Air King LEDAK100D User manual

IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
SAVE THESE INSTRUCTIONS
www.airkinglimited.com
A210952014 Rev. Q 1-23 1 of 8
Exhaust Fan with Light
Models: LEDAK100D, LED100DH
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN
THE PRODUCT DESCRIBED. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY
INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL
INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions should
always be followed to reduce the risk of fire, electric shock and
injury to person, including the following:
WARNING:TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK AND INJURY TO PERSON,
OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer. If you have
questions, contact the manufacturer.
b) Before servicing or cleaning the unit, switch power off at service
panel and lock the service disconnecting means to prevent power
from being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
WARNING:TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK AND INJURY TO PERSON,
OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-related construction.
b) Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment manufacturer’s guideline
and safety standards such as those published by the National Fire
Protection Association (NFPA) and the American Society for Heating,
Refrigeration, and Air Conditioning Engineers (ASHRAE), and the local
code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
CAUTION:FOR GENERAL VENTILATING USE ONLY.
DO NOT USE TO EXHAUST HAZARDOUS OR EXPLOSIVE
MATERIALS AND VAPORS.
d) Ducted fans must always be vented to the outdoors.
e) This unit must be grounded.
f) To avoid motor bearing damage and noisy and/or unbalanced impellers,
keep drywall spray, construction dust, etc. off power unit.
WARNING:IF FAN IS INTENDED FOR CONTINUOUS
OPERATION DO NOT POWER FAN UNTIL ALL CONSTRUCTION HAS
BEEN COMPLETED. THE FAN WILL DRAW IN AIRBORNE DUST THAT COULD
IMPAIR OPERATION AND REDUCE THE LIFE OF THE MOTOR. USAGE OF
FAN DURING CONSTRUCTION PROCESS WILL VOID ALL WARRANTIES.
g) Read all instructions before installing or using exhaust fan.
h) If this unit is to be installed over a tub or shower, it must be marked
as appropriate for the application and be connected to a GFCI (Ground
Fault Circuit Interrupter) – protected branch circuit.
i) Do not install in a ceiling with thermal insulation value greater than R40.
WARNING:TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, DO NOT USE THIS FAN WITH
ANY SOLID-STATE SPEED CONTROL DEVICE.
WARNING: DO NOT USE IN KITCHENS.
WARNING: THE DUCTING FROM THIS FAN TO THE
OUTSIDE OF THE BUILDING HAS A STRONG EFFECT ON THE
AIR FLOW, NOISE AND ENERGY USE OF THE FAN. USE THE SHORTEST,
STRAIGHTEST DUCT ROUTING POSSIBLE FOR BEST PERFORMANCE,
AND AVOID INSTALLING THE FAN WITH SMALLER DUCTS THAN
RECOMMENDED. INSULATION AROUND THE DUCTS CAN REDUCE
ENERGY LOSS AND INHIBIT MOLD GROWTH. FANS INSTALLED WITH
EXISTING DUCTS MAY NOT ACHIEVE THEIR RATED AIRFLOW.

INSTALLATION INSTRUCTIONS
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Exhaust Fan
1. Unpack fan from the carton and confirm that all pieces are present. In addition to the exhaust
fan you should have:
1 - Grill 4 - Mounting Rails
1 - Light Assembly 1 - Lamp
1 - Damper Assembly (attached) 1 - Instruction/Safety Sheet
2. Choose the location for your fan. To ensure the best air and sound performance, it is
recommended that the length of ducting and the number of elbows be kept to a minimum, the
radius of each elbow be as large as possible for the installation, and that insulated hard ducting
be used. This fan will require at least 8" of clearance in the
ceiling or wall, and will mount through drywall up to 3/4"
thick. The fan mounts between 16" or 24" on center joists
using the 4 provided mounting rails.
3. Using a straight-blade screw driver remove the electrical
knockout from the housing (Figure 1).
4. No additional vibration deadening materials are needed
for this fan.
SECTION 2
New Construction
1. Install the rails into the
mounting channel on
the housing. Center the
mounting channel in the
slots on the housing, then
from inside the housing
tighten the mounting
channel screws so the
channel is securely in place.
Position the housing next to
the joist. Line up housing so
that it will be flush with the
finished ceiling. Secure the
ends of the rails with screws or nails (not
included) to the joists and slide the housing
into the final position (Figure 2).
SECTION 3
Existing Construction
1. Set housing in position between the joist
and trace an outline onto the ceiling
material (Figure 3). Set housing aside and
cut opening, being careful not to cut or
damage any electrical or other hidden utilities. Install the rails into the mounting channel on the
housing. Center the mounting channel in the slots on the housing, then from inside the housing
tighten the mounting channel screws so the channel is securely in place. Position the housing
in the previously cut hole so that it is flush with the finished ceiling. Secure the ends of the rails
to the joists (Figure 2).
SECTION 4
Ducting
NOTE: 4" OR LARGER RIGID DUCT IS RECOMMENDED FOR BEST PERFORMANCE.
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
NOTE: The ducting from this fan to the outside of the building has a strong effect on the air
flow, noise and energy use of the fan. Use the shortest, straightest duct routing possible for best
performance, and avoid installing the fan with smaller ducts than recommended. Insulation around
the ducts can reduce energy loss and inhibit mold growth. Fans installed with existing ducts may not
achieve their rated air flow.
1. Connect the ducting to the
fan’s duct collar (Figure 4).
Secure in place using tape
or screw clamp. Always
duct the fan to the outside
through a wall or roof cap.
It is recommended that
low restriction termination
fittings be used.
2. Ensure duct joints and exterior penetrations are sealed with caulk or other similar material
to create an air-tight path to minimize building heat loss or gain and to reduce the potential
for condensation. Place/wrap insulation around duct and/or fan in order to minimize possible
condensation buildup within the duct, as well as building heat loss or gain (Figure 5).
www.airkinglimited.com
A210952014 Rev. Q 1-23 2 of 8
SECTION 5
Wiring
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE MADE
IN ACCORDANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL
ELECTRICAL CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL
WIRING, SECURE THE SERVICES OF A QUALIFIED ELECTRICIAN.
NOTE: This unit includes a side access
panel for wiring that does not require
the removal of the fan’s blower
assembly. If you choose to wire the
unit from the inside, you will need
to remove the blower assembly and
internal wiring compartment. Both
methods are equally effective.
1a. External Wire Compartment:
Remove the wire compartment
cover screw and place cover in a
secure place (Figure 6).
1b. Internal Wire Compartment:
Remove the screws holding the
blower assembly in place and
lift assembly out of housing
(Figure 7). Remove the wire
compartment cover screw and
place the cover in a secure place
(Figure 8).
NOTE: If the fan motor plug is
connected to the fan housing
receptacle, unplug so the blower
assembly can be completely removed.
2. Continuous Ventilation: For two speed
fans wired for continuous ventilation,
connect the White wires of the fan to
the White (Neutral) wire from the power
source. Connect the ground wire from
the house to the green wire from the
fan housing. Connect the Black wire
of the fan to the Black wire (Hot) from
the power source. Using a properly
grounded standard toggle switch
(not included), connect the Black
wire from the supply to one side of
the switch. Connect the Red wire
(light) from the fan housing to the
other side of the switch. Using a
second properly grounded standard
duplex toggle switch, connect the
Hot Yellow wire from the fan to the
input of the switch Connect the
second Yellow wire from the fan
to the output side of the switch.
Closing the switch will change from
normal to high speed (Figure 9).

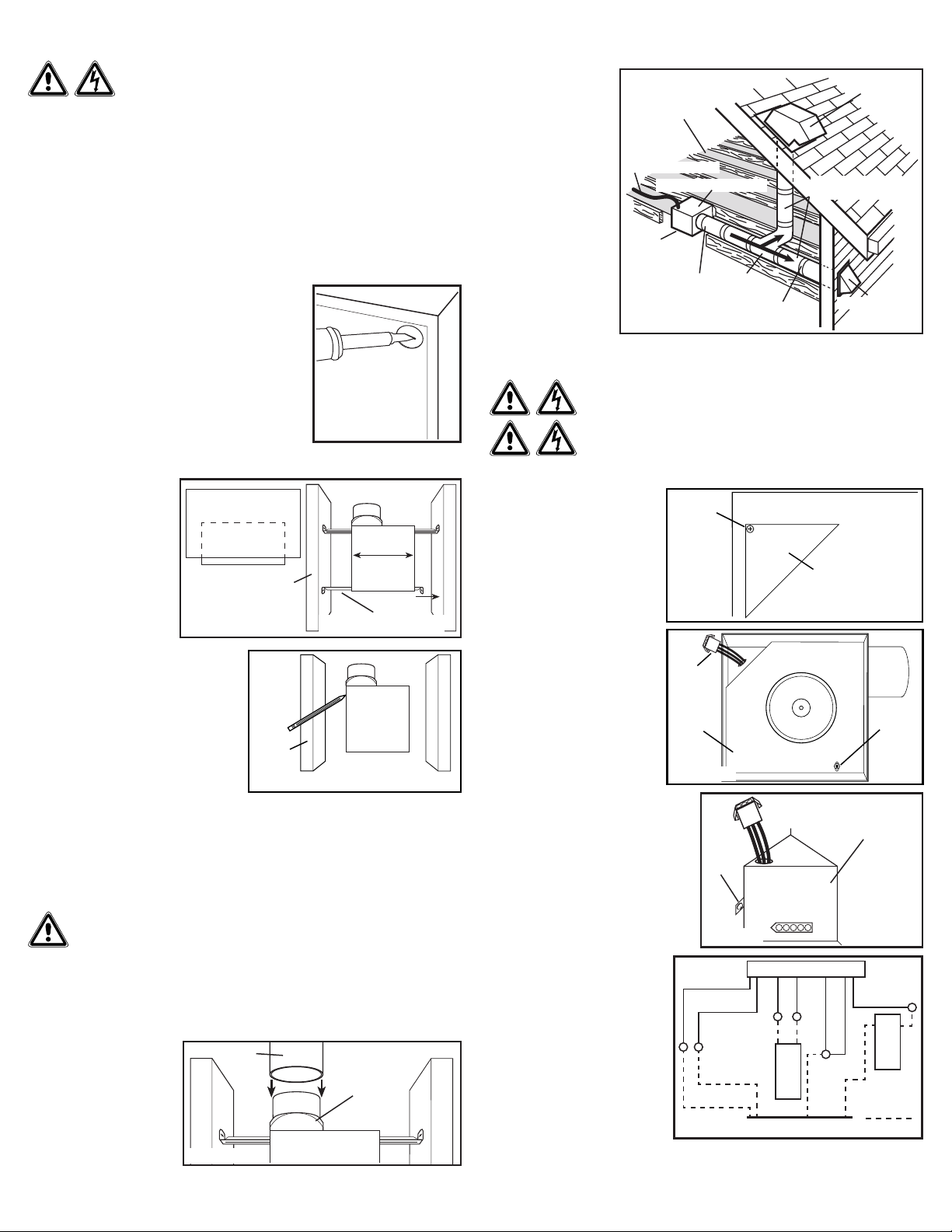

Figure 8
Screw
Wire
Compartment
Cover
NOTE: Wire compartment
configuration will be
dependent on model.
Figure 5
Insulation*
(place around and
over Fan Housing
Fan Housing
Power Cable*
Seal gaps
around Housing
Round
Duct*
Seal duct joints
with tape
Round
Elbows* Wall Cap*
Roof Cap*
(with built-in
damper)
Keep duct
runs short
*Purchase separately
or
Figure 2
Housing
Joist
Mounting Rails
Figure 3
Joist
Figure 1
Ducting
Duct
Collar
Figure 4
Figure 6
Screw
Wire
Compartment
Cover
Screw
Plug
Venturi
Figure 7
Figure 9 Supply from house
Black
Yellow
Ground
(Green or Bare)
Fan
Black
Green
Yellow
Black
Red
Neutral (White)
Neutral (White)
By others
Switch
(by others)
Switch
(by others)

3. Intermittent Ventilation: For two speed fans wired for intermittent ventilation with a standard
duplex toggle switch (not included), connect the White wires of the fan to the White (Neutral)
wire from the power source. Connect the ground wire from the fan to the ground wire from
the power source. Properly ground the switches. Connect the black wire from the supply to
one side of the top switch. Connect the black wire from the fan to the other side of the top
switch, Connect 1 yellow wire from the fan to each side of the bottom switch. The top switch
turns the fan On & Off, the bottom
switch changes speed between high
and low. Using a second properly
grounded standard toggle switch,
connect the Black wire from the
supply to one side of the switch.
Connect the Red wire (light) from the
fan housing to the other side of the
switch (Figure 10).
NOTE: The fan’s receptacle wires might
need to be pulled outside compartment
for connection. Only pull the three loose
wires outside of compartment. Additional
wires will be present.
4. Carefully tuck wires back inside wire compartment and replace wire compartment cover
securing with the screw that was removed earlier.
SECTION 6
Completing the Installation
1. Use a sealant appropriate for contact with the building materials present and for the
temperature requirements of the installation to prevent air leakage from unconditioned spaces
is recommended. If gaps between unit housing and ceiling are great, additional material
(backing rod, ceiling material) may be required.
NOTE: This fan is rated for direct insulation contact (Type IC) and it is recommended that this fan be
completely covered by insulation in order to reduce heat loss or gain to unconditioned space.
2. If the fan’s blower assembly was removed during the wiring process, reinstall the blower by
reversing the directions in Step 1b in Section 5 Wiring.
3. Plug the fan’s 5 pin quick
connect motor cord into the
receptacle on the side of the
wiring compartment cover and
the light’s 2 pin quick connect
into the receptacle on the top
of the wiring compartment
cover. These cords will only fit
one way into the receptacles
(Figure 11).
4. Install the included lamp into
the lamp holder by inserting
the base of the lamp into
the holder and turning the
lamp body clockwise until
the lamp is firmly seated
in the lamp holder - do not
overtighten (Figure 12).
5. Install the reflector onto the
grill by placing the slots
on the side of the reflector
over the lens clips near the
center of the grill. While
squeezing the middle of
the reflector, slide it so that
the plastic notches rest
under the lens clips and
the reflector feels secure
(Figure 13).
www.airkinglimited.com
A210952014 Rev. Q 1-23 3 of 8
6. Install the grill (with reflector) by
squeezing the two ends of the springs
together and installing them up into the
slots on the fan’s housing. Push the grill
up into position (Figure 14).
7. Restore power and test your installation.
SECTION 7
Setting the Humidistat
This fan may be equipped with a humidity sensor that automatically turns the fan on when humidity
is above set point and off when humidity is at or below set point. If the fan is operating too long or not
enough, first check to see the humidity sensor set point. In cases where the ambient humidity level of
the room rises higher than the preset level, the fan will turn on even if the room is not occupied. This
helps prevent conditions that lead to mold growth.
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE SERVICING THE UNIT.
1. To set the desired humidity level of the room, remove the grill and locate the dehumidistat dial
located on the wire compartment cover.
2. Set the dial to the relative humidity you want the fan to maintain usually between 50 & 80%.
Moist climates will require higher settings than dry climates. When the humidity level of the
room is below this setting the fan will remain off. When the humidity level rises about this
setting the fan will turn on and run until the humidity level falls below this setting.
3. Reinstall the grill and restore power.
SECTION 8
Use and Care
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
1. Cleaning the Grill: Remove grill and dislodge reflector from grill by sliding the reflector
notches from beneath the lens clips on grill. Use a mild detergent, such as dishwashing liquid,
to clean then dry with a soft cloth. NEVER USE ANY ABRASIVE PADS OR SCOURING POWDERS.
Completely dry grill before reinstalling. Clean reflector using a dry cloth. Refer to instructions
in Section 6 Completing the Installation, to reinstall reflector and grill.
2. Cleaning the Fan Assembly: Wipe all parts with a dry cloth or gently vacuum the fan. NEVER
IMMERSE ELECTRICAL PARTS IN WATER.
CAUTION: ALLOW BULBS TO COOL BEFORE REPLACING.
3. Changing the Lamp: Disconnect power to the unit. Remove grill by pulling downward on grill
and squeezing grill springs together to release from housing (Figure 13). Remove Reflector
from grill by sliding the reflector notches from beneath the lens clips on grill. (Figure 12).
Unscrew and remove old bulb and replace with Air King PN 5S1299727 or other ENERGY STAR
certified LED Max 18 Watt, A19, E26 (Medium) base lamp.
Figure 11
NOTE: Wire compartment
configuration will be
dependent on model.
Figure 12
Lamp Lamp Holder
Socket
NOTE: LED lamp shown
Slot
Clip
Figure 13
Figure 14
Figure 10 Supply from house
Yellow
Ground
(Green or Bare)
Fan
Green
Yellow
Red
Neutral (White)
Neutral (White)
By others
BlackBlack
Switch
(by others)
Black Switch
(by others)

www.airkinglimited.com
A210952014 Rev. Q 1-23 4 of 8
Installer: Installation Date:
Place of Purchase: Model Number:
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Fan does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Connector plug from motor is not plugged in. 1b. Turn off power to unit. Remove Grill and plug motor into receptacle
in housing. Restore power to unit.
1c. Humidistat set too high. 1c. Adjust humidistat.
1d. Wiring is not connected properly. 1d. Turn off power to unit. Check that all wires are connected.
1e. Motor has stopped operating. 1e. Replace motor.
2. Fan is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting. The most common are bird nests
in the roof cap or wall cap where the fan exhausts to the outside.
3. Fan is operating louder than normal. 3a. Motor is loose. 3a. Turn off power to unit. Remove grill and check that all screws are fully
tightened. Restore power to unit.
3b. Fan blade is hitting housing of unit. 3b. Call your dealer for service.
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for five (5) years from the date of original purchase or until the original
purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product with the same
or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation, shipping damage, abuse,
misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or replacement. Air King will pay return shipping
charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST FIVE YEARS FROM THE DATE OF
ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST OCCURS AND IN NO EVENT SHALL AIR KING’S
LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR
OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO THE CONTRARY, IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS
OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these exclusions or
limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to province. Proof of purchase is
required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Toll-Free [phone]
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through Friday, 8am-4pm Eastern.
Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
www.airkinglimited.com
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS AND MOST
HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.
1
2
4
3
5
6
7
8
9
10
11
# Qty. Description Replacement Part #
1 4 Mounting Rails 5S1299002
2 2 Mounting Channel 5S1202122
3 1 Collar Assembly 5S1299111
4 1 Wire Cover Assembly - LEDAK100D 5S1202662
1Wire Cover Assembly - LED100DH 5S1202663
5 1 Blower Assembly 5S2202401
6 1 Light Assembly 5S1202801
7 1 Outlet Gasket 5S1202043
8 1 Grill Assembly 5S1202620
9 1 LED Lamp 5S1299727
10 1 Knob 5S1299802
11 1 Fuse Harness 5S1999200

INSTRUCTIONS IMPORTANTES –
MANUEL D’OPÉRATION
CONSERVER CES INSTRUCTIONS
www.airkinglimited.com
A210952014 Rev. Q 1-23 5 of 8
Ventilateur combiner, comprend
lumière et ventilation
Modèles: LEDAK100D, LED100DH
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE
RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT
TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT
RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions
de base doivent toujours être suivies pour réduire les risques
d’incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:
AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a
conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et verrouiller
le dispositif de déconnexion afin d’éviter que l’alimentation ne
revienne accidentellement. Lorsque le dispositif ne peut être
verrouillé, fixer solidement un avis d’avertissement, tel qu’une
étiquette, au panneau de distribution.
AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués par
une(des) personne(s) qualifiée(s) en conformité avec tous les codes et
normes applicables, incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement
de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement de
chauffage et les normes de sécurité telles que celles publiées par la
National Fire Protection Association (NFPA) et de la American Society for
Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de
celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
ATTENTION : POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR
ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieur.
e) Cette unité doit être mise à la terre.
f) Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison
sèche, poussière de construction, etc., d’atteindre l’unité de puissance.
AVERTISSEMENT : SI FAN EST PRÉVU POUR
FONCTIONNEMENT CONTINU NE PAS POUVOIR FAN JUSQU’A
TOUTE LA CONSTRUCTION A ÉTÉ REMPLI. LE VENTILATEUR TIRAGE AU
AIRBORNE DUST QUI POURRAIT NUIRE OPERATION ET RÉDUIRE LA VIE DU
MOTEUR. USAGES DU FAN PENDANT LE PROCESSUS DE CONSTRUCTION
ANNULERA TOUTES LES GARANTIES.
g) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.
h) Si cet appareil doit être installé au-dessus d’une baignoire ou d’une
douche, il doit être marqué comme approprié pour l’application et
connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit
de dérivation protégé.
i) Ne pas installer dans un plafond avec une valeur d’isolation thermique
supérieure à R40.
AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D’INCENDIE OU DE CHOC
ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR
DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT : NE PAS UTILISER DANS LES
CUISINES
AVERTISSEMENT : LA CANALISATION DE CE
VENTILATEUR À L’EXTÉRIEUR DU BÂTIMENT A UN EFFET
IMPORTANT SUR LE FLUX D’AIR, LE BRUIT ET LA CONSOMMATION
D’ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION
LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE
PERFORMANCE, ET ÉVITEZ D’INSTALLER LE VENTILATEUR AVEC
DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L’ISOLATION
AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D’ÉNERGIE ET
EMPÊCHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE PEUT QUE
LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS
N’ATTEIGNENT PAS LEUR DÉBIT D’AIR NOMINAL.

INSTRUCTIONS D’INSTALLATION
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
SECTION 1
Préparation du Ventilateur d’évacuation
1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus du
ventilateur d’évacuation vous devriez avoir:
1 - Grille 4 - Traverses de Montage
1 - Assemblement de lumière 1 - Ampoule
1 - Ensemble de clapet (attaché) 1 - Feuillet d’instructions / sécurité
2. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d’air et
performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de
coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible
pour l’installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au
moins 20,3 cm (8 po) de dégagement dans le plafond ou le
mur, et s’installe au travers de cloison sèche d’une épaisseur
de jusqu’à 1,9 cm (3/4 po). Le ventilateur s’installe entre
40,6 cm ou 61 cm (16 po ou 24 po) au centre des solives à
l’aide des quatre (4) traverses de montage incluses.
3. À l’aide d’un tournevis à lame droite, retirez la découpe
électrique du boîtier (Figure 1).
4. Aucun matériel amortissant de vibrations supplémentaire
n’est nécessaire pour ce ventilateur.
SECTION 2
Nouvelle Construction
1. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans
les fentes sur le boîtier, puis de l’intérieur du boîtier, serrez les vis montage de sorte que le
canal soit bien en place.
Placez le boîtier à côté de
la solive. Aligner le châssis
pour qu’il soit de niveau
avec le plafond fini. Fixez
les extrémités des rails
aux solives avec des vis
ou des clous (non inclus)
et glissez le boîtier dans la
position finale (Figure 2).
SECTION 3
Construction Existante
1. Placer le boîtier en place entre les solives et
tracez un contour sur le matériel du plafond
(Figure 3). Mettez le boîtier de côté et
découpez l’ouverture, en faisant attention
de ne pas couper ou endommager les
installations électriques ou d’autres utilités
masquées. Installez les rails dans le canal
de montage sur le boîtier. Centrez le canal
de montage dans les fentes sur le boîtier,
puis de l’intérieur du boîtier serrez les vis
de montage de sorte que le canal soit bien
en place. Positionnez le boîtier dans le trou
préalablement découpé de sorte qu’il soit aligné avec le plafond fini. Fixez les extrémités des
rails aux solives (Figure 2).
SECTION 4
Conduits
REMARQUE : UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST RECOMMANDE POUR UNE
MEILLEURE PERFORMANCE.
ATTENTION : TOUS LES CONDUITS DOIVENT ÊTRE CONFORMES AUX
CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
REMARQUE : La canalisation de ce ventilateur à l’extérieur du bâtiment a un effet important sur le
flux d’air, le bruit et la consommation d’énergie du ventilateur. Utilisez la route de canalisation la plus
courte et la plus droite possible pour une meilleure performance, et évitez d’installer le ventilateur
avec des conduits plus petits que recommandé. L’isolation autour des conduits peut réduire la perte
d’énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés
avec des conduits existants n’atteignent pas leur débit d’air nominal.
1. Raccorder le conduit
au collet de conduit du
ventilateur (Figure 4). Fixer
en place à l’aide de ruban
ou de serre-joint. Toujours
évacuer le ventilateur vers
l’extérieur au travers de
chapeau mural ou de toit.
Il est recommandé que les
raccords d’extrémité basse
de restriction sont utilisées.
www.airkinglimited.com
A210952014 Rev. Q 1-23 6 of 8
2. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du
mastic ou tout autre matériau similaire pour créer un passage d’air étanche afin de minimiser
la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l’isolant
autour du conduit et /
ou ventilateur afin de
minimiser la possibilité
d’accumulation
de condensation à
l’intérieur du conduit,
ainsi que la perte ou
le gain de chaleur
(Figure 5).
SECTION 5
Câblage ATTENTION : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
ATTENTION : TOUTES LES CONNEXIONS DOIVENT
ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX
OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE
CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
REMARQUE : cette unité possède un
panneau d’accès latéral pour le câblage
qui ne requiert pas l’enlèvement de
l’assemblage de la soufflante du
ventilateur. Si vous choisissez de
raccorder l’unité par l’intérieur, vous
aurez besoin d’enlever l’assemblage
de la soufflante et le compartiment de
câblage intérieur. Les deux méthodes
sont également efficaces.
1a. Compartiment de Câblage
Extérieur : enlever la vis du
couvercle du compartiment à
câblage et mettre ce couvercle
dans un endroit fiable (Figure 6).
1b. Compartiment de Câblage
Intérieur : enlever les vis
retenant en place l’assemblage
de la soufflante et soulever pour
sortir l’assemblage hors du
châssis (Figure 7). Enlever la vis
du couvercle du compartiment à
câblage et mettre ce couvercle
dans un endroit fiable (Figure 8).
REMARQUE : si le raccord du moteur de
ventilateur est raccordé au réceptacle du
châssis, le débrancher afin que l’assemblage
de la soufflante soit complètement enlevé.
2. Ventilation continue : Pour les
ventilateurs à deux vitesses, raccordés
pour une ventilation continue. Connectez
les fils blancs du ventilateur au fil blanc
(neutre) de la source d’alimentation.
Connectez le fil de terre de la maison au
fil vert du boîtier du ventilateur. Connectez
le fil noir du ventilateur au fil noir
(chaud) de la source d’alimentation.
Utilisez un interrupteur à bascule
standard correctement mis à terre
(non inclus) pour relier le fil noir de
la source d’alimentation à un côté
de l’interrupteur du haut et du bas.
Connectez le fil rouge (lumière) du
boîtier du ventilateur à l’autre côté
de l’interrupteur du haut. Utilisez
un deuxième interrupteur à bascule
standard duplex, correctement
mis à terre, pour relier le fil jaune
chaud du ventilateur à l’entrée
de l’interrupteur. Connectez le
deuxième fil jaune du ventilateur au
côté de sortie du commutateur. Fermer l’interrupteur changera la vitesse de normale à haute
vitesse (Figure 9).
Figure 1
Vis
Raccord
Venturi
Figure 7
Figure 5
Isolant*
(placer autour et au-
dessus du logement
du ventilateur)
Logement du ventilateur
Câble d’alimentation*
Sceller les
espaces autour
du logement
Conduit
rond*
Sceller les joints
avec du ruban
Coudes
ronds* Capuchon de mur*
Capuchon de toit*
(avec amortisseur
intégré)
Garder les
canalisations courtes
*Acheter séparément
ou
Figure 6
Vis
Couvercle du
Compartiment
de Câblage
Figure 2
Châssis
Solive
Traverses de Montage
Figure 3
Solive
Conduits
Collet du
Conduit
Figure 4
Figure 9 Alimentation du logement
Noir
Jaune
Mise à la terre
(vert ou nu)
Ventilateur
Noir
Vert
Jaune
Noir
Rouge
Neutre (Blanc)
Neutre (Blanc)
Par d’autres
Commutateur
(par d’autres)
Commutateur
(par d’autres)
Figure 8
Vis
Couvercle du
Compartiment
de Câblage
REMARQUE : La
configuration du
compartiment de fil
dépendra du modèle.

3. Ventilation intermittente : Pour les ventilateurs à deux vitesses, raccordés pour uneventilation
intermittente avec un interrupteur à bascule duplex standard (non inclus). Connectez les fils
blancs du ventilateur au fil blanc (neutre) de la source d’alimentation. Connectez le fil de
terre du ventilateur au fil de terre de la source d’alimentation. Mettez à terre les interrupteurs
correctement. Connectez le fil noir de la source d’alimentation à un côté de l’interrupteur.
Connectez le fil noir du ventilateur
à l’autre côté de l’interrupteur.
Connectez 1 fil jaune du ventilateur
à chaque côté de l’interrupteur. Le
commutateur avec les connexions
noires met le ventilateur en marche
et arrêt. Le commutateur avec les
connexions jaune change la vitesse
entre haute et basse. Utilisez un
deuxième interrupteur à bascule
standard duplex, pour relier le fil noir
de la source d’alimentation à un côté
de l’interrupteur du haut et du bas.
Connectez le fil rouge (lumière) du
boîtier du ventilateur à l’autre côté
de l’interrupteur du haut (Figure 10).
REMARQUE : les fils du réceptacle du ventilateur pourraient nécessiter d’être tirés à l’extérieur
du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l’extérieur du
compartiment. Des fils additionnels y sont présents.
4. Regrouper soigneusement les fils à l’intérieur du compartiment pour le
raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée
précédemment.
SECTION 6
Complétion de l’installation
1. Il est recommandé d’utiliser un scellant approprié pour le contact avec les matériaux de construction
actuels et pour les besoins de la température de l’installation, afin d’empêcher les fuites d’air à
partir des espaces non conditionnés. S’il y a des grands écarts entre le boîtier de l’appareil et le
plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.
REMARQUE : Ce ventilateur est conçu pour le contact d’isolation directe (type IC). Il est aussi
recommandé que ce ventilateur soit complètement recouvert par l’isolation afin de réduire la perte
de chaleur ou de gagner de l’espace inconditionné.
2. Si l’assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement,
réinstaller la soufflante en inversant les instructions à l’étape 1b de la Section 5 Câblage.
3. Branchez le cordon de 5
broches de raccord rapide
du ventilateur dans la prise
sur le côté du couvercle du
compartiment de câblage
et le cordon de 3 broches
de raccord rapide de la
lumière dans le réceptacle
sur le dessus du couvercle du
compartiment de câblage. Ces
cordons peuvent être insérés
dans un seul sens dans les
réceptacles (Figure 11).
4. Installez la lampe dans
la douille en alignant les
broches de la base de
la lampe à la prise de la
douille de lampe. Tournez
le corps de la lampe dans
le sens horaire jusqu’à ce
que la lampe s’enclenche
et est fermement en place
dans la douille. Installer
une ampoule de type C7
d’un maximum de 4 watts
(culot de type candélabre)
de la lumière de nuit (non-
comprise) dans le support de
lampe latéral (Figure 12).
www.airkinglimited.com
A210952014 Rev. Q 1-23 7 of 8
5. Installez le réflecteur sur la
grille en plaçant les fentes
sur le côté du réflecteur
au-dessus des pinces de la
lentille, près du centre de
la grille. Tout en pressant
le milieu du réflecteur,
faites-le glisser de sorte que
les encoches en plastique
reposent sous les clips de
l’objectif et le réflecteur soit
sécuritaire (Figure 13).
6. Installez la grille (avec réflecteur)
en pressant les deux extrémités
des ressorts en même temps et en
les installant dans les fentes sur le
logement du ventilateur. Poussez la grille
vers le haut en position (Figure 14).
7. Restaurer l’alimentation et tester votre
installation.
SECTION 7
Réglage de l’humidostat
Ce ventilateur peut être équipé d’un capteur d’humidité qui allume automatiquement le ventilateur,
lorsque l’humidité est supérieure au point de consigne lorsque l’humidité est inférieure ou égale au
point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifiez d’abord le point
de consigne du capteur d’humidité. Dans le cas où le niveau d’humidité ambiante de la pièce s’élève
plus haut que le niveau préréglé, le ventilateur s’allumera, même si la salle n’est pas occupée. Ceci
aide à éviter les conditions qui mènent à la croissance de moisissures.
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
1. Pour régler le niveau désiré d’humidité de la salle, enlevez la grille et localisez le cadran de
l’humidostat situé sur le couvercle du compartiment de fil.
2. Réglez le cadran à l’humidité relative que vous vous voulez que le ventilateur maintienne,
habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que
les climats secs. Lorsque le niveau d’humidité de la salle est inférieur à ce réglage, le ventilateur
restera éteint. Lorsque le niveau d’humidité monte à ce réglage, le ventilateur s’allumera et
fonctionnera jusqu’à ce que le niveau d’humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablir le courant.
SECTION 8
Utilisation et entretien
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour
la vaisselle, puis sécher à l’aide d’un chiffon doux. NE JAMAIS UTILISER D’ABRASIF OU DE
POUDRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la
grille, vous référer à la Section 6 - Complétion de l’installation.
2. Nettoyage de l’assemblage du ventilateur : nettoyer toutes les pièces avec un chiffon sec
ou passer délicatement l’aspirateur dans le ventilateur. NE JAMAIS IMMERGER DES PIÈCES
ÉLECTRIQUES DANS L’EAU.
ATTENTION : PERMETTRE À L’AMPOULE DE SE REFROIDIR
AVANT DE LA REPLACER.
3. Remplacer la lampe : coupez l’alimentation de l’appareil. Retirez la grille en tirant vers le bas
sur la grille et en serrant ensemble les ressorts de la grille pour libérer de logement (Figure
13). Retirez le réflecteur de la grille en faisant glisser les encoches du réflecteur du dessous
des pinces des lentilles du gril (Figure 12).
Dévissez et retirez l’ancienne ampoule et remplacez-la par Air King PN 5S1299727 ou une
autre lampe à culot LED Max 18 Watt, A19, E26 (moyenne) certifiée ENERGY STAR.
Figure 11
REMARQUE : La configuration
du compartiment de fil
dépendra du modèle.
Figure 12
Ampoule Socle de Lampe
Socle
REMARQUE: Lampe LED indiquée
Pince
Fente
Figure 13
Figure 14
Figure 10 Alimentation du logement
Jaune
Mise à la terre
(vert ou nu)
Ventilateur
Vert
Jaune
Rouge
Neutre (Blanc)
Neutre (Blanc)
Par d’autres
NoirNoir
Commutateur
(par d’autres)
Noir Commutateur
(par d’autres)

www.airkinglimited.com
A210952014 Rev. Q 1-23 8 of 8
Installateur: Date d’installation:
Endroit de l’achat: Numéro de modèle:
Guide de dépannage
Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à la position en marche. peut être décle.nché.
1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans
pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité.
1c. L’humidostat réglé trop haut. 1c. Ajuster l’humidostat.
1d. Le câblage n’est pas raccordé correctement. 1d. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
1e. La moteur est terminee 1e. Remplacez la moteur
2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont
plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur
s’évacue vers l’extérieur.
3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les
bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité.
3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.
GARANTIE LIMITÉE
CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l’acheteur original du produit et dure pendant cinq (5) années de la date de l’achat original ou
jusqu’à ce que l’acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n’importe quelle partie ou pièces qui s’avèrent défectueuses ou remplacera le
produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s’applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une mauvaise manipulation
ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d’expédition pour le retour
des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d’expédition de retour de Air King après les réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNÉES DE LA DATE DE L’ACHAT
ORIGINAL OU JUSQU’À CE QUE L’ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME
AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION
DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N’IMPORTE QUOI À L’EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE
GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L’EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l’exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les
présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La
preuve d’achat est exigée avant qu’une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
Sans frais [phone]
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre,
du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l’étiquette à l’intérieur de votre produit).
Veuillez ne pas renvoyer le produit à l’endroit de l’achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP
DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L’INSTALLATION OU
LE REMPLACEMENT.
1
2
4
3
5
6
7
8
9
10
11
# Qté. Description
# de pièce de
remplacement
1 4 Traverses de Montage 5S1299002
2 2 Canal de Montage 5S1202122
3 1 Assemblée de collier 5S1299111
4 1 Assemblée du compartiment du fil - LEDAK100D 5S1202662
1Assemblée du compartiment du fil - LED100DH 5S1202663
5 1 Assemblée de la Soufflante 5S2202401
6 1 Assemblement de lumière 5S1202801
7 1 Joint - Extérieur 5S1202043
8 1 Assemblement de grille 5S1202620
9 1 Lampe de LED 5S1299727
10 1 Bouton 5S1299802
11 1 Harnais de fusible 5S1999200
