Apex digital Ey6506 User manual

Cordless Impact Driver

Akku-Schlagschrauber

Perceuse à impact sans ﬁl

Cacciavite a impatto senza ﬁli

Snoerloze slagschroevendraaier

Destornillador de impacto inalámbrico

Akku-slagboremaskine

Trådlös slagborrmaskin

Ledningløs trykkskrutrekker

Langaton iskuruuviavain

Model No: EY6506

Before operating this unit, please read these instructions completely and save this manual for future use.

Vor Inbetriebnahme des Gerätes, die Betriebsanleitung bitte grüdlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

Läs igenom hela bruksanvisningen innan strålkastaren tas i bruk. Spara bruksanvisningen för senere användning.

Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Operating Instructions

Bedienungsanleitung

Instructions d'utilisation

Istruzioni per l’uso

Gebruiksaanwijzing

Manual de instrucciones

Brugsvejledning

Driftsföreskrifter

Bruksanvisning

Käyttöohjeet

All manuals and user guides at all-guides.com

all-guides.com

Index/Hinweise/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto

English: Page 4

Deutsch: Seite 12

Français: Page 18

Italiano: Pagina 24

Nederlands: Badzijde 30

Español: Página 36

Dansk: Side 42

Svenska: Sid 48

Norsk: Side 54

Suomi: Sivu 60

FUNCTIONAL DESCRIPTION

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

DESCRIPCIÓN FUNCIONAL

BESKRIVELSE AF FUNKTIONERNE

FUNKTIONSBESKRIVNING

FUNKSJONSBESKRIVELSE

TOIMINTAKUVAUS

(A)

(C)

(D)

(E)

(B)

(F)

(G)

All manuals and user guides at all-guides.com

(A)

6.35 mm (1/4") hex quick connect chuck

6,35-mm-Sechskant-Schnellspannfutter

Mandrin à connexion rapide hexagonal de 6,35 mm (1/4")

Mandrino esagonale da 6,35 mm di rapido collegamento

6,35 mm zeskant-snelspanboorkop

Portabroca de conexión hexagonal rápida de 6,35 mm (1/4 pulg.)

6,35 mm sekskant-hurtigspændeskrue

6,35 mm sexkantig snabbansluten chuck

6,35mm-sekskantet-chuck for hurtigtilkopling

6.35 mm kuusiokulmainen pikakiinnitysistukka

(E)

Battery pack (EY9200)

Akkupack (EY9200)

Batterie (EY9200)

Pacco batteria (EY9200)

Accu (EY9200)

Bloque de pilas (EY9200)

Batteri (EY9200)

Batteri-pakke (EY9200)

Akku (EY9200)

(B)

Forward/Reverse lever

Vorwärts/Rückwärts-Hebel

Levier d’inversion marche avant-marche arrière

Leva di avanzamento/inversione

Voorwaarts/achterwaarts-hendel

Palanca de avance/inversión

Greb til forlæns/baglæns retning

Riktningsomkopplare

Forover/Revers bryter

Eteenpäin/taaksepäin vipu

(F)

Battery pack release button

Akkupack-Entriegelungsknopf

Bouton de libération de batterie

Tasto di rilascio blocco batteria

Accu-ontgrendeltoets

Botón de liberación de la batería recargable

Udløserknap til batteripakning

Batteriets låsknappar

Batteriets utløseerknapper

Akkupaketin irrotuspainikeet

(C)

Variable speed control trigger

Betriebsschalter

Gâchette de commande de vitesse

Grilletto di controllo velocità variabile

Startschakelaar variabele snelheid

Disparador del control de velocidad variable

Kontroludløser for variabel hastighed

Steglös varvtalsreglerare

Hovedbryter, trinnløs

Nopeudensäätökytkin

(G)

Battery charger (EY0110)

Ladegerät (EY0110)

Chargeur de batterie (EY0110)

Carica-batterie (EY0110)

Batterijlader (EY0110)

Cargador de la batería (EY0110)

Batterioplader (EY0110)

Batteriladdare (EY0110)

Batterilader (EY0110)

Akkulaturi (EY0110)

(D)

Bit holder

Elnsatzhalter

Porte-mèche

Portapunta

Bithouder

Portabrocas

Bitholder

Borrspetshållare

Bitsholder

Terän pidin

All manuals and user guides at all-guides.com

Read “the Safety Instructions” booklet

and the following before using.

. ADDITIONAL

ADDITIONAL

SAFETY RULES

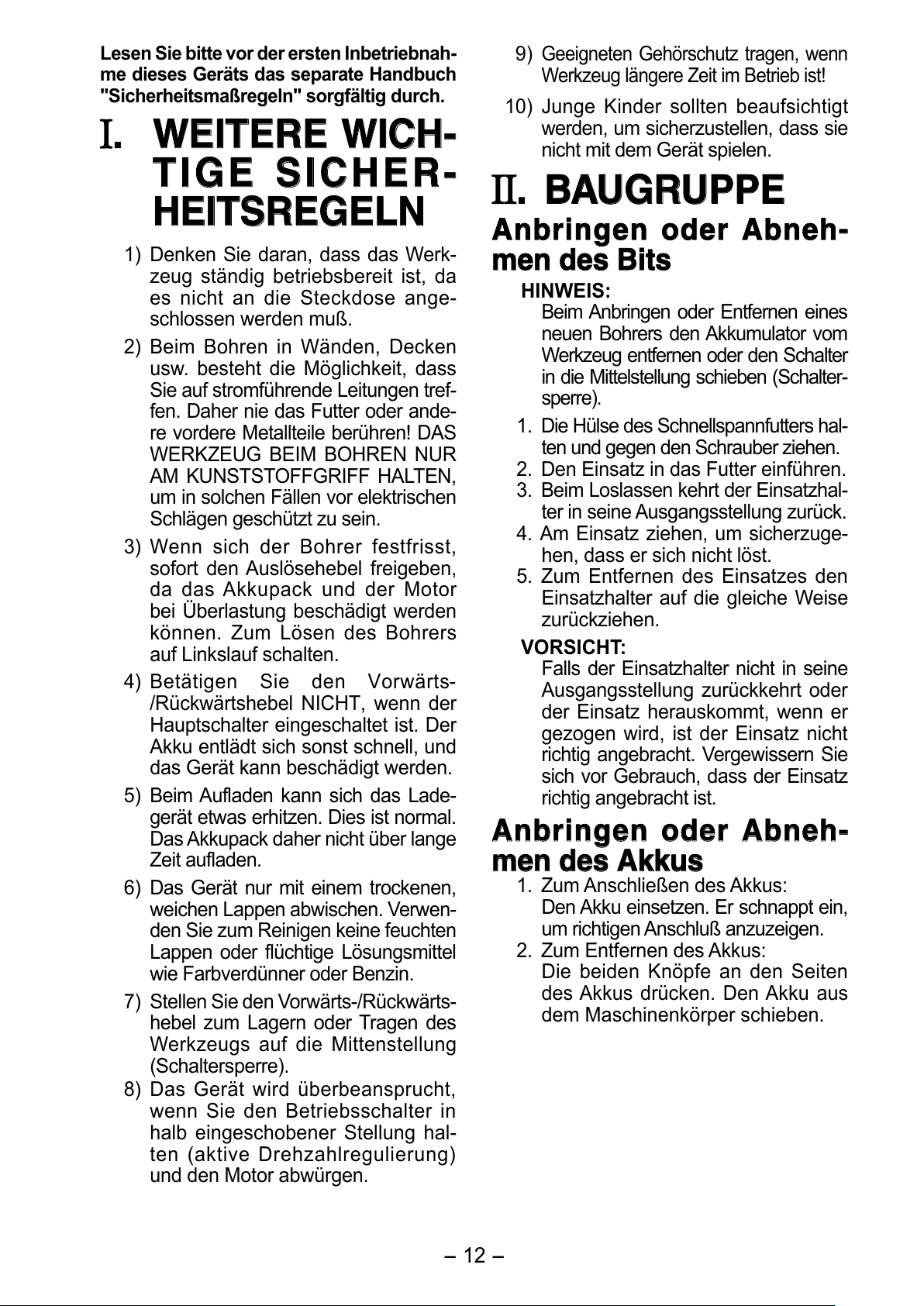

1) Be aware that this tool is always in

an operating condition, since it does

not have to be plugged into an elec-

trical outlet.

2) When drilling or driving into walls,

floors, etc., “live” electrical wires may

be encountered. DO NOT TOUCH

THE CHUCK OR ANY FRONT

METAL PARTS OF THE TOOL! Hold

the tool only by the plastic handle to

prevent electric shock in case you

drill or drive into a “live” wire.

3) If the bit becomes jammed, immedi-

ately turn the main switch off to pre-

vent an overload, which can damage

the battery pack or motor.

Use reverse motion to loosen

jammed bits.

4) Do NOT operate the Forward/

Reverse lever when the main switch

is on. The battery will discharge

rapidly and damage to the unit may

occur.

5) During charging, the charger may

become slightly warm. This is nor-

mal. Do NOT charge the battery for a

long period.

6) Use only a dry, soft cloth to wipe

the unit. Do NOT use a damp cloth,

thinner, benzine, or other volatile sol-

vents for cleaning.

7) When storing or carrying the tool,

set the Forward/Reverse lever to the

center position (switch lock).

8) Do not strain the tool by holding the

speed control trigger halfway (speed

control mode) so that the motor

stops.

9) Wear ear protectors when using the

tool for extended periods.

10) Young children should be supervised

to ensure that they do not play with

the appliance.

.ASSEMBLY

ASSEMBLY

Attaching or removing bit

NOTE:

When attaching or removing a bit,

disconnect battery pack from tool or

place the switch in the center posi-

tion (switch lock).

1. Hold the collar of quick connect

chuck and pull it against the driver.

2. Insert the bit into the chuck.

3. The bit holder will return to its origi-

nal position when it is released.

4. Pull the bit to make sure it does not

come out.

5. To remove the bit, pull back on the

bit holder in the same way.

CAUTION:

If the bit holder does not return to its

original position or the bit comes out

when pulled on, the bit has not been

properly attached. Make sure the bit

is properly attached before use.

Attaching or removing

battery pack

1. To connect the battery pack:

Insert the battery pack. It snaps into

place to indicate proper connection.

2. To remove the battery pack:

Press the two buttons on the sides

of the battery pack. Slide the battery

pack out of the tool body.

.OPERATION

OPERATION

Switch and Forward

Reverse

lever Operation

(Forward ( ), Switch lock, Reverse ( ))

CAUTION:

Do not operate Forward/Reverse lever

until the bit comes to a complete stop.

Forward Rotation Switch

Operation

1. Push the lever for forward rotation.

All manuals and user guides at all-guides.com

2. Depress the trigger switch slightly to

start the tool slowly.

3. The speed increases with the amount

of depression of the trigger for efficient

tightening of screws. The brake oper-

ates and the bit stops immediately

when the trigger is released.

4. After use, set the lever to its center

position (switch lock).

Reverse Rotation Switch

Operation

1. Push the lever for reverse rotation.

Check the direction of rotation before

use.

2. Depress the trigger switch slightly to

start the tool slowly.

3. After use, set the lever to its center

position (switch lock).

CAUTION

To eliminate excessive temperature

increase of the tool surface, do not

operate the tool continuously using

two or more battery packs. Tool

needs cool off time before switching

to another pack.

For Appropriate use of

Battery pack

Ni-MH Battery pack (EY9200)

Charge the Ni-MH battery fully be-

fore storage in order to ensure a

longer service life.

The ambient temperature range

is between 0°C (32°F) and 40°C

(104°F).

If the battery pack is used when

the battery temperature is below

0°C (32°F), the tool may fail to func-

tion properly. In that case, charge the

battery until charging is completed for

appropriate functioning of the battery.

When battery pack is not in use,

keep it away from other metal objects

like: paper clips, coins, keys, nails,

screws, or other small metal objects

that can make a connection from one

terminal to another.

Shorting the battery terminals togeth-

er may cause sparks, burns or a fire.

When operating with a Ni-MH bat-

tery pack, make sure the place is

well-ventilated.

Battery Pack Life

The rechargeable batteries have a lim-

ited life. If the operation time becomes

extremely short after recharging,

replace the battery pack with a new one.

Charging

NOTE:

When you charge the battery pack for

the first time, or after prolonged stor-

age, charge it for about 24 hours to

bring the battery up to full capacity.

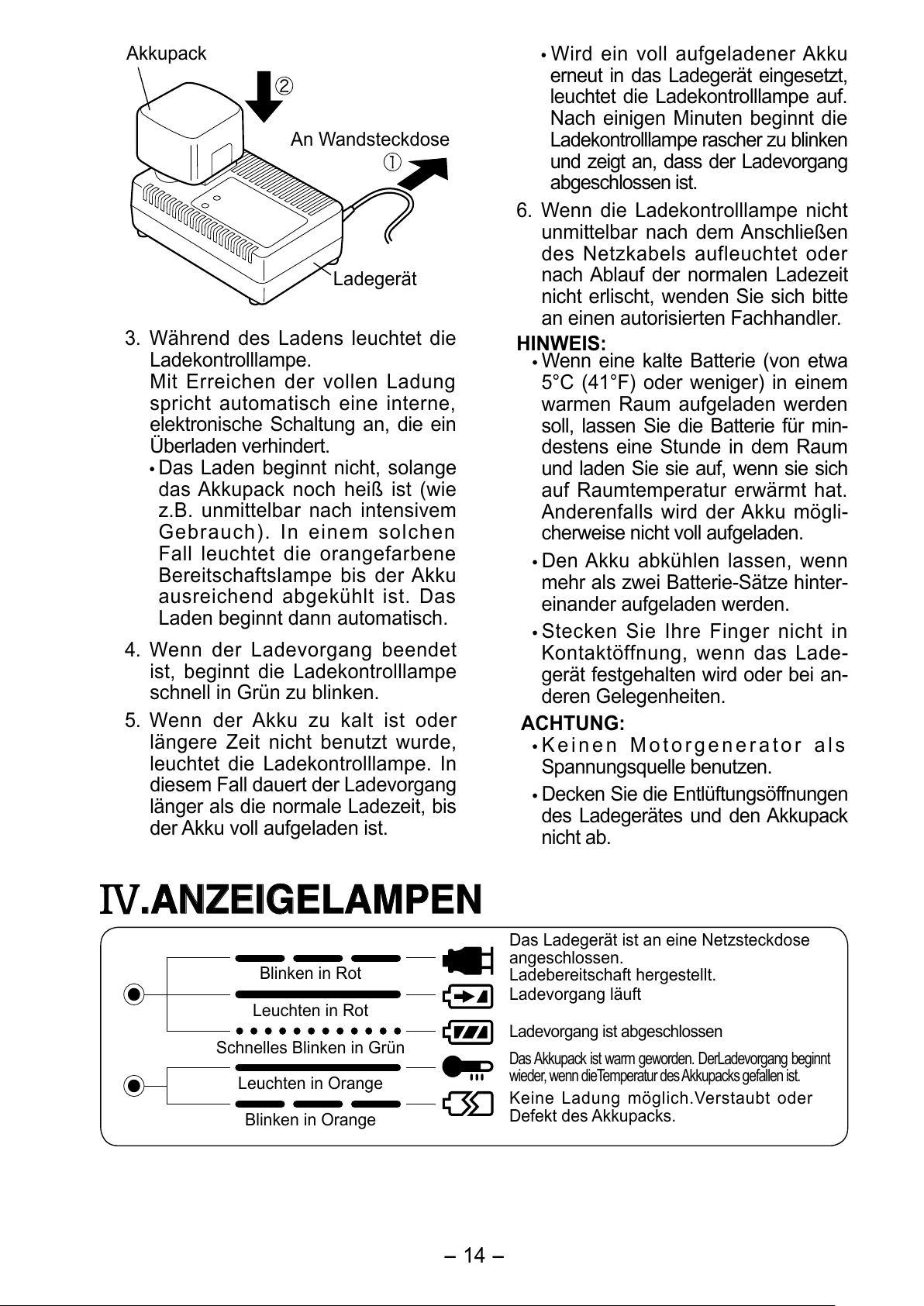

Battery charger (EY0110)

1. Plug the charger into the AC outlet.

NOTE:

Sparks may be produced when the

plug is inserted into the AC power

supply, but this is not a problem in

terms of safety.

2. Insert the battery pack firmly into

the charger.

Battry pack

To AC

outlet

Battery

charger

3. During charging, the charging lamp

will be lit.

When charging is completed, an

internal electronic switch will auto-

matically be triggered to prevent

overcharging.

Charging will not start if the bat-

tery pack is warm (for example,

immediately after heavy-duty

operation).

The orange standby lamp will be lit

until the battery cools down. Charging

will then begin automatically.

4. When charging is completed, the

charging lamp will start flashing

quickly in green color.

All manuals and user guides at all-guides.com

5. When in any of the conditions that

battery pack is too cool, or the bat-

tery pack has not been used for a

long time, the charging lamp is lit. In

this case, charging takes longer to

fully charge the battery pack, than

the standard charging time.

If a fully charged battery pack is

inserted into the charger again,

the charging lamp light up. After

several minutes, the charging

lamp may flash quickly to indicate

the charging is completed.

6. If the charging lamp does not light

immediately after the charger is

plugged in, or if after the standard

charging time the lamp does not go

off, consult an authorized dealer.

NOTE:

When charging a cool battery pack

(below 5°C (41°F)) in a warm place,

leave the battery pack at the place

and wait for more than one hour to

warm up the battery to the level of

the ambient temperature. Other-

wise battery pack may not be fully

charged.

Cool down the charger when charg-

ing more than two battery packs

consecutively.

Do not insert your fingers into con-

tact hole, when holding charger or

any other occasions.

CAUTION:

Do not use power source from an

engine generator.

Do not cover vent holes on the

charger and the battery pack.

.LAMP INDICATIONS

Red Flashing

Red Lit

Green Flashing quickly

Orange Lit

Orange Flashing

Charger is plugged into the AC outlet.

Ready to charge.

Now charging

Charging is completed.

Battery pack is warm. Charging will begin

when temperature of battery pack drops.

Charging is not possible. Clogged with

dust or malfunction of the battery pack.

.TIGHTENING TORQUE

The power required for tightening a bolt will vary, according to bolt material and

size, as well as the material being bolted. Choose the length of tightening time

accordingly.

Reference values are provided below.

(They may vary according to tightening conditions.)

Factors Affecting Tightening Torque

The tightening torque is affected by a wide variety of factors including the follow-

ings. After tightening, always check the torque with a torque wrench.

1) Voltage

When the battery pack becomes nearly discharged, the voltage decreases and

the tightening torque drops.

All manuals and user guides at all-guides.com

all-guides.com

Bolt Tightening Conditions

(Bolt size : Millimeters)

Tightening time (Sec.)

Tightening torque

M6, M8, M10, M12 x 25 mm (1") Standard bolt

M10 x 25 mm High tensile bolt

M10 x 25 High tensile bolt

9.8

(100)

19.6

(200)

29.4

(300)

39.2

(400)

49.0

(500)

58.8

(600)

68.6

(700)

78.5

(800)

88.3

(900)

M12

M10

0.1 0.25 0.5 1.0 2.0 3.0 4.0

N·m

(k f-cm)



 

 

   





Tightening conditions

* The following bolts are used.

Standard bolt: Strength type 4.8

High tensile type 12.9

Explanation of the strength type

4.8

Bolt tensile strength 588 N/mm2

(60 k f/mm2)

Bolt yield point

(80% of tensile strength)

471 N/mm2(48 k f/mm2)

2) Tightening time

Longer tightening time results

in increased tightening torque.

Excessive tightening, however,

adds no value and reduces the life

of the tool.

3) Different bolt diameters

The size of the bolt diameter

affects the tightening torque.

Generally, as the bolt diameter

increases, tightening torque rises

4) Tightening conditions

Tightening torque will vary, even

with the same bolt, according to

grade, length, and torque coef-

ficient (the fixed coefficient indi-

cated by the manufacturer upon

production).

Tightening torque will vary , even

with the same bolting material

(e.g. steel), according to the sur-

face finish.

Torque is greatly reduced when

the bolt and nut start turning

together.

5) Socket play

Torque is lowered as the six-sided

configuration of the socket of the

wrong size is used to tighten a bolt.

6) Switch (Variable speed control trig-

ger)

Torque is lowered if the unit is used

with the switch not fully pulled out.

7) Effect of Connecting Adaptor

The tightening torque will be low-

ered through the use of a universal

joint or a connecting adaptor.

All manuals and user guides at all-guides.com

.ACCESSORIES

ACCESSORIES

Use only bits suitable for size of drill.

MAXIMUM RECOMMENDED CAPACITIES

Model EY6506

Screw

driving

Wood screw ø 5.8 mm (7/32") ±75 mm (3") Yellow pine

Self-drilling screw ø 4.0 mm (5/32") ±13 mm (1/2") SPC t = 1.6 mm (1/16")

Bolt fastening Standard bolt : M12

High tensile bolt : M10

. SPECIFICATIONS

SPECIFICATIONS

MAIN UNIT

Model EY6506

Motor DC Motor 12 V

No load speed 0 ~ 2800 /min (rpm)

Maximum torque 98.0 Nm, (1000 k f-cm, 867 in-lbs)

Impact per minute 0 ~ 3000 ipm in Impact Mode

Overall length 155 mm (6-1/8")

Weight (with battery pack) 1.45 k , (3.2 lbs)

BATTERY PACK

Model EY9200

Storage battery Ni-MH Battery

Battery voltage 12V DC (1.2V × 10 cells)

All manuals and user guides at all-guides.com

BATTERY CHARGER

Model EY0110

Electrical rating See the rating plate on the bottom of the charger.

Weight 0.78 k ,(1.72 lbs.)

Charging time

7.2V 9.6 V 12V 15.6V 18V 24V

1.2Ah

EY9065

EY9066

EY9080

EY9086

EY9001

EY9006

20min.

1.7Ah

EY9180

EY9182 EY9101

25min.

2.0Ah EY9168 EY9106 EY9136 EY9117

30min. 30min. 60min.

3.0Ah EY9200 EY9230 EY9210

45min. 90min.

3.5Ah EY9201 EY9231 EY9251

55min. 65min.

NOTE: This chart may include models that are not available in your area.

Please refer to the catalogue.

All manuals and user guides at all-guides.com

ONLY FOR U. K.

ELECTRICAL PLUG

INFORMATION

FOR YOUR SAFETY PLEASE READ

THE FOLLOWING TEXT CAREFULLY

This appliance is supplied with a moulded

three pin mains plug for your safety and

convenience.

A 3 amp fuse is ﬁtted in this plug.

Should the fuse need to be replaced please

ensure that the replacement fuse has a

rating of 3 amp and that it is approved by

ASTA or BSI to BS1362.

Check for the ASTA mark or the BSI

mark on the body of the fuse.

If the plug contains a removable fuse cover

you must ensure that it is reﬁtted when the

fuse is replaced.

If you lose the fuse cover the plug must not

be used until a replacement cover is ob-

tained.

A replacement fuse cover can be pur-

chased from your local Panasonic Dealer.

IF THE FITTED MOULDED PLUG IS

UNSUITABLE FOR THE SOCKET OUT-

LET IN YOUR HOME THEN THE FUSE

SHOULD BE REMOVED AND THE PLUG

CUT OFF AND DISPOSED OF SAFELY.

THERE IS A DANGER OF SEVERE

ELECTRICAL SHOCK IF THE CUT OFF

PLUG IS INSERTED INTO ANY 13 AMP

SOCKET.

If a new plug is to be ﬁtted please observe

the wiring code as shown below.

If in any doubt please consult a qualiﬁed

electrician.

IMPORTANT:

The wires in this mains lead are

coloured in accordance with the

following code:

Blue:Neutral

Brown: Live

As the colours of the wire in the mains lead

of this appliance may not correspond with

the coloured markings identifying the termi-

nals in your plug, proceed as follows.

The wire which is coloured BLUE must be

connected to the terminal in the plug which

is marked with the letter N or coloured

BLACK.

The wire which is coloured BROWN must

be connected to the terminal in the plug

which is marked with the letter L or coloured

RED.

Under no circumstances should either of

these wires be connected to the earth ter-

minal of the three pin plug, marked with the

letter E or the Earth Symbol .

How to replace the fuse: Open the fuse

compartment with a screwdriver and re-

place the fuse and fuse cover if it is remov-

able.

Fuse Cover

This apparatus was produced to BS800.

All manuals and user guides at all-guides.com

MEMO

All manuals and user guides at all-guides.com

all-guides.com

Lesen Sie bitte vor der ersten Inbetriebnah-

me dieses Geräts das separate Handbuch

"Sicherheitsmaßregeln" sorgfältig durch.

. WEITERE WICH-

WEITERE WICH-

TIGE SICHER-

HEITSREGELN

1) Denken Sie daran, dass das Werk-

zeug ständig betriebsbereit ist, da

es nicht an die Steckdose ange-

schlossen werden muß.

2) Beim Bohren in Wänden, Decken

usw. besteht die Möglichkeit, dass

Sie auf stromführende Leitungen tref-

fen. Daher nie das Futter oder ande-

re vordere Metallteile berühren! DAS

WERKZEUG BEIM BOHREN NUR

AM KUNSTSTOFFGRIFF HALTEN,

um in solchen Fällen vor elektrischen

Schlägen geschützt zu sein.

3) Wenn sich der Bohrer festfrisst,

sofort den Auslösehebel freigeben,

da das Akkupack und der Motor

bei Überlastung beschädigt werden

können. Zum Lösen des Bohrers

auf Linkslauf schalten.

4) Betätigen Sie den Vorwärts-

/Rückwärtshebel NICHT, wenn der

Hauptschalter eingeschaltet ist. Der

Akku entlädt sich sonst schnell, und

das Gerät kann beschädigt werden.

5) Beim Aufladen kann sich das Lade-

gerät etwas erhitzen. Dies ist normal.

Das Akkupack daher nicht über lange

Zeit aufladen.

6) Das Gerät nur mit einem trockenen,

weichen Lappen abwischen. Verwen-

den Sie zum Reinigen keine feuchten

Lappen oder flüchtige Lösungsmittel

wie Farbverdünner oder Benzin.

7) Stellen Sie den Vorwärts-/Rückwärts-

hebel zum Lagern oder Tragen des

Werkzeugs auf die Mittenstellung

(Schaltersperre).

8) Das Gerät wird überbeansprucht,

wenn Sie den Betriebsschalter in

halb eingeschobener Stellung hal-

ten (aktive Drehzahlregulierung)

und den Motor abwürgen.

Geeigneten Gehörschutz tragen, wenn

Werkzeug längere Zeit im Betrieb ist!

10) Junge Kinder sollten beaufsichtigt

werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

. BAUGRUPPE

BAUGRUPPE

Anbringen oder Abneh-

men des Bits

HINWEIS:

Beim Anbringen oder Entfernen eines

neuen Bohrers den Akkumulator vom

Werkzeug entfernen oder den Schalter

in die Mittelstellung schieben (Schalter-

sperre).

1. Die Hülse des Schnellspannfutters hal-

ten und gegen den Schrauber ziehen.

2. Den Einsatz in das Futter einführen.

3. Beim Loslassen kehrt der Einsatzhal-

ter in seine Ausgangsstellung zurück.

4. Am Einsatz ziehen, um sicherzuge-

hen, dass er sich nicht löst.

5. Zum Entfernen des Einsatzes den

Einsatzhalter auf die gleiche Weise

zurückziehen.

VORSICHT:

Falls der Einsatzhalter nicht in seine

Ausgangsstellung zurückkehrt oder

der Einsatz herauskommt, wenn er

gezogen wird, ist der Einsatz nicht

richtig angebracht. Vergewissern Sie

sich vor Gebrauch, dass der Einsatz

richtig angebracht ist.

Anbringen oder Abneh-

men des Akkus

1. Zum Anschließen des Akkus:

Den Akku einsetzen. Er schnappt ein,

um richtigen Anschluß anzuzeigen.

2. Zum Entfernen des Akkus:

Die beiden Knöpfe an den Seiten

des Akkus drücken. Den Akku aus

dem Maschinenkörper schieben.

All manuals and user guides at all-guides.com

.BETRIEB

BETRIEB

Betätigung des Schal-

ters und des Vorwärts

/Rückwärtshebels

(Vorwärts( ), Schaltersperre, Rückwärts( )

VORSICHT:

Betätigen Sie den Vorwärts-

/Rückwärtshebel nicht eher, bis

der Einsatz zum völligen Stillstand

kommt.

Vorwärtsdrehung-Schalter-

betätigung

1. Für Vorwärtsdrehung den Hebel drü

cken.

2. Drücken Sie den Auslöser leicht, um

das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker

der Auslöser gedrückt wird, um effi-

zientes Anziehen von Schrauben zu

ermöglichen. Beim Loslassen des

Auslösers wird die Bremse betätigt

und der Einsatz sofort angehalten.

4. Nach der Verwendung den Hebel

auf Mittenposition zurückstellen

(Schaltersperre).

Rückwärtsdrehung-Schalt-

erbetätigung

1. Für Rückwärtsdrehung den Hebel

drücken. Die Drehrichtung vor dem

Betrieb prüfen.

2. Drücken Sie den Auslöser leicht, um

das Werkzeug langsam zu starten.

3. Nach der Verwendung den Hebel

auf Mittenposition zurückstellen

(Schaltersperre).

ACHTUNG

Um einen überma ßig starken Temper-

aturanstieg auf der Oberfläche des

Werkzeugs zu verhindern, das

Werkzeug nicht mit zwei oder mehreren

Akkupacks kontinuierlich betreiben. Das

Werkzeug benötigt eine gewisse Zeit

zum Abkühlen, ehe ein neues Akkupack

eingesetzt werden kann.

Für richtige Anwendung

des Batteriepacks

Ni-MH-Batteriepacks (EY9200)

Laden Sie vor der Lagerung die Ni-

MH-Batterie vollständig auf, damit eine

längere Lebensdauer sichergestellt ist.

Der Umgebungstemperaturbereich liegt

zwischen 0° (32°F) und 40°C (104°F).

Wenn das Batteriepack bei einer

Batterietemperatur unter 0°C (32°F)

benutzt wird, funktioniert das Werkzeug

möglicherweise nicht einwandfrei. In

diesem Fall die Batterie für einwand-

freie Funktion so lange aufladen, bis

der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen,

halten Sie ihn von Metallgegenständen

fern: z.B. Büroklammern, Münzen,

Schlüssel, Nägel, Schrauben oder an-

dere kleine Metallobjekte, welche die

Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte

kann Funken, Verbrennungen oder

einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akku-

mulator darauf achten, dass für gute

Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenz-

te Lebensdauer. Wenn auch nach

einer ordnungsgemäßen Ladung die

Betriebszeit extrem kurz ist, muß das

Akkupack erneuert werden.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus

oder beim Aufladen nach längerer

Ruhezeit die Akkus etwa 24 Stunden

lang aufladen, um die volle Kapazität

zu erreichen.

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose an-

schließen.

HINWEIS:

Beim Einführen des Steckers in

eine Netzsteckdose können Funken

erzeugt werden, was jedoch in

Bezug auf die Sicherheit kein

Problem darstellt.

2. Akkupack fest in das Ladegerät

schieben.

All manuals and user guides at all-guides.com

Akkupack

An Wandsteckdose

Ladegerät

3. Während des Ladens leuchtet die

Ladekontrolllampe.

Mit Erreichen der vollen Ladung

spricht automatisch eine interne,

elektronische Schaltung an, die ein

Überladen verhindert.

Das Laden beginnt nicht, solange

das Akkupack noch heiß ist (wie

z.B. unmittelbar nach intensivem

Gebrauch). In einem solchen

Fall leuchtet die orangefarbene

Bereitschaftslampe bis der Akku

ausreichend abgekühlt ist. Das

Laden beginnt dann automatisch.

4. Wenn der Ladevorgang beendet

ist, beginnt die Ladekontrolllampe

schnell in Grün zu blinken.

5. Wenn der Akku zu kalt ist oder

längere Zeit nicht benutzt wurde,

leuchtet die Ladekontrolllampe. In

diesem Fall dauert der Ladevorgang

länger als die normale Ladezeit, bis

der Akku voll aufgeladen ist.

Wird ein voll aufgeladener Akku

erneut in das Ladegerät eingesetzt,

leuchtet die Ladekontrolllampe auf.

Nach einigen Minuten beginnt die

Ladekontrolllampe rascher zu blinken

und zeigt an, dass der Ladevorgang

abgeschlossen ist.

6. Wenn die Ladekontrolllampe nicht

unmittelbar nach dem Anschließen

des Netzkabels aufleuchtet oder

nach Ablauf der normalen Ladezeit

nicht erlischt, wenden Sie sich bitte

an einen autorisierten Fachhandler.

HINWEIS:

Wenn eine kalte Batterie (von etwa

5°C (41°F) oder weniger) in einem

warmen Raum aufgeladen werden

soll, lassen Sie die Batterie für min-

destens eine Stunde in dem Raum

und laden Sie sie auf, wenn sie sich

auf Raumtemperatur erwärmt hat.

Anderenfalls wird der Akku mögli-

cherweise nicht voll aufgeladen.

Den Akku abkühlen lassen, wenn

mehr als zwei Batterie-Sätze hinter-

einander aufgeladen werden.

Stecken Sie Ihre Finger nicht in

Kontaktöffnung, wenn das Lade-

gerät festgehalten wird oder bei an-

deren Gelegenheiten.

ACHTUNG:

Keinen Motorgenerator als

Spannungsquelle benutzen.

Decken Sie die Entlüftungsöffnungen

des Ladegerätes und den Akkupack

nicht ab.

.ANZEIGELAMPEN

Blinken in Rot

Leuchten in Rot

Schnelles Blinken in Grün

Leuchten in Orange

Blinken in Orange

Das Ladegerät ist an eine Netzsteckdose

angeschlossen.

Ladebereitschaft hergestellt.

Ladevorgang läuft

Ladevorgang ist abgeschlossen

Das Akkupack ist warm geworden. DerLadevorgang beginnt

wieder, wenn dieTemperatur des Akkupacks gefallen ist.

Keine Ladung möglich.Verstaubt oder

Defekt des Akkupacks.

All manuals and user guides at all-guides.com

.ANZIEHEN VON SCHRAUBEN/BOLZEN

Die zum Anziehen einer Schraube erforderlich Kraft richtet sich nach Größe und

Material der Schraube und dem zu verschraubenden Material. Passen Sie die

Anziehzeit entsprechend daran an.

Bitte orientieren Sie sich an den nachstehenden Referenzkurven. (Werte schwan-

ken abhängig von den Anziehbedingungen.)

Einflußfaktoren Auf Das Drehmoment

Das Anziehdrehmoment wird unter anderem von den nachstehenden Faktoren

beeinflußt und sollte nach dem Festziehen stets mit einem Drehmomentschlüssel

überprüft werden.

1) Spannung

Bei weitgehend entladenem Akkupack fallen die Spannung und das erhaltene

Anziehdremoment ab.

Anziehbedingungen der Schraube

(

Schraubengröße: Millimeter

)

Anziehzeit (Sek.)

Anziehdrehmoment

Standardschraube M6, M8, M10, M12 x 25 mm (1")

M10 x 25 mm HV-Schraube

M10 x 25 HV-Schraube

9,8

(100)

19,6

(200)

29,4

(300)

39,2

(400)

49,0

(500)

58,8

(600)

68,6

(700)

78,5

(800)

(900)

M12

M10

0,1 0,25 0,5 1,0 2,0 3,0 4,0

N·m

(k f-cm)

88,3

Scheibe

Federscheibe

Dicke der

Stahlplatte 10 mm (3/8")

Schraube

Mutter

Anziehbedingungen

Es werden die folgenden Schrauben verwendet.

Standardschraube: Festigkeitsklasse 4,8

Hochzugfeste Schraube 12,9

Erläuterungen zur Festigkeitsklasse

4,8 Schrauben-Streckgrenze

(80% der Zugfestigkeit)

471 N/mm2(48 kp/mm2)

Zugfestigkeit der Schraube

588 N/mm2(60 kp/mm2)

2) Anziehzeit

Je länger die Anziehzeit, desto höher

das Anziehdrehmoment. Überlanges

Anziehen bringt allerdings keinen

zusätzlichen Gewinn an Festigkeit

und kann sogar die Lebensdauer des

Werkzeugs vermindern.

3) Schraubendurchmeser

Als generelle Regel gilt, daß das

Anziehdrehmoment mit größeren

Schraubendurchmessern zunimmt.

All manuals and user guides at all-guides.com

. ZUBEHÖR

Verwenden Sie nur für die Bohrergröße passende Einsätze.

MAXIMAL EMPFOHLENE KAPAZITÄTEN

Modell EY6506

Schrauben-

Eindrehen

Holzschraube ø 5,8 mm (7/32") ±75 mm (3") Weymouthskiefer

Schneidschraube ø 4,0 mm (5/32") ±13 mm (1/2") SPC t = 1,6 mm (1/16")

Schrauben anziehen Standardschraube: M12

HV-Schraube: M10

. TECHNISCHE DATEN

TECHNISCHE DATEN

HAUPTGERÄT

Modell EY6506

Motor DC Motor 12 V

Drehzahl ohne Last 0 ~ 2800 /min (rpm)

Max. Drehmoment 98,0 Nm, (1000 k f-cm, 867 in-lbs)

Schlagzahl pro Minute 0 ~ 3000 Schläge/min (im Modus Schlagbohren)

Gesamtlänge 155 mm (6-1/8")

Gewicht (mit Akku) 1,45 k , (3,2 lbs)

AKKUPACK

Modell EY9200

Lagerakku Ni-MH-Akku

Akkuspannung 12V DC (1,2V × 10 Zellen)

4) Anziehbedingungen

Das Anziehdrehmoment schwankt

auch bei gleichen Bolzen abhängig

von Güte, Länge und Drehmoment-

beiwert (fester, vom Hersteller an-

gegebener Beiwert aus der Produk-

tion) der Bolzen.

Auch bei Schrauben aus identi-

schem Material (z.B. Stahl) können

Drehmomentabweichungen durch

unterschiedliche Oberflächenbear-

beitungen auftreten.

Auch nimmt das Drehmoment

erheblich ab, wenn der Bolzen bzw.

die Mutter sich beim anziehen mit-

dreht.

5) Spiel beim Schlüsseleinsatz

Das Drehmoment geht zurück, wenn

Verschleiß an den Sechskantwänden

des Schlüsseleinsatzes auftritt oder

zum Anziehen ein Einsatz der fal-

schen Größe verwendet wird.

6) Auslösehebel (Drehzahlregulierung)

Das Drehmoment ist geringer, wenn

das Werkzeug mit nicht ganz gezo-

genem Hebel betrieben wird.

7) Einsatzadapter

Das Anziehdrehmoment nimmt

ab, wenn ein Universalgelenk oder

Einsatzadapter verwendet wird.

All manuals and user guides at all-guides.com

all-guides.com

LADEGERÄT

Modell EY0110

Elektronische

Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.

Gewicht 0,78 k , (1,72 lbs)

Ladezeit

7,2V 9,6 V 12V 15,6V 18V 24V

1,2Ah

EY9065

EY9066

EY9080

EY9086

EY9001

EY9006

20 Minuten

1,7Ah

EY9180

EY9182 EY9101

25 Minuten

2,0Ah EY9168 EY9106 EY9136 EY9117

30 Minuten

60 Minuten

3,0Ah EY9200 EY9230 EY9210

45 Minuten

90 Minuten

3,5Ah EY9201 EY9231 EY9251

55 Minuten

65 Minuten

HINWEIS: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind.

Siehe Katalog.

All manuals and user guides at all-guides.com

Lisez la brochure "Instructions relati-

ves à la sécurité" et ce qui suit avant

d’utiliser l’appareil.

. REGLES DE

REGLES DE

SECURITE COM-

PLEMENTAIRES

1) N’oubliez pas que cette perceuse est

toujours en état de fonctionner puis-

qu’elle est alimentée par batterie.

2) Sachez que lors du perçage d’un mur,

d’un plancher, etc., la mèche peut

venir en contact avec un fil électrique.

NE TOUCHEZ NI AU MANDRIN NI

AUX PARTIES METALLIQUES DE LA

PERCEUSE! Maintenez la perceuse

au moyen de la poignée en matière

plastique afin d’éviter toute secousse

électrique si la mèche venait en con-

tact avec un fil électrique.

3) Si la mèche se bloque, mettez

immédiatement la perceuse hors ten-

sion afin d’éviter qu’une surcharge

n’endommage la batterie ou le moteur.

Dégagez la mèche en inversant le sens

de rotation.

4) NE manœuvrez PAS le levier d’inver-

sion marche avant - marche arrière

lorsque le commutateur principal est

sur la position de marche. La batterie

se déchargerait rapidement et la per-

ceuse serait endommagée.

5) La température du chargeur peut

s’élever en cours d’utilisation. Ce n’est

pas là le signe d’une anomalie de fonc-

tionnement. Ne chargez pas la batterie

pendant une longue période.

6) Nettoyez la perceuse au moyen d’un

chiffon sec et propre. N’utilisez ni eau, ni

solvant, ni produit de nettoyage volatil.

7) Lorsque vous rangez ou transportez

l'outil, mettez le levier d'inversion marche

avant - marche arrière sur la position

centrale (verrouillage de commutateur).

8) Veillez à ce que la perceuse ne soit pas

soumise à des contraintes excessives

provoquant l’arrêt du moteur parce que

vous maintenez la gâchette à mi-course.

9) Portez des lunettes lorsque vous utili-

sez l’outil pendant de longues périodes.

10) Les jeunes enfants devraient être

surveillés pour s’assurer qu’ils ne

jouent pas avec l’appareil.

. MONTAGE

MONTAGE

Fixation ou dépose d'une

mèche

REMARQUE:

A la pose ou la dépose d’une mèche,

assurez-vous que le levier d’inversion

est sur la position de verrouillage (cen-

tre).

1. Tenez la bague du mandrin à con-

nexion rapide et tirez-la contre la per-

ceuse.

2. Introduisez la mèche dans le mandrin.

3. Le support de mèche revient à sa posi-

tion d'origine lorsque vous le relâchez.

4. Tirez la mèche pour vous assurer

qu’elle ne sort pas.

5. De même, pour retirer la mèche, tirez

le support de mèche vers l'arrière.

ATTENTION:

Si le support de mèche ne revient

pas à sa position d’origine ou si la

mèche sort lorsque vous la tirez,

alors la mèche n’a pas été bien fixée.

Avant d’utiliser la perceuse, vérifiez si

la mèche est bien fixée.

Fixer ou retirer la batterie

1. Pour raccorder la batterie:

Insérez la batterie. Elle s’encliquète

pour indiquer le raccordement correct.

2. Pour retirer la batterie:

Appuyez sur les deux talons sur les

côtés de la batterie. Glissez la bat-

terie hors du corps de l’outil.

FONTIONNEMENT

Utilisation du levier d’inversion

marche avant – marche arrière

(Normal( ),Verrouillage/Inverse ( )

ATTENTION:

N'actionnez pas le levier d'inversion

marche avant - marche arrière avant

All manuals and user guides at all-guides.com

que la mèche soit complètement

arrêtée.

Commande de l’interrupteur

pour une rotation en sens normal

1. Poussez le levier pour obtenir une

rotation en sens normal.

2. Appuyez légèrement sur la gâchette

pour que l’outil commence à tourner

lentement.

3. La vitesse augmente en proportion

de la quantité d'enfoncement de

la gâchette, et ceci permet d'effec-

tuer un serrage efficace des vis. Le

frein entre en action et la mèche

s'arrête immédiatement lorsque vous

relâchez la gâchette.

4. Ramenez le levier en position centra-

le lorsque vous n’utilisez plus la per-

ceuse (verrouillage de l’interrupteur).

Commande de l’interrupteur

pour une rotation en sens inverse

1. Poussez le levier pour obtenir une

rotation en sens inverse. Avant d'utili-

ser l'outil, vérifiez le sens de rotation.

2. Appuyez légèrement sur la gâchette

pour que l’outil commence à tourner

lentement.

3. Ramenez le levier en position centra-

le lorsque vous n’utilisez plus la per-

ceuse (verrouillage de l’interrupteur).

ATTENTION

Pour éviter une élévation trop rapide de

la température à la surface de l’outil, ne

pas se servir de I’outil en utilisant plus

de deux batteries en continu. L’outil

a besoin d’un temps de repos à froid

avant le changement de la batterie.

Pour un usage approprié

de la batterie

Batterie Ni-MH (EY9200)

Rechargez la batterie Ni-MH

complètement avant de la ranger,

afin de lui assurer une durée de vie

plus longue.

Le niveau de température ambiante

moyenne se situe entre 0°C (32°F) et

40°C(104°F).

Si la batterie est utilisée alors que

sa température est inférieure à 0°C

(32°F), l’outil pourrait ne pas fonc-

tionner correctement. Dans ce cas, re-

chargez complètement la batterie pour

rétablir son fonctionnement normal.

Lorsque vous n'utilisez pas la batterie,

éloignez-la d'autres objets métalliques

tels que: trombones, pièces de mon-

naie, clés, clous, vis et autres petits

objets métalliques susceptibles de

connecter les bornes entre elles.

Si vous court-circuitez les bornes

de la batterie, vous risquez de cau-

ser des étincelles, de vous brûler ou

de provoquer un incendie.

Lorsque vous utilisez l’outil avec une

batterie Ni-MH, assurez-vous que la

pièce soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une

longévité limitée. Si le temps de fonction-

nement devient très court après la rechar-

ge, remplacez la batterie par une neuve.

Recharge

REMARQUE:

Chargez une nouvelle batterie, ou

une batterie qui n’a pas été utilisée

pendant une période prolongée, pen-

dant 24 heures pour lui redonner sa

pleine capacité.

Chargeur de batterie (EY0110)

1. Branchez le cordon d’alimentation du

chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produi-

tes lorsque la fiche est introduite

dans la prise d'alimentation sec-

teur; toutefois, ceci ne pose aucun

problème de sécurité.

2. Introduisez soigneusement la batte-

rie dans le chargeur.

Batterie

Vers une prise

secteur

Chargeur de

batterie

All manuals and user guides at all-guides.com

3. Pendant la charge, le témoin s’al-

lume.

Lorsque la charge est terminée, un

interrupteur électronique s’actionne

pour protéger la batterie.

La charge ne peut pas être réalisée

si la batterie est chaude (par exem-

ple, à la suite d’un long travail de

perçage).

Dans ce cas, le témoin d’attente, de

couleur orange, reste allumé tant

que la batterie n’est pas revenue

à une température normale. La

charge commence alors automati-

quement.

4. Une fois la charge terminée, le té

moin de charge clignote rapidement

en vert.

5. Lorsque la batterie a subi pour

quelque raison que ce soit une

température trop basse, ou si la bat-

terie n'a pas été utilisée pendant long-

temps, le témoin de charge s’allume.

Dans ce cas, il faudra un temps plus

long que le temps de charge standard

pour charger complètement la batterie

Si une batterie complètement

chargée est à nouveau insérée

dans le chargeur, le témoin de

charge s’allume. Après quelques

minutes, le voyant de charge risque

de clignoter rapidement pour indi-

quer que la charge est terminée.

6. Si le voyant de charge ne s’allume

pas immédiatement après le bran-

chement du chargeur ou, si après la

durée de charge standard, le voyant

ne s’éteint pas, consultez un reven-

deur agréé pour de l’assistance tech-

nique.

REMARQUE:

Lorsqu’une batterie froide (en-

dessous de 5°C (41°F)) doit être

rechargée dans une pièce chaude,

laissez la batterie dans la pièce

pendant une heure au moins et

rechargez-la quand elle a atteint la

température ambiante. Sinon, il est

possible que la batterie ne soit pas

complètement chargée.

Refroidissez le chargeur quand

vous rechargez plus de deux en-

sembles à la suite.

Ne mettez pas vos doigts dans les

trous des connecteurs lorsque vous

prenez les chargeurs ou à n’importe

quelle occasion.

ATTENTION:

N’utilisez pas de source d’alimenta-

tion provenant d’un générateur de

moteur.

Ne bouchez pas les trous d’aération

du chargeur et de la batterie.

.INDICATIONS DU TEMOIN

Clignote en rouge

Allumé en rouge

Clignote rapidement en vert

Allumé en orange

Clignote en orange

Le chargeur est branché dans la prise sec-

teur.

Prêt pour la charge.

Chargement en cours

Chargement terminé

La batterie est chaude. La charge commence

lorsque la température de la batterie descend.

Impossible de charger. Colmatage par la

poussière ou mauvais fonctionnement de la

batterie.

All manuals and user guides at all-guides.com

Table of contents

Languages:

Popular Impact Driver manuals by other brands

Makita

Makita TL064D instruction manual

Bosch

Bosch GDS 18 V-LI Original instructions

Clarke

Clarke CAT104 Operation & maintenance instructions

Stanley

Stanley Fatmax SFMCF810 Original instructions

Milwaukee

Milwaukee M18 2658-20 Operator's manual

Pattfield

Pattfield PE-20 IDB Original instructions

Hilti

Hilti SIW121-A operating instructions

Makita

Makita TD090D instruction manual

Hitachi

Hitachi WH 36DC Safety instructions and instruction manual

KRAFTWERK

KRAFTWERK 3838 Operation manual

Panasonic

Panasonic EYFPA1J operating instructions

Chicago Pneumatic

Chicago Pneumatic CP6540 Series Operator's manual

Stanley

Stanley IW16 Series user manual

Cornwell Tools

Cornwell Tools CAT-352HD operating instructions

Ingersoll-Rand

Ingersoll-Rand 599A1 Maintenance information

Schneider Airsystems

Schneider Airsystems SGS 315 Original operating manual

Makita

Makita TD003GD201 instruction manual

Hitachi

Hitachi WH 18DMR Handling instructions

Apex Digital EY6506 User manual

Popular Impact Driver manuals by other brands
