Makita LXDT02 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Impact Driver
Tournevis à Chocs sans Fil
Atornillador de Impacto Inalámbrico
LXDT01
LXDT02
011185

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model LXDT01 LXDT02
Machine screw 4 mm - 8 mm (5/32" - 5/16") 4 mm - 8 mm (5/32" - 5/16")
Standard bolt 5 mm - 14 mm (3/16" - 9/16") 5 mm - 14 mm (3/16" - 9/16")
Capacities
High tensile bolt 5 mm - 12 mm (3/16" - 1/2") 5 mm - 12 mm (3/16" - 1/2")
Hammer mode (Hard) 0 - 2,600/min. 0 - 2,400/min.
Hammer mode (Medium) 0 - 2,000/min. 0 - 1,800/min.
No load speed (RPM)
Hammer mode (Soft) 0 - 1,300/min. 0 - 1,100/min.
Hammer mode (Hard) 0 - 3,400 0 - 3,200
Hammer mode (Medium) 0 - 2,800 0 - 2,600
Impacts per minute
Hammer mode (Soft) 0 - 1,300 0 - 1,100
Overall length 139 mm (5-1/2") 139 mm (5-1/2")
Net weight (with battery cartridge) 1.3 kg ( 2.8 lbs) 1.4 kg ( 3.1 lbs)
Rated voltage D.C.18 V D.C.14.4 V
Standard battery cartridge BL1815/BL1830 BL1430
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions

3
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB054-1
CORDLESS IMPACT DRIVER
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence

4
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD302-1
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･no load speed
･revolutions or reciprocation per minute
･number of blow
ENC007-5
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
1
2
3
009204
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red part on the upper side of the button, it is not
locked completely. Insert it fully until the red part
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
1. Red part
2. Button
3. Battery cartridge

5

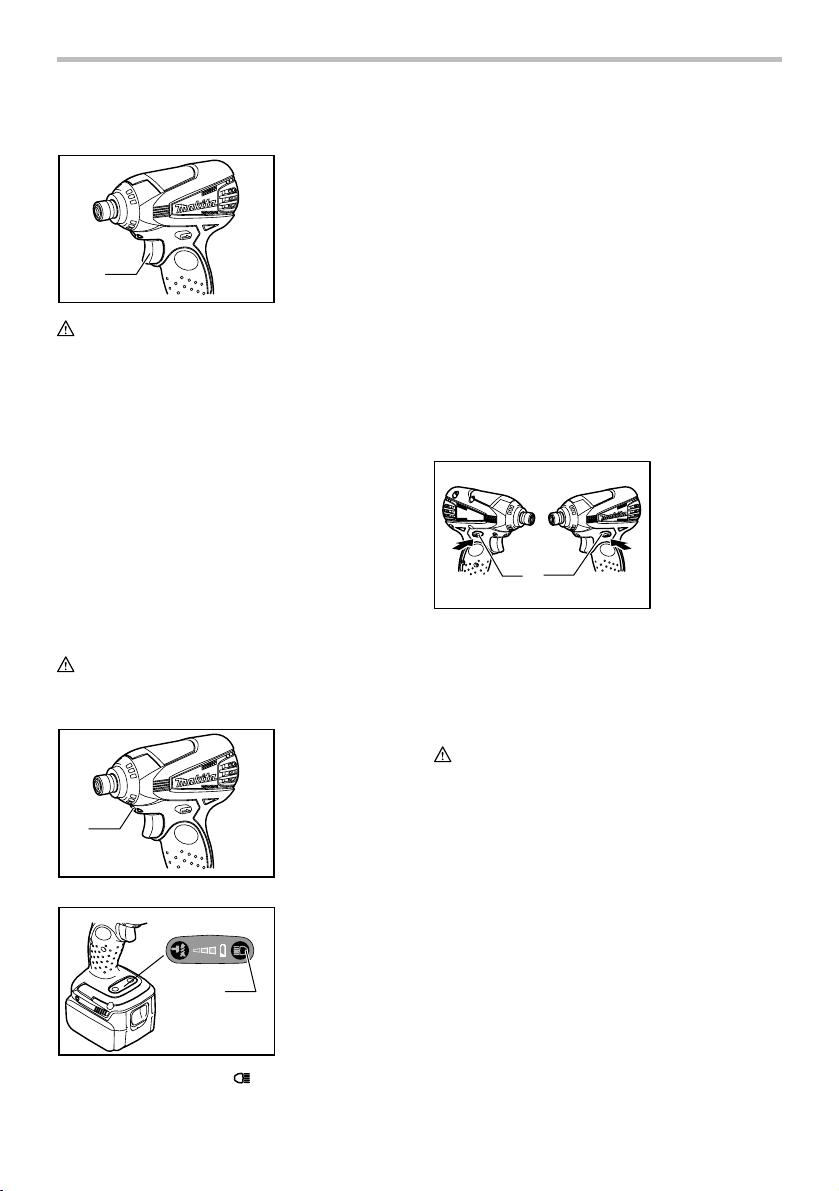

Switch action
1
009208
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
NOTE:
• Continuing to pull the trigger switch for more than
130 seconds will stop the tool.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
1
009209
SH
1
011216
Every time the light button on the switch panel is
pressed, the light status is alternatively changed from the
ON to the OFF and from the OFF to the ON.
With the light button in the ON status, pull the switch
trigger to turn on the light. To turn off, release it and the
light goes out approximately 10 seconds after releasing.
With the light button in the OFF status, even if the trigger
is pulled, the lamp will not light on.
NOTE:
• To make sure the status of light, pull the trigger.
When the lamp lights up by pulling the switch
trigger, the light switch is in the ON status. When
the lamp does not come on, the light switch is in the
OFF status.
• During the operation of switch trigger, the light
status cannot be changed.
• For approximately 10 seconds after releasing the
switch trigger, the light status can be switched.
Reversing switch action
AB
1
009211
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
1. Reversing switch
lever
1. Light button
1. Lamp
1. Switch trigger

6

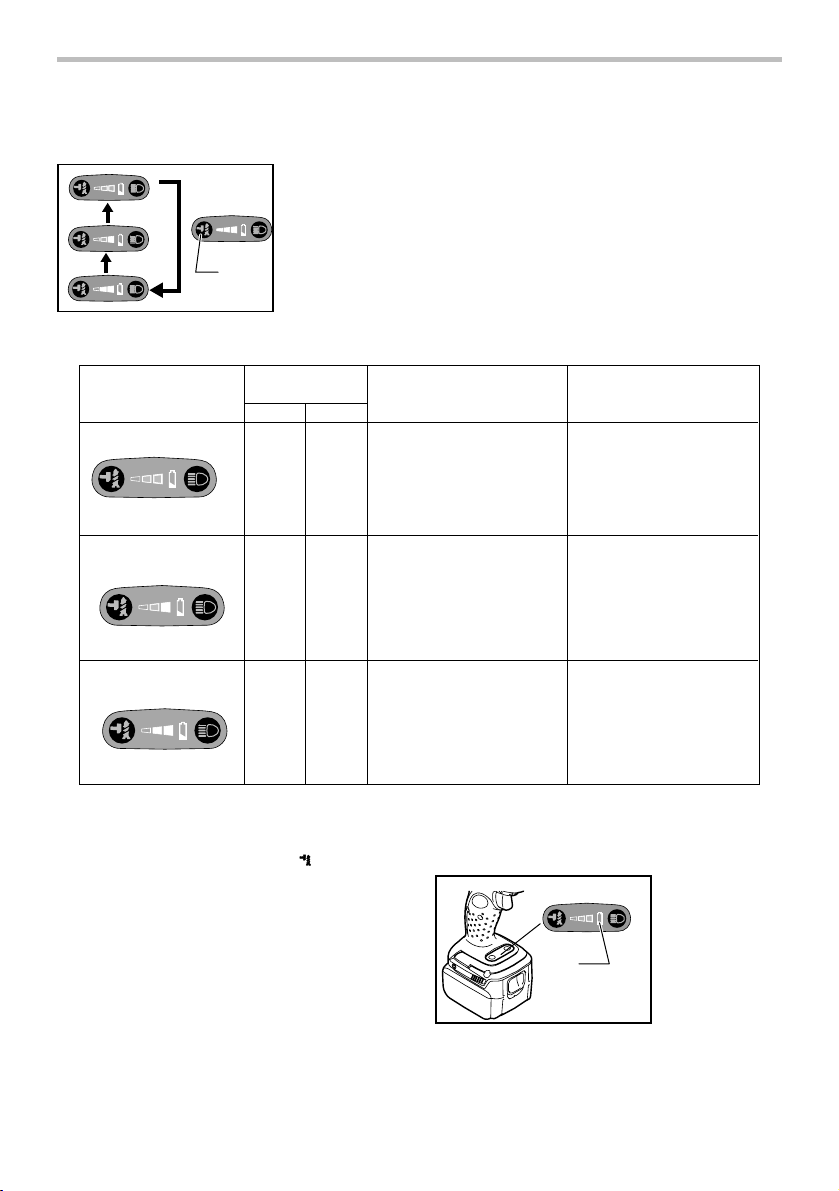

Changing the hammering force
SH
SH
SH
SH
1
2
3
4
5
011217
Hammering force grade
displayed on panel Maximum blows Application Work
Hard
Medium
Soft
Tightening when force
and speed are desired.
Tightening when a good
finishing is needed.
Tightening when excessive
tightening need to be avoided
because of potentially clogged
female screw and broken or
damaged screw head.
Tightening in underwork
material/ Tightening long
screws/ Tightening bolts.
Tightening in the finishing
board, plaster board.
Tightening sash screw/
Tightening small screws
such as M6.
3,200/min
2,600/min
1,100/min
S H
SH
SH
3,400/min
2,800/min
1,300/min
LXDT01 LXDT02
011356
The hammering force can be changed in three steps:
hard, medium and soft.
This allows a tightening suitable to the work.
Every time the hammering force button is pressed, the
number of blows changes in three steps.
For approximately one minute after releasing the switch
trigger, the hammering force can be changed.
NOTE:
• When all lamps on the switch panel go out, the tool
is turned off to save the battery power. The hammer
force grade can be checked by pulling the switch
trigger to the extent that the tool does not operate.
• During the operation of switch trigger, the hammer
force grade cannot be changed.
Empty signal for remaining
battery capacity
SH
1
011220
Pulling the trigger switch when the remaining battery
capacity becomes very low makes LED indicator flicker.
If the tool is used continuously with the LED indicator
1. LED indicator
1. Changed in
three steps
2. Hard
3. Medium
4. Soft
5. Hammering
force button

7

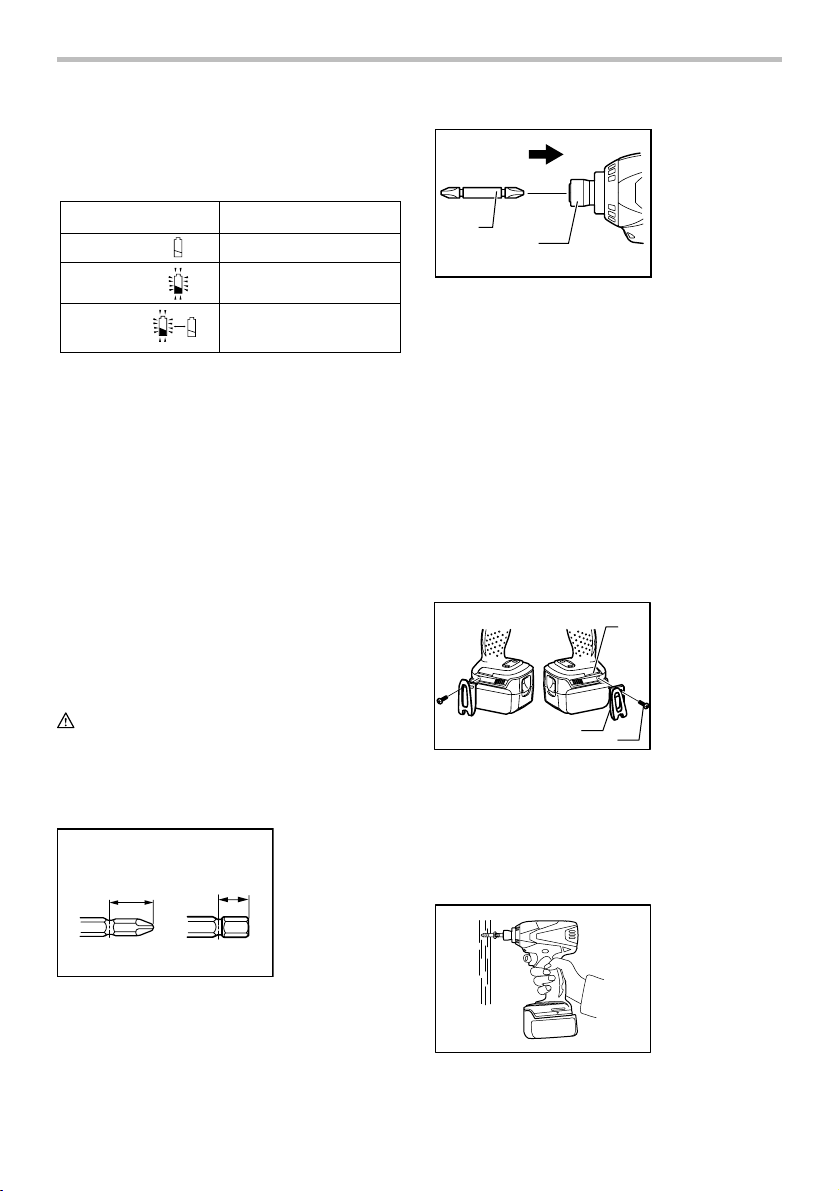

flickering up and the battery power is almost used up, the
LED indicator will light up and the tool itself will stop.
Please refer to the following table for the LED indicator
status and the remaining battery capacity.
LEDindicator status
OFF
Lighting on
Flickering
Remaining battery capacity
Enough
20%
Very low and the tool will stops
011188
NOTE:
• When all lamps on the switch panel go out, the tool
is turned off to save the battery power. The
remaining battery capacity can be checked by
pulling the switch trigger to the extent that the tool
does not operate.
• All of the lamps on the switch panel go out
approximately one minute after releasing the switch
trigger.
• When the tool temperature is high, the LED
indicator may flicker or light up.
• If the LED indicator lights up and the tool stops
even with a recharged battery cartridge, cool down
the tool temperature fully. When the status is still
unchanged, stop using and have the tool repaired
by a Makita local service center.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing driver bit or socket bit
12 mm
(15/32”)
9 mm
(3/8”)
001266
Use only the driver bit or socket bit shown in the figure.
Do not use any other driver bit or socket bit.
1
2
009205
To install the bit, insert the bit into the sleeve as far as it
will go.
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out.
NOTE:
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and
the bit will not be secured. In this case, try
re-inserting the bit according to the instructions
above.
• When it is difficult to insert the bit, pull the sleeve
and insert it into the sleeve as far as it will go.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
Hook
1
23
011186
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
009222

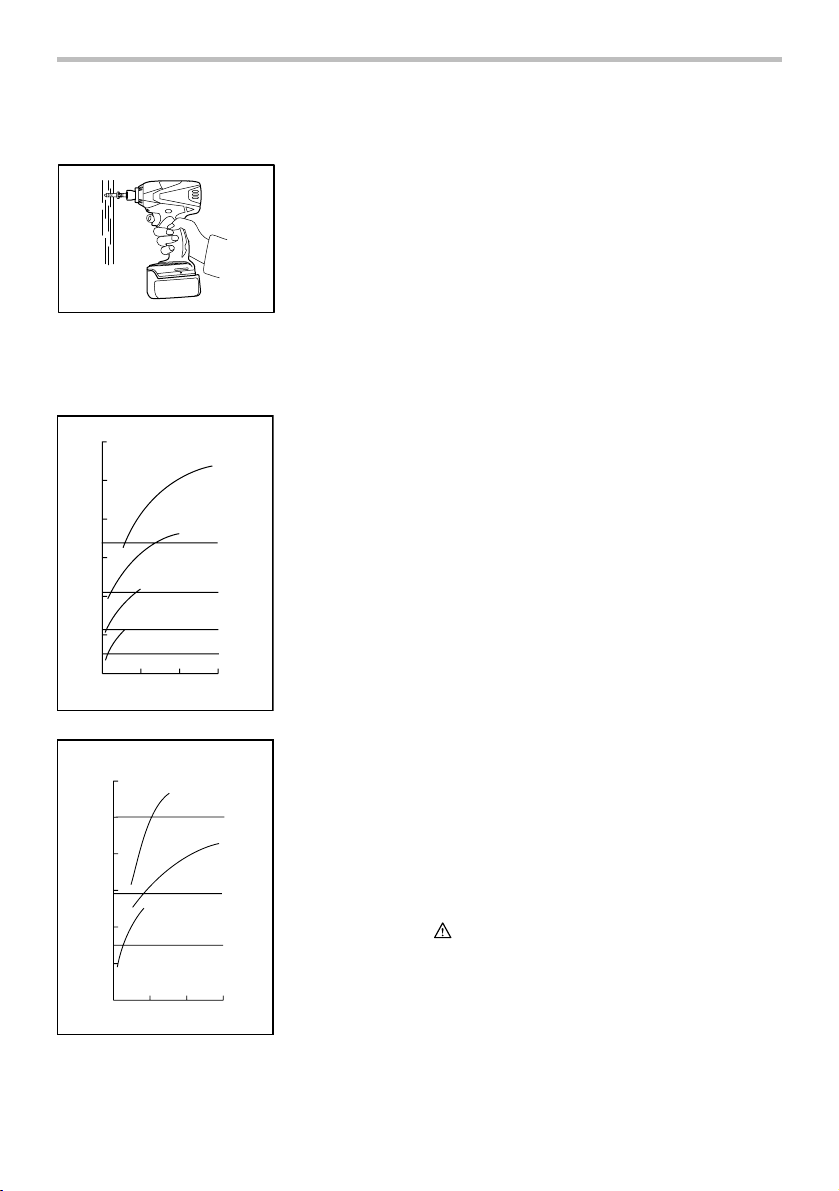

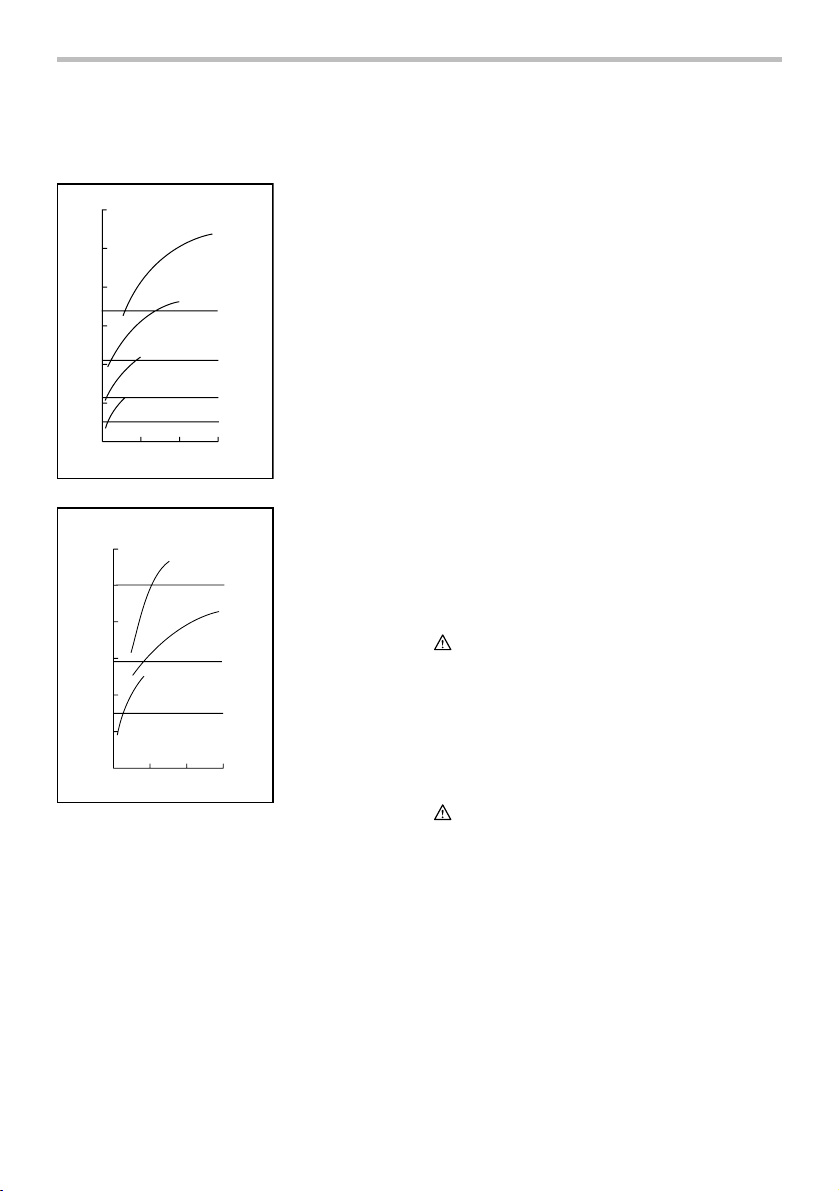

The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
1. Groove
2. Hook
3. Screw
1. Bit
2. Sleeve

8
workpiece to be fastened, etc. The relation between
fastening torque and fastening time is shown in the
figures.
120
100
80
60
40
20
0 1.0 2.0 3.0
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
Standard bolt
N.m
Fastening torque
Fastening time (S)
Proper fastening torque
(ft.lbs)
(14)
(29)
(43)
(58)
(72)
(87)
(9/16")
(9/16")
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009220
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
0 1.0 2.0 3.0
M12
M10
M8
(M12)
(M10)
(M8)
N.m
Fastening torque
Fastening time
Proper fastening torque
(ft.lbs)High tensile bolt
(S)
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009221
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw and turn the
tool on to start operation.
NOTE:
• Use the proper bit for the head of the screw/bolt
that you wish to use.
• When fastening screw M8 or smaller, choose a
proper hammer force and carefully adjust pressure
on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the screw.
• If the hammering force is too strong you tighten the
screw for a time longer than shown in the figures,
the screw or the point of the driver bit may be
overstressed, stripped, damaged, etc. Before
starting your job, always perform a test operation to
determine the proper fastening time for your screw.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper fastening
torque will differ according to the diameter of
bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
5. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance except for the
following troubleshooting related to the light.
Cleaning
From time to time wipe off the outside (tool body) of the
tool using a cloth dampened in soapy water.
CAUTION:
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.

9
Troubleshooting
TroubleLight status/LEDindicator status/tool status Steps to be taken
The tool stops
during operation.
LEDindicator for empty signal for
remaining battery capacity lights up.
Light flickers once per second.
Light flickers five times per second.
Switch trigger has been pulled
continuouslyfor more than 130 seconds.
Other Symptoms
When the status isstill unchanged, stop
using and have the tool repaired by a
Makita local service center.
Cool down itfully. The tool restarts after its
temperature becomes low.
Remaining battery capacity level islow.
Charge the battery cartridge.
When the LEDindicator still lights up
even after charging the battery cartridge,
the tool temperature ishigh.
The tool temperature ishigh. Cool down
itfully. The tool restarts after its temperature
becomes low.
Ifthe motor still remains locked, stop using
and have the tool repaired by aMakita
local service center.
(When the tool has stopped due to the
motor locking, withdraw the battery
cartridge one time and then insert itagain
or release the switch trigger for more than
60 seconds to restart the tool.)
Use the tool with the motor not locked.
Release the switch trigger.
Stop using and have the tool repaired by
aMakita local service center.
011187
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Hook
• Plastic carrying case
• Various type of Makita genuine batteries and
chargers

10
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle LXDT01 LXDT02
Vis de mécanique 4 mm - 8 mm (5/32" - 5/16") 4 mm - 8 mm (5/32" - 5/16")
Boulon standard 5 mm - 14 mm (3/16" - 9/16") 5 mm - 14 mm (3/16" - 9/16")
Capacités
Boulon à haute résistance 5 mm - 12 mm (3/16" - 1/2") 5 mm - 12 mm (3/16" - 1/2")
Mode de martelage (Rude) 0 - 2 600 /min. 0 - 2 400 /min.
Mode de martelage (Moyenne) 0 - 2 000 /min. 0 - 1 800 /min.
Vitesse à vide (T/MIN)
Mode de martelage (Doux) 0 - 1 300 /min. 0 - 1 100 /min.
Mode de martelage (Rude) 0 - 3 400 0 - 3 200
Mode de martelage (Moyenne) 0 - 2 800 0 - 2 600
Percussions par minute
Mode de martelage (Doux) 0 - 1 300 0 - 1 100
Longueur totale 139 mm (5-1/2") 139 mm (5-1/2")
Poids net (avec la batterie) 1,3 kg ( 2,8 lbs) 1,4 kg ( 3,1 lbs)
Tension nominale C.C. 18 V C.C. 14,4 V
Batterie standard BL1815/BL1830 BL1430
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour

12
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l’interrupteur soit en
position d'arrêt avant de brancher l'outil à la
prise électrique et/ou au bloc-piles, avant de
prendre ou de transporter l’outil. Vous ouvrez la
porte aux accidents si vous transportez les outils
électriques avec le doigt sur l’interrupteur ou si
vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ut e clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.

13
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB054-1
CONSIGNES DE SÉCURITÉ
POUR LE TOURNEVIS À CHOCS
SANS FIL
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de
fixation pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous
tension et risqueraient de transmettre une
décharge électrique à l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Portez une protection d'oreilles.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
UNE UTILISATION INCORRECTE ou le non-respect
des règles de sécurité énoncées dans le présent
manuel d’instructions peut provoquer des blessures
graves.
USD302-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･courant continu
･vitesse à vide
･tours ou alternances par minute
･nombre de frappes
ENC007-5
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux,
rincez-les à l'eau claire et consultez
immédiatement un médecin. Il y a risque de
perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.

14
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant de l'ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
009204
• Mettez toujours l'outil hors tension avant d'insérer
ou de retirer la batterie.
• Pour retirer la batterie, sortez-la de l'outil tout en
faisant glisser le bouton à l'avant de la batterie.
• Pour insérer la batterie, alignez sa languette sur
l'entaille qui se trouve à l'intérieur du carter, puis
glissez la batterie pour la mettre en place.
Insérez-la toujours bien à fond, jusqu'à ce qu'elle
se verrouille en émettant un léger clic. Si vous
pouvez voir la partie rouge de la face supérieure du
bouton, la batterie n'est pas parfaitement
verrouillée. Insérez-la à fond, jusqu'à ce que la
partie rouge ne soit plus visible. Sinon, elle risque
de tomber accidentellement de l'outil, en vous
blessant ou en blessant une personne se trouvant
près de vous.
• N'appliquez pas une force excessive lors de
l'insertion de la batterie. Si la batterie ne glisse pas
aisément, c'est qu'elle n'est pas insérée
correctement.
Interrupteur
1
009208
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
Pour mettre l'outil en marche, appuyez simplement sur la
gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
NOTE:
• Si vous maintenez la gâchette appuyée pendant
plus de 130 secondes, l'outil s'arrête.
Frein électrique
Cet outil est équipé d'un frein électrique. Si à plusieurs
reprises l'outil ne s'arrête pas rapidement après le
relâchement de la gâchette, faites-le réparer dans un
centre de service après-vente Makita.

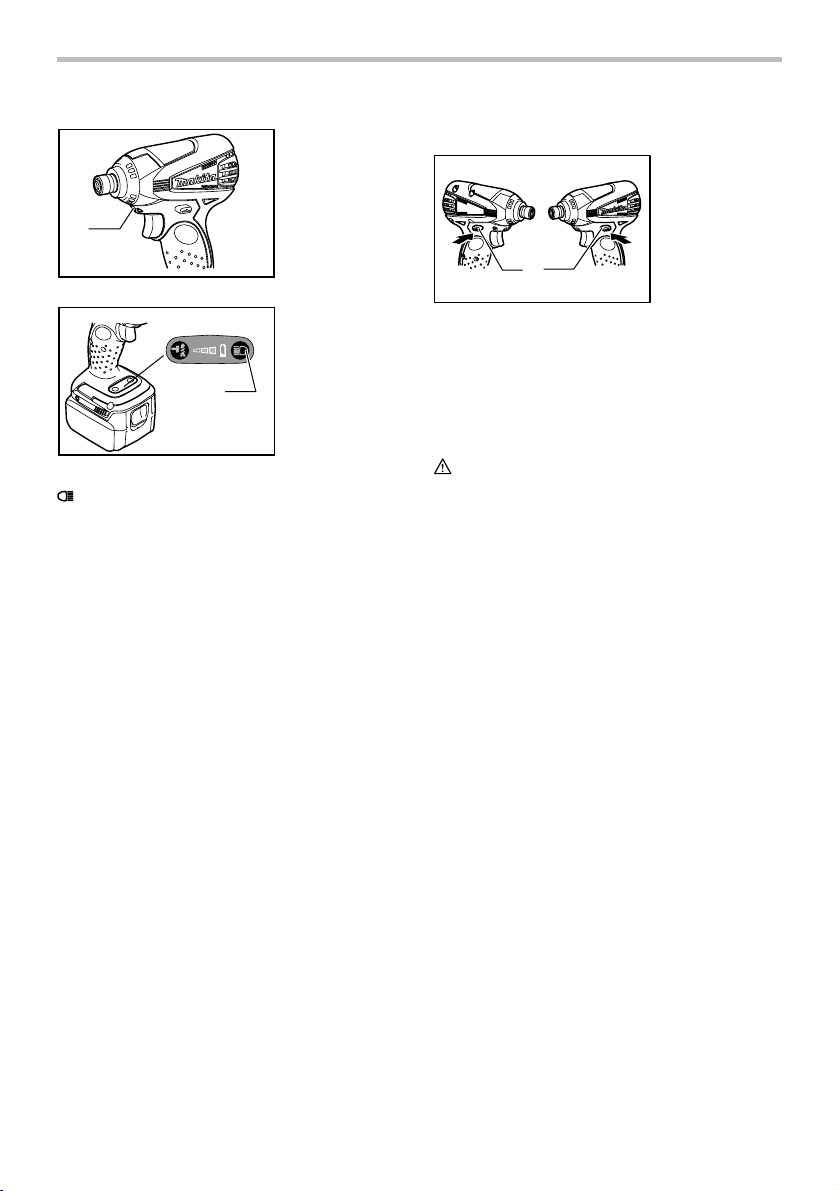

Allumage de la lampe avant
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
1. Gâchette
1. Partie rouge
2. Bouton
3. Batterie

15
1
009209
SH
1
011216
Chaque fois que vous appuyez sur le bouton d'éclairage
sur le tableau de commande, l'état de la lumière
passe de ON (marche) à OFF (arrêt) et de OFF (arrêt) à
ON (marche).
Lorsque le bouton d'éclairage est à ON (marche),
appuyez sur la gâchette pour allumer la lumière. Pour
l'éteindre, relâchez-la et la lumière s'éteindra après
environ 10 secondes.
Lorsque le bouton d'éclairage se trouve à OFF (arrêt), la
lumière ne s'allumera pas même si vous appuyez sur la
gâchette.
NOTE:
• Pour vérifier l'état de la lumière, appuyez sur la
gâchette. Lorsque la lumière s'allume quand vous
appuyez sur la gâchette, le bouton d'éclairage est à
ON (marche). Lorsque la lampe ne s'allume pas, le
bouton d'éclairage est à OFF (arrêt).
• Pour vérifier l'état de la lumière, appuyez sur la
gâchette. Lorsque la lumière s'allume quand vous
appuyez sur la gâchette, le bouton d'éclairage est à
ON (marche). Lorsque la lampe ne s'allume pas, le
bouton d'éclairage est à OFF (arrêt).
• On peut modifier l'état de l'éclairage environ 10
secondes après avoir relâché la gâchette.
Inverseur
AB
1
009211
L'outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d'une montre,
ou du côté B pour une rotation dans le sens inverse des
aiguilles d'une montre.
La pression sur la gâchette n'est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION:
• Vérifiez toujours le sens de rotation avant de mettre
l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
• Lorsque vous n'utilisez pas l'outil, placez toujours le
levier inverseur en position neutre.
1. Levier inverseur
1. Bouton
d'éclairage
1. Lampe

16
Modification de la force de
martelage
SH
SH
SH
SH
1
2
3
4
5
011217
Niveau de la force de
martelage affiché sur le
panneau
Nombre maximal
de coups Application Tâche
Rude
Moyenne
Doux
Serrage lorsqu’on a besoin de
force et de vitesse.
Serrage lorsqu'une bonne
finition est nécessaire.
On doit éviter de l'utiliser
lorsque le besoin de serrage
est trop important, car cela
pourrait bloquer une vis femelle
ou endommager la tête de la vis.
Travailler dans un matériau
de soutien/Serrer des vis
longues/Serrer des boulons.
Travailler sur la plaque de
finition, plaque de plâtre.
Serrer une vis à bascule/Serrer
des petites vis, comme des M6.
3 200/min
2 600/min
1 100/min
SH
SH
SH
3 400/min
2 800/min
1 300/min
LXDT01 LXDT02
011356
La force de martelage peut être réglée à trois niveaux:
puissante, moyenne et faible.
Ceci permet un serrage adéquat selon la tâche.
Chaque fois que vous appuyez sur le bouton de la force
de martelage , le nombre de coups change selon trois
niveaux.
Après environ une minute après avoir relâché la gâchette,
la force de martelage peut être modifiée.
NOTE:
• Lorsque tous les voyants du tableau de commande
s'éteignent, l'outil est arrêté pour économiser la
puissance de la batterie. Il est possible de vérifier le
niveau de la force de martelage en appuyant sur la
gâchette jusqu'au point de fonctionnement de
l'outil.
• Il est impossible de changer le niveau de la force de
martelage lors de l'utilisation de la gâchette.
Signal de batterie morte pour la
puissance restante de la batterie
SH
1
011220
1. Témoin DEL
1. Changé vers
trois niveaux
2. Rude
3. Moyenne
4. Doux
5. Bouton de la
force de
martelage

17
Si vous appuyez sur la gâchette lorsque la capacité
résiduelle de la batterie est très faible, le voyant DEL
clignotera.
Si l'outil est utilisé de manière continue lorsque le voyant
DEL clignote et que l'énergie de la batterie est presque
épuisée, le voyant DEL s'allumera et l'outil s'arrêtera.
Veuillez consulter le tableau suivant sur l'état du voyant
DEL et la capacité restante de la batterie.
État du voyant DEL
ARRÊT
Allumé
Clignote
Puissance restante de la batterie
Suffisante
20%
La puissance est très faible
et l'outil s’arrêtera.
011188
NOTE:
• Lorsque tous les voyants du tableau de commande
s'éteignent, l'outil est arrêté pour économiser la
puissance de la batterie. Il est possible de vérifier la
capacité restante de la batterie en appuyant sur la
gâchette jusqu'au point de fonctionnement de
l'outil.
• Tous les voyants du tableau de commande
s'éteignent environ une minute après avoir relâché
la gâchette.
• Lorsque la température de l'outil est élevée, le
voyant DEL peut clignoter ou s'allumer.
• Si le voyant DEL s'allume et que l'outil s'arrête
même avec une batterie rechargée, laissez l'outil
refroidir complètement. Si cela ne change rien,
cessez d'utiliser l'outil et faites-le réparer dans un
centre de service après-vente local Makita.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant d'effectuer tout
travail dessus.
Installation ou retrait de l'embout ou l'embout
à douille
12 mm
(15/32”)
9 mm
(3/8”)
001266
Utilisez exclusivement l'embout ou l'embout à douille du
modèle indiqué sur la figure.
1
2
009205
Pour installer le foret, insérez le foret à fond dans le
manchon.
Pour retirer l'embout, tirez le manchon dans le sens de la
flèche et dégagez l'embout.
NOTE:
• Si l'embout n'est pas inséré assez profondément
dans le manchon, celui-ci ne revient pas à sa
position d'origine et l'embout ne se trouve pas bien
assuré. En ce cas, insérez à nouveau l'embout
comme il est dit ci-dessus.
• S'il est difficile d'insérer l'embout, tirez sur le
manchon, puis insérez l'embout à l'intérieur aussi
loin que possible.
• Après avoir inséré le foret, assurez-vous qu'il est
bien en place. S'il sort du manchon, ne l'utilisez
pas.
Crochet
1
23
011186
L'outil est équipé d'un crochet pratique qui permet de le
suspendre temporairement. Il s'installe d'un côté comme
de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côté du carter de l'outil, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis et
enlevez-la.
1. Rainure
2. Crochet
3. Vis
1. Embout
2. Manchon

18
UTILISATION
009222
Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage et
le temps de serrage est donné à la figure.
120
100
80
60
40
20
0 1,0 2,0 3,0
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
Boulon standard
N.m
Couple de serrage
Temps de serrage (S)
Couple de serrage adéquat
(ft.lbs)
(14)
(29)
(43)
(58)
(72)
(87)
(9/16")
(9/16")
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009220
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
0 1,0 2,0 3,0
M12
M10
M8
(M12)
(M10)
(M8)
N.m
Couple de serrage
Temps de serrage
Couple de serrage adéquat
(ft.lbs) Boulon à haute résistance
(S)
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009221
Tenez votre outil fermement et placez la panne de
l'embout dans la tête de la vis. Appliquez à l'outil une
pression vers l'avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE:
• Utilisez l'embout qui convient à la tête de la vis/du
boulon utilisé(e).
• Lors de la pose de vis M8 ou d'un format plus petit,
choisissez une force de martelage adéquate et
dosez soigneusement la pression exercée sur la
gâchette, pour éviter d'endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si la force de martelage est excessive, vous vissez
la vis plus longtemps qu'illustré sur les figures. La
vis ou la pointe de l'embout pourrait être foirée,
endommagé, soumise à une pression excessive,
etc. Avant de commencer votre tâche, effectuez
toujours une vérification pour déterminer la durée
de serrage appropriée pour votre vis.
Le couple de serrage dépend d'un certain nombre de
facteurs, comme suit. Une fois le serrage terminé,
vérifiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de
serrage diminue.
2. Embout ou embout à douille
L'utilisation d'un embout ou un embout à douille de
mauvaise dimension entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie
du boulon sont les mêmes, le couple de
serrage variera en fonction du diamètre de
boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en
fonction du coefficient de couple, de la
catégorie du boulon et de la longueur du
boulon.
4. Le couple de serrage est affecté par la façon dont
vous tenez l'outil ou la pièce, ou par la position de
vissage.
5. Le fonctionnement de l'outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est arrêté et que
la batterie a été retirée avant de tenter d'effectuer
une inspection ou un entretien; sauf en ce qui
concerne le dépannage lié à la lumière.
Nettoyage
Essuyez régulièrement l'extérieur (le corps) de l'outil
avec un chiffon imprégné d'eau savonneuse.

19
ATTENTION:
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Dépannage
Problème Statut de la lumière/Statut du voyant DEL/Statut de l’outil Mesures à prendre
L’outil s'arrête
durant l'utilisation.
Le voyant DEL signalant que la batterie
est morte s’allume.
La lumière clignote une fois par seconde.
La lumière clignote cinq fois par seconde.
La gâchette a été maintenue appuyée
pendant plus de 130 secondes.
Autres symptômes
Si cela ne change rien, cessez d'utiliser l'outil et
faites-le réparer dans un centre de service
après-vente local Makita.
Patientez jusqu’à ce qu’il refroidisse
complètement. L’outil redémarrera lorsque sa
température sera redescendue.
Le niveau de puissance restant de la batterie
est faible. Chargez la batterie.
Si le voyant DEL reste allumé même après le
chargement de la batterie, la température de
l’outil est élevée.
L’outil a une température élevée. Patientez
jusqu’à ce qu’il refroidisse complètement. L’outil
redémarrera lorsque sa température sera redescendue.
Si le moteur demeure verrouillé, cessez d'utiliser
l'outil et faites-le réparer dans un centre de
service après-vente local Makita.
(Si l’outil s’est arrêté à cause du verrouillage du
moteur, retirez la batterie puis insérez-la à
nouveau ou relâchez la gâchette pendant plus
de 60 secondes pour redémarrer l’outil.)
Utilisez l'outil lorsque le moteur n’est pas verrouillé.
Relâchez la gâchette.
Cessez d'utiliser l'outil et faites-le réparer par un
centre de service après-vente local Makita.
011187
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets de vis
• Crochet
• Mallette de transport en plastique
• Les divers types de batteries et chargeurs Makita
authentiques

20
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
