ARABLE Mark 2 Bridge User manual

ARABLE MARK 2
QUICK START GUIDE
Languages included in this manual:
DE ES FR HU
PL PT RU UK
中文

Get to Know Your Mark 2
Bird spike slots
Function indicator lights
Set up and battery check button
Shortwave radiometer
and spectrometer
Longwave radiometer
and infrared temperature
Top dome features
Underside features
Canopy sensors: longwave radiometer
and infrared temperature
Canopy sensors: shortwave radiometer
and spectrometer
Status indicator light
Air temperature/humidity/pressure
Antenna
Charging indicator
Base mount
Auxiliary port
1

The button
Function indicator lights
The Mark 2 is controlled
by one button.
The length of the button
press determines
the function.
SHORT PRESS < 2 seconds
Function: Check battery and deployment status
MEDIIUM PRESS 5 - 10 seconds
Function: Turn on/o (deploy/undeploy)
LONG PRESS 15+ seconds
Function: Reset device
*On long press, all four function indicator lights flash blue for 5 seconds and
then turn OFF. Once this happens, the device will return to the deployment state
it was in prior to reset.
<2
SEC
5-10
SEC
The LED lights around the Arable logo indicate the state of network connectivity,
GPS connection, battery level, and sensor status.
Connectivity
Sensors GPS
Battery
2
15+
SEC

Be Prepared Before Going to the Field

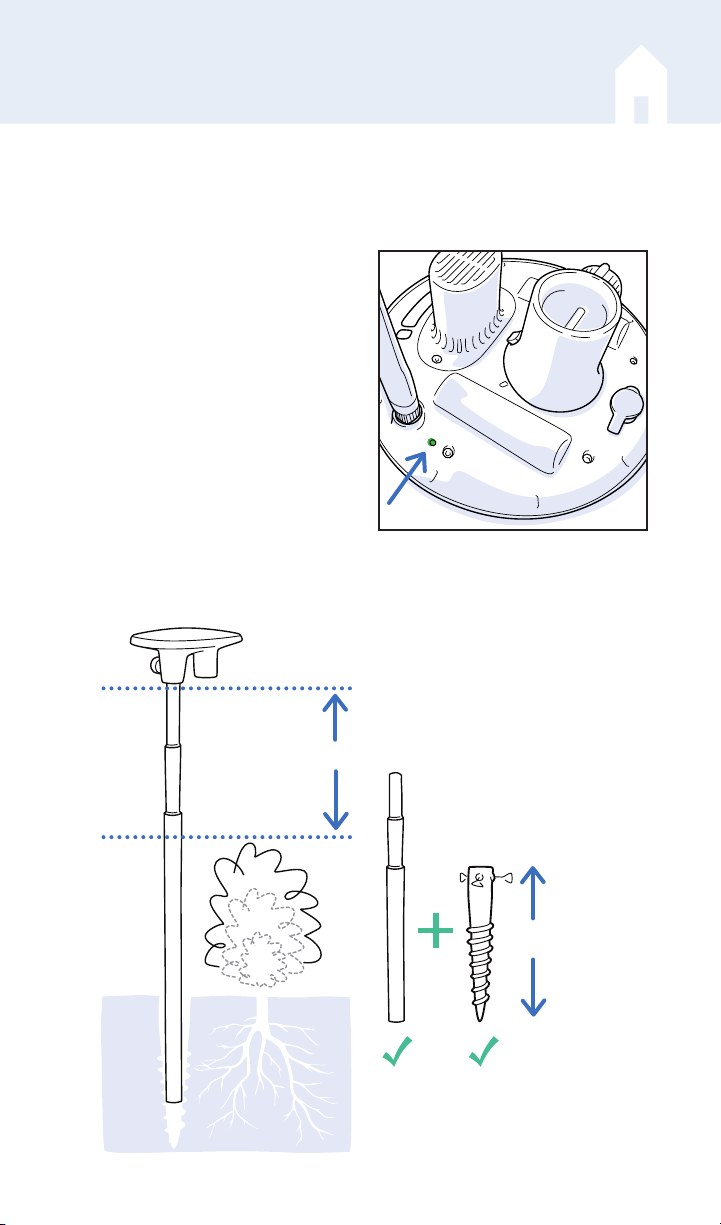

2. Plan pole height & obtain installation accessories
40 cm (16”)
50-100 cm (20-40”)
IMPORTANT! Wait until you’re at your planned installation location
before attempting deployment. Devices will not successfully deploy
indoors.
1. Charge the Mark 2 using
the included AC power
adapter
The charging indicator light on the underside
of the Mark is orange when charging and
turns green when fully charged. Your Mark
should be fully charged before deployment.
3

3. Install Arable Ground Anchor (if using) and pole
4. Insert bird deterrent spikes
Devices are
shipped with a
protective film over
the dome. Remove
the plastic film
after installing bird
spikes. If the film
has already been
removed, wipe the
dome with a soft
cloth to make sure
it’s free of debris
and fingerprints.
5. Make sure the antenna is
pointing down
Older versions of the Mark 2 have a bendable
antenna.
Newer versions have a rigid antenna that points
down.
1 2
34
4
Deploying in the Field

ANY RED LIGHTS?
Refer to Troubleshooting
on page 9
Deploying in the Field
6. Deploy (turn ON) your device
The function indicator lights will flash blue and then turn green, one at a time starting with
the battery light, in a clockwise direction. This may take a few minutes.
The Mark 2 is successfully deployed when all four lights are green.
Note: If the lights blink blue and turn o in a counterclockwise direction, the device has just
undeployed. Repeat Step 6.
5
SEC
7. Verify deployment
Short-press the button (< 2 seconds) and check the status indicator light on the underside
of the device. A green light indicates successful deployment. If the light is red, refer to
Troubleshooting on page 9.
Connecting Successful
Failure Undeployed
ALL GREEN LIGHTS
Successfully deployed
Connecting
Press and hold the button for 5 seconds
to deploy.
5

ANY RED LIGHTS?
Refer to Troubleshooting
on page 9
8. Mount device on pole
Locate canopy sensors on the underside of the device.
Correct: sensors over canopy
Incorrect: device is
too low/inside canopy
Incorrect: sensors aimed
away from plants
Incorrect: sensors oriented
away from equator
Correct: sensors oriented
toward equator
Place the Mark on the pole and rotate to position canopy sensors over the crop and oriented
towards the equator. Tighten the mounting screw. If using a telescoping pole, raise pole to
correct height, approximately 1 meter (40") above maximum canopy height.
6

9. Install Arable Bridge, if using
Refer to the Bridge Quick Start Guide for installation instructions.
7
Deploying in the Field
11. Name the device in Arable’s platform
In order to complete the deployment
process, you must name the device in
Arable’s web or mobile app.
Your newly-deployed Mark will appear as
“Untitled Location.” Log into either app
to rename the device.
Please note that some readings
(e.g., NDVI, chlorophyll index) are
aggregated daily and may take up to
24 hours to become available.
10. Install Arable Solar
Refer to the Solar Quick Start Guide for instructions.
Scan for Bridge Guide
Scan for Solar Guide

8
Undeploying Your Mark
Undeploy (turn OFF) your Mark
To undeploy, press and hold the button for 5 seconds. All four function indicator lights will
flash blue, then shut o one at a time in a counterclockwise direction beginning with the GPS
light. The undeployment process should take about 30 seconds. When all four lights have shut
o, the device has successfully undeployed.
Verify undeployment by pressing the top button for 1 second. Once pressed, immediately
check the LED on the bottom of the Mark. If yellow, the device has been undeployed. If green,
try undeploying your Mark once more.
Once undeployed, remove bird spikes and wipe the device clean with a soft, dry cloth. Store
the device in a cool, dry location until your planned reinstallation date.

9
Troubleshooting
Having problems?
Function indicator light key:
If any of the function indicator lights are red:
Battery: Charge the Mark with the AC wall adapter until the charging indicator
light on the underside of the device is green.
Sensors: There is an issue with the sensors. Attempt a hard reset with a 15-second
button press. If the light is still red after reset, contact Arable Support.
Connectivity: There is inadequate cellular connectivity in this location. Attempt a hard reset
with a 15-second button press. If the light is still red, try moving the device to
another location in your field.
GPS: Make sure your device is deployed outdoors. Even outdoors, it may need some
time to acquire a GPS signal. Your device can deploy without GPS and acquire
a signal later. If the device location does not appear in the web or mobile app
after your device has synced, reach out to Arable Support with your device's
GPS coordinates for a manual override.
In process of connecting/testing
Success
Failure
Undeployed
support.arable.com
[email protected]
Questions?
Click or tap in app

10
