Arrow Storage Products IWA1012 Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
727420119
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
10’ x 12’ 115 Sq. Ft. 775 Cu. Ft. 123 1/4” 145 3/4” 90 5/8” 118 1/4” 140 1/2” 89 3/8” 55 1/2” 69 1/4”
3,0 m x 3,7 m 10,7 m221,9 m3313,1 cm 370,2 cm 230,2 cm 300,4 cm 356,9 cm 227,0 cm 141,0 cm 175,9 cm

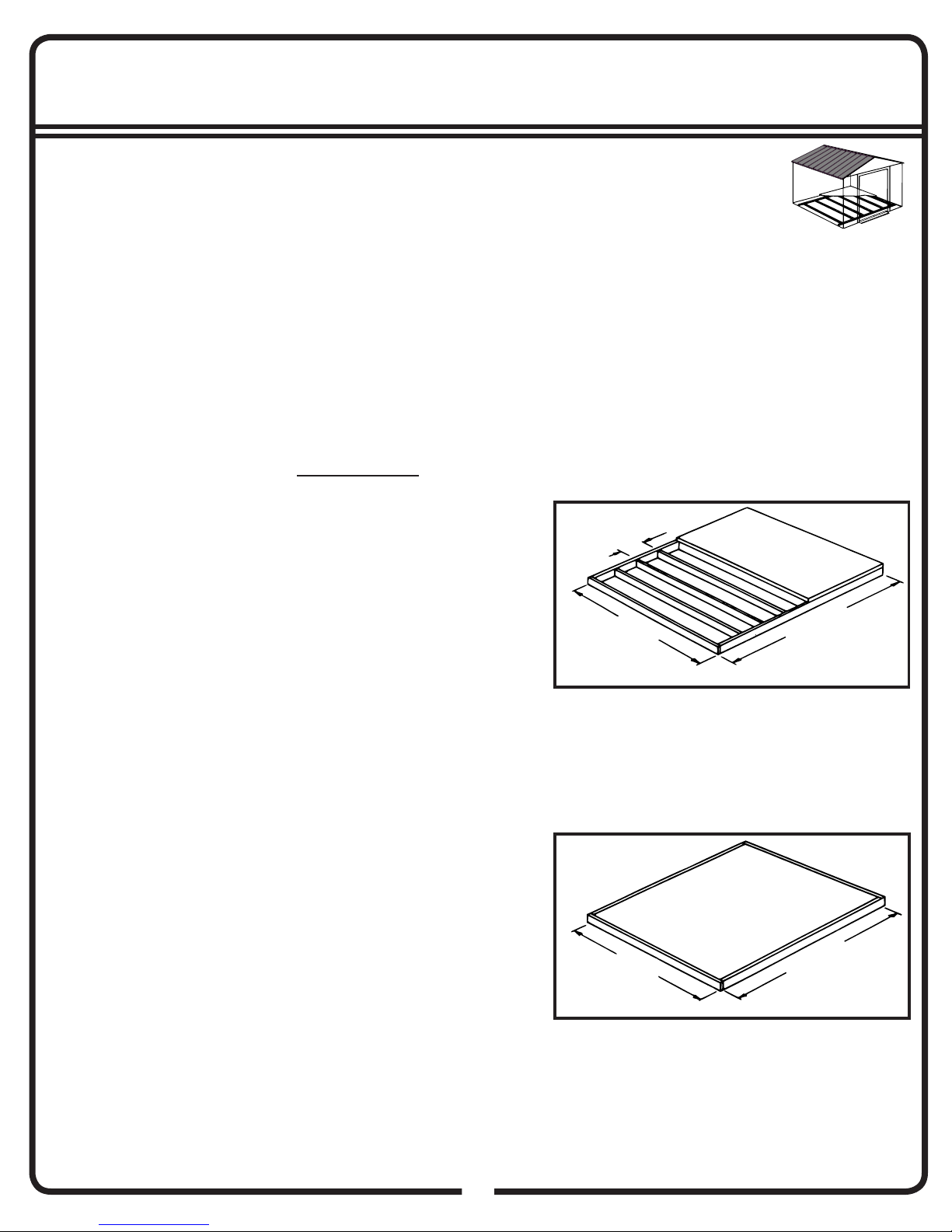

For proper base construction see page 14
†
†
Nominal Size
10’ x 12’
Base
Size
121” x 143 1/4”
307,3 cm x 363,9 cm
01GD
IWA1012
Model No. IWC1012
LWIWA1012

GB: Assembly manual in additional languages available online.
Scan QR code below to access.
FR: Manuel de montage disponible en ligne dans d’autres langues.
Pour y accéder, scannez le code QR ci-dessous.
SP: Manual de montaje en idiomas adicionales disponible online.
Escanee el código QR a continuación para acceder.
DE: Montageanleitung in zusätzlichen Sprachen online verfügbar.
Scannen Sie den QR-Code unten, um darauf zuzugreifen.
I T: Manuale dell’assemblea in altre lingue disponibile online.
Per accedere effettua la scansione del codice QR in basso.
P T: Manual de montagem disponível em outros idiomas online.
Digitalize o código QR abaixo para obter acesso.
D T: Samlingshåndbog i yderligere sprog til rådighed online.
Scan QR kode nedenunder for at få adgang.
SK:Nainternetejekdispozíciinávodnazostavenievďalšíchjazykoch.
Dostanete sa k nemu naskenovaním kódu QR.
CZ:Návodkmontáživdalšíchjazycíchjekdispozicivonlineverzi.
 PřístupzískáteponaskenováníQRkóduníže.
HU: Azösszeszerelésiútmutatótovábbinyelvekeniselérhetőonline.
A hozzáféréshez olvassa be az alábbi QR-kódot.
GR: Υπάρχειδιαθέσιμοστοδιαδίκτυοτοεγχειρίδιοσυναρμολόγησης
 σεπερισσότερεςγλώσσες.Σαρώστετονπαρακάτωκώδικα 
 QRγιανααποκτήσετεπρόσβαση.
P/N 6PP722621216

03GD
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
†
†
Dimensions extérieures
(de rebord d’abattant à rebord d’abattant)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
10’ x 12’ 115 Sq. Ft. 775 Cu. Ft. 123 1/4” 145 3/4” 90 5/8” 118 1/4” 140 1/2” 89 3/8” 55 1/2” 69 1/4”
3,0 m x 3,7 m 10,7 m221,9 m3313,1 cm 370,2 cm 230,2 cm 300,4 cm 356,9 cm 227,0 cm 141,0 cm 175,9 cm
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
10’ x 12’ 115 Sq. Ft. 775 Cu. Ft. 123 1/4” 145 3/4” 90 5/8” 118 1/4” 140 1/2” 89 3/8” 55 1/2” 69 1/4”
3,0 m x 3,7 m 10,7 m221,9 m3313,1 cm 370,2 cm 230,2 cm 300,4 cm 356,9 cm 227,0 cm 141,0 cm 175,9 cm
3
121” x 143 1/4”
307,3 cm x 363,9 cm
121” x 143 1/4”
307,3 cm x 363,9 cm

4
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
04GC
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les différentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES /
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
VORSICHT
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

5
05GC
• The best location is a level area with good drainage.
ASSEMBLY /
ASSEMBLAGE / ENSAMBLAR / MONTAGE
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
For missing or damaged parts contact Customer Service. Do not return to store.
1-800-851-1085 or [email protected]
Si des pièces manquent ou sont endommagées, s’adresser au Service après-vente. Ne rien renvoyer au magasin.
Si hay piezas faltantes o dañadas, comuníquese con el Servicio de Atención al Cliente. No devuelva el producto a la tienda.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
Wooden Panel Care: You must treat both side of the wood panels with an environmentally friendly stain and a (polyure-
thane) sealant or quality exterior paint prior to panel installation. Your dealer will be able to recommend a suitable product
for this purpose. WARNING! Both sides of the wooden panels must be treated equally or future problems may occur with
the panels. When installing your wood panels, if you notice slight warpage, it is recommended using an adhesive between
wooden panels and metal parts.
Entretien des panneaux en bois: Vous devez traiter les deux côtés des panneaux en bois avec une teinture sans danger
pour l’environnement et un enduit (au polyuréthane) ou une peinture d’extérieur de haute qualité avant d’installer le pan-
neau avant. Votre détaillant sera en mesure de vous recommander un produit adapté à cette fi n. AVERTISSEMENT ! Les
deux côtés des panneaux en bois doivent être traités de la même façon, sans quoi des problèmes pourraient survenir
avec les panneaux. Lors de l’installation de vos panneaux en bois, si vous remarquez un léger voilage, il est recommandé
d’utiliser de l’adhésif entre les panneaux de bois et les pièces métalliques.
Cuidado del Panel de Madera: usted debe tratar ambos lados de los paneles de madera con una tintura amigable para el
ambiente y un sellante (poliuretano) o pintura para exteriores antes de realizar la instalación. Su distribuidor podrá recom-
endarle un producto adecuado para este propósito. ¡ADVERTENCIA! Ambos lados de los paneles de madera deben ser
tratados de la misma manera o pueden surgir problemas con los paneles. Al instalar sus paneles de madera, si usted nota
una leve deformación, se recomienda utilizar adhesivo entre los paneles de madera y las partes de metal.

6
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
06GC

7
1 65103 Hex Nut (#8-32) 159
2 65923 Small Bolt (#8-32 x 3/8) (10 mm) 159
3 65004 Small Screw (#8AB x 5/16) (8 mm) 460
4 65900A Black Screw (#10B x 1/2) (13 mm) 8
5 66646 Washer Sheet 6
6 66183L Left Roof Trim Cap 2
7 66183R Right Roof Trim Cap 2
8 66769 Door Slide 4
9 66382 Lower Door Guide 4
10 67545 Weather Stripping 1
11 67468 Peak Cap 2
12 66045 Handle 2
13 6228 Track Support 2
4
HARDWARE LIST 07GD
1
Hardware Views by Key No.
3
Key
No.
Part
No.
Part
Description Qty. List
2
5
7
4
8 9
10 11
6
12
13

1 65103 Écrou hexagonal (#8-32) 159
2 65923 Petit boulon (#8-32 x 3/8) (10 mm) 159
3 65004 Petite vis (#8AB x 5/16) (8 mm) 460
4 65900A 8
5 66646 Plaque de rondelles 6
6 66183L Embout de garniture de toit gauche 2
7 66183R Embout de garniture de toit droit 2
8 66769 4
9 66382 4
10 67545 Ruban de calfeutrage 1
11 67468 Embout faîte 2
12 66045 Poignée 2
13 6228 Support de rail 2
8
Rep Réf.
pièce Description
de la pièce Qté.
N.º
Ref.
N.º
de pieza Descripción
de la pieza Cant.
Vis noire #10Bx1/2 po (13 mm)
Coulisseau de porte
Guide de porte inférieur
Rodamiento de la puerta
Guía inferior de la puerta
1 65103 Tuerca hexagonal (#8-32) 159
2 65923 Perno pequeño (#8-32 x 3/8) (10 mm) 159
3 65004 Tornillo pequeño (#8AB x 5/16) (8 mm) 460
4 65900A Tornillo negro (#10B x 1/2) (13 mm) 8
5 66646 Plancha de arandelas 6
6 66183L Tope izquierdo del contramarco del techo 2
7 66183R Tope derecho del contramarco del techo 2
8 66769 4
9 66382 4
10 67545 Burlete 1
11 67468 Tope de la cumbrera 2
12 66045 Manija 2
13 6228 Soporte de riel 2
4
08GD
1 3
2
5
7
Éléments de visserie par n° de
repère
Vistas de los tornillos por
n.º de referencia
LISTE DES PIÈCES / LISTA DE PIEZAS
4
8 9
10 11
6
12
13

6
12 8934 Ramp 1
13 9367 Front Floor Frame 2
14 11224 Rear Floor Frame 2
15 11226 Side Floor Frame 4
16 11223 Door Jamb 2
17 80165 Left Corner Post 2
18 11222 Right Corner Post 2
19 11218 Side Splice Post 4
20 11219 Splice Post 2
21 11225 Right Rear Wall Angle 1
22 80167 Left Rear Wall Angle 1
23 6403 Door Track Splice 1
24 9366 Door Track 2
25 11228 Side Wall Angle 4
26 11220 Front Wall Channel 2
27 11221 Siding Stud 8
28 8576 Right Gable 2
29 8577 Left Gable 2
30 6635 Gable Brace 4
31 9009 Gable Brace 2
32 9204 Roof Beam Brace 2
33 10568 Roof Beam 8
34 9086 Right Roof Panel 2
35 9087 Left Roof Panel 2
36 7743 Roof Panel 6
37 6868 Ridge Cap 1
38 6869 Ridge Cap 2
39 6014 Side Roof Trim 2
40 6015 Side Roof Trim 4
41 10472 Door 2
42 6301 Vertical Door Brace 2
43 3719 Door Handle Brace 2
44 10497 Horizontal Door Brace 4
45 69835 Edge Trim Green 4
46 66872 Plastic Trim 10
Key
No.
Part
No.
Part
Description
Qty.
List
24
21,22
25
16
26
43
37,38
PARTS LIST...
9
09GD
Selected End Views by Key No.
19,20
13,14,15
12
17,18
23
27,42 30,31
33
39,40 44
45
32

6
12 8934 Seuil 1
13 9367 Cadre de plancher avant 2
14 11224 Cadre de plancher arrière 2
15 11126 Cadre de plancher latéral 4
16 11223 Jambage de porte 2
17 80165 Poteau d’angle gauche 2
18 11222 Poteau d’angle droit 2
19 11218 Poteau de jointure latéral 4
20 11219 Poteau de jointure 2
21 11225 Cornière arrière droite 1
22 80167 Cornière arrière gauche 1
23 6403 Jonction de rail de porte 1
24 9366 Rail de porte 2
25 11228 Profi lé angulaire de mur droit 4
26 11220 Moulure de mur avant 2
27 11221 Montant de fi xation de plaques 8
28 8576 Pignon droit 2
29 8577 Pignon gauche 2
30 6635 Renfort de pignon 4
31 9009 Renfort de pignon 2
32 9204 Contrefi che de poutre de toit 2
33 10568 Poutre de toit 8
34 9086 Panneau de toit droit 2
35 9087 Panneau de toit gauche 2
36 7743 Panneau de toit 6
37 6868 Profi lé de faîte 1
38 6869 Profi lé de faîte 2
39 6014 Finition de toit côté droit 2
40 6015 Finition de toit côté gauche 4
41 10472 Porte 2
42 6301 Renfort de porte vertical 2
43 3719 Renfort de poignée de porte 2
44 10497 Renfort de porte horizontal 4
45 69835 Garniture de bord (Vert) 4
46 66872 Bordure plastique 10
10
FR-09GD
LISTE DES PIÈCES...
Rep. Réf.
pièce Description de la pièce Qté. OK Profi ls de pièces par n° de repère
24
21,22
25
16
26
43
37,38
19,20
13,14,15
12
17,18
23
27,42 30,31
33
39,40 44
45
32

6
12 8934 Rampa 1
13 9367 Tirante delantero del piso 2
14 11224 Tirante posterior del piso 2
15 11226 Tirante lateral del piso 4
16 11223 Jamba de la puerta 2
17 80165 Poste esquinero izquierdo 2
18 11222 Poste esquinero derecho 2
19 11218 lateral poste de empalme 4
20 11219 Poste de empalme 2
21 11225 Ángulo de la pared trasera derecha 1
22 80167 Ángulo de la pared trasera izquierda 1
23 6403 Riel de la puerta empalme 1
24 9366 Riel de la puerta 2
25 11228 Ángulo de pared lateral derecho 4
26 11220 Canaleta de la pared de enfrente 2
27 11221 Travesaño para revestimiento 8
28 8576 Gablete derecho 2
29 8577 Gablete izquierdo 2
30 6635 Abrazadera del gablete 4
31 9009 Abrazadera del gablete 2
32 9204 Abrazadera de la viga del techo 2
33 10568 Viga del techo 8
34 9086 Panel del techo derecho 2
35 9087 Panel del techo izquierdo 2
36 7743 Panel del techo 6
37 6868 Tapa del Caballete 1
38 6869 Tapa del Caballete 2
39 6014 Adorno del Techo Lateral derecho 2
40 6015 Adorno del Techo Lateral izquierdo 4
41 10472 Puerta 2
42 6301 Abrazadera vertical de la puerta 2
43 3719 Abrazadera de la manija de la puerta 2
44 10497 Abrazadera horizontal de la puerta 4
45 69835 Contramarco del borde 4
46 66872 Perfi l de plástico 10
11
SP-09GD
LISTA DE PIEZAS...
N.º
Ref.
N.º de
pieza Descripción de la pieza Cant. Vistas de los extremos
seleccionadas por n.º de referencia
24
21,22
25
16
26
43
37,38
19,20
13,14,15
12
17,18
23
27,42 30,31
33
39,40 44
45
32

ASSEMBLY BY KEY NO. / PIÈCES PAR N° DE REPÈRE /
MONTAJE POR N.º DE REFERENCIA
12
12GD
21
18
19
15
16
17
20
14
12
18
17
13
13
14
15
15
15
16
35
34
36
38
44
44
19
19
22
23 24
24
25
25
25
25
26
26
27
27
27
27
27
19 27
28
28
29
29
30
30
30
30
31
31
32
32
33 33
33
33
33
3333
33
34
35
36
36
36
36
36
37
38
39
39
40
40
40
40
41
41
42 42
43
43
44
44
45
45
45
45
HORIZONTAL PANEL INSTALLATION / INSTALLATION DU PANNEAU HORIZONTAL / INSTALACION DEL PANEL HORIZONTAL

ASSEMBLY BY KEY NO. / PIÈCES PAR N° DE REPÈRE /
MONTAJE POR N.º DE REFERENCIA
13
13GD
21
18
19
15
16
17
20
14
12
18
17
13
13
14
15
15
15
16
35
34
36
38
44
44
19
19
22
23 24
24
25
25
25
25
26
26
27
27
27
27
27
19 27
28
28
29
29
30
30
30
30
31
31
32
32
33 33
33
33
33
3333
33
34
35
36
36
36
36
36
37
38
39
39
40
40
40
40
41
41
42 42
43
43
44
44
45
45
45
45
20
VERTICAL PANEL INSTALLATION / INSTALLATION DU PANNEAU VERTICAL / INSTALACION DEL PANEL VERTICAL

14
ASSEMBLY OVERVIEW / APERÇU DE L’ASSEMBLAGE /
VISTA GENERAL DEL MONTAJE
14GD
1
2
3
4
5
6

15
No matter which of the options below you choose for a base, an ARROW ANCHORING KIT is
recommended as an effective method of properly securing your building after assembly is complete.
OPTION 1: Directly on ground (earth)
Assemble your building directly on level ground (grass, dirt, rock, sand, etc.). If you choose this option Arrow has a simple kit available
to provide a fl oor inside the shed to keep stored items off the ground. This kit can be used to support a plywood fl oor (wood not
included) or be fi lled with sand/rock to provide a solid surface. (Order No. FB1014-A or 68387-A)
OPTION 2: Wood Platform
If you decide to build your own base, be sure to select the appropriate materials.
These are the recommended materials for your base:
• 2 x 4's (38 mm x 89 mm) Pressure Treated Lumber • 5/8" (15,5 mm) 4 x 8 (1220 mm x 2440 mm) Plywood-exterior grade
• 10 & 4 penny Galvanized Nails • Concrete Blocks (optional)
NOTE: Pressure Treated Lumber must not be used where it will make contact with your storage building. The properties of
Pressure Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage
building your warranty will be voided.
The platform should be level and fl at (free of bumps, ridges etc.)
to provide good support for the building. The necessary materials
may be obtained from your local lumber yard.
To construct the base follow instructions and diagram.
Construct frame (using 10 penny galvanized nails)
Measure 16"/24" (40,6 cm/61,0 cm) sections to construct
inside frame (see diagram)
Secure plywood to frame (using 4 penny galvanized nails)
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick. It must be level
and fl at to provide good support for the frame.
The following are the recommended materials for your base.
• 1 x 4's (19 mm x 89 mm) (will be removed once the concrete cures)
• Concrete • Sheet of 6 mil plastic
• We recommend for a proper strength concrete to use a mix of:
1 part cement • 3 parts pea sized gravel • 2 1/2 parts clean sand
Prepare the Site/Construct a Base
1. Dig a square, 6" (15,2 cm) deep into the ground (remove grass).
2. Fill up to 4" (10,2 cm) in the square with gravel and tamp fi rm.
3. Cover gravel with a sheet of 6 mil plastic.
4. Construct a wood frame using four planks of 1x4 (19 mm x 89 mm)
lumber.
5. Pour in concrete to fi ll in the hole and the frame giving a
total of 4" (10,2 cm) thick concrete. Be sure surface is level.
CONSTRUCTING A BASE...
FRONT
(DOOR)
FRONT
(DOOR)
Note: Finished Slab dimensions, with lumber removed.
Note: Platform/Slab will extend 9/16" (1,4 cm) beyond
fl oor frame on all four sides. Seal this 9/16" (1,4 cm)
of wood with a roofi ng cement (not included), or bevel
this 9/16" (1,4 cm) of concrete when pouring, for good
water drainage.
121”
307,3 cm
16"/24"
40,6 cm/61,0 cm
143 1/4”
363,9 cm
121”
307,3 cm
143 1/4”
363,9 cm
15GD

16
Quelque que soit l’option ci-dessous choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est
recommandé pour amarrer solidement l’abri une fois que le montage est terminé.
OPTION 1 : À MÊME LE SOL (TERRE)
Monter l’abri directement sur un sol de niveau (herbe, terre, pierre, sable, etc.). Si cette option est choisie, Arrow propose un cadre
préfabriqué simple pour créer un plancher à l’intérieur de l’abri afi n de garder les objets entreposés au-dessus du sol. Ce cadre peut
servir de support à un plancher en contreplaqué (bois non fourni) ou être rempli de sable/pierres pour créer une surface solide (n° de
commande FB1014-A ou 68387-A).
OPTION 2 : PLATEFORME EN BOIS
Pour construire soi-même une base, veiller à choisir des matériaux appropriés.
Les matériaux recommandés pour la base sont les suivants :
• Montants 2 x 4 (38 mm x 89 mm) en bois traité sous pression • Panneaux 4 x 8 (1220 mm x 2440 mm) de 5/8” (15,5 mm) en
contreplaqué pour extérieur • Clous galvanisé de 10d et 4d • Parpaings de béton (facultatif)
REMARQUE : Ne pas utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour effet d’annuIer la garantie.
La plateforme doit être plate et de niveau (sans bosses, arêtes, etc.)
afi n d’offrir un bon support à l’abri. Les matériaux nécessaires peuvent
s’obtenir auprès d’un fournisseur de bois d’œuvre local.
Pour construire la base, suivre les instructions et les schémas.
Construire le cadre (utiliser des clous galvanisés 10d)
Prévoir des baies de 16”/24” (40,6 cm/61,0 cm) à l’intérieur du
cadre (voir le schéma)
Attacher le contreplaqué au cadre (avec des clous galvanisés 4d)
OPTION 3: DALLE EN BETON
La dalle doit avoir au moins 4” (10,2 cm) d’épaisseur. Elle doit
être plane et de niveau afi n d’offrir un bon support pour le cadre.
Les matériaux recommandés pour la base sont les suivants :
• Planches 1 x 4 (19 mm x 89 mm) (seront enlevés une fois que le
béton a durci) • Béton • Membrane de plastique de 0,15 mm
• Pour produire un béton de bonne résistance, le mélange préconisé
est le suivant : • 1 volume de ciment • 3 volumes de gravillon • 2,5
volumes de sable propre
Préparer le terrain et construire la base
1. Creuser un carré de 6” (15,2 cm) de profondeur dans le sol
(enlever l’herbe).
2. Remplir jusqu’à 4” (10,2 cm) du carré de gravillon et tasser
fermement.
3. Couvrir le gravillon d’une membrane de plastique de 0,15 mm.
4. Assembler un coffrage en bois avec quatre planches de 1 x 4 (19 mm x 89 mm).
5. Couler le béton dans le trou et le coffrage sur une épaisseur totale de 4” (10,2 cm). S’assurer que la surface est de niveau.
CONSTRUIRE UNE BASE...
FR-15GD
Remarque : dimensions fi nies de la dalle, sans le bois.
AVANT
(PORTE)
Remarque : La dalle ou plateforme dépasse de 9/16”
(1,4 cm) au-delà du cadre de plancher sur les quatre
côtés. Sceller la bande de bois de 9/16” (1,4 cm) avec
une colle pour toiture (non fournie) ou couler la bordure
de béton de 9/16” (1,4 cm) en biseau pour assurer un
bon écoulement de l’eau.
AVANT
(PORTE)
121”
307,3 cm
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
143 1/4”
363,9 cm
143 1/4”
363,9 cm

17
CONSTRUIR UNA BASE...SP-15GD
Independientemente de las siguientes opciones que elija como base, se recomienda un KIT DE SUJECIÓN
ARROW como método efi caz para sujetar adecuadamente su cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Directamente sobre el suelo (tierra)
Ensamble su cobertizo directamente sobre tierra fi rme (césped, tierra, roca, arena, etc.). Si elige esta opción, Arrow tiene un
kit simple disponible para proporcionar un piso dentro del cobertizo para mantener los artículos almacenados separados del
piso. Este kit se puede usar como soporte para un piso de madera terciada (madera no incluida) o llenar con arena o roca para
proporcionar una superfi cie sólida. (Pedido No. FB1014-A o 68387-A)
OPCIÓN 2: Plataforma de madera
Si decide construir su propia base, asegúrese de elegir los materiales apropiados.
Estos son los materiales recomendados para su base:
• Madera tratada a presión de 38 mm x 89 mm (2 x 4) • Conglomerado de madera para exteriores de 15,5 mm x 1220 mm x
2440 mm (5/8” x 4 x 8) • Clavos galvanizados de 10 & 4 penny • Bloques de concreto (opcional)
NOTA: La madera tratada a presión no debe utilizarse en lugares donde haga contacto con la estructura de almacenamiento.
Las propiedades de la madera tratada a presión acelerarán la corrosión. Si la madera tratada a presión entra en contacto
con la estructura de almacenamiento, se anulará su garantía.
La plataforma debe estar nivelada y plana (libre de protuberancias,
rugosidades, etc.) para ofrecer una buena base de sustento para el
cobertizo. Puede obtener los materiales necesarios de su maderera local.
Para construir la base, siga las instrucciones y el diagrama.
Construya el entramado (utilizando los clavos galvanizados de 10 penny)
Mida secciones de 40,6 cm/61,0 cm (16”/24”) para construir el
entramado interior (ver el diagrama)
Fije el conglomerado de madera al entramado (utilizando los clavos
galvanizados de 4 penny)
OPCIÓN 3: Losa de concreto
La losa debe tener un espesor mínimo de 10,2 cm (4”). Debe estar
nivelada y plana para ofrecer una buena base de sustento para el
entramado.
Se recomiendan los siguientes materiales para su base:
• Tirantes de madera de 19 mm x 89 mm (1 x 4) (que se retiran una vez
que haya fraguado el concreto)
• Concreto • Lámina plástica de 0,15 mm
• Para lograr un concreto de buena resistencia, recomendamos una
mezcla de: 1 parte de cemento • 3 partes de grava de tamaño pequeño
• 2 partes y 1/2 de arena limpia
Prepare el sitio/Construya la base
1. Cave un cuadrado de 15,2 cm (6”) de profundidad en la tierra
(elimine el césped).
2. Llene dicho cuadrado hasta 10,2 cm (4”) con grava y aprisione fi rmemente.
3. Cubra la grava con una lámina de plástico de 0,15 mm.
4. Construya un marco con 4 tirantes de madera de 19 mm x 89 mm (1 x 4).
5. Vierta el concreto para llenar el hueco y el marco, con un espesor total de 10,2 cm (4”) de concreto. Asegúrese que la superfi cie
esté nivelada.
Nota: Las dimensiones de la losa terminada, con la
madera retirada.
Nota: La plataforma o losa debe extenderse 1,4 cm
(9/16”) más allá del entramado del piso en los cuatro
lados. Selle esta saliente con cemento para techado
(no se incluye); o, si es de concreto, bisele esta parte
saliente antes de que se seque a fi n de tener un buen
drenaje de agua.
FRENTE
(PUERTA)
FRENTE
(PUERTA)
121”
307,3 cm
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
143 1/4”
363,9 cm
143 1/4”
363,9 cm

18
You will need for this page:
Finished Length
141 5/8” 359,7 cm
(QTY/QTÉ/CANT: 8)
Washers are to be used on painted parts only.
Washers are not necessary on unpainted parts
and there are not enough to use on every screw
and bolt.
11226
Side Floor Frame
4
Step 1 / Étape 1 / Paso 1
11 7/8” 30,2 cm
Overlap Length
18GD
Nécessaire pour cette page :
Les rondelles s’utilisent sur les pièces peintes
seulement. Les rondelles ne sont pas nécessaires
sur les pièces non peintes et il n’y en pas assez
pour l’ensemble des vis et boulons.
Longueur fi nie
Longueur de
chevauchement
Cadre de plancher latéral
Tirante lateral del piso
Se utilizarán arandelas solo en las partes pintadas.
Las arandelas no son necesarias en las partes
sin pintar y no hay sufi cientes para colocarlas en
cada tornillo y perno.
Longitud terminada
Longitud de
superposición
Usted necesitará para esta página: TO PREPARE WOOD PANELS SEE PG.5
POUR PRÉPARER LES PANNEAUX EN BOIS,
REPORTEZ-VOUS À LA PAGE 5
PARA PREPARAR LOS PANELES DE MADERA,
VEA LA PAGINA 5
Bolts thru Top.
11226
BUILD TWO (2) FRAMES
11226
ASSEMBLER DEUX (2)
PROFILÉS DE CADRE
Boulons par le dessus
CONSTRUYA DOS (2)
TIRANTES
Pernos por la
parte superior.
Bolts thru Bottom.
Boulons par le
dessous
Pernos por la parte
inferior.

19
11224
11224
119 3/8” 303,2 cm
11224
Rear Floor Frame
2
11 7/8” 30,2 cm
19GC
Step 1 / Étape 1 / Paso 1
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página:
(QTY/QTÉ/CANT: 5) Cadre de plancher arrière
Tirante posterior del piso
Bolts thru Bottom.
Bolts thru Top.
Boulons par le
dessous
Boulons par le dessus
Pernos por la parte
inferior.
Pernos por la
parte superior.
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada

20
9367
8934
9367
119 3/8” 303,2 cm
CHECK THAT ALL ASSEMBLED PARTS ARE THE CORRECT LENGTH BEFORE CONTINUING
FRONT
FRONT
Drain holes must face outside the building.
8934
Ramp
1
9367
Front Floor Frame
2
7 3/8” 18,7 cm
20GC
Step 1 / Étape 1 / Paso 1
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página:
(QTY/QTÉ/CANT: 8) Cadre de plancher avant
Tirante delantero del piso Seuil
Rampa
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
Les trous de drainage doivent être face
à l’extérieur de l’abri.
Los orifi cios de drenaje deben estar
orientados hacia afuera de la estructura.
AVANT FRENTE
VÉRIFIER QUE TOUS LES ÉLÉMENTS ASSEMBLÉS ONT LA BONNE LONGUEUR AVANT DE POURSUIVRE
VERIFIQUE QUE TODAS LAS PIEZAS MONTADAS TENGAN LA LONGITUD CORRECTA ANTES DE CONTINUAR
AVANT
FRENTE
