Arrow Storage Products FKCS03 Instructions for use

Owner’s Manual
& Assembly Guide
730950121
FKCS03
01JG
Floor Frame KitFloor Frame Kit
Bodenrahmen-Bausatz * Kit de cadre pour plancher
* Estructura para piso de almacén
Montagehandbuch
Manual de ensamblaje
Guide d’assemblage
Sharp Edges
Vorsicht Scharfe Kanten
Precaución: extremos
y esquinas losas
ATTENTION Arêtes vives
CAUTION
Kit contains extra parts * Bausatz enthält zusätzliche Teile * El juego contiene piezas de sobra * Le nécessaire comprend des pièces supplémentaires
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate

02JG
10X4 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante..................6
10X6 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante..................8
10X7 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante..................11
10X8 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante..................14
10X9 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante..................17
10X10 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante................20
10X4 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal.....................23
10X6 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal.....................27
10X7 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal.....................31
10X8 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal.....................35
Detailed Assembly Instructions by Shed Type
Detaillierte Montageanleitung nach Schuppentyp / Instrucciones de montaje detalladas por tipo de cobertizo
/ Instructions de montage détaillées par type d’abri

2
EN,FR,SP,GE-02IX
Assemble your building
before starting this kit.
*Montieren dem Bauen vor dem
Zusammenbau dieses Bausatzes.
* Monte el depósito antes de
comenzar a utilizar este kit.
*Assembler edifi c avant de monter ce kit.
Before You Begin / Site PreparationBefore You Begin / Site Preparation
1. Before beginning construction, check local building codes regarding footings, location and other requirements.
Study and understand this owner’s manual.
2. Follow all directions and dimensions carefully.
3. Follow the step sequence carefully for correct results.
4. Be sure all the parts fi t together properly before proceeding.
5. IMPORTANT: Assemble your building before starting this kit.
6. SAFETY FIRST: Care must be taken when handling various pieces of your kit since some contain sharp edges.
Wear work gloves, eye protection and long sleeves when assembling or performing any maintenance on your kit.
7. BASIC TOOLS: No. 2 Phillips screwdriver, pliers, work gloves, tape measure, level and a spade or shovel.
8. GROUND MUST BE LEVEL: Be sure Floor Frames lie fl at on ground.
To prepare earth bed, remove sod and other debris. Level the high spots with fl at shovel and tamp the bed down.
9. DO NOT STEP ON CHANNELS UNTIL FLOORING MATERIAL IS IN PLACE!
10. Separate contents of the carton by the part number while reviewing parts list.
Check to be sure that you have all the necessary parts for your kit.
Bevor Sie anfangen / Vorbereitung der BaustelleBevor Sie anfangen / Vorbereitung der Baustelle
1. Vor Baubeginn überprüfen Sie örtliche Bauvorschriften auf Erfordernisse hinsichtlich Fußfl ächen,
Bauplatz und weitere Erfordernisse. Lesen Sie dieses Besitzerhandbuch sorgfältig und verstehen Sie es.
2. Befolgen Sie alle Anweisungen und Abmessungen sorgfältig.
3. Zur Erzielung richtiger Ergebnisse halten Sie die Reihenfolge der Schritte genau ein.
4. Bevor Sie weitermachen, vergewissern Sie sich, daß alle Teile richtig zusammenpassen.
5. WICHTIG: Montieren dem Bauen vor dem Zusammenbau dieses Bausatzes.
6. SICHERHEIT KOMMT ZUERST: Verschiedene Teile Ihres Bausatzes müssen vorsichtig gehandhabt werden,
da sie scharfe Kanten haben. Tragen Sie beim Zusammenbau oder bei der Durchführung von Wartungsarbeiten
an Ihrem Bausatz Arbeitshandschuhe,
Augenschutz und lange Ärmel.
7. GRUNDWERKZEUGE: Nr. 2 Kreuzschlitzschraubenzieher, Zange, Arbeitshandschuhe, Maßband, Wasser-
waage und ein Spaten oder eine Schaufel.
8. DER BODEN MUSS EBEN SEIN: Vergewissern Sie sich, daß die Bodenrahmen fl ach am Boden liegen. Zur
Vorbereitung des Erdbetts entfernen Sie die Grasdecke und anderen Schutt. Ebnen Sie höhere Flächen mit
einer fl achen Schaufel ein und stampfen Sie das Bett
nieder.
9. STEIGEN SIE ERST AUF DIE KANÄLE, WENN DAS BODENMATERIAL PLAZIERT IST!
10. Sortieren Sie den Kartoninhalt nach der Teilenummer, während Sie die Teileliste überprüfen. Vergewissern Sie
sich, daß Sie alle für Ihren Bausatz notwendigen Teile haben.

3
EN,FR,SP,GE-03IX
Antes de empezar/Preparación del sitioAntes de empezar/Preparación del sitio
1 . A n t e s d e e m p e z a r l a c o n s t r u c c i ó n , v e r i fi q u e l o s c ó d i g o s d e c o n s t r u c c i ó n l o c a l e s r e l a t i v o s a c i m e n t a c i ó n , l o c a l
ización y otros requisitos. Escudriñe y entienda este manual del propietario.
2. Siga todas las instrucciones y dimensiones con cuidado.
3. Siga la secuencia de pasos con cuidado para realizar resultados correctos.
4. Asegure que todas las piezas se junten apropiadamente antes de continuar.
5. IMPORTANTE: Monte el depósito antes de comenzar a utilizar este kit.
6. LA SEGURIDAD ANTE TODO: Hay que tener cuidado al manejar las varias piezas de su juego porque algu
n a s t i e n e n b o r d e s a fi l a d o s . P ó n g a s e g u a n t e s d e t r a b a j o , p r o t e c c i ó n p a r a l o s o j o s y m a n g a s l a r g a s c u a n d o e n s a m b l e
o cuando dé cualquier mantenimiento a su juego.
7. HERRAMIENTAS BASICAS: Destornillador Phillips núm. 2, alicates, guantes de trabajo, cinta métrica, nivel
y azada o pala.
8. EL SUELO DEBE ESTAR NIVELADO: Asegure que los marcos del piso estén planos en el suelo. Para
preparar la base de tierra, quite césped y otros escombros. Nivele los sitios altos con una pala plana y apisone la
base.
9. ¡NO PISE LOS CANALES HASTA QUE EL MATERIAL DE PISO ESTE EN SU LUGAR!
10. Disponga el contenido de la caja de cartón por el número de la pieza mientras repasa la lista de piezas. Controle
para asegurar que Vd. tenga todas las piezas necesarias de su juego.
Avant de commencer/Préparation du terrainAvant de commencer/Préparation du terrain
1. Avant de commencer la construction, réviser les normes locales de sécurité de construction relatives aux
empattements, à l‘emplacement et aux autres exigences.
2. Suivre attentivement toutes les directives et les dimensions.
3. Suivre attentivement la séquence des étapes pour obtenir les résultats désirés.
4. Avant de poursuivre, s‘assurer que toutes les pièces sont correctement ajustées.
5. IMPORTANT : Assembler edifi c avant de monter ce kit.
6. SÉCURITÉ D‘ABORD : Manipuler soigneusement les diverses pièces du prêt-à-monter puisque certaines
d‘entre elles ont des angles coupants. Porter des gants de travail, une protection oculaire et des manches longues
pour assembler le prêt-à-monter ou pour eff ectuer des travaux d‘entretien.
7. OUTILS ESSENTIELS : tournevis Phillips n° 2, pinces, gants de travail, mètre à ruban, niveau, bêche ou pelle.
8. ÉGALISER LE TERRAIN : S‘assurer que les pièces de la charpente du plancher reposent à plat sur le sol.
Pour préparer le lit de terre, enlever le gazon et les autres débris. Égaliser les points plus élevés avec une pelle
plate et taper le lit de terre.
9. NE PAS MARCHER SUR LES TRAVERSES AVANT D‘AVOIR POSÉ LE REVÊTEMENT DU
PLANCHER!
10. Déballer les pièces selon leur numéro de pièce tout en consultant la liste des pièces. S‘assurer que toutes les
pièces nécessaires se trouvent dans l‘emballage.

6
4
04JG
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
11634
11637
11638
11639
4
2
7
0
Qty
Menge
Cantidad
Quantité
10x4 (3,0 m x 1,2 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
10x6 (3,0 m x 1,8 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
10x7 (3,0 m x 2,1 m)
10x8 (3,0 m x 2,4 m)
10x9 (3,0 m x 2,7 m)
10x10 (3,0 m x 3,0 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11637
11638
11639
4
2
14
0
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11637
11638
11639
4
2
14
7
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11637
11638
11639
11641
4
2
14
0
2
Qty
Menge
Cantidad
Quantité
10x4 (3,0 m x 1,2 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
10x6 (3,0 m x 1,8 m)
10x7 (3,0 m x 2,1 m)
10x8 (3,0 m x 2,4 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11637
11638
11639
11641
4
2
14
7
2
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.

5
HARDWARE LIST 05JG
LISTE DE LA VISSERIE
LISTA DE PIEZAS KLEINTEILELISTE
Qty / Menge / Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
65103
65923
65004
16
16
44
44
72
72
Qty / Menge / Cantidad
Quantité
Qty / Menge / Cantidad
Quantité
Qty / Menge / Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
65103
65923
65004
44
44
72
72
Qty / Menge / Cantidad
Quantité
4
4
10x4 (3,0 m x 1,2 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
10x6 (3,0 m x 1,8 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
10x7 (3,0 m x 2,1 m)
10x8 (3,0 m x 2,4 m)
10x9 (3,0 m x 2,7 m)
10x10 (3,0 m x 3,0 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
10x4 (3,0 m x 1,2 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
10x6 (3,0 m x 1,8 m)
10x7 (3,0 m x 2,1 m)
10x8 (3,0 m x 2,4 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
0 0 0

6
06JG
11634
X2
65923 65103 16
65103
65923
11637
11634 411637 2
10X4 SLIDING DOOR BUILDING
10X4 Gebäude mit Schiebetür
10X4 Edifi cio de puerta corrediza
10X4 Bâtiment à porte coulissante
118 3/16” 300,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
116341163711634
11634

7
07JG
11634
11634
11634
11634

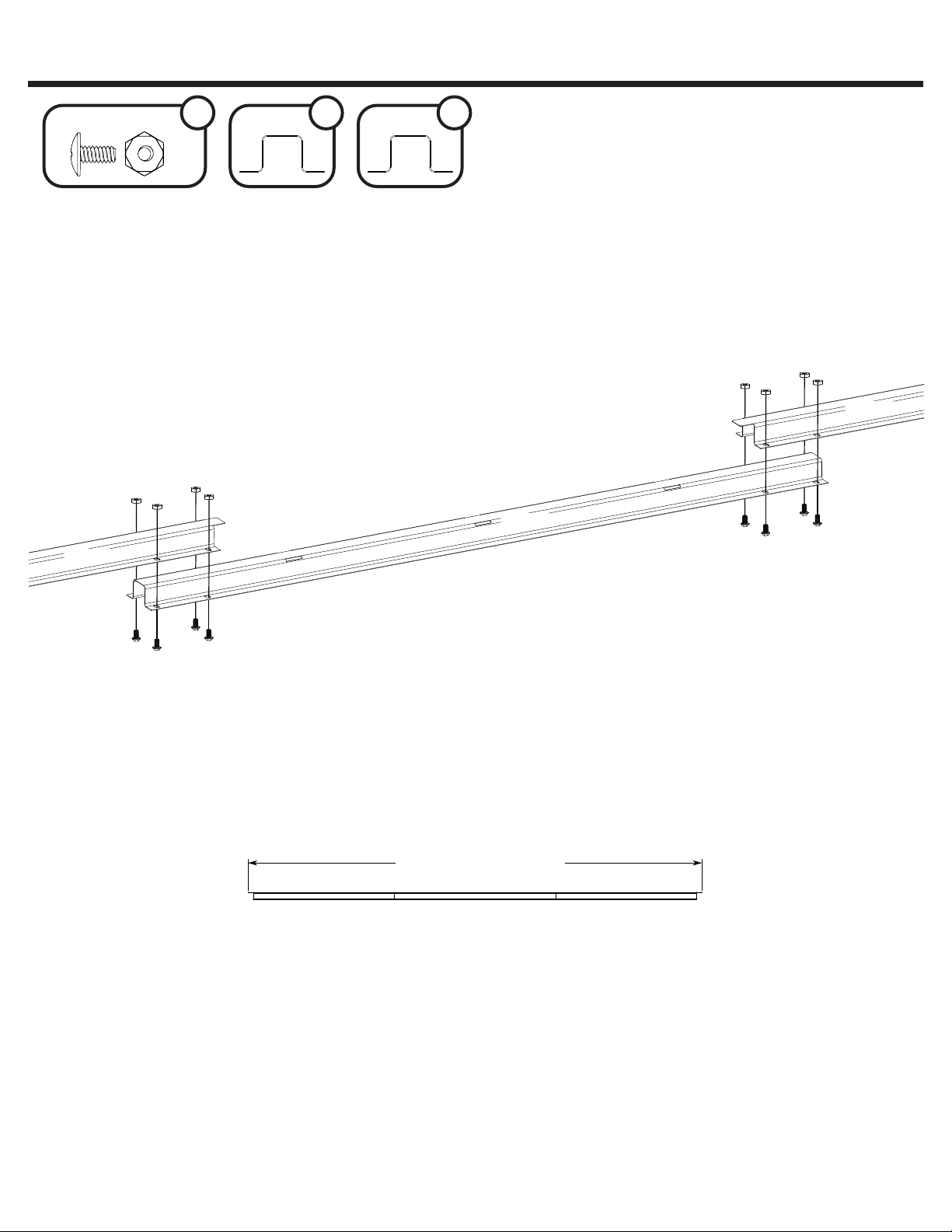

The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
11638
11638
Front
Avant
Frente
Vorne
11638
11638 7
X4
X4
1
2
11637
11637
11638
11638
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 41
Für Sperrholz Anordnung siehe
Seite 41
Para el diseño de madera contra-
chapada ver página 41
Pour la disposition du contreplaqué
voir page 41
10X4 SLIDING DOOR BUILDING
10X4 Gebäude mit Schiebetür
10X4 Edifi cio de puerta corrediza
10X4 Bâtiment à porte coulissante
11638

8
08JG

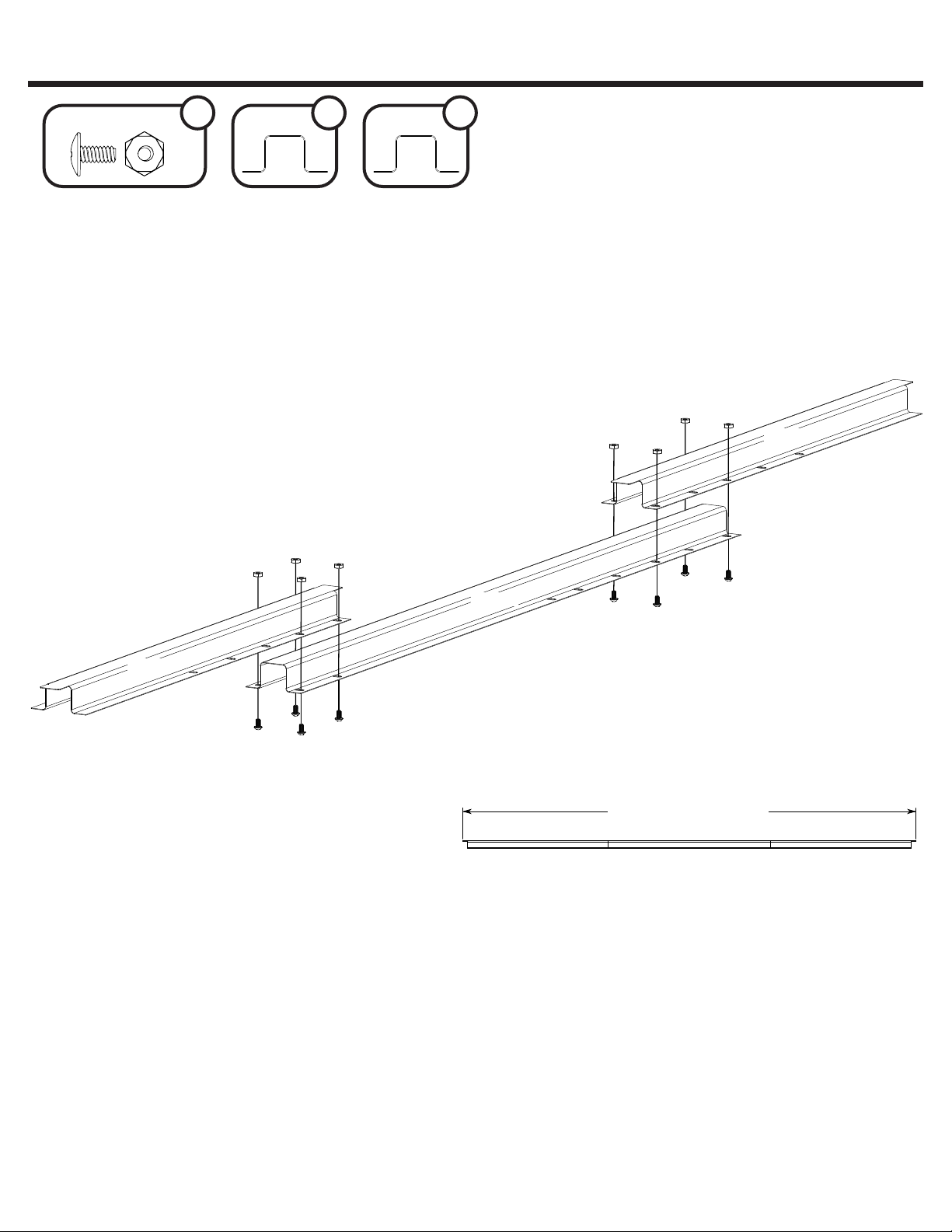

65923 65103 16 11634 411637 2
10X6 SLIDING DOOR BUILDING
10X6 Gebäude mit Schiebetür
10X6 Edifi cio de puerta corrediza
10X6 Bâtiment à porte coulissante
11634
X2
65103
65923
11637
118 3/16” 300,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
116341163711634
11634

9
09JG
65923 65103 28
X7
34 3/16” 86,8 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11638
11638
11638 14
65103
65923
65103
65923
10X6 SLIDING DOOR BUILDING
10X6 Gebäude mit Schiebetür
10X6 Edifi cio de puerta corrediza
10X6 Bâtiment à porte coulissante
1163811638

10
10JG
11634
11634
11634
11634
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
X2
Front
Avant
Frente
Vorne
X4
X4
1
2
11637
11637
11638
X2 11638
X2 11638
X2 11638
X2 11638
X2
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 41
Für Sperrholz Anordnung siehe
Seite 41
Para el diseño de madera contra-
chapada ver página 41
Pour la disposition du contreplaqué
voir page 41
10X6 SLIDING DOOR BUILDING
10X6 Gebäude mit Schiebetür
10X6 Edifi cio de puerta corrediza
10X6 Bâtiment à porte coulissante
11638
X2

11
11JG
65923 65103 16 11634 411637 2
10X7 SLIDING DOOR BUILDING
10X7 Gebäude mit Schiebetür
10X7 Edifi cio de puerta corrediza
10X7 Bâtiment à porte coulissante
11634
X2
65103
65923
11637
118 3/16” 300,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
116341163711634
11634

12
12JG
65923 65103 56 11638 14 11639 7
10X7 SLIDING DOOR BUILDING
10X7 Gebäude mit Schiebetür
10X7 Edifi cio de puerta corrediza
10X7 Bâtiment à porte coulissante
X7
67 7/8” 172,4 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11639
11638
65103
65923
11638
65103
65923
116381163911638

13
13JG
11634
11634
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
Front
Avant
Frente
Vorne
11638
11639
X4
2
X4
1
11637
11634
11634
11637
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 42
Für Sperrholz Anordnung siehe
Seite 42
Para el diseño de madera contra-
chapada ver página 42
Pour la disposition du contreplaqué
voir page 42
10X7 SLIDING DOOR BUILDING
10X7 Gebäude mit Schiebetür
10X7 Edifi cio de puerta corrediza
10X7 Bâtiment à porte coulissante
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
X

14
14JG
65923 65103 16 11634 411637 2
10X8 SLIDING DOOR BUILDING
10X8 Gebäude mit Schiebetür
10X8 Edifi cio de puerta corrediza
10X8 Bâtiment à porte coulissante
11634
X2
65103
65923
11637
118 3/16” 300,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
116341163711634
11634

15
15JG
65923 65103 56 11638 14 11639 7
10X8 SLIDING DOOR BUILDING
10X8 Gebäude mit Schiebetür
10X8 Edifi cio de puerta corrediza
10X8 Bâtiment à porte coulissante
X7
70 9/16” 179,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11639
11638
65103
65923
11638
65103
65923
116381163911638

16
16JG
11634
11634
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
Front
Avant
Frente
Vorne
X4
2
X4
1
11637
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 43
Für Sperrholz Anordnung siehe
Seite 43
Para el diseño de madera contra-
chapada ver página 43
Pour la disposition du contreplaqué
voir page 43
11638
11638
11639
10X8 SLIDING DOOR BUILDING
10X8 Gebäude mit Schiebetür
10X8 Edifi cio de puerta corrediza
10X8 Bâtiment à porte coulissante
11634
11634
11637
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639

17
17JG
65923 65103 16 11634 411637 2
10X9 SLIDING DOOR BUILDING
10X9 Gebäude mit Schiebetür
10X9 Edifi cio de puerta corrediza
10X9 Bâtiment à porte coulissante
11634
X2
65103
65923
11637
118 3/16” 300,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
116341163711634
11634

18
18JG
65923 65103 56 11638 14 11639 7
10X9 SLIDING DOOR BUILDING
10X9 Gebäude mit Schiebetür
10X9 Edifi cio de puerta corrediza
10X9 Bâtiment à porte coulissante
X7
70 9/16” 179,2 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11639
11638
65103
65923
11638
65103
65923
116381163911638

19
19JG
11634
11634
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
Front
Avant
Frente
Vorne
X4
2
X4
1
11637
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 44
Für Sperrholz Anordnung siehe
Seite 44
Para el diseño de madera contra-
chapada ver página 44
Pour la disposition du contreplaqué
voir page 44
11638
11638
11639
10X9 SLIDING DOOR BUILDING
10X9 Gebäude mit Schiebetür
10X9 Edifi cio de puerta corrediza
10X9 Bâtiment à porte coulissante
11634
11634
11637
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
