Astral Pool 08930-08931 Manual

FREE-STANDING FOUNTAIN LIGHT
PROJECTEUR SOUS-MARIN SUR SOCLE
PROYECTOR SUBACUATICO DE PIE
FARO SUBACQUEO DA FONDO
UNTERWASSERSCHEINWERFER MIT FUSS
PROJETOR SUBACUATICO COM BASE
Model. 08930-08931
22397-23046
INSTALLATION AND MAINTENANCE MANUAL
MANUEL D’INSTALLATION ET D’ENTRETIEN
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUALE DI INSTALAZIONE E MANUTENZIONE
EINBAU-UND BETRIEBSANLEITUNG
MANUAL DE INSTRUÇÕES E MANUTENÇÃO

2
ENGLISH
IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be
implemented for installation and start-up. Therefore, the installer as well as the user must read the instructions before
beginning installation and start-up.
Keep this manual for future reference.
1. CHECK THE CONTENTS :

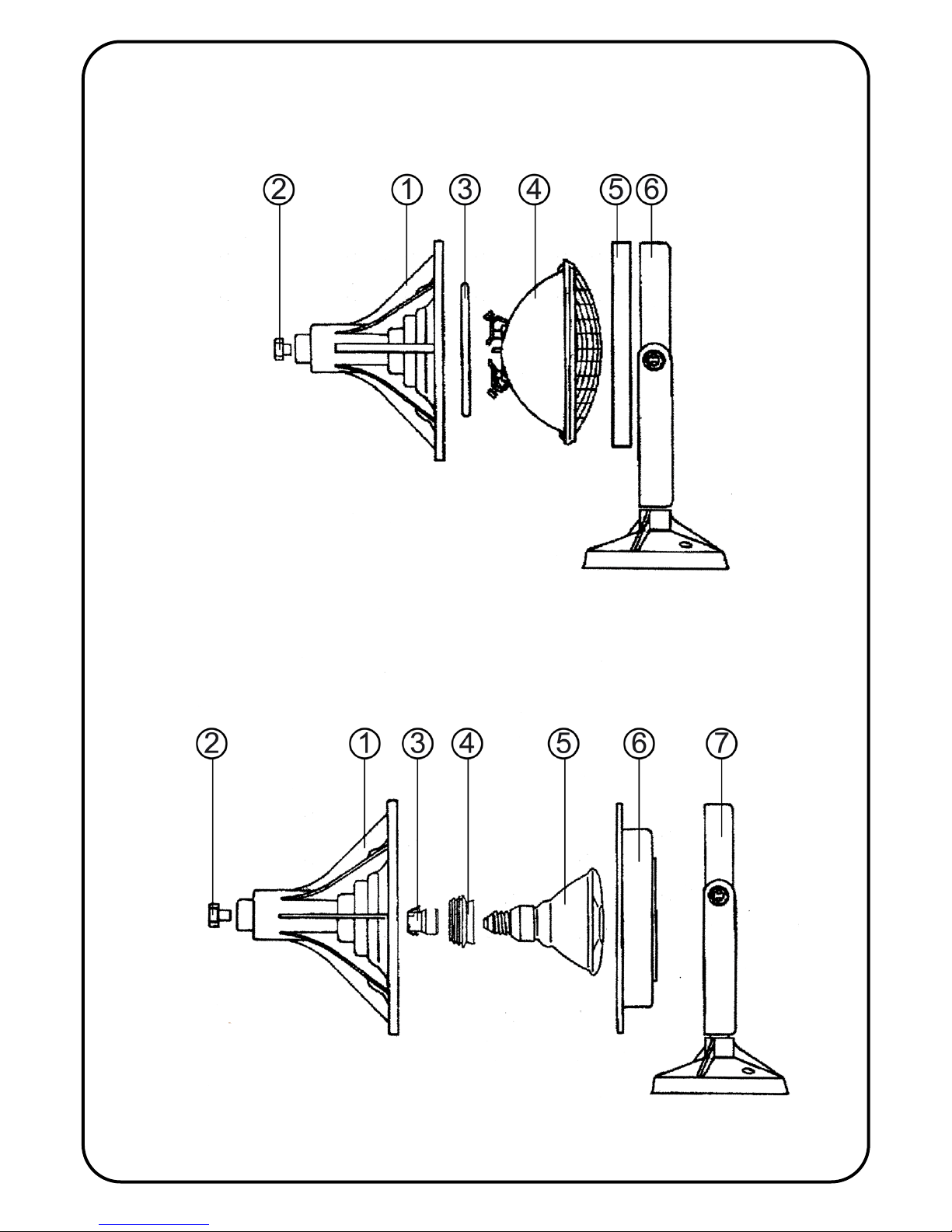

Inside the box you should find the following (Fig.1):
For light Ref. 08931 – 23046 :
1. Light body
2. Packing gland
3. Bulb housing
4. Bulb seal
5. Bulb
6. Adapter
7. Light base
For light Ref. 08930 – 22397 :
1. Light body
2. Packing gland
3. Bulb seal
4. Bulb
5. Light base
6. Fixing ringin
2. INSTALLATION CHARACTERISTICS :
This underwater light has been designed to work totally submerged in fresh water fountains and garden ponds. Its design
will enable you to direct the beam in any direction and install it practically anywhere.
The mains supply to the light should have 30mA. overload protection. The electricity supply to these lights should be via an
independent isolating safety transformer or one with separate windings.
The electric cable (not supplied) should be H07 RN-F core type cable of external diameter between 13 and 14 mm. and a
nominal counting section of no less than 6 mm2

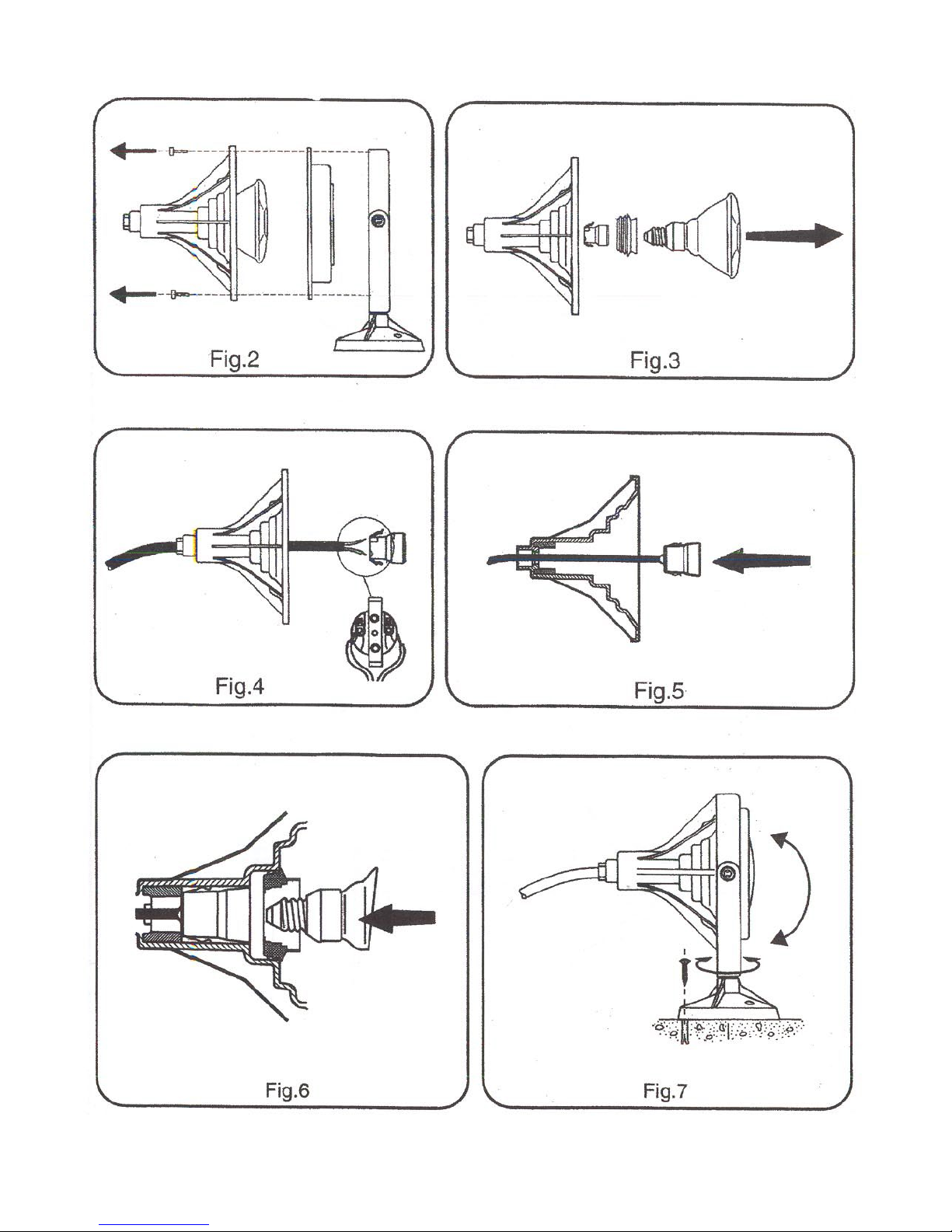

1.Following the procedure shown in figure 2 dismantle the light. Un-screw and remove the bulb from the bulb holder
(which should also be removed). (Fig.3)
.
3. INSTALLATION :
Installation varies depending on light model:
Installation Details for Fountain Light Ref. 08931 – 23046
2.Thread the cable through the cable gland and connect the ends to the bulb holder (see fig.4)
3.Place the bulb holder at the bottom of the light body as shown in fig.5. Place the bulb seal in the seating as shown in
fig.6. Screw the bulb into the bulb holder.
Warning: When carrying out this procedure take care not to damage the light in any way and make sure that the seal is
correctly positioned in its seating.
4.Connect the adapter to the light body and base by tightening the 8 screws provided, in the order shown in figure 11. To
guarantee the watertightness of the unit around the cable area, tighten the cable gland.
5.Fix the light to the floor or wall using the three screws provided in the base of the light. To obtain the lighting required
simply adjust the position of the beam vertically or horizontally as shown in figure 7.
Installation Details for Fountain Light Ref. 08930 – 22397
1.Dismantle the light as shown in figure 8.
2.Pass the cable through the cable gland and connect the ends to the bulb, see figure 9. The cable must have spade
connectors.
3.Once the seal and the bulb have been placed inside the light body, screw the base and the fixing ringin place using the 8
screws provided (fig.10) as shown in figure 11.
Warning: Make sure that the bulb seal has been correctly positioned in its seating in the light itself.
4.Tighten the cable gland to ensure the watertightness around the cable entry area.
5.Fix the light in position either on the wall or floor and adjust the direction of light as per figure 7.
4. REPLACING THE BULB :
•Follow the procedure for dismantling the light as previously described. Make sure that the replacement bulb is exactly the
same as the one originally supplied with the unit (PAR-38, 120W.- 24 V. or PAR-56, 300W.- 12. V) .
•Before touching the unit, make sure that the mains supply to the light has been disconnected.
5. MAINTENANCE:
•This fountain lights have not been designed to be installed in swimming pools or any other recipient where they may
come in contact with bathers.
•When switched on these fountain lights must be totally submerged in water.
•The installation must comply with the following standards: ICE 364, HD 384 as well as with the national low voltage
regulations.
•The people carrying out the installation must be adequately qualified to do so.

3
FRANÇAIS
IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations de première importance sur les
mesures de sécurité à adopter au moment de l’installation et de la mise en service. Il est par conséquent indispensable que
l’installateur et l’utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.
Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.
1. VERIFICATION DU CONTENU DE L’EMBALLAGE :
A l'intérieur de l’emballage vous trouverez les pièces suivantes (Fig.1):
Pour Réf. 08931 – 23046 :
1. Corps du projecteur
2. Presse étoupe
3. Douille
4. Joint de la lampe
5. Lampe
6. Adaptateur
7. Support du projecteur
Pour Réf. 08930 – 22397 :
2. CARACTÉRISTIQUES DE L’INSTALLATION :
Ce projecteur sous-marin est conçu pour être totalement inmergé, en eau douce uniquement dans les fontaines et bassins de jardins.
Ses caractéristiques l’lui permettent l’orientation de son rayon lumineux dans n’importe quelle direction, ce qui lui confère un large
éventail de position.
Pour une installation correcte, la prise de courant du projecteur devra posséder un dispositif de protection par courant résiduel avec
une intensité maximale de 30 mA. La tension d’alimentation de ces projecteurs doit être fournie par un transformateur isolant de
sécurité ou avec un bobinage double.
Le câble de connexion (non fourni) sera du type H07 RN-F bifilaire, avec un diamètre exterieur de 13-14 mm. et avec une section
nominale du conducteur non inférieure à 6 mm
1. Corps du projecteur
2. Presse étoupe
3. Joint de la lampe
4. Lampe
5. Support du projecteur
6. Rondelle au moyen
2
1. Démonter le projecteur (Fig.2) et dévisser la lampe (Fig.3)
.
3. MONTAGE :
La méthode de montage du projecteur varie selon le type de lampe utilisé:
Montage du projecteur Réf. 08931 – 23046
2. Passer le câble de connexion à travers le presse étoupe et effectuer les branchements électriques sur la douille (Fig.4).
3. Introduire la douille au fond du corps du projecteur (suivant figure 5). Ensuite, placer le joint de la lampe à l’emplacement désigné
sur la figure 6. Visser la lampe à la douille.
Attention : Réaliser cette opération avec un maximun de minutie afin d’éviter tous dégâts sur la lampe. Assurez-vous que le joint
de la lampe est correctement positionné dans le logement du corps du projecteur.
4. Joindre l’adaptateur avec l’ensemble du projecteur et support en vissant les 8 vis, suivant l’ordre de la figure 11. Ensuite, serrer le
presse étoupe afin d’assurer l’étanchéité au niveau de l’entrée du câble.
5. Fixer le projecteur au sol ou sur la paroi au moyen des 3 vis situées à la base du support du projecteur. Pour obtenir l’illumination
souhaitée, orientèr-le projecteur verticalement ou horizontalement comme indiqué sur la figure 7.
Montage du projecteur Réf. 08930 – 22397
1. Démonter le projecteur (Fig.8).
2. Passer le câble de connexion à travers le presse étoupe et effectuer les branchements électriques (Fig.9). Le cable doit être muni
de cosses.
3. Une fois le joint et l’ampoule placés dans le corps du projecteur, fixer celui-ci avec le support et la rondelle au moyen des 8 vis
fournies (fig 10) suivant l’ordre de la figure 11.
Attention : Assurez-vous que le joint de la lampe est correctement positionné dans le logement du corps du projecteur.
4. Ensuite, serrer le presse étoupe afin d’assurer l’etanchéité au niveau de l’entrée du câble.
5. Fixer le projecteur au sol ou sur la paroi et orienter-le à votre convenance (Fig.7).
4. REMPLACEMENT DE LA LAMPE :
•Démonter le projecteur de la manière décrite précédemment. Vérifier que les caractéristiques de la nouvelle lampe (PAR-38,
120W.- 24 V. or PAR-56, 300W.- 12. V) sont les mêmes que celles de l’ancienne.
•Avant toute manipulation, il est important de s’assurer que le courant électrique est coupé.
5. AVERTISSEMENTS :
•Par leurs caractéristiques et leurs conceptions, ces projecteurs ne sont pas prévus pour être placés à l’interieur de piscines ou de
bassins dans lesquels pourraient se trouver des baigneurs.
•Le projecteur doit être totalement immergé lors de son fonctionnement.
•Il est important d’eviter d’entrer en contact avec le courant électrique. Les réglementations IEC 364, HD 384 et réglementations
nationale de basse tension à usage particulier doivent être scrupuleusement respectées.
•Les personnes qui se chargeront du montage doivent posséder les qualifications recquises pour ce type de travail.

4
ESPAÑOL
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las
medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el
instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.
Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.
1. COMPRUEBE EL CONTENIDO DEL EMBALAJE :
En el interior de la caja encontrará los siguientes accesorios: (Fig.1)
Para Ref. 08931 – 23046 :
1. Cuerpo proyector
2. Prensaestopas
3. Portalámparas
4. Junta lámpara
5. Lámpara
6. Adaptador
7. Soporte proyector
Para Ref. 08930 – 22397 :
1. Cuerpo proyector
2. Prensaestopas
3. Junta lámpara
4. Lámpara
5. Soporte proyector
6. Anillo compensador
2. CARACTERÍSTICAS DE INSTALACIÓN :
Este proyector subacuático está diseñado para funcionar totalmente sumergido en agua dulce, en especial, en fuentes y estanques de
jardines. Sus características le permiten orientar el haz luminoso en cualquier dirección, lo cual le da una gran flexibilidad de
ubicación.
Para su correcta instalación, la toma de corriente del proyector deberá tener un dispositivo de protección por corriente residual con
una intensidad máxima de 30 mA. La tensión de alimentación de estos proyectores debe ser suministrada por un transformador
aislante de seguridad o con bobinados separados.
El cable de conexión (no suministrado) será del tipo H07 RN-F bifilar, de Ø exterior entre 13 y 14 mm. y con una sección nominal de
conductor no inferior a 6mm2
1. Proceder a desmontar el proyector según figura 2. Desenroscar la lámpara del portalámparas extrayendo éste a continuación.
(Fig.3).
.
3. MONTAGE :
El modo de montaje del proyector varía según la lámpara suministrada:
Montaje para proyector Ref. 08931 – 23046
2. Pasar el cable de conexión a través del prensaestopas y conectar sus terminales al portalámparas. (Fig.4)
3. Introducir el portalámparas en el fondo del cuerpo proyector según muestra la figura 5. A continuación, colocar la junta lámpara en
el alojamiento indicado en la figura 6. Roscar la lámpara al portalámparas.
Atención : Proceder a realizar esta operación con máximo cuidado, para evitar posibles desperfectos en la lámpara. Asegurarse que
la junta de la lámpara queda debidamente posicionada en el alojamiento del proyector.
4. Unir el adaptador con el conjunto del proyector y soporte, roscando los 8 tornillos, según el orden de la figura 11. A continuación
apretar el prensaestopas para asegurar la estanqueidad en la entrada del cable.
5. Fijar el proyector al suelo o pared mediante los 3 tornillos situados en la base del soporte del proyector. Para conseguir la
iluminación deseada, orientar el proyector vertical u horizontalmente, según se indica en la figura 7.
Montaje para proyector Ref. 08930 – 22397
1. Proceder a desmontar el proyector, según figura 8.
2. Pasar el cable de conexión a través del prensaestopas y conectar sus terminales a la lámpara. (Fig.9) El cable debe tener
terminales de horquilla.
3. Una vez situada la junta y la lámpara en el cuerpo del proyector unir éste con el soporte y el anillo compensador, mediante los 8
tornillos suministrados, (Fig.10) según el orden de la figura 11.
Atención : Asegurarse que la junta de la lámpara queda debidamente posicionada en el alojamiento del cuerpo del proyector.
4. A continuación, apretar el prensaestopas para asegurar la estanqueidad en la entrada del cable.
5. Fijar el proyector al suelo o pared y orientarlo según figura 7.
4. SUSTITUCIÓN DE LA LÁMPARA :
•Proceder a desmontar el proyector de la manera ya descrita anteriormente. Asegurarse que la lámpara sustituida, sea de las
mismas características a la suministrada (PAR-38, 120W.- 24 V. or PAR-56, 300W.- 12. V.)
•Antes de cualquier manipulación, asegurarse que el proyector no recibe tensión eléctrica.
5. ADVERTENCIAS DE SEGURIDAD :
•Por sus características y diseño, estos proyectores no están pensados para ir en el interior de piscinas o recipientes de agua en los
que pudiera estar en contacto con bañistas.
•El proyector, durante su funcionamiento, debe estar totalmente sumergido en agua.
•Se debe evitar entrar en contacto con la tensión eléctrica. A tal respecto se deben cumplir las normas IEC 364, HD 384 y los
reglamentos nacionales de baja tensión para instalaciones con fines especiales.
•Las personas que se encarguen del montaje deben poseer la cualificación requerida para este tipo de trabajos.

5
ITALIANO
IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare per
l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di
iniziare il montaggio e la messa in servizio.
Conservi questo manuale pr poter consultare in futuro in merito al funzionamento di questo apparecchio.
1. VERIFICARE IL CONTENUTO DELL'IMBALLAGGIO :
All’interno della scatola troverà i seguenti accessori (Fig.1):
Per Rif. 08931 – 23046 :
1. Corpo faro
2. Premistoppa
3. Portalampada
4. Guarnizione lampada
5. Lampada
6. Adattatore
7. Supporto faro
Per Rif. 08930 – 22397 :
1. Corpo faro
2. Premistoppa
3. Guarnizione lampada
4. Lampada
5. Supporto faro
6. Anello compensatore
2. CARATTERISTICHE D’INSTALLAZIONE :
Questo faro subacqueo è stato progettato per funzionare totalmente sommerso in acqua dolce, in particolar modo in fontane laghetti e
giardini. Le sue caratteristiche gli permettono di orientare il fascio luminoso in qualsiasi direzione, il che gli dà una grande flessibilità
di ubicazione.
Per la sua corretta installazione, l’alimentazione del faro dovrà essere protteta da interrutore ditferénciale o interruttore diferénciale
magnetotermico, omnipolari con sensibilità 30 mA.
La tensione d’alimentazione di questi fari debe essere fornita da un tranformatore isolante di sicurezza o con avvolgimenti separati.
Il cavo di collegamento (non fornito) dovrà essere di tipo H07 RN-F bifilare, di Ø exterior entre 13-14 mm e con una sezione
nominale del conduttore non inferiore a 6 mm2
1. Procedere allo smontaggio del faro come illustrato nella figura 2. Svitare la lampada dal portalampada ed estrarla dal corpo faro.
(Fig.3)
.
3. MONTAGGIO :
Il modo di montaggio del faro varia secondo la lampada fornita:
Montaggio per faro Rif. 08931 – 23046
2. Far passare il cavo di collegamento attraverso il premistoppa e collegarne i terminali al portalampada. (Fig.4)
3. Introduire il portalampada fino al fondo del corpo faro come indicato nella figura 5. Di seguito, collocare la guarnizione della
lampada nel suo alloggiamento come indicato nella figura 6. Avvitare la lampada al portalampada.
Attenzione: Realizzare quest’operazione con la massima cura, per evitare eventuali danni alla lampada. Accertarsi che la
guarnizione della lampada rimanga debitamente posizionata nell’alloggiamento del faro.
4. Unire l’adattore all’insieme proiettore-supporto, avvitando le 8 viti secondo l’ordine della Figura 11. Serrare quindi il premistoppa
per garantire la tenuta all’entrata del cavo.
5. Fissare il proiettore al pavimento o alla parete mediante le 3 viti situate sulla base del supporto del proiettore. Per ottenere
l’illuminazione desiderata, orientare il faro verticalmente od orizzontalmente, come indicato nella figura 7.
Montaggio per faro Rif. 08930 – 22397
1. Procedere allo smontaggio del faro come illustrato nella figura 8.
2. Far passare il cavo di collegamento attraverso il premistoppa e collegame i terminali alla lampada (Fig.9). Il cavo deve avere
terminaci con punte divergenti.
3. Una volta posizionata la guarnizione e la lampada nel corpo del faro, unire questo al supporto i el anello compensatore mediante le
8 viti fornite (Fig.10), secondo l’ordine della Figura 11.
Attenzione: Accertarsi che la guarnizione della lampada rimanga debitamente posizionata nell’alloggiamento del corpo del faro.
4. Serrare quindi il premistoppa per garantire la tenura all’entrata del cavo.
5. Fissare il proiettore al pavimento o alla parete e orientarlo come indicato nella figura 7.
4. SOSTITUZIONE DELLA LAMPADA :
•Procedere allo smontaggio del faro nel modo già descritto anteriormente.
Accertarsi che la nuova lampada abbia le stesse caratteristiche di quella che sostituisce (PAR-38, 120 W – 24V o PAR-56, 300W
– 12V ).
•Prima di effettuare qualsiasi intervento, accertarsi che non giunga corrente al faro.
5. AVVERTIMENTI DI SICUREZZA :
•Per le loro caratteristiche e design, questi fari non sono progettati per essere installati all’interno di piscine o recipienti d’acqua in
cui possano essere in contatto con i bagnanti.
•Durante il funzionamento, il faro deve essere totalmente immerso in acqua.
•Si deve evitare di entrare in contatto con la tensione elettrica. Rispetto a ciò, si devono soddisfare le norme IEC 364, HD 384 e la
normativa nazionale di bassa tensione per impianti con fini speciali.
•Le persone che s’incarichino del montaggio devono possedere la qualificazione richiesta per questo tipo di lavori.

6
DEUTSCH
WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die
anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die Anweisungen
vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden.
Bewahren Sie dieses Handbuch auf, falls Sie zu einem späteren Zeitpunkt Informationen über die Funktion dieses Apparates
nachschlagen.
1. PRÜFEN SIE DIE VERPACKUNG :
Im Inneren des Kartons finden Sie die folgenden Zubehörteile: (Abb.1)
Für Code. 08931 – 23046 :
1. Scheinwerferkörper
2. Quetschdichtung
3. Lampenhalter
4. Lampendichtung
5. Lampe
6. Zwischenstück
7. Scheinwerferhalterung
Für Code. 08930 – 22397 :
1. Scheinwerferkörper
2. Quetschdichtung
3. Lampendichtung
4. Lampe
5. Scheinwerferhalterung
6. Zwischenring
2. INSTALLATIONSEIGENSCHAFTEN :
Dieser Unterwasserscheinwerfer wurde zur Unterwasserinstallation in Süsswasser entworfen, insbesondere für Springbrunnen und
Teichanlagen der Gärten. Seine Eigenschaften erlauben es den Scheinwerferstrahl in jede beliebige Richtung auszurichten, was eine
grosse Flexibilität im Moment der Anbringung ergibt.
Für die korrekte Installation ist es notwendig, dass die Stromaufnahme des Scheinwerfers mit einer Schutzvorrichtung gegen
Reststrom mit einer maximalen Stärke von 30 mA ausgerüstet ist.
Die Strombeschickung dieser Scheinwerfer sollte durch einen isolierten Sicherheitstransformator bzw. einen Transformator mit
getrennten Spulen erfolgen.
Das Verbinndungskabel (nicht mitgeliefert) sollte vom Typ H07 RN-F sein, mit einem äusseren Durchmesser von 13-14 mm,
zweireihig und mit einem Leiternennquerschnitt nicht unter 6mm2
1. Den Scheinwerfer wie in Abb.2 gezeigt demontieren. Die Lampe aus dem Lampenhalter herausschrauben und diese
herausnehmen. (Abb.3)
.
3. MONTAGE :
Die Art der Montage des Scheinwerfers ändert sich gemäss Lampentyp.
Montage des Scheinwerfers Code 08931 – 23046
2. Das Verbindungskabel durch die Quetschdichtung schieben und die Kabelenden an den Lampenhalter anschliessen. (Abb.4)
3. Den Lampenhalter in den Scheinwerferkörper einfügen, so wie in Abb.5 dargestellt. Anschliessend die Lampendichtung einsetzten,
wie in Abb.6 beschrieben und Lampe in den Lampenhalter einschrauben.
Achtung: Führen Sie diese Operation mit höchster Vorsicht durch, um mögliche Schäden an der Lampe zu vermeiden. Versichern
Sie sich, dass die Lampendichtung richtig in die Vertiefung des Lampenkörpers eingefügt wird.
4. Das Zwischenstück mit Scheinwerferkörper und Scheinwerferhalter verbinden und die 8 Schrauben festziehen, wie in den
Anweisungen in Bild 11 genannt. Danach die Quetschdichtung zusammenpressen, um die Wasserdichtheit am Kabeleingang zu
gewährleisten.
5. Den Scheinwerfer mit Hilfe der 3 Schrauben, die sich am Scheinwerferfuss befinden, an Wand oder Boden befestigen. Um die
gewünschte Beleuchtung zu erreichen, den Scheinwerfer horizontal bzw. vertikal ausrichten, wie in Abb.7 gezeigt.
Montage des Scheinwerfers Code 08930 – 22397
1. Den Scheinwerfer wie in Abb.8 gezeigt demontieren.
2. Das Verbindungskabel durch die Quetschdichtung schieben und die Kabelenden an den Lampenhalter anschliessen. (Abb.4)
3. Den Lampenhalter in den Scheinwerferkörper einfügen, so wie in Abb.5 dargestellt. Anschliessend die Lampendichtung
einschrauben.
Achtung: Führen Sie diese Operation mit höchster Vorsicht durch, um mögliche Schäden an der Lampe zu vermeiden. Versichern
Sie sich, dass die Lampendichtung richtig in die Vertiefung des Lampenkörpers eingefügt wird.
4. Danach die Quetschdichtung zusammenpressen, um die Wasserdichtheit am Kabeleingang zu gewährleisten.
5. Den Scheinwerfer an Wand oder Boden befestigen und gemäss Abb.7 ausrichten.
4. AUSTAUSCH DER LAMPE :
•Den Scheinwerfer wie vorher beschrieben demontieren. Stellen Sie sicher, dass die ausgetauschte Lampe die gleichen
Eigenschaften hat, wie die bereits installierte Lampe (PAR-38, 120 W – 24 V oder PAR-56, 300 W – 12 V).
•Stellen Sie sicher, dass der Scheinwerfer keinen elektrischen Strom erhält, wenn Sie an diesem arbeiten.
5. SICHERHEITSHINWEISE :
•Aufgrund der Eigenschaften und des Designs sind diese Scheinwerfer nicht für das Innere der Schwimmbecken geeignet, wo diese
mit Badeteilnehmern in Kontakt sein könnten.
•Der Scheinwerfer sollte während seine Gebrauchs vollständig untergetaucht sein.
•Der direkte Kontakt mit elektrischer Spannung ist zu vermeiden. Diesbezüglich sollten die Normen IEC 364, HD 384 und
nationale Vorschriften für Installationen von Schwachstromanlagen eingehalten werden.
•Die Personen, die Installation durchführen, sollten über die die notwendige Qualifikation verfügen.

7
PORTUGUÊS
IMPORTANTE: O manual de instruções que você tem nas mãos contém informação fundamental sobre as medidas de
segurança a tomar ao realizar a instalação e a colocação em funcionamento. Por isso, é imprescindível que tanto o
instalador como o utilizador leiam as instruções antes de realizar a montagem e a colocação em funcionamento.
Guarde este manual para futuras consultas sobre o funcionamento deste aparelho.
1. VERIFIQUE O CONTEÚDO DA EMBALAGEM:
No interior da caixa encontrará os seguintes acessórios: (Fig.1)
Para Ref. 08931 – 23046 :
1. Corpo projetor
2. Bucin
3. Casquilho
4. Junta lâmpada
5. Lâmpada
6. Adaptador
7. Suporte projetor
Para Ref. 08930 – 22397 :
1. Corpo projetor
2. Bucin
3. Junta lâmpada
4. Lâmpada
5. Suporte projetor
6. Anel compensador
2. CARACTERISTICAS DA INSTALAÇÃO :
Este projetor subaquático está desenhado funcionar totalmente submerso em água doce, em especial, em fontes e lagos de
jardins. As suas características permitem orientar o feixe luminoso em qualquer direção, com uma grande flexibilidade de
iluminação.
Para sua correta instalação, a tomada de corrente do projetor deverá ter um dispositivo de proteção por corrente residual
com uma intensidade máxima de 30 mA.
A tensão de alimentação destes projetores deve passar por um transformador isolante de segurança ou com bobinagem
separada.
O cabo de ligação (não fornecido) é do tipo H07 RN-F bifilar, de Ø exterior entre 13-14 mm. e secção nominal de condutor
não inferior a 6mm2
1.Desmontar o projetor (Fig.2). Desenroscar a lâmpada do casquilho e retirar o mesmo (Fig.3).
.
3. MONTAGEM :
O processo de montagem varia, em função da lâmpada fornecida :
Montagem para projetor Ref. 08931 – 23046
2.Passar o cabo de ligação pelo bucin e ligar os terminais ao casquilho. (Fig.4)
3.Introduzir o portalâmpadas no fundo do corpo projetor como mostra a fig.5. De seguida colocar a junta da lâmpada no
alojamento indicado na fig.6. Roscar a lâmpada no portalâmpadas.
Atenção: Proceder a esta operação com o máximo cuidado, para evitar estragos na lâmpada. A junta da lâmpada tem de
ficar devidamente posicionada no alojamento do projetor.
4.Unir o adaptador com o conjunto do projetor e suporte, roscando os 8 parafusos, segundo a ordem da figura 11.
De seguida, apertar o bucin para assegurar a estaquicidade na entrada do cabo.
5.Fixar o projetor ao solo ou à parede com os 3 parafusos da base do suporte do projetor. Para conseguir a iluminação
desejada, orientar o projetor vertical ou horizontalmente, conforme se indica na fig.7
Montagem para projetor Ref. 08930 – 22397
1.Desmontar o projetor (Fig.8).
2.Passar o cabo de ligação pelo bucin e ligar os terminais à lâmpada. (Fig.9) O cabo deve ter terminais de forquilha.
3.Depois de colocada a junta e a lâmpada no corpo do projetor unir este com o suporte através dos 8 parafusos fornecidos
(Fig.10) segundo a ordem da figura 11.
Atenção: A junta da lâmpada tem de ficar devidamente posicionada no alojamento do projetor.
4.De seguida, apertar o bucin para assegurar a estanqueidade na entrada do cabo.
5.Fixar o projetor ao solo ou à parede e orientá-lo conforme se indica na figura 7.
4. SUBSTITUIÇÃO DA LÂMPADA :
•Desmontar o projetor conforme o já descrito. Confirmar que a lâmpada a substituir tem as mesmas características (PAR-
38, 120 W – 24 V ou PAR-56 – 12 V).
•Antes de qualquer manipulação, desligar da corrente elétrica.
5. MEDIDAS DE SEGURANÇA :
•Pelas suas características e desenho estes projetores não devem ser colocados no interior de piscinas ou recipientes de
água que estejam em contacto com banhistas.
•Só deve estar aceso, quando totalmente submerso na água.
•Deve evitar-se o contacto com a tensão elétrica. Para o efeito devem ser cumpridas as normas IEC 364, HD 384 e os
regulamentos locais de baixa tensão para instalações com fins especiais.
•O instalador deve ter a qualificação requerida para este tipo de trabalhos.

8
•A alimentação deste tipo de luminárias deve ser realizada com transformadores de segurança, conforme a norma EN
61558 "Segurança de Transformadores, unidades de alimentação e análogos, parte 2-6: Regras particulares para
transformadores de segurança para uso geral"
•A instalação do transformador deve obedecer ao especificado nas "Regras Técnicas de Instalações Elétricas de Baixa
Tensão (Portaria nº 949-A/2006, de 11 de Setembro)", em particular no que respeita à sua parte 7 "Regras para
Instalações e Locais Especiais".

9
08930 - 22397
08931 - 23046
1
27
910
12 11 13 14
2
28
678
345
15
16
17
21
20
19
22
18
25
24
23
26

10
ENGLISH
ID CODE DESCRIPTION QUANT ID CODE DESCRIPTION QUANT
1 08930R0001 Face plate ring 1 16 7211100110 Seal 110x11 1
2 08930R0002 Inner ring 1 17 08930R0003 Underwater light base 1
3 00346R0008 S7 plug for flan underwater light 3 18 7013206020 Screw DIN 7985 M6x20 8
4 7011648038 Screw DIN 7983 4,8 x 38 3 19 07838R0009 Cable gland seal D.14 1
5 06528R0001 Light base 1 20 00352R0013 Gland washer 20x15x1,25 1
6 7012110000 Nut DIN-934 M10 1 21 07838R0005 Gland nut 1
7 7011910000 Washer DIN 125 M10 1 22 06520R0001 Cable (2) 1
8 7011810000 Washer DIN 6798 M10 1 22 23046R0001 Cable (3) 1
9 06528R0002 Light Stand 1 23 06528R0006 Lamp clamp 1
10 7010110055 DIN-933 M10x55 1 24 09309 Bulb PAR 38 120W 24V 1
11 7011906000 Washer DIN 125 M6 2 25 06528R0004 Lamp joint 1
12 7012206000 Self-locking nut 2 26 06528R0005 Lamp housing holder 1
13 7011806000 Washer DIN 6798 M6 2 27 07838R0010 Cable gland seal D.16 (1) 1
14 7010106016 Screw DIN 933 M6x16 2 28 07838R0011 Cable gland seal D.12 (1) 1
15 00370 Bulb PAR 56 300W 12V 1
(1) Only for models supplied without cable.
(2) Only for model 22397.
(3) Only for model 23046.
FRANÇAIS
ID CODE DESCRIPTION QUANT ID CODE DESCRIPTION QUANT
1 08930R0001 Anneau enjoliveur 1 16 7211100110 Joint torique 110x11 1
2 08930R0002 Anneau intérieur 1 17 08930R0003 Fond projecteur 1
3 00346R0008 Taquet S7 projecteur 3 18 7013206020 Vis DIN 7985 M6x20 8
4 7011648038 Vis DIN 7983 4,8 x 38 3 19 07838R0009 Joint presse-étoupe D.14 1
5 06528R0001 Pied du projecteur 1 20 00352R0013 Rondelle presse-
étoupe 20x15x1,25
1
6 7012110000 Écrou DIN-934 M10 1 21 07838R0005 Écrou presse-étoupe 1
7 7011910000 Rondelle DIN 125 M10 1 22 06520R0001 Cable (2) 1
8 7011810000 Rondelle DIN 6798 M10 1 22 23046R0001 Cable (3) 1
9 06528R0002 Support du projecteur 1 23 06528R0006 Bride lampe 1
10 7010110055 Vis DIN-933 M10x55 1 24 09309 Lampe PAR 38 120W 24V 1
11 7011906000 Rondelle DIN 125 M6 2 25 06528R0004 Joint lampe 1
12 7012206000 Écrou autoblocant 2 26 06528R0005 Culot douille 1
13 7011806000 Rondelle DIN 6798 M6 2 27 07838R0010 Joint presse-étoupe D.16 (1) 1
14 7010106016 Vis DIN 933 M6x16 2 28 07838R0011 Joint presse-étoupe D.12 (1) 1
15 00370 Lampe PAR 56 300W 12V 1
(1) Uniquement pour les modèles fournis sans cable.
(2) Uniquement pour le modèle 22397.
(3) Uniquement pour le modèle 23046.
ESPAÑOL
ID CÓDIGO DESCRIPCIÓN CANT ID CÓDIGO DESCRIPCIÓN CANT
1 08930R0001 Anillo embellecedor 1 16 7211100110 Junta tórica 110x11 1
2 08930R0002 Anillo interior 1 17 08930R0003 Fondo proyector 1
3 00346R0008 Taco S7 proyector 3 18 7013206020 Tornillo DIN 7985 M6x20 8
4 7011648038 Tornillo DIN 7983 4,8 x 38 3 19 07838R0009 Junta prensaestopas D.14 1
5 06528R0001 Pie proyector 1 20 00352R0013 Arandela prensaestopas 20x15x1,25 1
6 7012110000 Tuerca DIN-934 M10 1 21 07838R0005 Tuerca prensaestopas 1
7 7011910000 Arandela DIN 125 M10 1 22 06520R0001 Cable (2) 1
8 7011810000 Arandela DIN 6798 M10 1 22 23046R0001 Cable (3) 1
9 06528R0002 Soporte proyector 1 23 06528R0006 Brida lámpara 1
10 7010110055 Tornillo DIN-933 M10x55 1 24 09309 Lámpara PAR 38 120W 24V 1
11 7011906000 Arandela DIN 125 M6 2 25 06528R0004 Junta lámpara 1
12 7012206000 Tuerca autoblocante 2 26 06528R0005 Casquillo portalámpara 1
13 7011806000 Arandela DIN 6798 M6 2 27 07838R0010 Junta prensaestopas D.16 (1) 1
14 7010106016 Tornillo DIN 933 M6x16 2 28 07838R0011 Junta prensaestopas D.12 (1) 1
15 00370 Lámpara PAR 56 300W 12V 1
(1) Sólo para modelos suministrados sin cable.
(2) Sólo para el modelo 22397.
(3) Sólo para el modelo 23046.

11
ITALIANO
ID CODICE DESCRIZIONE QUANT ID CODICE DESCRIZIONE QUANT
1 08930R0001 Anello ornamentale 1 16 7211100110 Guarnizione Torica 110x11 1
2 08930R0002 Anello interno 1 17 08930R0003 Fondo faro 1
3 00346R0008 Tassello S7 faro 3 18 7013206020 Vite DIN 7985 M6x20 8
4 7011648038 Vite DIN 7983 4,8 x 38 3 19 07838R0009 Guarnizionne premistoppa D.14 1
5 06528R0001 Piede faro 1 20 00352R0013 Rondella premistoppa 20x15x1,25 1
6 7012110000 Dado DIN-934 M10 1 21 07838R0005 Dado premistoppa 1
7 7011910000 Rondella DIN 125 M10 1 22 06520R0001 Cavo (2) 1
8 7011810000 Rondella DIN 6798 M10 1 22 23046R0001 Cavo (3) 1
9 06528R0002 Supporto faro 1 23 06528R0006 Flangia lampada 1
10 7010110055 Vite DIN-933 M10x55 1 24 09309 Lampada PAR 38 120W 24V 1
11 7011906000 Rondella DIN 125 M6 2 25 06528R0004 Guarnizione lampada 1
12 7012206000 Dado autobloccante 2 26 06528R0005 Ghiera portalampade 1
13 7011806000 Rondella DIN 6798 M6 2 27 07838R0010 Guarnizione premistoppa D.16 (1) 1
14 7010106016 Vite DIN 933 M6x16 2 28 07838R0011 Guarnizione premistoppa D.12 (1) 1
15 00370 Lampada PAR 56 300W 12V 1
(1) Solo per modelli formiti senza cavo.
(2) Solo per modelli 22397.
(3) Solo per modelli 23046.
DEUTSCH
NR ARTIKEL NR BESCHREIBUNG QUANT NR ARTIKEL NR BESCHREIBUNG QUANT
1 08930R0001 Blendesring 1 16 7211100110 Dichtung 110x11 1
2 08930R0002 Innenring 1 17 08930R0003 Unterwasserscheinwerferboden 1
3 00346R0008 S7 Dübelfür flachen Unterwasserscheinwerfer
3 18 7013206020 Schraube DIN 7985 M6x20 8
4 7011648038 Schraube DIN 7983 4,8 x 38 3 19 07838R0009 Quetschverschraubungsdichtung D.14
1
5 06528R0001 Scheinwerferfuss 1 20 00352R0013 Quetschverschraubungsscheibe 20x15x1,25 1
6 7012110000 Schraubermutter DIN-934 M10 1 21 07838R0005 Quetschverschraubungsschraubenmutter
1
7 7011910000 Flansch DIN 125 M10 1 22 06520R0001 Kabel (2) 1
8 7011810000 Flansch DIN 6798 M10 1 22 23046R0001 Kabel (3) 1
9 06528R0002 Scheinwerferhalter 1 23 06528R0006 Lampenklammer 1
10 7010110055 Schraube DIN-933 M10x55 1 24 09309 Lampe PAR 38 120W 24V 1
11 7011906000 Flansch DIN 125 M6 2 25 06528R0004 Dichtung für Lampe 1
12 7012206000
Selbstblockierende Schraubenmutter
2 26 06528R0005 Büshse für Lampenhalter 1
13 7011806000 Flansch DIN 6798 M6 2 27 07838R0010 Quetschverschraubungsdichtung D.16 (1) 1
14 7010106016 Schraube DIN 933 M6x16 2 28 07838R0011 Quetschverschraubungsdichtung D.12 (1) 1
15 00370 Lampe PAR 56 300W 12V 1
(1) Nur für Modelle, die ohne Kabel geliefert werden.
(2) Nur für Modell 22397.
(3) Nur für Modell 23046.
PORTUGUÊS
ID CODIGO DESCRIÇÃO QUANT ID CODIGO DESCRIÇÃO QUANT
1 08930R0001 Anel decorativo 1 16 7211100110 Junta tórica 110x11 1
2 08930R0002 Anel interno 1 17 08930R0003 Fundo projector 1
3 00346R0008 Tarugo S7 projector 3 18 7013206020 Parafuso DIN 7985 M6x20 8
4 7011648038 Parafuso DIN 7983 4,8 x 38 3 19 07838R0009 Junta prensa-estopas D.14 1
5 06528R0001 Base do projector 1 20 00352R0013 Anilha prensa-estopas 20x15x1,25 1
6 7012110000 Porca DIN-934 M10 1 21 07838R0005 Porca prensa-estopas 1
7 7011910000 Anilha DIN 125 M10 1 22 06520R0001 Cabo (2) 1
8 7011810000 Anilha DIN 6798 M10 1 22 23046R0001 Cabo (3) 1
9 06528R0002 Suporte do projector 1 23 06528R0006 Flange lâmpada 1
10 7010110055 Parafuso DIN-933 M10x55 1 24 09309 Lâmpada PAR 38 120W 24V 1
11 7011906000 Anilha DIN 125 M6 2 25 06528R0004 Junta lâmpada 1
12 7012206000 Suporte do projector 2 26 06528R0005 Casquillo porta-lâmpada 1
13 7011806000 Anilha DIN 6798 M6 2 27 07838R0010 Junta prensa-estopas D.16 (1) 1
14 7010106016 Parafuso DIN 933 M6x16 2 28 07838R0011 Junta prensa-estopas D.12 (1) 1
15 00370 Lampada PAR 56 300W 12V 1
(1) Somente para modelos fornecidos sem cabo.
(2) Somente para modelo 22397.
(3) Somente para modelo 23046.

12
08930 – 22397
08931 –
23046
Fig. 1

13

14

15

16
•TECHNICAL CHARACTERISTICS
•CARACTERISTIQUES TECHNIQUES
•CARACTERISTICAS TECNICAS
•DATI TECNICI
•TECHNISCHE ANGABEN
•CARACTERISTICAS TECNICAS
MODEL 08930 – 22397 08931 – 23046
Bulb type / Type de lampe / Tipo de lámpara
Tipo di lampada / Lampentyp / Tipo de lampada PAR-56 PAR-38 E-27
Power / Puissance / Potencia / Potenza / Leistung / Potencia 300 W 120 W
Voltage / Voltage / Voltaje / Voltaggio / Spannung / Voltagem 12 V 24 V
Illumination type / Type de illumination / Clase de iluminaria
Classe di illuminazione / Beleuchtungstyp / Classe da iluminação
III III
Protection type / Grade de protection / Grado de protección
Grado di protezione / Schutzart / Grau de proteção IPX8 IPX8
Frecuency / Fréquence / Frecuencia
Frequenza / Frequenz / Freqüência 50 Hz 50 Hz
TO BE USED ONLY WITH A SECURITY TRANSFORMER / À UTILISER UNIQUEMENT AVEC UN TRANSFORMATEUR DE
SÉCURITÉ / PARA USO EXCLUSIVO CON TRANSFORMADOR DE SEGURID
AD / PER USO ESCLUSIVO CON
TRANSFORMATORE DI SICUREZZA / NUR ZUSAMMEN MIT EINEM SICHERHEITSTRANSFORMATOR ZU BENUTZEN /
PARA USO EXCLUSIVO COM TRANSFORMADOR DE SEGURANÇA
THE UNDERWATER LIGHT NEVER TO BE SWITCHED ON IF IT IS NOT SUBMERGED / N’ALLUMER LE PROJECTEUR
QUE SUBMERGÉ DANS L’EAU / NO ENCENDER NUNCA EL PROYECTOR SI NO ESTA SUMERGIDO EN AGUA / NON
ACCENDERE MAI IL PROIETTORE SE NON È IMMERSO IN ACQUA / UNTERWASSER SHEINWERFER NUR UNTER
WASSER GETAUCHT ANZUMACHEN / NÃO ACENDER NUNCA O PROJETOR SE NÃO ESTIVER SUBMERGIDO NA ÁGUA
Made in EC
Sacopa, S.A.U.
Pol. Ind. Poliger Sud – Sector I, s/n
17854 Sant Jaume de Llierca (Spain)
ASTRALPOOL
Avda. Francesc Macià, 38, planta 16
08208 Sabadell (Barcelona) Spain
08930E201-04 [e-mail]
•We reserve to change all or part of the articles or contents of this document, without prior notice.
•Nous nous reservons le droit de modifier totalment oru en partie les caracteristiques de nos articles ou le contenu de ce document san pré avis.
•Nos reservamos el derecho de cambiar total o parcialmente lñas caracteristicas de nuestros articulos o contenido de este documento sin previo aviso.
• Ci riserviamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessum preavviso
•Wir behalten uns das recht vor die eigenschatten unserer produkte oder den inhalt dieses prospektes teilweise oder vollstanding, ohne vorherige benachichtigung zu
andern.
•Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas dos nossos artigos ou o conteúdo deste documento sem aviso prévio
Ø277
Ø142 181
315
201,5
Ø142
Ø277
181
315
201,5
08931 –
23046
08930 –
22397
