Audio Pro WR200 User manual

WR200
BRUKSANVISNING
OWNERS MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DEL PROPIETARIO
KÄYTTÖOPAS
GEBRUIKERSHANDLEIDING
WR200 WIRELESS EXTENDER

© Audio Pro AB Sverige
Audio Pro®, Audio Pro logotypen, ‘a’ symbolen, och ace-bass®är registrerade varumärken av Audio Pro AB, Sverige.
Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling.
Specifikationer kan ändras utan föregående meddelande.
© Audio Pro AB Sweden
Audio Pro®, the Audio Pro logotype, the ‘a’ symbol, and ace-bass®are all registered trademarks of Audio Pro AB, Sweden.
All rights reserved. Audio Pro follows a policy of continuous advancement in development.
Specifications may be changed without notice.
www.audiopro.com
www.audiopro.se

© Audio Pro AB Sverige
Audio Pro®, Audio Pro logotypen, ‘a’ symbolen, och ace-bass®är registrerade varumärken av Audio Pro AB, Sverige.
Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling.
Specifikationer kan ändras utan föregående meddelande.
© Audio Pro AB Sweden
Audio Pro®, the Audio Pro logotype, the ‘a’ symbol, and ace-bass®are all registered trademarks of Audio Pro AB, Sweden.
All rights reserved. Audio Pro follows a policy of continuous advancement in development.
Specifications may be changed without notice.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct the interfer-
ence by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
To satisfy FCC RF exposure requirements, a separation distance of 20 cm or more should be maintained
between this device and persons during device operation. To ensure compliance, operations at closer
than this distance is not recommended. The antenna used for this transmitter must not be co-located in
conjunction with any other antenna or transmitter.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Pour satisfaire aux exigences de la FCC d’exposition aux radiofréquences, une distance de séparation de
20 cm ou plus doit être maintenue entre cet appareil et des personnes lors de fonctionnement du dispositif.
Pour assurer la conformité des opérations au plus près que cette distance n’est pas recommandée. L’antenne
utilisée pour ce transmetteur ne doit pas être co-localisés en conjonction avec toute autre antenne ou trans-
metteur.
Cet appareil est conforme à la Partie 15 des règlements de la FCC. L’opération est soumise aux deux condi-
tions suivantes: (1) cet appareil ne peut causer d’interférences nuisibles, et (2) cet appareil doit accepter toute
interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.
Wireless extender Wr200
This device contains :
Unit 1: FCC ID: XCO-HSD81D82UT1, IC: 7756A-HSD81D82UT1
Unit 2: FCC ID: XCO-HSD81D82UT2, IC: 7756A-HSD81D82UT2
Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or
lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the
antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than
that necessary for successful communication.
Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut
fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie
Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres utilisateurs, il faut choisir
le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité
nécessaire à l’établissement d’une communication satisfaisante.

IMPORTANT SAFETY INSTRUCTIONS
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a damp cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized-type plug.
A polarized plug has two blades with one wider than the other. The wide blade is provided
for your safety. When the provided plug does not fit into your outlet, consult an electrician for
replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plug, convenience
receptacles, and the point where they exit from the apparatus.
11. Only use attachments/accessories specified by the manyfacturer.
12. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or
sold with apparatus. When cart is used, use caution when moving the cart/apparatus
combination to avoid injury from tip-over.
13. Unplug this apparatus during lighting storms or when unused for long periods of time.
14. Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way, such as power-supply cord or plug is damaged,
liquid has been spilled or objects have fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally, or has been dropped.
15. To reduce the risk of fire or electronic shock, do not expose this
apparatus to rain or moisture.
16. The apparatus shall not be exposed to dripping or splashing and that no objects filled
with liquids, such as vases, shall be placed on the apparatus.

SVENSKA
ÖVERSIKT OCH INNEHÅLL
SPECIFIKATIONER
Typ:
Trådlös extender för Audio Pro ljudnätverk
Sändare/mottagare:
Enhet 1:
2.4GHz mottagare + 5.8GHz sändare
Enhet 2:
5.8GHz sändare + 2.4GHz mottagare
Mått BxHxD: 95x110x30mm
FEATURES
- Förlänger räckvidd rum till rum: upp till 20m
- Förlänger räckvidd samma rum: upp till 50m
- Förlänger räckvidd öppen yta: upp till 100m
- Trådlös räckvidd mellan enhet 1 & 2: 10-30m
- Trådlös full CD-kvalitétsöverföring
- Sample rate: 48 KHz
- Dedicerat eget nätverksprotokoll
- Master & zonvolym vidarebefodras
WR200
enhet 1
WR200
enhet 2
House Code LED
Indikerar trådlös status för 2.4GHz. Lyser fast blå
för upprättad trådlös länk. Blinkar blå för ej
upprättad länk. Lyser röd när trådlös länk inte är
upprättad, eller ingen ljudsignal (standby).
Sida: House Code omkopplare
Sida: Extender channel omkopplare
Undersida: Ström och ljudutgång
EX channel LED
Indikerar trådlös status för 5.8GHz. Lyser fast blå
för upprättad trådlös länk. Blinkar blå för ej
upprättad länk. Lyser röd när trådlös länk inte är
upprättad, eller ingen ljudsignal (standby).
2 x strömkabel och nätadapter
Anslut till medföljande
nätadapter
Anslut annan ljudenhet med
ljudingång (stereo/receiver/
aktiva högtalare).

FUNKTIONALITET OCH HANDHAVANDE
5.8
GHz
5.8
GHz
2.4
GHz
2.4
GHz
ENHET 1
Mottar 2.4GHz
Sänder 5.8GHz
UNIT 2
Mottar 5.8GHz
Sänder 2.4GHz
ATT UNDVIKA SIGNALKNFLIKTER GENOM ATT ANVÄNDA KANALER (HOUSE CODE)
På varje enhet finns en House Code och Extender channel omkopplare. Vid användning av
WR200 är det viktigt att enhet 2 sänder på annan kanal (House Code) än vad som används
på TX100 sändaren. Om samma kanal (House Code) används kommer enhet 1 ta emot
signal tfrån både TX100 och enhet 2. Det blir en signalkonflikt och WR200 kan inte fungera
korrekt.
EXTENDER CHANNEL (INTERN KANAL MELLAN ENHET 1 OCH 2)
WR200 har tre olika inställningar för de interna kanalerna på 5.8GHz bandet. Med tre
kanaler kan upp till tre WR200 system användas samtidigt för att förlänga nätverket ytterlig-
are. Eller lösa fler wifi-problem som ditt hem kan ha. Varje WR200 par måste ställas i samma
interna kanal (Extender channel) X,Y eller Z.
PLACERING AV WR200
När du placerar enhet 1 och 2 i ditt hem, kan du använda LED-lamporna som hjälp. De visar
ett fast blått sken när trådlös förbindelse är upprättad mellan sändare och mottagare. När
enhet 1 och 2 är korrekt placerade, lyser alla fyra LED-lampor med fast blått sken. Prova med
olika placeringar för att få bästa signal. TX100 sändaren måste vara ansluten till ljudkälla och
visa fast blått sken när du gör placeringen .
WR200 enheterna kan enkelt hängas på vägg genom att använda nyckelhålet på baksidan.

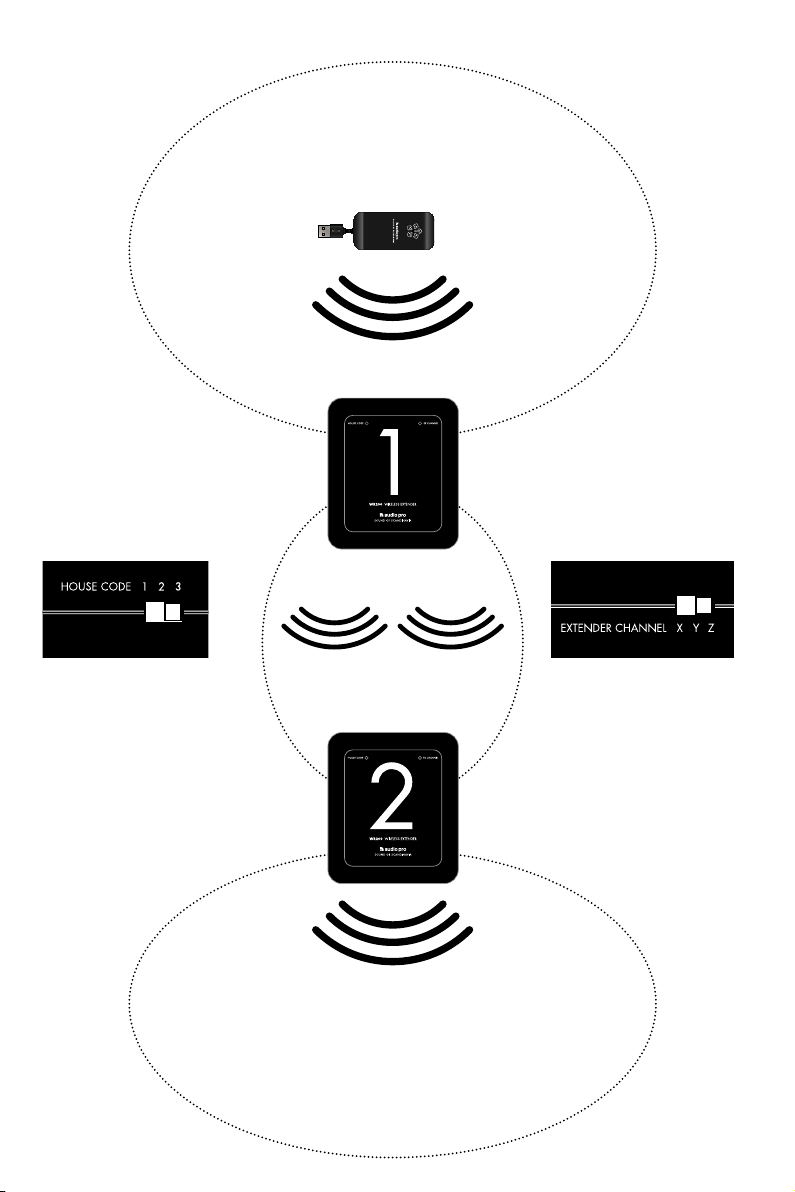

HUR WR200 FUNGERAR
WR200 systemet består av två enheter,
1 och 2. Enhet 1 är den första enheten
och mottar signal (2.4GHz) från TX100
sändaren, sedan sänds signalen vidare
på annan bandbredd (5.8GHz) till enhet
2. Enhet 2 sänder sedan vidare signalen
på 2.4 GHz bandet till Living-högtalare.
5.8GHz bandet är starkare i signal, men
kortare i räckvidd än 2.4GHz, så WR200
arbetar igenom de flesta wifi-problem
som ett hem kan ha. Vi använder också
5.8Ghz bandet mellan enhet 1 och 2 för
att undvika signalkonflikter på 2.4GHz
bandet.

GRUNDINKOPPLING
TX100 sändare
ENHET 1
HOUSE CODE:
Ställ på samma som på TX100
sändaren (1, 2 eller 3)
ENHET 2
HOUSE CODE:
Ställ på annan House Code än
TX100.
Exempel: TX100 och enhet 1 an-
vänder House Code 1, ställ enhet
2 på House Code 2 eller 3.
ENHET 1
EXTENDER CHANNEL:
Ställ på X, Y eller Z
ENHET 2
EXTENDER CHANNEL:
Ställ på samma kanal (X,
Y eller Z) som på enhet 1.
Ställ alla Living-högtalare på samma kanal
(House Code) som enhet 2 är inställd på.
Alla Living-högtalare inom sändarens
räckvidd är inställda på samma kanal
(House Code) som TX100 sändaren.
Räckvidd: 15-30m
Räckvidd: 20-100m
Räckvidd: 20-100m

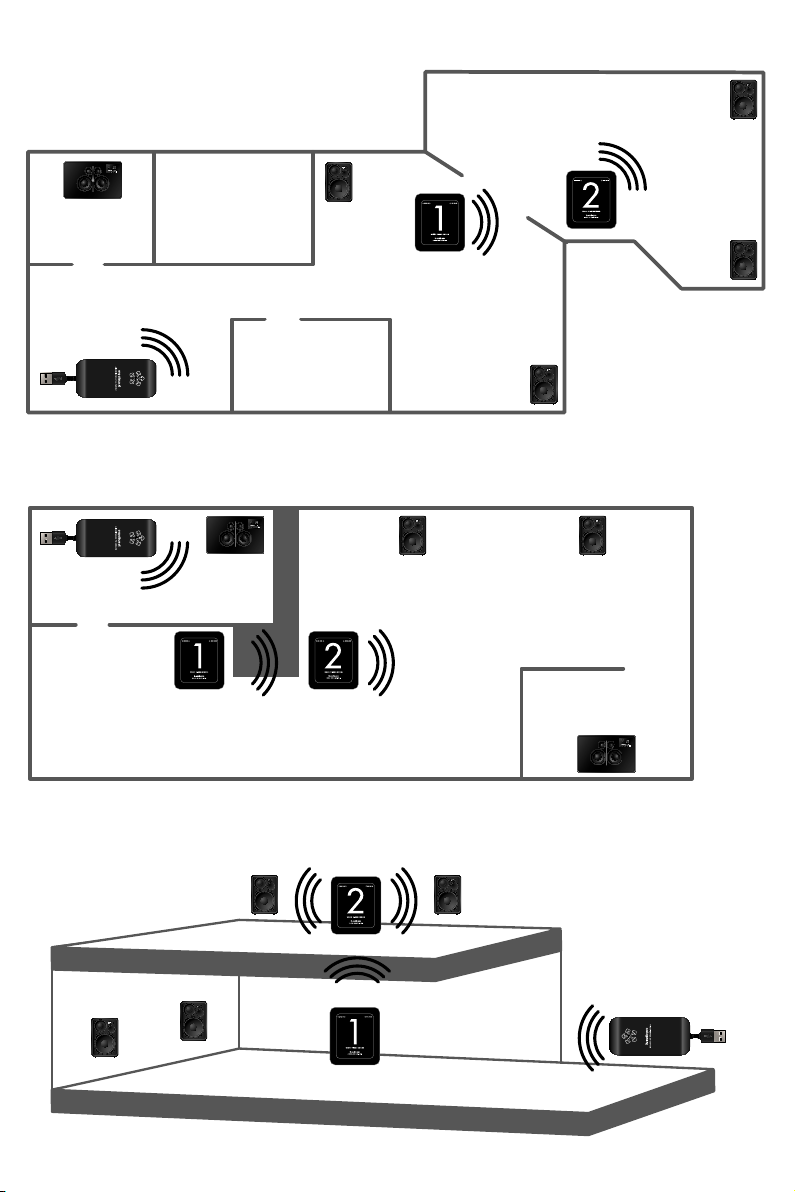

EXEMPEL PÅ INKOPPLINGAR
3. GÅ IGENOM SVÅRA GOLV
2. GÅ IGENOM SVÅRA VÄGGAR
1. FÖRLÄNGA NÄTVERKET

EXEMPEL PÅ INKOPPLINGAR
ANSLUT ICKE TRÅDLÖS ENHET DIREKT TILL WR200 MED KABEL
På både enhet 1 och 2 finns en 3.5 mm stereo ljudutgång. Med denna kan du ansluta stereo/
receiver eller aktiva högtalare (till AUX eller Line ljudingång) direkt med kabel. Enheterna kan
då spela ljud trådlöst ljud samtidigt som dina trådlösa Living-högtalare.
Notera: Du kan ansluta vilken enhet som helst med ljudingång.
Om fler än ett WR200 system används, använd olika interna kanaler X, Y eller Z (extender
channel) för alla olika WR200 par.
Ställ kanal för house code enligt följande;
Par A: mottar house code 1, sänder house code 2.
Par B: mottar house code 2, sänder house code 3.
Par C: mottar house code 3, sänder house code 1.
Stereo/Receiver Aktiva högtalare
Enhet 1 kan sända till fler enhet 2 moduler.
(Enhet 2 (produktnamn WER202) moduler av
WR200 finns också tillgängliga separat.)
4. FÖRLÄNGA NÄTVERK I OLIKA RIKTNINGAR
5. FÖRLÄNGA NÄTVERK ÄNNU LÄNGRE MED UPP TILL TRE WR200 SYSTEM
AB
C

VIKTIGA SÄKERHETSFÖRESKRIFTER
1. Läs igenom dessa anvisningar.
2. Spara dessa anvisningar.
3. Respektera samtliga varningar.
4. Följ samtliga anvisningar.
5. Använd ej produkten i närheten av vatten.
6. Rengör endast med torr trasa.
7. Blockera ej ventilationsöppningarna. Följ tillverkarens
anvisningar när du installerar produkten.
8. Installera ej produkten nära värmekällor såsom element,
varmluftsutsläpp, spisar eller annan värmealstrande
utrustning
(t ex förstärkare).
9. Skydda nätsladden från tramp- och klämskador, i syn-
nerhet
vid anslutningen till stickkontakten, vid grenuttag och där
sladden är fäst i produkten.
10. Använd endast den extrautrustning och de tillbehör
som
tillverkaren rekommenderar.
11. Drag ur produktens nätkontakt vid åskväder eller då
produkten ej används under längre tid.
12. All service ska utföras av särskilt utbildad serviceper-
sonal.
Service erfordras då produkten har utsatts för skada.
Exempel
är skador på nätsladden eller dess kontakt, att vätska
spillts
eller främmande föremål kommit in i produkten, att
produkten
utsatts för regn eller fukt, att den inte fungerar normalt
eller att
den har tappats.
13. Skador som erfordrar service
Drag ut produktens nätkontakt ur vägguttaget och låt
särskilt
utbildad servicepersonal ombesörja service då något av
följande inträffar:
A. Om nätsladden eller dess kontakt skadats,
B. Om vätska spillts eller främmande föremål kommit in i
produkten,
C. Om produkten utsätts för regn eller vatten,
D. Om produkten ej fungerar normalt då den används
enligt
bruksanvisningen. Justera enbart med de reglage som om-
fattas av bruksanvisningen. Felaktig justering med andra
reglage kan orsaka skador som ofta fordrar omfattande
arbete av särskilt utbildad reparatör för att få utrustningen
att fungera normalt igen,
E. Om produkten har tappats eller skadats på något sätt,
samt
F. Om produkten prestanda förändras påtagligt detta
indikera
behov av service.
14. Införande av föremål och vätska
Inga som helst föremål får införas i produkten genom dess
öppningar, eftersom de kan komma i beröring med
komponenter som står under farlig spänning eller orsaka
kortslutning, vilket kan vålla brand eller elektrisk stöt.
Produkten får ej utsättas för vätskedropp eller stänk. Inga
vätskefyllda föremål som t ex blomvaser får ställas på
utrustningen. Placera ej stearinljus eller andra brinnande
föremål på produkten.
15. Batterier
Visa alltid miljöhänsyn och följ lokala bestämmelser vid
avfallshantering av batterier.
16. Se till att det finns tillräcklig ventilation om du install-
erar
produkten i kringbyggda utrymmen, exempelvis bokhyllor
eller
rack. Lämna ett avstånd på 20 cm över och på ömse sidor
om
produkten och 10 cm bakom den. Bakkanten av hyllplan
eller
skiva som ligger närmast ovanför produkten ska dras fram
så att det uppstår en glipa på cirka 10 cm till den bakre
plattan eller väggen. På så vis bildas en utsugsliknande
kanal där uppvärmd luft kan strömma upp.
17. Transformatorn och el sladden för denna produkt är
endast avsedd för inomhus bruk.
18 . Använd endast den medföljande A/C adaptern.
VArninG:
FÖR ATT MINSKA RISKEN FÖR BRAND ELLER
ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN
FÖR REGN ELLER FUKT.
OBserVerA:
FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA
STÖTAR SKA DU EJ AVLÄGSNA ENHETENS
HÖLJE ELLER DEN BAKRE PANELEN. UTRUSTNIN-
GEN INNEHÅLLER INGA KOMPONENTER
SOM KAN REPARERAS AV ANVÄNDAREN. ALL
SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILDAD
PERSONAL.
Den pilförsedda blixtsymbolen i en liksidig triangel
är avsedd att varna användaren för förekomsten av
oisolerad ”farlig spänning” innanför produktens hölje.
Spänningen kan vara så hög att människor riskerar att
utsättas för elektriska stötar.
Utropstecknet i en liksidig triangel är avsett att
uppmärksamma användaren på att det finns viktiga
instruktioner för bruk och underhåll (service) i det
referensmaterial som medföljer utrustningen.
