AVEL AVS190FS User manual

User manual
Инструкция пользователя
AVS190FS, AVS220FS, AVS270FS,
AVS320FS, AVS470FS
(DVB-T / DVB-T2 / DVB-S2 / DVB-C)
English......................2
Русский ....................9

2
Thank you for choosing AVEL TV! Before using and installating
the product, please read this guide.
Please keep this manual for future reference.
Informtaion in this manual is subject to change without prior notice.
To reduce the risk of fire, electrical shock and other
injuries, keep these safety precautions in mind when
installing, using, and maintaining your TV. The socket-
outlet should be installed near the equipment, be easily
accessible. The TV should be connected to a grounded
GFCI protected main socket outlet.
Warnings
• To protect against electric shock, do not immerse the power cord, power plug
or product in water or other liquid
• Do not overload AC outlets or extantion cords. Overloading can cause fire.
• Close adult supervision is necessary when any product is used by or near children.
• Do not operate the product with a damaged cord or plug or if it has been damaged
in any manner.
• Do not let the power cord get in contact with hot surfaces
• If you notice any smoke or scorched smell near the product, unplug power cord
and refer to qualified personnel for service or repair.
• Do not use or place any combustible or flammable substances near the product.
• Do not use this product for other than intended use.
• This product is only intended for use indoors.
• For added safety, during a light storm, or when this product is left unattended
and unused for long periods of time, unplug it from the wall outlet and disconnect
the antenna.
• Do not use cleaning detergents containing abrasives.
English

3
Please make sure that the accessories in the package are
as shown below:
1. Mounting back box x 1 pcs.
2. Mounting bolts set x 1 pcs.
3. Installation instruction x 1 pcs.
4. Installation drawing x 1 pcs.
5. Prior to First Use x 1 pcs.
6. Remote control x 1 pcs.
7. Power adapter x 1 pcs.
Accessories
*Image is given for reference and may be different with the actual components.
1
67
4
5
2
3

4
Remote control
Battery type CR2032
Battery
replacement
OPEN
CLOSE
OPENER
OPENER
OPEN
CLOSE
OPEN
CLOSE
Lithium Cell
CR2032
OPENER
CR2032
LithiumCell
3V
Power On / Off
Configures ratio and
appearance of picture
Designates power off
after a specified time
Favorite channels list
Input source menu
On Screen Display
menu / Go back
Channel selection
Volume level selection
Channel selection block
Additional
information
Digital / Analog
channels selection
No function
Configures sound
presets
On / Off sound
Displays avaliable EPG
(Electronic Program
Guide)
Picture formats
Displays channels list
Use arrows and ENTER
to navigate menu
To close the On Screen
Display Menu
Subtitle setup
Media player control
buttons
According to menu
options
Stereo / Mono mode at
TV input
Teletext control buttons

5
Inputs and Outputs
*To use internal speakers connect Audio output and Internal Speaker
(Red-Red / White-White).
** For external IR receiver or IR pass through connection.
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1 AV input x 1 Audio output
(R+L) x 1*
Internal speaker
(R+L) x 1*
1 2 3 4
8
76
5
1
2
2
3
3
4
8
8
9
5
7
7
6
66
IR control x 1**
9

6
Settings
Input Source selection
1. Press SOURCE button
2. Use arrows to choose the
desired input
3. Press ENTER to confirm
selection
4. Use EXIT button to close
menu.
Video settings
Offers you to setup image
characteristics, such as
colour and brightness, noise
reduction and dynamic CR.
Time setup
Menu offers options to
setup time zone, auto On/
Off functions and sleep
timer.
TV tuner settings
Menu offers options
to setup and adjust
preferences using the bult-
in television tuner.
Manual Tuning is avaliable
only for current input.
LCN – Logical Channel
Number.
Sound settings
Offers you to setup sound
equalization, Auto Volume
and Surrond Sound options.
Setup Menu
Menu contains language
settings, reset all function.
HDMI CEC – for control
external device by HDMI.
Parental menu
Offers options to restrict
program and set access
password.

7
Troubleshooting
Symptoms Possible Solution
Make sure that the Audio
Output and Internal Speaker
cables are connected. (7)
and (8), see page 5
Check the indication LED.
If the indication LED is red,
the TV is in standby. If the
indication LED is green, try
to change input source. If
the indication LED is black,
check the power connection
and indication LED at power
adapter.
Point the remote control
to the TV and press power
button on the remote
control. If the status LED
become green, remote
control works. If it does not,
replace the batteries of the
remote control
No sound
Blank screen
Remote control
doesn’t work

8
Supported Media File Types (by USB)
Media File Extension
Codec
Remark
Video Audio
Movie
.mpg MPEG-1, MPEG-2
MP3, WMA,
AAC, AC3,
PCM
Max Resolution: 1920*1080
Max Data Rate: 40 Mbps
.avi
DivX, Xvid, MJPEG
Max Resolution: 1920*1080
Max Data Rate: 20 Mbps
MPEG-4 SP/ASP, H.263/H.264
.ts MPEG-2, H.264, AVS, AVS+, HEVC
.mov
.mkv MPEG-4 SP/ASP, H.263/H.264, HEVC
.dat MPEG-1
.mp4
MPEG-4 SP/ASP, H.263/H.264, HEVC
MPEG-1, MPEG-2 Max Resolution: 720*576
Max Data Rate: 40 Mbps
.vob MPEG-2
.rm/.rmvb RV30/RV440 COOK, MP2 Max Resolution: 1920*1080
Music
.mp3 -MP3 Sample rate: 8K—48kHz
Bit rate: 32K—320 Kbps
Channel: Mono / Stereo
.wma -WMA
.m4a/.aac -AAC
Sample rate: 16K—48kHz
Bit rate: 32K—442 Kbps
Channel: Mono / Stereo
.jpg Progressive JPEG Max resolution: 1024*768
.jpeg Baseline JPEG Max resolution: 15360*8640
.bmp BMP
Max resolution: 9600*6400
Pixel Depth: 1/4/8/16/24/32 bpp
.png
Non-Interlaced Max resolution: 9600*6400
Interlaced Max resolution: 1280*800

9
Благодарим Вас за покупку телевизора AVEL. Перед установкой
и использованием, пожалуйста, ознакомьтесь с инструкцией.
Пожалуйста, сохраните инструкцию для использования в будущем.
Инструкция может быть изменена без предварительного уведомления.
Во избежание риска пожара, удара электрическим то-
ком или других повреждений соблюдайте меры пре-
досторожности во время установки и использования
телевизора. Электрическая розетка должна быть легко
доступна, иметь заземление и быть подключенной
к УЗО (Устройство Защитного Отключения)
Предупреждение
• Во избежание удара электрическим током не допускайте попадание воды на
блок питания, электрическую розетку и коммутационные провода.
•
Не перегружайте электричекую сеть. Перегрузка может стать причиной пожара.
• Необходим родительский контроль при использовании техники детьми.
• Не используйте телевизор, если есть повреждения самого продукта или любой
его части, в особенности блока питания и электрической проводки.
•
Избегайте соприкосновения блока питания с нагретыми/горячими поверхностями.
• Если Вы заметили дым или посторонний запах от телевизора, немедленно от-
ключите прибор от электрической сети и обратитесь в сервисный центр.
•
Не используйте и не храните легковоспламеняющиеся вещества рядом с теле-
визором.
• Используйте телевизор только по его прямому назначению.
• Телевизор предназначен только для использования в помещениях.
•
Для безопасности отключайте телевизор от электрической сети и антенны на
время длительного отсутствия и во время грозы.
•Не применяйте моющие средства, содержащие абразивные вещества.
Русский

10
Пожалуйста, убедитесь, что комплект поставки теле-
визора состоит из следующих предметов:
1. Монтажный короб х 1 шт.
2. Набор крепежных винтов х 1 шт.
3. Инструкция по установке х 1 шт.
4. Установочный чертеж х 1 шт.
5. Инструкция «Перед первым включением» х 1 шт.
6. Пульт ДУ х 1 шт.
7. Адаптер AC/DC х 1 шт.
Комплект поставки
*Изображения могут отличаться от реального вида комплектующих.
1
67
4
5
2
3

11
Пульт дистанционного управления
Модель CR2032
Замена
батарейки
OPEN
CLOSE
OPENER
OPENER
OPEN
CLOSE
OPEN
CLOSE
Lithium Cell
CR2032
OPENER
CR2032
LithiumCell
3V
Питание Вкл/Выкл
Настройка формата
изображения
Выключение телеви-
зора через заданное
время
Список избранных
каналов
Выбор видеовхода
Вход в меню /
Шаг назад
Выбор канала
Регулировка громкости
Блок выбора каналов
Дополнительная
информация
Цифровые / Аналого-
вые каналы вещания
Не задействована
Настройка формата
звука
Вкл / Выкл звука
Отображает электрон-
ное расписание
телепрограмм
Формат экрана
Список телеканалов
Стрелки и ENTER для
навигации по меню
Выход из меню
Управление
субтитрами
Блок управления
медиаплеером
Соответсвуют цветам
пунктов меню
Стерео / моно
режим ТВ
Управление режимом
телетекста

12
Коммутация
* Для активации встроенных динамиков соединить по цветам
Audio output и Internal Speaker.
** Для внешнего ИК ресивера и функции IR pass throug
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1 AV input x 1 Audio output
(R+L) x 1*
Internal speaker
(R+L) x 1*
IR control x 1**
1 2 3 4
8
76
5
9
1
2
2
3
3
4
8
8
9
5
7
7
6
66

13

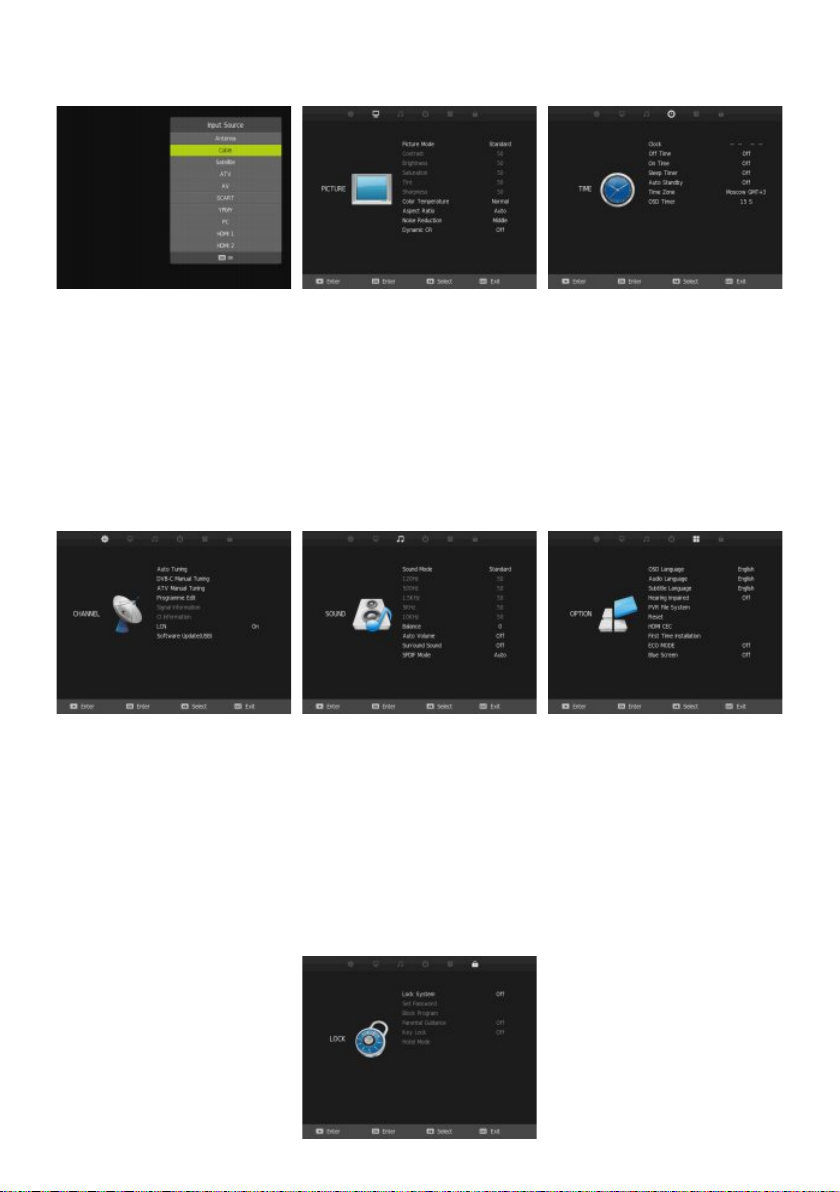

Настройка
Выбор видеовхода
1. Нажмите кнопку SOURCE
2. Стрелками выберите нуж-
ный видеовход.
3. Нажмите ENTER для под-
тверждения.
4. Используйте кнопку EXIT
для выхода.
Настрока изображения
Предназначена для регу-
лировки цвета и яркости
изображения, настройки
шумоподавления и дина-
мического контраста.
Настрока времени
Предназначена для на-
стройки часового пояса,
автоматического вкл./
выкл. и времени показа
меню.
Настрока ТВ тюнера
Предназначена для на-
стройки цифрового и ана-
логового ТВ тюнеров.
Ручная настройка доступ-
на только для текущего
видеовхода.
LCN — автоматическая
сортировка каналов.
Настрока звука
Предназначена для на-
стройки эквалайзера, ав-
томатической регулиров-
ки громкости и эффекта
объемного звука.
Настройки меню
Раздел содержит языко-
вые настройки, функцию
сброса всех настроек.
HDMI CEC — позволяет
передавать управляющие
сигналы по HDMI.
Настройки безопасности
Позволяют установить
пароли и заблокировать
программы.

14
Решение проблем
Симптом Возможное решение
Убедитесь, что провода
Audio Output и Internal
Speaker соединены между
собой по цветам (см. стр.
12).
Проверьте светодиод на
передней панели ТВ. Если
он красный, то телевизор
выключен. Если светодиод
зеленый, попробуйте вы-
брать другой видеовход.
Если светодиод не горит,
проверьте линию пита-
ния и светодиод на блоке
питания.
Направьте пульт на ТВ,
нажмите кнопку питания и
проверьте, стал ли свето-
диод телевизора зеле-
ным. Если нет, то замените
батарейку на новую.
Нет звука
Нет изображения
Не работает пульт

15
Поддерживаемые форматы медиаплеера
Медиа Расширение
файла
Кодек
Примечание
Видео Аудио
Видео
.mpg MPEG-1, MPEG-2
MP3, WMA,
AAC, AC3,
PCM
Max Resolution: 1920*1080
Max Data Rate: 40 Mbps
.avi
DivX, Xvid, MJPEG
Max Resolution: 1920*1080
Max Data Rate: 20 Mbps
MPEG-4 SP/ASP, H.263/H.264
.ts MPEG-2, H.264, AVS, AVS+, HEVC
.mov
.mkv MPEG-4 SP/ASP, H.263/H.264, HEVC
.dat MPEG-1
.mp4
MPEG-4 SP/ASP, H.263/H.264, HEVC
MPEG-1, MPEG-2 Max Resolution: 720*576
Max Data Rate: 40 Mbps
.vob MPEG-2
.rm/.rmvb RV30/RV440 COOK, MP2 Max Resolution: 1920*1080
Музыка
.mp3 -MP3 Sample rate: 8K—48kHz
Bit rate: 32K—320 Kbps
Channel: Mono / Stereo
.wma -WMA
.m4a/.aac -AAC
Sample rate: 16K—48kHz
Bit rate: 32K—442 Kbps
Channel: Mono / Stereo
Фото
.jpg Progressive JPEG Max resolution: 1024*768
.jpeg Baseline JPEG Max resolution: 15360*8640
.bmp BMP
Max resolution: 9600*6400
Pixel Depth: 1/4/8/16/24/32 bpp
.png
Non-Interlaced Max resolution: 9600*6400
Interlaced Max resolution: 1280*800

AVIS ELECTRONICS OVERSEAS LIMITED
506-507A, HuiGu ChuangXin Technology park, JingBei road, Shiyan town,
Baoan district, Shenzhen, Guangdong, China, 518108
For more details, please visit www.aviselectronics.com
За дополнительной информацией, пожалуйста,
заходите на www.aviselectronics.ru
Made in China | Сделано в Китае
