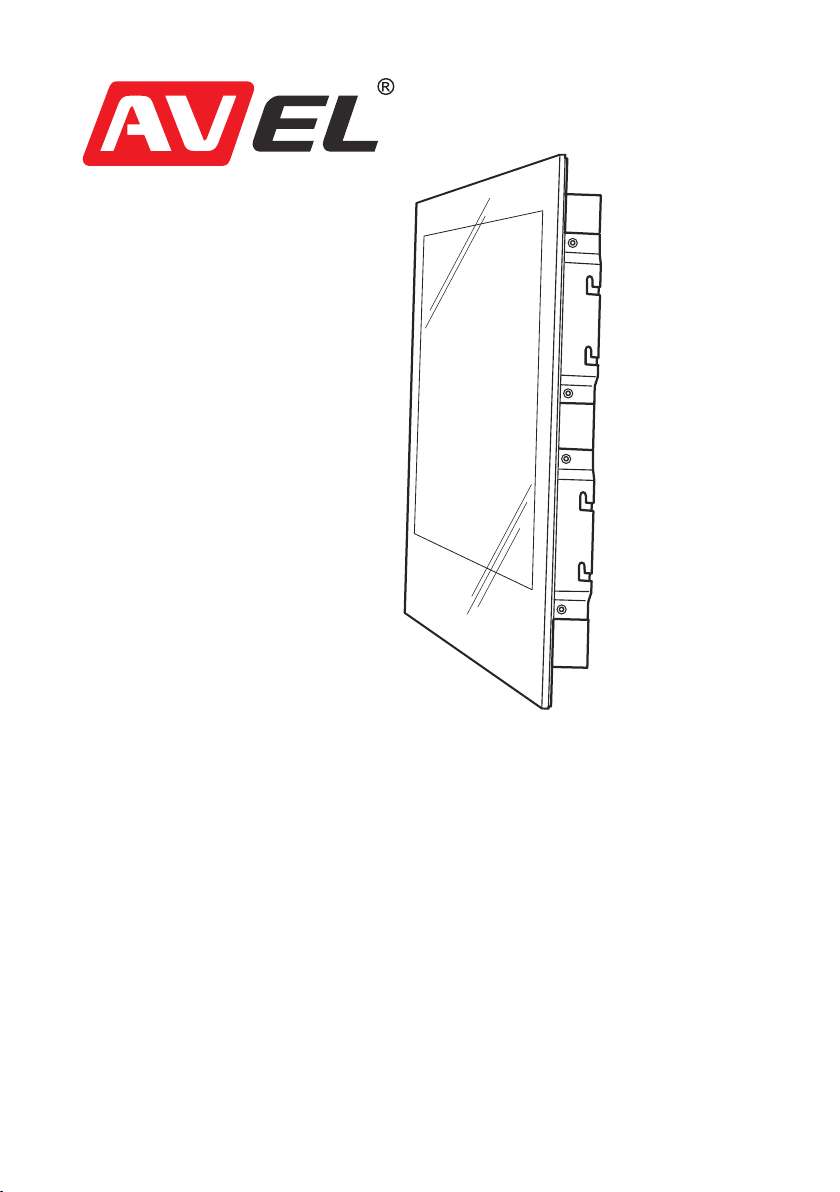

AVEL SM Series User manual

Инструкция пользователя
User Manual
Серия SM/ Series SM
English 14
Русский . . . . . . . . . . . . . . . . . . . . 2
. . . . . . . . . . . . . . . . . . . . . .

Благодарим Вас за покупку телевизора AVEL. Перед установкой
и использованием, пожалуйста, ознакомьтесь с инструкцией.
Пожалуйста, сохраните инструкцию для использования в будущем.
Инструкция может быть изменена без предварительного уведомления.
Во избежание риска пожара, удара электрическим то-
ком или других повреждений соблюдайте меры пре-
досторожности во время установки и использования
телевизора. Электрическая розетка должна быть легко
доступна, иметь заземление и быть подключенной
к УЗО (Устройство Защитного Отключения).
Предупреждение
• Во избежание удара электрическим током не допускайте попадание воды на
электрическую розетку и коммутационные провода.
• Не перегружайте электричекую сеть. Перегрузка может стать причиной пожара.
• Необходим родительский контроль при использовании техники детьми.
• Не используйте телевизор, если есть повреждения самого продукта или любой
его части, в особенности электрической проводки.
•
Избегайте соприкосновения провода питания с нагретыми/горячими поверхностями.
• Если Вы заметили дым или посторонний запах от телевизора, немедленно от-
ключите прибор от электрической сети и обратитесь в сервисный центр.
• Не используйте и не храните легковоспламеняющиеся вещества рядом с теле-
визором.
• Используйте телевизор только по его прямому назначению.
• Телевизор предназначен только для использования в помещениях.
•
Для безопасности отключайте телевизор от электрической сети и антенны на
время длительного отсутствия и во время грозы.
• Не применяйте моющие средства, содержащие абразивные вещества.
Русский
2

8
Installation niche size.
Размеры установочной ниши.
AVS555SM
Niche size / back box size
(WxHxD
, mm)
1309*868*81
Размер ниши / размер короба
(ШхВхГ
, мм)
8 . Адаптер AC/DC х 1 шт.**
Только для моделей с диагональю 23,8"-55".
**
Пожалуйста, убедитесь, что комплект поставки теле-
визора состоит из следующих предметов:
1 . Монтажный короб х 1 шт.***
2 . Набор крепежных винтов х 1 шт.
3 . Инструкция по установке х 1 шт.
4 . Установочный чертеж х 1 шт.
5 . Гарантийная карта х 1 шт.
6 . Пульт ДУ х 2 шт.
7 .
Комплект поставки
Провод питания х 1 шт.
*Изображения могут отличаться от реального вида комплектующих.
1
6
7
4
5
2
3
3
9 . Крепление влагозащищенного пульта ДУ х 1 шт.
10 . Инструкция «Перед первым включением» х 1 шт.
9
10
MUTE INPUT
INFO
MTS PIC
SOU
TV/TXT
SLEEP SCR
MOUSE
HOME
SUBTITLE
SUB.PG
MENU
CH.LIST
EXIT
OK
EPG
FAV
++
--
VOL CH
ASPECT
123
456
789
-/-- 0
В зависимости от диагонали телевизора, форма короба может отличаться.
***
Смотрите инструкцию по установке.

Питание Вкл/Выкл
Настройка формата
изображения
Выключение телеви-
зора через заданное
время
Список избранных
каналов
Выбор видеовхода
Выбор канала Регулировка громкости
Блок выбора каналов
Формат экрана

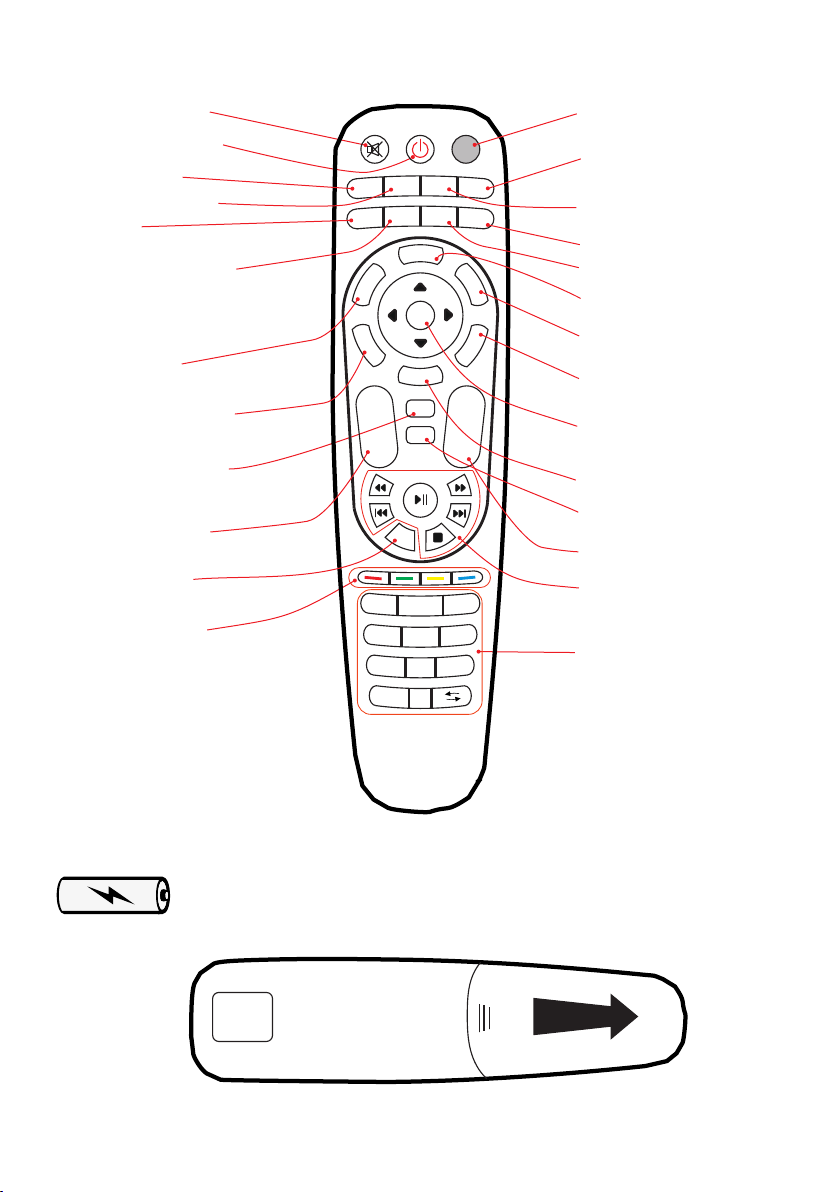

Пульт дистанционного управления
Настройка формата
звука
Вкл / Выкл звука
Отображает электрон-
ное расписание
телепрограмм
Список телеканалов Стрелки и OK для
навигации по меню
Блок управления
медиаплеером
Соответствуют цветам
пунктов меню
Язык вещания
Замена
батарейки
4
MUTE INPUT
INFO
MTS PIC
SOU
TV/TXT
SLEEP SCR
MOUSE
HOME
SUBTITLE
SUB.PG
MENU
CH.LIST
EXIT
OK
EPG
FAV
++
--
VOL CH
ASPECT
123
456
789
-/-- 0
Информация
Телетекст
Снимок экрана
Вкл/Выкл курсора
Smart TV
Управление
субтитрами
Выход из меню
Переключение
подстраниц
телетекста
Вход в меню / Шаг назад
Модель AAA
x 2

5

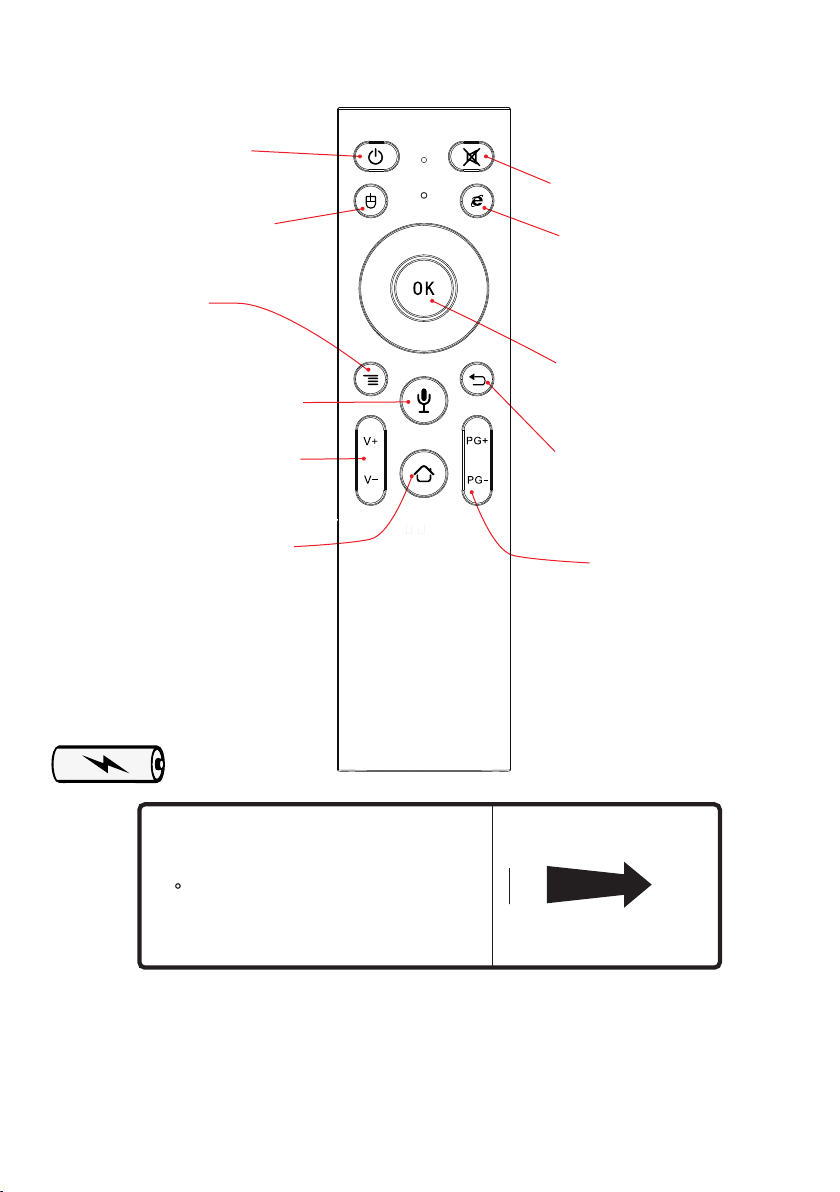

Bluetooth пульт дистанционного управления Smart TV
Замена
батареек
Модель AAA
x 2
Питание Вкл/Выкл*
Вкл / Выкл звука
Вкл / Выкл курсора Браузер
Стрелки и ENTER для
навигации по меню /
Список ТВ каналов
Назад
Переключение каналолов/
Вход в меню
Регулировка
громкости
Голосовой ассистент
**Перед использованием пульта необходимо выполнить сопряжение с телевизором.
*Кнопке питания может быть присвоено любое значение. Для обучения зажмите кнопку
на 3 секунды, индикатор будет мигать. Направьте излучатель пульта Smart TV к излучателю
обычного пульта. Нажмите желаемую кнопку на обычном пульте ДУ.
Smart TV
Нажмите и удерживайте кнопки V- и PG- до тех пор пока индикатор не будет мигать.
Выполните сопряжение в меню телевизора с устройством HBG_RC.
***Для калибровки аэромыши зажмите и удерживайте кнопки OK и до тех пор пока
индикатор не будет гореть. Положите пульт на ровную горизонтальною поверхность
на 3 секунды.
Прокрутка страницы в браузере

6

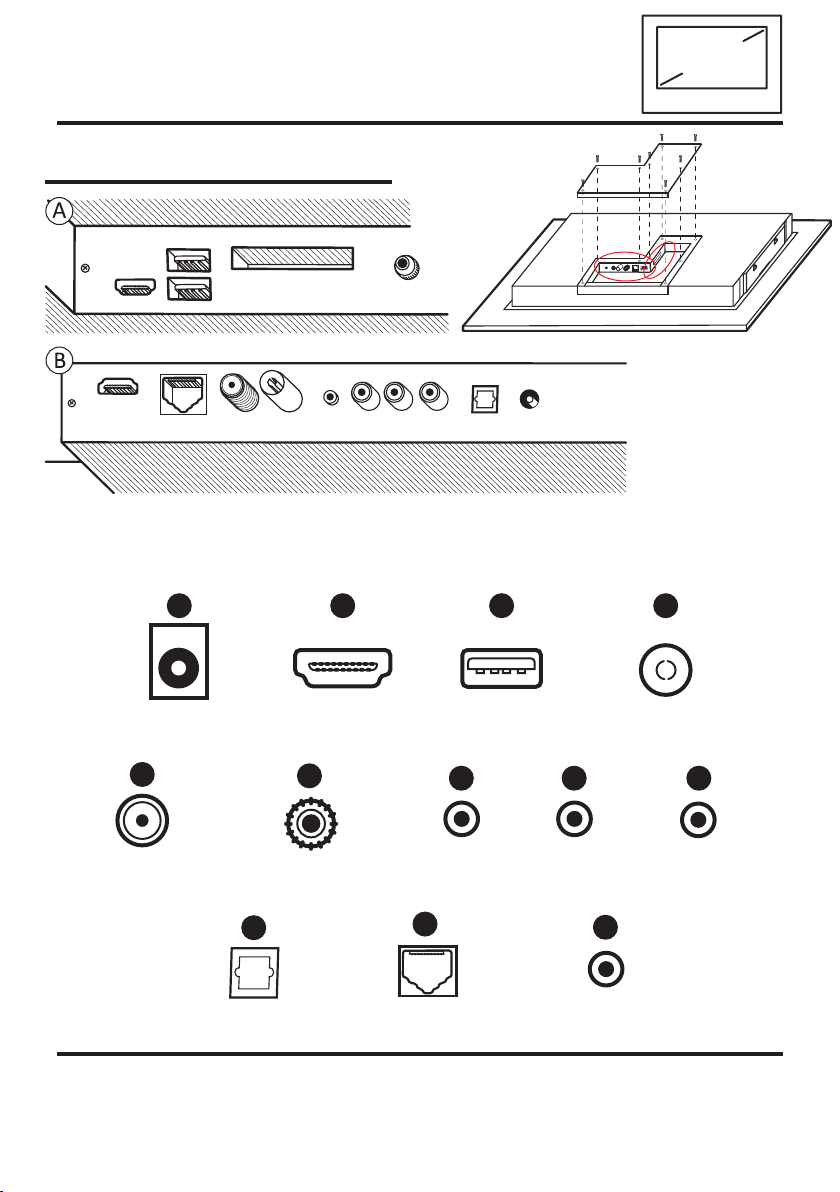

Коммутация
* Для внешнего ИК ресивера и функции IR pass through.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
910 1
2
3
4
5
2
6
7
11 12
Audio R x 1
23,8"

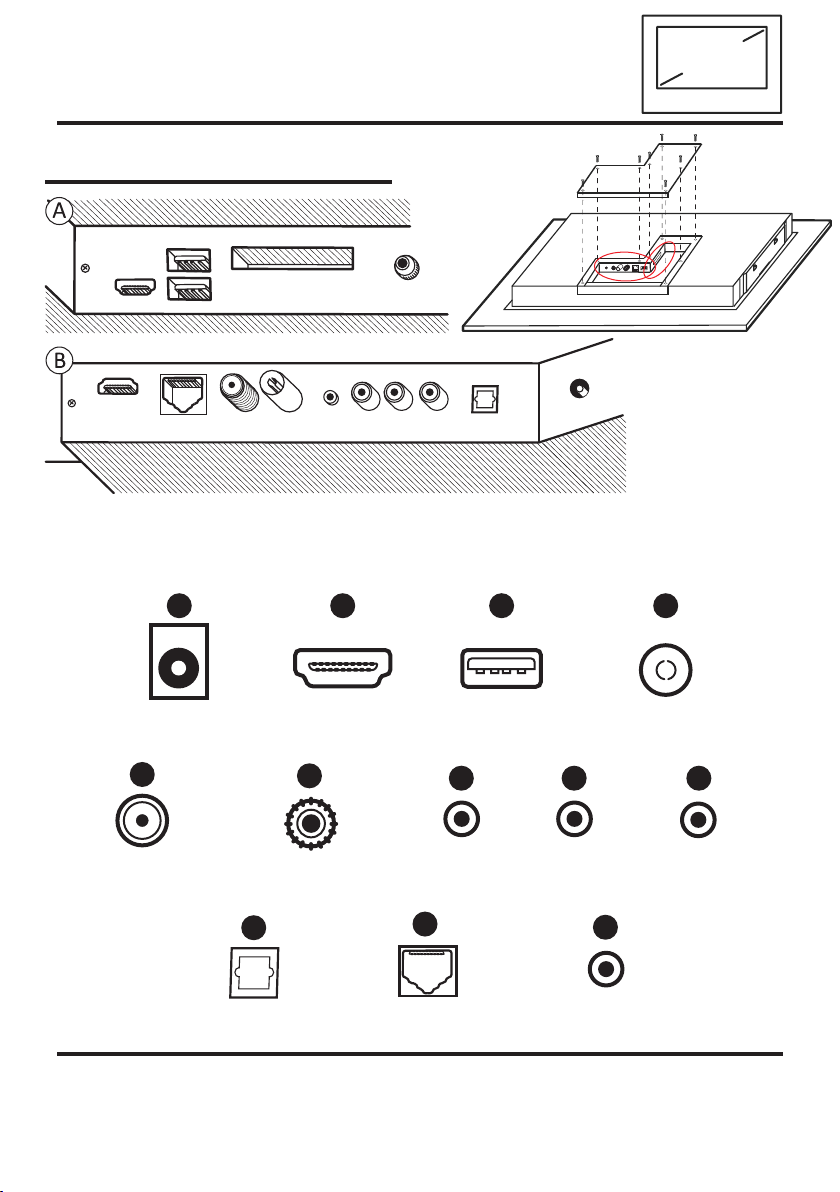

Коммутация
* Для внешнего ИК ресивера и функции IR pass through.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
910
1
2
3
4
5
2
6
7
11 12
Audio R x 1
32"
7

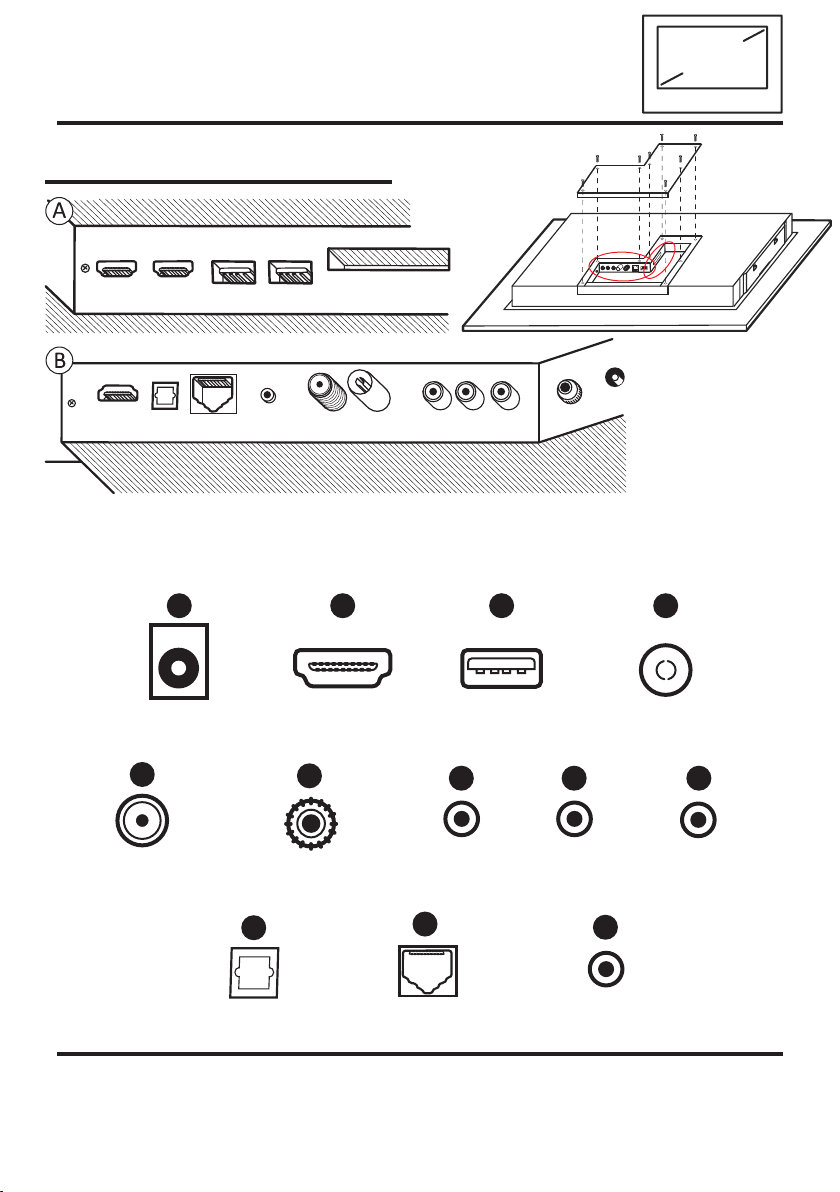

Коммутация
* Для внешнего ИК ресивера и функции IR pass through.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 3 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
9
10
1
23
4
5
26
7
11 12
Audio R x 1
43"-55"
23
8

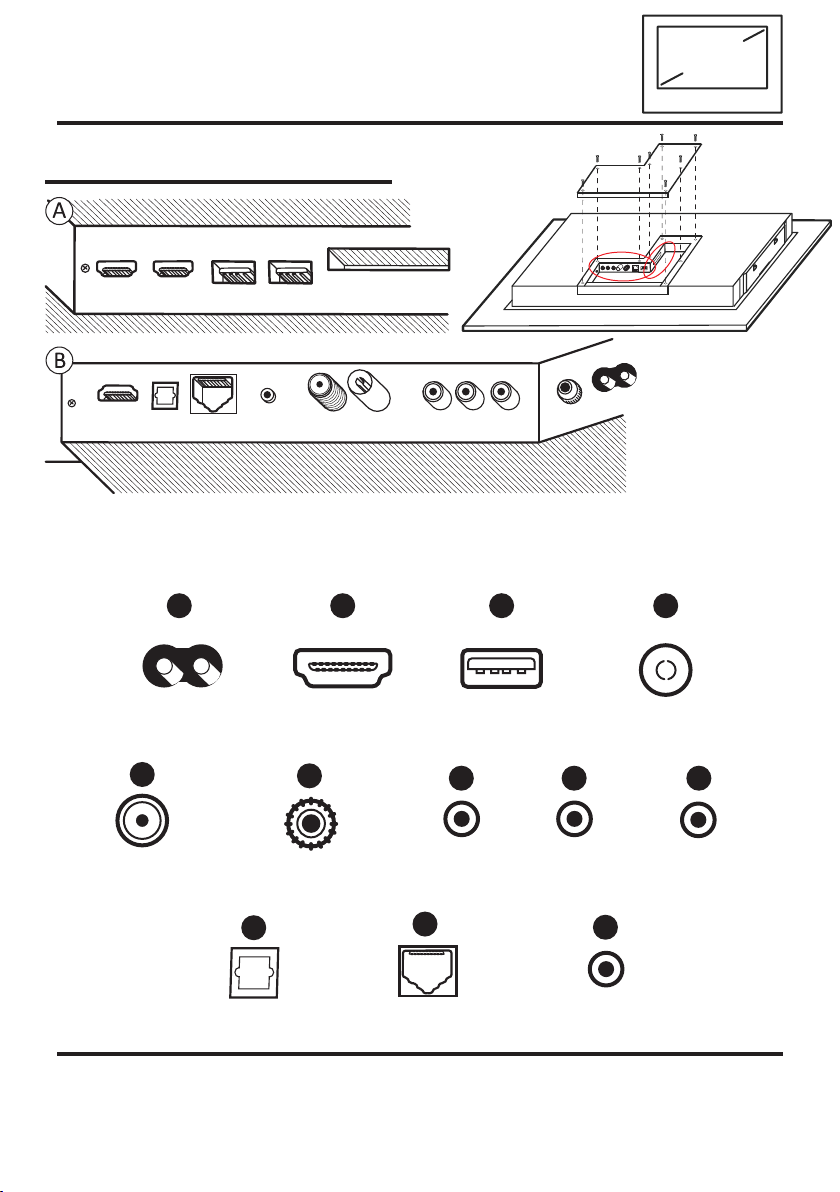

Коммутация
* Для внешнего ИК ресивера и функции IR pass through.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 3 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
9
10
1
23
4
5
26
7
11 12
Audio R x 1
65"-75"
23
9

Общие Настройки
Выбор видеовхода
1. Нажмите кнопку SOURCE.
2. Стрелками выберите
нужный видеовход.
3. Нажмите ENTER для
подтверждения.
4. Нажмите кнопку MENU
для перехода к поиску каналов.
Общие Настройки
В режиме одного из
источников (не в режиме
Smart TV) нажмите
кнопку MENU для перехода
к Общим Настройкам.
Настройка звука
Предназначена для на-
стройки эквалайзера, ав-
томатической регулиров-
ки громкости и эффекта
объемного звука.
Настройки меню
Раздел содержит дополни-
тельные настройки и
сброс всех настроек.
HDMI CEC — позволяет
передавать управляющие
сигналы по HDMI.
Настройки безопасности
Позволяют установить
пароли и заблокировать
источники.
Настрока изображения
Предназначена для регу-
лировки цвета и яркости
изображения, настройки
шумоподавления и тем-
пературы цвета.
Настройка таймера
Предназначена для
установки времени
отображения меню,
а также автоматического
отключения устройства.
Настройки CEC
10

SMART TV
Запуск Smart TV
Для запуска Smart TV нажмите
кнопку на пульте ДУ.
Настройки
В меню настроек Вы можете выполнить
подключение к сети Wi-Fi, изменить
язык устройства, настроить параметры
приложений, клавиатуры, даты и времени,
и др.
Настройки сети
Предназначены для настройки
беспроводной Wi-Fi и проводной сети,
а также для подключения акксесуаров
по Bluetooth.
Настройки времени
Предназначены для установки
текущего времени и даты, а также
часового пояса.
Общие настройки
Предназначены для настройки
языка, ввода, обоев, а также
для управления приложениями
и другими параметрами Smart TV.
О ТВ
Перейдите для просмотра
параметров устройства.
11

Мои приложения
Перейдите в раздел Приложения
для просмотра и запуска установленных
Установка приложений
Установить приложения можно с помощью
«Магазина приложений APP Store»
или «Google Play Store».
Воспроизведение файлов с USB
Для просмотра файлов с внешнего
носителя USB, запустите приложение
«Проигрыватель медиа».
Просмотр веб-страниц
Для просмотра веб-страниц
воспользуйтесь браузером «Google
Chrome».
Дублирование экрана
Для подключения устройств на системе
Android запустите приложение
«Дублирование экрана».
приложений.
Возврат в режим Телевизора
Для возврата к функциям ТВ
запустите «Режим ТВ».
12

Решение проблем
Симптом Возможное решение
Проверьте светодиод на
передней панели ТВ. Если
он красный, то телевизор
выключен. Если светодиод
зеленый, попробуйте вы-
брать другой видеовход.
Если светодиод не горит,
проверьте линию пита -
ния и светодиод на блоке
питания.
Направьте пульт на ТВ,
нажмите кнопку питания
и проверьте, стал ли све-
тодиод телевизора зеле-
ным. Если нет, то замените
батарейку на новую.
Нет изображения
Не работает пульт
* Опция, отсутствует на зеркальных ТВ.
Кнопки управления*
123 3 4 4 5
1Питание Вкл/Выкл
2Вход в меню
5Выбор источника
3Регулировка громкости
4Выбор канала
13

Thank you for choosing AVEL TV! Before using and installing
the product, please read this guide.
Please keep this manual for future reference.
The informtaion in this manual is subject to change without prior noce.
To reduce the risk of fire, electric shock and other
injuries, keep these safety precauons in mind when
installing, using and maintaining your TV. The mains
outlet should be installed near the equipment, be easily
accessible. The TV should be connected to a grounded
GFCI protected mains outlet.
Warnings
• To protect against electric shock, do not immerse the power cord, power plug
or product in water or other liquid.
• Do not overload AC outlets or extension cords. Overloading can cause a fire.
• Close supervision by adults is necessary when a product is used by or near children.
• Do not operate the product with a damaged cord or plug or if it has been damaged
in any manner.
• Do not let the power cord get in contact with hot surfaces.
• If you noce any smoke or scorched smell near the product, unplug the power cord
and contact qualified personnel for service or repair.
• Do not use or place any combusble or flammable substances near the product.
• Do not use this product for other than intended use.
• This product is intended for indoor use only.
• For added safety, during a light storm, or when this product is left unaended
and unused for a long me, unplug it from the wall outlet and disconnect
the antenna.
• Do not use detergents containing abrasives.
English
14

8 . Power adapter x 1 pcs.**
Only 23.8"-55" TV.
**
Please make sure that the accessories are in the package
as shown below:
1 . Mounng back box x 1 pcs.
2 . Mounng bolts set x 1 pcs.
3 . Installaon manual x 1 pcs.
4 . Installaon drawing x 1 pcs.
5 . Warranty service card x 1 pcs.
6 . Remote control x 2 pcs.
7 . Power cable x 1 pcs.
Accessories
Image is given for reference and may be different with the actual components.
*
9 . Waterproof remote control holder x 1 pcs.
10 . Prior to First Use x 1 pcs.
8
Installation niche size.
Размеры установочной ниши.
AVS555SM
Niche size / back box size
(WxHxD
, mm)
1309*868*81
Размер ниши / размер короба
(ШхВхГ
, мм)
1
6
7
4
5
2
3
9
10
MUTE INPUT
INFO
MTS PIC
SOU
TV/TXT
SLEEP SCR
MOUSE
HOME
SUBTITLE
SUB.PG
MENU
CH.LIST
EXIT
OK
EPG
FAV
++
--
VOL CH
ASPECT
123
456
789
-/-- 0
Mounng black box might have a different look depending on the model.
*** 15

Favorite channels list
On Screen Display
menu / Go back
Remote control
To close the On Screen
Display Menu
Battery
replacement
Power On / Off
Configures rao and
appearance of picture
Designates power off
aer a specified me
Input source menu
Channel selecon Volume level selecon
Channel selecon block
Picture formats
Configures sound
presets
On / Off sound
Displays avaliable EPG
(Electronic Program
Guide)
Displays channels list Use arrows and OK
to navigate menu
Media player control
buons
According to the menu
options
Broadcast language
MUTE INPUT
INFO
MTS PIC
SOU
TV/TXT
SLEEP SCR
MOUSE
HOME
SUBTITLE
SUB.PG
MENU
CH.LIST
EXIT
OK
EPG
FAV
++
--
VOL CH
ASPECT
123
456
789
-/-- 0
Informaon
Teletext
Screenshot
Cursor On / Off
Smart TV
Subtle
management
Teletext subpage
switching
Batery type AAA
x 2
16

Bluetooth remote control for Smart TV
Batery
replacement
Batery type AAA
Power On / Off*
On / Off sound
Cursor On / Off
Arrow and ENTER for
menu navigaon / The
list of TV channels
Back
Volume control
Enter to menu
x 2
Browser
Channel switching/
Voice Assistant
Smart TV
**Before using the remote control you should connect it to the TV. For connecng push and hold
*You can teach the Power button from the original remote control. 1) Hold the Power for 3 sec
(you can see the red blinking indicaon on the smartremote). 2) Line up smart remote and
original remote head-to-head. 3) Push a button on the original remote.
the buttons "V-" and "PG-" ll red indicator on the RC become blinking. Then go to the BT
sengs on the TV and pair to the HBG_RC device.
***For calibraon Airmouse push and hold buons "OK" and "HOME" led indicator is on.
Then put the remote control on the flat horizontal surface for 3 seconds. Once the red
indicator is off you can use the RC.
Page scroll in browser
17

Inputs and Outputs
* For external IR receiver or IR pass through connecton.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
910 1
2
3
4
5
2
6
7
11 12
Audio R x 1
18
23,8"

Inputs and Outputs
* For external IR receiver or IR pass through connecton.
Opcal Audio Out x 1
10
Power x 1 HDMI input x 2 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
Audio R x 1
B
A
8
910
1
2
3
4
5
2
6
7
11 12
32"
19

Opcal Audio Out x 1
10
Power x 1 HDMI input x 3 USB-port x 2 TV x 1
TV(S2) x1
1 2 3 4
6
5
IR control x 1*Video IN x 1
7
Audio L x 1
8
Headphones x 1
9
Rj45 x 1
11 12
B
A
8
9
10
1
23
4
5
26
7
11 12
Audio R x 1
43"-55"
23
* For external IR receiver or IR pass through connecton.
Inputs and Outputs
20
