Beacon RATIO AREA User manual

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 1 OF 4
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone]
NOTE:
This luminare is designed for outdoor lighting applications with ambient tempertures not exceeding 40°C
WARNINGS:
Dangerous voltage exist within the unit and all precautions usually observed in handling high voltage equipment should be observed
when replacing light engine or otherwise servicing luminares. Disregarding this warning could result in electrical shock and possible
injury to the individual installing or servicing this equipment. Installation and servicing should be done by qualified personnel.
Tools Required: (check tools required to install specific mount type)
Hex (Allen) Wrench - 3/16
Hex Socket - 1/2 & 3/4
Torx Driver - T-20
Screwdriver - Flat Blade & Phillips
•
•
•
•
93099924 Rev. C
INSTALLATION
INSTRUCTIONS
RATIO AREA
RAR1
RAR2
RAR3
READ THOROUGHLY BEFORE INSTALLATION
www.beaconproducts.com
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONALINJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your distributor or [email protected] or [phone]
Give instructions to facility owner/manager for future reference.

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 2 OF 3
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone]
NOTES:
For replacement LED Assemblies and Drivers please contact Current Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.

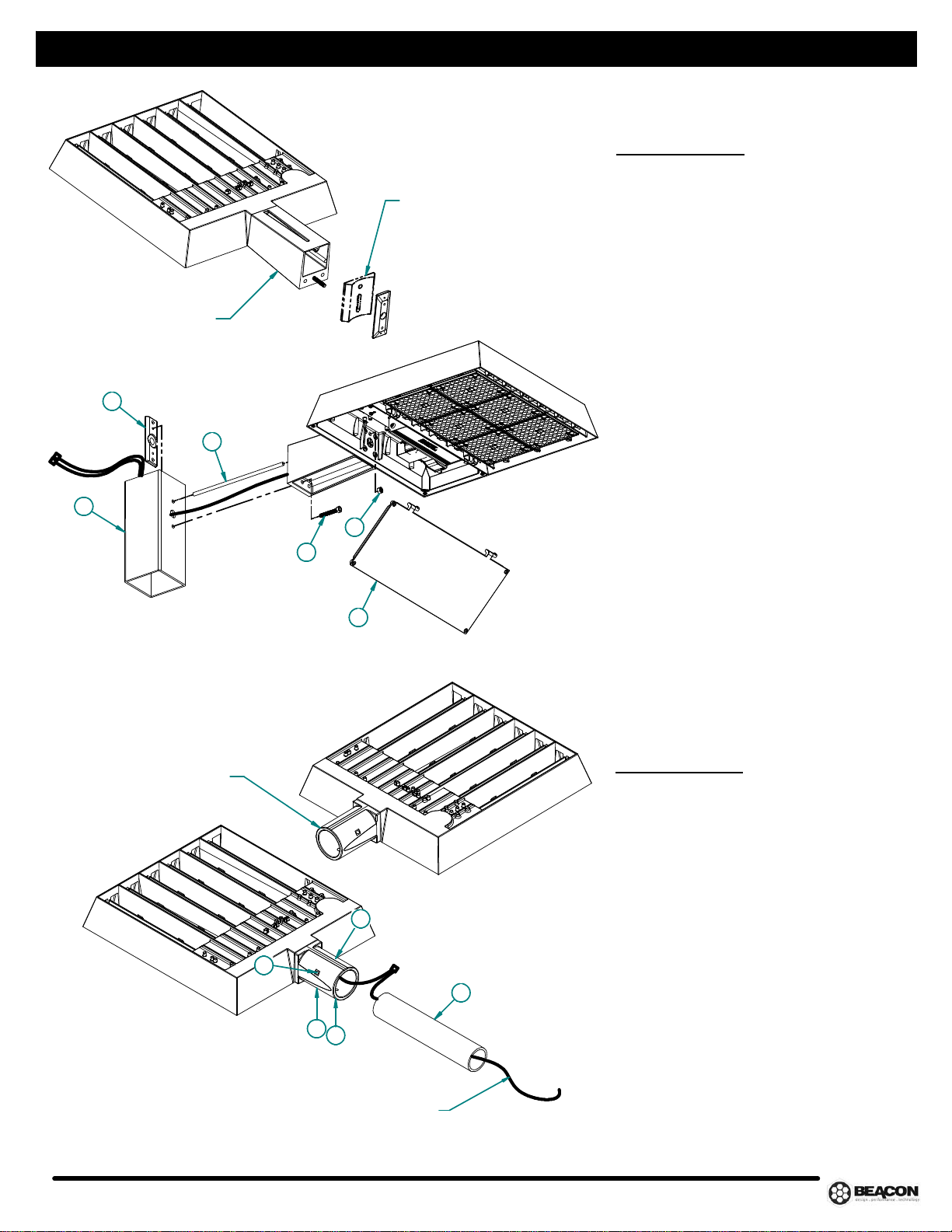

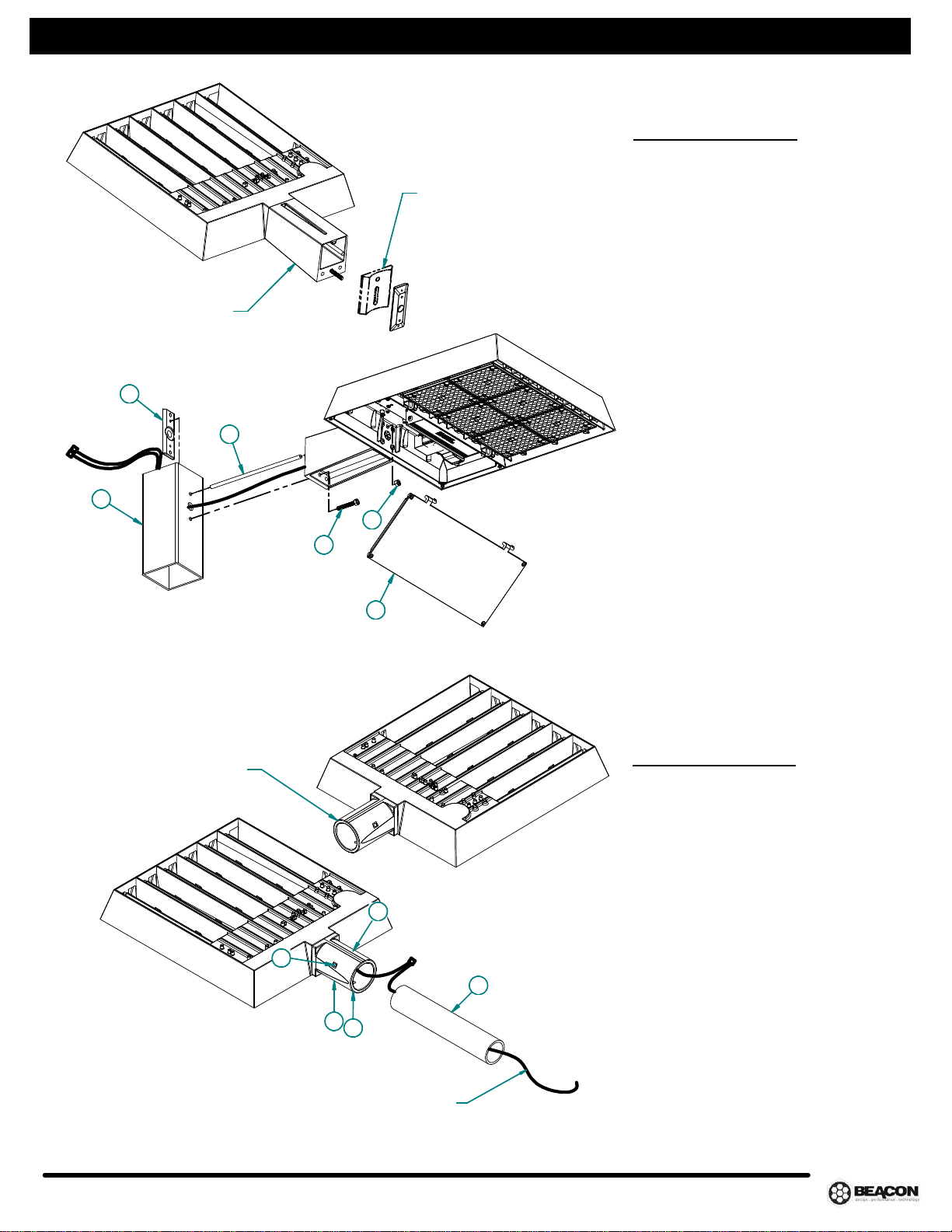

Fixture Installation:
Make power connections from the fixture
wiring to the power feed wires. Route
connected wiring into the pole mast arm
and pole interior.
Attach fixture by sliding the mast arm fitter
over the pole mast arm (E). Ensure wiring is
not pinched between the Mast Arm Fitter
and the pole mast arm.
Secure housing to arm by tightening (4)
3/8-16 set screws (G) using a 3/16 Allen
Wrench. Torque to 12 ft-lbs.
Ensure power is supplied to LEDs.
1.
2.
3.
4.
Ratio Area Arm Mount
Ratio Area Mast Arm Mount
Fixture Installation:
Open the driver compartment door (F) by
removing (4) 8-32 T-20 Torx fasteners.
Remove pole cap (not shown) and position
nut plate (B) inside pole (A) at pre-drilled
hole locations.
Insert 5/16-18 threaded rod (C) through
the arm and fasten on the interior of the
housing with a 5/16-18 nut, washer, and
lockwasher.
Insert the opposite end of the threaded rod
into the top hole of the pole drill pattern
and thread into the top hole of the nut
plate (B). Torque nut (D) to 10 ft-lbs.
Route fixture wire from the arm through
the wireway hole into the interior of the
pole, and then out the top of the pole.
Insert 5/16-18 hex bolt, washer, and
lockwasher set (E) through the center hole
located in the bottom surface of the arm,
through the lower hole of the pole drill
pattern and into the nut block (B).
Reinstall (if removed) the driver
compartment door (F), close and secure
(4) 8-32 fasteners.
Make power connections at the top of the
pole and replace pole cap.
Ensure power is supplied to LEDs.
1.
2.
3.
4.
5.
6.
7.
8.
9.
A
C
D
E
B
E
G
G
G
G
OPTIONAL
ROUND POLE ADAPTER
MULTIPLE DIAMETER
SIZES AVAILABLE
POWER IN FROM POLE
SET SCREWS
WIRING CONNECTIONS
WIRING
CONNECTIONS
F
MAST ARM FITTER
ARM MOUNT
www.beaconproducts.com

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 3 O 4
SAVE THESE INSTRUCTIONS

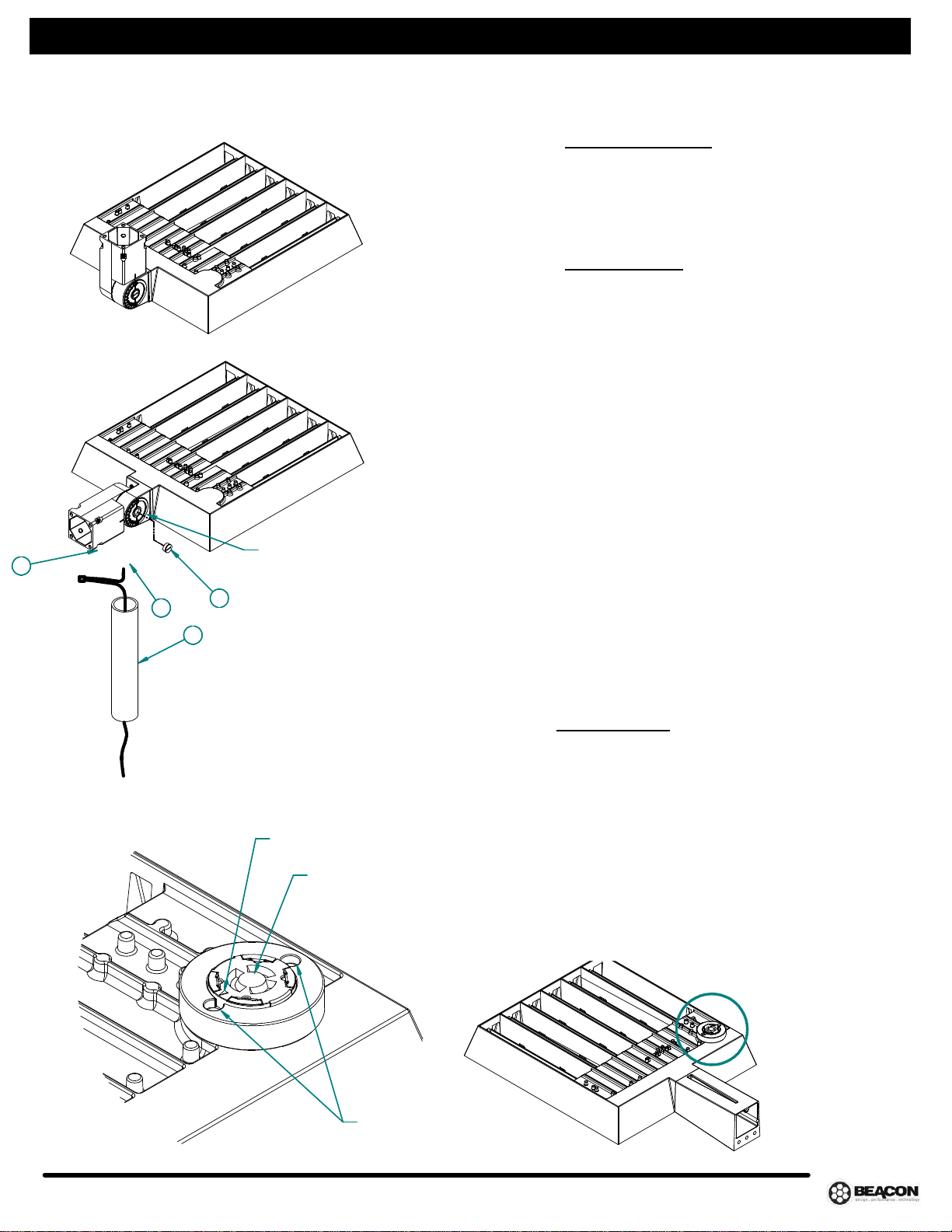

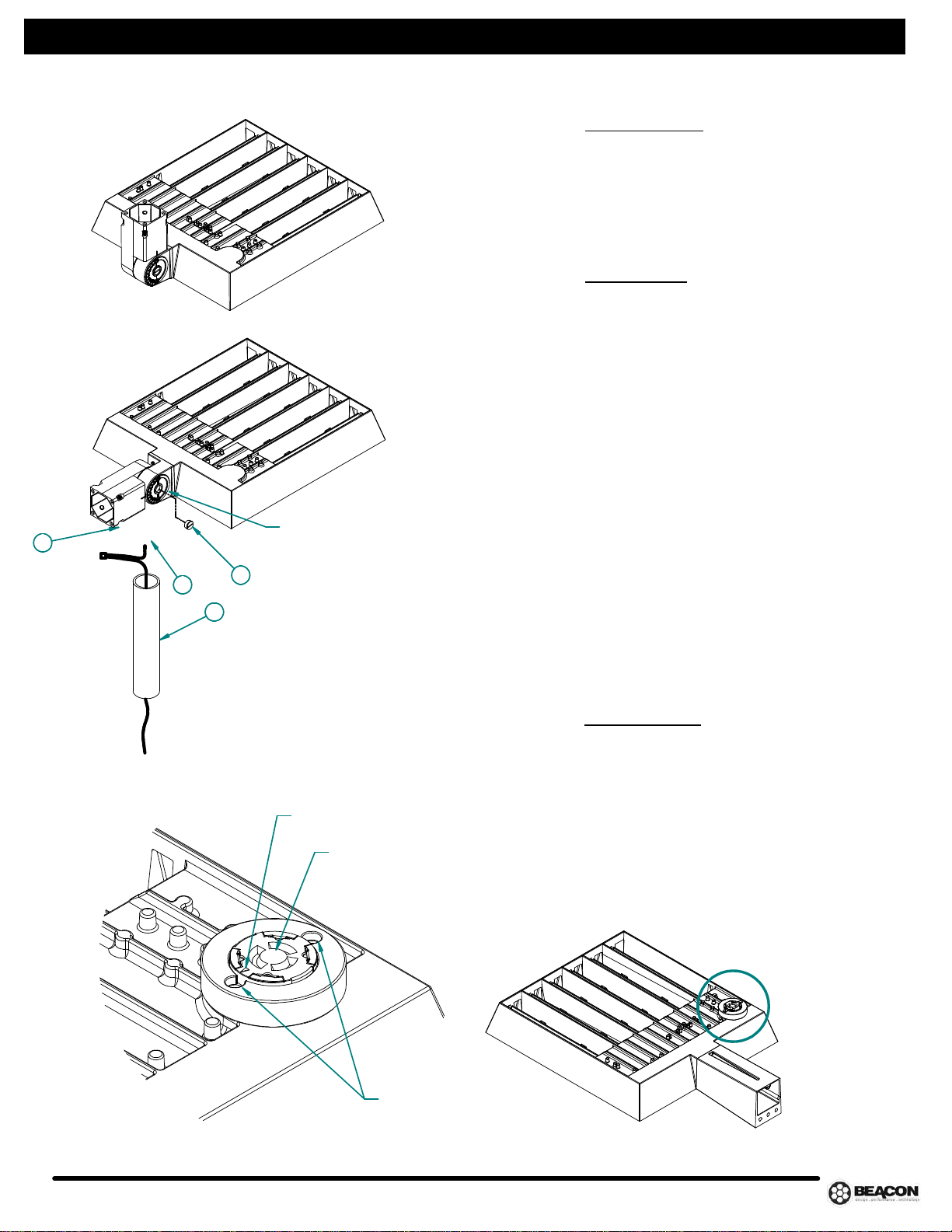

Ratio Area Knuckle Mount
Fixture Installation:
Make power connections from the fixture wiring to the
power feed wires. Route the connected wiring into the
interior of the pole through the tenon.
Attach the Knuckle to pole (E) by sliding the Knuckle
onto the tenon. Tighten each of the (4) 3/8-16 set
screws (G) using a 3/16 Allen wrench to approximately
12 ft-lbs.
Aim Adjustment:
Determine the desired vertical aim angle before
attempting adjustments.
Notice that there are tick marks are at 15° intervals, plus
long tick marks at 0°, 45° and 90°. The knuckle will
actually allow finer adjustments to 4° per step.
Remove the center hub cover (H)
Notice the large 1/2-13 hex head bolt in the center of the
hub acts as a pivot and should be loosened slightly for
adjustment, but never removed.
CAUTION: secure housing assembly or obtain help
holding and positioning the fixture while adjusting the
aim .
Aim the fixture to the desired angle.
Once the aim angle has been completed, tighten the
1/2-13 Hex Head pivot bolt to 35 ft-lbs.
Replace the Knuckle cover (H).
1.
2.
1.
2.
3.
4.
5.
6.
7.
E
G
GH
ACCESS TO 1/2-13 HEX HEAD BOLT
LOOSEN TO ADJUST ANGLE
TIGHTEN TO 35 FT/LBS
Photocontrol Orientation
NOTE: A photocontrol is not included with this fixture.
This orientation procedure is only necessary if
adjustment is required to aim the photocontrol in a
certain direction. Otherwise, the photocontrol will
function properly with no adjustment required to the
photcontrol receptacle.
Angle Adjustment:
Remove shorting cap or photocontrol if installed.
Slightly loosen the two screws to allow rotation of the
center section of the receptacle.
Insert a screwdriver tip into the adjustment slot located
in the center of the the receptacle and rotate so that the
arrow indicator points in the desired direction (usually
north)
Sufficiently tighten two screws.
Install photocontrol into receptacle, twist and lock into
position. Check to ensure photocontrol is pointing in
the desired direction.
1.
2.
3.
4.
5.
ADJUSTMENT SCREWS
ADJUSTMENT SLOT
AIM ARROW INDICATOR
PHOTOCONTROL
RECEPTACLE
LOCATION
701 Millennium Boulevard Greenville, SC 29607 [phone]
NOTES:
For replacement LED Assemblies and Drivers please contact Current Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.
www.beaconproducts.com

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 4 OF 4
SAVE THESE INSTRUCTIONS

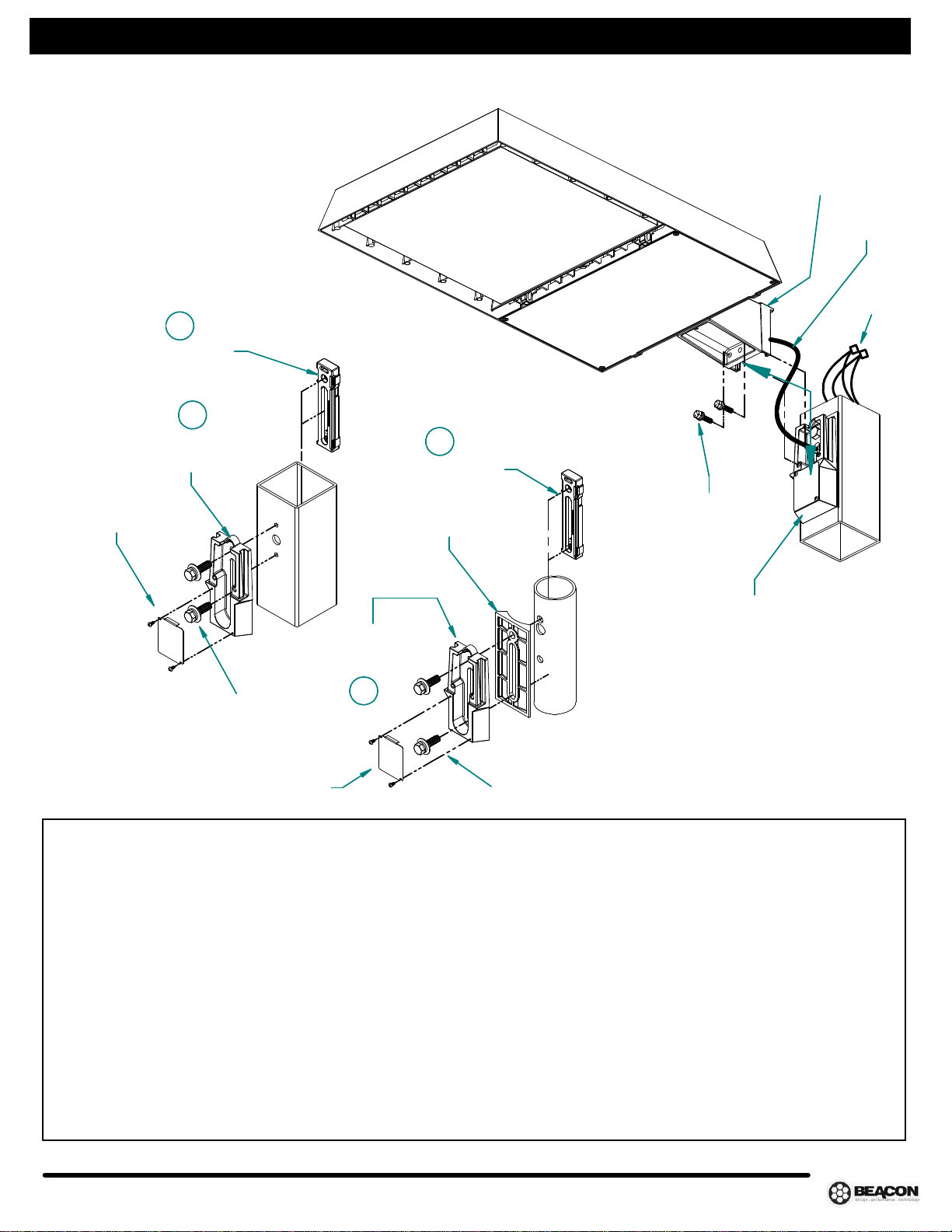

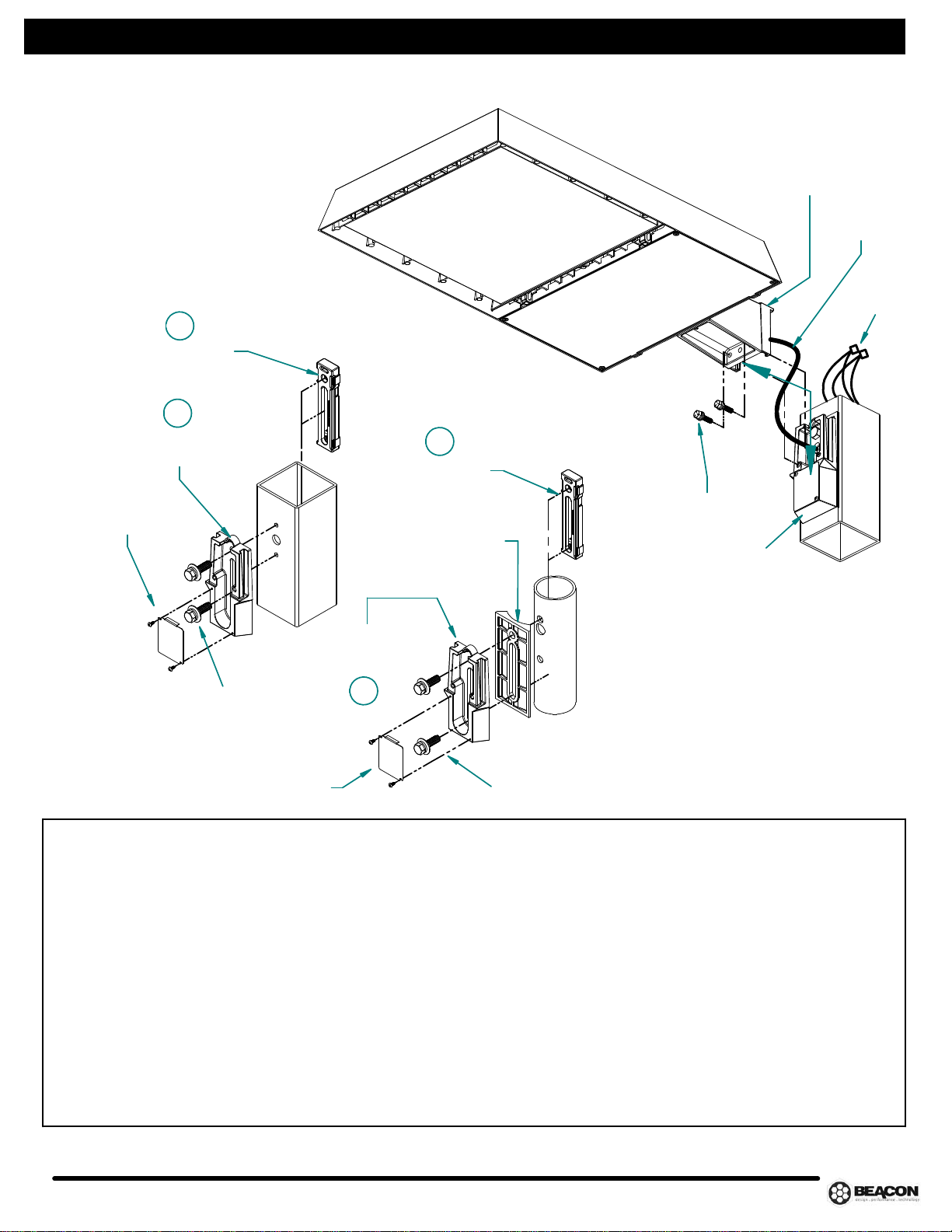

Universal Mount Assembly Instructions:
Feed fixture wires through wireway hole of UM adapter fixture half (A) and fasten to arm with 5/16-18 bolt and lock washer. Torque to 10 ft.-lbs.
Position the UM adapter pole half (B) against the pole aligning the top mounting hole to the top drill pattern hole in the pole. Position the round pole adapter (RPA)
(D, previous page) as shown if required. The RPA is only required for round poles.
Lower the sliding nut block (C) into the inside of the pole noting the side of the block that fits against the pole wall.
Place one ½-13 bolt with lock and flat washer through the botton hole in the adapter, RPA (optional) and pole. Finger tighten into the lower nut on the sliding nut
block.
Place the second ½-13 bolt with lock washer through the top hole in the adapter, RPA (optional) and pole. Locate and tighten into the top nut on the sliding nut block.
Torque the (2) 1/2-13 bolts from steps 4 & 5 to 50 lb/ft.
Feed fixture wires through the adapter and pole so that they can be easily accessed for wiring when the arm is installed.
Position the fixture so that the UM adapter arm half is over the UM adapter pole half, flush against the pole so that the locking lugs in the fixture half engage the
mating details in the pole half.
Secure with (2) 5/16-18 bolts through fixture arm and into threaded holes in the UM adapter pole half. Torque to 20 lb/ft.
Install the UM cover (E, previous page) and secure with (2) 8-32 button head screws. Torque to approximaely 14 lb/in.
Consult fixture installation instructions to complete the installation.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
5/16-18 UNC HEX HEAD BOLT
TIGHTEN TO 20 FT/LBS
UNIVERSAL MOUNT ADAPTER
ASSEMBLED TO FIXTURE ARM
(REMAINDER OF FIXTURE NOT SHOWN
UNIVERSAL MOUNT ADAPTER
POLE HALF ASSEMBLY SHOWN
INSTALLED ON SQUARE POLE
UNIVERSAL MOUNT ADAPTER
POLE HALF
2X 1/2-13 UNC HEX BOLT
LOCK AND FLAT WASHERS
TIGHTEN TO 50 FT/LBS
UM COVER WITH 2X 8-32 SCR
B
UNIVERSAL MOUNT
SLIDING NUT BLOCK
WIRING
CONNECTIONS
FIXTURE WIRES
C
UNIVERSAL MOUNT
ROUND POLE ADAPTER
UNIVERSAL MOUNT
ADAPTER
POLE HALF
UNIVERSAL MOUNT
SLIDING NUT BLOCK
C
UM COVER WITH 2X 8-32 SCR
2X 1/2-13 UNC HEX BOLT
LOCK AND FLAT WASHERS
TIGHTEN TO 50 FT/LBS
B
ROUND POLE
SQUARE POLE
701 Millennium Boulevard Greenville, SC 29607 [phone]
www.beaconproducts.com

INSTRUCTIONS D'INSTALLATION - RATIO AREA FEUILLE 1 DE 3
AVERTISSEMENT! Les appareils d'éclairages doivent être mis à la terre et installés selon le Code canadien de l'électricité
et tous les codes locaux. Ne pas se conformer à ces codes pourrait conduire à DES SECOUSSES ÉLECTRIQUES ET UN
DANGER DE MORT OU D'INCENDIE . Installez l'appareil d'éclairage seulement dans les environnements pour lesquels il
est marqué, et de façon qu'un défaut ne puisse devenir un danger.
AVERTISSEMENT! Ce produit contient des produits chimiques reconnus par l'état de la Californie causer le cancer, des
malformations congénitales et d'autres sévices à la reproduction. Bien se laver les mains après l'installation, le nettoyage
ou après avoir touché le produit (particulièrement s'il est brisé).
ATTENTION! Suivre toutes les indications, marquages, instructions, restrictions et recommandations concernant
l'utilisation du luminaire ainsi que les dégagements requis et les précautions pour ne pas vous brûler. L'étiquette apposée
sur le luminaire indique les exigences électriques et environnementales ainsi que les restrictions applicables.
Tous les raccordements électriques doivent être faits par un électricien certifié.
Avant de faire l'entretien, coupez la source de courant et laissez se refroidir le luminaire.
Un programme d'entretien régulier devrait être établi pour conserver la luminosité optimale et réduire l'accumulation de
chaleur.
Un chiffon doux et propre est normalement suffisant pour dépoussiérer le système optique. Toute accumulation de
poussière ou saleté doit être retirée de façon régulière.
Lire attentivement les présentes instructions avant d'installer le produit. Si vous ne comprenez pas les présentes
instructions, communiquez avec votre distributeur, ou avec [e-mail] ou [phone]
au téléphone
Remettre les présentes instructions au propriétaire ou gestionnaire des installations pour référence ultérieure.
INSTRUCTIONS
D'INSTALLATION
RATIO AREA
À LIRE ATTENTIVEMENT AVANT D'INSTALLER
SAUVEGARDEZ CES INSTRUCTIONS
REMARQUE :
Ce luminaire est conçu pour les applications d'éclairage extérieur avec des températures ambiantes ne dépassant pas 40°C
AVERTISSEMENTS :
Il existe une tension dangereuse dans l'unité et toutes les précautions habituellement observées lors de la manipulation d'équipements à
haute tension doivent être observées lors du remplacement du moteur de phare ou de tout autre entretien des luminaires. Ignorer cet
avertissement pourrait entraîner un choc électrique et éventuellement causer des blessures aux personnes installant ou entretenant cet
équipement. L'installation et l'entretien doivent être effectués par du personnel qualifié .
Outils requis :
Clé hexagonale (Allen) - 3/16
Douille Hexagonale - 1/2 & 3/4
Pilote Torx - T-20
Tournevis - lame plate et Phillips
•
•
•
•
701 Millennium Boulevard Greenville, SC 29607 [phone]
93099924 Rev. C
www.beaconproducts.com

701 Millennium Boulevard Greenville, SC 29607 [phone]
REMARQUES :
Pour toute pièce de remplacement comme l'ensemble à DEL ou le convertisseur d'alimentation, veuillez communiquer avec Current Lighting.
Avant de commander, veuillez communiquer avec votre distributeur ou agent local pour confirmer la disponibilité des pièces.
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 2 DE 3
Installation du luminaire:
Établissez les connexions électriques
entre le câblage de l'appareil et les câbles
d'alimentation. Acheminez le câblage
connecté dans le bras et l'intérieur du
pylône.
Fixez le luminaire en glissant le monteur
de bras de mât sur le bras de mât (E).
Assurez-vous que le câblage n'est pas
pincé entre l'ajusteur de bras de mât et le
bras de pylône.
Fixez le boîtier au bras en serrant (4) les
vis de réglage 3/8-16 (G) à l'aide d'une
clé hexagonale de 3/16. Couple à 12
lb-pi.
Assurez-vous que les voyants sont
alimentés.
1.
2.
3.
4.
Support de bras Ratio Area
Installation du luminaire:
Ouvrez la porte du compartiment du
conducteur (F) en retirant (4) les attaches
8-32 T-20 Torx.
Retirez le capuchon de poteau (non
illustré) et positionnez la plaque d'écrou
(B) à l'intérieur du poteau (A) aux
emplacements des trous prépercés.
Insérez la tige filetée 5/16-18 (C) dans le
bras et fixez-la à l'intérieur du boîtier avec
un écrou, une rondelle et une rondelle
d'arrêt 5/16-18.
Insérez l'extrémité opposée de la tige
filetée dans le trou supérieur du gabarit de
perçage et insérez-le dans le trou
supérieur de la plaque à écrou (B). Serrer
l'écrou (D) à 10 lb-pi.
Faites passer le fil de fixation du bras par
le trou du chemin de câbles à l’intérieur du
poteau, puis sortez par le haut.
Insérez le boulon hexagonal 5/16-18, la
rondelle et la rondelle frein (E) dans le trou
central situé dans la surface inférieure du
bras, dans le trou inférieur du gabarit de
perçage et dans le bloc écrou (B).
Réinstallez (le cas échéant) la porte du
compartiment du conducteur (F), fermez et
fixez (4) les fixations 8-32.
Établissez les connexions électriques en
haut du poteau et replacez le capuchin.
Assurez-vous que les voyants sont
alimentés.
1.
2.
3.
4.
5.
6.
7.
8.
9.
A
C
D
E
B
E
G
G
G
G
OPTIONNEL
ADAPTATEUR DE PÔLE ROND
DIAMÈTRE MULTIPLE
TAILLES DISPONIBLES
CÂBLES D'ALIMENTATION ÉLECTRIQUE
SET DE VIS
CABLAGE LES LIAISONS
CABLAGE
LES LIAISONS
F
MONTANT BRAS DE MÂT
ARM MOUNT
SAUVEGARDEZ CES INSTRUCTIONS
Support de bras de mât de
Ratio Area
www.beaconproducts.com

INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 3 DE 3
Monture d'articulatio de Ratio Area
Installation du luminaire:
Établissez les connexions électriques entre le câblage de
l'appareil et les câbles d'alimentation. Acheminez le
câblage connecté à l'intérieur du pôle à travers le tenon.
Fixez le jarret à la perche (E) en faisant glisser le jarret sur
le tenon. Serrez chacune des (8) vis de réglage 3 / 8-16
(G) à l'aide d'une clé Allen de 3/16 à environ 12 lb-pi.
Réglage de la visée:
Déterminez l'angle de visée vertical souhaité avant de
tenter des réglages.
Notez qu'il y a des graduations à 15°, plus de longues
graduations à 0°, 45° et 90°. La jointure permettra en fait
des ajustements plus fins à 4° par pas.
Retirez le couvercle du moyeu central (H).
Notez que le gros boulon à tête hexagonale 1/2-13 situé
au centre du moyeu fait office de pivot et doit être
légèrement desserré pour le réglage, mais jamais retiré.
ATTENTION: Fixez le boîtier ou demandez de l'aide pour
maintenir et positionner le dispositif lors du réglage de la
visée.
Orientez le luminaire à l’angle désiré.
Une fois l’angle de visée terminé, serrez le boulon de
pivotement à tête hexagonale 1/2-13 à 35 lb-pi.
Replacez le couvre-joint (H).
1.
2.
1.
2.
3.
4.
5.
6.
7.
8.
E
G
GH
ACCÈS AU BOULON À TÊTE DE DOUILLE 1/2-13
LOOSEN POUR RÉGLER L'ANGLE
SERRER À 35 PI/LBS
Photocontrôle Orientation
VIS DE REGLAGE
FENTE D'AJUSTEMENT
INDICATEUR DE FLÈCHE D'AIM
PHOTOCONTROL
RÉCEPTACLE
EMPLACEMENT
SAUVEGARDEZ CES INSTRUCTIONS
REMARQUE: Un photocontrôle n'est pas inclus avec cet
appareil.
Cette procédure d'orientation n'est nécessaire que si un
réglage est nécessaire pour orienter le photocontrôle dans
une certaine direction. Sinon, le photocontrôle
fonctionnera correctement sans aucun ajustement du
réceptacle du photocontrôle.
Réglage de l'angle:
Retirez le capuchon de court-circuit ou le photocontrôle, le
cas échéant:
Desserrer légèrement les deux vis pour permettre la
rotation de la section centrale du réceptacle.
Insérez une pointe de tournevis dans la fente de réglage
située au centre de la prise et faites-la pivoter de sorte
que l'indicateur de flèche pointe dans la direction
souhaitée (généralement vers le nord).
Serrez suffisamment les deux vis.
Installez le photocontrôle dans le réceptacle, tournez-le et
verrouillez-le en place. Vérifiez que le photocontrôle est
dirigé dans la direction souhaitée.
1.
2.
3.
4.
5.
701 Millennium Boulevard Greenville, SC 29607 [phone]
www.beaconproducts.com

Instructions d'assemblage du support universel:
Faire passer les fils de l'appareil à travers le trou du chemin de câbles de la moitié de l'adaptateur UM (A) et les fixer au bras avec un boulon 5 16-18 et
une rondelle de blocage. Serrez à 10 pi-lb.
Positionnez la moitié du poteau de l'adaptateur UM (B) contre le poteau en alignant le trou de montage supérieur sur le trou du gabarit de perçage
supérieur du poteau. Positionnez l'adaptateur pour poteau rond (RPA) (D, page précédente) comme illustré si nécessaire. Le RPA n'est requis que pour les
poteaux ronds.
Abaissez le bloc d'écrou coulissant (C) à l'intérieur du poteau en notant le côté du bloc qui s'adapte contre la paroi du poteau.
Placez un boulon ½-13 avec le verrou et la rondelle plate dans le trou du bas de l'adaptateur, du RPA (en option) et du poteau. Serrez à la main dans l'écrou
inférieur du bloc d'écrou coulissant.
Placez le deuxième boulon ½-13 avec rondelle de blocage dans le trou supérieur de l'adaptateur, du RPA (en option) et du poteau. Localisez et serrez dans
l'écrou supérieur du bloc d'écrou coulissant.
Serrez les (2) boulons 1 2-13 des étapes 4 et 5 à 50 lb pi.
Faites passer les fils du luminaire à travers l'adaptateur et le poteau afin qu'ils puissent être facilement accessibles pour le câblage lorsque le bras est
installé.
Positionnez le luminaire de manière à ce que la moitié du bras de l'adaptateur UM soit au-dessus de la moitié du pôle de l'adaptateur UM, au même niveau
que le mât de sorte que les pattes de verrouillage dans la moitié de l'appareil engagent les détails d'accouplement dans la moitié du mât.
Fixez avec (2) boulons 5 16-18 à travers le bras de fixation et dans les trous filetés de la moitié du pôle de l'adaptateur UM. Serrez à 20 lb pi.
Installez le couvercle de l'UM (E, page précédente) et fixez-le avec (2) vis à tête ronde 8-32. Serrez à environ 14 lb po.
Consultez les instructions d'installation du luminaire pour terminer l'installation.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
BOULON À TÊTE HEXAGONALE
5 / 16-18 UNC
SERRER À 20 PI / LBS
ADAPTATEUR DE MONTAGE UNIVERSEL
ASSEMBLÉ AU BRAS DE FIXATION
(LE RESTE DE L'APPAREIL NON ILLUSTRÉ
ADAPTATEUR DE MONTAGE UNIVERSEL
MONTAGE DE MOITIÉ DE PÔLE ILLUSTRÉ
INSTALLÉ SUR UN PÔLE CARRÉ
ADAPTATEUR DE MONTAGE UNIVERSEL
MOITIÉ DE PÔLE
BOULON HEXAGONAL 2X 1 / 2-13 UNC
RONDELLES DE SERRURE ET PLATES
SERRER À 50 PI / LBS
COUVERCLE UM AVEC 2X 8-32 SCR
B
MONTAGE UNIVERSEL
BLOC ECROU COULISSANT
CÂBLAGE
CONNEXIONS
FILS DE FIXATION
C
Support Universel
MONTAGE UNIVERSEL
ADAPTATEUR
MOITIÉ DE PÔLE
MONTAGE UNIVERSEL
BLOC ECROU COULISSANT
C
COUVERCLE UM AVEC 2X 8-32 SCR
BOULON HEXAGONAL 2X 1 / 2-13 UNC
RONDELLES DE SERRURE ET PLATES
SERRER À 50 PI / LBS
B
Poteau rond
Poteau carré
ADAPTATEUR POUR POTEAU ROND
SAUVEGARDEZ CES INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 4 DE 4
701 Millennium Boulevard Greenville, SC 29607 [phone]
www.beaconproducts.com
