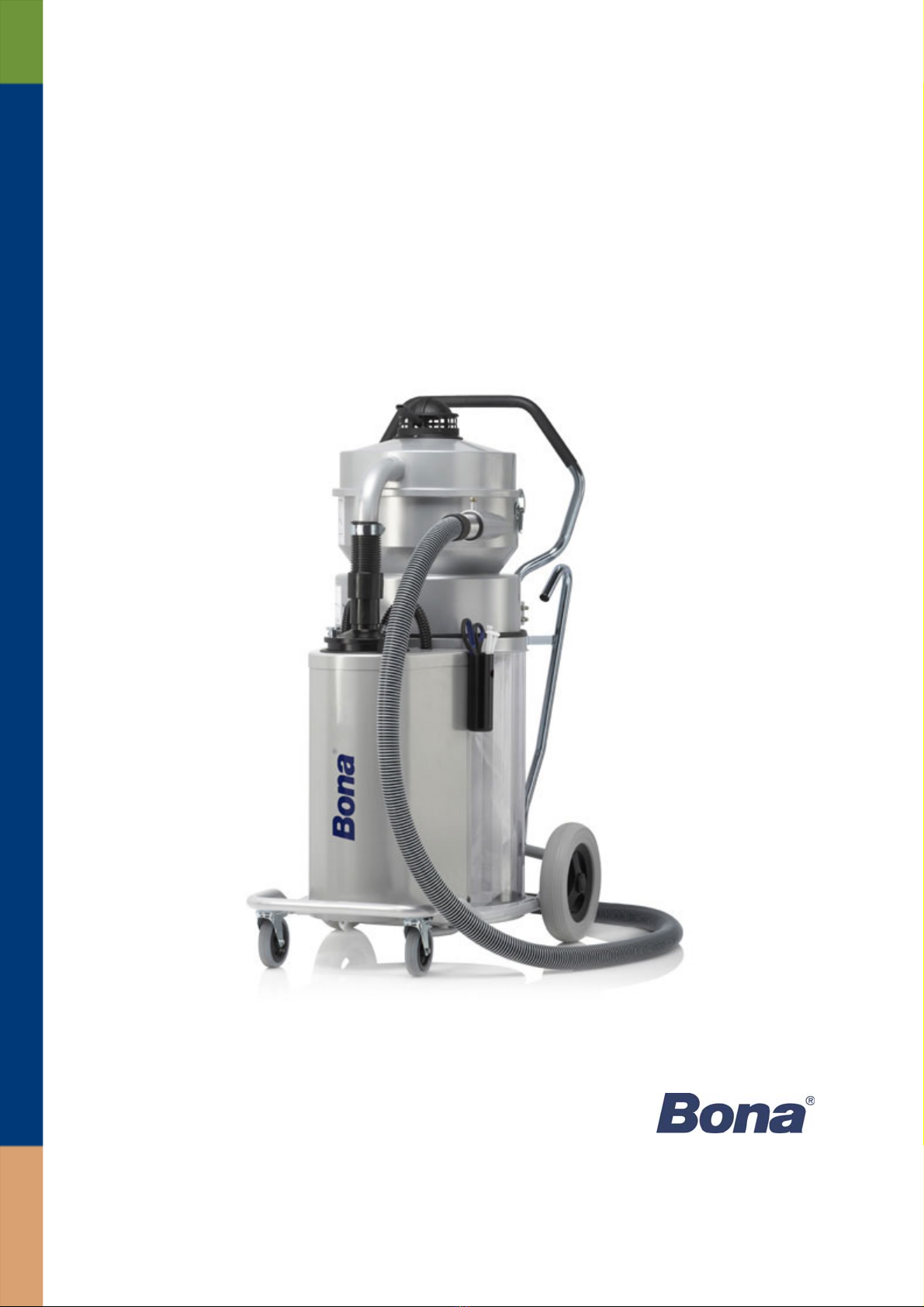

Bona DCS70 User manual

Bona DCS70
Bruksanvisning och
säkerhetsinstruktioner

Bona DCS70
TEKNISKA DATA
Motortyp: Enfasig, 1400 W
Spänning (+/- 10%): 230 VAC
Frekvens: 50/60 Hz
Säkringar: 10 trög
Max. flöde: 260m3/h
Max. undertryck: 28kpa
Slang: 7,5 m X 38 mm/
Grovfilter: Veckat 1,2 m2
HEPA-filter: H13 1,5 m2
Bullernivå: 80 dB(A)
Säckslangsystem: Longopac® 20 m
Längd/bredd/höjd: 78X60x115 cm
Vikt: 43 kg/
Dammkapacitet: 70 l
Timmätare: 99 999 timmar
Vi gratulerar dig till ditt val av en ny Bona DCS70.
Läs alla användarinstruktioner noggrant innan du börjar använda maskinen.
Om någonting är oklart kan du få hjälp av din återförsäljare eller av Bona. Du
kan även besöka vår webbplats www.bona.com där du kan hitta
bruksanvisningar, diagram och reservdelar.
Viktigt!
Den här bruksanvisningen gäller endast för Bona DCS70.
Bona DCS70 får endast användas för hantering av torra och icke-explosiva material.
Bona DCS70 är utformad för att hantera trädamm vid slipning av golv och dammsugning med
utrustning från Bona. Bona AB frånsäger sig allt ansvar om Bona DCS70 används för andra
ändamål eller hanteras på annat sätt än vad som beskrivs i den här bruksanvisningen.
Uppmärksamma särskilt säkerhetsinstruktionerna.
Läs bruksanvisningen innan du börjar använda Bona DCS70.
Reservdelar som används till Bona DCS70 måste vara godkända av Bona AB.
2

Bona DCS70
Uppackning
Kontrollera att följande delar finns med när du packar upp maskinen:
Sugslang
Rengöringsutrustning
Monterat Longopac-säcksystem
Extra Longopac-säcksystem
Bruksanvisning
Kontakta omedelbart din försäljare om någon av ovanstående delar saknas.
FARA betyder att du eller annan personal kan drabbas av allvarlig personskada eller död om
INSTRUKTIONERNA SOM ÄR MÄRKTA MED FARA PÅ DEN HÄR MASKINEN ELLER I DENNA
BRUKSANVISNING ignoreras eller inte följs. Läs hela bruksanvisningen innan du använder den här
maskinen.
VARNING betyder att du eller annan personal kan drabbas av personskada om instruktionerna som är
märkta med VARNING på den här maskinen eller i denna bruksanvisning ignoreras eller inte följs.
Dessutom kan maskinen eller annan egendom skadas om instruktioner som är märkta med VARNING
ignoreras.
R
En blandning av damm och luft kan under ogynnsamma omständigheter vara explosiv.
Slipning/dammsugning av trägolv kan skapa en miljö som kan vara explosiv.
Nedanstående säkerhetsrutiner måste följas.
3

Bona DCS70
SÄKERHETSINSTRUKTIONER
Hantering
Sladdar som har klämskador eller sprickor kan vara farliga att använda och bör
bytas ut omedelbart. Risk för personskada.
Anslut maskinen inte till ett ojordat uttag. Risk för personskada.
Se till att underlaget är stabilt, så att Bona DCS70 inte välter omkull. Risk för
skada på person och egendom.
Risk för klämskador vid hantering av excenterlåsen.
Sug inte upp brinnande eller pyrande partiklar eftersom maskinen kan fatta eld.
Om en brand skulle bryta ut, dra ut stickproppen ur uttaget och släck elden med
tillgänglig brandbekämpningsutrustning.
Maskinen får inte användas i miljöer där explosiva gaser kan förekomma. Stor
risk för explosion.
Titta inte in i sugröret eller sugslangen om det/den är tilltäppt. Stor risk för
skada på ögonen.
Rikta inte sugslangen mot kroppsdelar när maskinen är igång.
Undvik att placera handen eller andra delar av kroppen på sugintaget när
sugslangen inte är isatt. Risk för personskada.
Sug inte upp vatten, olja eller andra vätskor.
Vid lyftning av maskinen, se till att dammbehållaren är tömd och att ingen
person befinner sig under den upplyfta maskinen. Risk för skada på person och
egendom.
Service
Ta ut stickproppen ur vägguttaget när underhållsarbeten utförs. Montera
tillbaka alla skydd på motorn och alla fläktdelar när servicearbetena har
slutförts. Risk för personskada.
Hälsovådligt damm kan spridas vid rengöring av grovfiltret och vid byte av filter
och säck. Därför bör användaren bära tätt sittande kläder, skyddsglasögon,
skyddshandskar och andningsmask i överensstämmelse med skyddsklass P2.
Gör inte hål i något filter. Risk för dammspridning.
4

Bona DCS70
Hantering
Anslut kraftkabeln till rätt vägguttag. Anslut slangen till slipmaskinen eller till sugröret tillsammans med
golvmunstycket. Starta Bona DCS70 genom att trycka på strömbrytaren.
Stoftavskiljaren avskiljer material i tre steg:
Det första steget består av en cyklonavskiljare där allt grovt material avskiljs innan det når något
filter.
Det andra steget består av ett veckat grovfilter som filtrerar bort det fina, synliga dammet.
I det tredje steget, slutfiltreringen, används ett HEPA 13-filter som avskiljer det för ögat osynliga
och hälsovådliga dammet.
Grovfiltrets egenskaper
Grovfiltret är starkt och mycket stabilt. Lågt tryckfall med ytterst bra avskiljning.
För att stoftavskiljaren ska ge högsta möjliga kapacitet är det viktigt att filtret rengörs (se avsnitt
"Rengöring av grovfilter") eller byts ut så snart sugeffekten börjar avta.
HEPA 13-filtrets driftsegenskaper
HEPA 13-filtret är dimensionerat för fint, torrt damm och bör föregås av ett förfilter.
Observera
HEPA 13-filter kan inte rengöras och måste bytas ut när de är förbrukade.
Observera
HEPA 13-filtrets driftsstabilitet minskar och kan förstöras helt om det utsätts för vatten.
Motor och vakuumpump
Stoftavskiljaren är utrustad med en enfasig motor med en direktmonterad vakuumpump.
Motorn kyls av en separat kylfläkt.
Autostart funktionen
Startknappens lägen:0: Maskinen av
1: Maskinen på
2: Autostart funktion,
Eluttaget som är placerat på maskinen har en autostart funktion. När man ansluter en annan maskin i
detta uttag kommer DCS70 att starta automatiskt när den andra maskinen startar. När man stänger av
den andra maskinen kommer DCS70 att köra i ca 10 sekunder för att suga ur det som finns i slangen.
5

Bona DCS70

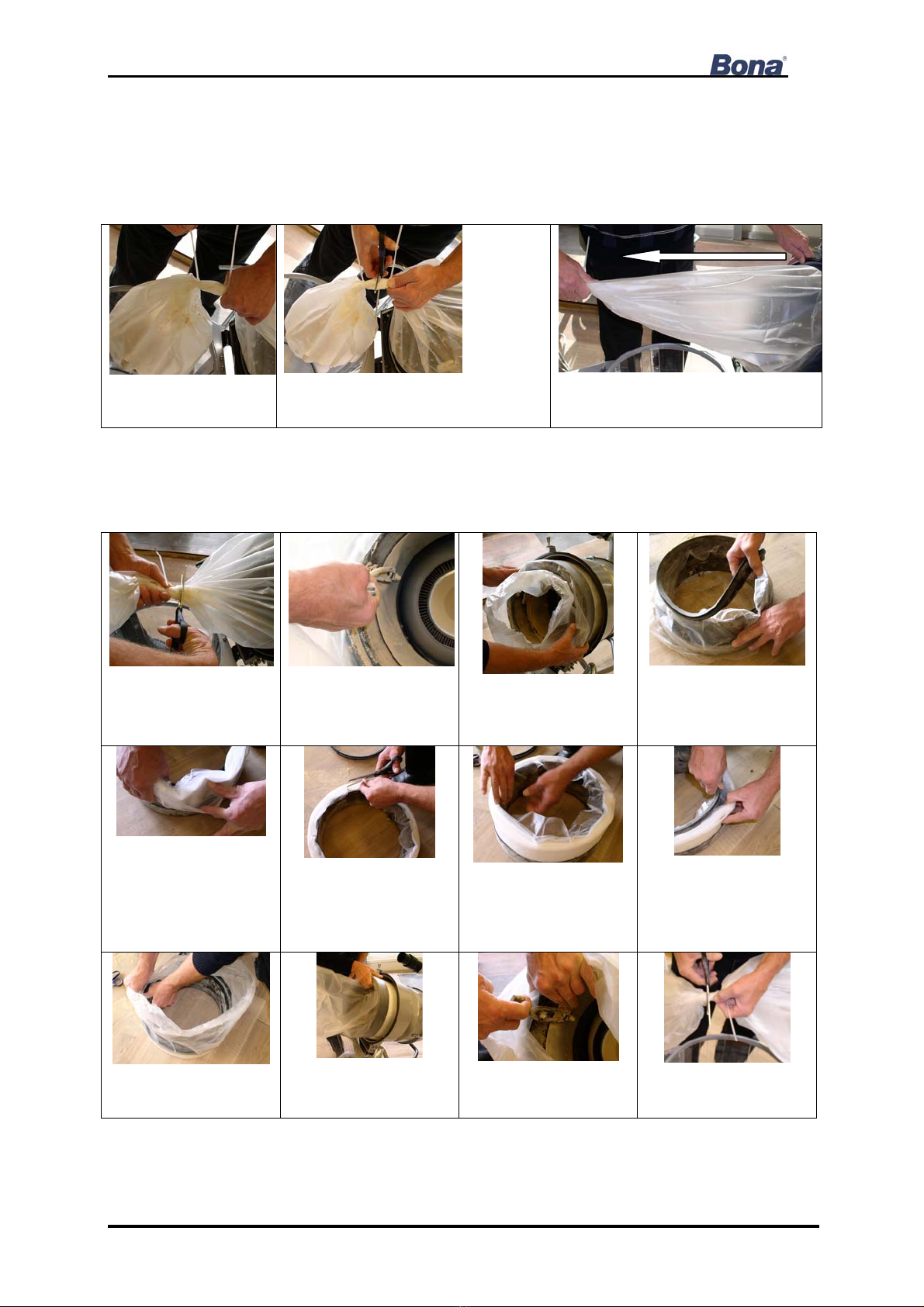

Uppsamling
Partiklar och damm faller ner i en transparent dammbehållare under cyklonavskiljaren.
I dammbehållaren finns ett Longopac-säckslangsystem som bör bytas ut när det är fullt.
Systemet består av en 65 fots veckad plastslang som ger ungefär tjugo dammfria säckbyten.
1. Tillslut säcken
med två buntband. 2. Klipp mellan buntbanden. 3. Dra ut den nya säcken ur Longopac-säcksystemet.
Byte av Longopac-magasin
Börja med att låsa hjulbromsarna.
1. Klipp upp säcken. 2. Lossa banden. 3. Dra ut magasinet. 4. Ta bort packningen
och kassera resten
av Longopac-
säcksystemet.
5. Sätt i ett nytt
Longopac-magasin
och kontrollera
öppningen som det
visas på bilden.
6. Klipp av
förslutningsbanden. 7. Vik den inre Longopac-delen över
kanten.
8. Montera
packningen.
9. Vänd på magasinet
och dra ut en ny
säck.
10. Sätt magasinet på
plats. 11. Sätt fast banden. 12. Tillslut säcken med ett buntband
och klipp av resten.
6

Bona DCS70

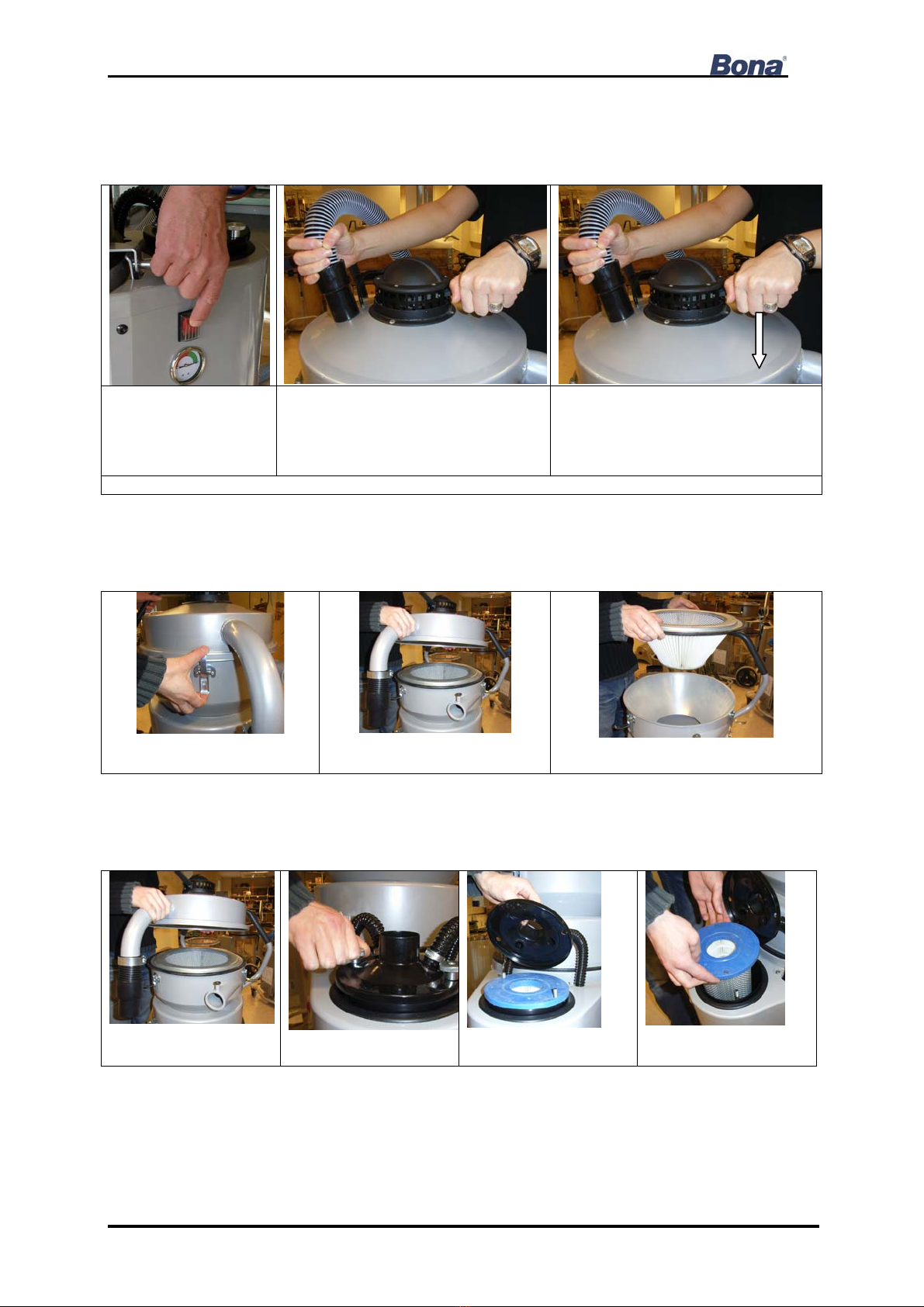

Rengöring av grovfiltret med hjälp av rensventilen
För att få ut högsta möjliga sugkapacitet är stoftavskiljaren utrustad med en rensventil som lätt rensar
grovfiltret.
1. Starta maskinen.
(Läge “1” på
startknappen)
2. Täpp till sugslangen genom att
hålla öppningen mot en jämn yta.
Vänta i ungefär 7–10 sekunder tills
maskinen har byggt upp ett
vakuum.
3. Tryck filterrensventilen kraftigt.
Upprepa hela proceduren tre gånger.
OBS! Rensa filtret varje gång du startar och innan du stänger av maskinen.
Byte av grovfilter
1. Öppna locket till
cyklonen. 2. Ta bort locket. 3. Byt ut grovfiltret.
Byte av HEPA 13-filter
1. Ta av locket. 2. Lossa muttrarna. 3. Ta av locket. 4. Byt ut HEPA 13-
filtret.
Varning
Hälsovådligt damm kan spridas vid rengöring av grovfilter och vid byte av filter och säck. Därför bör
användaren bära tätt sittande kläder, skyddsglasögon, skyddshandskar och andningsmask i
överensstämmelse med skyddsklass P2.
7

Bona DCS70
FÖRBRUKNINGSARTIKLAR
Följande lista innehåller de vanligaste förbrukningsartiklarna som användaren kan beställa från Bona
AB eller dess återförsäljare.
Artikelnr Mängd Beteckning
ASO539001 1 Longopac® 20 m/65 fot, 4 magasin/lådor
ASO539032 1 Veckat grovfilter 1 m2/10 kubikfot
ASO539033 1 HEPA 13-filter 1,5 m2/16 kubikfot
ASO539015 1 Sugslang 38 mm antistatisk svartvit, 7,5 m
ASO539031 1 Tredelat sugrör med golvmunstycke och verktyg för springor
ASO539016 1 Gummimuff 38 mm/1,5 tum antistatisk svart, ger inga märken
ASO539050 1 Klämma 45–50 mm
ASO539060 1 Klämma 60 mm
För beställning av reservdelar se diagram med artikellista som finns tillgängliga på:
http://spareparts.bona.com/
Felsökning
Maskinen är konstruerad och anpassad för en krävande miljö och uppgift, men användaren bör beakta
att maskinen innehåller precisionstillverkade komponenter som bör skyddas mot hårda slag och stötar.
Filter, tätningar, fästdon och anslutningar är noggrant anpassade och utvalda för operatörens
arbetsmiljö. Därför är det av stor vikt att operatören och servicepersonalen behandlar maskinen med
insikt och kunskap för att maskinen ska fungera felfritt för det ändamål den är avsedd för.
Problem Orsak/fel Åtgärd
Motorn går inte Ingen spänning
Kabelbrott
Strömbrytaren är trasig
Anslut till vägguttaget
Byt ut sladden
Byt strömbrytare
Motorn stannar direkt efter start Fel säkring Byt ut säkringen
Motorn går men maskinen
suger inte Slangen är inte ansluten Slangen är tilltäppt Anslut slangen Sug ut stoppet baklänges
Motorn går men maskinen
suger dåligt Hål i slangen Igensatt filter
Slitna tätningar
Byt ut slangen
Rensa eller byt filter
Kontrollera/byt ut slitna
tätningar
Maskinen läcker damm Filtret har lossnat eller är skadat Kontrollera och byt vid behov
Onormala maskinljud Beställ service
8

Bona DCS70
Garanti
På Bona Division Sandings egentillverkade maskiner samt Bona DCS med tillbehör
tillverkade efter 2008-01-01 gäller 24 månaders fabriksgaranti (från
faktureringsdatum) detta avseende material- och tillverkningsfel.
Bona Division Sanding förbinder sig gratis avhjälpa material- och tillverkningsfel
förutsatt att maskinen med betald frakt insändes till oss med avsedd
reklamationsblankett som beskriver felet.
Fabriksgarantin omfattar endast nyförsäljning.
Någon annat ersättnings- eller skadeståndsskyldighet åtaga vi oss icke.
Ej heller ersättes transportskador eller transportkostnader. Vid transportskada är det
upp till mottagande part att ta kontakt med aktuell transportör för ersättning.
Garantin omfattar EJ fel som uppstått genom normalt slitage, felaktiga reservdelar,
ovarsamhet, felaktig användning, ingrepp utan Bona Division Sandings godkännande
eller att maskinen kopplats till felaktig spänning.
GARANTIN GÄLLER ICKE:
• Förbrukningsmaterial såsom hjul, elkablar, sandpapper, lampor, kol, etc.
• Indirekta skador eller skador och fel som uppstå på grund av yttre åverkan,
olyckshändelse, dålig skötsel, överbelastning, reparationer utförda utan vår
vetskap och godkännande, eller skador av annan orsak liggande utom vår
kontroll.
• Vid användning av via annat företag tillverkade delar producerade utanför vår
kontroll.
• Elektriska komponenter vid spänningsvariationer utöver vad som har angivits i
manualen.
• Om likvid för maskin icke erlagts enligt avtal.
Vid reklamation skall maskinen eller överenskommen del returneras till oss eller vårt
ombud för garantiundersökning och för eventuell garantireparation eller utbyte.
Ingrepp på maskinen under fabriksgaranti får endast göras efter godkännande av
ansvarig på Bona Division Sanding och endast utföras av personal på Bona AB eller
av Bona AB Division Sanding godkänd personal.
9

Bona DCS70
Tillverkare:
Pullman-Ermator AB Industrivägen 10
S-777 91 Smedjebacken
Sverige
Tfn [phone]
Fax [phone]
E-post: [email protected]
EG-försäkran om överensstämmelse
Enligt direktiv 98/37/EG, bilaga IIA
Härmed försäkras att stoftavskiljaren Bona DCS70 med artikelnummer:
AMO530005 med början från serienummer 0809AMO530163
uppfyller kraven i rådets direktiv:
98/37/EG om maskiner,
2006/95/EG om elektrisk utrustning avsedd för användning inom vissa spänningsgränser,
2004/108/EG om elektromagnetisk kompatibilitet, inklusive gällande ändringar.
Följande normer har använts som vägledning vid utformningen av maskinerna:
SS-ISO 2768-1
SS-ISO 1940-1
SS-EN ISO 13920
SS-EN ISO 14121-1
SS-EN ISO 12100 -1, -2
SS-EN ISO 13857
SS-EN 60204-1
SS EN 55014 -1, -2
SS-EN 61000-3-2
SS-EN 61000-6-2
SS-EN ISO 8062-1, -3
Torbjörn Bengtsson
Högste chef för Pullman-Ermator AB
10

Bona DCS70
11
Avdelning slipning
Vallgatan 45, SE-716 31 Fjugesta, Sverige
Tfn [phone] Fax [phone]
2009-02-18/ThWe

Bona DCS70
Manual and safety
instructions

Bona DCS70
TECHNICAL DATA
Motor type: 1-phase, 1400 W
Voltage (+/- 10%): 230 VAC
Frequency: 50/60 Hz
Fuses: 10 slow-blow
Max Flow: 260m3/h
Max Vacuum: 28kpa
Hose: 7,5m x 38mm
Coarse filter: Folded 1,2m2
HEPA filter: H13 1,5m2
Noise level: 80 dB(A)
Bag system: Longopac® 20 m
Length/Wide/Height: 78x60x115cm
Weight: 43kg
Dust capacity: 70l
Hour meter: 99 999 hrs
We congratulate you on your choice of a new Bona DCS70.
Read the complete user instructions carefully before starting to use the
machine. If anything is not clear, you can obtain help from your dealer or from
Bona. You can also visit our web site, www.bona.com , where you can find
manuals, schematics and spare parts.
Important!
This Operator’s Manual only concerns Bona DCS70
Bona DCS70 may only be used for handling dry non explosive, materials.
Bona DCS70 is designed to handle wood dust when sanding floors and vacuuming with Bona’s
equipment. Bona AB disclaims all responsibility if the Bona DCS70 is used for other purposes
or is handled differently than described in this Operator’s Manual.
Pay special attention to the Safety Instructions.
Read the Operator’s Manual before starting to use Bona DCS70.
Spare parts used on the Bona DCS70 must be approved by Bona AB.
2

Bona DCS70
Unpacking
When unpacking the machine, please check that following items are included:
Suction hose
Cleaning equipment kit
Assembled Longopac
Extra Longopac
Operators Manual
If anything is missing of the above items, contact your dealer right away.
R
DANGER means: Severe bodily injury or death can occur to you or other personnel if the DANGER
STATEMENTS FOUND ON THIS MACHINE OR IN THIS Owner’s Manual are ignored or are not
adhered to. Read this entire manual before operating this machine.
WARNING means: Injury can occur to you or to other personnel if the WARNING statements found on
your machine or in this Owner’s Manual are ignored or are not adhered to. Damage to the machine or
to other property may occur as well, if the WARNING is ignored.
R
A mixture of dust and air can under unfortunate circumstances be explosive. Sanding/Vacuuming
wood floors can create an environment that can be explosive. The following safety procedures must
be adhered to.
3

Bona DCS70
SAFETY INSTRUCTIONS
Handling
Cables damaged through crushing or cracking can be dangerous if used and
should be replaced immediately. Risk of personal injury.
Do not connect the machine to an unearthed socket. Risk of personal injury.
Make sure that the foundation is solid so the Bona DCS 70 doesn’t tip over.
Risk of personal injury and property damage.
Risk of pinch injuries when handling the toggle fasteners.
Do not vacuum burning or smoldering particles as the machine can catch fire. If
a fire should break out, pull out the plug from the socket and extinguish using
the available fire fighting equipment.
The machine must not be used in environments where explosive gas can
occur. Large risk for explosions.
Do not look into the suction pipe or suction hose if blocked. Large risk of injury
to the eyes.
Do not point the suction hose towards body parts when the machine is running.
Avoid placing your hand or other parts of the body against the suction inlet if
the suction hose is not fitted. Risk of personal injury.
Do not vacuum water, oil or any other liquids.
While lifting the machine, make sure that the dust container is emptied and that
no person is under the lifted machine. Risk of person injury and property
damage.
Service
Remove the plug from the wall socket when carrying out maintenance work.
Reassemble all guards on the motor and fan components once servicing is
complete. Risk for person injury.
Health impairing dust can be spread when cleaning the coarse filter and during
filter and bag replacement. Accordingly, the user should wear tight fitting
clothing, protective glasses, protective gloves and a breathing mask conforming
to protection class P2.
Do not make holes in any filter. Risk of dust dispersion.
4

Bona DCS70
Handling
Connect the power cable to the right wall outlet. Assemble the hose to the sanding machine or to the
suction pipe together with the floor nozzle. Start the Bona DCS70 by using the push switch.
The dust extractor separates material in three stages:
The first stage consists of a cyclone separator, where all coarse material is separated before
reaching a filter.
The second stage consists of a folded coarse filter that filters out the fine visible dust.
The third stage, final filtering, uses a HEPA13 filter, which separates the health-impairing dust
which is not visible to the eye.
Coarse filter characteristics
The coarse filter is strong and very stable. Low pressure drop with extremely good separation.
In order to attain maximum capacity from the dust extractor it is important that the filter is cleaned, look
at “Cleaning the coarse filter”, or replaced as soon as the suction effect starts to drop.
HEPA13 filters operating characteristics
The Hepa13 filter is dimensioned for fine, dry dust and should be preceded by a pre-filter
Caution
HEPA13 filter cannot be cleaned and must be replaced when spent.
Caution
The operating stability of the HEPA13 filter drop and can be completely destroyed if exposed to
water.
Motor and vacuum pump
The dust extractor is equipped with a 1 phase motor with a direct mounted vacuum pump.
The motor is cooled by a separate cooling fan
Auto start function
Start button: 0: Machine OFF
1: Machine ON
2: Auto start function
There is an outlet on the Bona DCS70 which can be used when running a sanding
machine. If the start button is set to 2, the DCS70 will start automatically when starting
the connected machine. When the connected machine is turned off the DCS70 will run
for about 10 seconds this to make sure that all dust in the hose will disappear.
5

Bona DCS70
Collection
Particles and dust falls down into a transparent dust container under the cyclone separator.
Inside the dust container is a Longopac bag hose system which should be replaced when full.
The system consists of a 65 ft folded plastic hose, which gives about 20 dust free bag changes.
1. Seal the bag with two
cable ties. 2. Cut between the cable ties. 3. Pull out a new bag from the Longopac.
Replacing the Longopac magazine
Start of with locking the wheel brakes.
1. Cut the bag open 2. Loosen the straps 3. Pull out the
magazine 4. Remove the gasket and discard the
Longopac rest
5. Place a new
Longopac magazine
and check the opening
according to the
6. Cut off the sealers 7. Fold the inner
Longopac over the
edge
8. Mount the gasket
9. Turn the magazine
over and pull out a
new bag
10. Put the magazine
in place 11. Attach the straps 12. Seal the bag with a sealer and cut off
any rest
6

Bona DCS70
Cleaning the coarse filter through cleaning valve
In order to get maximum suction capacity is the dust extractor equipped with a cleaning valve which
effortlessly cleans the coarse filter.
1. Start the machine
Start button is
set to “1”
(Machine ON)
2. Block the suction hose by the
work place. Wait about 7-10 sec.
while the machine builds up a
vacuum.
3. Press the filter cleaning valve
hard
Repeat the whole process 3 times.
N.B. Clean the filter every time you start and before you stop the machine.
Replacing the coarse filter
1. Open the cyclone lid 2. Remove the lid 3. Replace the coarse filter
Replacing the HEPA13 filter
1. Remove lid 2. Loosen the nuts 3. Remove lid 4. Replace the
HEPA13 filter
Warning
Health impairing dust can be spread when cleaning the coarse filter and during filter and bag
replacement. Accordingly, the user should wear tight fitting clothing, protective glasses, protective
gloves and a breathing mask conforming to protection class P2.
7

Bona DCS70
CONSUMABLES
The following list includes the most common consumables that the user can order from Bona AB or its
distributors.
Art. no. Quantity Designation
ASO539001 1 Longopac® 20m, 4 magazine/box
ASO539032 1 Folded coarse filter 1,2m2
ASO539033 1 HEPA13 filter 1,5m2
ASO539035 1 Suction hose 38mm 7,5m
ASO539031 1 3-piece suction pipe with floor nozzle and crevice tool
ASO539016 1 Rubber sleeve 38mm antistatic black, non-marking
ASO539050 1 Clamp 45-50mm
ASO539060 1 Clamp 60mm
To order spare parts, see schematics with article list,
This is available at: http://spareparts.bona.com/
Trouble shooting
The machine is constructed and adjusted to a demanding environment and task, but the user may
notice that the machine contains precision made components which should be protected against hard
blows and jolts. Filter, seals, fasteners and connections are thoroughly adjusted and chosen for the
operators working environment. That is why it is of great importance that the operator and service
personnel treat the machine with insight and knowledge in order for the machine to work perfectly for
its purpose.
Problem Cause/Fault Action
The motor is not running No power
Broken cable
The switch is broken
Connect to the wall socket
Change the cable
Change switch
The motor stops right after start Wrong fuse Replace the fuse
The motor is running but there
is no suction The hose is not connected The hose is blocked Connect the hose Suck out the blockage
backwards
The motor is running but there
is inadequate suction Hole on the hose Clogged filter
Worn seals
Replace the hose
Clean or change filter
Check/replace worn seals
The machine is leaking dust The filter has loosen or is
damaged Check and change if necessary
Abnormal machinery sounds Order service
8

Bona DCS70
Warranty
A 24 month factory warranty (from the date of invoice) against material and
manufacturing faults applies to Bona Division Sanding’s own manufactured machines
and Bona DCS with accessories manufactured after 01-01-2008.
Bona Division Sanding pledges to rectify material and manufacturing faults free of
charge provided that the machine, with paid freight, is sent to us with the relevant
warranty claim form describing the fault.
The factory warranty only covers new sales.
We do not undertake any other form of compensation or liability to damages.
Transport damage or transport costs will not be compensated. In the event of
transport damage it is up to the receiver to contact the relevant transport company for
compensation.
The warranty does NOT cover faults that have occurred via normal wear, incorrect
spare parts, carelessness, incorrect use, procedures without Bona Division Sanding’s
approval or that the machine is connected to incorrect current.
THE WARRANTY DOES NOT COVER:
• Consumable materials such as wheels, electric cables, abrasives, lamps, coal
brushes, etc.
• Indirect damage, damage and errors that occur due to external damage,
accidents, poor maintenance, overload, repairs performed outside of our
knowledge and approval, or damages for another reason outside of our control.
• With the use of parts produced by another company outside of our control.
• Electrical components with current variations beyond what has been specified in
the manual.
• If payment for the machine is not made according to agreement
In the event of a warranty claim, the machine or the agreed part must be returned to
us or our dealer for warranty testing and for potential warranty repair or replacement.
During the factory warranty period, service or repairs may only be carried out upon
approval by a manager at Bona Division Sanding and only performed by staff at
Bona AB or approved staff at Bona AB Division Sanding.
9
