Brigade Vbv-770b User manual

020384

e13

ENGLISH

ESPANOL

DEUTSCH

ITALIANO

FRANCAIS

NEDERLANDS

VBV-770B VEHICLE CCTV SYSTEM

VBV-770BM MONITOR VBV-700C CAMERA

VBV-770B CCTV VOERTUIGSYSTEEM

VBV-770BM MONITOR VBV-700C CAMERA

SYSTEME DE CCTV POUR VEHICULE VBV-770B

ECRAN VBV-770BM CAMERA VBV-700C

SISTEMA CCTV VEICOLARE VBV-770B

MONITOR VBV-770BM TELECAMERA VBV-700C

CCVT-FAHRZEUGÜBERWACHUNGSSYSTEM VBV-770B

MONITOR VBV-770BM KAMERA VBV-700C

SISTEMA CCTV DE VEHÍCULO VBV-770B

MONITOR VBV-770BM CÁMARA VBV-700C

Issue 1 - December 2007

VBV-770B

Brigade Electronics plc

Brigade House, The Mills, Station Road, South Darenth, Kent DA4 9BD UK

Sales Tel: +44 (0)870 774 1500 Admin Tel: +44 (0)870 774 1501 Fax: +44 (0)870 774 1502

e-mail: [email protected] www.brigade-electronics.com

Brigade Electronics Inc

1 Liberty Plaza, 23rd Floor, New York, NY10006

Tel: (212) 201-6823 Fax: (212) 201-6109

email: [email protected] www.bbs-tek.com www.brigade-electronics.com

DEUTSCH

CCVT-FAHRZEUGÜBERWACHUNGSSYSTEM VBV-770B

EINLEITUNG

Dieses Fahrzeug-CCTV-System ist für viele Jahre störungsfreien Betrieb

konzipiert. Bitte lesen Sie dieses Handbuch sorgfältig durch. Die Anweisungen

in diesem Handbuch erleichtern den Einbau der Kamera und des Bildschirms.

Das Fahrzeug-CCTV-System ist eine Ergänzung zu herkömmlichem

Rückspiegelsystemen und bietet bei korrekter Installation und Instandhaltung

ein größeres Sichtfeld nach hinten.

Es stellt aber keinesfalls einen Ersatz für vorsichtiges und vorausschauendes

Fahrverhalten dar. Alle geltenden Straßenverkehrsregeln und Vorschriften für

die Sicherheit im Straßenverkehr müssen beachtet werden.

MERKMALE

VBV-700C KAMERA

• Bildsensor mit 300.000 Pixel

•Empfindlichkeit 0,1 lux (18 IR-LED)

•Automatischer Weißabgleich (AWB)

• Sichtfeld 110° diagonal

•Heckscheinwerferausgleich (BLC)

•Die elektronische Blendenautomatik sorgt bei dunklen und hellen

Sichtverhältnissen für eine deutlichere und einheitlichere Bildqualität.

•Leichte und kompakte Konstruktion, für einen problemlosen Einbau in die

meisten Fahrzeuge

• Wasserfester Kabelanschluss (IP67)

•Windschutz zur Verringerung von Schmutzrückständen auf dem Objektiv

•CE-Prüfzeichen

VBV-770BM TFT-LCD-FARBMONITOR 7,0 ZOLL (178mm)

• Menütaste für "Picture" (Bild), "System" und "Options" (Optionen)

•Kamera 1/Kamera 2 /Kamera 3

•Schalter Ein/Standby

•CE-Prüfzeichen

LIEFERUMFANG 1 KOMPLETTANLAGE

VBV-700C CCD-KAMERA

1 Kamera

1 Kamerahalterung

4 Befestigungsschrauben mit Unterlegscheiben

1 Windschutz

1 VBV-770BM MONITOR

1 Monitor

1 Sonnenblende

1 Monitorhalterung

1 Fernbedienung

1 Monitorbefestigung

VOR DER INSTALLATION

1. Für den Betrieb dieses Systems sind 10 bis 32 Volt DC mit Minus an

Masse erforderlich.

2. Beachten Sie beim Einbau dieser Anlage die Anweisungen in diesem

Handbuch.

3. Die Kamera und der Monitor dürfen nicht zerlegt werden. Dadurch wird die

Garantie ungültig. Durch das Zerlegen der Kamera kann der wasserdichte

Verschluss angegriffen werden.

4. Schließen Sie die Anlage an eine Energiequelle an, die über den

Zündschalter betätigt wird. Durch den direkten Anschluss an eine Batterie

verkürzt sich die Batterielebensdauer.

WARNHINWEISE

1. Zur Vermeidung von Stromschlägen darf DAS MONITORGEHÄUSE NICHT

GEÖFFNET WERDEN. Die Hochspannung im Inneren des Monitors stellt

eine Lebensgefahr dar. Im Inneren des Bildschirm gibt es keine vom Nutzer

zu wartende Teile. Sollten Hinweise auf einen Geräteeingriff hindeuten,

wird die Garantie damit nichtig.

2. Schützen Sie den Monitor vor austretendem Wasser, Regen, Feuchtigkeit

usw. Er ist NICHT wasserdicht. Feuchtigkeit im Innern des Monitors kann

schwere Schäden hervorrufen.

3. Mit den Blechschrauben kann der Monitor am Armaturenbrett oder

Himmel angeschraubt werden.

INSTALLATIONSANWEISUNGEN

VBV-700C KAMERA

1. Montieren Sie die Kamerahaltung (siehe Abb. 1) im oberen

Fahrzeugbereich.

Die Befestigungsstelle muss ausreichend stark sein, um Kamera und

Halterung tragen zu können.

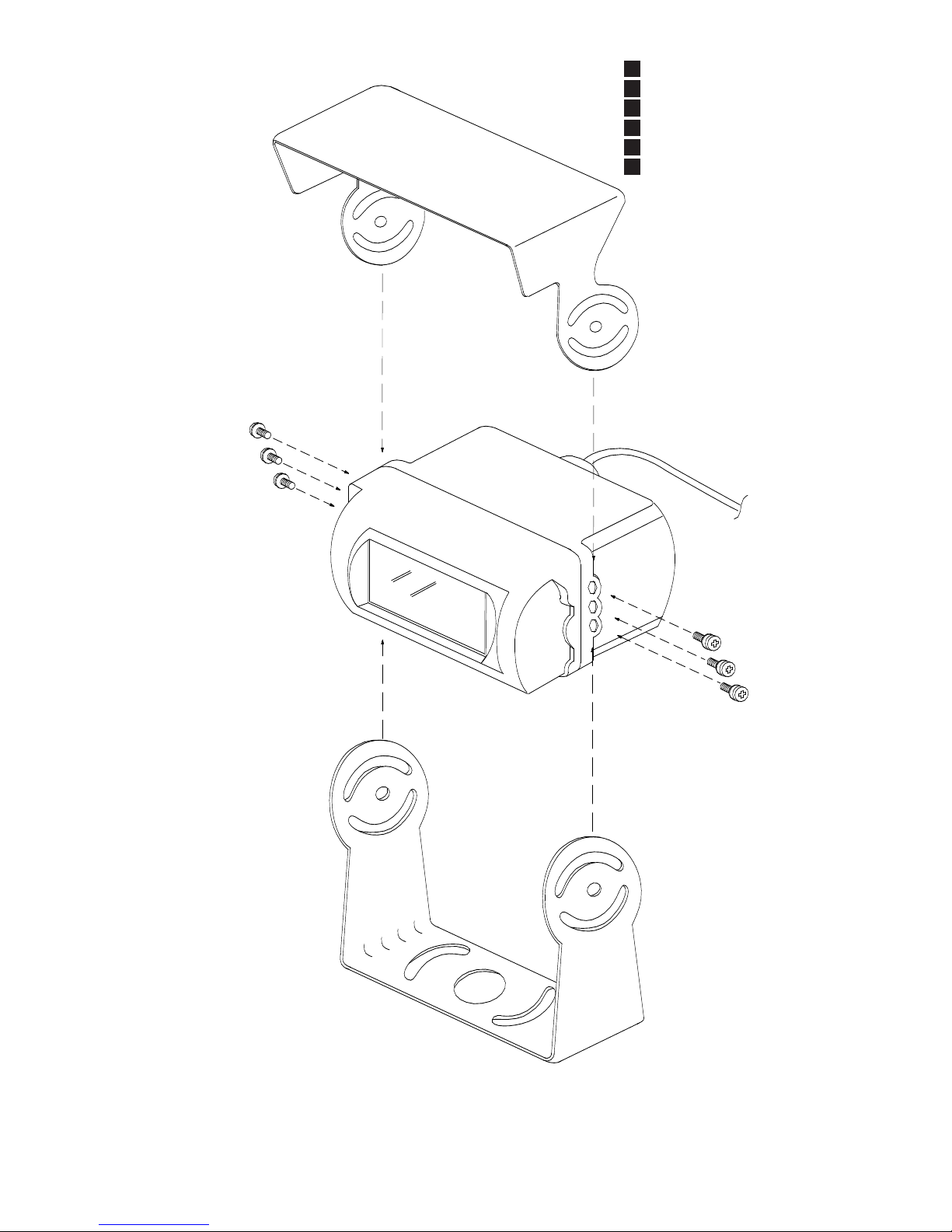

2. Montieren Sie die Kamera mit den mitgelieferten Schrauben an der

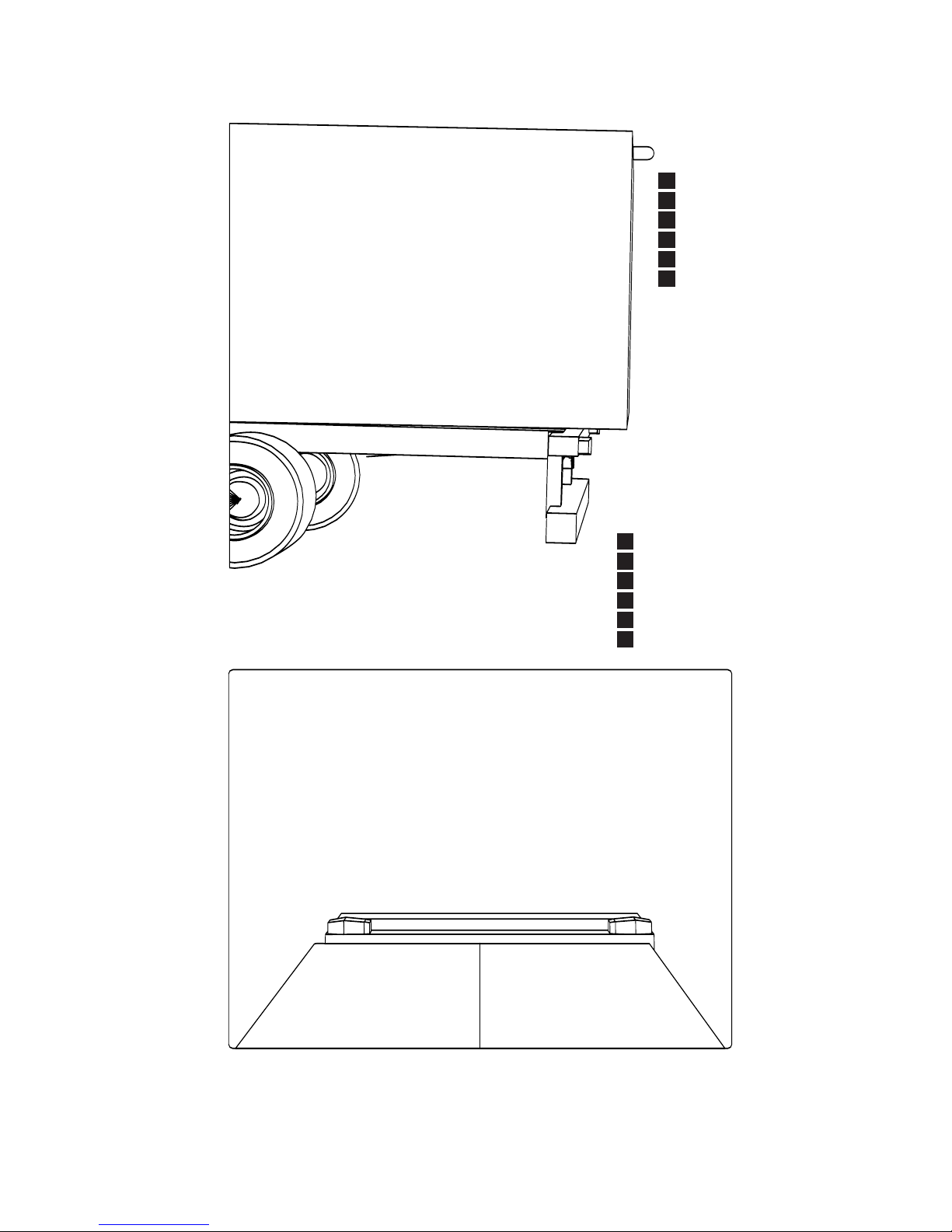

Halterung. Stellen Sie den Winkel ein (siehe Abb. 2). (Als Bezugspunkt

benutzen Sie dazu den hinteren Kotflügel und das Heck des Fahrzeugs.)

3. Wahlweise kann auch der Windschutz installiert werden. Der Windschutz

soll Staub- und Schmutzansammllungen sowie Feuchtigkeit vom

Kameraobjektiv fern halten (siehe Abb. 3).

VBV-770BM MONITOR

1. Montieren Sie den Monitor im Fahrzeug an einer für den Fahrer gut

sichtbaren Stelle (z.B. in der Mitte des Armaturenbretts, über der

Kopfhöhe des Fahrers oder im Armaturenbrett).

2. Verwenden Sie zur Montage der Monitorhalterung am Armaturenbrett

oder über Kopfhöhe des Fahrers eine Andruckplatte oder eine Halterung

für die rückseitige Montage.

3. Stellen Sie den Montagewinkel des Monitors so ein, dass der Fahrer von

allen Sitzpositionen aus eine gute Sicht auf den Bildschirm hat (siehe

Abb. 4).

KABEL

1. Der Kamerakabelanschluss ist wasserdicht. Der Kabelanschluss am

Monitor ist nicht wasserdicht. Achten Sie auf die richtige Verlegung des

Kabels. Der Steckerseite des Kabels wird an der Kamera angeschlossen.

Die Buchsenseite des Kabels wird am Schaltkasten angeschlossen (siehe

Abb. 5).

2. Verlegen das Kabel nicht über scharfe Kanten oder Ecken. Das Kabel darf

nicht geknickt werden. Halten Sie das Kabel von heißen und drehenden

Teilen fern.

3. Überschüssige Kabelstrecken können Sie in Wellrohren verstauen.

4. Fixieren Sie sämtliche Kabel nach dem Verlegen.

ANSCHLUSS VON KAMERA UND MONITOR

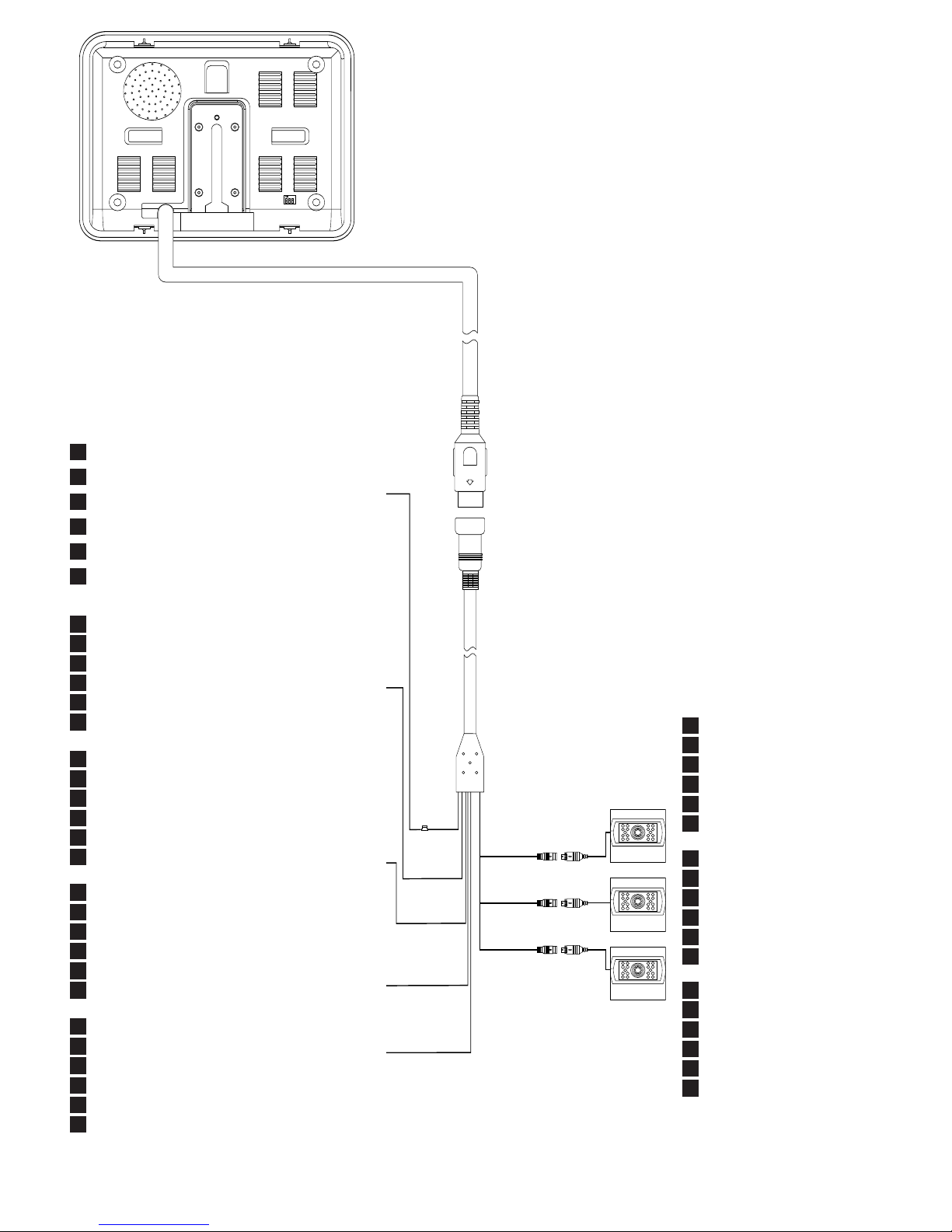

1. Den Anschluss an die Zündung, Masse und Dauerstromversorgung finden

Sie im Schaltplan (siehe Abb. 5).

2. Kamera verkabeln: Bohren Sie möglichst nah bei der Kamera und

Halterung ein 20 mm (0.8in) großes Loch in die Fahrzeugkarosserie.

Verbinden Sie den Kamerastecker mit dem Verlängerungskabel im

Fahrzeug. Verlegen Sie das überschüssige Kabel im Fahrzeug (Vorsicht -

Kabel nicht knicken), und schließen Sie die Bohrung mit einer Dichtung.

Tragen Sie Dichtungsmasse um die Dichtung und den Kabeleintritt herum

auf, um das Eindringen von Wasser zu verhindern.

3. Monitor verkabeln: Schließen Sie das Verlängerungskabel an den

Anschluss CA3 für die Rückfahrkamera an. Wenn der bzw. die Kameras

CA1 oder CA2 verwendet werden, sollten die Verlängerungskabel richtig

kennzeichnen und das zweite und dritte Kabel entsprechend an die

Anschlüsse CA1 bzw. CA2 anschließen. Binden Sie überschüssiges Kabel

mit Kabelbinder oder Kunststoffband zusammen. Dadurch werden

Kabelschäden während des Betriebs verhindert.

4. Die rote Leitung wird an eine von der Zündung betätigte Spannungsquelle

angeschlossen, und die schwarze Leitung wird mit Fahrzeugmasse ver

bunden. Die braune Leitung wird an den Schaltkreis für die

Rückfahrleuchte angeschlossen, und für die weiße und blaue Leitungen

wird eine positive Spannungsquelle benötigt (zum Beispiel das

Blinkersignal), um CA1 und CA2 auszulösen, sofern diese Anschlüsse

verwendet werden.

5. NUR FÜR MINERALÖLTANKWAGEN: Alle in einem Mineralöltankwagen

installierten elektrischen Einrichtungen müssen über den

Batteriehauptschalter geschaltet sein und beim Betanken und Entleeren

des Fahrzeugs von der Batterie getrennt werden.

6. Beim Einbau von elektrischen oder elektronischen Geräten in Fahrzeugen

mit CAN-Bus oder Multiplex-Systemen sollten Sie zuvor immer

Rücksprache mit Ihrem Fachhändler halten.

FUNKTIONEN UND BETRIEB

MONITOR

1. STROM LED

Wenn die LED rot leuchtet, ist das Gerät eingeschaltet.

Wenn ein Auslöser ausgewählt ist, wird das von den Kameras

aufgezeichnete Bild auf dem Monitor dargestellt.

2. Standby/EIN/AUS Schalter

3. s/tBEDIENTASTE

Diese Bedientasten dienen zum Durchlaufen von Optionen in beide

Richtungen und zur Auswahl von Menüoptionen.

4. SEL.

AUSWAHLTASTE

Mit diesen Tasten wählen Sie die gewünschte Option in den Menüs aus.

5. Taste MENU

Wenn Sie die Taste "MENU" drücken, erscheint die folgende

Funktionsliste auf dem Monitor.

• PICTURE (Bild)

• OPTION

• SYSTEM

Die Menüliste wird nach 5 Sekunden ausgeblendet, wenn keine Auswahl

vorgenommen wurde.

6. CA.SEL

Taste für die Kameraauswahl

Dient zur Auswahl von CA1, CA2 und CA3.

Im OSD wird angezeigt, welche Kamera gegenwärtig in Betrieb ist.

7. FERNBEDIENUNGSSENSOR

Der Monitor kann über die Fernbedienung bedient werden. Achten Sie

bei Verwendung der Fernbedienung darauf, den IR der Fernbedienung in

Monitorrichtung zu halten.

EINSTELLEN DES MONITORS

1. PICTURE CONTROL (Bildeinstellungen)

1.1. Drücken Sie die Taste MENU.

1.2 Wählen Sie PICTURE.

1.3 Setzen Sie den Cursor mit der Taste SEL auf die Optionen VOLUME,

BRIGHT, CONTRAST, COLOUR und SHARP.

1.4 Drücken Sie die Taste s/t

1.5 Wählen Sie eine der fünf Optionen aus.

1.6. Drücken Sie die Taste MENU.

2. OPTION CONTROL (Zus. Einstellungen)

2.1. Drücken Sie die Taste MENU.

2.2 Wählen Sie SEL.

2.3 Setzen Sie den Cursor mit der Taste SEL auf die Option LANGUAGE

(Sprache).

2.4 Drücken Sie die Taste s/t

2.5 Wählen Sie eine der sieben Sprachen aus.

2.6. Drücken Sie die Taste MENU.

2.7 Setzen Sie den Cursor mit der Taste SEL auf die Option SCALE (SKALA).

2.8 Drücken Sie die Taste s/t

2.9 Wählen Sie eine der beiden Optionen aus.

2.10Drücken Sie die Taste MENU.

2.11 Setzen Sie den Cursor mit der Taste SEL auf eine der drei CA-Optionen.

2.12 Drücken Sie die Taste s/t

2.13Wählen Sie zur Darstellung des Kamerabildes entweder die Option NOR

MAL oder MIRROR (gespiegelt). HINWEIS: Durch das Ändern der

Darstellung ändert sich auch das OSD.

3. SYSTEMEINSTELLUNGEN

3.1 Drücken Sie die Taste MENU.

3.2 Wählen Sie SYSTEM.

3.3 Setzen Sie den Cursor mit der Taste SEL auf die Option COLOUR

SYSTEM, BLUE BACK, HORIZONTAL, VERTICAL.

3.4 Drücken Sie die Taste s/t

3.5 Wählen Sie eine der fünf Optionen aus.

3.6 Drücken Sie die Taste MENU.

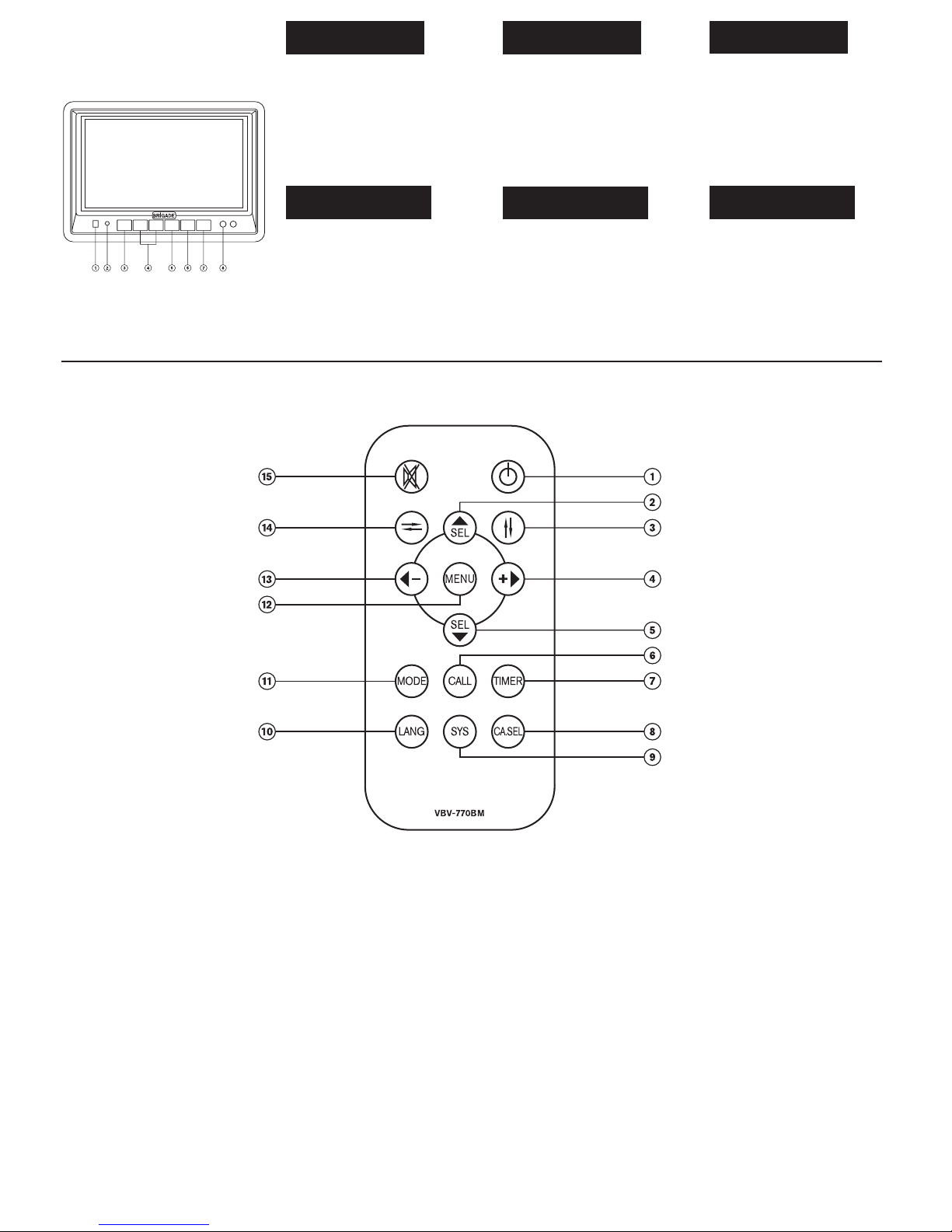

FERNBEDIENUNG (siehe Abb.A)

1. POWER (Einschalttaste). Mit dieser Taste schalten Sie den Monitor ein

bzw. auf Standby (Aus).

2. sSEL - Mit dieser Taste bewegen Sie sich im Menü nach oben.

3. - Mit dieser Taste wird das Bild nach unten oder nach oben

geschwenkt.

4. + - Mit dieser Taste werden weitere Optionen zur Auswahl einge-

blendet.

5. SEL t- Mit dieser Taste bewegen Sie sich im Menü nach unten.

6. CALL - Mit dieser Taste zeigen Sie an, welche Kameradarstellung gerade

aktiv ist.

7. TIMER - Über den Timer kann eine automatische Monitorabschaltung

(max. 120 Minuten) aktiviert werden.

8. CA.SEL (CA1/CA2/CA3 Umschaltung) - Mit dieser Taste schalten Sie

zwischen CA1, CA2 und CA3 um.

9. SYS - Mit dieser Taste rufen Sie das Menü SYSTEM CONTROL auf.

10. LANG - Mit dieser Taste rufen Sie die Sprachauswahl auf (Englisch,

Französisch, Portugiesisch, Spanisch, Russisch, Türkisch, Deutsch,

Italienisch und Bulgarisch).

11. MODE - Dient zur Auswahl verschiedener Wiedergabemodi: Standard

(normal, Soft (weich), Vivid (lebendig), Light (hell) und Personal (benutzer

spezifisch).

12. MENU - Dient zum Aufrufen des Hauptmenüs

13. - Mit dieser Taste werden Optionen von der Auswahl ausgeblendet.

14. -Mit dieser Taste wird das Bild nach links oder rechts geschwenkt.

15. MUTE - Mit dieser Taste können Sie den Ton ein- oder ausschalten

(ENABLE bwz. MUTE).

KAMERA

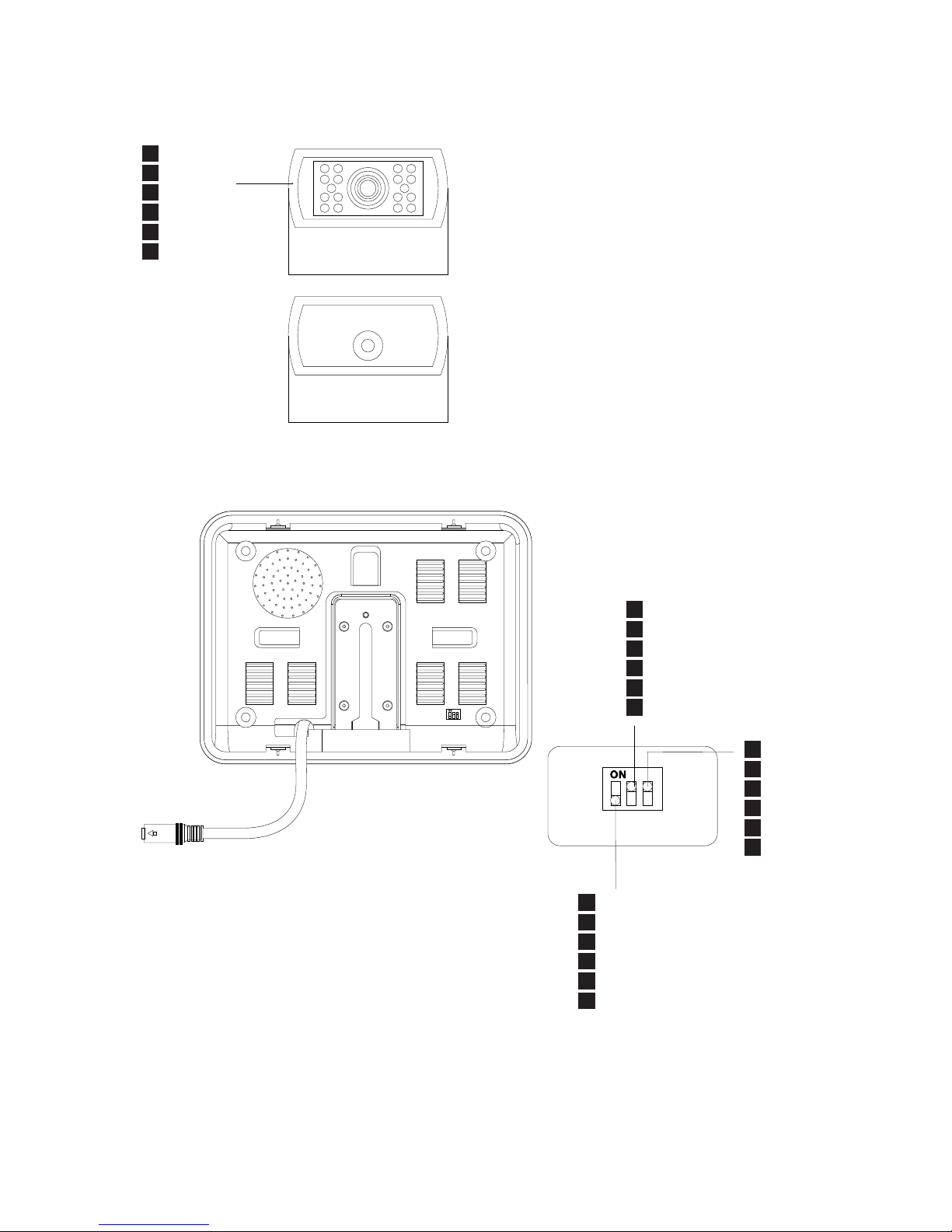

Wasserdichter Steckverbinder (siehe Abb. 6)

VORSICHT

1. DAS KAMERAGEHÄUSE DARF NICHT GEÖFFNET WERDEN. Dadurch

wird die wasserfeste Dichtung der Kamera zerstört. Sollten Hinweise auf

einen Geräteeingriff hindeuten, wird die Garantie damit nichtig.

2. Die Montage der Kamera im unteren Fahrzeugbereich (z.B. Stoßfänger)

wird nicht empfohlen. Das Sichtfeld der Kamera wird dadurch verringert,

aber das Risiko von Kameraschäden zugleich erhöht.

3. Benutzen Sie ausschließlich die Innensechskantschrauben und

Unterlegscheiben zur Montage der Kamera.

INSTANDHALTUNG

Entfernen Sie Schmutz und Staub mit einem feuchten weichen Tuch.

Hartnäckigere Verschmutzungen sollten mit einem angefeuchteten weichen

Tuch und mildem Reinigungsmittel entfernt werden. Keine aggressiven

Reinigungsmittel benutzen, die Benzin, Verdünner, Benzol oder Alkohol

enthalten. Diese Stoffe können das Äußere des Monitors beschädigen.

VORSICHT

1. Achten Sie beim Bohren darauf, dass sich auf der anderen Seite keine

Kabel befinden. Die Bohrung darf nicht größer als 22 mm (0.8in) sein.

2. Verlegen Sie soviel Kabel wie möglich im Fahrzeug, und sorgen Sie für

eine gute Fixierung. Damit verringern Sie das Risiko, dass sich das Kabel

verfängt oder verhakt.

3. Halten Sie alle Kabel von HEISSEN, SICH DREHENDEN Teilen und von

Komponenten fern, die ELEKTROMAGNETISCHE STÖRWELLEN

aussenden.

4. Verstauen Sie alle überschüssigen Kabel und Verlängerungskabel in

Wellrohren, um sie vor Schäden zu schützen.

5. Das Kamerakabel nicht verdrehen, nicht in den Kameraanschluss schnei

den oder das Kabel anbohren.

TECHNISCHE DATEN

VBV-700C KAMERA

BILDSENSOR CCD-SENSOR MIT INTERLINE TRANSFER

TV-NORM PAL

BILDELEMENTE PAL 512 x 582 (H x V)

ERFASSUNGSBEREICH 0.2x0.1in (4,9 x 3,7 mm)

BILDGRÖSSE 1/3 Zoll

SYNCHRONISATION INTERN

HORIZONTALE AUFLÖSUNG 380 BILDZEILEN

NOTWENDIGE HELLIGKEIT MIN. 0,1 LUX/F1.2

STÖRABSTAND MINDESTENS 48 dB (OHNE AGC)

VERSORGUNGSSPANNUNG 12 V DC

LEISTUNGSAUFNAHME 3,5 W (BEI 12 Vdc)

STROMVERBRAUCH MAX. 300 mA

OBJEKTIVWINKEL 110º (T) 88º (H) 66º (V)

BETRIEBSTEMPERATUR -20 BIS +70 ºC

LAGERTEMPERATUR -30 BIS +60 ºC

GEWICHT 0,2 KG (0.41lb)

ABMESSUNGEN (B x H x T) 2.7x1.7x2.1in (70 x 44 x 54mm)

VBV-770BM MONITOR

BILDRÖHRE 7,0 Zoll (178mm), TFT-FARB-LCD

ABLENKWINKEL 60° (LINKS/RECHTS), 40° (OBEN), 60°

(UNTEN)

LEISTUNGSAUFNAHME MAX. 10 W

VERSORGUNGSSPANNUNG 10 - 32 V DC

TV-NORM PAL/NTSC

VIDEO EIN-/AUSGANG COMPOSITE VIDEO EINZELSIGNAL

1 Vss, 75 OHM

AUFLÖSUNG 1440 x 234 (H x V)

KONTRAST 250:1

HELLIGKEIT 450cd/m2

SICHTWINKEL (U x D x R/L) 30 x 60 x 60

BETRIEBSTEMPERATUR -20 BIS +70 ºC

LAGERTEMPERATUR -30 BIS +80 ºC

GEWICHT 0,63 kg (1.37lb)

AUSSENABMESSUNGEN 7.1x4.8x1.0in (182 x 122x 26mm)

(B x H x T) (ohne bündiges Montagezubehör)

VERZICHTSERKLÄRUNG

Die Verwendung des Fahrzeug-CCTV-Systems VBV-770B stellt unter keinen

Umständen einen Ersatz für umsichtiges und vorausschauendes Fahren dar.

Die Straßenverkehrsregeln sowie die Vorschriften für die Sicherheit im

Straßenverkehr müssen stets beachtet werden.

Alle technischen Daten gelten unter Vorbehalt.

ITALIANO

SISTEMA CCTV VEICOLARE VBV-770B

INTRODUZIONE

Questo sistema, basato su telecamere a circuito chiuso (CCTV), è stato proget-

tato per funzionare ininterrottamente per anni senza alcuna manutenzione.

Si raccomanda di leggere il presente manuale con la massima attenzione. Il

manuale contiene istruzioni che semplificano l'installazione della telecamera e

del monitor. Il sistema veicolare con telecamera CCTV rappresenta un supporto

ai normali sistemi di specchietti retrovisori e, se installato e utilizzato

adeguatamente, contribuisce a fornire una maggiore visibilità della parte

posteriore del veicolo.

Tuttavia, il sistema non può essere considerato in alcun modo una soluzione

sostitutiva a una guida attenta e prudente. E' inoltre necessario rispettare le

regole del traffico e tutte le regole della circolazione.

CARATTERISTICHE

TELECAMERA VBV-700C

•Sensore immagini da 300.000 pixel

• Sensibilità 0,1 Lux (18 LED-IR)

•Bilanciamento automatico del bianco (AWB)

•Diagonale del campo visuale - 110°

• Compensazione di Controluce (BLC)

•Il diaframma a iride elettronico automatico produce un'immagine più chiara

e uniforme in condizioni di bassa e intensa luminosità

• Design compatto e leggero; installazione semplice sulla maggior parte

dei veicoli.

•Connettori dei cavi a tenuta stagna (Classe protezione IP67).

• Il deflettore riduce l'accumulo di sporcizia sull'obiettivo

•Marchio di conformità elettronica/marchio CE

MONITOR COLORE LCD 7.0" (178mm) VBV-770BM TFT

•Tasto menu per le funzioni di regolazione Immagine, Sistema e Opzioni

• Selettore Telecamera 1/Telecamera 2/ Telecamera 3

• Interruttore d'alimentazione/di stand-by

•Marchio di conformità elettronica/marchio CE

CONTENUTO DI 1 SISTEMA COMPLETO

TELECAMERA CCD VBV-700C

Nr. 1 Telecamera

Nr. 1 Staffa fissaggio telecamera

Nr. 4 Viti di fissaggio complete di rondelle

Nr. 1 Deflettore paravento

1 MONITOR VBV-770BM

Nr. 1 Monitor

Nr. 1 Schermo parasole

Nr. 1 Staffa monitor

Nr. 1 Telecomando

Nr. 1 Staffa fissaggio monitor

PRIMA DELL'INSTALLAZIONE:

1. Il sistema funziona con tensioni da 10 a 32 volt CC, con negativo a terra.

2. Installare il sistema in conformità alle istruzioni riportate nel presente

manuale.

3. Non smontare la telecamera o il monitor. Tale operazione comporta

l'invalidamento della garanzia. Lo smontaggio della telecamera

compromette la tenuta impermeabile della stessa.

4. Collegare il sistema ad una fonte d'alimentazione a commutazione di

accensione. Il collegamento ad una fonte di alimentazione a batteria

ridurrà la durata funzionale della batteria.

ATTENZIONE

1. Per evitare scosse elettriche, NON APRIRE L'ALLOGGAMENTO DEL

MONITOR. All'interno del monitor sono presenti tensioni potenzialmente

letali. L'interno del dispositivo non contiene alcun componente riparabile

da parte del cliente. La presenza di segni di manomissione sul dispositivo

comporta l'invalidamento della garanzia.

2. Tenere il monitor lontano da infiltrazioni d'acqua, pioggia, umidità, etc. Il

monitor NON è a tenuta impermeabile. L'eventuale umidità presente

all'interno del monitor potrebbe provocare danni estesi.

3. Utilizzare le apposite viti autofilettanti per fissare il monitor sul cruscotto o

sul montante superiore del parabrezza.

ISTRUZIONI DI INSTALLAZIONE

TELECAMERA VBV-700C

1. Fissare la staffa della videocamera (vedere Fig. 1) al lato superiore del

veicolo.

Il punto di fissaggio dovrà essere sufficientemente robusto da supportare

telecamera e staffa.

2. Fissare la telecamera alla staffa con le apposite viti fornite in dotazione.

Regolare l'angolazione come indicato in Fig. 2. (Utilizzare il paraurti

posteriore e il retro del veicolo come punto di riferimento).

3. E' possibile installare un deflettore paravento. Questo deflettore è

progettato per ridurre gli accumuli di polvere, sporco e umidità sulle lenti

della telecamera. (Vedere Fig. 3)

MONITOR VBV-770BM

1. Fissare il monitor nell'abitacolo in un punto comodo per il conducente

(ad esempio al centro del cruscotto, in posizione sospesa o integrato nel

cruscotto).

2. Usare una piastra di compressione o una staffa di fissaggio posteriore

per fissare la staffa del monitor al cruscotto o in posizione sospesa.

3. Regolare l'angolo di montaggio del monitor in modo da consentire al

conducente di vedere agevolmente lo schermo da qualsiasi posizione di

guida. (Vedere Fig. 4.)

CAVO

1. Il collegamento tra la telecamera e il cavo è a tenuta impermeabile. Il

connettore che collega il cavo al monitor non è a tenuta ermetica.

Assicurarsi di posizionare il cavo correttamente. L'estremità maschio del

cavo deve essere collegata alla telecamera. L'estremità femmina del cavo

deve essere collegata alla centralina di controllo. (Vedere Fig. 5.)

2. Evitare di effettuare la posa del cavo su spigoli vivi o angoli. Non

attorcigliare il cavo. Tenere il cavo lontano dalle superfici calde e dai

componenti rotanti.

3. Disporre il cavo eccedente in tubi a spirale.

4. Dopo aver completato l'installazione, fissare tutti i cavi.

COLLEGAMENTO TELECAMERA E MONITOR

1. Per i collegamenti all'accensione, alla messa a terra e al circuito di backup

consultare lo schema elettrico. (Vedere Fig. 5.)

2. Collegamento telecamera: Praticare un foro del diametro di 20mm (0.8in)

sulla carrozzeria della vettura, in prossimità della telecamera e della

relativa staffa. Collegare il connettore della telecamera al cavo di prolunga

del veicolo. Riporre il cavo eccedente all'interno del veicolo (attenzione a

non attorcigliare il cavo) e installare l'anello di tenuta nel foro. Per

aumentare la resistenza alla penetrazione dell'acqua, è necessario

applicare del materiale sigillante attorno all'occhiello di tenuta.

3. Cablaggio del monitor: Inserire il cavo di prolunga nella porta di attacco

CA3 della telecamera di retromarcia; Se si decide di utilizzare la

telecamera 1 (CA1) o la telecamera 2 (CA2), assicurarsi di contrassegnare

adeguatamente il cavo di prolunga, e collegare il secondo e il terzo cavo

nelle posizioni CA1 o CA2 della telecamera. Raccogliere il cavo eccedente

usando una fascetta fermacavi o del nastro di vinile. In tal modo, si eviter

anno eventuali danneggiamenti al cavo durante il funzionamento.

4. Il cavo rosso è collegato a una sorgente di alimentazione; il cavo nero è

collegato alla massa del veicolo; il cavo marrone è collegato al circuito

della luce di retromarcia del veicolo; i cavi bianco e blu richiedono una sor

gente di alimentazione positiva (come gli indicatori di direzione), per

azionare i dispositivi collegati alle porte di connessione CA1 e CA2, se

utilizzate.

5. SOLAMENTE PER AUTOCISTERNE DESTINATE AL TRASPORTO COM

BUSTIBILI: Tutti i circuiti dei dispositivi elettrici installati sugli automezzi

destinati al trasporto carburanti devono essere interfacciati all'interruttore

principale di stacco della batteria e, durante le operazioni di carico e

scarico del veicolo, tali circuiti devono essere isolati dalla batteria stessa.

6. Consultare sempre il concessionario prima di procedure all'installazione di

qualunque dispositivo elettrico o elettronico su un veicolo equipaggiato

con sistemi CAN-bus o multiplex.

FUNZIONI E MODALITA'

DI FUNZIONAMENTO

MONITOR

1. LED ALIMENTAZIONE

Quando il LED rosso è acceso significa che il dispositivo è attivo e

funzionante.

Quando si seleziona uno dei tasti, sul monitor compaiono le immagini

riprese dalle telecamere.

2. Tasto ON/OFF Stand by

3. PULSANTI DI CONTROLLO s/t

Questi pulsanti di controllo vengono utilizzati per scorrere le varie voci

dei menù in alto o in basso.

4. Pulsante "SEL."

PULSANTE DI CONTROLLO DELLA SELEZIONE

Questi pulsanti vengono utilizzati per selezionare le opzioni desiderate

all'interno dei menù.

5. Pulsante "MENU"

Premendo il pulsante "MENU", sul monitor verrà visualizzata la seguente

lista di funzioni.

• PICTURE (IMMAGINE)

• OPTION (OPZIONI)

• SYSTEM (SISTEMA)

La lista del menu scompare se non viene selezionata una delle opzioni

disponibili entro 5 secondi.

6. Pulsante "CA.SEL"

Pulsante di selezione telecamera

Questo pulsante consente di selezionare una delle telecamere

disponibili, CA1, CA2 e CA3.

La schermata visualizzata a video (OSD), indica la telecamera

attualmente attiva.

7. SENSORE DEL TELECOMANDO

Il monitor può essere azionato per mezzo di un telecomando. Se si

utilizza il telecomando, assicurarsi che l'emettitore a raggi infrarossi del

telecomando sia posizionato di fronte al monitor stesso.

MODALITA' DI CONFIGURAZIONE PERSONALIZZATA DEL MONITOR

1. CONTROLLO IMMAGINE

1.1 Premere il tasto "MENU".

1.2 Selezionare la voce "PICTURE" (Immagine)

1.3 Utilizzando il tasto "SEL", spostare il cursore sulle voci "VOLUME"

(Volume), "BRIGHT" (Luminosità), "CONTRAST" (Contrasto), "COLOUR"

(Colore) e "SHARP (Nitidezza).

1.4 Premere il tasto "s/t"

1.5 Selezionare una delle cinque opzioni disponibili

1.6 Premere il tasto "MENU"

2. CONTROLLO OPZIONI

2.1 Premere il tasto "MENU"

2.2 Selezionare il tasto "SEL"

2.3 Utilizzando il tasto "SEL", far scorrere il cursore fino alla voce "LAN

GUAGE" (Lingua).

2.4 Premere il tasto "s/t"

2.5 Selezionare una delle sette lingue disponibili

2.6 Premere il tasto "MENU"

2.7 Utilizzando il tasto "SEL", far scorrere il cursore fino alla voce "SCALE"

(Scala).

2.8 Premere il tasto "s/t"

2.9 Selezionare una delle due opzioni disponibili

2.10Premere il tasto "MENU"

2.11Utilizzando il tasto "SEL", spostare il cursore su una delle tre opzioni di

selezione telecamera (CA) disponibili.

2.12Premere il tasto "s/t"

2.13Selezionare una delle due opzioni di visualizzazione disponibili, "NOR

MAL" (Normale) o "MIRROR" (Retrovisore). NOTA: La modifica della

modalità di visualizzazione dell'immagine cambia anche il tipo delle

informazioni OSD visualizzate a schermo.

3. CONTROLLO SISTEMA

3.1 Premere il tasto "MENU"

3.2 Selezionare la voce "SYSTEM"

3.3 Utilizzando il tasto "SEL", spostare il cursore sulle voci "COLOUR

SYSTEM" (Sistema colore), "BLUE BACK" (Sfondo Blu), "HORIZONTAL"

(Orizzontale) o "VERTICAL" (Verticale).

3.4 Premere il tasto "s/t"

3.5 Selezionare una delle cinque opzioni disponibili

3.6 Premere il tasto "MENU"

TELECOMANDO (Vedere Fig.A)

1. Tasto "POWER" (Tasto di accensione). Premere questo pulsante per

accendere/spegnere il monitor, oppure per metterlo in stand-by-.

2. Tasto "sSEL" - Premere questo tasto per scorrere le voci del menu

verso l'alto

3. Tasto " " - Questo tasto consente di invertire l'immagine verticalmente

4. Tasto "+ " - Questo tasto consente di incrementare le dimensioni della

selezione

5. Tasto "SEL t" - Premere questo tasto per scorrere le voci del menu

verso il basso

6. Tasto "CALL" - Questo pulsante consente di mostrare da quale

telecamera provengono le immagini visualizzate

7. Tasto "TIMER" - Il timer può essere impostato per effettuare lo

spegnimento automatico del monitor (intervallo massimo 120 minuti)

8. Tasto "CA.SEL" (Commutazione telecamera CA1/CA2/CA3) -

L'azionamento di questo tasto consente di cambiare la telecamera visu

alizzata, CA1, CA2 e CA3

9. Tasto "SYS" - Questo tasto consente di visualizzare il menu "SYSTEM

CONTROL" (Controllo Sistema)

10. Tasto "LANG" - Premere questo tasto per selezionare una delle lingue

disponibili (Inglese, Francese, Portoghese, Spagnolo, Russo, Turco,

Tedesco, Italiano e Bulgaro)

11. Tasto "MODE" - Consente di selezionare la modalità di visualizzazione

dell'immagine (Opzioni disponibili: - Standard, Soft, Vivid, Light e

Personal)

12. Tasto "MODE" - Premendo questo tasto viene visualizzato il Menù

Principale

13. Tasto " " - Questo tasto consente di incrementare le dimensioni

della selezione

14. Tasto " " - Questo pulsante inverte l'immagine orizzontalmente.

15. Tasto "MUTE" - La pressione di questo tasto consente di attivare e

disattivare la funzione MUTE dell'audio

TELECAMERA

Connettore impermeabile (Vedere Fig. 6).

ATTENZIONE

1. NON APRIRE L'INVOLUCRO PROTETTIVO DELLA TELECAMERA.

L'eventuale apertura della telecamera causa la rottura della guarnizione di

tenuta che garantisce l'impermeabilità della telecamera. La presenza di

segni di manomissione sul dispositivo comporta l'invalidamento della

garanzia.

2. Si raccomanda di non montare la videocamera in prossimità della zona

inferiore del veicolo (ad esempio in prossimità dei paraurti). L'installazione

della telecamera in tali aree comporterebbe una riduzione del campo di

visuale della telecamera, e comporta inoltra maggiori rischi di causare

danni fisici al dispositivo.

3. Per montare la telecamera, usare solo le viti esagonali interne e le relative

rondelle.

MANUTENZIONE

Rimuovere polvere e sporcizia con panno morbido inumidito. I residui di sporco

più tenaci dovranno essere rimossi con panno soffice inumidito con una

soluzione leggermente detergente. Evitare l'uso di detergenti particolarmente

aggressivi, contenenti benzina, solvente, benzene o alcool. Queste sostanze

potrebbero danneggiare la superficie esterna del monitor.

ATTENZIONE

1. Prima di praticare i fori, accertarsi che sul lato opposto al punto da forare

non siano presenti cavi e collegamenti. Accertarsi che il foro praticato

abbia un diametro esatto di 20 mm (0.8in).

2. Inserire la maggior quantità possibile di cavo nel veicolo e fissarlo

saldamente. In tal modo si riduce la possibilità che il cavo resti agganciato

o impigliato in qualche ostacolo.

3. Tenere tutti i cavi lontani dalle parti CALDE, dai componenti ROTANTI e da

quelli che producono INTERFERENZE ELETTRICHE.

4. Per aumentare il livello di protezione del cavo, riporre l'eccesso di cavi e

prolunghe all'interno di tubi a spirale.

5. Non attorcigliare il cavo della videocamera e non tagliare il filo connettore

o il cavo della videocamera.

SPECIFICHE TECNICHE

TELECAMERA VBV-700C

DISPOSITIVO DI CAPTAZIONE TRASFERIMENTO INTERLINEA TIPO CCD

STANDARD TV PAL

ELEMENTI IMMAGINE 512(H) x 582(V) PAL

AREA SENSORI 0.2x0.1in (4,9mm x 3,7mm)

FORMATO IMMAGINE 1/3 pollice

SINCRONIZZAZIONI INTERNE

RISOLUZIONE ORIZZONTALE 380 LINEE TV

ILLUMINAZIONE RICHIESTA0,1 LUX MINIMI/F1.2

RAPPORTO SEGNALE-DISTURBO 48dB MINIMI (CON AGC SPENTO)

ALIMENTAZIONE 12V DC

CONSUMO DI CORRENTE 3,5W (a 12 Vdc)

CONSUMO DI CORRENTE MAX. 300mA

ANGOLO DI CAMPO 110º(D) 88º(H) 66º(V)

TEMPERATURA DI Da -20ºC a +70ºC

FUNZIONAMENTO

TEMPERATURA DI Da -30°C a +60 ºC

CONSERVAZIONE

PESO 0,2Kg (0.41lb)

DIMENSIONI (L x A x P) 2.7x1.7x2.1in (70 x 44 x 54mm)

MONITOR VBV-770BM

TUBO IMMAGINI TFT-LCD COLORE da 7.0 pollici (178mm)

ANGOLO DI DEFLESSIONE 60° (SINISTRA/DESTRA), 40° (IN ALTO),

60° (IN BASSO)

CONSUMO DI CORRENTE 10W MAX

SORGENTE ALIMENTAZIONE 10-32 Vdc

STANDARD TV PAL / NTSC

INGRESSO/USCITA VIDEO VIDEO SINGOLO COMPOSITO

1VP-P 75 OHM

RISOLUZIONE 1440(H) x 234(V)

CONTRASTO 250:1

LUMINOSITÀ 450cd/m2

ANGOLO VISIVO 30 x 60 x 60

(SUPER x INFER x SX/DX)

TEMPERATURA DI Da -20°C a +70°C

FUNZIONAMENTO

TEMPERATURA DI Da -30°C a +80°C

CONSERVAZIONE

PESO 0,63 Kg (1.37lb)

DIMENSIONI (L x A x P) 7.1x4.8x1.0in (182 x 122 x 26mm)

(staffa di montaggio a filo esclusa)

CLAUSOLA ESONERATIVA DI

RESPONSABILITÀ

L'utilizzo del sistema retrovisore Veicolare con Telecamera CCTV VBV-770B

non può essere considerato in alcun modo un metodo sostitutivo di una guida

attenta e prudente. E' inoltre necessario rispettare le regole del traffico e tutte

le regole della circolazione.

Le specifiche del prodotto sono soggette a modifiche senza alcun preavviso.

Fig./Abb. A

Vista frontale

1. SENSORE TELECOMANDO

2. LED di accensione

3. Interruttore di accensione/spegnimento (ON/OFF).

4. TASTO DI CONTROLLO s+ t

5. Tasto di selezione "SELECT"

6. Tasto "MENU"

7. Selezione TELECAMERA CA1/CA2/CA3

8. PRESA JACK INGRESSO AUDIO/VIDEO

ENGLISH

ESPANOL

DEUTSCH

ITALIANO

FRANCAIS

NEDERLANDS

Front view

1. REMOTE CONTROLLER SENSOR

2. Power LED

3. Power ON/OFF Switch

4. s+ tCONTROL BUTTON

5. SELECT

6. MENU

7. CAMERA CA1/CA2/CA3

8. AUDIO/VIDEO INPUT

Voorkant

1. SENSOR AFSTANDSBEDIENING

2. Stroom-LED

3. Voeding AAN/UIT-schakelaar

4. s+ t-BESTURINGSKNOP

5. SELECTEER

6. MENU

7. CAMERA CA1/CA2/CA3

8. AUDIO/VIDEO INGANGSAANSLUITING

Vue avant

1. CAPTEUR TÉLÉCOMMANDE

2. Témoin d'alimentation à diode

3. Interrupteur marche/arrêt

4. COUTON DE COMMANDE s+ t

5. SELECT

6. MENU

7. CAMÉRA CA1/CA2/CA3

8. FICHE D'ENTRÉE AUDIO/VIDEO

Vorderansicht

1. FERNBEDIENUNGSSENSOR

2. STROM LED

3. EIN/AUS Schalter

4. s+ tBEDIENTASTE

5. AUSWAHL

6. MENÜ

7. KAMERA CA1/CA2/CA3

8. ANSCHLUSS AUDIO/VIDEO-EINGANG

Vista frontal

1. SENSOR DE CONTROL REMOTO

2. LED de energía

3. Interruptor de ENCENDIDO / APAGADO

4. BOTÓN DE CONTROL s+ t

5. SELECCIONAR

6. MENÚ

7. CÁMARA CA1/CA2/CA3

8. ENCHUFE HEMBRA DE ENTRADA AUDIO/VIDEO

INTRODUCTION

This vehicle CCTV system has been designed to provide years of trouble-free

operation. Please read this manual thoroughly. This manual contains instruc-

tions to make the installation of the camera and monitor easier. The vehicle

CCTV system is a supplement to standard rear-view mirror systems, and will

provide additional rear-view vision when installed and maintained properly.

It is not intended in any way to be a substitute for careful and cautious driving.

All applicable traffic laws and motor safety regulations must still be adhered to.

FEATURES

VBV-700C CAMERA

•300,000 pixel image sensor

•0.1 Lux sensitivity (18 IR-LED)

•Auto White Balance (AWB)

•Field of view 110° Diagonal

• Back Light Compensation (BLC)

•Automatic electronic iris provides a clearer, more consistent image in low

and bright light

• Compact and lightweight design installed easily into most vehicles

•Waterproof cable connection (IP67)

•Wind deflector reduces build up of dirt on lens

• CE/e-marking

VBV-770BM TFT LCD COLOUR 7.0" (178mm) MONITOR

• Menu button for Picture, System and Options

•Camera 1/Camera 2 /Camera 3

•Power/stand-by switch

• CE/e-marking

CONTENTS OF 1 COMPLETE SYSTEM

VBV-700C CCD CAMERA

1 Camera

1 Camera bracket

4 Attachment screws with washers

1 Wind deflector

1 VBV-770BM MONITOR

1 Monitor

1 Sunshield

1 Monitor bracket

1 Remote control

1 Monitor mounting bracket

BEFORE INSTALLATION

1. This system operates from 10 volts DC to 32 volts DC, negative ground.

2. Please install this system according to the instructions in this manual.

3. Do not disassemble the camera or the monitor. This voids the

warranty. Disassembling the camera will compromise the Waterproof seal.

4. Connect the system to an ignition switched power source. Connection to a

battery source will reduce battery life.

WARNING

1. To prevent electrical shock, DO NOT OPEN THE MONITOR CASE.

There are potentially lethal voltages inside the monitor. There are no user

serviceable parts inside. If evidence of tampering is detected, the warranty

will be considered void.

2. Keep monitor away from leaking water, rain, moisture etc. It is NOT water-

proof. Any moisture inside the monitor could cause extensive damage.

3. Use the self-tapping screws to mount the monitor to the dashboard or

headliner.

INSTALLATION INSTRUCTIONS

VBV-700C CAMERA

1. Attach camera bracket (see Fig. 1) to upper portion of vehicle.

Attachment point must be sturdy enough to support camera and bracket.

2. Attach camera to bracket using screws provided. Adjust angle as indicated

in Fig. 2. (Use rear bumper and back of vehicle as a reference point.)

3. Wind deflector may be installed. This deflector is designed to reduce the

build up of dust, dirt and moisture on the camera lens. (See Fig.3)

VBV-770BM MONITOR

1. Attach monitor inside vehicle in a location convenient to the driver (e.g.

centre of dash, overhead or in dash).

2. Use a compression plate or rear-mounting bracket to attach the monitor

bracket to the dash or overhead.

3. Adjust mounting angle of the monitor to allow driver to easily view the

screen from all seat positions. (See Fig. 4.)

CABLE

1. The camera to cable connection is waterproof. The cable to control box

connection is not waterproof. Be sure to position the cable properly. The

male end attaches to the camera. The female end attaches to the control

box. (See Fig. 5.)

2. Do not run the cable over sharp edges or corners. Do not kink the cable.

Keep the cable away from hot and rotating parts.

3. Place all excess cable in convoluted tubing.

4. Wire the cable securely.

WIRING CAMERA AND MONITOR

1. See wiring diagram for connections to ignition, ground and back up circuit.

(See Fig. 5.)

2. Wiring camera: Drill a 20mm (0.8in) diameter hole into vehicle body near

the camera and bracket. Connect camera connector to extension cable in

vehicle. Push extra cable into vehicle (be careful not to kink cable) and fit

grommet into hole. Apply sealant around grommet to increase resistance

to water penetration.

3. Wiring the monitor: insert extension cable into camera CA3 reversing

camera position; if CA1 or CA2 camera is used, be sure to mark each

extension cable properly and plug second and third cable into camera

CA1 or CA2 position. Bundle excess cable together using a cable tie or

vinyl tape. This will avoid possible damage to cable during operation.

4. The red wire is connected to an ignition power source, the black wire is

connected to chassis ground, the brown wire is connected to the vehicle's

back light circuit.

5. ONLY PETROLEUM ROAD TANKERS: All electrical equipment fitted to

petroleum vehicles must be fitted via battery master switch and must be

isolated from the battery while the vehicle are loading and unloading.

6. Always consult your dealer when fitting any electrical or electronic

equipment to a vehicle fitted with a CAN-bus system.

ENGLISH

FUNCTIONS AND OPERATION

MONITOR

1. POWER LED

When the red LED is on, it indicates power on.

When a trigger is selected, the image shown by cameras will be shown

on the monitor.

2. Stand by ON/OFF Switch

3. s/tCONTROL BUTTON

These control buttons are used to scroll up and down to select menu

options

4. SEL.

SELECT CONTROL BUTTON

Use these buttons in order to select the required option in the menus.

5. ‘MENU’ Button

If you press the 'MENU' button, the following list of functions will be

shown on the monitor.

• PICTURE

• OPTION

• SYSTEM

The menu list will disappear if no selection is chosen within 5 seconds.

6. CA.SEL

Camera selector button

Enables selection of CA1, CA2 and CA3.

The OSD indicates which camera is currently operating.

7. REMOTE-CONTROL SENSOR

The monitor can be operated via remote control. If using remote control,

ensure that the IR on the remote control is facing the monitor.

HOW TO SET YOUR MONITOR TO YOUR REQUIREMENTS

1. PICTURE CONTROL

1.1 Press the MENU button

1.2 Select PICTURE

1.3 Move the cursor to the VOLUME, BRIGHT, CONTRAST, COLOUR and

SHARP with the SEL button

1.4 Press the s/tbutton

1.5 Select one of five options

1.6 Press the MENU button

2. OPTION CONTROL

2.1 Press the MENU button

2.2 Select SEL

2.3 Move the cursor to the LANGUAGE with the SEL button

2.4 Press the s/tbutton

2.5 Select one of seven language options

2.6 Press the MENU button

2.7 Move the cursor to the SCALE with the SEL button

2.8 Press the s/tbutton

2.9 Select one of two options

2.10Press the MENU button

2.11Move the cursor to one of three CA option with SEL button

2.12Press the s/tbutton

2.13Select one of two options to view NORMAL or MIRROR image. NOTE:

changing the image will also change the OSD

3. SYSTEM CONTROL

3.1 Press the MENU button

3.2 Select SYSTEM

3.3 Move the cursor to the COLOUR SYSTEM, BLUE BACK, HORIZONTAL,

VERTICAL with the SEL button

3.4 Press the s/tbutton

3.5 Select one of five options

3.6 Press the MENU button

REMOTE CONTROL (See Fig.A)

1. POWER (Power switch). Press this button to turn the monitor on and off

of stand by

2. sSEL - Press this button to move up the menu

3. - This button flips the picture vertically

4. + - This button increases the selection

5. SEL t- Press this button to move down the menu

6. CALL - This button displays which camera is being viewed

7. TIMER - The timer can be set to automatically switch off the monitor (120

minutes maximum)

8. CA.SEL (CA1/CA2/CA3 shift) - Press this button to switch between CA1,

CA2 and CA3

9. SYS - This button displays the SYSTEM CONTROL menu

10. LANG - Press this button to select a language (English, French,

Portuguese, Spanish, Russian, Turkish, German, Italian and Bulgarian)

11. MODE - Selects different picture modes (Standard, Soft, Vivid, Light and

Personal)

12. MENU - Press to display the Main Menu

13. - This button decrease the selection

14. -This button flips the picture horizontally

15. MUTE - Press to select ENABLE/MUTE sound

CAMERA

Waterproof connector (See Fig.6)

CAUTION

1. DO NOT OPEN THE CAMERA CASE. This will break the camera’s

waterproof seal. If evidence of tampering is detected, the warranty will be

considered void.

2. We do not recommend mounting the camera near the lower area of the

vehicle (e.g. bumper). This reduces the view of the camera and increases

the chance of physical damage to the camera.

3. Use only the inner hexagonal screw and washers to mount the camera.

MAINTENANCE

Remove dust and dirt with a damp soft cloth. Heavier dirt should be removed

with a damp soft cloth and mild detergent. Do not use strong cleaning agents

containing gasoline, thinner, benzene or alcohol.

These substances may damage the exterior surface of the monitor.

CAUTION

1. Before drilling, be sure no cable or wire is on the other side. Be sure to drill

a 20mm (0.8in) diameter hole only.

2. Feed as much cable as possible into vehicle and clamp securely. This

reduces the possibility of it being hooked or snagged.

3. Keep all cables away from HOT, ROTATING and ELECTRICALLY NOISY

components.

4. To increase protection of cable, place all excess wire and extension cable

in convoluted tubing.

5. Do not twist camera cable and do not cut camera pigtail or cable.

SPECIFICATIONS

VBV-700C CAMERA

PICK-UP DEVICE INTERLINE TRANSFER TYPE CCD

TV SYSTEM PAL

PICTURE ELEMENTS 512(H) x 582(V) PAL

SENSING AREA 0.2x0.1in (4.9mm x 3.7mm)

IMAGE SIZE 1/3 inch

SYNCHRONIZATION INTERNAL

HORIZONTAL RESOLUTION 380 TV LINES

REQUIRED ILLUMINATION 0.1 LUX MINIMUM/F1.2

SIGNAL TO NOISE RATIO MINIMUM 48dB(AT AGC OFF)

POWER SUPPLY 12Vdc

POWER CONSUMPTION 3.5W(AT 12Vdc)

CURRENT CONSUMPTION MAX. 300mA

LENS ANGLE 110º(D), 88º(H),66º(V)

OPERATION TEMPERATURE -20ºC TO +70ºC

STORAGE TEMPERATURE -30ºC TO +60ºC

WEIGHT 0.2Kg (0.41lb)

DIMENSIONS (W x H x D) 2.7x1.7x2.1in (70 x 44 x 54mm)

VBV-770BM MONITOR

PICTURE TUBE 7.0 inch (178mm), COLOUR TFT-LCD

DEFLECTION ANGLE 60°(LEFT/RIGHT), 40°(TOP), 60°(DOWN)

POWER CONSUMPTION 10W MAXIMUM

POWER SOURCE 10-32Vdc

TV SYSTEM PAL/NTSC

VIDEO INPUT/OUTPUT COMPOSITE VIDEO SINGLE

1VP-P 75 OHM

RESOLUTION 1440(H) x 234(V)

CONTRAST 250:1

BRIGHTNESS 450cd/m

VIEWING ANGLE (U x D x R/L) 30 x 60 x 60

OPERATING TEMPERATURE -20°C TO +70°C

STORAGE TEMPERATURE -30°C TO +80°C

WEIGHT 0.63Kg (1.37lb)

OUTER DIMENSIONS 7.1x4.8x1.0in (182 x 122 x 26mm)

(W x H x T) (without flush mount)

DISCLAIMER

The use of the VBV-770B Vehicle CCTV system should not in any way be used

as a substitute for careful and cautious driving. Traffic laws and motor safety

regulations must always be adhered to.

Specification subject to change without any notice.

VBV-770B VEHICLE CCTV SYSTEM

NEDERLANDS

VBV-770B CCTV VOERTUIGSYSTEEM

INLEIDING

Dit CCTV-systeem voor voertuigen is ontworpen voor jarenlang probleemloos

gebruik. Lees deze handleiding aandachtig door. Zij bevat instructies die de

installatie van de camera en de monitor vergemakkelijken. Het CCTV systeem

voor voertuigen is een aanvulling op de normale achteruitkijkspiegels en biedt

extra achteruitzicht, mits juist ge_nstalleerd en onderhouden.

Het systeem is geen vrijbrief voor roekeloos rijgedrag. Alle geldende verkeer-

sregels en veiligheidsvoorschriften dienen nog steeds in acht genomen te worden.

KENMERKEN

VBV-700C CAMERA

•Beeldsensor van 300.000 pixels

•Lichtgevoeligheid: 0.1 Lux (18 IR-LED)

•Automatische witbalans (AWB)

•Blikveld van 110° diagonaal

• Back Light Compensatie (BLC)

•Automatische elektronische iris, die een helder en consistent beeld geeft

bij weinig en bij veel licht

• Compact en lichtgewicht ontwerp dat eenvoudig te installeren is in haast

alle voertuigen

•Waterdichte kabelverbinding (IP67)

• Winddeflector, die de lens beschermt tegen vuilophoping

•CE/e-markering

VBV-770BM TFT LCD 7,0" (178mm) KLEURENMONITOR

•Menutoets voor Beeld, Systeem en Opties

•Camera 1/Camera 2 /Camera 3

• Power-/stand-by schakelaar

•CE/e-markering

EEN COMPLEET SYSTEEM BESTAAT UIT:

VBV-700C CCD CAMERA

1 camera

1 camerahouder

4 bevestigingsschroeven met sluitringen

1 winddeflector

1 VBV-770BM MONITOR

1 monitor

1 zonnescherm

1 monitorhouder

1 afstandsbediening

1 bevestigingsbeugel voor de monitor

VÓÓR DE INSTALLATIE

1. Dit systeem werkt met een spanning tussen 10 Vdc en 32 Vdc, met

negatieve aarding.

2. Installeer dit systeem in overeenstemming met de instructies in deze

handleiding.

3. De camera of de monitor mag nooit gedemonteerd worden. Dit leidt tot

verlies van verdere aanspraak op garantie. Het demonteren van de camera

brengt schade toe aan de waterdichte afsluiting.

4. Sluit het systeem via een ontstekingsschakelaar aan op een krachtbron.

Aansluiting op een accu verkort de levensduur van de batterij.

WAARSCHUWING

1. Om het risico op elektrische schokken te voorkomen MOET DE

MONITORKAST GESLOTEN BLIJVEN. De spanning in de monitor is

levensgevaarlijk. Het product bevat geen onderdelen die door de gebruiker

gerepareerd kunnen worden. Bij aantoonbaar onbevoegde reparaties

aan het apparaat vervalt de garantie.

2. Houd de monitor uit de buurt van vloeistoffen, regen, vochtigheid etc. Hij is

NIET waterdicht. Vocht kan ernstige schade veroorzaken aan de monitor.

3. Gebruik de zelftappende schroeven om de monitor op het dashboard of

aan het plafond te bevestigen.

INSTALLATIE-INSTRUCTIES

VBV-700C CAMERA

1. Bevestig de camerahouder (zie fig. 1) in het bovenste deel van het voertuig.

Het bevestigingspunt moet stevig genoeg zijn om de camera en de houder

te ondersteunen.

2. Bevestig de camera aan de houder met behulp van de bijgeleverde

schroeven. Pas de hoek aan zoals aangegeven in fig.2. (Gebruik de

achterbumper en achterkant van het voertuig als een referentiepunt.)

3. Nu kan de winddeflector ge_nstalleerd worden. Deze deflector is

ontworpen om ophoping van stof, vuil en vocht op de cameralens te

reduceren. (Zie fig.3)

VBV-770BM MONITOR

1. Bevestig de monitor op een goed zichtbare plaats voor de chauffeur (bv.

centraal op het dashboard, in het dashboard of aan het plafond).

2. Gebruik een compressieplaat of de achterkant van een bevestigings

beugel voor de montage van de monitorhouder op het dashboard of aan

het plafond.

3. Bevestig de monitor zodanig, dat hij voor de bestuurder vanuit alle zit

posities gemakkelijk te zien is. (Zie fig. 4)

KABEL

1. De kabelverbinding van de camera is waterdicht. De kabelverbinding van

de monitor is niet waterdicht. Let erop dat u de kabel juist positioneert.

Het buitenstuk wordt aangesloten op de camera. Het binnenstuk wordt

bevestigd aan de schakelkast. (Zie fig. 5)

2. Zorg ervoor dat de kabel niet in contact komt met scherpe randen of

hoeken. Vermijd het knikken van de kabel. Houd de kabel uit de buurt van

hete en draaiende onderdelen.

3. Stop alle overtollige kabels in een opgerolde beschermslang.

4. Beveilig alle kabels na installatie.

CAMERA EN MONITOR BEDRADING

1. Zie het bedradingsdiagram voor de aansluitingen op het ontstekings-, het

aardings- en het reservecircuit. (Zie fig. 5)

2. Bedrading camera: Boor vlakbij de camera en de houder een gat met een

diameter van 20mm (0.8in) in het chassis van het voertuig. Sluit de

camera con nector aan op de verlengkabel in het voertuig. Duw extra

kabel door het gat (wees voorzichtig dat u de kabel niet knikt) en bevestig

de doorvoerbuis. Breng afdichtmiddel aan rond de doorvoerbuis om de

weerstand tegen waterpenetratie te verhogen.

3. Bedrading van de monitor: plaats de verlengkabel in camera CA3

achteruitkijk camera positie; als CA1 of CA2 wordt gebruikt, zorg er dan

voor dat elke verlengkabel juist gemarkeerd wordt en plug de tweede en

derde kabel in camera CA1 of CA2 positie. Bundel de kabels samen met

behulp van een kabelbinder of vinyltape. Dit voorkomt eventuele

beschadigingen aan de kabel tijdens het gebruik.

4. De rode draad wordt aangesloten op een ontstekingsbron, de zwarte

draad wordt aangesloten op op de aarding van het voertuig, de bruine

draad wordt aangesloten op het circuit van het achteruitrijlicht van het

voertuig, de witte en de blauwe draden vereisen een positieve voeding

(zoals een richtingsaanwijzer) om CA1 en CA2 te activeren voor gebruik.

5. ALLEEN VOOR OLIETANKWAGENS: Alle elektrische apparatuur op

olietankwagens moeten uitgerust zijn met een hoofdschakelaar en mogen

tijdens het laden en lossen niet in contact staan met de accu.

6. Raadpleeg altijd uw dealer voor het aansluiten van elektrische of

elektronische apparatuur in een voertuig uitgerust met CAN-bus of

multiplex systemen.

FUNCTIES EN BEDIENING

MONITOR

1. POWER LED

Wanneer het rode LED-lampje brandt, dan staat de stroomtoevoer aan.

Wanneer een trigger wordt geselecteerd, dan wordt het door de

camera's opgenomen beeld getoond op de monitor.

2. Stand by ON/OFF schakelaar

3. s/tCONTROLETOETS

Deze controletoetsen worden gebruikt voor het naar boven en beneden

rollen van de geselecteerde menuopties.

4. SEL.

DE SELECTIE CONTROLETOETS

Gebruik deze toetsen om de gewenste opties in de diverse menu's te

selecteren.

5. 'MENU' toets

Als u op de toets "MENU" drukt, verschijnt de volgende lijst met functies

op de monitor.

• BEELD

• OPTIE

• SYSTEEM

Bij het uitblijven van een nieuwe selectiekeuze, verdwijnt de menulijst na

5 seconden.

6. CA.SEL

Keuzetoets voor cameraselectie

Maakt selectie mogelijk van CA1, CA2 en CA3.

Het OSD geeft aan welke camera operationeel is.

7. AFSTANDSBEDIENINGSSENSOR

De monitor kan bediend worden via afstandsbediening. Bij het gebruik

van een afstandsbediening, zorg ervoor dat de IR op de

afstandsbediening naar de monitor gericht is.

HOE UW MONITOR IN TE STELLEN NAAR UW WENSEN

1. BEELDCONTROLE

1.1 Druk op de toets MENU

1.2 Selecteer BEELD

1.3 Beweeg de cursor met de SEL-toets naar VOLUME, HELDERHEID,

CONTRAST, KLEUR en SCHERPTE

1.4 Druk op de s/ttoets

1.5 Selecteer één van de vijf opties

1.6 Druk op de toets MENU

2. OPTION CONTROL

2.1 Druk op de toets MENU

2.2 Selecteer SEL

2.3 Beweeg de cursor met de SEL-toets naar de optie TAAL

2.4 Druk op de s/ttoets

2.5 Selecteer éénn van de zeven taalopties

2.6 Druk op de toets MENU

2.7 Beweeg de cursor met de SEL-toets naar de optie SCHAAL

2.8 Druk op de s/ttoets

2.9 Selecteer één van de twee opties

2.10Druk op de toets MENU

2.11Beweeg de cursor met de SEL-toets naar __n van de drie CA-opties

2.12Druk op de s/ttoets

2.13Selecteer één van de twee opties voor NORMAAL of SPIEGEL beeld.

OPMERKING: Door het beeld te veranderen verandert ook het OSD

3. SYSTEEMCONTROLE

3.1 Druk op de toets MENU

3.2 Selecteer SYSTEEM

3.3 Beweeg de cursor met de SEL-toets naar KLEURSYSTEEM, BLUE

BACK, HORIZONTAAL, VERTIKAAL

3.4 Druk op de s/ttoets

3.5 Selecteer éénn van de vijf opties

3.6 Druk op de toets MENU

AFSTANDSBEDIENING (Zie fig.A)

1. POWER (Powerknop). Druk op deze knop om de monitor aan te zetten

en de stand-by uit

2. sSEL - Druk op deze toets om het menu naar boven te bewegen

3. - Deze toets draait het beeld in verticale positie

4. + - Deze toets breidt de selectie uit

5. SEL tDruk op deze toets om het menu naar beneden te bewegen

6. OPROEP - Deze toets toont welke camera wordt bekeken

7. TIMER - de timer kan zo ingesteld worden dat de monitor automatisch

wordt uitgeschakeld (maximaal 120 minuten)

8. CA.SEL (CA1/CA2/CA3 shift) - Druk op deze toets om te wisselen tussen

CA1, CA2 en CA3

9. SYS - Deze toets toont het SYSTEEM CONTROLE menu

10. TAAL - Druk op deze toets voor de taalselectie (Engels, Frans,

Portugees, Spaans, Russisch, Turks, Duits, Italiaans en Bulgaars)

11. MODE - Selecteert verschillende beeldopties (Standaard, Soft, Levendig,

Licht en Persoonlijk)

12. MENU - Om het Hoofdmenu te tonen

13. - Deze toets breidt de selectie uit

14. Deze toets draait het beeld horizontaal

15. MUTE - Druk om ENABLE/MUTE geluid te selecteren

CAMERA

Waterdichte connector (Zie fig. 6)

VOORZICHTIG

1. OPEN NOOIT DE CAMERAKAST. Hierdoor wordt de waterdichte

verzegeling van de camera verbroken. Bij aantoonbaar onbevoegde

reparaties aan het apparaat vervalt de garantie.

2. Wij raden montage van de camera in de lagere delen van het voertuig (bijv.

de bumper) af. Dit beperkt het zicht van de camera en verhoogt de kans

op fysieke beschadiging van de camera.

3. Gebruik enkel de binnenste zeskantige schroeven en sluitringen om de

camera te bevestigen.

ONDERHOUD

Verwijder stof en vuil met een vochtige, zachte doek. Zwaarder vuil moet

verwijderd worden met een vochtige, zachte doek en een mild

schoonmaakmiddel. Gebruik geen agressieve reinigingsmiddelen die benzine,

verdunner, benzeen of alcohol bevatten. Deze stoffen kunnen de buitenkant

van de monitor beschadigen.

VOORZICHTIG

1. Let voordat u begint te boren erop dat de achterkant vrij is van kabels en

bedrading. Wees er zeker van dat de boor die u gebruikt een diameter

heeft van 20mm (0.8in).

2. Breng zoveel mogelijk kabel aan in het voertuig, en klem deze stevig vast.

Dit vermindert de kans op vasthaken of blijven hangen.

3. Houd alle kabels uit de buurt van HETE, DRAAIENDE en DOOR ELEK

TRISCHE RUIS GESTOORDE componenten.

4. Plaats, om de kabels beter te beschermen, alle kabels en de verlengkabel

in een opgerolde beschermslang.

5. Vermijd verbuiging van de camerakabel en snijd nooit het oogje of de

kabel van de camera door.

SPECIFICATIES

VBV-700C CAMERA

OPNAME APPARAAT LIJNOVERDRACHT TYPE CCD

TV-SYSTEEM PAL

BEELDELEMENTEN 512(H) x 582(V) PAL

SENSOR OMGEVING 0.2x0.1in (4,9mm x 3,7mm)

BEELDGROOTTE 1/3 inch

SYNCHRONISATIE INTERN

HORIZONTALE RESOLUTIE 380 TV-LIJNEN

VEREISTE VERLICHTING MINIMUM 0,1 LUX/F1.2

SIGNAAL-RUISVERHOUDING MINIMUM 44dB (AT AGC UIT

GESCHAKELD)

STROOMBRON 12Vdc

STROOMVERBRUIK 3.5W(AT 12Vdc)

HUIDIG VERBRUIK MAX. 300mA

LENSHOEK 110_(D) 88_(H) 66_(V)

WERKTEMPERATUUR -20_C tot +70_C

OPSLAGTEMPERATUUR -30_C tot +60_C

GEWICHT 0,2Kg (0.41lb)

AFMETINGEN (B X H X D) 2.7x1.7x2.1in (70 x 44 x 54mm)

VBV-770BM MONITOR

BEELDBUIS 7.0 inch (178mm), COLOUR TFT-LCD

AFBUIGHOEK 60°(LINKS/RECHTS), 40°(BOVENKANT),

60°(ONDERKANT)

STROOMVERBRUIK 10W MAXIMUM

STROOMBRON: 10-32Vdc

TV-SYSTEEM PAL/NTSC

VIDEO INPUT/OUTPUT SAMENSTELLING VIDEOSIGNAAL

1VP-P 75 OHM

RESOLUTIE 1440(H) x 234(V)

CONTRAST 250:1

HELDERHEID 450cd/m2

GEZICHTSHOEK (U x D x R/L) 30 x 60 x 60

WERKTEMPERATUUR -20°C TOT +70°C

OPSLAGTEMPERATUUR -30°C TOT +80°C

GEWICHT 0,63Kg (1.37lb)

AFMETINGEN (B X H X D) 7.1x4.8x1.0in (182 x 122 x 26mm)

(niet verzonken

DISCLAIMER

Het gebruik van de VBV-770B vehicle CCTV system is op geen enkele wijze

een vrijbrief voor roekeloos rijgedrag. Verkeersregels en veilighei-

dsvoorschriften dienen altijd in acht genomen te worden.

Deze specificatie is onderhevig aan verandering zonder notitie vooraf.

FRANCAIS

SYSTEME DE CCTV POUR VEHICULE VBV-770B

INTRODUCTION

Ce système de télévision en circuit fermé destiné aux véhicules automobiles a

été conçu pour fonctionner de nombreuses années sans anomalie. Lire

attentivement ce manuel. Il contient des instructions qui faciliteront l'installation

de la caméra et de l'écran. Ce système de télévision en circuit fermé complète

les rétroviseurs et, sous réserve qu'il soit correctement installé et entretenu,

permet de mieux visualiser l'arrière du véhicule.

En aucune manière, il ne peut remplacer une conduite prudente et vigilante. Le

Code de la route et les règles de sécurité continuent de s'appliquer in extenso.

CARACTÉRISTIQUES

CAMÉRA VBV-700C

•Capteur d'images à 300 000 pixels

•Sensibilité 0,1 lux (18 diodes infrarouges)

•Balance automatique des blancs (AWB)

• Champ de vision 110° (diagonale)

•Compensation de contre-jour (BLC)

•Iris électronique automatique donnant une image plus claire et plus

cohérente dans les situations de faible luminosité ou, au contraire, de

lumière intense

•Compacte et légère, elle s'installe facilement sur la plupart des véhicules

• Connexion étanche des câbles (IP67)

•Le déflecteur d'air évite l'accumulation de saletés sur l'objectif

•Marquage CE

ÉCRAN COULEUR TFT À CRISTAUX LIQUIDES 7,0

POUCES (178mm) VBV-770BM

• Touche de menu pour Image, Système et Options

•Sélecteur caméra 1/caméra 2/caméra 3

•Commutateur marche/veille

• Marquage CE

COMPOSANTS D'UN SYSTÈME COMPLET

CAMÉRA CCD VBV-700C

1 caméra

1 support de caméra

4 vis de fixation avec rondelles

1 déflecteur d'air

1 ÉCRAN VBV-770BM

1 écran

1 pare-soleil

1 support d'écran

1 télécommande

1 équerre de montage d'écran

AVANT L'INSTALLATION

1. Ce système fonctionne à partir d'une alimentation de 10 à 32 Volts CC

avec pôle négatif à la masse.

2. Respecter les instructions données dans ce manuel pour l'installation du

système.

3. Ne pas démonter la caméra ni l'écran. Cela annulerait la garantie.

De plus, le démontage de la caméra endommagerait son étanchéité.

4. Connecter le système à une alimentation commandée par le contacteur

d'allumage. Le raccordement direct à la batterie réduirait l'autonomie de

cette dernière

AVERTISSEMENT

1. Pour éviter les risques de secousse électrique, NE PAS OUVRIR LE

BOÎTIER DE L'ÉCRAN. Des tensions potentiellement mortelles existent à

l'intérieur de l'écran. Le boîtier ne contient aucune pièce qui puisse être

réparée par l'utilisateur. Si une tentative d'ouverture est visible, la garantie

est annulée.

2. L'écran doit être placé à l'abri des fuites d'eau, de la pluie, de l'humidité,

etc. Il n'est PAS étanche. Toute pénétration d'humidité à l'intérieur de

l'écran peut gravement l'endommager.

3. Utiliser des vis autotaraudeuses pour fixer l'écran au tableau de bord ou

au garnissage de toit.

INSTRUCTIONS DE MONTAGE

CAMÉRA VBV-700C

1. Monter le support de caméra (voir Fig. 1) à la partie supérieure du

véhicule.

Le point de fixation doit être suffisamment solide pour supporter la

caméra et son support.

2. Fixer la caméra sur le support au moyen des vis fournies. Régler

l'inclinaison comme illustré à la Fig.2. (Utiliser le pare-chocs arrière et la

carrosserie arrière du véhicule comme éléments de référence.)

3. On peut également installer le déflecteur d'air. Ce déflecteur est conçu

pour empêcher l'accumulation de saletés, poussières et humidité sur

l'objectif de la caméra. (Voir Fig. 3)

ÉCRAN VBV-770BM

1. Fixer l'écran à l'intérieur du véhicule en un endroit commode pour le

conducteur (par exemple, au centre du tableau de bord, au plafond ou

dans le tableau de bord).

2. Utiliser une contre-plaque ou un support arrière pour fixer le support de

l'écran au tableau de bord ou au plafond.

3. Régler l'inclinaison de l'écran pour que le conducteur puisse le voir

facilement quelle que soit sa position assise. (Voir Fig. 4.)

CÂBLE

1. Le raccordement du câble à la caméra est étanche. Le raccordement du

câble à l'écran ne l'est pas. S'assurer que le câble est correctement

positionné. L'extrémité mâle se raccorde à la caméra. L'extrémité femelle

se raccorde au boîtier de commande. (Voir Fig. 5.)

2. Veiller à ce que le câble ne franchisse pas d'arêtes tranchantes. Ne pas

couder le câble. Conserver le câble hors de portée de pièces chaudes ou

mobiles.

3. Ranger la longueur de câble en excès dans un tube alvéolé.

4. À la fin de l'installation, veiller à ce que tous les câbles soient maintenus.

CÂBLAGE DE LA CAMÉRA ET DE L'ÉCRAN

1. Pour le raccordement au contacteur d'allumage, à la masse et au circuit

de marche arrière, consulter le schéma de câblage. (Voir Fig. 5.)

2. Câblage de la caméra : Percer un trou de 20 mm (0.8in) de diamètre dans

la car rosserie du véhicule, près de la caméra et de son support. Relier le

connecteur de la caméra à la rallonge du câble à l'intérieur du véhicule.

Rentrer la longueur de câble excédentaire à l'intérieur du véhicule (en

prenant soin de ne pas le couder) et protéger le câble par un passe-fil au

niveau du perçage effectué. Enduire le passe-fil et le câble d'un agent

d'étanchéité afin d'augmenter la résistance à la pénétration d'eau.

3. Câblage de l'écran : introduire la rallonge dans la position CA3 d'inversion

caméra ; si on utilise les positions caméra CA1 ou CA2, on doit veiller à

repérer chaque rallonge et à relier le deuxième et le troisième câbles en

position caméra CA1 ou CA2. Enrouler l'excédent de câble et le fixer au

moyen d'un serre-câble ou d'un ruban adhésif. Cela évitera

d'endommager le câble pendant l'utilisation.

4. Le conducteur rouge doit être relié à une alimentation commandée par le

contacteur d'allumage, le conducteur noir doit être relié à la masse du

véhicule, le conducteur brun doit être relié au circuit des feux de recul du

véhicule, les conducteurs blanc et bleu doivent être reliés à une

alimentation positive (par exemple, un clignotant) de façon à commander

CA1 et CA2 s'ils sont utilisés.

5. CAMIONS-CITERNES À HYDROCARBURES UNIQUEMENT : Tous les

équipements électriques installés sur les véhicules transportant des

produits pétroliers doivent être alimentés à travers un coupe-batterie

principal et doivent être isolés de la batterie pendant le chargement et le

déchargement du véhicule.

6. Consulter le distributeur avant d'installer un appareil électrique ou

électronique sur un véhicule équipé d'un bus CAN ou de systèmes

multiplex.

FONCTIONS ET UTILISATION

ÉCRAN

1. TÉMOIN D'ALIMENTATION

La diode rouge est éclairée lorsque le système est sous tension.

Lorsqu'un dispositif de commande est sélectionné, l'image fournie par la

caméra est visible sur l'écran.

2. Sélecteur marche/arrêt/veille

3. BOUTONS DE COMMANDE s/t

Ils permettent de faire défiler les options des menus.

4. SEL.

BOUTONS DE SÉLECTION

Ils permettent de sélectionner l'option de menu requise.

5. Bouton MENU

Quand on appuie sur le bouton MENU, la liste des fonctions suivantes

s'affiche sur l'écran.

• PICTURE

• OPTION

• SYSTEM

Cette liste disparaît si aucune sélection n'est faite dans les 5 secondes.

6. CA.SEL

Sélecteur de caméra

Il permet la sélection de CA1, CA2 et CA3.

La caméra utilisée à un moment donné est identifiée sur l'écran.

7. CAPTEUR DE TÉLÉCOMMANDE

La télécommande permet d'agir à distance sur l'écran. Pour cela, veiller

à ce que l'émetteur infrarouge de la télécommande soit dirigé vers

l'écran.

RÉGLAGE DE L'ÉCRAN SELON LES BESOINS

1. RÉGLAGE DE L'IMAGE

1.1 Appuyer sur le bouton MENU

1.2 Sélectionner PICTURE

1.3 À l'aide d'un bouton SEL, placer le curseur sur VOLUME, BRIGHT,

CONTRAST, COLOUR ou SHARP

1.4 Utiliser les boutons s/t

1.5 Sélectionner une des 5 options

1.6 Appuyer sur le bouton MENU

2. RÉGLAGE DES OPTIONS

2.1 Appuyer sur le bouton MENU

2.2 Sélectionner SEL

2.3 À l'aide d'un bouton SEL, placer le curseur sur LANGUAGE

2.4 Utiliser les boutons s/t

2.5 Sélectionner une des 7 options

2.6 Appuyer sur le bouton MENU

2.7 À l'aide d'un bouton SEL, placer le curseur sur SCALE

2.8 Utiliser les boutons s/t

2.9 Sélectionner une des 2 options

2.10Appuyer sur le bouton MENU

2.11À l'aide d'un bouton SEL, placer le curseur sur l'une des 3 options CA

2.12Utiliser les boutons s/t

2.13Sélectionner l'une des 2 options possibles pour l'image, NORMAL ou

MIRROR. NOTE : toute modification d'image entraîne une modification

de l'affichage sur l'écran

3. RÉGLAGE DU SYSTÈME

3.1 Appuyer sur le bouton MENU

3.2 Sélectionner SYSTEM

3.3 À l'aide d'un bouton SEL, placer le curseur sur COLOUR SYSTEM, BLUE

BACK, HORIZONTAL, VERTICAL

3.4 Utiliser les boutons s/t

3.5 Sélectionner une des 5 options

3.6 Appuyer sur le bouton MENU

TÉLÉCOMMANDE (voir Fig.A)

1. POWER (Interrupteur d'alimentation) Utiliser ce bouton pour mettre

l'écran sous tension, hors tension ou en veille

2. sSEL - Appuyer sur ce bouton pour faire défiler le menu vers le haut

3. - Ce bouton renverse l'image verticalement

4. + - Ce bouton augmente la valeur sélectionnée

5. SEL t- Appuyer sur ce bouton pour faire défiler le menu vers le bas

6. CALL - Ce bouton permet de connaître de quelle caméra provient

l'image

7. TIMER - Cette minuterie peut être réglée pour éteindre automatiquement

l'écran (maximum 120 minutes)

8. CA.SEL (sélection CA1/CA2/CA3) - Appuyer sur ce bouton pour

sélectionner CA1, CA2 ou CA3

9. SYS - Ce bouton affiche le menu SYSTEM CONTROL

10. LANG - Appuyer sur ce bouton pour choisir une langue (allemand,

anglais, bulgare, espagnol, français, italien, portugais, russe ou turc)

11. MODE - Ce bouton permet de sélectionner le mode d'image (Standard,

Soft, Vivid, Light et Personal)

12. MENU - Appuyer sur ce bouton pour afficher le menu principal

13. - Ce bouton diminue la valeur sélectionnée

14. - Ce bouton renverse l'image horizontalement

15. MUTE - Appuyer sur ce bouton pour sélectionner la restitution ou non

des sons (ENABLE/MUTE)

CAMÉRA

Connecteur étanche (voir Fig.6)

AVERTISSEMENT

1. NE PAS OUVRIR LE BOÎTIER DE LA CAMÉRA. Cela détruirait le joint

d'étanchéité de la caméra. Si une tentative d'ouverture est visible, la

garantie est annulée.

2. Il est déconseillé d'installer la caméra à la partie inférieure du véhicule

(sur le pare-chocs par exemple). Cela réduit le champ de vision et

augmente les risques d'endommager la caméra.

3. Utiliser uniquement des vis à tête six pans creux et des rondelles pour la

fixation de la caméra.

ENTRETIEN

Éliminer la poussière et la saleté au moyen d'un chiffon doux et humide. En cas

de salissures plus importantes, utiliser un chiffon doux humecté d'un détergent

neutre. Ne pas utiliser d'agents nettoyants agressifs contenant de l'essence,

du diluant, du benzène ou de l'alcool. Ces substances peuvent endommager la

surface extérieure de l'écran.

AVERTISSEMENT

1. Avant de percer un trou, vérifiez qu'il n'y a ni câble ni fils de l'autre côté de

la paroi. Percer un seul trou de 20mm (0.8in) de diamètre.

2. Faire passer autant de câble que possible dans le véhicule et le fixer

solidement. Cela réduit les risques qu'il soit accroché ou pincé.

3. Tous les câbles doivent être éloignés des organes CHAUDS, EN

ROTATION ou ÉMETTANT DES PARASITES ÉLECTRIQUES.

4. Pour mieux protéger les câbles, placer tout excédent dans des tubes

alvéolés.

5. Veiller à ne pas tordre le câble de la caméra ni à sectionner la partie

en tire-bouchon.

CARACTÉRISTIQUES TECHNIQUES

CAMÉRA VBV-700C

CAPTEUR TRANSFERT INTERLIGNE TYPE CCD

SYSTÈME TV PAL

ÉLÉMENTS DE L'IMAGE 512(H) x 582(V) PAL

SURFACE DU CAPTEUR 0.2x0.1in (4,9 mm x 3,7 mm)

DIMENSION DE L'IMAGE 1/3 pouce

SYNCHRONISATION INTERNE

DÉFINITION HORIZONTALE 380 LIGNES TV

ÉCLAIREMENT NÉCESSAIRE 0,1 LUX MINIMUM/F1.2

RAPPORT SIGNAL/BRUIT MINIMUM 44 dB (sans CAG)

ALIMENTATION 12 V CC

PUISSANCE CONSOMMÉE 3,5 W (sous 12 V CC)

CONSOMMATION EN COURANT MAX. 300 mA

ANGLE D'OBJECTIF 110º(P) 88º(H) 66º(V)

TEMPÉRATURE DE -20ºC à +70ºC

FONCTIONNEMENT

TEMPÉRATURE DE STOCKAGE -30ºC à +60ºC

POIDS 0,2 kg (0.41lb)

DIMENSIONS (L x P x H) 2.7x1.7x2.1in (70 x 44 x 54mm)

ÉCRAN VBV-770BM

DISPOSITIF DE RESTITUTION ÉCRAN À CRISTAUX LIQUIDES,

DE L'IMAGE TFT, 7,0 pouces (178mm)

ANGLE DE PIVOTEMENT 60°(GAUCHE/DROITE), 40°(VERS

LE HAUT), 60°(VERS LE BAS)

PUISSANCE CONSOMMÉE 10 W MAXIMUM

ALIMENTATION 10-32 V CC

SYSTÈME TV PAL/NTSC

ENTRÉE/SORTIE VIDÉO SIGNAL UNIQUE COMPOSITE

1Vc-c 75 OHMS

DÉFINITION 1440(H) x 234(V) PAL

CONTRASTE 250:1

LUMINOSITÉ 450 cd/m2

ANGLE DE VISION (H x B x D/G) 30 x 60 x 60

TEMPÉRATURE DE -20°C à +70°C

FONCTIONNEMENT

TEMPÉRATURE DE STOCKAGE -30°C à +80°C

POIDS 0,63 kg (1.37lb)

DIMENSIONS EXTÉRIEURES 7.1x4.8x1.0in (182 x 122 x 26mm)

(L x P x H) (sans support encastré)

DÉNÉGATION DE RESPONSABILITÉ

En aucun cas l'utilisation du système de télévision en circuit fermé VBV-770B

pour véhicules automobiles ne dégage le conducteur d'une attitude prudente

et vigilante tandis qu'il est au volant. Le Code de la route et les règles de

sécurité continuent de s'appliquer in extenso.

Les caractéristiques sont susceptibles d'être modifiées sans préavis

ESPANOL

SISTEMA CCTV DE VEHÍCULO VBV-770B

INTRODUCCIÓN

Este sistema CCTV de vehículo ha sido diseñado para ofrecer años de servicio

sin problemas. Lea atentamente este manual. Este manual contiene instruc-

ciones para facilitar la instalación de la cámara y del monitor. El sistema CCTV

de vehículo es un suplemento a los sistemas de espejos retrovisores estándar

y ofrecerá observación retrovisora adicional cuando se instala y mantiene cor-

rectamente.

No ha sido diseñado en modo alguno como sustituto a una conducción cuida-

dosa y prudente. Todavía deben cumplirse todas las leyes de tráfico y los

reglamentos de seguridad motorista aplicables.

CARACTERÍSTICAS

CÁMARA VBV-700C

•Sensor de imagen de 300.000 pixels

• Sensitividad lux 0,1 (18 LED IR)

•Balance de blanco automático (AWB)

•Campo de visión de 110º diagonal

• Compensación de contraluz (BLC)

•El iris automático electrónico aporta una imagen más clara y coherente en

luz débil y brillante

• Diseño compacto y liviano que se instala fácilmente en la mayoría de los

vehículos

•Conectores de cables a prueba de agua (IP67)

• El deflector de viento reduce la acumulación de suciedad en la lente

•Marcado electrónico / CE

MONITOR COLOR VBV-770BM TFT LCD 7,0" (178mm)

•Botón de menú para imagen, sistema y opciones

•Cámara 1/Cámara 2 /Cámara 3

• Interruptor Encendido/espera

•Marcado electrónico / CE

CONTENIDO DE 1 SISTEMA COMPLETO

CÁMARA CCD VBV-700C

1 Cámara

1 Soporte de la cámara

4 Tornillos de sujeción con arandelas

1 Deflector de viento

1 MONITOR VBV-770BM

1 Monitor

1 Visera

1 Soporte de monitor

1 Control remoto

1 Soporte de montaje del monitor

ANTES DE LA INSTALACIÓN

1. Este sistema funciona de 10 a 32 voltios c.c. con terminal a tierra negativo.

2. Instale el sistema siguiendo las instrucciones de este manual.

3. No desmonte la cámara ni el monitor. Esto invalidará la garantía. El desar

mado de la cámara perjudicará la integridad del cierre impermeable.

4. Conecte el sistema a una fuente de alimentación con interruptor.

La conexión a una fuente de batería reducirá la vida útil de ésta.

ADVERTENCIA

1. Para evitar sacudidas eléctricas, NO ABRIR LA CAJA DEL MONITOR. En

el interiordel monitor hay voltajes potencialmente letales. En el interior no

hay piezas reparables por el usuario. Si se detecta evidencia de haber

manipulado en el interior, la garantía se considerará nula.

2. Mantenga el monitor lejos de goteras, lluvia, humedad, etc. NO es a

prueba de agua. La humedad en el interior del monitor puede provocar

daños generalizados.

3. Usar tornillos autoroscables para montar el monitor en el salpicadero o en

la cabecera.

INSTRUCCIONES PARA LA INSTALACIÓN

CÁMARA VBV-700C

1. Instale el soporte de cámara (ver la Fig. 1) en la parte superior del vehículo.

El punto de sujeción debe ser lo suficientemente recio como para sostener

el soporte y la cámara.

2. Instale la cámara en el soporte usando los pernos incluidos. Ajuste el

ángulo según se indica en la Fig. 2. (Utilice el parachoques trasero y la

parte posterior del vehículo como referencia).

3. Puede instalarse un deflector de viento. Este deflector está diseñado para

reducir la acumulación de polvo, suciedad y humedad sobre la lente de la

cámara. (Ver la Fig. 3)

MONITOR VBV-770BM

1. Instale el monitor dentro del vehículo en un lugar conveniente para el

conductor (por ejemplo, en el centro del salpicadero, sobre la cabecera

o en el propio salpicadero).

2. Utilice una placa de compresión o soporte de montaje posterior para

sujetar el soporte del monitor al salpicadero o parte superior.

3. Ajuste el ángulo de montaje del monitor de modo que el conductor

pueda ver bien la pantalla desde cualquier posición del asiento. (Ver Fig. 4.)

CABLE

1. La conexión entre cámara y cable es impermeable. La conexión entre

cable y monitor no es a prueba de agua. Asegurar que el cable quede

orientado correctamente. El extremo macho se sujeta a la cámara. El

extremo hembra se sujeta a la caja de control. (Ver Fig. 5.)

2. No pase el cable sobre bordes o esquinas afiladas. No plegar el cable.

Mantenga el cable alejado de piezas calientes o que giren.

3. Colocar todo el cable superfluo en conducto convoluto.

4. Una vez concluida la instalación, asegure todos los cables.

CABLEADO DE CÁMARA Y MONITOR

1. Ver en el diagrama de cableado las conexiones al encendido, tierra y

circuito de reserva. (Ver Fig. 5.)

2. Cableado de la cámara: Practique un orificio de 20mm (0.8in) de diámetro

en la carrocería del vehículo, cerca de la cámara y el soporte. Conectar el

conector de la cámara al cable de extensión del vehículo. Introduzca el

cable adicional en el vehículo (cuidando de no retorcerlo) y ajuste la anilla

en el orificio. Aplique un sellador alrededor de la anilla y el cable para

aumentar la resistencia a la penetración del agua.

3. Cableado del monitor: inserte el cable alargador en la cámara CA3

invirtiendo la posición de la cámara, si se usa una cámara CA1 o CA2,

asegurar que se marca cada cable de extensión correctamente y enchufar

el segundo y el tercer cable dentro de la cámara en la posición CA1 o

CA2. Ate el cable sobrante con una brida o cinta de vinilo. Así evitará

posibles daños al cable durante la operación.

4. El cable rojo se conecta a una fuente de alimentación de ignición, el cable

negro se conecta a la toma de tierra del vehículo, el cable marrón se

conecta al circuito de luz de marcha atrás del vehículo, los cables blancos

y azules necesitan alimentación positiva (como por ejemplo el indicador

lateral) para activar la CA1 y la CA2, si se utilizan.

5. SÓLO PARA CAMIONES CISTERNA DE PETRÓLEO: Todos los equipos

eléctricos instalados en vehículos de transporte de combustible deben

instalarse utilizando el conmutador maestro de la batería, aislados de la

batería durante la carga y descarga del vehículo.

6. Consulte siempre a su distribuidor cuando vaya a instalar cualquier equipo

eléctrico o electrónico en un vehíclo que tenga instalados sistemas

CAN-bus o multiplex.

FUNCIONES Y FUNCIONAMIENTO

MONITOR

1. LED DE ENERGÍA

El LED rojo se enciende para indicar energía conmutada.

Al seleccionar un disparador, se visualizará en el monitor la imagen

recogida por las cámaras.

2. Interruptor de ENCENDIDO / APAGADO de la espera

3. BOTÓN DE CONTROL s/t

Estos botones de control se usan para desplazarlos arriba y abajo a fin

de seleccionar las opciones del menú

4. SEL.

SELECCIONAR BOTÓN DE CONTROL

Usar estos botones para seleccionar la opción requerida en los menús.

5. Botón de 'MENÚ'

Si pulsa el botón de 'MENÚ' aparecerá en el monitor la siguiente lista

de funciones.

• IMAGEN

• OPCIÓN

• SISTEMA

La lista del menú desaparecerá si no se lleva a cabo ninguna selección

en 5 segundos.

6. SELECTOR DE CA

Botón selector de cámara

Permite seleccionar CA1, CA2 y CA3.

El OSD (display en pantalla) indica qué cámara está actualmente

funcionando.

7. SENSOR DE CONTROL REMOTO

El monitor puede funcionar vía el control remoto. Al usar el control

remoto, asegurar que la leyenda IR en el mismo esté orientada hacia el

monitor.

CÓMO CONFIGURAR EL MONITOR A SUS REQUERIMIENTOS

1. CONTROL DE IMAGEN

1.1 Pulse el botón de MENÚ

1.2 Seleccionar IMAGEN

1.3 Mover el cursor a VOLUMEN, BRILLO, CONTRASTE, COLOR Y NITIDEZ

con el botón SEL

1.4 Pulse el botón s/t

1.5 Seleccionar una de cinco opciones

1.6 Pulse el botón de MENÚ

2. CONTROL DE OPCIONES

2.1 Pulse el botón de MENÚ

2.2 Seleccione SEL

2.3 Mover el cursor al IDIOMA con el botón SEL

2.4 Pulse el botón s/t

2.5 Seleccionar una de siete opciones de idioma

2.6 Pulse el botón de MENÚ

2.7 Mover el cursor a la ESCALA con el botón SEL

2.8 Pulse el botón s/t

2.9 Seleccionar una de dos opciones

2.10Pulse el botón de MENÚ

2.11Mover el cursor a una de tres opciones de CA con el botón SEL

2.12Pulse el botón s/t

2.13Seleccionar una de dos opciones para visualizar la imagen NORMAL o

INVERTIDA. NOTA: al cambiar la imagen, también se cambiará el OSD

3. CONTROL DEL SISTEMA

3.1 Pulse el botón de MENÚ

3.2 Seleccionar SISTEMA

3.3 Mover el cursor a SISTEMA COLOR, POSTERIOR AZUL, HORIZONTAL,

VERTICAL con el botón SEL

3.4 Pulse el botón s/t

3.5 Seleccionar una de cinco opciones

3.6 Pulse el botón de MENÚ

CONTROL REMOTO (Ver Fig.A)

1. ENERGÍA (Interruptor de energía). Presionar este botón para encender y

apagar el monitor de la espera

2. sSEL - Presionar este botón para desplazar hacia arriba el menú

3. - Este botón cambia la imagen a la posición vertical

4. + - Este botón aumenta la selección

5. SEL t- Presionar este botón para desplazar hacia abajo el menú

6. LLAMAR - Este botón visualiza la cámara que se está observando

7. TEMPORIZADOR - El temporizador puede configurarse para apagar

automáticamente el monitor (máximo de 120 minutos)

8. SEL de CA (cambio CA1/CA2/CA3) - Presionar este botón para conmutar

entre CA1, CA2 y CA3.

9. SIS - Este botón muestra el menú del CONTROL DEL SISTEMA

10. IDIO - Presionar este botón para seleccionar el idioma (inglés, francés,

portugués, español, ruso, turco, alemán, italiano y búlgaro)

11. MODO - Selecciona diferentes modos de imagen (estándar, suave, viva,

ligera y personal)

12. MENÚ - Presionar para visualizar el Menú Principal

13. - Este botón disminuye la selección

14. -Este botón cambia la imagen a la posición horizontal

15. SIN SONIDO - Presionar para seleccionar CON/SIN sonido

CÁMARA

Conector impermeable (Ver Fig. 6)

PRECAUCIÓN

1. NO ABRIR LA CAJA DE LA CÁMARA. Con esto se romperá el cierre

impermeable de la cámara. Si se detecta evidencia de haber manipulado

en el interior, la garantía se considerará nula.

2. No se recomienda montar la cámara cerca de la parte inferior del vehículo

(por ejemplo, en el parachoques). Esto reduce el campo de visión de la

cámara y aumenta el riesgo de que la cámara sufra daños físicos.

3. Usar solamente el tornillo hexagonal interior y las arandelas para montar la

cámara.

MANTENIMIENTO

Limpiar el polvo y la suciedad con un trapo suave humedecido. La suciedad

más recalcitrante deberá limpiarse con un trapo suave humedecido en deter-

gente ligero. No utilice limpiadores fuertes que contengan gasolina, disolvente,

benceno o alcohol. Estas sustancias pueden causar desperfectos en la super-

ficie exterior del monitor.

PRECAUCIÓN

1. Antes de taladrar, asegurar que no haya cable o alambre al otro lado.

Perfore sólo un orificio de 20 mm (0.8in) de diámetro.

2. Alimentar la mayor cantidad posible de cable en el vehículo y sujetar con

seguridad. Esto reduce la posibilidad de que se enganche o se produzcan

tirones.

3. Mantenga todos los cables lejos de componentes CALIENTES, ROTA

TIVOS o CON RUIDO ELÉCTRICO.

4. Para aumentar la protección del cable, coloque todo el cableado superfluo

y el cable de extensión en conducto convoluto.

5. No retorcer el cable de la cámara ni cortar el cable o el latiguillo de la

cámara.

ESPECIFICACIONES

CÁMARA VBV-700C

DISPOSITIVO DE CAPTACIÓN DAC TIPO TRANSFERENCIA INTERLINE

SISTEMA DE TV PAL

ELEMENTOS DE IMAGEN 512(H) x 582(V) PAL

ÁREA SENSORA 0.2x0.1in (4,9mm x 3,7mm)

TAMAÑO DE IMAGEN 1/3 pulgada

SINCRONIZACIONES INTERNAS

RESOLUCIÓN HORIZONTAL 380 LÍNEAS DE TV

ILUMINACIÓN REQUERIDA MÍNIMO 0,1 LUX/F1.2

RELACIÓN SEÑAL-RUIDO MÍNIMO DE 48dB (A CGA

DESCONECTADO)

SUMINISTRO DE ENERGÍA 12 V CC

CONSUMO DE ENERGÍA 3,5W (A 12 V CC)

CONSUMO DE CORRIENTE MÁX. 300 mA

ÁNGULO DE LENTE 110°(D), 88°(H), 66°(V)

TEMPERATURA DE TRABAJO DE -20ºC A +70ºC

TEMPERATURA DE DE -30ºC A +60ºC

ALMACENAMIENTO

PESO 0,2 Kg (0.41lb)

DIMENSIONES (An x Al x P) 2.7x1.7x2.1in (70 x 44 x 54mm)

MONITOR VBV-770BM

TUBO DE IMAGEN 7,0 pulgadas (178mm), COLOR TFT-LCD

ÁNGULO DE DEFLEXIÓN 60°(LEFT/RIGHT), 40°(TOP), 60°(IZQUIER

DA / DERECHA), 40°(SUPERIOR),

60°(INFERIOR)

CONSUMO DE ENERGÍA 10 W MÁXIMO

FUENTE DE ENERGÍA 10-32 V CC

SISTEMA DE TV PAL/NTSC

ENTRADA / SALIDA DE VÍDEO VÍDEO COMPUESTO ÚNICO

1VP-P 75 OHMIOS

RESOLUCIÓN 1440(H) x 234(V)

CONTRASTE 250:1

BRILLO 450cd/m2

ÁNGULO DE VISIÓN (S x I x D/I) 30 x 60 x 60

TEMPERATURA DE TRABAJO DE -20ºC A +70ºC

TEMPERATURA DE DE -30ºC A +80ºC

ALMACENAMIENTO

PESO 0,63Kg (1.37lb)

DIMENSIONES EXTERIORES 7.1x4.8x1.0in (182 x 122x 26mm)

(An x Al x P) (sin montar al ras de la superficie)

DESCARGO DE RESPONSABILIDAD

El sistema CCTV VBV-770B de vehículo no deberá ser utilizado en modo

alguno como sustituto a una conducción cuidadosa y prudente. Todavía deben

cumplirse todas las leyes de tráfico y los reglamentos de seguridad motorista.

Las especificaciones están sujetas a modificación sin previo aviso.

Fig./Abb. 1

1in (25mm)

0.31" (7

.96mm)

2.8in (72mm)

0.23" (5.97mm)

Mount camera assembly high mounted. (Centred.)

Bevestigingsbeugel camera hoog gemonteerd (Gecentreerd)

Fixer l'ensemble de la caméra en hauteur. (Centré)

Gruppo telecamera montato in posizione elevata. (Centrato)

Kamera-Anlagen überkopf angebracht (mittig).

Conjunto de montura de cámara a altura. (Centrado)

Camera mounting hole pattern

Cameramontage gatpatroon

Gabarit de perçage du trou de fixation de la caméra

Esempio di foro per montaggio telecamera.

Bohrschablone für Kamerabefestigung

Patrón perforado para montaje de cámara

Fig./Abb. 2

Position of camera

Positie van de camera

Position de la caméra

Posizionamento telecamera

Position der Kamera

Posición de la cámara

Back of vehicle as viewed on monitor screen

Achterkant van het voertuig als weergegeven op het beeldscherm van de monitor

Arrière du véhicule tel qu'il apparaît sur l'écran

Vista della parte posteriore del veicolo osservata dallo schermo del monitor

Darstellung der Fahrzeugrückseite auf dem Monitor

Vista de posterior del vehículo en la pantalla del monitor

Fig./Abb. 3

Optional wind deflector

Optionele winddeflector

Déflecteur d'air en option

Deflettore opzionale

Optionaler Windschutz

Deflector de viento opcional

Fig./Abb. 4

Mounting on ceiling

Plafondmontage

Montage en plafond

Montaggio su padiglione capote

Deckenmontage

Montaje en techo

Mounting on the dash, console etc.

Bevestiging op het dashboard, console etc.

Montage sur le tableau de bord, sur la console, etc.

Montaggio su cruscotto, consolle, etc.

Befestigung am Armaturenbrett, in der Konsole etc.

Montaje en salpicadero, consola, etc.

Fig./Abb. 5

POWER INPUT LEAD (RED) To the 12 or 32Vdc vehicle battery terminal (which supplies

power to monitor)

POWER INPUT KABEL (ROOD)

Voor de 12 of 32 Vdc accu terminal van het voertuig (die de monitor van stroom voorziet)

CONDUCTEUR D'ALIMENTATION (ROUGE)

Vers la borne 12 ou 32 V CC de la batterie (pour l'alimentation de l'écran)

CAVO INGRESSO ALIMENTAZIONE (ROSSO)

Collegato al terminale batteria a 12 o 32Vdc del veicolo (che fornisce la tensione di

alimentazione al monitor)

STROMANSCHLUSSKABEL (ROT)

Zur 12- oder 32-V DC-Klemme der Fahrzeugbatterie (versorgt Monitor mit Strom)

CABLE DE ALIMENTACIÓN DE ENTRADA (ROJO)

A la terminal de la batería del vehículo de 12 o 32 V CC (que suministra alimentación al monitor)

GROUND WIRE (BLACK) To metal point of the vehicle

AARDELEIDING (ZWART) Aan het metaal van het voertuig

CONDUCTEUR DE MASSE (NOIR) Vers un point de masse métallique du véhicule

CAVO DI TERRA (NERO) Collegato a un punto metallico sulla scocca del veicolo

MASSEKABEL (SCHWARZ) Zu blankem Metall des Fahrzeugs

CABLE DE TIERRA (NEGRO) Al punto metálico del vehículo

INPUT LEAD (WHITE) Trigger 1 (CAMERA 1)

INPUT KABEL (WIT) Trigger 1 (CAMERA 1)

CONDUCTEUR D'ENTRÉE (BLANC) Commande 1 (CAMÉRA 1)

CAVO SEGNALE IN INGRESSO (BIANCO) Impulso azionamento 1 (TELECAMERA 1)

EINGANGSKABEL (WEISS) Auslöser 1 (KAMERA 1)

CABLE DE ALIMENTACIÓN DE ENTRADA (BLANCO) Disparador 1(CÁMARA 1)

INPUT LEAD (BLUE) Trigger 2 (CAMERA 2)

INPUT KABEL (BLAUW) Trigger 2 (CAMERA 2)

CONDUCTEUR D'ENTRÉE (BLEU) Commande 2 (CAMÉRA 2)

CAVO SEGNALE IN INGRESSO (BLU) Impulso azionamento 2 (TELECAMERA 2)

EINGANGSKABEL (BLAU) Auslöser 2 (KAMERA 2)

CABLE DE ALIMENTACIÓN DE ENTRADA (AZUL) Disparador 2 (CÁMARA 2)

INPUT LEAD (BROWN) Trigger 3 (CAMERA 3)

INPUT KABEL (BRUIN) Trigger 3 (CAMERA 3)

CONDUCTEUR D'ENTRÉE (BRUN) Commande 3 (CAMÉRA 3)

CAVO SEGNALE IN INGRESSO (MARRONE) Impulso azionamento 3 (TELECAMERA 3)

EINGANGSKABEL (BRAUN) Auslöser 3 (KAMERA 3)

CABLE DE ALIMENTACIÓN DE ENTRADA (MARRÓN )Disparador 3 (CÁMARA 3)

CAMERA 1 (not supplied)

CAMERA 1 (niet meegeleverd)

CAMÉRA 1 (non fournie)

TELECAMERA 1 (non fornita in dotazione)

KAMERA 1 (nicht mitgeliefert)

CÁMARA 1 (no incluida)

CAMERA 2 (not supplied)

CAMERA 2 (niet meegeleverd)

CAMÉRA 2 (non fournie)

TELECAMERA 2 (non fornita in dotazione)

KAMERA 2 (nicht mitgeliefert)

CÁMARA 2 (no incluida)

CAMERA 3 (not supplied)

CAMERA 3 (niet meegeleverd)

CAMÉRA 3 (non fournie)

TELECAMERA 3 (non fornita in dotazione)

KAMERA 3 (nicht mitgeliefert)

CÁMARA 1 (no incluida)

Fig./Abb. 6

Microphone

Microfoon

Microphone

Microfono

Mikrofon

Micrófono

Not connected (not to be used)

Niet aangesloten (wordt niet gebruikt)

Non relié (ne pas utiliser)

Non collegato (non utilizzato)

Nicht angeschlossen (nicht belegt)

No conectado (no se utiliza)

Not connected (not to be used)

Niet aangesloten (wordt niet gebruikt)

Non relié (ne pas utiliser)

Non collegato (non utilizzato)

Nicht angeschlossen (nicht belegt)

No conectado (no se utiliza)

Auto brightness control

Automatische helderheidscontrole

Réglage automatique de la luminosité

Controllo automatico luminosità

Automatische Helligkeitseinstellung

Control automático de brillo

Table of contents

Other Brigade Car Alarm manuals

Brigade

Brigade VBV-650 User manual

Popular Car Alarm manuals by other brands

Ultra Start

Ultra Start 600 SERIES installation guide

CrimeStopper

CrimeStopper Gargoyle CS-2001FC II Series Installation & operating instructions

Directed Electronics

Directed Electronics 730T owner's guide

Viper

Viper 4806V owner's manual

DEI

DEI 500 owner's guide

Scytek electronic

Scytek electronic G777 product manual

jablotron

jablotron CA-1802 athos user manual

Audiovox

Audiovox Rampage AA-929 Installation guide & owner's manual

Firstech, LLC.

Firstech, LLC. RF-P1WG15R-FM Quick start card

AVS

AVS 3000 quick guide

TSS

TSS JOKER 2 DS 500 Installer manual

Firstech

Firstech RF-600R Quick start card

CrimeStopper

CrimeStopper CS-2003DC II Series Installation & operating instructions

jablotron

jablotron CA-1802 athos user manual

Python

Python 950 installation guide

CrimeStopper

CrimeStopper Gargoyle CS-2001FC II Series Installation & operating instructions

Code Alarm

Code Alarm CATX110 Programming guide

Fusion

Fusion CE-SS200 installation manual

Brigade VBV-770B User manual

Popular Car Alarm manuals by other brands
