Cipax CPX Septic tank 1200L User manual

1
CPX Slamavskiljare 1200L
CPX Septic tank 1200L
Installation och användarhandbok
Installation and user manual
Utgåva 2/
Edition 2
www.cipax.se

2
Allmänt
CPX slamavskiljare 1200 L, CPX art. nr: 23012/RSK 5622358
är rotationsgjuten i slagtålig och åldersbeständig polyetenplast avsedd att användas för:
-BDT (Bad, Disk och Tvätt, även kallat gråvatten)
Tanken är endast avsedd att användas som slamavskiljare.
Slamavskiljaren är utrustad med två separata kammare, där kammare två har en inbyggd
funktion på samma sätt som T-rörs-funktion. Slamavskiljaren är lågbyggd för bla längsta
möjliga sedimenteringssträcka och därmed bästa rening.
RISE (Research Institutes of Sweden, Fd. SP, Sveriges Tekniska Forskningsinstitut) har
godkänt hållfasthetsberäkningen utförd enligt EN-12566-1.
Slamavskiljaren levereras som standard med ett låsbart lock, även det i rotationsgjuten
polyetenplast. Locket är testat och godkänt av SP (numera RISE) enligt Boverkets handbok
om ”Barnsäkra brunnar” och SP metod 0487 genomtrampningsprov utgåva 3.
Slamavskiljaren levereras även med ett förmonterat DN 110 mm utloppsrör.
Tänk på att
Innan installation, kontakta MHK (Miljö & Hälsoskyddskontoret) i den kommun det berör för
att ta reda på vilka regler som gäller lokalt.
Garanti
För att säkerställa slamavskiljarens funktion och livslängd så måste installation och
användarhandboken följas. Om slamavskiljaren och övriga komponenter utsatts för oaktsam
behandling eller om installation och användarhandboken ej följts kan garantin upphöra att
gälla.

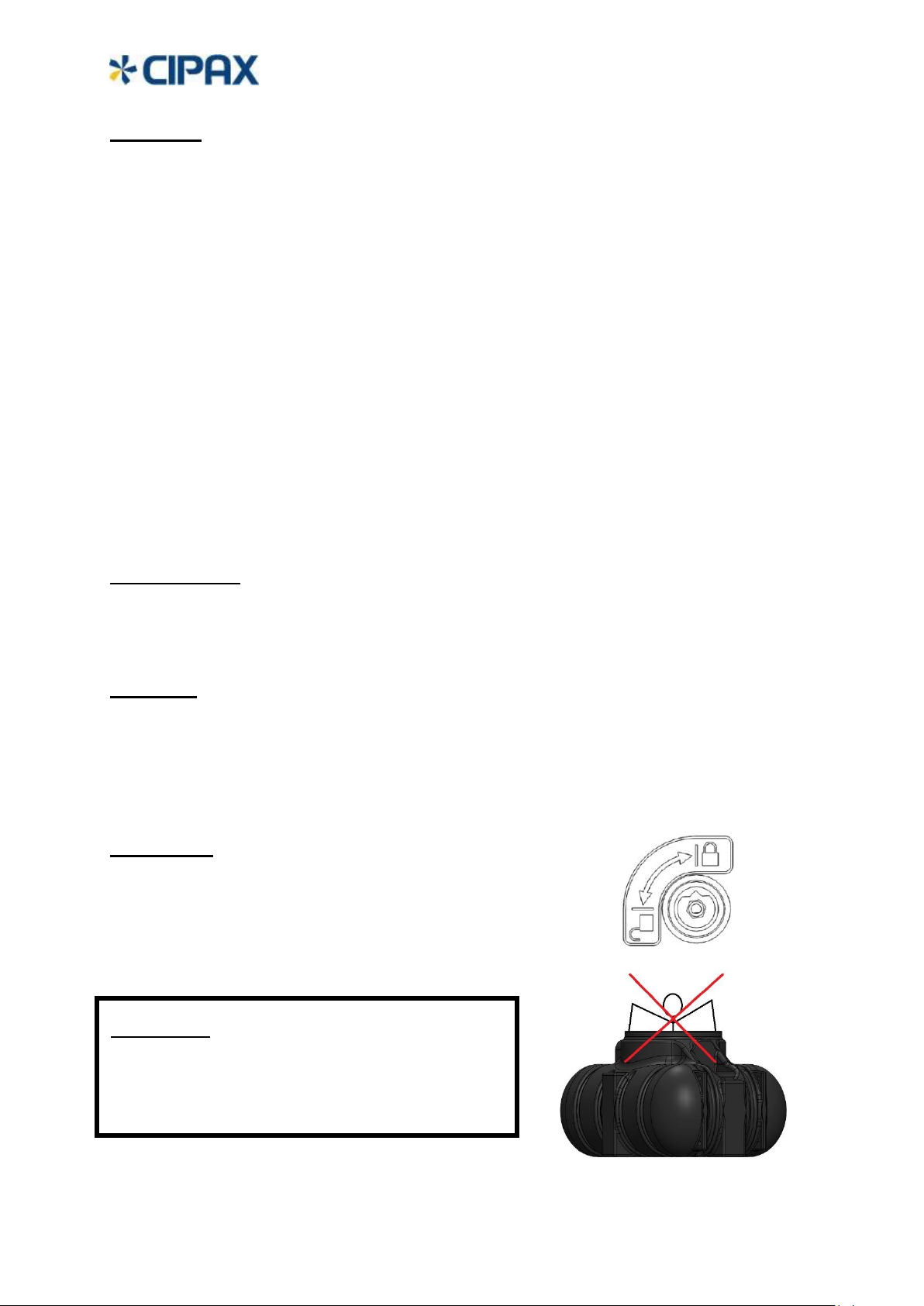

Säkerhet
Lockets lås skall öppnas och stängas med 16 mm hylsverktyg.
Locket ska av säkerhetsskäl alltid vara låst
då det ligger på tanken!
Varning!
Gå aldrig ner i slamavskiljare som satts i
bruk. Gaserna kan innebära medvetslöshet
och direkt livsfara!

3

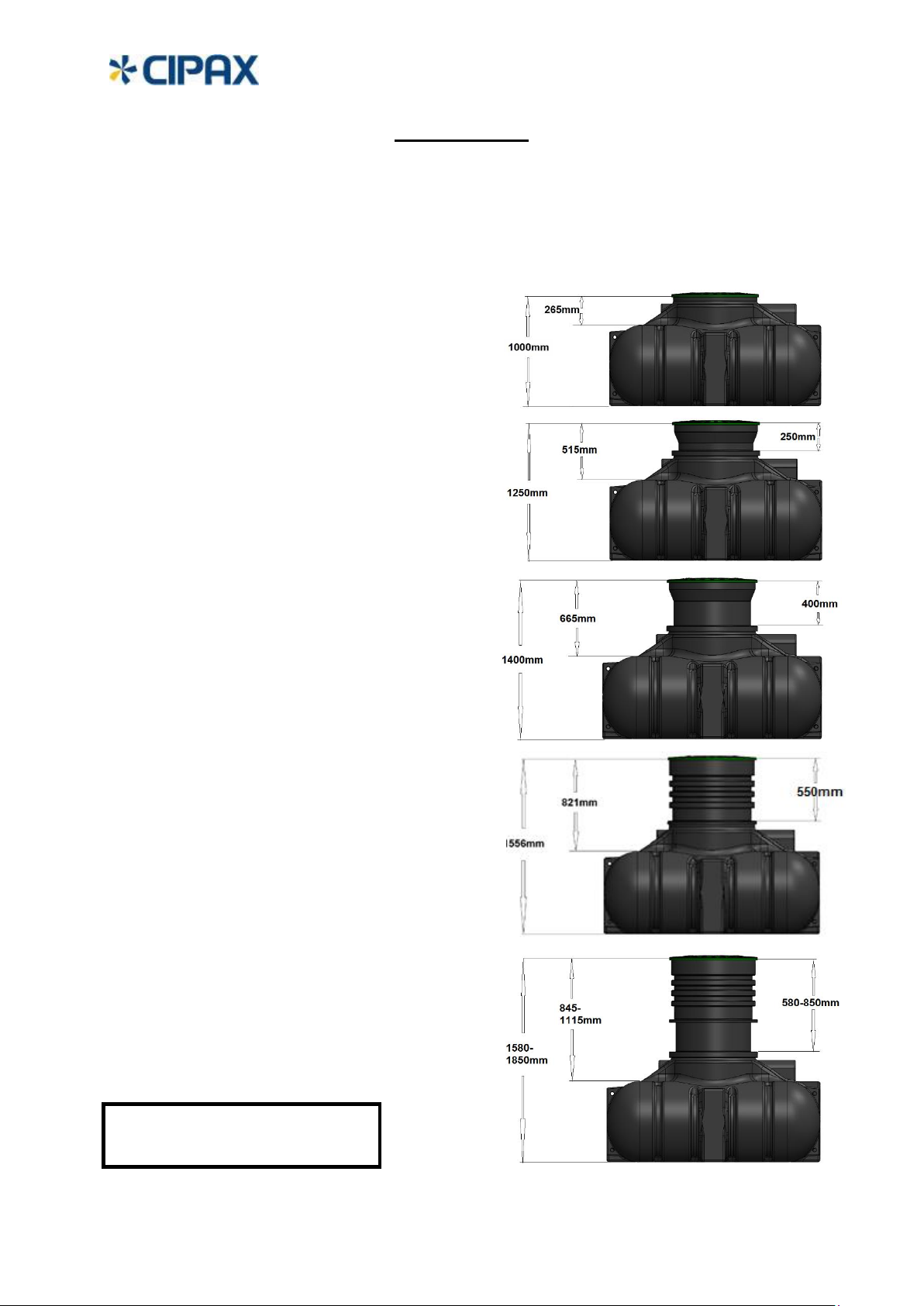

Tillbehör
______________________________________________________________________
Förhöjningshals, höjd 250 mm
Avstånd vattengång till toppen av halsen=470mm
CPX art nr: 450251
RSK: 5646955
_______________________________________________________________________
Förhöjningshals, höjd 400mm
Avstånd vattengång till toppen av halsen=620mm
CPX art nr: 450501
RSK: 6251200
_______________________________________________________________________
Förhöjningshals, höjd 550mm
Avstånd vattengång till toppen av halsen=770mm
CPX art nr: 450121
RSK: 6251199
_______________________________________________________________________
Teleskophals, höjd 580-850mm
Avstånd vattengång till toppen av halsen
=800-1070mm
CPX art nr: 450141
RSK: 6251198
Samtliga halsar levereras
med monteringssats.
Slamavskiljaren har en inbyggd hals med höjd
265 mm mätt från slamavskiljarens
huvudovanyta.
Avstånd vattengång till toppen av halsen
=220mm
Komplett tillbehörslista finns längre bak.
För detaljerad ritning se längst bak.

4

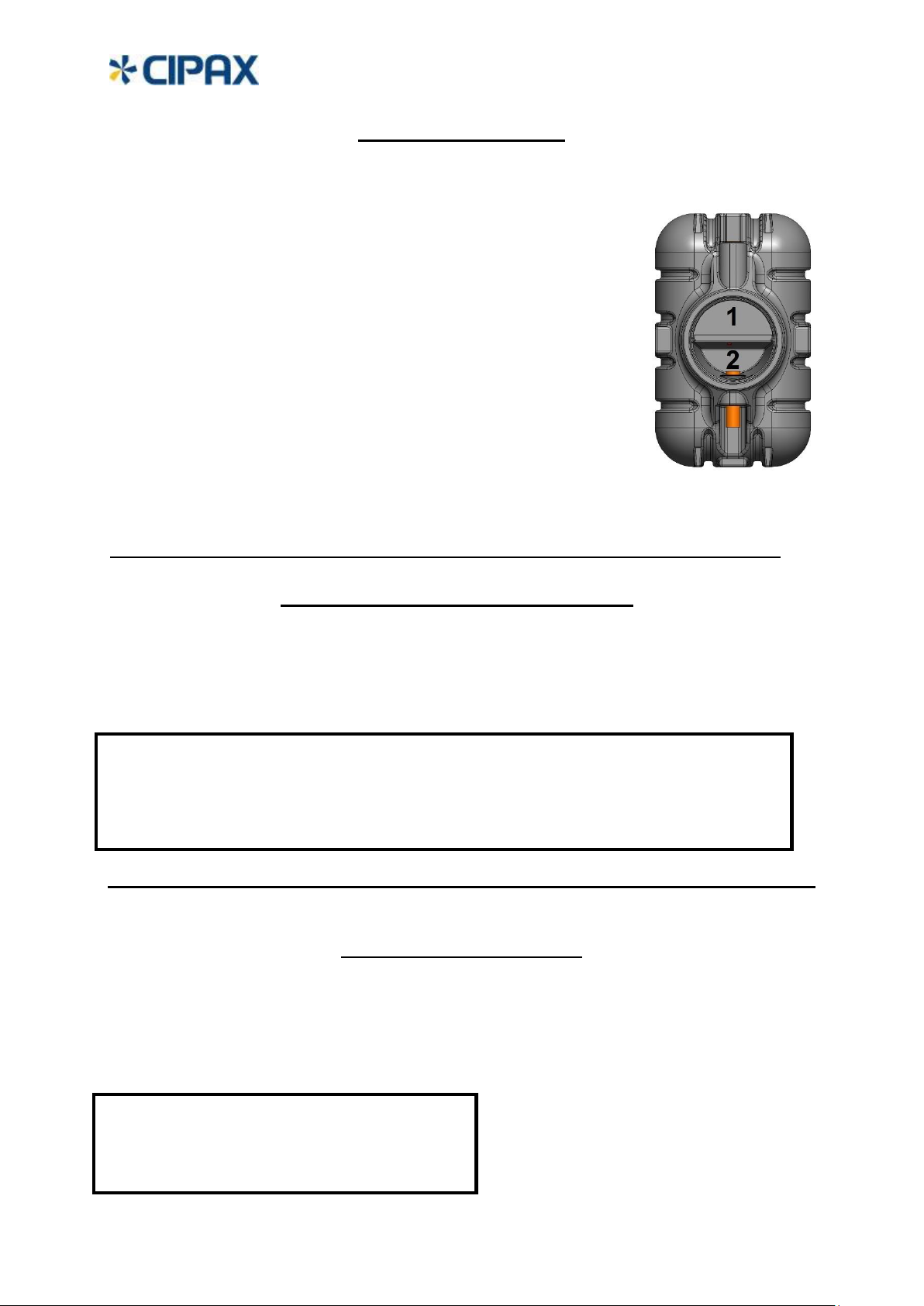

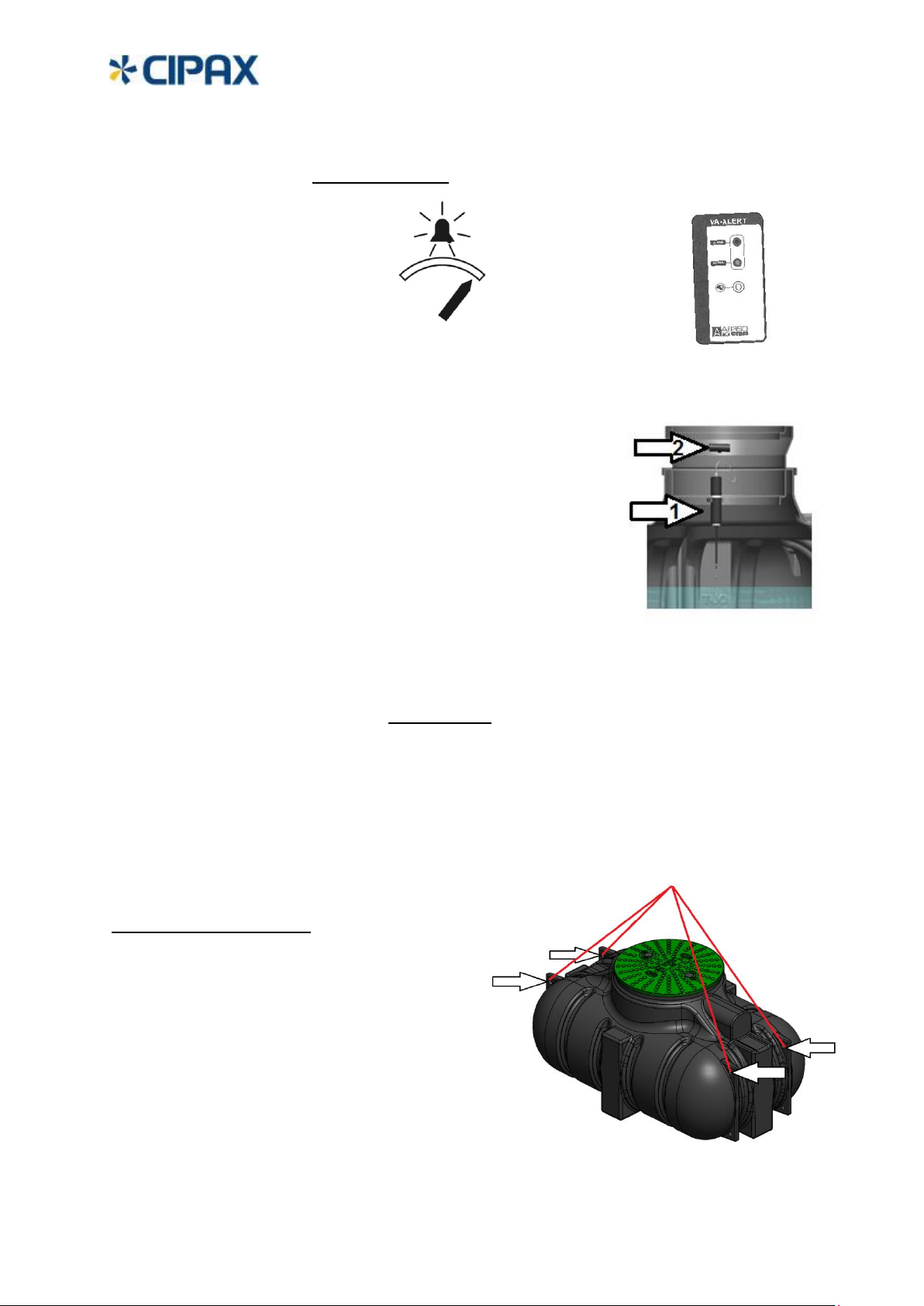

Nivålarm
CPX art nr:
606171, 10 m kabel
606181, Trådlöst med batterier.
Nivågivaren (1) monteras på kanten i tanken enl bild
med medföljande skruv, bricka och mutter.
Ett 8 mm monteringshål borras först ca 90 grader
mot inkommande avloppsrör.
Larmet aktiveras när vätska når upp till de två kontaktytorna
längst ut på spetsen. Om så önskas
kan slangklämman flyttas från inställd placering på
röret för att aktivera larmet tidigare eller senare.
För artikel 606181 placeras den trådlösa sändaren (2) på
högsta lämpliga höjd och fästs med medföljande skruv.
För artikel 606171 borras ett 16 mm hål för kabelgenomföringen. Grada hålet! Med en syl el
liknande görs ett hål i kabelgenomföringen och kabeln kan träs igenom.
Hantering
Slamavskiljare, utrustning och tillbehör ska hanteras varsamt. Låt inga föremål som kan
skada dessa komma i närheten. Vid mottagande av slamavskiljaren samt innan installation,
inspektera produkterna noggrant med avseende på eventuella skador.
Slamavskiljaren levereras stående på en EU-pall.
Lyft av tank
Slamavskiljaren får endast lyftas med mjuka
band som kan träs genom de fyra inbyggda
lyftöglorna och den blir då välbalanserad
vid lyft. Endast tom slamavskiljare får lyftas
och transporteras!

5

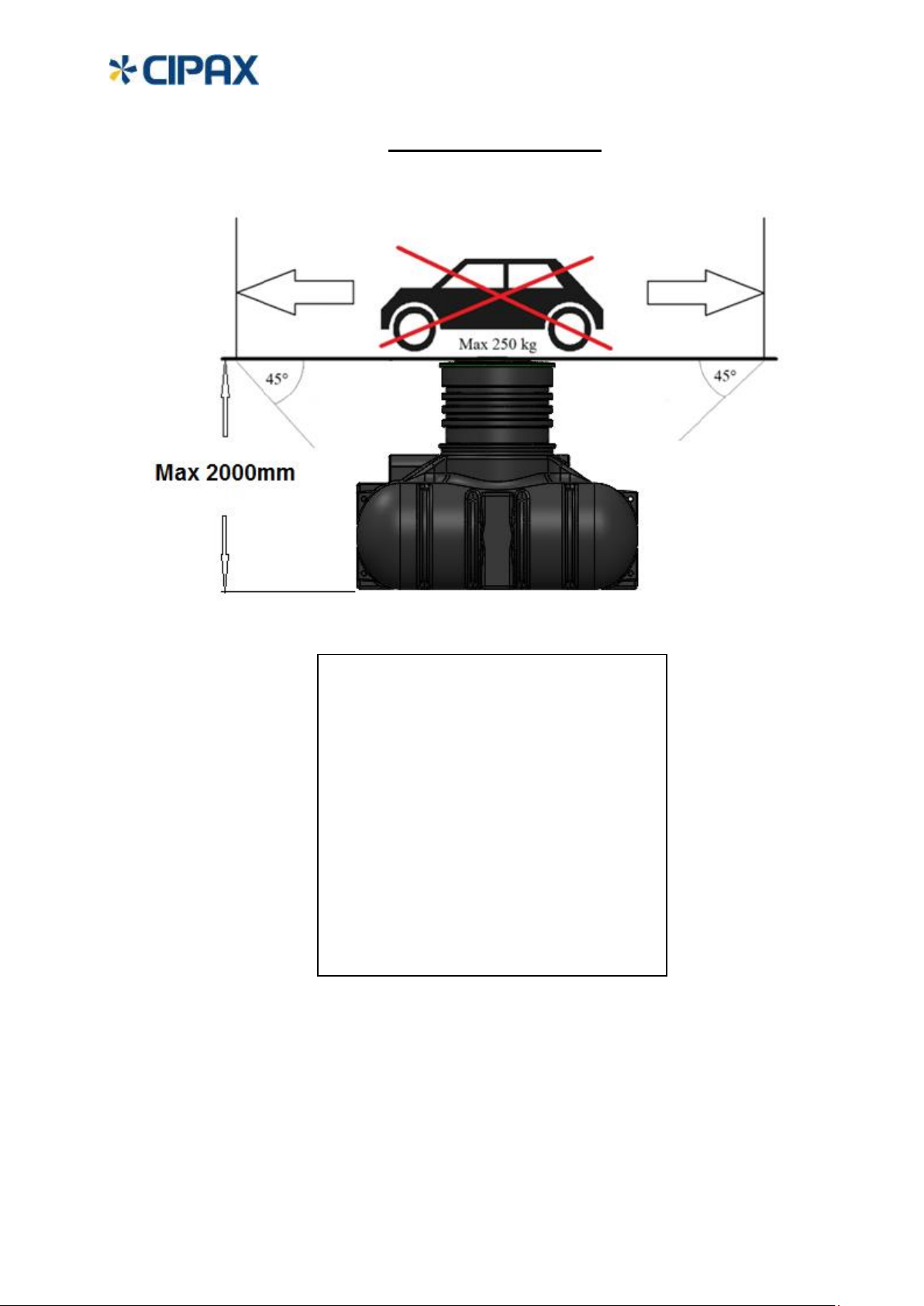

Grop
Välj en plats där det blir tillräckligt med självfall (~2% >~2cm/m) för avloppsrör (både in och
ut) och där marken bedöms som väldränerad och fast. Vid risk för inträngning av
grundvatten i gropen så är det till fördel om en dränering ut från gropen ordnas. Minsta
storlek på gropen bör vara minst ca 500mm runt om slamavskiljarens yttermått.
Lämna tillräckligt med utrymme för montering av rör och rördelar.
Slamavskiljaren får inte ligga där det finns risk för överkörning av t.ex. personbil eller
liknande.
Grundvattennivån får under inga omständigheter, hela eller delar av året, nå upp till
inloppsröret. Undvik mark som är sank eller lös.
Hänsyn bör även tas till vilket tjäldjup som råder på platsen.
Tänk på att:
______________________________________________________________________
Förberedelse av grop
Slamavskiljaren ska stå på en minst
150 mm tjock, väl avplanad och
väldränerad, grus eller sandbädd
utan vassa stenar eller liknande
som kan skada slamavskiljaren.
Det är klokt att dokumentera
hela installationen med
skisser, fotografier och
ritningar och därefter
spara detta.
Max tillåtet avstånd samt sughöjd till
slamtömningsfordon bör undersökas
för orten innan installation.
Undvik placering nära dricksvattentäkter
och skyddade områden.
Tänk på att:
Komprimera gärna grus/sandbädden
med markvibrator!

6

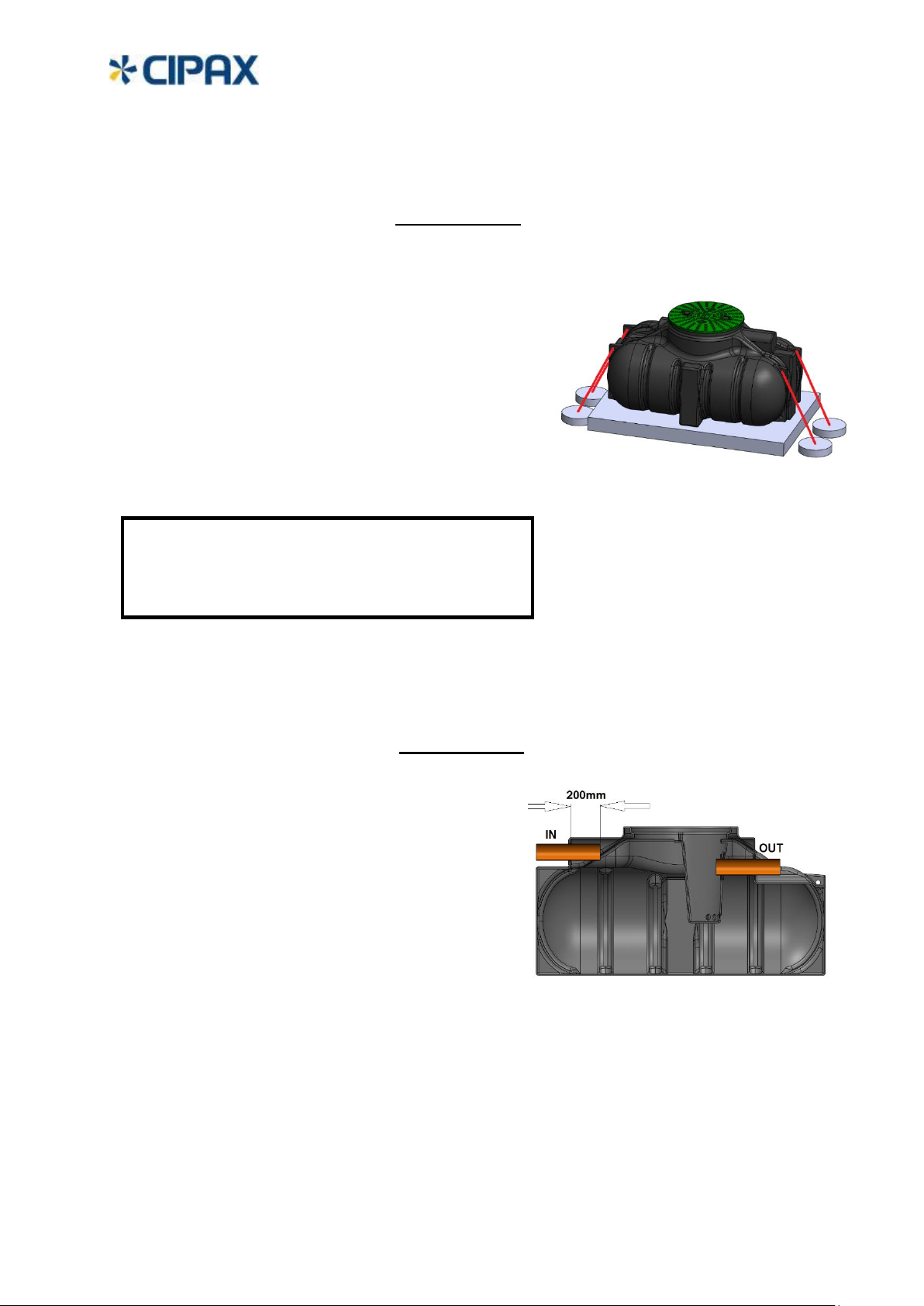

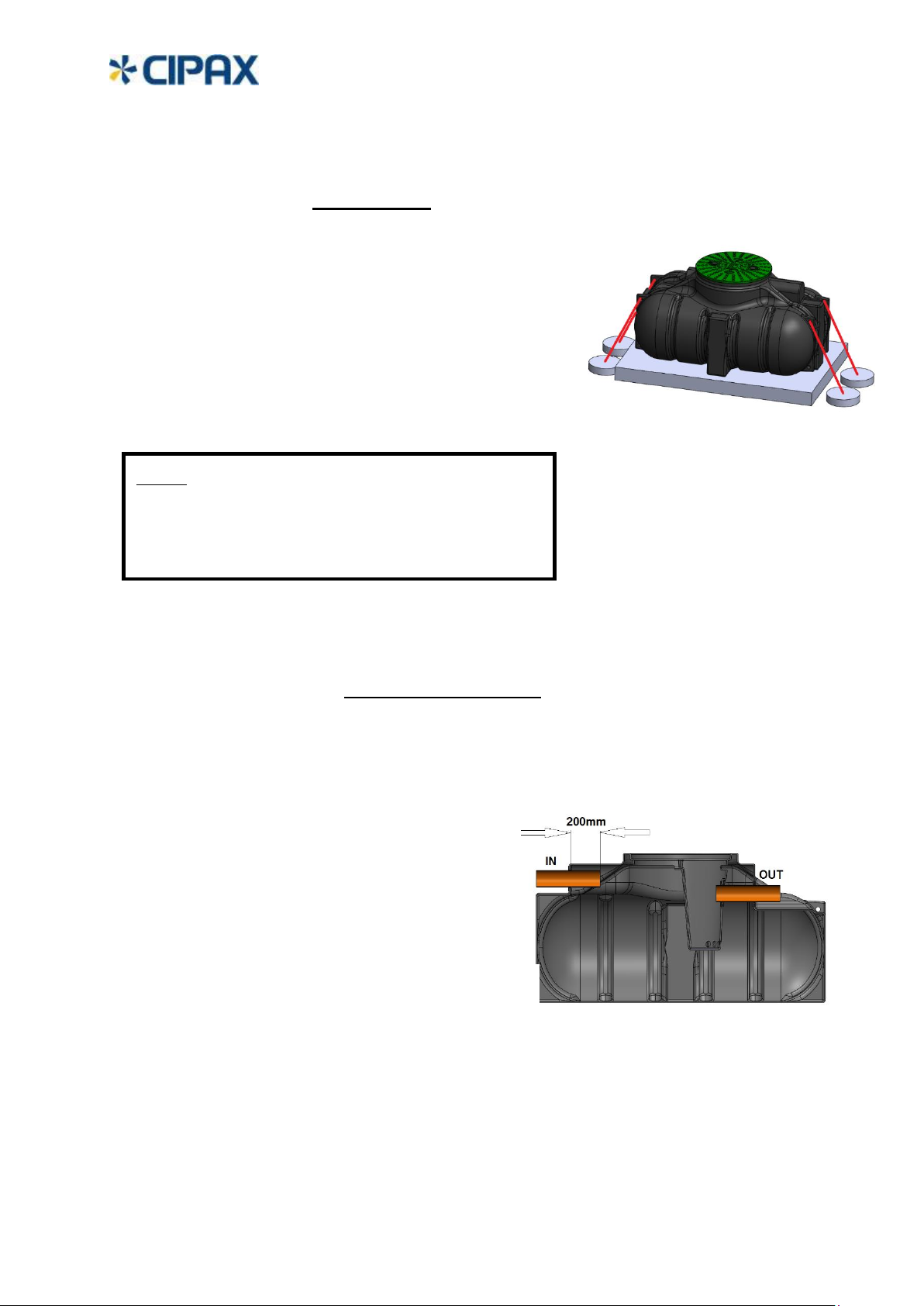

Förankring
______________________________________________________________________
Anslutning
Om det bedöms att grundvatten kan nå upp till
slamavskiljaren bör den förankras så den inte riskerar
att flyta upp. Rekommenderat är förankringsduk
alternativt band och då i kombination med tillräckliga
förankringsplattor. Slamavskiljaren
kan utsättas för stora krafter så se till att duk eller band
belastar slamavskiljaren över stor yta.
Om band används så bör dessa vara åldersbeständiga.
Dessa band placeras lämpligast över tanken enligt
skissen till hö. Se till att inga vassa kanter på bandlåsen
ligger mot tanken.
Tänk på att:
Lyftkraften vid tom tank och
max tillåten grundvattennivå är 13500 N =1,35 ton
Slamavskiljaren har som standard ett förmonterat
DN 110 utloppsrör.
Inloppsröret bör skjutas in ca 200mm in i
slamavskiljaren.
Rörmontaget från fastighet till slamavskiljare bör inte
ha tvära böjar. Om så ändå krävs använd då hellre två
45°graders-böjar än en 90°-graders.
Både in- och utgående rör bör ligga på frostfritt djup.
Se till att både in- och utgående rör har ett jämt och
stabilt underlag att vila på innan återfyllnad.
Koppla aldrig dagvattenrör till slamavskiljaren!

7

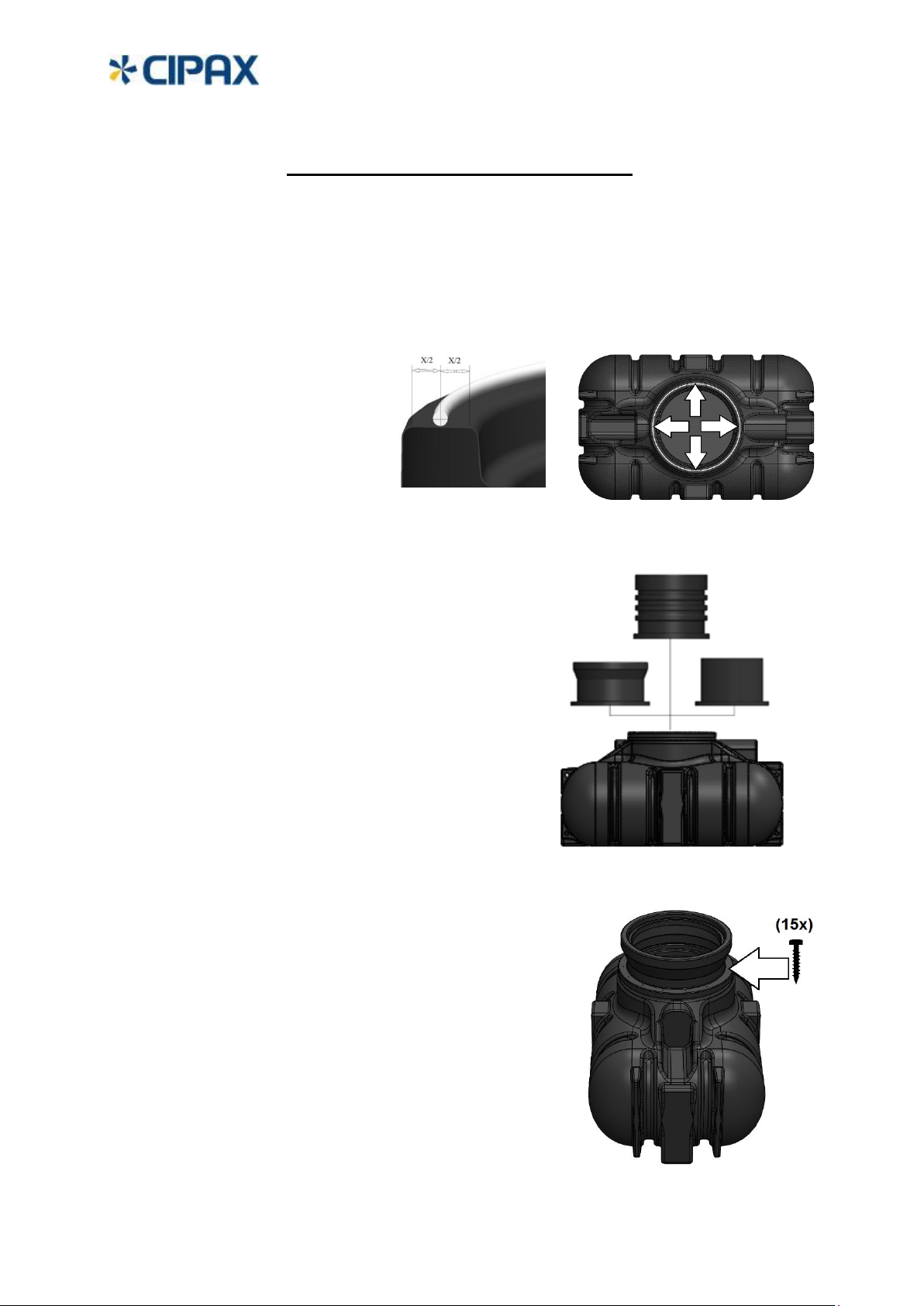

Montering av förhöjningshals
Samtliga förhöjningshalsar monteras på tanken på identiskt sätt.
_______________________________________________________________
_______________________________________________________________
3.
Skruva fast förhöjningshalsen
med de medföljande
skruvarna. Dra skruvarna
försiktigt växelvis tills dess att
förhöjningshalsen bedöms
ha bottnat mot tanken.
1.
Gör ren anläggningsytan på
tanken
och lägg en flödig sträng av
medföljande tätmedel/fästmassa
runt tankens hals mitt på ytan.
2.
Gör ren anläggningsytan på
förhöjningshalsen, centrera noga
och ställ ner på tanken. Undvik
att flytta förhöjningshalsen i
sidled när den väl ställts ner på
tanken.

8

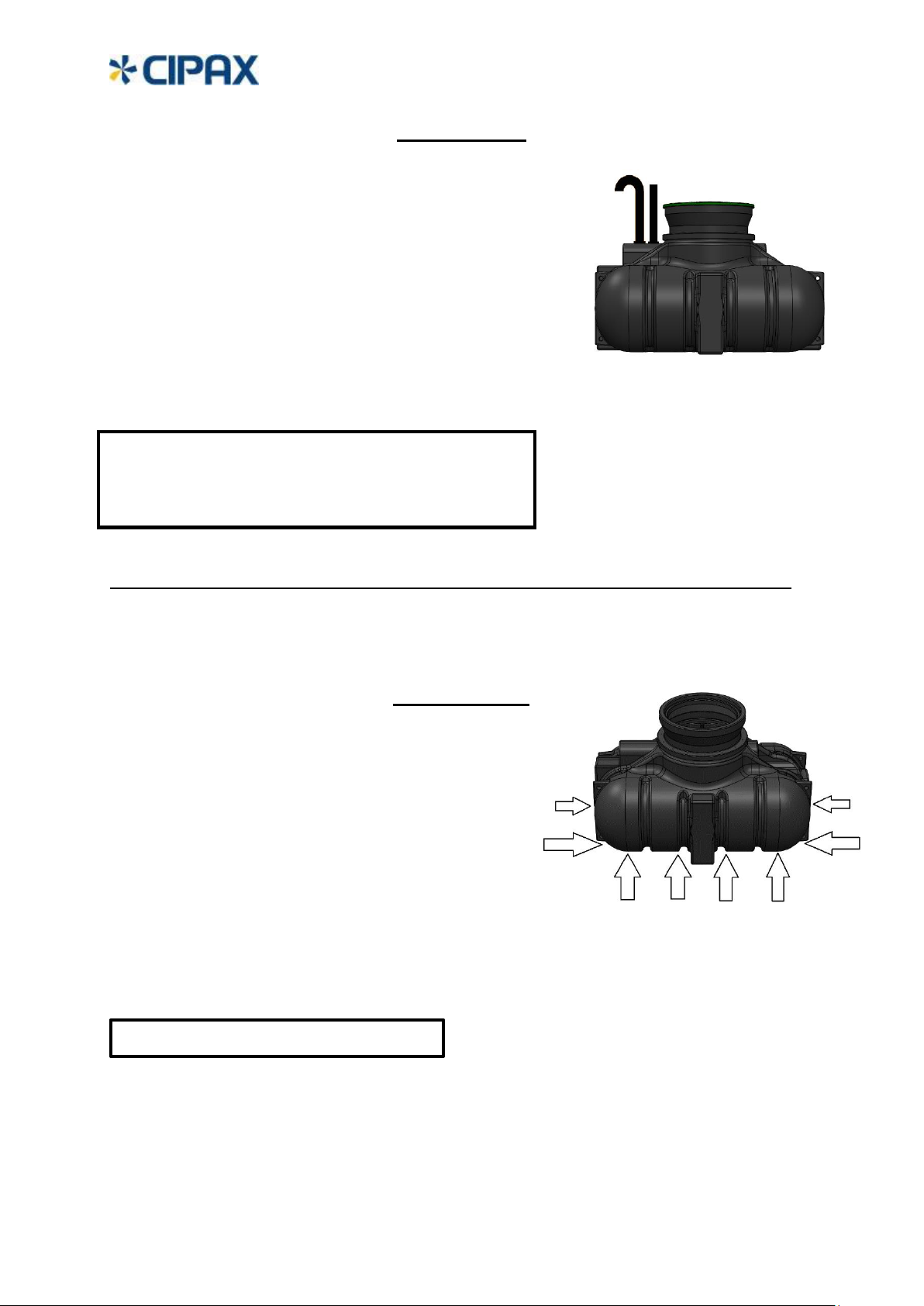

Ventilation
_______________________________________________________________
Återfyllning
Fyllnadsmassorna ca 200 mm närmast tanken bör bestå av dränerande grus eller sand utan
vassa stenar som kan skada. Se särskilt till att packa väl runt nederkanten och i de
genomgående hålen så tanken får bra stadga. Packa sedan fyllnadsmassorna stegvis runt
om.
Använd EJ markvibrator vid återfyllning!
Tänk på att:
Det är extra viktigt med en väl tilltagen ventilation om
systemet använder pump ut till markbädden.
Slamavskiljaren, med dess rördragning, måste ha en bra
ventilation för att fungera tillfredsställande. Antingen via
avloppet med luftning på fastighetstak eller via ett
separat ventilationsrör direkt på slamavskiljaren. Röret
bör då ha en diameter på minst 75 mm.
Viss lukt kan i det senare fallet ibland förekomma. Man
kan då montera avluftningsventil med aktivt kol.
CPX art.nr: 62365 / 62366
När det är dags att återfylla och täcka över
slamavskiljaren så är det viktigt att vattenfylla
slamavskiljaren i samma takt som återfyllnaden
sker. Detta för att tanken ska stabiliseras och
även ”trycka” tillbaka kraften från
fyllnadsmassorna.

9
Funktion och drift
______________________________________________________________
Börja använda slamavskiljaren
När installationen är klar så är slamavskiljaren redo att börja användas. Kontrollera först att
slamavskiljaren är fylld med vatten ända upp till utloppsröret. Kontrollera gärna någon gång
under första veckan att slamavskiljaren mottar avloppsvätskan och att nivån är stabil. Detta
för att se till att installationen är felfri utan stopp.
Tömning och fyllning
Tänk på att:
En slamavskiljare fungerar inte optimalt förrän tanken är fylld med vatten ända upp till
utloppsröret! Om slamavskiljaren inte är fylld finns risk att slammet inte stannar i
avsedd kammare vilket senare kan sätta igen infiltrationen.
Slamavskiljaren ska tömmas i tid för att förhindra potentiell slamflykt till infiltrationen.
Det är mycket viktigt att slamavskiljaren fylls med vatten så snart som möjligt efter tömning
annars kan slamflykt inträffa när avloppsvatten långsamt fylls på. Slamavskiljaren ska aldrig
stå tom eller återfyllas endast med avloppsvatten när den väl är installerad.
Tänk på att:
En bra rutin är att notera när tanken tömts.
Se förberedd loggbok längre bak.
Slamavskiljarens huvuduppgift är att sedimentera slam.
Inkommande slamprodukter ankommer via avloppsrör från
fastighet. Slamprodukterna separeras sedan från vätskan genom
en lång sedimenteringssträcka som går genom slamavskiljaren. De
två kamrarna kommunicerar via genomloppshål placerade lågt i
kammare två. Dessa genomloppshål motsvarar funktionen av ett T-
rör. Därefter lämnar den renade vätskan slamavskiljaren via
utloppsröret från kammare två. I vissa fall används en pump.
Vätskan hamnar till slut i en infiltrationsbädd.
Spola aldrig ner annat än bad disk och tvätt! Häll aldrig ut fett från
matlagning eller starka kemikalier i avloppet! Undvik utsläpp av
stora vattenmängder under kort tid. Tex tömning av badkar. Försök
isf att gradvis tömma så det inte uppstår sk slamflykt vilket innebär
att genomloppshastigheten i slamavskiljaren blir så stor så
slammet dras med till infiltrationen.

10
Underhåll
Trots att slamavskiljaren i princip är helt underhållsfri så kan det ändå vara klokt att någon
gång kontrollera funktion och status. Ett bra tillfälle är efter att slamavskiljaren tömts.
Normalt räcker det med att kontrollera att inget föremål blockerar några funktioner. Notera
gärna datum då slamavskiljaren tömts så du vet när det kan vara dags nästa gång.
_______________________________________________________________
Avlägsnande/destruering
_______________________________________________________________
Problemlösning
Problem
Lösning
Upplever att
slamavskiljaren har ett
flytande ytskikt.
* Det är normalt att fett ansamlas på ytan och slammet
sedimenteras på botten.
* Undvik att spola ut fett och matoljor för att minska
mängden på ytan.
Upplever odör eller
starka lukter.
* Kontrollera att ventilationen fungerar som den ska.
* Om hushållet spolar ut höga saltmängder så kan det slå ut
bakterierna.
* Utsläpp av starka kemikalier t.ex. sprit, rengöringsmedel kan
slå ut bakterierna.
* Överdosering av tvätt eller diskmedel kan slå ut bakterierna.
Vatten dräneras inte från
hushållet.
* Kontrollera vattennivån i slamavskiljaren direkt, om nivån är
oförändrat är det stopp mellan hus och slamavskiljare.
* Om vattennivån är hög i slamavskiljaren är stoppet
lokaliserat i ledning ut till infiltration alternativt ev.
fördelningsbrunn.
* Kontrollera om det finns mycket vatten i ventilationsrör i
infiltration, om inte så är stoppet sannolikt i ev.
fördelningsbrunn eller i ledningar innan infiltration.
* Om det finns mycket vatten i ventilationsrör så behöver
slamavskiljaren tömmas och
stoppet i infiltrationen måste åtgärdas.
Slamavskiljaren och lock är gjord i det återvinningsbara materialet
polyetenplast och kan återvinnas hos närmaste återvinningscentral.
Innan återvinning ska slamavskiljaren tömmas och spolas ren. Avlägsna
eventuella skruvar och annan metall och sortera dessa. Beroende på
återvinningscentral så kan det vara lämpligt att dela upp slamavskiljaren i
mindre sektioner. Be din entreprenör om mer information.

11
Tillbehör/reservdelar
CPXArt.nr.
Beskrivning
Kommentar
67502
CPX Gummimuff Ø 110 mm
Gummimuff för Ø110 mm avloppsrör
45022
CPX Låsbart Lock Ø 600mm
Till CPX förhöjningshalsar och 600 rör
450251
CPX Förhöjningshals H=250 mm
Inkl monteringssats
450501
CPX Förhöjningshals H=400 mm
Inkl monteringssats
450121
CPX Förhöjningshals H=550 mm
Inkl monteringssats
450141
CPX Förhöjningshals, teleskop H=580-850 mm
Justerbar, inkl monteringssats
606171
CPX Nivålarm
Varnar för hög nivå
606181
CPX Nivålarm, trådlöst
Varnar trådlöst om hög nivå
62365
CPX Avluftningsventil med aktivt kol
75/110mm 1500L/h
62366
CPX Avluftningsventil med aktivt kol
160mm 7000L/h
62367
CPX Påfyllning, aktivt kol
75/110mm 1500L/h
62368
CPX Påfyllning, aktivt kol
160mm 7000L/h
45019
CPX Pump-kit, inkl pumpbrunn
Om infiltrationen ligger högt
230281
CPX modulpaket BDT 14m²
14m³ Infiltration
Se www.cipax.se för mer information om tillbehör och produkter.
Kontakta din återförsäljare eller entreprenör för aktuella priser.

12
Tekniska data
Se längst bak för ritning på tanken!
-Våtvolym: 1200 L
-Vikt: 85 kg, inklusive lock
-Vattengång: 780 mm från botten
-Tillåtet installationsdjup, max 2000 mm
-Tillåten grundvattennivå, max 675 mm
från tankens botten
-Tillåten belastning på lock och sarg
max 250 kg.

13
General
CPX Septic Tank 1200L
CPX Part No: 23012,RSK: 5622358
The Septic Tank is rotationally moulded from impact-resistant and age-resistant polyethene
plastic and is intended for:
Greywater, (Bath, Dish and Wash)
The Septic Tank is only intended for use as septic tank.
The Septic Tank is equipped with two separate chambers. The second chamber has a built in
function equivalent to a T-pipe-function.
The design of the Septic Tank allow a long distance of sedimentation which gives the best
purification.
RISE (Research Institute of Sweden, former SP Statens Tekniska Forskningsinstitut) has
approved the strength calculation made according to EN-12566-1.
The Septic Tank is supplied with a rotationally moulded lid with child proof locking system.
The lid is tested and approved by SP according to “Boverkets handbok om Barnsäkra
brunnar” and “SP metod 0487 genomtrampningsprov utgåva 3”.
The Septic Tank is also supplied with a pre mounted DN 110 outlet pipe.
Important
Before installation you must contact the environmental and health protection office in your
municipally to ensure the local regulations and to get permission for the installation.
Warranty
To make sure the sludge separation works as intended and the longevity of the Septic Tank
you need to follow and use these instructions. If the Septic Tank and it´s components are
subjected to negligent handling, installation and instructions not followed, then the
warranty is void.
Safety
The locking system of the lid shall always be operated with a 16 mm socket tool.
By safety reason the lid locks must always be closed when
the lid is placed on the tank!
Warning!
Never enter a Septic Tank that is in use.
Risk of hazardous gases and drowning
could be fatal!

14
The Septic Tank has as standard a built-in-
neck with height of 265 mm above the main
upper side of the tank.
Distance from water entrance to top of
neck=220mm
For complete list of accessories please see
below.
For drawing of the tank please see far back.
Adjustable Telescope Neck, Height 580-850 mm
Distance water entrance to top of neck
=800-1070mm
CPX Part No: 450141
RSK: 6251198
All models of extension necks
are supplied with assembly kit.
Accessories
______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
Extension Neck, Height 250 mm
Distance water entrance to top of neck=470mm
CPX Part No: 450251
RSK: 5646955
Extension Neck, Height 400 mm
Distance water entrance to top of neck=620mm
CPX Part No: 450501
RSK: 6251200
Extension Neck, Height 550 mm
Distance water entrance to top of neck=770mm
CPX Part No: 450121
RSK: 6251199

15
Level Alarm
CPX Part No:
606171, Including 10 m cable
606181, Wireless with batteries
______________________________________________________________________
Handling
The Septic Tank, equipment and accessories must be handled with care. Do not let any
objects that in any way can harm or damage be near the units. Carefully inspect the units
after delivery and before installation if there are any kind of damages.
The Septic Tank is delivered from the supplier standing and strapped on an EU pallet.
The level indicator (1) shall be attached as shown in the picture
with the provided clamp, screw, washer and nut.
Drill a 8 mm hole 90 degrees towards incoming pipe.
The alarm will be activated when liquid reaches both metal
surfaces at the tip. The clamp can be adjusted up or down from
it´s position on the pipe to activate the alarm sooner or later.
To get the cable through the neck drill a 16 mm hole, deburr, and
put in a cable gland. Make a tiny hole with an awl so you can get
the cable through.
The wireless alarm, Part No: 606181, have a sender (2) that shall
be mounted as high as possible with provided screw.
Seal the screw hole!
______________________________________________________
________________
Lifting the Septic Tank
The Septic Tank shall be lifted with soft bands
that can be thread through the four lifting
eyes. The Septic Tank will then be well
balanced when lifting.
It is only allowed to lift and transport the Septic
Tank when it is empty!
Do not lift or transport the Septic tank with
liquid inside!

16
Pit
Choose a spot where it will be self gravity (~2% >~2cm/m) for the fluid in the pipe system to
and from the Septic Tank. The ground must be well drained and stable. If there are
considered as a risk for ground water intrusion a draining out from the pit should be
arranged.
The size of the pit should be at least 500 mm wider all way around the outer dimension of
the Septic Tank. Keep in mind to leave enough room for mounting the pipe systems.
The septic Tank is not allowed to be installed where it might be overrun by e.g. cars or other
vehicles with a weight more than 250 kg.
The ground water level, part of the year or hole year, must not under any circumstances
ever go up to the inlet pipe. Avoid ground that are marchy or loose.
Consideration should also be taken about freezing depth at wintertime.
Note:
______________________________________________________________________
Preparation of pit
Before installation ensure about
maximum distance and height for local
sludge emptying vehicle.
Avid location near water well and
protected areas.
It is wise to take photos, make
notes and also make a drawing to
document the complete
installation and save all.
The Septic Tank shall be positioned on
a 150 mm thick horizontally flat and
well drained gravel bed without any
sharp stones or similar that can cause
damages. The size of the pit should be
about 500 mm wider all way around
the Tank.
Note:
For best result you can compress the
gravel/sand bed by using a vibrator.

17
Anchoring
_____________________________________________________________________
Pipe connections
The Septic Tank is supplied with a pre installed DN 110 outlet pipe. Inlet hole is predrilled
and Ø110 mm rubber sealing is mounted. When installing the inlet pipe should be pushed in
about 200 mm into the Septic Tank.
If it is considered as a risk that the groundwater level can
reach the Septic Tank then it should be anchored. Use
long lasting bands together with anchoring plates or a
specific anchoring canvas to prevent the Septic Tank to
float up when it is empty. When using bands place them
as shown in the picture to the right to evenly distribute
the force.
Do not let any band locks get in direct contact with the
tank.
Note:
The lifting impact is more than 1350N =1.35 ton
when the Septic Tank is empty and at the same time
maximum allowed groundwater level.
Avoid using 90-degrees bends to or from the Septic
Tank. If this cannot in any way be avoided it is
preferable using two 45° bends instead.
Recommended is that in and out piping shall be at
freeze safe depth.
Make sure all piping has a stable support from
below before refilling.
Do not connect rainwater pipes to the Septic Tank!

18
Mounting CPX extension neck
All CPX extension necks are mounted to the Septic Tank in identical way.
_________________________________________________________________________________
_________________________________________________________________________________
1.
Clean the contact surface on the
Septic Tank and apply a flowy
string with supplied sealant in the
middle and all way around.
2.
Clean the contact surface on the
extension neck.
Center the extension neck and
place it on the Septic Tank.
Avoid moving around the
extension neck once placed on
the tank.
3.
Mount the extension neck with the
provided screws and torque them
alternately and gently until the neck has
fully contact with the tank.

19
Ventilation
_____________________________________________________________________
Back filling
The backfilling approx 200 mm closest to the tank should consist of gravel or sand without
any sharp stones that can harm and that will drain water. Make sure to fill out carefully
around the lower rounded areas of the tank and in the through-holes. Pack the filling
gradually around the tank.
Note:
If a sludge pump is used for moving water to the infiltration it is
crucial with a good design of the ventilation!
When it is time for back filling and to cover over the
Septic Tank it is strongly recommended to fill the
Septic Tank with water simultaneously. It will
stabilize the Septic Tank and push back the impact
from the backfilling.
Note:
Do not use a vibrator when backfilling!
The Septic system must have a good ventilation to
work properly. Normally the ventilation for the sewer
piping is led above the roof of the building. In some
case the ventilation is attached directly on the Septic
Tank. That solution will require a pipe dimension of
minimum Ø75 mm. It can also in some cause smell
but by using a ventilation valve with active coal the
smell will disappear effectively.
CPX Part No: 62365/62366

20
Function and operation
____________________________________________________________________
Start using the Septic Tank
When the installation is done the Septic Tank is almost ready to get started. First make a
quick check that it is filled with water up to the outlet pipe. If not, fill it all the way up.
During first week of usage make a few checks that sewage comes in and water goes out and
the level is intact to ensure the whole system works properly.
_____________________________________________________________________
Emptying and refilling the Septic Tank
The Septic Tank must be emptied in time to prevent potential escape of sludge out to the
infiltration. It is very important the Septic Tank is filled up with water directly after sludge
emptying. The Septic Tank must never be empty during longer time while installed or refilled
only with sewage water.
Note:
Do not flush down any other waste than grey water.
The main task of the Septic Tank is to settle sludge from water.
Incoming water and sludge arriving via piping from e.g. a house is
moving slowly through the two chambers inside.
The two chambers are communicating via specific holes placed at a
certain height in the smaller chamber two. Thereafter the cleaned water
is leaving the Septic Tank via the outlet pipe alternatively using a pump.
Avoid discharge large amount of water in a short time from e.g. a
bathtub. Avoid oil and fat from cooking.
Do not flush down strong chemicals or toxins.
Note:
The Septic Tank does not work if it is not filled with water all the
way up to the outlet pipe. If it is not filled there is a risk the
sludge will not stay in intended chamber and later on can clog
the infiltration.
Note:
A good routine is to note the dates of emptying.
See prepared logbook further back in this document.
