Conrad electronic 751523 User manual

Version 02/11

Funk-Kamera-System mit

2 Kameras Seite 4 - 18

Radio camera system with

2 cameras Page 19 - 33

Système de caméra sans fil

avec 2 caméras Page 34 - 48

 Radiografisch camerasysteem

met 2 camera's Pagina 49 - 63

Best.-Nr. / Item-No. / No de commande / Bestnr.: 75 15 23

BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS

NOTICE D’EMPLOI GEBRUIKSAANWIJZING

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur

Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an

Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden

Seitenzahlen auf Seite 4.

These operating instructions belong with this product. They contain important informati-

on for putting it into service and operating it. This should be noted also when this pro-

duct is passed on to a third party.

Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page numbers can be found in the index on page 19.

Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui

concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci égale-

ment lorsque vous remettez le produit à des tiers.

Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention

de la page correspondante à la page 34.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in

betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-

nummers op pagina 49.

 Inhaltsverzeichnis

1. Einführung ........................................................................................................................................5

2. Lieferumfang ....................................................................................................................................6

3. Bestimmungsgemäße Verwendung..................................................................................................6

4. Sicherheitshinweise ........................................................................................................................ 7

5. Batterie- und Akkuhinweise ..............................................................................................................9

6. Anzeige- und Bedienelemente ......................................................................................................10

7. Montage und Anschluss..................................................................................................................11

7.1 Montage der Funk-Kamera ............................................................................................................11

7.2 Anschluss der Funk-Kamera ..........................................................................................................12

7.3 Montage des Standfußes für den Monitor ......................................................................................12

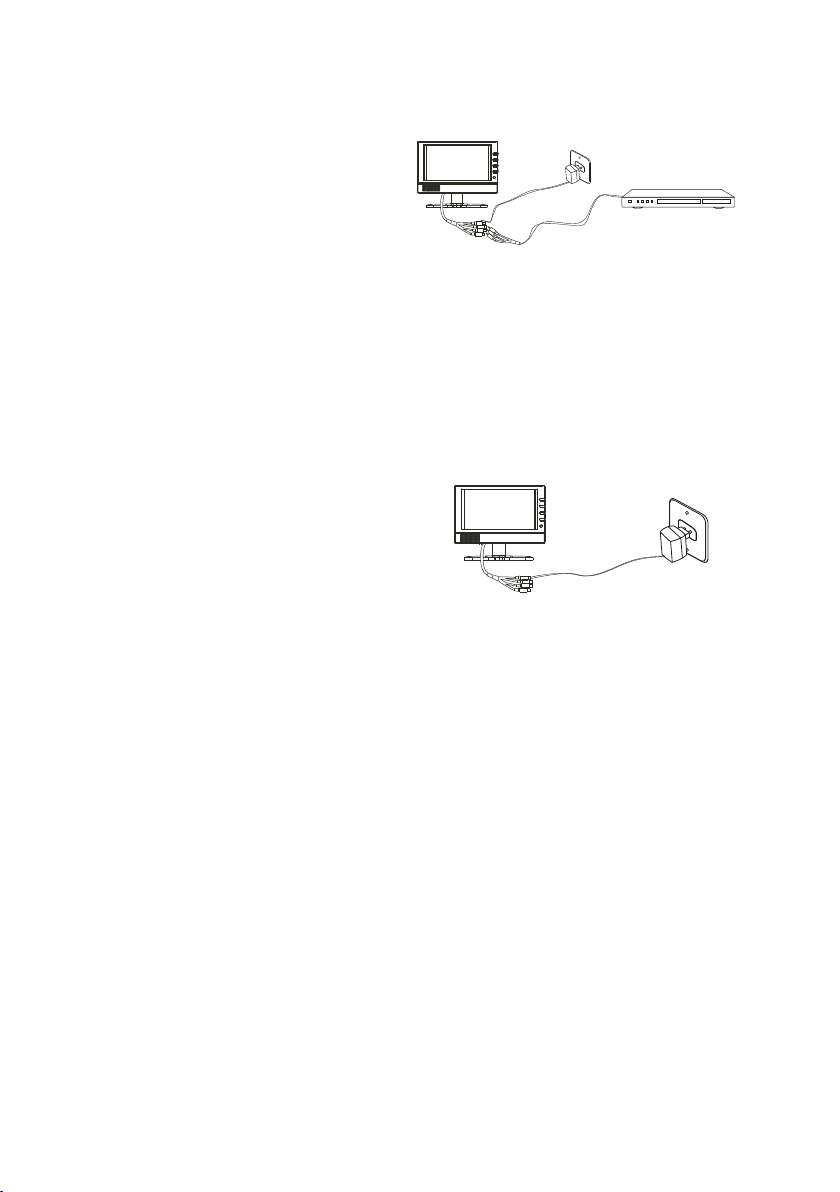

7.4 Anschluss des Monitors..................................................................................................................13

8. Inbetriebnahme ..............................................................................................................................14

9. Bedienung ......................................................................................................................................14

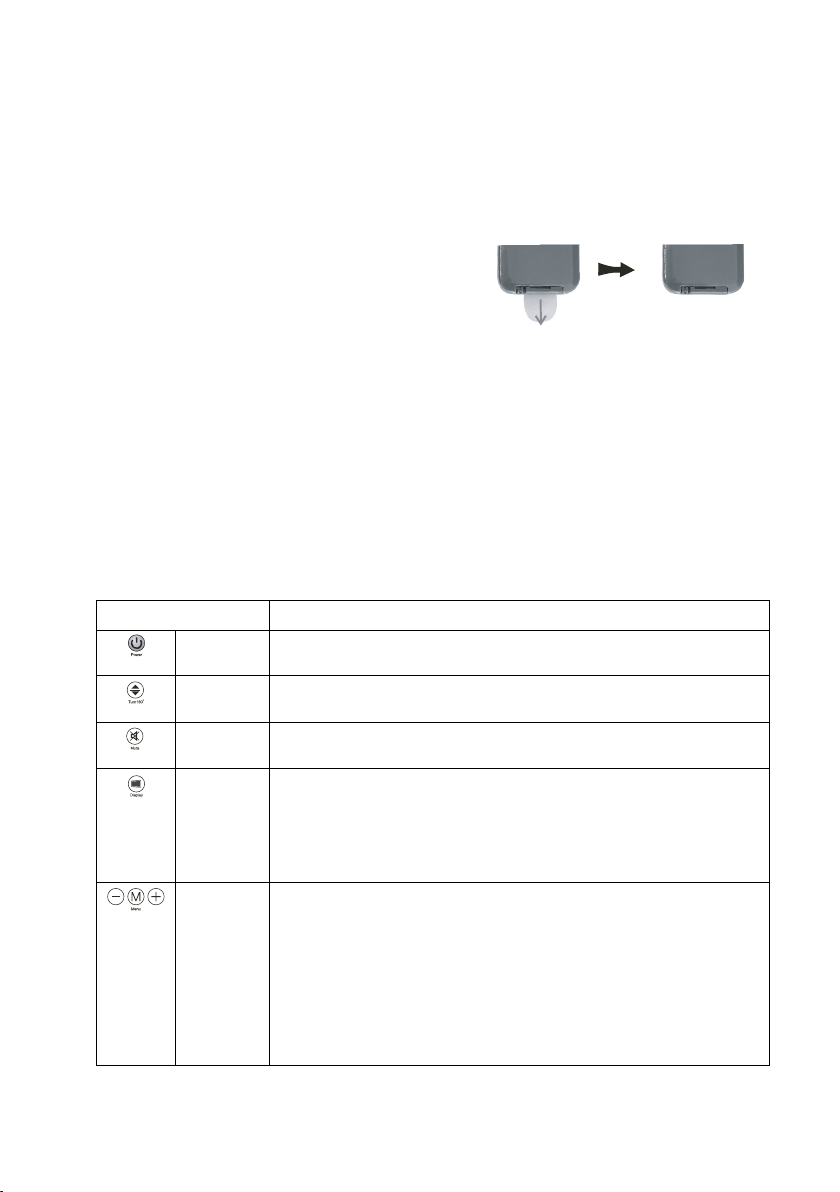

9.1 Tastenfunktionen der Fernbedienung und des Monitors ................................................................14

10. Batteriewechsel ..............................................................................................................................16

11. Wartung und Reinigung..................................................................................................................16

12. Entsorgung ....................................................................................................................................16

13. Technische Daten ..........................................................................................................................17

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand

zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedie-

nungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnah-

me und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben

Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel. 0180/5 31 21 11,

Fax 0180/5 31 21 10

E-Mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.

www.conrad.de unter der Rubrik: Kontakt

Mo. - Fr. 8.00 bis 18.00 Uhr

Österreich: www.conrad.at

Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89

e-mail: [email protected]

Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Lesen Sie folgende Bedienungsanleitung vor dem Anschluss bzw. der Inbetriebnahme genau durch. Sie

zeigt Ihnen nicht nur den richtigen Bedienablauf, sondern hilft Ihnen gleichzeitig, alle technischen Mög-

lichkeiten des Systems voll auszunutzen.

2. Lieferumfang

2 x 2,4 GHz Funk-Kamera color

1 x Monitor inklusive Empfänger

1 x AV-Kabel

1 x Steckernetzteil für Monitor (9 V/DC, 1500 mA)

2 x Steckernetzteil für Kamera (8 V/DC 500 mA)

1 x Standfuß für Monitor

1 x Bedienungsanleitung

3. Bestimmungsgemäße Verwendung

Der Verwendungsbereich des Funk-Kamera-Systems mit 2 Kameras umfasst die Objektüberwachung.

Das System dient der Überwachung und der Sicherung von uneinsehbaren bzw. kritischen Bereichen

(z.B. Ladenüberwachung, Eingangsbereich).

Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren Wissen und

Einverständnis mit dieser Kamera beobachten. Die Bildübertragung von den Kameras zum Monitor

erfolgt drahtlos mit einer Frequenz von 2,4 GHz.

Der Monitor dient zur Anzeige der empfangenen Bildsignale der damit verwendeten Kameras. Zudem

kann am Monitor z.B. ein DVD-Player angeschlossen werden. Hier stehen entsprechende Video- und

Audio-Cinch-Anschlüsse zur Verfügung am Monitor.

Mit der mitgelieferten Fernbedienung ist es Ihnen möglich, komfortabel und bequem alle Funktionen des

Systems auszuführen.

Die Spannungsversorgungen (8 V/DC, 500 mA) der Kameras, sowie für den Monitor (9 V/DC, 1500 mA)

erfolgen über die mitgelieferten Steckernetzteile.

Der mitgelieferte Monitor ist nicht für die Verwendung im Außenbereich oder in Feuchträumen zugelas-

sen. Die mitgelieferten Kameras hingegen sind für den Einsatz im Außenbereich geeignet (IP44).

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hin-

aus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und die Gehäuse nicht geöffnet werden!

Die Sicherheitshinweise sind unbedingt zu befolgen!

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-

den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine

Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine

Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

• Die Systemkomponenten dürfen nicht verändert oder umgebaut werden, sonst

erlischt nicht nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.

• Die Systemkomponenten dürfen nicht extremen Temperaturen, direktem Sonnen-

licht, intensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt

werden.

• Werden die Geräte in Verbindung mit anderen Geräten, wie z.B. einem DVD-Player,

benutzt, so müssen die Bedienungsanleitungen und Sicherheitshinweise dieser

angeschlossenen Geräte ebenfalls unbedingt beachtet werden.

• Der Betrieb dieses Überwachungskamerasystems ersetzt nicht die persönliche

Aufsicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern

dient lediglich der Unterstützung dieser Aufsicht.

• Dieses Kamerasystem verbraucht und generiert Hochfrequenz-Energie. Werden

die Geräte nicht gemäß dieser Bedienungsanleitung installiert und betrieben, so

können sie zu Funkstörungen führen. Führt ein Funk-Kamerasystem zu Störungen

bei anderen Geräten, versuchen Sie eine oder mehrere der unten aufgeführten

Maßnahmen, um die Normalfunktion wiederherzustellen:

• - Ändern Sie die Position der Kamera.

• - Erhöhen Sie die Distanz zwischen dem betroffenen Gerät und der Funkkamera,

bzw. dem Monitor.

• - Wählen Sie einen anderen Sendekanal.

• Nach raschem Temperaturwechsel benötigen die Systemkomponenten ca. 15 Mi-

nuten zur Stabilisierung, um sich an die neue Umgebungstemperatur anzupassen,

bevor sie benutzt werden kann.

• Die Systemkomponenten sind kein Kinderspielzeug und sollten außerhalb der

Reichweite von Kindern aufbewahrt werden!

• Die mitgelieferten Netzadapter entsprechen der Schutzklasse II. Sie dürfen nur an

eine standardmäßige Haushaltsteckdose mit 230V~/50Hz angeschlossen werden.

• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder bezüg-

lich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/

Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es

besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist

das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:



Ꮨ

• - das Gerät sichtbare Beschädigungen aufweist,

• - das Gerät nicht mehr arbeitet und

• - nach längerer Lagerung unter ungünstigen Verhältnissen oder

•- nach schweren Transportbeanspruchungen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-

des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten.

• Der mitgelieferte Monitor, die Steckernetzteile sowie die Fernbedienung dieses

Systems dürfen nicht feucht oder nass werden.

• Die mitgelieferten Funk-Kameras sind für den Einsatz im Aussenbereich geeignet

(IP44).

•Die Netzteile sind in Schutzklasse II aufgebaut.

•Als Stromquelle darf nur eine 230 V/50 Hz (10/16 A)-Netzsteckdose des öffentlichen

Versorgungsnetzes verwendet werden. Versuchen Sie nie das Gerät an einer ande-

ren Spannung zu betreiben.

• Zur Stromversorgung dürfen nur die im Lieferumfang enthaltenen Steckernetzteile

verwendet werden.

• Versichern Sie sich, daß alle elektrischen Verbindungen, Verbindungsleitungen

zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in

Übereinstimmung mit der Bedienungsanleitung sind.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von

Hand möglich ist, können spannungsführende Teile freigelegt werden. Es können

auch Anschlußstellen spannungsführend sein. Vor einem Abgleich, einer Wartung,

einer Instandsetzung oder einem Austausch von Teilen oder Baugruppen muß das

Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes

erforderlich ist. Wenn eine Wartung oder Reparatur am geöffneten Gerät unter

Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit

den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür ver-

traut ist.

• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen

Spannungsquellen getrennt wurde.

• Das Steckernetzteil/die Netzleitung darf nie mit nassen Händen ein- oder ausge-

steckt werden.

• Ziehen Sie nie an der Leitung des Steckernetzteils, ziehen Sie es immer nur am

Gehäuse aus der Steckdose.

• Beachten Sie beim Aufstellen/der Montage, daß die Anschlußkabel nicht

gequetscht oder durch scharfe Kanten beschädigt werden.

•

Ziehen Sie bei längerer Nichtbenutzung das Steckernetzteil aus der Netzsteckdose.

• Ziehen Sie immer das Steckernetzteil aus der Netzsteckdose bevor Sie das Gerät

reinigen.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Steckernetzteil

aus der Netzsteckdose.

• Ersetzen Sie nie schadhafte Anschlußleitungen selbst. Trennen Sie das Gerät in

einem solchen Fall vom Netz und bringen Sie es in eine Fachwerkstatt.

•Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Es besteht höchste

Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Sollte es

dennoch zu einem solchen Fall kommen, ziehen Sie sofort das Netzteil aus der

Netzsteckdose und ziehen Sie eine Fachkraft zu Rate.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifizierten

Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-

wortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst

oder andere Fachleute.

5. Batterie- und Akkuhinweise

• Batterien gehören nicht in Kinderhände.

• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).

• Lassen Sie die Batterie nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder

Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursa-

chen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Achten Sie darauf, dass die Batterie nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es

besteht Explosionsgefahr!

• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie

ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein geeignetes Ladegerät.

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegte Batterie. Bei Überalte-

rung besteht andernfalls die Gefahr, dass die Batterie ausläuft, was Schäden am Produkt verursacht,

Verlust von Garantie/Gewährleistung!

• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel "Entsorgung".

6. Anzeige- und Bedienelemente

☞Die Abbildungen finden Sie auf der vorderen Ausklappseite.

a) Kamera

1 = Kameralinse

2 = Infrarot-LEDs

3 = Montagehalterung

4 = Antenne

5 = Mikrofon

6 = DC IN (Anschluss für Spannungsversorgung)

b) Monitor

7 = Display

8 = Lautsprecher

9 = DC IN (Anschluss für Spannungsversorgung)

10 = Taste "ON/OFF"

11 = Taste "UP"

12 = Taste "MENU", Taste „+“, Taste „-“

13 = Taste "DOWN"

14 = Infrarot Emfänger (für Signal der Fernbedienung)

15 = Anschlüsse für Videosignal und Audiosignal

c) Fernbedienung

16 = Taste "ON/OFF"

17 = Taste "Turn"

18 = Taste "CH1 - CH4"

19 = Taste "Mute"

20 = Taste "Display"

21 = Taste "Menu", Taste "UP", Taste "DOWN"

22 = Taste "Scan"

23 = Taste "AV/Receiver"

Die Kameras verfügen über Infrarot LEDs um eine Sicht bei Nacht zu ermöglichen. Beachten Sie,

dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die

Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt.

7. Montage und Anschluss

Suchen Sie sich einen geeigneten Montageort, von dem aus das gewünschte Objekt überwacht werden

soll.

Ein geeigneter Montageort für die Kamera besitzt folgende Merkmale:

• Vibrationsfrei

• Kein direktes Sonnenlicht

☞Wählen Sie einen Montageort der nicht wie z.B. durch Stahlbetonwände, bedampfte

Spiegel, Blechregale etc. abgeschirmt wird. In der Nähe des Senders bzw. Empfän-

gers, sollte sich kein Gerät mit starken elektrischen Feldern befinden z.B. Funktele-

fon, Funkgerät, elektrischer Motor etc.

Oben genannte Punkte können die Funkübertragung erheblich stören bzw. die Reichweite einschränken.

7.1 Montage der Funk-Kamera

Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstö-

rungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein.

Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf,

dass keine Kabel oder Leitungen beschädigt werden.

Beachten Sie bei der Auswahl der Position für Ihre Kamera bitte, dass diese nicht

direktem Sonnenlicht ausgesetzt werden darf (Blendeffekte können die Folge sein),

ausserdem ist die Kamera vor Staub und Vibrationen zu schützen.

Achten Sie darauf, dass die Steckverbindung des Anschlusskabels zur Kamera kei-

ner Feuchtigkeit ausgesetzt wird. Diese Steckverbindungen dürfen nur in trockenen

Räumen Verwendung finden. Das aus der Kamera herausgeführte Kabel muss daher

(bei Montage im Außenbereich oder in Feuchträumen) so verlegt werden, dass es in

einen trockenen Raum geführt wird.

Bitte beachten Sie zudem, dass sich das "Mikrofon" (5) der Kamera im Gehäuse der

"Kleinspannungsbuchse" (6) für die Spannungsversorgung der Kamera befindet.

Wie oben beschrieben muss diese Steckverbindung in trockene Innenräume verlegt

werden. Sollte die Kamera also im Aussenbereich zum Einsatz kommen so ist nur

eine Bildüberwachung möglich. Der wiedergegebene Ton ist in diesem Fall nicht

vom Überwachungsort.

• Suchen Sie eine geeignete Montagestelle für die Kamera.

• An der Montagehalterung der Kamera befindet sich ein

Langloch. Halten Sie die Kamera an den vorgesehenen

Montageort und zeichnen Sie die Montagebohrung an.

• Bohren Sie die Montagebohrung.

• Befestigen Sie mit geeignetem Montagematerial die Monta-

gehalterung samt Kamera am Montageort.

☞Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke bzw. direkte

Beleuchtungen gerichtet werden, da dadurch das Bild übersteuert werden kann.

7.2 Anschluss der Funk-Kamera

• Verbinden Sie den Kleinspannungsstecker des mitgeliefer-

ten Steckernetzteils mit dem "Anschluss für die Spannungs-

versorgung" (6) Ihrer Funkkamera.

• Stecken Sie das Steckernetzgerät in eine geeignete Netz-

steckdose.

ᏘDas Steckernetzteil darf nie mit nassen Hän-

den ein- oder ausgesteckt werden. Es besteht die Gefahr eines lebensgefährlichen

elektrischen Schlages!

7.3 Montage des Standfußes für den Monitor

• Setzen Sie zuerst den Standfuß zusammen (sofern dies noch nicht geschehen ist im Auslieferzustand)

• Führen Sie dann die silberne Führungsmutter in die sich auf der Rückseite des Monitors befindliche

Führungsschiene ein.

• Ziehen Sie die Arretierungsschraube des Standfußes fest um einen ordnungsgemäßen Halt zu

gewährleisten.

7.4 Anschluss des Monitors

Der gelieferte Monitor bietet Ihnen (optionell) die

Anschlussmöglichkeit eines separatem DVD-Play-

ers (oder ähnlichem Wiedergabegerätes).

Möchten Sie einen DVD-Player an den Monitor

anschließen, so verbinden Sie die Video- und

Audioanschlüsse Ihres DVD-Players mit den

"Video- und Audioanschlüssen" (15) des Monitors.

Die gelbe Cinch-Buchse ist dabei für das Videosig-

nal geeignet und die rote sowie weiße Anschlus-

sbuchse sind für das Audiosignal geeignet.

Um das Bild des DVD-Players am Monitor wieder-

zugeben ist es nötig, dass sich der Monitor im AV-

Modus befindet.

• Verbinden Sie den Kleinspannungsstecker des

mitgelieferten Steckernetzteils mit dem "Anschlus

für die Spannungsversorgung" (9) Ihres Monitors

(dieser hat die Farbe schwarz).

• Stecken Sie das Steckernetzgerät in eine geeig-

nete Netzsteckdose.

ᏘDas Steckernetzteil darf nie mit nassen Händen ein- oder ausgesteckt werden. Es

besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des

Gerätes führen können, darf die Audio-Anschlussbuchse (weiß) nur mit einem

Audio-Cinchausgang verbunden werden.

Die Video-Anschlussbuchse (gelb) darf nur mit einem Video-Cinchausgang verbun-

den werden.

Sollten Sie sich über den korrekten Anschluss nicht im klaren sein, setzen Sie sich

mit unserer technischen Auskunft oder mit einem anderen Fachmann in Verbindung.

☞Benutzen sie zur Verlängerung des Audio und Videosignals nur hierfür geeignete

abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen

auftreten. Halten Sie die Leitungslänge möglichst kurz.

8. Inbetriebnahme

• Stecken Sie die Steckernetzteile der Kameras in die

Netzsteckdosen.

• Stecken Sie das Steckernetzteil des Monitors in die

Netzsteckdose.

• Schalten Sie den Monitor ein indem Sie die Taste

„ON/OFF“ (10) drücken.

• Entfernen Sie die Batterieisolierung (falls bei Anliefe-

rung noch nicht geschehen) vom Batteriefach der

Fernbedienung wie rechts im Bild gezeigt.

9. Bedienung

9.1 Tastfunktionen der Fernbedienung und des

Monitors

Folgend werden Ihnen die Bedien- sowie Einstellungsmöglichkeiten Ihres Funksystems anhand der

Tasten der Fernbedienung erläutert. Ist eine entsprechende Funktion auch via der Tasten am Monitor

möglich, so finden Sie die entsprechende Erläuterung ebenfalls in der untenstehenden Tabelle.

Taste Funktion

POWER Drücken Sie diese Taste um den Monitor ein- bzw. auszuschalten.

TURN Diese Taste dient dazu das angezeigte Bild um 90° zu drehen. Drücken Sie

diese Taste um die gewünschte Einstellung zu tätigen.

MUTE Anhand dieser Taste ist es möglich den Monitor „stumm“ zu schalten.

DISPLAY Diese Taste hat nur eine Funktion sofern sie sich im AV-Modus (z.B. bei

angeschlossenem DVD-Player) befinden.

Drücken Sie diese Taste um zwischen einer 4:3 Darstellung oder einer 16:9

Darstellung des Bildes zu wählen.

MENU Drücken Sie die Taste „MENU“ (21) um die gewünschten Einstellungen für

CHANNEL (Kanalwahl), BRIGHT (Helligkeit), COLOR (Farbe), CON-

TRAST (Kontrast), MIRROR (Bildspiegelung) oder VOLUME (Lautstärkere-

gelung) zu tätigen.

Drücken Sie die Taste „MENU“ (21) mehrmals bis die gewünschte Funk-

tionseinstellung am Display angezeigt wird. Stellen Sie anschließend

anhand der Tasten „+“ bzw. „-“ den gewünschten Wert ein.

Taste Funktion

Einstellungen via der Tasten am Monitor tätigen:

In das Menü für die oben genannten Einstellungen gelangen Sie auch

anhand der Taste „MENU“ (12) am Monitor. Am Monitor dienen die Tasten

„UP“ (11) bzw. „DOWN“ (13) um den gewünschten Wert einzustellen.

  CH1 – CH4 Drücken Sie die Taste „CH1“ bis „CH4“ (18) um direkt den gewünschten

  Kamerakanal anzuwählen.

SCAN

Wird die Taste „SCAN“ (22) gedrückt, so wird alle 5 Sekunden zwischen

den Kanälen CH1 bis CH4 automatisch der Reihenfolge nach umge-

schaltet.

Bitte beachten Sie, dass während des SCAN-Vorgangs es nicht möglich ist

das Einstellungsmenü anhand der Taste „MENU“ (21) an der Fernbedie-

nung bzw. der Taste „MENU“ (12) am Monitor anzuwählen. Hierzu ist es

erst nötig den SCAN-Vorgang zu beenden indem die Taste „SCAN“ (22)

erneut gedrückt wird.

Der SCAN-Vorgang ist solange aktiv wie in der rechten oberen Bildschir-

mecke die Kanalanzeige (grün) blinkt. Der SCAN-Vorgang ist beendet

sobald die Kanalanzeige nicht mehr blinkt bzw. nicht angezeigt wird

AV/ Drücken Sie die Taste „AV/RECEIVER“ (23) um zwischen dem AV-Modus

RECEIVER bzw. dem RECEIVER-Modus hin und her zu schalten.

AV-Modus

Im AV-Modus werden die Bilder des angeschlossenen Wiedergabegerätes

am „Display“ (7) des Monitors angezeigt.

RECEIVER-Modus

Im RECEIVER-Modus werden die Bilder der verwendeten Kamera am „Dis-

play“ (7) des Monitors angezeigt.

☞ Bitte beachten Sie, dass Sie auch durch zwei sekunden langes

Drücken der Taste „MENU“ (12) am Monitor zwischen dem AV-

Modus sowie dem RECEIVER-Modus umschalten können.

10. Batteriewechsel

Sofern die Reichweite der mitgelieferten Fernbedienung nachlässt ist es nötig die Batterie (Typ:

CR2025, 3V/DC) auszutauschen.

Um einen ordnungsgemäßen Batteriewechsel zu gewährleisten gehen Sie wie folgt vor:

• Nehmen Sie die Fernbedienung und ziehen Sie das

Batteriefach wie rechts im Bild gezeigt heraus.

• Entnehmen Sie die verbrauchte Batterie.

• Legen Sie eine neue Batterie des Typs CR2025

(3 V/DC) polungsrichtig (hierzu finden Sie eine Abbil-

dung auf der Rückseite der Fernbedienung) in die

Batteriehalterung ein.

• Schieben Sie die Batteriehalterung in die Fernbedie-

nung vorsichtig ein.

11. Wartung und Reinigung

Bevor Sie das Gehäuse der Überwachungskamera und des Monitors außen reinigen, trennen Sie diese

von der Netzspannung, ziehen Sie das Steckernetzteil aus der Netzsteckdose.

Zur Reinigung der Außenseite der Kamera und des Monitors genügt ein sauberes, trockenes und wei-

ches Tuch. Für stärkere Verschmutzungen der Kamera kann das Tuch leicht mit lauwarmen Wasser

angefeuchtet werden.

Reinigen Sie die Linse der Kamera sehr vorsichtig, andernfalls sind Kratzspuren möglich. Drücken Sie

nicht zu stark auf die Glasfront der Kameras oder das Display des Monitors, dies kann zu einem Bruch

führen.

Bis auf den beschriebenen Batteriewechsel sind keine zu wartenden Teile vorhanden.

12. Entsorgung

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestim-

mungen.

b) Batterien und Akkus

Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batteri-

en und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien, Akkus sind mit nebenstehenden Symbolen gekennzeichnet,

die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für

das ausschlaggebende Schwermetall sind Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Verbrauchte Batterien, Akkus sowie Knopfzellen können Sie unentgeltlich bei den Sammel-

stellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus/

Knopfzellen verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

13. Technische Daten

13.1 Kamera

Sensor CMOS

Auflösung 720 x 576 Pixel (PAL)

Frequenz 2,4 bis 2,483 GHz

Modulation FM

Spannungsversorgung 8 V/DC

Stromverbrauch 150 mA (IR-LEDs aus), 230 mA (IR-LEDs an)

Sichtweite bei aktivierten LEDs bei Nacht Ca. 3 Meter

Abmessungen (Ø x T) 26 x 32 mm

Gewicht 50 Gramm

Schutzart IP44

Arbeitstemperaturbereich -10°C bis +50°C

13.2 Monitor

Display Typ 7“ TFT color

Effektive Pixel 480(H) x 234(V)

Videoformat PAL

Reichweite 100 Meter (freies Sichtfeld)

Stromverbrauch 900 mA (max.)

Spannungsversorgung 9 V/DC

Abmessungen (B x T x H) 196 x 27 x 127 mm

Arbeitstemperaturbereich -10°C bis +50°C

13.3 Fernbedienung

Spannungsversorgung 3 V/DC (via Knopfzellenbatterie Typ: CR2025)

Abmessungen 86 x 40 x 7 mm

Gewicht (ohne Batterie) Gramm

13.4 Steckernetzteil für Kamera

Betriebsspannung 100 – 240 V/AC, 50-60 Hz

Ausgangsspannung 8 V/DC, 500 mA

13.5 Steckernetzteil für Monitor

Betriebsspannung 100 – 240 V/AC, 50-60 Hz

Ausgangsspannung 9 V/DC, 1500 mA

Konformitätserklärung

☞Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D92240 Hirschau, dass

sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den

anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com

Table of contents

1. Introduction ....................................................................................................................................20

2. Delivery contents............................................................................................................................21

3. Intended use.................................................................................................................................. 21

4. Safety instructions ..........................................................................................................................22

5. Notes on batteries and rechargeable batteries ..............................................................................24

6. Display and operating elements ....................................................................................................25

7. Installation and connection ............................................................................................................26

7.1 Assembling the radio camera ........................................................................................................26

7.2 Connecting the radio camera ........................................................................................................27

7.3 Installation of the base for the monitor ..........................................................................................27

7.4 Connecting the monitor ..................................................................................................................28

8. Commissioning ..............................................................................................................................29

9. Operation........................................................................................................................................29

9.1 Functions of the remote control and monitor buttons ....................................................................29

10. Replacing the battery......................................................................................................................31

11. Maintenance and cleaning..............................................................................................................31

12. Disposal..........................................................................................................................................31

13. Technical data ................................................................................................................................32
