Steren CCTV-221 User manual

2
CCTV-221
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nueva Cámara IP inálambrica HD para monitoreo remoto .
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
C
ámara IP inálambrica HD
p
ara monitoreo remoto
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
“La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que
este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe
aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.”

3
IMPORTANTE
• No intente abrir el equipo. Puede ocasionar un mal funcionamiento y anular la
garantía.
• No exponga el equipo a temperaturas extremas.
• No exponga el equipo ni sus accesorios a polvo, humo o vapor.
Este producto tiene un servicio de grabación en la nube
proporcionado por terceros y no depende de Steren. Su uso y
contratación es responsabilidad del usuario.
• La cámara IP a color es Plug and Play, por lo que su conexión, instalación y
uso es muy fácil e intuitivo; es totalmente inalámbrica para uso en interiores,
le permite monitorear su casa o negocio de forma remota a través de Internet,
desde smartphones o tabletas electrónicas compatibles con sistemas operativos
Android e IOS.
• Cumple con la norma IEEE802.11b/g/n y es compatible con los protocolos de
conexión TCP/IP, ARP, ICMP, HTTP, SMTP, DDNS, PPPoE, UDP, FTP, DHCP y
protocolos de seguridad WEP//WPA/WAP2/WPA-PSK/WPA2-PSK.
• Sensor CMOS ¼”
• Visión nocturna
• Conexión inalámbrica Wi-Fi
• Audio incorporado
• Detección de movimiento
• Auto configuración con código bidimensional

4
CO
NTENID
O
1. Cámara
2. Soporte de pared
3. 4 taquetes
4. 4 tornillos
5. Adaptador de alimentación
6. Cable de alimentación

5
PARTE
S
1. Sensor de luz
2. LED indicador
3. Lente
4. LEDs infrarrojos
5. Soporte de pared
6. Botón de configuración
7. Conector de alimentación
8. Micrófono

6
IN
S
TALA
C
I
ÓN
Puede colocar la cámara de dos maneras: de forma horizontal o sobre un muro
vertical.
- Para colocarla de manera vertical, retire el soporte de pared, desprendiéndolo
de la cámara.
- Utilice el soporte para marcar los lugares donde deberá taladrar.
- Coloque los taquetes y fije la base usando los tornillos.

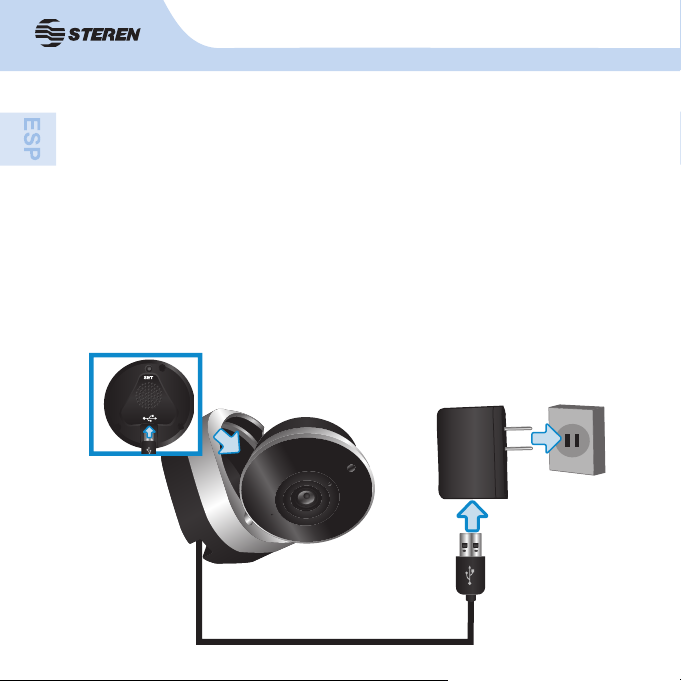

- Inserte el cable de alimentación en el soporte y conéctelo a la cámara y al
adaptador de alimentación.
- Coloque la cámara en el soporte teniendo en cuenta la posición de las pestañas.

7
O
PERA
C
I
ÓN
- Descargue la aplicación “Walle” de la App
Store (iphone) o de la Play Store (android).
- Abra la aplicación.
- Ingrese una cuenta de correo y una contraseña. Repita la contraseña para
confirmarla, presione “Registrarse” para registrar una cuenta.
- Una vez que haya creado la cuenta, presione “Añadir cámara” o “Add camera”
para registrar su cámara.
Registro
Agregar cámara

8
-Conecte la cámara al adaptador. El LED rojo se
encenderá.
- Mantenga presionado el botón de configuración
de la cámara hasta que el LED indicador parpadee
de color rojo y se escuche un “bip”. Seleccione
“Siguiente” en la aplicación.
- Introduzca el nombre y contraseña de la red
inalámbrica en los campos “Nombre de red” y
“Contraseña” respectivamente.
- Presione el botón “Siguiente” para generar el código
QR.

9

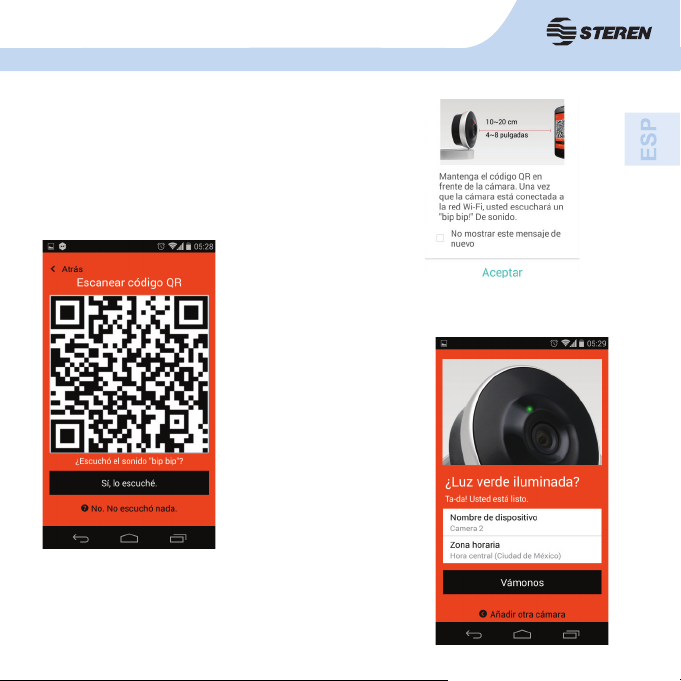

- En la siguiente pantalla, presione “Aceptar”.
- Coloque el código QR generado frente al lente de
la cámara a una distancia entre 10 y 20 cm. hasta
que el LED indicador parpadee en color verde y se
escuchen dos “bips”.
- Seleccione en la aplicación
“Sí, lo escuché” y espere a
que el LED deje de parpadear
y se quede encendido de
color verde. Esto indica
que la cámara ha sido
configurada correctamente.
En caso de que el LED
prenda en color rojo, repita el
proceso.
- En la siguiente pantalla seleccione “Vamonos” para ir
al menú de selección de cámara.

10
- En la pantalla de selección de cámara puede
presionar el botón “[ ]” para entrar a la
configuración de la cuenta. Aquí podrá consultar
información de la cuenta (Cuenta), actualizar la
dirección de correo, cambiar la contraseña (Cambiar
contraseña), configurar las notificaciones (Enviarme
boletines ingeniosas) y salir de la cuenta (Salir).
- Seleccione la cámara para iniciar la visualización.
Visualización

11

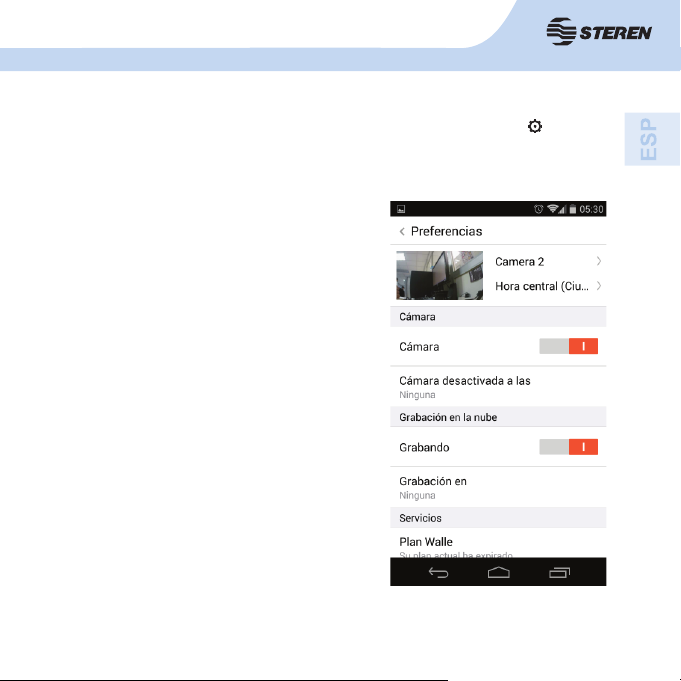

- Dentro de la visualización en tiempo real puede seleccionar el botón “ ” seguido
de “Settings” para modificar los parámetros de la cámara. Estos parámetros son:
Cámara
Cámara: Aqui podrá activar y desactivar la
cámara.
Cámara desactivada a las: Configure un
horario para desactivar la cámara.
Grabación en la nube
Grabando: Horario de grabación de la
cámara.
Grabación en: Seleccione la hora en que la
cámara dejará de grabar.
Servicios
Plan Walle: Servicio para grabar videos
cuando hay detección de movimiento. Este
servicio no depende de Steren y contratarlo
es bajo su responsabilidad.
Valores generales
Configuración de notificaciones: Ajuste las
notificaciones por sonido y detección de
movimiento.

12
La cámara sólo puede ser manipulada
desde un teléfono o tableta.
Video HD: Video de alta definición.
Micrófono de la cámara: Active o desactive el
micrófono.
Hardware
Modo nocturno: configure la activación/
desactivación de los LEDs infrarrojos.
Girar imagen 180°: Invierta la imagen
verticalmente.
Detalles
Red Wi-Fi: Red a la que esta conectada la
cámara.
Detalles de la cámara: Información de la cámara.
Eliminar cámara: Quitar la camara de la cuenta.

13
El diseño del producto y las especificaciones pueden cambiar sin
previo aviso.
Alimentación: 5 V --- 1 A
Resolución: 720 p
Iluminación mínima: 0 lx (IR encendidos)
Velocidad de cuadro: 25 cps
Ángulo de visión: 80° (horizontal)
Distancia de visión nocturna: 5 m.
Temperatura de operación: -10 a + 50 °C
Temperatura de almacenamiento: -20 a + 60 °C
Humedad en operación: 15%-85% RH
Convertidor
Alimentación: 100-240 V ~ 50-60 Hz 0,2 A
Salida: 5 V --- 1 A
ES
PE
C
IFI
C
A
C
I
O
NE
S

14
Producto: Cámara IP inálambrica HD para monitoreo remoto
Modelo: CCTV-221
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
Del. Azcapotzalco,México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, Del. Azcapotzalco,
México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000,
Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L.
RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

22
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s Plug and play IP HD wireless camera.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
CCTV-221
Plu
g
and pla
y
IP HD
w
irele
ss
camera
The instructions of this manual are for reference about the product. There may
be differences due to updates.
Please check our website (www.steren.com) to obtain the latest version of the
instruction manual.
“The operation of this equipment is subject to the following two conditions: (1) it is possible that
this equipment or device may not cause harmful interference, and (2) this device or device must
accept any interference, including interference that may cause undesired operation .”

33
• Do not try to open the device, may cause damages and warranty will be void.
•Do not expose to extreme temperatures.
•Do not expose the device or accessories to dust, smoke or steam.
HI
G
HLI
G
HT
S
• This plug and play camera is very easy to use. It is totally wireless and can be
installed at home or office and remotely monitored through your smartphone or
tablet with Android OS or IOS.
• Complies with IEEE802.11b/g/n norm and it is compatible with next protocols:
TCP/IP, ARP, ICMP, HTTP, SMTP, DDNS, PPPoE, UDP, FTP, DHCP and follows
security protocols: WEP//WPA/WAP2/WPA-PSK/WPA2-PSK.
• ¼” CMOS sensor
• Night vision
• Wi-Fi wireless connection
• Built-in audio
• Motion detection
• QR code auto configuration
IMPORTANT
This product has a recording in the cloud service provided
by a third party that does not depend on Steren. Its use and
registration is under user responsability.

44

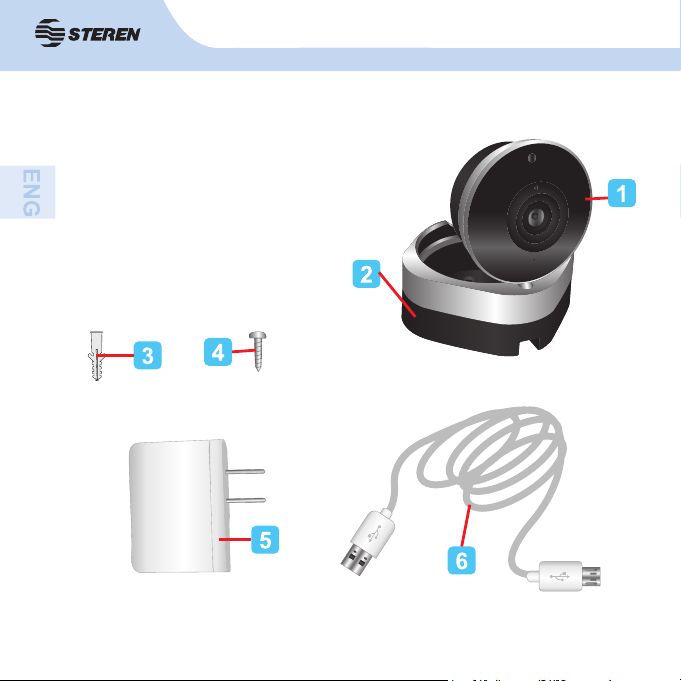

CO
NTENT
1. Camera
2. Wall bracket
3. 4 anchors
4. 4 screws
5. Power adapter
6. Power cord

55
PART
S
1. Light sensor
2. LED indicator
3. Lens
4. Infrared LEDs
5. Wall bracket
6. Setup button
7. Power connector
8. Mic

66
IN
S
TALLATI
ON
You can place the camera in two ways: horizontally or on a vertical wall.
- To place it vertically, remove the wall bracket, taking it off from the camera.
- Use the bracket to mark the places where you should drill.
- Place the anchors and secure the base using screws.

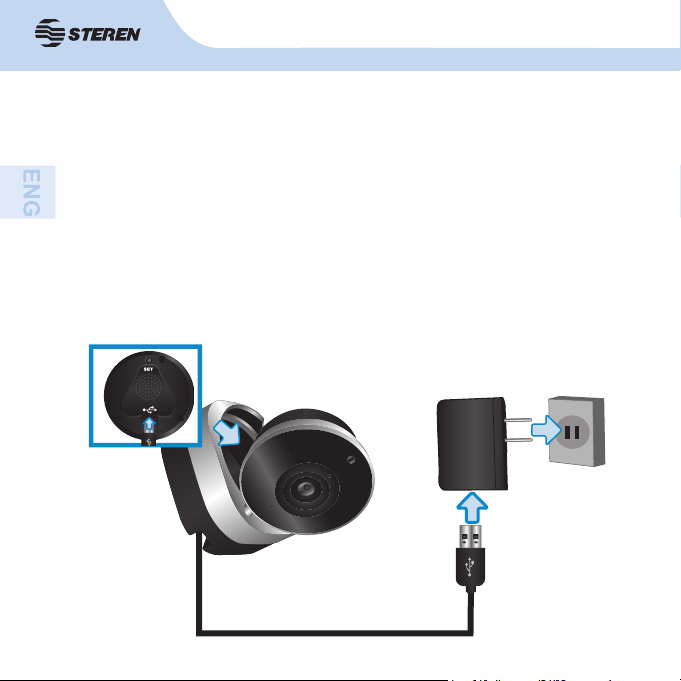

- Insert the power cord into the bracket and connect it to the camera and the
power adapter.
- Place the camera on the support taking into account the position of the tabs.
