Craftmade Manor MAN52-4 User manual

Installation Guide
For Model:
MAN52-4 lights
net weight of fan: 23.59 lb. (10.7 kg) PRINTED IN CHINA
Table of Contents:
Safety Tips. pg. 2
Unpacking Your Fan. pg. 3
Parts Inventory. pg. 3
Installation Preparation. pg. 4
Hanging Bracket Installation. pg. 4
Fan Assembly. pgs.5 - 6
Wiring. pg. 6
Canopy Assembly. pg. 7
Blade Assembly. pg. 7

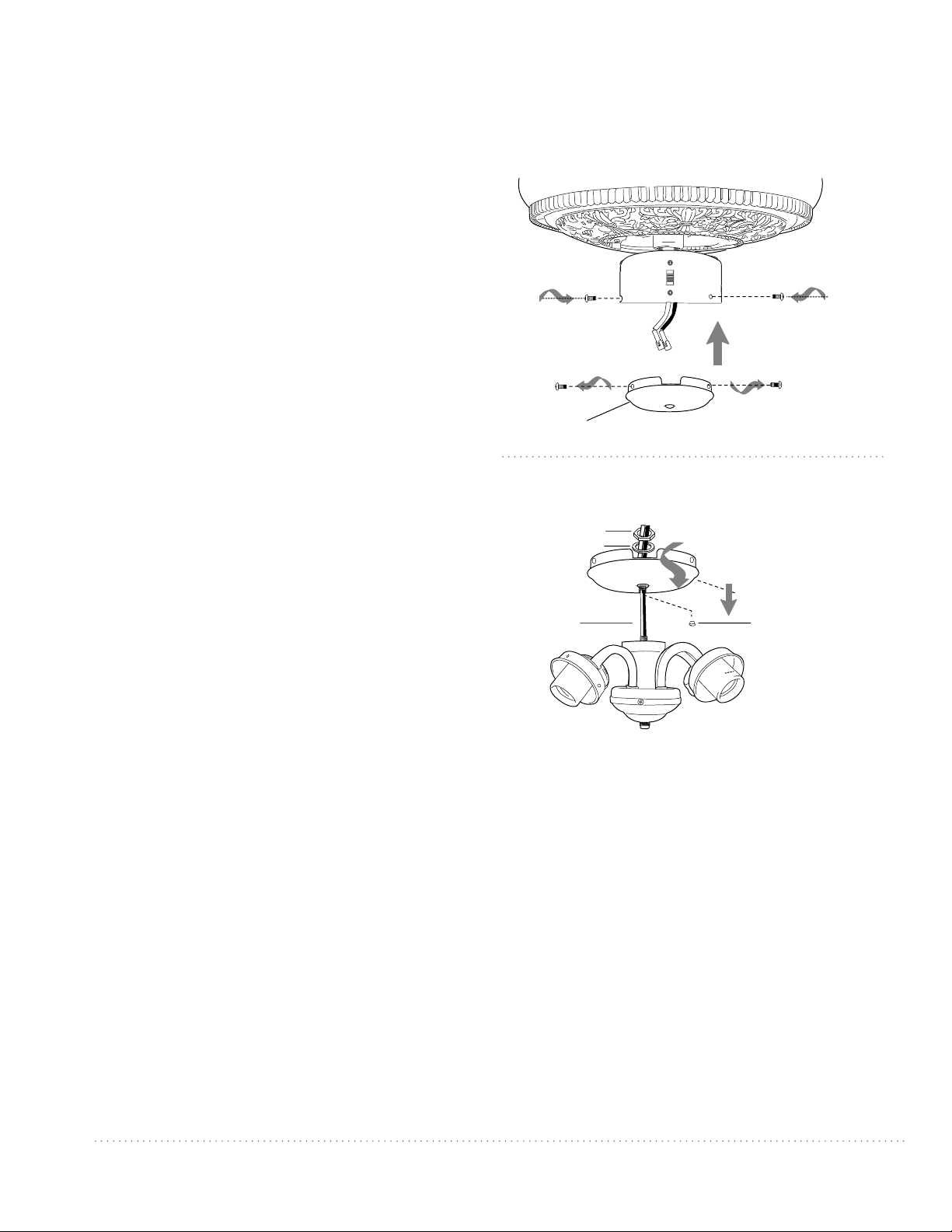

Light Kit Assembly (Optional). pgs.8 - 9
Testing Your Fan. pg. 9
Troubleshooting. pg. 10
Warranty.pg. 10
Parts Replacement. pg. 10
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
Manor
page 1

SAFETY TIPS.
page 2
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel
before you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND
SAVE THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different
colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate,and at least
seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35
pounds (16 kilograms). The outlet box must be supported directly by the building structure. Use only ETL or
UL listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire,electrical shock, or personal injury, mount to the outlet box marked "Acceptable
for Fan Support of 15.9 kg (35 lbs) or less," and use the mounting screws provided with the outlet box. Most outlet
boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire,electrical shock, or personal injury, wire connectors provided with this fan are
designed to accept only one 12 gauge house wire and two lead wires from the fan.If your house wire is larger than 12
gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an electrician for
the proper size wire connectors to use.
5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be ETL or UL listed
and marked suitable for use with the model fan you are installing. Switches must be ETL or UL general use
switches. Refer to the instructions packaged with the light kits and switches for proper assembly.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into
the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or
control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a
loud humming noise from fan.] (Note:This fan is suitable for use with remote control.)
8. Do not operate the reverse switch until the fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do
not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades.A dry dust cloth or lightly dampened cloth
will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than
those provided with this fan will void the warranty.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense and caution are necessary
factors in the installation and operation of this fan.

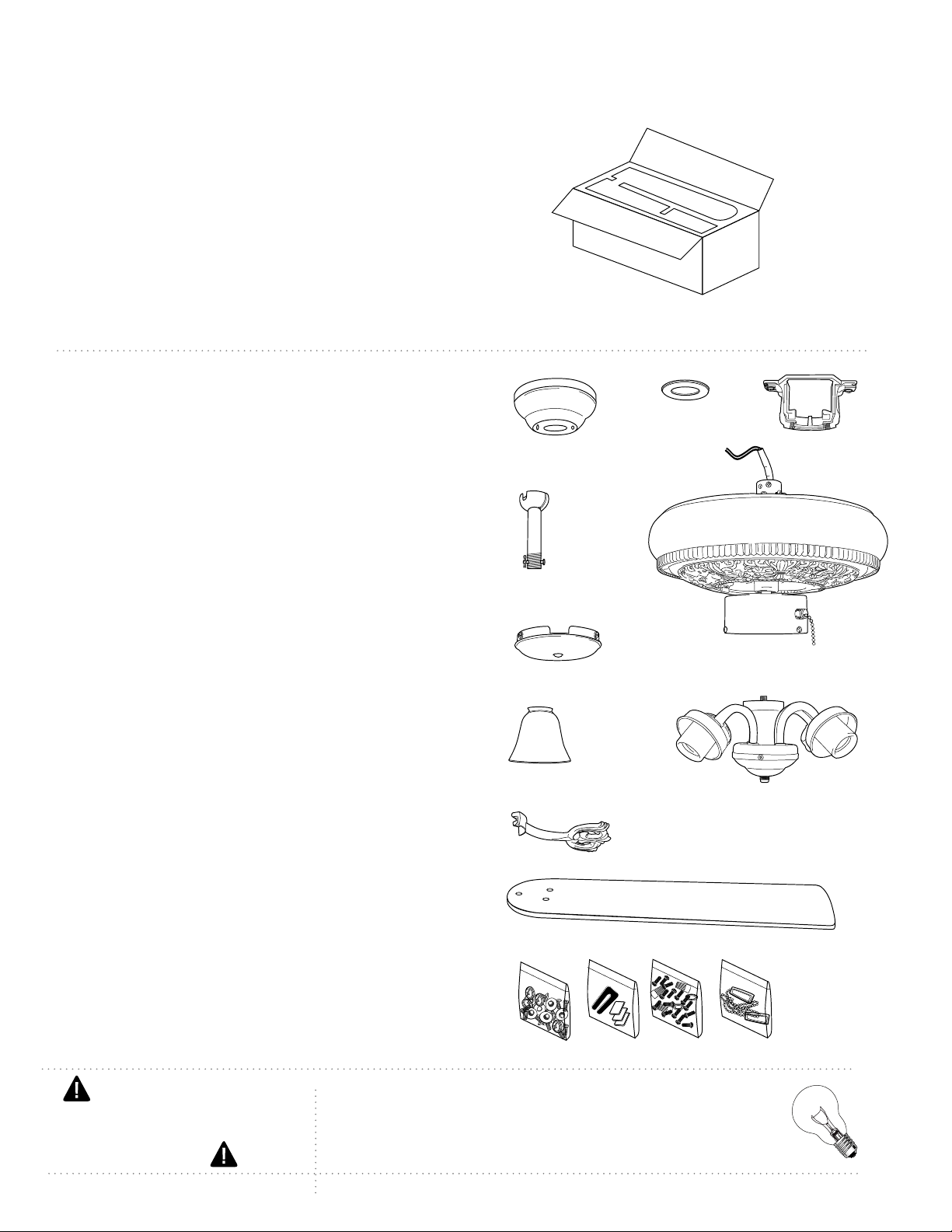

2. Parts Inventory.
a. canopy. 1 piece
b. canopy cover (in hardware pack). 1 piece
c. hanging bracket. 1 piece
d. downrod and hanging ball (with pin & clip).
1 piece
e. motor housing. 1 piece
f. switch housing cap. 1 piece
g. glass shade. 4 pieces
h. light kit fitter. 1 piece
i. blade arm. 5 pieces
j. blade. 5 pieces
k. hardware packs
abc
d
f
gh
i
j
1. Unpacking Your Fan.
Carefully open the packaging.Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
page 3
required bulbs:
4 x 40 watt max. candelabra base bulbs
(included)
IMPORTANT REMINDER: You must
use the parts provided with this fan
for proper installation and safety.
e
k

4. Hanging Bracket Installation.
page 4
ON
OFF
ON
OFF
3. Installation Preparation.
To prevent personal injury and damage,ensure
that the hanging location allows the blades a
clearance of 7 ft. (2.13m) from the floor and 30in.
(76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).
Installation requires these tools:
Phillips screwdriver, flat-head screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters,and rated electrical tape. Vaulted ceiling
angle is not to
exceed 20 degrees.
downrod
installation flushmount
installation
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
blade edge
7 feet
(2.13m) (76cm)
30
inches
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling.The
hanging length can be extended by purchasing
a longer downrod (0.5in./1.27cm diameter).
Other installation, such as flushmount, is not
available for this fan.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and
can support the full weight of the fan. Ensure outlet box is
clearly marked "Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do so can
result in serious injury.
CAUTION: Be sure outlet box is grounded and that a ground
wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.
*Note: It is very important that you use the proper hardware
when installing the hanging bracket as this will support the
fan.
hanging bracket
spring washers
outlet box screws
flat washers

page 5

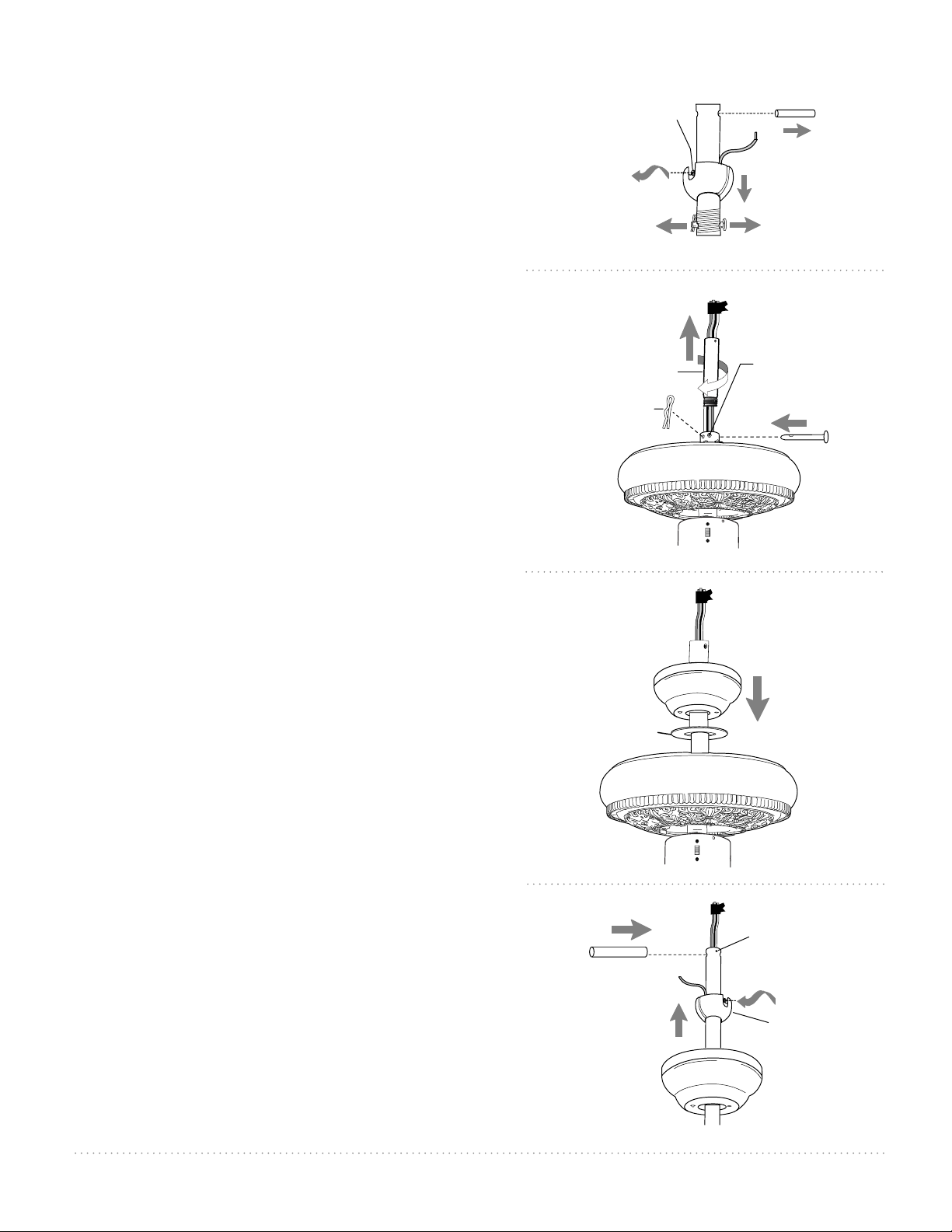

5. Fan Assembly.
diagram 2
diagram 1
diagram 4
downrod
electrical wiring
yoke set screw
and nut
pin
clip
set screw
hanging ball
stop pin
pin
clip
set screw hole
hanging ball
stop pin
diagram 3
canopy
motor
housing
downrod
Remove hanging ball from downrod provided
by loosening set screw on hanging ball.
Remove pin and clip. Lower hanging ball and
remove stop pin.Then slide hanging ball off
downrod. [Refer to diagram 1.]
Loosen yoke set screws and nuts at top of
motor housing. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of
electrical tape to the ends of the electrical
wires--this will keep the wires together when
threading them through the downrod. [Refer to
diagram 2.]
Determine the length of downrod you wish to
use.Thread electrical wires through threaded
end of downrod and pull extra wire slack from
the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke
until holes for pin and clip in downrod align
with holes in yoke--make sure wires do not get
twisted. Re-insert pin and clip that were
previously removed. Tighten yoke set screws
and nuts securely. [Refer to diagram 2.]
Locate canopy cover in hardware pack. Slide
canopy cover and canopy over downrod. [Refer
to diagram 3.] (Note: Canopy cover must be
turned with shiny side toward the motor
housing.)
Thread wires through hanging ball and then
slide hanging ball over downrod--the top of
the downrod should be noted as having a set
screw hole; use this hole when setting the set
screw. Insert stop pin into top of downrod and
raise hanging ball. Be sure stop pin aligns with
slots on the inside of the hanging ball.Tighten
set screw securely. [Refer to diagram 4.]
WARNING: Failure to tighten set screw (on
hanging ball) completely could result in the fan
becoming loose and possibly falling.
["Fan Assembly" continued on next page.]
canopy cover

page 6
With the hanging bracket secured to the outlet box and
able to support the fan, you are now ready to hang your fan.
Grab the fan firmly with two hands. Slide downrod through
opening in hanging bracket and let hanging ball rest on the
hanging bracket.Turn the hanging ball slot until it lines up
with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball with tab in
hanging bracket may result in serious injury or death.
Tip: Seek the help of another person to hold the stepladder
in place and to lift the fan up to you once you are set on the
ladder.
hanging ball slot
hanging bracket tab
5. Fan Assembly. (cont. )
NOTE: The important safety precautions and instructions appearing
in the manual are not meant to cover all possible conditions and
situations that may occur. It must be understood that common sense
and caution are necessary factors in the installation and operation
of this fan.
6.Wiring.
WARNING: Turn off circuit breakers to current fixture
from breaker panel and be sure operating light switch
is turned to the OFF position.
CAUTION: Be sure outlet box is properly grounded and
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code. If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to below, please use a qualified electrician.
Note: Excess lead wire length from the fan can be
cut to the desired length and then stripped.
When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK and BLUE wire from fan to BLACK
wire from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together from
fan to BARE/GREEN wire from ceiling with wire
connector provided.
If you intend to control the fan light with a separate
light switch, connect BLUE wire from fan to the
BLACK (or RED) supply from the independent switch.
* Wrap each wire connector separately with electrical
tape as an extra safety measure.
This fan is remote control adaptable (remote
control sold separately).
black
black
white
white
blue
black supply wire
ground
(green
or bare)
white supply wire
*
from ceiling
from fan
ground
(green or bare)

page 7
8. Blade Assembly.
motor housing
blade arm
blade
blade attachment
screws and washers
blade arm
screws
lock washers
WARNING: To reduce the risk of serious bodily
injury, DO NOT use power tools to assemble the
blades.If overtightened, blades may crack and break.
Time Saver: Washers for blade screws can be set on
each blade screw prior to installing blades.
Locate 15 blade attachment screws and washers in
hardware pack.Hold blade arm up to blade and
align holes.Insert 3 blade attachment screws (along
with washers) with fingers first and then tighten
screws securely with a Phillips screwdriver. Repeat
for the remaining blades.
Remove blade arm screws and lock washers from
underside of motor. If plastic motor locks are
installed with blade arm screws, discard plastic
motor locks (save blade arm screws and lock washers
to secure blade arms). Align blade arm holes with
motor screw holes and attach blade arm with lock
washers and blade arm screws. Before securing
screws permanently, repeat this procedure with
remaining blade arms. Securely tighten all screws.
Note:Tighten blade arm screws twice a year.
plastic
motor
lock
7. Canopy Assembly.
Locate 2 screws on underside of hanging bracket
and remove screw closest to the open end of the
hanging bracket. Partially loosen the other screw.
Lift canopy to hanging bracket. Place rounded part
of slotted hole in canopy over loosened screw in
hanging bracket and push up.Twist canopy to lock.
Re-insert screw that was removed and then tighten
both screws securely.
Slide canopy cover up to canopy, aligning rounded
part of slotted holes in canopy cover with
screwheads in bottom of canopy.Turn canopy cover
to the right (clockwise) until it stops.
screw
canopy
hanging bracket
screw
canopy cover

page 8
9. Light Kit Assembly (Optional).
switch housing
motor
housing
Remove 3 screws and star washers from switch
housing cap.
If you wish to use your fan WITHOUT the light kit,
align holes in switch housing cap with holes in
switch housing. (Note: The gap on the top edge of
the switch housing cap must align with the reverse
switch on the switch housing for the proper fit.)
Secure switch housing cap with 3 screws that were
just removed. Please proceed to Section 11 on the
following page to complete installation without
light kit.
If you wish to use your fan WITH the light kit,
locate BLACK (or BLUE) and WHITE wires in
switch housing labeled FOR LIGHT. Remove and
discard plastic that holds these 2 wires together.
Remove the hex nut and lock washer from
threaded rod in light kit fitter. Punch center cap
out of switch housing cap with a screwdriver. Feed
wires from light kit fitter through center hole in
switch housing cap. Screw switch housing cap
onto threaded rod on light kit fitter followed by
lock washer and hex nut.Tighten hex nut over
lock washer for a secure fit.
["Light Kit Assembly" continued on next page.]
switch housing
cap
switch housing cap
hex nut
lock washer
light kit fitter
center cap
threaded
rod

page 9
It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable).Test fan speeds with the pull chain
on switch housing. Start at the OFF position (no blade
movement).First pull will set the fan to HI.Second pull will
set the fan to MEDIUM.Third pull will set the fan to LOW.
Fourth pull will re-set the fan to OFF setting.Test lights
with pull chain in the middle.If fan and/or lights do (does)
not function, please refer to "Troubleshooting" section to
solve any issues before contacting Customer Service.
Turn fan completely off before moving the reverse switch.
Set reverse switch to recirculate air depending on the
season:
- DOWN position in summer (diagram 1)
- UP position in winter (diagram 2)
A ceiling fan will allow you to raise your thermostat setting
in summer and lower your thermostat setting in winter
without feeling a difference in your comfort.
Important: Reverse switch must be set either completely
UP or completely DOWN for fan to function. If the reverse
switch is set in the middle position (diagram 3),fan will
not operate.
Attach pull chain extensions supplied or custom pull chain
extensions (sold separately) to the ends of the pull chains.
11.Testing Your Fan.
9. Light Kit Assembly (Optional).(cont.)
Connect BLACK (or BLUE) wire from switch
housing to BLACK wire from light kit fitter.
Connect WHITE wire from switch housing to
WHITE wire from light kit fitter. Be sure that
molex connections snap together securely.
Align holes in light kit fitter with holes in switch
housing. (Note:The gap on the top edge of the
switch housing cap must align with the reverse
switch on the switch housing for the proper fit.)
Attach light kit fitter with screws that were
removed on previous page.Securely tighten all
3 screws with a Phillips screwdriver.
Attach 4 glass shades using thumbscrews
provided in one of the hardware packs. Do NOT
overtighten thumbscrews as glass may crack or
break.
Install 4 candelabra base 40 watt max. bulbs
(included).
Important:When replacing bulbs, please allow
bulb(s) and glass shade(s) to cool down before
touching them.
diagram 1 diagram 2 diagram 3
switch
housing
motor
housing
pull chain extension
for fan
reverse
switch
black wire
black
(or blue)
wire
white
wire
molex connections
white wire
thumb-
screws
glass shade
light kit fitter
bulb
light pull chain
extension

Troubleshooting. Warranty.
page 10
Parts Replacement.
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan.
2.Verify that reverse switch is set completely in
either direction.
3. Check that fan is wired properly.
Problem: Light kit (optional) not lighting.
Solutions:
1. Check wall switch to fan.
2. Check that bulbs are installed correctly.
3. Check that wires in canopy are wired properly.
4.Verifty that molex connections in switch
housing are connected properly.
Problem: Fan operates but lights fail (if
applicable).
Solutions:
1. Check that bulbs are installed correctly.
2. Check to be sure wires in canopy are wired
properly.
3.Verify that molex connections in switch
housing are connected properly.
4. Replace defective bulbs with same type of
bulb.
Problem: Lighting source (up-light, down-light
or both) not functioning.
Solution:
Wattage Limiting Device has interrupted the
flow of electricity to the light source.Ensure
bulbs total no more than 190W in the light
source.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit in one of the hardware
packs. If no blade balancing kit is provided,
please call Customer Support,1-800-486-4892, to
request one.
2. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball is
tightened securely.
WARNING: Failure to disconnect power supply prior to
troubleshooting any wiring issues may result in serious
injury.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
PWLI1908
CRAFTMADE™ LIFETIME LIMITED WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY: CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship.Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid,to Craftmade. We will repair
or ship you a replacement fan,and we will pay the return
shipping cost.
5-YEAR WARRANTY: CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries.We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser, if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever.This limitation
as to consequential damages shall not apply in states
where prohibited.

peso neto del ventilador: 10,7 kg (23,59 lb)
página 1
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACIÓN FUTURA
Guía de instalación
Para modelo:
MAN52-4 luces
Índice de materias:
Sugerencias de seguridad. Pág. 2
Desempaquetado del ventilador. Pág. 3
Inventario de piezas. Pág. 4
Preparación para la instalación.Pág.4
Instalación del soporte de montaje.Pág.4
Ensamblaje del ventilador. Págs.5 - 6
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa.Pág.7
Colocación de las aspas. Pág.7
Instalación del juego de luz (opcional). Págs. 8 - 9
Verificación del funcionamiento del
ventilador. Pág. 9
Localización de fallas. Pág. 10
Garantía. Pág. 10
Piezas de repuesto. Pág. 10
IMPRESO EN CHINA
Manor

SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal
o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR
SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCIÓN: para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del
ventilador que tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de
la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un
electricista calificado
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación
de las aspas y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe
instalar el ventilador para que las aspas queden a una distancia de por lo menos 76 centímetros (30 pulgadas) de
las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener
por lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio.
Sólo usar cajas de salida registradas con ETL o UL que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en
inglés).
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lbs) or less"] y
utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que normalmente se usan para
sostener los aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible que las tenga que
reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador.
Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el tamaño correcto de
conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo ETL o UL y también deben indicar que sirven para uso con este ventilador. Los
interruptores deben ser interruptores de uso general ETL o UL. Referirse a las instrucciones incluidas con el juego
de luz y los interruptores para ensamblarlos correctamente.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas,los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: para reducir el riesgo de incendio o descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causará
un zumbido recio del ventilador.] (Nota: este ventilador sí sirve para usar con control remoto.)
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal,no doblar los brazos de las aspas durante el ensamblaje ni durante
la instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para
su limpieza general.
ADVERTENCIA: para reducir el riesgo de daño corporal,usar sólo las piezas provistas con este ventilador. Al usar piezas
DISTINTAS a las provistas con este ventilador se invalidará la garantía.
NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.
página 2

a. cubierta decorativa. 1 unidad
b. tapa de la cubierta decorativa (en paquete de
artículos de ferretería). 1 unidad
c. soporte de montaje.1 unidad
d. tubo y bola que sirve para colgar (con perno y
clavija). 1 unidad
e. bastidor del motor. 1 unidad
f. cubierta de la caja de encendido. 1 unidad
g. pantalla de vidrio. 4 unidades
h. conectador para el juego de luz. 1 unidad
i. brazo para el aspa.5 unidades
j. aspa. 5 unidades
k. paquetes de artículos de ferretería
página 3
bombillas necesarias:
4 bombillas de base candelabro de 40 vatios máx.
(incluidas)
1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente.Sacar los artículos
del embalaje.Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado.Guardar la
caja de cartón o el empaquetamiento original en caso
de que tenga que mandar el ventilador para alguna
reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
2. Inventario de piezas.
RECORDATORIO IMPORTANTE:
se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
abc
d
f
gh
i
j
e
k

página 4
3. Preparación para la instalación.
Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips,destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
borde del aspa
2,13m
(7 pies)
76cm
(30
pulg.)
El ángulo de inclinación
de un techo abovedado
no debe exceder los
20 grados.
instalación
con tubo instalación al ras
con el techo
12 pies - 20 pies
12 pies - 20 pies
3,66m - 6,1m
3,66m - 6,1m
4. Instalación del soporte de montaje.
ON
OFF
ON
OFF
Se puede colgar este ventilador con tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.).
No hay ningún otro tipo de instalación,como al ras
con el techo, disponible para este ventilador.
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: no desconectar el suministro de fuerza antes de
la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada a
la estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja de salida indique
claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si
no, se debe reemplazar con una caja de salida aprobada. El no
hacer el cambio si es necesario puede resultar en lesiones graves.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales,las arandelas de resorte y las arandelas planas de su
nueva o existente caja de salida.*Si hace la instalación en un
techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo.Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
soporte de montaje
tornillos de la
caja de salida
arandelas planas
arandelas de resorte

página 5
5. Ensamblaje del ventilador.
tornillo de
fijación
bola que sirve
para colgar
clavija
diagrama 2
diagrama 1
diagrama 4
tubo
cableado
perno
clavija
perno de tope
perno
perno
de tope
diagrama 3
tubo
tornillo de fijación
del cuello y tuerca
cubierta
decorativa
bastidor
del motor
agujero para el
tornillo de fijación
bola que sirve
para colgar
Quitar la bola que sirve para colgar del tubo,
aflojando el tornillo de fijación de la bola que sirve
para colgar. Quitar el perno y la clavija. Bajar la bola
que sirve para colgar y sacar el perno de tope.
Quitar la bola que sirve para colgar deslizándola.
[Referirse al diagrama 1].
Aflojar los tornillos de fijación del cuello y las
tuercas en la parte superior del bastidor del motor.
[Referirse al diagrama 2].
Sugerencia: para preparar los cables para pasarlos
por el tubo, poner un pedacito de cinta aisladora
en la punta de los cables--esto mantendrá los
cables juntos al pasarlos por el tubo. [Referirse al
diagrama 2].
Determinar el largo del tubo que desea usar. Pasar
los cables del ventilador a través del extremo
roscado del tubo y con cuidado jalar el cableado
en exceso por la parte de arriba del tubo. [Referirse
al diagrama 2].
Enroscar el tubo en el cuello del bastidor del motor
hasta alinear los agujeros para el perno y la clavija
en el tubo con los del cuello—asegurarse de que no
se tuerzan los cables. Volver a introducir el perno y
la clavija que se quitaron anteriormente. Apretar
los tornillos de fijación del cuello y la tuerca
completamente. [Referirse al diagrama 2].
Localizar la tapa de la cubierta decorativa en uno
de los paquetes de artículos de ferretería. Deslizar
la tapa de la cubierta decorativa y la cubierta
decorativa por el tubo. [Referirse al diagrama 3].
(Nota: se tiene que voltear la tapa de la cubierta
decorativa para que el lado brillante dé al bastidor
del motor).
Pasar los cables por la bola que sirve para colgar;
luego deslizar la bola que sirve para colgar sobre el
tubo--la parte de arriba del tubo debe tener el
agujero para el tornillo de fijación en ese extremo;
usar ese agujero al colocar el tornillo de fijación.
Introducir el perno de tope en la parte de arriba del
tubo y subir la bola que sirve para colgar.
Asegurarse de que el perno de tope se ponga en
línea con las ranuras dentro de la bola que sirve
para colgar. Apretar bien el tornillo de fijación.
[Referirse al diagrama 4].
ADVERTENCIA: si no se aprieta bien el tornillo de
fijación (en la bola que sirve para colgar) es posible
que se afloje el ventilador y se caiga.
["Ensamblaje del ventilador" continúa en la
página siguiente].
tapa de la cubierta
decorativa

página 6
Ya que esté sujetado el soporte de montaje a la caja de salida y capaz
de apoyar el ventilador, usted está listo para colgar el ventilador.
Agarrar el ventilador firmemente con las dos manos.Deslizar el tubo
por la abertura del soporte de montaje y dejar que se detenga la
bola en el soporte de montaje.Girar la bola que sirve para colgar
hasta que la ranura de la bola se alinee con la parte saliente del
soporte de montaje.
ADVERTENCIA:no alinear la ranura en la bola que sirve para colgar
con la parte saliente del soporte de montaje puede causar lesiones
graves o la muerte.
Sugerencia: solicitar ayuda de otra persona para mantener la
escalera sujeta y le suba el ventilador cuando usted ya esté
preparado en la escalera para colgarlo.
parte saliente del
soporte de montaje
ranura en la bola que
sirve para colgar
5. Ensamblaje del ventilador. (cont.)
NOTA: no se debe concluir que las precauciones de seguridad importantes
e instrucciones en este manual van a abarcar todas las condiciones y
situaciones posibles que puedan ocurrir. Se debe entender que el sentido
común y la precaución son factores necesarios en la instalación y la
operación de este ventilador.
6. Instalación eléctrica.
ADVERTENCIA : apagar los cortacircuitos en el panel de
electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor
a tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico.Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación,favor de
consultar a un electricista calificado.
Nota: si la longitud del alambrado que sale del ventilador es
demasiado,se puede cortar al largo deseado y luego pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte de
montaje,se puede hacer la instalación eléctrica como sigue:
Conectar el cable NEGRO y el AZUL del ventilador al cable
NEGRO que sale del techo con un conector para cable
provisto. Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable provisto.
Conectar todos los CONDUCTORES A TIERRA (VERDES)
del ventilador al cable PELADO/VERDE del techo con un
conector para cable provisto.
Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador al
conductor NEGRO (o ROJO) que corresponde al interruptor
independiente.
Este ventilador es adaptable para usar con
control remoto (a venta por separado).
toma de tierra
(verde o
pelada)
toma de tierra
(verde o
pelada)
negro
negro
blanco
blanco
azul
alambre conductor negro
alambre conductor blanco
*
del techo
del ventilador
* Como una medida de seguridad adicional,
envolver cada conector para cable con cinta
aisladora.

página 7
8. Colocación de las aspas.
ADVERTENCIA: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas eléctricas
para ensamblar las aspas. Si aprieta demasiado las
aspas, estas podrían agrietarse y quebrarse.
Para ahorrar tiempo: se pueden poner las arandelas en
los tornillos que son para las aspas antes de colocar las
aspas.
Localizar los 15 tornillos para fijar las aspas y 15
arandelas en uno de los paquetes de artículos de
ferretería. Agarrar uno de los brazos para las aspas y
juntarlo con una de las aspas,alineando los agujeros.
Introducir 3 tornillos para fijar las aspas (junto con las
arandelas) con los dedos primero y luego apretar los
tornillos bien con destornillador de estrella Phillips.
Repetir el procedimiento con las demás aspas.
Sacar los tornillos para los brazos para las aspas y las
arandelas de seguridad del lado inferior del motor. Si se
han instalado soportes de plástico con los tornillos para
el brazo para el aspa,desechar los soportes de plástico
(guardar los tornillos para el brazo para el aspa y las
arandelas de seguridad para asegurar los brazos para el
aspa). Alinear los agujeros de uno de los brazos para las
aspas con los agujeros para los tornillos en el motor y
fijar el brazo para el aspa con arandelas de seguridad y
tornillos para el brazo para el aspa. Antes de apretar los
tornillos bien, repetir el mismo procedimiento con los
demás brazos para las aspas. Apretar bien todos los
tornillos.
Nota: apretar los tornillos para los brazos para el aspa
dos veces al año.
bastidor
del motor
brazo para
el aspa
aspa
arandelas de
seguridad tornillos para el
brazo para el aspa
tornillos y arandelas
para fijar el aspa
soporte
de plástico
del motor
7. Colocación de la cubierta decorativa.
Localizar los 2 tornillos en la parte inferior del soporte de
montaje y quitar el tornillo que está localizado más cerca del
extremo abierto del soporte de montaje.Aflojar parcialmente
el otro tornillo. Elevar la cubierta decorativa hasta el soporte
de montaje.Poner la parte redondeada del agujero con
ranura en la cubierta decorativa encima del tornillo aflojado
en el soporte de montaje y empujar hacia arriba. Girar la
cubierta decorativa para cerrarla.Volver a introducir el tornillo
que se quíto y luego apretar ambos tornillos.
Subir la tapa de la cubierta decorativa hasta la cubierta
decorativa, alineando la parte redondeada de los agujeros
con ranura en la tapa de la cubierta decorativa con las
cabezas de tornillo en el fondo de la cubierta decorativa.Girar
la tapa de la cubierta decorativa a la derecha (en el sentido de
las agujas del reloj) hasta que ya no gire.
cubierta
decorativa
soporte de
montaje
tornillo
tornillo
tapa de la cubierta
decorativa

página 8
9. Instalación del juego de luz (opcional).
Quitar los 3 tornillos y las arandelas de estrella de la
cubierta de la caja de encendido.
Si desea utilizar el ventilador SIN el juego de luz,
alinear los agujeros en la cubierta de la caja de
encendido con los agujeros en la caja de encendido.
(Nota: la abertura en el borde superior de la cubierta
de la caja de encendido debe alinearse con el
interruptor de reversa en la caja de encendido para
que se ajuste bien.) Asegurar la cubierta de la caja de
encendido con los 3 tornillos que apenas se
quitaron. Favor de pasar a la sección 11 en la página
siguiente para terminar la instalación SIN el juego de
luz.
Si desea utilizar el ventilador CON el juego de luz,
localizar los cables NEGRO (o AZUL) y BLANCO en la
caja de encendido con la etiqueta "FOR LIGHT"
(PARA LA LUZ). Quitar y tirar el plástico que liga los
2 cables.
Quitar la tuerca hexagonal y la arandela de
seguridad de la varilla roscada del conectador para el
juego de luz. Perforar la cubierta de la caja de
encendido con destornillador en el centro para que
se caiga la tapa. Pasar los cables del conectador para
el juego de luz por el agujero de en medio de la
cubierta de la caja de encendido. Atornillar la
cubierta de la caja de encendido en la varilla roscada
y luego bajar la arandela de seguridad y la tuerca
hexagonal que se quitaron anteriormente. Apretar la
tuerca hexagonal encima de la arandela de
seguridad para que queden bien ajustados.
["Instalación del juego de luz" continúa en la
página siguiente].
bastidor
del motor
caja de
encendido
cubierta de la
caja de encendido
cubierta de la
caja de encendido
conectador
para el juego
de luz
tapa
varilla
roscada
arandela de
seguridad
tuerca
hexagonal

9. Instalación del juego de luz (opcional). (cont.)
11.Verificación del funcionamiento
del ventilador.
Conectar el cable NEGRO (o AZUL) de la caja de
encendido al cable NEGRO del conectador para el juego
de luz. Conectar el cable BLANCO de la caja de encendido
al cable BLANCO del conectador para el juego de luz.
Asegurarse de que las conexiones molex se cierren bien
con un clic.
Alinear los agujeros en el conectador para el juego de luz
con los agujeros en la caja de encendido. (Nota: La
abertura en el borde superior de la cubierta de la caja de
encendido debe alinearse con el interruptor de reversa en
la caja de encendido para que se ajuste bien.) Fijar el
conectador para el juego de luz con los tornillos que se
quitaron en la página anterior. Apretar los 3 tornillos con
un destornillador de estrella Phillips.
Fijar las 4 pantallas de vidrio utilizando los tornillos de
mariposa que se encuentran en uno de los paquetes de
artículos de ferretería. NO apretarlos demasiado puesto que
el vidrio se puede rajar o romper.
Instalar 4 bombillas de base candelabro de 40 vatios máx.
(incluidas).
Importante: Cuando necesite reemplazar las bombillas,
favordejar que se enfríen la(s) bombilla(s) y la(s)
pantalla(s) de vidrio antes de tocarlas.
bastidor
del motor
Se le recomienda poner el ventilador a prueba antes de terminar la
instalación. Regresar la corriente de electricidad en el cortacircuitos y
encender el interruptor de la luz en la pared (si se aplica). Verificar las
velocidades del ventilador con la cadena de encendido en la caja de
encendido. Empezar en estado de APAGADO (sin movimiento de las
aspas). Con el primer tirón el ventilador estará en marcha ALTA. El
segundo tirón pondrá el ventilador en marcha MEDIA. El tercer tirón
bajará el ventilador a marcha BAJA. Con el cuarto tirón se APAGARÁ
el ventilador de nuevo. Poner a prueba las luces jalando la cadena de
encendido de en medio. Si el ventilador y/o las luces no funciona(n),
favor de referirse a la sección "Localización de fallas" para resolver
cualquier asunto antes de comunicarse con el Servicio al cliente.
Apagar el ventilador completamente antes de mover el interruptor
de reversa. Regularlo para que se circule bien el aire dependiendo
de las estaciones del año:
- posición ABAJO en verano (diagrama 1)
- posición ARRIBA en invierno (diagrama 2)
Un ventilador de techo le permitirá subir el termostato en verano y
bajarlo en invierno sin notar una diferencia en su comodidad.
Importante: Hay que mover el interruptor de reversa o
completamente hacia ARRIBA o completamente hacia ABAJO para que
funcione el ventilador. Si el interruptor de reversa está puesto en la
posición de en medio (diagrama 3), no funcionará el ventilador.
Fijar las extensiones para las cadenas de encendido provistas a las
cadenas de encendido o se pueden usar unas hechas a medida (a la
venta por separado).
diagrama 1 diagrama 2 diagrama 3
cable negro
cable
negro
(o azul)
cable
blanco
cable blanco
bombilla
extensión para
la cadena de
encendido
del ventilador
caja de
encendido
pantalla
de vidrio
interruptor
de reversa
conectador para
el juego de luz
conexiones
molex
extensión
para la cadena
de encendido
de la luz
tornillos
de mariposa
página 9

página 10
Garantía.
Localización de fallas.
ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
Problema: El ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del ventilador.
2.Verificar que el interruptor de reversa del ventilador
está en una sola posición, no en medio de las dos.
3.Verificar la instalación eléctrica del ventilador.
Problema: el juego de luz (opcional) no se ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del ventilador.
2.Verificar que se instalaron correctamente las
bombillas.
3.Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
4. Asegurarse de que se conectaron bien las
conexiones molex en la caja de encendido.
Problema: el ventilador funciona pero las luces no (si
aplica).
Soluciones:
1.Verificar que se instalaron correctamente las
bombillas.
2.Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
3. Asegurarse que se conectaron bien las conexiones
molex en la caja de encendido.
4. Reemplazar bombillas defectuosas con el mismo
tipo de bombilla.
Problema: no funciona la fuente de luz (luz superior,
luz inferior o ambas).
Solución:
El aparato que sirve para limitar el vatiaje ha
interrumpido la corriente eléctrica que va a la fuente
de luz. Asegurarse de que las bombillas en la fuente
de luz no sumen más de 190W.
Problema: el ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas incluido en
uno de los paquetes de artículos de ferretería. Si no se
incluye un juego para balancear las aspas, llamar al
Servicio al cliente,1-800-486-4892, para pedir uno.
2. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.
3. Averiguar que se apretó bien el tornillo de fijación
en la bola que sirve para colgar.
Piezas de repuesto.
Para piezas o información,referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade:
1-800-486-4892
www.craftmade.com
PWLI1908
GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE™:
CRAFTMADE garantiza este ventilador al comprador
original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o
reparará cualquier ventilador que tenga
funcionamiento deficiente debido a defectos en los
materiales o trabajo manual. Comunicarse con el
Servicio al cliente de CRAFTMADE al 1-800-486-4892
para acordar el reenvío del ventilador. Devolver el
ventilador, con los gastos de envío prepagados,a
Craftmade. Nosotros repararemos o reemplazaremos
el ventilador y pagaremos los gastos de envío de
regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o
reparará sin costo al comprador original, cualquier
motor de ventilador que no funcione de manera
satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados,a Craftmade. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo
y Craftmade pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del
uso normal. Las piezas que se utilizan en hacer la
reparación serán facturadas al comprador a los precios
prevalecientes en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el
producto para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras
partes debido al tiempo o exposición al aire marino
bajo esta garantía.
Ni Craftmade ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el
uso impropio de este producto. La compañía no se
hará responsable en ningún caso de ningún daño
emergente por incumplimiento de esta o cualquier
otra garantía expresada o implicada en absoluto. Esta
limitación de daños emergentes no se aplicará en
estados donde es prohibido.
