Dantherm CDP 35 MKII User manual

1
088409 • Version 3.6 • 20.12.2016
CDP 35 / 45 / 65 MKII
Service manual
Rev. 3.6
dk – en – de – fr – ru – it –pt

2
Der tages forbehold for trykfejl og ændringer
Dantherm can accept no responsibility for possible errors and changes
Irrtümer und Änderungen vorbehalten
Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles

3
088409 • Version 3.6 • 20.12.2016
Emne/Topic/Thema/Chapitres/Тема
DA 4
GB 17
DE 30
FR 43
RU 56
IT 69
PT 82
Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorifique,
Холодильный контур/Circuito frigorifero/Circuito frigorífico, CDP35 95
Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorifique,
Холодильный контур/Circuito frigorifero/Circuito frigorífico, CDP45/CDP65 96
Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема
соединений/Schema elettrico/Esquema eléctrico, CDP35 97
Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема
соединений/Schema elettrico/Esquema eléctrico, CDP45 98
Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема
соединений/Schema elettrico/Esquema eléctrico, CDP65 99
Ordforklaring/Legend/Legende/Légende/Легендa/Legenda/Legenda 100
Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Запасные
части/Parti di ricambio, CDP 35 101
Reservedele/spare parts/Ersatzteile/Pièces de rechange/Запасные
части/Parti di ricambio, CDP 45 105
Reservedele/spare parts/Ersatzteile/Pièces de rechange/Запасные
части/Parti di ricambio, CDP 65 109

4
Introduktion
Overblik
Advarsel Det er operatørens ansvar at læse og forstå denne servicemanual og øvrige informatio-
ner samt at anvende den korrekte drifts- og vedligeholdelsesprocedure.
Læs hele manualen, inden aggregatet startes første gang. Det er vigtigt at kende den
korrekte driftsprocedure for aggregatet og alle sikkerhedsforanstaltningerne for at und-
gå mulig skade på materiel og/eller mandskab.
Indhold Denne servicemanual dækker følgende emner:
Emne Se side
Introduktion 4
Generelle oplysninger 5
Produkt- og funktionsbeskrivelse 6
Display 8
Hygrostatstyring 9
Montage- og installationsvejledning 10
Servicevejledning 13
Fejlfindingsvejledning 14
Teknisk information 15
Serviceaftale 16

5
088409 • Version 3.6 • 20.12.2016
Generelle oplysninger
Introduktion Dette afsnit giver dig generel information omkring aggregatet og denne servicemanual.
Manualens vare-
nummer
Denne servicemanual har varenummer 975675.
Målgruppe Servicemanualens målgruppe er de teknikere, der installerer aggregatet samt foretager
forebyggende vedligeholdelse og udskifter dele ved fejl.
Copyright Kopiering af servicemanualen eller dele af den er ikke tilladt uden en skriftlig tilladelse
fra Dantherm A/S.
Forbehold Dantherm A/S forbeholder sig retten til til hver en tid at foretage ændringer og forbed-
ringer på produktet og i servicemanualen uden forudgående meddelelse eller forpligtel-
ser.
EU overensstem-
melseserklæring
Dantherm A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar, at følgende
produkt:
Luftaffugter, type CDP 35/45/65:
som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:
98/37/EEC Maskindirektivet
73/23/EEC Lavspændingsdirektivet
89/336/EEC EMC-direktivet
- og er fremstillet i overensstemmelse med følgende normer:
EN 60335-2-40 Standard for elektriske affugtere
EN 292 Maskinsikkerhed
EN 50081-1-EMC Generisk standard for emission
EN 50082-1 EMC Generisk standard for immunitet
Skive, 16.08.2001
Bortskaffelse Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det
foregå i henhold til nationale love og procedurer for at beskytte miljøet.
Denne affugter indeholder kølemiddel R407C og kompressorolie. Kompressoren skal, i
forbindelse med bortskaffelse, returneres til offentlig godkendt modtagestation.

6
Produkt- og funktionsbeskrivelse

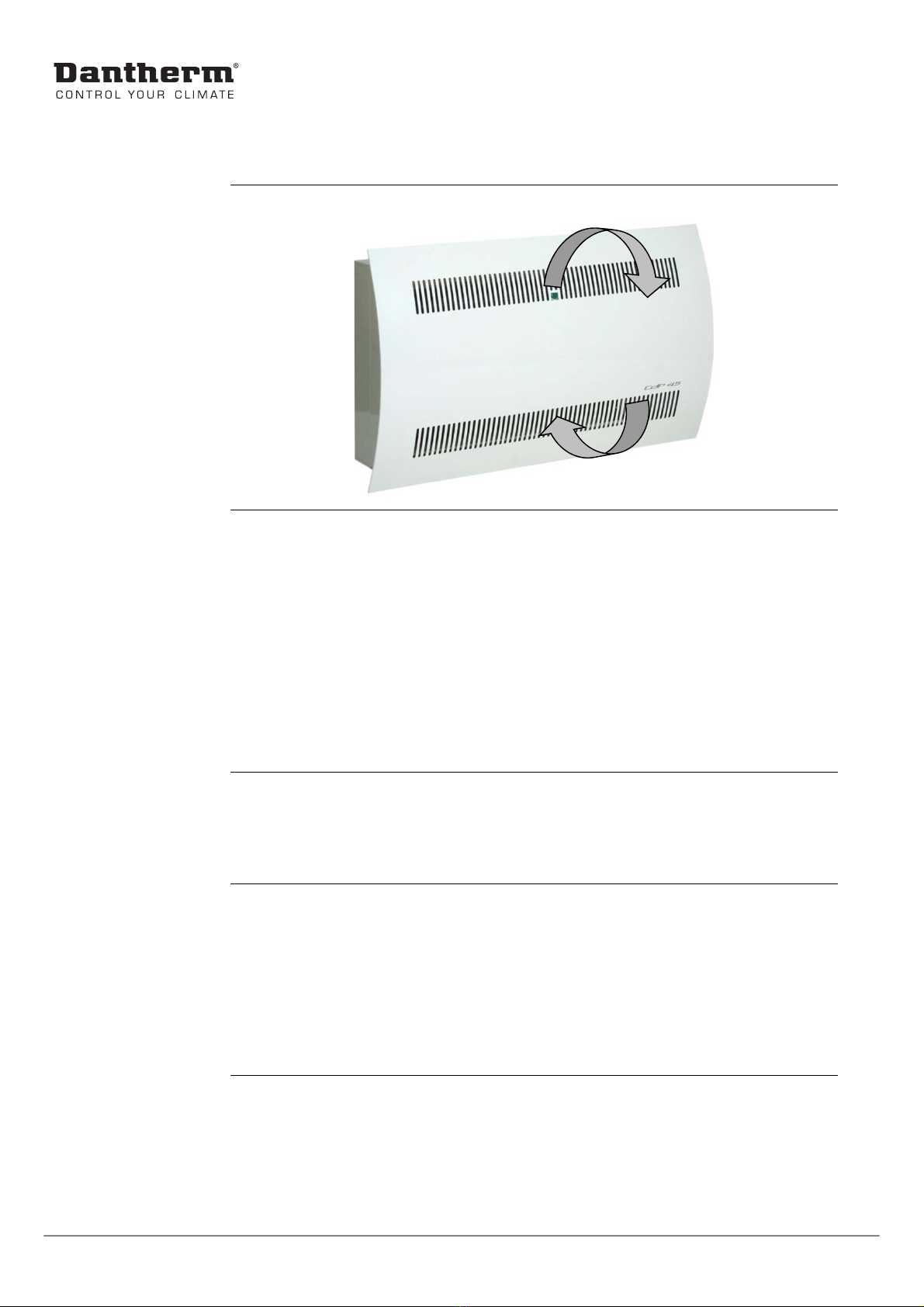

Illustration Illustration af CDP 35/45/65-seriens funktionsprincip:
Sådan fungerer af-
fugteren
CDP 35/45/65 arbejder efter kondensationsprincippet.
Den fugtige rumluft suges ind i affugteren ved hjælp af én, to eller tre ventilatorer.
Inde i fordamperen afkøles luften, og når dens temperatur falder til under dugpunktet,
udkondenseres luftens vanddampe til dråber, som ledes til afløb.
Den tørre og kolde luft ledes videre gennem kondensatoren, hvor den genopvarmes.
Som følge af den varme der frigives ved vanddampenes kondensering samt varmetil-
skuddet, der stammer fra kompressorens driftseffekt, tilføres luften mere varme end
der blev fjernet fra den under afkølingen. Dette varmetilskud svarer omtrent til en tem-
peraturstigning på 5 °C. Ved en stadig cirkulation af rumluften gennem affugteren vil
rumluftens relative fugtighed efterhånden falde, hvorved der opnås en hurtig men skån-
som udtørring.
Ventilatorstyring Når hygrostaten sætter affugteren i drift indkobles ventilatoren/ventilatorerne sammen
med kompressoren.
Hvis man ønske kontinuerlig ventilation – dvs. uafhængig af affugtningen, kan der i sty-
ringen etableres en lus mellem klemme 25 og 26.
Kompressorstyring Start af kompressoren er begrænset af en timer på 6 minutter, der starter, når kompres-
soren tilsluttes. Afbrydes kompressoren, skal timeren være udløbet, før kompressoren
kan starte igen.
Hver gang affugteren har været standset ved afbrydelse af strømmen, via den indbygge-
de eller en ekstern hygrostat, er der i styringen indbygget en tidsforsinkelse på 30 se-
kunder, før affugteren starter igen.
Dette er en sikkerhedsfunktion, som skal beskytte kompressoren mod overbelastning
forårsaget af for højt tryk i kølekredsen ved start.
Fortsættes på næste side
Varm, fugtig luft
Varmere og affugtet luft

7
088409 • Version 3.6 • 20.12.2016
Produkt- og funktionsbeskrivelse, fortsat
Afrimning Falder rumtemperaturen til under 20 °C kan fordamperen efter kort tid rime til.
Når fordamperføleren – som følge af en rumtemperatur under 20 °C – registrerer en
temperatur på under 5 °C, lader den affugteren køre i affugtningsmodus i yderligere 30
minutter. Herefter standser kompressoren og en passiv afrimning begynder, idet venti-
latoren suger rumluft ind over fordamperfladen, som derved langsomt afrimes. Når for-
damperføleren igen registrerer en temperatur over 5 °C genindkobles kompressoren.
Sikkerhedskredsløb Hvis temperaturen ved kondensatoren overstiger 55 °C (f.eks. på grund af ventilatorud-
fald eller hvis rumtemperaturen er højere end 36 °C), stopper kompressoren automatisk.
Dette sker for at undgå en overbelastning af kompressoren. Efter 45 min. starter kom-
pressoren automatisk igen.

8
Display
CDG3-styring CDP-serien er udstyret med en elektronisk CDG3-styring.
Elektronikken styrer alle:
Sikkerhedsfunktioner
Kontrolfunktioner
Tænd-/slukfunktioner
Betydningen af de enkelte lysdioder gennemgås nedenfor.

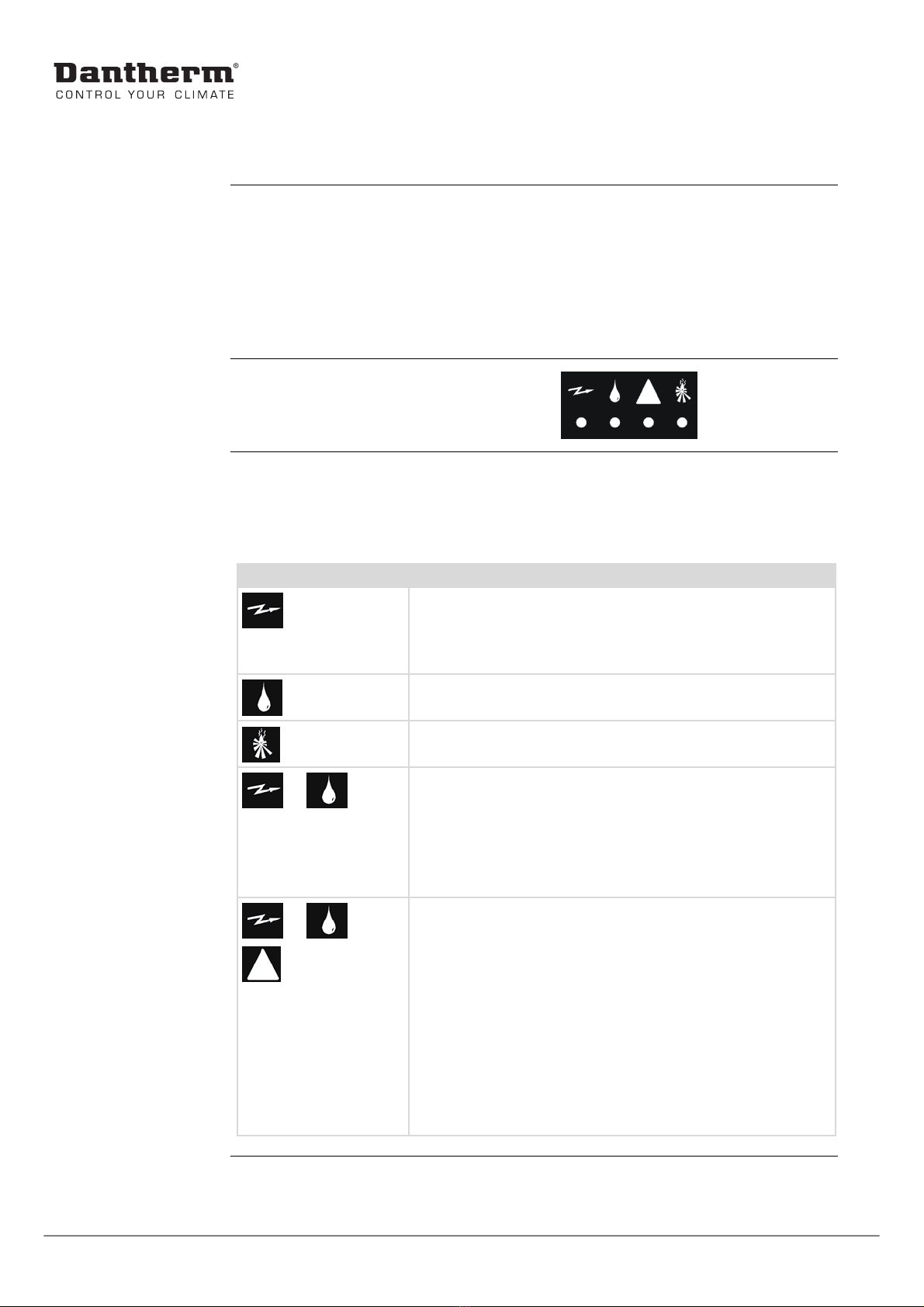

Illustration På siden af affugteren er der et display, der in-
dikerer forskellige driftstilstande.
Denne illustration viser displayet:
Lysdioder Nedenstående giver et overblik over lysdiodernes betydning:
Hvis affugteren afbrydes og genindkobles ved at afbryde og tilslutte strømmen vil lysdi-
oderne på skift lyse grønt, – trekanten dog rødt, inden affugterens driftstilstand fremgår
af displayet.
Del Beskrivelse
Lyser konstant, når affugteren er tilsluttet strømmen
Ved afrimning og eventuel kontinuerlig ventilation er der in-
gen displayindikationer. I disse to driftstilstande vil lynet lyse
konstant grønt for at indikere, at strømmen er tilsluttet
Lyser konstant, når kompressoren er i drift og affugteren af-
fugter
Anvendes ikke i CDP-serien
+ Lyn lyser konstant og dråben blinker:
Når dråben blinker grønt og lynet lyser konstant grønt indi-
kerer dette, at affugteren fungerer, men der har været en fejl
på affugteren via kondensatorføleren.
Den blinkende dråbe slukkes ved at afbryde og genindkoble
affugteren ved afbrydelse og tilslutning af strømmen
+ +
Lyn lyser kontant grønt, dråben blinker grønt, trekant blinker
rødt
Lynet lyser konstant grønt for at indikere, at strømmen er til-
sluttet til anlægget. Lysdioderne med dråben og trekanten
blinker grønt og rødt for at indikere, at der er fejl på affugte-
ren via kondensatorføleren. Registrerer kondensatorføleren
en for høj temperatur på kondensatorfladen afbrydes kom-
pressoren, og affugteren stoppes i 45 minutter, hvorefter af-
fugteren automatisk genindkobles.
Efter genindkoblingen vil lysdioden i trekanten blive slukket,
og dråben vil fortsat blinke. Lynet lyser fortsat grønt

9
088409 • Version 3.6 • 20.12.2016
Hygrostatstyring
Indbygget hygro-
stat
Affugteren er styret af en indbygget hygrostat indstillet på ca. 60 % RF.
Når hygrostaten registrerer en luftfugtighed over 60 % RF indkobles kompressoren og
ventilatoren/ventilatorerne, hvorefter affugtningen begynder. Hygrostaten er placeret
ved siden af fordamperen nederst på kompressorhuset.
Vigtigt Hvis luftfugtigheden er under 60 % RF, vil affugteren ikke starte ved tilslutning af
strømmen!

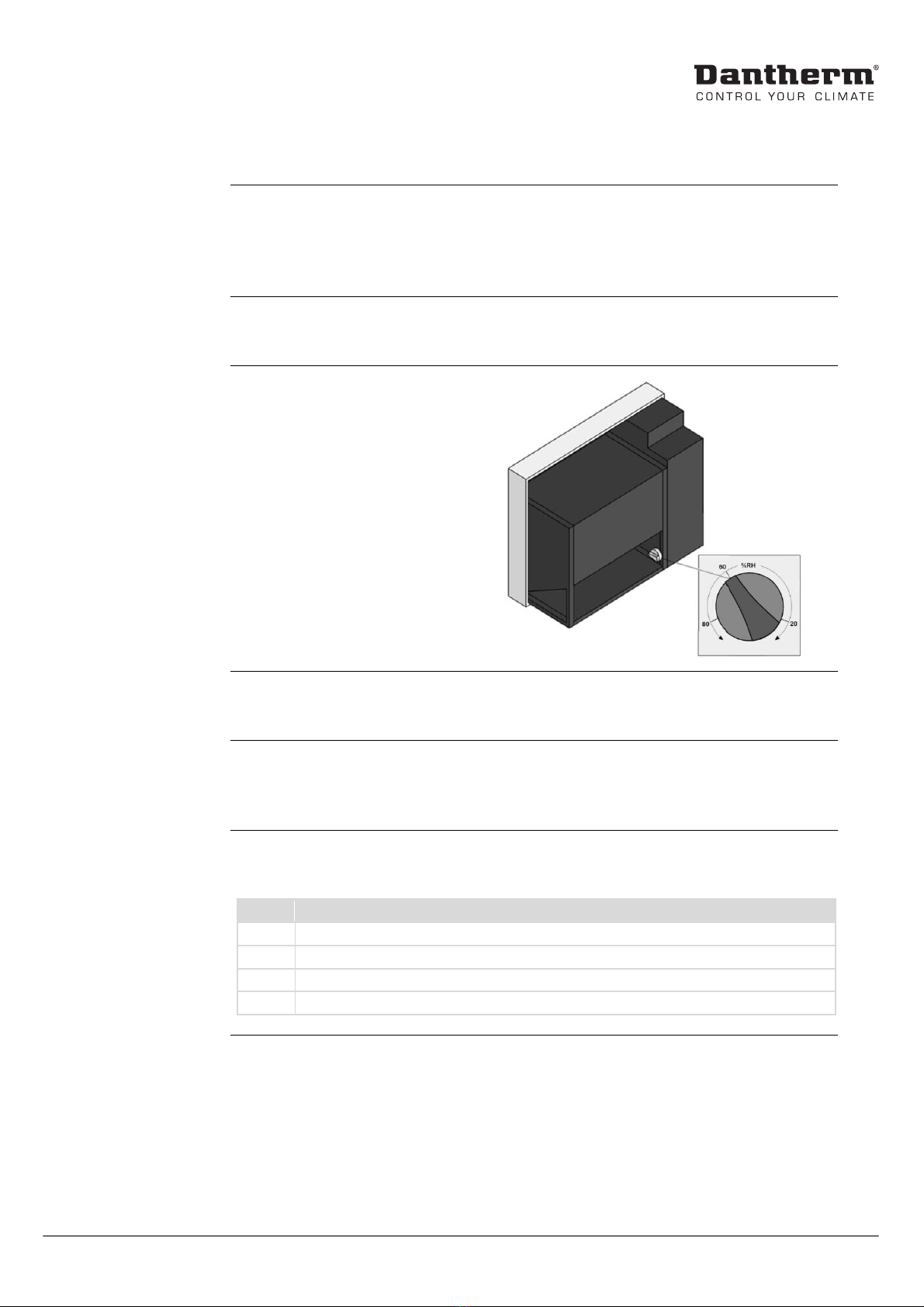

J
ustering af hygro-
staten
Hvis man ønsker, at hygrostaten ind-
stilles på en lavere % RF end de 60 % RF,
skal man dreje justerskruen med uret.
Konstant måling af
fugtighed
Dantherm anbefaler at man tilslutter en ekstern hygrostat for at sikre en konstant må-
ling af fugtigheden i swimmingpoolområdet.
Gentagne justerin-
ger
Ønsker man gentagne gange at kunne justere luftfugtigheden anbefaler Dantherm, at
man monterer en ekstra hygrostat.
Ekstra hygrostat kan leveres som tilbehør.
Tilslutning af eks-
tern hygrostat
Følg denne vejledning for at tilslutte en ekstern hygrostat.
Udgangen til en ekstern hygrostat er 12 V.
Trin Handling
1 Frakobl den indbyggede hygrostat på klemme 21/22
2 Monter den eksterne hygrostat på klemme 21/22
3 Før ledningen til hygrostaten ud gennem bunden af affugteren
4 Monter hygrostaten på den ønskede placering

10
Montage- og installationsvejledning
Introduktion Dette afsnit indeholder alle nødvendige informationer for at kunne montere vægbeslag
og affugter korrekt.
Den elektriske installation er beskrevet nederst i afsnittet.
Ophængning af
CDP 35/45/65
Følg denne vejledning for at hænge CDP 35/45/65 op:
Trin Handling
1 Monter det medfølgende vægbeslag.
Monter vægbeslaget vandret, for at
sikre korrekt kondensafløb
Anbefalet minimumsafstand ved:
Affugter til loft
Affugter til gulv
225 mm
2 Hæng affugteren op
Vigtigt Placer ikke affugteren i nærheden af en varmekilde, fx en radiator
Døre og vinduer skal helst være lukkede, mens affugteren er i brug
For at sikre at rumluften passerer optimalt gennem affugteren, må indblæsningen
og udsugningen ikke være blokeret
Adgang til affugte-
rens styring
Følg denne vejledning for at få adgang til styringen:
Trin Handling
1 Afmonter frontkappen ved at fjerne skruerne (2 stk.) i toppen af affugteren.
Løft kappen lodret op, og træk den vandret væk fra affugteren
2 Fjern skruerne på forsiden af låget på den boks, der er placeret ovenpå kom-
pressoren (styringen er placeret i den boks)
3 Skub låget mod affugterens bagstykke og træk ud over boksen
Der er nu adgang til styringen
Fortsættes på næste side

11
088409 • Version 3.6 • 20.12.2016
Montage- og installationsvejledning, fortsat
t
Afløb for kondens-
vand
Afløbet for kondensvandet er placeret i bunden af affugteren. Affugteren er forsynet
med en slangestuds til en ½’’ fleksibel eller fast afløbsforbindelse. Hvis der vælges afløb
gennem væggen laves der et passende hul i væggen, og kondensafløbsrøret tilsluttes
affugteren før den anbringes på vægbeslaget.
Afløbsledningen skal etableres med et fald på min. 2 % for at sikre, at vandet løber fra
drypbakken.
Som alternativ kan en almindelig kondensatpumpe monteres ved affugterens afløbs-
studs, så kondensvandet pumpes til afløbet.

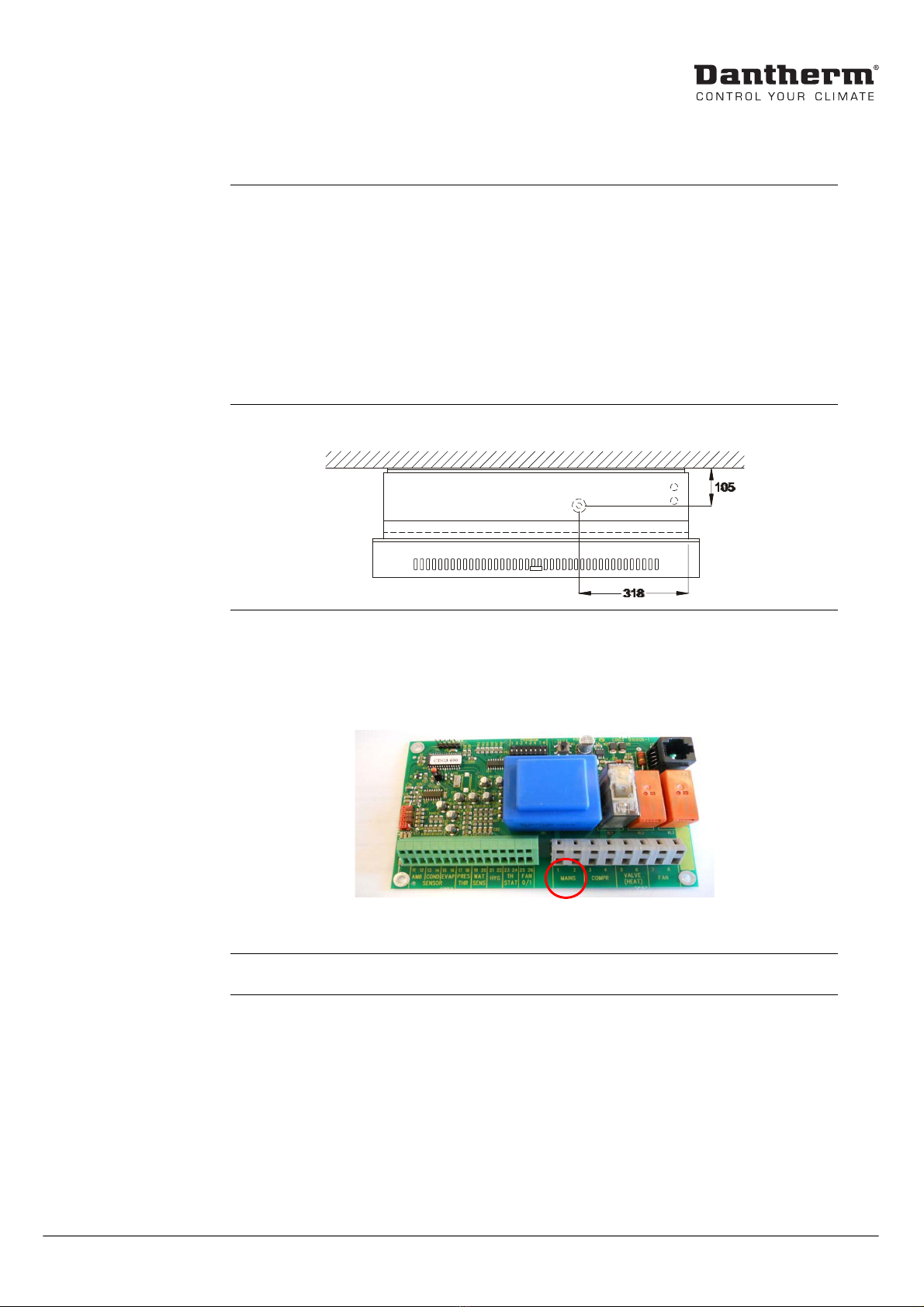

Afløbets placering er vist på tegningen nedenfor, hvor affugteren er set fra oven.
Illustration Afløbets placering:
Tilslutning af
strømforsyningen
Strømforsyningen til affugteren tilsluttes i henhold til typeskiltet. El-diagrammer findes
på siderne 97-99.
AC skal tilsluttes til terminal 1 og 2 på styringen, som er markeret med en rød cirkel på
billedet herunder.
Vigtigt! De lokale forskrifter for elektriske installationer skal overholdes!
Vandkvalitet Anvisninger fra leverandøren af vandbehandlingsanlæggets skal altid overholdes.
Fortsættes på næste side

12
Montage- og installationsvejledning, fortsat
Med tilsætning af
kemikalier
Flg. vejledende grænseværdier er gældende for svømmebassiner med tilsætning af ke-
mikalier:
Kemi ppm
Fri klorindhold 1,0-2,0
Kombinet klorindhold Maks. 1/3 af fri klorindhold
pH 7,2-7,6
Total alkalinitet 80-150
Calcium hårdhed 250-450
Total opløst faststof < 2000
Sulfater < 360
Egenproduktion af
klor
Flg. vejledende grænseværdier er gældende for svømmebassiner med egenproduktion
af klor:
Kemi ppm
Salt (NaCl) 2700-3400
Total opløst faststof < 5500
pH 7,2-7,6
Total alkalinitet 80-150
Calcium hårdhed 250-450
Sulfater < 360
Langelier index Det tilrådes at Langelier indexet anvendes for at sikre, at kombinationen af de forskelli-
ge vandparametre er accetabel.
Kontakt evt. Dantherm Air Handling A/S.

13
088409 • Version 3.6 • 20.12.2016
Servicevejledning
Introduktion Affugteren kræver meget begrænset vedligeholdelse for problemfri drift.
Alle nødvendige sikkerheds- og kontrolfunktioner er indbyggede.
Ventilatormotoren/-motorerne og kompressoren er smurt for livstid og kræver ikke
speciel vedligeholdelse.
Månedlig service En gang om måneden bør affugterens indsugningsfilter efterses og i givet fald rengøres.
Filteret er placeret i en filterholder bag risten i indsugningskanalen. Derudover skal
drypbakke og afløb rengøres for snavs, så vandet kan løbe uhindret ud.
Følg denne vejledning for at udføre den månedlige service:
Trin Handling
1 Løsn de to skruer der sidder oven på affugteren
2 Afmonter frontkappen ved at løfte den opad og tag filteret ud.
Filteret sidder på selve frontkappens bagside
3 Vask filteret i lunkent sæbevand eller støvsug grundigt.
Hvis filteret er defekt, udskift da med et nyt
4 Sæt filteret på plads i filterholderen og fastgør frontkappen med de to skruer.
(Fra trin 1)
Årlig service Affugteren bør efterses én gang årligt. Følg denne vejledning for at udføre den årlige
servicering:
Trin Handling
1 Fjern forsiden på affugteren
2 Efterse affugteren indvendigt
3 Støvsug affugteren, så støv og snavs fjernes
Vigtigt: Støvsug kondensatoren grundigt
4 Afvask evt. lamelfordamperen med sæbevand, hvis den er meget snavset

14
Fejlfindingsvejledning
Vigtigt! Hvis affugteren ikke fungerer fejlfrit, skal den omgående tages ud af drift!
Fejlfinding Benyt denne tabel for at lokalisere og afhjælpe et problem eller en fejl:
Fejl Mulig årsag Løsning
Affugteren fun-
gerer ikke
Der er ikke lys i
lysdioderne på
displayet:
- Kontroller eksterne sikringer
Kontroller om strømforsyningen til
affugteren er i orden
Kompressoren
kører ikke
Trekanten på
displayet lyser
konstant rødt
På grund af for høj
temperatur over
kondensatoren er
kompressoren au-
tomatisk blevet
standset
Starter affugteren ikke efter 45 min. bør
følgende kontrolleres:
Kontroller om ventilato-
ren/ventilatorerne kører
Kontroller om filteret i kanalsættet er
snavset
Kontroller om kondensatorfladen er
tilsmudset
Kontroller om rumtemperaturen er
over 36 °C. Er rumtemperaturen over
36 °C bør affugteren afbrydes
Kontroller at kanalåbningerne ikke er
blokeret
Affugteren fun-
gerer ikke
Lynet på dis-
playet lyser
grønt
- Kontroller den indbyggede eller en even-
tuel ekstern hygrostat ved at indstille den
til en lav relativ fugtighed fx 10 – 20 %RF.
Starter affugteren ikke, bør den indbyg-
gede eller den eksterne hygrostat kon-
trolleres for fejl.
Yderligere hjælp Hvis De ikke kan finde årsagen til en driftsforstyrrelse, skal der slukkes for affugteren
for at forhindre, at den bliver beskadiget. Sæt Dem i forbindelse med en servicemontør
eller en Dantherm repræsentant.

15
088409 • Version 3.6 • 20.12.2016
Teknisk information
Data Tekniske data:
Model - CDP 35 CDP 45 CDP 65
Arbejdsområde, fugt %RF 40-100 40-100 40-100
Arbejdsområde, temperatur °C 10-36 10-36 10-36
Luftydelse ved maks. mod-
tryk
m3/h 250 500 750
Nettilslutning V/Hz 1 × 230/50 1 × 230/50 1 × 230/50
Maksimum effektoptagelse kW 0,72 1,05 1,75
Maksimum ampereforbrug A 2,8 4,3 7,6
Kølemiddel - R407C R407C R407C
Kølemiddelfyldning kg 0,6 0,95 1,6
GWP (Global Warning Poten-
tial)
- 1774
Lydniveau*)
(1 m fra affugteren)
dB(A) 47 49 51
Vægt kg 60 74 101
Dimension, H × L × B mm 800 x 950 x
315
800 x 1260
x315
800 x 1800 x
315

16
Serviceaftale
Introduktion Aggregatet kan indeholde mekaniske og elektriske dele og er ofte placeret i et hårdt
miljø, hvor komponenterne er udsatte for forskellige klimabetingelser. Derfor er fore-
byggende vedligeholdelse på aggregaterne nødvendig med regelmæssige tidsintervaller.
Hotline After Sales Support hos Dantherm A/S er klar til at hjælpe i tilfælde af problemer med et
aggregat.
For at kunne tilbyde hurtig og effektive hjælp, bedes følgende informationer oplyst, når
Dantherm A/S kontaktes:
Navn
Firma
Land
Telefonnr.
E-mail
Aggregattype
Site/placering (aggregat)
Serienummer/ordrenummer
Beskrivelse af problemet
Kontakt Dantherm A/S og bed om After Sales Support-afdelingen. Vi vil herefter sørge
for at hjælpe så hurtigt som muligt:
Tlf.: [phone]
Fax: [phone]
E-mail: [email protected]
Forebyggende
vedligeholdelse
Dantherm A/S tilbyder at udføre forebyggende vedligeholdelse på aggregater, således at
de til hver en tid kører tilfredsstillende.
Reparation og ud-
kald
I tilfælde af funktionsfejl på aggregatet tilbyder Dantherm A/S at udføre reparationer på
aggregaterne. Aftalen omkring svartid og priser indgås mellem kunden og Dantherm
A/S.
Setup Dantherm A/S har etableret et netværk af servicepartnere til at foretage den forebyg-
gende vedligeholdelse. Partnerne er uddannede og certificerede i de aktuelle aggrega-
ter. Partneren medbringer et passende udvalg af reservedele, således at alle eventuelle
reparationer kan udføres under samme besøg.
Aftalen indgås med Dantherm A/S – og det overordnede ansvar for serviceaftalen ligger
hos Dantherm A/S.
Yderligere infor-
mationer
For yderligere informationer omkring serviceaftale i Deres land/region, bedes De kon-
takte:
Henrik Hersted
After Sales Support Manager
Dantherm A/S
Tlf.: [phone]
Mobil: [phone]
E-mail: [email protected]

17
088409 • Version 3.6 • 20.12.2016
Introduction
Overview
Warning It is the responsibility of the operator to read and understand this service manual and
other information provided and to use the correct operating procedure.
Read the entire manual before the initial start-up of the unit. It is important to know the
correct operating procedures for the unit and all safety precautions to prevent the pos-
sibility of property damage and/or personal injury.
Contents This service manual covers the following topics:
Topic See page
Introduction 17
General information 18
Product and functional description 19
Display 21
Hygrostat control 22
Mounting and installation instructions 23
Service guide 26
Fault finding guide 27
Technical information 28
Service agreement 29

18
General information
Introduction This topic gives the general information about this service manual and about the unit.
Manual, part no. Part number of this service manual is 975675.
Target group The target group for this service manual are the technicians who install and maintain
the CDP 35/45/65 unit.
Copyright Copying of this service manual, or part of it, is forbidden without prior written permis-
sion from Dantherm.
Reservations Dantherm reserves the right to make changes and improvements to the product and the
service manual at any time without prior notice or obligation.
EC-Declaration of
Conformity
Dantherm A/S, Marienlystvej 65, DK-7800 Skive hereby declare that the units men-
tioned below:
Dehumidifiers, type CDP 35/45/65:
are in conformity with the following directives:
98/37/EEC Directive on the safety of machines
73/23/EEC Lov Voltage Directive
89/336/EEC EMC Directive
- and are manufactured in conformity with the following standards:
EN 60335-2-40 Standard for electric dehumidifiers
EN 292 Machine Safety
EN 50081-1-EMC Generic Standard for Emission
EN 50082-1 EMC Generic Standard for Immunity
Skive, 16.08.2001
Recycling The unit is designed to last for many years. When the time comes for the unit to be re-
cycled, it should be recycled according to national rules and procedures to protect the
environment.
The CDT dehumidifiers contain R407C refrigerant and compressor oil. The compressor
must in connection with disposal be returned to authorities.

19
088409 • Version 3.6 • 20.12.2016
Product and functional description
Illustration Illustration of the functional principle of the CDP 35/45/65:
Functionality of the
dehumidifier
CDP 35/45/65 is working in accordance with the condensation principle.
The humid air is drawn into the unit by one, two or three fans.
When passing through the evaporator the air is cooled down to below dew point and
water vapour is condensed into water, which is drained away.
The now dry air is then passed over the condenser coil where the air is heated.
As a result of the released evaporator heat and the working energy of the compressor
being turned into heat energy, more heat is returned to the air than was previously ex-
tracted. This extra heat corresponds to an approximate increase in temperature of 5 °C.
The repeated circulation of air through the unit reduces the relative humidity, giving
very rapid but gentle drying.
Fan control When the dehumidifier is started by the hygrostat, the fan(s) are activated at the same
time as the compressor.
If continuous ventilation is required – i.e. independent of the dehumidification demand –
a bridge must be made between the terminals 25 and 26.
Compressor cont-
rol
The number of compressor starts is limited by a 6 minutes timer, which starts when the
compressor is switched on. The timer must have come to an end before the compressor
can be switched on again.
Each time the unit has been switched off on the main switch, by the built-in hygrostat
or by an external hygrostat, it will take 30 seconds before the unit can be switched on
again. This is a safety function protecting the compressor against overloading caused by
too high pressure in the cooling circuit at start up.
Continued overleaf
Warm humid ai
r
Warmer and dehumidified ai
r

20
Product and functional description, continued
Defrosting If the temperature falls to below 20 °C the evaporator may start to ice up after a short
time. When, caused by a room temperature below 20 °C, the evaporator sensor registers
a temperature lower than 5 °C, it will let the unit work in dehumidification mode for fur-
ther 30 minutes. Then the compressor is stopped and the unit switches over to passive
defrosting, which means that the fan blows room air onto the evaporator coil and melts
the ice on the evaporator. When the evaporator sensor registers that the temperature is
above 5 °C, the compressor starts again.
Safety circuit If the temperature in the dehumidifier increases to a temperature of more than 55 °C (in
case of fan failure or room air temperature higher than 36 °C), the compressor stops au-
tomatically to avoid damaging it. After 45 minutes the compressor starts again automa-
tically.
