Danube WED 8 Parts list manual

DANUBE
INTERNATIONAL
INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION
ET LA MAINTENANCE / INSTRUCTIONS FOR
INSTALLATION, USE, AND MAINTENANCE
WED 8-10-13-18- 2007-25
(VERSION WED.001/02/08)
MACHINE N°/SERIAL NUMBER :

The technical documents contain informations that are priviliged
confidential.
You are hereby notified that any disclosure copying is strictly
prohibited. We will proceed against any body copying these
documents.
Les documents techniques comportent des informations
confidentielles.
Nous tenons à porter à votre connaissance qu’il est interdit de
dévoiler et copier ces documents et que nous engagerons des
procédures contre les auteurs des dites copies.

1

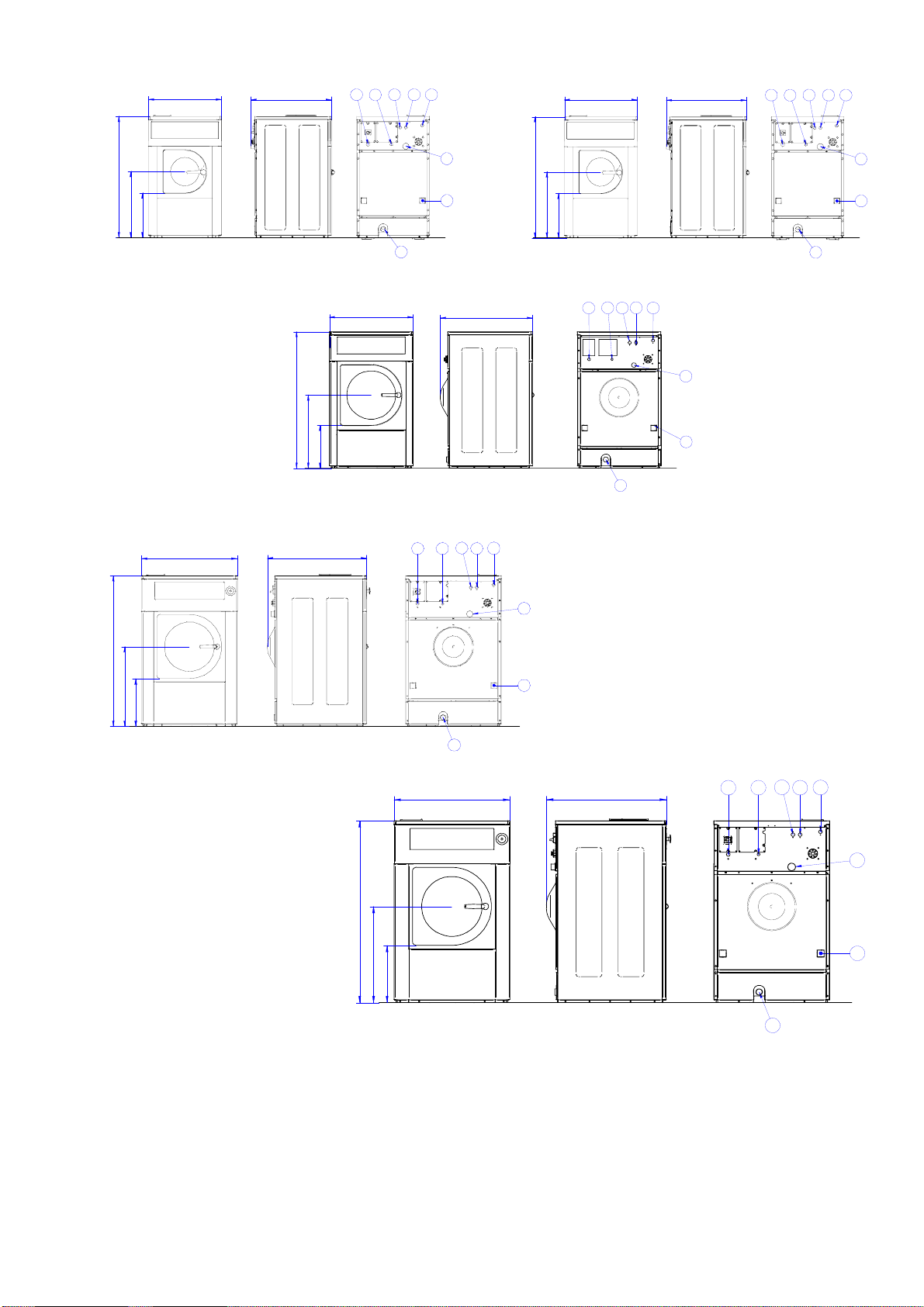

Fig. 1
A = Câble électrique B = Prise eau froide C = Prise eau chaude
D = Vidange E = Sortie de vapeurs F = Prise vapeur
G = Prise eau adoucie H = Câble électrique doseurs
WED - 8
WED - 13
WED - 18
692
1155
745 AHG C B
E
F
D
430
425
1300
697
407
788 870 AHGCB
E
F
D
884
1404
914
D
F
E
B
C
G
HA
458 743
979
1562
1042
D
F
E
B
C
G
HA
474 743
WED - 25
692
1155
810 AHG C B
E
F
D
430
425
WED
-
10

2
Fig. 7
Fig. 6
A = Robinet d'arrêt B= Filtre A= Coude vidange B= Bride
Fig. 2
A= Robinet d'arrêt ; B= Filtre ; C = Tuyau ; A.C. = Eau chaude ; A.F. = Eau froide ; A.D. = Eau adoucie
Fig. 3
Fig. 4
Fig. 5

3
Fig. 9
Fig. 8a
Fig. 8c
(Uniquement 886 F et WED-8)
221
230 V 3~
am
/ve
a
n
mg
RS
T
am
/ve
a
RN
230 V 1N~ 1
2
2
g
m
ng
m
n
n
am
/ve
a
n
m
g
n
mg
RS TN
1
22
400 V 3N~
Fig. 8b
TRANSFORMATEUR
PORTE-FUSIBLE
PORTE-FUSIBLE

4

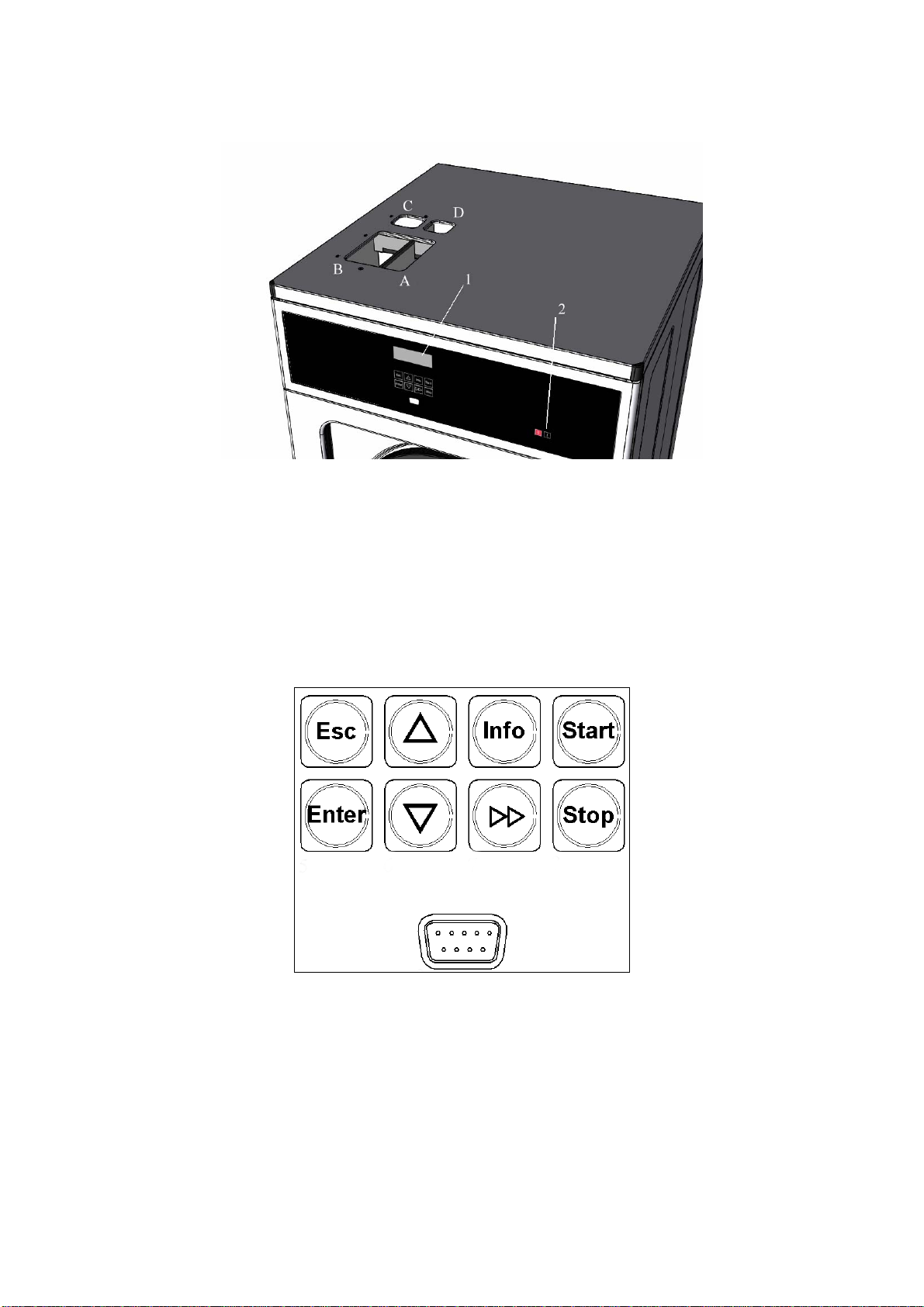

A= Produit prélavage
B= Lessive
C= Eau de Javel
D= Assouplissant Fig. 10
Fig. 11

5
SOMMAIRE
Page
1.- INSTALLATION............................................................................................................. 6
1.1.- Schéma d'installation.................................................................................................. 6
1.2.- Mise en place.............................................................................................................. 6
1.3.- Raccordement de l'eau................................................................................................ 6
1.4.- Raccordement de la vapeur ........................................................................................ 6
1.5.- Vidange....................................................................................................................... 6
1.6.- Raccordement électrique............................................................................................ 7
1.7.- Raccordement doseurs................................................................................................ 7
1.8.- Caractéristiques techniques........................................................................................ 8
2.- UTILISATION................................................................................................................. 9
2.1.- Éléments de commande.............................................................................................. 9
2.2.- Sélection d'un programme.......................................................................................... 10
2.3.- Programmes de lavage................................................................................................ 10
2.4.- Exécution d'un programme......................................................................................... 11
2.5.- Finalisation d'un programme...................................................................................... 13
2.6.- Menu principal............................................................................................................ 14
2.6.1- Voir phases............................................................................................................... 14
2.6.2- Programmation différée............................................................................................ 14
2.6.3- Configuration............................................................................................................ 15
2.6.3.1- Options .................................................................................................................. 15
2.6.3.2- Langue................................................................................................................... 16
2.6.3.3- Degrés ºC/ºF .......................................................................................................... 16
2.7.- Messages d'erreur....................................................................................................... 17
2.8.- Conseils pour bien laver............................................................................................. 20
3.- ENTRETIEN.................................................................................................................... 21
3.1.- Défaillances électriques et mécaniques...................................................................... 21
3.2.- Anomalies................................................................................................................... 22
4.- PROGRAMMES NORMALISÉS.................................................................................. 23

6
1.- INSTALLATION
1.1.- Schéma d'installation
Voir figure 1
1.2.- Mise en place
Le sol sur lequel sera installé le lave-linge devra supporter le poids de celui-ci
ainsi que la force résiduelle transmise lors de l'essorage.
Après avoir sorti le lave-linge de l'emballage, retirez les pièces fixant la partie
flottante et le châssis, nécessaires au transport. Pour ce faire, retirez la façade et le
panneau arrière afin d'accéder aux éléments de serrage. Ils sont facilement repérables
car ils sont rouges.
Il est recommandé de fixer le lave-linge au moyen des vis prévues à cet effet.
Pour ce faire, introduisez les chevilles en plastique dans les trous préalablement percés
(fig. 2).
Le lave-linge doit être bien nivelé et un espace doit être aménagé à l'arrière afin
d'en faciliter l'entretien.
1.3.- Raccordement de l'eau
Si vous ne disposez que d'eau froide, le raccordement est réalisé selon la figure
3. Si vous disposez d'eau chaude, le raccordement est réalisé selon la figure 4. Si vous
disposez aussi d'eau adoucie, le raccordement est réalisé selon la figure 5.
Pression dynamique nécessaire : 2 ÷4 kg/cm2.
1.4.- Raccordement de la vapeur
Si vous disposez de vapeur, l'eau de lavage sera chauffée par injection directe.
Le schéma de raccordement est indiqué sur la figure 6.
Pression d'utilisation de la vapeur : 2 ÷4 kg/cm2.
Il est recommandé de resserrer les écrous des tuyaux de vapeur après avoir
introduit pour la première fois de la vapeur dans la machine.
1.5.- Vidange
Fixez le coude de vidange comme indiqué sur la figure 7.

7
1.6.- Raccordement électrique
Accédez à la réglette de raccordement en démontant le sectionneur et en retirant le
couvercle qui le recouvre ; raccordez le câble sous gaine sur le panneau arrière.
Raccordez la réglette et vérifiez que les branchements correspondent à la tension de
fonctionnement (Fig. 8).
Placez sur la prise de secteur, un interrupteur général (I) indépendant de l'appareil dont
la distance entre les contacts sera supérieure ou égale à 3 mm.
Il est obligatoire de raccorder la machine à la terre.
Vérifiez que le tambour tourne dans le sens contraire des aiguilles d'une montre au
cours de l'essorage. Si cela n'est pas le cas, inversez les branchements des deux phases à la sortie
du variateur.
Si la fréquence de la tension est de 60 Hz, changez le raccordement de la vanne de
vidange.

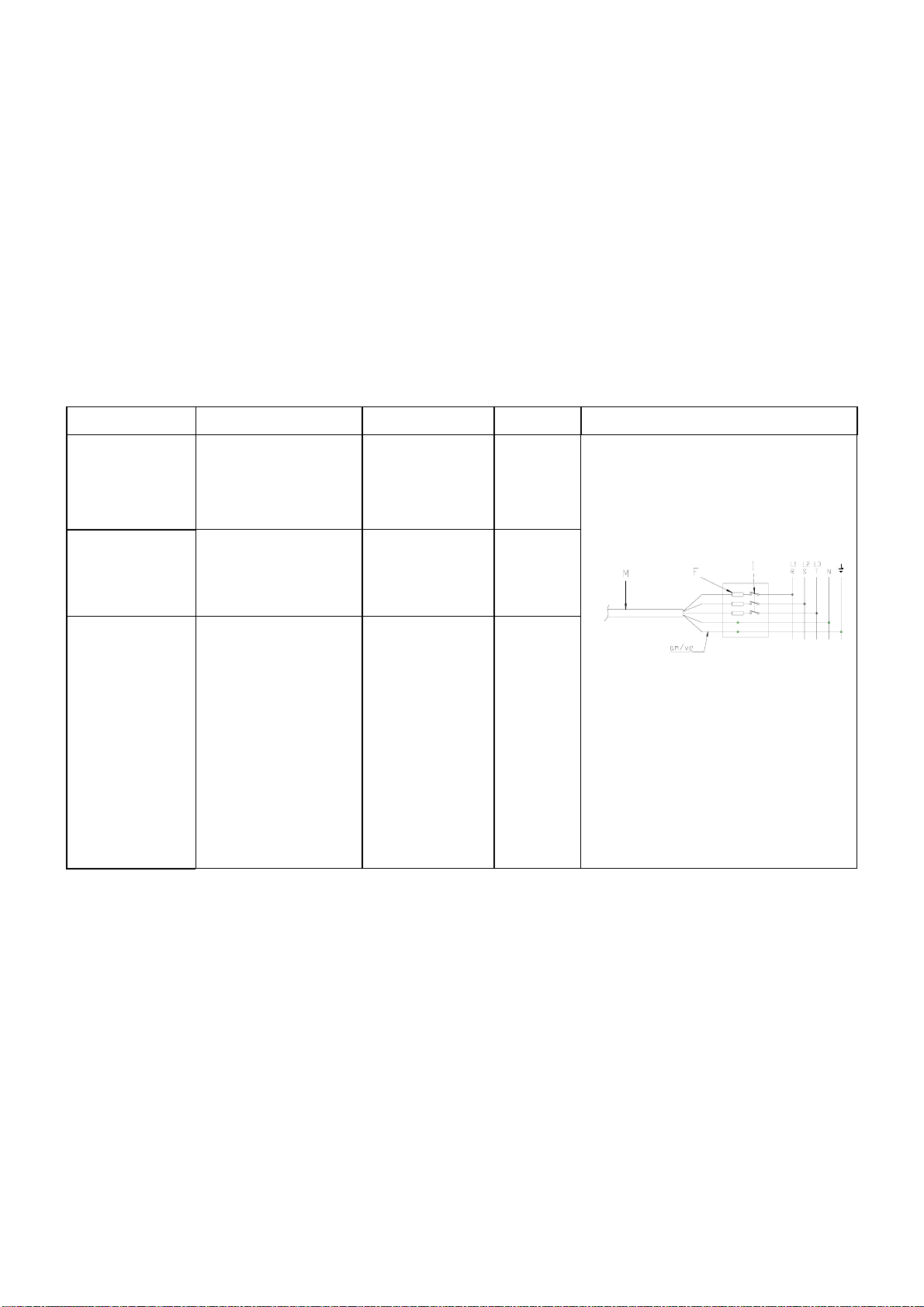

Tension MODÈLE Câble Fusibles Raccordement réseau
400V-3N~
WED-8 E MPP
WED-10 E MPP
WED-13 E MPP
WED-18 E MPP
WED-2007-25 E MPP
4x1,5mm2+ T
4x1,5mm2+ T
4x2,5mm2+ T
4x2,5mm2+ T
4x6mm2+ T
16 A
16 A
20 A
25 A
40 A
230-3~
WED-8 E MPP
WED-10 E MPP
WED-13 E MPP
WED-18 E MPP
3x2,5mm2+ T
3x2,5mm2+ T
3x4mm2+ T
3x6mm2+ T
25 A
25 A
32 A
40 A
230V-1N~
WED-8 E MPP
WED-10 E MPP
WED-13 E MPP
WED-18 E MPP
WED-8 AC MPP
WED-10 AC MPP
WED-13 AC MPP
WED-18 AC MPP
WED-8 V MPP
WED-10 V MPP
WED-13 V MPP
WED-18 V MPP
2x16mm2+ T
2x16mm2+ T
2x16mm2+ T
2x16mm2+ T
2x1,5mm2+ T
2x1,5mm2+ T
2x2,5mm2+ T
2x4mm2+ T
2x1,5mm2+ T
2x1,5mm2+ T
2x1,5mm2+ T
2x1,5mm2+ T
40 A
40 A
50 A
80 A
16 A
16 A
25 A
32 A
6 A
6 A
10 A
16 A
1.7.- Raccordement doseurs
Le schéma de raccordement est indiqué sur la figure 9.
1: Signal électrique de 230 V pour doseur 1 (produit prélavage)
2: Signal électrique de 230 V pour doseur 2 (lessive)
3: Signal électrique de 230 V pour doseur 3 (eau de javel)
4: Signal électrique de 230 V pour doseur 4 (assouplissant)
5: Signal électrique de 230 V pour doseur 5
6: Signal électrique de 230 V pour doseur 6
7: Signal électrique de 230 V pour doseur 7

8
1.8.- Caractéristiques techniques
Modèle WED-8 WED-10 WED-13 WED-18 WED-2007-25
Capacité tambour litres 80 100 130 180 250
Diamètre tambour mm 532 532 620 700 770
Profondeur tambour mm 360 425 430 470 530
Diamètre bouche mm 290 290 373 373 373
Hauteur mm 1155 1155 1300 1404 1562
Largeur mm 692 692 788 884 979
Profondeur mm 745 805 870 914 1042
Poids net kg 195 208 250 340 490
Vitesse lavage tr/mn 50 50 50 47 47
Vitesse essorage tr/mn 1000 1000 1000 950 950
Facteur G 300 300 350 350 350
Puissance moteur kW 0,75 0.75 1 2,2 3
Puissance chauffe
(
1
)
kW 6 6 9 12 18
Puissance chauffe
(
2
)
kW 2 2 3 4 6
Puissance maximale absorbée
(
1
)
kW 6,75 6.75 10 14,2 21
Puissance maximale absorbée
(
2
)
kW 2,75 2.75 4 6,2 9
Puissance maximale absorbée
(
3
)
kW 0,75 0.75 1 2,2 3
Vidange mm 50,8 (2”) 50,8 (2”) 50,8 (2”) 50,8 (2”) 76,2 (3”)
Entrée eau BSP ¾” ¾” ¾” ¾” ¾”
Entrée vapeur BSP ½” ½” ½” ½” ¾”
Fréquence force dynamique Hz 16,7 16,7 16,7 15,8 15,8
Force maximale transmise KN 2±0,2 2
±0,2 2,5 ±0,3 3,4 ±0,5 6 ±0.5
(1) Ces puissances font référence aux versions chauffe électrique.
(2) Ces puissances font référence aux versions eau chaude.
(3) Ces puissances font référence aux versions vapeur.
