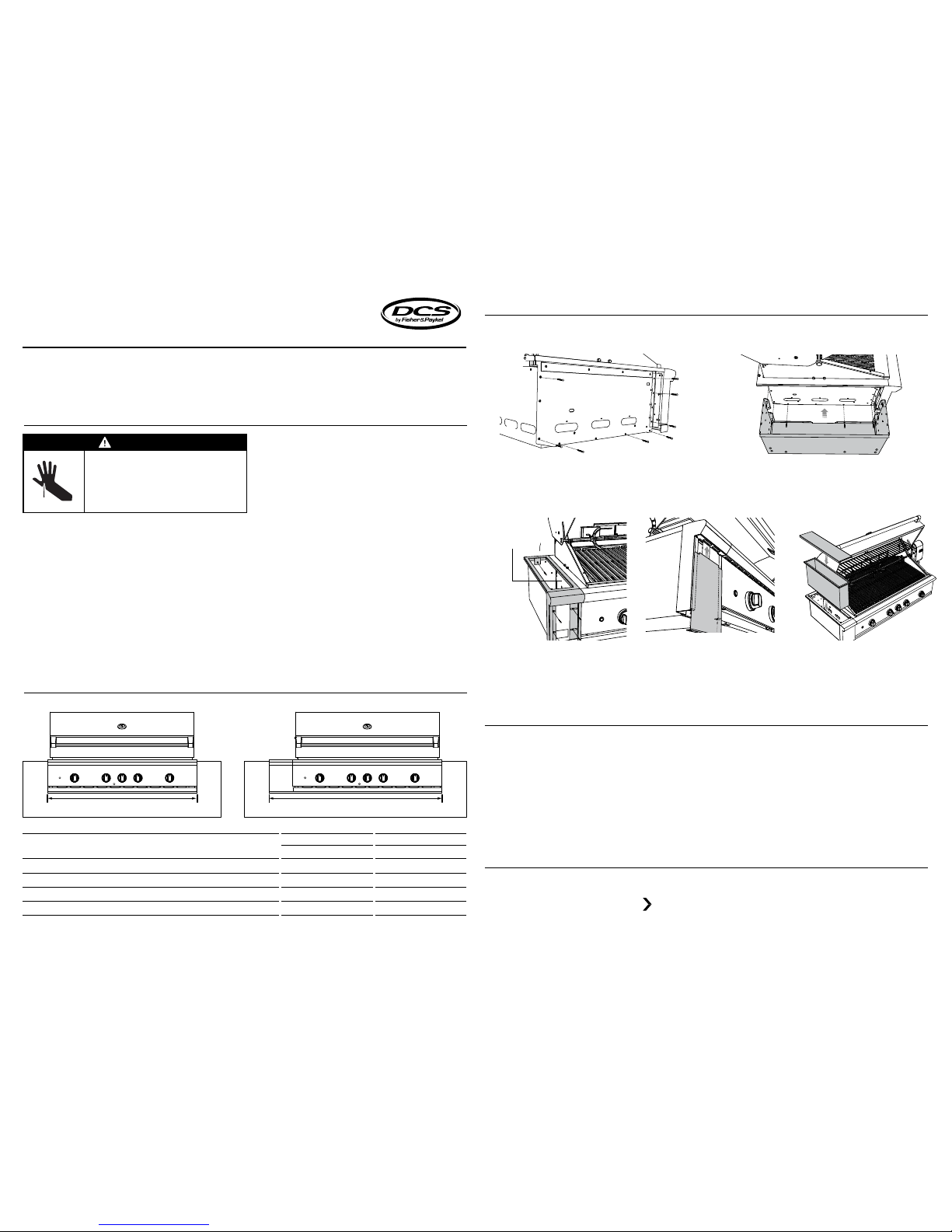

DCS BE1-48R User manual

IMPORTANT!
Do not use abrasive cleaners, steel soap pads or sharp objects on stainless steel.
zNote: Stainless steel tends to corrode in presence of chlorides and sulfides especially in coastal areas. To ensure corrosion
prevention, wash all stainless steel surfaces every 3-4 weeks with fresh water and stainless cleaner.
zThese stainless steel products are made of mold resistant materials. However, to avoid staining or growth of mold, always empty,
clean and dry your product(s) when not in use.
zAlways use the mildest cleaning procedure first.
zWipe soiling off with a cloth using a mild household detergent and wipe dry with a clean cloth.
zRegularly clean the drawers using hot soapy water. Rinse and dry with a clean soft cloth to avoid water marks.
zTo maintain the exterior appearance, apply a stainless steel polish to the outside surfaces on a regular basis.
zAlways read the label of your stainless steel cleaner to ensure it does not contain chlorine compounds.
zAlways rub the stainless steel in the direction of the grain.
IMPORTANT!
Do not overtighten the screws. Torque Specification = 13.5 lbf.in.
WARNING!
Cut hazard
Take care - panel edges are sharp.
Failure to use caution could result in injury
or cuts.
IMPORTANT SAFETY INSTRUCTIONS!
zInstallation must be performed by a qualified installer, DCS approved technician or other suitably qualified tradesperson.
zDo not allow children or pets to play in or around your outdoor accessories. Children could be seriously injured if they climb onto or
into these products.
zChildren, or persons with a disability which limits their ability to use the appliance, should have a responsible person to instruct
them in its use. The instructor should be satisfied that they can use the appliance without danger to themselves or their
surroundings.
zThe Storage Unit fits onto both sides of your outdoor grill. To avoid hazard do not attempt to fit it to any other positions.
zTo avoid personal injury or damage to the products, do not overload the storage unit.
zAfter having unpacked the appliance, check to ensure that it is not damaged.
zPacking elements (e.g. plastic bags, polystyrene foam, nails, packing straps, etc.) should not be left around within easy reach of
children, as these may cause serious injuries.
zFollow the installation instructions. The manufacturer is not responsible for any damage or defects arising from improper
installation.
zSome products are supplied with protective film on steel and aluminium parts. This must be removed before using the appliance.
zDo not modify this appliance.
1Remove these screws, as indicated, from the side panel.
Store screws carefully for later use.
4Slot the concealer panel into the front
of the unit and secure using two screws
at the base of panel. Ensure unit cover
remains flush. Torque all the screws
fitted in Step 3 and 4 to specification.
2Fit the shell of the storage unit to the side of the grill.
Secure to side panel using the eight screws from Step 1.
Ensure the shell is fixed as close to the front as possible.
5Insert the lining of the storage unit
into the shell. Lid is able to be placed
on unit as desired.
3Place the unit cover over the shell and
align flush to the grill. Secure using four
screws and nuts on the front tabs and
two screws and nuts on the back tab.
NOTE: Finger tighten only.
FOR MORE INFORMATION
If you…
zhave any questions or comments
zneed a DCS by Fisher & Paykel authorized
technician to service your product
zneed replacement parts or accessories
zwant to register your product
contact us
USA toll-free, 24/7 1 888 936 7872
CA toll-free, 24/7 1 888 936 7872
www.dcsappliances.com
CARE AND CLEANING
INSTALLATION INSTRUCTIONS
Keep this document handy for easy reference.
zFor detailed information on the features of your product, see your ‘User guide’.
zBefore using your product, make sure you read the full ‘User guide’, with special attention to the ‘Safety and warnings’ section.
zFor contact information or if you require service, assistance or replacement parts, see the end of this document or your ‘Service &
warranty’ booklet.
US CA
OUTDOOR GRILL ACCESSORY STORAGE UNIT (BE1 MODELS)
INSTALLATION GUIDE
SAFETY AND WARNINGS
BUILT-IN CONSTRUCTION DETAILS
B
C D
A
D D
PRODUCT DIMENSIONS BE1-48R BE1-36R
Inches (mm) Inches (mm)
AWidth of enclosure cavity (standard install) 45 3/4” (1162) 34 1/2” (876)
BWidth of enclosure cavity (storage unit install) 52 1/8” (1324) 40 1/2” (1028)
CMax. air gap between storage unit and enclosure wall 1/8” (3) 1/8” (3)
DMax. air gap between grill and enclosure wall 5/8” (16) 5/8” (16)
For more built-in construction details see the ‘Installation’ section of your User guide. 591578A 02.18

ATTENTION!
Couper danger
Attention - les bords du panneau sont coupants.
Ne pas faire preuve de prudence peut entraîner des blessures ou des coupures.
IMPORTANT!
N’utilisez pas de nettoyants abrasifs, de tampons de savon en acier ou d’objets tranchants sur l’acier inoxydable.
z Remarque: L’acier inoxydable a tendance à se corroder en présence de chlorures et de sulfures, en particulier dans les
zones côtières. Pour assurer la prévention de la corrosion, laver toutes les surfaces en acier inoxydable toutes les 3 à 4
semaines avec de l’eau douce et un nettoyant pour acier inoxydable.
z Ces produits en acier inoxydable sont faits de matériaux résistants à la moisissure. Cependant, pour éviter la coloration ou
la croissance de la moisissure, toujours vider, nettoyer et sécher votre produit (s) lorsqu’il n’est pas utilisé.
z Toujours utiliser la procédure de nettoyage la plus douce en premier.
z Essuyez la saleté avec un chiffon avec un détergent ménager doux et essuyez avec un chiffon propre.
z Nettoyez régulièrement les tiroirs avec de l’eau chaude savonneuse. Rincer et sécher avec un chiffon doux et propre pour
éviter les traces d’eau.
z Pour maintenir l’aspect extérieur, appliquez régulièrement un poli d’acier inoxydable sur les surfaces extérieures.
z Toujours lire l’étiquette de votre nettoyant pour acier inoxydable pour s’assurer qu’il ne contient pas de composés chlorés.
z Frottez toujours l’acier inoxydable dans le sens du grain.
CONSIGNES DE SÉCURITÉ IMPORTANTES!
zNe laissez pas les enfants ou les animaux domestiques jouer dans ou autour de vos accessoires extérieurs. Les enfants peuvent être
gravement blessés s’ils montée dans ou sur ces produits.
zLes enfants ou les personnes handicapées qui limitent leur capacité à utiliser l’appareil devraient avoir une personne responsable pour
les instruire de son utilisation. L’instructeur doit être convaincu qu’il peut utiliser l’appareil sans danger pour lui-même ou pour son
environnement.
zL’unité de stockage s’adapte aux côtés gauche et droit de votre gril extérieur. Pour éviter le danger, n’essayez pas de l’adapter à
d’autres positions.
zPour éviter de vous blesser ou d’endommager les produits, ne surchargez pas l’unité de stockage.
zAprès avoir déballé l’appareil, vérifiez qu’il n’est pas endommagé.
zLes éléments d’emballage (par exemple les sacs en plastique, la mousse de polystyrène, les clous, les sangles d’emballage, etc.) ne
doivent pas être laissés à la portée des enfants, car ils peuvent causer des blessures graves.
zSuivez les instructions d’installation. Le fabricant n’est pas responsable de tout dommage ou défaut résultant d’une mauvaise
installation
zCertains produits sont fournis avec un film protecteur sur les pièces en acier et en aluminium. Ce film doit être retiré avant d’utiliser
l’appareil.
zNe modifiez pas cet appareil.

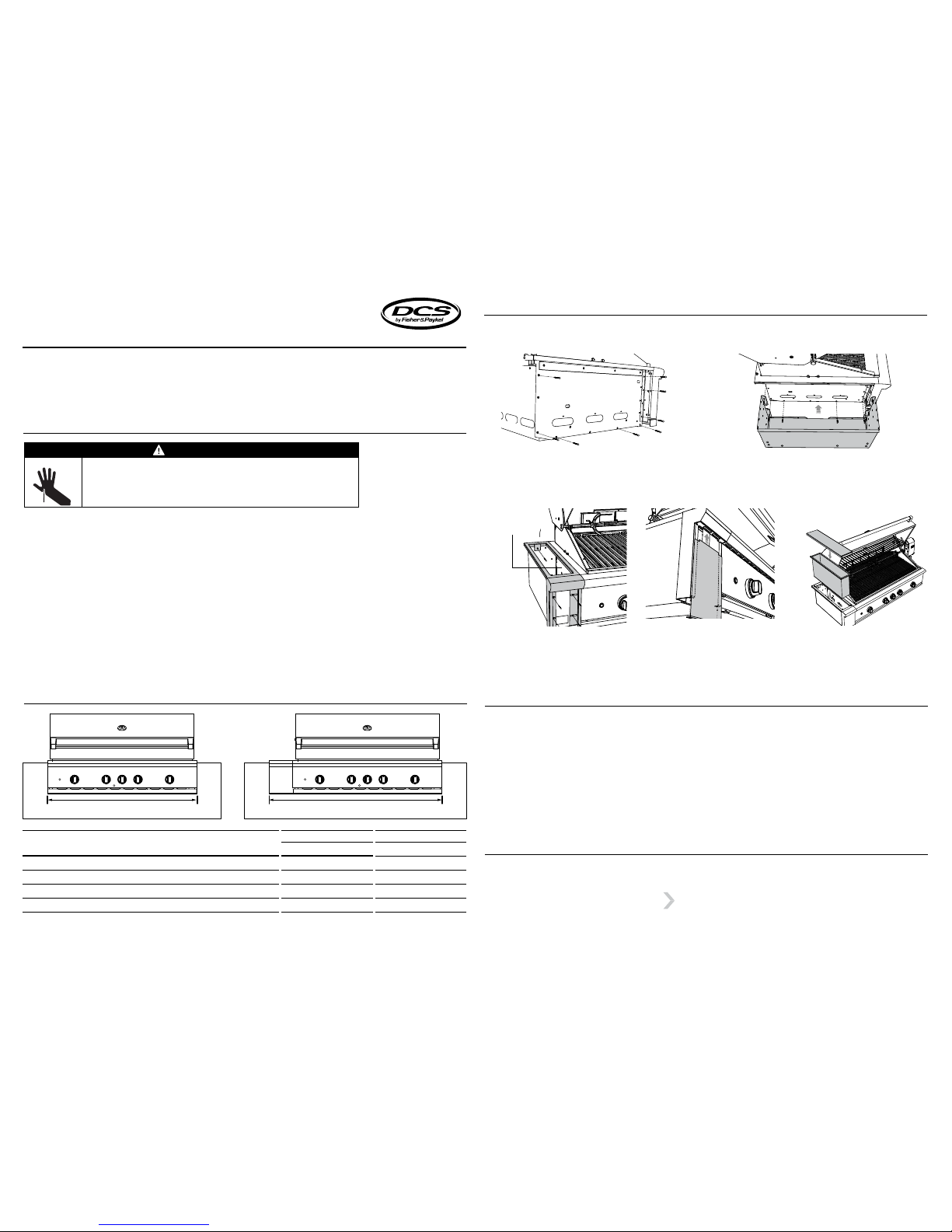

SOIN ET NETTOYAGE
INSTRUCTIONS D’INSTALLATION
US CA
UNITÉ DE STOCKAGE D’ACCESSOIRES GRILL OUTDOOR (MODELES BE1)
GUIDE D’INSTALLATION
SÉCURITÉ ET AVERTISSEMENTS
Gardez ce document à portée de main pour une référence facile.
zPour plus d’informations sur les fonctionnalités de votre produit, consultez votre ‘Guide de l’utilisateur’.
zAvant d’utiliser votre produit, assurez-vous de lire le «Guide de l’utilisateur» complet, en portant une attention particulière à la section
«Sécurité et avertissements».
zPour obtenir des informations de contact ou si vous avez besoin d’un service, d’une assistance ou de pièces de rechange, reportez-vous à
la fin de ce document ou à la brochure «Service & garantie».
POUR PLUS D’INFORMATIONS
www.dcsappliances.com
www.dcsappliances.ca
Si vous ...
z avez des questions ou des commentaires
z besoin d’un DCS par Fisher & Paykel
technicien autorisé au service de votre
produit.
z besoin des pièces de rechange ou
accessoires
z vous souhaitez enregistrer votre produit
Contactez nous
DÉTAILS DE CONSTRUCTION INTÉGRÉS
B
C D
A
D D
PRODUCT DIMENSIONS BE1-48R BE1-36R
Pouces (mm) Pouces (mm)
ALargeur de la cavité de l’enceinte (installation standard) 45 3/4” (1162) 34 1/2” (876)
BLargeur de la cavité de l’enceinte (installation de l’unité de stockage) 52 1/8” (1324) 40 1/2” (1028)
CMax. entrefer entre l’unité de stockage et la paroi de l’enceinte 1/8” (3) 1/8” (3)
DMax. entrefer entre la grille et la paroi de l’enceinte 5/8” (16) 5/8” (16)
Pour plus de détails sur la construction, reportez-vous à la section ‘Installation’ de votre Guide de l’utilisateur.
1Retirez ces vis, comme indiqué, du panneau latéral. Stocker
les vis avec soin pour une utilisation ultérieure.
4Insérez le panneau anti-cernes à l’avant
de l’appareil et fixez-le à l’aide de deux
vis (fournies) à la base du panneau.
Assurez-vous que le couvercle de l’unité
reste bien aligné.
2Monter la coque de l’unité de stockage sur le côté de
la grille. Fixez au panneau latéral à l’aide des huit vis de
l’étape 1. Assurez-vous que la coque est fixée le plus près
possible de l’avant.
5Insérer la doublure de l’unité de
stockage dans la coque. Le couvercle
peut être placé sur l’unité comme
désiré.
3Placez le couvercle de l’unité sur la
coque et alignez-la sur le gril. Fixez
avec quatre vis et écrous sur les
languettes avant et deux vis et écrous
sur la languette arrière.
IMPORTANT!
Ne pas trop serrer les vis.
591578A 02.18
