Dometic GROUP Waeco CoolMatic CS-MP2 User manual

CoolMatic CS-MP2
CS-ACT-MP2
DE 6 Kompressor-Kühlbox
Einbau- und Bedienungsanleitung
EN 15 Compressor Cooler
Installation and operating manual
FR 24 Glacière à compression
Instructions de montage et de service
ES 33 Nevera por compresor
Instrucciones de montaje y uso
IT 42 Frigorifero a compressore
Istruzioni di montaggio e d'uso
NL 51 Compressorkoelbox
Montagehandleiding en gebruiks-
aanwijzing
DA 60 Kompressor-køleboks
Monterings- og betjeningsvejledning
SV 69 Kylbox med kompressor
Monterings- och bruksanvisning
NO 78 Kjøleboks med kompressor
Monterings- og bruksanvisning
FI 87 Kompressori-kylmälaatikko
Asennus- ja käyttöohje
_CS-ACT-MP2.book Seite 1 Freitag, 15. Oktober 2010 10:55 10

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unver-
bindlich unter der Internetadresse: www.dometic-waeco.de
GB
We will be happy to provide you with further information about Dometic WAECO
products. Please order our free catalogue with no obligation to buy on our homepage:
www.dometic-waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.dometic-waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa Dometic
WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromi-
so en la dirección de Internet: www.dometic-waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti Dometic WAECO è
possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo
Internet: www.dometic-waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel
onze catalogus gratis en vrijblijvend onder het internetadres:
www.dometic-waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen:
www.dometic-waeco.com
S
Inhämta mer information om den omfattande produktpaletten från Dometic WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.dometic-waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Be-
still vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
FIN
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuoteku-
vastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
_CS-ACT-MP2.book Seite 2 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2
3
1
2
3
11
22
4
X7
5
110
280
50
120
6
_CS-ACT-MP2.book Seite 3 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2
4
7
8
9
0
1
2
a
b
_CS-ACT-MP2.book Seite 4 Freitag, 15. Oktober 2010 10:55 10

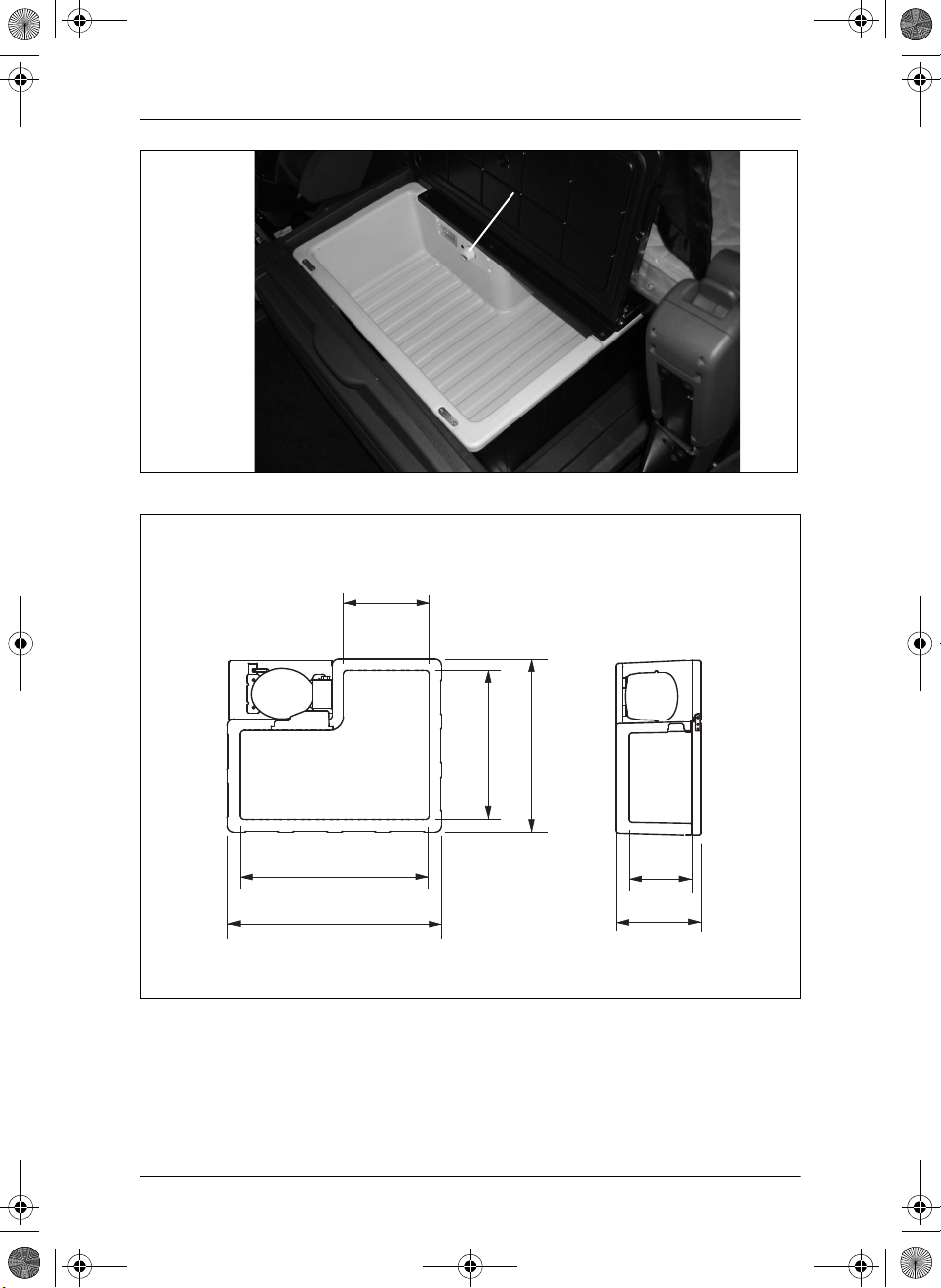

CoolMatic CS-MP2
5
c1
451
390
493
554
163
219
226
d
_CS-ACT-MP2.book Seite 5 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2
6
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 7
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Montage und Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
_CS-ACT-MP2.book Seite 6 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Hinweise zur Benutzung der Anleitung
7
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren durch elektrischen Strom
oder elektrische Spannung hinweist: Nichtbeachtung kann zu Per-
sonen- oder Geräteschäden führen und die Funktion des Gerätes
beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 21, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 1 in Abbildung 2auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
Achtung!
Dometic WAECO International übernimmt keine Haftung für Schä-
den aufgrund folgender Punkte:
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
von Dometic WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
_CS-ACT-MP2.book Seite 7 Freitag, 15. Oktober 2010 10:55 10

Sicherheitshinweise CoolMatic CS-MP2
8
2.1 Grundlegende Sicherheit
zAchtung – Lebensgefahr durch Stromschlag!
Vergleichen Sie die Spannungsangabe auf dem Typenschild
mit der vorhandenen Energieversorgung.
zSchließen Sie das Gerät nur an 12/24 VDC an.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es
ersetzen, um Gefährdungen zu vermeiden.
zKlemmen Sie das Gerät und andere Verbraucher von der
Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät
aufladen. Überspannungen können die Elektronik der Geräte
beschädigen.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kunden-
dienst.
zÖffnen Sie auf keinen Fall den Kühlkreislauf!
zDie Kühlbox ist nicht geeignet für den Transport ätzender oder
lösungsmittelhaltiger Stoffe!
zLebensmittel dürfen nur in Originalverpackungen oder geeig-
neten Behältern eingelagert werden.
2.2 Sicherheit beim Betrieb des Gerätes
zDas Kühlgerät muss vor dem Einschalten ca. 1 Stunde in
waagerechter Position gestanden haben, um eine einwandfreie
Funktion zu gewährleisten.
zDas Kühlgerät wird durch den eingebauten Neigungsschalter
bei Schräglage abgeschaltet. Trotzdem sollte, bevor das
Fahrerhaus gekippt wird, das Kühlgerät abgeschaltet werden.
Bevor das Kühlgerät wieder eingeschaltet wird, muss es min-
destens 15 Minuten stehen, nachdem das Fahrerhaus wieder
gesenkt wurde.
zIm Inneren der Kühlbox dürfen keine elektrischen Geräte ein-
gesetzt werden.
_CS-ACT-MP2.book Seite 8 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Lieferumfang
9
zBauen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz ein.
zBauen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-
lung, Gasöfen usw.) ein.
zAchtung Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme
ausreichend abgeführt werden kann. Achten Sie darauf, dass
die Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür,
dass das Gerät in ausreichendem Abstand zu Wänden oder
Gegenständen steht, sodass die Luft zirkulieren kann.
zTauchen Sie das Gerät nie in Wasser.
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
WAECO CoolMatic CS-MP2 (Artikel-Nr. CS-ACT-MP2) ist eine Kühlbox zum
Einbau in einen Mercedes-Benz Actros (L- und LH-Kabine). Sie eignet sich
zum Kühlen von Lebensmitteln.
Achtung – Vorsicht bei verderblichen Medikamenten!
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen
Arzneimittel entspricht.
Menge Bezeichnung
1 Kühlbox
1Satz Befestigungsmaterial
1 Bedienungsanleitung
_CS-ACT-MP2.book Seite 9 Freitag, 15. Oktober 2010 10:55 10

Technische Beschreibung CoolMatic CS-MP2
10
5 Technische Beschreibung
5.1 Funktionsbeschreibung
Die Kühlbox kann Waren abkühlen und kühl halten. Die Kühlung erfolgt
durch einen wartungsfreien Kühlkreislauf mit Kompressor.
Die Kühlbox ist für Umgebungstemperaturen zwischen –10° und 55 °C sowie
für eine Luftfeuchtigkeit von höchstens 90 % im Dauerbetrieb geeignet.
Sie ist für eine Dauer-Krängung von maximal 30° ausgelegt.
Bevor Sie das Kühlgerät extremen Beanspruchungen aussetzen – wie etwa
Expeditionen – sollten Sie sich mit dem Hersteller in Verbindung setzen. Alle
im Kühlgerät verarbeiteten Materialien sind unbedenklich für Lebensmittel.
Batteriewächter
Das Gerät ist mit einem Batteriewächter ausgestattet, der Ihre Fahrzeug-
batterie beim Anschluss an das 12/24-V-Bordnetz vor zu tiefer Entladung
schützt.
Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben,
schaltet sich die Kühlbox selbstständig ab, sobald die Versorgungsspannung
unter einen bestimmten Wert abfällt. Die Kühlbox schaltet sich wieder ein,
sobald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht
wird.
Achtung – Beschädigungsgefahr!
Die Batterie besitzt beim Abschalten durch den Batteriewächter
nicht mehr ihre volle Ladekapazität, vermeiden Sie mehrmaliges
Starten oder den Betrieb von Stromverbrauchern ohne längere
Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder auf-
geladen wird.
Die Ein- und Ausschaltpunkte, gemessen an den Anschlussklemmen des
Kompressors, sind in folgender Tabelle aufgeführt:
Anschlussspannung
12 V 24 V
Ausschaltspannung 11,3 V 24,6 V
Wiedereinschaltspannung 12,5 V 26,0 V
_CS-ACT-MP2.book Seite 10 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Montage und Anschluss
11
5.2 Bedien- und Anzeigeelemente
6 Montage und Anschluss

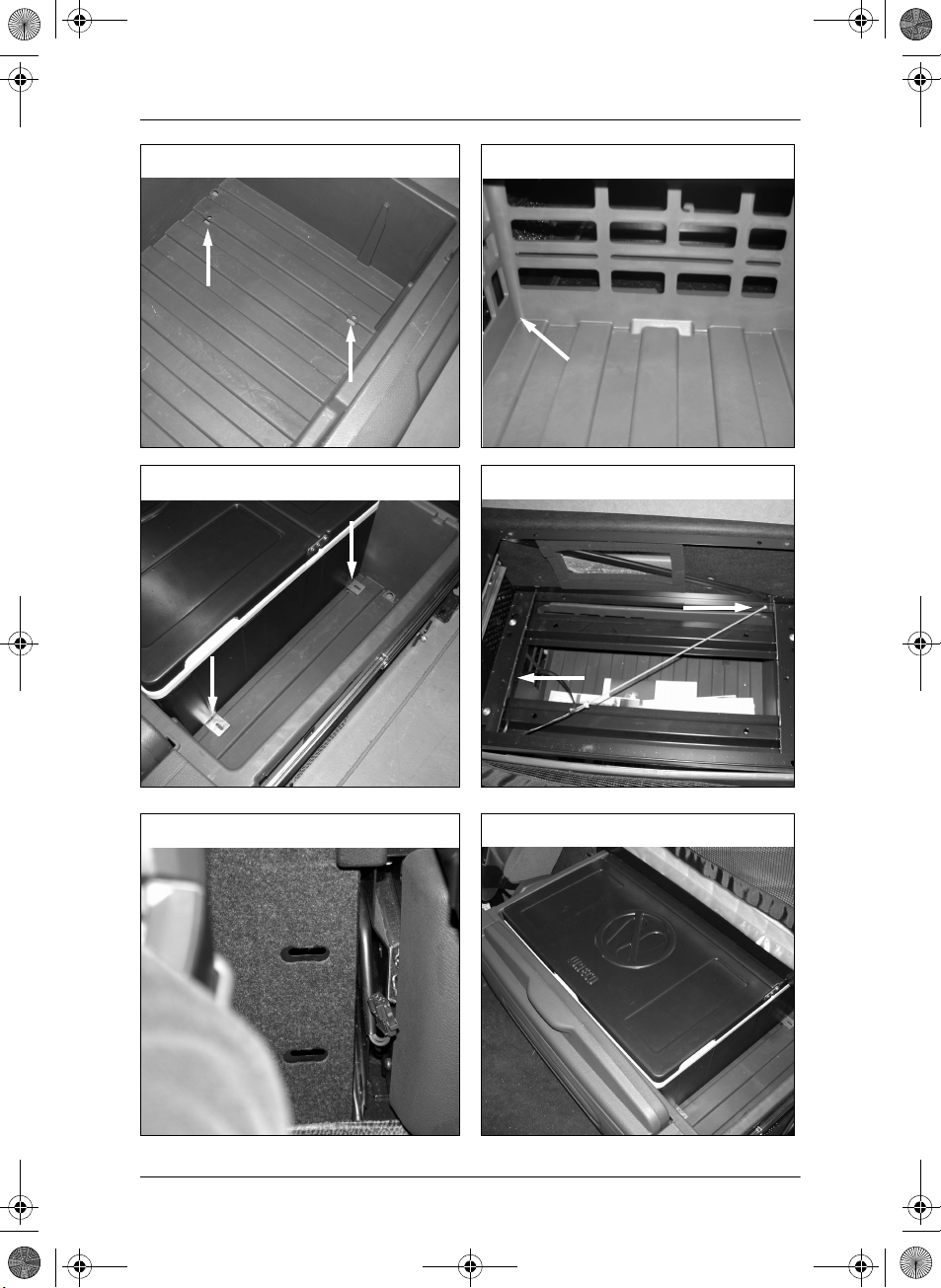

Die Kühlbox wird in die Schublade unter dem Bett montiert.
➤Heben Sie die Matratze an.
➤Lösen Sie die vier Schrauben (Abb. 1, Seite 3) und entfernen Sie das
Brett.
➤Ziehen Sie die Schublade heraus und entnehmen Sie den Behälter
(Abb. 2, Seite 3).
Nach dem Einbau der Kühlbox kann der Behälter wieder hinein gestellt
werden.
Hinweis
Falls Sie die Schublade nicht vollständig heraus ziehen können,
gehen Sie wie folgt vor, um die die Arretierung zu lösen:
➤Entfernen Sie die Schrauben (Abb. 31, Seite 3) und bauen Sie die Ver-
kleidung neben der Schublade ab (Steckverbindung) (Abb. 32,
Seite 3).
➤Lassen Sie die Versorgungsleitung vom Steckplatz X 7 (Abb. 4, Seite 3)
zur Kühlbox von einer Mercedes Benz-Fachwerkstatt legen.
➤Schneiden Sie den Lüftungsausschnitt an der vorgesehenen Position aus
der Verkleidung heraus (Abb. 5, Seite 3)
➤Schieben Sie die beigefügte Blechmuttern auf (Abb. 6, Seite 3 und
Abb. 7, Seite 4)
➤Führen Sie das Anschlusskabel für die Kühlbox durch die dafür vorge-
sehene Öffnung. (Abb. 8, Seite 4)
➤Verschrauben Sie die Kühlbox mit den beigefügten Schrauben an den
dafür vorgesehenen Positionen (Abb. 9, Seite 4).
Pos. in
Abb. c,
Seite 5
Bezeichnung Erklärung
1 Temperaturregler – Schaltet die Kühlbox ein oder aus
– Stellt die Temperatur ein
_CS-ACT-MP2.book Seite 11 Freitag, 15. Oktober 2010 10:55 10

Bedienung CoolMatic CS-MP2
12
➤Befestigen Sie das Kabel der Kühlbox an der markierten Stelle mit der
beigefügten Schelle an der Schublade und hängen Sie das Gummi an der
vorgegebenen Stelle ein (Abb. 0, Seite 4).
➤Lassen Sie das Kabel der Kühlbox mit dem von einer Mercedes Benz-
Fachwerkstatt verlegten Kabel vom Sicherungskasten hinter der
Abdeckung (Abb. a, Seite 4) verbinden.
➤Schieben Sie die Schublade wieder ein (Abb. b, Seite 4).
➤Schrauben Sie die Arretierung wieder fest und bauen Sie die Verkleidung
an.
➤Befestigen Sie das Brett wieder und legen Sie die Matratze auf.
✓Die Montage ist abgeschlossen.
7 Bedienung
Hinweis
Leeren Sie die Kühlbox und schalten Sie sie aus, bevor das Fahrer-
haus gekippt wird.
7.1 Vor dem ersten Gebrauch
Hinweis
Bevor Sie die neue Kühlbox in Betrieb nehmen, sollten Sie sie aus
hygienischen Gründen innen und außen mit einem feuchten Tuch
reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 13).
7.2 Tipps zum Energiesparen
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zÖffnen Sie die Kühlbox nicht häufiger als nötig.
zLassen Sie die Kühlbox nicht länger offen stehen als nötig.
zVermeiden Sie eine unnötig tiefe Innentemperatur.
_CS-ACT-MP2.book Seite 12 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Reinigung und Pflege
13
7.3 Kühlbox benutzen
Achtung – Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme
ausreichend abgeführt werden kann. Achten Sie darauf, dass die
Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass
das Gerät in ausreichendem Abstand zu Wänden oder Gegen-
ständen steht, sodass die Luft zirkulieren kann.
Achtung – Gefahr durch zu niedrige Temperatur!
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden
dürfen.
➤Schalten Sie das Gerät ein, indem Sie den Temperaturregler nach rechts
drehen.
✓Die Kühlbox startet mit dem Kühlen des Innenraums.
➤Stellen Sie die Kühltemperatur mit dem Temperaturregler ein:
Nach rechts drehen = kälter, nach links drehen = wärmer.
Hinweis
Wenn Sie die Kühlbox für längere Zeit nicht benutzen wollen:
Lassen Sie die Kühlbox leicht geöffnet. So verhindern Sie, dass
sich Gerüche bilden.
8 Reinigung und Pflege
Achtung – Gefahr von Geräteschäden!
Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar
im Spülwasser.
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese das Gerät beschädigen
können.
➤Reinigen Sie das Gerät innen gelegentlich mit einem feuchten Tuch.
_CS-ACT-MP2.book Seite 13 Freitag, 15. Oktober 2010 10:55 10

Gewährleistung CoolMatic CS-MP2
14
9 Gewährleistung
Es gelten unsere allgemeinen Gewährleistungsbedingungen. Sollte das Pro-
dukt defekt sein, schicken Sie es bitte an die Niederlassung in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur
Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterla-
gen mitschicken:
zKopie der Rechnung mit Kaufdatum
zReklamationsgrund oder Fehlerbeschreibung
10 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
11 Technische Daten
Der Kühlkreis enthält R134a.
Zulassungen
Das Gerät hat die e1-Zulassung.
Dieses Gerät entspricht der folgenden EG-Richtlinie:
z„EMV-Richtlinie“ 72/245/EWG in der Fassung 95/54/EG
Artikel-Nr. CS-ACT-MP2
Inhalt: 25 Liter
Anschlussspannung: 12/24 VDC
Kühlleistung: +10 °C bis 0 °C
Gewicht: 12,5 kg
_CS-ACT-MP2.book Seite 14 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2
15
Please read this operating manual carefully before starting the device.
Keep it in a safe place for future reference. If the you pass on the
appliance to another person, hand over this operating manual along
with it.
Contents
1 Notes on using the manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6 Installation and connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8 Cleaning and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
9 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
10 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
_CS-ACT-MP2.book Seite 15 Freitag, 15. Oktober 2010 10:55 10

Notes on using the manual CoolMatic CS-MP2
16
1 Notes on using the manual
The following symbols are used in this operating manual:
Caution
Safety instruction: Failure to observe this instruction can cause
personal injury or damage the appliance.
Caution
Safety instruction relating to danger emanating from electrical
currents or voltage: Failure to observe this instruction can cause
personal injury or damage to the appliance and impair its
functioning.
Note
Supplementary information for operating the appliance.
➤Action: This symbol indicates that action is required on your part.
The required action is described step-by-step.
✓This symbol describes the result of an action.
Fig. 21, page 3: this refers to an element in an illustration. In this case,
“item 1 in figure 2on page 3”.
Please observe the following safety instructions.
2 Safety instructions
Caution
Dometic WAECO International will not be held liable for claims for
damage resulting from the following:
– Damage to the appliance resulting from mechanical influences
and excess voltage
– Alterations to the appliance made without the explicit
permission of Dometic WAECO International
– Use for purposes other than those described in the operating
manual
_CS-ACT-MP2.book Seite 16 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Safety instructions
17
2.1 General safety
zCaution - danger of electrocution
Check that the voltage specification on the type plate
corresponds to that of the energy supply.
zOnly connect the device to 12/24 VDC.
zIf the connection cable is damaged, it must be replaced to
prevent possible electrical hazards.
zDisconnect the cooling device and other electric consumers
from the battery before you connect the battery to a quick
charging device. Overvoltage can damage the electronics of the
device.
zDo not operate the device if it is visibly damaged.
zThis appliance may only be repaired by qualified personnel.
Improper repairs can lead to considerable hazards.
Should your device need to be repaired, please contact
WAECO customer services.
zDo not open the refrigerant circuit under any circumstances!
zThe cooler is not suitable for transporting caustic materials or
materials containing solvents.
zFood may only be stored in its original packaging or in suitable
containers.
2.2 Operating the device safely
zIn order to work properly, the cooler must have been standing
upright for at least an hour before you switch it on.
zThe cooler has a built-in inclination sensor which switches it off
when it is tilted. Nevertheless, always switch off the cooler
before tilting the cab.
Before switching the cooler on again, let it stand for at least
15 minutes after lowering the cab.
zDo not place any electrical devices inside the cooler.
zInstall the device in a dry location where it is protected against
splashing water.
zDo not install the device near naked flames or other heat
sources (heaters, direct sunlight, gas ovens etc.)
_CS-ACT-MP2.book Seite 17 Freitag, 15. Oktober 2010 10:55 10

Scope of delivery CoolMatic CS-MP2
18
zCaution: beware of overheating
Always make sure there is sufficient ventilation so that heat
generated during normal operation can dissipate. Ensure that
the ventilation slots are not covered. Make sure that the device
is sufficiently far away from walls and other objects so that the
air can circulate.
zNever immerse the device in water.
zDo not fill the inner container with ice or fluid.
3 Scope of delivery
4 Intended use
The WAECO CoolMatic CS-MP2 (item no. CS-ACT-MP2) is a cooler for
installing in a Mercedes-Benz Actros (L and LH cab). It is suitable for cooling
food.
Caution – be careful when cooling perishable medicines.
If you wish to cool medicines, please check if the cooling capacity
of the device is suitable for the medicine in question.
Quantity Description
1Cooler
1Set of fastening material
1 Operating manual
_CS-ACT-MP2.book Seite 18 Freitag, 15. Oktober 2010 10:55 10

CoolMatic CS-MP2 Technical description
19
5 Technical description
5.1 Function description
The cooler chills products and keeps them cool. A maintenance-free
refrigerant circuit with compressor provides the cooling.
The cooler is designed for continuous operation at ambient temperatures
between –10° and 55 °C and air humidity up to 90 %.
It is can be tilted sideways up to 30°.
Before exposing the cooler to extreme conditions – such as on expeditions –
please contact the manufacturer. All materials used in the cooling device are
compatible for use with foodstuffs.
Battery monitor
The device has a battery monitor that protects your vehicle battery against
excessive discharging when the device is connected to the 12/24 V vehicle
electrics.
If the cooler is operated when the vehicle ignition is switched off, the cooler
switches off automatically as soon as the supply voltage falls below a set
level. The cooler will switch back on once the battery has been recharged to
the restart voltage level.
Caution - risk of damage
When switched off by the battery monitor, the battery will no longer
be fully charged. Avoid starting repeatedly or operating electric
consumers without longer charging phases. Ensure that the battery
is recharged.
The switch-off and switch-on points measured at the connection terminals of
the compressor are listed in the following table.
Voltage
12 V 24 V
Cut-off voltage 11.3 V 24.6 V
Restart voltage 12.5 V 26.0 V
_CS-ACT-MP2.book Seite 19 Freitag, 15. Oktober 2010 10:55 10

Installation and connection CoolMatic CS-MP2
20
5.2 Operating and display elements
6 Installation and connection
The cooler is installed in the drawer under the bed.
➤Lift the mattress.
➤Unscrew the four screws (fig. 1, page 3) and take off the board.
➤Pull out the drawer and take out the container (fig. 2, page 3).
After you fit the cooler, you can put the container back in.
Note
If you cannot fully pull out the drawer, this is how to release it:
➤Remove the screws (fig. 31, page 3) and unplug the panel beside the
drawer (fig. 32, page 3).
➤Have the supply cable from slot X 7 (fig. 4, page 3) to the cooler laid by
a specialist Mercedes Benz garage.
➤Cut out a section for ventilation at the appropriate position on the panel
(fig. 5, page 3)
➤Push on the plate nuts supplied (fig. 6, page 3 and fig. 7, page 4)
➤Feed the connection cable for the cooler through the hole provided.
(fig. 8, page 4)
➤Fasten the cooler with the screws provided at the appropriate positions
(fig. 9, page 4).
➤Fasten the cooler cable to the position marked on the drawer using the
clip provided and place the rubber in the appropriate position (fig. 0,
page 4).
No. in
fig. c,
page 5
Description Explanation
1 Temperature
controller
– Switches the cooler on or off
– Adjusts the temperature
_CS-ACT-MP2.book Seite 20 Freitag, 15. Oktober 2010 10:55 10
