DOTLUX STYLEdesk User manual

LED-Tischleuchte STYLEdesk
LED desk luminare STYLEdesk
4332-040050
D
Bedienungsanleitung
DE
EN
User manual
10/18
dimmbar / dimmable 1-10 V
Lichtfarbe / color temperature neutralweiss / natural white
Abstrahlwinkel / beam angle 50°/120°
Abmessungen 1056x64x1200mm
Eingangsspannung / input voltage 110 - 240 V AC
Frequenzbereich in Hertz / frequency in hz 50 / 60
Temperaturbereich / working temperature -20 - +45°C
Leistungsaufnahme / power consumption 80W
Technische Daten / technical details
Leistungsfaktor / power factor 0,9
IP Schutzklasse / IP protection class IP 20

1 2
34
5a
6
Anschlussklemmen verbinden
Connect terminal block
Schrauben lösen und Abdeckung entfernen
Loosen screws and remove cover
1
Abdeckung mit Schrauben fixieren
Fix cover by screws
Montage / Mounting
LED-Leuchtenkopf mit Schrauben befestigen
Fix LED light head with screws
LED-Leuchte am Schreibtisch montieren
Fix LED light on desk
LED-Leuchte am Schreibtisch montieren
Fix LED light on desk
5b
Tischklemme befestigen
Fix desk clamp

10min 10min
≤3500 mm
≤85°
8 9
10
11
12

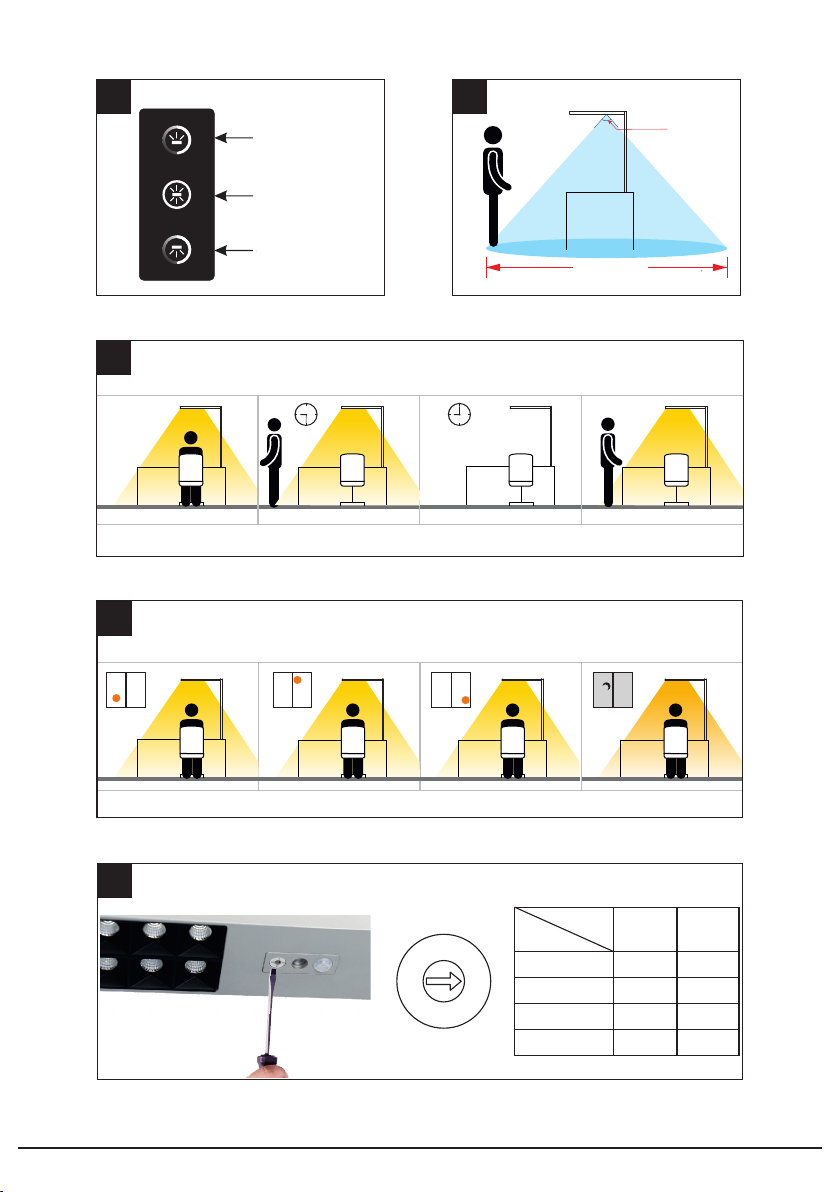

Ein- bzw. Ausschalten und Dimmen der Leuchte
Turn on or off or dimm the lighting
Tageslichtsensor
daylightsensor
Einstellung Bewegungssensor
setting motion sensor
Erfassungsbereich / detection area
Betriebsmodi mit Hilfe eines Schraubenziehers wählen
Chose operating modes by using screw driver
2
Sensoreinstellung/ sensor setting
nur indirektes Licht/
indirect light only
indirketes und
direktes Licht
indirect and direct
light
nur direktes Licht/
direct light only
0
1
2
30
1
2
3
swithes
Motion
sensor Daylight sensor
OFF OFF
ON OFF
ON ON
OFF ON
Dip information

Vielen Dank, dass Sie sich für ein DOTLUX Produkt
entschieden haben.
Um die korrekte und sichere Installation, Nutzung und
Funktion des Produktes sicherzustellen, befolgen Sie die
Anweisungen sorgfältig und bewahren Sie diese Anleitung
zur späteren Verwendung auf.
1. Packungsinhalt
- LED-Leuchtenkopf
- Tischklemme
- Leuchtenmast
- Montagesatz
- diese Bedienungsanleitung
- Hinweis - Bitte prüfen Sie vor der Verwendung den
Packungsinhalt auf Vollständigkeit und stellen Sie sicher,
dass keine fehlerhaften oder beschädigten Teile enthalten
sind.
2. Sicherheitshinweise
- Warnung - Lebensgefahr! Trennen Sie die
Stromversorgung vor Installations-, Wartungs- und
Reparaturarbeiten stets vom Stromnetz.
- Elektrische Arbeiten dürfen nur von autorisierten
Fachpersonal durchgeführt werden.
- Berücksichtigen Sie stets alle technischen Daten des
Produktes.
- Schützen Sie das Produkt vor Schmutz, Feuchtigkeit
und Überhitzung.
- Schließen Sie das Produkt nur an die angegebene
Spannung an.
- Pflegen Sie das Produkt nur mit einem trockenen
Reinigungstuch.
- Hinweis - Die Lichtquelle dieses Produktes ist nicht
auswechselbar. Wenn die Lichtquelle das Ende seiner
Lebensdauer erreicht hat, ist das gesamte Produkt zu
ersetzen.
- Entfernen Sie bei Beschädigungen das Produkt und
benutzen Sie es nicht weiter.
- Reparaturen dürfen nur von autorisierten Fachpersonal
durchgeführt werden.
3. Anwendungsbereich
- Das Produkt ist nur für den Einsatz innerhalb von
Gebäuden vorgesehen.
- Verwenden Sie das Produkt ausschließlich für den dazu
vorgesehenen Zweck.
DE
Bedienungsanleitung
4. Gewährleistungsausschluss
Die Dotlux GmbH übernimmt keinerlei Haftung oder
Gewährleistung für Schäden, die aus unsachgemäßer
Installation, Montage und unsachgemäßen Gebrauch des
Produktes oder der Nichtbeachtung der
Bedienungsanleitung und/oder der Sicherheitshinweise
resultieren.
5. Bedienunghinweise
Ein-/Ausschalten
- Schalten Sie das Produkt mit einem kurzen Druck auf
den Taster an bzw. aus.
- Das direkte und indirekte Licht kann separat oder
gemeinsam gesteuert werden (siehe Bild 8).
Ändern der Helligkeit
- Durch einen langen Druck auf den Taster kann die
gewünschte Helligkeit eingestellt werden.
- Jeder erneute lange Druck bewirkt einen Wechsel
zwischen Lichtzu- und Lichtabnahme.
Bewegungsmelder
- Das Produkt schaltet sich automatisch an, wenn eine
Bewegung wahrgenommen wird.
- Das Produkt dimmt auf eine Helligkeit von 30%, wenn
über eine Zeit von 10 min keine Bewegung registriert wird.
- Nach weiteren 10 min ohne Bewegung schaltet sich das
Produkt automatisch aus (siehe Bild 10).
Tageslichtsensor
- Das Produkt speichert die aktuell eingestellte Helligkeit.
- Bei Änderung des Umgebungslichtes reguliert sich die
Helligkeit der Leuchte automatisch, um die gespeicherte
Helligkeit zu erhalten (Konstantlichtfunktion)
(siehe Bild 11)
Einstellung Betriebsmodus
- Es können vier Betriebsmodi eingestellt werden.
- Zur Einstellung des gewünschten Betriebsmodus
mit Hilfe eines Schraubenziehers Stellregler entsprechend
positionieren.
(siehe Bild 12)
3

6. Entsorgungshinweis
- Wenn dieses Symbol auf einem Produkt
angebracht ist, unterliegt dieses Produkt der
europäischen Richtlinie 2012/19/EU.
- Alle Elektro- und Elektronik-Altgeräte, sowie
Batterien müssen getrennt vom Hausmüll über
dafür staatlich vorgesehene Stellen entsorgt werden.
- Mit der ordnungsgemäßen Entsorgung des alten
Gerätes vermeiden Sie Umweltschäden und eine
Gefährdung der persönlichen Gesundheit.
- Weitere Informationen zur Entsorgung des alten
Gerätes erhalten Sie bei der Stadtverwaltung, beim
Entsorgungssamt oder in dem Geschäft, in dem Sie
dieses Produkt erworben haben.
7. Konformitätserklärung CE
Dieses Produkt erfüllt die Anforderung der geltenden
europäischen und nationalen Richtlinien
(Elektromagnetische Verträglichkeit 2014/30/EU,
Niederspannungsrichtlinie 2014/35/EU,
RoHS-Richtlinie 2011/65/EU). Die Konformität wurde
nachgewiesen. Entsprechende Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
8. Hersteller
Dotlux GmbH
Richard-Stuecklen-Str. 7, 91781 Weißenburg
Tel: [phone] Fax: [phone]
www.dotlux.de
4

Thank you for choosing a DOTLUX product.
To ensure correct and safe installation, usage and
functioning of the product, always follow these
instructions carefully and keep them for future reference.
1. Package Contents
- LED light head
- desk clamp
- light pole
- mounting kit
- Note - Please check that the set is complete before
using it and ensure that none of the parts are faulty or
damaged.
2. Safety Notes
- Warning - danger of life! Always disconnect the power
supply prior to installation, maintenance or repair
activities.
- Electronic work may only be performed by authorised
specialists.
- Always consider all technical specifications of the
product.
- Protect the product from dirt, moisture and overheating.
- Only connect the product to the specified voltage.
- Use only a dry cloth to clean the product.
- Note - The light source of this product is non-replaceable.
At the end of the life of the light source the whole product
need to be replaced.
- In the event of damage to the product, stop using the
product.
- Repair work may only be performed by authorised
specialists.
3. Intended Use
- This product is intended for indoor use only.
- Only use the product for the intended purpose.
4. Warranty Disclaimer
Dotlux GmbH assumes no liability and provides no
warranty for damage resulting from improber
installation/mounting, improber use of the product
or from failure to observe the operating instructions
and/or safety notes.
5. Operating Notes
Turn on/off
- Switch on or off the product by shortly pressing the
touch button.
- Direct and indirect light can be controlled separatelly
or together (see pic 8).
EN
User manual
Modifying the brightness
- Press and hold the touch button until your desired
brightness is achieved.
- Each renewed pressing and holding of the button effects
a change between light increase and light reduction.
Movement detector
- The product automatically turns on when some
movement is detected.
- If there is no move registered for 10 minutes the
product will set brightness to 30%.
- After another 10 minutes without movement perception
the light turns off (see pic 10).
Daylight sensor
- The product saves the latest adjusted brightness.
- While changing the ambient light the product
automatically adjusts brightness to maintain the
saved brightness (constant lighting) (see pic 11).
Operating mode
- Four operating modes can be chosen.
- Turn rotary switch to desired operating mode
by using a screw driver (see pic 12).
6. Recycling information
- If this symbol is displayed on a product, this
product is covered under the European
Guidelines 2012/19/EU.
- All old electrical and electronic devices as
well as batteries must be disposed of separately from
household garbage, at specially provided public
locations.
- By properly disposing of the old device, you avoid
damage to the environment and endangerment of the
personal health.
- Further information on the disposal of old appliances
may be obtained from the Town Hall, the local or
municipal waste disposal authority or the shop or
business from which you obtained the product.
7. Declaration of conformity CE
This product fulfils the requirements of the
applicable European and national directives
(Electromagnetic Compatibility 2014/30/EU,
Low Voltage Directive 2014/35/EU,
RoHS Directive 2011/65/EU). Conformity has been
demonstrated. The relevant declarations and
documents are held by the manufacturer.
8. Manufacturer
Dotlux GmbH
Richard-Stuecklen-Str. 7, 91781 Weißenburg
Phone: [phone] Fax: [phone]
www.dotlux.de
