Vorwort
Diese Anleitung soll erleichtern, die Maschine kennenzulernen und
ihre bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher,
sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft,
Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu
vermindern und die Zuverlässigkeit und die Lebensdauer der
Maschine zu erhöhen.
Die Betriebsanleitung ist geeignet, Anweisungen aufgrund
bestehender nationaler Vorschriften zur Unfallverhütung und zum
Umweltschutz zu ergänzen.
Die Betriebsanleitung muß ständig am Einsatzort der
Maschine/Anlage verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden,
die beauftragt ist, an der Maschine/Anlage zu arbeiten. Darunter ist zu
verstehen:
– Bedienung, einschließlich Rüsten, Störungsbehebung im
Arbeitsablauf, Beseitigung von Produktionsabfällen, Pflege,
– Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
– Transport
Der Bediener hat mit dafür zu sorgen, daß nur autorisierte Personen
an der Maschine arbeiten.
Der Bediener ist verpflichtet, die Maschine mindestens einmal pro
Schicht auf äußerlich erkennbare Schäden und Mängel zu prüfen,
eingetretene Veränderungen (einschließlich des Betriebsverhaltens),
die die Sicherheit beeinträchtigen, sofort zu melden.
Das verwendende Unternehmen hat dafür zu sorgen, daß die
Maschine immer nur in einwandfreiem Zustand betrieben wird.
Es dürfen grundsätzlich keine Sicherheitseinrichtungen demontiert
oder außer Betrieb gesetzt werden.
Ist die Demontage von Sicherheitseinrichtungen beim Rüsten,
Reparieren oder Warten erforderlich, hat unmittelbar nach Abschluß
der Wartungs- oder Reparaturarbeiten die Remontage der
Sicherheitseinrichtungen zu erfolgen.
Eigenmächtige Veränderungen an der Maschine schließen eine
Haftung des Herstellers für daraus resultierende Schäden aus.
Alle Sicherheits- und Gefahrenhinweise an der Maschine/Anlage
beachten! Die gelb/schwarz gestreiften Flächen sind
Kennzeichnungen ständiger Gefahrenstellen, z. B. mit Quetsch-,
Schneid-, Scher- oder Stoßgefahr.
Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die
allgemein gültigen Sicherheits- und Unfallverhütungs-Vorschriften.

Allgemeine Sicherheitshinweise
Die Nichteinhaltung folgender Sicherheitshinweise kann zu
körperlichen Verletzungen oder zu Beschädigungen der Maschine
führen.
1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen
Betriebsanleitung und nur durch entsprechend unterwiesene
Bedienpersonen in Betrieb genommen werden.
2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und
die Betriebsanleitung des Motorherstellers.
3. Die Maschine darf nur ihrer Bestimmung gemäß und nicht ohne
die zugehörigen Schutzeinrichtungen betrieben werden; dabei
sind auch alle einschlägigen Sicherheitsvorschriften zu beachten.
4. Beim Austausch von Nähwerkzeugen (wie z.B. Nadel, Nähfuß,
Stichplatte, Stoffschieber und Spule), beim Einfädeln, beim
Verlassen des Arbeitsplatzes sowie bei Wartungsarbeiten ist die
Maschine durch Betätigen des Hauptschalters oder durch
Herausziehen des Netzsteckers vom Netz zu trennen.
5. Die täglichen Wartungsarbeiten dürfen nur von entsprechend
unterwiesenen Personen durchgeführt werden.
6. Reparaturarbeiten sowie spezielle Wartungsarbeiten dürfen nur
von Fachkräften bzw. entsprechend unterwiesenen Personen
durchgeführt werden.
7. Für Wartungs- und Reparaturarbeiten an pneumatischen
Einrichtungen ist die Maschine vom pneumatischen
Versorgungsnetz (max. 7 - 10 bar) zu trennen.
Vor dem Trennen ist zunächst eine Druckentlastung an der
Wartungseinheit vornehmen.
Ausnahmen sind nur bei Justierarbeiten und Funktionsprüfungen
durch entsprechend unterwiesene Fachkräfte zulässig.
8. Arbeiten an der elektrischen Ausrüstung dürfen nur von dafür
qualifizierten Fachkräften durchgeführt werden.
9. Arbeiten an unter Spannung stehenden Teilen und Einrichtungen
sind nicht zulässig.
Ausnahmen regeln die Vorschriften DIN VDE 0105.
10. Umbauten bzw. Veränderungen der Maschine dürfen nur unter
Beachtung aller einschlägigen Sicherheitsvorschriften
vorgenommen werden.
11. Bei Reparaturen sind die von uns zur Verwendung freigegebenen
Ersatzteile zu verwenden.
12. Die Inbetriebnahme des Oberteils ist so lange untersagt, bis
festgestellt wurde, daß die gesamte Näheinheit den
Bestimmungen der EG-Richtlinien entspricht.
Diese Zeichen stehen vor Sicherheitshinweisen,
die unbedingt zu befolgen sind.
Verletzungsgefahr !
Beachten Sie darüber hinaus
auch die allgemeinen Sicherheitshinweise.

Inhalt Seite:
Vorwort und allgemeine Sicherheitshinweise
Teil 1: Bedienanleitung Kl. 577-1111
1. Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2. Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. Bedienung
4.1 Nadelfaden einfädeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Greiferfaden aufspulen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Spule einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.4 Nadel wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.5 Nähkorb lüften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.6 Nähkorbdruck regulieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.7 Knopflochlänge einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.8 Stichanzahl einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.9 Messer wechseln und einstellen (Schlitzschneiden) . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.10 Messer wechseln und einstellen (Block-Schneiden) . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4.11 Kunststoff-Schneidplatte austauschen (nur Block-Schneiden) . . . . . . . . . . . . . . . . . . . . 17
4.12 Fadenspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5. Steuerung und Bedienfeld
5.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5.2 Tasten am Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5.3 Parameterwerte ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6. Nähen
6.1 Normaler Nähablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.2 Unterbrechung des Nähablaufs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.3 Greiferfadenüberwachung durch Knopflochzählung . . . . . . . . . . . . . . . . . . . . . . . . . . 25
7. Wartung
7.1 Reinigung und Prüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7.2 Ölschmierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
8. Zusatzausstattungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
1
3

Gestellsatz Längsaufstellung
Gestellsatz Queraufstellung
Gestellsatz Quer- / Längsbedienung
4

1. Produktbeschreibung
Die DÜRKOPP ADLER 577-1111 ist ein Doppelsteppstich-Knopfloch-
automat mit Unter- und Obertransport zum Nähen von Knopflöchern
mit zwei geraden Riegeln.
Normale Nähweise:
Rechte Nähgutseite (Ansichtsseite) beim Nähen oben.
Die Maschine kann in drei Aufstellungsvarianten geliefert werden (sie-
he links).
2. Bestimmungsgemäßer Gebrauch
Die DÜRKOPP ADLER 577-1111 ist ein Nähautomat, der bestim-
mungsgemäß zum Nähen von leichtem bis mittelschwerem Nähgut ver-
wendet werden kann.
Solches Nähgut ist in der Regel aus textilen bzw. synthetischen Fa-
sern zusammengesetztes Material. Diese Nähmaterialien werden in
der Bekleidungsindustrie verwendet. Ferner können mit diesem Nähau-
tomaten möglicherweise auch sogenannte technische Nähte ausge-
führt werden. Hier muß jedoch in jedem Falle der Betreiber (gerne in
Zusammenarbeit mit DÜRKOPP ADLER) eine Abschätzung der mögli-
chen Gefahren vornehmen, da solche Anwendungsfälle einerseits ver-
gleichsweise selten sind und andererseits die Vielfalt unübersehbar
ist. Je nach Ergebnis dieser Abschätzung sind geeignete Sicherungs-
maßnahmen zu ergreifen. Allgemein darf nur trockenes Nähgut mit die-
ser Maschine verarbeitet werden. Das Material darf nicht dicker als
4 mm sein, wenn es durch den abgesenkten Nähfuß zusammenge-
drückt wird.
Das Material darf keine harten Gegenstände beinhalten, da die Maschi-
ne sonst nur mit Augenschutz betrieben werden dürfte. Ein solcher Au-
genschutz ist zur Zeit nicht lieferbar. Die Naht wird im allgemeinen mit
Nähgarnen der Dimension bis 65/2 Nm (Synthetikfäden mit Baumwol-
lumspinnung oder Synthetikfäden) erstellt. Wer andere Fäden einset-
zen will, muß auch hier vorher die davon ausgehenden Gefahren ab-
schätzen und ggf. Sicherungsmaßnahmen ergreifen. Dieser Nähauto-
mat darf nur in trockenen und gepflegten Räumen aufgestellt und
betrieben werden. Wird der Nähautomat in anderen Räumen, die nicht
trocken und gepflegt sind, eingesetzt, können weitergehende Maßnah-
men erforderlich werden, die zu vereinbaren sind (siehe EN 60204-
31:1999). Wir gehen als Hersteller von Industrienähmaschinen davon
aus, daß an unseren Produkten zumindest angelerntes Bedienperso-
nal arbeitet, so daß alle üblichen Bedienungen und ggf. deren Gefah-
ren als bekannt vorausgesetzt werden können.
1
5

3. Technische Daten
Maschinenoberteil: Klasse 577-1111
Nadelsystem: System 265 mit leicht angerundeter Spitze
Nadeldicke: 70 - 100, Standard 80
Garne: Synthetikfäden und Synthetikfäden mit
Baumwollumspinnung bis 65/2 Nm
Nähstichtyp: Doppelsteppstich
Stichzahl: max. 4000 U/min (einstellbar)
Anzahl der Stiche
pro Nahtbild: 76 - 510
Knopflochlänge: 10 - 48 mm
Knopflochbreite: 0 - 6 mm
Schnittlänge: max. 38 mm
Motortyp: EFKA DC1600/DA82GL
Nennleistung: 0,75 kW
Drehzahl: 4000 U/min
Betriebsdruck: 6 bar
Luftverbrauch: ca. 4 NL pro Arbeitsspiel
Nennspannung: 1 ~ 230 V, 50/60 Hz
1~ 190 - 240 V, 50/60 Hz
Abmessungen:
Längsgestell: 1060 x 620 x 1250 mm ( L x B x H )
Längs- / Quergestell: 800 x 650 x 1250 mm ( L x B x H )
(Oberteil ohne Gestell: 180 x 600 x 450)
Arbeitshöhe: 750...895 mm (Oberkante Tischplatte)
Gewicht: ca. 135 kg (mit Gestell)
Geräusch-Angabewert: LpA = 78,7 dB (A), KpA = 1,08 dB (A)
6

4. Bedienung
4.1 Nadelfaden einfädeln
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Der Nadelfaden darf nur bei ausgeschalteter Maschine eingefädelt wer-
den.
–Nadelfaden gemäß Abbildung einfädeln.
1
7

4.2 Greiferfaden aufspulen
–Garnrolle auf den Garnständer stecken.
–Greiferfaden wie aus der Abbildung ersichtlich einfädeln.
–Spule auf Spulerachse 1stecken.
–Greiferfaden im Uhrzeigersinn ca. 5 mal um den Spulenkern
wickeln.
–Spulerhebel 2zur Spule hin schwenken und einrasten lassen.
–Während des Nähens wird die Spule gefüllt.
–Spulerhebel 2beendet den Spulvorgang sobald die Spule gefüllt
ist.
–Nach dem Spulen Greiferfaden an Fadenklemme 3abreißen.
4.3 Spule einsetzen
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Die Spule darf nur bei ausgeschalteter Maschine gewechselt werden!
Leere Spule entnehmen.
–Greiferraumdeckel 4öffnen.
–Bügel 5hochklappen und Spulengehäuseoberteil mit Spule heraus-
nehmen.
–Leere Spule aus dem Spulengehäuseoberteil herausnehmen.
3
1
2
8

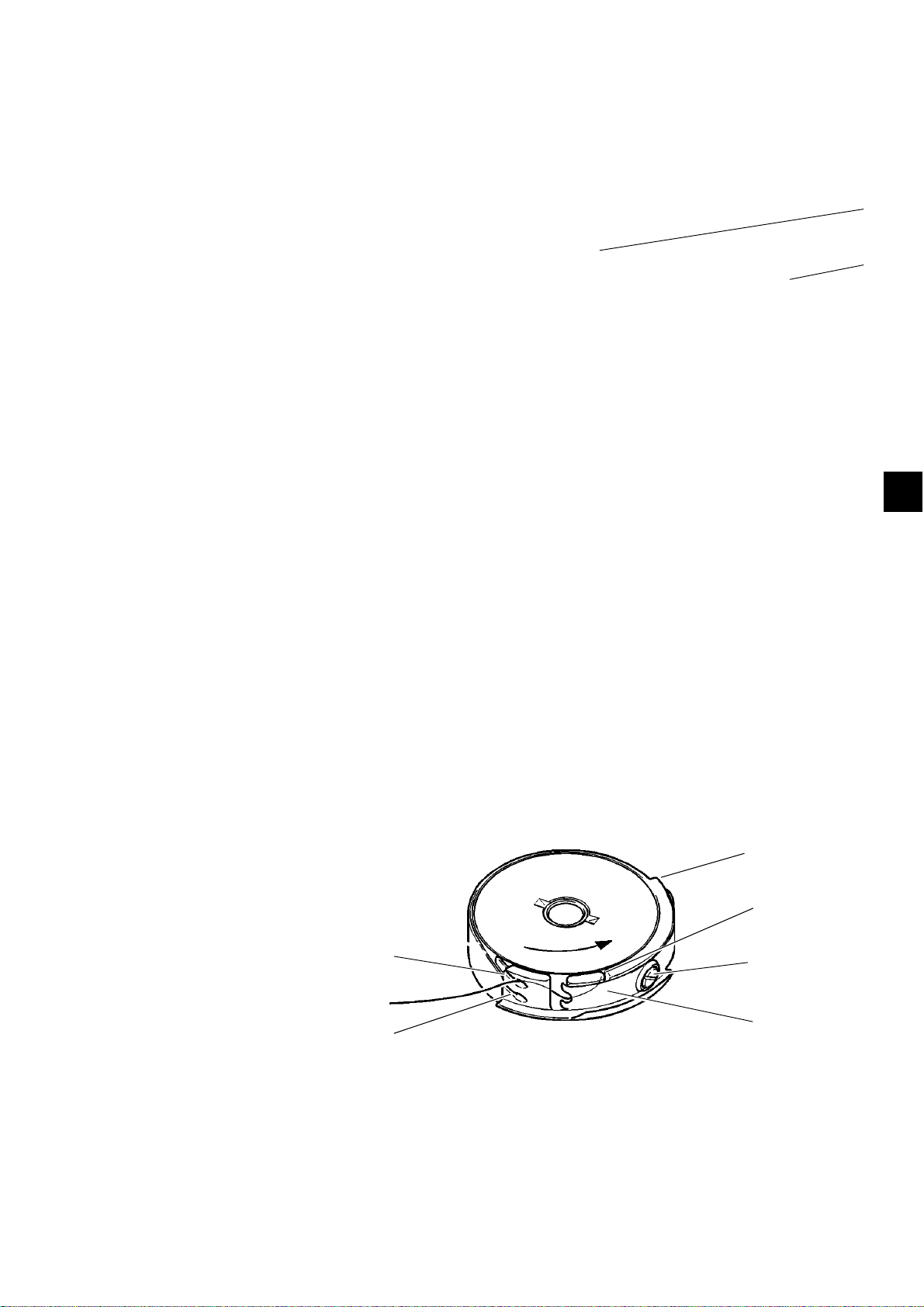

Spule einfädeln
–Volle Spule in Spulengehäuseoberteil einlegen, dabei muß sich die
Spule beim Abziehen des Greiferfadens gegen den Uhrzeigersinn
drehen.
–Greiferfaden durch Schlitz 6unter Feder 7führen.
–Je nach gewünschtem Knopfloch muß der Greiferfaden durch den
Schlitz 9für ein hochgezogenes Knopfloch (mehr Faden wird
über den Greiferrücken vorgezogen) oder durch Schlitz 10 für ein
flachgezogenes Knopfloch (weniger Faden) geführt werden.
–So eingefädelten Greiferfaden an Messer 11 abschneiden.
Greiferfadenspannung einstellen
–Greiferfadenspannung durch Verdrehen von Schraube 12 so ein-
stellen, daß sich das Spulengehäuse bei festgehaltenem Fadenen-
de durch sein Eigengewicht langsam absenkt.
Spulengehäuseoberteil einsetzen
–Spulengehäuseoberteil mit Spule auf Spulengehäuseunterteil set-
zen, dabei darauf achten, daß Bügel 5hörbar einrastet.
–Greiferraumdeckel 4schließen.
5
4
11
6
12
7
9
10
1
9

4.4 Nadel wechseln
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Nadel nur bei ausgeschalteter Maschine wechseln!
Messerseite
–Schraube 1lösen.
–Nadel aus der Nadelstange ziehen.
–Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange ein-
schieben.
–Nadel so ausrichten, daß die Hohlkehle auf der dem Messer abge-
wandten Seite liegt.
–Schraube 1festdrehen.
ACHTUNG !
Der werkseitig eingestellte Abstand des Greifers zur Nadel ist für Na-
deln mit einer Dicke von 80 eingestellt.
Beim Einsetzen von Nadeln mit anderen Dicken muß der Abstand ggf.
korrigiert werden (siehe Serviceanleitung).
1
10

4.5 Nähkorb lüften
Der Nähkorb 2lüftet nur bei eingeschaltetem Hauptschalter und unter
folgenden Voraussetzungen:
–Nähkorb in Ausgangsstellung (hinten)
–Fadenhebel in oberem Totpunkt (Nadel oben)
Falls der Fadenhebel nicht im oberen Totpunkt steht (Fehlermeldung
im Display des Bedienfeldes: "_0 0 1 0"), dreht die Maschine beim Ein-
schalten des Hauptschalters automatisch in diese Position.
Befindet sich der Nähkorb nicht in seiner Ausgangsposition, erscheint
nach dem Einschalten des Hauptschalters folgende Fehlermeldung im
Display des Bedienfeldes: "_0 0 0 1". An der Handkurbel muß dann so-
weit gedreht werden bis der Nähkorb in der richtigen Position steht
und lüftet. Durch Betätigung des Pedals in die 1. Stufe vorwärts wird
der Nähkorb abgesenkt, ohne daß ein Nähablauf gestartet wird.
Der Nähkorb kann auch über die Taste 3 des Bedienfeldes gelüftet
bzw. abgesenkt werden. Dazu muß der Parameter "F - 020" in der Be-
dienerebene eingeschaltet werden (siehe Kapitel 4.9).
4.6 Nähkorbdruck regulieren
–Der Nähkorbdruck kann an Schraube 3reguliert werden.
2
31
11

4.7 Knopflochlänge einstellen
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Die Knopflochlänge darf nur bei ausgeschalteter Maschine verändert
werden!
–Handkurbel 1abziehen.
–Deckel 2 bis zum Anschlag aufklappen.
–Schraube 3lösen.
–Hebel 4in der Kulisse verstellen.
–Schraube 3festdrehen.
–Stütze 5ausrasten und Deckel 2schließen.
–Handkurbel 1aufstecken.
5
3
4
2
1
12

4.8 Stichanzahl einstellen
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Die Stichanzahl darf nur bei ausgeschalteter Maschine verändert wer-
den!
–Handkurbel abziehen.
–Deckel 2bis zum Anschlag aufklappen.
–Wechselräder 6paarweise entsprechend der Tabelle austauschen.
–Stütze 5ausrasten und Deckel 2schließen.
–Handkurbel aufstecken.
Anzahl der
Stiche
202
212
223
235
247
261
274
289
305
321
339
358
379
401
425
451
479
510
Anzahl
der Zähne
oben / unten
40 / 39
41 / 38
42 / 37
43 / 36
44 / 35
45 / 34
46 / 33
47 / 32
48 / 31
49 / 30
50 / 29
51 / 28
52 / 27
53 / 26
54 / 25
55 / 24
56 / 23
57 / 22
Anzahl
der Zähne
oben / unten
22 / 57
23 / 56
24 / 55
25 / 54
26 / 53
27 / 52
28 / 51
29 / 50
30 / 49
31 / 48
32 / 47
33 / 46
34 / 45
35 / 44
36 / 43
37 / 42
38 / 41
39 / 40
Anzahl
der Stiche
76
81
86
91
97
102
108
114
120
127
134
141
149
157
165
173
182
192
2
6
5
1
13

4.9 Messer wechseln und einstellen (Schitzschneiden)
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Der Nähkorb muß in Ausgangsstellung stehen, sonst schlägt das Mes-
ser auf den Nähkorb!
Messereinbau nur bei eingeschalteter Einstellhilfe!
Messer ausbauen
–Mutter 1 lösen.
–Messer 2herausziehen.
Messer einbauen
Einstellhilfe einschalten, dazu:
–Hauptschalter einschalten.
(Der Nähkorb lüftet.)
–Taste "P" auf dem Bedienfeld drücken.
(Das Menü der Bedienerebene wird aufgerufen.)
–Mittels Taste "+" durch das Menü takten, bis "F - 020" im Display
erscheint.
–Nach dem Drücken der Taste "E" erscheint "oFF" im Display.
–Durch Drücken der Taste "+" wird die Einstellhilfe eingeschaltet.
(Im Display erscheint "on" und ein Pfeil über Taste 3.)
ACHTUNG !
Während der Benutzung der Einstellhilfe nicht am Handrad oder an
der Handkurbel drehen!
3
1
2
14

–Neues Messer einsetzen (Mutter 1gelöst) und zunächst ganz nach
oben schieben.
ACHTUNG !
Unbedingt darauf achten, daß zwischen Oberfadenschere und Mes-
serunterkante ein Abstand von min. 1 mm besteht.
–Mutter 1 festdrehen.
–Nähkorb durch Drücken der Taste 3 absenken.
–Bei weiterhin eingeschalteter Einstellhilfe kann nun der Messer-
block mittels Taste 4 nach unten bewegt werden.
(Pfeil über Taste 4 erscheint.)
–Durch nochmaliges Drücken der Taste 4 kann der Messerblock
wieder nach oben gefahren werden.
Wenn der Nähkorb nicht abgesenkt ist, kann der Messerblock nicht
über Taste 4 nach unten gefahren werden. Zunächst muß dann der
Nähkorb über Taste 3 abgesenkt werden. Ebenso ist die Funktion der
Taste 3 (Nähkorb anheben) bei abgesenktem Messer gesperrt.
Während der Benutzung der Einstellhilfe kann die Maschine nicht ge-
startet werden.
Messer ausrichten
Die Messervorderkante soll bei abgesenktem Messerblock ca. 2 mm
unter der Stichplattenoberkante stehen.
Einstellung:
–Nähkorb lüften.
–Mutter 1leicht lösen.
–Messer verschieben.
–Mutter 1festdrehen.
–Schnittiefe prüfen, ggf. Vorgang wiederholen.
Der Einschnitt des Messers soll etwa 2 Gewebefäden vor dem zuletzt
genähten Schlußriegel liegen.
Einstellung:
–Schraube 3lösen und den Abstand entsprechend einstellen.
Zu beachten:
Bei abgesenktem Messerblock muß zwischen der Messervorderkante
und dem Schlitz im Stichplatteneinsatz ein Sicherheitsabstand von
0,5 mm bestehen.
–Schraube 3festdrehen.
Einstellhilfe beenden
Zum Beenden der Einstellhilfe muß die Taste "P" auf dem Bedienfeld
gedrückt werden.
1 2 3 4 A B
1
15

4.10 Messer wechseln und einstellen (Block-Schneiden)
VORSICHT VERLETZUNGSGEFAHR !
Hauptschalter ausschalten!
Der Nähkorb muß in Ausgangsstellung stehen, sonst schlägt das Mes-
ser auf den Nähkorb!
Messereinbau nur bei eingeschalteter Einstellhilfe!
Messer ausbauen
–Mutter 1 lösen.
–Messer 2herausziehen.
Messer einbauen
Messertiefenanschlag ganz hineindrehen und Einstellhilfe einschalten,
dazu:
–Hauptschalter einschalten.
(Der Nähkorb lüftet.)
–Taste "P" auf dem Bedienfeld drücken.
(Das Menü der Bedienerebene wird aufgerufen.)
–Mittels Taste "+" durch das Menü takten, bis "F - 020" im Display
erscheint.
–Nach dem Drücken der Taste "E" erscheint "oFF" im Display.
–Durch Drücken der Taste "+" wird die Einstellhilfe eingeschaltet.
(Im Display erscheint "on" und ein Pfeil über Taste 3.)
ACHTUNG !
Während der Benutzung der Einstellhilfe nicht am Handrad oder an
der Handkurbel drehen!
3
1
2
45 4
16

–Neues Messer einsetzen (Mutter 1gelöst) und zunächst ganz nach
oben schieben.
ACHTUNG !
Unbedingt darauf achten, daß zwischen Oberfadenschere und Mes-
serunterkante ein Abstand von min. 1 mm besteht.
–Mutter 1 festdrehen.
–Nähkorb durch Drücken der Taste 3 absenken.
–Bei weiterhin eingeschalteter Einstellhilfe kann nun der Messer-
block mittels Taste 4 nach unten bewegt werden.
(Pfeil über Taste 4 erscheint.)
Messer auf Schnitt stellen
Bei abgesenktem Messerblock und ganz hineingedrehtem Messertie-
fenanschlag soll das Messer auf dem Kunststoffschneidblock auflie-
gen.
Einstellung:
–Messerblock absenken.
–Mutter 1leicht lösen.
–Messer auf den Schneidblock drücken.
–Mutter 1festdrehen.
–Nähprobe durchführen und den Schnitt prüfen, ggf. die Schnittiefe
am Messeranschlag korrigieren.
Der Einschnitt des Messers soll etwa 2 Gewebefäden vor dem zuletzt
genähten Schlußriegel liegen.
Einstellung:
–Schraube 3lösen und den Abstand entsprechend einstellen.
Zu beachten:
Bei abgesenktem Messerblock muß zwischen der Messervorderkante
und dem Schlitz im Stichplatteneinsatz ein Sicherheitsabstand von
0,5 mm bestehen.
–Schraube 3festdrehen.
Einstellhilfe beenden
Zum Beenden der Einstellhilfe muß die Taste "P" auf dem Bedienfeld
gedrückt werden.
4.11 Kunststoff-Schneidplatte austauschen (nur bei Block-Schneiden)
–Schrauben 4 lösen.
–Schneidplatte 5 mit Schraubenzieher aushebeln und entnehmen.
–Neue Schneidplatte einsetzen, auf den Gegenhalter drücken und
Schrauben 4festdrehen.
–Einstellung gemäß Kapitel 4.10 Messer wechseln und einstellen
(Block-Schneiden) durchführen.
1 2 3 4 A B
1
17
