Contenido
ES
INSTRUCCIONES DE SEGURIDAD
Instrucciones de seguridad
MANTENIMIENTO
Limpieza y cuidados
Resolución de problemas
Especificaciones técnicas
Ficha del producto
GARANTÍA
FUNCIONAMIENTO
Inicio rápido
Antes de cada lavado
Dispensador del detergente
Panel de control
Programas
Funciones
INSTALACIÓN
Descripción del producto
Instalación
3
13
13
15
17
18
23
9
10
27
30
31
35
32
V.2

Debe seguir todas las instrucciones de este manual
para minimizar el riesgo de incendio, descarga
eléctrica, daños a bienes, lesiones o muerte. Los riesgos
se clasifican según los siguientes símbolos:
Si el cable de alimentación está dañado, debe
sustituirlo el fabricante, el servicio técnico oficial u
otras personas igualmente cualificadas.
Debe emplear las tuberías proporcionados con el
aparato, no reutilice tuberías antiguas.
Antes de realizar mantenimiento, desenchufe el
aparato de la corriente.
Descargas eléctricas
INSTRUCCIONES DE SEGURIDAD
Instrucciones de seguridad
Esta combinación indica una situación de riesgo
potencial que, de no evitarse, puede resultar en la
muerte o en lesiones graves.
！Advertencia
Esta combinación indica una situación de
riesgo potencial que podría resultar en lesiones
leves.
Nota
Esta combinación indica una situación de
riesgo potencial que, de no evitarse, puede
resultar en lesiones leves y daño a objetos y al
entorno.
Atención
！Advertencia
3
V.2

Desenchufe de la corriente y del suministro de
agua después del uso. Las presiones de entrada
de agua máxima y mínima se miden en pascales.
Para su seguridad, la alimentación debe conec-
tarse en un enchufe de tres polos con tierra.
Compruebe que el enchufe tiene una toma de
tierra apropiada.
Todo dispositivo eléctrico o de agua debe conec-
tarlo un técnico autorizado, siguiendo las instruc-
ciones del fabricante y la normativa local.
Desenchufe el aparato antes de la limpieza o
mantenimiento.
No utilice enchufes con una corriente nominal
inferior a la del aparato. Nunca desenchufe el
aparato con las manos mojadas.
Recuerde desconectar la corriente y el suminis-
tro de agua tras lavar la ropa.
Seguridad para los niños
Pueden usar el aparato niños a partir de 8 años y
personas con capacidades físicas, mentales o
sensoriales reducidas, o que no tengan experien-
cia y conocimientos, si se les proporciona super-
visión e instrucciones sobre el uso seguro del
aparato y si entienden los riesgos que conlleva.
Los niños no deben jugar con el aparato, ni
encargarse de su limpieza y mantenimiento
básico sin supervisión.
Debe supervisar en todo momento a los niños de
menos de 3 años para que no jueguen con la
máquina.
Es posible que niños o mascotas se metan dentro
de la máquina. Compruébelo antes de ponerla en
marcha.
Vigile que los niños no jueguen con el aparato.
INSTRUCCIONES DE SEGURIDAD
4
V.2

La puerta de cristal puede calentarse mucho
durante el funcionamiento. Mantenga a niños y
mascotas lejos de la máquina durante el funcio-
namiento en salas muy húmedas o que conten-
gan gases explosivos o cáusticos.
 Retire todo el embalaje
y tornillos de transporte antes
del uso o podrían causar serios daños al aparato.
Riesgo de explosión
 No lave artículos que se hayan lavado, empapado o
humedecido con sustancias combustibles o explosi-
vas (como cera, aceite, pintura, gasolina, desengra-
sante, disolvente, queroseno, etc.) Puede causar un
incendio o explosión.
 No use la lavadora si se han usado químicos
industriales para limpiarla.
 No conecte el escape a ningún tubo que expulse
gases de aparatos que quemen gas u otros
combustibles.
 Aclare abundantemente las prendas lavadas a mano.
Instalación del producto
Este aparato es sólo para uso en interior.
No está diseñado como integrable.
Las aberturas no deben quedar obstruidas por al-
fombras.
El aparato no debe instalarse en baños o habitacio-
nes muy húmedas, ni que contengan gases explo-
sivos o cáusticos.
Los modelos con una sola válvula de entrada sólo
pueden conectarse al suministro de agua fría. Los
de válvula de entrada doble deben conectarse
correctamente al suministro de agua fría y caliente.
INSTRUCCIONES DE SEGURIDAD
Atención
5
V.2

El enchufe debe quedar accesible tras la
instalación.
El aparato no debe instalarse tras puertas con
cerradura, puertas correderas ni con bisagras en
el lado contrario a la de la lavadora.
No instale el aparato en sitios húmedos.
Retire todo el embalaje y tornillos de transporte
antes del uso o podrían causar serios daños.
Riesgo de daño del aparato
Este aparato es sólo para uso doméstico, y está
pensado para tejidos adecuados para lavado a
máquina.
No se suba ni se siente sobre el aparato.
No se apoye contra la puerta.
Precauciones para el transporte del aparato:
Los tornillos de transporte debe recolocarlos
una persona especializada.
Debe drenarse toda agua acumulada.
Mueva la máquina con cuidado. No la levante
sujetando ningún saliente. No debe usar la
puerta como asa durante el transporte.
La máquina es pesada, transpórtela con cui-
dado.
No meta las manos en el tubo de extracción de
agua.
No cierre la puerta con excesiva fuerza. Si tiene
dificultades para cerrarla, compruebe que no la
esté bloqueando alguna prenda.
No debe lavar alfombras en esta máquina.
INSTRUCCIONES DE SEGURIDAD
6
V.2

Debe calibrar la lavadora antes de su uso.
Antes del primer lavado, el producto debe po-
nerse en marcha en todos los programas sin ropa
dentro.
No utilice disolventes inflamables, explosivos o
tóxicos, como gasolina o alcohol, etc. a modo de
detergentes. Utilice sólo detergentes adecuados
para el lavado a máquina, especialmente para el
tambor.
Compruebe que todos los bolsillos están vacíos:
los objetos rígidos o afilados como monedas,
broches, clavos o piedras pueden causar serios
daños al aparato.
Compruebe si se ha drenado el agua del tambor
antes de abrir la puerta. No lo haga si aún quedan
restos de agua.
Tenga cuidado de no quemarse cuando la lava-
dora drene el agua de lavado caliente.
Tras completarse el programa, espere 2 minutos
antes de abrir la puerta (algunos modelos).
Nunca rellene de agua a mano durante el lavado.
Si es imprescindible secar a máquina tejidos
que contengan aceite vegetal o de cocina o que
se hayan manchado de productos capilares,
primero debe lavarlos con agua caliente y extra
de detergente. Esto reduce el riesgo, pero no lo
elimina.
Se debe ventilar adecuadamente para evitar que
entren gases de aparatos que quemen combus-
tible o tengan llama abierta a la habitación.
INSTRUCCIONES DE SEGURIDAD
Funcionamiento del aparato
7
V.2

Si utiliza suavizantes o productos similares, debe
hacerlo siguiendo las instrucciones del producto.
Para las máquinas que puedan abrirse durante
la extracción de agua, el proceso puede tardar 15
segundos o más en completarse.
Saque todo lo que haya en los bolsillos, como
mecheros y cerillas, antes de poner en marcha la
lavadora.
INSTRUCCIONES DE SEGURIDAD
ELIMINACIÓN: No elimine
este producto como
residuos municipales sin
clasificar. Es necesario
recoger estos residuos
por separado para un
tratamiento especial.
Con base en la directiva europea 2012/19/UE de
residuos de aparatos eléctricos y electrónicos
(RAEE), los electrodomésticos no pueden ser
arrojados en los contenedores municipales
habituales; tienen que ser recogidos selectiva-
mente para optimizar la recuperación y reciclado
de los componentes y materiales que los
constituyan y reducir el impacto en la salud
humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca
sobre todos los productos para recordar al
consumidor la obligación de separarlos para la
recogida selectiva. El consumidor debe contactar
con la autoridad local o con el vendedor para
informarse en relación a la correcta eliminación de
su electrodoméstico.
8
V.2

INSTALACIÓN
Accesorios
Descripción del producto
Tapas de
transporte
Tubo
suministro
agua fría
•El diagrama del aparato tiene sólo fines informativos,
prevalece el aspecto del producto real.
Nota
Tambor
Panel de control
Cable alimentación
Dispensador
de detergente
Filtro de servicio
Puerta
Suministro
de agua
Tapa superior
Desagüe
Manual de
instrucciones
9
V.2

INSTALACIÓN
Área de instalación
Antes de la instalación, se debe elegir una
ubicación con las siguientes características:
1.Superficie sólida, seca y equilibrada
2.Sin impacto directo de la luz solar
3.Con suficiente ventilación
4.Temperatura ambiente superior a 0°C
5.Alejada de fuentes de calor como carbón o gas.
Desembalaje de la lavadora
1. Retire la caja de cartón y el corcho.
2. Levante la lavadora y retire el corcho inferior. Compruebe que el pequeño
triángulo de corcho se ha retirado junto con el inferior (véase imagen); si
no, tumbe la unidad de lado y retírelo a mano.
3. Retire la cinta del cable de alimentación y del tubo de desagüe.
4. Retire la tubería de entrada de agua del tambor.
La estabilidad es vital para evitar que el
producto se mueva.
Compruebe que el producto no pisa el
cable de alimentación.
！Advertencia
El material de embalaje (plásticos, poliestireno)
puede ser peligroso para los niños.
Existe riesgo de asfixia. Mantenga todo el
embalaje alejado de los niños.
！Advertencia
w
w
W> 20mm
10
V.2

INSTALACIÓN
Retirar los tornillos de transporte
Retire los tornillos de transporte de la parte trasera antes de usar el
producto.
！Advertencia
Afloje los 4 tornillos
de transporte con
una llave.
Retire los tornillos y
las arandelas de
goma y consérvelos
para futuros usos.
Cierre los
agujeros con las
tapas.
Equilibrar la lavadora
•Debe apretar con firmeza las cuatro tuercas de las patas.
!Advertencia
1. Afloje la tuerca de bloqueo.
2. Gire la pata hasta que toque el suelo.
3. Ajuste las patas y bloquee las tuercas
con una llave. Compruebe que la
lavadora está equilibrada y estable.
Conectar la tubería de entrada de agua
•Para evitar fugas o daños por agua, siga las siguientes instrucciones.
•No tuerza, aplaste, modifique o corte la tubería de entrada de agua.
！Advertencia
Conecte la manguera de
suministro de agua a la
válvula de entrada de
agua y a una llave de
agua fría como se indica.
•Realice la conexión manualmente, sin herramientas.
Compruebe que las conexiones son firmes.
Nota
11
V.2

INSTALACIÓN
Tubería de desagüe
Hay dos formas de colocar el extremo de la tubería de desagüe:
1. Al desagüe principal. 2. Conectarlo a un ramal del
desagüe principal.
No doble ni prolongue la tubería de desagüe.
Colóquela correctamente o puede haber fugas de agua.
Desagüe
Min.60cm
Max.100cm
！！Advertencia
12
V.2

13
1. Antes del lavado
Abra el grifo
Cargue
Enchufe
Cierre puerta
Añada detergente
•Debe añadir el detergente en el cajetín I tras seleccionar el prelavado
para modelos con esta función.
1 2 3 4 5
2. Lavado
Encienda
Se leccione
fu nción o
predeterminada
Inicie
1 2 3 4
Nota
Inicio rápido
Atención
FUNCIONAMIENTO
Lavado
principal
Prelavado
Suavizante
Esta lavadora está diseñada para detectar la carga de prendas introducidas
(función SmartLoad) y optimizar su funcionamiento para minimizar el
consumo de agua y electricidad, por lo que se recomienda calibrar la
lavadora para un mejor rendimiento.
1- Vacíe la lavadora;
2- Enchúfela;
3- Encienda la lavadora y pulse "Temp" y "Función.” a la vez durante 10
segundos hasta que muestre “t19”.
4- Pulse para poner en marcha la lavadora hasta que se muestren las
cifras correspondientes al calibrado de su lavadora.
Calibración
Seleccione
programa
Antes de lavar, compruebe que la instalación es correcta.
Antes del primer lavado, se debe poner en marcha la máquina en
Algodón a 90º sin ropa ni detergente para eliminar olores y agua
residuales debidos a los controles de calidad en fábrica.
V.2

Anude las cintas, cierre
cremalleras y botones
•Lavar una sola prenda puede desequilibrar la lavadora y
hacer saltar alguna alerta. Es recomendable añadir una o
dos prendas más para equilibrar el lavado.
•No lave productos que hayan estado en contacto con
queroseno, gasolina, alcohol y otras sustancias inflamables.
•El rango de temperatura para funcionamiento de la lavadora
debe ser de (0-40)°C. Si se usa por debajo de 0°C podría
dañarse la válvula de entrada y el sistema de desagüe. Si la
máquina está expuesta a temperaturas de 0°C o menos, debe
trasladarla a una temperatura ambiente normal para asegurar
que no se congelen la entrada de agua ni el desagüe antes del
uso.
•Compruebe las etiquetas y las instrucciones del detergente
antes del uso. Utilice detergente sin espuma adecuado para el
lavado a máquina.
Saque todo lo que
haya en los bolsillos
Ponga las prendas
pequeñas en una funda
Compruebe la
etiqueta
Antes de cada lavado
Ponga del revés los
tejidos de fibras largas
que puedan hacer bolas
Separe las prendas
de diferentes
texturas
！Advertencia
FUNCIONAMIENTO
3. Después del lavado
El indicador pita o se muestra “End” en la pantalla.
1. Si elige el modo por defecto puede saltarse el paso 3.
2. El diagrama de funciones tiene fines informativos,
prevalece el aspecto del producto real.
Nota
14
V.2

Saque el dispensador
Atención
•Sólo debe añadir detergente en el cajetín I tras elegir el
pre-lavado en modelos con esta función.
FUNCIONAMIENTO

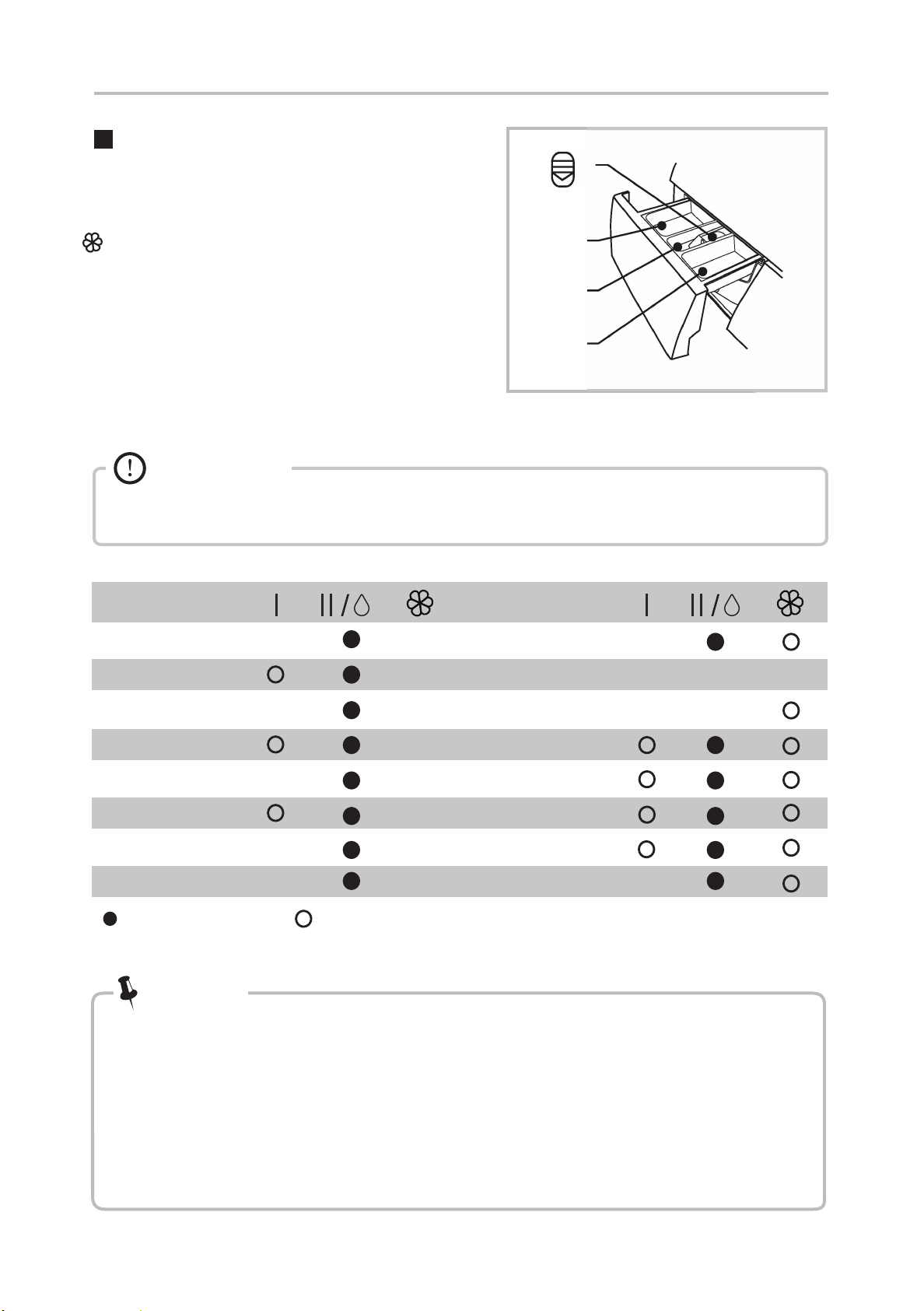

Dispensador detergente
Detergente pre-lavado
Detergente lavado principal
Suavizante
Botón para sacar el dispensador
I
I
I •Es recomendable diluir los detergentes o suavizantes más
espesos con agua para evitar que la entrada de detergente
se bloquee y se desborde al llenarse de agua.
•Escoja un tipo de detergente apropiado para las distintas
temperaturas de lavado y obtenga el mejor rendimiento
con menos consumo de agua y de energía.
Nota
Opcional
Obligatorio
11
®
1
@
Programa Programa
Esterilización Autolimpieza
Algodón
20ºC
Solo centrifugado
Aclarado y centrifugado
Mix
Lana
Ropa bebé
Sport
Sintéticos
Eco 40-60
lntensivo
Edredones
Rápido 45'
Express 15'
o
o
o
o
o
o
o
o
15
V.2

Recomendación de detergente
FUNCIONAMIENTO
•Es recomendable diluir los detergentes o suavizantes más
espesos con agua para evitar que la entrada de detergente
se bloquee y se desborde al llenarse de agua.
•Escoja un tipo de detergente apropiado para las
distintas temperaturas de lavado y obtenga el mejor
rendimiento con menos consumo de agua y de energía.
•Para obtener los mejores resultados de lavado, es
importante dosificar el detergente. Use una cantidad
reducida si el tambor no está completamente lleno.
•Ajuste siempre la cantidad de detergente a la dureza del
agua. Si es blanda, use menos detergente.
•Dosifique el detergente según el nivel de suciedad de las
prendas.
•El detergente de alta concentración (compacto) requiere
una dosificación especialmente exacta.
Los siguiente síntomas son signo de exceso de detergente:
-formación de mucha espuma
-resultados pobres de lavado y aclarado
Los siguientes síntomas son signo de falta de detergente:
-la colada se vuelve gris
-acumulación de depósitos de cal en el tambor, en el
dispositivo calentador o en las prendas.
Nota
Recomendación
de detergente
Detergente de alta
resistencia con agentes
blanqueadores y
abrillantadores ópticos
Detergente de color sin
blanqueador ni
abrillantadores ópticos
Detergente de color o
suave sin
abrillantadores ópticos
Detergente de lavado suave
Ciclos de lavado
Algodón, ECO
40-60, Mix
Algodón, ECO
40-60, Mix
Sintéticos
Sintéticos
Temperat.
lavado
20/30/
40/60/90
20/30
Tipo de tejido
Ropa blanca hecha
de algodón o lino a
prueba de ebullición
Ropa de color hecha
de algodón o lino
Ropa de color hecha de
fibras de fácil cuidado o
materiales sintéticos
Textiles delicados,
seda, viscosa
Fría/20/30
40
Detergente especial de lana Lana 20/30/40 Lana
Fría/20/30
40
16
V.2

FUNCIONAMIENTO
On/Off
Para encender y apagar el producto.
Inicio/Pausa
Pulse el botón para iniciar
o pausar el ciclo de lavado.
Programas
Disponibles según tipo de
prenda.
Función
Permite elegir una función adicional
y la seleccionada se ilumina.
Nota
Esta tabla sólo tiene fines ilustrativos, prevalece el objeto real.
1
3
2
4
Pantalla
La pantalla muestra los ajustes, el tiempo restante aproximado, las
opciones y los mensajes de estado. Se mantiene encendida durante
el ciclo.
5

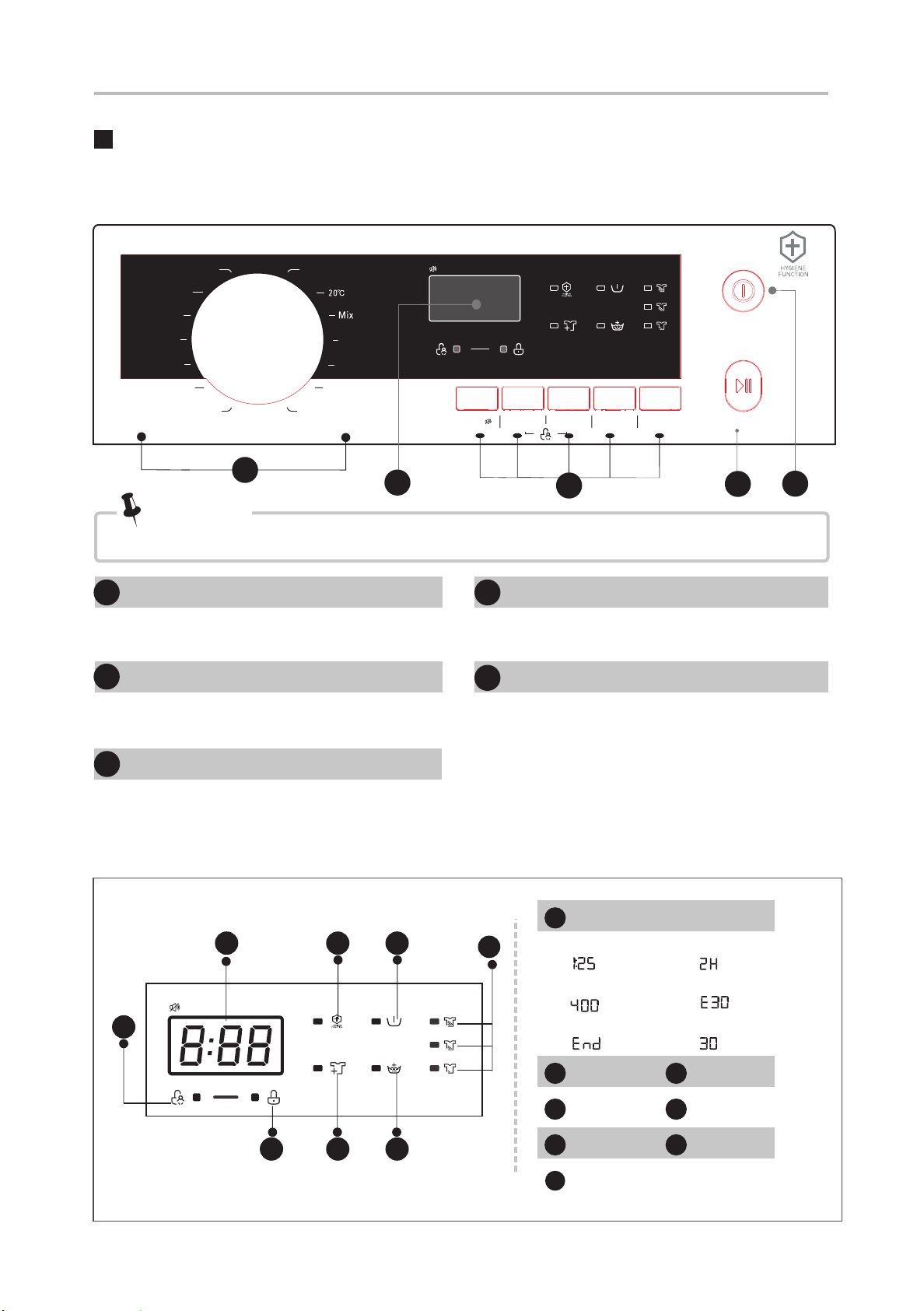

Panel de control
Modelos: EMW8545GW, EMW9545GW
B
Bloqueo infantil
D Recarga
A
Display
Tiempo lavado Tiempo diferido
Velocidad Error
Fin Temp.
C
Hygiene function
E
Bloqueo puerta
321
4
A
B
C
DE
F
G
H
Pres. 3 seg. para establecer la señal
F
Prelavado
H Nivel de suciedad
G
Aclarado extra
Aclarado y Centrifugado
Solo centrifugado Autolimpieza Intensivo
ECO 40-60
Centrifug. Inicio diferido Función
Nivel de suciedad
Temp. Inicio/Pausa
Pres. 3 seg. para recargar
Power
Ropa bebé
Sport
Edredones
Express 15'
Rápido 45'
Esterilización Algodón
Lana
Sintéticos
Pres. 3 seg para establecer la señal
5
17
V.2

Tabla de programas de lavado
FUNCIONAMIENTO
Modelos: EMW8545GW/EMW9545GW
Programa
Carga(kg) Tiempo predeterminado
Predeter-
minado
Temp.(°C)
Esterilización
Algodón
20ºC
Mix
Lana
Sintéticos
Eco 40-60
Intensivo
Autolimpieza
Solo centrifugado
Aclarado y
centrifugado
Ropa bebé
Sport
Edredones
Rápido 45’
Express 15’
70
40
20
40
40
40
--
40
90
--
--
60
40
40
40
Fría
8.0 9.0
8.0
4.0
4.0
8.0
8.0
8.0
–
8.0
5.0
8.0
2.0
4.0
8.0
4.0
8.0
9.0
4.5
4.5
9.0
9.0
9.0
–
9.0
5.0
9.0
2.0
4.5
9.0
4.5
9.0
2:27
3:39
1:11
1:30
1:07
3:28
3:32
3:48
1:18
0:12
0:30
1:53
1:16
1:48
0:45
0:15
2:27
3:39
1:11
1:30
1:07
3:28
3:41
3:48
1:18
0:12
0:30
1:53
1:16
1:48
0:45
0:15
2.0 2.0
2.0 2.0
Los parámetros de esta tabla son sólo para referencia del
usuario. Los parámetros reales podrían variar ligeramente.
Nota
18
V.2

Programas
FUNCIONAMIENTO
EMW8545GW
Ciclo
20ºC
Algodón
Intensivo
Mixto
Express 15'
ECO 40-60 3)
Capacidad
nominal en kg
Ajuste de
temperatura
Duración del ciclo
en h:min
Consumo de
energía en
kWh/ciclo
Consumo de
agua en litros/
ciclo
Temperatura
máxima ºC 1)
Humedad residual
en % / velocidad
de centrifugado 2)
4.0 20 1:11 0.200 44 20 65%/1000
8.0 60 3:44 1.498 71 60 53%/1400
8.0 40 3:48 1.136 71 40 70%/800
8.0 40 1:30 0.772 71 40 70%/800
2.0 Fría 0:15 0.030 31 75%/800
8.0 3:38 0.857
59
34 53%/1400
4.0 2:48 0.504 46 29 53%/1400
2.0 2:48 0.240 37 21 53%/1400
Fría
- Los datos anteriores son sólo de referencia y pueden cambiar
debido a las diferentes condiciones de uso real.
- Los datos indicados para los programas distintos del programa ECO
40-60 son meramente indicativos.
- En relación con el Reglamento (UE) nº 1061/2010, la clase de
eficiencia energética de la UE es: A+++; Programa de prueba de
energía: lntensivo 60/40 ºC; Velocidad: La velocidad más alta; Resto
de ajustes: predeterminados. Media carga para la máquina de 8,0Kg:
4,0Kg.
- Con respecto al Reglamento (UE) 2019/2023, la clase de eficiencia
energética de la UE es: B; Programa de prueba de energía: ECO
40-60. Resto de ajustes: predeterminados.
Media carga para la máquina de 8,0Kg: 4,0Kg.
Cuarto de carga para máquina de 8,0Kg: 2,0Kg.
19
V.2

- Los datos anteriores son sólo de referencia y pueden cambiar
debido a las diferentes condiciones de uso real.
- Los datos indicados para los programas distintos del programa ECO
40-60 son meramente indicativos.
- En relación con el Reglamento (UE) nº 1061/2010, la clase de
eficiencia energética de la UE es: A+++; Programa de prueba de
energía: lntensivo 60/40 ºC; Velocidad: La velocidad más alta; Resto
de ajustes: predeterminados. Media carga para la máquina de 9,0Kg:
4,5Kg.
- Con respecto al Reglamento (UE) 2019/2023, la clase de eficiencia
energética de la UE es: B; Programa de prueba de energía: ECO
40-60. Resto de ajustes: predeterminados.
Media carga para la máquina de 9,0Kg: 4,5Kg.
Cuarto de carga para máquina de 9,0Kg: 2,5Kg.
Programas
FUNCIONAMIENTO
EMW9545GW
Ciclo
20ºC
Algodón
Intensivo
Mixto
Express 15'
ECO 40-60 3)
Capacidad
nominal en kg
Ajuste de
temperatura
Duración del ciclo
en h:min
Consumo de
energía en
kWh/ciclo
Consumo de
agua en litros/
ciclo
Temperatura
máxima ºC 1)
Humedad residual
en % / velocidad
de centrifugado 2)
4.5 20 1:11 0.206 48 20 65%/1000
9.0 60 3:44 1.603 78 60 53%/1400
9.0 40 3:48 1.206 78 40 70%/800
9.0 40 1:30 0.830 78 40 70%/800
2.0 0:15 0.030 31 75%/800
9.0 3:48 0.935 62 34 53%/1400
4.5 2:54 0.630 48 34 53%/1400
2.5 2:54 0.220 39 21 53%/1400
Fría Fría
20
V.2
