Eaton PORTFOLIO LSR2B User manual

INS #
Brand Logo
reversed out of
black
INS #
697916
IMPORTANT: Read carefully before installing fixture.
Retain for future reference.
WARNING
Risk of Electrical Shock! Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Fire! Do not install insulation within 3 inches
(76 mm) of any part of the luminaire fixture or in a
way that may entrap heat.
WARNING
Installation and servicing to be performed only
by qualified personnel, If not qualified, consult an
electrician.
INS #
IB520031EN
Installation Instructions – LSR2B / LSSQ2B Commercial LED
Rough-In
Instructions d’installation – DEL commerciale LSR2B / LSSQ2B
brute
Instrucciones de instalación de las luminarias LED de uso comercial
LSR2B y LSSQ2B en áreas ocultas
WARNING
Do not energize the LED Engine until the protective
covering has been removed and the lower trim
properly installed.
ote:N This fixture should be supported by main runners or
other structure that is capable of supporting fixture
weight of 7 Ibs.
SAFETY: When using electrical equipment, basic safety
precautions should always be followed, including the
following:
1. This unit is for surface or pendant mounting only. Do
not use in hazardous locations nor near gas or electric
heaters.
2. Do not use this equipment for other than the intended
use.
3. Install only in accordance with National Electrical Code
and local regulatory agencies’ requirements.

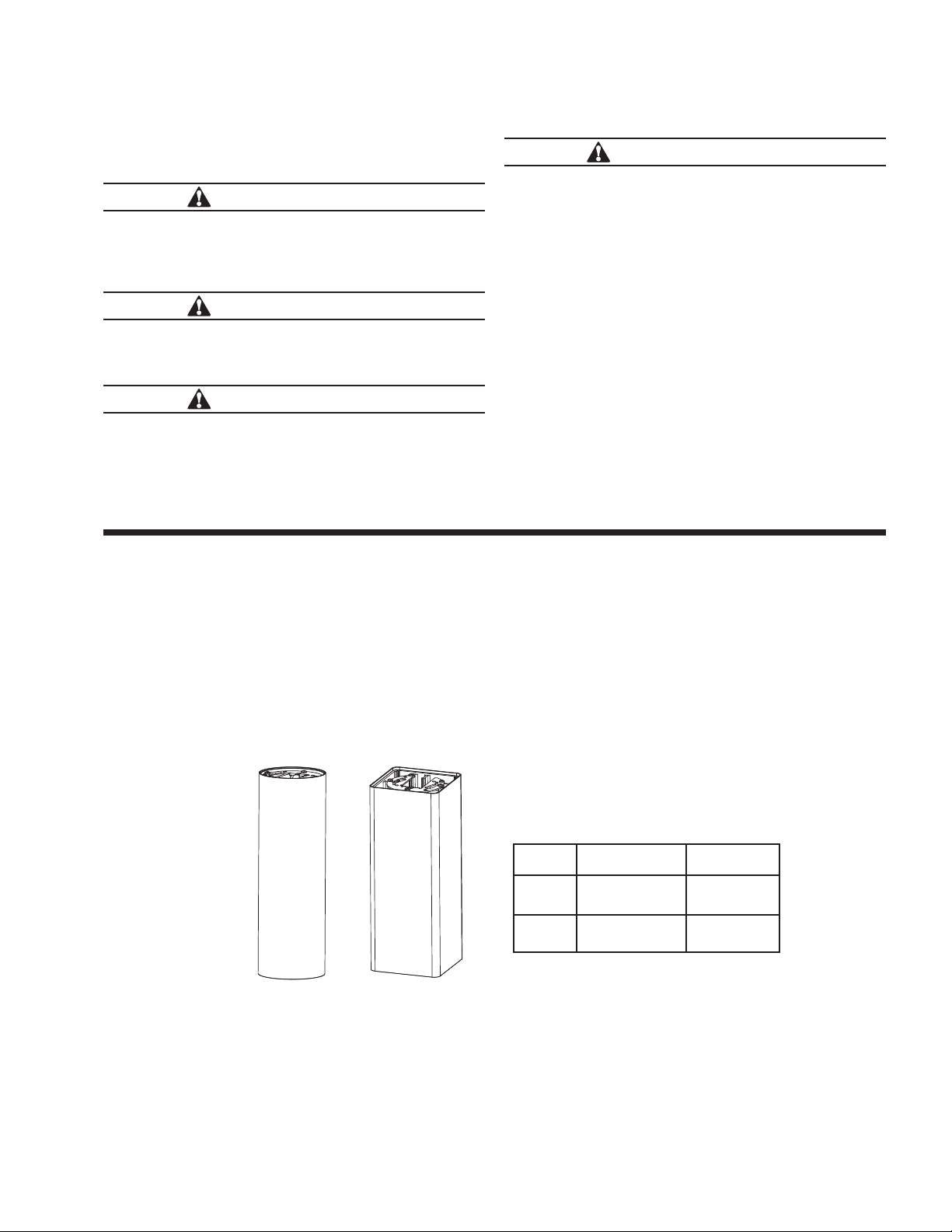

T M
Aperture Height
LSR2B 2.75” 10-1/8”
LSSQ2B 2.75” 10-3/16”

2EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
INSTALLATION
Surface Mount Installation
1. Install cylinder mount plate to junction box
(see figure 1).
a. The plate has a 45-degree adjustment (applicable for
Square Cylinders).
2. Install “canopy” using screws provided to the mount
plate (see figure 2).
3. Hook cylinder tether to the junction box or the mount
plate.
4. Wire unit per wiring diagram (see electrical section).
When complete, push wires into junction box.
5. Position cylinder underneath mount plate hooks/snaps.
Lift into place and twist until locked (see figure 3).
6. Insert trim into the opening of the LED module until it
is flush against the cylinder (for round cylinders) or flush
against the square trim plate (for square cylinders).
7. For wet location, covered ceiling applications, apply
caulk between the canopy and the cylinder as well as
the ceiling and the canopy.

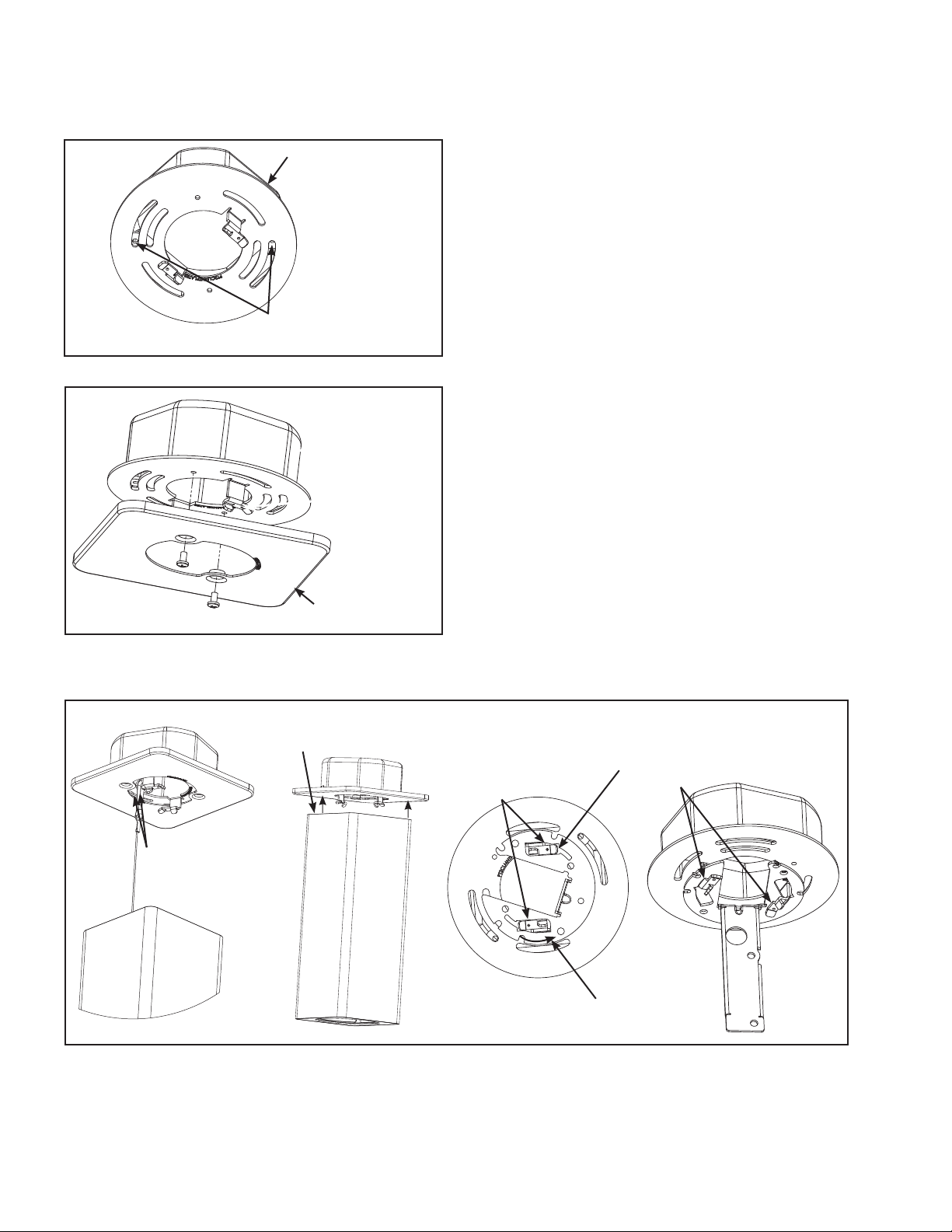

Attach “Canopy”
To Mount Plate
45-Degree Slot For
Rotational Adjustment
Figure 1.
Figure 2.
Figure 3.
Bring Cylinder Close
To Ceiling And Twist
Clockwise
Attach Tether To
Mount Plate Or
Junction Box
Twist Until Locked
Mechanism Shown Without
Cylinder For Clarity
Fit Hooks Through
This Opening
Mount Plate Snap
Hooks
Mechanism Shown In Locked
Position Without Cylinder
Body For Clarity
Cylinder Has Been Rotated
Into Locked Position
Cylinder Mount Plate

3
EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
Cleaning
To Clean Trims:
1. Gently wipe with soft, clean, dry lint-free cloth to
remove dust.
3. Wipe with mild detergent solution on a soft, clean
cloth to remove fingerprints and stains.
4. Rinse with clean water and dry with soft, clean, dry
lint-free cloth.
Electrical Connection
CAUTION
Make certain no bare wires are exposed outside of wire nut
connectors.
1. Provide electrical service according to the “National
Electrical Code” or your local electrical code to the
cylinder housing assembly. Supply wire insulation must
be rated for at least 90°C.
2. Connect supply lead wires to cylinder housing lead
wires (line, neutral and ground) in the fixture using the
provided lever nut connectors. Be careful not to leave
any bare conductors outside of the connectors.
3. Lift the orange tab on the lever nut to disengage the
wire and close to secure the wire in place (Figure 4).
4. Connect white to white, black to black, and green (from
electrical service) on the supply side to the bare copper
wire in the cylinder housing assembly.

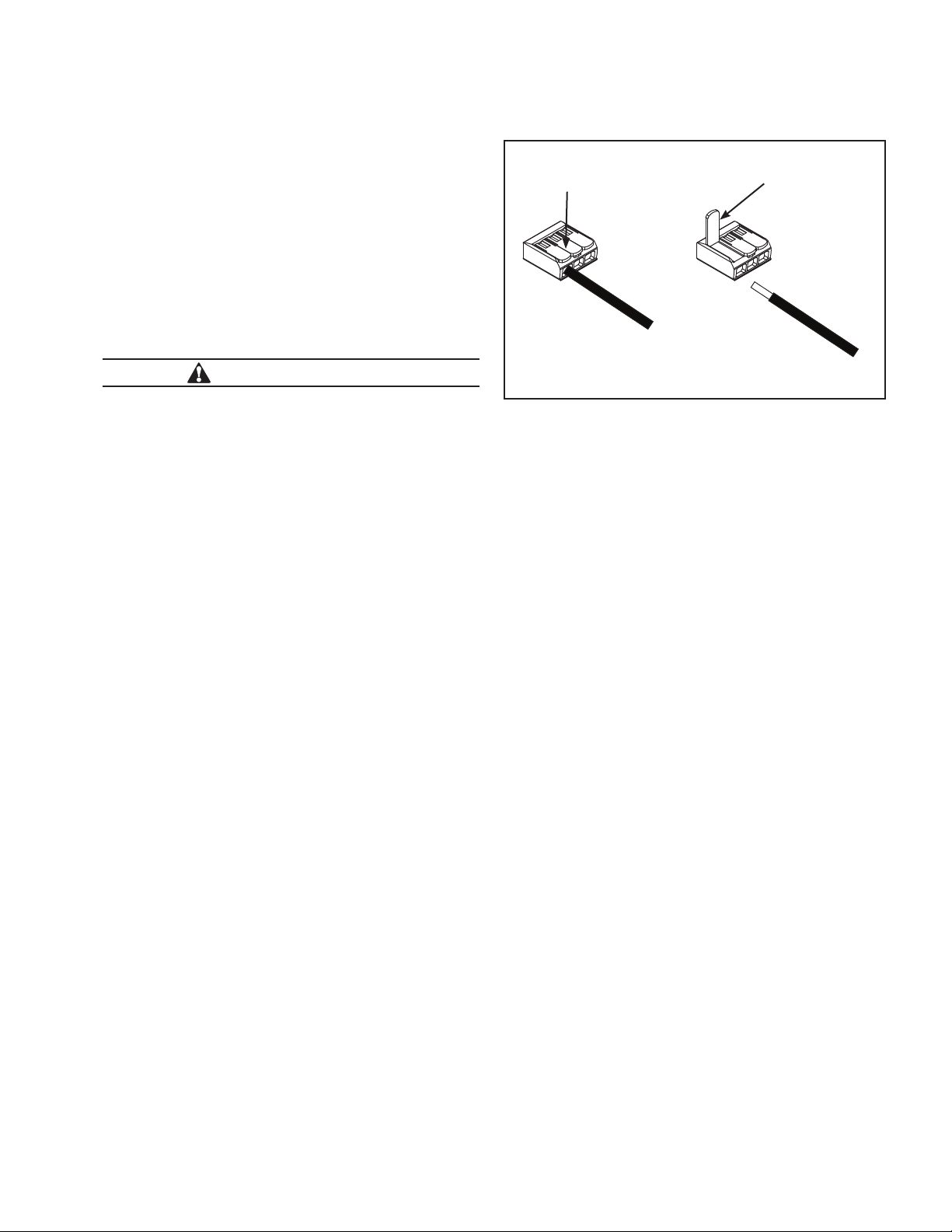

Lever Open
Lever Closed
Close Lever To
Secure Wire Open Lever To Release Or Insert
Wire
Figure 4.

4EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In

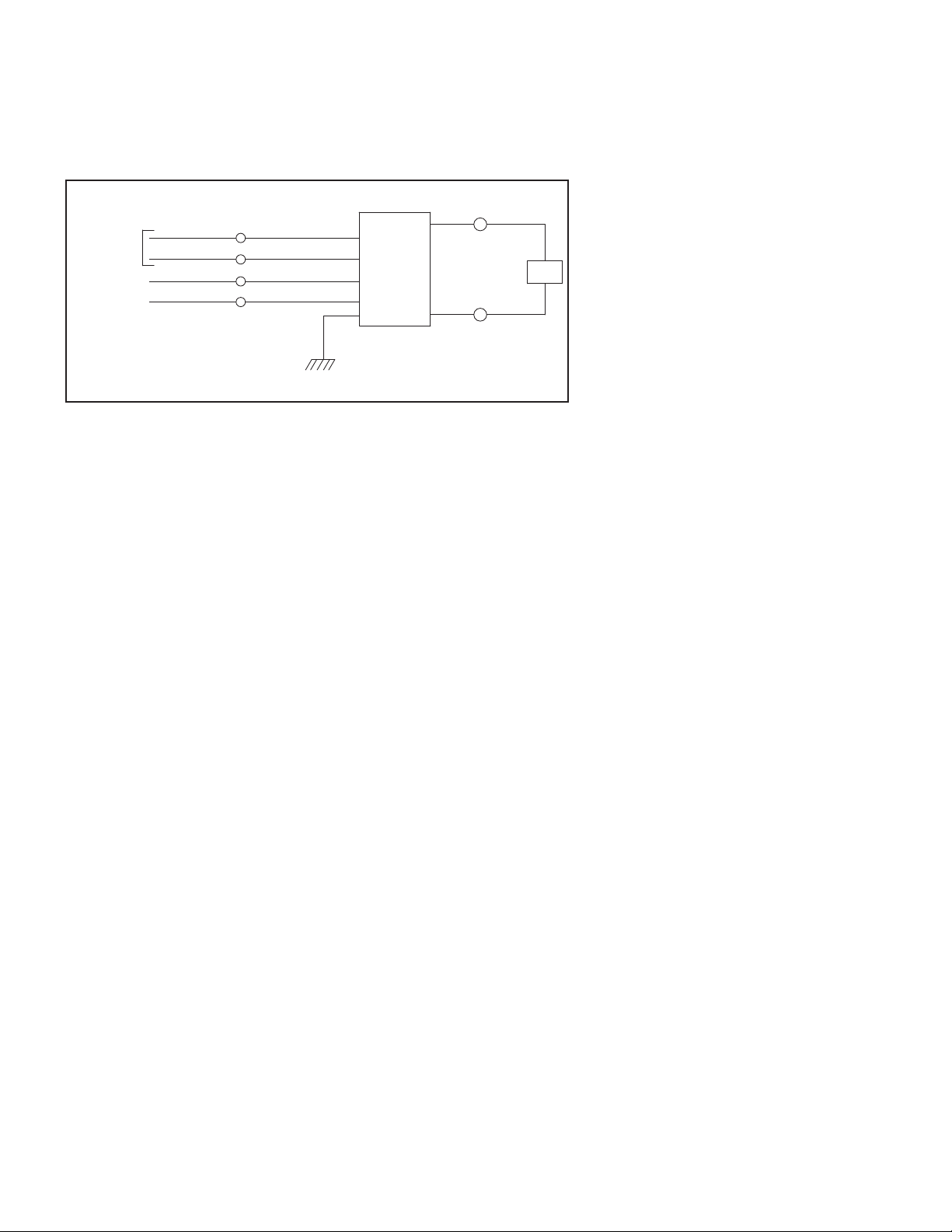

Wiring Diagrams
1. For D010/D010TR
GROUND
BLACK
RED
LED
BLUE
RED
0-10V
DIMMING
FIELD INSTALL
BLACK LINE
WHITE LINE
PURPLE
GREY
BLACK
WHITE
PURPLE
GREY
DRIVER
Dimming
The Portfolio LSR2B*D010/LSSQ2B*D010 Series can be dimmed with many standard 0-10V DC dimming controls. The Portfolio
LSR2B*D010TR/LSSQ2B*D010TR Series can be dimmed with many standard phase dimmers and 0-10V DC dimming controls. To be
assured of the latest information regarding luminaire and dimmer compatibility, please reference the Portfolio LED website: www.
portfolio-lighting.com.

5
EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
IMPORTANT: Lisez attentivement avant d'installer le
luminaire. Conservez pour une référence future.
AVERTISSEMENT
Risque de décharge électrique! Mettez l’alimentation
électrique hors tension en enlevant le fusible ou en
déclenchant le disjoncteur avant l'installation ou
l'entretien.
AVERTISSEMENT
Risque d'incendie! N'installez aucune isolation à moins
de 76mm (3po) de toute partie du luminaire ou dans un
endroit qui pourrait emprisonner la chaleur.
AVERTISSEMENT
L'installation ou l'entretien ne doit être effectué que
par du personnel qualifié. Si vous n'avez pas les
compétences nécessaires, faites appel à un électricien.
AVERTISSEMENT
N'alimentez pas la DEL avant que le revêtement
protecteur ait été retiré et que la garniture inférieure ait
été installée.
Remarque : Ce luminaire doit être soutenu par des rails
principaux ou une autre structure pouvant supporter un
luminaire de 7 lb.
SÉCURITÉ: Lorsque vous utilisez un appareil électrique,
vous devez toujours respecter les mesures de sécurité de
base, y compris les suivantes:
1. Cet appareil est utilisé pour un montage en surface
ou suspendu uniquement. Ne l'utilisez pas dans
des endroits dangereux ou à proximité d'éléments
chauffants électriques ou à gaz.
2. N'utilisez pas cet équipement à d'autres fins que celles
prévues.
3. Installez l'appareil conformément aux exigences du
Code national de l'électricité et des organismes de
réglementation locaux.
Ouverture Hauteur
LSR2B 6,985 cm (2,75 po) 10 1/8 po
LSSQ2B 6,985 cm (2,75 po) 10 3/16 po

6EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
INSTALLATION
Installation de montage en surface
1. Installer la plaque de montage du cylindre sur la boîte de
jonction (voir la figure 1).
a. La plaque a un ajustement de 45 degrés (applicable
Pour les cylindres carrés)
2. Installer le «auvent» à l’aide des vis fournies sur le
support (Voir figure 2).
3. Accrocher l’attache du cylindre à la boîte de jonction ou
au support assiette.
4. Unité de fil selon le schéma de câblage (voir section
électrique). Une fois terminé, poussez les fils dans la
boîte de jonction.
5. Positionnez le cylindre sous les crochets / cliquets de la
plaque de montage. Soulever en place et tordre jusqu’à
verrouillage (voir figure 3).
6. Insérez la garniture dans l’ouverture du module DEL
jusqu’à ce qu’elle soit au ras du cylindre (pour les
cylindres ronds) ou de la plaque de garniture carrée
(pour les cylindres carrés).
7. Pour les endroits mouillés et les applications sur plafond
recouvert, appliquez du calfeutrant entre le couvercle et
le cylindre ainsi qu’entre le plafond et le couvercle.
Fixez le «auvent»
à la plaque de
montage
Fente de 45 degrés
pour réglage de rotation
Figure 1.
Figure 2.
Figure 3.
Soulevez le cylindre au
plafond et tournez dans
le sens horaire
Attachez l’attache
à la plaque de
montage ou à la
boîte de jonction
Tournez jusqu’à
l’enclenchement
Mécanisme montré sans
cylindre pour plus de clarté
Insérez deux crochets à
travers cette
ouverture
Mousquetons pour la
plaque de montage
Mécanisme affiché en
position verrouillée sans corps
de cylindre pour la clarté
Le cylindre a été tourné en
position verrouillée
Plaque de montage du
cylindre

7
EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
Nettoyage
Pour nettoyer les garnitures:
1. Essuyez délicatement avec un chiffon doux, propre, sec
et non-pelucheux pour enlever la poussière.
2. Frottez avec un chiffon doux et propre imbibé de
détergent doux pour enlever les empreintes de doigts
et les taches.
3. Rincez à l’eau propre puis séchez avec un chiffon doux,
propre, sec et non-pelucheux
Branchement électrique
MISE EN GARDE
Assurez-vous qu'aucun fil dénudé n'est exposé à l'extérieur
des connecteurs du serre-fils.
1. Les services électriques fournis à l'assemblage du
boîtier du cylindre doivent être conformes au Code
national de l'électricité ou au code de l'électricité local.
L'isolation du fil d'alimentation doit pouvoir supporter
une température d'au moins 90 °C.
2. Branchez les fils d’alimentation principaux aux fils
principaux du boîtier du cylindre (ligne, neutre et terre)
dans le luminaire à l’aide des capuchons de connexion
fournis. Assurez-vous qu’il n’y a pas de fil dénudé
sortant des capuchons de connexion.
3. Soulevez la languette orange sur le capuchon de
connexion pour libérer le fil et fermez pour bloquer le fil
en place (Figure 4).
4. Reliez le fil blanc au blanc, le noir au noir, et le
vert (partant du service électrique) provenant
de l'alimentation au fil de cuivre dénudé dans
l'assemblage du boîtier du cylindre.
Levier ouvert
Levier fermé
Fermez le levier
pour bloquer le fil Ouvrez le levier pour libérer ou
installer le fil
Figure 4.

8EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
Schémas de câblage
1. Pour D010/D010TR
MISE À LATERRE
DEL
CIRCUIT
WHITE NEUTRAL
LIGNE NOIRE
ROUGE
BLEU NOIR
ROUGE
VIOLET
GRIS
VIOLET
GRIS
BLANC
NOIR
OPTION DE
GRADATEUR
0 - 10 V
(INSTALLÉ
SUR PLACE)
Gradateur
La série LSR2B*D010/LSSQ2B*D010 de Portfolio peut être atténuée avec de nombreuses commandes de gradation standard de 0 -
10V CC. Le Portfolio La série LSR2B*D010TR/LSSQ2B*D010TR de Portfolio peut être atténuée avec de nombreux gradateurs à phase
standard et avec des commandes de gradation de 0 - 10 V CC. Pour vous assurer de posséder les plus récents renseignements à
propos de la compatibilité du gradateur et du luminaire, veuillez consulter le site Web des luminaires à DEL de Portfolio: www.
www.portfolio-lighting.com

9
EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
ADVERTENCIA
No encienda el motor de la luminaria LED hasta haber
quitado la funda de protección e instalado la moldura
inferior correctamente.
Nota: Esta luminaria debería estar sostenida por guías u
otra estructura con capacidad de sostener el peso de una
luminaria de 7 libras (3,2 kg).
SEGURIDAD: Cuando utilice equipos eléctricos, siempre
debe seguir precauciones de seguridad básicas, incluidas
las siguientes:
1. Esta unidad es para montaje en superficies o por
suspensión solamente. No la utilice en ubicaciones
peligrosas ni cerca de estufas de gas o eléctricas.
2. No utilice este equipo para otro fin diferente al
indicado.
3. Instale únicamente de conformidad con el Código
Eléctrico Nacional y los requerimientos de las agencias
regulatorias locales.
IMPORTANTE: Lea atentamente antes de instalar la
luminaria. Conserve estas instrucciones para tenerlas como
referencia futura.
ADVERTENCIA
¡Riesgo de descarga eléctrica! Desconecte la
alimentación en el disyuntor o fusible antes de instalar
o realizar tareas de mantenimiento.
ADVERTENCIA
¡Riesgo de incendio! No instale el aislamiento a
menos de 3 pulgadas (76 mm) de cualquier parte de la
luminaria o de manera tal que pueda retener calor.
ADVERTENCIA
Solo personal cualificado debe realizar la instalación
y el servicio de mantenimiento. Si no está cualificado,
consulte con un electricista.
Abertura Altura
LSR2B 2.75” 10-1/8”
LSSQ2B 2.75” 10-3/16”

10 EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
INSTALACIÓN
Instalación de montaje en superficie
1. Instale la placa de montaje del cilindro en la caja de
derivación (consulte la figura 1).
a. La placa tiene un ajuste de 45 grados (aplicable para
cilindros cuadrados).
2. Usando los tornillos suministrados , instale la
“cubierta” a la placa de montaje (consulte la figura 2).
3. Enganche el gancho del cilindro a la caja de derivación o
a la placa de montaje.
4. Cablear la unidad según el diagrama de cableado
(consulte la sección eléctrica). Cuando haya terminado,
empuje los cables en la caja de derivación.
5. Coloque el cilindro debajo de los ganchos / cierres de la
placa de montaje. Levántelo y gírelo hasta que quede
asegurado (consultar la figura 3).
6. Inserte la moldura en la abertura del módulo LED
hasta que quede a ras contra el cilindro (para cilindros
redondos) o al ras contra la placa cuadrada (para
cilindros cuadrados).
7. Para aplicaciones en lugares húmedos, bajo techo,
aplique calafate entre el dosel y el cilindro, así como el
techo y el dosel.
Attach “Canopy”
To Mount Plate
Ranura de 45 grados
para ajuste de rotación
Figura 2.
Figura 3.
Figura 4.
Lleve el cilindro cerca
del techo y gírelo en
sentido horario
Sujete la correa
a la placa de
montaje o
a la caja de
derivación
Gire hasta que
quede cerrado
Mecanismo mostrado sin
cilindro para mayor claridad
Ajuste los ganchos
a través de esta
apertura
Ganchos para la placa
de montaje
Mecanismo mostrado en
posición cerrada sin el cuerpo
del cilindro para mayor claridad
Cilindro se ha girado en
posición cerrada
Cilindro para la placa
de montaje

11
EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
Limpieza
Para limpiar las molduras:
1. Frote suavemente con un trapo suave, limpio, seco y
sin pelusas para quitar el polvo.
2. Frote con una solución de detergente suave en un
trapo suave y limpio para quitar las huellas digitales y
las manchas.
3. Enjuague con agua limpia y seque con un trapo suave,
limpio, seco y sin pelusas.
Conexión eléctrica
PRECAUCIÓN
Asegúrese de que no haya cables pelados expuestos por
fuera de las tuercas para cables.
1. Brinde el servicio eléctrico a la unidad del alojamiento
cilíndrico de acuerdo al "Código Eléctrico Nacional" o a
su código eléctrico local. El aislamiento de los cables
de alimentación debe ser apto para al menos 90 °C.
2. Conecte los cables de conexión de alimentación
a los cables de conexión del alojamiento cilíndrico
(entrada, neutro y a tierra) en la luminaria, utilizando
los conectores de tuerca de la palanca incluidos. Tenga
cuidado de no dejar ningún conductor desnudo por
fuera de los conectores.
3. Levante la lengüeta naranja del conector para soltar el
cable y ciérrelo para sujetar el cable en el lugar
(Figura 4).
4. Conecte el blanco con el blanco, el negro con el negro
y el verde (del suministro eléctrico) del lado de la
alimentación con el cable pelado de cobre en la unidad
del alojamiento cilíndrico.
Palanca abierta
Palanca
cerrada
Baje la palanca
para sujetar el
cable
Abra la palanca
para quitar o
introducir el cable
Figura 4.

12 EATON IB520031EN Installation Instructions
Installation Instructions - LSR2B / LSSQ2B Commercial LED Rough-In
Regulación
Las luminarias Portfolio de las series LSR2B*D010/LSSQ2B*D010 se pueden regular con muchos controles reguladores
de 0-10VCC estándar. Las luminarias Portfolio de las Series LSR2B*D010TR/LSSQ2B*D010TR se puede regular con varios
controles reguladores de 0-10V CC. Para asegurarse de que cuenta con información actualizada sobre la compatibilidad entre
luminarias y reguladores, remítase al sitio web de las luminarias LED Portfolio: www.portfolio-lighting.com.
Diagramas de cableado
1. Para D010/D010TR
LÍNEA NEGRO
BLANCO NEUTRO
VIOLETA
GRIS
NEGRO
BLANCO
VIOLETA
GRIS
CONEXIÓN ATIERRA
ROJO
AZUL
LED
OPCIÓN DE
REGULADOR
DE 0-10 V
(INSTALACIÓN
EN CAMPO)
ROJO
NEGRO

Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
Eaton
1121 Highway 74 South
Peachtree City, GA 30269
Eaton.com
© 2017 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB520031EN
July 10, 2017
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eaton est une marque de commerce
déposée.Toutes les autres marques
de commerce sont la propriété de leur
propriétaire respectif.
Eaton es una marca comercial
registrada.Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Warranties and Limitation of Liability
Please refer to www.eaton.com/WarrantyTerms for our terms and conditions.
Garantie et limitation de responsabilité
Veuillez consulter le site www.eaton.com/WarrantyTerms pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.eaton.com/WarrantyTerms para conocer nuestros términos y condiciones.
