Ecleree philos 12A User manual

USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'UTILISATION
BEDIENUNGSANLEITUNG


3
INSTRUCTION MANUAL
1. IMPORTANT REMARK 04
2. WARNINGS 04
3. INTRODUCTION 04
4. CHARACTERISTICS 04
5. QUICK START 05
6. USE 06
7. OTHER CONSIDERATIONS 07
8. FUNCTION DIAGRAM 08
9. APPLICATION AND MOUNTING EXAMPLE DIAGRAMS 28
10. TECHNICAL CHARACTERISTICS 30
11. BLOCK DIAGRAM 31
All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make
changes or improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
Congratulations! You are the owner of carefully designed and manufactured equipment. We
thank you for trusting in us and choosing our PHILOS Series loudspeaker cabinets.
In order to get the optimum operation and efficiency from this unit, it is VERY IMPORTANT
-before you plug anything -to read this manual very carefully and bear in mind all considerations
specified within it. We strongly recommend that its maintenance be carried out by our Authorized
Technical services.
2. WARNINGS
No user serviceable parts exist inside these units.
Never use this unit in the proximity of water. Do not expose the unit to water splashing, nor
place liquid containers on top of it.
Avoid placing the unit next to heat sources such as spotlights or heaters.
Use only the accessories specified by the manufacturer. The units must never be flown
from its transportation handles, use the suitable accessories for each application.
For an effective protection against fire risk, replace the fuse only with another one of the
same characteristics, as it’s shown in the unit’s case.
Keep these instructions and respect the warnings given.
Disconnect the equipment in case of electrical storm or when it’s not going to be used for
a long time period.
3. INTRODUCTION
This unit has been designed for covering a wide range of applications: from conference
rooms where superior intelligibility is required, to outdoor installations like mobile discos, meetings,
conferences... These are situations where a good sound projection is required, as well as high
sound pressure level, reliability and a quick staging. The self-amplified Philos 12A unit can be used
in a wide range of applications, where simplicity in setting up and use are required.
All models include an effective protection system on the high frequency way against
Larsen effect and signal clipping. Connection plates are equipped with XLR3 connectors for audio
signal inputs and output. The structure of the enclosure is made of high density plastic, including a
grille to protect the bass speaker.
4. CHARACTERISTICS
Active independent two way self-amplified acoustic system. A 300W RMS H-Class
amplifier uses for the low frequency way and a 100W RMS amplifier, with phase compensator for
the high frequency way. A selective active filter with a 24dB/oct slope performs the way separation.
The unit includes an effective protection system to minimize signal clipping, in order to
protect the speakers against occasional saturations. A red led “CLIP” indicator warns the user when
it occurs.

5
It also includes a two-channel mixer, that allows connecting to its inputs both MIC and
LINE level signals, due to the existence of an input level selector. Each input has a green led
“SIGNAL” indicator, showing signal presence.
The unit has an effective three-band tone control at the output of the mixer. An
electronically balanced “STACK OUT” output also allows connecting the Philos unit to other
self-amplified units or conventional amplifiers.
Concerning acoustic transducers, the unit uses a 12’’ woofer that can cope with large cone
displacements. A compression driver with a 44mm titanium diaphragm is used for the high
frequency way.
5. QUICK START
-Placement
Choose a placement with enough audience coverage, and with the minimum number of
obstacles between the speaker and the audience. The higher the unit is placed, the greater and
better audience coverage will be provided.
As it is a self-amplified unit, it requires a direct connection to a mains socket, as well as to
the sound sources that you want to connect. Please, consider all these circumstances.
-Mains connection
Read WARNINGS in point 2.
Make sure that the mains red switch is in “0” position.
Plug the mains cable’s connector in to MAINS input. Connect the plug to a grounded
mains socket.
-Audio connections
The Philos 12A unit allows the direct connection to two different sound sources by means
of two electronically balanced XLR3 sockets. These sockets can be set up for both LINE level
signals (high level signals such as: MP3 players, CD, keyboards, video, deck players...) with the
knob switched, and dynamic MICROPHONES (low level signals) with the knob non-switched. Make
sure that the selected position is the appropriated one.
When connecting the Philos unit to a stereo console, select the LINE position and connect
each channel to each one of the inputs.
Before connecting the Philos unit to other self-amplified units or amplifiers, make sure that
levels selected for the first unit are the correct ones for its stand-alone performance.
-Power up
Make sure that both volume controls are set in “MIN” position, and that tone controls are
set in central position.
Switch on firstly the sound source (MP3 players, CD, keyboards, video, deck players...).
Next, switch on the power switch (“I” position). It should light automatically, as well as the
“POWER ON” blue led, indicating that the amplifiers are correctly supplied.
As soon as there is signal at the inputs, even with the volume turned down, the green led
“SIGNAL” indicators should light. Next, turn slowly the corresponding volume control until reaching
the desired volume level, NO the maximum.
After that, select the desired equalisation and next check the available power margin,
making sure that the red “CLIP” indicator DOES NOT light. If this occurred, turn down the level,
because the internal amplifiers would be permanently overloaded and the sound would distort.

6
6. USE
-Placement and Setup
Please consider the following general rules:
Place the acoustic enclosures on solid and firm surfaces. No obstacles should exist
between the acoustic enclosures and the audience. In contrast with low frequencies, high
frequencies are extremely directive and any obstacle will impair their response. When addressing a
large audience, the higher the enclosures are flown, the better long distance sound propagation will
be achieved. Given the enclosures characteristics, it’s recommended the use of normalised stands
(35mm diameter rod) that will be inserted in the so for designed room in the lower side of the
enclosure.
The Philos 12A unit is also prepared for performing in the stage in a landscape format,
being used as stage monitor.
The unit can be flown using the optional accessory SR 12 or by means of its 10 rigging
points (see diagram). These rigging points consist of four embedded nuts in the back of the
enclosure and six in the top and the bottom. When using SR 12 fixings, an additional safety cable
must be attached.
The units must never be flown from its transportation handles.
-Mains connection
The Philos 12A unit works at 115/230 ACV 50-60 Hz, having a mains tension selection
switch in its rear panel. Make sure that the mains wire is not engaged with the signal wires in order
to avoid possible hum.
As a protection against possible mains overloads, the unit includes a T5A 250V 5x20 type
fuse. In case the fuse blows, the unit must be disconnected and the fuse would be replaced by
another one of the same characteristics. If it blows again, please ask our Technical Service.
ATTENTION: DO NOT, UNDER ANY CIRCUMSTANCES, SHORT-CIRCUIT THE
PROTECTION CIRCUIT OR USE A HIGHER VALUE FUSE.
WARNING: Fuse replacement must be done by a technician.
-Audio input connections
Audio input connections are electronically balanced, and use XLR3 connectors. The pin
assignment is as follows:
Phase or direct signal >Pin 2
Non-Phase or inverted signal >Pin 3
Ground >Pin 1
Depending on the LINE/MIC switch position, the input will hold a different signal level:
-Line inputs
Their sensibility is -10dBV (316mV). CD players, DAT, MP3, DVD Audio, keyboards, tape
recorders, deck players, tuners, as well as signals from other consoles, will be connected to this
kind of inputs. Given that, normally, this sound sources are not electronically balanced, extra caution
will be required to make sure that pins 1 and 3 are shortcircuited and connected to earth, being pin 2
the carrier of active signal.

7
-Micro inputs
MICRO input is prepared for a nominal input level of -40dBV (10mV).
Microphones used must be dynamic, with low impedance (from 200 to 600Ω) and
monophonic. Usually, this kind of microphones are electronically balanced, but given the less
common case of working with a NON-electronically balanced microphone, please shortcircuit pins 1
and 3.
-Audio output connection
It is also electronically balanced and uses a male XLR3 connector. Its nominal level is
-10dBV (316mV). This output can be used for chaining the Philos unit to another self-amplified
enclosure or to a conventional external amplifier. It can also be used as recording output. It must be
beard in mind that the output is affected by volume controls. This implies that high signal levels can
exist at the output, which could lead to overload next amplifying stages when chaining different self-
amplified enclosures. Please be very careful with signal levels when using this output, and as a
general rule avoid excessive gain in tone controls.
-Indicators
“POWER ON” blue led indicates that power amplifiers are correctly supplied.
Each input has a green led “SIGNAL” indicator, that lights when there is a -40dBV signal
level at the inputs. These are very useful for checking that the input mixer gets correctly the audio
signal from external sound sources.
Finally, “CLIP” indicator warns about power amplifiers overload due to signal excess. In
order to avoid distortion and speakers damage, it is very important that this indicator does not act.
-Tone control
The Philos 12A includes an effective three-band Baxandall tone control system, with an
actuation margin from -20 to +10dB at each band. Its cut frequencies are 250Hz and 5kHz. The
Philos 12A unit does not need excessive equalisations to sound properly. In order to avoid risks, it is
recommended to not exceed a ¾ level.
7. OTHER CONSIDERATIONS
-Ground loops
It is recommended that all the different sound sources connected to the Philos 12A unit,
as well as any device connected to its output, do not have their ground connections shortcircuited
(i.e. that they do not have two or more different ground paths). If that occurs hum could appear,
interfering in sound quality. If cable shieldings are connected to the chassis, they should be never
interconnected, in order to avoid ground loops.
-Audio connections
As a general rule of thumb, make the signal connections as short as possible and use the
best connectors and cable available. Cables and connectors are frequently held cheap, forgetting
that a bad connection can result in a poor sound quality.

8
-Background noise
The use of active circuitry can yield, depending on the configuration, with a more or less
high background noise level. The Philos 12A unit has been designed in order to obtain the lowest
background noise. Independently from the electronic conception it was designed with, the
background noise level will depend directly on the correct unit use and installation.
-Cleaning
The front panel should not be cleaned with dissolvent or abrasive substances because
silk-printing could be damaged. To clean it, use a soft cloth slightly wet with water and neutral liquid
soap; dry it with a clean cloth. Be careful that water never gets into the amplifier through the holes of
the front panel.

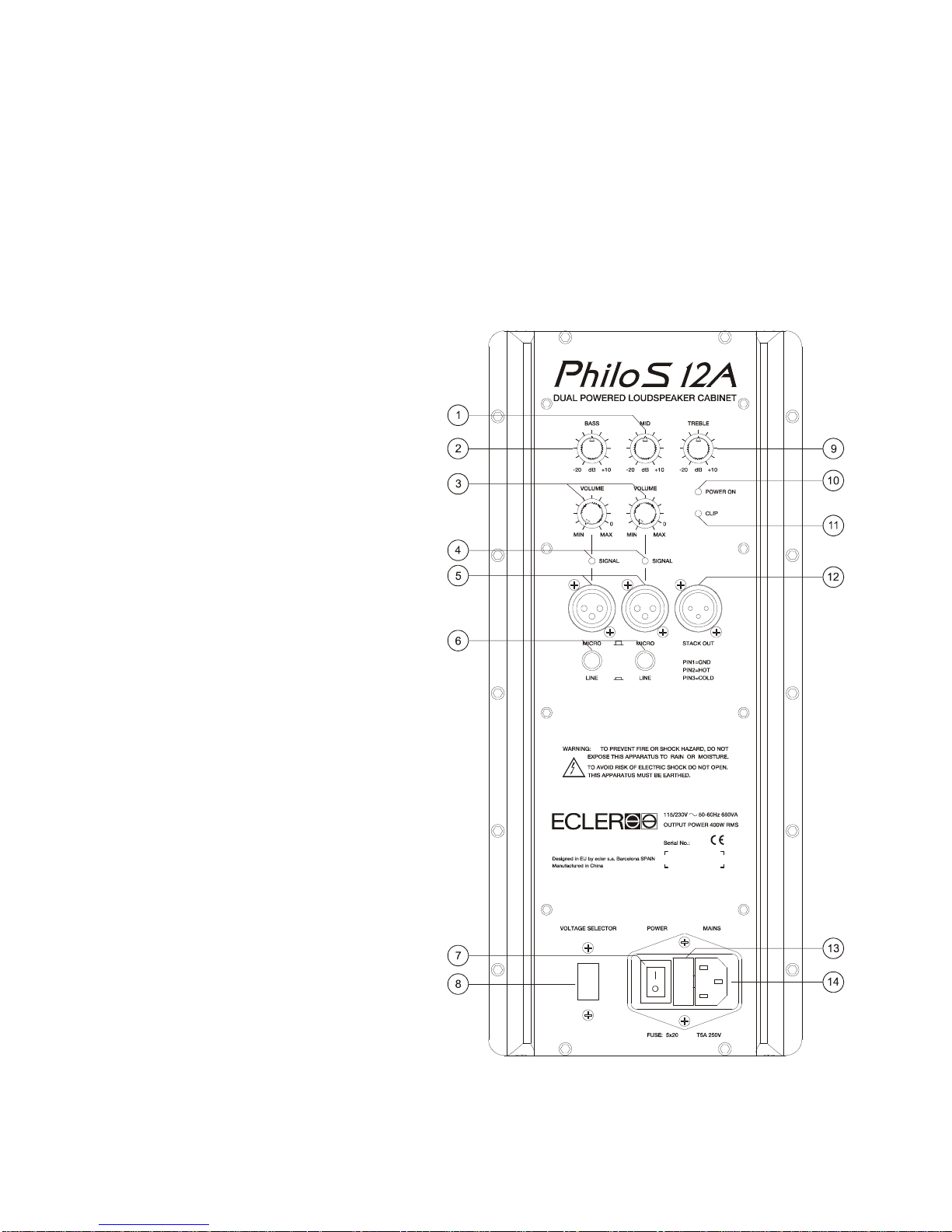

8. FUNCTION DIAGRAM
1. Mid control, MID
2. Bas control, BASS
3. Input attenuator, VOLUME
4. Signal present indicator, SIGNAL
5. Input, MICRO/LINE
6. Input selector
7. On switch, O/I
8. Voltage change, VOLTAGE SELECTOR
9. Treble control, TREBLE
10. Visual indication for power, POWER ON
11. Clip indicator, CLIP
12. XLR output connector to other amplifiers,
STACK OUT
13. Fuse holder
14. Mains socket

9
MANUAL DE INSTRUCCIONES
1. NOTA IMPORTANTE 10
2. PRECAUCIONES 10
3. INTRODUCCIÓN 10
4. CARACTERÍSTICAS 10
5. INICIO RÁPIDO 11
6. UTILIZACIÓN 12
7. OTRAS CONSIDERACIONES 13
8. DIAGRAMA DE FUNCIONES 14
9. DIAGRAMAS DE EJEMPLOS DE APLICACIÓN Y SUSPENSIÓN 28
10. CARACTERÍSTICAS TÉCNICAS 30
11. DIAGRAMA DE BLOQUES 31
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el
derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las
especificaciones.

10
1. NOTA IMPORTANTE
Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada
fabricación. Agradecemos su confianza por haber elegido nuestra caja acústica auto-amplificada de
la serie PHILOS.
Para conseguir la máxima operatividad y su máximo rendimiento, es MUY IMPORTANTE
antes de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este
manual se especifican. Para garantizar el óptimo funcionamiento, recomendamos que su
mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados.
2. PRECAUCIONES
No existen partes ajustables por el usuario en el interior de este equipo.
No utilice este aparato cerca del agua. No exponga los equipos a salpicaduras, evite
colocar recipientes que contengan líquidos sobre ellos.
Evite colocar los equipos cerca de fuentes de calor, focos o estufas.
Utilizar únicamente los accesorios especificados por el fabricante. En ningún caso deben
suspenderse los equipos utilizando sus asas de transporte, utilice los accesorios adecuados a cada
cometido.
Para una protección eficaz contra el riesgo de incendio, reemplace el fusible únicamente
con otro del mismo tipo tal y como se indica en la cubierta de la unidad.
Conserve estas instrucciones y respete las advertencias en ellas realizadas.
Desconecte el aparato en caso de tormentas eléctricas o cuando no se vaya a utilizar
durante largos períodos de tiempo.
3. INTRODUCCIÓN
Diseñadas para cubrir una amplia variedad de aplicaciones: desde salas de conferencia
donde se requiere una gran inteligibilidad a aplicaciones en exteriores como carpas o disco móviles,
mítines, presentaciones... Estas son situaciones en las que es necesaria una buena proyección de
sonido, alto nivel de presión sonora, fiabilidad de comportamiento y rápida puesta en escena. La
Philos 12A auto-amplificada se adapta a un amplio abanico de aplicaciones en las que la
simplicidad de montaje y simplicidad en la utilización es un requisito.
Todos los modelos incorporan un eficaz sistema de protección de la vía de agudos contra
efecto Larsen o recortes de señal. Las placas de conexión están equipadas con conectores XLR3
para las entradas y salida de señales de audio. Su estructura está realizada en plástico de alta
densidad con protección del altavoz de graves mediante rejilla.
4. CARACTERÍSTICAS
Sistema acústico auto-amplificado de dos vías activas independientes. Emplea un
amplificador clase H de 300W RMS para la vía graves-medios y un amplificador de 100W RMS con
compensador de fase para la vía de agudos. Un selectivo filtro activo con una pendiente de
24dB/oct se encarga de realizar la separación de vías.
Dispone de un eficaz sistema de protección para minimizar el recorte de señal "CLIP"
protegiendo así los altavoces frente a saturaciones ocasionales. Un indicador led rojo marcado
"CLIP" se encarga de advertir al usuario que ello ocurre.

11
Incorpora un mezclador de dos canales pudiéndose conectar a cada una de sus entradas
señales de nivel de MICRO o LÍNEA dada la existencia de un selector del nivel de entrada. Cada
entrada lleva asociada un indicador led verde de presencia de señal "SIGNAL".
La unidad dispone de un eficaz control de tonos de 3 bandas a la salida del mezclador.
Además una salida "STACK OUT" balanceada permite conectar la Philos a otras unidades auto-
amplificadas o amplificadores convencionales.
En cuanto a transductores acústicos utiliza un altavoz de 12" para graves-medios capaz
de soportar amplios desplazamientos. Para los agudos se emplea un motor a compresión con
diafragma de titanio de 44mm.
5. INICIO RÁPIDO
-Ubicación
Elija un lugar que cubra la audiencia y en el que existan el menor número de obstáculos
entre ésta y el altavoz. Contra más elevado coloque el altavoz mayor y mejor será la cobertura de la
audiencia.
Al tratarse de un recinto auto-amplificado éste requiere conexión directa a una toma de
red y a las fuentes de sonido que se desee conectar, prevea tal circunstancia.
-Conexión a la red
Lea las PRECAUCIONES del apartado 2.
Asegúrese de que el interruptor rojo de red esta en posición "0".
Inserte el conector del cable de red en la entrada MAINS, conecte la clavija a una toma
de red con tierra.
-Conexiones de audio
La Philos 12A permite la conexión directa a dos fuentes de sonido mediante sendas
tomas balanceadas tipo XLR3. Estas tomas pueden configurarse para recibir señales de nivel de
LINEA, alto nivel (Reproductores MP3, CD, teclados, vídeos, casettes...) botón pulsado o bien
MICROS dinámicos, bajo nivel, botón sin pulsar. Asegúrese de que la posición seleccionada es la
correcta.
En el caso de conectar la Philos a una mesa de mezclas estéreo seleccione la posición
LINE y conecte cada canal a cada una de las entradas.
Si debe conectar la Philos a otras cajas auto-amplificadas o amplificadores no lo haga
hasta asegurarse de que los niveles de la caja inicial son los adecuados funcionando de forma
aislada.
-Puesta en marcha
Asegúrese de que ambos controles de volumen se encuentran en posición "MIN" y los
controles de tono en posición central.
Encienda en primer lugar la fuente generadora de señal (Reproductores MP3, CD,
teclados, vídeos, casette...)
Active a continuación el interruptor de red, posición "I" automáticamente éste debe
iluminarse así como el led azul "POWER ON" indicando que los amplificadores están
correctamente alimentados.
Tan pronto como las entradas reciban señal, incluso con el volumen cerrado, deben
iluminarse los indicadores led de color verde "SIGNAL". Gire a continuación lentamente el control
de volumen correspondiente hasta alcanzar el volumen deseado, NO máximo.
Actúe a continuación sobre la ecualización y acto seguido compruebe la reserva que
dispone de potencia siempre procurando que el indicador rojo "CLIP" NO se ilumine, de ocurrir esto
reduzca el nivel ya que los amplificadores internos están siendo saturados de forma permanente y
el sonido distorsiona.

12
6. UTILIZACIÓN
-Ubicación y montaje
Como reglas generales se observarán las siguientes:
Colocar o suspender las cajas acústicas en superficies sólidas y firmes. No debe existir
ningún obstáculo entre los recintos acústicos y la audiencia. Las frecuencias agudas, a diferencia
de las graves son extremadamente directivas y cualquier obstáculo supone una atenuación en su
respuesta. Para grandes audiencias se obtendrá una mejor propagación del sonido en la distancia
contra más elevemos las cajas, siendo recomendable dadas sus características la utilización de
trípodes normalizados (vástago de 35 mm de diámetro) que se insertarán en el alojamiento
especialmente destinado a tal efecto en la cara inferior de la caja.
La Philos 12A está asimismo preparada para funcionar en el suelo en modo apaisado y
utilizarse como monitor de escenario.
También pueden suspenderse con el accesorio opcional SR 12 o mediante sus 10 puntos
de anclaje (ver diagrama). Estos puntos de anclaje consisten en 4 tuercas empotradas en el
posterior y 6 en la parte superior e inferior. Cuando se utilicen los anclajes SR 12 colocar un cable
de seguridad adicional.
En ningún caso deben suspenderse los equipos utilizando sus asas de transporte.
-Conexión a red
La Philos 12A funciona a 115/230VAC 50-60Hz disponiendo en su panel posterior de un
conmutador de selección de la tensión de red. Asegúrese de que el cable de red no se encuentre
mezclado con los cables de señal para evitar zumbidos.
Para proteger el sistema de eventuales sobrecargas en la línea de red existe un fusible de
red de tipo T5A 250V 5x20. En caso de que éste se fundiera se desconectaría el aparato y se
sustituiría por otro de idénticas características. Si éste último se volviera a fundir, consulte con
nuestro Servicio Técnico.
ATENCIÓN: EN NINGÚN CASO DEBE CORTOCIRCUITAR EL CIRCUITO DE
PROTECCIÓN O PONER UN FUSIBLE DE VALOR MÁS ELEVADO.
ADVERTENCIA: La sustitución del fusible debe ser realizada por un técnico.
-Conexiones de entrada de audio
Son del tipo balanceado y se realizan mediante conectores del tipo XLR3 tal y como se
indica: Vivo o señal directa >Terminal 2
Frío o señal invertida >Terminal 3
Masa >Terminal 1
Dependiendo de la posición en la que se encuentre el interruptor LINE / MICRO la entrada
admitirá señales de uno u otro nivel:
-Entradas de Línea:
Su sensibilidad es de -10dBV (316mV). Reproductores CD, DAT, MP3, DVD Audio,
teclados, magnetófonos, cassettes, sintonizadores, así como la señal procedente de otras mesas
de mezcla se conectarán a este tipo entradas. Dado que normalmente estas fuentes de señal no
son del tipo balanceado se deberá tener la precaución de que los terminales 1 y 3 estén
cortocircuitados y conectados a tierra, siendo el terminal 2 el de la señal activa.

13
-Entradas de Micrófono:
La entrada de MICRO, está preparada para un nivel nominal de entrada de
-40dBV (10mV).
Los micrófonos deben ser dinámicos de baja impedancia (de 200 a 600Ω) y monofónicos.
Normalmente este tipo de micrófonos son balanceados pero en el caso, poco habitual, de disponer
de un micrófono NO balanceado cortocircuitar asimismo los terminales 1 y 3.
-Conexión de salida de audio
Es asimismo del tipo balanceado y mediante conector XLR3 macho, su nivel nominal es
-10dBV (316mV). Esta salida puede utilizarse para encadenar la Philos a otra caja auto-amplificada
o bien a un amplificador exterior convencional. También puede utilizarse como salida de grabación.
Debe tenerse muy presente que esta salida está afectada por los controles de volumen pudiendo
existir pues en ella niveles importantes de señal que en el caso de encadenar sucesivas cajas auto-
amplificadas podrían llegar a saturar etapas posteriores de amplificación. Sea muy cuidadoso con
los niveles al utilizar esta salida y como norma general no abuse de los tonos.
-Indicadores
El led de color azul "POWER ON" nos indica que los amplificadores de potencia están
correctamente alimentados.
Cada una de las entradas dispone de sendos indicadores de presencia de señal
"SIGNAL", estos indicadores se iluminan cuando en las entradas existe un nivel de señal de -40dBV
y son de gran utilidad para comprobar que el mezclador de entrada recibe correctamente la señal
de audio que proviene de las fuentes exteriores de señal.
Finalmente el indicador "CLIP" nos advierte de la saturación de los amplificadores de
potencia por un exceso de señal. Es muy importante para evitar la distorsión y preservar a los
altavoces de roturas que este indicador se encuentre apagado.
-Control de tonos
La Philos 12A equipa un eficaz sistema de control de tonos de tres bandas tipo Baxandall
con un margen de actuación de –20 a +10dB en cada una de ellas. Sus frecuencias de corte son
250Hz y 5kHz. La Philos 12A no necesita ecualizaciones forzadas para sonar adecuadamente.
Para evitar riesgos recomendamos no sobrepasar el nivel de ¾.
7. OTRAS CONSIDERACIONES
-Bucles de masa
Procuraremos en todo momento que todas las fuentes de señal que lleguen a la
Philos 12A, así como todos los aparatos que estén conectados a su salida, no tengan las masas
interconectadas, es decir, que nunca les llegue masa por dos o más caminos distintos, ya que de
esta manera se podrían producir zumbidos que llegarían incluso a interferir la calidad de la
reproducción sonora. Los blindajes de los cables, de estar conectados a chasis, en ningún
momento deben estar unidos entre sí, de esta forma evitaremos la formación de bucles de masa.
-Conexiones de audio
Como norma general deberemos procurar que las conexiones de señal sean lo más
cortas posible, asimismo emplearemos conectores y cables de la mejor calidad. Normalmente a los
cables y conectores no se les presta el interés merecido. En muchas ocasiones y debido a una
mala conexión o por el uso de cables de baja calidad, pueden aparecer importantes problemas en
la reproducción sonora.

14
-Ruido de fondo
El empleo de circuitería activa puede aportar, según configuración, un nivel de ruido de
fondo más o menos elevado. La Philos 12A ha sido concebida para obtener el menor ruido de fondo
posible. Independientemente de la concepción electrónica con que se haya realizado, el nivel de
ruido dependerá directamente de la correcta utilización e instalación.
-Limpieza
La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se
corre el riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con
agua y un detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso
se debe permitir la entrada de agua por cualquiera de los orificios del aparato.
8. DIAGRAMA DE FUNCIONES
1. Control de frecuencias medias, MID
2. Control de frecuencias graves, BASS
3. Atenuador de entrada, VOLUME
4. Indicador luminoso de presencia de señal,
SIGNAL
5. Entrada, MICRO/LINE
6. Selector de entrada
7. Interruptor de puesta en marcha, O/I
8. Cambio de tensión, VOLTAGE SELECTOR
9. Control de frecuencias agudas, TREBLE
10. Indicador luminoso de puesta en marcha,
POWER ON
11. Indicador luminoso de recorte, CLIP
12. Conector XLR de salida para conexión en
cadena, STACK OUT
13. Portafusibles
14. Base de red

15
NOTICE D’UTILISATION
1. NOTE IMPORTANTE 16
2. PRÉCAUTIONS 16
3. INTRODUCTION 16
4. CARACTERISTIQUES 16
5. PRISE EN MAIN 17
6. UTILISATION 18
7. AUTRES CONSIDERATIONS 19
8. SCHÉMA DE FONCTIONNEMENT 20
9. SCHEMAS D'EXEMPLES D'APPLICATION ET D'ACCROCHAGE 28
10. CARACTÉRISTIQUES TECHNIQUES 30
11. BLOCS DE DIAGRAMMES 31
Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des
tolérances de production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de
fabrication ou la présentation de ses produits, occasionnant ainsi des modifications dans les
spécifications techniques.

16
1. NOTE IMPORTANTE
Félicitations. Votre acquisition est le fruit d'une conception soignée et d'une fabrication experte.
Nous vous remercions de la confiance que vous nous témoignez par le choix de notre enceinte
acoustique de la gamme PHILOS.
Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal, il est
TRÈS IMPORTANT de lire attentivement et de suivre les recommandations de ce manuel avant
toute connexion. Pour garantir un fonctionnement optimal, nous recommandons que toute
maintenance soit effectuée par nos services techniques agréés.
2. PRÉCAUTIONS
Aucune pièce n'est réglable par l'utilisateur à l'intérieur de cet équipement.
N'utilisez pas cet équipement avec de l'eau à proximité. Ne l'exposez pas à des projections
et évitez de placer dessus des récipients qui contiennent des liquides.
Évitez de le placer près de sources de chaleur, foyers ou poêles.
N'utilisez que les accessoires spécifiés par le fabricant. En aucun cas les équipements ne
doivent être suspendus par leurs poignées de transport, utilisez les accessoires adaptés à chaque
affectation.
Pour une protection efficace contre le risque d'incendie, ne remplacez le fusible que par
un autre du même type, indiqué sur l'unité.
Conservez ces instructions et respectez les avertissements qui s'y trouvent.
Déconnectez l'appareil en cas d'orage ou de non utilisation prolongée.
3. INTRODUCTION
Conçues pour couvrir une vaste variété d'applications : des salles de conférence où une
grande intelligibilité est demandée aux applications en extérieur comme chapiteaux ou discos
mobiles, meetings, présentations... Ce sont des situations où une bonne projection du son, un haut
niveau de pression sonore, une fiabilité de comportement et une mise en route rapide sont
nécessaires. La Philos 12A amplifiée s'adapte à un vaste éventail d'applications dans lesquelles la
simplicité de montage et d'utilisation est essentielle.
Tous les modèles intègrent un efficace système de protection de la voie des aigus contre les effets
"Larsen" ou l'écrêtage du signal. Les plaques de connexion sont équipées de connecteurs XLR3
pour les entrées et la sortie des signaux audio. La structure est en résine plastique de haute densité
avec grille de protection du haut-parleur.
4. CARACTERISTIQUES
Enceinte acoustique amplifiée à deux voies actives indépendantes. Emploie un
amplificateur de classe H de 300W RMS pour les médiums-graves et un amplificateur de 100W
RMS avec compensateur de phase pour les aigus. Un filtre répartiteur actif avec une pente de
24dB/oct. se charge d'effectuer la séparation des voies.
Elle dispose d'un système de protection efficace pour minimiser l'écrêtage de signal "CLIP",
protégeant ainsi les haut-parleurs des saturations occasionnelles. Une diode rouge nommée "CLIP"
prévient l'utilisateur quand cela se produit.

17
Elle comprend un mélangeur deux canaux et on peut brancher à chacune de ses entrées
des signaux de niveau MICRO ou LIGNE grâce à l'existence d'un sélecteur de niveau d'entrée.
Chaque entrée est associée à une diode témoin verte signalant la présence d'un signal "SIGNAL".
L'unité dispose de commandes de tonalité à 3 bandes efficaces en sortie de mélangeur.
En outre, une sortie de renvoi "STACK OUT" symétrique permet de relier la Philos à d'autres unités
amplifiées ou à des amplificateurs conventionnels. Comme transducteurs acoustiques, elle utilise
pour les médiums-graves un haut-parleur de 12" capable de supporter de grands déplacements.
Pour les aigus, elle emploie un moteur à compression avec diaphragme en titane de 44 mm.
5. PRISE EN MAIN
-Positionnement
Choisissez une position qui couvre le public et avec le moins d'obstacles entre ce dernier
et l'enceinte. Plus haute sera l'enceinte et plus grande et meilleure sera la couverture de l'auditoire.
L'enceinte étant amplifiée, elle nécessite une connexion directe à une prise secteur et aux
sources sonores à brancher. Prévoyez donc cela.
-Connexion électrique
Lisez les PRÉCAUTIONS du paragraphe 2.
Vérifiez que l'interrupteur d'alimentation rouge est en position "0".
Insérez le connecteur du câble d'alimentation dans l'entrée MAINS, branchez l'autre
extrémité à une prise électrique avec terre.
-Connexions audio
La Philos 12A permet la connexion directe de deux sources de son au moyen de prises
symétriques de type XLR3. Ces prises peuvent être réglées pour recevoir des signaux de niveau
LIGNE, de haut niveau (lecteurs MP3, CD, claviers, vidéos, cassettes...) quand le bouton est
poussé ou bien de MICROS dynamiques, de bas niveau, quand le bouton est relevé. Vérifiez que la
position choisie est correcte.
Au cas où la Philos est branchée à une table de mixage stéréo, choisissez la position
"ligne" (LINE) et branchez chaque canal à chacune des entrées.
Si vous devez brancher la Philos à d'autres enceintes amplifiées ou à des amplificateurs, ne le
faites qu'après avoir vérifié que les niveaux de l'enceinte initiale sont adéquats pour un
fonctionnement isolé.
-Mise en marche
Vérifiez que les deux commandes de volume se trouvent en position "MIN" et que les
commandes de tonalité sont en position centrale.
Allumez d'abord la source du signal (lecteurs MP3, CD, claviers, vidéos, cassette...)
Activez ensuite l'interrupteur d'alimentation, qui doit automatiquement s'allumer en
position "I" ainsi que la diode témoin bleue "POWER ON" quand les amplificateurs sont
correctement alimentés.
Dès que les entrées reçoivent du signal, même avec le volume coupé, les diodes témoins
"SIGNAL" de couleur verte doivent s'allumer. Tournez ensuite lentement la commande de volume
correspondante jusqu'à obtention du volume souhaité, PAS au maximum.
Agissez ensuite sur l'égaliseur et tout de suite après, vérifiez la réserve de puissance toujours
disponible sans pour autant allumer l'indicateur rouge "CLIP". Si ce dernier s'allume, réduisez le
niveau car les amplificateurs internes sont saturés de façon permanente et le son souffre alors de
distorsion.

18
6. UTILISATION
-Positionnement et montage
Observez les règles générales suivantes:
Placez ou suspendez les enceintes sur/à des surfaces solides et fermes. Il ne doit y avoir
aucun obstacle entre les enceintes acoustiques et l'auditoire. Les fréquences aiguës, contrairement
aux graves, sont extrêmement directrices et tout obstacle entraîne une atténuation de leur réponse.
Pour de grands auditoires, on obtiendra une meilleure propagation du son sur la distance en
surélevant les enceintes, l'utilisation de trépieds normalisés étant recommandée (tubulure de 35 mm
de diamètre) qui s'inséreront dans l'embase spécialement destinée à cet effet en face inférieure de
l'enceinte.
La Philos 12A est aussi prévue pour fonctionner au sol à l'horizontale et servir de retour
de scène.
On peut aussi la suspendre avec la fixation optionnelle SR 12 ou au moyen de ses 10
points d'ancrage (voir schéma). Ces points d'ancrage sont 4 filetages encastrés à l'arrière et 6 en
parties supérieure et inférieure. Si vous utilisez les fixations SR 12, installez une élingue de sécurité
supplémentaire.
Ces équipements ne doivent en aucun cas être suspendus par leurs poignées de
transport.
-Connexion électrique
La Philos 12A fonctionne en CA 115/230 V, 50-60Hz, son panneau postérieur disposant
d'un sélecteur de tension d'alimentation. Assurez-vous que le câble d'alimentation ne soit pas mêlé
aux câbles de signal pour éviter des ronflements.
Pour protéger le système de surtensions éventuelles sur le secteur, il existe un fusible
électrique de type T5A 250V 5x20. Au cas où celui-ci fondrait, débranchez l'appareil et remplacez le
fusible par un modèle de caractéristiques identiques. Si celui-ci fond à nouveau, consultez notre
service technique.
ATTENTION : EN AUCUN CAS VOUS NE DEVEZ COURT-CIRCUITER LE CIRCUIT DE
PROTECTION OU METTRE UN FUSIBLE DE VALEUR PLUS IMPORTANTE.
AVERTISSEMENT : Le remplacement du fusible doit être effectué par un technicien.
-Connexions d'entrée audio
Elles sont de type symétrique et s'effectuent au moyen de connecteurs du type XLR3
câblés comme suit :
Point chaud ou signal direct >Broche 2
Point froid ou signal inversé >Broche 3
Masse >Broche 1
Suivant la position de l'interrupteur LINE/MICRO, l'entrée admettra des signaux de l'un ou
de l'autre niveau :
-Entrées ligne:
Leur sensibilité est de -10dBV (316mV). Des lecteurs CD, DAT, MP3, DVD Audio,
claviers, magnétophones, cassettes, syntoniseurs, ainsi que les signaux d'autres tables de mixage
peuvent être branchés à ces types d'entrée. Puisque normalement ces sources de signal ne sont
pas de type symétrique, il faudra par précaution que les broches 1 et 3 soient court-circuitées et
reliées à la terre, la broche 2 étant celle du signal actif.

19
-Entrées microphone:
Une entrée MICRO est prévue pour un niveau nominal d'entrée de -40dBV (10mV).
Les microphones doivent être dynamiques, de basse impédance (de 200 à 600Ω) et
monophoniques. Ce type de microphone est normalement symétrique mais dans le cas, peu
habituel, d'un microphone NON symétrique, court-circuitez pareillement les broches 1 et 3.
-Connexion de sortie audio
Elle est aussi de type symétrique sur connecteur XLR3 mâle, et son niveau nominal est
de -10dBV (316mV). Cette sortie peut être utilisée pour enchaîner la Philos à une autre enceinte
amplifiée ou bien à un amplificateur externe conventionnel. Elle peut aussi être utilisée comme
sortie d'enregistrement. Il faut se rappeler que cette sortie est affectée par les commandes de
volume et qu'elle peut donc produire des niveaux élevés de signal qui, dans le cas d'enceintes
amplifiées enchaînées à la suite, peuvent saturer les étages d'amplification suivants. Soyez très
attentifs aux niveaux lors de l'utilisation de cette sortie et, de façon générale, n'abusez pas des
corrections tonales.
-Indicateurs
La diode de couleur bleue "POWER ON" indique que les amplificateurs de puissance sont
correctement alimentés.
Chacune des entrées dispose d'un indicateur de présence de signal "SIGNAL". Ces
indicateurs s'allument quand les entrées reçoivent un niveau de signal de -40dBV et sont d'une
grande utilité pour vérifier que le mélangeur d'entrées reçoit correctement le signal audio qui
provient des sources de signal externes.
Enfin, l'indicateur "CLIP" avertit de la saturation des amplificateurs de puissance suite à
un signal excessif. Il est très important, pour éviter la distorsion et préserver les haut-parleurs de
tout écrêtage, que cet indicateur soit éteint.
-Commandes de tonalité
La Philos 12A est équipée d'un efficace système de commandes de tonalité à trois
bandes de type Baxandall avec une plage d'action de -20 à +10dB pour chacune d'elles. Ses
fréquences de coupure sont 250Hz et 5kHz. La Philos 12A n'a pas besoin de corrections forcées
pour sonner de façon adéquate. Pour éviter tout risque, nous vous recommandons de ne pas
dépasser le niveau ¾.
7. AUTRES CONSIDERATIONS
-Boucles de masse
Il faut constamment veiller à ce que toutes les sources de signal qui arrivent à la
Philos 12A ainsi que tous les appareils qui sont reliés à sa sortie n'aient pas leurs masses
interconnectées, c'est-à-dire que jamais une masse ne doit passer par plusieurs chemins différents,
car cela pourrait produire des ronflements qui dégraderaient la qualité de la reproduction sonore.
Les blindages des câbles, reliés au châssis, ne doivent à aucun moment être réunis, ainsi vous
éviterez la formation de boucles de masse.
-Branchement audio
D’une manière générale, s’assurer que les connexions des sources soient les plus courtes
possibles et que l’on ait employé des câbles et des connecteurs d’excellentes qualités. Bien
souvent, on ne prête pas assez d’intérêt à la qualité du câble et de sa connexion alors que des
problèmes de ronflement pourraient être évités.

20
-Bruit de fond
L'emploi d'un circuit actif peut apporter, selon la configuration, un niveau de bruit de fond
plus ou moins important. La Philos 12A a été conçue pour donner le plus petit bruit de fond
possible. Indépendamment de sa conception électronique, le niveau de bruit dépendra directement
de l'utilisation et de l'installation correctes.
-Entretien
Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant,
celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de
l’eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.
8. SCHÉMA DE FONCTIONNEMENT
1. Contrôle des médiums, MID
2. Contrôle des graves, BASS
3. Atténuateur d'entrée, VOLUME
4. Indicateur de présence du signal, SIGNAL
5. Entrée, MICRO/LINE
6. Sélecteur d'entrées
7. Interrupteur de mise en marche, O/I
8. Changement de tension, VOLTAGE SELECTOR
9. Contrôle des aigus, TREBLE
10. Indicateur lumineux de mise en marche,
POWER ON
11. Voyant d'écrêtage, CLIP
12. Embases de sortie du signal pour autres
amplis, STACK OUT
13. Porte fusible
14. Embase prise secteur
Table of contents
Languages:
Other Ecleree Amplifier manuals
Popular Amplifier manuals by other brands

Roland
Roland Acoustic Chorus AC-33 user manual

Lab.gruppen
Lab.gruppen iP Series IP 1350 brochure

Tektronix
Tektronix TekConnect TCA-1MEG Specifications

Conrad-johnson design
Conrad-johnson design MV45A owner's manual

Marantz
Marantz AV 10 quick start guide

Advance acoustic
Advance acoustic MAP-101 owner's manual
