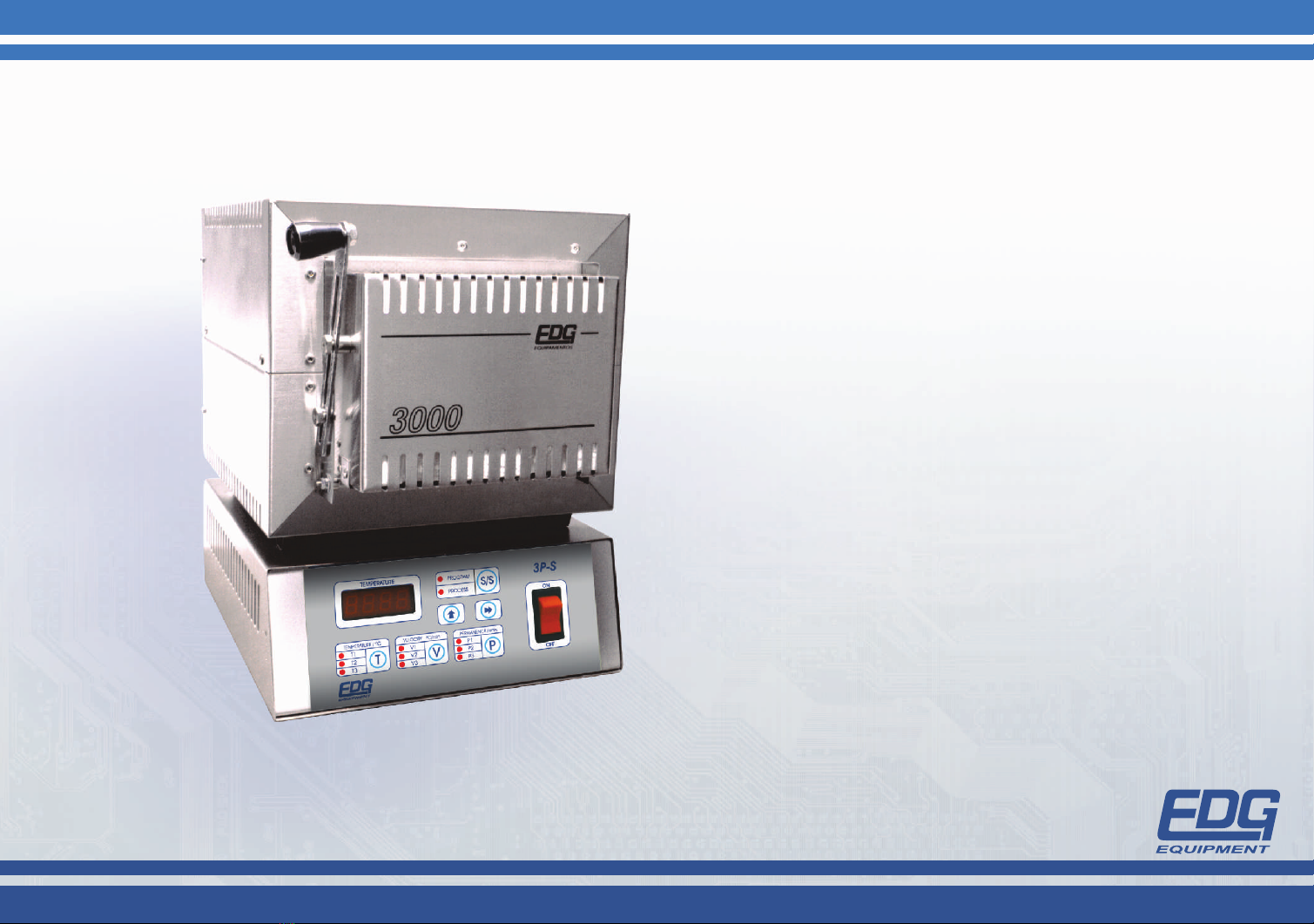

EDG 3000 User manual

furnaces model 3000
Manual de Instruções
Instruction Manual
Manual de Instrucciones

01
Prezado Cliente,
EDG Equipamentos
A EDG Equipamentos possui mais de 100 Assistências Técnicas Autorizadas distribuídas pelo Brasil para que
você possa usufruir de seus serviços prontamente e com maior tranqüilidade. Além de prestarmos todos
os serviços através da Assistência Técnica Autorizada, a EDG Equipamentos também oferece uma série
de outros benefícios como cursos para a utilização de equipamentos e assessoria técnica e científica,
visando sempre a satisfação do Cliente.
Através de profissionais autorizados e treinados pela Fábrica, ferramentas e equipamentos adequados,
as Assistências Técnicas Autorizadas EDG Equipamentos caracterizam-se por prestar uma assistência
técnica perfeita e rápida, a fim de atender às expectativas do consumidor.
Aos nossos clientes que não estão no Brasil, caso necessitem, solicitamos que entrem em contato com
o representante internacional mais próximo.
Lembramos que a correta utilização do equipamento, aliada à manutenção e aos cuidados
periodicamente dispensados, contribui para a preservação do seu equipamento, sendo além disso,
em muitos casos, uma condição indispensável ao direito de garantia.
Agradecemos pela sua confiança e preferência pelos nossos produtos e sentimo-nos honrados em
poder estar entregando mais um equipamento EDG. Agora você também faz parte de uma família
que não pára de crescer.
Cordialmente
Brazil – Each day getting bettler.
Manual de Instruções
Português

02
Utilize uma tomada exclusiva para o equipamento; nunca utilize qualquer tipo de " T " ou "beinjamim".
Se possível instale o disjuntor antes da tomada que alimentará o equipamento.
Verifique se a tensão especificada no forno está compatível com a tensão da rede (110).
Verifique se a bitola do fio da instalação elétrica está compatível com a corrente que o forno irá consumir.
Na tabela a seguir estão as bitolas mínimas para cada tipo de forno e o disjuntor
aconselhável.
INSTALE O FORNO EM LOCAL VENTILADO SOBRE UMA MESA OU BANCADA, AFASTADO DE CORTINAS
OU MATERIAIS INFLAMÁVEIS.
Instalação
Modelo
3000
220 volts
Fuse 10 A Wire

03
Cuidados especiais deverão ser tomados com a mufla, resistência e porta.
Mufla
Resistência
Porta
Por se tratar de material cerâmico, devem ser evitados choques térmicos com
as seguintes precauções:
Nunca forçar o resfriamento rápido do forno deixando a porta aberta.
Ao abrir a porta do forno, estando este quente, mantê-la aberta o menor tempo
possível, para evitar trincas.
Para prolongar ao máximo a duração da resistência, observar os seguintes cuidados:
Evitar temperaturas acima de 1.100 ºC
Nunca colocar dentro da mufla materiais que contenham estanho, chumbo ou
produtos químicos.
Cuidados a tomar:
Fechá-la suavemente
Periodicamente colocar grafite em pó nos mancais das dobradiças.
Para abrir acione a alavanca para cima e só então abra a porta
Para fechar encoste a porta cuidadosamente no batente e acione a alavanca para baixo.
Cuidados especiais

04

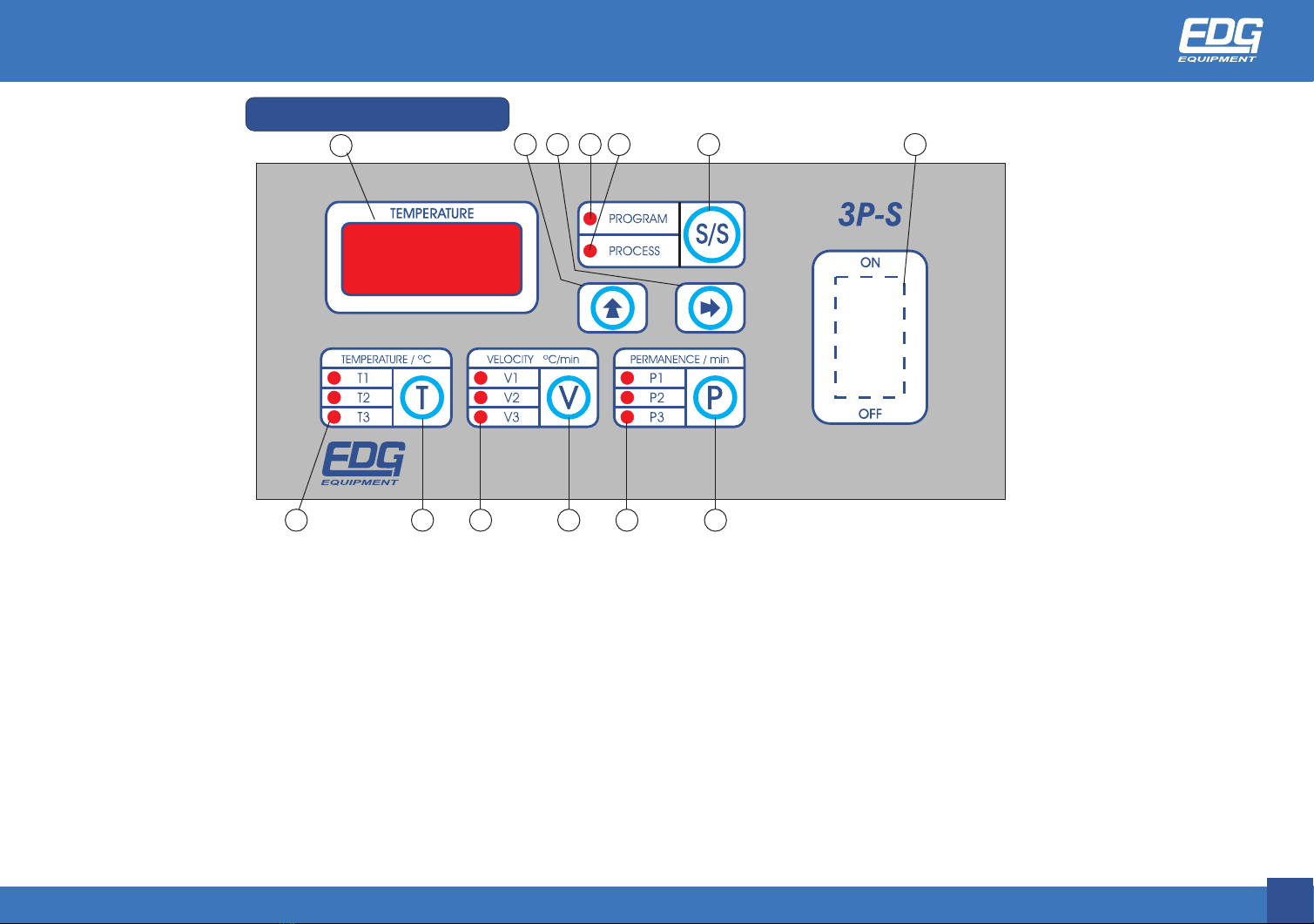

1 - Display.
2 - Tecla de incremento de valores.
3 - Tecla de mudança de dígitos.
4 - Led indicador de que a função "PROGRAMA" está ativada.
5 - Led indicador de que a função "PROCESSO" está ativada.
6 - Tecla (SIS) Start/Stop.
7 - Chave geral Liga/Desliga.
8 - Led's indicadores do patamar o qual a Temperatura está sendo programada ou em processo.
9 - Tecla de programação de Temperatura.
10 - Led's indicadores do patamar o qual a Velocidade está sendo programada ou em processo.
11 - Tecla de programação de Velocidade.
12 - Led's indicadores do patamar o qual o Tempo de Permanência está sendo programado ou
em processo.
13 - Tecla de programação do Tempo de Permanência.
145 6
3
25
8910 11 12 13
CONTROLES 3P-S

05
Obs
Exemplo de processo com três patamares para melhor ilustrar daremos um exemplo
de programação para o seguinte processo de queima:
Patamar 1
Patamar 2
Patamar 3
Obs
: PATAMAR é o tempo em que o fomo permanecerá na temperatura programada.
- Parte da temperatura ambiente, aquece até 300°C a uma velocidade de
aquecimento de 15°C/min permanecendo nesta temperatura por 30 minutos.
- Parte de 300°C, aquece até 950ºC a uma velocidade de aquecimento de
200ºC/min permanecendo nesta temperatura por 10 minutos.
- Parte de 950°C, resfria até 850ºC a uma velocidade controlada de
resfriamento de 5OC/min permanecendo nesta temperatura por 15 minutos.
: - Os parâmetros apresentados são demonstrativos, não correspondendo a nenhum
metal específico.
Onde:- TEMPERATURA - Temperatura programada
VELOCIDADE - Velocidade de Aquecimento ou Resfriamento
PERMANÊNCIA - Tempo de permanência no patamar
O sistema estará mostrando inicialmente a temperatura interna do forno.
Para o exemplo adotaremos 25°C.
Operação
Patamar 1
Temperatura (ºc) Velocidade (ºC/min) Permanência (min)
T1 = 300 V1 = 15 P1 = 30
P2 = 10
P3 = 15
V1 = 15V1 = 15
V1 = 15
T2 = 950
T3 = 850
Patamar 2
Patamar 3

06
1 - Para zerar ou inserir um número: - Pressione seguidamente a tecla " " (2) até que o zero fique piscando
no display. Caso o valor desejado seja ultrapassado, pressione seguidamente a tecla " “ até atingir o
valor desejado.
2 - Para passar para o próximo dígito: - Pressione a tecla " “ (3) até que o display fique piscando na
posição desejada. Caso o dígito desejado seja ultrapassado, pressione seguidamente a tecla " “ até
atingir a posição desejada.
Para voltar ao primeiro dígito proceda da mesma forma descrita acima.
3 - Se o número piscando é o valor desejado não é necessário programá-lo novamente.
Pressione a tecla “ “ para passar para o próximo dígito.
Sobre o Teclado

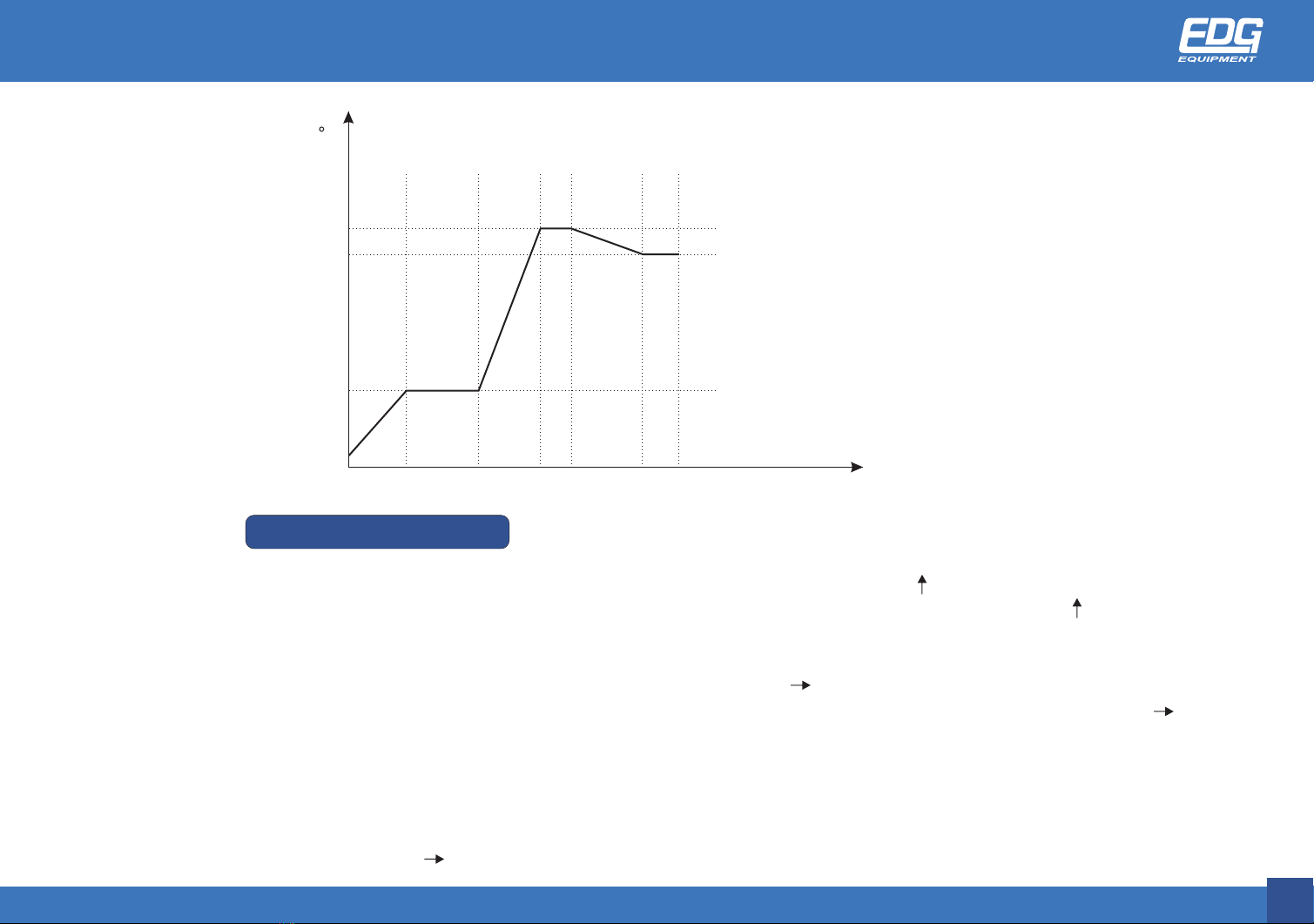

1200
1100
1000
900
800
700
600
500
400
300
200
100
0
( C)
20 50 82 92 112 127 TIME (min)

07
Seqüência de programação:
A - Temperatura 1, Temperatura 2, Temperatura 3.
B - Velocidade 1, Velocidade 2, Velocidade 3
C - Permanência 1, Permanência 2, Permanência 3
1 - Ligar a Chave Geral (7).
2 - O Display (1) mostrará a temperatura real do forno (no nosso exemplo 25°C) e o Led "PROGRAMA" (4)
acenderá indicando que o sistema está pronto para receber a programação desejada.
3 - Pressione a tecla “T” (9) até que o Led "T1" acenda. O 1º dígito do Display (dígito de milhar)
ficará piscando.
4 - Pressione a tecla " " (2) até que o número piscando seja "0" (Zero).
5 - Pressione a tecla " " (3) uma vez para que o dígito piscando fique na coluna da centena.
6 - Pressione a tecla " " até que o número piscando seja "3" (Três).
7 - Pressione a tecla " " uma vez para que o dígito piscando fique na coluna da dezena.
8 - Pressione a tecla " " até que o número piscando seja "0" (Zero).
9 - Pressione a tecla " " uma vez para que o dígito piscando fique na coluna da unidade.
10 - Pressione a tecla " " até que o número piscando seja "0" (Zero).
Neste ponto a Temperatura do Patamar 1 está programada.
11 - Pressione a tecla" T" uma vez ou até que o Led "T2" acenda.
Repita os passos de 4 a 10 acima porém com os valores ("0", "9", "5" e "0").
12 - Pressione a tecla "T" uma vez ou até que o Led "T3" acenda.
Repita os passos de 4 a 10 acima porém com os valores ("0", "8", "5" e "0").
13 - Pressione a tecla b "T"
As temperaturas dos três patamares estão programadas.
Programação

08
Programaremos agora o tempo de permanência em cada patamar
16 - Pressione a tecla " P " (13) até que o Led "P1" acenda.
O 1° dígito do Display (dígito de milhar) ficará piscando.
Refaça os procedimentos de 4 a 10 porém com a tecla "P" e com os valores ("0", "0", "3" e "0"),
("0", "0", "1", e "0") e ("0", "0", "1 ", "5").
17 - Pressione a tecla "P".
Os tempos de permanência dos três patamares estão programados.
Obs: O valor máximo permitido para o tempo é de 9.999 minutos (166,5 horas ou de 6 dias
e 22,5 horas) para cada patamar.
Neste ponto o forno está programado e pronto para entrar em operação.
Para iniciar o processo pressione a tecla S/S (6).
Obs: A temperatura máxima que o controle aceita é 1.200ºC (outras sob consulta). Se uma temperatura
maior for programada o equipamento volta automaticamente para 1.200ºC.
14 - Pressione a tecla" V " (11) até que o Led "V1" acenda.
O 2° dígito do Display (dígito de centena) ficará piscando.
Repita os passos de 6 a 10 porém com a tecla "V" e os valores ("0", "1", e "5") para a primeira
velocidade, ("0", "2" e "0") para a segunda velocidade e ("0", "0" e "5") para a terceira velocidade.
15 - Pressione a tecla" V ".
As velocidades dos três patamares estão programadas.
Obs: A velocidade de aquecimento máxima que o controle aceita é de 30ºC/min (outras sob consulta).
Se uma velocidade maior for programada o equipamento volta automaticamente para 30ºC/min.
A velocidade de resfriamento máxima é a de perda de calor normal do forno, ou seja, não existe
dispositivo de resfrlamento forçado.

09
O Led "Processo" acenderá indicando que o processo está em andamento.
Os Led's "T1" e "V1" acenderão indicando que o forno está aquecendo para atingir a temperatura "T1"
na velocidade "V1" programada.
Quando isso ocorrer o Led "PI" acenderá indicando que o equipamento está mantendo a temperatura
durante o tempo programado para o patamar 1.
Ao terminar o tempo de permanência no patamar 1 o equipamento passará automaticamente para o
segundo patamar e assim por diante até o final do processo quando soará um alarme e no display
aparecerá a palavra "END".
Obs: Nos fornos utilizados para prótese ao terminar o processo o equipamento ficará mantendo a
última temperatura.
Para resfriá-lo pressione a tecla S/S ou desligue o equipamento.
Nos fornos para outras finalidades o equipamento começará a esfriar assim que terminar o processo.
Explorando os recursos:
1 Reutilização do último programa
2) Verificação do programa na memória:
No caso de se utilizar repetidas vezes a mesma programação para o processo de aquecimento, não é
necessário reprogramar o equipamento. Os dados da última programação são retidos em sua memória,
bastando digitar a tecla "S/S" para executá-lo.
Obs: O programa só é memorizado após ter sido executado pelo menos urna vez.
Pressione a tecla correspondente ao parâmetro que deseja verificar ("T", "V" ou "P").
Por exemplo: Qual a velocidade de aquecimento programada para o patamar 2?
Acione a tecla "V" duas vezes até o led indicador ficar aceso em "V2". O número indicado no display é a
velocidade programada para este patamar. Para voltar ao processo de queima pressione a tecla do
parâmetro verificado até que o Led "PROCESSO" (5) acenda.

10
3 Utilização do recurso de timer:
Este recurso é bastante prático quando da necessidade de se executar um processo de aquecimento
sem a presença do operador.
Possibilita que o forno seja programado com antecedência e comece a operar efetivamente a partir
de um horário desejado.
Para a utilização do recurso timer é necessário que se faça urna programação onde a
temperatura de permanência do patamar 1 seja ligeiramente superior que a temperatura ambiente. O
tempo de permanência deve ser programado no patamar 1 para determinar em quantos minutos
o sistema entrará automaticamente em aquecimento.
Esse tempo pode ser de até 9.999 minutos. (166,5 horas ou 6 dias e 22,5 horas).
Obs 1: Temperatura do patamar 1 maior que temperatura ambiente.
Obs 2: Na prática, o sistema passa a operar com 1 ou 2 patamares de temperatura, ficando o
primeiro patamar reservado para o timer.
Completada a programação inicia-se o processo pela tecla "S/S".
O sistema passará a executar o ciclo 1.
Como a temperatura T1 é rapidamente alcançada (30ºC) o sistema entra diretamente para a
fase de permanência, iniciando a contagem do tempo.
Decorridas 6 horas (360 minutos para o tempo programado P1), passam a ser executados os ciclos
2 e 3 respectivamente.
Patamar 1
Temperatura (ºc) Velocidade (ºC/min) Permanência (min)
T1 = 30 V1 = 5 P1 = 360
P2 = 120
P3 = 45
V1 = 10
V1 = 5
T2 = 1150
T3 = 100
Patamar 2
Patamar 3

11
4 Programação bloqueada:
Exemplo:
5 Acompanhamento do tempo de permanência;
6 Modificação do programa durante a operação:
Em processos onde são necessários apenas 1 ou 2 patamares de temperatura, é possível fazer uma
programação que bloqueie os patamares não desejados.
Esse recurso facilita a programação nesses casos.
Para isso deve-se iniciar a programação SEMPRE A PARTIR DO CICLO 1 e programar os parâmetros do
patamar que não se deseja executar com o valor zero.
TI, VI, PI = 00 Não executa programação
T2, V2, P2 = 00 Executa patamar 1; cancela 2 e 3
T3, V3, T3 = 00 Executa patamar 1 e 2, cancela 3.
Para verificar o tempo restante para o patamar que está sendo executado pressione a tecla " " (3).
O tempo restante será mostrado por 2 segundos, após o que o display volta automaticamente a
mostrar a temperatura.
A qualquer momento é possível modificar qualquer parâmetro da programação que está sendo
executada, bastando para isso acionar a tecla correspondente ao parâmetro a ser modificado
até que o Led indicador fique aceso no ponto desejado e modificar o valor com as teclas " " e " “.
Para voltar ao processo de queima pressione a tecla do parâmetro modificado até que o
Led "PROCESSO" acenda.
Obs: Esta modificação não ficará guardada na memória. Para armazená-la é necessário
que o forno seja reprogramado e o novo programa executado.

12
SPECIFICATIONS
Características
3P-Manual
Aplicações
Baixa massa, Proporciona alta eficiência térmica.
Altas velocidades de aquecimento e esfriamento.
Compactos.
Construção modular facilita manutenção.
Baixo custo.
Controles de temperatura.
Set Point
Alarm bell.
Ajustable power with 3 levels.
Heating pitot lamp.
Protection against sensor breakage.
Accuracy class 1.5%.
Proctecion door system.
Prótese ondontológica.
Determinacão de cinzas e cargos.
Calcinacão.
Tratamento térmico.
Determinacão de sólidos em suspensão.
Ensaios de ignicão.
Análises em general.
MODELO
3000
Externas (mm) Internas (mm)
Dimensiores Net weightVolume
A B C D E F
Litros Kg
300 400 470 150 100 200 3.00 16.7
MODELO
3000
Electrical data
Potencia Watt Tensão
volt 50/60 Hz
1700 220

01
Instruction Manual
English
Dear customer,
EDG Equipamentos
The EDG Equipamentos has more than 100 Authorized Technical Service Center spread over Brazil so that
you can enjoy their service promptly and calmly. Besides offering all the services by means of the
Authorized Technical Service Center, the EDG Equipamentos also provides a range of other benefits like
courses for the use of the equipment and technical and scientific advisory body, always aiming for the c
ustomer satisfaction.
With authorized and trained professionals from the Factory, tools and proper equipment, the EDG
Authorized Technical Service Center is characterized by providing a fast and perfect Technical Service
Center in order to please the customer’s expectations.
To our customers that are not in Brazil, in case they need, we ask to contact the closest International
Representative.
We remind you that the correct use of the equipment associated to maintenance and care periodically
taken contribute to the maintenance of your equipment, considered, moreover, as an indispensable
condition for the warranty right.
We thank for you trust and preference by our products and we feel honored to provide one more
EDG equipment. Now you are also part of our family that doesn’t stop growing.
Sincerely,
Brazil – Each day getting bettler.

02
INSTALL THE FURNACE IN A WELL-VENTILATED PLACE, ON A BENCH-TYPE
TABLE, MOVING AWAY CURTAINS AND INFLAMMABLE MATERIALS.
Model 220 Volts
3000
Verify if the furnace specified tension is compatible with the power grid tension (110 volts).
Verify if the electric wire gauged is compatible with the furnace's power. Follows in the
table below the minimum gauge for each type of furnace and the recommended fuse.
Fuse 10 A
Wire
Use an individual outlet to plug in the equipment; never utilizes any kind of multiple inlet.
If possible, install the fuse before the outlet that will feed the equipment.
INSTALLATION

03
Special Care should be taken with flasks, resistance and door
Manufactured with ceramic material, thermal shock must
be prevented by following the instructions below:
· Never try to accelerate cooling leaving the door
opened.
· When opening the furnace's door, while it's still hot,
keep it opened as short time as possible in order to
prevent cracks.
To extend the resistance life, observe the following
instructions:
· Prevent temperatures above 1.100 °C
· Never place inside flasks materials containing tin, lead
or chemical products
Cares that must be taken
· Always close it gently
· Periodically apply graphite powder on hinges.
· To open, pull the lever upwards and then open the door.
· In order to close the door, lean it carefully against
frame and push lever downwards.
FLASK
RESISTANCE
DOOR
SPECIAL CARE

04
1- DISPLAY
2- INCREASE VALUE KEY
3- DIGITS CHANGE KEY
4- PROGRAM-ON LED
5- PROCESS-ON LED
6- ST ART / STOP (S/S) KEY
7- MAIN SWITCH TURN ON/ TURN OFF
8- PROGRAMMED TEMPERATURE LEVEL LED
9- TEMPERATURE PROGRAMMING KEY
10- PROGRAMMED VELOCITY LEVEL LED
11 - VELOCITY PROGRAMMING KEY
12- PROGRAMMED STEADY PHASE LEVEL KEY
13- STEADY PHASE PROGRAMMING KEY
145 6
3
25
8910 11 12 13
CONTROL 3P-S

05
Note:
EXAMPLES OF 3 LEVEL PROCESS
Level 1 -
Level 2 -
Level 3 -
Note:
"Level" is the time in which the furnace will remain at the programmed temperature.
To a better illustrate, we will give a programming example to the following burning process:
From roam temperature, heat up to 300°C at a heating velocity of 15°C/min, remaining at this
temperature for 30 minutes.
From the 300°C, heat up to 950°C at a heating velocity of 20°C/min, remaining at this
temperature for 10 minutes.
From the 950°C, it cools down to 850°C in a controlled velocity of a 5°C/min cooling,
remaining at this temperature for 15 minutes.
Temperature (ºC) Velocíty (ºC/min) Steady Phase (min)
Level 1 T1 = 300 V1 = 15 P1 = 30
Level 2 T2 = 950 V2 = 20 P2 = 10
Level 3 T3 = 850 V3 = 5 P3 = 15
The presented parameters are illustrative, not corresponding to any specific metal.
Temperature: Programmed Temperature
Velocity: Heating or Cooling velocity
Steady Phase: Steady Phase Level time
Initially, the system will show the furnace internal temperature.
For the example we will adopt 25°C
OPERATION

06
1 - To reset or type a number - Resetting: Press continuously the key (2) until the
number 0 blinks on the display. Press key until you get the desired value.
2 - To the next digit: Press the button (3) until the display starts to blink in the desired position. In case of
desired digit is leapt, press continuously the bottom until you get back to the desired position.
To turn back to the first digit, you should process the same way as described above.
3 -If the number blinking is the desired value you don't need to program it again.
Press the button " " to pass to the next digit.
ABOUT THE KEYBOARD:
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
( C)
20 50 82 92 112 127 TIME (min)

07
Sequence:
A - Temperature 1, Temperature 2, Temperature 3
B - Velocity 1, Velocity 2, Velocity 3
C - Steady Phase 1, Steady Phase 2, Steady Phase 3.
1.Turn on the Main Switch Key (7)
2. The Display (1) will show the real furnace temperature (our example 25°C) and the LED "PROGRAM" (4)
will lit indicating that system will be ready to receive thedesired programming.
3. Press "T" key (9) until the "T1 " Led is lit. The first display digit (thousands digit) will blink
4. Press the key " " (2) until the blinking number is "0" (zero)
5. Press the key (3) once, so blinking digit moves to the hundreds column.
6. Press the key " " until the blinking number is "3" (three).
7. Press the key (3) once, so blinking digit moves to the tens column.
8. Press the key " " until the blinking number is "0" (zero)
9. Press the key (3) once, so blinking digit moves to the unit column.
10.Press the key " " until the blinking number is "0" (zero)
11 .Press the key "T" once, until the "T2" Led is lit. Repeat the steps from 4 to 10
above, but substituting the values to: "0"; "9"; "5"; and "0".
12.Press the key "T" until the "T3" Led is lit. Repeat the steps from 4 to 10 above, but
substituting the values to: "0"; "8"; "5"; and "0".
13.Press the key "T".
The 3 levels temperature is programmed.
PROGRAMMING
