Electrolux EI30MO45GS - 30" Microwave User manual

MICROWAVE OVEN INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
The electrical requirements for this oven are 115-120 volts AC, 15 amps or larger.
Printed in United States
IMPORTANT - PLEASE READ AND FOLLOW
• Before beginning, please read these instructions completely and carefully.
• Be sure to DISCONNECT THE PLUG of the microwave oven from the electrical outlet before installing the built-in trim kit.
Remove the turntable from the oven cavity.
• Because the kit includes metal parts, caution should be used in handling and installation to avoid the possibility of injury.
• Do not remove permanently affixed labels, warnings, or plates from the product. This may void the warranty.
• Please observe all local and national codes and ordinances.
• The installer should leave these instructions with the consumer who should retain for local inspector’s use and for
future reference.

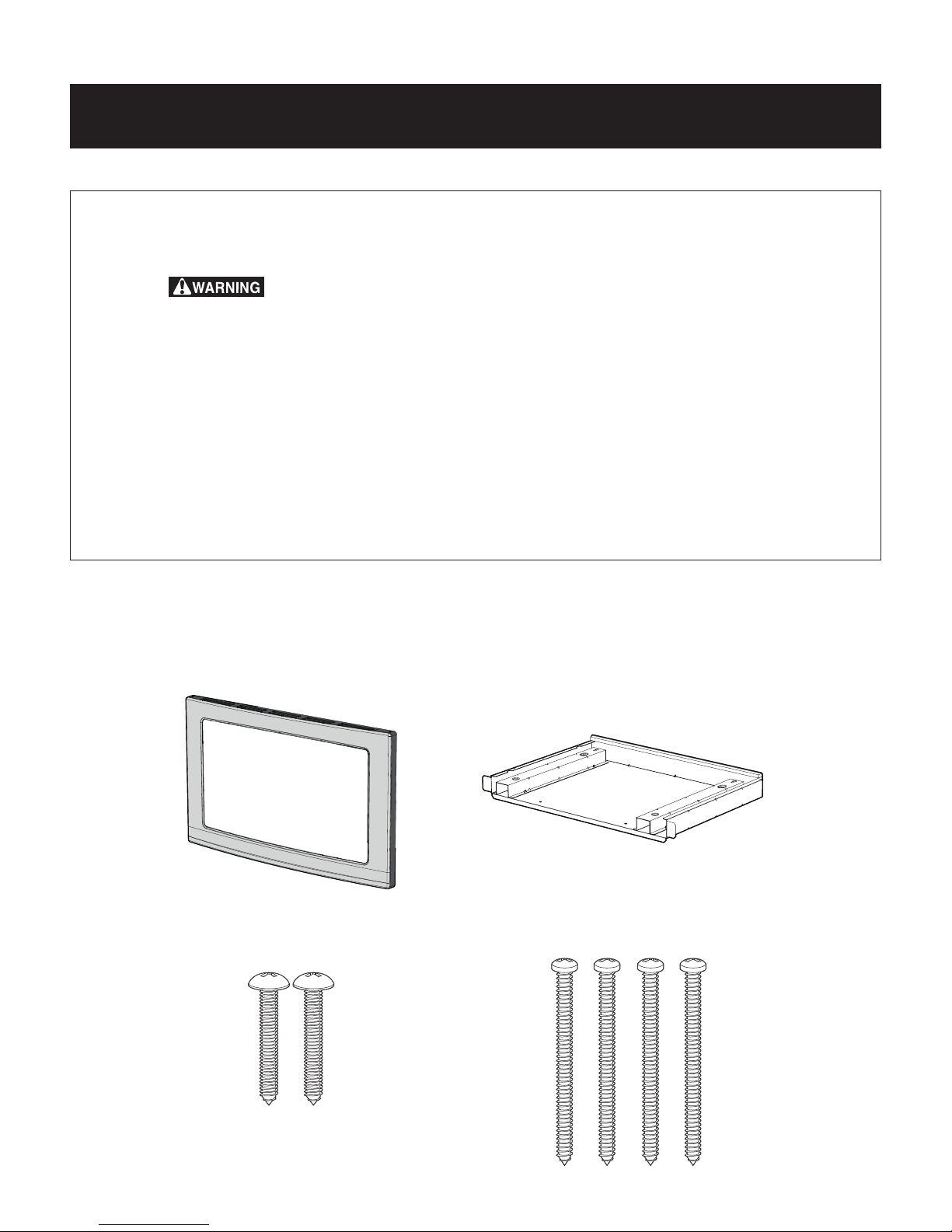

PARTS INCLUDED IN THE KITS
1) FRONT FRAME ASSEMBLY
QTY 1
2) BOTTOM DUCT ASSEMBLY
QTY 1
3) SCREW A (1 ³₁₆" LENGTH)
QTY 2
4) SCREW B (1 ³₄" LENGTH)
QTY 4
MICROWAVE OVEN INSTALLATION INSTRUCTIONS
#490_EHP VBA installation.indd 1 1/10/08 1:09:37 PM

E2
MICROWAVE OVEN INSTALLATION INSTRUCTIONS
BASIC SPECIFICATIONS

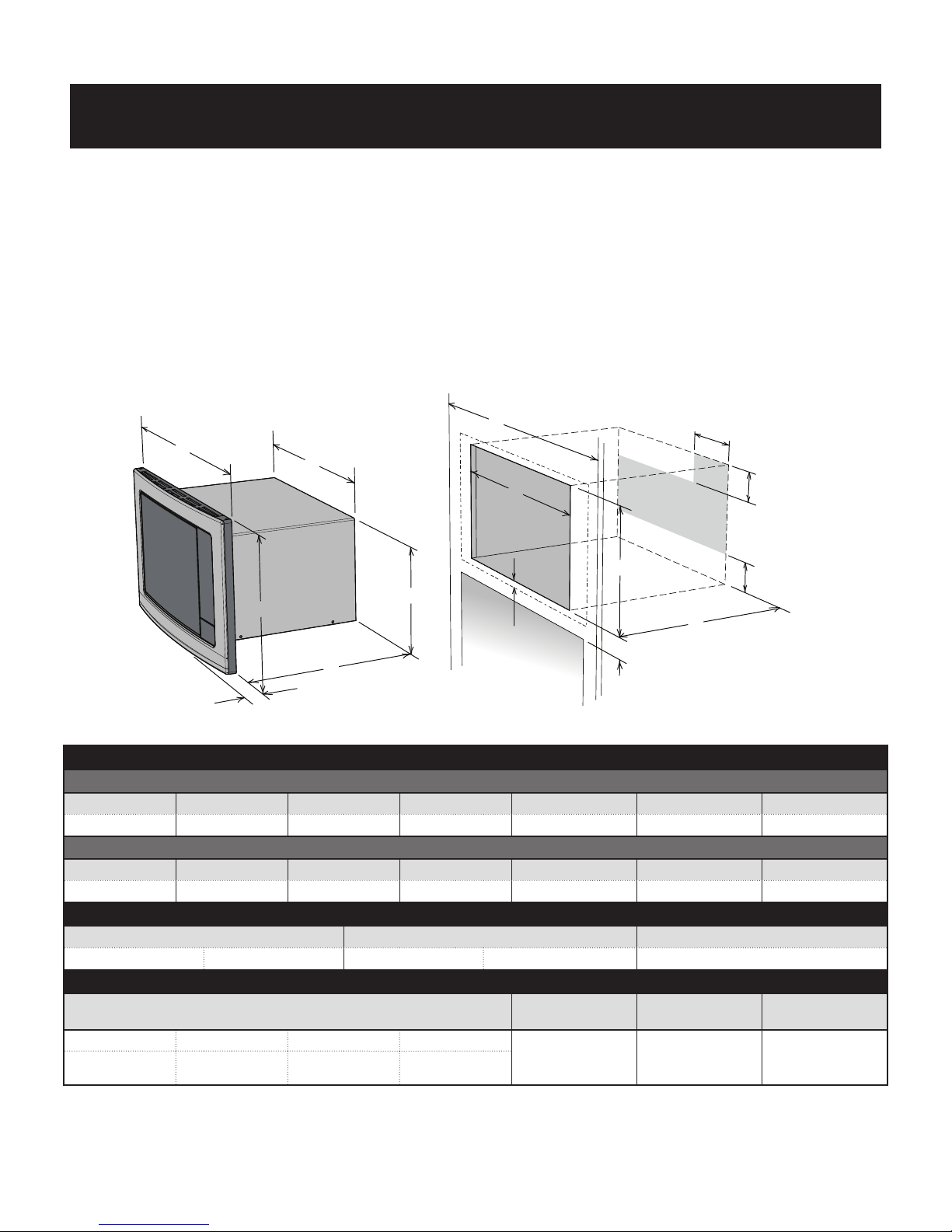

Refer to Illustration 1. All dimensions are in inches (cm).
Illustration 1
1. Provide an opening in the wall or cabinet as indicated
in Illustration 1. The depth should be a minimum of 20"
(50.8 cm). The floor of the opening should be constructed
of plywood strong enough to support the weight of the
microwave oven (about 100 lbs.) and should be level for
proper operation of the oven.
NOTE: While the proper functioning of the microwave
oven does not require that the opening be enclosed (with
sides, ceiling and rear partition), this may be required
by local code, and it is suggested that the local code be
checked for any such requirement.
2. Outlet should NOT be in the shaded area as indicated
on Illustration 1. At the rear of the opening, provide a 3-
pronged, polarized, electrical outlet, 115-120 volt AC, 15
amp or larger.
3. Minimum required distance between the microwave oven
and the wall oven should be 2-inches.
A
B
C
D
E
F
6" (15.2 cm)
4" (10.2 cm)
4" (10.2 cm)
installation over an electric wall
oven 2" (5.1 cm) minimum gap
H
G
Product overlap
7/8" (2.2 cm)
I
J
PRODUCT DIMENSIONS
EI30M045GS MICROWAVE OVEN / EI30M045TK TRIM KIT
A B C D E F G
30" (76.2 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 30" (76.2 cm)
EI27M045GS MICROWAVE OVEN / EI27M045TK TRIM KIT
A B C D E F G
27" (68.6 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 27" (68.6 cm)
CUTOUT DIMENSIONS
min. Hmax. min. Imax. J
25 ¹₄" (64.14 cm) 25 ³₈" (64.5 cm) 16 ¹₄" (41.3 cm) 16 ³₈" (41.6 cm) min. 20" (50.8 cm)
BASIC SPECIFICATIONS
OVEN INTERIOR ELECTRICAL
REQUIREMENTS
APPROXIMATE
SHIPPING WT. MAX AMP. USAGE
WIDTH HEIGHT DEPTH OVERALL 120VAC/60 Hz (UL)
120VAC/60 Hz (CSA) 46 lbs. (20.9 kg) 1.5 KW 13.0 amps (UL) 1.50 KW 13 (CSA)
17 ³₈" (44.1 cm) 10 ¹⁄₂" (26.6 cm) 18 ⁵₈" (47.3 cm) 2.0 cu. ft.
#490_EHP VBA installation.indd 2 1/10/08 1:09:39 PM

Illustration 1
E3
MICROWAVE OVEN INSTALLATION INSTRUCTIONS

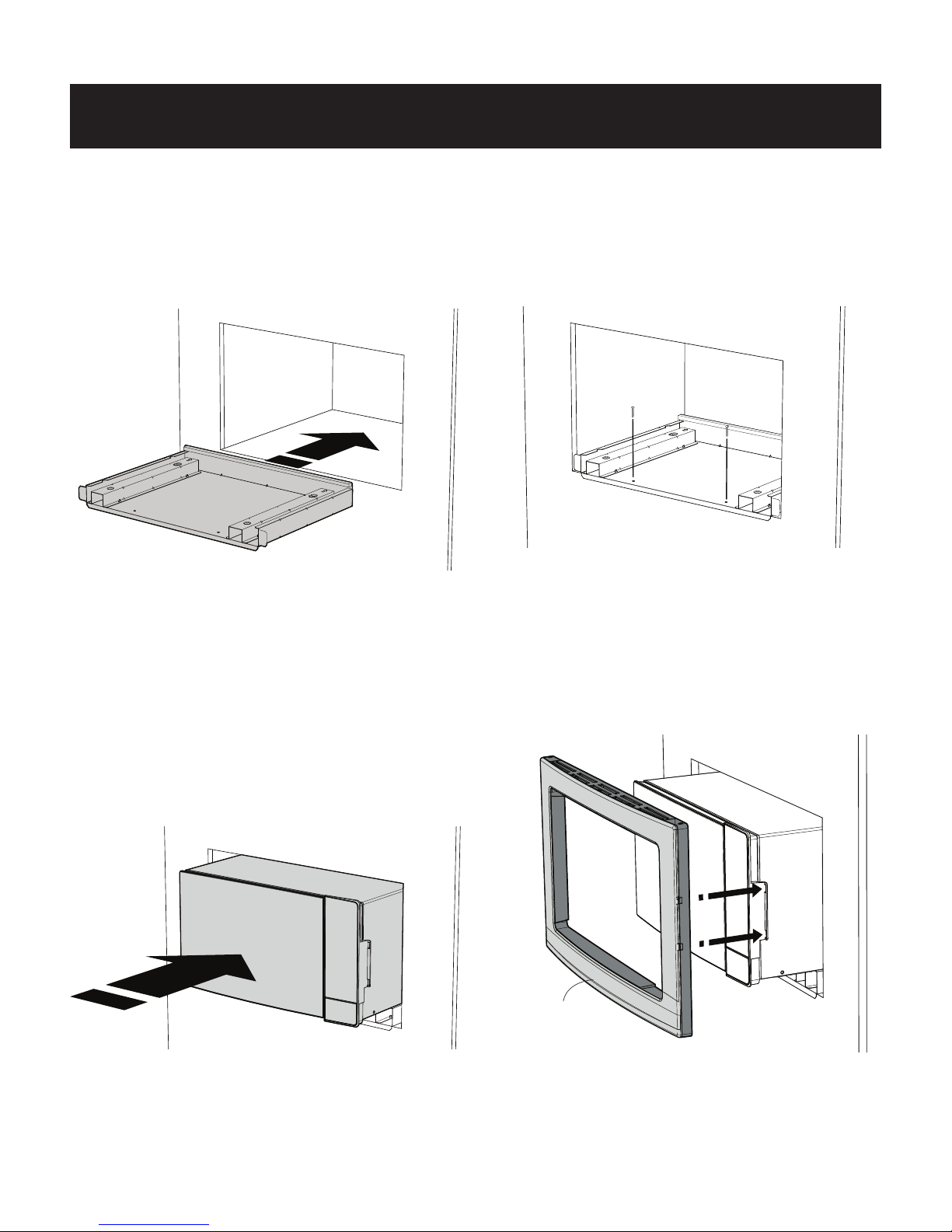

BOTTOM DUCT ASSEMBLY
1. Place the bottom duct in the opening and center. When
the Bottom Duct Assembly is in the opening correctly, the
flange will be tight against the lower edge of the opening.
See Illustration 2.
Illustration 2 Illustration 3
Illustration 4 Illustration 5
SCREW A
SCREW A
2. Secure the Bottom Duct Assembly with the two (1 ³₁₆")
screws A. IMPORTANT: Secure screws to the inside
cabinet. See Illustration 3.
UNIT INSTALLATION
1. Place the oven adjacent to the wall or cabinet opening.
Plug the power cord into the electrical outlet. Carefully
guide the oven into the prepared opening. Slide the oven
on the Bottom Duct Assembly. Avoid pinching the cord
between the oven and the wall. Adjust the position of the
oven so that it will rest on the Bottom Duct Assembly, but
not fully pushed in. See Illustration 4.
2. Locate tabs on the built in trim kit to the slots on control
panel. Snap the built in trim kit into the control panel to
lock in place. See Illustration 5.
SHAPE ON
BOTTOM
#490_EHP VBA installation.indd 3 1/10/08 1:09:42 PM

MICROWAVE OVEN INSTALLATION INSTRUCTIONS

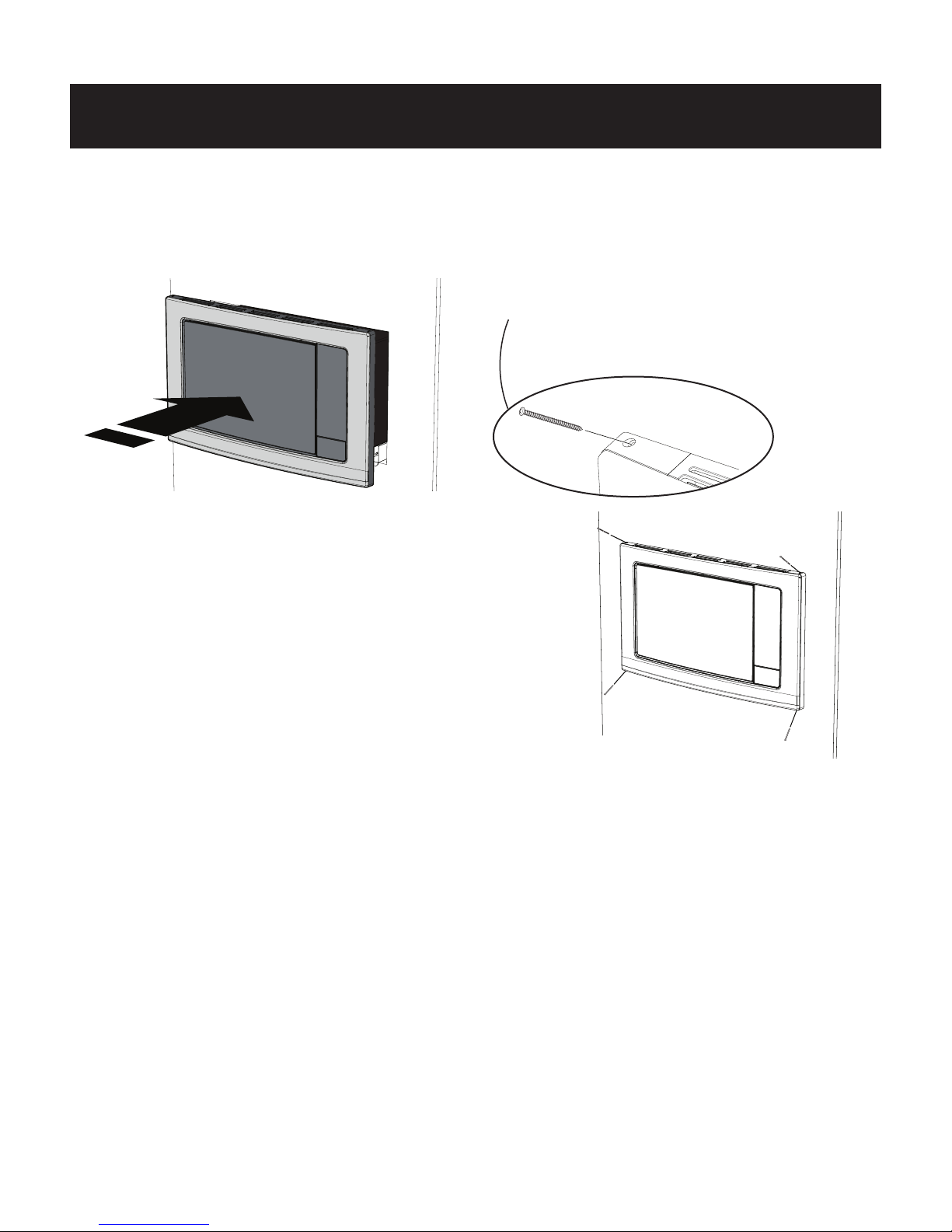

3. Push the position of the oven into the cabinet so that the
feet of the oven are fitted into the recesses of the Bottom
Duct Assembly. Make sure that the kit now rests flush with
the cabinet. See Illustration 6.
Illustration 6
Illustration 7
SCREW B
SCREW B
SCREW B
SCREW B
4. Adjust the frame so that the gap around the top of the
door and frame is even. Pre-drill 4 holes using an ¹⁄₈" bit,
using the kit to guide the holes. Attach the built-in trim kit
frame with four screws B to the cabinet. See Illustration 7.
IMPORTANT: Install top left mounting screw first in order
to secure proper alignment of frame to oven face.
TINSEB490MRR1
#490_EHP VBA installation.indd 4 1/10/08 1:09:45 PM

S1
INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS
LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
ADVERTENCIA
Los requisitos eléctricos de este horno son de 115-120 voltios de CA, 15 amperios o más.
Impreso en los Estados Unidos
IMPORTANTE - LEA Y SIGA LAS INSTRUCCIONES
• Antes de comenzar, lea estas instrucciones completa y detalladamente.
• Asegúrese de DESCONECTAR el horno microondas del tomacorriente eléctrico antes de instalar el juego de moldura para
empotrado. Retire el plato giratorio de la cavidad del horno.
• El juego incluye partes de metal por lo que debe manipularlo e instalarlo con precaución para evitar el riesgo de lesiones.
• No retire las etiquetas, advertencias o placas permanentes del producto. Esto puede anular la garantía.
• Cumpla todos los códigos y normas locales y nacionales.
• El instalador debe devolver estas instrucciones al cliente quien debe conservarlas para uso del inspector local y para
referencias futuras.
PARTES INCLUÍDAS EN LOS JUEGOS
1) CONJUNTO DEL MARCO FRONTAL
CANT. 1
2) CONJUNTO DE DUCTO INFERIOR
CANT. 1
3) TORNILLO A (1 ³₁₆" DE LARGO)
CANT. 2
4) TORNILLO B (1 ³₄" LONGITUD)
CANT. 4
INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS
#490_EHP VBA installation.indd 1 1/10/08 1:09:48 PM

S2
INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS
A
B
C
D
E
F
6" (15.2 cm)
4" (10.2 cm)
4" (10.2 cm)
Instalación sobre un horno eléctrico de
pared separación mínima de 2" (5.1 cm)
H
G
Colocación
del producto
7/8" (2.2 cm)
I
J
BASIC SPECIFICATIONS
Consulte la ilustración 1. Todas las dimensiones están en pulgadas ( cm ).
Ilustración 1
1. Haga una abertura en la pared o en el gabinete como se
indica en la ilustración 1. La profundidad debe ser de un
mínimo de 20" (50.8 cm). La superficie de la abertura debe
ser construida de madera laminada lo suficientemente
resistente para soportar el peso del horno microondas
(aproximadamente 100 libras) y debe estar nivelada para
obtener un funcionamiento adecuado del horno.
NOTA: Aunque el correcto funcionamiento del horno
no requiere que la abertura esté cerrada (con tabiques
laterales, superiores y posteriores), el código local puede
exigirlo y se sugiere revisar en el código local alguna
indicación de ese tipo.
2. El tomacorriente NO debe estar en el área sombreada
como se indica en la ilustración 1. En la parte posterior
de la abertura, debe haber un tomacorriente eléctrico de
tres clavijas polarizado de 115-120 volt CA, 15 amperios o
mayor.
3. La distancia mínima necesaria entre el horno microondas
y el horno de pared debe ser de 2 pulgadas.
DIMENSIONES DEL PRODUCTO
HORNO MICROONDAS EI30M045GS / JUEGO DE MOLDURAS EI30M045TK
A B C D E F G
30" (76.2 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 30" (76.2 cm)
HORNO MICROONDAS EI27M045GS / JUEGO DE MOLDURAS EI27M045TK
A B C D E F G
27" (68.6 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 27" (68.6 cm)
DIMENSIONES DE RECORTE
min. Hmax. min. Imax. J
25 ¹₄" (64.14 cm) 25 ³₈" (64.5 cm) 16 ¹₄" (41.3 cm) 16 ³₈" (41.6 cm) min. 20" (50.8 cm)
ESPECIFICACIONES BÁSICAS
PARTE INTERNA DEL HORNO REQUISITOS
ELÉCTRICOS
PESO APROXIMADO
DE EMBARQUE
CAP. MÁX. EN
AMPERIOS
ANCHO ALTURA PROFUNDIDAD TOTAL 120VAC/60 Hz (UL)
120VAC/60 Hz (CSA) 46 lbs. (20.9 kg) 1.5 KW 13.0 amps (UL) 1.50 KW 13 (CSA)
17 ³₈" (44.1 cm) 10 ¹⁄₂" (26.6 cm) 18 ⁵₈" (47.3 cm) 2.0 cu. ft.
#490_EHP VBA installation.indd 2 1/10/08 1:09:51 PM

Illustration 1
S3
INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

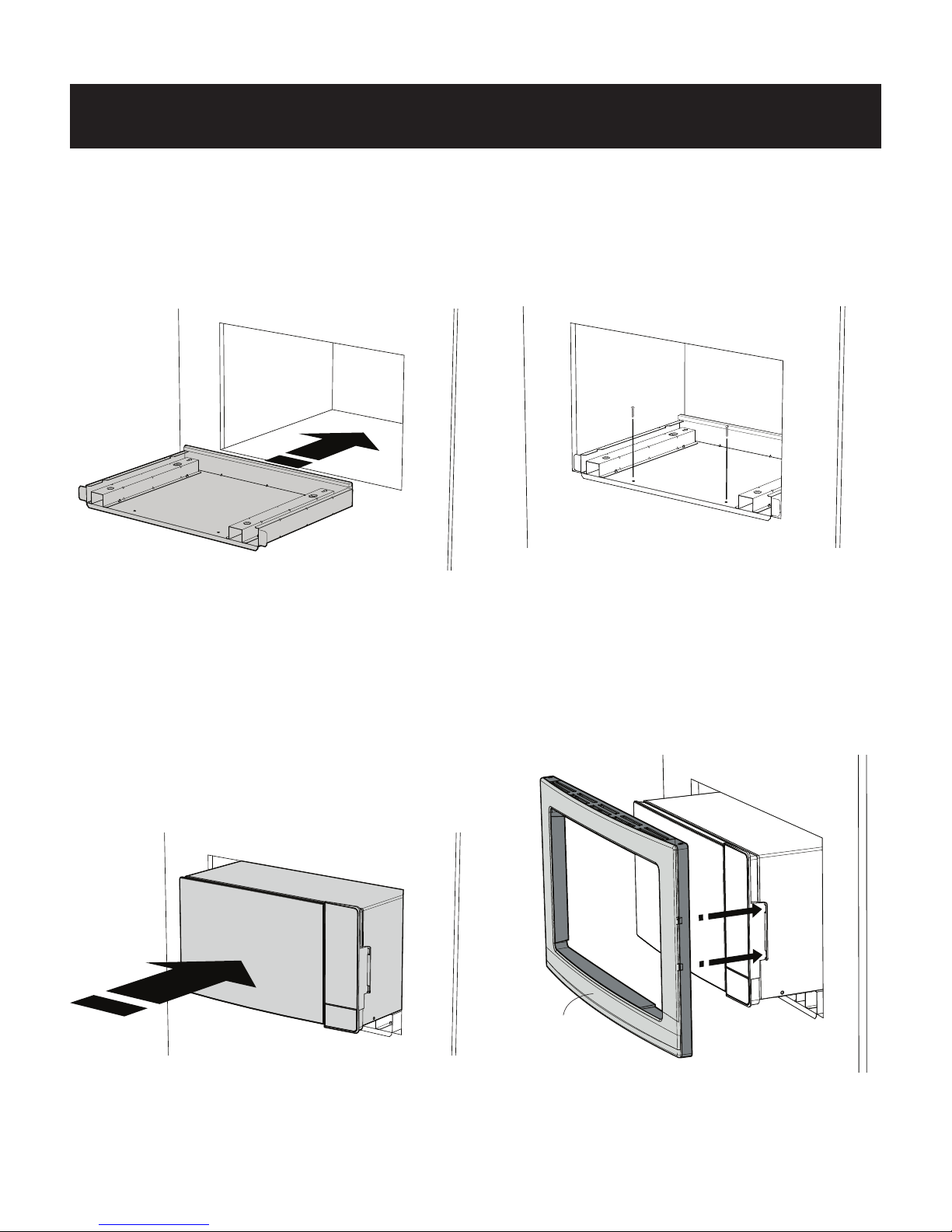

CONJUNTO DE DUCTO INFERIOR
1. Coloque el ducto inferior en la abertura y céntrelo. Cuando
el conjunto de ducto inferior esté colocado correctamente
en la abertura, las bridas quedarán firmes contra el borde
inferior de la abertura. Vea la ilustración 2.
Ilustración 2 Ilustración 3
Ilustración 4 Ilustración 5
TORNILLO A
TORNILLO A
2. Asegure el conjunto del ducto inferior con dos tornillos A
(1 ³₁₆"). IMPORTANTE: Asegure los tornillos en el interior
del gabinete. Vea la ilustración 3.
INSTALACIÓN DE LA UNIDAD
1. Coloque el horno al lado de la abertura de la pared o
gabinete. Conecte el cordón de alimentación al
tomacorriente eléctrico. Guíe con cuidado el horno
dentro de la abertura preparada. Deslice el horno sobre
el conjunto del ducto inferior. Evite que el cable quede
entre el horno y la pared.Ajuste la posición del horno para
que se apoye en el conjunto del ducto inferior pero no lo
introduzca por completo.Vea la ilustración 4.
2. Coloque las pestañas del juego de molduras para
empotrado en las ranuras del panel de control. Presione el
juego de molduras para empotrado en el panel de control
para fijar en su lugar.Vea la ilustración 5.
PERFIL
INFERIOR
#490_EHP VBA installation.indd 3 1/10/08 1:09:53 PM

S4
INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS
3. Empuje el horno dentro del gabinete para que las patas
del horno encajen en las ranuras del conjunto de ducto
inferior. Asegúrese de que el juego esté nivelado con el
gabinete. Vea la ilustración 6.
Ilustración 6
Ilustración 7
TORNILLO B
TORNILLO B
TORNILLO B
TORNILLO B
4. Ajuste el marco de modo que el espacio alrededor de la
puerta y el marco sea uniforme. Pre-taladre 4 agujeros
usando una broca de ¹⁄₈", usando el juego para guiar la
posición de los agujeros. Fije el juego de molduras para
empotrado al gabinete con cuatro tornillos B. Vea la
ilustración 7.
IMPORTANTE: Instale primero el tornillo de montaje de
la parte superior izquierda, para asegurar un alineamiento
correcto del marco hacia la parte frontal del horno.
TINSEB490MRR1
#490_EHP VBA installation.indd 4 1/10/08 1:09:57 PM

F1
DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES
UN INSTALLATEUR QUALIFIÉ DOIT PROCÉDER À L’INSTALLATION ET AUX RÉPARATIONS.
IMPORTANT : CONSERVER À L’USAGE D’UN INSPECTEUR EN ÉLECTRICITÉ LOCAL.
LIRE ET CONSERVER CES DIRECTIVES POUR RÉFÉRENCE FUTURE.
AVERTISSEMENT
L’alimentation électrique pour ce four est de 115-120 volts CA, 15 ampères et plus.
Imprimé aux États-Unis
IMPORTANT - PRIÈRE DE LIRE ET DE SUIVRE
• Prière de lire attentivement toutes ces directives avant de commencer.
• Veiller à DÉBRANCHER LA FICHE du four à micro-ondes de la prise électrique avant d’installer la garniture à encastrer. Retirer la
table tournante de la cavité du four.
• Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l’installation pour éviter
éventuelles blessures.
• Ne pas retirer de façon permanente les étiquettes, les mises en garde ou les plaques fixées au produit. Cela pourrait annuler la
garantie.
• Veuillez observer tous les codes et règlements locaux et national.
• L’installateur devra laisser ces directives au client qui devra les conserver pour l’usage d’un inspecteur local et pour
référence ultérieure.
PIÈCES FOURNIES AVEC LES KITS
1) ENSEMBLE DU CHÂSSIS AVANT
QTÉ 1
2) ENSEMBLE DU CONDUIT INFÉRIEUR
QTÉ 1
3) VIS A (LONGUEUR 1 ³₁₆ po)
QTÉ 2
4) VIS B (LONGUEUR 1 ³₄ po)
QTÉ 4
#490_EHP VBA installation.indd 1 1/10/08 1:10:01 PM

F2
DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES
A
B
C
D
E
F
15,2 cm (6 po)
10,2 cm (4 po)
10,2 cm (4 po)
Installation au dessus d'un four électrique,
espacement minimal 5,1 cm (2 po).
H
G
Chevauchement
du produit
2,2 cm (7/8 po)
I
J
BASIC SPECIFICATIONS
Voir illustration 1. Toutes les dimensions sont en centimètres (po).
Illustration 1
1. Faire une ouverture dans le mur ou l’armoire comme
indiqué à l’illustration 1. La profondeur doit être au
minimum de 50,8 cm (20 po). Le plancher de l’ouverture
doit être en contreplaqué assez fort pour sup porter le
poids du four et sa propre charge (environ 45,5 kg [100
lb]) et doit être à un niveau convenable pour l’utilisation
du four.
NOTE: Bien que le bon fonctionnement du four ne
demande pas que l’ouverture soit close (avec cloisons
latérales, arrière et plafond); le code local pourrait l’exiger;
il est donc suggéré de vérifier ce point.
2. La prise NE doit PAS se trouver dans l’aire ombrée comme
indiqué à l’Illustration 1.À l’arrière de l’ouverture, installer
une prise électrique polarisée pour fiche à trois broches,
115-120 volt CA, 15 A ou plus.
3. La distance minimale exigée entre le four à micro-ondes
et le four mural doit être de 5,1 cm (2 po).
DIMENSIONS DU PRODUIT
FOUR À MICRO-ONDES EI30M045GS / KIT DE GARNITURE EI30M045TK
A B C D E F G
76,2 cm (30 po) 45,9 cm (18 ¹₁₆ po) 5,9 cm (2 ⁵₁₆ po) 60,96 cm (24 po) 33,9 cm (13 ³₈ po) 40,0 cm (15 ³₄ po) min. 76,2 cm (30 po)
FOUR À MICRO-ONDES EI27M045GS / KIT DE GARNITURE EI27M045TK
A B C D E F G
68,6 cm (27 po) 45,9 cm (18 ¹₁₆ po) 5,9 cm (2 ⁵₁₆ po) 60,96 cm (24 po) 33,9 cm (13 ³₈ po) 40,0 cm (15 ³₄ po) min. 68,6 cm (27 po)
DIMENSIONS DE LA DÉCOUPE
min. Hmax. min. Imax. J
64,14 cm (25 ¹₄ po) 64,5 cm (25 ³₈ po) 41,3 cm (16 ¹₄ po) 41,6 cm (16 ³₈ po) min. 50,8 cm (20 po)
SPÉCIFICATIONS DE BASE
INTÉRIEUR DU FOUR ALIMENTATION
ÉLECTRIQUE
POIDS APPROX. À
L’EXPÉDITION
AMPÉRAGE MAX.
USAGE
LARGEUR HAUTEUR PROFONDEUR HORS TOUT 120V CA/60 Hz (UL)
120V CA/60 Hz (CSA) 46 lb (20,9 kg) 1,5 KW 13,0 amps (UL) 1,50 KW 13 (CSA)
44,1 cm (17 ³₈ po) 26,6 cm (10 ¹⁄₂ po) 47,3 cm (18 ⁵₈ po) 0,04 m3(2 pi3)
#490_EHP VBA installation.indd 2 1/10/08 1:10:03 PM

Illustration 1
F3
DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES
1. Placer le conduit inférieur dans l’ouverture et centrer.
Quand il est placé correctement, les brides seront
serrées contre la bordure inférieure de l’ouverture. Voir
Illustration 2 .
Illustration 2 Illustration 3
Illustration 4 Illustration 5
VIS A
VIS A
2. Fixer l’ensemble du conduit inférieur avec deux vis A
(1 ³₁₆ po). IMPORTANT: Bien fixer les vis à l’intérieur de
l’armoire. Voir Illustration 3.
INSTALLATION DE L’APPAREIL
1. Placer le four près de l’ouverture du mur ou de l’armoire.
Brancher le cordon d’alimentation dans la prise électrique.
Guider avec précaution le four assemblé dans l’ouverture
préparée. Faire glisser le four sur l’ensemble du conduit
inférieur. Éviter de pincer le cordon entre le four et le mur.
Ajuster la position du four afin qu’il repose sur l’ensemble
du conduit inférieur d’évacuation, mais pas complètement
poussé dans l’armoire. Voir Illustration 4.
2. Mettre les languettes du kit de garniture à encastrer en
face des fentes du panneau de commande. Enclencher le
kit de garniture à encastrer dans le panneau de commande
pour le verrouiller en place. Voir Illustration 5.
FORME À LA
BASE
ENSEMBLE DU CONDUIT INFÉRIEUR D’ÉVACUATION
#490_EHP VBA installation.indd 3 1/10/08 1:10:06 PM

F4
DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES
3. Pousser le four dans l’armoire afin que ses pattes entrent
dans les évidements de l’ensemble du conduit inférieur
d’évacuation. Vérifier alors que le kit soit affleurant à
l’armoire. Voir Illustration 6.
Illustration 6
Illustration 7
VIS B
VIS B
VIS B
VIS B
4. Ajuster le châssis afin que l’espacement au sommet de la
porte et le châssis soit à égalité. Percer 4 avant-trous avec
un foret de ¹⁄₈, à l’aide du kit pour guider les trous. Fixer
le châssis du kit de garniture à encastrer avec 4 vis B. Voir
Illustration 7.
IMPORTANT : Installer la vis de fixation supérieure gauche
afin d’aligner correctement le châssis sur la façade du four.
TINSEB490MRR1
#490_EHP VBA installation.indd 4 1/10/08 1:10:10 PM

MICROWAVE OVEN INSTALLATION INSTRUCTIONS
A
B
C
D
E
F
6" (15.2 cm)
4" (10.2 cm)
4" (10.2 cm)
installation over an electric wall
oven 2" (5.1 cm) minimum gap
H
G
Product overlap
7/8" (2.2 cm)
I
J
*
TCADHB078MRR0
INSTRUCCIONES DE INSTALACIÓN
DEL HORNO MICROONDAS
DIRECTIVES D’INSTALLATION
DU FOUR À MICRO-ONDES
CORRECTION page F2: Dimension D*
DIMENSIONS DU PRODUIT
FOUR à MIcRO-ONDES EI30M045GS / KIT DE GaRNITURE EI30M045TK
A B C D* E F G
76,2 cm
(30 po)
45,9 cm
(18 ¹₁₆ po)
5,9 cm
(2 ⁵₁₆ po)
60,96 cm
(24 po)
33,9 cm
(13 ³₈ po)
40,0 cm
(15 ³₄ po)
min. 76,2 cm
(30 po)
FOUR à MIcRO-ONDES EI27M045GS / KIT DE GaRNITURE EI27M045TK
A B C D* E F G
68,6 cm
(27 po)
45,9 cm
(18 ¹₁₆ po)
5,9 cm
(2 ⁵₁₆ po)
60,96 cm
(24 po)
33,9 cm
(13 ³₈ po)
40,0 cm
(15 ³₄ po)
min. 68,6 cm
(27 po)
CORRECCIÓN página S2: Dimensión D*
DIMENSIONES DEL PRODUcTO
HORNO MIcROONDaS EI30M045GS / JUEGO DE MOLDURaS EI30M045TK
A B C D* E F G
30"
(76.2 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 30"
(76.2 cm)
HORNO MIcROONDaS EI27M045GS / JUEGO DE MOLDURaS EI27M045TK
A B C D* E F G
27"
(68.6 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 27"
(68.6 cm)
CORRECTION page E2: Dimension D*
PRODUcT DIMENSIONS
EI30M045GS MIcROwavE OvEN / EI30M045TK TRIM KIT
A B C D* E F G
30"
(76.2 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 30"
(76.2 cm)
EI27M045GS MIcROwavE OvEN / EI27M045TK TRIM KIT
A B C D* E F G
27"
(68.6 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 27"
(68.6 cm)
MICROWAVE OVEN INSTALLATION INSTRUCTIONS
A
B
C
D
E
F
6" (15.2 cm)
4" (10.2 cm)
4" (10.2 cm)
installation over an electric wall
oven 2" (5.1 cm) minimum gap
H
G
Product overlap
7/8" (2.2 cm)
I
J
*
TCADHB078MRR0
INSTRUCCIONES DE INSTALACIÓN
DEL HORNO MICROONDAS
DIRECTIVES D’INSTALLATION
DU FOUR À MICRO-ONDES
CORRECTION page F2: Dimension D*
DIMENSIONS DU PRODUIT
FOUR à MIcRO-ONDES EI30M045GS / KIT DE GaRNITURE EI30M045TK
A B C D* E F G
76,2 cm
(30 po)
45,9 cm
(18 ¹₁₆ po)
5,9 cm
(2 ⁵₁₆ po)
60,96 cm
(24 po)
33,9 cm
(13 ³₈ po)
40,0 cm
(15 ³₄ po)
min. 76,2 cm
(30 po)
FOUR à MIcRO-ONDES EI27M045GS / KIT DE GaRNITURE EI27M045TK
A B C D* E F G
68,6 cm
(27 po)
45,9 cm
(18 ¹₁₆ po)
5,9 cm
(2 ⁵₁₆ po)
60,96 cm
(24 po)
33,9 cm
(13 ³₈ po)
40,0 cm
(15 ³₄ po)
min. 68,6 cm
(27 po)
CORRECCIÓN página S2: Dimensión D*
DIMENSIONES DEL PRODUcTO
HORNO MIcROONDaS EI30M045GS / JUEGO DE MOLDURaS EI30M045TK
A B C D* E F G
30"
(76.2 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 30"
(76.2 cm)
HORNO MIcROONDaS EI27M045GS / JUEGO DE MOLDURaS EI27M045TK
A B C D* E F G
27"
(68.6 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 27"
(68.6 cm)
CORRECTION page E2: Dimension D*
PRODUcT DIMENSIONS
EI30M045GS MIcROwavE OvEN / EI30M045TK TRIM KIT
A B C D* E F G
30"
(76.2 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 30"
(76.2 cm)
EI27M045GS MIcROwavE OvEN / EI27M045TK TRIM KIT
A B C D* E F G
27"
(68.6 cm)
18 ¹₁₆"
(45.9 cm)
2 ⁵₁₆"
(5.9 cm)
24"
(60.96 cm)
13 ³₈"
(33.9 cm)
15 ³₄"
(40.0 cm)
min. 27"
(68.6 cm)
