Elenberg CTV-2065 User manual

ТЕЛЕВИЗОР С 20’’ ЖК ЭКРАНОМ
CTV-2065
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

2
1. Прочитайте внимательно эту инструкцию.
2. Сохраните эту инструкцию.
3. Обращайте внимание на все предупреждения.
4. Соблюдайте предписания всех инструкций.
5. Не используйте это устройство вблизи воды.
6. Протирайте устройство только сухой тканью.
7. Не загораживайте вентиляционные отверстия. Устанавливайте
устройство в соответствии с рекомендациями производителя.
8. Не устанавливайте это устройство около источников тепла, таких
как радиаторы, около выходных отверстий нагревательных
приборов, электроплит или других приборов (включая
усилители), производящих тепло.
9. Не пренебрегайте мерами безопасности, обеспечиваемыми
полярными сетевыми и заземляющими вилками. Полярные
вилки имеют два контакта, один из которых шире другого.
Заземляющие вилки имеют два рабочих контакта и третий
заземляющий. Широкий контакт (или третий контакт
заземляющей вилки) предназначен для обеспечения вашей
безопасности. Если прилагаемая вилка не подходит к вашей
розетке, то проконсультируйтесь с электриком на предмет
замены вашей устаревшей розетки.
10. Соблюдайте осторожность при обращении со шнуром питания,
не ходите по нему, и не защемляйте другими предметами.
Особенное внимание уделяйте самим вилкам, нишам, куда
убирается лишний провод, и местам выхода сетевого шнура из
устройства.
11. Используйте только те принадлежности и приспособления,
которые рекомендованы производителем.
12. Перемещайте это устройство с помощью тележек, стоек,
штативов, кронштейнов или столиков, рекомендованных
производителем или продаваемых с этим
аппаратом. При использовании тележки будьте
особенно аккуратны при перемещении тележки
вместе с установленным на ней устройством,
поскольку при опрокидывании они могут
причинить травму.
13. Отключайте это устройство от сети во время
грозы, а также на периоды длительного отсутствия.
14. Все обслуживание должно производиться только квали-
фицированными специалистами. Сервисное обслуживание
ВАЖНЫЕ ЗАМЕЧАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

3
должно производиться в случае любого повреждения
устройства, повреждения шнура питания, попадания внутрь
устройства жидкости или каких-либо предметов, в случае
попадания аппарата под дождь или в воду, при его падении
или возникновении неисправности.
15. Если к этому устройству подключена внешняя антенна или
кабельная система, то убедитесь в том, что антенна или кабельная
система заземлены и обеспечивают адекватную защиту от
импульсов напряжения и статического электричества.

4
ПРЕДУПРЕЖДЕНИЕ
Во избежание риска поражения электрическим
током не снимайте крышку (или заднюю
панель). Внутри устройства нет узлов,
обслуживаемых пользователем. По всем вопросам обращайтесь к
квалифицированным специалистам сервисного центра.
Этот символ указывает на то, что данное устройство
имеет двойную изоляцию между опасным сетевым
напряжением и узлами, к которым пользователь
может иметь доступ. При ремонте используйте только
идентичные детали.
Этот символ указывает пользователю на наличие важных
инструкций в прилагаемой к изделию документации.
Этот символ предназначен для предупреждения
пользователя о наличии внутри устройства «опасного
напряжения», которое представляет опасность
поражения человека электрическим током.
ПРЕДУПРЕЖДЕНИЕ
Во избежание возгорания или риска поражения электрическим
током, не подвергайте данное устройство воздействию дождя
или влаги. На устройство не должны попадать капли воды. Не
допускается размещение на устройстве емкостей с жидкостями
(например, ваз или стаканов с водой).

5
1. Общее описание ...................................................... 6
2. Технические характеристики и принадлежности .... 7
3. Краткий обзор .......................................................... 8
4. Основные операции ............................................... 10

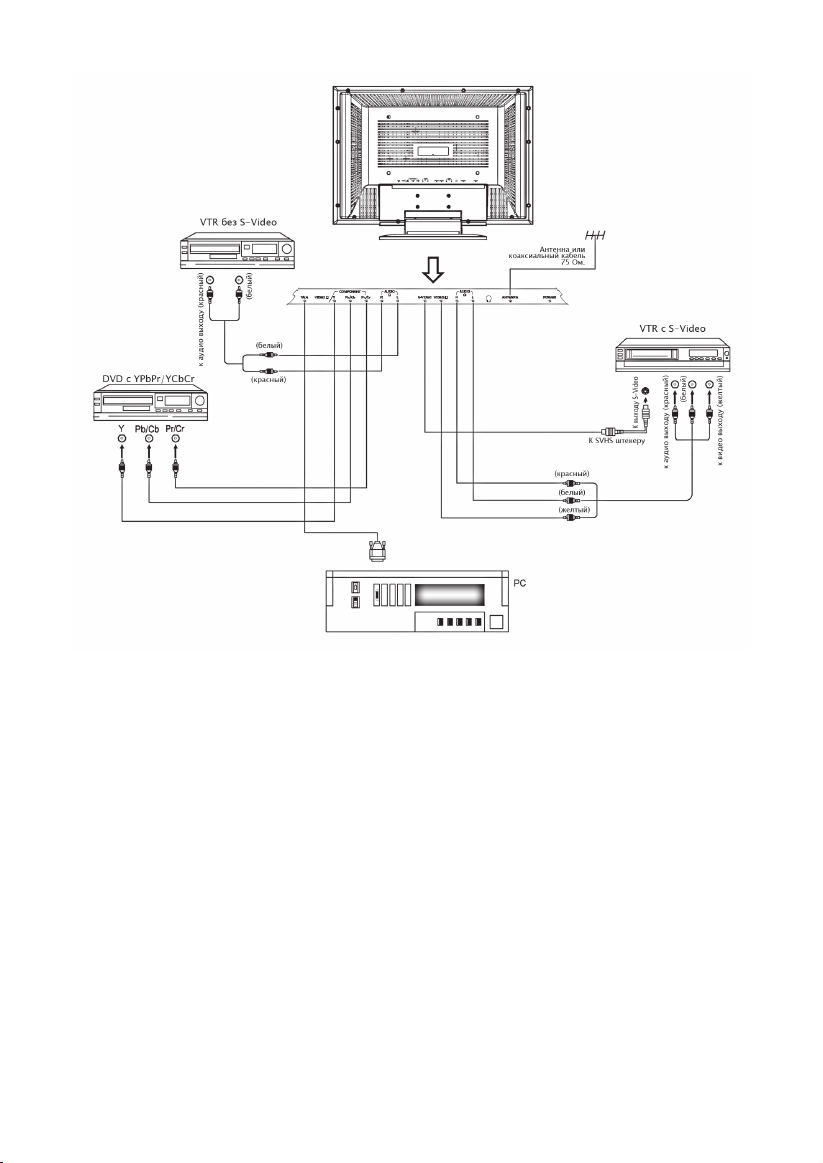

5. Подключение внешних устройств .......................... 18
6. Устранение неполадок ........................................... 21
7. Дефекты изображения и меры по их устранению ... 22
СОДЕРЖАНИЕ

6
Функциональные возможности:
• Два композитных входа (AV2 и Y используют один порт)
• Один радиочастотный антенный вход
• Один вход типа S-Video
• Один выход на наушники
• Один YPbPr/YCbCr (компонентный) вход
• Один VGA вход
• Два звуковых стерео входа (AV1 и S-Video используют один
аудио вход, AV2, YPbPr, YCbCr и VGA используют другой)
• Многоязычная экранная индикация (OSD)
• Программируемое автоматическое выключение
• Широкий диапазон входных напряжений
• Поддерживаемые режимы: 480P/60 Гц, 576P/50 Гц, 720P/60 Гц,
720P/50 Гц
• Запоминание до 255 каналов
Примечания:
S-Video, Композитное видео2 и Y входы, нельзя использовать
для нескольких внешних источников одновременно.
ОБЩЕЕ ОПИСАНИЕ

7
Технические характеристики:
Тип дисплея цветной жидкокристаллический с
активной матрицей
Тип пикселей вертикальная полоса RGB
Размер видимой части
экрана
20,1 дюйма (510,54 мм) по диагонали
Максимальное
разрешение
640X480
Время отклика 16 мс
Питание 180-240 В, 50/60 Гц
Принимаемые ТВ-
системы
PAL DK, I, BG, SECAM DK, BG, L
Входное сопротивле-
ние антенного входа
75Ω (несбалансированный)
Выходная мощность
звука
2 Вт х 2
Дистанционное
управление
инфракрасный сигнал, прямой доступ,
2 элемента питания размером AAA
Потребляемая
мощность
60 Вт
Размеры (Д х Ш х В) 596 х 200 х 457 мм (TВ с подставкой)
596 х 83 х 415 мм (TВ без подставки)
52 х 27 х 193 мм (пульт ДУ)
Вес нетто 10,5 кг (TВ)
110 г (пульт ДУ)
Диапазон рабочих
температур
0℃-40℃
Принадлежности:
Руководство пользователя
Пульт ДУ Шнур питания
Крепления к стене: два кронштейна, четыре винта и
четыре вставки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИНАДЛЕЖНОСТИ

8
Вид спереди
Вид сзади
КРАТКИЙ ОБЗОР

9
Пульт дистанционного управления
Установка батареек:
1) Снимите крышку отсека для батареек.
2) Вставьте две батарейки типа ААА, соблюдая полярность, указан-
ную внутри отсека.
3) Установите на место крышку.
Примечания:
1) Обычно одного комплекта батареек хватает на один год.
2) Если вы не собираетесь использовать ПДУ в течение длительного
срока, выньте батарейки из пульта.
3) Не устанавливайте вместе старые и новые батарейки, а также
батарейки разных типов.
4) Не бросайте батарейки в воду или в огонь.

10
Введение в операции с использованием ПДУ
1. MUTE [Приглушение звука]
Нажимайте эту кнопку для временного отключения звука
телевизора, повторное нажатие на эту кнопку восстановит
звук.
2. STANDBY [Режим ожидания]
Нажимайте эту кнопку для перевода телевизора в режим
ожидания; для включения телевизора нажмите эту кнопку
еще раз. Индикатор горит синим, когда телевизор работает и
красным, когда телевизор находится в режиме ожидания.
3. TV/AV [Телевизор/Аудио-видео]
Эта кнопка используется для переключения источников
сигналов.
4. Цифровые кнопки (0~9)
Служат для выбора номера канала.
5. Q.VIEW [Быстрый возврат]
Переключает программу от текущей к предыдущей.
6. Кнопка PIC MODE [Тип изображения]
Эта кнопка используется для выбора пользовательского режима
изображения – нажимая повторно на эту кнопку, выберите одну
из четырех настроек изображения.
Dynamic [Динамичное]→Standard [Стандартное]→Soft [Сглажен-
ное]→Memory [Память]→Dynamic [Динамичное]
7. Кнопка SND MODE [Тип звука]
Music [Музыка]→Standard [Стандартный звук]→ News [Новости]→
Memory [Память]→Music [Музыка]
8. Кнопка SLEEP [Автоматическое выключение]
Если вы установите таймер автоматического выключения, то
телевизор будет автоматически выключен в заданное время.
Нажмите на пульте дистанционного времени кнопку SLEEP,
а затем нажмите кнопку VOL ◀/▶, чтобы задать время, через
которое телевизор выключится: 0, 10, 20, 30, 60, 90, 120, 180,
240 минут. После установки времени выключения нажмите для
выхода из процедуры кнопку MENU.
Примечание: Установленное время автоматического выключения
будет отменено, если вы сами выключите телевизор, или если в
сети временно пропадет напряжение.
9. RECALL [Напоминание]
Эта кнопка используется для того, чтобы показать номер
текущего телевизионного канала.
ОСНОВНЫЕ ОПЕРАЦИИ

11
10. Кнопки PROG▲ [Увеличение номера канала] и PROG▼
[Уменьшение номера канала]
Нажимайте эти кнопки для увеличения или уменьшения
номера телевизионного канала; эти кнопки используются
также для выбора пунктов экранного меню, расположенных по
вертикали.
11. Кнопки VOL◀ и VOL▶
Нажимайте эти кнопки для изменения уровни громкости
телевизора, а также для выбора пунктов экранного меню,
расположенных по горизонтали.
12. Кнопка MENU [Меню]
Нажимайте эту кнопку для вывода меню; повторное нажатие
убирает меню с экрана.
Включение и выключение телевизора
1. Подключите сетевой шнур телевизора к розетке.
2. Чтобы включить питание, нажмите кнопку ON/OFF. Если
телевизор находится в режиме ожидания, то для его включения
нажмите кнопку STANDBY на пульте дистанционного управления
или на передней панели телевизора.
3. Если вы хотите прекратить просмотр телевизора или уйти на
время, то вы можете нажать кнопку STANDBY на дистанционном
пульте или нажать выключатель ON/OFF на передней панели.
Если же вы опять захотите смотреть телевизор, то вы можете
снова нажать эту кнопку.
4. Если вы не собираетесь использовать телевизор в течение
длительного времени, то выньте сетевую вилку из розетки.
Автоматическое отключение
1. Если на телевизор, используемый для просмотра телепередач,
телевизионный сигнал не поступает, то через 5 минут он
автоматически перейдет в режим ожидания.
2. Если на телевизор, используемый в режиме VGA (работа с
компьютером), сигнал не поступает в течение 5 минут, то он
также автоматически перейдет в режим ожидания.
Запоминание каналов
Ваш телевизор может запомнить все имеющиеся каналы. После
того, как все каналы будут запомнены, с помощью кнопок
PROG▲ и PROG▼ вы можете выбирать их.

12
Выбор языка
Перед использованием телевизора вы можете выбрать язык:
1) Нажмите на пульте дистанционного управления или на передней
панели телевизора кнопку MENU, а затем c с помощью кнопок
VOL ◀/▶ войдите в меню «Options» [Опции], затем нажмите
PROG▼.
2) Используя кнопки PROG▼/▲, выберите язык. Этот телевизор
поддерживает два языка: английский и русский.
3) Для выхода из меню дважды нажмите кнопку MENU.
Выбор цветовой системы
Чтобы переключить телевизор на цветовую систему,
используемую в вашей стране, проделайте следующее:
Используя кнопки PROG▼/▲, выберите в меню «Options» пункт
«Video format» [Цветовая система], а затем с помощью кнопок
VOL ◀/▶ задайте систему цветности: Auto [Автоматический
выбор системы]→NTSC→PAL→SECAM→NTSC 4.43
Выбор освещенности комнаты
Используя кнопки PROG▼/▲, выберите в меню «Options» пункт
«Room lightning» [Освещенность комнаты], а затем с помощью
кнопок VOL ◀/▶ выберите подходящую опцию освещенности
комнаты, которые идут в следующем порядке:
Factory [Заводская установка]→Normal [Обычная освещенность]
→Bright [Яркий свет]→Movie [Фильм]
Выбор типа входного сигнала
Нажимая на пульте дистанционного управления или на передней
панели телевизора кнопку TV/AV, вы можете переключать
источники входного сигнала следующим образом:
TV [Телевизор]→Component Video [Компонентный видео-
сигнал]→YCbCr→Analog RGB [Аналоговый RGB-сигнал]→Com-
posite Video 1[Композитный видеосигнал]→Composite Video
2[Композитный видеосигнал]→S-Video→TV
Выбор звуковой системы
Нажмите на пульте дистанционного управления или передней
панели телевизора кнопку «Menu», а затем с помощью кнопок
VOL ◀/▶ выберите пункт «Options».
Используя кнопки PROG▼, выберите пункт «Sound system»

13
[Звуковая система], а затем с помощью кнопок VOL ◀/▶ выберите
звуковую систему:
Auto [Автоматический выбор системы]→M→BG→DK→I→Auto
Установка канала
1) Нажмите на пульте дистанционного управления или на
передней панели телевизора кнопку MENU, затем с помощью
кнопок VOL◀/▶ войдите в меню «Settings».
2) Используя кнопки PROG▼/▲, выберите пункт «TV tuner» и с
помощью кнопок VOL◀/▶, войдите в подменю «Channel».
3) Автоматическая настройка канала
Находясь в меню «Channel», с помощью кнопок PROG▼/▲
выберите пункт «Auto search» [Автоматический поиск], а затем,
используя кнопки VOL◀/▶, войдите в меню «Auto search».
Телевизор будет автоматически сканировать частоту от самой
низкой до самой высокой; все найденный программы будут
автоматически сохранены в памяти.
4) Ручной поиск каналов
Находясь в меню «Channel», с помощью кнопок PROG▼/▲
выберите пункт «Manual search» [Ручной поиск], а затем,
используя кнопки VOL◀/▶, войдите в меню «Manual search».
При нажатии кнопки VOL▶ телевизор будет перестраиваться
от самой низкой до самой высокой частоты, а при нажатии
кнопки VOL◀ телевизор будет перестраиваться с самой высокой
до самой низкой частоты. Если найден устойчивый сигнал,
настройка останавливается и программа запоминается.
Если найдена повторяющаяся программа, вы можете продолжить
поиск, нажав VOL◀/▶.
5) Точная настройка.
Находясь в меню «Channel», с помощью кнопок PROG▼/▲
выберите пункт «Fine Tune» [Точная настройка], а затем,
используя кнопки VOL◀/▶, войдите в это меню. Чтобы улучшить
качество изображения и/или звука, отрегулируйте настройку
программы, используя клавиши VOL◀/▶.
Примечания:
1) Если вы используете телевизор первый раз, то вам следует
использовать функцию «Auto search» [Автоматический
поиск], чтобы настроиться на все телевизионные каналы и
запомнить их.
2) Если ваш телевизор не находится в режиме приема
телевизионного сигнала, то вы должны включить этот режим
(подробности этой операции описываются в разделе «Выбор

14
типа входного сигнала»).
3) Если вы используете телевизор первый раз, то вам
необходимо установить звуковую систему в соответствии с
вашей страной (подробности приводятся в разделе «Выбор
цветовой системы»).
6) Пропуск канала
Выберите канал, который вы собираетесь пропускать, с
помощью цифровых кнопок; нажмите на пульте дистанционного
управления или на передней панели телевизора кнопку MENU,
затем с помощью кнопок VOL◀/▶ войдите в подменю «Set-
tings» и, нажимая кнопки PROG▼/▲, выберите пункт «TV tun-
er»; затем, используя кнопки VOL◀/▶, войдите в меню «Chan-
nel», с помощью кнопок PROG▼/▲ выберите пункт «Channel
skip» [Пропуск канала] и кнопками VOL◀/▶ выберите опцию
«On» [Включено]. Если вы хотите отменить пропуск канала,
выполните описанные выше действия, но вместо опции «On»
выберите опцию «Off» [Отключено].
Как выбрать телевизионный канал
1) Выберите, что вы хотите смотреть
Используя кнопки PROG▼/▲ или цифровые кнопки, выберите
канал, который вы хотите смотреть. Вы можете выбрать канала,
нажимая цифровые кнопки от «0» до «9», а если вы хотите
выбрать канал, номер которого больше девяти, то нажмите
кнопку «-/--», а затем для выбора двузначного номера канала
нажимайте две цифры.
2) Используя кнопки VOL◀/▶, настройте необходимый уровень
громкости.
3) Для полного отключения звука вы можете нажать кнопку
MUTE. Звук восстанавливается при повторном нажатии этой же
кнопки.
4) Нажмите кнопку RECALL, телевизор покажет в правом верхнем
углу экрана номер текущего канала.
5) Настройка пользовательского режима воспроизведения звука
Нажмите на пульте дистанционного управления SND.MODE,
режим воспроизведения звука будет переключаться в следующем
порядке:
Music [Музыка]→Standard [Стандартный звук]→News [Новости]→
Memory [Память]→Music [Музыка]
6) Настройка режима вывода изображения
Нажмите на пульте дистанционного управления кнопку PIC.
MODE. Режимы вывода изображения будут переключаться в

15
следующем порядке:
Dynamic [Динамичное изображение]→Standard [Стандартное
изображение]→Soft [Сглаженное]→Memory [Память]
Настройка изображения
Нажмите на пульте дистанционного управления или на
передней панели телевизора кнопку MENU, затем с помощью
кнопок VOL◀/▶ выведите меню «Window» [Окно], затем нажмите
PROG▼, чтобы войти.
1) Настройка размера изображения по горизонтали
Находясь в меню «Window», с помощью кнопок PROG▼/▲
выберите пункт «H clipping» [Размер по горизонтали], а затем,
используя кнопки VOL◀/▶, установите размер изображения по
горизонтали.
2) Настройка положения изображения по горизонтали
Находясь в меню «Window», с помощью кнопок PROG▼/▲
выберите пункт «H position» [Положение по горизонтали] и,
используя кнопки VOL◀/▶, задайте положение изображения по
горизонтали.
3) Настройка положения изображения по вертикали
Находясь в меню «Window», с помощью кнопок PROG▼/▲
выберите пункт «V position» [Положение по вертикали] и,
используя кнопки VOL◀/▶, задайте положение изображения по
вертикали.
4) Настройка яркости изображения
Нажмите на пульте дистанционного управления или на
передней панели телевизора кнопку MENU, а затем с помощью
кнопок VOL◀/▶ выберите меню «Picture» [Изображение].
Используя кнопки PROG▼/▲, выберите пункт «Brightness»
[Яркость] и с помощью кнопок VOL◀/▶ настройте яркость в
соответствии со своими предпочтениями.
5) Настройка контрастности изображения
Находясь в меню «Picture», с помощью кнопок PROG▼/▲
выберите пункт «Contrast» [Контрастность], а затем, используя
кнопки VOL◀/▶, настройте контрастность в соответствии со
своими предпочтениями.
6) Настройка цвета изображения
Находясь в меню «Picture», с помощью кнопок PROG▼/▲
выберите пункт «Color» [Цвет], а затем,
используя кнопки VOL◀/▶, настройте цвет в соответствии со
своими предпочтениями.
7) Настройка четкости изображения
Находясь в меню «Picture», с помощью кнопок PROG▼/▲

16
выберите пункт «Sharpness» [Четкость], а затем, используя
кнопки VOL◀/▶, настройте четкость в соответствии со своими
предпочтениями.
Настройка AUDIO [Аудио]
Нажмите на пульте дистанционного управления или на передней
панели телевизора кнопку MENU и с помощью кнопок VOL◀/▶
выберите меню «Audio», затем нажмите PROG▼, чтобы войти.
1) Настройка громкости звука
Нажимая кнопку VOL▶, можно увеличить уровень громкость,
нажимая кнопку VOL◀ – уменьшить.
2) Регулировка уровня низких частот
Используя кнопки PROG▼/▲, выберите пункт «Bass» [Низкие
частоты], а с помощью кнопок VOL◀/▶ настройте уровень
низких частот.
3) Регулировка уровня высоких частот
Находясь в меню «AUDIO» и используя кнопки PROG▼/▲,
выберите пункт «Treble» [Высокие частоты], а с помощью кнопок
VOL◀/▶ настройте уровень высоких частот.
4) Регулировка баланса
Находясь в меню «AUDIO» и используя кнопки PROG▼/▲,
выберите пункт «Balance» [Баланс], а с помощью кнопок VOL◀/▶
настройте баланс.
5) Настройка эквалайзера
Находясь в меню «AUDIO» и используя кнопки PROG▼/▲,
выберите пункт «Equalizer» [Эквалайзер], а с помощью кнопок
VOL◀/▶ настройте профиль эквалайзера. Используя кнопки
PROG▼/▲, выберите частоту, усиление на которой вы хотите
изменить, а затем с помощью кнопок VOL◀/▶ настройте
усиление. По своему усмотрению вы можете настроить усиление
на частотах 120, 500, 1500, 5000 и 10000 Гц.
Для выхода из меню нажмите кнопку MENU.
Настройка телевизора для работы в качестве компьютер-
ного монитора
Если телевизор подключен к компьютеру, то вам необходимо
настроить такие параметры, как фаза, частота и некоторые
другие – это вызвано особенностями графического контроллера
компьютера.
1) Телевизор поддерживает разрешение 640 х 480, и если он
используется в качестве монитора компьютера, то установите
для получения наилучшего качества именно это разрешение

17
– 640 х 480.
2) В VGA-режиме этот телевизор поддерживает частоту кадровой
развертки не выше 60 Гц, поэтому установите кадровую частоту
равную 60 Гц. При установке частоты выше 60 Гц изображение
может мелькать.
3) Настройте фазу и частоту VGA-сигнала
Нажмите на пульте дистанционного управления или на
передней панели телевизора кнопку MENU, а с помощью
кнопок VOL◀/▶ выберите меню «Picture» [Изображение]; затем,
используя кнопки PROG▼/▲, выберите пункт «Phase» [Фаза] или
«Frequency» [Частота].
Далее с помощью кнопок VOL◀/▶ настройте фазу или частоту
изображения.
4) Настройте четкость изображения
Находясь в меню «Picture», с помощью кнопок PROG▼/▲
выберите пункт «Sharpness» [Четкость], а затем с помощью
кнопок VOL◀/▶ отрегулируйте четкость изображения. Четкость
изменяется в следующем порядке:
Softest [Наиболее сглаженное изображение]→Soft [Сглаженное
изображение]→Normal [Обычное изображение]→Sharp [Четкое
изображение]→Sharpest [Изображение повышенной четкости]
5) Сброс [Reset]
Нажмите на пульте дистанционного управления или на
передней панели телевизора кнопку MENU, а затем с помощью
кнопок VOL◀/▶ выберите меню «Window».
C помощью кнопок PROG▼/▲ выберите пункт «Reset» [Сброс],
а затем, используя кнопки VOL◀/▶, сбросьте параметры
монитора. Параметры телевизора вы можете сбросить нажатием
кнопки «Reset», которая находится на пульте дистанционного
управления.
6) Настройки других параметров являются такими же, что и для
телевизора – ознакомьтесь, пожалуйста, с работой устройства в
режиме телевизора
Выбор источника сигнала
Если вы хотите отключить некоторые источники входного
сигнала, то вы можете сделать это следующим образом:
Нажмите на пульте дистанционного управления или на передней
панели телевизора кнопку «MENU», а затем с помощью кнопок
VOL◀/▶ выберите меню «Settings» [Настройки]; используя
кнопки PROG▼/▲, выберите пункт «Source enable» [Включение
источника сигнала], а с помощью кнопок VOL◀/▶ активизируйте

18
это меню.
Используя кнопки PROG▼/▲,
выберите источник сигнала,
который вы хотите отключить, а
затем с помощью кнопки VOL◀/▶
подтвердите действие; теперь
выбранный источник отключен
и если вы нажмете кнопку «TV/
AV», то выбранный источник не
будет показываться на экране.
Если вы захотите включить
источник, который вы отключили,
просто повторите описанные
выше пункты.
1) Сеть, подключение питания.
2) Телевизионный вход
Если входным источником является телевизионный сигнал,
то вам необходимо подключить этот источник с помощью
антенного входа. Подключите кабель вашей антенны к разъему
ANTENNA. Если антенна является комбинированным 75-омным
коаксиальным кабелем VHF/UHF (метровые и дециметровые
каналы), то ее разъем должен непосредственно подходить к
гнезду ANTENNA. Если антенна является 300-омным кабелем,
то используйте для ее подключения к гнезду ANTENNA 300-
омный переходник.
3) Компонентный видеовход
Если источником сигналов является компонентное видео, то
вам необходимо подключить этот источник к компонентному
входу, а входной аудио сигнал должен быть подключен к
аудио2 входу.
4) YCbCr-вход
Если источником сигналов является YCbCr видео, то вам
необходимо подключить этот источник к компонентному входу,
а входной аудио сигнал должен быть подключен к аудио2
входу.
5) Аналоговый RGB-вход
Если источником сигналов является компьютер, то вам
необходимо подключить этот источник к компьютерному входу,
а входной аудио сигнал должен быть подключен к аудио2
входу.
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

19
6) Композитный видеовход
Если источником сигналов является композитное видео, то вам
необходимо подключить этот источник к входу VIDEO, а входной
аудио сигнал должен быть подключен к аудио1 входу.
7) Вход S-Video
Если сигнал источника поступает на выход S-Video, то вам
необходимо подключить его к входу S-Video.
8) Аудио вход
Если вы подаете видеосигнал через вход YPb/CbPr/Cr, Video2
или компьютерный вход, то аудио сигнал может подаваться
через аудио2 вход.
Примечания:
1) Источник питания должен подключаться, как описано в
руководстве.
2) Входы Video2 (видеовход), S-Video и Y от внешних источников
не должны подключаться одновременно.
3) Для сигналов YPbPr и YCbCr используется один и тот же вход.
4) В качестве входов Video2 и Y используется один и тот же
вход.

20
Подключение антенны
Входное сопротивление антенного входа телевизора составляет
75 Ом. 75-омный коаксиальный кабель для антенны VHF/UHF
подключается к гнезду, расположенному на задней панели
телевизора. Указанный на рисунке кабель 300 Ом может
подключаться к антенному гнезду через преобразователь 300
Ом/75 Ом.
Чтобы избежать возникновения помех и двоения изображения
из-за не согласованного сопротивления антенны и антенного
входа необходимо использовать коаксиальный кабель 75 Ом.
Не следует
сматывать в
один жгут
а н т е н н ы й
кабель и шнур
питания.
Установите комплект для крепления к стене
Дополнительно в комплект поставки могут быть включены
принадлежности для крепления к стене. Если вы хотите
воспользоваться этими принадлежностями, то необходимо
при помощи винтов М8 и
гаек прикрепить к стене или
потолку раму и повесить на нее
телевизор.
