ENERCORP HeatStar HSU50 User manual

FUEL CONVERSION MANUAL
For Big Maxx Heaters using
Honeywell VR8205M valves.
READ INSTRUCTIONS CAREFULLY: YOUR SAFETY
IS IMPORTANT TO YOU AND TO OTHERS. Read and
follow all instructions. Place instructions in a safe place
for future reference. Do not allow anyone who has
not read these instructions to assemble, light, adjust or
operate the heater.
Model #
HSU50
HSU80
HSU125
Model #
MHU50
MHU80
MHU125
WARNING: Improper installation, adjustment, alteration, service or maintenance can cause
injury or property damage. Refer to this manual. For assistance or additional information
consult a qualified installer, service agency or the gas supplier.
- WHAT TO DO IF YOU SMELL GAS
ǞOpen Windows
ǞDO NOT try to light appliance.
ǞDO NOT touch any electrical switch
ǞDO NOT use any telephone in your house. Immediately call your local gas supplier from a neighbor’s
telephone. Follow the gas supplier’s instructions.
ǞDO NOT touch any electrical switch; do not use any phone in your building.
ǞIf you cannot reach your gas supplier, call the Fire Department.
- Installation and service must be performed by a qualified installer, service agency or the gas supplier.
FOR YOUR SAFETY:
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
WARNING: If the information in these instructions are not followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
COMPACT UNIT HEATER FOR COMMERCIAL APPLICATIONS
COMPACT UTILITY HEATER FOR RESIDENTIAL APPLICATIONS
Enerco Group Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 •1 - (800) - 251 - 0001
60187
WARNING:
Instructions are for
Honeywell VR8205M
valves.

Compact Unit Heater E-2 Fuel Conversion Manual
WARNING: YOUR SAFETY IS IMPORTANT
TO YOU AND TO OTHERS, SO PLEASE READ THESE
INSTRUCTIONS BEFORE YOU OPERATE THIS HEATER.
WARNING: FIRE, BURN, INHALATION, AND
EXPLOSION HAZARD. KEEP SOLID COMBUSTIBLES,
SUCH AS BUILDING MATERIALS, PAPER, OR
CARDBOARD, A SAFE DISTANCE AWAY FROM THE
HEATER. AS RECOMMENDED BY THE INSTRUCTIONS
NEVER USE THE HEATER IN SPACES WHICH DO
OR MAY CONTAIN VOLATILE OR AIRBORNE
COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE,
SOLVENTS, PAINT THINNER, DUST PARTICLES OR
UNKNOWN CHEMICALS.
LANGUAGES
ENGLISH.................................................................E1 - E8
SPANISH.................................................................S1 - S8
FRENCH..................................................................F1 - F8
CONTENTS
Fuel Conversion Kits...................................................... E3
Fuel Conversion Instructions ......................................... E4
Rating Tag Conversion.................................................. E6
Warranty ...................................................................... E8
GENERAL INFORMATION
RETAIN THIS MANUAL FOR FUTURE REFERENCE.
FOR QUESTIONS, PROBLEMS, MISSING PARTS BEFORE
RETURNING TO RETAILER PLEASE CALL WITH MODEL NUMBER
AND SERIAL NUMBER OF HEATER:
1 - (800) - 251 - 0001
MONDAY-FRIDAY 8-5 EASTERN TIME
OR E-MAIL USING THE ENERCO WEBSITE:
WWW.ENERCO.COM/
In order to provide the best service possible Enerco is now
giving you more ways to get in touch with us:
YouTube: youtube.com/mrheaterTV
Facebook: www.facebook.com/mrheaterproducts/
Twitter: https://twitter.com/MrHeater
GENERAL HAZARD WARNING:
FAILURE TO COMPLY WITH THE PRECAUTIONS AND
INSTRUCTIONS PROVIDED WITH THIS HEATER CAN
RESULT IN DEATH, SERIOUS BODILY INJURY AND
PROPERTY LOSS OR DAMAGE FROM HAZARDS OF
FIRE, EXPLOSION, BURN, ASPHYXIATION, CARBON
MONOXIDE POISONING, AND/OR ELECTRICAL SHOCK.
ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW
THE INSTRUCTIONS SHOULD USE OR SERVICE THIS
HEATER.
IF YOU NEED ASSISTANCE OR HEATER INFORMATION
SUCH AS AN INSTRUCTIONS MANUAL, LABELS, ETC.
CONTACT THE MANUFACTURER.
WARNING: THIS CONVERSION KIT SHALL
BE INSTALLED BY A QUALIFIED SERVICE AGENCY
IN ACCORDANCE WITH THE MANUFACTURER’S
INSTRUCTIONS AND ALL APPLICABLE CODES AND
REQUIREMENTS OF THE AUTHORITY HAVING
JURISDICTION. IF THE INFORMATION IN THESE
INSTRUCTIONS IS NOT FOLLOWED EXACTLY, A FIRE,
EXPLOSION OR PRODUCTION OF CARBON MONOXIDE
MAY RESULT CAUSING PROPERTY DAMAGE,
PERSONAL INJURY, OR LOSS OF LIFE. THE QUALIFIED
SERVICE AGENCY PERFORMING THIS WORK ASSUMES
RESPONSIBILITY FOR THE PROPER CONVERSION OF
THIS APPLIANCE WITH THIS KIT.
WARNING: THIS PRODUCT CAN EXPOSE
YOU TO CHEMICALS INCLUDING LEAD AND LEAD
COMPOUNDS, WHICH ARE KNOWN TO THE STATE
OF CALIFORNIA TO CAUSE CANCER AND BIRTH
DEFECTS OR OTHER REPRODUCTIVE HARM. FOR MORE
INFORMATION VISIT WWW.P65WARNINGS.CA.GOV
WARNING: Fuels used in liquefied propane gas appliances, and the products of combustion of such fuel,
can expose you to chemicals including benzene, which is known to the state of California to cause cancer and cause birth
defects or other reproductive harm, for more information go to www.P65Warnings.ca.gov

Compact Unit Heater E-3 Fuel Conversion Manual
FUEL CONVERSION
FUEL CONVERSION INSTRUCTIONS

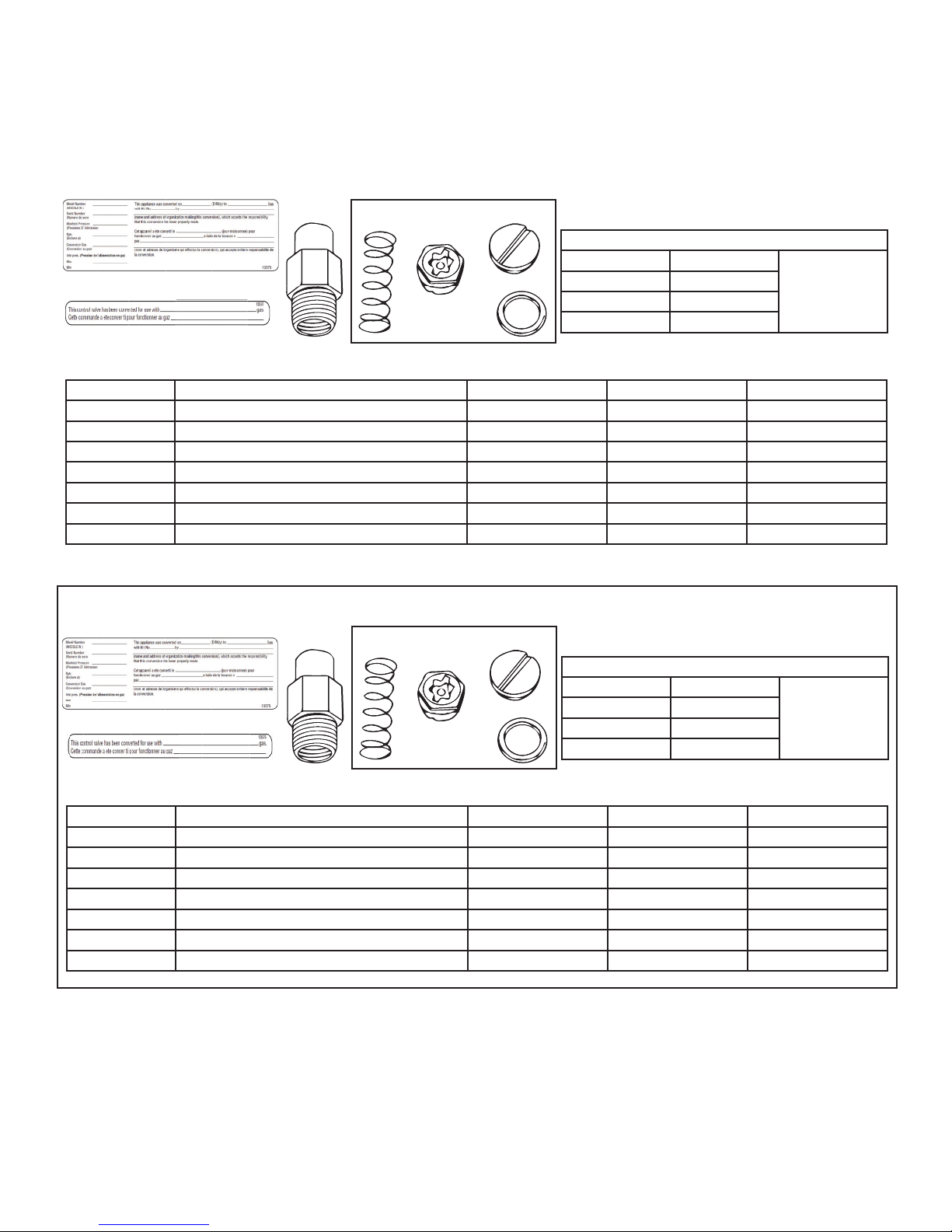

FUEL CONVERSION Section 1: FUEL CONVERSION KITS
Fuel Conversion Part Numbers
Model # BTU/HR
Natural - To - LP
F260163
HSU50/MHU50 50,000
HSU80/MHU80 80,000
HSU125/HSU125 125,000
HONEYWELL KIT #393691
Orifice
(See P/N Table Below)
Gas Conversion Labels
For Converting from Natural Gas to L.P. Gas
Part Number Description 50 80 125
13575 Gas conversion label 1 1 1
60232 Converted Rating tag 1
60233 Converted Rating tag 1
60234 Converted Rating tag 1
11727 Spring - gas valve (label inc.) 111
60156 L.P. Orifice 358
13576 Control Conversion Label 111
Control Conversion Labels
Fuel Conversion Part Numbers
Model # BTU/HR
LP - To - Natural
F260164
HSU50/MHU50 50,000
HSU80/MHU80 80,000
HSU125/HSU125 125,000
HONEYWELL KIT #393691
Orifice
(See P/N Table Below)
Gas Conversion Labels
For Converting from L.P. Gas to Natural Gas
Part Number Description 50 80 125
13575 Gas conversion label 1 1 1
60235 Converted Rating tag 1
60236 Converted Rating tag 1
60237 Converted Rating tag 1
11727 Spring - gas valve (label inc.) 111
60049 L.P. Orifice 358
13576 Control Conversion Label 111
Control Conversion Labels

Compact Unit Heater E-4 Fuel Conversion Manual
4 screws
FUEL CONVERSION Section 2: FUEL CONVERSION INSTRUCTIONS
R
o
t
a
t
e
V
a
l
v
e
/
M
a
n
i
f
o
l
d
A
s
s
e
m
b
l
y
FIGURE 10 FIGURE 11
WARNING: Electrical Shock Hazard
Unplug the electrical cord from the outlet before
performing any service maintenance.
Failure to follow these instructions will result in death,
injury or property damage.
WARNING: Explosion Hazard
Turn off the gas supply to the heater before perform-
ing any service or maintenance.
Failure to follow these instructions will result in death,
injury or property damage.
The electrode and sensor are not adjustable. DO
NOT change location or position as part of this
conversion kit.
Step 1
CAUTION THE UNIT MUST NOT BE CONNECTED TO EITHER
THE GAS SUPPLY OR THE ELECTRICAL POWER SUPPLY, BEFORE
PROCEEDING WITH CONVERSION.
Step 2
Remove and retain the four screws holding the manifold on to the
burner box (Figure 10). Rotate the valve/ manifold assembly, away
from the burners (Figure 11). The valve/manifold assembly holds the
orifices (3 orifices on unit HSU50/MHU50, 5 orifices on unit HSU80/
MHU80, 8 orifices on unit HSU125/MHU125). This will allow access
to the orifices on the manifold, and also the adjustment spring in the
valve/regulator.
Step 3
Remove and discard the adjustment spring cap from gas valve/
regulator with a flat blade screw driver by turning the screw counter-
clockwise. Remove and discard the regulator adjustment screw found
under the cap. Remove and discard the spring that is located under
the adjustment screw. Take the spring kit from the conversion kit,
and compare the part number of the kit to the parts list on page 3. If
it does not match, immediately contact Heatstar, Inc. for the correct
kit. After confirming the spring kit is correct for the heater model you
are converting, install the new spring and adjustment screw. Turn
spring adjustment screw clockwise (in) until the screw stops, then turn
it counter-clockwise (back) 1 ½ turns. Place conversion label supplied
with the spring kit on the valve near the adjustment screw cover
opening.
Step 4
Remove and discard the orifices (3 orifices on unit HSU50/MHU50,
5 orifices on unit HSU80/MHU80, 8 orifices on unit HSU125/
MHU125) from the manifold with using a ½ “ open end wrench. Turn
them counter-clockwise to remove. Take the new orifices from the
conversion kit and before installing, confirm that the number stamped
on the side of the orifice matches the number for the kit being
installed. If it does not, immediately contact Heatstar, Inc. for the
correct kit. If they are the correct orifices, install them in the manifold
using caution not to cross thread.
WARNING
This conversion kit shall be installed by a qualified service
agency in accordance with the manufacturer’s instructions
and all applicable codes and requirements of the authority
having jurisdiction. If the information in these instructions is
not followed exactly, a fire, explosion or production of carbon
monoxide may result causing property damage, personal injury
or loss of life. The qualified service agency performing this work
assumes responsibility for the proper conversion of this appliance
with this kit.

Compact Unit Heater E-5 Fuel Conversion Manual
6
5
4
3
2
1
0
1
2
3
4
5
6
6
5
4
3
2
1
0
1
2
3
4
5
6
4” 10”
N.G. L.P.
FIGURE 12
Step 5
Rotate the valve/ manifold assembly back up into the burner box,
making sure that all the orifices are indexed into the burners and are
not caught on the locating ring on the back of each burner. Secure
the manifold to the burner box with the four screws removed in step 2.
Step 6
Following the instructions in the unit heaters operations manual
mount the heater and connect the gas supply (making sure to leak
check all connections with soapy water).
Step 7
Remove valve pressure test plug and retain for later use. Connect a
water-filled U-tube manometer to the test port. See Figure 12. Use a
manometer because test gauges are not reliable and may give a false
reading.
Step 8
Connect main electrical power supply, and turn main gas supply on.
Step 9
Turn up the thermostat to call for heat, thereby starting the ignition
sequence for the heater.
Step 10
When the burners light, set the manifold gas pressure by turning the
adjustment screw to the regulator spring that was replaced in step 6.
Once the pressure has been adjusted, replace the adjustment screw
cover with a new one from the conversion kit.
Decrease Pressure
Counter-Clockwise
Increase Pressure
Clockwise
Refer to Table 6 for inlet pressure requirements, and set manifold
pressures according to gas type and altitude(See Table 4 and Table 5).
The manometer illustration (See Figure 12) shows each of the pressure
readings.
Step 11
Turn down the thermostat and allow the heater to complete a cool
down cycle. Then disconnect main electrical power, and turn the main
gas supply off to appliance.
Step 12
Disconnect the manometer from appliance and replace the test plug
on valve removed in step 6.

Compact Unit Heater E-6 Fuel Conversion Manual
FUEL CONVERSION Section 3: RATE TAG CONVERSION INSTRUCTIONS
FIGURE 13
Step 13
Connect main electrical power, and turn main gas supply back on.
Turn up thermostat to call for heat. When the main burners light
using soapy water check all connections thoroughly for gas leaks.
Remembering to also check the pressure test plug replaced in step
12. Allow the heater to operate for at least 5 minutes, then observe
the main burner flame. A hard blue flame extending into the tube is
normal. Slight yellow tipping is acceptable. There is no air adjustment
to the burner.
Step 14
See figure 13. Remove the data tag for their respective gases. Remove
label and place over the existing portion of the tag. This tag is
preprinted with all the correct information for the converted heater.
Step 15
Remove the converted information tag from the kit and fill in the
information. Then place this tag below the updated rating tag on the
unit.
Step 16
Replace any panels and operate heater following all warnings/cautions
and instructions in the operator’s manual and labels.
Table 4
NATURAL GAS MANIFOLD PRESSURES - IN. W.C.. (KPA)
MHU50/80/125
HSU50/80/125
ALTITUDE FT. (M)
0-2000 (0-610) 2000-4500 (610-1370)
50/80/125 4.0”WC (0.99 KPA)* 3.6”WC (0.89 KPA)
*NO ADJUSTMENT REQUIRED
Table 5
LP/PROPANE GAS MANIFOLD PRESSURES - IN.W.C.. (KPA)
MHU50/80/125
HSU50/80/125
ALTITUDE FT. (M)
0-2000 (0-610) 2000-4500 (610-1370)
50/80/125 10”WC (2.49 KPA)* 8.5”WC (2.12KPA)
*NO ADJUSTMENT REQUIRED
Table 6
INLET PRESSURES:
Natural Gas
MAX - 14” WC (3.49 kPa)
MIN - 5”WC (1.25 kPa)
Propane
MAX - 14” WC (3.49 kPa)
MIN - 11”WC (2.74 kPa)

Compact Unit Heater E-7 Fuel Conversion Manual
THIS PAGE INTENTIONALLY LEFT BLANK
ESTA PÁGINA SE DEJÓ INTENCIONALMENTE EN BLANCO
CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE

Compact Unit Heater E-8 Fuel Conversion Manual
WARNING:
USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD
CAUSE INJURY OR DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE DIRECT FROM THE
FACTORY AND MUST BE INSTALLED BY A QUALIFIED SERVICE AGENCY.
PARTS ORDERING INFORMATION:
PURCHASING: ACCESSORIES MAY BE PURCHASED AT ANY HEATSTAR LOCAL DEALER,
Mr. HEATER LOCAL DEALER, OR DIRECT FROM THE FACTORY
FOR INFORMATION REGARDING SERVICE:
Please call Toll-Free 1 - (800) - 251 - 0001
Our office hours are 8:00 AM – 5:00 PM, EST, Monday through Friday.
Or contact us using an enerco website:
www.enerco.com • www.heatstarbyenerco.com • www.mrheater.com
Please include the model number, date of purchase, and description of problem in all
communication.
Enerco Group, Inc. reserves the right to make changes at any time, without notice or obligation,
in colors, specifications, accessories, materials and models.
Enerco Group, Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 1 - (800) - 251 - 0001
Heatstar is a registered trademark of Enerco, Inc.
Mr. Heater is a registered trademark of Enerco, Inc.
© 2018, Enerco. All rights reserved
LIMITED WARRANTY:
The company warrants this product to be free from imperfections in material or workmanship,
under normal and proper use in accordance with instructions of The Company, for a period
of one year from the date of delivery to the buyer. The Company, at its option, will repair or
replace products returned by the buyer to the factory, transportation prepaid within said one
year period and found by the Company to have imperfections in material or workmanship.
If a part is damaged or missing, call our Technical Support Department at 1-888-849-1899.
Address any Warranty Claims to the Service Department, Enerco Group, Inc., 4560 W. 160TH
ST., CLEVELAND, OHIO 44135. Include your name, address and telephone number and include
details concerning the claim. Also, supply us with the purchase date and the name and address
of the dealer from whom you purchased our product.
The Foregoing is the full extent of the responsibility of the Company. There are no other
warranties, express or implied. Specifically there is no warranty of fitness for a particular
purpose and there is no warranty of merchantability. In no event shall the Company be liable for
delay caused by imperfections, for consequential damages, or for any charges of the expense
of any nature incurred without its written consent. The cost of repair or replacement shall be
the exclusive remedy for any breach of warranty. There is no warranty against infringement of
the like and no implied warranty arising from course of dealing or usage of trade. This warranty
will not apply to any product which has been repaired or altered outside of the factory in any
respect which in our judgment affects its condition or operation.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you. This Warranty gives you specific legal
rights, and you may have other rights which vary from state to state.
FUEL CONVERSION MANUAL
For Big Maxx Heaters using
Honeywell VR8205M valves.
READ INSTRUCTIONS CAREFULLY: YOUR SAFETY
IS IMPORTANT TO YOU AND TO OTHERS. Read and
follow all instructions. Place instructions in a safe place
for future reference. Do not allow anyone who has
not read these instructions to assemble, light, adjust or
operate the heater.
Model #
HSU50
HSU80
HSU125
Model #
MHU50
MHU80
MHU125

MANUAL DE CONVERSIÓN
DE COMBUSTIBLE
Para calentadores Big Maxx que usan válvulas
Honeywell VR8205M
LEA CUIDADOSAMENTE LAS INSTRUCCIONES:
SU SEGURIDAD ES IMPORTANTE PARA USTED Y
PARA LOS DEMÁS. Lea y siga todas las instrucciones.
Conserve estas instrucciones en un lugar seguro para
futura referencia. No permita que nadie que no haya
leído estas instrucciones arme, encienda, ajuste o use el
calefactor.
Model #
HSU50
HSU80
HSU125
Model #
MHU50
MHU80
MHU125
ADVERTENCIA: La instalación, ajuste, alteración, reparación o mantenimiento inadecuados
pueden causar lesiones o daños materiales. Consulte este manual. Por asistencia o información
adicional, consulte con un instalador calificado, agencia de servicio o la compañía de gas.
-- QUÉ HACER SI DETECTA OLOR A GAS
ǞAbra las ventanas
ǞNO intentar encender ningún artefacto.
ǞNO utilice interruptores eléctricos.
ǞNO utilice los teléfonos de su hogar. Llame de inmediato al suministrador de gas desde el teléfono de
un vecino. Siga las instrucciones del suministrador de gas.
ǞNO toque ningún interruptor eléctrico ni use ningún teléfono del edificio.
ǞSi no se puede comunicar con la compañía de gas, llame a los bomberos.
-- La instalación y el mantenimiento deben ser realizados por un instalador calificado, una agencia de
reparación calificada o el suministrador de gas.
POR SU SEGURIDAD:
No almacene ni utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de ningún otro artefacto
ADVERTENCIA:
Si no se siguen estas instrucciones al pie de la letra, podría producirse un incendio o una explosión que provocaría
daños materiales, lesiones o muertes.
Enerco Group Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 •1 - (800) - 251 - 0001
60187
ADVERTENCIA:
Las instrucciones
corresponden a las
válvulas Honeywell
VR8205M.
CALEFACTOR COMPACTO
PARA USO RESIDENCIAL/COMERCIAL

Calentador compacto S-2 Manual de conversión de combustible
INFORMACIÓN GENERAL
GUARDE ESTE MANUAL PARA FUTURA REFERENCIA. POR
PREGUNTAS, PROBLEMAS O PARTES FALTANTES, ANTES
DE RETORNAR EL PRODUCTO A LA TIENDA LLÁMENOS
CON EL NÚMERO DE MODELO Y EL NÚMERO DE SERIE DEL
CALEFACTOR:
1-1 - (800) - 251 - 0001
DE LUNES A VIERNES DE 8 A 5 PM HORA DEL ESTE O
ENVÍENOS UN MENSAJE A TRAVÉS DEL SITIO WEB DE ENERCO
WWW.ENERCO.COM/
Con el fin de brindar el mejor servicio posible, Enerco ahora le
brinda más formas de comunicarse con nosotros:
YouTube: youtube.com/mrheaterTV
Facebook: www.facebook.com/mrheaterproducts/
Twitter: https://twitter.com/MrHeater
CONTENIDO
Juegos de conversión de combustible ......................... S-3
Instrucciones de conversión de combustible................ S-4
Conversión de etiquetas de clasificación ..................... S-6
Garantía ..................................................................... S-8
GENERAL HAZARD WARNING:
NO CUMPLIR CON LAS PRECAUCIONES O
INSTRUCCIONES QUE SE INCLUYEN CON EL
CALENTADOR PUEDE OCASIONAR LA MUERTE,
GRAVES LESIONES FÍSICAS Y DAÑO O PÉRDIDA DE
BIENES COMO CONSECUENCIA DE UN INCENDIO, UNA
EXPLOSIÓN, QUEMADURAS, ASFIXIA, ENVENAMIENTO
POR MONÓXIDO DE CARBONO O DESCARGA
ELÉCTRICA.
EL CALENTADOR DEBERÁ SER USADO Y REVISADO
SÓLO POR PERSONAS QUE COMPRENDAN Y PUEDAN
SEGUIR LAS INSTRUCCIONES.
SI NECESITARA ASESORAMIENTO O INFORMACIÓN
SOBRE EL CALENTADOR, COMO UN MANUAL DE
INSTRUCCIONES, ETIQUETAS, ETC., COMUNÍQUESE
CON EL FABRICANTE.
ADVERTENCIA: A INSTALACIÓN DE ESTE
JUEGO DE CONVERSIÓN DEBE ESTAR A CARGO DE
UNA AGENCIA DE REPARACÍON CALIFICADA DE
ACUERDO CON LAS INSTRUCCIONES DEL FABRICANTE
Y CON TODOS LOS CÓDIGOS Y REQUISITOS QUE
ESTABLEZCA LA AUTORIDAD QUE POSEA JURISICCIÓN.
SI NO SE SIGUE CON EXACTITUD LA INFORMACIÓN
DE ESTAS INSTRUCCIONES, PUEDE PRODUCIRSE UN
INCENDIO, UNA EXPLOSIÓN O LA LA EMANACIÓ
DE MONÓXIDO DE CARBONO, LO QUE PODRÍA
OCASIONAR DAÑO A LA PROPIEDAD, LESIONES
PERSONALES O LA MUERTE. LA AGENCIA DE
REPARACIÓN CALIFICADA QUE REALICE ESTE TRABAJO
ASUME LA RESPONSABILIDAD DE LA CONVERSIÓN
CORRECTA DE ESTE ARTEFACTO CON ESTE JUEGO.
IDIOMAS
INGLÉS ................................................................ E1 - E8
ESPAÑOL............................................................. S1 - S8
FRANCÉS............................................................. F1 - F8
ADVERTENCIA:
SU SEGURIDAD ES IMPORTANTE PARA USTED Y
PARA LOS DEMÁS, ASÍ QUE POR FAVOR LEA ESTAS
INSTRUCCIONES ANTES DE UTILIZAR EL CALEFACTOR.
ADVERTENCIA:
PELIGRO DE INCENDIO, QUEMADURAS, INHALACIÓN
Y EXPLOSIÓN. MANTENGA LOS COMBUSTIBLES
SÓLIDOS, TALES COMO MATERIALES DE
CONSTRUCCIÓN, PAPEL O CARTÓN, A UNA DISTANCIA
SEGURA DEL CALEFACTOR COMO SE RECOMIENDA
EN LAS INSTRUCCIONES, NUNCA USE EL CALEFACTOR
EN ESPACIOS QUE CONTENGAN O PODRÍAN
CONTENER COMBUSTIBLES VOLÁTILES O GASEOSOS,
NI PRODUCTOS COMO GASOLINA, SOLVENTES,
DILUYENTES DE PINTURA, PARTÍCULAS DE POLVO O
PRODUCTOS QUÍMICOS DESCONOCIDOS.
ADVERTENCIA: UNA DE LAS SUSTANCIAS
QUE SE DESPRENDE EN LA COMBUSTIÓN AL USAR
ESTE EQUIPO ES EL MONÓXIDO DE CARBONO, UN
PRODUCTO QUÍMICO QUE DE ACUERDO CON EL ESTADO
DE CALIFORNIA PRODUCE CÁNCER Y DEFECTOS DE
NACIMIENTO (U OTROS DAÑOS REPRODUCTIVOS). PARA
MÁS INFORMACIÓN, VISITE WWW.P65WARNINGS.CA.GOV
ADVERTENCIA: LOS COMBUSTIBLES USADOS EN EQUIPOS PARA LICUAR GAS PROPANO, ASÍ COMO LOS
PRODUCTOS DE SU COMBUSTIÓN, PUEDEN EXPONERTE A SUSTANCIAS QUÍMICAS, ENTRE ELLAS EL BENCENO, QUE EL
ESTADO DE CALIFORNIA RECONOCE COMO CAUSA DE CÁNCER Y DE MALFORMACIONES CONGÉNITAS Y OTROS DAÑOS
AL SISTEMA REPRODUCTOR. PARA MÁS INFORMCIÓN, WWW.P65WARNINGS.CA.GOV

Calentador compacto S-3 Manual de conversión de combustible
CONVERSIÓN DE COMBUSTIBLE
INSTRUCCIONES PARA CONVERSIÓN DE COMBUSTIBLE
Sección 1 JUEGOS DE CONVERSIÓN DE COMBUSTIBLE
Para conversión de gas natural a L.P.
Número de partes del juego de conversión de combustible
Model # BTU/HR
Gas natural a LP
F260163
HSU50/MHU50 50 000
HSU80/MHU80 80 000
HSU125/HSU125 125 000
JUEGO HONEYWELL #393691
No. de parte del orificio
(Ver tabla más abajo)
Etiqueta de conversión de gas
Número de parte Descripción 50 80 125
13575 Etiqueta de conversión de gas 1 1 1
60232 Placa de especificación 1
60233 Placa de especificación 1
60234 Placa de especificación 1
11727 Resorte - Válvula de gas (etiqueta incluida) 111
60156 Orificio L.P. 358
13576 Control Conversion Label 111
Control Conversion Labels
Número de partes del juego de conversión de combustible
Model # BTU/HR
LP a Gas natural
F260164
HSU50/MHU50 50 000
HSU80/MHU80 80 000
HSU125/HSU125 125 000
JUEGO HONEYWELL #393691
No. de parte del orificio
(Ver tabla más abajo)
Para conversión de L.P a gas natural
Etiqueta de conversión de gas
Part Number Description 50 80 125
13575 Etiqueta de conversión de gas 1 1 1
60235 Placa de especificación 1
60236 Placa de especificación 1
60237 Placa de especificación 1
11727 Resorte - Válvula de gas (etiqueta incluida) 111
60049 Orificio L.P. 358
13576 Control Conversion Label 111
Control Conversion Labels

Calentador compacto S-4 Manual de conversión de combustible
4
Tornillos
Sección 2 INSTRUCCIONES DE CONVERSIÓN DE COMBUSTIBLE
R
o
t
a
r
e
l
m
e
c
a
n
i
s
m
o
d
e
v
á
l
v
u
l
a
s
/
m
ú
l
t
i
p
l
e
FIGURA 10 FIGURA 11
ADVERTENCIA: Peligro de electrocución
Desenchufe el cable de alimentación del tomacorri-
ente antes de realizar cualquier reparación o manten-
imiento.
El no seguir estas instrucciones causará la muerte,
heridas graves o daños materiales..
ADVERTENCIA: Peligro de explosión
Cierre el suministro de gas del calefactor antes de
realizar cualquier reparación o mantenimiento.
El no seguir estas instrucciones causará la muerte,
heridas graves o daños materiales..
El electrodo y el sensor no se pueden ajustar.
NO cambie la ubicación ni la posición como par-
te de este juego de conversión.
Paso 1
CUIDADO. LA UNIDAD DEBE ESTAR DESCONECTADA DEL
SUMINISTRO DE GAS Y DE ELECTRICIDAD ANTES DE REALIZAR
LA CONVERSIÓN.
Paso 2
Saque y guarde los cuatro tornillos que fijan el múltiple a la caja de
combustión (Figura 10). Rote el mecanismo de válvulas/múltiple,
alejándolo de los quemadores (Figura 11). El mecanismo de válvulas/
múltiple sostiene los orificios (3-HSU50/MHU50, 5-HSU80/MHU80,
8-HSU125/MHU125). Esto permitirá acceder a los orificios del múltiple
y al resorte de ajuste de la válvula/regulador.
Paso 3
Saque y deseche la tapa del resorte de ajuste de la válvula/regulador
de gas con un destornillador plano, girando el tornillo en sentido
contra horario. Saque y deseche el tornillo de ajuste del regulador que
está debajo de la tapa. Saque y deseche el resorte que está ubicado
debajo del tornillo de ajuste. Tome el resorte del juego de conversión
y compare el número de parte del juego con la lista de partes de la
página 3. Si no coinciden, llame inmediatamente a Heatstar, Inc. para
que le envíen el juego correcto. Luego de confirmar que el juego
de conversión es el correcto para el modelo de calefactor que esté
convirtiendo, instale el nuevo resorte y el nuevo tornillo de ajuste. Gire
el tornillo de ajuste en sentido horario (hacia adentro) hasta que se
detenga, luego gírelo en sentido contra horario (hacia atrás) 1 vuelta
y media. Coloque la etiqueta de conversión que viene con el juego
del resorte en la válvula, cerca de la abertura de la tapa del tornillo de
ajuste.
Paso 4
Saque y deseche los orificios (3-HSU50/MHU50, 5-HSU80/MHU80,
8-HSU125/MHU125) del múltiple con una llave abierta de 1/2”. Gírelos
en sentido contra horario para removerlos. Tome los nuevos orificios
del juego de conversión y antes de instalarlos, confirme que el número
estampado en el costado de los mismos coincida con el número del
juego que esté instalando. Si no coincide, llame inmediatamente a
Heatstar, Inc. para que le envíen el juego correcto. Si son los orificios
correctos, instálelos en el múltiple teniendo cuidado para enroscarlos
correctamente.
ADVERTENCIA
Este juego de conversión debe ser instalado por una agencia de
servicio calificada, de acuerdo con las instrucciones del fabricante
y todos los códigos y requisitos aplicables de la autoridad que
tenga jurisdicción. Si no se siguen estas instrucciones al pie
de la letra, podría producirse un incendio, una explosión o la
generación de monóxido de carbono que provocaría daños
materiales, lesiones personales o muertes. La agencia de servicio
calificada que realice este trabajo asume la responsabilidad de la
conversión adecuada de este artefacto con este juego.

Calentador compacto S-5 Manual de conversión de combustible
6
5
4
3
2
1
0
1
2
3
4
5
6
6
5
4
3
2
1
0
1
2
3
4
5
6
4” 10”
Gas Natural Propano
FIGURA 12
Paso 5
Gire el mecanismo de válvulas/múltiple nuevamente dentro de la caja
de combustión, verificando que todos los orificios queden dentro de
los quemadores y que no queden atrapados en el anillo de fijación
de la parte de atrás de cada quemador. Fije el múltiple a la caja de
combustión con los cuatro tornillos removidos en el paso 2.
Paso 6
Siga las instrucciones del manual de operación del calefactor para
montar el calefactor y conectarle el suministro de gas (revisando con
agua jabonosa que ninguna de las conexiones tenga fugas).
Paso 7
Remueva el tapón de la válvula de prueba de presión y guárdelo para
usarlo después. Conecte un manómetro de tubo en U lleno de agua al
puerto de prueba. Vea la Figura 12. Utilice un manómetro porque los
medidores de prueba no son confiables y pueden suministrar lecturas
falsas.
Paso 8
Vuelva a conectar el suministro de energía y abra la llave de paso del
gas.
Paso 9
Suba el termostato para que pida calefacción, lo cual iniciará la
secuencia de encendido del calefactor.
Paso 10
Cuando se encienda el quemador, ajuste la presión de gas del múltiple
girando el tornillo de ajuste del resorte del regulador que reemplazó en
el paso 6. Una vez que haya ajustado la presión, reemplace la cubierta
del tornillo de ajuste con una nueva del juego de conversión.
Disminuir la presión
Contra horario
Aumengtar la
presión Horario
Consulte la Tabla 6 para conocer los requisitos de presión de entrada
y ajuste las presiones del colector según el tipo de gas y la altitud. (Ver
Tabla 4 y Tabla 5). Las ilustraciones del manómetro (ver la Figura 12)
muestran cada una de las mediciones de presión.
Paso 11
Baje el termostato y espere a que el calefactor termine el ciclo de
enfriamiento. Luego desconecte la alimentación eléctrica y cierre la
llave general de gas al artefacto.
Paso 12
Desconecte el manómetro del artefacto y vuelva a colocar el tapón que
removió en el paso 6 en el puerto de prueba.

Calentador compacto S-6 Manual de conversión de combustible
Sección 3 INSTRUCCIONES DE CONVERSIÓN DE ETIQUETA DE VELOCIDAD
FIGURA 13
Paso 13
Vuelva a conectar el suministro de energía y abra la llave de paso del
gas. Suba el termostato para que empiece a calentar. Una vez que
se haya encendido el quemador principal, use agua jabonosa para
verificar que ninguna conexión tenga fugas de gas. También recuerde
verificar el tapón del puerto de prueba reemplazado en el paso 12.
Deje que el calefactor funcione por lo menos durante 5 minutos, luego
observe las llamas del quemador principal. Lo normal es una llama
azul fuerte que se extienda dentro del tubo. Es aceptable que las
puntas sean un poco amarillentas. No existe un ajuste de aire hacia el
quemador.
Paso 14
Ver la figura 13. Remueva la placa de clasificación según el tipo de
gas. Remueva la etiqueta y colóquela sobre la porción existente de la
placa. La placa ya viene impresa con toda la información correcta para
el calefactor convertido.
Paso 15
Saque la placa de clasificación convertida del juego y complete la
información. Luego coloque esta placa debajo de la placa actualizada
en la unidad.
Paso 16
Vuelva a colocar todos los paneles y haga funcionar el calefactor
siguiendo todas las advertencias/precauciones e instrucciones del
manual de funcionamiento y de las etiquetas.
Tabla 4
PRESIONES DEL MÚLTIPLE PARA GAS NATURAL - PULG. COL.
AGUA (kPa)
HSU 50/80/125
MHU50/80/125
ALTITUD PIES (M)
0-2000 (0-610) 2000-4500 (610-1370)
50/80/125 4,0”CA (0,99 KPA)* 3,6” CA (0,89 KPA)
*NO REQUIERE AJUSTE
Tabla 5
PRESIONES DEL MÚLTIPLE PARA GAS LP/PROPANO - PULG.
COL. AGUA (KPA)
HSU 50/80/125
MHU50/80/125
ALTITUD PIES (M)
0-2000 (0-610) 2000-4500 (610-1370)
50/80/125 10” CA (2,49 KPA)* 8,5” CA (2,12 KPA)
*NO REQUIERE AJUSTE
Tabla 6
PRESIONES DE ENTRADA::
Gas Natural
MAX - 14” C.A. (3,49 kPa)
MIN - 5”C.A. (1,25 kPa)
Propano
MAX - 14” C.A. (3,49 kPa)
MIN - 11”C.A. (2,74 kPa)

Calentador compacto S-7 Manual de conversión de combustible
THIS PAGE INTENTIONALLY LEFT BLANK
ESTA PÁGINA SE DEJÓ INTENCIONALMENTE EN BLANCO
CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE

Calentador compacto S-8 Manual de conversión de combustible
ADVERTENCIA:
USE SOLAMENTE PARTES DE REPUESTO DEL FABRICANTE. EL USO DE CUALQUIER OTRA PARTE PODRÍA
CAUSAR HERIDAS O LA MUERTE. LAS PARTES DE REPUESTO ESTÁN DISPONIBLES ÚNICAMENTE EN LA
FÁBRICA Y DEBEN SER INSTALADAS POR UNA AGENCIA DE SERVICIO CALIFICADA.
INFORMACIÓN PARA ORDENAR PARTES:
COMPRAS: PUEDE COMPRAR ACCESORIOS EN CUALQUIER DISTRIBUIDOR LOCAL DE HEAT-
STAR, MR. HEATER LOCAL DISTRIBUIDOR, O DIRECTAMENTE DE LA FÁBRICA.
POR INFORMACIÓN ACERCA DE REPARACIONES:
Llame sin cargo al 1 - (800) - 251 - 0001
Nuestro horario de trabajo es de 08:00 a.m. AM a 5:00 PM, de lunes a viernes, hora del este.
O contáctenos usando un sitio web de Enerco:
www.enerco.com • www.heatstarbyenerco.com • www.mrheater.com
Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en
todas sus comunicaciones.
GARANTÍA LIMITADA:
La compañía garantiza que este producto estará libre de imperfecciones materiales y de fabri-
cación, bajo condiciones de uso normales y adecuadas de acuerdo con las instrucciones de la
Compañía, por un período de un año a partir de la fecha de entrega al comprador. La Compañía,
según decida, reparará o reemplazará los productos que el comprador devuelva a la fábrica, con
el costo de envío previamente pagado dentro del mencionado período de un año y que la Com-
pañía determine que presentan imperfecciones materiales o de fabricación.
Si alguna de las partes está dañada o si le falta alguna, llame a nuestro Departamento de Asis-
tencia Técnica al 1 - (800) - 251 - 0001.
Dirija sus reclamos de garantía a Service Department, Enerco Group, Inc., 4560 W. 160TH ST.,
CLEVELAND, OHIO 44135. Incluya su nombre, dirección y número telefónico en su comunicación
e incluya los detalles relacionados con el reclamo. Además, infórmenos la fecha de la compra y el
nombre y dirección del proveedor de quien adquirió nuestro producto.
Lo anterior describe las responsabilidades de la Compañía en toda su extensión. No hay otras
garantías, ni explícitas ni implícitas. Específicamente, no hay garantías acerca de la adecuación
para un propósito particular y no hay garantías de comerciabilidad. En ningún caso la Compañía
será responsable por demoras causadas por imperfecciones, por daños consecuentes, ni por
ningún otro cargo de gastos de ninguna naturaleza realizado sin su consentimiento escrito. El
costo de reparación o reemplazo será la única compensación por cualquier incumplimiento de la
garantía. No hay garantía ni se derivará garantía implícita alguna del proceso de comercialización
ni de las prácticas comerciales comunes. Esta garantía no será válida para productos que hayan
sido reparados o alterados fuera de la fábrica en cualquier sentido que a nuestro criterio afecte
su estado o funcionamiento.
Algunos estados no permiten la exclusión o limitación de daños incidentales ni consecuentes, así
que la limitación o exclusión anterior puede no tener validez en su caso. Esta Garantía le otorga
derechos legales específicos, y usted puede tener otros derechos que varían de un estado a otro.
Enerco Group, Inc. se reserva el derecho de hacer cambios en cualquier momento, sin previo
aviso, en los colores, especificaciones, accesorios, materiales y modelos.
Enerco Group, Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 1 - (800) - 251 - 0001
Heatstar es una marca registrada de Enerco, Inc.
Mr. Heater es una marca registrada de Enerco, Inc.
© 2018, Enerco. Todos los derechos reservados
MANUAL DE CONVERSIÓN DE COMBUSTIBLE
Para calentadores Big Maxx que usan válvulas Honeywell VR8205M
LEA CUIDADOSAMENTE LAS INSTRUCCIONES: SU
SEGURIDAD ES IMPORTANTE PARA USTED Y PARA
LOS DEMÁS. Lea y siga todas las instrucciones. Conserve
estas instrucciones en un lugar seguro para futura
referencia. No permita que nadie que no haya leído estas
instrucciones arme, encienda, ajuste o use el calefactor.
Model #
HSU50
HSU80
HSU125
Model #
MHU50
MHU80
MHU125

MANUEL DE CONVERSION
DU COMBUSTIBLE
Pour les gros appareils de chauffage Big Maxx, utilisez les
robinets Honeywell VR8205M
LISEZ SOIGNEUSEMENT LES INSTRUCTIONS: VOTRE
SÉCURITÉ EST IMPORTANTE POUR VOUS ET POUR
LES AUTRES. Lisez et observez toutes les instructions.
Convervez les instructions pour vous y référer
ultérieurement. Interdisez à quiconque n’ayant pas lu les
présentes instructions d’assembler, d’allumer, de régler
ou de faire fonctionner cet appareil de chauffage.
Model #
HSU50
HSU80
HSU125
Model #
MHU50
MHU80
MHU125
AVERTISSEMENT : une installation, un réglage, une modification, une réparation ou
un entretien inappropriés peuvent causer des blessures ou des dommages matériels.
Veuillez consulter ce guide d’utilisation. Pour obtenir de l’aide ou des renseignements
complémentaires, consultez un installateur qualifié, un fournisseur de services d’entretien ou
la compagnie de gas.
-- EN PRÉSENCE D’UNE ODEUR DE GAZ
ǞOuvrez les fenêtres.
ǞNE TENTEZ PAS d’allumer un quelconque appareil.
ǞNE TENTEZ PAS les interrupteurs électriques.
ǞN’UTILISEZ AUCUN téléphone de la maison. Appelez immédiatement votre compagnie de gaz à
partir du téléphone d’un voisin. Suivez les instructions de la compagnie de gaz.
ǞNE Touchez à aucun interrupteur électrique ; n’utilisez aucun téléphone dans l’immeuble.
ǞSi vous n’arrivez pas à joindre votre compagnie de gaz, appelez le service des incendies.
-- L’installation et les réparations doivent être effectuées par un installateur qualifié, un professionnel
qualifié ou la compagnie de gaz.
POUR VOTRE SÉCURITÉ:
N’entreposez et n’utilisez pas d’essence ou d’autre liquide ou produit dégageant des vapeurs inflammables à prox-
imité de cet appareil ou de tout autre appareil.
AVERTISSEMENT: tout manquement à ces instructions est susceptible d’entraîner une explosion ou un incendie
pouvant causer des dommages matériels, des blessures graves ou la mort.
APPAREIL DE CHAUFFAGE COMPACT
Enerco Group Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 •1 - (800) - 251 - 0001
60187
MISE EN GARDE :
Les instructions sont
pour les robinets
Honeywell VR8205M

Appareil de chauffage compact F-2 Manuel de conversion du combustible
AVERTISSEMENT:
DANGER D’INCENDIE, DE BRÛLURE, D’INHALATION ET
D’EXPLOSION. GARDER LES COMBUSTIBLES SOLIDES,
COMME LES MATÉRIAUX DE CONSTRUCTION, LE
PAPIER OU LE CARTON, À UNE DISTANCE SÉCURITAIRE
DU RADIATEUR, TELLE QUE RECOMMANDÉE PAR
LES DIRECTIVES. NE JAMAIS UTILISER LE RADIATEUR
DANS UN ESPACE QUI CONTIENT OU QUI RISQUE DE
CONTENIR DES COMBUSTIBLES VOLATILES OU EN
SUSPENSION DANS L’AIR, OU DES PRODUITS TELS
QUE DE L’ESSENCE, DES SOLVANTS, DU DILUANT À
PEINTURE, DES PARTICULES DE POUSSIÈRE OU DES
PRODUITS CHIMIQUES INCONNUS.
TABLE DES MATIÈRES
DIMENSIONS DE L’APPAREIL ....................................... F3
EXPÉDITION................................................................. F4
INSTALLATION DE L’APPAREIL DE CHAUFFAGE ........... F6
AIR DE COMBUSTION ET DE VENTILATION.................. F8
INFORMATION GÉNÉRALE
CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE.
POUR TOUTE QUESTION OU PROBLÈME, PIÈCE MANQUANTE OU AUTRE, AVANT DE RETOURNER L’APPAREIL CHEZ LE
DÉTAILLANT, VEUILLEZ AVOIR EN MAIN LE NUMÉRO DE MODÈLE ET DE SÉRIE, ET NOUS APPELER AU 1-1 - (800) - 251 - 0001
DU LUNDI AU VENDREDI ENTRE 8H00 ET 17H00, HEURE DE L’EST, OU NOUS ENVOYER UN COURRIEL SUR LE SITE DE Enerco:
WWW.ENERCO.COM/
Afin d’offrir le meilleur service possible, Enerco vous offre dorénavant plus de moyen pour nous contacter:
YouTube: youtube.com/mrheaterTV
Facebook: www.facebook.com/mrheaterproducts/
Twitter: https://twitter.com/MrHeater
GENERAL HAZARD WARNING:
LE NON-RESPECT DES MESURES DE PRÉVENTION
ET INSTRUCTIONS FOURNIES AVEC CET APPAREIL
DE CHAUFFAGE RISQUE D’ENTRAÎNER LA MORT,
DES BLESSURES GRAVES ET DES DOMMAGES OU
DES PERTES MATÉRIELLES À CAUSE DES DANGERS
D’INCINDIE, D’EXPLOSION, DE BRÛLURE, D’ASPHYXIE,
D’INTOXICATION AU MONOXYDE DE CARBONE ET/OU
D’ELECTROCUTION.
SEULES LES PERSONNES APTES À COMPRENDRE ET À
RESPECTER LES INSTRUCTIONS DOIVENT UTILISER OU
ASSURER LA MAINTENANCE DE CET APPAREIL.
SI VOUS AVEZ BESOIN D’AIDE OU D’INFORMATION
AU SUJET DE L’APPAREIL DE CHAUFFAGE (MANUEL
D’INSTRUCTIONS, ÉTIQUETTES, ETC.), VEUILLEZ
COMMUNIQUER AVEC LE FABRICANT.
AVERTISSEMENT: CETTE TROUSSE DE
CONVERSION NE DOIT ÊTRE INSTALLÉE QUE PAR
LE REPRÉSENTANT D’UN ORGANISME QUALIFIÉ ET
CONFORMÉMENT AUX INSTRUCTIONS DU FABRICANT
ET À TOUS LES CODES ET EXIGENCES PERTINENTES
DE L’AUTORITÉ COMPÉTENTE. QUICONQUE NE
RESPECTE PAS À LA LETTRE LES INSTRUCTIONS DU
PRÉSENT GUIDE RISQUE DE PROVOQUER UN INCENDIE,
UNE EXPLOSION OU DES FUITES DE MONOXYDE DE
CARBONE ENTRAÎNANT DES COMMAGES MATÉRIELS,
DES LÉSIONS CORPORELLES OU LA PERTE DE VIES
HUMAINES. L’ORGANISME QUALIFIÉ QUI EFFECTUE
LES TRAVAUX EST RESPONSABLE DE LA CONVERSION
CORRECTE DE CET APPAREIL À L’AIDE DE CETTE
TROUSSE.
LANGUES
ANGLAIS .............................................................. E1 - E8
ESPAGNOL ........................................................... S1 - S8
FRANÇAIS............................................................. F1 - F8
AVERTISSEMENT:
VOTRE SÉCURITÉ EST IMPORTANTE POUR VOUS ET POUR
LES AUTRES, PAR CONSÉQUENT VEUILLEZ LIRE CES
DIRECTIVES AVANT DE FAIRE FONCTIONNER CE RADIATEUR.
AVERTISSEMENT: LES SOUS-PRODUITS
DE COMBUSTION ÉMIS LORS DE L’UTILISATION DE CET
APPAREIL CONTIENNENT DU MONOXYDE DE CARBONE,
UN PRODUIT CHIMIQUE RECONNU PAR L’ÉTAT DE
CALIFORNIE COMME POUVANT CAUSER LE CANCER ET
DES MALFORMATIONS CONGÉNITALES (OU AUTRES
DOMMAGES AU SYSTÈME REPRODUCTEUR). POUR PLUS
D’INFORMATIONS, VISITEZ WWW.P65WARNINGS.CA.GOV
AVERTISSEMENT: Les carburants utilisés dans les appareils à des produits chimiques, notamment le benzène,
connu en Californie pour causer le cancer et causer des malformations congénitales ou d’autres problèmes de reproduction.
www.P65Warnings.ca.gov

Appareil de chauffage compact F-3 Manuel de conversion du combustible
CONVERSION DE CARBURANT
INSTRUCTIONS POUR LA CONVERSION DE CARBURANT
Section 1 ENSEMBLES DE CONVERSION DE CARBURANT
Numéros de pièce pour la conversion de carburant
Node modèle BTU/HR
Naturel - à - GPL
F260163
HSU50/MHU50 50,000
HSU80/MHU80 80,000
HSU125/HSU125 125,000
ENSEMBLE HONEYWELL N
O
393691
Node pièce de l’orifice
(Voir le tableau ci-dessous)
Pour la conversion de gaz naturel à GPL
Numéros de pièce pour la conversion de carburant
Model # BTU/HR
GPL - à - Naturel
F260164
HSU50/MHU50 50,000
HSU80/MHU80 80,000
HSU125/HSU125 125,000
Pour la conversion de GPL à gaz naturel
Node pièce de l’orifice
(Voir le tableau ci-dessous)
ENSEMBLE HONEYWELL N
O
393691
Étiquette de conversion de gaz
Part Number Description 50 80 125
13575 Étiquette de conversion de gaz 1 1 1
60232 Étiquette de classification 1
60233 Étiquette de classification 1
60234 Étiquette de classification 1
11727 Ressort - robinet de gaz (étiquette incluse) 111
60156 Orifice pour GPL 358
13576 Étiquette de contrôle de conversion 111
Étiquette de contrôle de conversion
Gas Conversion Labels
Part Number Description 50 80 125
13575 Étiquette de conversion de gaz 1 1 1
60235 Étiquette de classification 1
60236 Étiquette de classification 1
60237 Étiquette de classification 1
11727 Ressort - robinet de gaz (étiquette incluse) 111
60049 Orifice pour GPL 358
13576 Étiquette de contrôle de conversion 111
Control Conversion Labels

Appareil de chauffage compact F-4 Manuel de conversion du combustible
4 vis
Section 2 INSTRUCTIONS POUR LA CONVERSION DE CARBURANT
FIGURE 10 FIGURE 11
AVERTISSEMENT : Risque de choc électrique
Débrancher le cordon d’alimentation électrique de la
prise de courant avant d’effectuer un entretien ou un
service. Un manquement à suivre ces instructions peut
entraîner la mort, des blessures ou des dommages à
la propriété.
AVERTISSEMENT : Danger d’explosion
Couper l’alimentation en gaz vers le radiateur, avant
d’effecteur un service ou un entretien. Un manque-
ment à suivre ces instructions peut entraîner la mort,
des blessures ou des dommages à la propriété.
L’électrode et le capteur ne sont pas ajustables.
NE PAS changer l’emplacement ou la position
comme une partie de cet ensemble de
conversion.
Étape 1
MISE EN GARDE : L’APPAREIL NE DOIT PAS ÊTRE RACCORDÉ
SOIT À L’ALIMENTATION EN GAZ OU À L’ALIMENTATION
ÉLECTRIQUE, AVANT DE PROCÉDER À CETTE CONVERSION.
Étape 2
Retirer et garder les quatre vis retenant le collecteur sur le cabinet du
brûleur (Figure 10). Pivoter l’assemblage vanne/collecteur, loin des
brûleurs (Figure 11). L’assemblage vanne/collecteur tient les orifices (3-
HSU50/MHU50, 5-HSU80/MHU80, 8-HSU125/MHU125). Cela permet
l’accès aux orifices sur le collecteur, et aussi au ressort d’ajustement
du régulateur/vanne.
Étape 3
Retirer et jeter le couvercle du ressort d’ajustement du robinet de
gaz/ régulateur, avec un tournevis plat, en tournant la vis en sens
antihoraire. Retirer et jeter la vis d’ajustement du régulateur, qui se
trouve sous le couvercle. Retirer et jeter le ressort qui est localisé
sous la vis d’ajustement. Prendre le jeu de ressort dans l’ensemble
de conversion, et comparer le numéro de pièce du jeu avec la
liste des pièces en page 3. S’il ne correspond pas, communiquer
immédiatement avec Heatstar, Inc. pour obtenir le bon jeu. Après
avoir confirmé que le jeu de ressort est correct pour le modèle de
radiateur à convertir, installer le nouveau ressort et la vis d’ajustement.
Tourner la vis d’ajustement du ressort en sens horaire (vers l’intérieur)
jusqu’à ce que la vis s’arrête, puis, la tourner en sens antihoraire (vers
l’arrière) de 1 tour. Apposer l’étiquette de conversion fournie avec le
jeu de ressort sur la vanne près de l’ouverture du couvercle de la vis
d’ajustement.
Étape 4
Retirer et jeter les orifices (3-HSU50/MHU50, 5-HSU80/MHU80,
8-HSU125/MHU125) du collecteur avec une clé de 1/2 po. Les tourner
en sens antihoraire pour les retirer. Prendre les nouveaux orifices
de l’ensemble de conversion et avant l’installation, confirmer que le
numéro étampé sur le côté de l’orifice correspond au numéro sur le
jeu à installer. S’il ne correspond pas, communiquer immédiatement
avec Heatstar, Inc. pour obtenir le bon jeu. S’il s’agit des bons orifices,
les installer dans le collecteur, en prenant soin de ne pas fausser le
filetage.
Pivote
r
l
’
a
s
s
e
m
b
l
a
g
e
v
a
n
n
e
/
c
o
l
l
e
c
t
e
u
r
AVERTISSEMENT
Cet ensemble de conversion doit être installé par un employé
qualifié d’un organisme de services en suivant les directives du
fabricant et tous les codes et les exigences établis par l’autorité
compétente. Si les renseignements contenus dans ces directives
ne sont pas respectés à la lettre, il pourrait se produire un
incendie, une explosion ou une production de monoxyde de
carbone qui pourraient endommager les biens, entraîner des
dommages corporels ou même la mort. L’employé qualifié de
l’organisme de services qui effectue cette tâche est entièrement
responsable de la qualité de conversion qui sera réalisée à l’aide
de cet ensemble.
