Espina XTP100A User manual

RUOHONLEIKKURI Käyttöohje
Alkuperäisten ohjeiden käännös
GRÄSKLIPPARE Bruksanvisning
Översättning av bruksanvisning i original
LAWN MOWER Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • Fax [phone] • [e-mail] • www.ikh.fi
XTP100A
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

2
JOHDANTO
Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme osta-
masi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen lait-
teen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai
ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme
Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
-Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysi-
set, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja
tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he
ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset ei-
vät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvon-
taa.
-Tutustu laitteen toimintaperiaatteeseen.
-Lue ohjekirja ja sisäistä sen ohjeet sekä koneeseen kiinnitettyjen merkintöjen merkitys.
Ymmärrä laitteen käyttötarkoitus ja sen rajoitukset sekä käyttöön liittyvät mahdolliset
vaaratekijät.
-Tutustu läpikotaisin ohjaimiin ja niiden asianmukaiseen käyttöön. Opettele, miten laite
pysäytetään nopeasti ja miten sen ohjaimet kytketään irti.
-Älä yritä käyttää laitetta, ennen kuin ymmärrät täysin sen käytön sekä sen kuinka vältät
onnettomuudet ja/tai tapaturmat ja/tai omaisuusvahingot.
-Älä koskaan käytä konetta, jos näkyvyys tai valaistus on puutteellinen.
-Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut ovat myrkyllisiä
ja ne sisältävät hiilimonoksidia (häkää), joka on hajuton ja tappavan myrkyllinen kaasu.
Käytä tätä konetta vain hyvin tuuletetuissa ulkotiloissa.
-Älä käytä konetta huumausaineiden, alkoholin tai lääkityksen alaisena, koska ne heiken-
tävät kykyäsi käyttää konetta asianmukaisella tavalla.
-Pukeudu asianmukaisesti. Käytä paksuja pitkiä housuja, saappaita ja suojakäsineitä. Älä
käytä löysiä vaatteita, lyhyitä housuja tai minkäänlaisia koruja. Suojaa pitkät hiukset si-
ten, että ne ovat hartioiden tason yläpuolella. Pidä hiuksesi, vaatteesi ja käsineesi loitolla
liikkuvista osista. Ne voivat takertua laitteen liikkuviin osiin.
-Tarkasta kone aina ennen käynnistystä. Pidä suojalaitteet paikoillaan ja toimintakykyisi-
nä. Varmista, että kaikki pultit, mutterit, jne. ovat varmasti kiristettyjä.
-Älä koskaan käytä konetta, joka tarvitsee korjausta tai on huonossa kunnossa. Vaihda
vahingoittuneet, puuttuvat tai vialliset osat ennen koneen käyttöä. Tarkasta mahdolliset
polttoainevuodot. Pidä koneesi hyvässä käyttökunnossa.
-Älä käytä konetta, jos moottori ei sammu ja käynnisty asianmukaisesti. Bensiinikäyttöinen
kone, jota ei voi ohjata moottorin kytkimestä, on vaarallinen ja vaihdettava uuteen.
FI

3
-Ota tavaksesi tarkastaa, että kaikki säätöavaimet on poistettu koneesta ja sen käyttöalu-
eelta ennen sen käynnistystä. Avain, joka on jätetty kiinni pyöriviin osiin, voi aiheuttaa
henkilötapaturman.
-Pysy valppaana, tarkkaile mitä olet tekemässä ja käytä tervettä maalaisjärkeä käyttäes-
säsi konetta.
-Älä kurottele. Älä käytä konetta, jos olet avojaloin tai jos jalassasi on sandaalit tai vas-
taavat kevyet jalkineet. Käytä turvajalkineita, jotka suojaavat jalkojasi ja parantavat ta-
sapainoasi liukkailla pinnoilla. Säilytä tukeva asento ja tasapaino koko ajan. Tämä mah-
dollistaa paremman koneen hallinnan odottamattomissa tilanteissa.
-Vältä tahatonta käynnistystä. Varmista, että moottorin kytkin on pois päältä ennen ko-
neen kuljetusta tai koneen kunnossapitotöiden tai huollon aloittamista. Koneen kuljetus
tai huolto kytkin päällä altistaa onnettomuuksille.
-Polttoaine on herkästi syttyvää ja höyryyntyessään se voi syttyä räjähdysmäisesti. Huomi-
oi varotoimenpiteet käsitellessäsi polttoainetta vähentääksesi vakavien henkilövahinkojen
riskiä.
-Kun täytät tai tyhjennät polttoainesäiliötä, käytä hyväksyttyä polttoaineastiaa ja suorita
toimenpiteet puhtaissa, hyvin tuuletetuissa ulkotiloissa. Älä tupakoi, vältä kipinöitä, avo-
tulta tai muita sytytyslähteitä lähellä aluetta, jossa lisäät polttoainetta tai käytät konetta.
Älä koskaan lisää polttoainetta sisätiloissa.
-Pidä maadoitetut johtavat esineet, kuten työkalut, kaukana paljaista, jännitteellisistä
osista ja kytkennöistä välttääksesi kipinöinnin tai valokaaren muodostuksen. Ne voivat
sytyttää polttoainehöyryn tai -kaasun tuleen.
-Pysäytä aina moottori ja anna sen jäähtyä ennen kuin täytät polttoainesäiliötä. Älä kos-
kaan irrota polttoainesäiliön tulppaa tai lisää polttoainetta, jos moottori on käynnissä tai
jos se on kuuma. Älä käytä konetta, jos tiedät polttoainejärjestelmän vuotavan.
-Löysää polttoainesäiliön korkkia hitaasti vapauttaaksesi mahdollisen paineen säiliöstä.
-Älä koskaan ylitäytä polttoainesäiliötä (polttoaineen pinnan taso ei saisi olla ylemmän
rajamerkin yläpuolella).
-Kiinnitä kaikki polttoainesäiliön ja -astioiden tulpat kunnolla ja pyyhi valunut polttoaine
pois. Älä käytä konetta, jos polttoainesäiliön tulppa ei ole asianmukaisesti paikallaan.
-Vältä sytytyslähteitä vuotaneen polttoaineen lähellä. Jos polttoaine on vuotanut, älä yritä
käynnistää moottoria, vaan siirrä kone pois vuotoalueelta ja vältä luomasta mitään syty-
tyslähteitä, ennen kuin polttoainehöyryt ovat haihtuneet.
-Säilytä polttoaine astioissa, jotka on erityisesti suunniteltu ja hyväksytty tähän tarkoituk-
seen.
-Säilytä polttoaine viileässä, hyvin tuuletetussa tilassa ja turvallisella etäisyydellä kipinöis-
tä, avotulesta tai muista sytytyslähteistä.
-Älä koskaan säilytä polttoainetta (tai konetta, jonka säiliössä on polttoainetta) rakennuk-
sessa, jossa polttoainehöyryt voivat altistua kipinöille, avotulelle tai muille sytytyslähteille
(kuten vedenlämmitin, tulisija, kuivain tai muu vastaava). Anna moottorin jäähtyä ennen
sen säilytystä suljetussa tilassa.

5
OSAT
KÄYTTÖÖNOTTO
Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai
on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallis-
ten määräysten mukaisesti.
Kokoaminen
Laitetta ei ole koottu kokonaan pakkausteknisistä syistä johtuen, vaan se toimitetaan alla
olevan kuvan mukaisesti pakattuna. Kokoa laite alla olevien kuvien mukaisesti.
1. Käyttökytkin (ei tässä mallissa)
2. Turvakytkin (OPC)
3. Kaasuvipu
4. Takasuojus
5. Polttoainesäiliö
6. Ilmansuodatin
7. Sytytystulppa
8. Äänenvaimennin
9. Öljyntäyttökorkki
ja mittatikku
10. Korkeuden säätövipu
11. Keruupussi

6

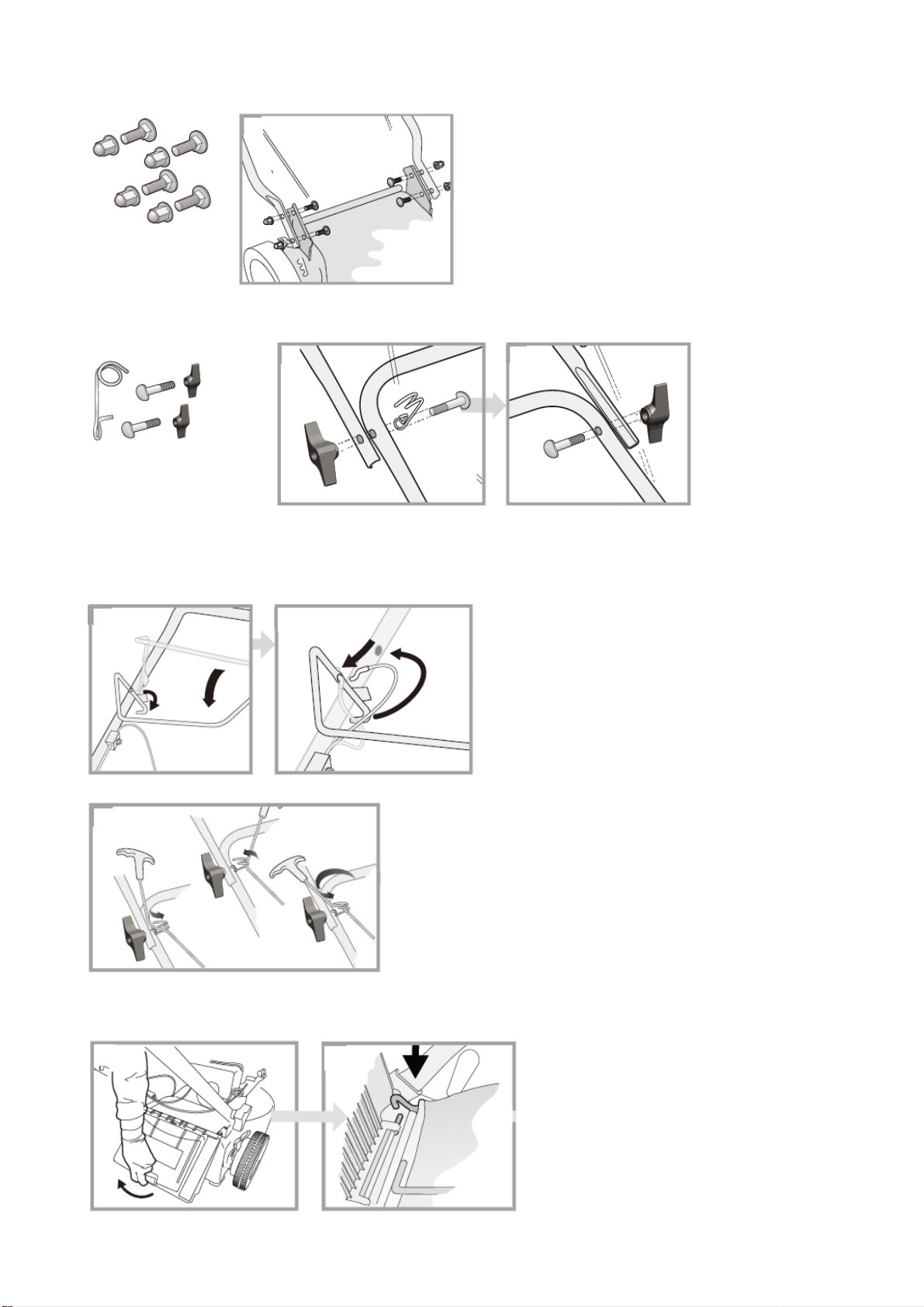

Kiinnitä alempi työntöaisa pulteilla. Aseta ensin alempi pultti paikoilleen.
Kiinnitä ylempi työntöaisa.
Kiinnitä turvakytkimen vaijeri. Irrota jarruvipu oikeanpuoleisesta aukosta, kallista sitä
eteenpäin ja laske ruohonleikkuria kohti. Työnnä vaijerin pää vivussa olevaan aukkoon ja
aseta vipu takaisin paikalleen kahvan aukkoon.
Aseta käynnistysnaru paikalleen kuvan mukaisesti.
Kiinnitä keruupussi. Nosta toisella kädellä takasuojusta. Paina keruupussin koukut
tankoon.

8
hingoittunut, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosti
huolletusta laitteesta.
- Pidä moottori ja äänenvaimennin puhtaana ruohosta, lehdistä, liiallisesta rasvasta ja hii-
likarstasta vähentääksesi palovaaraa.
- Älä koskaan valele tai ruiskuta konetta vedellä tai muulla nesteellä. Pidä kahvat kuivina ja
puhtaina. Puhdista käyttökädensijat jokaisen käytön jälkeen.
- Huomioi asianmukaiset öljyä koskevat jätteenkäsittelylait ja -määräykset suojellaksesi
ympäristöä.
- Kun et käytä konetta, säilytä se lasten ulottumattomissa. Älä anna koneen käyttöön tai
näihin ohjeisiin perehtymättömän henkilön käyttää konetta.
- Sammuta moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet ennen koneen
puhdistusta, tarkistusta tai säätöä sekä keruupussin tyhjentämistä. Varmista aina ennen
mitään huoltotöitä, että moottorin kytkin on “OFF”-asennossa. Irrota sytytystulpan hattu
ja pidä se loitolla sytytystulpasta estääksesi tahattoman käynnistymisen.
- Kun haluat tarkistaa ruohonleikkurin alustan, kallista leikkuria vain takaapäin katsottuna
oikealle tai taaksepäin, muuten öljyä voi valua vääriin moottorinosiin. Älä koskaan kallis-
ta laitetta moottorin ollessa käynnissä.
- Vain valtuutettu huoltohenkilöstö saa huoltaa konetta alkuperäisiä varaosia käyttäen.
Näin varmistetaan koneen turvallinen toiminta.
- Käytä konetta aina takaa, älä koskaan ohita konetta edestä tai seiso sen edessä, kun
moottori on käynnissä. Älä koskaan vedä konetta itseäsi kohti vaan työnnä sitä aina itses-
täsi poispäin.
- Jos kone osuu vieraaseen esineeseen, pysäytä moottori, irrota sytytystulpan hattu, tar-
kasta kone läpikotaisin vahinkojen varalta ja korjaa vahingot ennen koneen uudelleen-
käynnistystä ja käyttöä.
- Älä koskaan poistu käyttöpaikalta ja jätä ruohonleikkuria ilman valvontaa, kun moottori
on käynnissä.
- Sammuta aina moottori, jos työ keskeytyy tai siirryt yhdestä paikasta toiseen.
- Pysy kaukana ojien reunoista ja vältä toimintoja, jotka voivat aiheuttaa ruohonleikkurin
kaatumisen.
- Aja aina rinteissä varovasti ja etene poikkisuuntaisesti (ei koskaan suoraan ylä- tai ala-
mäkeen). Älä käytä laitetta erittäin jyrkissä rinteissä (kaltevuus max. 20˚).
- Älä käytä laitetta vesisateen jälkeen, kasteisella nurmikolla tai huonoissa valaistusolosuh-
teissa.
- Tyhjennä leikattava alue ennen työn aloittamista kivistä, oksista ja muista esteistä. Var-
mista, että muut ihmiset, lapset ja eläimet ovat turvallisen (vähintään 14 m) etäisyyden
päässä työskentelyalueesta.
- Rajoita käyttötunteja vähentääksesi altistumista tärinälle ja pidä ajoittain taukoja mini-
moidaksesi rasitustasi ja lepuuttaaksesi käsiäsi.

9
KÄYTTÖ
Käynnistäminen ja sammuttaminen
1. Varmista, että ruohonleikkuri on tasaisella ja kovalla alustalla etäällä polttoaineesta tai
polttoaineen täyttöpaikasta.
2. Liu’uta punainen bensiinivipu AUKI-asentoon.
3. Aseta kaasuvipu kylmäkäynnistysasentoon.
4. Tartu toisella kädellä turvakytkimeen ja toisella kädellä käynnistyskahvaan. Vedä kah-
vasta hitaasti, kunnes tunnet vastusta. Vedä sitten käynnistyskahvasta voimakkaasti.
Älä päästä irti kahvasta vaan palauta se hallitusti takaisin alkuasentoon.
5. Kun moottori on käynyt noin 15 sekuntia (tai kylmällä ilmalla pidempään), käännä kaa-
suvipu käyntiasentoon.
6. Kun käynnistät kuuman moottorin uudelleen, aseta kaasuvipu käyntiasentoon ja nouda-
ta sitten kohdan 4 käynnistysohjeita.
7. Sammuta moottori vapauttamalla turvakytkin ja työntämällä kaasuvipu STOP-asentoon.
Moottorin sammuttua aseta punainen bensiinivipu KIINNI-asentoon.
Leikkuukorkeuden säätäminen
Säädä leikkuukorkeus tarkoitukseen sopivaksi. Älä yritä lyhentää ruohoa liikaa kerralla,
vaan leikkaa mieluummin sama kohta useampaan kertaan. Leikkuukorkeutta säädetään
yhdellä vivulla. Sammuta laite ja nosta sitä hieman vivun kohdalta. Vedä vipua ulospäin ja
siirrä sitä eteenpäin, jos haluat lisätä leikkuukorkeutta, taaksepäin, jos haluat laskea leik-

11
Leikkuuterät
Tarkista ennen jokaista käyttökertaa ja sen jälkeen, että terä ja sen kiinnityspultit ja käyttö-
akseli eivät ole vahingoittuneet tai kuluneet liikaa. Älä koskaan yritä suoristaa vääntynyttä
terää. Vaihda vaurioitunut, kulunut tai vääntynyt terä niin pian kuin mahdollista uuteen.
Käytä ainoastaan alkuperäisiä varaosia.
VAROITUS: Vääntyneestä tai viallisesta terästä johtuva tärinä voi aiheuttaa leikkuriin pysy-
viä vahinkoja. Työskentely äärimmäisen kuluneella terällä lisää polttoaineen kulutusta ja voi
johtaa tapaturmiin, mikäli terä irtoaa ruohonleikkurista. Ruohonleikkauksen aikana esiinty-
vä kova tärinä on selvä merkki teriin liittyvistä ongelmista.
Terän teroittaminen
Parhaan leikkaustuloksen varmistamiseksi toimita terät teroitettaviksi ja tasapainotettaviksi
vähintään kerran vuodessa jälleenmyyjän tai edustajan valtuuttamaan huoltopisteeseen.
Terän irrotus
Käytä asianmukaisia suojakäsineitä terän käsittelyn aikana mahdollisten tapaturmien es-
tämiseksi. Irrota sytytystulpan hattu ja kallista leikkuria takaapäin katsottuna oikealle. Pidä
kiinni terästä toisella kädellä ja avaa teräruuvi kiinto- tai hylsyavaimella.
Terän asennus
Käytä asianmukaisia suojakäsineitä terän käsittelyn aikana mahdollisten tapaturmien es-
tämiseksi. Irrota sytytystulpan hattu ja kallista leikkuria takaapäin katsottuna oikealle. Tar-
kista, että kaikki terän osat (terä, kiila, teräkiinnike, ruuvit ja aluslevyt) ovat paikallaan, puh-
taita ja hyvässä käyttökunnossa.
Sijoita terä kannattimelle ja tarkista terän ja terälaippojen oikea kohdistus ja vastaavuus.
Terän täytyy olla asetettu tarkasti kannattimelleen. Kiristä kaikki osia kiinnittävät ruuvit.
Suorita lopullinen tarkastus silmämääräisesti niin, että kaikki osat ovat paikallaan ja kohdis-
tettuna ennen kiinnityspulttien lopullista kiristämistä kiintoavaimella. Pidä samalla terästä
hyvin kiinni toisella kädelläsi (käytä suojakäsineitä tapaturmien välttämiseksi).
Sytytystulppa
Tarkista sytytystulppa 5 ensimmäisen käyttötunnin jälkeen ja sen jälkeen aina 25 käyttötun-
nin välein. Irrota sytytystulpan hattu kiertämällä ja irrota sen jälkeen sytytystulppa mukana
toimitetulla avaimella. Poista tulpasta karsta kupariharjalla ja tarkasta välys rakotulkilla
(välyksen tulee olla 0,7 mm). Aseta puhdistettu sytytystulppa takaisin paikalleen ja kiristä
huolellisesti. Aseta viimeiseksi sytytystulpan hattu paikalleen.
Jos sytytystulppa on kulunut tai viallinen, vaihda se samantyyppiseen tai moottorille sopi-
vaan uuteen sytytystulppaan. Pyydä tarvittaessa lisätietoja laitteen jälleenmyyjältä.

12
Ilmansuodattimen puhdistaminen
Likainen ja huonokuntoinen ilmansuodatin alentaa ruohonleikkurin suorituskykyä ja mootto-
rin käyttöikää. Lisäksi laitteen käynnistäminen vaikeutuu. Säännölliset tarkastukset ovat tä-
män takia tärkeitä erityisesti jos leikkuria käytetään pölyisissä olosuhteissa. Tarkasta ja
puhdista ilmansuodatin vähintään 25 käyttötunnin välein.
Irrota ilmansuodatinkotelon kansi ja irrota varovaisesti suodattimen vaahtopatruuna. Puh-
dista patruunaa pienellä määrällä lämmintä vettä sekä muutamalla tipalla pesunestettä,
kunnes patruuna on puhdas, rasvaton ja pölytön. Huuhtele suodatinpatruuna puhtaalla ve-
dellä ja tämän jälkeen purista varovaisesti nihkeäksi. Anna patruunan kuivua täysin kuivak-
si.
Puhdista ilmansuodatinkotelon kansi ja sisäosa puhtaalla, nukkaamattomalla liinalla. Levitä
tasainen kerros öljyä suodatinpatruunan ulkopuolelle harjalla (voit käyttää puhdasta moot-
toriöljyä tätä tarkoitusta varten). Aseta suodatinpatruuna koteloonsa ja ilmansuodatinkote-
lon kansi takaisin paikalleen. Varmista, että osat on asennettu oikein. Jos suodatinpatruuna
on vaurioitunut tai erittäin likainen, se on vaihdettava.
Moottoriöljyn vaihtaminen
Öljy tulee vaihtaa ensimmäisen kerran 5 käyttötunnin jälkeen, sitten joka 25 käyttötunnin
välein tai ainakin kerran vuodessa.
1. Anna moottorin käydä ulkona useita minuutteja, jotta öljy notkistuu. Varo laitteen kuu-
mia osia!
2. Irrota sytytystulpan hattu ja öljyntäyttökorkki.
3. Kallista ruohonleikkuria takaapäin katsottuna oikealle ja anna kaiken öljyn valua
asianmukaiseen astiaan.
4. Käännä leikkuri pystyasentoon ja lisää uutta öljyä.
HUOM! Hävitä jäteöljy paikallisten määräysten mukaisesti. Öljyn valuttaminen maahan tai
sekoittaminen muuhun jätemateriaaliin on kielletty.

14
INLEDNING
Vi gratulerar Dig till valet av denna ESPINA-produkt av god kvalitet! Vi hoppas att
apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att
apparaten används på ett säkert sätt bör du komma ihåg att läsa
bruksanvisningen före apparaten tas i bruk. Vid oklara situationer eller om
problem uppstår, ta kontakt med återförsäljaren eller importören. Vi önskar dig
säkert och angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
-Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de
övervakas eller undervisas om säker användning av produkten och förståelse för de därav
resulterande farorna. Barn får inte leka med apparaten. Rengöring och
användarunderhåll får inte utföras av barn utan uppsikt.
-Bekanta dig med apparatens funktion.
-Läs och var säker på att du förstår innehållet i bruksanvisningen och symbolerna på ma-
skinen. Lär känna användningen och begränsningar såväl som möjliga risker med denna
apparat.
-Bekanta dig med kontrollerna och hur man korrekt använder dem. Lär dig hur man
snabbt stannar apparaten och frikopplar kontrollerna.
-Försök inte använda apparaten innan du är helt insatt i dess användning och hur man
undviker missöden och/eller olyckor och/eller skada på egendom.
-Använd aldrig maskinen i dålig sikt eller belysning.
-Starta eller kör aldrig motorn i ett slutet utrymme. Avgaserna är giftiga och innehåller
kolmonoxid, som är en luktfri och dödligt giftig gas. Använd denna maskin endast i ett
välventilerat utrymme utomhus.
-Använd inte maskinen när du är påverkad av droger, alkohol eller mediciner då de kan
påverka din förmåga att använda den korrekt.
-Bär lämplig klädsel. Bär kraftiga långbyxor, stövlar och skyddshandskar. Bär inte löst sit-
tande kläder, kortbyxor eller någon slags smycken. Skydda långt hår så att det är ovanför
axelhöjd. Håll håret, kläderna och handskarna på avstånd från rörliga delar. De kan
fastna i apparatens rörliga delar.
-Kontrollera alltid maskinen innan du startar den. Håll skyddsanordningar på plats och i
funktionsdugligt skick. Kontrollera att alla bultar och muttrar m.m. är ordentligt åt-
dragna.
-Använd aldrig maskinen om den är i behov av reparation eller i dåligt skick. Byt ut ska-
dade, saknade eller defekta delar innan den används. Säkerställ att inget bränsleläckage
förekommer. Håll maskinen i gott arbetsskick.
-Använd inte maskinen om motorn inte stängs av och startas korrekt. En bensindriven ma-
skin som inte kan styras med motorbrytaren är farlig och måste bytas.
SE

15
-Ta för vana att kontrollera att alla inställningsnycklar har avlägsnats från maskinen och
dess användningsområde innan den startas. En nyckel som lämnats kvar i roterande de-
lar kan medföra personskada.
-Var uppmärksam, se på vad du gör och använd maskinen med sunt förnuft.
-Sträck dig inte. Använd inte maskinen om du är barfota eller bär sandaler eller liknande
lätta skor. Använd skyddsskor som skyddar fötterna och förbättrar fotfästet på hala un-
derlag. Stå stabilt och i god balans hela tiden. Det gör det lättare att kontrollera maski-
nen vid oväntade situationer.
-Undvik oavsiktlig igångsättning. Säkerställ att motorbrytaren står i OFF-läge före trans-
port av maskinen eller innan underhåll eller service på enheten påbörjas. Att transportera
eller utföra underhåll eller service med brytaren i ON-läge inbjuder till olyckor.
-Bränsle är ytterst lättantändlig och ångorna kan explodera vid antändning. Vidta säker-
hetsåtgärder när du hanterar bränsle för att minska riskerna för svåra personskador.
-Använd en godkänd bränslebehållare vid påfyllning eller tömning av bränsletanken och
utför det i ett rent och väl ventilerat område utomhus. Rök inte, undvik gnistor, öppen
låga och andra antändningskällor nära området när du fyller på bränsle eller använder
maskinen. Fyll aldrig på bränsle inomhus.
-Håll jordade, ledande föremål såsom verktyg på avstånd från icke isolerade, spänningsfö-
rande delar och anslutningar för att undvika gnistbildning eller överslag. Sådana förete-
elser kan antända bränsleångor eller -gaser.
-Stäng av motorn och låt den svalna innan du fyller bränsletanken. Ta aldrig av tanklocket
eller fyll på bränsle när motorn är igång eller om den är varm. Använd inte maskinen om
du vet att bränslesystemet läcker.
-Lossa tanklocket sakta för att släppa ut eventuellt övertryck i tanken.
-Överfyll aldrig bränsletanken (bränslenivån får inte vara över den övre markeringen).
-Sätt tillbaka alla tanklock och lock på behållarna ordentligt och torka bort spillt bränsle.
Använd inte maskinen om inte tanklocket sitter fast ordentligt.
-Undvik antändningskällor nära spillt bränsle. Starta inte motorn efter ett bränslespill,
utan flytta maskinen bort från området där spillet inträffade och undvik antändningskäll-
or tills bränsleångorna har avdunstat.
-Förvara bränslet i behållare som är speciellt konstruerade och godkända för detta ända-
mål.
-Förvara bränslet i ett svalt, väl ventilerat utrymme och på säkert avstånd från gnistor,
öppen låga och andra antändningskällor.
-Förvara aldrig bränslet (eller en maskin med bränsle i tanken) inomhus där bränsleång-
orna kan nå en gnista, öppen låga eller andra antändningskällor (som t.ex. en varmvat-
tenberedare, pannor, klädtorkar eller liknande). Låt motorn kallna innan den ställs undan
för förvaring i ett slutet utrymme.

17
DELAR
FÖRBEREDELSER
Packa upp apparaten och kontrollera att ingen del saknas. Kontakta återförsäljaren ome-
delbart om någon del saknas eller är skadad. Bortskaffa förpackningsmaterialet enligt lo-
kala bestämmelser.
Montering
Apparaten levereras omonterad av förpackningstekniska skäl enligt bilden nedan. Montera
apparaten enligt bilderna nedan.
1. Driftreglage (inte på denna modell)
2. Säkerhetsbrytare (OPC)
3. Gasspak
4. Bakskydd
5. Bränsletank
6. Luftfilter
7. Tändstift
8. Ljuddämpare
9. Oljepåfyllningslock och mätsticka
10. Höjdjusteringsspak
11. Uppsamlingspåse

18
Fäst den lägre skjutstången med bultar. Sätt först dit den lägre bulten.
Fäst den övre skjutstången.
Sätt fast säkerhetsbrytarens vajer. Lossa bromsspaken från höger öppning, luta den framåt
och sänk den mot gräsklipparen. Skjut in vajeränden i öppningen i spaken och sätt tillbaka
spaken i handtagets öppning.
Sätt dit startsnöret enligt bilden.
Sätt fast uppsamlingspåsen. Lyft bakskyddet med ena handen. Tryck in uppsamlingspåsens
krokar i stången.

20
vändning. Om maskinen är skadad ska den repareras före användning. Många olyckor
beror på dåligt underhållna apparater.
- Håll motorn och ljuddämparen rena från gräs, löv, överflödigt fett och kolavlagringar för
att minska risken för brand.
- Ös eller spruta inte vatten eller annan vätska på maskinen. Håll handtagen torra och
rena. Rengör handtagen efter varje användning.
- Iaktta tillbörliga avfallshanteringslagar och -bestämmelser för olja för att skydda miljön.
- Förvara maskinen utom räckhåll för barn när den inte används. Låt inte en person som
inte är insatt i maskinens användning eller dessa anvisningar använda den.
- Stäng av motorn och se till att alla rörliga delar har stannat innan du rengör, kontrollerar
eller justerar maskinen och tömmer uppsamlingspåsen. Se före allt underhållsarbete all-
tid till att motorbrytaren är i läge OFF. Ta loss tändstiftshatten och håll den på avstånd
från tändhatten för att förhindra oavsiktlig igångsättning.
- Luta gräsklipparen till höger eller bakåt bakifrån sett när du ska kontrollera underredet
så att inte oljan rinner in i fel motordelar. Luta aldrig gräsklipparen när motorn är igång.
- Endast auktoriserad underhållspersonal får utföra underhåll på maskinen och ska an-
vända originalreservdelar. På så sätt säkerställer man att maskinen fungerar säkert.
- Använd alltid maskinen bakifrån, gå och stå aldrig framför maskinen när motorn är
igång. Dra aldrig maskinen mot dig, utan skjut den alltid ifrån dig.
- Om maskinen träffar ett främmande föremål ska du stanna motorn, ta loss tändstiftshat-
ten, kontrollera hela maskinen för eventuella skador och reparera dem innan maskinen
startas och används på nytt.
- Lämna aldrig användningsplatsen och lämna inte gräsklipparen utan tillsyn när motorn
är igång.
- Stäng alltid av motorn om arbetet avbryts eller du går från en plats till en annan.
- Håll dig borta från dikeskanter och undvik sådant som kan få gräsklipparen att välta.
- Kör alltid försiktigt i sluttningar och arbeta i tvärgående riktning (aldrig rakt i en upp- el-
ler nedförsbacke). Använd inte apparaten i mycket branta sluttningar (lutning max. 20˚).
- Använd inte apparaten efter regn, på daggvåt gräsmatta eller i dålig belysning.
- Töm området som ska klippas på sten, grenar och andra hinder innan du börjar klippa. Se
till att andra människor, barn och djur är på säkert avstånd (minst 14 m) från arbetsom-
rådet.
- Begränsa drifttimmarna för att minska exponeringen för vibrationer och ta pauser då och
då för att minimera påfrestningen och vila dina händer.
