ETT Megakick Tahiti User manual

120-050
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Betrieb: DC 12 V
Str maufnahme: max. 8 A
Ausgangsleistung: 4 x 40 W
Ausgangsspannung: max. 12 V
Impedanz: 4 Ω Lautsprecher
Frequenzgang: 20 – 20000 Hz
Frequenzbereich (Radi ): 87.5 – 108.0 MHz (FM)
522 – 1620 kHz (MW)
Trennschärfe: 50 kHz (FM), 450 kHz (MW)
Zwischenfrequenz: 10.7 MHz (FM), 450 kHz (MW)
Empfindlichkeit: 2.8 µV bei (S/N) = 30 dB
Signal/Rausch-Verhältnis (S/N): 50 dB
Übersprechdämpfung: 20 dB
Bedienungsanleitung
Aut radi mit MP3-Spieler „Megakick Tahiti“
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Aut radi s gratulieren!
Mit dieser Wahl haben Sie sich für ein Pr dukt
entschieden, welches ansprechendes Design
und durchdachte technische Features gek nnt
vereint.
Lesen Sie bitte die f lgenden Bedienhinweise
s rgfältig durch und bef lgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
k mmen!
Leistungsmerkmale
•Spielt MP3 v n SD-Card der MP3-Spieler per USB ab.
•30 Sender speicherbar (jeweils 18 FM und 12 AM).
•Viele Radi datensystemfunkti nen (RDS-EON).
•Elektr nisches Antisch cksystem.
•Abnehmbares Bedienungsfeld als Diebstahlschutz.
Sicherheitshinweise
•Überprüfen Sie v r Inbetriebnahme das Gerät auf Beschädigungen, s llte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•Der Einbauwinkel muss unter 30° sein.
•Das Gerät keinen mechanischen Belastungungen der Feuchtigkeit aussetzen.
•Das Gerät, wegen der Durchlüftung, nicht abdecken und v r direkter S nneneinstahlung schützen.
•Reinigen Sie das Gerät mit einem weichen tr ckenen Tuch.
•Wichtig! S llten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller der eine
Fachwerkstatt instandsetzen.
•Lassen Sie das Verpackungsmaterial nicht achtl s liegen, Plastikf lien / -tüten, Styr p rteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
1

120-050
2
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung

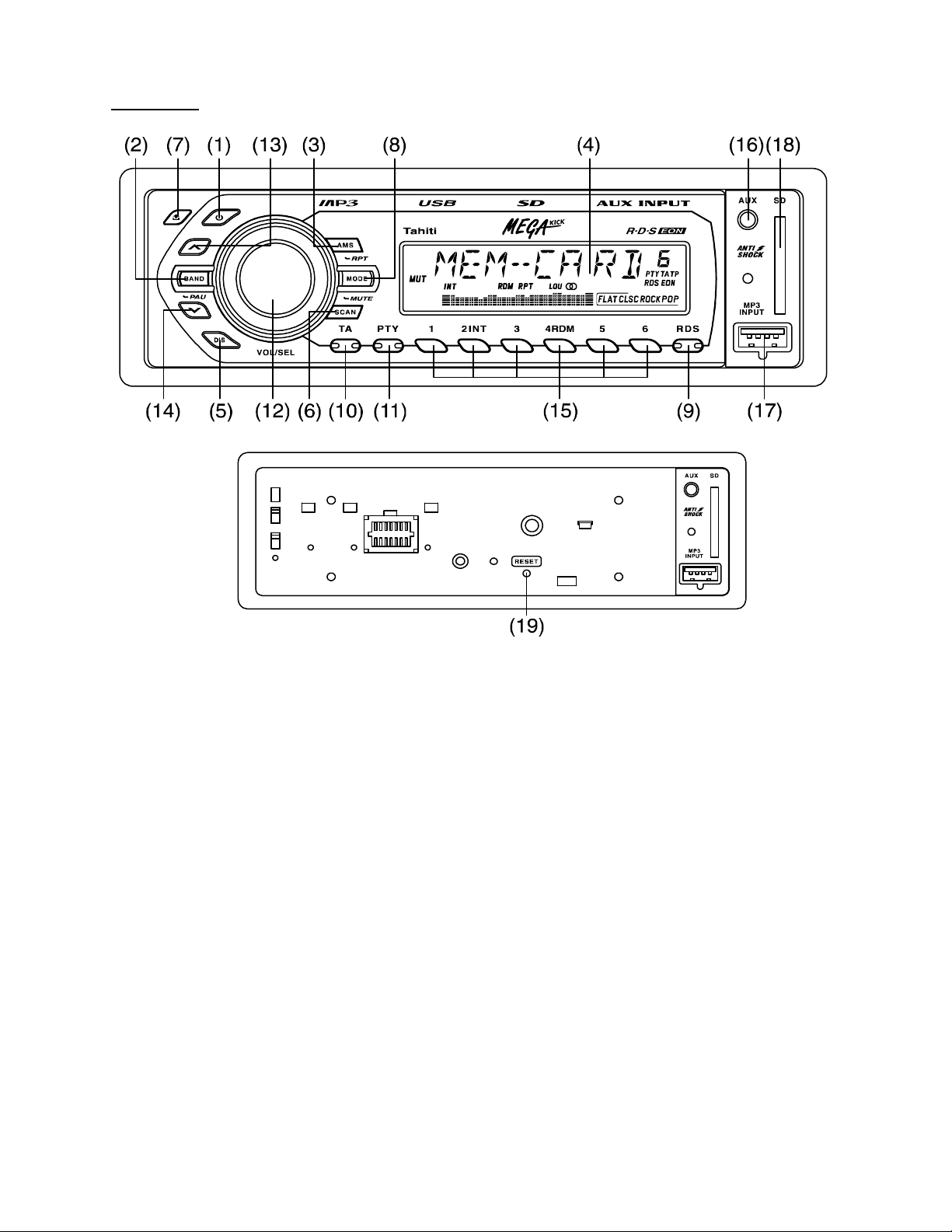

Funktionen:
1. POWER: Ein- / Aus-Schalter.
2. BAND: a) Umschalter für die Frequenzbereiche: FM1, FM2, FM3, MW1 der MW2. Der jeweils aktive
Bereich wird auf dem Display dargestellt. b) Pausentaste beim Abspielen v n MP3.
3. AMS ~ RPT: a) AS = Die 6 stärksten Sender der Regi n werden aut matisch abgespeichert, danach
wechselt die Funkti n des Kn pfes aut matisch zu PS = Die 6 gespeicherten Sender werden
nacheinander im Abstand v n 5 s angesteuert. Drückt man den Kn pf [3] länger als 2 s wird der
Speicherv rgang (AS) wiederh lt. b) Wiederh lt das aktuelle Lied beim Abspielen v n MP3.
4. LCD: Auf dem Bildschirm werden jeweils die aktiven Senderfrequenzen und Funkti nen angezeigt.
5. DIS: a) Aktiviert die Anzeige v n Sendernamen, Frequenzbereich und Frequenz, die aktuelle Zeit, Name
des Pr grammtyps und Nummer des Liedes mit Spielzeit, s weit diese Inf rmati nen verfügbar sind. b)
Einstellung der Uhrzeit = Den Kn pf [5] gedrückt halten, bis die Platzhalter der Ziffern erscheinen und
blinken. Jetzt kann man mit VOL/SEL [12] die Stunde (im Uhrzeigersinn drehen) und die Minuten (gegen
den Uhrzeigersinn drehen) einstellen.
6. SCAN: Aut matische Sendersuche durch alle Frequenzbereiche. Die empfangbaren Sender werden im
Abstand v n 5 s angesteuert. Die Suche kann beim gewünschten Sender abgebr chen werden, in dem
man den Kn pf [6] n chmals drückt.
7. PANEL RELEASE: Taste zum Ablösen des Bedienungsfeldes.
8. MOD ~ MUTE: a) Umschalter. Durch kurzes Drücken der Taste aktiviert man nacheinander die
Funkti nen RADIO  USB-Laufwerk  SD-Card-Laufwerk  Hilfseingang für externes Audi gerät wie
CD-Spieler (AUX)  RADIO  ... b) Drückt man die Taste für mehr als 2 s wird die Stummschaltung
aktiviert bzw. deaktiviert.
9. RDS: Aktiviert die RDS-Funkti nen. PS = Der Name des aktuellen Senders wird übertragen. TP = Der
aktuelle Sender bietet Verkehrsfunk an. AF = Aut matisches Wechseln der Empfangsfrequenz, wenn das
Signal zu schwach wird. S llte keine Alternativfrequenz verfügbar sein, blinkt das RDS-Symb l. EON =
Ermöglicht den Empfang v n Verkehrsfunk, selbst wenn der gewählte Sender keinen eigenen hat. REG
ON/REG OFF = Um sich auf regi nale Radi sender zu beschränken, drückt man RDS [9] länger als 2 s.
Es erscheint dann REG ON auf dem Display. Um diese Funkti n zu deaktivieren drückt man wieder [9]
für 2s bis REG OFF auf dem Display erscheint.

120-050
3
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung
10. TA: Ein- / Aus-Schalter der Funkti n Verkehrsdurchsage. Wenn der gewählte Sender das TP-Signal
überträgt der durch EON verlinkt ist, wird das laufende Pr gramm der das Abspielen v n MP3 für die
Verkehrsdurchsage unterbr chen. Ferner wird für die Zeit der Durchsage die Lautstärke des Radi s
erhöht.
11. PTY: Umschalter zur Auswahl einer Sparte (Schaltung: POP M  NEWS  Aus  POP M). Bei der
Sendersuche wird dann berücksichtigt, wenn eine entsprechende Pr grammkennung übertragen wird.
Wird kein Sender mit dieser Kennung gefunder erscheint NO PTY auf dem Display.
12. VOL/SEL: a) Anschalten, wenn sich das Radi im Standby-Betrieb befindet. b) Regulierung v n
Lautstärke, Tiefen, Höhen, Balance und Lautstärkenverteilung v n Fr nt- und Hecklautsprecher. Jedes
Drücken v n VOL/SEL [12] schaltet wie f lgt weiter VOLUME  BASS  TREBLE  BALANCE 
FADER  VOLUME. c) Funkti nswahlschalter der Audi einstellungen TA  MASK  RETUNE  DSP 
LOUD  SCROLL  BEEP  STEREO/MONO  DX/LOCAL  TA. d) Einstellung der Uhrzeit.
13. ^ : a) Im Radi betrieb wird auf dem aktuellen Frequenzband der nächste Sender angesteuert. b) Im
MP3-Betrieb wird das nächste Lied abgespielt.
14. v : a) Im Radi betrieb wird auf dem aktuellen Frequenzband der v rherige Sender angesteuert. b) Im
MP3-Betrieb wird das v rherige Lied abgespielt.
15. RDM 1 - 6: a) Hier können die 6 durch AMS [3] gespeicherten Sender einzeln wieder aufgerufen
werden. Um einen bestimmten aktuellen Radi sender abzuspeichen drückt man einfach einen
gewünschten K pf v n 1 bis 6 länger als 2 Sekunden, dann ist dieser Sender gespeichert. b) Im MP3-
Betrieb haben diese Knöpfe f lgende Funkti n. 2 = Alle Titel werden für 10 s angespielt; 4 = Die Titel
werden in zufälliger Reihe abgspielt; 5 = Titelsuche -10 (abwärts); Titelsuche +10 (aufwärts).
16. AUX: Anschluss für ein externes Audi gerät, wie CD-Spieler der MP3-Spieler. Der Eingang wird
angesteuert mit MOD [8].
17. MP3 INPUT: USB-Anschluss für einen MP3-Spieler der Datenspeicher. Der Eingang wird angesteuert
mit MOD [8].
18. SD: SD-Card-Einschub für SD-Speicherkarten. Der Eingang wird angesteuert mit MOD [8].
19. RESET: Rücksetzen in die Werkseinstellung (befindet sich unter dem Bedienungsfeld). Alle Speicher
werden gelöscht. Es empfielt sich diese Funkti n nach der Installati n und bei an rmalen Betrieb des
Radi s einzusetzen.
Der Funktionswahlschalter / Lautst rkenregler VOL/SEL [12]:
1. Durch einfaches Drehen dieses Schalters regelt man die Lautstärke des Radi s.
2. Durch mehrfaches Antippen des Schalters werden f lgende Funkti nen durchlaufen, die dann durch Drehen
des Schalters reguliert werden können: Lautstärke  Tiefen  Höhen  Balance  Lautstärkenverwaltung
Lautstärke. Die aktuelle Funkti n wird auf dem Display angezeigt.
3. Drückt man den Schalter länger als zwei Sekunden, k mmt man in ein anderes Einstellungsmenü. Man kann
dann wie beschrieben die gewünschten Einstellungen v rnehmen. Durch erneutes Drücken des Drehschalter
[12] für länger als zwei Sekunden k mmt man zum jeweils nächsten Menüpunkt.

120-050
4
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung
3.1 TA SEEK/TA ALARM (Verkehrsmeldungen)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. In der
Betriebsart TA SEEK schaltet das Gerät aut matisch auf einen andere Sender um, wenn der aktuelle keine
Verkehsmeldungen überträgt der das Signal zu schwach wird. In der Betriebsart TA ALARM erf lgt keine
aut matische Umschaltung, s ndern es wird nur ein Signalt n gegeben.
3.2 MASK DPI/MASK ALL (Maskieren)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. In der
Betriebsart MASK DPI werden bei der Sendersuche alle Sender ign riert, die einen anderen PI-C de haben.
In der Betriebdart MASK ALL, werden alle Sender ign riert, die einen anderen PI-C de haben der deren
RDS-Signal zu schwach ist.
3.3 RETUNE-L/S (Einstellungsintervall für TA SEEK)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. Bei
RETUNE-L wird der nächste Sender nach 180 Sekunden gesucht. Bei RETUNE-S nach 45 Sekunden.
3.4 AUDIO-DSP (Entzerrer)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. Es
f lgende Möglichkeiten POP M, ROCK M und CLASS-FLAT M.
3.5 LOUD ON/OFF (Lautheit)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. Bei LOUD
ON werden bei geringer Lautstärke die Höhen und Tiefen stärker bet nt.
3.6 SCROLL 1 / SCROLL 2
Die Anzeigen auf dem Display laufen entweder v n links nach rechts (SCROLL 1) der v n rechts nach links
(SCROLL 2).
3.7 BEEP ON/OFF (Tastentöne)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. Bei BEEP
ON ertönt bei jedem Tastendruck ein Bestätigungssignal. (Diese Funkti n gibt es nicht in jedem M dell)
3.8 STEREO/MONO
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten.
3.9 DX/LOCAL (Empfangsm dus)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funkti nen hin- und herschalten. Im DX
M dus werden auch nach weit entfernten Sendern gesucht. Im LOCAL M dus nur nach regi nalen.
RDS-Funktionen:
RDS ist ein digitales Inf rmati nssystem, dessen Signale auf UKW-Frequenzen übertragen werden. Es
ermöglicht Radi stati nen Zusatzinf rmati nen zu übermitteln.
AF (Alternativfrequenzen):
Ist der AF-M dus aktiv, s wird ständig die Signalstärke des aktuellen Senders und der v n
Alternativfrequenzen überprüft. Der M dus wird durch Drücken v n RDS [9] aktiviert.
Längeres Drücken schaltet zusätzlich den Regi nalm dus ein, d.h. es werden nur Sender mit gleichem PI-
C de berücksichtigt. Auf dem Display erscheint die Meldung REG ON.
TA (Verkehrsmeldungen) [10]:
Ist der TA-M dus aktiv, werden Radi sendungen der auch die Wiedergabe anderer Medien unterbr chen,
s bald eine Verkehrsmitteilung erf lgt. Außerdem erscheint ein Hinweis auf dem Display.
PTY-Kn pf (Pr grammtyp) [11]:
Ist der PTY-M dus aktiv verläuft die Sendersuche gemäß den v n Ihnen festgelegten V reinstellungen.

120-050
5
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung
Das Ansteuerung von Datein auf Speichermedien:
Ansteuern kann man die verschiedenen P rts mit MOD [8].
Wenn MP3-Datein v n SD- der USB-Datenträgern abgespielt werden, dann sind f lgende Funkti nen aktiv.
•Mit den Schaltern [13] und [14] kann man zur v rherigen der zur nächsten Datei springen.
•Mit AMS [3] kann man auf Titelnummern- (TRK SCH)  Datei- (FILE SCH)  Zeichensuche (CHAR
SCH) umstellen.
•Durch Drehen v n VOL/SEL [12] kann man jeweils die Eingabe bei TRK SCH, FILE SCH und CHAR SCH
machen.
Achtung: SD- der USB-Datenträger s llten durch einen C mputer f rmatiert sein, um pr blemfrei v n der
S ftware des Radi s erkannt zu werden! MP3-Dateien mit einer Bitrate unter 128 kbps werden unter Umständen
nicht erkannt!
Installation:
1. Lösen Sie die Schrauben und nehmen Sie den Befestigungsrahmen ab.
2. Setzen Sie den Befestigungsrahmen und setzen ihn in den Einschub im Armaturenbrett.
3. Biegen Sie die Metallkrallen des Befestigungsrahmens, s weit das v nnöten ist.
4. Schliessen Sie alle Kabel an das Radi und schieben es anschließend in den Rahmen.

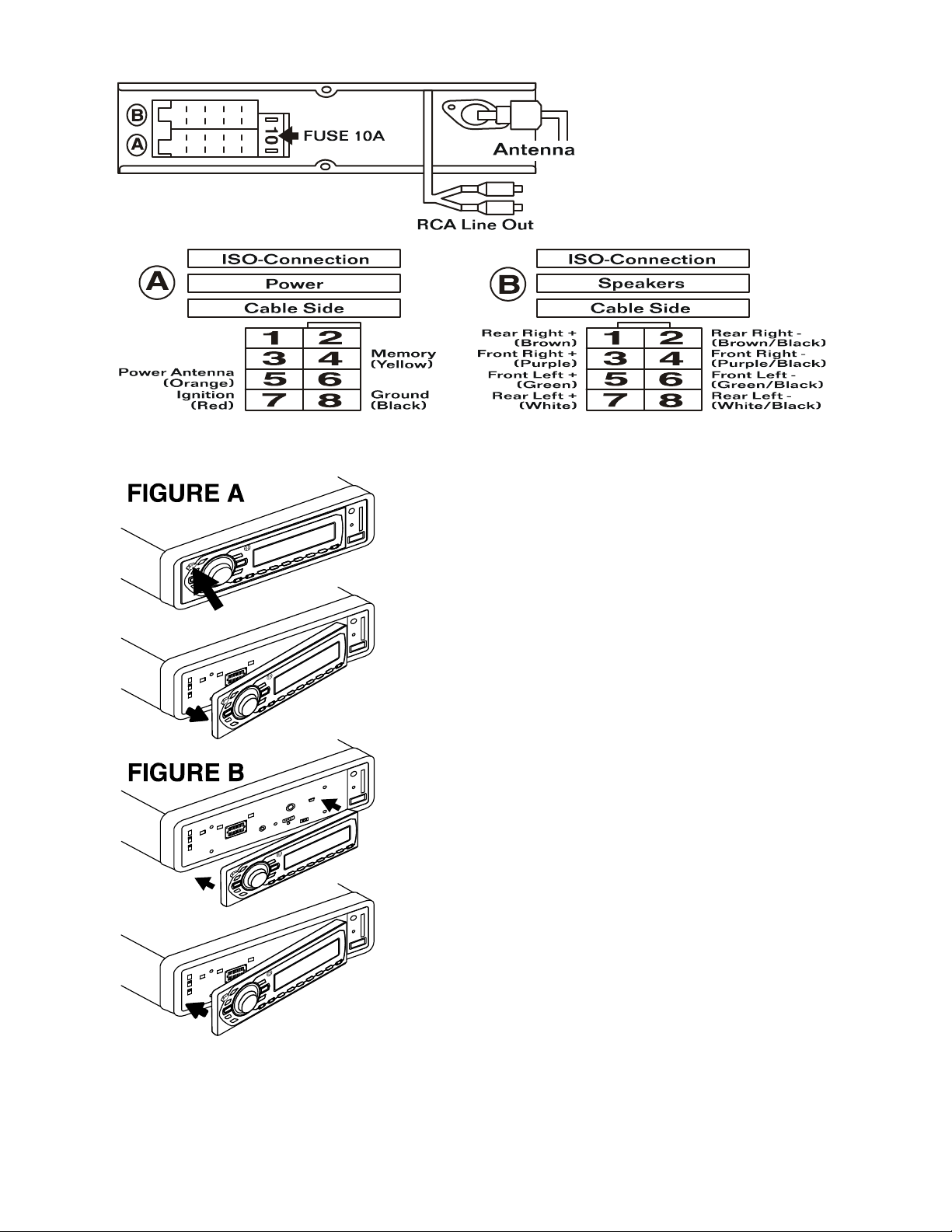

Anschlussterminals POWER (A) und SPEAKER (B) :
•A4: Datenspeicher (12V) {gelb} mit zwischengeschalteter 8 A Sicherung
•A5: Antennenausgang { range}
•A7: Str mzufuhr (12V) {r t} / Verbindung mit der Zündung und zwischengeschalteter 1 A Sicherung
•A8: Erdung {schwarz}
•B1: Lautsprecher (+) hinten rechts {braun}
•B2: Lautsprecher (-) hinten rechts {braun/schwarz}
•B3: Lautsprecher (+) v rn rechts {vi lett}
•B4: Lautsprecher (-) v rn rechts {vi lett/schwarz}
•B5: Lautsprecher (+) v rn links {grün}
•B6: Lautsprecher (-) v rn links {grün/schwarz}
•B7: Lautsprecher (+) hinten links {weiß}
•B8: Lautsprecher (-) hinten links {weiß/schwarz}

120-050
6
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck der Vervielfältigung nur mit ausdrücklicher Genehmigung
FIGURE A: Entfernen Sie das Bedienfeld, wenn Sie das Fahrzeug für
längere Zeit parken und während der Installati n des Radi s, indem
Sie auf PANEL RELEASE [7] drücken und es abziehen.
FIGURE B: Setzen Sie das Bedienfeld wieder ein, indem Sie es
zuerst rechtsseitig ansetzen und dann linksseitig einrasten.

120-050
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der Vervielfältigung nur mit
ausdrücklicher Genehmigung
Technical Specifications:
Operati n: DC 12 V
Current C nsumpti n: max. 8 A
Output P wer: 4 x 40 W
Output V ltage: max. 12 V
Impedance: 4 Ω speaker
Frequency Resp nse: 20 – 20000 Hz
Frequency Range (Radi ): 87.5 – 108.0 MHz (FM)
522 – 1620 kHz (MW)
Channel Step: 50 kHz (FM), 450 kHz MW)
Intermediate Freq.: 10.7 MHz (FM), 450 kHz (MW)
Sensitivity: 2.8 µV at (S/N) = 30 dB
Signal/N ise-Rati (S/N): 50 dB
Stere Separati n: 20 dB
Reference Manual
Car Radi including MP3-Player „Megakick Tahiti“
Preface
Dear Cust mer,
we like t c ngratulate y u n the
purchase f y ur new car radi !
Y u have ch sen a pr duct which
c mbines deliberate technical features
with an appealing design.
Please read this manual c nscienti usly
and carry ut the given instructi ns bef re
and while y u are using y ur new device.
Capability Characteristics
•Plays MP3 fr m SD-cards r MP3-player by an USB-p rt.
•30 stati ns mem ry ( 18 f r FM and 12 f r AM).
•Many Radi Data System functi ns (RDS-EON).
•Electr nic anti sh ck system.
•Detachable fr nt panel against theft.
Security Advices
•Bef re using the device, please check it f r any p ssible damages. In case f damage d n t perate it.
•The bracket f r dashb ard m unting must be under 30°.
•The device may n t bec me subject f mechanical stress and sh uld n t be exp sed t humidity.
•T be c nsiderate f the ventilati n d n t c ver the device and pr tect it fr m direct s lar radiati n.
•Clean the device with a dry and s ft cl th nly.
•Cauti n! Sh uld the device itself get damaged, please let the repair t the manufacturer r t a qualified
service agent.
•Please disp se packaging materials pr perly and d n t let children play with it.
•The device itself is n t a t y. D n t let children play with it t .
7

120-050
8
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der
Vervielfältigung nur mit ausdrücklicher Genehmigung
Functions:
1. POWER: On- / Off-switch.
2. BAND: a) T ggle f r the frequency bands: FM1, FM2, FM3, MW1 r MW2. The current band will be
displayed. b) Pause butt n during the playback f MP3.
3. AMS ~ RPT: a) AS = The 6 str ngest stati ns are saved aut matically. After this the functi n f this
butt n changes t PS = The 6 saved stati ns will be c nsecutively called every 5 s. Press butt n [3] f r
m re than 2 s t repeat the saving pr cess (AS). b) Repeats the current titles during the playback f
MP3.
4. LCD: The current stati n frequency and all active functi ns are displayed n the screen.
5. DIS: a) Activates the display f stati n name, frequency band and frequency, the current time, name f
the pr gram type and number f the current titles with playing time if this inf rmati n is available. b)
Adjustment f the cl ck = Keep butt n [5] pressed until the flashing empty digits appear. N w use
VOL/SEL [12] t adjust the h ur (by turning cl ckwise) and the minutes (by turning c unter cl ckwise).
6. SCAN: Aut matic stati n search thr ugh all frequency bands. The available stati ns will be called f r 5 s
each. Press butt n [6] again in case the scanning sh uld st p.
7. PANEL RELEASE: Butt n t release the c ntr l panel fr m the radi .
8. MOD ~ MUTE: a) T ggle. By pressing this butt n f r sh rt times c nsecutively the f ll wing functi ns
will be activated  USB-p rt  SD-Card-p rt  Auxiliary input f r an external audi device like a CD-
player (AUX)  RADIO  ... b) Press this butt n f r m re than 2 s activates r deactivates the muting.
9. RDS: Activates the RDS-functi ns. PS = The name f the current stati n will be displayed. TP = The
current stati n ffers traffic messages. AF = Aut matic tuning f the receiving frequency if the signal is
bec ming weak. If n alternative frequency is available the RDS-Symb l is flashing. EON = The
enhanced ther netw rks all ws the receiving f traffic messages even if the current stati n has n ne.
REG ON/REG OFF = T restrict the receiving stati ns t regi nal nes press RDS [9] f r m re than 2 s.
REG ON appears n the screen. F r deactivating this functi n again press [9] f r m re than 2 until REG
OFF appears n the screen.

120-050
9
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der
Vervielfältigung nur mit ausdrücklicher Genehmigung
10. TA: On- / Off-switch f the functi n traffic news. If the desired stati n is transmitting the TP-signal r is
linked with EON the current pr gram will be interrupted in case f traffic news. F r the durati n f the
interrupti n the s und level f the radi will be increased.
11. PTY: T ggle f r ch sing a pr gram type (Switching mechanism: POP M  NEWS  Off  POP M).
During a stati n search the transmitted PTY c de will be c nsidered if there is any. If there is n stati n
which sends a PTY c de the display sh ws NO PTY.
12. VOL/SEL: a) Turn the radi n when it is in standby m de. b) Adjusting f v lume, bass, treble, balance
and fader f fr nt- and rear speakers. Every push n VOL/SEL [12] switches the menu as f ll ws
VOLUME  BASS  TREBLE  BALANCE  FADER  VOLUME. c) Functi n selecti n f the audi
adjustments TA  MASK  RETUNE  DSP  LOUD  SCROLL  BEEP  STEREO/MONO 
DX/LOCAL  TA. d) Set up f the cl ck.
13. ^ : a) Tunes t the next stati n n this frequency band during radi perati n. b) Skips t the next title
during MP3- perati n.
14. v : a) Tunes t the previ us stati n n this frequency band during radi perati n. b) Skips t the
previ us title during MP3- perati n.
15. RDM 1 - 6: a) Calls back the 6 stati ns saved by AMS [3] ne by ne. F r saving a certain radi stati n
press ne f the mem ry butt ns 1 t 6 f r m re than 2 s. The current stati n is saved then. b) During
MP3- perati n the butt ns have the f ll wing functi ns. 2 = All titles will be called f r 10 s; 4 = The
titles playbacks in rand m rder; 5 = Title search -10 (d wn); Title search +10 (up).
16. AUX: C nnect r f r an external audi device like CD-player r MP3-player. The p rt will be addressed
with MOD [8].
17. MP3 INPUT: USB-c nnect r f r a MP3-player r a mem ry stick. The p rt will be addressed with MOD
[8].
18. SD: SD-Card-sl t f r SD-mem ry cards. The p rt will be addressed with MOD [8].
19. RESET: Reset the fact ry setting (is situated under the fr nt panel). Every adjustment will be deleted. It
is rec mmended t use this functi n after the initial installati n and when abn rmal perati n ccurs.
The Function Selector / Volume Control (VOL/SEL) [12]:
1. By simple turning the r tary switch c ntr l the v lume f the radi .
2. By multiple pushing the switch get the f ll wing switching mechanism: V lume  bass  treble  balance
fader  v lume. All functi ns can be adjusted by turning the r tary switch and will be displayed n the
screen.
3. Press the butt n f r m re than 2 s t enter an ther adjustment menu. All these items here can be adjusted
as described ab ve. Skip t the next item by pressing the switch [12] f r m re than 2 s.

120-050
10
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der
Vervielfältigung nur mit ausdrücklicher Genehmigung
3.1 TA SEEK/TA ALARM (Traffic Ann uncements)
By turning the butt n [12] y u can t ggle between the tw functi ns. In the m de TA SEEK the device
searches f r an ther stati n aut matically when the current ne d es n t send TA-inf rmati n r is getting
weak. In the m de it will n t search aut matically but gives an alarm signal.
3.2 MASK DPI/MASK ALL (Masking)
By turning the butt n [12] y u can t ggle between the tw functi ns. In the m de MASK DPI all stati ns
with ut a PI-C de will be ign red during a search. In the m de MASK ALL all stati ns with ut a PI-C de and
a weak RDS-signal will be ign red.
3.3 RETUNE-L/S (Skip Interval f r TA SEEK)
By turning the butt n [12] y u can t ggle between the tw functi ns. With RETUNE-L the next stati n will
be addressed after 180 sec nds. With RETUNE-S after 45 sec nds.
3.4 AUDIO-DSP (Equalizer)
By turning the butt n [12] y u can t ggle between the f ur functi ns. There are the f ll wing p ssibilities
POP M, ROCK M und CLASS-FLAT M.
3.5 LOUD ON/OFF (L udness)
By turning the butt n [12] y u can t ggle between the tw functi ns. With LOUD ON bass and treble will be
emphasized at a l w v lume level.
3.6 SCROLL 1 / SCROLL 2
The displayed messages n the screen m ve either fr m left t (SCROLL 1) r fr m right t left (SCROLL 2).
3.7 BEEP ON/OFF (Key S unds)
By turning the butt n [12] y u can t ggle between the tw functi ns. With BEEP ON y u will hear a s und
every time push a butt n. (N t available f r every m del)
3.8 STEREO/MONO
T ggle between the tw functi ns by turning the switch [12].
3.9 DX/LOCAL (Receive m de)
T ggle between b th functi ns by turning the switch [12]. In DX m de the stati n search includes l ng
distance scanning. In LOCAL m de nly regi nal stati n will be c nsidered.
RDS-Function:
RDS is a digital inf rmati n system which signals are transmitted n FM-frequency. It all ws br adcasting
stati ns t transfer additi nal inf rmati n.
AF (Alternative Frequencies):
Is the AF-m de active the radi c nstantly check the signal strength f the current stati n and the alternative
stati ns. Y u can activate this m de by tapping n the butt n RDS [9].
By pressing the butt n l nger y u can activate the regi nal c de additi nally which means the device nly
c nsider stati ns with the same PI-c de. REG appears n the display.
TA (Traffic Ann uncements) [10]:
If the TA-m de is active an inc ming traffic ann uncement will break int br adcasting features r the
playback f ther media. Furtherm re a hint appears n the display.
PTY (Pr gram Type) [11]:
Is the PTY-m de active the stati n search w rks acc rding t the individual adjustment.

120-050
11
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der
Vervielfältigung nur mit ausdrücklicher Genehmigung
The control of files on data storage media:
Address the different p rts with MOD [8].
When MP3-files n SD- r USB- data st rage media sh uld be played the f ll wing functi ns are active.
•With the butt ns [13] and [14] skip t the previ us r next file.
•With AMS [3] switch track number- (TRK SCH)  file- (FILE SCH)  character search (CHAR SCH).
•By turning VOL/SEL [12] make the input f TRK SCH, FILE SCH and CHAR SCH.
Attenti n: SD- r USB-data st rage media sh uld be f rmatted by a c mputer t be rec gnized with ut
pr blems by the radi ’s s ftware! Pr bably MP3-files with a bitrate under 128 kbps will n t be rec gnized by the
radi !
Installation:
1. Release the screws and rem ve the frame f the radi .
2. Insert the frame f the radi int the drawer f the dashb ard.
3. Bend the metal claws f the frame as much as necessary.
4. C nnect all cable t the radi and push it int the frame subsequently.
5. C nnecti n terminals POWER (A) and SPEAKER (B) :
•A4: Mem ry (12V) {yell w} with interc nnected 8 A fuse
•A5: Antenna utput { range}
•A7: p wer supply (12V) {red} / c nnected with car igniti n and interc nnected 1 A fuse
•A8: Gr und {black}
•B1: Speaker (+) rear right {br wn}
•B2: Speaker (-) rear right {br wn/black}
•B3: Speaker (+) fr nt right {purple}
•B4: Speaker (-) fr nt right {purple/black}
•B5: Speaker (+) fr nt left {green}
•B6: Speaker (-) fr nt left {green/black}
•B7: Speaker (+) rear left {white}
•B8: Speaker (-) rear left {white/black}

120-050
12
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig Nachdruck der
Vervielfältigung nur mit ausdrücklicher Genehmigung
FIGURE A: Rem ve the radi panel when y u park the car f r a
l nger time and during the installati n pr cess by pressing PANEL
RELEASE [7] and pulling it ff.
FIGURE B: Reattach the radi panel by inserting the right side first
and then pushing the left side until the panel snaps in.
570-D5N803-03
