Exile XTec12 User manual

XTec12 Thin Mount Subwoofer Owner’s Manual
Guide d’utilisation du haut-parleur d’extrêmes
graves à montage peu profond XTec12
ENG
FR
Models: XT12
© 2006 Exile Car Audio • www.exileaudio.com XTec Thin Mount Subwoofer Manual
Vacuum Formed dustcap:
This oversized dustcap acts as a crossbrace for the cone. This allows the woofer’s cone to keep
it original shape for rock solid output and low distortion.
Low proFiLe rubber surround:
The surround is specifically designed to maximize cone area to provide excellent bass transients.
The low profile reduces its front clearance in installations.
uLtra rigid and Light cone:
The ultra rigid and light cone is comprised of woven composite material. This allows for excellent
efficiency to maximize your amplifier’s power.
2.0” oFc high temperature Voice coiL:
Featuring FORCE technology all voice coils are wound with premium grade OFC copper it can
handle 400 watts of RMS power and peaks of 800 watts.
progressiVe Linear spider:
Carefully engineering in conjunction with the surround, the spider provides the suspension for
the moving assembly. This makes it impossible for your Exile woofer to bottom out, or become
uncentered during high excursion.
inner stacked motor structure:
Front, back plate, and the magnet structure are all located within the basket housing. Final
mounting depth is 4 inches. The motor is optimized to be used in very small enclosures.
cast aLuminum basket:
The mass of the basket acts as a heatsink to remove heat from the voice coil of the driver. It also
features TURBINE technology of strategically placed venting to vastly increase the thermal power
handling of the motor assembly.
bouchon anti-poussière Formé sous Vide :
Ce bouchon anti-poussières surdimensionné agit comme un renforcement croisé pour le cône. Cela
permet au cône du haut-parleur de graves de conserver sa forme d’origine pour une sortie solide
comme le roc et une faible distorsion.
pourtour en caoutchouc peu encombrant :
Le pourtour est conçu spécifiquement pour maximiser la zone du cône afin de fournir d’excellents sons
transitoires pour les basses. Le profil peu encombrant réduit le dégagement frontal pour l’installation.
cône Léger et uLtra-rigide :
Le cône léger et ultra-rigide est composé de matériaux composites tissés. Cela offre une excellente
efficacité pour maximiser la puissance de votre amplificateur.
bobine mobiLe hautes températures oFc 2,0 po :
Intégrant la technologie FORCE, toutes les bobines mobiles sont fabriquées avec du cuivre OFC de
qualité supérieure ; elles peuvent gérer 400 watts de puissance R.M.S. ainsi que des pics de 800 watts.
suspension Linéaire progressiVe :
Grâce à une fabrication attentive et à son pourtour, cette suspension offre le soutien nécessaire pour
l’ensemble mobile. Il est ainsi impossible pour votre haut-parleur de graves de s’écrêter ou de se
décentrer lors d’une course élevée.
structure de moteur à piLe interne :
La plaque avant et arrière ainsi que la structure de l’aimant se trouvent toutes dans le boîtier de
l’enceinte. La profondeur de montage finale est de 4 pouces. Le moteur est optimisé pour être utilisé
dans de très petits boîtiers.
enceinte en aLuminium couLé :
La masse de l’enceinte agit comme un radiateur pour supprimer la chaleur de la bobine mobile du
circuit d’attaque. Elle intègre également la technologie TURBINE consistant en un système d’évents
positionnés de manière stratégique pour augmenter fortement le traitement de la puissance thermique
de l’ensemble moteur.

Xtec12 thin mount subwooFer owner’s manuaL
guide d’utiLisation du haut-parLeur d’eXtrêmes graVes à montage peu proFond Xtec12
© 2006 Exile Car Audio • www.exileaudio.com XTec Thin Mount Subwoofer Manual
1.
2.
3.
4.
5.

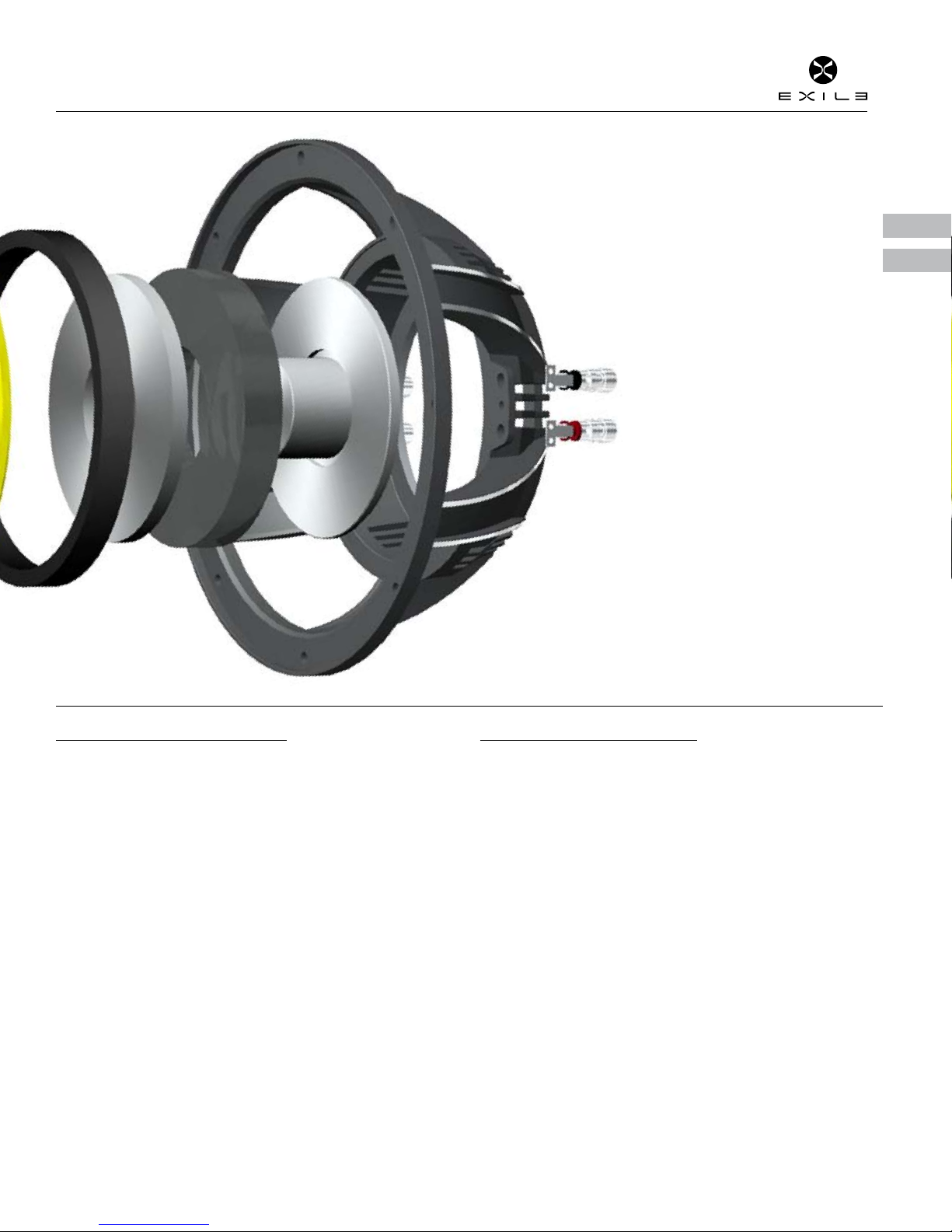

XTec12 BREAKDOWN:
1. Vacuum Formed dustcap:
This oversized dustcap acts as a crossbrace for the cone. This allows the woofer’s cone to
keep it original shape for rock solid output and low distortion.
2. Low proFiLe rubber surround:
The surround is specifically designed to maximize cone area to provide excellent bass
transients. The low profile reduces its front clearance in installations.
3. uLtra rigid and Light cone:
The ultra rigid and light cone is comprised of woven composite material. This allows for
excellent efficiency to maximize your amplifier’s power.
4. 2.0” oFc high temperature Voice coiL:
Featuring FORCE technology all voice coils are wound with premium grade OFC copper it can
handle 400 watts of RMS power and peaks of 800 watts.
5. progressiVe Linear spider:
Carefully engineering in conjunction with the surround, the spider provides the suspension for
the moving assembly. This makes it impossible for your Exile woofer to bottom out, or become
uncentered during high excursion.
6. inner stacked motor structure:
Front, back plate, and the magnet structure are all located within the basket housing. Final
mounting depth is 4 inches. The motor is optimized to be used in very small enclosures.
7. cast aLuminum basket:
The mass of the basket acts as a heatsink to remove heat from the voice coil of the driver. It
also features TURBINE technology of strategically placed venting to vastly increase the thermal
power handling of the motor assembly.
1. bouchon anti-poussière Formé sous Vide :
Ce bouchon anti-poussières surdimensionné agit comme un renforcement croisé pour le cône. Cela
permet au cône du haut-parleur de graves de conserver sa forme d’origine pour une sortie solide
comme le roc et une faible distorsion.
2. pourtour en caoutchouc peu encombrant :
Le pourtour est conçu spécifiquement pour maximiser la zone du cône afin de fournir d’excellents
sons transitoires pour les basses. Le profil peu encombrant réduit le dégagement frontal pour
l’installation.
3. cône Léger et uLtra-rigide :
Le cône léger et ultra-rigide est composé de matériaux composites tissés. Cela offre une excellente
efficacité pour maximiser la puissance de votre amplificateur.
4. bobine mobiLe hautes températures oFc 2,0 po :
Intégrant la technologie FORCE, toutes les bobines mobiles sont fabriquées avec du cuivre OFC de
qualité supérieure ; elles peuvent gérer 400 watts de puissance R.M.S. ainsi que des pics de 800
watts.
5. suspension Linéaire progressiVe :
Grâce à une fabrication attentive et à son pourtour, cette suspension offre le soutien nécessaire pour
l’ensemble mobile. Il est ainsi impossible pour votre haut-parleur de graves de s’écrêter ou de se
décentrer lors d’une course élevée.
6. structure de moteur à piLe interne :
La plaque avant et arrière ainsi que la structure de l’aimant se trouvent toutes dans le boîtier de
l’enceinte. La profondeur de montage finale est de 4 pouces. Le moteur est optimisé pour être utilisé
dans de très petits boîtiers.
7. enceinte en aLuminium couLé :
La masse de l’enceinte agit comme un radiateur pour supprimer la chaleur de la bobine mobile
du circuit d’attaque. Elle intègre également la technologie TURBINE consistant en un système
d’évents positionnés de manière stratégique pour augmenter fortement le traitement de la puissance
thermique de l’ensemble moteur.

ENG
FR
© 2006 Exile Car Audio • www.exileaudio.comXTec Thin Mount Subwoofer Manual
7.
6.
Xtec12: “tec” stands For technoLogy
The XTec12 thin mount subwoofer is designed using state of the art engineering, technology and
materials that are available today. The “TEC” is short for Technology, because this woofer is loaded
with it. Here are the three key “TEC” ingredients of the XTec12:
SLIM technology: The XTec12 mounts in an amazing 4 inches of depth. Its perfect for behind
pickup seats, center consoles, and other tight spaces. The subwoofer is also optimized for
insanely small boxes for maximum install flexibility.
TURBINE technology: Our commitment to making Exile products ultra reliable. Heat is any
subwoofer’s number one enemy, so removing heat from the subwoofer’s motor is critical to its
reliability. Exile subwoofers have undergone hours of thermal analysis by Exile engineers. The result
is an engineered system of carefully designed and placed vents that work in conjunction with the
cast aluminum basket. The vents wick heat away, and the cast aluminum basket actually serves
as a heatsink for the entire motor structure. This improves power handling and reliability, and
ultimately, it defeats the enemy: Heat!
FORCE technology: Our commitment to making Exile subwoofers deliver deep, high output,
and ultra transient bass. The XTec12 features a robust 2” voice coil that allows the voice coil to
dissipate more heat and have better control over the moving mass of the cone assembly.
Xtec12 : «tec» signiFie technoLogie
Le haut-parleur d’extrêmes graves à montage peu profond XTec12 est conçu en utilisant les techniques
de fabrication, la technologie et les matériaux les plus performants sur le marché. «TEC» est l’abréviation
de Technologie car ce haut-parleur de graves en est rempli. Voici les trois principaux ingrédients «TEC»
du XTec12 :
Technologie SLIM : Le XTec12 se monte en une profondeur exceptionnellement réduite de 4 pouces.
Il est parfait pour être installé derrière les sièges d’une camionnette, les consoles centrales ou dans
d’autres emplacements réduits. Le caisson d’extrêmes graves est également optimisé pour des boîtiers
extrêmement petits afin d’offrir une flexibilité maximale lors de l’installation.
Technologie TURBINE : Notre engagement à rendre les produits Exile extrêmement fiables. La chaleur
est l’ennemi numéro 1 de tout caisson d’extrêmes graves. Supprimer la chaleur du moteur du caisson
d’extrêmes graves est donc un élément clé de sa fiabilité. Les caissons d’extrêmes graves Exile ont
subi des heures d’analyse thermique sous la surveillance des ingénieurs Exile. Le résultat obtenu est un
système d’évents fabriqués et positionnés avec soin qui s’associe à l’enceinte en aluminium coulé. Les
évents éliminent la chaleur et l’enceinte en aluminium coulé sert en fait de radiateur pour l’ensemble de
la structure du moteur. Cela améliore la puissance admissible et la fiabilité tout en permettant de vaincre
l’ennemi suprême : la chaleur !
Technologie FORCE : Notre engagement à faire en sorte que les caissons d’extrêmes graves Exile
fournissent un niveau sonore profond et élevé ainsi que des basses ultra-transitoires. Le XTec12
comprend une bobine mobile résistante de 2 po qui permet à la bobine mobile de dissiper une plus
grande quantité de chaleur et d’avoir un meilleur contrôle sur la masse mobile de l’ensemble du cône.
Xtec12 thin mount subwooFer owner’s manuaL
guide d’utiLisation du haut-parLeur d’eXtrêmes graVes à montage peu proFond Xtec12

LIMITED WARRANTY
Exile warrants this product to be free from defects in material and workmanship under normal use for a period of two years from date of original purchase when purchased from an Authorized Exile Dealer. If the product is labeled B
Stock/Refurbished and purchased from an Authorized Exile Dealer, it is warranted for 90 days from date of purchase, regardless of place of installation. Should service be necessary under this warranty for any reason due to manu-
facturing defect or malfunction during the warranty period, Exile will replace or repair (at its discretion) the defective merchandise with equivalent merchandise at no charge. Warranty replacements on B-Stock merchandise may have
cosmetic scratches and blemishes. Discontinued products may be replaced with more current equivalent products. This warranty is valid only for the original purchaser and is not extended to owners of the product subsequent to the
original purchaser. Any applicable implied warranties are limited in duration to a period of the express warranty as provided herein beginning with the date of the original purchase at retail, and no warranties, whether express or implied,
shall apply to this product thereafter. Some states do not allow limitations on implied warranties, therefore these exclusions may not apply to you. This warranty gives you specific legal rights; however you may have other rights that
vary from state to state. This warranty is only valid within the USA, for warranties outside of the USA consult the appropriate international distributor.
EXILE CAR AUDIO
PORTLAND, OR USA
WWW.EXILECARAUDIO.COM
eXiLe subwooFer manuaL
manueL du caisson d’eXtrêmes graVes eXiLe
ENG
FR
© 2006 Exile Car Audio • www.exileaudio.com XTec Thin Mount Subwoofer Manual 12/06 Rev B
DESIGNED AND ENGINEERED IN THE USA
Xtec12
Mounting Depth 4.1 In - 104 mm
Mounting Diameter 11 In - 279 mm
Overall Diameter 12.3 In - 312 mm
Nominal Impedance Single 4 ohm
RMS Power Handling 400 Watts
Peak Power Handling 800 Watts
t/s parameters:
FS 26.4 Hz
RE 3.88 Ohms
QMS 7.41
QES .55
QTS .51
VAS 104.8 Liters
MMS 129.1 Grams
CMS 282 uM/Newton
BL 12.29 Tesla-M
SPL (1w/1m) 87dB
Xmax 24 mm Peak to Peak
Specifications subject to change.
Xtec12 speciFications
boX sizes and buiLding tips
The sizes below are a guidelines according to our in car testing and computer analysis. Don’t
worry if you box is a little larger or smaller than the below recommendations the world will not
come to an end, the sun will come up tomorrow and you will probably won’t hear the difference.
Usually a change of more than .15 Cu.Ft. is needed before even someone with golden ears is able
to hear the difference.
Vented boXes size Vent dia. Vent Length
Xt12 - spL 1.5 1x4” 13”
Xt12 - sQ 2.25 1x4” 15.5”
(All Boxes sizes in CU. FT. and INCLUDE displacement of the subwoofer)
seaLed boXes size
Xt12 - spL .75
Xt12 - sQ 1.5
(Yes, that’s a very small box.)
taiLLes de boîtier et conseiLs de Fabrication
Les tailles ci-dessous sont des recommandations découlant de nos analyses effectuées sur ordinateur et
en conditions réelles dans des voitures. Ne vous inquiétez pas si votre boîtier est un petit peu plus grand
ou plus petit que les recommandations ci-dessous. Ce n’est pas la fin du monde, le soleil continuera
à se lever demain matin et vous n’entendrez probablement pas la différence. Il faut généralement une
variation de plus de 0,15 pied cube avant que la différence puisse être entendue par quelqu’un ayant
une oreille en or !
Xtec12
Profondeur de montage 4.1 po - 104 mm
Diamètre de montage 11 po - 279 mm
Diamètre global 12.3 po - 312 mm
Impédance nominale Single 4 ohm
Puissance R.M.S admissible 400 Watts
Puissance de crête admissible 800 Watts
t/s parameters:
FS 26.4 Hz
RE 3.88 Ohms
QMS 7.41
QES .55
QTS .51
VAS 104.8 Liters
MMS 129.1 Grams
CMS 282 uM/Newton
BL 12.29 Tesla-M
SPL (1w/1m) 87dB
Xmax 24 mm Peak to Peak
