Extol Craft 414122 User manual

Improve your day!

414122

Ponorné čerpadlo na znečištěnou vodu /CZ

Ponorné čerpadlo na znečistenú vodu /SK

Szennyvíz búvárszivattyú /HU

Submersible sewage pump /EN

Tauchpumpe für Schmutzwasser /DE

Původní návod kpoužití

Preklad pôvodného návodu na použitie

Az eredeti használati utasítás fordítása

Translation of the original user's manual

Übersetzung der ursprünglichen Bedienungsanleitung

EXTOL CRAFT

2CZCZ

Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz

Fax: +420 225 277400  Tel.: +420 222 745130

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 8. 1. 2015

 Výkon čerpadla je rozdělen mezi

sací hloubku, výtlačnou výšku

aprůtok. Pro dosažení maximální

výtlačné výšky musí být sací hloub-

ka co nejmenší. Pro maximální

průtok na výstupu musí být sací

hloubka avýtlačná výška co nej-

menší. Průtok čerpadla se úměrně

snižuje se zvyšující se délkou hadice

ahustotou čerpané kapaliny, se

vzrůstajícím výškovým rozdílem

mezi polohou čerpadla akoncem

hadice, průměrem aodporem hadi-

ce, sklesající teplotou vody nebo

poklesem napětí vsíti.

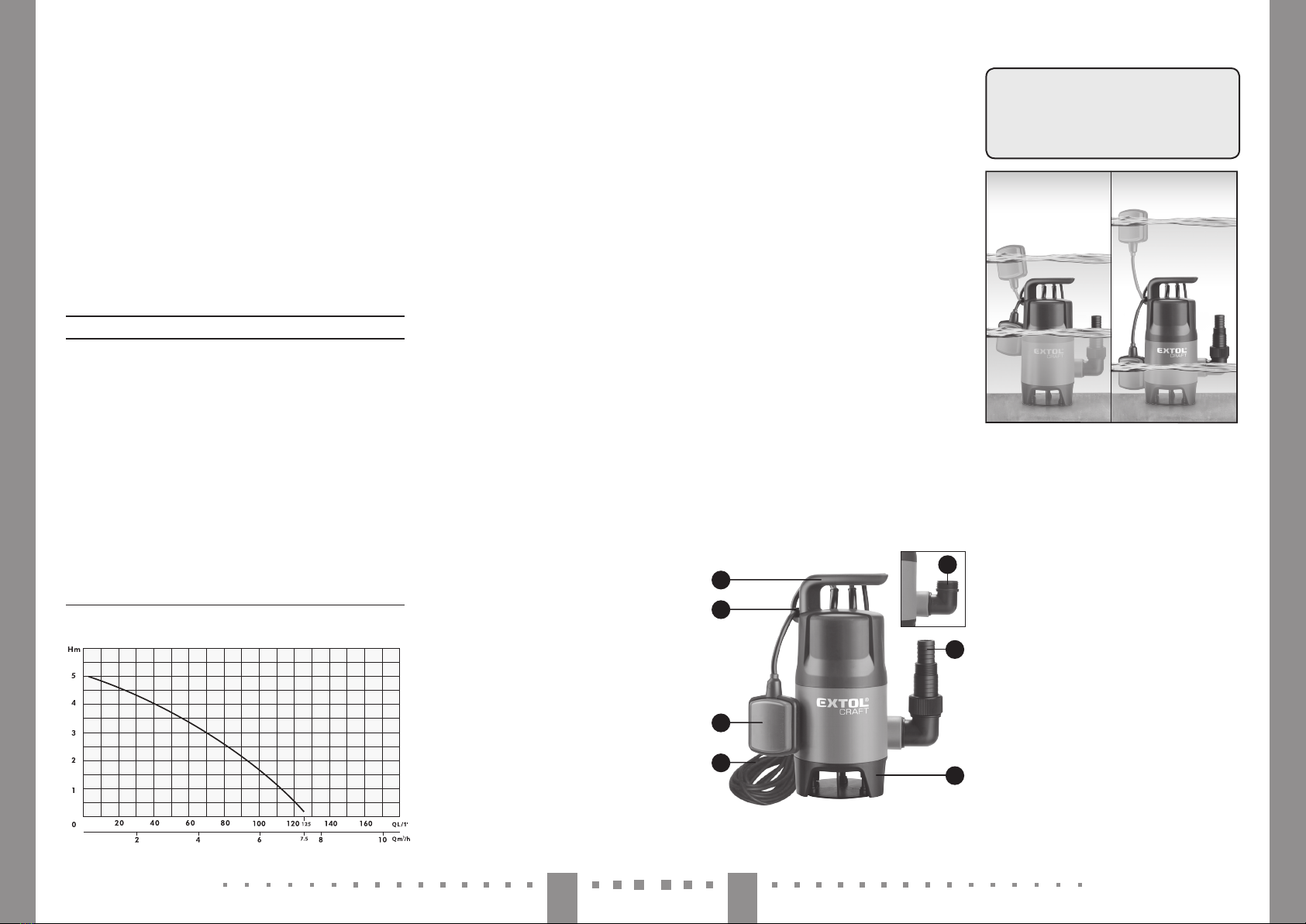

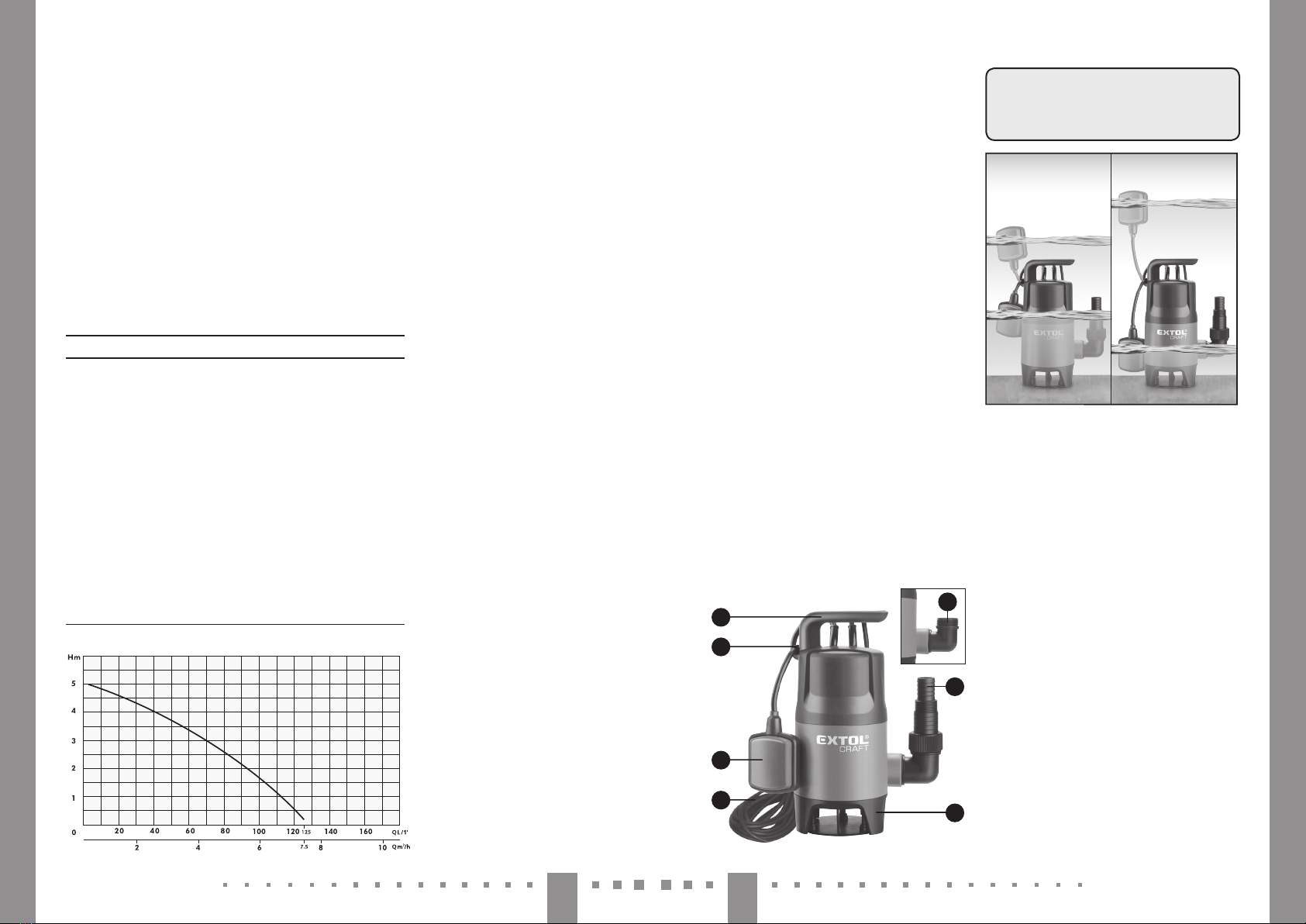

Obr.1

Závislost průtoku vm3za hodinu

na výtlačné výšce vmetrech.

I. Technické údaje

Objednávací číslo 414122

Příkon 400 W

Napájecí napětí/frekvence 220-240 V~50 Hz

Maximální průtok 7500 l/h

Max. výtlačná výška 5 m

Max. hloubka ponoru čerpadla 5 m

Průměry koncovek pro připojení hadice 1 1/4“; 32mm; 1“; 25 mm

Délka napájecího kabelu 10 m

Max. øčástic rozptýlených vkapalině 35 mm

Pro čistou aznečištěnou vodu ANO

Hmotnost (bez kabelu) 3,3 kg

Krytí IPX8

Rozmezí pH čerpané kapaliny 4-9

Teplota čerpané kapaliny 0 <t ≤35°C

Teplota okolního vzduchu 5-35°C

Materiál těla čerpadla plast

II. Charakteristika-účel

použití

•Elektrické ponorné čerpadlo Extol ®Craft 414122 je

určeno kvyčerpávání, odvodňování či přečerpávání vody

při použití vdomácnosti, zahradách či vrekreačních

objektech. Vzhledem květší průchodnosti částic nalézá

uplatnění také při čerpání znečištěné vody. Čerpadlo je

určeno pro čerpací práce menšího rozsahu anedoporu-

čujeme jej dlouhodobě ponechávat včerpané kapalině

např. při dlouhodobém ponoření vodvodňovacích (dre-

nážních) jímkách pro účel řízeného odčerpávání vody při

vzestupu hladiny podzemní vody apod.

Čerpadlo není určeno kčerpání těchto kapalin:

a) hustších ahustých kapalin (např. bahnité vody abahna).

b) kapalin sobsahem vláknitého materiálu či předmětů,

které se mohou navinout na oběžné kolo čerpadla

(např. zjímek odpadních vod).

c) kapalin sobsahem delších tenčích tvrdých předmětů,

které se mohou dostat do prostoru oběžného kola

čerpadla apoškodit jej (např. dřevěné úlomky, hřebí-

ky apod.)

d) kapalin sobsahem abrazivních částic (např. vody

sobsahem písku).

e) pitné vody

Obr. 3

 Nastavitelná délka kabelu plováku

umožňuje vymezit, při jaké výšce hladiny

vody dojde ke spuštění avypnutí

čerpadla, viz obr.2.

STOP

START

STOP

Obr. 2

III. Součásti aovládací

prvky

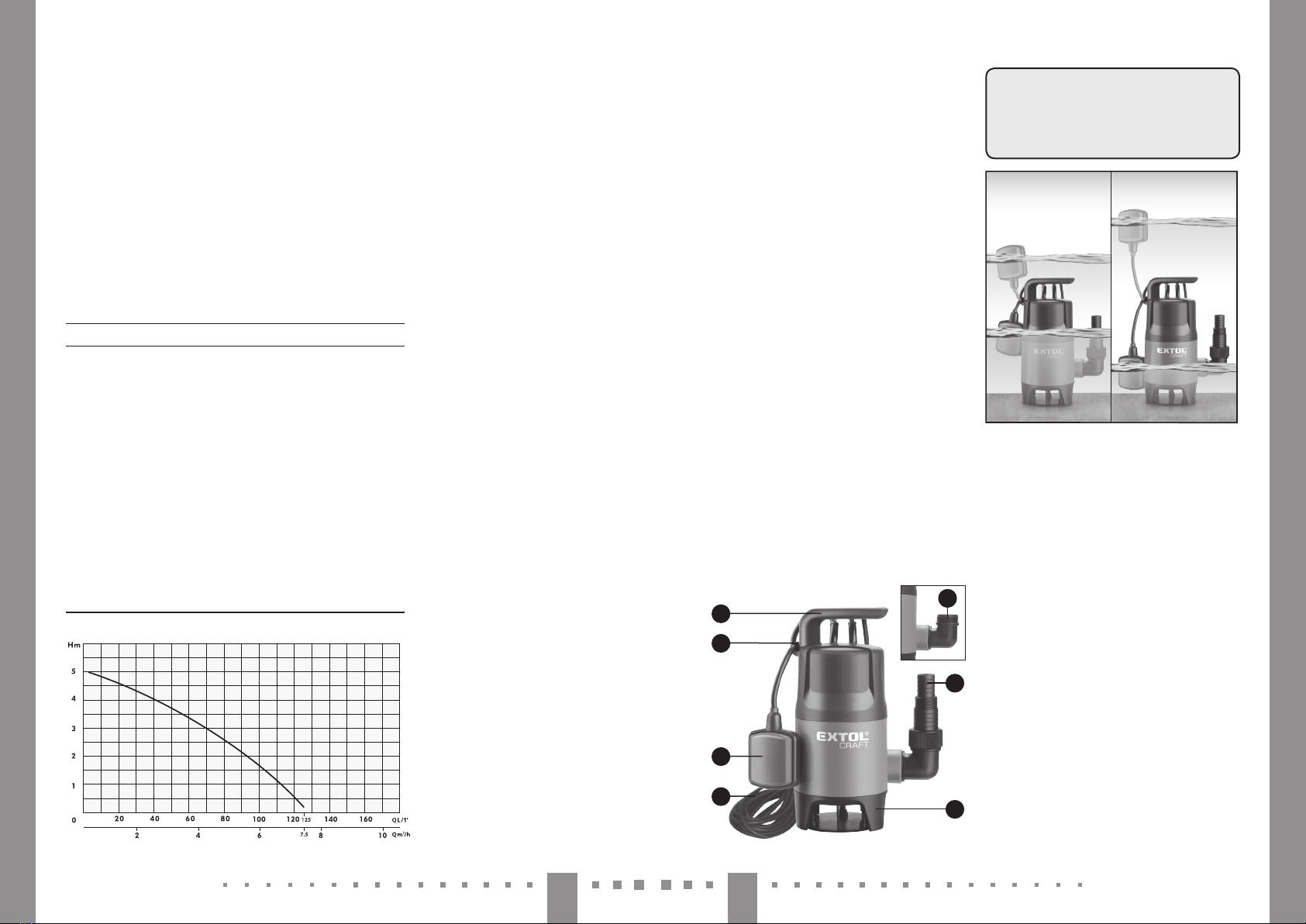

Obr.3, Pozice-popis

1. Madlo pro uchycení závěsného lana čerpadla

a pro přenášení čerpadla

2. Koncovka výstupu (koleno) svnějším závitem 1 1/4“

3. Základna (podstavec) čerpadla

4. Plovákový spínač (plovák)

5. Napájecí kabel

6. Úchyt kabelu plovákového spínače

pro regulaci výšky hladiny

7. Koncovka pro připojení hadice

s průměrem 25 mm; 1“ a 32 mm

EXTOL CRAFT

4CZCZ

 Správné fungování plovákového spínače ověřte

ponořením čerpadla do nádoby svodou arukou

plovák umístěte do horní polohy apostupně

jím pohybujte dolů. Čerpadlo musí příslušně

reagovat zapnutím při zvednutí plovákového

spínače anásledným vypnutím elektromotoru

při klesnutí.

Přesvědčte se také otom, že se plovák

nedotkne čerpadla dříve, než se elektro-

motor vypne.

•Pro správnou funkci plovákového spínače nesmí

být vzdálenost mezi plovákovým spínačem

aúchytem jeho kabelu příliš malá. Popsaný

princip je zobrazený na obr.2.

6. K madlu čerpadla bezpečně přivažte lano

nebo řetěz, na kterém bude čerpadlo

spuštěno do čerpané kapaliny.

Toto lano nebo řetěz musí mít řádově vyšší

nosnost, než je hmotnost čerpadla amusí být

odolný proti účinkům čerpané kapaliny.

Nikdy čerpadlo nespouštějte na přívodním

kabelu.

Obr. 5

V. Provoz čerpadla

UMÍSTĚNÍ DO ČERPANÉ KAPALINY

1. Čerpadlo spusťte do čerpané kapaliny.

a) Čerpadlo umístěte přímo na dno prostoru

zaplněného čerpanou kapalinou. Dno však musí

být pevné, rovné, bez bahnité usazeniny, písku,

kamínků, vláknitého materiálu apod.

b) Dbejte na to, aby dno nebylo hlouběji, než je

předepsaná maximální povolená hloubka ponoru

čerpadla.

•Pokud nejsou splněny všechny výše popsané

podmínky vbodě a) ab), je nezbytné nechat čer-

padlo vkapalině volně zavěšené na laně či řetězu.

Dodržujte však při tom maximální povolenou

hloubku ponoru čerpadla! Čerpaná kapalina však

nesmí obsahovat zakázané složky popsané vkapi-

tole Charakteristika aZásady práce sčerpadlem.

2. Zajistěte čerpadlo ve svislé pracovní poloze

tak, aby nedošlo kjeho pohybu či pádu.

Zajistěte také, aby se napájecí kabel čerpadla

nedostal pod čerpadlo anemohlo tak dojít

kjeho poškození.

•Při instalaci čerpadla zajistěte, aby byl umožněn

volný pohyb plovákového spínače. Zablokování

pohybu plovákového spínače za chodu čerpadla

neumožní jeho vypnutí při poklesu hladiny čerpané

kapaliny amůže tak dojít kchodu čerpadla nasu-

cho, což způsobí jeho poškození.

•Jsou-li vodčerpávaném prostoru rozměrnější

předměty nebo předměty, které mohou negativně

ovlivnit chod čerpadla, před ponořením čerpadla

je odstraňte.

•Čerpadlo vždy umisťujte do svislé polohy, neboť

není určeno pro provoz ve vodorovné poloze.

•Při zavěšování čerpadla zabraňte otáčení kolem

svislé osy avyvarujte se tak případnému poškození

přívodního kabelu.

IV. Před uvedením do

provozu

•UPOZORNĚNÍ

•Před použitím si přečtěte celý návod kpoužití

aponechte jej přiložený uvýrobku, aby se sním

obsluha mohla kdykoli seznámit. Pokud výrobek

komukoli půjčujete nebo jej prodáváte, nezapo-

meňte kněmu přiložit itento návod kpoužití.

Zamezte poškození tohoto návodu.

•Ujistěte se, že napájecí kabel čerpadla je odpojen od

přívodu elektrického proudu.

1. Kontrola

 Proveďte vizuální kontrolu napájecího

kabelu aplovákového spínače, zda nejsou

poškozeny.

Čerpadlo spoškozenou izolací napájecího

kabelu aplovákového spínače atěla plovákové

spínače nepoužívejte azajistěte jeho opravu

vautorizovaném servisu značky Extol®.

 Zkontrolujte, zda jsou čisté vstupy čerpa-

né kapaliny do prostoru oběžného kola,

výstup tlakové vody apomocí prstů pro-

strčených výtlačným otvorem ověřte, zda

se oběžné kolo volně otáčí.

Zkontrolujte také, zda oběžné kolo není opo-

třebované (obroušení zahnutých výstupků na

oběžném kole). Opotřebení oběžného kola se

projevuje nižší výkonností čerpadla.

2. Do drážek zasuňte madlo pro přenášení

azavěšení čerpadla dle obr.1, tak by došlo

kjeho zajištění (zacvaknutí), jinak by

mohlo dojít kpádu čerpadla zavěšeného

za madlo včerpané kapalině.

•UPOZORNĚNÍ

•Po nasazení azajištění madla jej nelze sejmout

zdůvodu zabránění pádu zavěšeného čerpadla

vkapalině při náhodném uvolnění.

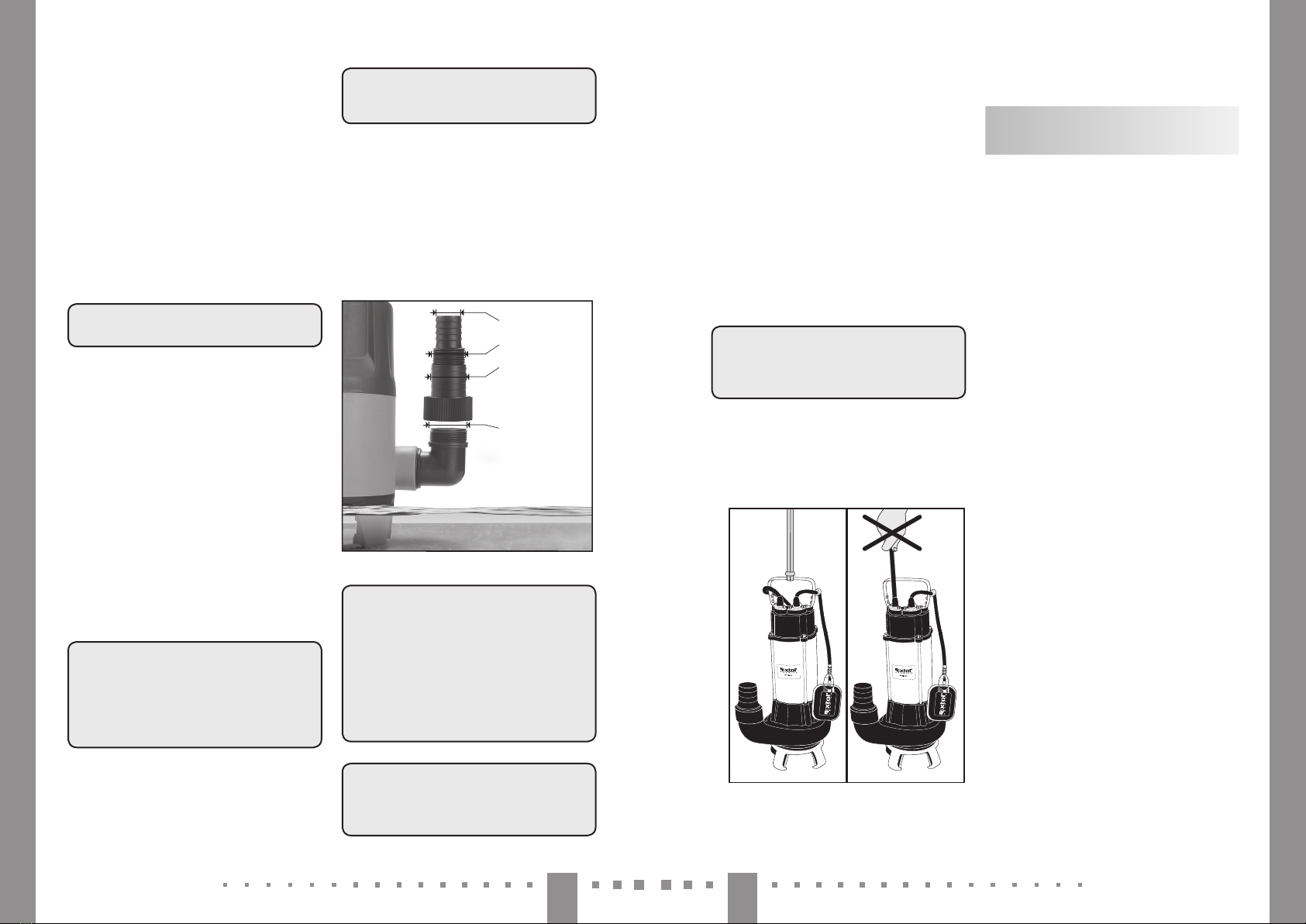

3. Do závitu výtlačného otvoru čerpadla

našroubujte koncovku pro připojení hadi-

ce (obr.4).

 Z důvodu těsnosti doporučujeme závit kon-

covky před zašroubováním několikrát ovinout

teflonovou páskou.

 Části koncovky a;c jsou pro určeny pro bezzá-

vitové připojení výtlačné hadice se zajištěním

hadice prostřednictvím kovových stahovacích

pásků ačásti b; djsou určeny pro připevnění

hadice osazené šroubovacími koncovkami spři-

pojením na závitovou část koncovky čerpadla.

∅1 1/4"

∅32mm

∅1"

∅25mm

Obr. 4

4. Na koncovku nebo do výtlačného otvoru

čerpadla nainstalujte výtlačnou hadici

nebo trubku, jejíž průměr není menší, než

je nejmenší průměr otvoru dodávané kon-

covky kčerpadlu azároveň je zmateriálu,

který je odolný proti účinkům atlaku

čerpané kapaliny (např. zPVC).

5. Přizpůsobte délku kabelu plovákového

spínače výšce hladiny, ve které má dojít

ksamočinnému vypnutí čerpadla.

EXTOL CRAFT

6CZCZ

•Zamezte poškození přívodního kabelu čerpadla.

Místo kontaktu napájecího kabelu sostrou nebo drsnou

hranou oviňte ochranným materiálem ,např. textilií.

•Před vyjmutím čerpadla zčerpané kapaliny,

manipulací či údržbovými pracemi odpojte vid-

lici přívodního kabelu od přívodu elektrického

proudu.

•Čerpadlo nikdy nepřenášejte nebo nezavěšujte

za přívodní kabel nebo kabel plováku.

•Jakékoli zásahy do elektrického příslušenství

či vnitřních částí čerpadla smí provádět pouze

autorizovaný servis značky Extol® (servisní

místa naleznete na webových stránkách vúvodu

návodu).

•Během provozu čerpadla zamezte snížení průto-

kové rychlosti vlivem zmenšení průměru výtlač-

né hadice (např. ohnutím) nebo poškození hadice

ostrými předměty.

•Za provozu čerpadla zajistěte, aby se do čerpané

kapaliny nedostával abrazivní sypký materiál

(např. písek) nebo další nevhodné materiály či

chemikálie.

•Při delším odstavení čerpadla zprovozu nepone-

chávejte čerpadlo včerpané kapalině.

•Čerpadlo mimo provoz neponechávejte vkapali-

ně za mrazu.

Dojde-li ke zmrznutí zbytků čerpané kapaliny včer-

padle, nikdy nepoužívejte krozmražení plamene ani

žádného přímého tepelného zdroje. Čerpadlo pouze

přemístěte do prostoru spokojovou teplotou azmrzlou

vodu nechte roztát. Čerpadlo používejte vrozmezí

teplot čerpané vody aokolního vzduchu uvedených

vtechnických údajích.

•Tento spotřebič mohou používat děti ve věku 8let

astarší, pokud jsou pod dozorem nebo pokud byly

poučeny opoužívání spotřebiče bezpečným způsobem

arozumí případným nebezpečím. Čištění aúdržbu

prováděnou uživatelem nesmějí děti provádět, pokud

nejsou starší 8let apod dozorem. Udržujte spotřebič

ajeho přívod mimo dosah dětí mladších 8let.

Spotřebič mohou používat osoby se sníženými fyzický-

mi, smyslovými či mentálními schopnostmi nebo nedo-

statkem zkušeností aznalostí, pokud jsou pod dozorem

nebo byly poučeny opoužívání spotřebiče bezpečným

způsobem arozumí případným nebezpečím.

Děti si se spotřebičem nesmějí hrát.

ODSTAVENÍ ČERPADLA

1. Čerpadlo odpojte od přívodu proudu, vyjměte

zčerpané kapaliny aponořte jej do nádoby

sčistou vodou.

2. Čerpadlo zapněte ačerpáním čisté vody

důkladně promyjte vnitřní části čerpadla.

3. Čerpadlo odpojte od přívodu proudu avyjměte

jej znádoby svodou.

VI. Čištění aúdržba

•UPOZORNĚNÍ

•Před jakoukoli manipulací sčerpadlem odpojte jeho

přívodní kabel ze zásuvky elektrického napětí.

•Čerpadlo udržujte čisté. Po použití čerpadla je nezbytné

jej důkladně propláchnout čistou vodou azbavit ulpě-

ného materiálu, aby nedošlo kzablokování oběžného

kola aprůchozích otvorů zaschlými nečistotami (viz.

odstavec výše „Odstavení čerpadla“).

•K čištění nepoužívejte organická rozpouštědla, neboť by

došlo kpoškození plastového těla čerpadla.

•Pravidelně kontrolujte opotřebení či poškození všech

částí čerpadla.

•Poškozené díly musí být nahrazeny originálními díly

výrobce.

•V případě potřeby záruční opravy čerpadla se obraťte

na prodejce ukterého jste výrobek zakoupili akterý

zajistí opravu vautorizovaném servisu značky Extol®.

Pro pozáruční opravu se obraťte přímo na autorizovaný

servis značky Extol® (servisní místa naleznete na webo-

vých stránkách vúvodu návodu).

•Čerpadlo žádným způsobem nepřenastavujte pro jiné

účely použití.

ZAPNUTÍ/VYPNUTÍ

•Napájecí kabel čerpadla připojte ke zdroji elektrického

proudu.

•Chod elektromotoru čerpadla je samočinně řízen polo-

hou plovákového spínače vzhledem kvýšce hladiny

čerpané kapaliny, viz obr. 2.

VYPNUTÍ

•Pro potřebu okamžitého vypnutí čerpadla odpojte pří-

vodní kabel od zdroje el. proudu, jinak je chod motoru

zapnuto-vypnuto řízen polohou plovákového spínače.

Poznámka:

•Čerpadlo je vybaveno tepelnou pojistkou, která chrání

elektromotor před přehřátím vdůsledku nedostateč-

ného chlazení pláště čerpadla nebo přetížení elektro-

motoru. Dojde-li kaktivaci tepelné pojistky, čerpadlo

odpojte od přívodu elektrického proudu, odstraňte

příčinu přetížení avyčkejte, až dojde kochlazení moto-

ru. Přítomnost tepelné pojistky čerpadla neopravňuje

obsluhu čerpadlo přetěžovat!

•UPOZORNĚNÍ

•Před vytažením čerpadla zčerpané kapaliny jej vždy

nejprve odpojte od přívodu proudu.

ZÁSADY PRÁCE SČERPADLEM

A BEZPEČNOSTNÍ POKYNY

•Před použitím čerpadla se důkladně seznamte

sjeho správným používáním arespektujte mezní

podmínky pro jeho používání.

•Čerpadlo připojujte do zásuvky vybavené prou-

dovým chráničem FI (RCD) –s vypínacím proude

30 mA zdůvodu ochrany před úrazem elektric-

kým proudem. Tento chránič musí být zabudován do

pevného elektrického rozvodu amusí být před každým

použitím přezkoušen.

•Zásuvku přívodu elektrického proudu chraňte

před vlhkostí apřed zaplavením vodou.

•Čerpadlo nikdy nepoužívejte kčerpání kapalin,

které obsahují látky způsobující korozi (kyseliny,

louhy, bělidla), abrazivní částice (např. písek),

dále hořlavých ahustých kapalin apotravin jako

např. mléko, olej atd.

•Po čerpání chemicky ošetřené vody zbazénu

čerpadlo propláchněte čistou vodou, neboť voda

zbazénu má korozivní účinky.

•Během provozu čerpadla či čerpadla pod napě-

tím, se vyvarujte kontaktu sčerpanou kapalinou

či vodivými částmi nádoby a/nebo kovovým

závěsným řetězem azajistěte, aby sčerpanou

kapalinou nepřišly do styku další osoby či

zvířata, neboť může dojít kúrazu elektrickým

proudem vpřípadě poruchy čerpadla, nebo při

poškození izolace kabelu.

•Při čerpání kapalin, které mohou způsobit nepří-

znivé reakce organismu, používejte při mani-

pulaci sčerpadlem ochranné pomůcky (brýle,

rukavice atd.) adodržujte bezpečnou vzdálenost

od přečerpávané kapaliny.

•Dbejte na to, aby čerpadlo nebylo umístěno

vhustých sedimentech (např. v blátě apod.).

•Vždy zajistěte, aby čerpadlo během provozu bylo

ponořené včerpané kapalině.

Jinak nebude zajištěno dostatečné chlazení pláště

čerpadla, což způsobí častou aktivaci tepelné ochrany

elektromotoru anásledné vypínání čerpadla, které

může vést kpoškození jeho elektromotoru.

•Během provozu se čerpadlo obvykle zahřeje, před

manipulací jej vypněte aponechte vychladnout.

•Během provozu může dojít kúniku maziv zčer-

padla do čerpané aokolní kapaliny. Ztohoto

důvodu čerpadlo nepoužívejte kčerpání pitné

vody avody zchráněných vodních zdrojů.

•Zamezte chodu čerpadla bez kapaliny, např.

chod nasucho při ručně zvednutém plovákovém

spínači.

Při chodu nasucho dojde kpoškození těsnění mechanic-

ké ucpávky kolem hřídele oběžného kola. Je-li čerpadlo

ponořené afunkce plováku je bezvadná, nemělo by

kchodu čerpadla nasucho dojít.

EXTOL CRAFT

8CZCZ

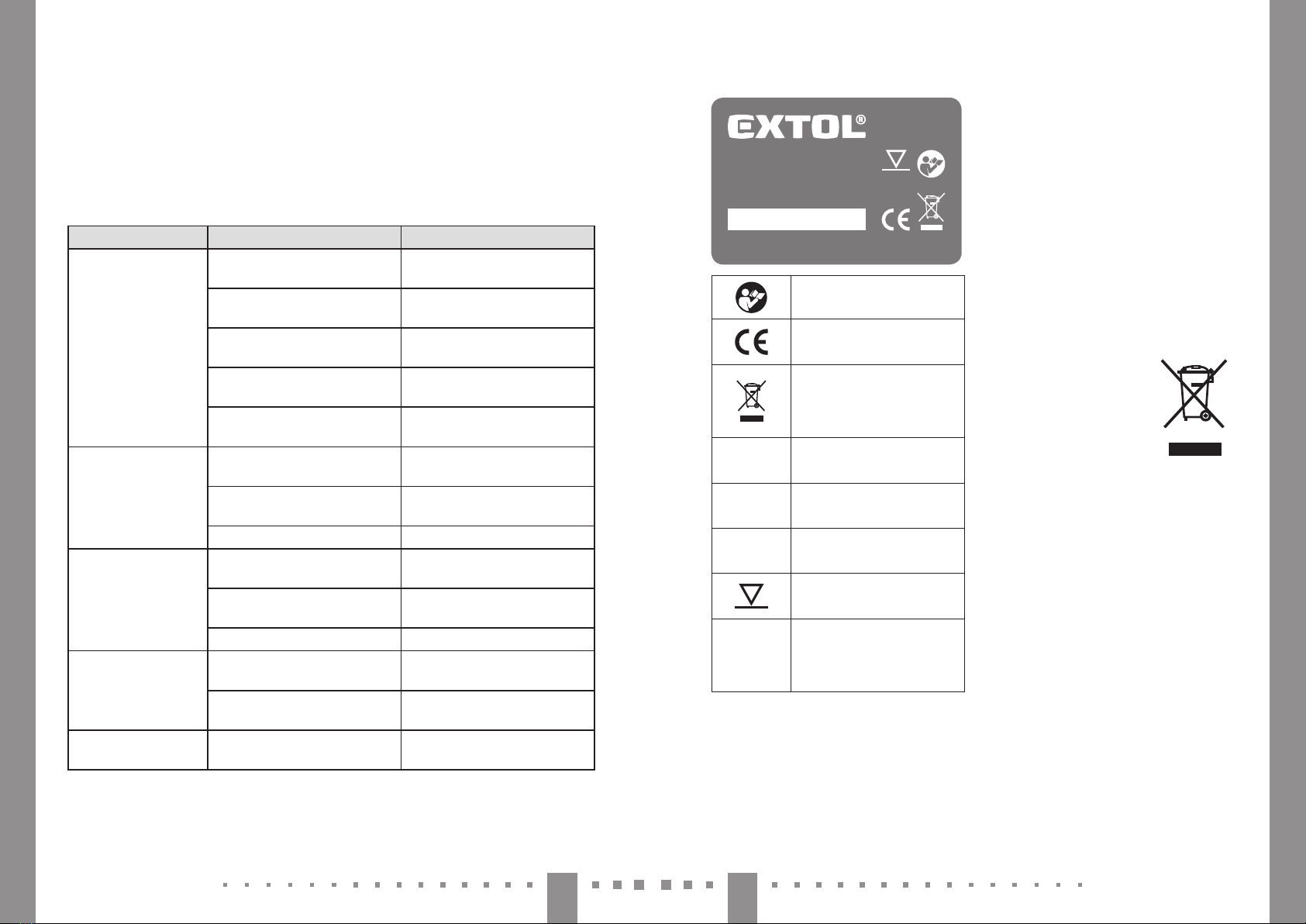

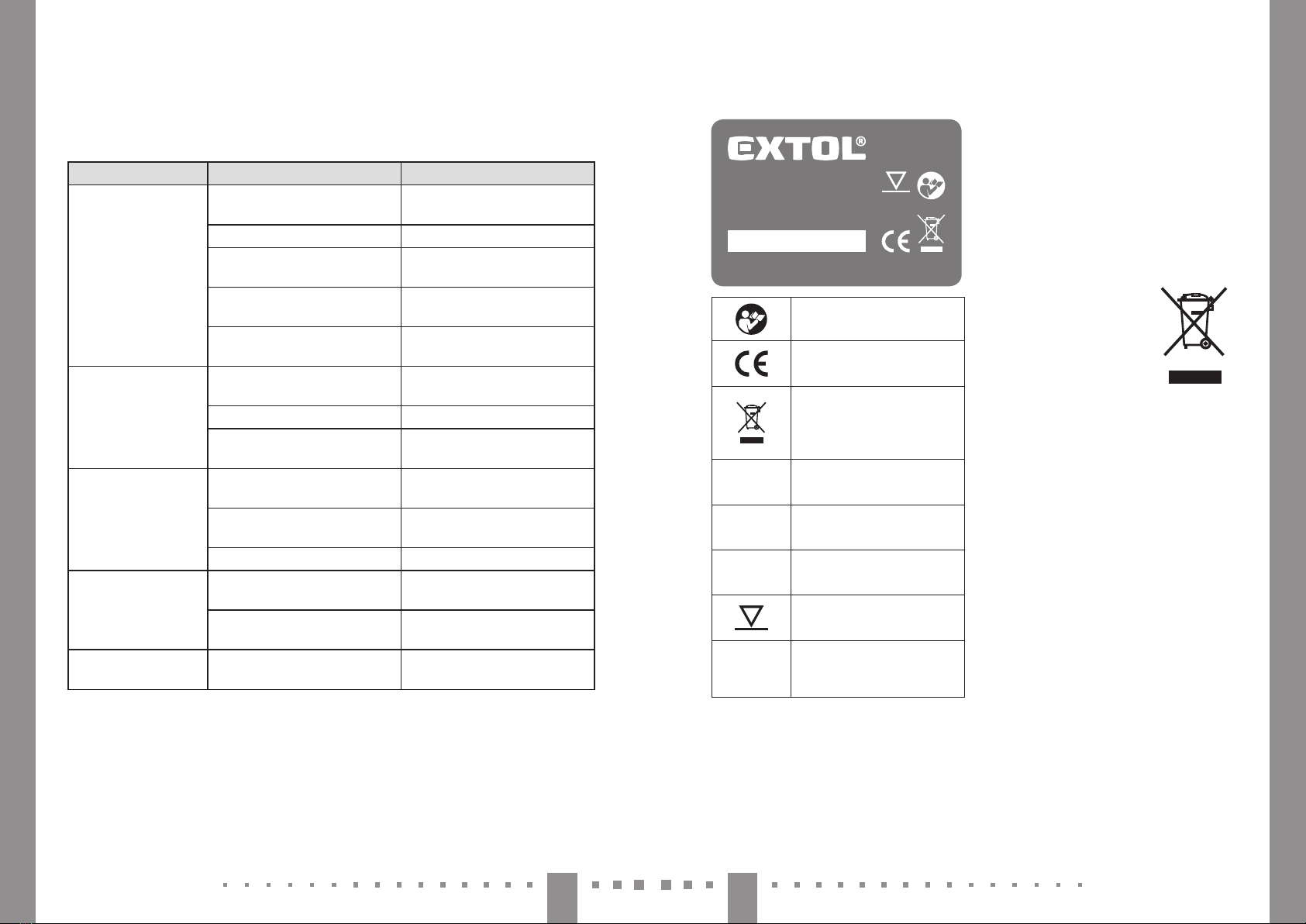

VII. Odkazy na technický

štítek asymboly

414122

220-240 V~ 50 Hz |400 W

Qmax =7500l/h |Hmax= 5 m

Max. ∅35mm |IPX8

Tmax= 35°C |3,3kg

Madal Bal a.s. • Průmyslová zóna Příluky 244 • CZ-760 01 Zlín

5 m

Před použitím si přečtěte návod

kpoužití.

Odpovídá požadavkům EU.

Symbol elektroodpadu.

Nepoužitelný výrobek nevyhazujte

do směsného odpadu, ale odevzdej-

te kekologické likvidaci.

Qmax Maximální průtok čerpané kapaliny.

Hmax Maximální dopravní výška čerpané

kapaliny (výtlak).

Tmax Maximální teplota čerpané kapaliny.

Maximální hloubka ponoru čerpadla.

Na štítku čerpadla je uvedeno sério-

vé číslo zahrnující rok, měsíc výroby

apořadové číslo výrobku.

Tabulka 2

VIII. Skladování

•Před uskladněním čerpadla jej zbavte nečistot apro-

veďte jeho údržbu. Uskladněte jej mimo dosah dětí na

suchém místě steplotou vrozmezí 5až 35°C.

•Při přepravě čerpadla zamezte nadměrným otřesům

nebo pádu, aby nemohlo dojít kjeho poškození.

IX. Likvidace odpadu

•Obalové materiály vyhoďte do příslušného kontejneru

na tříděný odpad.

•Výrobek obsahuje elektrické/elek-

tronické součásti, které jsou nebez-

pečným odpadem. Podle evropské

směrnice 2012/19 EU se elektrická

aelektronická zařízení nesmějí

vyhazovat do směsného odpadu, ale

je nezbytné je odevzdat kekologické

likvidaci na ktomu určená sběrná místa. Informace

otěchto místech obdržíte na obecním úřadu.

ODSTRANĚNÍ PŘÍPADNÝCH POTÍŽÍ

•UPOZORNĚNÍ

•Před započetím oprav aseřizování vždy odpojte přívod-

ní kabel ze zásuvky elektrického proudu.

•Pokud Vaše čerpadlo nepracuje správně, pokuste se

závadu odstranit podle následující tabulky.

Závada Možná příčina Náprava

Čerpadlo se po zapnutí

nerozbíhá, motor je tichý

Chybí napětí vsíti Zkontrolujte zdroj napětí, jistič, proudo-

vou ochranu

Vadná zásuvka Použijte jinou zásuvku

Poškozený prodlužovací kabel Zkontrolujte kabel, případně jej nechte

vyměnit

Zablokovaný plovákový spínač Uvolněte plovákový spínač anastavte jej

podle požadované výšky hladiny

Aktivace tepelné ochrany Nechte elektromotor čerpadla vychlad-

nout aodstraňte příčinu aktivace

Čerpadlo se po zapnutí

nerozbíhá, motor bručí

Oběžné kolo zablokováno Odmontujte podstavec a vyčistěte

prostor oběžného kola čerpadla

Rotor slepen vtěsnících plochách Protočte oběžným kolem

Vadný kondenzátor Obraťte se na autorizovaný servis značky

Extol®

Čerpadlo se rozběhne, ale

jeho výkon je malý achod

hlučný

Výtlačná hadice nebo nasávací systém

je ucpán

Vyčistěte hadici nebo prostor oběžného

kola

Opotřebované oběžné kolo Zajistěte výměnu vautorizovaném

servisu značky Extol®

Kolísá napětí vsíti Stabilizovat napětí vsíti

Voda vprostoru svorkov-

nice čerpadla nebo ve

vinutí motoru

Poškozená mechanická ucpávka, případ-

ně těsnící kroužky

Opravu zajistěte vautorizovaném servisu

značky Extol®

Poškozené tělo motoru Opravu zajistěte vautorizovaném servisu

značky Extol®

Čerpadlo se samovolně

zastavuje arozbíhá

Nízký odpor vytlačované kapaliny Zvyšte odpor vytlačované kapaliny

(připojení delší výtlačné hadice).

Tabulka 1

•Pokud závadu nelze odstranit aniž by byl nutný zásah

do vnitřních částí čerpadla, nechte čerpadlo opravit

vautorizovaném servisu značky Extol® .V případě

záruční opravy prostřednictvím prodejce, ukterého jste

výrobek zakoupili.

EXTOL CRAFT

10 CZCZ

ES Prohlášení oshodě

Výrobce Madal Bal a.s. •Bartošova 40/3, 76001 Zlín •IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce akonstrukce,

stejně jako na trh uvedené provedení, odpovídá příslušným požadavkům EU.

Při námi neodsouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.

Extol® Craft 414122

Elektrické ponorné čerpadlo 400 W

bylo navrženo avyrobeno ve shodě snásledujícími normami:

EN 60335-1; EN 60335-2-41; EN 55014-1+A1+A2; EN 55014-2+A1+A2;

EN 61000-3-2+A1+A2; EN 61000-3-3; EN 62233; EN 62321

a následujícími předpisy:

2006/95/ES;

2004/108 ES;

2006/42 ES;

2011/65 EU

Ve Zlíně 8. 1. 2015

Martin Šenkýř

člen představenstva a.s.

X. Záruční lhůta apodmínky

ODPOVĚDNOST ZA VADY ZÁRUKA

Dne 1.1.2014 vstoupil vúčinnost zákon č. 89/2012 Sb. ze dne

3. února 2012 ak tomuto datu se ruší zákony 40/1964 Sb.;

513/1991 Sb. a59/1998 Sb. ve znění pozdějších předpisů. Firma

Madal Bal a.s. vsouladu stímto zákonem přebírá odpovědnost

za vady naVámi zakoupený výrobek po dobu 2let od data

prodeje. Uplatnění nároku na bezplatnou záruční opravu se řídí

zákonem č. 89/2012 Sb. Při splnění níže uvedených obchodních

podmínek, které jsou vsouladu stímto zákonem,Vám výrobek

bezplatně opraví smluvní servis rmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést

(pokud to jeho povaha umožňuje) avystavit doklad

okoupi vsouladu se zákonem. Všechny údaje

vdokladu okoupi musí být vypsány nesmazatelným

způsobem vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce

ačinnosti od výrobku požadujete. To, že výrobek

nevyhovuje Vašim pozdějším technickým nárokům,

není důvodem kjeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být

zboží předáno sřádným dokladem okoupi.

4) Pro přijetí zboží kreklamaci by mělo být pokud možno

očištěno azabaleno tak, aby při přepravě nedošlo

kpoškození (nejlépe voriginálním obalu). Vzájmu přes-

né diagnostiky závady ajejího dokonalého odstranění

spolu svýrobkem zašlete ijeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené

přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslu-

šenství, které není součásti základního vybavení

výrobku. Výjimkou jsou případy, kdy příslušenství

nelze odstranit zdůvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skry-

té aviditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně

autorizovaný servis značky Extol.

9) Výrobce odpovídá za to, že výrobek bude mít po celou

dobu odpovědnosti za vady vlastnosti aparametry uvede-

né vtechnických údajích, při dodržení návodu kpoužití.

10) Nárok na bezplatnou opravu zaniká, jestliže:

a) výrobek nebyl používán audržován podle návodu

kobsluze.

b) byl proveden jakýkoliv zásah do konstrukce stroje

bez předchozího písemného povolení vydaného

firmou Madal Bal a.s. nebo autorizovaným servi-

sem značky Extol.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke kterým je určen.

d) byla některá část výrobku nahrazena neoriginální

součásti.

e) k poškození výrobku nebo knadměrnému opo-

třebení došlo vinou nedostatečné údržby.

f) výrobek havaroval, byl poškozen vyšší mocí či

nedbalostí uživatele.

g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů.

h) vady byly způsobeny nevhodným skladováním, či

manipulací svýrobkem.

i) výrobek byl používán (pro daný typ výrobku)

vagresivním prostředí např. prašném, vlhkém.

j) výrobek byl použit nad rámec přípustného zatížení.

k) bylo provedeno jakékoliv falšování dokladu

okoupi či reklamační zprávy.

11) Odpovědnost za vady se nevztahuje na běžné opo-

třebení výrobku nebo na použití výrobku kjiným

účelům, než ke kterým je určen.

12) Odpovědnost za vady se nevztahuje na opotřebení

výrobku, které je přirozené vdůsledku jeho běžného

používání, např. obroušení brusných kotoučů, nižší kapa-

cita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího,

která se ke koupi věci váží podle zvláštních právních

předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na

kterou již byla prodávajícím poskytnuta sleva. Pokud si

spotřebitel výrobek svépomocí opraví, pak výrobce ani

prodávající nenese odpovědnost za případné poškození

výrobku či újmu na zdraví vdůsledku neodborné opra-

vy či použití neoriginálních náhradních dílů.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruční opravu zboží se obraťte na obchodníka, kde jste zboží zakoupili.

Pro pozáruční opravu se můžete také obrátit na náš autorizovaný servis.

Nejbližší servisní místa naleznete na www.extol.cz. Vpřípadě dotazů Vám poradíme na zákaznické lince 222 745 130.

EXTOL CRAFT

12 SKSK

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú ste prejavili značke Extol® zakúpením tohoto výrobku.

Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaným normami apredpismi Európskej únie.

S akýmikoľvek otázkami sa obráťte na naše zákaznícke aporadenské centrum:

www.extol.sk

Fax: +421 2212 920 91   Tel.: +421 2212 920 70

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Dátum vydania: 8. 1. 2015

 Výkon čerpadla je rozdelený medzi

saciu hĺbku, výtlačnú výšku apri-

etok. Na dosiahnutie maximálnej

výtlačnej výšky musí byť sacia

hĺbka čo najmenšia. Pre maximálny

prietok na výstupe musí byť sacia

hĺbka avýtlačná výška čo najmen-

šia. Prietok čerpadla sa úmerne

znižuje so zvyšujúcou sa dĺžkou

hadice ahustotou čerpacej kvapali-

ny, srastúcim výškovým rozdielom

medzi polohou čerpadla akoncom

hadice, priemerom aodporom

hadice, sklesajúcou teplotou vody

alebo poklesom napätia vsieti.

Obr.1

Závislosť prietoku vm3za hodi-

nu od výtlačnej výšky vmetroch.

I. Technické údaje

Objednávacie číslo 414122

Príkon 400 W

Napájacie napätie/frekvencia 220 -240 V~50 Hz

Maximálny prietok 7500 l/h

Max. výtlačná výška 5 m

Maximálna hĺbka ponoru čerpadla 5 m

Priemery koncoviek na pripojenie hadice 1 1/4“; 32mm; 1“; 25 mm

Dĺžka napájacieho kábla 10 m

Max. øčastíc rozptýlených vkvapaline 35 mm

Pre čistú aznečistenú vodu ÁNO

Hmotnosť (bez kábla) 3,3 kg

Krytie IPX8

Rozmedzie pH čerpacej kvapaliny 4-9

Teplota odčerpanej kvapaliny 0 <t ≤35°C

Teplota okolitého vzduchu 5-35°C

Materiál tela čerpadla plast

II. Charakteristika-účel

použitia

•Elektrické ponorné čerpadlo Extol ®Craft 414122 je

určené kvyčerpávanie, odvodňovanie či prečerpávanie

vody pri použití vdomácnosti, záhradách či vrekreač-

ných objektoch. Vzhľadom kväčšej priechodnosti častíc

nachádza uplatnenie tiež pri odčerpávaní znečistenej

vody. Čerpadlo je určené na čerpacie práce menšieho

rozsahu aneodporúčame ho dlhodobo ponechávať

včerpacej kvapaline napr. pri dlhodobom ponorení

vodvodňovacích (drenážnych) odpadoch za účelom

riadeného odčerpávania vody pri vzostupe hladiny

podzemnej vody atď.

Čerpadlo nie je určené na čerpanie týchto kvapalín:

a) hustejších ahustých kvapalín (napr. bahnitej vody

abahna).

b) kvapalín sobsahom vláknitého materiálu či predme-

tov, ktoré sa môžu navinúť na obežné koleso čerpadla

(napr. znádrží na odpadové vody).

b) kvapalín sobsahom dlhších tenkých tvrdých predmetov,

ktoré sa môžu dostať do priestoru obežného kolesa čer-

padla apoškodiť ho (napr. drevené úlomky, klince atď.)

d) kvapalín sobsahom abrazívnych častíc (napr. vody

sobsahom piesku).

e) pitnej vody

Obr. 3

 Nastaviteľná dĺžka kábla plaváka

umožňuje vymedziť, pri akej výške

hladiny vody dôjde kspusteniu avypnu-

tiu čerpadla, pozri obr. 2.

STOP

START

STOP

Obr. 2

III. Súčasti aovládacie

prvky

Obr.3, Pozícia-popis

1. Držadlo na uchytenie závesného lana čerpadla ana

prenášanie čerpadla

2. Koncovka výstupu (koleno)

s vonkajším závitom 1 1/4“

3. Základňa (podstavec) čerpadla

4. Plavákový spínač (plavák)

5. Napájací kábel

6. Uchytenie kábla plavákového spínača na reguláciu

výšky hladiny

7. Koncovka na pripojenie hadice

s priemerom 25mm; 1“ a 32 mm

EXTOL CRAFT

14 SKSK

IV. Pred uvedením do

prevádzky

•UPOZORNENIE

•Pred použitím si prečítajte celý návod na pou-

žitie anechajte ho priložený uvýrobku, aby sa

sním obsluhujúci mohol kedykoľvek zoznámiť.

Ak výrobok niekomu požičiavate alebo ho predá-

vate, nezabudnite knemu priložiť aj tento návod

na použitie. Nedovoľte, aby sa tento návod

znehodnotil.

•Ubezpečte sa, či je napájací kábel čerpadla odpojený od

prívodu elektrického prúdu.

1. Kontrola

 Preveďte vizuálnu kontrolu napájacieho

kábla aspínača plaváku, či nie sú poškodené.

Čerpadlo spoškodenou izoláciou napájacieho

kábla aspínača plaváku atela spínača plaváku

nepoužívajte azaistite jeho opravu vautorizo-

vanom servise značky Extol®.

 Skontrolujte, či sú čisté vstupy čerpacej

kvapaliny do priestoru obežného kolesa,

výstup tlakové vody apomocou prstov

zastrčených vo výtlačnom otvore skontro-

lujte, či sa obežné koleso voľne otáča.

Skontrolujte tiež, či nie je obežné koleso opo-

trebované (obrúsenie ohnutých výstupkov na

obežnom kolese). Opotrebenie obežného kole-

sa sa prejavuje nižšou výkonnosťou čerpadla.

2. Do drážok zastrčte držadlo na prenášanie

azavesenie čerpadla podľa obr.1, tak by

došlo kjeho zaisteniu (aby zacvaklo), inak

by mohlo dôjsť kpádu čerpadla zavesené-

ho za držadlo včerpacej kvapaline.

•UPOZORNENIE

•Po nasadení azaistení držadla ho nemôžete

odpojiť zdôvodu zabránenia pádu zaveseného

čerpadla vkvapaline pri náhodnom uvoľnení.

3. Do závitu výtlačného otvoru čerpadla

naskrutkujte koncovku na pripojenie

hadice (obr.4).

 Z dôvodu tesnosti odporúčame závit koncovky,

skôr než ho zaskrutkujete, niekoľkokrát ovinúť

páskou zteflónu.

 Časti koncovky a;c sú určené na bezzávitové

pripojenie výtlačnej hadice so zaistením hadice

prostredníctvom kovových sťahovacích prúžkov

ačasti b; dsú určené na pripevnenie hadice

osadenej koncovkami na skrutkovanie spripo-

jením na závitovú časť koncovky čerpadla.

∅1 1/4"

∅32mm

∅1"

∅25mm

Obr. 4

4. Na koncovku alebo do výtlačného otvoru

čerpadla nainštalujte výtlačnú hadicu

alebo rúrku, ktorej priemer nie je menší

ako priemer výtlačného otvoru dodá-

vanej koncovky kčerpadlu a zároveň je

zmateriálu, ktorý je odolný proti účinkom

atlaku čerpacej kvapaliny (napr. zPVC).

5. Prispôsobte dĺžku kábla plavákového

spínača výške hladiny, vktorej má dôjsť

ksamočinnému vypnutiu čerpadla.

 Správne fungovanie plavákového spínača

overte ponorením čerpadla do nádoby svodou

arukou plavák umiestnite do hornej polohy

apostupne ním pohybujte smerom nadol.

Čerpadlo musí príslušne reagovať zapnutím pri

zdvihnutí plavákového spínača anásledným

vypnutím elektromotora pri poklese.

Presvedčte sa tiež otom, či sa plavák

nedotkne čerpadla skôr, ako sa elektro-

motor vypne.

•Správnu funkciu plavákového spínača zaistíte

tak, aby vzdialenosť medzi spínačom plaváka

auchytením kábla nebola príliš malá. Popísaný

princíp je zobrazený na obr.2.

6. K držadlu čerpadla bezpečne priviažte

lano alebo reťaz, na ktorom bude čerpa-

dlo spustené do čerpacej kvapaliny.

Toto lano alebo reťaz musí mať rádovo vyššiu

nosnosť, ako je hmotnosť čerpadla amusí byť

odolná proti účinkom čerpacej kvapaliny.

Nikdy čerpadlo nespúšťajte na prívodnom kábli.

Obr. 5

V. Prevádzka čerpadla

UMIESTNENIE DO ČERPACEJ KVAPALINY

1. Čerpadlo spustite do čerpacej kvapaliny.

a) Čerpadlo umiestnite priamo na dno priestoru

zaplneného čerpacou kvapalinou. Dno však musí

byť pevné, rovné, bez bahnitej usadeniny, piesku,

kamienkov, vláknitého materiálu atď.

b) Čerpadlo umiestnite priamo na dno priestoru

zaplneného čerpacou kvapalinou. Dno však musí

byť pevné, rovné, bez bahnitej usadeniny, piesku,

kamienkov, vláknitého materiálu atď.

•Pokiaľ nebudú splnené všetky vyššie popísané

podmienky podľa bodu a) ab), budete musieť

nechať čerpadlo vkvapaline voľne zavesené na

lane alebo reťazi. Dodržiavajte však pri tom maxi-

málnu povolenú hĺbku ponoru čerpadla! Čerpacia

kvapalina však nesmie obsahovať zakázané zložky

popísané vkapitole Charakteristika aZásady práce

sčerpadlom.

2. Zaistite čerpadlo vo zvislej polohe ta, aby nedo-

šlo kjeho pohybu alebo pádu. Zaistite tiež, aby

sa napájací kábel čerpadla nedostal pod čerpa-

dlo anemohlo dôjsť kjeho poškodeniu.

•Pri inštalácii čerpadla zaistite, aby bol umožnený

voľný pohyb plavákového spínača. Zablokovanie

pohybu plavákového spínača za chodu čerpadla

neumožní jeho vypnutie pri poklese hladiny čerpa-

cej kvapaliny amôže tak dôjsť kchodu čerpadla na

sucho aspôsobiť jeho poškodenie.

•Ak sú včerpacom priestore rozmernejšie predmety

alebo predmety, ktoré môžu negatívne ovplyvniť

chod čerpadla, pred ponorením čerpadla ich

odstráňte.

•Čerpadlo vždy umiestňujte vo zvislej polohe,

pretože nie je určené na prevádzku vo vodorovnej

polohe.

•Pri vešaní čerpadla zabráňte otáčaniu okolo zvislej

osi, zabránite tak prípadnému poškodeniu prívod-

ného kábla.

EXTOL CRAFT

16 SKSK

ZAPNUTIE/VYPNUTIE

•Napájací kábel čerpadla pripojte kzdroju elektrického

prúdu.

•Chod elektromotora čerpadla je samočinne riadený

polohou plavákového spínača vzhľadom kvýške hladiny

čerpacej kvapaliny, pozri obr. 2.

VYPNUTIE

•Okamžité vypnutie čerpadla prevediete odpojením prí-

vodného kábla od zdroja el. prúdu, vopačnom prípade

bude chod motora zapnuté- vypnuté riadený polohou

plavákového spínača.

Poznámka:

•Čerpadlo je vybavené tepelnou poistkou, ktorá chráni

elektromotor pred prehriatím zdôvodu nedostatočné-

ho chladenia plášťa čerpadla alebo preťaženia elektro-

motora. Ak dôjde kaktivácii tepelnej poistky, odpojte

čerpadlo od prívodu elektrického prúdu, odstráňte

príčinu apočkajte, kým nedôjde kochladeniu motora.

Prítomnosť tepelnej poistky čerpadla neoprávňuje

obsluhu čerpadlo preťažovať!

•UPOZORNENIE

•Pred vytiahnutím čerpadla zčerpacej kvapaliny ho vždy

najskôr odpojte od prívodu prúdu.

ZÁSADY PRÁCE SČERPADLOM

A BEZPEČNOSTNÉ POKYNY

•Pred použitím čerpadla sa dôkladne zoznámte

sjeho správnym používaním arešpektujte medz-

né podmienky pre jeho používanie.

•Čerpadlo pripájajte do zásuvky vybavenej prúdo-

vým chráničom FI (RCD) –s vypínacím prúdom 30

mA zdôvodu ochrany proti úrazom elektrickým

prúdom. Tento chránič musí byť zabudovaný do

pevného elektrického rozvodu amusí byť pred každým

použitím odskúšaný.

•Zásuvku prívodu elektrického prúdu chráňte

pred vlhkosťou apred zaplavením vodou.

•Čerpadlo nikdy nepoužívajte na čerpanie kva-

palín, ktoré obsahujú látky spôsobujúce koróziu

(kyseliny, lúhy, bielidlá), abrazívne častice (napr.

piesok), ďalej horľavých ahustých kvapalín

apotravín ako je napr. mlieko, olej atď.

•Po odčerpaní chemicky ošetrenej vody zbazénu

čerpadlo prepláchnite čistou vodou, pretože

voda zbazénu má korozívne účinky.

•Počas prevádzky čerpadla alebo čerpadla pod

napätím zabráňte kontaktu sčerpacou kvapa-

linou alebo vodivými časťami nádoby a/alebo

kovovou závesnou reťazou azaistite, aby sčer-

pacou kvapalinou neprišli do styku ďalšie osoby

alebo zvieratá, pretože hrozí nebezpečenstvo

úrazu elektrickým prúdom vprípade poruchy

čerpadla alebo pri poškodení izolácie kábla.

•Pri odčerpaní kvapalín, ktoré môžu spôsobiť

nepriaznivé reakcie organizmu, používajte pri

manipulácii sčerpadlom ochranné pomôcky

(okuliare, rukavice atď.) adodržiavajte bezpečnú

vzdialenosť od čerpacej kvapaliny.

•Dbajte na to, aby čerpadlo nebolo umiestnené

vhustých sedimentoch (napr. v blate atď.).

•Vždy zaistite, aby bolo čerpadlo vpriebehu pre-

vádzky vždy ponorené do čerpacej kvapaliny.

V opačnom prípade nebude zaistené dostatočné chladenie

plášťa čerpadla, čo môže spôsobiť častú aktiváciu tepelnej

ochrany elektromotora anásledné vypínanie čerpadla,

ktoré môže viesť kpoškodeniu jeho elektromotora.

•V priebehu prevádzky sa čerpadlo obvykle zahre-

je, pred manipuláciou ho vypnite anechajte

vychladnúť.

•V priebehu prevádzky môže dôjsť kúniku mazív

zčerpadla do čerpacej aokolitej kvapaliny. Ztoho-

to dôvodu čerpadlo nepoužívajte na čerpanie pit-

nej vody avody zchránených vodných zdrojov.

•Zabráňte chodu čerpadla bez kvapaliny, napr. chod

nasucho sručne zdvihnutým spínačom plaváka.

Pri chode nasucho dôjde kpoškodeniu tesnenia mecha-

nickej upchávky okolo hriadeľa obežného kolesa. Ak

je čerpadlo ponorené afunkcia plaváku je bezchybná,

nemalo by dôjsť kchodu čerpadla nasucho.

•Nedovoľte, aby došlo kpoškodeniu prívodného

kábla čerpadla.

Miesto kontaktu napájacieho kábla sostrou alebo drsnou

hranou oviňte ochranným materiálom, napr. textíliou.

•Pred vytiahnutím čerpadla zčerpané kvapaliny,

manipuláciou alebo údržbou odpojte vidlicu prí-

vodného kábla od prívodu elektrického prúdu.

•Čerpadlo nikdy neprenášajte alebo nevešajte za

prívodný kábel alebo kábel plaváku..

•Akékoľvek zásahy do elektrického príslušenstva

alebo vnútorných častí čerpadla môže prevádzať iba

autorizovaný servis značky Extol® (servisné miesta

nájdete webových stránkach vúvode návodu).

•Počas prevádzky čerpadla zabráňte zníženiu pri-

etokovej rýchlosti vplyvom zmenšenia priemeru

výtlačnej hadice (napr. ohnutá hadica) alebo

poškodením hadice ostrými predmetmi.

•Počas prevádzky čerpadla zaistite, aby sa do

kvapaliny, ktorú budete čerpať nedostával

abrazívny sypký materiál (napr. piesok) alebo iné

nevhodné materiály či chemikálie.

•Pridlhšomodstavení čerpadlamimoprevádzku nene-

chávajtečerpadlovkvapaline, ktorú budete čerpať.

•Čerpadlo, ktoré je mimo prevádzky, nenechávaj-

te vkvapaline, keď mrzne.

Ak dôjde kzmrazeniu zvyškov kvapaliny, ktorú budete

čerpať, nikdy nepoužívajte na rozmrazenie plamene ani

iné priame tepelné zdroje. Čerpadlo premiestnite do pries-

toru sizbovou teplotou azamrznutú vodu nechajte rozto-

piť. Čerpadlo používajte vrozmedzí teplôt čerpacej vody

aokolitého vzduchu uvedených vtechnických údajoch.

•Tento spotrebič môžu používať deti od 8rokov astaršie,

ak sú pod dohľadom alebo ak boli poučené opoužívaní

spotrebiča bezpečným spôsobom arozumejú prípad-

nému nebezpečenstvu. Čistenie aúdržbu vykonávanú

užívateľom nesmú vykonávať deti, ak nie sú staršie

ako 8rokov apod dohľadom. Udržujte spotrebič ajeho

prívod mimo dosahu detí mladších než 8rokov.

Spotrebič môžu používať osoby so zníženými fyzickými,

zmyslovými alebo mentálnymi schopnosťami alebo

nedostatkom skúseností aznalostí, ak sú pod dohľadom

alebo boli poučené opoužívaní spotrebiča bezpečným

spôsobom arozumejú prípadnému nebezpečenstvu.

Deti sa so spotrebičom nesmú hrať.

•Čerpadlo mimo provoz neponechávejte vkapali-

ně za mrazu.

Dojde-li ke zmrznutí zbytků čerpané kapaliny včerpadle,

nikdy nepoužívejte krozmražení plamene ani žádného

přímého tepelného zdroje. Čerpadlo pouze přemístěte

do prostoru spokojovou teplotou azmrzlou vodu nechte

roztát. Čerpadlo používejte vrozmezí teplot čerpané vody

aokolního vzduchu uvedených vtechnických údajích.

•Tento spotřebič mohou používat děti ve věku 8let

astarší, pokud jsou pod dozorem nebo pokud byly

poučeny opoužívání spotřebiče bezpečným způsobem

arozumí případným nebezpečím. Čištění aúdržbu

prováděnou uživatelem nesmějí děti provádět, pokud

nejsou starší 8let apod dozorem. Udržujte spotřebič

ajeho přívod mimo dosah dětí mladších 8let.

Spotřebič mohou používat osoby se sníženými fyzický-

mi, smyslovými či mentálními schopnostmi nebo nedo-

statkem zkušeností aznalostí, pokud jsou pod dozorem

nebo byly poučeny opoužívání spotřebiče bezpečným

způsobem arozumí případným nebezpečím.

Děti si se spotřebičem nesmějí hrát.

ODSTAVENIE ČERPADLA

1. Čerpadlo odpojte od zdroja el. prúdu, vytiahni-

te ho zkvapaliny, ktorú čerpáte aponorte ho

do nádoby sčistou vodou.

2. Čerpadlo zapnite aprečerpaním čistej vody

dôkladne premyte vnútorné časti čerpadla.

3. Odpojte čerpadlo od zdroja el.prúdu avyti-

ahnite ho znádoby svodou.

VI. Čistenie aúdržba

•UPOZORNENIE

•Pred akoukoľvek manipuláciou sčerpadlom odpojte

jeho prívodný kábel zo zásuvky elektrického napätia.

•Čerpadlo udržiavajte čisté. Po použití čerpadla bude

potrebné čerpadlo dôkladne prepláchnuť čistou vodou

EXTOL CRAFT

18 SKSK

azbaviť prichyteného materiálu tak, aby nedošlo

kzablokovaniu obežného kolesa aotvorov zaschnutou

nečistotou (pozri odstavec vyššie „Odstavenie čerpadla“).

•Na čistenie nepoužívajte organické rozpúšťadlá, preto-

že by došlo kpoškodeniu plastového tela čerpadla.

•Pravidelne kontrolujte opotrebenie alebo poškodenie

všetkých častí čerpadla.

•Poškodené diely musia byť nahradené za originálne

diely od výrobcu.

•So záručnou opravou čerpadla sa obráťte na predajcu,

uktorého ste výrobok zakúpili aten zaistí opravu

vautorizovanom servise značky Extol®. Vprípade

opravy po uplynutí záručnej doby sa obráťte na autori-

zovaný servis značky Extol® (servisné miesta nájdete na

webových stránkach vúvode návodu).

•Nemeňte nastavenie čerpadla na iné použitie čerpadla.

ODSTRANĚNÍ PŘÍPADNÝCH POTÍŽÍ

•UPOZORNĚNÍ

•Před započetím oprav aseřizování vždy odpojte přívod-

ní kabel ze zásuvky elektrického proudu.

•Pokud Vaše čerpadlo nepracuje správně, pokuste se

závadu odstranit podle následující tabulky.

Porucha Možná príčina Náprava

Čerpadlo sa po zapnutí

nerozbehne, motor je

tichý

Chýba napätie vsieti Skontrolujte zdroj napätia, istič, prúdovú

ochranu

Nefunkčná zásuvka Použite inú zásuvku

Poškodený predlžovací kábel Skontrolujte kábel, prípadne ho nechajte

vymeniť

Zablokovaný plavákový spínač Povolte plavákový spínač anastavte ho

podľa požadovanej výšky hladiny

Aktivácia tepelné ochrany Nechajte elektromotor čerpadla vychlad-

núť aodstráňte príčinu aktivácie

Čerpadlo sa po zapnutí

nerozbehne, motor je

tichý

Obežné koleso je zablokované Odmontujte podstavec avyčistíte pries-

tor obežného kolesa čerpadla

Rotor zlepený vtesniacich plochách Pretočte obežným kolesom

Chybný kondenzátor Obráťte sa na autorizovaný servis značky

Extol®

Čerpadlo sa rozbehne, ale

jeho výkon je malý achod

hlučný

Upchala sa výtlačná hadice alebo nasá-

vací systém

Očistite hadicu alebo priestor obežného

kolesa

Opotrebované obežné koleso Výmenu zaistíte vautorizovanom servise

značky Extol®

Kolíše napätie vsieti Stabilizovať napätie vsieti

Voda vpriestore svor-

kovnice čerpadla alebo

navíjania motora

Poškodená mechanická upchávka,

prípadne tesniace krúžky

Opravu zaistíte vautorizovanom servise

značky Extol®

Poškodené telo motora Opravu zaistíte vautorizovanom servise

značky Extol®

Čerpadlo sa samovoľne

zastavuje arozbieha

Nízky odpor vytlačovanej kvapaliny Zvýšte odpor vytlačované kvapaliny

(pripojením ďalšej výtlačnej hadice).

Tabuľka 1

•Ak poruchu nemôžete odstrániť bez toho, aby bol nutný

zásah do vnútorných častí čerpadla, nechajte čerpadlo

opraviť vautorizovanom servise značky Extol® .V

prípade záručnej opravy prostredníctvom predajcu,

uktorého ste výrobok zakúpili.

VII. Odkazy na technický

štítok asymboly

414122

220-240 V~ 50 Hz |400 W

Qmax =7500l/h |Hmax= 5 m

Max. ∅35mm |IPX8

Tmax= 35°C |3,3kg

Madal Bal a.s. • Průmyslová zóna Příluky 244 • CZ-760 01 Zlín

5 m

Pred použitím si prečítajte návod na

použitie.

Vyhovuje požiadavkám EÚ.

Symbol elektrického odpadu.

Nepoužiteľný výrobok nevyhadzujte

do komunálneho odpadu, ale odo-

vzdajte ho na ekologickú likvidáciu.

Qmax Maximálny prietok čerpacej kva-

paliny.

Hmax Maximálna dopravná výška čerpacej

kvapaliny (výtlak).

Tmax Maximálna teplota čerpacej kva-

paliny.

Maximálna hĺbka ponoru čerpadla.

Na štítku čerpadla je uvedené séri-

ové číslo, ktoré zahŕňa rok, mesiac

výroby aporadové číslo výrobku.

Tabuľka 2

VIII. Skladovanie

•Pred uskladnením očistite čerpadlo od nečistôt avyko-

najte jeho údržbu. Skladujte ho mimo dosahu detí na

suchom mieste steplotou vrozmedzí od 5do 35°C.

•Pri preprave čerpadla zabráňte nadmerným otrasom

alebo pádu, aby nemohlo dôjsť kjeho poškodeniu.

IX. Likvidácia odpadu

•Obalové materiály vyhoďte do príslušného kontajneru

na triedený odpad.

•Výrobok obsahuje elektrické/elektro-

nické súčasti, ktoré sú nebezpečným

odpadom. Podľa európskej smernice

2012/19 EU sa elektrické aelektro-

nické zariadenia nesmú vyhadzovať

do komunálneho odpadu, aje

nevyhnutné, aby ste ich odovzdali na

ekologickú likvidáciu na ktomu určené zberné miesta.

Informácie otýchto miestach obdržíte na obecnom

úrade.

EXTOL CRAFT

20 SKSK

ES Vyhlásenie ozhode

Výrobca Madal Bal a.s. •Bartošova 40/3, 76001 Zlín •IČO: 49433717

vyhlasuje,

že ďalej označené zariadenie na základe svojej koncepcie akonštrukcie,

rovnako ako na trh uvedené prevedenie, vyhovuje príslušným požiadavkám Európskej únie.

V prípade, že neschválime žiadne zmeny na zariadení, toto vyhlásenie stráca svoju platnosť.

Extol Craft 414122

Elektrické ponorné čerpadlo 400 W

bolo navrhnuté avyrobené vsúlade snasledujúcimi normami:

EN 60335-1; EN 60335-2-41; EN 55014-1+A1+A2; EN 55014-2+A1+A2;

EN 61000-3-2+A1+A2; EN 61000-3-3; EN 62233; EN 62321

a nasledujúcimi predpismi:

2006/95/ES;

2004/108 ES;

2006/42 ES;

2011/65 EU

Ve Zlíne 8. 1. 2015

Martin Šenkýř

člen predstavenstva a.s.

X. Záručná doba apodmienky

ZÁRUČNÁ LEHOTA

Dňa 01.01.2003 vstúpil vúčinnost‘ zákon Č. 136/2002 Sb.

zo dňa 15.03.2002, ktorým sa mení zákon Č. 40/1964 Sb.

azákon Č. 65/1965 Sb. vo znenie neskorších predpisov.

Firma Madal Bal a.s. vsúlade stýmto zákonom poskytuje

naVámi zakúpený výrobok záruku dva roky od data prode-

ja. Pri splnenie záručných podmínok (uvedeno nížšie)Vám

výrobok počas tejto doby bezplatne opraví autorizovaný

servis rmy Madal Bal a.s.(servisná miesta sú na stránkach

www.extol.sk).

ZÁRUČNÉ PODMIENKY

1. Predávajúci je povinný spotrebiteľovi tovar predviesť

ariadne vyplniť záručný list. Všetky údaje musia byť

vzáručnom liste vypísané nezmazateľným spôsobom

vokamihu predaja tovaru.

2. Už pri výbere tovaru starostlivo zvážte, aké funkcie

ačinnosti od výrobku požadujete.To, že výrobok nevy-

hovuje Vašim neskorším technickým nárokom, nie je

dôvodom na jeho reklamáciu.

3. Pri uplatnení nároku na záručnú opravu musí byť tovar

odovzdaný sriadne vyplneným originálom záručného

listu alebo iným dokladom okúpe.

4. V prípade reklamácie musí byť tovar odovzdaný včis-

tom stave, zbavený prachu či špiny azabalený najlep-

šie voriginálnom obale tak, aby pri preprave nedošlo

kpoškodeniu. Vzáujme presnej diagnostiky poruchy

ajej dokonalého odstránenia spolu svýrobkom zašlite

aj jeho originálne príslušenstvo.

5. Servis nenesie zodpovednosť za tovar poškodený pre-

pravcom.

6. Servis ďalej nenesie zodpovednosť za zaslané príslu-

šenstvo, ktoré nie je súčasťou základného vybavenia

výrobku. Výnimkou sú prípady, kedy príslušenstvo nie

je možné odstrániť zdôvodu chyby výrobku.

7. Záruka sa vzťahuje výlučne na závady spôsobené chy-

bou materiálu, výrobnej montáže alebo technológiou

spracovania.

8. Táto záruka nie je na ujmu zákonným právam, ale je

dodatkom knim.

9. Záručnú opravu je oprávnený vykonávať výhradne

autorizovaný servis značky Extol.

10. Výrobca zodpovedá za to, že výrobok bude mať po celú

záručnú lehotu vlastnosti aparametre uvedené vtech-

nických údajoch, pri dodržaní návodu na

použitie. Zároveň si vyhradzuje právo na konštrukčné

zmeny bez predchádzajúceho upozornenia.

11. Nárok na záruku zaniká, ak:

a) výrobok nebol používaný audržiavaný podľa

návodu na obsluhu.

b) bol vykonaný akýkoľvek zásah do konštrukcie stroja

bez predchádzajúceho písomného povolenia vydané-

ho firmou Madal Bal s.r.o., alebo zmluvným servisom.

c) výrobok bol používaný viných podmienkach alebo

na iné účely, než na ktoré je určený.

d) bola niektorá časť výrobku nahradená neoriginál-

nou súčasťou.

e) došlo kpoškodeniu výrobku alebo knadmernému

opotrebeniu vinou nedostatočnej údržby.

f) výrobok havaroval alebo bol poškodený vyššou mocou.

g) škody vznikli pôsobením vonkajších mechanic-

kých, teplotných či chemických vplyvov.

h) chyby boli spôsobené nevhodným skladovaním,

či manipuláciou svýrobkom.

i) výrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom.

j) výrobok bol použitý nad rámec prípustného

zaťaženia.

k) bolo vykonané akékoľvek falšovanie záručného

listu alebo dokladu okúpe.

12. Výrobca nezodpovedá za chyby výrobku spôsobené

bežným opotrebením alebo použitím výrobku na iné

účely, než na ktoré je určený.

13. Záruka sa nevztahuje na opotrebenie výrobku, ktoré je

prirodzené vdôsledku jeho bežného používania, napr

obrúsenie brúsnych kotúčov, nižšia kapacita akumulá-

tora po dlhodobom používaní apod.

14. Poskytnutím záruky nie sú dotknuté práva kupujúceho,

ktoré sa ku kúpe viažu podľa osobitných právnych

predpisov.

ZÁRUČNÝ APOZÁRUČNÝ SERVIS VYKONÁVA DISTRIBÚTOR

Madal Bal s.r.o., Stará Vajnorská 37, 83104 Bratislava

Fax: +421 2212 920 91 Tel.: +421 2212 920 70 E-mail: s[email protected]

EXTOL CRAFT

22 HUHU

Bevezetés

Tisztelt Vásárló!

Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét!

A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági, biztonsági és minőségi viz-

sgálatoknak vetettük alá.

Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság

Forgalmazó: Madal Bal Kft., 1183 Budapest, Gyömrői út 85-91. (Magyarország)

Kiadás dátuma: 8. 1. 2015

 A szivattyú tényeleges teljesítménye

függ aszívási mélységtől, anyo-

mómagasságtól és az átfolyástól.

Amaximális nyomómagasság

eléréséhez aszívási mélység legyen

alehető legkisebb. Amaximális foly-

adék áramlás biztosításához aszívási

mélység és anyomómagasság legyen

alehető legkisebb. Aszivattyú által

biztosított folyadék áramlás függ

anyomótömlő hosszától és aszivatty-

úzott folyadék sűrűségétől, valamint

anyomótömlő kiömlő nyílása és

aszivattyú közti magassági mérettől,

atömlő ellenállásától és belső átmé-

rőjétől, afolyadék hőmérsékletétől,

illetve ahálózati feszültségtől.

1. ábra

A folyadék-áramlás (m3/óra) fü-

ggvénye anyomómagasságtól.

I. Műszaki adatok

Rendelési szám 414122

Teljesítményfelvétel 400 W

Tápfeszültség /frekvencia 220-240V~50 Hz

Maximális áramlás 7500 l/óra

Max. nyomómagasság 5 m

Maximális merülési mélység 5 m

Tömlőcsatlakozó csonk átmérők 1 1/4“; 32mm; 1“; 25 mm

Hálózati vezeték hossza 10 m

Maximális részecske øa folyadékban 35 mm

Szennyvízhez és tiszta vízhez IGEN

Tömeg (vezeték nélkül) 3,3 kg

Védettség IPX8

Szivattyúzott folyadék pH-értéke 4-9 között

Szivattyúzott folyadék hőmérséklete 0 <t ≤35°C

Környezeti levegő hőmérséklete 5-35°C

Szivattyúház anyaga műanyag

II. Akészülék jellemzői és

rendeltetése

•Az Extol ®Craft 414122 búvárszivattyúval családi

házaknál, kertekben, hétvégi házaknál, üdülőkben stb.

lehet vizet felszivattyúzni vagy átszivattyúzni. Mivel

nagyobb méretű részecskék szivattyúzására is alkal-

mas, aszivattyúval szennyvizet is lehet szivattyúzni.

Aszivattyú nem alkalmazható nagyobb mennyiségű

víz vagy szennyvíz folyamatos szivattyúzásához, illetve

aszivattyút nem szabad hosszabb ideig afolyadékban

(szennyvízgyűjtőben vagy pöcegödörben stb.) hagyni,

továbbá aszivattyú nem használható atalajvízzel foly-

amatosan feltöltődő aknák vezérelt kiszivattyúzásához.

A szivattyúval akövetkező folyadékokat nem lehet

szivattyúzni:

a) sűrű állagú folyadékok (pl. erősen iszapos víz vagy iszap),

b) rostos és szálas anyagokat tartalmazó folyadékok,

amelyekből aszennyeződés feltekeredhet alapátke-

rékre (pl. pöcegödör, szennyvízgödör stb.),

c) szilárd részecskéket és hosszú szálas anyagokat tartal-

mazó folyadékok, amelyekből aszennyeződés felte-

keredhet alapátkerékre, vagy abban sérülést okozhat

(pl. fahulladékot, szegeket stb. tartalmazó víz),

d) koptató anyagokat tartalmazó folyadékok (pl. homo-

kos víz),

e) ivóvíz.

3. ábra

 Az úszó kapcsoló kábelhosszának abeállí-

tásával beállítható aszivattyú be- és

kikapcsolási szintje (lásd a2. ábrát).

STOP

START

STOP

2. ábra

III. Akészülék részei és

működtető elemei

3. ábra. Tételszámok és megnevezések

1. Fogantyú és akasztó afüggesztő kötél beakasztásához

2. Nyomóági kimenet (könyök), 1 1/4“-es

külső menettel

3. Szivattyú talp

4. Úszó kapcsoló

5. Hálózati vezeték

6. Vízszint beállító úszó kapcsoló vezeték akasztó

7. Tömlőcsatlakozó csonk 25 mm; 1“ és 32 mm-es

átmérőkkel

EXTOL CRAFT

24 HUHU

IV. Üzembe helyezés előtt

•FIGYELMEZTETÉS!

•A termék használatba vétele előtt ajelen útmu-

tatót olvassa el, és azt atermék közelében tárol-

ja, hogy más felhasználók is el tudják olvasni.

Amennyiben aterméket eladja vagy kölcsönad-

ja, akkor atermékkel együtt ajelen használati

útmutatót is adja át. Ahasználati útmutatót

védje meg asérülésektől.

•A szivattyú hálózati vezetékét még ne csatlakoztassa

az aljzathoz.

1. Ellenőrzés

 Ellenőrizze le ahálózati vezeték és az

úszó kapcsoló sérülésmentességét.

Amennyiben aszivattyú hálózati vezetéke vagy

az úszó kapcsolója sérült, akkor azt ne kapc-

solja be és ne használja. Aszivattyút Extol®

márkaszervizben javítassa meg.

 Ellenőrizze le anyomócsonkot, valamint

alapátkerék környékét alapátkerékhez

vezető nyílásba való betekintéssel. Anyo-

mócsonkon, alapátkeréken és környékén

nem lehetnek szennyeződések. Az ujjával

forgassa el alapátkereket, annak akadá-

lymentesen kell mozognia.

Ellenőrizze le alapátkereket, azon nem

lehetnek kopások és elhasználódási nyomok.

Akopott lapátkerék kisebb szivattyúzási telje-

sítményt biztosít.

2. A fogantyút (ami afüggesztő kötél

beakasztását is szolgálja) nyomja be

ahoronyba ütközésig és bekattanásig

(lásd a3. ábrát). Afogantyú ahoronyból

nem csúszhat ki, ellenkező esetben aszi-

vattyú aszivattyúzandó folyadékba esik.

•FIGYELMEZTETÉS!

•A fogantyú megfelelő rögzítése után az már nem

húzható ki aszivattyú házából.

3. Anyomócsonk menetére csavarozza

rá anyomóoldali tömlőcsonkot

(lásd a4. ábrát).

 A megfelelő tömítés érdekében acsonkra

tekerjen tömítő teflon szalagot.

 A tömlőcsonk „a“ és „c“ átmérőit bilincses

tömlőcsatlakoztatáshoz (fém csőbilincs

használatával), a„b“ és „d“ átmérőket menetes

tömlőcsatlakoztatáshoz lehet felhasználni (csa-

varzattal szerelt tömlők használatával).

∅1 1/4"

∅32mm

∅1"

∅25mm

4. ábra

4. A nyomóoldali tömlőcsonkra (vagy

közvetlenül amenetes kimenetbe) erősít-

sen fel olyan tömlőt (vagy csövet), ame-

lynek abelső átmérője nem kisebb, mint

anyomófurat belső átmérője, továbbá

amely ellenáll aszivattyúzott folyadék

hatásainak és afolyadék nyomásának (pl.

PVC tömlőt).

5. Állítsa be az úszó kapcsoló vezetékének

ahosszát ahhoz avízszinthez, amelynél

aszivattyúnak automatikusan ki kell

kapcsolnia.

 Az úszó kapcsoló megfelelő működését pró-

bálja ki egy vízzel megtöltött edényben (pl.

hordóban). Az úszó kapcsolót kézzel emelje

fel alegmagasabb helyzetébe, majd szép

lassan mozgassa akapcsolót lefelé. Felemelt

helyzetben aszivattyú bekapcsol, illetve lefelé

nyomva (egy bizonyos magasságban) aszi-

vattyú kikapcsol.

Mielőtt az úszó kapcsoló elérné aszi-

vattyú házát, akapcsolónak már le kell

kapcsolnia aszivattyút.

•Az úszó kapcsoló megfelelő működéséhez az

úszó és akábelbilincs közötti vezetékhossz

nem lehet túl rövid. Akapcsolás elvét a2. ábra

mutatja.

6. A szivattyú fogantyújához erősítsen

hozzá egy kötelet vagy láncot, amellyel

aszivattyút afolyadékba engedi le.

kötélnek (vagy láncnak) biztonságosan meg

kell tartania aszivattyú súlyát, továbbá elle-

nállónak kell lennie aszivattyúzott folyadék

korrodáló vagy koptató hatásaival szemben is.

A szivattyút ahálózati vezetékénél fogva vízbe

süllyeszteni tilos!

5. ábra

V. Aszivattyú használata

A SZIVATTYÚ HASZNÁLATA

1. A szivattyút süllyessze afolyadékba.

a) A szivattyút engedje le teljesen afenékre.

Afenéknek szilárdnak és simának kell lennie,

továbbá azon nem lehet iszaplerakódás, homok,

kavics, rostos és szálas anyag stb.

b) Ügyeljen arra, hogy afenék ne legyen mélyebben,

mint aszivattyú maximális merülési mélysége.

•Amennyiben afenti feltételeket (a. és b. pont) nem

lehet biztosítani, akkor aszivattyút akötél (vagy

lánc) segítségével kell afolyadékba szabadon lógva

felfüggeszteni. Ilyen felfüggesztési módnál is be

kell tartani aszivattyú maximális merülési mély-

ségét. Aszivattyúzott folyadék nem tartalmazhat

olyan anyagokat, amelyek aszivattyú szabályszerű

működését meggátolhatják (lásd aszövegben

található előírásokat és figyelmeztetéséket).

2. A szivattyút függőleges helyzetben rögzítse

úgy, hogy az ne tudjon elborulni vagy leesni.

Ügyeljen arra, hogy aszivattyú hálózati

vezetéke ne kerülhessen aszivattyú alá, mert

aműködő szivattyú avezetéket beszívja, ami-

nek vezetékszakadás lehet akövetkezménye.

•A szivattyú telepítésekor biztosítsa az úszó kapcsoló

szabad mozgását. Ha az úszó kapcsoló aműködés során

fennakad, aszivattyút nem tudja időben lekapcsolni.

Avíz teljes kiszivattyúzása után aszivattyú száraz állapo-

tban fog működni, ami maradandó sérüléseket okozhat.

•Amennyiben aszivattyúzás helyén olyan nagyobb

méretű tárgyak találhatók, amelyek negatívan

befolyásolhatják aszivattyúzást és aszivattyú

megfelelő működését, akkor ezeket atárgyakat

aszivattyú folyadékba engedése előtt távolítsa el.

•A szivattyút függőleges állapotban kell rögzíteni.

Aszivattyú vízszintes helyzetben nem működtethető.

•A szivattyút úgy akassza fel, hogy aszivattyú ne

tudjon atengelye körül körbe fordulni (a betekere-

dett hálózati vezeték megsérülhet).

EXTOL CRAFT

26 HUHU

BE ÉS KIKAPCSOLÁS

•A szivattyú hálózati vezetékét csatlakoztassa ahálózati

aljzathoz.

•A szivattyú villanymotorját az úszó kapcsoló automa-

tikusan be- és kikapcsolja, az úszó kapcsoló pillanatnyi

helyzete alapján (a vízszinthez képest, lásd a2. ábrát).

KIKAPCSOLÁS

•A szivattyú azonnali kikapcsolásához ahálózati vezetéket

húzza ki az aljzatból, ellenkező esetben aszivattyú ki- és

bekapcsolását az úszó kapcsoló helyzete határozza meg.

Megjegyzés:

•A szivattyúkba épített hővédelem túlterhelés, vagy

aszivattyú házának anem megfelelő hűtése miatt bek-

övetkező túlmelegedés esetén lekapcsolja avillanymo-

tort. Ha ahővédelem lekapcsolja avillanymotort, akkor

ahálózati vezetéket húzza ki az aljzatból, keresse és

szüntesse meg ahővédelem bekapcsolásának az okát

(pl. túlterhelés), és várja meg avillanymotor lehűlését.

Ahővédelem beépítése nem jogosítja fel afelhasználót

arra, hogy akészüléket rendszeresen túlterhelje!

•FIGYELMEZTETÉS!

•Mielőtt aszivattyút kiemelné aszivattyúzott folyadé-

kból, ahálózati vezetéket húzza ki acsatlakozó aljzatból.

A SZIVATTYÚ HASZNÁLATÁNAK AZ

ALAPELVEI, VALAMINT BIZTONSÁGI

ELŐÍRÁSOK

•A szivattyú használatba vétele előtt figyelme-

sen olvassa végig ajelen útmutatót és tartsa be

aműszaki adatoknál feltüntetett üzemeltetési

feltételeket és korlátozásokat.

•Aszivattyút olyan hálózati ághoz csatlakozta-

ssa, amelybe 30 mA-es hibaáram-érzékenységű

áram-védőkapcsoló (RCD, Fl) van beépítve.

Ahálózati ágba beépített áram-védőkapcsoló működő-

képességét aszivattyú minden bekapcsolása előtt

próbálja ki.

•Ahálózati csatlakozóaljzatot védje anedvessé-

gtől és víztől.

•A szivattyút ne használja olyan folyadékok szi-

vattyúzásához, amelyek korróziót okozó anya-

gokat (savat, lúgot, fehérítőt), vagy abrazív rés-

zecskéket (pl. homokot) tartalmaznak, továbbá

gyúlékony, nagyon sűrű vagy élelmiszer jellegű

folyadékokhoz (pl. tejhez, olajhoz stb.).

•Ha aszivattyúval vegyi anyagokkal kezelt vizet

szivattyúz ki az úszómedencéből, akkor amunka

befejezése után aszivattyút tiszta vízzel öblítse át.

•Az áramütések elkerülése érdekében aszivattyúzás

során (illetve ha aszivattyú az elektromos hálózathoz

van csatlakoztatva) kerülje aszivattyúzott folyadékkal

(vagy fém edényekkel és az akasztó lánccal) való

közvetlen kapcsolatot, valamint aszivattyúzott foly-

adéktól tartsa távol az embereket és háziállatokat.

Aszivattyú meghibásodása vagy ahálózati vezeték

sérülése áramütést okozhat.

•Bizonyos szivattyúzott folyadékok károsak

lehetnek az emberi szervezetre, ezért aszi-

vattyúzás során viseljen egyéni védőeszközöket

(védőszemüveg, védőkesztyű stb.) és tartózkod-

jon kellő távolságra aszivattyúzott folyadéktól.

•Ügyeljen arra, hogy aszivattyút ne helyezze sűrű

iszapba vagy egyéb lerakódásba (sárba stb.).

•A szivattyúzás során aszivattyúnak teljesen

avíz alatt kell lennie.

Ellenkező esetben afolyadék nem tudja lehűteni aszi-

vattyú házát, atúlmelegedés miatt bekapcsol ahővé-

delem és leáll avillanymotor (ez rosszabb esetben

avillanymotor meghibásodását is okozhatja).

•A használat során aszivattyú felmelegszik,

szállítás és újabb üzembe helyezés előtt várja

meg aszivattyú lehűlését.

•A szivattyúzás során aszivattyúból kenőanyag

kerülhet aszivattyúzott folyadékba. Ezért aszi-

vattyút ne használja ivóvíz vagy védett természe-

ti területeken található vizek szivattyúzásához.

•A szivattyút ne járassa szárazon (szivattyúzott

folyadék nélkül), például az úszó kapcsoló fele-

melésével.

A szárazon üzemeltetett szivattyúban atengelyt tömítő

mechanikus tömszelence rövid idő alatt maradandó

sérülést szenvedhet. Ha aszivattyú afolyadékba van

mártva, az úszó kapcsoló pedig megfelelően be van állítva,

akkor nem fordulhat elő aszivattyú szárazon futtatása.

•Előzze meg ahálózati vezeték sérülését.

A hálózati vezeték és éles élek vagy sarkok találkozása

helyén ahálózati vezetékre tekerjen ruhát.

•Mielőtt aszivattyút kiemelné aszivattyúzott

folyadékból, vagy azon megkezdené akarban-

tartási munkákat, ahálózati vezetéket húzza ki

acsatlakozó aljzatból.

•A szivattyút ahálózati vezetéknél vagy az úszó kapc-

soló vezetékénél megfogva tilos emelni és szállítani.

•A szivattyún csak az Extol® márkaszervizei hajthat-

nak végre javításokat és elektromos karbantartá-

sokat (a szervizek jegyzékét ahasználati útmutató

elején feltüntetett honlapon találja meg).

•A szivattyúzás során anyomótömlőn az áramlás

mennyiségét nem szabad megváltoztatni (pl.

meghajlítással vagy szelep beépítésével), tová-

bbá atömlőt óvja az éles tárgyaktól is.

•Ügyeljen arra, hogy aszivattyú ne szívjon fel

abrazív anyagokat (pl. homokot), vagy más,

aszivattyút és működését veszélyeztető egyéb,

valamint vegyi anyagokat.

•Ha aszivattyút hosszabb ideig nem használja,

akkor azt afolyadékból emelje ki.

•A nem üzemelő szivattyút fagy esetén nem sza-

bad afolyadékban hagyni.

Ha afolyadék belefagy aszivattyúba, akkor akiol-

vasztáshoz lángot vagy más közvetlen hőforrást alkal-

mazni tilos. Aszivattyút vigye szobahőmérsékletű hely-

re és várja meg aszivattyú felmelegedését. Aszivattyút

csak aműszaki adatoknál megadott hőmérsékletű foly-

adékok szivattyúzásához, és az ugyanott feltüntetett

levegő hőmérsékleti tartományban üzemeltesse.

•A készüléket 8évnél idősebb gyerekek csak akészülék

használati utasítását ismerő és akészülék használa-

táért felelősséget vállaló személy felügyelete mellett

használhatják. Akészüléket 8év feletti gyerekek csak

felnőtt személy felügyelete mellett tisztíthatják. Akés-

züléket és ahálózati vezetékét tartsa távol a8 év alatti

gyerekektől.

A készüléket idős, testi és szellemi fogyatékos személy-

ek, illetve akészülék használatát nem ismerő és hason-

ló készülék üzemeltetéseinek atapasztalataival nem

rendelkező személyek csak akészülék használati uta-

sítását ismerő és akészülék használatáért felelősséget

vállaló személy felügyelete mellett használhatják.

A készülék nem játék, azzal gyerekek nem játszhatnak.

A BÚVÁRSZIVATTYÚ ÜZEMEN KÍVÜL

HELYEZÉSE

1. A szivattyút kapcsolja le (húzza ki ahálózati

csatlakozódugót az aljzatból), emelje ki aszi-

vattyúzott folyadékból, majd tegye tiszta vízbe.

2. Kapcsolja be aszivattyút és alaposan öblítse át

tiszta vízzel.

3. A szivattyút kapcsolja le (húzza ki ahálózati

csatlakozódugót az aljzatból), majd aszivatty-

út emelje ki atiszta vízből.

VI. Tisztítás és karbantartás

•FIGYELMEZTETÉS!

•A szivattyún végzett bármilyen munka megkezdése

előtt ahálózati vezetéket húzza ki az aljzatból.

•A szivattyút tartsa tisztán. Aszivattyút ahasználat

után alaposan ki kell öblíteni tiszta vízzel, illetve aszi-

vattyúról el kell távolítani alerakódott szennyeződése-

ket, ellenkező esetben ajárókerék beragadhat, illetve

aszivattyú szívó- és nyomó nyílásai eldugulhatnak

(lásd az üzemen kívül helyezéssel foglalkozó fejezetet).

•A tisztításhoz szerves oldószereket használni tilos, mert

sérülést okozhatnak aszivattyú műanyag házán.

•A szivattyút rendszeresen ellenőrizze le, azt sérült vagy

kopott alkatrészekkel üzemeltetni nem szabad.

•A sérült alkatrészek cseréjéhez kizárólag csak eredeti (a

szivattyú gyártójától származó) alkatrészeket szabad

felhasználni.

•Ha aszivattyú agarancia ideje alatt meghibásodik,

akkor forduljon az eladó üzlethez (amely ajavítást

EXTOL CRAFT

28 HUHU

az Extol® márkaszerviznél rendeli meg). Akészülék

garancia utáni javításait az Extol® márkaszervizeknél

rendelje meg. Aszervizek jegyzékét ahonlapunkon

találja meg (lásd az útmutató elején).

•A szivattyút más célokra átalakítani tilos.

MEGHIBÁSODÁSOK ELHÁRÍTÁSA

•FIGYELMEZTETÉS!

•A szivattyún végzett bármilyen munka megkezdése

előtt ahálózati vezetéket húzza ki az aljzatból.

•Ha aszivattyú nem működik megfelelően, akkor

aproblémát atáblázatban található utasítások

szerint próbálja megszüntetni.

Meghibásodás Lehetséges ok Elhárítás

Bekapcsolás után aszi-

vattyú nem működik,

amotor nem forog és

csendes

Nincs hálózati feszültség. Ellenőrizze le ahálózatot (kismegszakító,

áram-védőkapcsoló).

Rossz ahálózati konnektor. A szivattyút csatlakoztassa másik konne-

ktorhoz.

Sérült ahálózati vezeték. Ellenőrizze le avezetéket, ha szükséges,

akkor cseréltesse ki.

Az úszó kapcsoló beakadt. Szabadítsa ki az úszó kapcsolót és állítsa

be amegfelelő vízszintre.

A túlmelegedés elleni védelem bekap-

csolt.

Keresse meg atúlmelegedés okát, várja

meg aszivattyú lehűlését.

Bekapcsolás után aszi-

vattyú nem működik,

amotor búg

A lapátkerék le van blokkolva. Szerelje le afenékrészt és alapátkerék

környékét tisztítsa meg.

A forgórész beleragadt atömítésekbe. Próbálja meg kézzel elforgatni alapát-

kereket.

A kondenzátor meghibásodott. Forduljon az Extol® márkaszervizhez.

A szivattyú bekapcsol, de

kicsi ateljesítménye és

hangosan fut

A nyomótömlő vagy aszívórész el van

tömődve.

Tisztítsa meg atömlőt vagy ajárókerék

és aszívórész környékét.

Elkopott ajárókerék. Vigye akészüléket javításra az Extol®

márkaszervizbe.

A hálózati feszültség ingadozik. Biztosítsa astabil tápfeszültséget.

Víz került aszivattyú

kapocsdobozába vagy

amotor tekercsébe

A mechanikus tömszelence vagy atömí-

tés megsérült.

Vigye akészüléket javításra az Extol®

márkaszervizbe.

Megsérült (megrepedt) aszivattyú háza. Vigye akészüléket javításra az Extol®

márkaszervizbe.

A szivattyú magától

megáll és elindul

Túl kicsi anyomótömlő ellenállása. Növelje anyomótömlő ellenállását

(csatlakoztasson további nyomótömlőt).

1. táblázat

•Ha aproblémát nem tudja megszüntetni (a szivattyú

megbontása nélkül), akkor forduljon az Extol® már-

kaszervizhez. Garanciaidőn belül forduljon ahhoz az

üzlethez, ahol aterméket megvásárolta.

VII. Címkék és piktogramok

414122

220-240 V~ 50 Hz |400 W

Qmax =7500l/h |Hmax= 5 m

Max. ∅35mm |IPX8

Tmax= 35°C |3,3kg

Madal Bal a.s. • Průmyslová zóna Příluky 244 • CZ-760 01 Zlín

5 m

A használatba vétel előtt olvassa el

ahasználati utasítást.

A termék megfelel az EU

előírásainak.

Elektromos hulladék jele. Akés-

züléket háztartási hulladékok közé

kidobni tilos! Akészüléket adja le

újrahasznosításra.

Qmax A szivattyúzott folyadék maximális

mennyisége.

Hmax A szivattyúzott folyadék maximális

szállítási (nyomási) magassága.

Tmax Szivattyúzott folyadék maximális

hőmérséklete

A szivattyú maximális merülési

mélysége.

A típuscímkén található aszivattyú

gyártási száma, amely tartalmazza

agyártási évet és hónapot, valamint

akészülék gyártási sorszámát.

2. táblázat

VIII. Tárolás

•A szivattyú eltárolása előtt aszivattyúról és aszi-

vattyúból távolítson el minden szennyeződést, majd

aszivattyún hajtson végre karbantartást. Aszivattyút

száraz, gyerekektől elzárt helyen, 5és 35°C közötti

hőmérsékleten tárolja.

•Szállítás közben aszivattyút óvja meg az erős rez-

gésektől és leeséstől, ellenkező esetben aszivattyú

meghibásodhat.

IX. Hulladék

megsemmisítés

•A csomagolást az anyagának megfelelő hulladékgyűjtő

konténerbe dobja ki.

•A termék elektromos és elektronikus

alkatrészeket, valamint veszélyes

hulladéknak számító anyagokat

tartalmaz. Az elektromos és elektro-

nikus hulladékokról szóló 2012/19/

EU számú európai irányelv, valamint

az idevonatkozó nemzeti törvények

szerint az ilyen hulladékot alapanyagokra szelektálva

szét kell bontani, és akörnyezetet nem károsító módon

újra kell hasznosítani. Aszelektált hulladék gyűjtőhe-

lyekről apolgármesteri hivatalban kaphat további

információkat.

X. Garancia és garanciális

feltételek

GARANCIÁLIS IDŐ

Jótállásra, szavatosságra vonatkozó jogszabályok, rendele-

tek: 151/2003. (IX.22) Korm. Rendelet; Ptk. 685.§ e) pont;

Ptk. 305§ -311/A-ig; 49/2003. (VII. 30.) GKM rendelet. Az

említett törvények rendelkezéseivel összhangban aMadal

Bal Kft. az Ön által megvásárolt termékre ajótállási jegyen

feltüntetett garanciaidőt ad. Az alább megadott garanci-

ális feltételek illetve ajótállási jegyen feltüntetett további

feltételek teljesülése esetén atermék javítását aMadal Bal

Kft.-vel szerződéses kapcsolatban álló szakszerviz agaran-

ciális időszakban díjmentesen végzi el.

EXTOL CRAFT

30 HUHU

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles avevő részére átadni arendben

kitöltött jótállási jegyet. Ajótállási jegybe minden

adatot kitörölhetetlenül, az értékesítés időpontjában

kell bevezetni.

2. A termék kiválasztásakor avevőnek át kell gondolnia,

hogy atermék az általa kívánt tulajdonságokkal ren-

delkezik-e. Nem lehet később reklamációs ok, hogy

atermék nem felel meg avevő elvárásainak.

3. Garanciális javítási igény érvényesítésekor aterméket

annak valamennyi tartozékával együtt, lehetőség

szerint az eredeti csomagolásban, arendben kitöltött

jótállási jegy eredeti példányával és avásárlást igazoló

bizonylattal (blokk vagy számla) együtt kell átadni.

4. Reklamáció, javítási igény esetén aterméket tiszta

állapotban, portól és szennyeződésektől mentesen,

olyan módon becsomagolva kell átadni, hogy ater-

mék szállítás közben ne sérüljön meg.

5. A szerviz nem felelős atermékek szállítás közben

történő megsérüléséért.

6. A szerviz nem felelős atermékkel együtt beküldött

olyan tartozékokkal kapcsolatban, amelyek nem tarto-

znak atermék alapfelszereléséhez. Kivételt képeznek

azok az esetek, amikor atartozékot atermékről atar-

tozék károsodása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy

technológiai feldolgozási hibák miatt bekövetkező

meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem csökkenti atörvényes

jogokat, hanem kiegészíti azokat.

9. A garanciális javításokat kizárólag aMadal Bal Kft-vel

szerződéses kapcsolatban álló szerviz jogosult elvégezni.

10. Agyártó felelősazért,hogy atermékateljes garanciális

időszakban–atermékhasználatára vonatkozóutasítások

betartása esetén –a műszaki adatokban megadotttulajdon-

ságokkal ésparaméterekkelrendelkezzen. Agyártóegyúttal

fenntartjaatermék kialakításánakelőzetesfigyelmeztetés

nélkül történőmegváltoztatásáravonatkozójogát.

11. A garanciális igényjogosultság az alábbi esetekben

megszűnik:

(a) a termék használata és karbantartása nem akeze-

lési útmutatóban megadottak szerint történt;

(b) a berendezésen aMadal Bal Kft. előzetes engedélye

nélkül bármilyen beavatkozást végeztek, vagy

aberendezés javítását olyan szerviz végezte, amely

nem áll szerződéses kapcsolatban aMadal Bal Kft-vel.

vagy nem arendeltetésének megfelelő célra

használták;

(d) a termék valamely részegységét nem eredeti

részegységre cserélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantartás

miatt következett be;

(f) a termék meghibásodása vagy sérülése vis major

miatt következett be;

(g) a meghibásodást külső mechanikai hatás, hőha-

tás vagy vegyi hatás okozta;

(h) a termék meghibásodása nem megfelelő

körülmények között történő tárolás vagy nem

szakszerű kezelés miatt következett be;

(i) a termék meghibásodása (az adott típusra

nézve) agresszív környezetet jelentő (például

poros vagy nagy nedvességtartalmú) környe-

zetben történő használat miatt következett be;

(j) a termék használata amegengedett terheléss-

zint feletti terheléssel történt;

(k) a garancialevelet vagy atermék megvásárlását

igazoló bizonylatot (blokk vagy számla) bármily-

en módon meghamisították.

12. A gyártó nem felelős atermék normál elhasználódá-

sával kapcsolatos, illetve atermék nem rendeltetéss-

zerű használata miatt bekövetkező hibákért.

13. A garancia nem vonatkozik aberendezés normál

használata következtében várhatóan elhasználódó

elemekre (például alakkozásra, szénkefére, stb.).

14. A garancia megadása nem érinti avevők azon jogait,

amelyekkel atermékek vásárlásával kapcsolatban

külön jogszabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS

IDŐ UTÁNI SZERVIZELÉS

A termékek javítását végző szakszervizek címe,

ajavítás ügymenetével kapcsolatos információk

awww.madalbal.hu weboldalon találhatóak meg, illet-

ve aszakszervizek felsorolása atermék vásárlásának helyén

is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszol-

gálati telefonszámon állunk ügyfeleink rendelkezésére.

EK Megfelelőségi nyilatkozat

A Gyártó Madal Bal a.s. •Bartošova 40/3, 760 01 Zlín •Cégszám: 49433717

cég kijelenti, hogy az alábbi jelölésű és megnevezésű készülék,

illetve az ezen alapuló egyéb kivitelek megfelelnek az Európai Unió idevonatkozó előírásainak.

Az általunk jóvá nem hagyott változtatások esetén afenti nyilatkozatunk érvényét veszti.

Extol® Craft 414122

Szennyvíz búvárszivattyú 400 W

tervezését és gyártását az alábbi szabványok alapján végeztük:

EN 60335-1; EN 60335-2-41; EN 55014-1+A1+A2; EN 55014-2+A1+A2;

EN 61000-3-2+A1+A2; EN 61000-3-3; EN 62233; EN 62321

figyelembe véve az alábbi előírásokat:

2006/95/EK;

2004/108/EK;

2006/42/EK;

2011/65/EU

Zlín 8. 1. 2015

Martin Šenkýř

Igazgatótanácsi tag

EXTOL CRAFT

32 ENEN

Introduction

Dear customer,

Thank you for the confidence you have shown in the Extol® brand by purchasing this product.

This product has been tested for reliability, safety and quality according to the prescribed norms and regulati-

ons of the European Union.

Contact our customer and consulting centre for any questions at:

www.extol.eu ser[email protected]

Manufacturer: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Czech Republic

Date of issue: 8. 1. 2015

 The power of the pump is divided

between the suction depth, delivery

height and delivery flow rate. To

achieve the maximum delivery

height, the suction depth must be

as small as possible. To achieve the

maximum delivery flow rate at the

outlet, the suction depth and the

delivery height must be as small as

possible. The delivery flow rate of the

pump declines proportionately with

the increasing length of the hose and

the viscosity of the pumped liquid,

with the increasing height difference

between the position of the pump

and the hose end, with the diameter

and resistance of the hose, with dec-

lining water temperature or voltage

loss in the power grid.

Fig.1

Relationship of the delivery

ow rate in m3per hour and the

delivery height in metres.

II. Characteristic -purpose

of use

•The electric submersible pump Extol ®Craft 414122 is

intended for pumping, draining or transferring water

and is intended for domestic, garden or recreational

use. Due to its ability to pump larger particles, it is also

suitable for pumping dirty water. The pump is designed

for smaller pumping applications and it is not reco-

mmend to leave it in the pumped liquid long term, e.g.

long term submersion in drainage sumps for the purpo-

se of controlled drainage of rising ground water, etc.

This pump is not designed for pumping the fo-

llowing liquids:

a) thick and viscous liquids (e.g. muddy water and mud).

b) liquids containing fibrous materials or items, which

may wind on to the impeller of the pump (e.g. from

sewage tanks).

c) liquids containing long thin hard items, which may

enter the area of the impeller of the pump and

damage it (e.g. wood fragments, nails, etc.)

d) liquids containing abrasive particles (e.g. water con-

taining sand).

e) drinking water

Fig. 3

 The adjustable length of the float cord

makes it possible to set the water level

at which the pump will start and stop,

see Fig.2.

STOP

START

STOP

Fig. 2

III. Parts and control

elements

Fig. 3, Position-description

1. Handle for attaching the pump‘s suspension rope

and for carrying the pump

2. Outow tting (elbow) with a1 1/4“ male thread

3. Base (stand) of the pump

4. Float switch (oat)

5. Power cord

6. Fixture for holding the oat switch cord

to regulate the water level

7. Hose connection

tting for diameters of 25 mm; 1“ and 32 mm

I. Technical specifications

Order number 414122

Power input 400 W

Supply voltage/frequency 220-240 V~50 Hz

Maximum flow rate 7500 l/h

Max. delivery height 5 m

Max. pump submersion depth 5 m

Hose connection fitting diameters 1 1/4“, 32mm, 1“, 25 mm

Power cord length 10 m

Max. size of particles dispersed in liquid 35 mm

For clean and dirty water YES

Weight (without power cord) 3.3 kg

IP Code IPX8

pH range for pumped liquid 4-9

Temperature of pumped liquid 0 <t ≤35°C

Ambient air temperature 5-35°C

Material of pump unit plastic

EXTOL CRAFT

34 ENEN

 Verify the correct working order of the

float switch by submerging the pump into

acontainer filled with water and using your

hand, move the float to the top position and

gradually move it downwards. The pump must

respond appropriately by starting when the

float switch is lifted and stopping the electric

motor when it goes down.

Make sure that the oat does not touch the

pump before the electric motor turns o.

•For the float switch to function correctly, the

distance between the float switch and the

float switch fixture must not be too small. The

described principle is shown in Fig. 2.

6. Safely tie arope or chain to the pum-

p‘s handle by which the pump will be

lowered into the pumped liquid.

This rope or chain must be orders of magnitude

stronger than the weight of the pump and

must be resistant against the effects of the

pumped liquid.

Never lower the pump by its power cord.

Fig. 5

V. Operating the pump

PLACEMENT INTO THE PUMPED LIQUID

1. Lower the pump into the pumped liquid.

a) Place the pump directly on the bottom of the

area filled with the pumped liquid. However, the

bottom must be firm, even, free of muddy depo-

sits, sand, stones, fibrous material, etc.

b) Make sure that the bottom is not deeper than the

pump‘s prescribed maximum permitted submer-

sion depth.

•If all the aforementioned conditions in points a) and

b) are not met, it is necessary to leave the pump

in the liquid freely suspended on arope or chain.

Nevertheless, adhere to the pump‘s maximum prescri-

bed submersion depth. The liquid must not contain for-

bidden compounds described in chapter Characteristics

and fundamentals of working with the pump.

2. If all the aforementioned conditions in points a)

and b) are not met, it is necessary to leave the

pump in the liquid freely suspended on arope

or chain. Nevertheless, adhere to the pump‘s

maximum prescribed submersion depth. The

liquid must not contain forbidden compounds

described in chapter Characteristics and funda-

mentals of working with the pump.

•When installing the pump, ensure that the float

switch can move freely. Blocking the movement of

the float switch while the pump is running will not

enable it to turn off when the level of the pumped

liquid falls and may result in the pump running dry,

which would damage it.

•If there are larger items in the area being pumped or

items that could negatively affect the operation of the

pump, remove them prior to submerging the pump.

•Always position the pump in avertical position as it

is not designed to operate in ahorizontal position.

•When suspending the pump, prevent it from

turning along its vertical axis and thereby prevent

potential damage to the power cord.

IV. Before putting into

operation

•ATTENTION

•Carefully read the entire user‘s manual before

first use and keep it with the product so that the

user can learn about it at any time. If you lend or

sell the product to somebody, do not forget to

include this user‘s manual with it. Prevent this

user‘s manual from being damaged.

•Make sure that the pump‘s power cord is disconnected

from the power outlet.

1. Inspection

 Visually inspect the power cord and the

oat switch for damage.

Do not use the pump if the insulation on its

power cord or oat switch cord is damaged or if

its oat switch is damaged and have it repaired

at an authorised service centre for the Extol®

brand.

 Check that the pressurised water outlet

and the pumped liquid inlets to the

impeller are clean, and insert anger

into the delivery outlet to check that the

impeller rotates freely.

Also check that the impeller is not worn out

(abrasion of the bent notches on the impeller).

Aworn out impeller is characterised by reduced

performance of the pump.

2. Slide the handle for carrying and suspen-

ding the pump into the grooves as shown

in Fig. 1to secure it in place (it will click

in), otherwise the pump suspended by the

handle could fall into the pumped liquid.

•ATTENTION

•Once the handle is attached, it is not possible to

remove it so as to prevent the pump suspended

in the liquid from accidentally falling off.

3. Screw the hose connection fitting into

the pump‘s delivery outlet (obr.4).

 To ensure atight seal, we recommend that you

wind teflon tape on to the thread on the fitting

before screwing it on.

 The parts of the fitting a;c are intended for

the threadless connection of adelivery hose

secured using metal hose clamps and parts b;

dare intended for connection to hoses fitted

with threaded fittings for connection to the

threaded fittings of the pump.

∅1 1/4"

∅34mm

∅1"

∅25mm

Fig. 4

4. On to the pump‘s fitting or delivery

outlet, install adelivery hose or pipe

the diameter of which is not smaller

than the smallest hole diameter on the

fitting supplied with the pump and that

is made from amaterial resistant against

the effects and pressure of the pumped

liquid (e.g. from PVC).

5. Adjust the length of the float switch cord

to the water level at which the pump is to

start automatically.

EXTOL CRAFT

36 ENEN

•Protect the pump‘s power cord from damage.

Wind aprotective material, e.g. atextile, around the

location where the power cord comes into contact with

asharp or coarse edge.

•Before taking the pump out of the pumped

liquid, before handling it or repair works, disco-

nnect the power plug from the power socket.

•Never carry or suspend the pump by the power

cord or the float switch power cord.

•All work with the electrical accessories or inter-

nal parts of the pump may only be performed by

an authorised service centre for the Extol® brand

(you will find the servicing locations at the web-

site at the start of this user‘s manual).

•Avoid reducing the flow rate while the pump is

running as aresult of areduction of the delivery

hose diameter (e.g. by bending it) or damaging

the hose by sharp items.

•Make sure that no abrasive loose material (e.g. sand)

or other inappropriate materials or chemicals enter

the pumped liquid when the pump is running.

•When the pump is not used for an extended peri-

od of time, do not leave it in the pumped liquid.

•Do not leave apump that is not being used in the

liquid in freezing temperatures.

If the remaining pumped liquid in the pump freezes,

never use aflame or any direct heat source to defrost it.

Simply move the pump to an area that is at room tem-

perature and allow the frozen water to melt. Use the

pump in the pumping water and ambient air tempera-

ture range indicated in the technical specifications.

•This appliance can be used by children aged 8years

and older if they are properly supervised or in cases

where they have been instructed to use an appliance in

asafe manner and understand the potential dangers.

The user may not allow children to perform cleaning

and maintenance if they are not older than 8years and

under supervision. Keep the appliance and its power

cord out of the reach of children younger than 8years.

The appliance may be used by persons with reduced

physical, sensory or mental capabilities or with alack

of experience and knowledge, if they are supervised

or have been instructed to use the appliance in asafe

manner and understand the potential dangers.

Children must not play with the appliance.

PUTTING THE PUMP OUT OF OPERATION

1. Disconnect the pump from the power supply,

take the pump out of the pumped liquid and sub-

merge it in acontainer filled with clean water.

2. Turn on the pump and thoroughly flush the

inner parts of the pump by pumping clean

water through it.

3. Disconnect the pump from the power supply and

take it out of the container filled with water.

VI. Cleaning and

maintenance

•ATTENTION

•Prior to any handling of the pump, disconnect its power

cord from the power socket.

•Keep the pump clean. It is necessary to thoroughly

flush the pump with clean water after use and to rid

it of stuck on material so that the impeller and the

passageways are not blocked by dried dirt (see para-

graph above „Putting the pump out of operation“).

•Do not use organic solvents for cleaning as this would

result in damage to the plastic of the pump unit.

•Regularly inspect all the parts of the pump for wear

and damage.

•Damaged parts must be replaced with the original

parts of the manufacturer.

•For warranty repairs, please contact the vendor from

whom you purchased the product and they will arrange

for repairs at an authorised service centre for the Extol®

brand. For apost warranty repair, please contact the

authorised service centre for the Extol® brand directly

(you will find the servicing locations at the website at

the start of this user‘s manual).

•Do not rebuild the pump in any way for other applications.

TURNING ON /OFF

•Connect the power cord to an electrical power socket.

•The operation of the pump‘s electric motor is automati-

cally controlled by the position of the float switch rela-

tive to the level of the liquid being pumped, see fig. 2.

TURNING IT OFF

•To immediately turn the pump off, disconnect the

power cord from the power socket, otherwise the motor

is turned on and off by the position of the float switch.

Note:

•The pump is equipped with thermal protection that

protects the electric motor against overheating as

aresult of insufficient cooling of the pump‘s case or

overloading of the motor. If the thermal protection is

activated, disconnect the pump from the power socket,

remove the cause of the overloading and wait until the

motor cools down. The fact that the pump is equipped

with thermal protection does not authorise the opera-

tor to overload the pump!

•ATTENTION

•Always disconnect the pump from the power supply

before pulling it out of the pumped liquid.

FUNDAMENTALS OF WORKING WITH

THE PUMP AND SAFETY INSTRUCTIONS

•Before using the pump, thoroughly acquaint

yourself with its correct operation and respect

the limit conditions for its use.

•Connect the pump to asocket equipped with

afault interrupter (residual current device)

–with break current of 30 mA in order to provide

protection against injury by electrical shock. This

protection device must be installed in afixed electrical

circuit and must be retested prior to every use.

•Protect the power socket against moisture and

against being flooded with water.

•Never use the pump for pumping liquids contai-

ning substances causing corrosion (acids, lye,

bleaches), abrasive particles (e.g. sand), further-

more flammable and viscous liquids and food

such as milk, oil, etc.

•After pumping chemically treated water from

aswimming pool, flush out the pump with clean

water because pool water has corrosive effects.

•When the pump is running or under current, avoid

coming into contact with the pumped liquid or

conductive parts of the container and/or the metal

suspension chain and ensure that people or ani-

mals do not come into contact with the pumped

liquid as this could result in injury by electrical

shock in the event of amalfunction of the pump or

if the insulation of the power cord is damaged.

•When pumping liquids that could cause negative

reactions to the organism, use protective aids

(glasses, gloves, etc.) when handling the pump and

maintain asafe distance from the pumped liquid.

•Make sure that the pump is not located in heavy

sediments (e.g. in mud, etc.).

•Always make sure that the pump is submerged in

the pumped liquid while running.

Otherwise there will not be sufficient cooling of the

pump‘s case, which will result in afrequent activation

of the thermal protection of the electric motor and sub-

sequent turning off of the pump, which may damage

the electric motor.

•The pump usually heats up during operation, turn

it off and allow it to cool down before handling it.

•Lubricants may escape from the pump into the

pumped and surrounding liquid during opera-

tion. For this reason, do not use the pump for

pumping drinking water and water from protec-

ted water sources.

•Prevent the pump from running without liquid,

e.g. running it dry by manually lifting the float

switch.

When the pump is run dry, the seal of the mechanical

plug around the impeller shaft is damaged. If the pump

is submerged and the float switch functions perfectly,

the pump should not run dry.

EXTOL CRAFT

38 ENEN

VII. References on the

rating label and symbols

414122

220-240 V~ 50 Hz |400 W

Qmax =7500l/h |Hmax= 5 m

Max. ∅35mm |IPX8

Tmax= 35°C |3,3kg

Madal Bal a.s. • Průmyslová zóna Příluky 244 • CZ-760 01 Zlín

5 m

Read the user's manual before use.

Meets EU requirements.

Electrical waste symbol. Do not

dispose of an unserviceable applian-

ce in household waste, instead take

it to adisposal facility.

Qmax Maximum ow rate of the pumped

liquid.

Hmax Maximum delivery head of the

pumped liquid (delivery).

Tmax Maximum temperature of the

pumped liquid.

Maximum submersion depth of the

pump.

The pump‘s rating label includes

the serial number representing the

year, month of manufacture and the

sequence number of the product.

Table 2

VIII. Storage

•Remove all dirt from the pump and perform its mainte-

nance before storing it. Store it out of reach of children

in adry place at temperature range of 5to 35°C.

•When transporting the pump, prevent excessive sha-

king or falls to prevent potentially damaging it.

IX. Waste disposal

•Throw packaging materials into acontainer for the

respective sorted waste.

•The product contains electric/electro-

nic components that constitute hazar-

dous waste. According to European

Directive No. 2012/19 EU, electric and

electronic appliances must not be

thrown out with household waste,

and must be handed over for ecologi-

cal disposal at specified collection points. You can find

information about these collection points at your local

town council office.

TROUBLESHOOTING

•ATTENTION

•Before commencing repair and adjustment work, alwa-

ys disconnect the power cord from the power socket.

•If your pump is not working properly, attempt to reme-

dy the fault according to the following table.

Defect Possible cause Remedy

The pump does not start

up when turned on, the

motor is silent

No voltage in the power grid Check the voltage source, circuit breaker,

the residual current device

Faulty power socket Use adierent power socket

Damaged extension cord Check the power cord and have it repla-

ced if necessary

Float switch is blocked Release the oat switch and set it accor-

ding to the required water level

Thermal protection activated Allow the pump's electric motor to cool

down and remedy the cause of the

activation

The pump does not start

up when turned on, the

motor is humming

The impeller is blocked Disassemble the base and clean the area

of the pump's impeller

The rotor is stuck in the sealing surfaces Rotate the impeller

Faulty capacitor Contact an authorised service centre for

the Extol® brand

The pump starts up but

its performance is weak

and it is noisy

The delivery hose of the suction system

is clogged

Clean out the hose of the impeller area

Worn out impeller Have it replaced at an authorised service

centre for the Extol® brand

Fluctuating voltage in the power grid Stabilise the voltage in the power grid

Water in the area of the

pump's terminal box or

the motor winding

Damaged mechanical plug, possibly

sealing rings

Have it repaired at an authorised service

centre for the Extol® brand

Damaged motor body Have it repaired at an authorised service

centre for the Extol® brand

The pump starts and

stops on its own

Low resistance of the delivered liquid Increase the resistance of the delivered

liquid (connect alonger delivery hose).

Table 1

•If the fault cannot be remedied without working on the

inner parts of the pump, have the pump repaired at an

authorised service centre for the Extol® brand. Organise

warranty repairs through the vendor from whom you

purchased the product.

This manual suits for next models

Table of contents

Languages:

Popular Water Pump manuals by other brands

Graco

Graco Husky 1590 Instructions-parts list

VDO

VDO A2C59514607 Service Info

Edwards

Edwards STP-iXA2205 Series instruction manual

Grundfos

Grundfos CR 1 instructions

KNF

KNF N963 Operating and installation instructions

KNF

KNF NMP 830 KPDC Operating and installation instructions

HALE

HALE AP Technical manual

Pontec

Pontec PondoSolar 600 Control operating instructions

Ismatec

Ismatec Flowmaster FMT300 operating manual

salmson

salmson NFCH series Installation and operating instructions

Pentair

Pentair AURORA 326A instruction manual

JABSCO

JABSCO 32605 Series quick start guide

Grundfos

Grundfos SD instructions

dosatron

dosatron D 25 F owner's manual

Sears

Sears 390.304550 owner's manual

Crane

Crane Prosser Hymergible 3HPV Installation and operation manual

Oase

Oase Aquarius Universal Expert 21000 operating instructions

Aspen

Aspen Maxi Lime manual

EXTOL Craft 414122 User manual

Popular Water Pump manuals by other brands
