Famgizmo PC26-KMG User manual

MOBILE AIR CONDITIONER
USER MANUAL

1
VERY IMPORTANT
Do not install and use your portable air conditioner
unit before carefully reading this instruction guide.
Please retain this manual brochure for product
warranty and future reference
CAUTION
1. " PLEASE MAKE SURE THE PRODUCT
VENTILATES ALL THE TIME "! Please make sure
the inlet and outlet ventilation is not blocked at all
times.
2. Operate this unit on a horizontal surface to avoid
water leakage.
3. Do not operate this unit in an explosive or
corrosive atmosphere.
4. Operate this unit in an ambient of 35 degree
centigrade or less.
5. Clean air filter periodically to enjoy the most
efficient cooling.
6. When the unit is shut off, please wait at least 3.5
minutes before restarting this is to prevent the
compressor from being damaged.
7. This unit needs at least 7 Amps of electricity to
have its compressor operational. To avoid the
household electricity block out, please do not use
any extension cord for this unit.
8. The product is only applicable to interior cooling ,
dehumidifying and fan.
9. When turning on the unit, the fan will operate but
the compressor will start up after the cooling
alarm flashes for three minutes.

2
10. When the supply cord is damaged, it must be
replaced by the manufacturer, its service agent
or similarly qualified persons in order to avoid
hazard.
11. In order to dispose the appliance safely, please
remove the batteries from the unit before scrapping
it.
12. This appliance can be used by children aged from 8
years and above and persons with reduced
physical,sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the
appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made
by children without supervision.
13. Please drain water before moving the product.
ATTENTION
For effective cooling functions, please ensure
that the following steps are undertaken:
1) The full extension of the exhaust hose is
400mm which shall stay horizontal
without being bent..
2) A distance of 500mm minimum must be
kept between the filter side of the unit
and wall or any other obstacles”.
3) When this appliance starts to defrost, the
word “DF” will be displayed on the LED

3
CONGRATULATIONS ON YOUR
SELECTION OF A QUALITY
PORTABLE AIR CONDITIONER
This Air Conditioner has been designed and manufactured to the
highest standards of modern engineering.
Our product not only provides you a remote control to help user
operate all the functions easily and conveniently but also has below
benefits:
- Moves easily from room to room on easy glide castors
- No installation required-just plug into any household
power outlet
- Powerful refrigerated air system cools down the ambience
instantly whenever you want.
- Dehumidified and filtered air cycle improve breathing
environments effectively.
- Besides the remote control, your one touch electronic pad
also provides easy-identifying manual operation.
- 24 hour programmable timer that can be used with either the
air conditioning or dehumidification setting
- Unique sleep control function
- 220-240 Volt 50Hz operation
- 1.2 meter cord with plug

4
UNPACKING INSTRUCTIONS
1.Please put the product in a right direction
before unpacking.
2. Cut off the straps.
3. Grasp the carton box and hoist it so that the
product can slide from the bottom of the box.
4. Hold the air outlet at both sides of the product
and raise it carefully from the foam base.
5. Hold and incline the product slightly to take
The Inner joint of exhaust hose and exhaust pipe out
of the base, as shown in the figure.
6. Please install the exhaust hose on the\
product before use.
CONTENTS
1/ Air conditioner unit
2/ Exhaust hose,(with exhaust hose outer
joint inside)
3/ Exhaust hose inner joint
4/ Remote controller
5/Upper Packing Foam
6/Bottom Packing Foam
7/ User Manual

5
NAME OF THE PARTS
1. Control panel
2. Remote control receiver
3. Cool air outlet
4. Filter of evaporator
5. Cool air outlet
6. Upside drain hole
7. Hot air outlet
8. Filter of condenser
9. Hot air inlet
10. Lower drain hole
11.Hose adaptor

6
EXHAUST HOSE INSTALLATION
1. Please take out the joints from exhaust hose according to the figure “①” and connect
joint a with joint b.
2.Please connect the air outlet joint with the exhaust hose in the direction according to
the figure “②”.
1. Please rotate the exhaust hose in the direction as shown in the figure “③” so that the
exhaust hose can be connected with the inner joint.
2. Please connect the exhaust pipe inner joint with the product as shown in the figure
“④”

7
CONTROL PANEL AND FUNCTION
INTRODUCTION
1. POWER KEY
Press to turn unit "ON" or "OFF".
2. FUNCTION
Press this key to select cooling, dehumidifying or fan.
3. TEMPERATURE REGULATION KEY (UP)
Cooling mode (+): add 1℃by pressing the button once until 30℃at highest
4. TEMPERATURE REGULATION KEY (DOWN)
Cooling mode (-): reduce 1℃by pressing the button once until 17℃at lowest
5. L.C.D. DISPLAY
The display indicates the current setting temperature or the timer setting. When
setting temperature or timer, the new setting is shown then the display returns the
current set temperature.

8
※The display is also used to show error codes when a fault occur, see “ERROR
CODES”.
6. SPEED
Press to select either LOW, MEDIUM, HIGH or AUTO fan speed.
If "AUTO" is selected (During cooling function),”HIGH” or "MEDIUM" or “LOW" will
be selected automatically according to the difference between setting
temperature and ambient temperature.
7. PROGRAMMABLE TIMER
Programmable timer ON/OFF key.
TIMER-ON: The timer-on is used to turn on the unit automatically after the set
time is over.
1. Press the "TIMER" key at stand-by status to set the time you desired.
2. Once the set hour has come to an end, the unit will turn on automatically.
3. Press the "POWER" key before time out, the setting time will be canceled and
the unit will turn on.
4. You can set the function and fan speed while setting the timer.
TIMER-OFF: The timer-off is used to turn off the unit automatically after the
setting time is over.
1. Press the "TIMER" key at operating status to set the time you desired.
2. Once the set hour has come to an end, the unit will turn off automatically.
3. Press the "POWER" key before the time out, the setting time will be canceled
and the unit will turn off.
Note: In dehumidifying function, this key is invalid because the unit is defined to
low speed in dehumidifying mode.

9
8. SLEEP CONTROL FUNCTION
1. While in cooling mode, press the SLEEP key to set the temperature. It
increases1 ℃after an hour and at most increases 2 ℃after 2 hours.
2. Press the SLEEP key again can cancel the setting.
9. SWING
Press this key and the outlet will cycle oscillating, and it will stop when this key
pressed again .The blade will back to middle after turn off the appliance.
10.ALARM
When the water tank is full,"E4" will be displayed on the display panel. To resume
operation, please remove the rubber cap of the drain hose to drain out the water
firstly. The E4 warning will disappear after draining, and then you can restart the
unit by pressing the POWER key.

10
REMOTE CONTROL FUNCTION
On/Off switch
Function “MODE” selector
Hourly programming
Automatic fan speed
High fan speed
Mid fan speed
Low fan speed
Night operation selector
Temperature selector
Swing

11
NOTICE
The product can evaporate condensate water and drain the water through exhaust
hose automatically.
1. When the product is cooling, there is no need to install the drain pipe. Please make
sure the drain hole is installed with rubber cap
2. When the product is dehumidifying, pull the rubber cap
“①”from the drain hole and install a suitable drain pipe
·Please remove the rubber cap to enhance the dehumidification ability.
※When the water tank is full,"E4" will be displayed on the display panel. Please
remove the rubber cap“②” of the drain hole to drain out the water first. After the
"E4" disappeared, please restart the unit and then the unit can operate normally.
MAINTENANCE
Please cut off the power before cleaning.

12

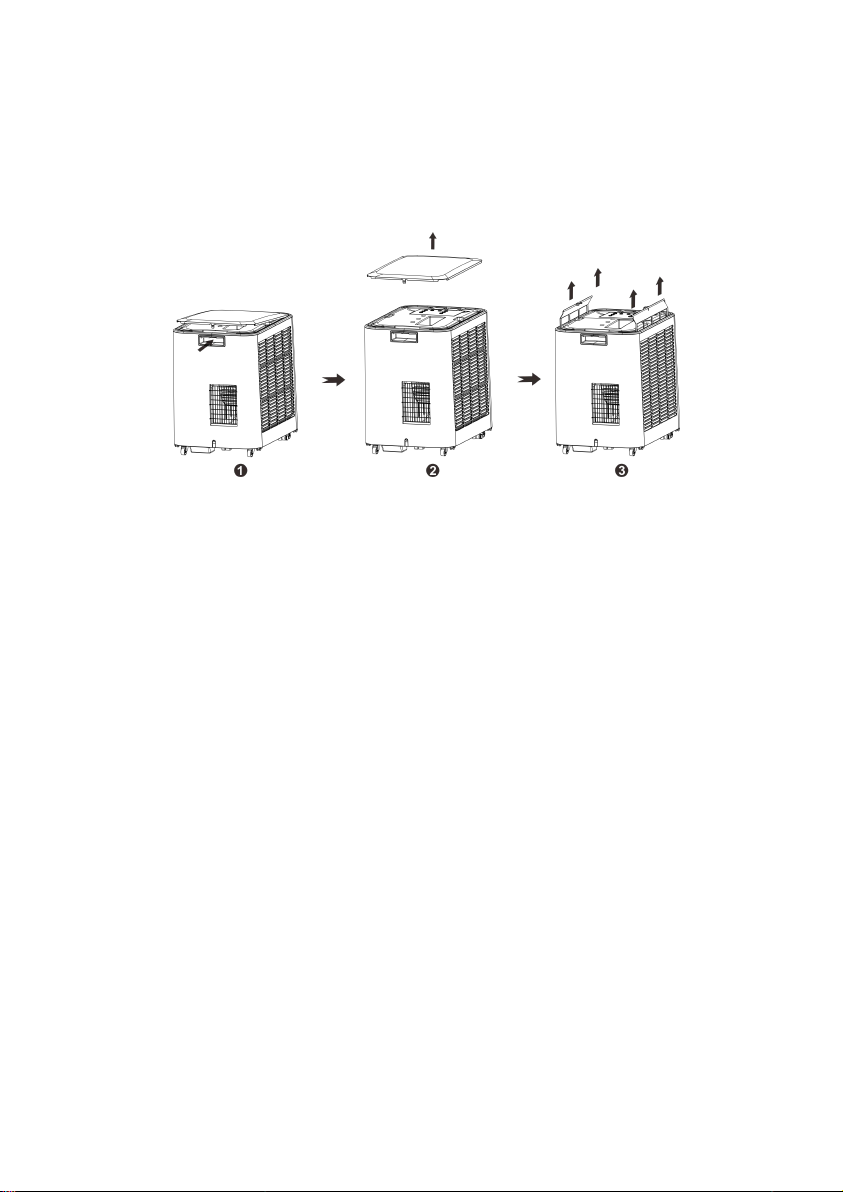

FILTER
Please press the button of handle like the arrow in fig ①,then pull the top panel like the
arrow in fig ②and the filter at side can be removed by pulling the frame up lightly like
fig ③.
CONDENSER/EVAPORATOR
Use a brush attachment with a vacuum cleaner.
Shell
Clean the shell with wet cloth and wax it with soft cloth.
Please pull the filter up slightly according to the direction as shown in the figure to
remove the filter screen for cleaning

13
POWER SUPPLY
(1) Confirm the correct power.
(2) Insert the plug into the outlet firmly In order to prevent any
dangerous leakage.
(3) Don’t pull power wire by force because it will cause damage to power
wire.
PLACE FOR USE
(1) Because the machine distributes hot air, please don’t place or
operate in a narrow place.
(2) In case of dangerous leak, don’t work the machine in a humid place.
(3) Don’ t place the machine in a sunlit corner otherwise the unit might
shut down due to the overheat and the color of the machine may
soon fade out.
HELPFUL HINTS
The unit is fitted with a special thermal cut off device.
Please ensure the unit is not placed against objects which will
obstruct air intake e.g. furniture or curtains as this will affect it's
performance dramatically.

14
TROUBLE SHOOTING
SPECIFICATION
(CE) N 842/2006:
R410A is a kind of fluorinated greenhouse gases covered by
the Kyoto Protocol.
Its total global warming potential (GWP) is 2088.
Problem
Cause
Trouble shooting
E1
Electrical short on both
temperature sensor and PCB
Contact maintenance station to repair
E2
Electrical short of temperature
sensor copper tube and PCB
wiring
Contact maintenance station to repair
E4
Indicates water tank full
User needs to pull out the rubber
stopper which is located at the bottom
of the unit, to drain the water away.
Model No.
PC26-KMG
Power Source
220-240V~50Hz
Rated Power
Cooling
1000W
Cooling Capacity
2600W
Moisture Removed
50liters/day
Refrigerant
R410A
Dimensions (mm)
360Wx480Dx490H
This marking indicates that this product should not be disposed with
other household wastes throughout the EU. To prevent possible
hazards to the environment or human health from uncontrolled
waste disposal, please recycle it to prove the sustainable reuse of
material resources. Please ask return and collection systems or
contact the retailer where the product was purchased to return your
used device, they can recycle products safely.

1515

1
SEHR WICHTIG
Lesen Sie vor der Installation und Erstverwendung
der mobilen Klimaanlage aufmerksam diese
Gebrauchsanleitung. Bewahren Sie die
Gebrauchsanleitung auf einem sicheren Platz für
eventuelle Verwendung in der Zukunft.
HINWEISE
1. "DAS GERÄT MUSS STÄNDIG GUT BELÜFTET WERDEN!"
Blockieren Sie keine Önungen für Lufteingang und
-ausgang.
2. Verwenden Sie das Gerät nur auf einer horizontalen
Oberäche, um das Auslaufen von Wasser zu vermeiden.
3. Verwenden Sie dieses Gerät nie im explosiven oder
korrosiven Milieu.
4. Dieses Gerät ist zur Verwendung bei
Umgebungstemperatur von max. 35 °C bestimmt.
5. Reinigen Sie das Luftlter regelmäßig, um die eektivste
Kühlung zu erreichen.
6. Falls sich das Gerät ausschaltet, warten Sie vor dem
erneuten Einschalten mindestens 3,5 Minuten, ansonsten
könnte es zur Beschädigung des Kompressors kommen.
7. Dieses Gerät braucht für die Kompressorversorgung
mindestens 7 A Strom. Verwenden Sie keine
Verlängerungskabel, um die Überlastung des Stromnetzes
zu vermeiden.
8. Dieses Gerät ist nur zur Kühlung, Entfeuchtung und
Belüftung der Innenräume bestimmt.

2
9. Nach dem Einschalten des Gerätes beginnt der Ventilator
zu laufen, der Kompressor schaltet sich jedoch erst
nach dem Ablauf von drei Minuten. Während dieser drei
Minuten blinkt die Lichtanzeige des Kühlens.
10. Das beschädigte Netzkabel darf aus Sicherheitsgründen
nur vom Hersteller, von seinem Servicevertreter oder von
einer ähnlich qualizieren Person ausgetauscht werden.
11. Nehmen Sie im Falle der Geräteentsorgung zuerst die
Batterien aus der Fernbedienung heraus.
12. Dieses Gerät dürfen Personen (einschließlich Kindern)
mit begrenzten physischen, sensorischen oder geistigen
Fähigkeiten oder mit mangelnden Erfahrungen und
Kenntnissen nicht verwenden, es sei denn, sie wurden
mit der sicheren und sachgemäßen Verwendung des
Gerätes vertraut gemacht und verstehen eventuelle damit
verbundene Risiken oder sie benden sich unter Aufsicht
einer Person, die für ihre Sicherheit verantwortet. Kinder
dürfen mit dem Gerät nicht spielen. Kinder dürfen die
Reinigung und Benutzerwartung des Gerätes nie ohne
Aufsicht einer Person, die für ihre Sicherheit verantwortet,
durchführen.13. Bitte entwässernSie das Wasser, bevor Sie das Produkt
bewegen.

3
HINWEISE
Halten sie folgende Hinweise ein, um eine eektive
Kühlung zu erreichen:
1) Spannen Sie den Luftauslass-Schlauch bis
400 mm auf. Der Schlauch muss sich in
horizontaler Lage benden und darf weder
nach oben noch nach unten eingebogen sein.
2) Bewahren Sie einen Abstand von mindestens
500 mm zwischen der Wand oder anderen
Hindernissen und der Geräteseite mit Filter.
3) Beim Abtauen des Gerätes erscheint auf dem
Display die Meldung "DF".
WIR GRATULIEREN IHNEN ZUR AUSWAHL EINER HOCHWERTIGEN
MOBILEN KLIMAANLAGE
Diese Klimaanlage wurde gemäß den strengsten Standarten des modernen
Ingenieurwesens entworfen und hergestellt. Unsere Unser Produkt ist mit einer
Fernbedienung ausgestattet, die zur einfachen und bequemen Einstellung von
gewünschten Funktionen und Betriebsmoden dient.
Außerdem hat dieses Gerät folgende Vorteile:
- einfacher Transport aus einem Zimmer ins andere Zimmer dank leichten Rädern;
- keine anspruchsvolle Installation, sondern nur Anschluss ans Stromnetz;
- eektives Kühlungssystem kühlt die Umgebung sofort ab, wann immer Sie nur
wollen;
- entfeuchtete und gelterte Luft verbessert das Atmen;
- das Gerät kann sowohl mit der Fernbedienung als auch manuell mit
Berührungstasten bedient werden;
- 24-stündiger einstellbarer Timer kann im Kühlungs- oder Entfeuchtungsmodus
verwendet werden;
- einzigartiger Nachtsmodus;
- Betrieb bei 220-240 Volt 50 Hz;
- 1,2 m langes Netzkabel mit Netzstecker.

4
HINWEISE ZUR AUSPACKUNG DES GERÄTES
1. Stellen Sie das Gerät vor der Auspackung in
senkrechte Position.
2. Schneiden Sie die Verbindungsbänder der
Verpackung ab.
3. Ziehen Sie den Karton hoch und befreien Sie ihn von
der Basis.
4. Halten Sie das Gerät an den Seitengrien und heben
Sie es vorsichtig aus der Schaumbasis.
5. Greifen Sie das Gerät und neigen Sie es leicht, um den
Luftauslass-Schlauch von der Basis zu lockern, siehe
Abbildung.
6. Installieren Sie vor der Verwendung des Gerätes den
Luftauslass-Schlauch.
INHALT DER LIEFERUNG
1. Klimaanlage
2. Luftauslass-Schlauch (mit
Innenverbindungsansch)
3. Innenverbindungsansch des
Luftauslass-Schlauchs
4. Fernbedienung
5.
7. Gebrauchsanleitung
Schaumbasis
Schaumdeckel
6.
Schaumdeckel
Schaumbasis
