Feig Electronic OBID i-scan ID ISC.LR.I/O-A User manual
MONTAGE
INSTALLATION
preliminary
public (B)
2006-05-19
M51100-1de-ID-B.doc
OBI
D
i-scan
®
ID ISC.LR.I/O-A
Extension Board
Multi I/O Zusatzplatine
(deutsch / english)
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 3 von 31 M51100-1de-ID-B.doc
D E U T S C H
Hinweis
©Copyright 2006 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem-
den Umgebungen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 4 von 31 M51100-1de-ID-B.doc
D E U T S C H
Inhalt
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 5
1. Leistungsmerkmale der Multi I/O Karte 6
1.1 Leistungsmerkmale ID ISC.LRU1000...........................................................................6
1.2 Leistungsmerkmale ID ISC.LR2000 .............................................................................6
2 Montage 7
2.1 ID ISC.LRU1000 .............................................................................................................7
2.2 ID ISC.LR2000................................................................................................................8
3 Maße und Anschlussklemmen 9
3.1 Versorgungsspannung...............................................................................................10
3.2 Optokoppler-Eingang..................................................................................................11
3.3 Relais-Ausgang ...........................................................................................................13
4 Technische Daten 15
5 Lieferumfang: 16
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 5 von 31 M51100-1de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszuhändigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektri-
sche Schläge und Verletzungen verursachen. Solche Maßnahmen führen daher zu einem
Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleistung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeitpunkt
des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automatische Ein-
stellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines Gerätes wird keine
Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur von Elekt-
rofachkräften mit einschlägiger Ausbildung erfolgen.
•Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa-
len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.
•Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet wer-
den.
•Besonderer Hinweis für Träger von Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über-
schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz-
schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw.
der Antenne aufhalten.
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 6 von 31 M51100-1de-ID-B.doc
D E U T S C H
1. Leistungsmerkmale der Multi I/O Karte
1.1 Leistungsmerkmale ID ISC.LRU1000
Die Karte verfügt über zwei Optokoppler-Eingänge und einen Relais-Ausgang. Zusätzlich kann
eine VCC-Spannung angelegt werde. Diese Versorgt die Ein- und Ausgänge mit einer Spannung,
sodass keine Externe Spannung benötigt wird.
I/O Klemme Beschreibung
REL 2 X3 Relais 2
IN 2 X6 Eingang 2
IN 3 X7 Eingang 3
Tabelle 1-1: Jumper der Ein- und Ausgänge des ID ISC.LRU1000
1.2 Leistungsmerkmale ID ISC.LR2000
Die Karte verfügt über drei Optokoppler-Eingänge und drei Relais-Ausgänge. Zusätzlich kann eine
VCC-Spannung angelegt werde. Diese Versorgt die Ein- und Ausgänge mit einer Spannung, so-
dass keine Externe Spannung benötigt wird.
I/O Klemme Beschreibung
REL 2 X3 Relais 2
REL 3 X4 Relais 3
REL 4 X5 Relais 4
IN 2 X6 Eingang 2
IN 3 X7 Eingang 3
IN 4 X8 Eingang 4
Tabelle 1-2: Jumper der Ein- und Ausgänge des ID ISC.LR2000
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 7 von 31 M51100-1de-ID-B.doc
D E U T S C H
2 Montage
Die Karte kann direkt mittels Abstandsbolzen auf der Digitalplatine der Leser oder separat montiert
werden.

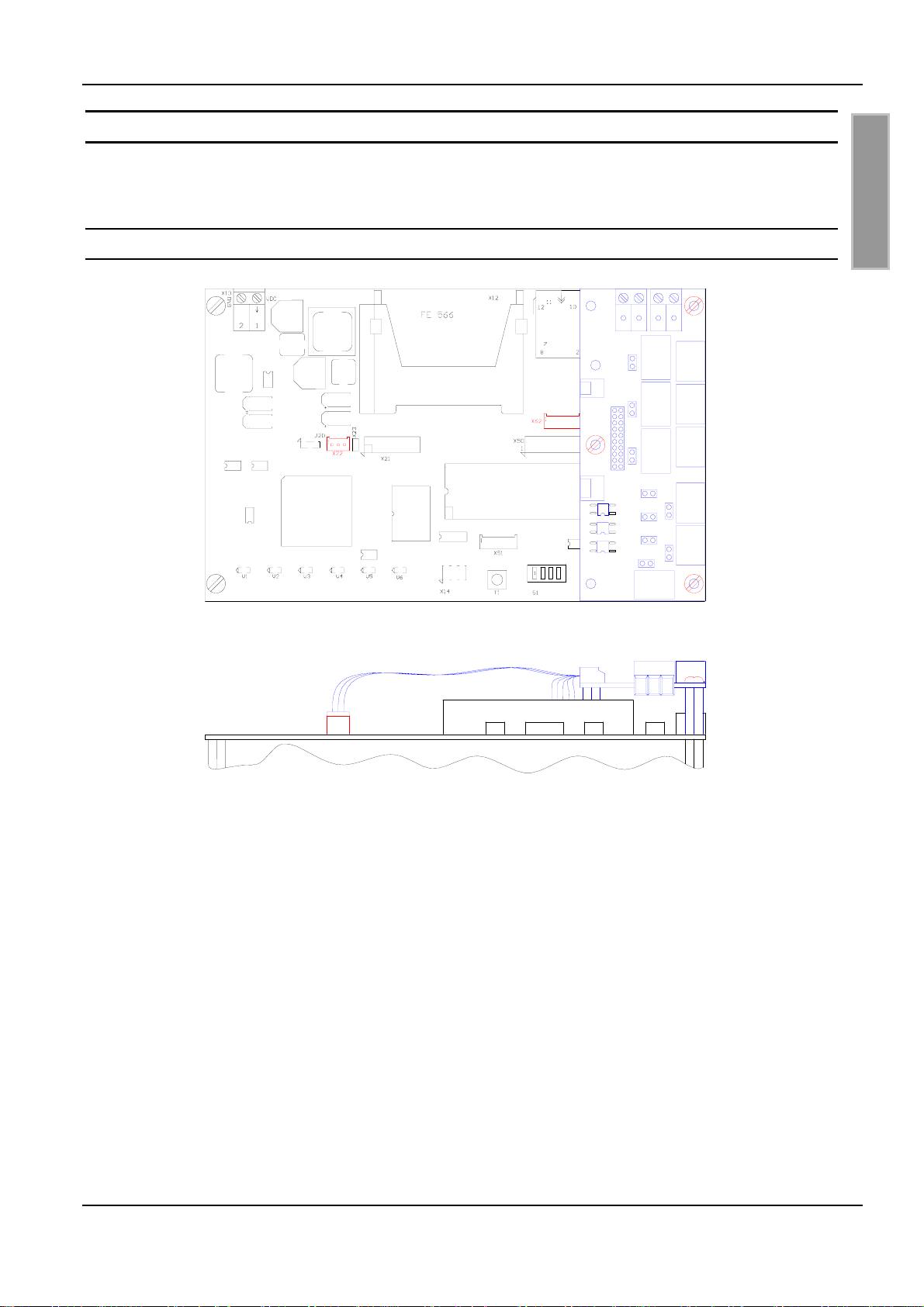

2.1 ID ISC.LRU1000
J3
X10 X9
IN-
J8
IN+
J9
J6
J4
GND
J7
X8
GND
IN+
IN-
X7
X6
IN-
J5 IN+
GND
J2
X11 J1
COM
COM
X5
GND
NO
NO
COM
X4
X3
NO
GND
GND
X1 X2
Bild 2-1: Montage ID ISC.LRU1000
•Entfernen der beiden M3 Schrauben bei X5 und X8 der Digitalplatine
•Montage Metallabstandsbolzen M3*15 mit einen Innen- und Außengewinde bei X5 und X8.
•Montage Kunststoffabstandsbolzen mit M3*6 Schraube in Multi I/O Karten zwischen X10 und X11
•Vorgefertigte Kabelsätze in X22 und X62 der Digitalplatine stecken
•Multi I/O Karte mit den beiden entfernten M3 Schrauben auf den Reader aufschrauben
•Kabel von X22 in X10 der Multi I/O Karte stecken
•Kabel von X62 in X11 der Multi I/O Karte stecken
Hinweis:
Sollten die Anschlussstecker X22 und X62 nicht bestückt sein, so nehmen sie bitte mit dem
Support der Firma Feig Electronic Kontakt auf.
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 8 von 31 M51100-1de-ID-B.doc
D E U T S C H

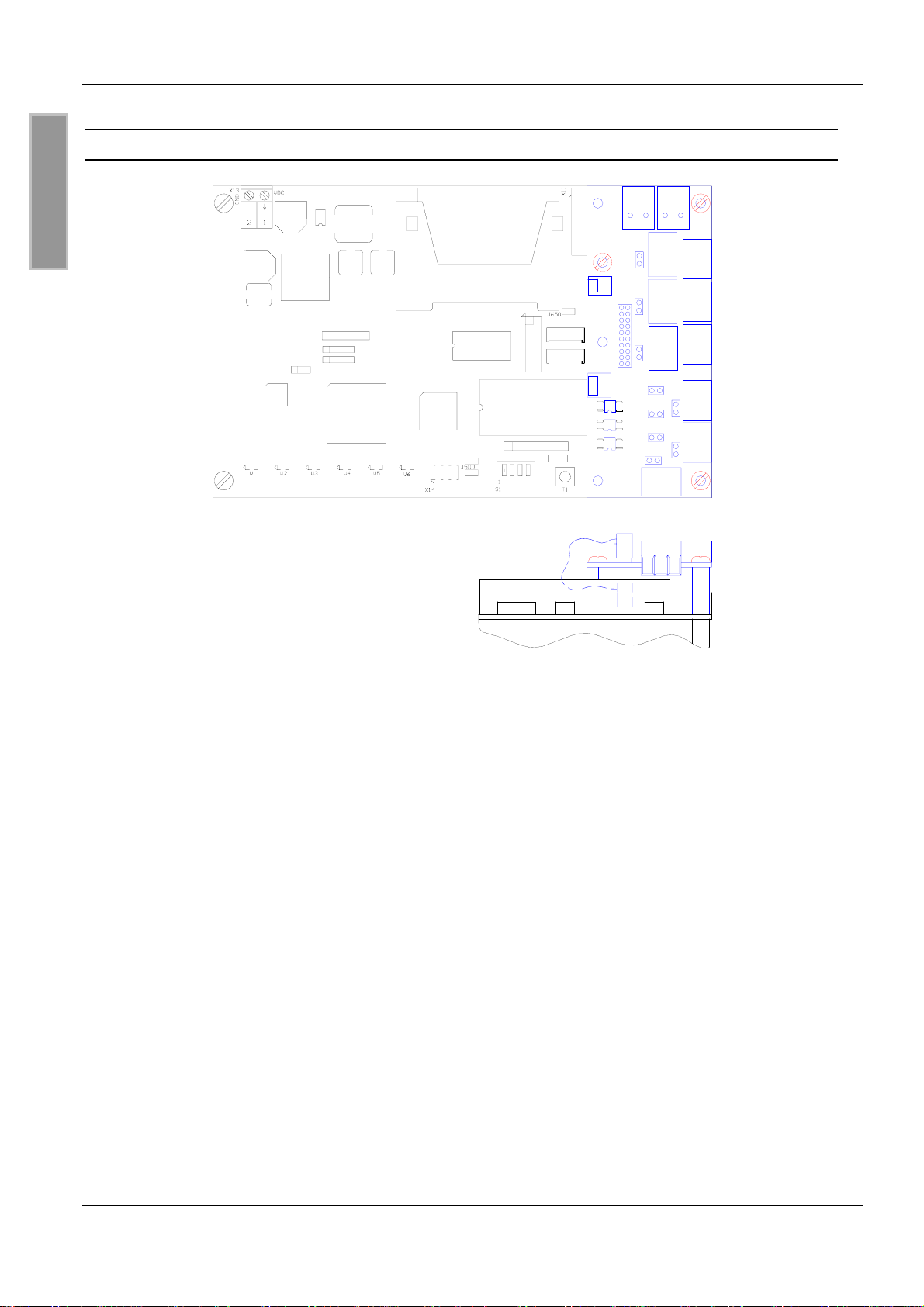

2.2 ID ISC.LR2000
J3
X9
IN-
J8
IN+
J9
J6
J4
GND
J7
X8
GND
IN+
IN-
X7
X6
IN-
J5 IN+
GND
J2
J1
COM
COM
X5
GND
NO
NO
COM
X4
X3
NO
GND
GND
X1 X2
GND VCC GND VCC
X10
X11
Bild 2-2: Montage ID ISC.LR2000
•Entfernen der beiden M3 Schrauben bei X5 und X8 der Digitalplatine
•Montage Metall Abstandsbolzen M3*15 mit einen Innen- und Außengewinde bei X5 und X8.
•Montage Kunststoffabstandsbolzen mit M3*6 Schraube in Multi I/O Karten zwischen über X11.
•Vorgefertigte Flachbandkabel der Digitalplatine stecken. Den Abstandsbolzen durch das
Flachbandkabel führen. Es ist darauf zu achten, dass die 1 des Flachbandkabels auf die 1 des
Steckers platziert wird. (Pin 2,4,6..20 bleiben frei).
•Multi I/O Karte mit den beiden entfernten M3 Schrauben und einer zusätzlichen auf den Rea-
der aufschrauben
•Flachbandkabel auf X9 aufstecken
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 9 von 31 M51100-1de-ID-B.doc
D E U T S C H

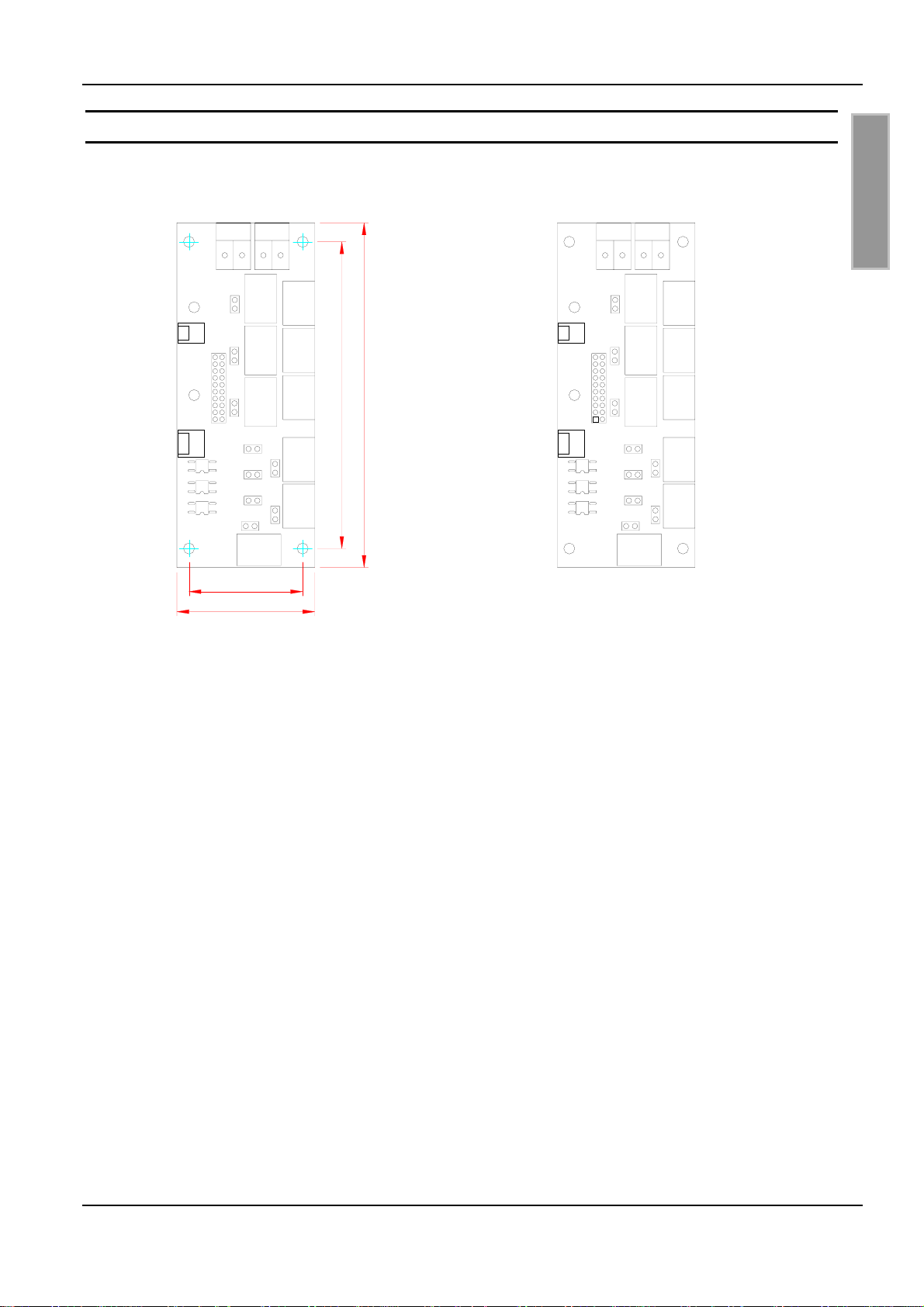

3 Maße und Anschlussklemmen
J3
X9
IN-
J8
IN+
J9
J6
J4
GND
J7
X8
GND
IN+
IN-
X7
X6
IN-
J5 IN+
GND
J2
J1
COM
COM
X5
GND
NO
NO
COM
X4
X3
NO
GND
GND
X1 X2
33
40
89
100
GND VCC GND VCC
1
X10
X11
Bild 3-1: Maße und Anschlussklemmen der I/O Karte
Hinweise:
•Die Spannungsversorgung der Leserseite ist getrennt von der Kundenseite.
•An die Stiftleisten X9, X10 und X11, dürfen nur die in der Beschreibung genannten Sig-
nale angeschlossen werden. Andere Signale können zur Zerstörung des I/O Karte oder
der angeschlossenen Elektronik führen
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 10 von 31 M51100-1de-ID-B.doc
D E U T S C H
3.1 Versorgungsspannung
Steht für die Ein- und Ausgänge der Karte keine externe Spannung zur Verfügung, kann eine ex-
terne Spannung von 5-24 VDC an X2 angeschlossen werden.
Bei Verwendung der Versorgungsspannung des Lesers, kann diese an X2 angelegt werden und
von X1 aus kann nun der Reader versorgt werden.
Die Versorgungsspannung ist an der Klemme X2 anzuschließen.
Klemmen
X1 / X2 Kurzzeichen Beschreibung
Pin 1 VCC 5 - 24 VDC - Versorgungsspannung
Pin 2 GND Ground – Versorgungsspannung
Tabelle 3-1: Pinbelegung Versorgungsspannung
X1 X2
GND VCC
21 21
GND VCC
Bild 3-2: Anschluss der Versorgungsspannung
Hinweis:
•Eine Verpolung der Versorgungsspannung kann zur Zerstörung des Gerätes führen.
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 11 von 31 M51100-1de-ID-B.doc
D E U T S C H

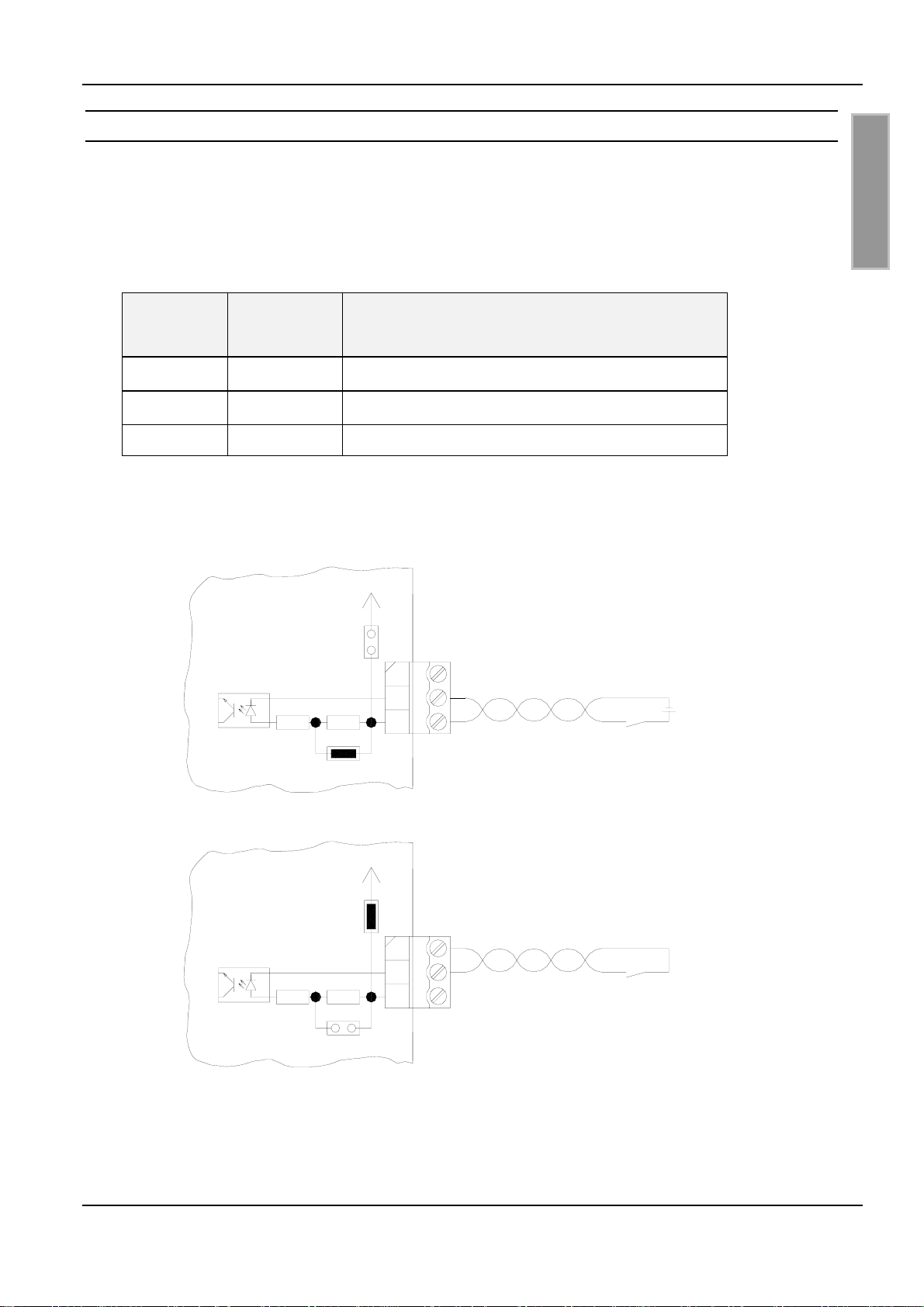

3.2 Optokoppler-Eingang
Die Optokoppler der Klemmleiste X6 (Eingang IN2), X7 (IN3) und X8 (IN4) sind galvanisch von
der Reader-Elektronik getrennt und müssen daher mit einer externen Spannung versorgt werden.
Die externe Spannung kann jedoch von Karte zur Verfügung gestellt werden. Alle 3 Eingänge sind
identisch aufgebaut und lassen sich einzeln konfigurieren.
Klemme
X6,X7,X8 Kurzzeichen Beschreibung
1 IN+ + Eingang
2 IN- - Eingang
3GND Ground
Tabelle 3-2: Pinbelegung Optokoppler
Uext.
IN-
GND
Rint2 IN+
Rint1
J4
J5
VCC
= 5V DC
IN-
GND
Rint2 IN+
Rint1
VCC = 24 VDC
J4
J5
Eingang IN2
Bild 3-3: Interne und mögliche externe Beschaltung der Optokoppler
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 12 von 31 M51100-1de-ID-B.doc
D E U T S C H
Die Eingangs-LED der Optokoppler sind intern mit einem Serienwiderstand von 1300 Ωbeschaltet
um den Eingangsstrom auf max. 20 mA begrenzt werden. Bei Spannungen kleiner als 11V muss
mit dem dazugehörigen Jumper ein Teil des Vorwiderstandes überbrückt werden.
Hinweise:
•Der Eingang ist für eine maximale Eingangsspannung von 24 V DC und einem Ein-
gangsstrom von maximal 20 mA ausgelegt.
•Verpolung oder Überlastung des Eingangs führt zu dessen Zerstörung.
Jumper Beschreibung
J4 Vorwiderstand IN2 (X6)
J5 VCC IN2 (X6)
J6 Vorwiderstand IN3 (X7)
J7 VCC IN2 (X7)
J8 Vorwiderstand IN4 (X8)
J9 VCC IN2 (X9)
Tabelle 3-3: Jumper der Eingänge IN2,IN3 und IN4
Tabelle 3-4 zeigt die benötigten externen Vorwiderstande bei den verschiedenen externen Span-
nungen Uext.
Externe Spannung Uext Jumper J4/J6/J8
5 V ... 10 V geschlossen
11 V ... 24 V offen
Tabelle 3-4: Benötigter externer Vorwiderstand Rext
Tabelle 3-5 zeigt die Jumperstellung für externe oder interne Spannungsversorgung
Jumper Jumper J5/J7/J9
externe Spannung offen
interne VCC Spannung geschlossen
Tabelle 3-5: Interne / Externe Spannungsversorgung
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 13 von 31 M51100-1de-ID-B.doc
D E U T S C H

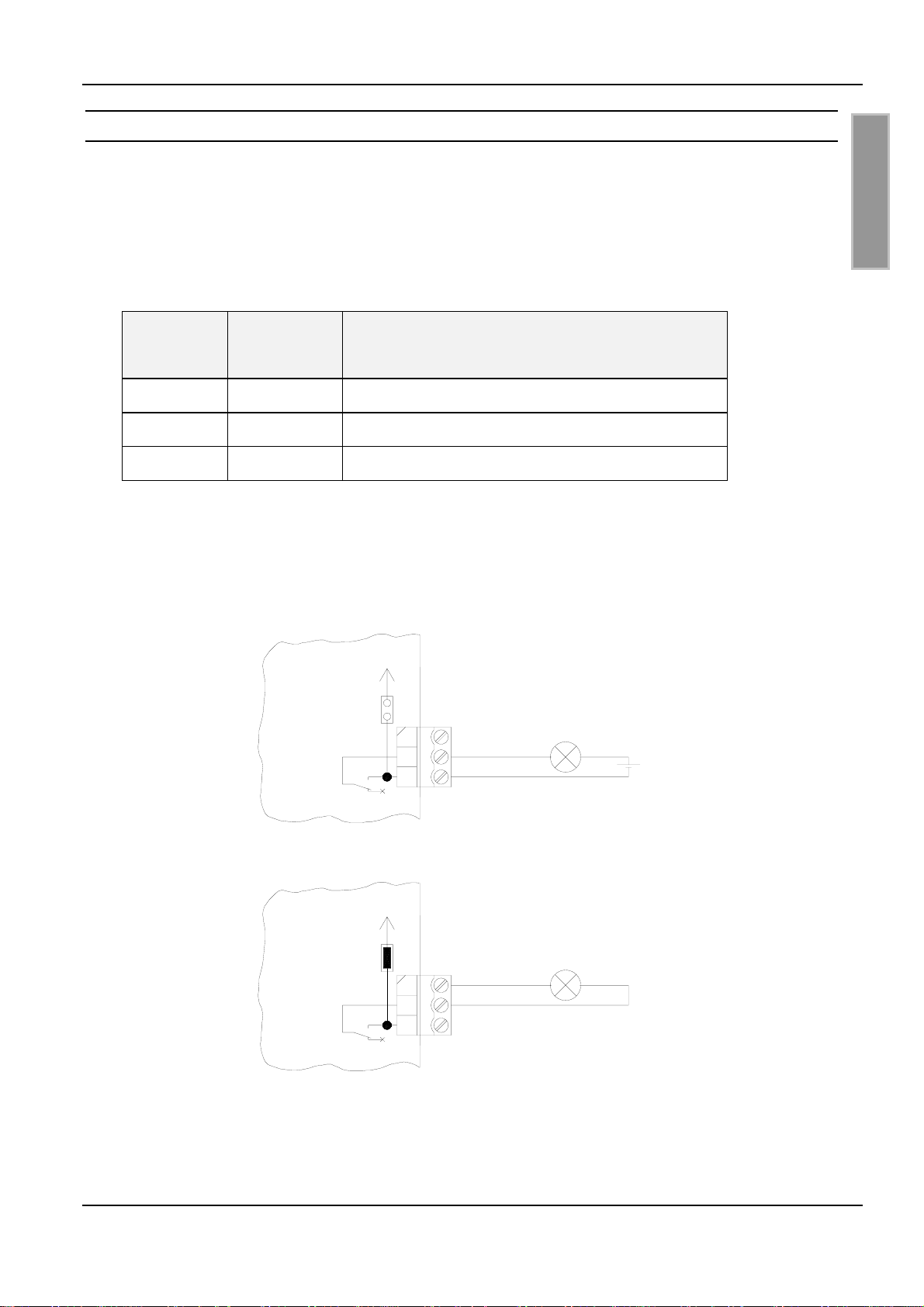

3.3 Relais-Ausgang
Als Relaisausgang steht ein Schließer zur Verfügung. Diese an den Klemmen X3,X4 und X5 zur
Verfügung stehenden Ausgänge sind galvanisch von der Reader-Elektronik getrennt und müssen
daher mit einer externen Spannung versorgt werden. Die externe Spannung kann jedoch von
Karte zur Verfügung gestellt werden. Alle 3 Ausgänge sind identisch aufgebaut und lassen sich
einzeln konfigurieren.
Klemme
X3,X4,X5 Kurzzeichen Beschreibung
1GND Ground
2COM Arbeitskontakt
3NO Schließer
Tabelle 3-6: Pinbelegung Relaisausgang
NC
ext.
U
J1
VCC
J1
COM
GND
NO
NC
COM
GND
NO
Ausgang OUT2
VCC
Bild 3-4: Interne und mögliche externe Beschaltung des Relaisausgangs
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 14 von 31 M51100-1de-ID-B.doc
D E U T S C H
Hinweise:
•Der Relaisausgang ist für max. 24 V DC / 2 A ausgelegt.
•Der Relaisausgang ist nur zum Schalten ohmscher Lasten vorgesehen. Im Falle einer
induktiven Last sind die Relaiskontakte durch eine externe Schutzbeschaltung zu schüt-
zen.
Jumper Beschreibung
J1 VCC - REL 2 (X3)
J2 VCC - REL 3 (X4)
J3 VCC - REL 4 (X5)
Tabelle 3-7: Jumper der Ausgänge
Tabelle 3-5 zeigt die Jumperstellung für externe oder interne Spannungsversorgung
Jumper Jumper J1/J2/J3
externe Spannung offen
interne VCC Spannung geschlossen
Tabelle 3-8: Interne / Externe Spannungsversorgung
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 15 von 31 M51100-1de-ID-B.doc
D E U T S C H
4 Technische Daten
Mechanische Daten
Abmessungen 40 x 100 x 10 mm
Gewicht ca. 40 g
Elektrische Daten
Relais 3 x Schließer
(Kontaktbelastbarkeit:
24 V AC/DC 2 A)
Eingänge 3 X Optokoppler
(Max. 24 V DC / 20 mA)
Umgebungsbedingungen
Temperaturbereich Betrieb
Lagerung -25 °C bis +60 °C
-40 °C bis +85 °C
relative Luftfeuchte 95 % nicht betauend
Tabelle 4-1: Technische Daten
OBID i-scan®Montage ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Seite 16 von 31 M51100-1de-ID-B.doc
D E U T S C H
5 Lieferumfang:
Folgende Komponenten sind im Lieferumfang enthalten:
Lieferumfang Bemerkung
1 x ID ISC.LR.I/O-A Extension Board
2 x Sechskantabstandsbolzen M3x15 Metall
1 x Sechskantabstandsbolzen M3x15 Kunststoff
1 x Linsenschraube Kreuz M3x6
1 x Kabel 3 polig (1:1)
1 x Kabel 2 polig (2 auf 5 polig)
1 x Flachbandkabel 20 polig
10 x Kurzschlussbrücke (Jumper)
für ID ISC.LRU1000
für ID ISC.LRU1000
für ID ISC.LR2000
Tabelle 5-1: Lieferumfang
OBID i-scan®Installation ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Page 18 of 31 M51100-1de-ID-B.doc
E N G L I S H
Note
©Copyright 2006 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: +49 6471 3109-0
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this manual has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The installation instructions given in this manual are based on advantageous boundary conditions. FEIG
ELECTRONIC GmbH does not give any guarantee promise for perfect function in cross environments.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
manual and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®are registered trademarks of FEIG ELECTRONIC GmbH.
OBID i-scan®Installation ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Page 19 of 31 M51100-1de-ID-B.doc
E N G L I S H
Contents
1 Safety Instructions / Warning - Read before start-up ! 20
2 Performance Features of the Multi I/O Card 21
2.1 ID ISC.LRU1000 performance features......................................................................21
2.2 ID ISC.LR2000 performance features ........................................................................21
3 Installation 22
3.1 ID ISC.LRU1000 ...........................................................................................................22
3.2 ID ISC.LR2000..............................................................................................................23
4 Dimensions and Terminals 24
4.1 Supply voltage.............................................................................................................25
4.2 Optocoupler input .......................................................................................................26
4.3 Relay output.................................................................................................................28
5 Technical Data 30
6 Scope of Delivery: 31
OBID i-scan®Installation ID ISC.LR.I/O-A
FEIG ELECTRONIC GmbH Page 20 of 31 M51100-1de-ID-B.doc
E N G L I S H
1 Safety Instructions / Warning - Read before start-up !
•The device may only be used for the intended purpose designed by for the manufacturer.
•The operation manual should be conveniently kept available at all times for each user.
•Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
unauthorized measures shall exclude any liability by the manufacturer.
•The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer shall not be held legally responsible for inaccuracies, errors,
or omissions in the manual or automatically set parameters for a device or for an incorrect
application of a device.
•Repairs may only be executed by the manufacturer.
•Installation, operation, and maintenance procedures should only be carried out by qualified
personnel.
•Use of the device and its installation must be in accordance with national legal requirements
and local electrical codes .
•When working on devices the valid safety regulations must be observed.
•Special advice for carriers of cardiac pacemakers:
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep
a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in
an immediate proximity of the device respective the antenna for some time.
Table of contents
Languages:
