Ferrari 346 User manual

MANUALE D’USO E MANUTENZIONE Codice 90103061 Edizione 05.10
OWNER’S MANUAL Code 90103061 Edition 05.10
MANUEL DÉNTRETIEN Code 90103061 Edition 05.10
HANDLEIDING Code 90103061 Editie 05.10
WARTUNGSANLEITUNG Kodezahl 90103061 Ausgabe 05.10
Divisione della BCS S.p.A.– V.le Mazzini, 161 – 20081 ABBIATEGRASSO – MI – Italia
Ferrari 2-w Tuintractor
•
MOTOCOLTIVATORI
•TWO-WHEEL TRACTORS 340
•MOTOCULTEURS MOD. 340 TRENDY
•TWEE-WIELIGE TRACTOR 346
•EINACHSER

- 2 -
ADESIVI PER LA SICUREZZA / LABELS WITH SAFETY / ADHÉSIFS POUR LA SÉCURITÉ
VEILIGHEIDSSTICKERS / SICHERHEITSSELBSTKLEBER
ISTRUZIONI PER AVVIARE CON IL CAMBIO IN FOLLE
HOW TO START WITH IDLE GEAR
INSTUCTION POUR DÉMARRER AVEC DRANGEMENT DE VITESSE OU POINT MORT
INSTRUCTIES VOOR HET STARTEN
ANWEISUNGEN ZUM STERTEN BEIM LEERLAUF
ISTRUZIONE PER FERMARSI CON SICUREZZA
HOW TO PERFORM A SAFE STOP
INSTRUCTIONS POUR SÁRRÉTER AVEC
SÛRETÉ
INSTRUCTIES VOOR HET VEILIG STOPPEN
ANWEISUNGEN ZUM SICHEREITSHALTEN
ISTRUZIONI PER FARE RIFORNIMENTO CON SICUREZZA
HOW TO PERFORM A SAFE REFUELLING
INSTUCTION POUR FAIRELA PLEIN AVEC SÛRETÉ
INSTRUCTIES VOOR VEILIGE VERZORGING
ANWEISUNGEN ZUR SICHEREN VERSORGUNG
INDICAZIONE DI ZONA SURRISCALDATA
OVERHEATED AREA
INDICATION DE ZONE SURCHAUFFÉE
VEILIGHEIDS GEBIEDEN VOOR OVERVERHITTING
ANLEITUNG FÜR ÜBERGEHITZTES GEBIET

- 3 -
Le macchine comprese in questo manuale
sono costruite in accordo con la direttiva
macchine CEE 89/392 e successive modificazioni.
La FERRARI si complimenta con Voi per la scelta di un
nostro prodotto garantendoVi il massimo dell'assistenza e
della collaborazione che da sempre contraddistinguono il
nostro marchio. Questa pubblicazione Vi aiuterà a cono-
scere meglio la Vostra macchina. Se verrà usata seguendo
queste istruzioni Vi durerà molti anni e Vi sarà di prezioso
aiuto per svolgere i Vostri lavori agricoli. Vi raccomandia-
mo pertanto di leggere attentamente queste pagine e di
seguirne sempre i consigli.
I
The machines described in this manual have
been built according to the EEC rule 89/392
and further modifications.
FERRARI congratulates with You for Your purchasing a
machine from our range. We will grant the assistance and
cooperation which have always been a feature of our pro-
ducts. If use in accordance with the instructions contained
in your owners manual, your machine will last many years
and will prove to be of an invaluable assistance to you. We
therefore recommend that You read the manual carefully
and follow the advice given.
GB
Les machines qui se trouvent dans ce manuel,
sont construites suivant la norme des machines CEE
89/392 et ses modifications successives.
FERRARI Vous félicite pour le choix d’un de nos produit en
Vous assurant le maximum de notre assistance et colla-
boration qui ont toujours distingué notre marque. Cette pu-
blication Vous aidera à mieux connaître Votre machine.
Si Vous l'utilisez conformément aux instructions contenues
dans ce manuel, il durera de nombreuses années et sera
pour Vous une aide précieuse pour Vos travaux agricoles.
Nous Vous recommendons, par conséquent, de lire ces
pages avec attention et de suivre scrupuleusement les
conseils.
F
De machines beschreven in deze handleiding
is gebouwd volgens de EEG-regel 89/392
en verdere aanpassingen.
FERRARI feliciteerd u met de aankoop van de FERRARI
2-w
ielige tractor. Deze tuintractor is door ervaren
constructeurs ontwikkeld, en de kwalitatieve uitvoering
ervan is van hetzelfde niveau waardoor FERRARI
producten zich van overige onderschijden. Wanneer U de
in deze handleiding gegeven instructies ter harte neemt zal
u tuintractor gedurende lange tijd een waardevol
hulpmiddel zijn. Wij raden U dus aan deze
bedienigshandleiding zeer goed te lezen alsmede de
gegeven adviezen op te volgen.
NL
Die in diesem Handbuch beschriebenen Maschinen,
werden nach EEG 89/392 Maschinennormen und ihren
weiteren Änderungen produziert.
FERRARI erfreut sich um Ihre Wahl. Unsere Firma wird
zweifellos Ihnen seine beste Wartung und Zusammenar-
beit bieten, die seit immer FERRARI-Produkte kennzei-
chen. Wenn Sie in diesem Handbuch erteilten Anleitungen
beherzigen, wird Ihre Maschine über lange Zeit eine wert-
volle Hilfe sein. Bitte lesen Sie daher vorliegende Bedie-
nungsanleitung aufmerksam durch und befolgen Sie die
erteilten Ratschläge.
D

- 4 -
INDICE
CONTROLLI DA ESEGUIRE PRIMA DI
AVVIARE LA MACCHINA
AVVIAMENTO DELLA MACCHINA ED INIZIO
LAVORO
LUBRIFICAZIONE E MANUTENZIONE
TABELLA 1 : RUOTE
TABELLA 2 : MOTORI
TABELLA 3 : VELOCITA'
CARATTERISTICHE TECNICHE
ATTREZZI APPLICABILI
ACCESSORI
ATTREZZI ED ACCESSORI SPECIALI
pag. 21
pag. 22
pag. 26
pag. 28
pag. 29
pag. 29
pag. 30
pag. 31
pag. 32
pag. 33
IDENTIFICAZIONE E
MARCATURASIMBOLOGIA
AVVERTENZE
INFORMAZIONI PER L'OPERATORE
MOTOCOLTIVATORI
MONTAGGIO DELLA MACCHINA
NORME DI SICUREZZA
DESCRIZIONE DEI COMANDI
APPLICAZIONE ATTREZZI
PRESA DI POTENZA
pag. 6
pag. 8
pag. 8
pag. 10
pag. 11
pag. 12
pag. 13
pag. 16
pag. 18
pag. 20
I
INDEX
CHECKS BEFORE STARTING THE
MACHINE
TO START THE MACHINE
LUBRICATION
TABLE 1 : WHEELS
TABLE 2 : ENGINES
TABLE 3 : SPEEDS
TECHNICAL FEATURES
POSSIBLE IMPLEMENTS
ACCESSORIES
SPECIAL IMPLEMENTS AND
ACCESSORIES
page 21
page 22
page 26
page 28
page 29
page 29
page 30
page 31
page 32
page 33
IDENTIFICATION AND TAGGING
SYMBOLS
WARNING
INFORMATIONS FOR THE USER
TWO-WHEEL TRACTORS
MACHINE ASSEMBLY
GENERAL SAFETY
CONTROL DESCRIPTION
IMPLEMENT ASSEMBLY
P.T.O.
page 6
page 8
page 8
page 10
page 11
page 12
page 13
page 16
GB
INDEX
CONTROLES A EFFECTUER AVANT DE
DEMARRER LA MACHINE
DEMARRAGE DE LA MACHINE ET
COMMENCEMENT DU TRAVAIL
LUBRIFICATION ET ENTRETIEN
TABLEAU 1 : ROUES
TABLEAU 2 : MOTEURS
TABLEAU 3 : VITESSES
CARACTERISTIQUES TECHNIQUES
OUTILS ADAPTABLES
ACCESSOIRES
OUTILS AND ACCESSOIRES SPECIAUX.
page 21
page 22
page 26
page 28
page 29
page 29
page 30
page 31
page 32
page 33
IDENTIFICATION ET MARQUAGE
SYMBOLES
RECOMMANDATIONS
INFORMATIONS POUR L'OPÉRATEUR
MOTOCULTEURS
MONTAGE DE LA MACHINE
REGLES DE SECURITE GENERALE
DESCRIPTION DES COMMANDES
MONTAGE OUTILS
PRISE DE PUISSANCE
page 6
page 8
page 8
page 10
page 11
page 12
page 13
page 16
page 18
page 20
F
INDEX
KONTROLEREN VOOR HET STARTEN
VAN DE MACHINE
HET IN BEDRIJF STELLEN VAN DE
MACHINE EN GAAN WERKEN
SMERING EN ONDERHOUD
TABEL 1 : WIELEN
TABEL 2 : MOTOR
TABEL 3 : VERSNELLINGEN
TECHNISCHE EIGENSCHAPPEN
MOGELIJKE WERKTUIGEN
TOEBEHOREN
SPECIALE WERKTUIGEN EN ACCES.
blz 21
blz 22
blz 26
blz 28
blz 29
blz 29
blz 30
blz 31
blz 32
blz 33
blz 21
blz 22
blz 26
blz 28
blz 29
blz 29
blz 30
blz 31
blz 32
blz 33
IDENTIFICATIE EN MARKERING
SYMBOLEN
WAARSCHUWINGEN
INFORMATIE VOOR DE GEBRUIKER
2-WIELIGE TRACTOR
MACHINE SAMENSTELLEN
VEILIGHEIDSVOORSCHRIFTEN
HET BEDIENEN VAN DE HENDELS
MONTAGE VAN DE WERKTUIGEN
P.T.O
blz 6 blz 8 blz 8
blz 10 blz 11 blz
12 blz 13 blz 16
blz 18 blz 20
blz 6
blz 8
blz 8
blz 10
blz 11
blz 12
blz 13
blz 16
blz 18
blz 20
NL
INHALT
VOR DEN INBETRIEBNAHME VORZUNEH-
MENDE KONTROLLEN
INBETRIEBNAHME DER MASCHINE UND
BEGINN DER ARBEIT
SCHMIERUNG UND WARTUNG
TAFEL 1 : RÄDER
TAFEL 2 : MOTOREN
TAFEL 3 : GESCHWINDIGKEITEN
TECNISCHE EIGENSCHAFTEN
MÖGLICHE ARBEITSGERÄTE
ZUBEHÖR
SPEZIELLE ARBEITSGERÄTE UND
ZUBEHÖR
Seite 21
Seite 22
Seite 26
Seite 28
Seite 29
Seite 29
Seite 30
Seite 31
Seite 32
Seite 33
IDENTIFIZIERUNG UND MARKIERUNG
SYMBOLE
BEMERKUNGEN
INFORMATIONEN FÜR DEN OPERATOR
EINÄCHSER
MASCHINENMONTAGE
SICHERHEITSVORSCHRIFTEN
BESCHREIBUNG DER BEDIENUNGSOR-
GANE
MONTAGE DER ARBEITSGERÄTE
ZAPFWELLE
Seite 6
Seite 8
Seite 8
Seite 10
Seite 11
Seite 12
Seite 13
Seite 16
Seite 18
Seite 20
D

- 5 -
AVVIAMENTO ELETTRICO
ARATRI
ASSOLCATORE RETROFRESA
ASSOLCATORE REGISTRABILE
RIMORCHIO A RUOTE LIBERE
RUOTE PNEUMATICHE
RUOTE METALLICHE A GABBIA
ANELLI DI GEMELLAGGIO
GEMELLAGGIO RUOTE
DISTANZIALI PER RUOTE
ZAVORRE PER RUOTE
ATTACCO CURVO
RUOTINO SOSTEGNO FRESA
pag. 34
pag. 38
pag. 39
pag. 41
pag. 42
pag. 43
pag. 45
pag. 45
pag. 46
pag. 47
pag. 47
pag. 49
pag. 49
PROTEZIONE ANTERIORE PER BARRA
PROTEZIONI LATERALI PER BARRA
ATTACCO RAPIDO ATTREZZI
POSSIBILI INCONVENIENTI E LORO RIMEDI
PERIODI DI LUNGA INATTIVITA'
COME SOSTITUIRE LA FRIZIONE (figura 69)
DOTAZIONE
GARANZIA
CERTIFICATI E DICHIARAZIONI
PARTICOLARI DI CONSUMO
MODALITA' DI VENDITA DEI RICAMBI
pag. 50
pag. 50
pag. 52
pag. 53
pag. 56
pag. 57
pag. 59
pag. 59
pag. 60
pag. 61
pag. 62
I
ELECTRIC STARTER
PLOUGHS
RIDGER ADAPTABLE BEHIND ROTARY HOE
ADJUSTABLE RIDGER
TRAILER WITH FREE WHEELS
PNEUMATIC WHEELS
STEEL CAGE WHEELS
TWINNING RINGS
WHEELS TWINNING
WHEEL SPACERS
BALLASTS FOR WHEELS
CURVED COUPLING
ROTARY HOE WHEEL
page 34
page 38
page 39
page 41
page 42
page 43
page 45
page 45
page 46
page 47
page 47
page 49
page 49
CUTTER BAR FRONT PROTECTIONS
CUTTER BAR SIDE PROTECTIONS
QUICK HITCH FOR IMPLEMENTS
TROUBLE SHOOTING
STORAGE
HOW TO REPLACE THE CLUTCH (picture 69)
TOOL KIT
GUARANTEE
CERTIFICATES AND DECLARATIONS
CONSUMABLES
ORDERING SPARE PARTS
page 50
page 50
page 52
page 53
page 56
page 57
page 59
page 59
page 60
page 61
page 62
GB
DEMARRAGE ELECTRIQUE
CHARRUES
BUTTOIR MONTE DERRIERE LA FRAISE
BUTTOIR A AILESREGLABLES
REMORQUE A ROUES LIBRES
ROUES PNEUMATIQUE
ROUES METALLIQUES
BAGUES DÁCCOUPLEMENT
JUMELAGE POUES
ANTRETOISES POUR ROUES
MASSES POUR ROUES
ATTACHE COURBE
ROUE PORTEUSE POUR FRAISE
page 34
page 38
page 39
page 41
page 42
page 43
page 45
page 45
page 46
page 47
page 47
page 49
page 49
PROTECTION AVANT POUR BARRE
PROTECTIONS LATERALES POUR BARRE
ENGANCHE RAPIDE OUTILS
DEPANNAGE
REMISAGE
COMMENT SUBSTITUER LA FRICTION (fig.69)
OUTILLAGE
GARANTIE
CERTIFICATS ET DÉCLERATIONS
SUYET A USURE
MODALITE DE VENT DES PIECES DE RE-
CHANGE
page 50
page 50
page 52
page 53
page 56
page 57
page 59
page 59
page 60
page 61
page 62
F
ELECTRISCHE START
PLOEG
AANAARDER ACHTER DE FREES
VERSTELBARE AANAARDER
AANHANGER MET VRIJLOOPWIELEN
WIELEN
IJZEREN KOOIWIELEN
DUBBELE KOOIWIELEN
DUBBELLUCHT WIELEN
VERBREDINGSFLENZEN
WIELGEWICHTEN
GEBOGEN KOPPELSTUK
LOOPWIEL VOOR FREES
blz 34
blz 38
blz 39
blz 41
blz 42
blz 43
blz 45
blz 45
blz 46
blz 47
blz 47
blz 49
blz 49
BESCHERMING VOOR MAAIBALK
ZIJBESCHERMING VOOR MAAIBALK
SNELKOPPELING VOOR WERKTUIGEN
STORINGEN
OPSLAG
VERVANGEN VAN DE KOPPELING (fig.69)
STANDAARD TOEBEHOREN
GARANTIE
CONFORMITEITSVERKLARING
VERBRUIKSARTIKELEN
BESTELLEN VAN DE ONDERDELEN
blz 50
blz 50
blz 52
blz 53
blz 56
blz 57
blz 59
blz 59
blz 60
blz 61
blz 62
NL
ELEKTROSTARTER
PFLÜGE
FURCHENZIEHER HINTER DER FRÄSE
VERSTELLBARER FURCHENZIEHER
ANHANGER MIT FREILAUFRADERN
GUMMI-RÄDER
METALLSTOLLENRÄDER
ZWILLINGSRINGE
ZWILLINGSBEREIFUNG
SPURVERSTELLELEMENTE
BALLASTGEWICHTE FÜR RÄDER
GEKRÜMMTES ANSCHLUSS
LAUFRAUD FÜR FRÄSABSTÜTZUNG
Seite 34
Seite 38
Seite 39
Seite 41
Seite 42
Seite 43
Seite 45
Seite 45
Seite 46
Seite 47
Seite 47
Seite 49
Seite 49
FRONTSCHUTZ FÜR MÄHBALKEN
SEITENSCHUTZ FÜR MÄHBALKEN
SCHNELLANSCHLUß FÜR ARBEITSGERÄTE
MÖGLICHE STÖRUNGEN UND DEREN
ABHILFE
LÄNGERER STILLSTAND DER MASCHINE
ERSÄTZEN DER KUPPLUNG (Bild 69)
STANDARD ZUBEHÖR
GARANTIE
BESCHEINIGUNGEN UND DEKLARATIONEN
VERBRAUCHEN TEILE
VERKAUF DER ERSATZTEILE
Seite 50
Seite 50
Seite 52
Seite 53
Seite 56
Seite 57
Seite 59
Seite 59
Seite 60
Seite 61
Seite 62
D

- 6 -
IDENTIFICAZIONE E MARCATURA
1 3 2 4
B
5 7 8 6
DATI DI IDENTIFICAZIONE E MARCATURA DEL MOTO-
RE:
Vedere manuale specifico relativo al motore.

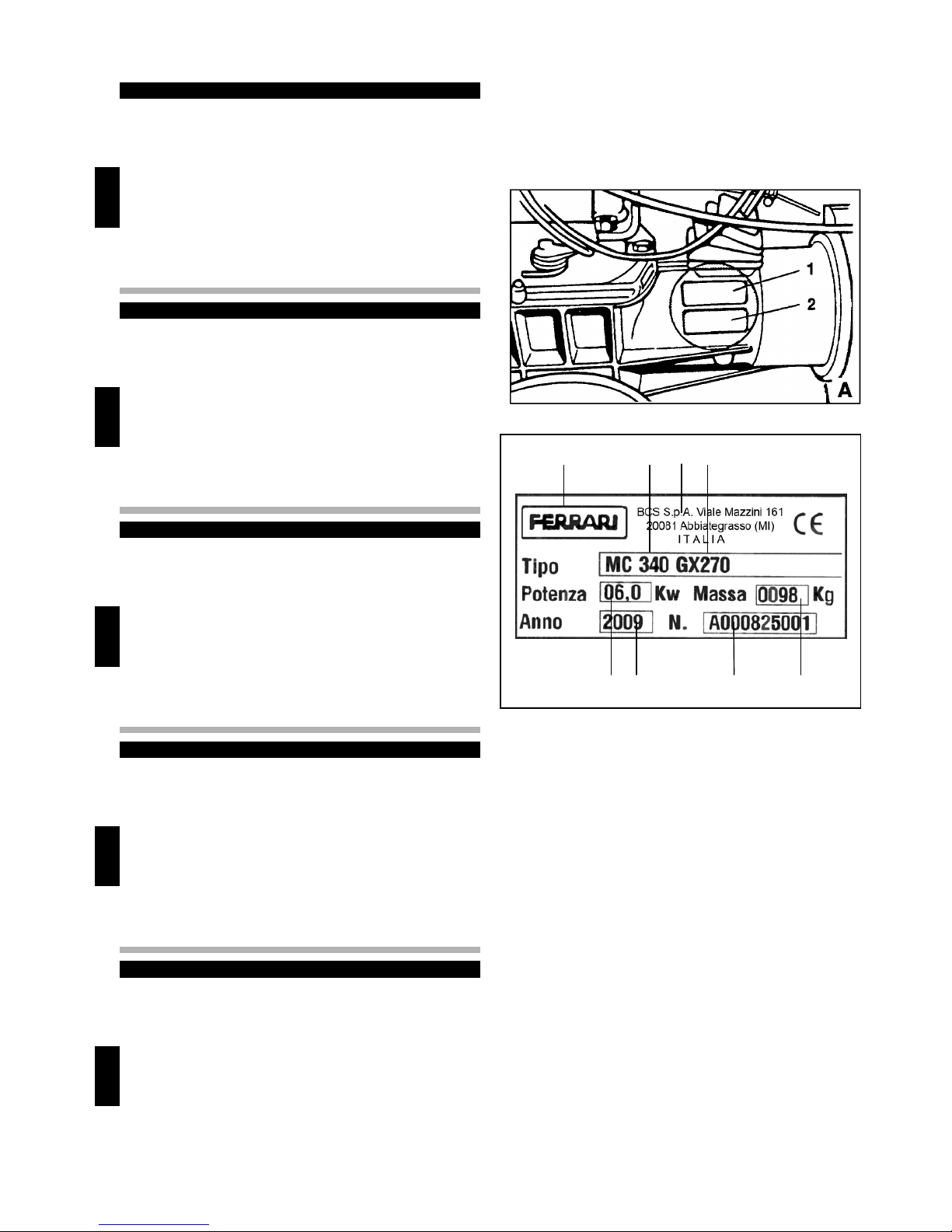

MARCATURA DELLA MACCHINA (fig.A)
Nel riquadro 1 vengono stampigliati il nome del costruttore
e il n. di serie; nel riquadro 2 vengono stampigliati even-
tuali dati di omologazione.
IDENTIFICAZIONE MACCHINA
Su ogni macchina viene applicata una targhetta di identifi-
cazione (fig.B).
I
IDENTIFICATION AND TAGGING
MOTOR IDENTIFICATION AND TAGGING DATA:
See the manual related to motor.
MACHINE TAGGING (fig.A)
In box 1 the name of the manufacturer and the serial
number are printed; in box 2 possible approval data are
printed.
MACHINE IDENTIFICATION
On each machine an identification label is stuck (fig.B).
GB
IDENTIFICATION ET MARQUAGE
DONNÉE D'IDENTIFICATION ET MARQUAGE MOTEUR:
Voir manuel relatif au moteur.
MARQUAGE DE LA MACHINE (fig.A)
Dans le quadre 1 est poinçonné le numéro de série; dans
le quadre sont poinçonnés d'eventuelles données d' homo-
logation.
IDENTIFICATION DE LA MACHINE
Une plaque d'identification est appliquée sur chaque ma-
chine (fig.B).
F
1 - marchio
brand
Marque
Merk
Brandmal
2 - Costruttore
Manufacturer
Constructeur
Fabrikant
Hersteller
3 - modello
model
Modele
model
Model
4 - motore
motor
moteur
motor
Motor
5 - potenza del motore
motor power
Puissance
Motor vermogen
Motorleistung
6 - peso
weight
Points
Gewicht
Gewicht
7 - anno di produzione
production year
Année de mise en circulation
Bouwjaar
Produktionsjahr
8 - n. di serie
serial no.
n. se série
Serienummer
Serienzahl
IDENTIFICATIE EN MARKERING
MOTOR IDENTIEFICATIE EN MARKERING GEGEVENS:
Zie de referentie handleiding van de motor.
KENMERK VAN DE MACHINE (fig.A)
In vak 1 zijn de naam van de fabrikant en het serienummer
geprint
; in vak 2 worden de eventuele goedkeurings
datums gedrukt.
IDENTIFICEREN VAN DE MACHINE
Op iedere machine word een typeplaatje geplakt (fig.B).
NL
IDENTIFIZIERUNG UND MARKIERUNG
MOTOR IDENTIFIZIERUNG UND MARKIERUNG DATEN:
Siehe das bezügliche Handbuch des Motors.
MARKIERUNG DER MASCHINE (Abb.A)
Im Feld 1 werden den Namen des Herstellers und die Se-
rienzahl der Maschine gedruckt; im Feld 2 werden mö-
gliche Genehmigungsdaten gedruckt.
IDENTIFIZIERUNG DER MASCHINE
Eine Identifizierung Typenschild wird auf jede Maschine
geklebt (Siehe Abb.B).
D

- 7 -
NOTA: Il valore del peso indicato sulla targhetta di identi-
ficazione é riferito alla macchina senza attrezzo.
I
NOTE:
The weight indicated on the identification label
refers to the machine without implement.
GB
NOTE: Le poids indiqué sur la plaque d'identification de la
machine est celui de la machine sans outillages.
F
OPMERKING: Het gewicht op het type-plaatje is zonder
aanbouwwerktuigen.
NL
NOTE:
Das Wert des Gewichtes, das auf den Typenschild
ge
schrieben ist, bezugt sich der Maschine vollständig
ohne Arbeitsgeräte.
D

- 8 -
SIMBOLOGIA
AVVERTENZE
- Imparate a riconoscere i simboli che troverete
leggendo il manuale:
- ATTENZIONE ! PERICOLO!
Significa che dovete porre particolare attenzione alla
operazione che dovete effettuare.
- DIVIETO, NON FARE !
Significa che non dovete assolutamente fare le ope-
razioni riportate sotto questo simbolo.
La FERRARI raccomanda di utilizzare la macchina esclu-
sivamente per lo scopo per cui è stata costruita e di atte-
nersi alle indicazioni ed alle spiegazioni riportate sul ma-
nuale.
I
Non inclinare o rovesciare la macchina con la benzi-
na nel serbatoio; la benzina è fortemente infiamma-
bile e potrebbe incendiarsi.
Non è permesso applicare attrezzi diversi da quelli
costruiti dalla FERRARI e riportati sul presente ma-
nuale, se non autorizzati dai tecnici della FERRARI
stessa o dai suoi Centri di Assistenza Autorizzati.
SYMBOLS
WARNING
- Learn the different symbols that you're going to
find within this manual:
- ATTENTION! DANGER !
It means that the user must pay great attention to the
operation he's performing.
- FORBIDDEN, DON'TS!
This means the operator must not perform the ope-
rations indicated under this symbol.
FERRARI advices to use the machine exclusively for the
purpose it has been designed, and to follow thoroughly the
indications and the explanations given in the manual.
GB
Do not incline or turn the machine upside down when
there is fuel in the tank; fuel is highly flammable and
could burn.
Do not apply implements different from those produ-
ced by FERRARI and indicated on the enclosed
manual, if these are not authorized by FERRARI
engineers or by Authorized Dealers.
SYMBOLES
RECOMMANDATIONS
- Apprenez à reconnaître les symboles que vous trouverez
en lisant le manuel:
- ATTENTION ! DANGER !
Signifie que vous devez être particulièrement attentif
dans l'exécution de l’opération que vous êtes sur le
point d'effectuer.
- INTERDIT, NE RIEN FAIRE !
Signifie que vous ne devez absolument pas faire les
opérations indiquées sous ce symbole
La FERRARI recommande d’utiliser la machine exclusi-
vement dans les fonctions pour lesquelles elle est conçue
et de respecter les indications et les instructions reportées
dans ce manuel.
F
Ne pas incliner ni renverser la machine lorsque le
réservoir contient de l'essence; l'essence est trés in-
flammable et pourrait prendre feu
Ne pas monter des outils qui ne soient pas ceux con-
struits par la FERRARI et indiqués dans le manuel ci-
joint, à moins qu'ils ne soient autorisés par les techni-
ciens de la FERRARI ou par ses Centres Techniques
Autorisés.
SYMBOLEN
AANBEVELINGEN
- Leer de verschillende tekens en symbolen kennen die u
in deze handleiding tegenkomt:
- PAS OP ! GEVAAR !
Het betekend dat de gebruiker veel aandacht moet
besteden aan het werken en uiterst voorzichtig moet
zijn.
- VERBODEN , NIET DOEN !
Dit betekend dat de gebruiker de werkzaamheden bij
deze symbolen niet uit mag voeren.
FERRARI raad de klant aan de machine alleen te
gebruiken voor het doel waar de machine voor gemaakt is,
en de handleiding strikt op te volgen.
De machine niet scheef of op de kop houden,
benzine is zeer licht ontvlambaar, de machine kan
daardoor vlam vatten.
NL
Het is verboden om werktuigen te monteren die niet in
deze handleiding vermeld staan, en niet origineel van
FERRARI zijn. Of ze moeten door de dealer of
fabrikant zijn goedgekeurd.
SYMBOLE
BEMERKUNGEN
- Lernen Sie die Symbole kennen, die Sie beim Lesen des
Handbuchs finden werden:
- ACHTUNG ! GEFAHR !
Daß bedeutet, seien Sie vorsicht im Durchführen der
genannten Operation.
- VERBOTEN , NICHT MACHEN !
Daß bedeutet, sie müssen nicht die Operationen, die
unter diesem Symbol beschrieben sind, durchführen.
FERRARI empfehlt den Kunden, die Maschine nur für das
Ziel, dafür man sie herzeugt hat, zu benutzen und die Be-
merkungen und Erklärung, en die in diesem beschrieben
sind, zu folgen.
D
Die Benzin-
enthaltende Maschine nicht neigen;
Benzin ist leicht entzündlich und könnte verbrennen.
Es ist verboten Arbeitsgeräte zu montieren, die ver-
schieden als diese herzeugt bei FERRARI und in
dem einlegenden Handbuch beschrieben sind,
wenn diese bei FERRARI -Techniker oden bei sei-
ner Kundendienstbetrieben nicht autorisiert werden.

- 9 -
Non utilizzare la macchina con il manubrio in posi-
zione coltivatore con montate la barra falciante, il to-
saerba, il decespugliatore, lo spazzaneve o altri at-
trezzi frontali.
Non utilizzate l'attacco rapido o eventuali prolunghe
con la fresa perché portano la fresa stessa più vici-
na ai piedi dell'operatore e quindi non rientra nella
normativa per la sicurezza pr. EN 709, 1992.
La macchina deve essere utilizzata da un solo opera-
tore; allontanare eventuali osservatori.
Non utilizzate la macchina su pendenze superiori al
25%.
Se la macchina e/o le relative attrezzature devono
essere sollevate raccomandiamo di posizionarle so-
pra a pallets (bancali), opportunamente legate e di
sollevarle per mezzo di carrelli elevatori.
I
Do not use the machine having the handle in tractor
position and the cutterbar, the lawnmower, the bush-
cutter, the snow-
thrower or other front implements
mounted.
Do not use the fast connection or other possible ex-
tensions with the rotary hoe since they could ap-
proach the rotary hoe to the operator’s feet and the-
refore not comply the security regulation pr EN 709,
1992.
Just one operator must use the machine; keep away
possible observers.
Do not use the machine on slopes deeper than 25%.
If the machine and/or the related implements have to
be lifted, we advice the user to set them on pallets,
bind them and lift them by means of lift trucks.
GB
Ne pas utiliser la machine lorsque la poignée est en
position cultivateur ou lorsque sont montés la barre
faucheuse ou la tondeuse, ou le coupe-buisson ou le
chasse-nei
ge ou tout autre accessoire monté en
position frontale.
Pour garantir la sécurité de l’opérateur ne pas utili-
ser l’attache rapide ou d’autres prolonges car la frai-
se serait alors trop près des pieds de l’opérateur et la
norme pr EN 709, 1992 ne serait plus respectée.
La machine doit être utilisée par un seul opérateur ne
pas laisser les observateurs s’approcher.
Ne pas utiliser la machine sur des pentes supérieu-
res à 25%.
Si la machine ou les accessoires doivent être soule-
vés, il est conseillé de les poser sur des pallets après
les avoir fixés et de les soulever ensuite à l’aide d’un
chariot élévateur.
F
Gebruik de machine nooit met de stuurboom in de
rijstand als er een maaiblak, cirkelmaaier,
ruwterreinmaaier sneeuwblazer of andere werktuigen
gemonteerd zijn.
Gebruik nooit een te lange snelkoppeling of een
andere mogelijk verlengstuk bij een frees. De frees-
messen kunnen de voeten van de bestuurder raken.
Zie veiligheidsregels pr EN 709, 1992
De machine mag maar door een persoon worden
gebruikt.
Zorg dat omstanders ver genoeg van de
machine verwijderd zijn.
Gebruik de machine niet op hellingen schuiner dan
25%.
Als de machine en / of het werktuig moet worden
opgetild adviseren wij hem op een pallet te plaatsen
en stevig vast te binden. Daarna kan hij met een
heftruck opgetild worden.
NL
Die Maschine mit dem Handgriff auf Einachser Stel-
le nicht benutzen, wenn die Mähbalken, Rasenmäh-
er, Rodenmaschine, Schneeschleuder oder andere
Vordergeräte montiert sind.
Schnellkupplung oder mögliche Verlängerungen mit
den Fräsen nicht montieren, da diese die Fräse den
Operator nähern und deswegen die Sicherheitsnor-
men pr EN 709, 1992 nicht entsprechen.
Die Maschine muß von einem enzigen Operator be-
nutzt werden; entfernen Sie mögliche Beobachter.
Die Maschine auf Neigengen tiefer als 25% nicht
benutzen.
Wenn die Maschinen und/oder die bezüglichen Gerä-
te gehebt werden müssen, empfehlen wir den Opera-
tor sie gebunden auf Pallets zu setzen, und sie mit-
tels Hubwagen zu heben.
D

- 10 -
INFORMAZIONI PER L’OPERATORE
(1) LAeq - PRESSIONE ACUSTICA: valori espressi in dB(A)
equivalenti - (2) LwA - POTENZA ACUSTICA: valori espres-
si in dB(A) - (3) m/sec² - VIBRAZIONE: valore quadratico
medio ponderato secondo ISO 5349 alle stegole; per moto-
coltivatori: con attrezzo disinserito e macchina ferma.
(*) Se LAeq è minore di 85 dB(A) il livello di potenza acu-
stica (LwA) non occorre indicarlo.
ATTENZIONE, PERICOLO: Per l’utilizzo di macchine
che superano gli 85 dB(A) di LAeq, l’Operatore deve indos-
sare adeguati mezzi di protezione acustici (cuffie).
I
INFORMATIONS FOR THE USER
A = MOTORS
B = GASOLINE
C = DIESEL
D = VALUES
E = MODELS
(1) LAeq - ACUSTIC PRESSURE: values expressed in equi-
valent dB(A) - (2) LwA - ACUSTIC POWER: values expres-
sed in dB(A) - (3) m/sec² - VIBRATION: Average square
value calculated according to ISO 5349 at handlebars; for
two-wheel tractors: with disengaged device and stillstanding
machine. (*) When LAeq is lower than 85dB(A) it is not
necessary to indicate the acustic power level (LwA).
ATTENTION, DANGER: when using machines emet-
ting a LAeq higher than 85 dB(A), the user must wear fitted
acustic protection means (guard).
GB
INFORMATIONS POUR L’OPÉRATEUR
A = MOTEUR
B = ESSENCE
C = DIESEL
D = MESURES
E = MODELES
(1) LAeq - PRESSION ACOUSTIQUE: valeurs exprimées en
dB (A) équivalent (2) LwA - PUISSANCE ACOUSTIQUE: va-
leurs exprimées en dB(A) (3) m/sec² - VIBRATION: valeur
quadratique moyenne pondérée suivant ISO 5349 aux poi-
gnées; pour motoculteurs: sans outillage à l'arrêt et machine
ferme. (*)
Quand LAeq est inférieur à 85dB(A) il n’est pas
nécessaire d’indiquer la puissance acoustique (LwA).
ATTENTION, DANGER: when using machines emet-
ting a LAeq higher than 85 dB(A), the user must wear fitted
acustic protection means (guard).
F
INFORMATIE VOOR DE GEBRUIKER
A = MOTOR
B = BENZINE
C = DIESEL
D = WAARDE
E = MODEL
(1) LAeq – AKOESTISCHE DRUK : waarde uitgedrukt in dB
(A) gelijkwaardig (2) LwA – AKOESTISCHE VERMOGEN:
waarde uitgedrukt in dB(A) (3) m/sec² - VIBRATIE:
Gemiddelde berekende kwartaal waarde op basis van ISO
5349 op het stuur, voor 2-wielers met losgekoppeld werktuig
en stilstaande machine. (*) Wanneer LAeq lager is dan
85dB(A) het niet nodig de akoestiek (LwA) geven.
PAS OP, GEVAAR !: Als een machine een LAeq
waarde heeft van 85 dB(A) of hoger dient men
gehoorbescherming te dragen (koptelefoon of oordopjes).
NL
INFORMATIONEN FÜR DEN OPERATOR
(1) LAeq - ACUSTISCHES DRUCK: Werte ausgedrückt in
dB(A) Äquivalenten (2) LwA - ACUSTISCHE LEISTUNG:
Werte ausgedrückt in dB(A) (3) m/sec² - SCHWINGUNG:
Quadratwert berechnet nach ISO 5349 auf die Sterzen; für
Einachser: mit abgeschaltetem Arbeitsgeräte und stiller
Maschine. (*)
Wenn LAeq niedriger als 85 dB(A) ist,
braucht man nicht das Niveau der akustischen Leistung zu
zeigen (LwA).
ACHTUNG, GEFAHR! Um Maschine, die ein Wert
höher als 85 dB(A) von LAeq haben, zu benutzen, muß
den Verbraucher geeignete Mittel für akustische Schutz
trägen (Kopfhörer).
A = MOTOREN
B = BENZIN
C = DIESEL
D = WERTE
E = MODELLEN
D
MOTOR (A) BENZINE (B) DIESEL (C)
Valori (D)
(E) Model LAeq
(1) LwA (2) m/sec² (3) LAeq (4) LwA (5) m/sec²
(6)
340
340 TRENDY
82,9 (*) 1,3 90,3 108 3,7

- 11 -
1
2

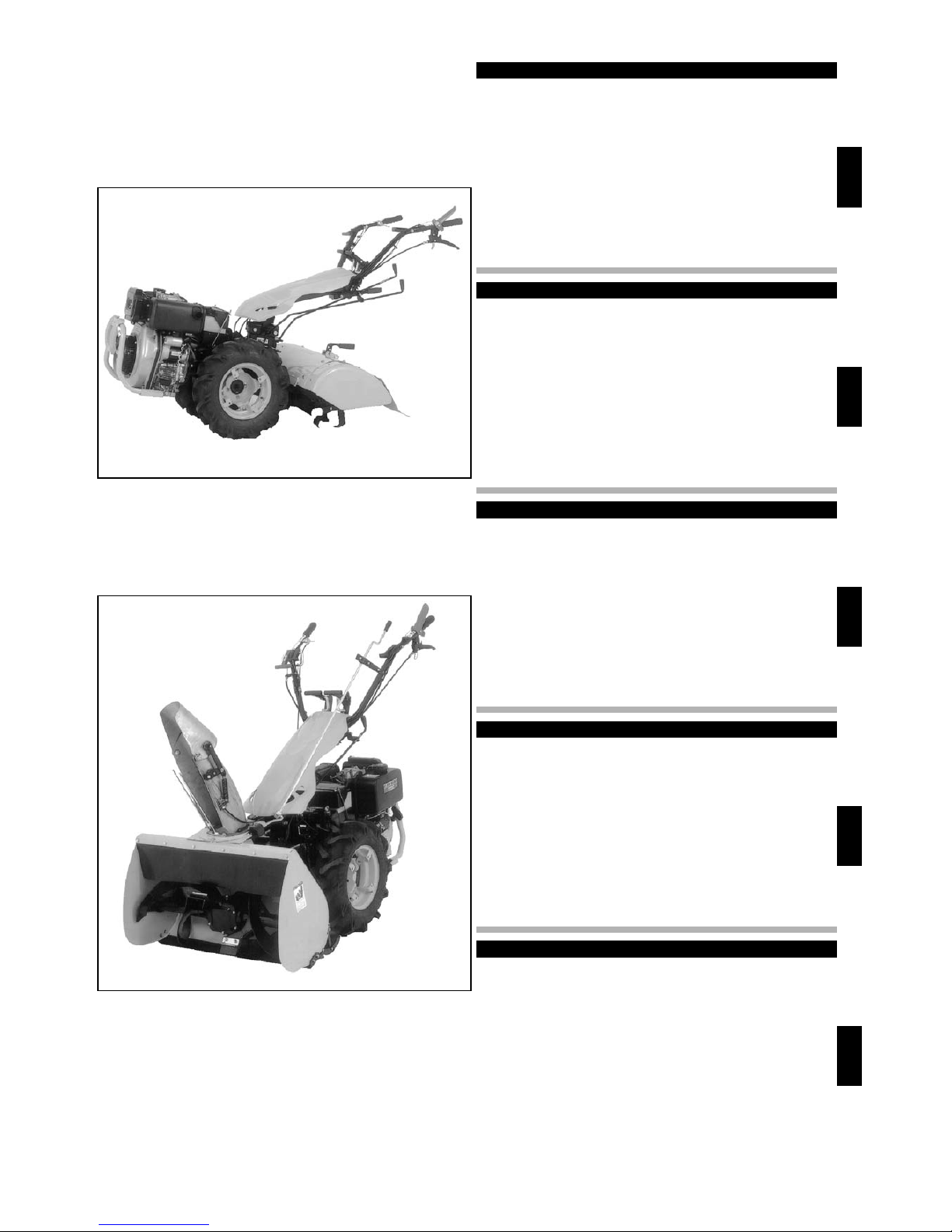

MOTOCOLTIVATORI
Il motocoltivatore FERRARI è studiato per lavori di fresa-
tura (fig.1); la possibilità di spostare lateralmente e vertical-
mente il manubrio per rendere più comoda la posizione
dell
'operatore, la larghezza di fresatura che può essere
variata, la gamma di velocità selezionabili e per il lavoro e
per il trasferimento, ed i dispositivi di sicurezza per salva-
guardare l'incolumità dell'operatore, rendono la macchina
estremamente versatile e sicura in ogni condizione di la-
voro. Al motocoltivatore oltre alla fresa è possibile appli-
care aratri, assolcatori, barre falcianti, tosaerba spazzane-
ve, ecc. (fig.2).
I
TWO-WHEEL TRACTORS
The FERRARI Two-wheel Tractor has been designed to
work with the Rotary Hoe (fig.1). Operator safety and com-
fort are of prime importance with inbuilt features such as
variable hoe digging widths; adjustable handlebars; a wide
choice of work and travel speeds and safety devices
designed to help prevent accidents whilst in operation. The
machine is extremely versatile and in addition to the rotary
hoe for cultivating, it can also plough, form ridges, mow
and scythe grass, clear snow, etc. (fig.2).
GB
MOTOCULTEURS
Le motoculteur FERRARI est étudié pour travailler avec la
fraise (fig.1). La possibilité de déplacer latéralment et verti-
calment le guidon pour rendre plus confortable la position
de l'opérateur, la possibilité de charger les vitesses pour le
travail et les dispositifs de sécurité pour sauvegarder l'opé-
rateur rendent la machine extrèmement versatile et sûre
dans toutes conditions de travail. On peut appliquer au
motoculteur, outre la fraise, les charrues, les buttoirs, les
barres de coupe, les tondeuses à gazon, les chasse-neige
etc. (fig.2).
F
TWEE-WIELIGE TRACTOR
De Ferrari 2-wielige tuintractor is ontworpen om met een
grondfrees te werken (fig.1) Het werken met deze machine
word u zo makkelijk mogelijk gemaakt. Comfort en
veiligheid
is van groot belang, zoals een in hoogte
verstelbaar en omkeerbaar stuur. De machine is zeer
veelzijdig en kan buiten het frezen ook ploegen, maaien
met maaibalk, cirkelmaaier of cyclomaaier, hooikeren,
sneeuwblazen enz. Enz. (fig.2.)
NL
EINÄCHSER
Der FERRARI Einachser wurde konzipiert, um mit der
Fräse zu arbeiten (Abb.1). Die Möglichkeit, die Holmen
seitlich und senkrecht zu verstellen, um die Benutzerlage
bequemer zu gestalten, die verstellbare Fräsbreite, die Mö-
glichkeit, die Geschwindigkeit für die Arbeit und die Verle-
gung zu wechseln und die Sicherheitsvorrichtungen für
den Benützerschutz machen die Maschine ausserordent-
lich versatil und sicher unter jeder Arbeitsbedingung. Aus-
ser der Fräse kann man am Einachser auch Pflüge, Fur-
chenzieher, Mähbalken, Rasenmäher, Schneeschleuder,
u.s.w. anbauen (Abb.2).
D

- 12 -
MONTAGGIO DELLA MACCHINA
Dopo aver tolto la macchina dalla scatola dell’imballaggio,
aprire il pacchetto della dotazione ed estrarre le chiavi per
iniziare il montaggio.
Montaggio ruote: fare attenzione che la freccia determi-
nata dal disegno del battistrada dei pneumatici sia rivolta
verso il motore, per i motocoltivatori.
La pressione di gonfiaggio è di 1.2 / 1.5 bar (vedi tab.1 a
pag.28).
Leggere attentamente il libretto di uso e manutenzione
del motore.
Se il motore ha il filtro aria a bagno d’olio, immettere olio
nella quantità e qualità indicata.
Controllare che tutte le viti ed i dadi siano ben serrati in
particolare quelli che fissano l’attrezzo alla macchina.
I
MACHINE ASSEMBLY
After removing the machine from its box, open the tool kit
and follow the assembly instructions detailed below:
Wheels: make attention that the arrows of tread design is
directed towards the engine, for two-wheel tractors.
Inflating pressure is 1.2 / 1.5 bar (see tab.1 page 28).
Carefully read the instructions related to the engine.
If the engine is fitted with an oil-bath air filter; fill to the indi-
cated level with correct quantity and quality.
Check that all screws and nuts are well tightened, in parti-
cular those fixing the implement to the machine.
GB
MACHINE ASSEMBLY
Extraire la machine de sa bôite d’emballage, ouvrir le sa-
chet à outils, prendre les clefs et procéder au montage
comme décrit ci-dessous.
Montage roues: faire attention à ce que la flèche repré-
sentée par le dessin de la chape des pneus soit tournée
vers le moteur, pour les motoculteurs.
La pression de gonflage est de 1.2 / 1.5 bar (voir la table 1 à
la page 28).
Lire soigneusement le mode d’emploi du moteur.
Si le moteur avait le filtre à l’aire à bain d’huile, mettre
l’huile dans la quantité et qualité indiquées.
Contrôler que toutes les vis et écroues soient bien blo-
qués, particulièrement ceux qui fixent l’outil à la machine.
F
MACHINE SAMENSTELLEN
De machine uitpakken, het gereedschap en de sleutels uit
de zak halen, en onderstaande beschrijving uitvoeren.
Monteren van de wielen: Let bij het monteren goed op
het V vormige profiel van de banden en zorg dat de V in de
rijrichting wijst.
Bandendruk 1.2 / 1.5 bar (zie de tabel op blz. 28).
De handleiding van de motor doorlezen.
Als de motor van de machine een oliebad luchtfilter heeft
de juiste hoeveelheid olie en soort toevoegen.
Zorg ervoor dat alle moeren en bouten goed aangedraaid
zijn. Controleer deze ook van de werktuigen.
NL
MASCHINEMONTAGE
Die Maschine auspacken, das Zubehörset öffnen und die
Schlüssel heraus
nehmen, um die Montage gemass der
nachstehenden Beschreibung auszufuhren.
Montage der Räder:
Darauf achten, daß das pfeilartige
Reifenprofil für Einächser in Motor gerichtet ist.
Aufblasdruck 1.2 / 1.5 bar (Siehe Tafel 1 Seite 28).
Die Betriebsanleitung des Motors durchlesen.
Wenn der Motor einen Ölbadluftfilter hat, Öl in der vorge-
schriebenen Menge und Qualität einfüllen.
Prüfen, daß alle Schrauben und Muttern gut angezogen
sind (besonders diejenigen, welche ein Arbeitsgerät mit
der Maschine verbinden).
D

- 13 -
NORME DI SICUREZZA
rifornire od eseguire la manutenzione della macchina.
•Sulle pendenze siate sempre sicuri e stabili. Lavorate tra-
sversalmente, non in salita o in discesa. Fate attenzione
quando cambiate direzione. Non lavorate su pendenze su-
periori al 25%.
•Fermare il motore prima di controllare o riparare la mac-
china; se la macchina comincia a vibrare in modo anor-
male, fare un controllo immediato.
•Fermare il motore prima di abbandonare la macchina o
di fare regolazioni sugli attrezzi e prima di rifare il pieno di
carburante.
•Controllare sempre che tutti i dadi e le viti siano ben
serrati.
ATTENZIONE, PERICOLO !
•Imparate a spegnere il motore rapidamente!
•Familiarizzate con i comandi e l’uso corretto della mac-
china.
•Pre
paratevi al lavoro indossando scarpe resistenti e
pantaloni lunghi.
•Ispezionate prima la zona da lavorare e togliete le pietre,
i bastoni, i fili metallici ed altri oggetti estranei. Leggete tutte
le decalcomanie di sicurezza applicate sulla macchina e
rispet-tate le norme in esse contenute prima di avviare,
azionare,
I
GENERAL SAFETY
rating, fill up with fuel or perform any maintenance opera-
tion on the machine.
•Be safe and steady when working. Always work trans-
versally never on slopes or descent. Pay attention when
changing the working direction. Never work on slopes
deeper than 25%.
•Stop the motor before checking or repairing the machine;
if the machine starts vibrating in an abnormal way perform a
complete check on it.
•Stop the
engine before leaving the machine or to
perform any adjustment on implements and before filling it
up with fuel.
•Always check that nuts and bolts are securely fixed.
ATTENTION, DANGER !
•Learn how to switch off the motor quickly!
•Get acquainted with the commands and the correct use
of the machine.
•Get ready for working wearing resistant shoes and long
trousers.
•
Before starting work remove all foreign matter
(stones,me-tal wires, rods, etc) from the area where the
equipment is to be used. Read all labels on security rules
applied on the ma-chine and follow the instructions given
before starting, ope-
GB
REGLES DE SECURITÉ GENERALE
faire le plein ou procéder à l’entretien de la machine.
•Sur les pentes veillez à être toujours dans une position
stable et sûre. Travaillez transversalement, ni en montée,
ni en descente. Faites attention quand vous changez di-
rection. Ne pas travaillez sur des pentes supérieures 25%.
•Arrêtez le moteur avant de contrôler ou réparer la ma-
hine, si la machine se met à vibrer de façon anormale,
controllez là immédiatement.
•Arrêtez le moteur avant de quitter la machine, de mettre
au points les outils, ou avant de refaire le plein.
•Veillez à ce que tous les vis et boulons soient toujours
bien serrés.
ATTENTION, DANGER !
•Apprenez à arrêter rapidement le moteur!
•Abituez vous aux commandes et à utiliser correctement
la machine.
•
Pendant le travail, portez toujours des chaussures
résistantes et des pantalons longs.
•Contrôllez toute la zone de travail et enlevez toutes les
pierres, batons, fils métalliques et tout autre objet qui
pour-
rait endommager la machine. Lisez toutes les
décalcoma-nies de sécurité appliquées sur la machine et
respectez les règles indiquées avant de mettre en
marche, déplacer,
F
VEILIGHEIDSVOORSCHRIFTEN
•Kijk goed uit met het veranderen van de rijrichting, zorg
tijdens het werken aan de machine dat hij op een vlakke
ondergrond staat. Zorg tijdens het werken dat u niet op
hellingen schuiner als 25% werkt.
•Stop de motor tijdens het werken aan de machine. Als
de machine erg trilt controleer dan de hele machine.
•Zet de motor uit als u de machine velaat. Ook als u de
machine gaat bijvullen met olie, benzine of dieselolie.
•Controleer altijd of moeren en bouten van de machine
en de werktuigen goed vast zitten
ATTENTIE, GEVAAR !
•Weet hoe u de machine snel uit moet zetten!
•
Probeer zo goed mogelijk met de versnellingshendeld
om te gaan.
•Draag tijdens het werken een lange broek en zorg voor
goed schoeisel.
•Controleer het gebied waar u werkt en zorg dat er geen
keien, puin en takken liggen. Stop de motor voordat u aan
de machine gaat werken. Lees alle veiligheidstickers goed
en houdt u aan de veiligheidsinstructies.
NL
SICHERHEITSVORSCHRIFTEN
•Seien Sie immer sicher und stabil auf Neigungen. Ar-
beiten Sie quer, nicht bergan oder bergab. Seien Sie auf-
merksam, wenn Sie die Arbeitsrichtung wechseln. Nie auf
Neigungen tiefer als 25% arbeiten.
•Halten Sie den Motor vor die Maschine zu kontrollieren
oder reparieren; wenn die Maschine ungewöhnlich sch-
WINGTwingt, durchführen Sie sofort eine Kontrolle.
•Stellen Sie den Motor ab vor die Maschine zu lassen
oder Einstellungen auf die Gehöre durchzuführen und vor
der Versorgung.
•Kontrollieren Sie immer, daß alle Schrauben und Mutter
gut verschraubt sind.
ACHTUNG, GEFAHR !
•Sie müssen sofort wissen, wie der Motor schnell abzu-
stellen.
•Lernen wie die Schaltkontrollen zu bedienen sind.
•Ziehen Sie vor dem Gebrauch starke Schuhe und lange
Hose an.
•Vor dem Gebrauch sollen Fremdkörper (Steine, Stöcke,
usw) enfernt werden. Alle Sicherheitskleber und den darin
enthaltenen Anweisungen vor Inbetriebn
ahme, Tanken
oder Wartung lesen

- 14 -
● Tenere la macchina sempre ben pulita da erba o grasso
per evitare pericolo d’incendio.
LA BENZINA E’ FORTEMENTE INFIAMMABILE:
● Conservate il carburante in recipienti destinati particolar-
mente a quel uso.
● Fate il pieno sempre all’aperto; non fumate durante que-
sta operazione.
● Aggiungete il carburante a motore spento.
● Sostituite il tubo di scarico se è in cattivo stato.
AVVIAMENTO DEL MOTORE:
● Disinnestate tutte le leve di comando prima d’avviare il
motore.
● Tenere i piedi lontani degli attrezzi della macchina.
IN LAVORO:
● Usate la macchina sempre alla luce del giorno o con una
buona illuminazione. Camminate, non correte.
DIVIETO, NON FARE !
● Evitare di usare la macchina vicino a persone, special-
mente bambini, o animali domestici. Tenete presente che
l’utilizzatore della macchina è responsabile dei danni o le-
sioni provocate ad altre persone o ai loro beni.
I
● Always keep the machine free from grass or grease in
order to avoid any risk of fire.
FUEL IS HIGHLY FLAMMABLE:
● Stock the fuel in tanks dedicated to that purpose.
● Always fill up the tank in open space; do not smoke du-
ring this operation.
● Add the fuel when the motor is off.
● Replace the exhaust pipe when worn out.
STARTING OF THE MOTOR:
● Disengage all command levers before starting the motor.
● Keep your feet far from the implement of the machine.
WHEN OPERATING:
● Always use the machine at day-light or with a strong
light. Walk, never run.
FORBIDDEN, DON’T DO IT !
● Avoid using the machine when people, especially chil-
dren or pets, are nearly. Remember that the operator is
responsible for accidents to people or their properties.
GB
● Ayez soin d’enlever l’herbe sur la machine ainsi que
toute trace de graisse afin d’éviter le risque d’incendie.
L’ESSENCE EST TRÈS INFLAMMABLE:
● Conservez l’essence dans des récipients réservés à cet
usage.
●
Faites toujours le plein en plein air, ne fumez pas
pendant cette opération.
● Ajouter l’essence quand le moteur est à l’arrêt.
● Changez le tuyau d’échappement s’il est usé.
MISE EN ROUTE DU MOTEUR:
Désinserrez tous le leviers de commande avant la mise en
route du moteur.
● Tenez les pieds eloignés des outils de la machine.
PENDANT LE TRAVAIL:
● Utilisez la machine à la lumière du jour ou avec une bonne
illumination artificielle. Marchez, ne courrez pas.
INTERDIT, NE PAS FAIRE !
● Evitez d’utiliser la machine en présence de personnes et
en particuler d’enfants ou d’animaux domestiques. Rappe-
lez vous que l’opérateur de la machine est responsable des
dégâts ou lésions provoquées à des tiers ou a leurs biens.
F
● Zorg ervoor dat de machine schoon en vrij blijft van gras
en modder.
BENZINE IS LICHT ONTVLAMBAAR:
●Zorg ervoor dat de brandsof in een goed afsluitbare jerrycan
zit.
● Vul de brandstoftank altijd af in een goed geventileerde
ruimte en rook niet..
● Vul de brandstoftank als de motor uit is.
● Vervang de uitlaat als deze versleten is.
STARTEN VAN DE MOTOR:
Alle hendels in de vrij positie zetten.
● Voeten verwijderd houden van de machine en het
werktuig.
TIJDENS HET WERK:
● Gebruik de machine altijd tijdens daglicht, loop of ren niet.
VERBODEN, NIET DOEN !
● Gebruik de machine niet als er mensen, en vooral
kinderen en dieren in de buurt zijn. Vergeet niet dat u
verantwoordelijk bent voor schade en of verwondingen aan
mensen of aan hun eigendommen.
NL
● Die Maschine muß immer frei vom Gras oder Fett sein, um
Verbrennungen zu vermeiden.
BENZIN IST LEICHT ENTZÜNDLICH:
● Bewahren Sie das Benzin in Gefässer, die genau für das
Gebrauch herstellt werden.
● Immer im Freien erfüllen; rauchen Sie nicht während dieser
Operation.
● Immer beim abgeschalteten Motor, Benzin erfüllen.
● Ersätzen Sie das Auspuffrohr, wenn es abgenutzen ist.
MOTOR ANSCHALTEN:
● Alle Führungshebel vor dem Anschalten entkuppeln.
● Füße weit entfernt von den Maschinengehöre halten.
BEI DER ARBEIT:
● Brauchen Sie die Maschine immer am Sonnenlicht oder bei
einer guten Beleuchtung. Gehen Sie, laufen Sie nicht!
VERBOTEN, NICHT MACHEN!
● Kinder, Personen oder Haustiere dürfen bei der Maschine
nicht stehen. Vergessen Sie nicht, daß der Benutzer der
Maschine für Schaden oder Verletzungen an Personen oder
ihrer Habe verantwortlich ist.
D

- 15 -
● Non permettete a bambini o a persone non esperte di
utilizzare la vostra macchina.
● Non lavorate mai a piedi nudi o con sandali.
● Non utilizzate la macchina con le protezioni o i dispositivi
di sicurezza difettosi.
● Non mettete mani o piedi vicino agli organi di lavoro della
macchina.
● Non sollevate o portate la macchina col motore in moto.
● Non riponete la macchina in ambienti chiusi con benzina
nel serbatoio. I vapori potrebbero diventare pericolosi.
● Non modificare la taratura del regolatore di giri del moto-
re. Far funzionare un motore a velocità eccessiva aumenta
i rischi di incidenti.
● Non togliete il tappo del serbatoio né aggiungete benzina
se il motore è acceso o è ancora caldo.
● Se avete versato all’esterno della benzina, non avviate il
motore ma spostate la macchina dalla zona dove c’è la
benzina.
●
Non fate funzionare il motore in locale chiuso. I gas di
scarico contengono monossido di carbonio: possono ucci-
dere!
I
● Never permit children or not skilled person to use the
machine.
● Do not operate the machine barefoot or in open-toe san-
dals.
● Never use the machine if guards or security devices are
defective.
● Never approach feet or hands to the moving implements
of the machine.
● Never rise or carry the machine when the motor is on.
● Do not store the machine in closed environments when
there is fuel in the tank. The vapours exhaled could be
dangerous.
● Do not modify the calibration of the motor revolutions re-
gulator. If you make the motor turn at an excessive speed,
the risk of accidents increases.
● Do not remove the tank plug not add fuel if the motor is
on or still hot.
● If some fuel is splitted outside the machine, do not start
the motor but move the machine away from this area.
● Do not start the engine in a closed environment. The
exhaust gas contains lethal carbon monoxide!
GB
● Ne laissez pas les enfants ou autres personnes non ex-
pertes utiliser votre machine.
● Ne travaillez jamais pieds nus ou en sandales.
● Ne pas utilisez la machine lorsque les protections ou les
dispositifs de sécurité sont endommagés ou en panne.
● Ne mettez jamais les mains ou les pieds près des pièces
de la machine.
● Ne soulevez ni déplacez la machine avec le moteur en
route.
● Ne remisez pas la machine dans des locaux fermés avec
le réservoir pl
ein. Les vapeurs d’essence pourraient être
dangereuses.
● Ne modifiez pas la tare du réglage des tours du moteur.
Faire travailler le moteur à une trop grande vitesse aug-
mente les risques d’accidents.
● Ne pas ôter le bouchon du réservoir ou ajouter l’essence
lorsque le moteur est en marche ou encore chaud.
● Si vous avez renversé de l’essence ne pas mettre en
route le moteur mais déplacer la machine loin de l’endroit
souillé par celle-ci.
● Ne pas mettre le moteur en marche dans un local fermé.
Les gaz d’échappement contiennent du monoxyde de car-
bone qui est mortel !
F
● Sta niet toe dat kinderen of niet bekwame mensen met
de machine werken.
● Werk niet op blote voeten of sandalen.
●Werk niet met de machine als veiligheidskappen of
hendels niet optimaal werken.
● Kom nooit aan de bewegende delen met de handen of
voeten.
● Beur de machine niet op met draaiende motor.
● Berg de machine niet op met de brandstof in de tank, de
damp kan gevaarlijk zijn.
● Breng geen wijzigingen aan de afstelling van de motor,
een te hoge snelheid kan ongelukken veroorzaken. En het
risico om om te vallen stijgt.
● Nooit brandstof vullen met een lopende of hete motor. Er
kan brand ontstaan,
● Als u brandstof op de grond of tank morst de machine op
een andere plaats neerzetten.
● Laat de motor niet lopen in een afgesloten ruimte. De uit-
laatgassen bevatten dodelijke koolmonoxide !
NL
● Erlauben Sie niemandem (besonders Kindern), der nicht
genau Bescheid weiß, die Maschine zu bedienen.
● Niemals mit blossen Füssen oder mit Sandalen arbeiten.
● Benutzen Sie die Maschine nicht mit fehlerhaften Schut-
zen oder Sicherheitsvorrichtungen.
● Hände oder Füßen den Arbeitsvorrichtungen der Maschi-
ne nicht annähern.
● Die Maschine mit laufendem Motor nie heben.
● Die Maschine nie in geschlossene Räume mit Benzin im
Tank nie legen. Die Dämpfer könnten gefährlich sein.
● Die Eichung des Motor Motordrehenabstellers nicht
wächseln. Die Gefähr nach Unfälle steigt, wenn der Motor
bei höherer Geschwindigkeit dreht.
● Weder der Tankpropfen wegnehmen, noch Benzin erfül-
len, beim angeschaltenen oder heißen Motor.
● Wenn Sie Benzin aus dem Tank gegossen haben, star-
ten Sie den Motor nicht sondern stellen Sie die Maschine
weit entfernt von Gebiete, wo Benzin ist.
● Starten Sie nicht den Motor im geschlossenen Raum.
Die Auspuffgase enthalten Kohlenmonoxyd und können
töten !
D

- 16 -
DESCRIZIONE DEI COMANDI
Vedi figure a pag. 17.
ALeva Motor-Stop: leva di colore rosso, arresta la mac-
china quando si rilascia per fine lavoro o per difficoltà.
B Leva comando frizione.
CManettino comando gas.
DLeva comando marce: le posizioni delle diverse velocità
sono indicate sul selettore.
E Leva innesto presa di forza. Un dispositivo di sicurezza
impedisce l'inserimento contemporaneo della fresa con la
retromarcia (fig.11 pag.17).
F Molla bloccaggio leva frizione e freni.
GLeva di regolazione altezza manubrio.
HAsta o leva di posizionamento piantone manubrio.
L Leva comando invertitore. Prima di azionare la leva
invertitore é necessario tirare sempre la leva frizione.
NLeva bloccaggio differenziale.
OLeva bloccaggio freno destro.
P Leva bloccaggio freno sinistro.
I
CONTROL DESCRIPTION
See figures at page 17.
AEngine Stop Lever: it is red and cuts out power to the
machine at the end of working or when a problem occurs.
BClutch control lever.
CThrottle control lever.
DSpeed control lever: the location of different speeds are
shown on the selector.
EP.T.O. lever. There is a safety device that prevents si-
multaneous engagement of the rotary hoe and reverse
speed (fig.11 page 17).
FSpring for clutch and brake lever locking.
GHandlebar height adjustment lever.
HRod or lever to adjust the handlebar steering column.
LRod to turn the handlebar, always use the clutch-handle
NDifferential locking lever.
OR. H. brake lever.
PL. H. brake lever.
GB
DESCRIPTION DES COMMANDES
Voire figure page 17.
ALevier Motor-Stop: levier rouge qui arrête la machine
quand on le relâche en fin travail ou en cas de difficultés.
BLevier commande d'embrayage.
CManivelle commande gaz.
DLevier commande des vitesses: les positions des différen-
tes vitesses sont indiquées sur le sélecteur.
ELevier embrayage prise de force. Dans les motoculteurs
un dispositif de sécurité empêche l'engagement simultané
de la fraise avec la marche arrière (fig.11 page 17).
FRessort le blocage du levier de l'embrayage.
GLevier de réglage de la hauteur du mancheron.
HTige ou levier pour la position du guidon du mancheron.
LLevier de commande de l'inverseur. Avant d'actionner
le levier de l'inverseur, il est toujours nécessaire de ti-
rer le levier de l'embrayage.
NLevier de blocage du différentiel.
F
HET BEDIENEN VAN DE HENDELS
Zie afbeelding op blz. 17.
AMotorstophendel
: deze is rood en stopt de machine
zodra u aan het eind van u werk bent of wegens
moeilijkheden losgelaten word.
BKoppelingshendel.
CGashendel.
DVersnellingshendels : de
positie van de verschillende
snelheden staan op de selector.
EP.T.O. hendel er is een beveiliging die tijdens het frezen
achteruitrijden blokkeert (fig.11 blz. 17).
FVeer voor koppeling- en remhendel vergrendeling
GHendel om de hoogte van de stuurboom in te stellen
HHendel voor de stuurboom verstelling zijwaarts.
L
Hendel voor het omkeren van de stuurboom, ook altijd
de koppeling gebruiken
NDifferentieel blokeerhendel.
ORechter remhendel.
PLinker remhendel.
NL
BESCHREIBUNG DER BEDIENUNGSORGANE
des Ruckwärtsganges (Bild 11 Seite 17).
FFeder für die Blockierung des Kupplungshebels und der
Bremsen.
GEinstellhebel für die Holmenhohe.
HStange oder Hebel für die Lenksäule-Einstellung.
L Umsteuervorrichtungshebel. Vor der Betätigung dieses
Hebels ist es immer nötig, den Kupplungshebel immer
zu ziehen.
N Differentialesperrehebel.
O Hebel für die Sperre der rechten Bremse.
P Hebel für die Sperre der linken Bremse.
Siehe Bilder auf Seite 17.
AMotor-Stop Hebel: er ist rot und stoppt die Maschine,
wenn er am Ende der Arbeit oder wegen Schwierigkeiten
losgelassen wird.
BKupplungshebel.
CGashebel.
DGeschwindigkeitshebel: die Positionen der verschiede-
nen Geschwindigkeiten sind auf dem Wähler, angegeben.
EZapfwellenhebel. Bei Einachsern verhindert eine Sicher-
heitsvorrichtung das gleichzeitige Kuppeln der Fräse und
D

- 17 -

- 18 -

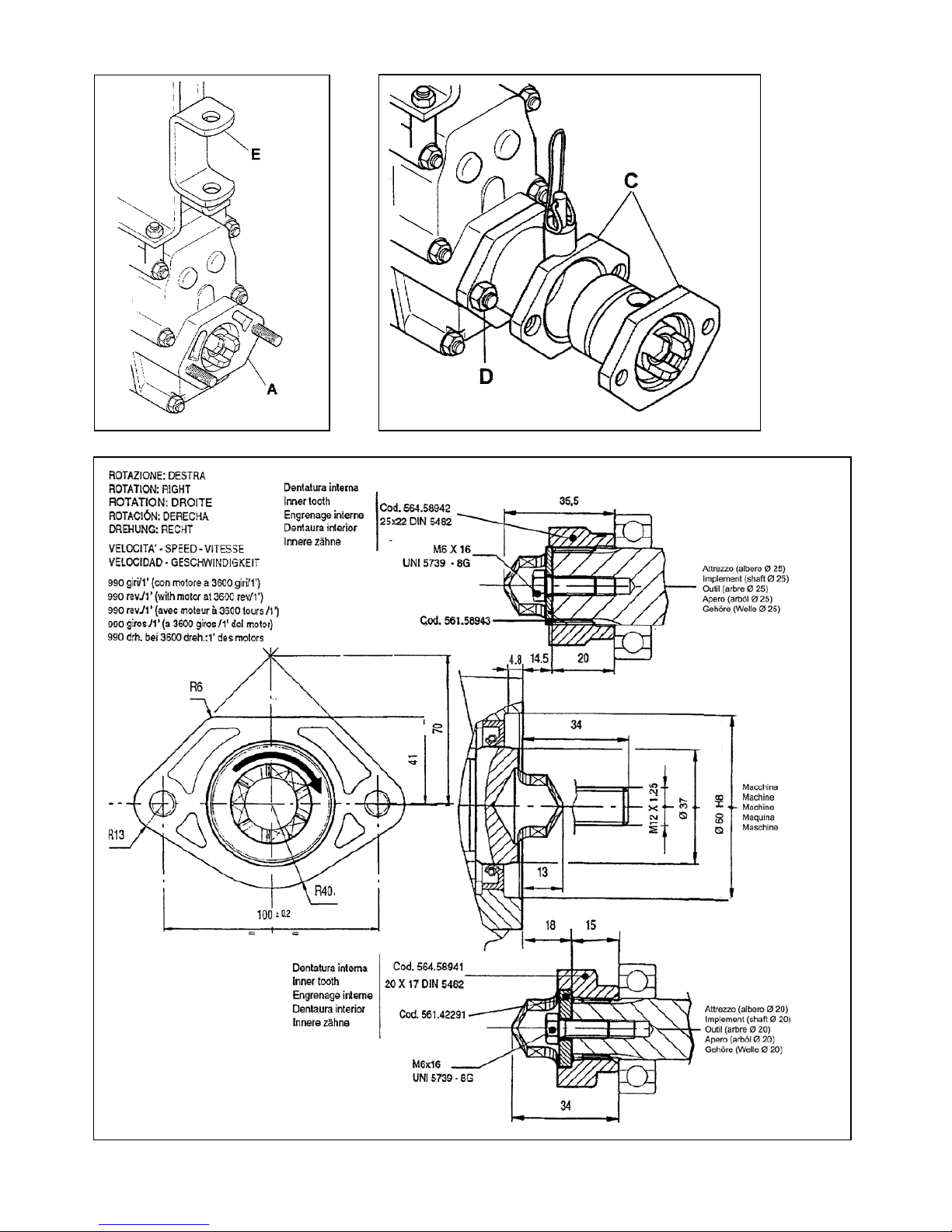

APPLICAZIONE ATTREZZI
Gli attrezzi si applicano direttamente alla flangiatura A (fig.
12 pag.19) oppure interponendo l’attacco rapido C (fig.13
pag.19).
E’ necessario che i dadi D (fig.13) che fissano l’attrezzo
alla macchina siano ben serrati.
Il rimorchio a ruote libere ed il carrello di trasferimento si
attaccano al gancio di traino E (fig.12).
Per applicare ai motocoltivatori la barra falciante, il tosa-
erba, lo spazzaneve, ecc. è necessario ruotare il manubrio
di 180°.
Prima di fare questo, vanno sganciate le aste di comando
marce D e la presa di forza E dai supporti; tirare la leva di
posizionamento piantone manubrio H e girare (fig.8 pag.17).
Reinserirla una volta scelta la posizione ideale del manubrio.
Girato il manubrio le aste vanno reinserite nei supporti.
I
IMPLEMENT ASSEMBLY
Implements are mounted directly to the flange A (fig.12
page 19) or fitting between the attachment the quick hitch
C(fig.13 page 19).
It is necessary that nuts D (fig.13) which fasten the imple-
ment to the machine are well tightened.
The free wheel trailer and the travel sulky are mouned to
the tow hook E (fig.12).
To mount to the two-wheel tractors the cutter bar, the lawn-
mower, the snow thrower, etc. it is necessary to turn the
handlebar of 180°.
Before making that, you must release the speed D and
P.T.O. control rods E from supports, pull lever for handle-
bar steering column position H and turn (fig.8 page 17).
Insert it again after choosing the ideal position of the han-
dlebar. After turning the handlebar, rods must be inserted
again into the supports.
GB
IMPLEMENT ASSEMBLY
Les outils sont montés directement à la bride A (fig.12
page 19) ou bien entreposant l’attache rapide C (fig.13
page19).
Les écrous D (fig.13) qui fixent l’outil à la machine doivent
être bien serrés.
La remorque à roues libres et le sulky doivent être
attachés au crochet de traction E(fig.12).
Pour appliquer aux motoculteurs la barre de coupe, la ton-
deuse, le chasse-neige, etc. il est nécessaire de tourner le
mancheron de 180°.
Avant de faire celà, on doit décrocher des support les tiges
de commande des marches D et prise de force E,
tirer le levier pour la mise en position du guidon H et
tourner (fig.8 page 17).
Le réinsérer après avoir choisi la position idéale du man-
cheron. Après avoir tourné le mancheron, les tiges doivent
être réinsérées dans les supports.
F
MONTAGE VAN DE WERKTUIGEN
De werktuigen worden middels flens A (fig.12 blz 19) of
door middel van een snelkoppeling of aftakasverlengstuk
gemonteerd C (fig.13 blz 19).
De moeren D (fig.13) moeten goed vast gedraaid worden.
De aanhangwagen en 2-
wielige zitje worden aan de
trekhaak gemonteerd E(fig.12).
Om de maaibalk, cirkelmaaier en sneeuwblazer enz. Te
moteren dient men de stuurboom 180° om te draaien.
Alvorens men dat gaat doen dient men eerst de
versnellingshendel D en de P.T.O. hendel E, van de
stuurboom los te trekken uit de klem. Haal hendel H over
en draai de stuurboom (fig.8 blz 17).
Na het draaien en het kiezen van de juiste stuurboom
positie dient men de hendels weer terug te plaatsen in de
klemmen.
NL
MONTAGE DER ARBEITSGERÄTE
Die Arbeitsgeräte werden mittels Flansch A (Bild 12 Seite
19) oder mittels Schnell-anschluß C
(Bild 13 Seite 19)
zwischen Arbeitsgerät und Maschine direkt montiert.
Die Muttern D (Bild 13) welche das Arbeitsgerät an der
Maschine befestigen, müssen gut angezogen werden.
Der Anhänger mit Freilaufradern und der Fahrersitz wer-
den mittels Zughaken E angekuppelt (Bild 12).
Um an den Einachsern den Mahbalken, Schneeschleuder,
Rasenmaher, etc. ist es notig, den Holm um 180° zu dre-
hen.
Vor dieser Arbeit muß man Geschwindigkeits Dund Zapf-
wellenstange E von den Lagern auskuppeln, Hebel für die
Holmen-Einstellung H ziehen und gegen den Uhrzeiger-
sinn drehen (Bild 8 Seite 17).
Nachdem Sie den gewunschte Holmenstellung gewählt ha-
ben, schalten Sie den Hebel wieder. Nach Drehen des Hol-
mens müssen die Stangen wieder in ihre Lager geschaltet
werden.
D

- 19 -
12 13
17/1

- 20 -
PRESA DI POTENZA
Ruotato il manubrio di 180° si hanno a disposizione 3 mar-
ce avanti che, azionando la leva rossa L (fig.8 pag.17)
posta sul manubrio, diventano retromarce.
La 4a velocità in questa condizione di lavoro non può es-
sere inserita.
E’ a tre denti con innesto frontale. La rotazione è destra,
indipendente dal cambio, vincolata alla velocità del motore
(990 giri/1’ a 3600 giri/1’ del motore).
Per lo schema e le dimensioni della flangiatura vedi fig.
17/1 pag.19.
I
P.T.O.
If you turn the handlebar of 180° you get three forward
speeds, that actionning lever L (fig.8 page 17) on the han-
dlebar, become reverse speeds.
The 4th speed cannot be engaged in this condition of work.
It is a front locking 3-teeth implement. It rotates right, indi-
pendently from the gear, and depending on the motor
speed (990 rev/1’ at 3600 rev/1’ of the motor).
For the scheme and the flange dimensions, please refer to
figure 17/1 page 19.
GB
PRISE DE PUISSANCE
En tourmant le mancheron 180° ondispose de 3 mar-
chers avant qui, en actionnant le levier rouge L (fig. 8 page
19) placé sur le mancheron, deviennent marches arriéres.
La 4ème vitesse dans cette condition de travail ne peut pas
être embrayée.
A 3 dents avec insertion frontale, rotation à droite, indé-
pendente du changement de vitesse, est liée à la vitesse
du moteur (990 tours/1’ à 3600 tours/1’ du moteur).
Pour le schéma et les dimens
ions des brides voir la
fig.17/1 page 19.
F
P.T.O.
Als u de stuurboom 180° omkeert heeft u 3 versnellingen
voorwaarts. Dit worden achteruitversnellingen als de rode
hendel L(fig.8 blz 19) word omgehaald.
De 4eversnelling is in deze positie geblokkeerd.
De aftakas bestaat uit een 3-klauw, de draairichting is
rechts en onafhankelijk van de snelheid. De snelheid van
de aftakas is (990 toeren /1’ bij 3600 toeren /1’ van de
motor).
Voor schema en afmetingen verwijzen wij u naar fig.17/1
blz 19
NL
ZAPFWELLE
Erhalten Sie durch Drehen des Holmen 3 Vorwärtsgänge,
welche zu Rückwärtsgängen werden, wenn Sie den roten
Hebel L (Bild 8 Seite 19) auf dem Holmen betätigen.
Der 4. Gang kann nicht in diese Arbeitsbedingung einge-
schaltet werden.
Zähnen vordere Einkupplung Zapfwelle. Das Drehen ist
nach recht, unabhängig vom Getriebe, je nach der Ge-
schwindigkeit (990 Dreh./1’ bei 3600 Dreh./1 des Motors).
Siehe Bild 17/1 Seite 19 für das Schema und die Abmes-
sungen der Flansche.
D
