Fiberli CromaFloor Series User manual

8 1
Sigortayı kontrol edin
Check the Fuse-Box
www.fiberli.com Kullanma Kılavuzu / Installation Guide
CromaFloor Series
Kullanım Kılavuzu Kapsamı
Bu kullanım kılavuzu ürünümüzden maksimum performans
sağlamak için gerekli montaj ve yükleme adımlarını montaj
yapacak nitelikteki kişilere aktarmaktadır.
Bu belge yürürlükte olan herhangi bir kanun, tüzük ya da
yönetmelik yerine kullanılamaz. Ürün garantisinin geçerli
olması için bu kullanım kılavuzunda yer alan hususlara
uyulması gerekmektedir.
Taşıma ve nakliye sırasında dikkat edilecek hususlar
Ürünün nakliyesi veya taşınması sırasında kutu üzerinde
belirtilen üst üste istieme sınırlarına uyulmalıdır. Ürünler
nakliye sırasında direkt darbelere karşı korunmalıdır.
Taşıma ve nakliye sırasında oluşabilecek hasarlar yüklenici,
yükleyici, alıcı, mal sahibi ve kullanıcı sorumluluğundadır.
Scope of Instruction Manual
The purpose of this user manual is to explain the steps to
qualied persons for the installation the product to assure
peak performance.
This document can not be used as a substitute for any eligible
code, law or regulation. For the warranty to be valid,
instructions in the manual must strictly be obeyed.
Carrying and transportation facts
The piling limits that are mentioned on the product box must
be held during transportation of the products. Products must
be protected from direct impact during transportation.
The contractor, installer, receiver or owner of the product is
responsible for defects that can occur during transportation
and carrying.
Content of the box
1 pcs CF
1 pcs Mounting sleeve
1 pcs Underwater additional mu
1 pcs Installation manual
Temmuz/July 2019
Fiberli by
AB Uyumluluk Beyanı:
İmalatçı Adı: PSL ELEKTRONİK SAN. ve TİC. A.Ş
Adres: Organize Sanayi Bölgesi 3. Etap 25. Cad. No:30
Döşemealtı Antalya/Türkiye
Telefon: [phone](Pbx)
İmalatçı rma CF serisinin Alçak Gerilim Yönetmeliği (2014/35/EU)’
ne uygun olduğunu beyan eder.
EU Conformity Assessment:
Manufacturer Name: PSL ELEKTRONİK SAN. ve TİC. A.Ş
Address: Organize Sanayi Bölgesi 3. Etap 25. Cad. No:30
Döşemealtı Antalya/Türkiye
Phone: [phone](Pbx)
The manufacturer assesses that the product CF series comply with the
standards concerning Ce Low Voltage Directive (LVD) 2006/95/EC.
Warnings
Kutu İçeriği
1 adet CF armatür
1 adet Montaj kovanı
1 adet Su altı ek mufu
1 adet Montaj kılavuzu
Uyarılar
Ürünün kurulumuna başlamadan önce sigortalar
kapatılmalıdır.
CF ürünü yerel ve uluslar arası standartlarda monte edilmelidir.
Montajı yapacak personel deneyimli olmalıdır. Montaj
talimatına uyulmaması ölüm ya da ciddi yaralanmalara neden
olabilir.
Ürüne enerji verirken belirtilen voltaj değerini aşmayınız.
Yetkili kişiler haricinde ki onarımlar veya değişiklikler garantiyi
geçersiz kılacaktır.
Ürün ve aksesuarlarında hasar var ise ürüne enerji vermeyiniz.
1000 kg’lık yürüyüş direnç gereksinimini sağlamak için kör
kasanın dış yüzeylerinin %100 beton ile desteklenmesi gerekir.
Drenaj kurulumunun başarısız olması garantiyi geçersiz
kılacaktır.
Fuses must be closed before you start installing the product.
CF product must be installed according to the local and
international standards.
Sta who will do the installation must be experienced.
Failure to follow the installation instructions can result in
death or serious injury.
Do not exceed the specied voltage, while energises to the
products.
Repairs or modications other than an authorized person
will void the warranty.
If the product and its accessories have been damaged, do
not energise the product.
To ensure 1000 kilograms the walk-resistance requirements,
the outer surface of the blind casing must be supported by
100% concrete.
The failure of drainage installation will void the warranty.
Bakım
Ürünün 2 yılda bir yetkili servis tarafından bakımının yapılması
önerilmektedir.
Maintenance
The product must have maintenance by the authorized service
personnel every 2 years periodically.
89
92
40
CF500 CF1
120,5
127,6
96
80,63
CF5
Ø246
Ø220
Ø186
85
Ø178
138
CF3
Ø206
Ø166
Ø151
Ø156
85 128

2 7
Application Areas
Used as recessed in indoor and outdoor places
CF
Uyarı / Warning
Kuruluma başlamadan önce tüm gerekli bileşenlere sahip olduğunuzdan emin olun.
Make sure you have all the necessary components before beginning installation.
5) Elektriksel Bağlantı / Electrical Connections
Uyarı / Warning
Montaj esnasında paket içerisinden çıkan ek mufu kullanılacaktır. Aksi takdirde ürün garantisi geçersiz olacaktır.
The additional mu in the product package will be used during installation.
Kullanım Alanı
İç ve dış mekanlarda yere gömme olarak kullanılır.
Elektromekanik Özellikler
Eloksallı alüminyum enjeksiyon gövde
316 L satin krom armatür aynası
Polikarbon ya da Temperli armatür camı
Su altı ek mufu
H07RNF kauçuk kablo
Çalışma Gerilimi ve Frekansı
AC: 220-240V / 50-60 Hz
DC: 12-24V
Koruma sınıfı: IP67
Armatür Ömrü: Ortalama 50.000 saattir.
Teknik Özellikler / Technical Properties
Electromechanical Properties
Anodized aluminum injection housing
316 L satin chrome outer frame
Polycarbonate or Tempered luminaire glass
Underwater cable joint
H07RNF rubber cable
Input Voltage and Frequency
AC: 220-240V 50/60 Hz
DC: 12-24V
IP Class: IP67
Lifetime: 50.000 hours approximately
1
N
N
L
L
2
CLICK
3
Kablo bağlantısı için aşağıdaki adımları uygulayınız. Konnektör ile armatür arasındaki kablo uzunluğu minimum 10 cm olmalıdır.
Daha detaylı bilgi için“Bağlantı Konnektörü Montaj Kılavuzunu” inceleyiniz.
Follow the steps below for wiring. The cable length between the connector and the luminaire must be at least 10 cm. Refer to the
“Connection Connector Installation Manual for more information.

6 3
soil concrete drainage material
Soft Ground
•To reach 1,000 kg resistance, proper drainage material
must support the entire mounting sleeve.
• When drainage material is not used, sucient diameter
drainage pipe must be used according to the length
of the mounting sleeve.
Firm ground
• Prepare the proper soil hole for drainage pipes.
• Refer to the table below for hole numbers related
to drainage.
drenaj borusu/drainage pipe
Sert zemin/ Firm groundYumuşak zemin/ Soft Ground
Mounting sleeve should never be
below ground level.
Mounting sleeve should never be
above the ground level.
Capacity is 1000 kg after correct
installation.
Cannot carry burden more than
the specied rate.
The products mounted to the grass or soil grounds are not suitable to walk on.
While the pit is lling with stone or soil, ensure that the
mounting sleeve is a little bit higher than the ground.
Additional walls should be used to prevent the plants
which are growing towards to the lens.
If the installation location is in a swampy area,
a concrete layer should be used under the mounting
sleeve.
There should be drainage materials under the
mounting sleeve and its the surrounding.
CF

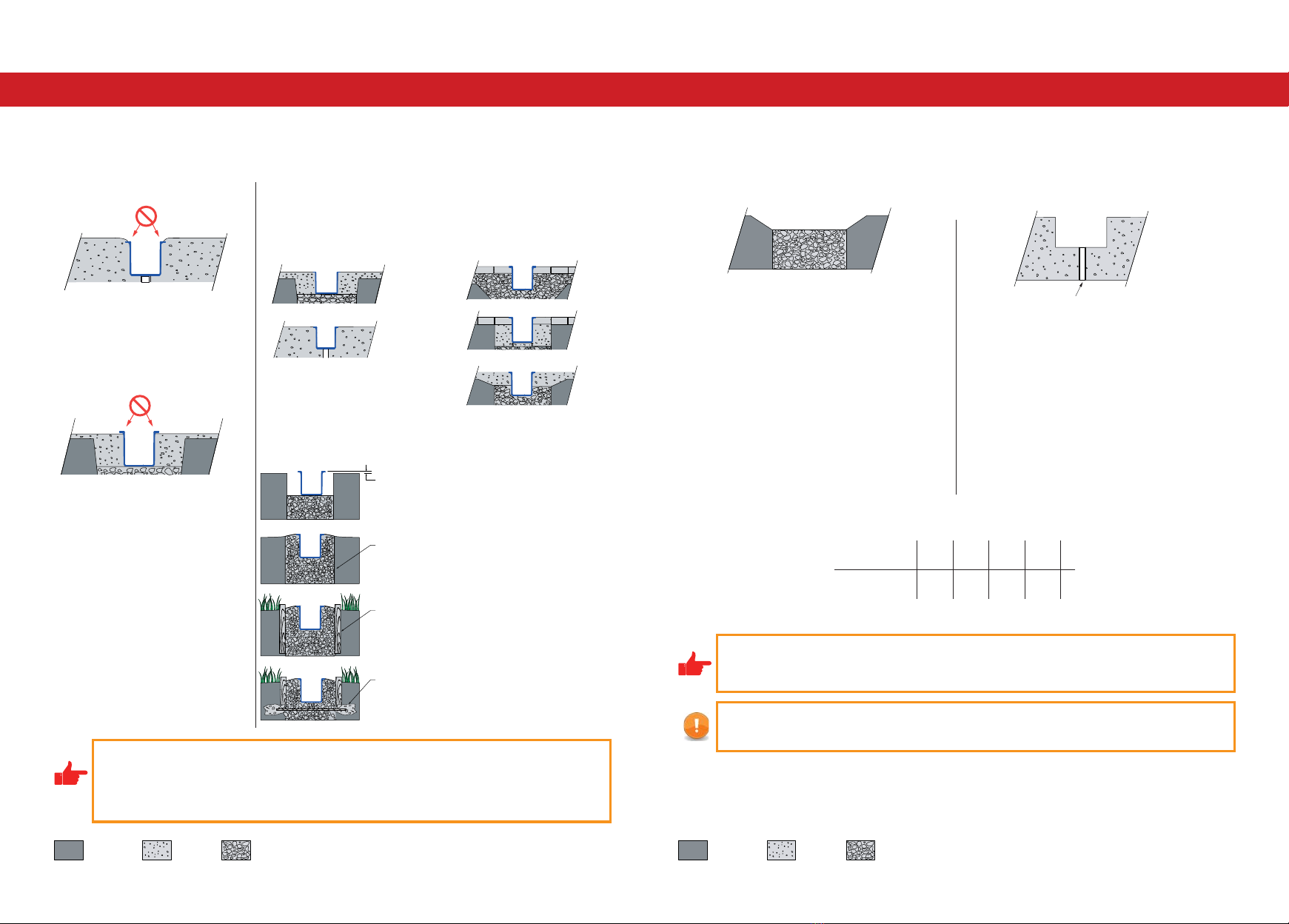

1) Zemini hazırlamak / Prepare the Ground
Yumuşak Zemin
•1000kg'lık dirence ulaşmak için uygun drenaj
malzemesinin tüm montaj kovanını desteklemesi
gerekir.
• Drenaj malzemesi kullanılmadığında destek
sağlamak için , montaj kovanına uzunluğuna göre yeterli
çapta drenaj borusu kullanılmalıdır.
Sert Zemin
• Drenaj borularına uygun toprak deliğini
hazırlayınız .
• Drenaj ile ilgili delik sayısı için aşağıdaki
tabloya bakınız.
Önemli Bilgi / Important Information
Drenaj malzemesi olarak çakılın toz halde kullanılması tavsiye edilmez . Bu zamanla sertleşebilir ve uygun drenajı önler.
The gravel powder is not recomended to be used as drainage material. It can harden over time and prevents proper
drainage.
Uyarı / Warning
CF ürünleri için drenaj borusunun çapı en az 20mm olmalıdır.
The diameter of the drain pipe should be at least 20 mm for CF products.
toprak beton drenaj malzemesi
soil concrete drainage material
toprak beton drenaj malzemesi
Önemli Bilgi/ Important Information
1000 kg’lık yürüyüş direnç gereksimini sağlamak için montaj kovanı dış yüzeylerinin %100 beton ile desteklenmesi
gerekir.
To ensure 1000 kilograms the walk-resistance requirements, the outer surface of the mounting sleeve must be
supported by 100% concrete.
Kurulum Kuralları/ Installation Rules
Yanlış Montaj/ Wrong Mounting Doğru Montaj/ Correct Installation
Montaj kovanı asla zemin seviyesinin
altında olmamalıdır.
Montaj kovanı asla zemin seviyesinin üstünde
olmamalıdır.
Doğru montaj sonrası taşıma kapasitesi
1000 kg’dır.
Belirtilen oran üzerinde yük
taşınmaz.
Çim ya da toprak zeminlerde ürünlerin üzerinde yürümek uygun değildir.
Boş alana taş ya da toprak doldurulurken, montaj
kovanının zeminin biraz üzerinde olduğundan emin
olun.
Çevredeki büyüyen bitkileri lens üzerine gelmesini
engellemek için ek duvarlar kullanılmalıdır.
Montaj yeri bataklık alanda ise montaj kovanının altına
beton katman kullanılmalıdır
Montaj kovanının altında ve çevresinde drenaj
malzemesi olması gerekmektedir. CF500 CF1
111
CF3 CF5
1
Ürünün Adı
Product Name
Delik sayısı
Number of holes

4 5
To ll the pit with concrete
• Pour concrete around the mounting sleeve
• Clean the mounting sleeve after pouring
the concrete.
The upper limit of the mounting
sleeve should be the same height as
the concrete.
The upper limit of the mounting
sleeve should be the same height as
the concrete.
3) Montaj Kovanı Seviyesi/ The Level of Mounting Sleeve
2) Drenaj Testi/ Drainage Test
• The amount of equivalent water volume should be emptied within 30 minutes.
• Drainage Test should be done before installation.
Su / Water Su / Water
CF
soil concrete drainage material
toprak beton drenaj malzemesi
soil concrete drainage material
toprak beton drenaj malzemesi
• Eşdeğer hacimde ki su miktarı 30 dakika içerisinde boşaltılmalıdır.
• Drenaj testi kurulum öncesinde yapılmalıdır.
Uyarı / Warning
Drenaj kurulumu başarısız olur ise ürün garantisi geçersiz olacaktır.
If drainage installation fails, the product warranty will be void.
Seviyeyi ve montaj kovanını ayarlamak
• Montaj kovanını yerleştirin.
• Terazi ile montaj kovanı seviyesini ayarlayın.
• Montaj kovanının düz olduğuna emin olmadan beton
dökme işlemine geçmeyiniz.
4) Zemini Doldurmak / Fill the Ground
Çukuru beton ile doldurmak
• Montaj kovanı etrana beton dökün
• Beton döküldükten sonra montaj kovanı üzerini temizleyin.
Montaj kovanının üst sınırı beton ile
aynı yükseklikte olmalıdır.
Montaj kovanının üst sınırı beton ile
aynı yükseklikte olmalıdır.
Beton Dökün/ Pour concrete Beton Dökün/ Pour concrete
Tamamlanan montaj/ Completed installation Tamamlanan montaj/ Completed installation
Önemli Bilgi / Important Information
1000 kg’lık dirence ulaşmak için montaj kovanı uzunluğunca beton dökülmelidir.
Provide the outer surface of the assembly for 1000 kilogram walking resistance requirement the sleeve must be
supported with 100% concrete.
Adjust the blind casing and level
• Place the mounting sleeve.
• Set the mounting sleeve level with Libra.
• Do not start pouring the concrete without sure that the
mounting sleeve is at.
CF500
CF1
CF3
CF5
Sleeve
Diameter
Amount of water
(liter/min)
Lowest
Drainage Rate
92 mm 0.03 980 cm³
1110 cm³
1930 cm³
2380 cm³
0.04
0.06
0.07
128 mm
156 mm
186 mm
Kovan Çapı Su Miktarı(lt/dk) Drenaj Miktarı
