Fintek SANTIAGO User manual

MADE IN ITALY
INSTALLAZIONE E MANUALE D’USO
INSTALLATION AND USER MANUAL
Double Duct Air Conditioner
ITA - ENG

2 SANTIAGO

R32
SANTIAGO 3

1. INFORMAZIONI GENERALI
3
ITALIANO
1
2
4
5
5
6
6
7
8
9
P0
3
10
12
11
1.5 LISTA ACCESSORI (Figura P0)
1.STAFFA FISSAGGIO
2.TELECOMANDO
3.PORTATELECOMANDO
4.TUBO SCARICO ACQUA
5.GRIGLIE ESTERNE
6.TUBO ESPULSIONE&INGRESSO ARIA
7.KIT VITI
8.CORDA FISSAGGIO GRIGLIE ESTERNE
9.MANUALE
10.FOGLIO DIMA DI INSTALLAZIONE
(See page)
11.ANELLO DI CENTRAGGIO TUBO DIAMETRO 160mm
12.ANELLO DI CENTRAGGIO TUBO DIAMETRO 150mm
4 SANTIAGO

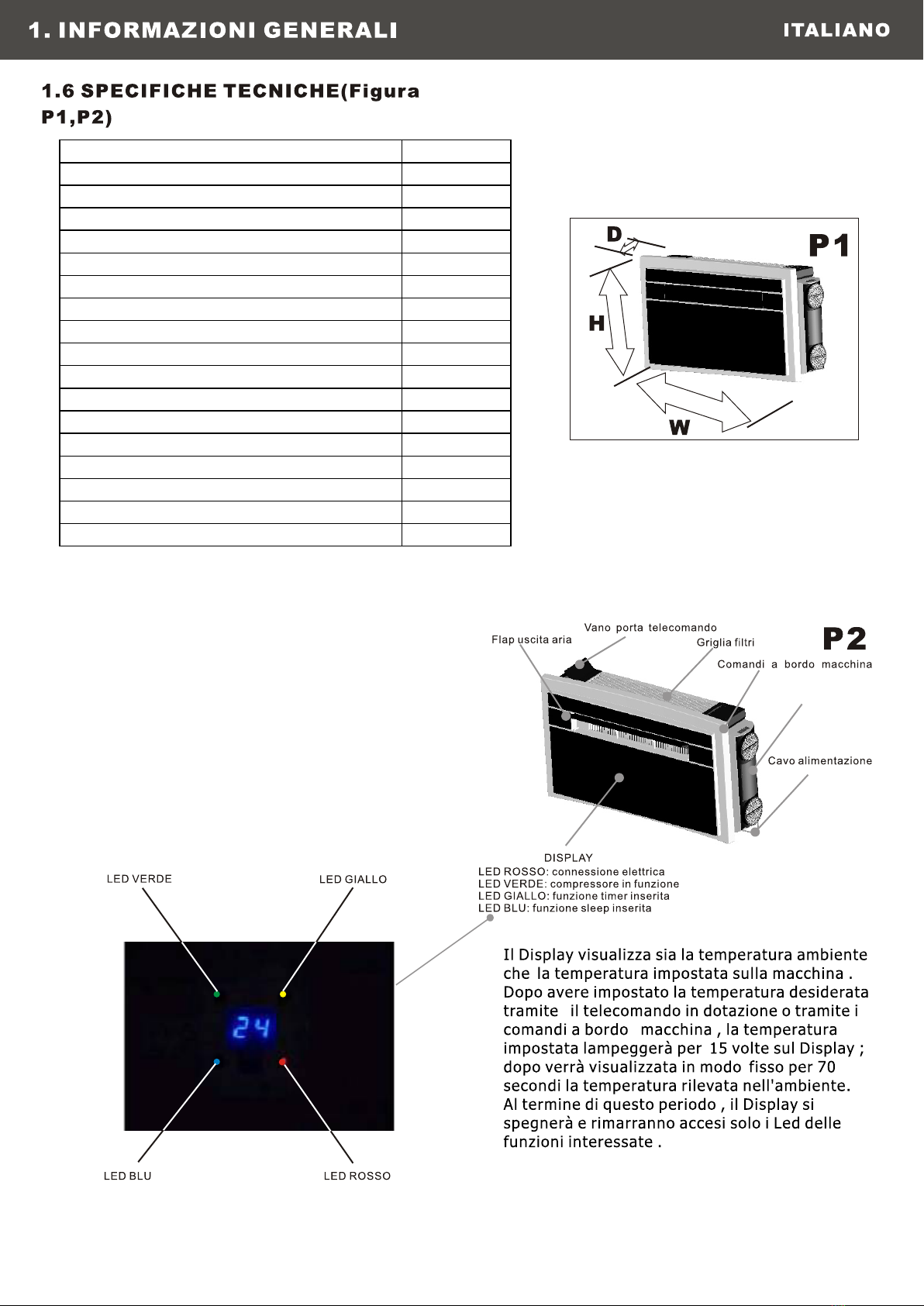

Modello SANTIAGO
Potenza condizionamento* W (BTU/h) 3480
Potenza riscaldamento* W (BTU/h) 3180
Resistenza elettrica di post riscaldamento* W 2000
Voltaggio (V) 230
Consumo in raffreddamento* (W) 932
Amperaggio in raffreddamento* (A) 4.1
Consumo in riscaldamento* (W) 790+2000
Amperaggio in riscaldamento* (A) 3.7+8.7
Volume aria (m3/h) 450
Livello sonoro (dB A) 50
Deumidicazione* (L/24h) 22.5
Opzioni temperatura (telecomando) 18-30° C
Fusibile (T3 , 15L) 2 250V
Refrigerante R410A
Potenziale di riscaldamento globale (GWP) 2088
Dimensioni W/HID(cm) 58/110/24.5
Peso (kg) 52
*I dati riportati in tabella sono soggetti a cambiamenti dovuti a migliorie
apportate al prodotto per aumentarne le prestazioni.
Riscaldatore elettrico PTC
CONDIZIONI DI PROVA STANDARD - EN 14511-
CONDIZIONI DI FUNZIONAMENTO IN RAFFREDDAMENTO
E MODALITÀ DEUMIDIFICAZIONE
- Interno 27°C DB; 19°C WB
-fuori 35°C DB; 24° C WB
CONDIZIONI DaI FUNZIONAMENTO IN RISCALDAMENTO
- Fuori 7°C DB; 6°C WB
- Interno 20°C DB;
SANTIAGO 5

2. INSTALLAZIONE
5
ITALIANO
2m
P3
2m
Outdoor Indoor
P4
livella
6 SANTIAGO

2. INSTALLAZIONE
6
ITALIANO
SANTIAGO 7

2. INSTALLAZIONE
7
ITALIANO
P5
3° INCLINATION
P13
A
A
B
B
Terminale di gomma
Terminale di plastica
8 SANTIAGO

2. INSTALLAZIONE
8
ITALIANO
P6
P20
- Misurare la profondita del muro e tagliare a
misura il film in plastica fornito. Arrotolare il
film e sigillare la linea di giunzione del film con
nastro adesivo.
- Inserirlo poi nel foro mantenendo la linea di
giunzione sul lato superiore.
- Una volta posizionati i due tubi, ultimate il
loro fissaggio fissando gli anelli di fissaggio
o tramite delle colla siliconica o mediante
della viti in corrispondenza degli apositi fori.
150mm ring 160mm ring
SANTIAGO 9

2. INSTALLAZIONE
9
ITALIANO
P10
P9
P7
P8
10 SANTIAGO

2. INSTALLAZIONE
10
ITALIANO
P14
P11
P12
ALZARE QUI
ALZARE QUI
SANTIAGO 11

3.1 ICONE DEL TELECOMANDO
Auto
Orologio
Riscaldamento
Raffreddamento
Deumidificazione
Ventilazione
Significato
Velocita' ventilatore
Direzione aria
Timer off
Timer on
Notturno
Non in uso
3. USO E MANUTENZIONE
11
Significato
3.2 FUNZIONI DEL TELECOMANDO
ITALIANO
12
Resistenza
Elettrica di
post-riscaldamento
12 SANTIAGO

3.3 MODO RISCALDAMENTO
3.4 MODO RAFFREDDAMENTO
12
3. USO E MANUTENZIONE ITALIANO
SANTIAGO 13

3.5 MODO DEUMIDIFICAZIONE
3.6 MODO VENTILAZIONE
13
3. USO E MANUTENZIONE ITALIANO
14 SANTIAGO

3.7 MODO NOTTURNO
3.8 MODO AUTOMATICO
14
3. USO E MANUTENZIONE ITALIANO
SANTIAGO 15

3.9 SPEGNIMENTO CON IL TIMER
3.10 ACCENSIONE CON IL TIMER
15
3. USO E MANUTENZIONE
Sequenza delle operazioni.
Fare riferimento al punto 3.1 e 3.2
Sequenza delle operazioni.
Fare riferimento al punto 3.1 e 3.2
1
2
3
4
5
2
1
ITALIANO
16 SANTIAGO

16
3. USO E MANUTENZIONE ITALIANO
Riscaldamento
SANTIAGO 17

17
3. USO E MANUTENZIONE ITALIANO
18 SANTIAGO

18
3. USO E MANUTENZIONE ITALIANO
3.14 INSTALLAZIONE E CAMBIO DELL BATTERIE TELECOMANDO
50
3.13 SISTEMA RICAMBIO ARIA CON FILTRAZIONE (OPZIONALE)
Il sistema di kltrazione aria della esterno per il ricambio è posto nel retro del climatizzatore.
Sul muro praticate un foro aggiuntivo da 50 mm per il tubo di prelievo aria dall’esterno.
L’aria all’interno della stanza si cambierà automaticamente . allo stesso tempo anche le
performance dell unità saranno minori (pertanto valutate correttamente se praticarlo o meno).
Il ltri deve essere regolarmente pulito per mantenerlo efcace. Slatelo come dalla ugra
secondo la freccia lavatelo con acqua tiepida senza saponi o detergenti. Solo quando è
perfettamente asciutto riponetelo nel suo alloggiamento
ATTENZIONE: Non usare il climatizzaotre senza ltro.
Filtro dell’aria fresca
Sistema di aria fresca
Tubo dell’aria fresca
SANTIAGO 19

visitate www.nteksrl.com.
N
FILTRO ELETTROSTATICO
PASSIVO ANTIBATTERICO
P16
P17
P18
P19
P15
LIFT IT UP
HERE
LIFT IT UP
HERE
17
3. USO E MANUTENZIONE ITALIANO
