FLEXIBLE FLYER Fun Time 42125T User manual
CUSTOMER SERVICE: 1-888-350-3015
Este gimnasio está diseñado para ser utilizado de manera segura por niños
de hasta 6 años, con un peso máximo de 105 libras (47.9 Kg) cada uno,
simultáneamente, sin exceder un peso combinado de 630 libras (286 Kg).
Este producto está diseñado para uso residencial normal y no para uso en
centros diurnos de cuidado de niños, guarderías u otros lugares públicos.
Este producto no debe utilizarse ni ensamblarse de manera diferente a la
descrita en este manual. Este gimnasio cumple la Especificación de
Desempeño de Seguridad para Consumidores (Consumer Safety Performance
Specification) para Equipos de Patio de Juegos en el Hogar cuando se
ensambla siguiendo las instrucciones adjuntas. Se requiere ensamblaje por
parte de persona adulta, contiene piezas pequeñas. Por favor guarde este
manual para futura referencia. El manual contiene las instrucciones de
ensamblaje, información para hacer pedidos e información sobre piezas de
repuesto, y recomendaciones de seguridad y mantenimiento. Para estabilidad
y seguridad de los niños, este gimnasio debe anclarse. Clasificación por
Edad: 2-10 Años
Made in the U.S.A. • Fabricado en los U.S.A. • Made in les U.S.A. Part # 7MNL4212500 Rev. A January, 2013
Assembled dimensions: 143" wide x 120" deep x 70" tall
Allow 6' to 12' clearance around the perimeter of the Swingset.
Ce portique a été conçu pour être utilisé en toute sécurité jusqu'à 6 enfants,
d'un poids maximum de 47,9 kg chacun, simultanément, afin de ne pas
dépasser un poids total de 286 kg. Ce produit a été conçu pour une utilisation
normale résidentielle et non pas dans des centres de soins journaliers, des
garderies ou d'autres endroits publics. Ce produit ne doit pas être utilisé ou
monté d'une autre façon que selon la procédure décrite dans ce manuel.
Ce portique de jeux est conforme à la spécification selon le Consumer Safety
Performance Specification pour les équipements d'aires de jeux familiaux
lorsque celui-ci est monté selon les instructions contenues dans ce manuel.
Ne doit être assemblé que par un adulte - Contient des petites pièces. Prière
de conserver ce manuel pour pouvoir s'y référer plus tard. Le manuel contient
les instructions de montage, les instructions pour la commande de pièces
de rechange et des conseils de sécurité et d'entretien. Pour des raisons de
stabilité et de sécurité des enfants, ce portique doit être ancré. Tranche d'âge
: 2-10 ans
Please retain sales receipt for warranty purposes.
Please do not return set to the store.
For Replacement Parts or Service please call our
CUSTOMER ASSISTANCE DEPARTMENT
1-888-350-3015 Monday – Friday
8:00 a.m. – 4:30 p.m. Central Time Zone
or email us at cservice@flexible-flyer.com
Conserve por favor el recibo de las ventas
para los propósitos de la garantía.
No vuelva por favor el sistema al almacén.
Para Piezas de Repuesto o Servicio, llame a nuestro
DEPARTAMENTO DE SERVICIO AL CLIENTE
1-888-350-3015 Lunes – Viernes
8:00 a.m. – 4:30 p.m. Hora Zona Central / E.U.A.
o email nosotros en cservice@flexible-flyer.com
Veuillez maintenir le reçu de ventes pour la garantie.
Veuillez ne pas renvoyer l'ensemble au magasin.
Des pièces ou le service de rechange réclamer svp notre
DÉPARTEMENT d'AIDE de CLIENT
1-888-350-3015 lundi - vendredi
8:00 heure du matin - fuseau horaire central de 4:30 P.M.
ou email nous à cservice@flexible-flyer.com
Fun Time
OWNERS MANUAL - MODEL 42125T
FLEXIBLE FLYER
11495 Hwy. 57 • Moscow, TN 38057
Visit www.flexible-flyer.com
Or scan this QR Code to access our
website for additional information -
including proper use techniques
and a digital version of this manual.
This gym is designed to be used safely by up to 6 children, with a
maximum weight of 105 pounds (47.9 Kg) each, simultaneously, not
to exceed a combined weight of 630 pounds (286 Kg). This product
is designed for normal residential use and not for use in day care
centers, nurseries or other places of public gatherings. This product
is not to be used or assembled in any other manner than described
in this manual. This gym set conforms to Consumer Safety Performance
Specification for Home Playground Equipment when assembled using
the enclosed instructions. Adult assembly required, contains small
parts. Please retain this manual for future reference. Manual contains
assembly instructions, ordering and replacement parts information,
and safety and maintenance tips. For stability and child safety this
gym set should be anchored. Age Grading: 2-10 Years

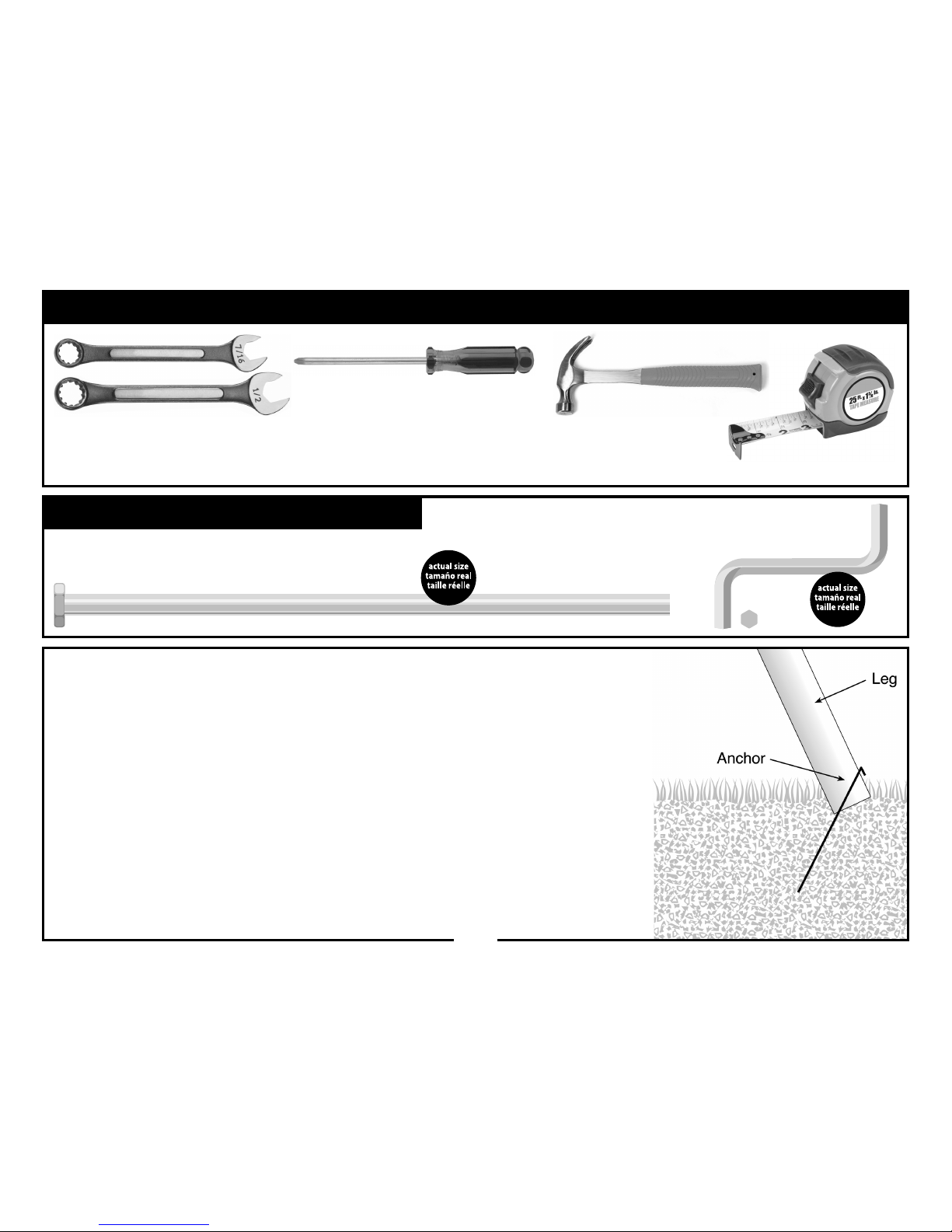

ANCHORS - Included
By anchoring your set with Ground
Anchors, you will be able to move your
gym set at a future date. This method
is suitable for hard soil (clay, etc.). If you
wish to permanently secure your gym
set, the anchors may be set in concrete.
Ensure equipment is firmly anchored
(cementing is usually recommended).
When equipment is cemented, do not
bury the legs more than one inch below
the ground surface. This will ensure
sufficient space remains under the
swinging plays. Be certain that all
anchoring devices (including concrete)
are placed below the level of the playing
surface or below ground level to prevent
tripping.
ANCRE - Inclus
En ancrant votre ensemble avec les
boulons d'ancrage, vous pourrez
déplacer votre salle de gymnastique
réglée à une future date. Cette méthode
convient au sol dur (argile, etc.). Si vous
souhaitez fixer de manière permanente
votre ensemble de salle de
gymnastique, les ancres peuvent être
placées en béton. Assurer l'équipement
est fermement ancré (le cimentage est
habituellement recommandé). Quand
l'équipement est cimenté, ne pas
enterrer les jambes plus d'un pouce au-
dessous de la surface au sol. Ceci
assurera le suffisamment d'espace reste
sous les jeux de oscillation. Être certain
que tous les dispositifs ancrants (béton
y compris) sont placés au-dessous du
niveau de la surface de jeu ou du niveau
souterrain pour empêcher le
déclenchement.
ANCLA - Incluido
Anclando su sistema con las anclas de
tierra, usted podrá mover su gym fijado
en una fecha futura. Este método es
conveniente para el suelo duro (arcilla,
etc.). Si usted desea asegurar
permanentemente su sistema del gym,
las anclas se pueden fijar en concreto.
Asegure el equipo se ancla firmemente
(la cementación se recomienda
generalmente). Cuando se cementa el
equipo, no entierre las piernas más de
una pulgada debajo de la superficie de
tierra. Esto asegurará el suficiente
espacio permanece bajo juegos que
hacen pivotar. Esté seguro que todos
los dispositivos que anclan (concreto
incluyendo) están puestos debajo del
nivel de la superficie que juega o del
nivel subterráneo para evitar el disparar.
Included Tools • Included Tools • Outils inclus Allen Wrench 3/16”
Llave Allen 3/16”
Clé Allen 3/16”
Tools Needed for Assembly • Herramientas Necesarias para el Ensamblaje • Outils nécessaires pour le montage
Tape Measure
Cinta de medir
Mètre
Phillips-head screwdriver (crosshead)
Destornillador Phillips (cruceta)
Tournevis cruciforme (crosse)
7/16” and 1/2”
wrench
llave inglesa
clé
Hammer
Martillo
Marteau
Alignment Rod
la varilla de alineación
tige d'alignement
2
Remove all parts from carton and arrange in
an orderly fashion. Check carton for additional
instructions and hardware bag.
DO NOT OPEN the Hardware Bag at this time.
TIPS FOR EASY ASSEMBLY:
1. During the manufacturing process of punching
holes in the metal tubing, the metal “tabs”
occasionally remain attached.
To ease assembly, check all
metal tubing and clear holes
with a screwdriver as illustrated.
2. To ease assembly when tubing interlocks and
holes need to be aligned: Insert crimped (swaged)
tubing inside second tubing and align holes.
Insert screwdriver to line up holes correctly before
inserting hardware.
Replacement Parts & Service
Care has been taken during the manufacturing
and packing of this product to ensure that you
receive quality merchandise. However, should
you have damaged or missing parts, do not
return this unit to the store:
Contact: CUSTOMER ASSISTANCE HOTLINE:
1-888-350-3015
8:00a.m. – 4:30p.m. Central Time Zone, Monday
) your request or go to our website, www.flexible-
flyer.com and under “service” tab, enter your
requested parts needs.
IMPORTANT NOTE: When ordering replacement
parts, please be prepared to provide the
following information:
1. Date of Purchase, 2. Model Number, 3. Part
Number, 4. Quantity Needed
IMPORTANT:
PLEASE READ THESE INSTRUCTIONS
BEFORE ASSEMBLY
Quite todas las piezas de cartón y organizar de una
manera ordenada. Revise la caja para obtener
instrucciones adicionales y la bolsa de hardware. NO
ABRA la Bolsa de hardware en este momento.
CONSEJOS PARA EL MONTAJE FÁCIL:
1. Durante el proceso de fabricación de los agujeros de
perforación en el tubo de metal, el metal "etiquetas" de
vez en cuando permanecer unidos.
Para facilitar el montaje, revise
toda la tubería de metal y abra
los orificios con un destornillador
como se muestra.
2. Para facilitar el montaje de dispositivos de seguridad
cuando la tubería y los agujeros deben alinearse: Insertar
prensado (estampada) dentro del segundo tubo y alinee
los agujeros. Introduzca el destornillador para alinear
los orificios correctamente antes de insertar el hardware.
Las piezas de repuesto y servicio
Se ha tenido cuidado durante la fabricación y empaque
de este producto para asegurar que usted reciba
productos de calidad. Sin embargo, si usted ha dañado
o le faltan piezas, no devuelva esta unidad a la tienda:
Contacto: Teléfono de Atención al Cliente: 1-888-
350-3015
8:00 am - 16:30 Hora Zona Central, de lunes a viernes. O
solicitud o visite nuestro sitio web, Este producto es-
flyer.com y en "servicio" ficha, introduzca su pedido
necesita partes.
NOTA IMPORTANTE: Al pedir piezas de repuesto, por
favor, esté preparado para proporcionar la siguiente
información:
1. Fecha de compra, 2. Número de modelo, 3. Número
de pieza, 4. Cantidad necesaria
IMPORTANTE:
POR FAVOR LEA ESTAS INSTRUCCIONES
ANTES DE LA ASAMBLEA
IMPORTANT:
S'IL VOUS PLAÎT LIRE ATTENTIVEMENT
CES INSTRUCTIONS AVANT LE MONTAGE
Retirer toutes les pièces du carton et
d'organiser de façon ordonnée.
Vérifier le carton pour des instructions
supplémentaires et le sac de quincaillerie.
NE PAS OUVRIR les sachets de quincaillerie
pour le moment.
CONSEILS POUR UN MONTAGE FACILE:
1. Pendant le processus de fabrication de percer des trous
dans le tube métallique, le métal "tabs" à l'occasion restent
attachés. Pour faciliter le montage,
vérifier tous les tubes métalliques et
dégager les trous avec un tournevis
comme illustré.
2. Pour faciliter le montage lorsqu'il emboîtements de tubes
et les trous doivent être alignés: Insérez sertis (à sertir) tuyau
dans tuyau deuxième et aligner les trous. Insérer le tournevis
pour aligner correctement les trous avant d'insérer du
matériel.
Pièces de rechange & Service
On a pris soin lors de la fabrication et l'emballage de ce
produit pour s'assurer que vous recevez des produits de
qualité. Toutefois, si vous avez des pièces endommagées
ou manquantes, ne retournez pas cet appareil au magasin:
Contact: HOTLINE ASSISTANCE À LA CLIENTÈLE: 1-888-
350-3015
08:00 h - 16 heures 30 Central Time Zone, du lundi au
vendredi. Ou par courrier électronique (cservice@flexible-
flyer.com) votre demande ou visitez notre site Web,
www.flexible-flyer.com et sous onglet «Service», entrez
votre demande a besoin de pièces.
NOTE IMPORTANTE: Lorsque vous commandez des pièces
de rechange, s'il vous plaît soyez prêt à fournir les
informations suivantes:
1. Date d'achat, 2. Numéro de modèle, 3. Numéro de la
pièce, 4. Quantité nécessaire
3
MANUFACTURER’S
LIMITED WARRANTY
What does this Limited Warranty cover?
This warranty covers your Flexible Flyer product for
(180) Days, from date of purchase, against defects in
material, workmanship, and rust on painted parts
which compromises the structural integrity of the
product when used for the purpose intended, normal
conditions, and provided it receives proper care and
maintenance. Surface rust is not covered under
warranty.
This warranty is extended ONLY to the original
purchaser with a receipt and is non-transferable.
Customer Assistance Hotline
8:00 AM to 4:30 PM Monday thru Friday
(Central Time Zone)
1-888-350-3015 or email us at
or www.flexible-flyer.com
under the “SERVICE” tab
What will Flexible Flyer do?
Flexible Flyer will provide a replacement part at no
charge for any part found defective during the
warranty period.
What does this Limited Warranty not cover?
This limited Warranty does not cover Flexible Flyer
products which: fail due to (1) normal wear; (2) abuse
and neglect; (3) improper maintenance; (4)
unauthorized repairs or alterations; or (5) are used for
commercial or other income producing purposes; or
(6) accidents and misuse.
How do you get service?
All warranty repairs must be authorized by Flexible
Flyer Customer Service Department before.
IMPORTANT: A missing part is not considered the
same thing as a defective part or unit. If a part is
missing, there is no need to return the entire unit to
the store. In order to obtain fast replacement parts as
provided by this warranty, you may call the Customer
Assistance Hotline.
¿Qué significa esta Garantía Limitada?
Esta garantía cubre el producto de Flexible Flyer (180) días,
desde la fecha de compra, contra defectos de material,
mano de obra, y el óxido en las piezas pintadas, que
compromete la integridad estructural del producto que se
utilice para la finalidad prevista, las condiciones normales,
y siempre que recibe el cuidado adecuado y mantenimiento.
La herrumbre superficial no está cubierto por la garantía.
Esta garantía se extiende solamente al comprador original
con un recibo y no es transferible.
Teléfono de Atención al Cliente
08 a.m. - 4:30 pm de lunes a viernes
(hora del centro Zona)
1-888-350-3015 o envíenos un email a
Este producto es o-flyer.com
en el marco del "SERVICIO" ficha
¿Cuál será Flexible Flyer?
Flexible Flyer proporcionará una pieza de repuesto sin cargo
para todas las piezas defectuosas durante el período de
garantía.
¿Qué significa esta Garantía Limitada no cubre la
garantía?
Esta garantía limitada no cubre los productos de Flexible
Flyer que: no debido a (1) el desgaste normal, (2) el abuso
y la negligencia, (3) mantenimiento inadecuado, (4)
reparaciones o alteraciones no autorizadas, o (5) se utilizan
con fines comerciales o otros ingresos, produciendo efectos,
o (6) Los accidentes y el mal uso.
¿Cómo se obtiene el servicio?
Todas las reparaciones deberán ser autorizadas por Flexible
Flyer de Atención al Cliente antes.
IMPORTANTE: Una parte que falta no se considera lo mismo
que una pieza defectuosa o de la unidad. Si una parte No
hay, no hay necesidad de devolver la unidad completa a la
tienda. Con el fin de obtener rápidos piezas de repuesto a
lo dispuesto por esta garantía, puede llamar a la Línea
Directa de Asistencia al Cliente.
GARANTÍA
LIMITADA DEL FABRICANTE
Qu'est-ce que cette garantie limitée?
Cette garantie couvre votre produit Flexible Flyer (180)
jours, à partir de la date d'achat, contre tout défaut de
matière, de fabrication et de la rouille sur les parties peintes
qui compromettrait l'intégrité structurale du produit lorsqu'il
est utilisé aux fins prévues, les conditions normales, et à
condition il reçoit des soins et un entretien adéquats. La
rouille de surface n'est pas couvert par la garantie.
Cette garantie ne s'applique qu'à l'acheteur d'origine avec
un reçu et n'est pas transférable.
Hotline d'assistance à la clientèle
08h00-16h30 du lundi au vendredi
(Central Time Zone)
1-888-350-3015 ou par courriel à
ou www.flexible-flyer.com
en vertu de l'onglet "Service"
Quel sera Flexible Flyer?
Flexible Flyer fournir une pièce de rechange sans frais pour
toute pièce s'avérant défectueuse pendant la période de
garantie.
Qu'est-ce que cette garantie limitée ne couvre pas?
Cette garantie limitée ne couvre pas les produits Flexible
Flyer qui: échouer à cause de (1) une usure normale; (2)
l'abus et la négligence; (3) un mauvais entretien; (4) de
réparations non autorisées ou de modifications; ou (5) sont
utilisés à des fins commerciales ou autres revenus
production fins; ou (6) les accidents et les abus.
Comment pensez-vous du service?
Toutes les réparations sous garantie doivent être autorisées
par Flexible Flyer Service Client avant.
IMPORTANT: Une pièce manquante n'est pas considérée
comme la même chose que la pièce défectueuse ou de
l'unité. Si une partie est manquant, il n'est pas nécessaire
de retourner l'appareil complet au magasin. Afin d'obtenir
rapidement pièces de rechange tel que prévu par cette
garantie, vous pouvez appeler la Hotline d'assistance aux
clients.
GARANTIE
LIMITÉE DU FABRICANT
4
OPERATING INSTRUCTIONS
YOUR CHILD’S SAFETY DEPENDS ON YOU!!!
Observing the following statements and warnings
reduces the likelihood of serious or fatal injury.
1. Provide on-site adult supervision for children of all ages at all times.
2. It is recommended that the gym set be placed in concrete, or anchored to the ground.
Be certain that all anchoring devices (including concrete) are placed below the level of
the playing surface or below ground level to prevent tripping.
3. Teach children to sit in the center of swing play items, with their full weight in the
center of seats. NEVER allow children to stand on the seats. DO NOT allow children to
lean to the side when riding on other rides, structural members or collide with other
playmates.
4. Dress children appropriately while on and around this equipment. DO NOT allow
children to wear ponchos, scarfs, jewelry, loose shoes, jackets or clothing with loose
strings, and/or clothing that might be potentially hazardous while using this equipment.
Use of well fitted shoes is recommended.
5. DO NOT let children use equipment in any manner other than intended.
6. DO anchor all gyms.
7. DO NOT let children use equipment until properly assembled and anchored. Place
gym set on LEVEL GROUND not less than 6 feet (1.8m) from any structures or obstacles
such as fences, overhanging branches, laundry or electrical lines, garages, sheds or
houses.
8. Instruct children to avoid swinging empty play items. These may strike other children
or come back and strike you.
9. Instruct children not to walk too closely in front of, behind or between moving plays.
Instruct children to keep a safe distance away to avoid being struck by items in play.
10. Instruct children not to twist chains or ropes or loop them over the top support bar.
This adds stress, reduces strength and may result in failure.
11. Instruct children not to get off play items while in motion. DO NOT allow children to
jump from moving play items.
12. DO NOT allow children to climb or play on equipment while wet. (Slips or falls may
occur.)
13. Instruct children not to go down slide head first.
14. Check slide bed for extreme heat before letting children use slide. (When exposed
to direct sunlight.)
15. DO NOT allow children to climb on or swing from structural members (legs, top bar
and chin bars). These are structural components ONLY and NOT play features.
16. DO NOT allow children to swing play items more than 60 degrees.
17. DO NOT leave hex nuts un-tightened after completing assembly. DO NOT leave bolt
threads uncovered. TIGHTEN all hex nuts securely.
18. DO NOT attach items to the playground equipment that are not specifically designed
for use with the equipment, such as, but not limited to, jump ropes, clothesline, pet
leashes, cables and chain as they may cause a strangulation hazard.
19. WARNING: Lawn swings are designed for children over 2 years of age. The use by
children under the age of 2 can result in entrapment between the seat and the back rest
because the child’s body may pass through the opening, causing entrapment on the
child’s head, which may result in strangulation. NEVER place children in the rearward
facing position or with legs between the seat and the backrest.
20. Dispose of all packaging properly after unit has been assembled. Re-Cycle if possible.
21. Please retain this manual for future reference and review each season.
22. If applicable for this Swing Set, check openings between rollers and sliding surfaces
of roller slides for foreign materials that could be potentially hazardous to users.
23. Make sure all suspended climbing ropes, chains, and cables are secured at both ends
and cannot be looped back onto themselves.
24. Instruct children to remove their bike or other sports helmet before Playing on
playground equipment.
25. Check Unit for scuffs, burrs, sharp edges and any other defects that may occur from
assembly, abuse, shipping, or everyday use. Burrs and sharp edges may be filed down
until smooth and covered with duct tape if necessary.
SEGURIDAD DE SU HIJO DEPENDE DE USTED!
Observación de las siguientes declaraciones y advertencias
reduce la probabilidad de lesiones graves o mortales.
1. Proporcionar supervisión de un adulto en el lugar para los niños de todas las edades
en todo momento.
2. Se recomienda que el columpio se colocarán en el hormigón, o anclados al suelo.
Asegúrese de que todos los dispositivos de anclaje (incluyendo el concreto) se sitúan
por debajo del nivel de la superficie de juego o por debajo del nivel del suelo para evitar
tropiezos.
3. Enseñe a los niños a sentarse en el centro de los elementos de juego del columpio,
con todo su peso en el centro de los asientos. NUNCA permita que los niños se paren en
los asientos. NO permita que los niños se inclinen hacia el lado al montar en otros paseos,
los elementos estructurales o chocar con otros compañeros de juego.
4. Vístase apropiadamente, mientras que los niños en y alrededor de este equipo. NO
permita que los niños usan ponchos, bufandas, joyas, zapatos sueltos, chaquetas o ropa
con cordones sueltos, y / o vestimenta que pueda ser potencialmente peligrosas durante
el uso de este equipo. El uso de zapatos bien equipados se recomienda.
5. NO permita que niños utilicen el equipo en cualquier otra forma que se pretendía.
6. NO fije todos los gimnasios.
7. NO permita que los niños usen el equipo hasta ensamblado y anclado adecuadamente.
Coloque el gimnasio en el NIVEL DE TIERRA no menos de 6 pies (1.8 m) de cualquier
estructura u obstáculos como vallas, ramas de árboles, líneas eléctricas o de lavandería,
garajes, cobertizos o casas.
8. Enseñe a los niños para evitar movimientos de balanceo elementos de juego vacíos.
Estos pueden golpear a otros niños o volver y golpearle a usted.
9. Enseñe a los niños de no caminar demasiado cerca en el frente, detrás o entre los
juegos móviles. Enseñe a los niños a mantener una distancia segura para evitar ser
golpeado por objetos en el juego.
10. Instruya a los niños no a las cadenas de giro o cuerdas o enrollen sobre la barra de
soporte superior. Esto se suma el estrés, reduce la resistencia y puede resultar en un
fracaso.
11. Enseñe a los niños a no bajar los elementos de juego en movimiento. NO permita
que los niños saltan de mover los elementos de juego.
12. NO permita que los niños se suban o jugar en el equipo mientras esté húmedo.
(Resbalones o caídas pueden ocurrir.)
13. Enseñe a los niños a no bajar la cabeza la primera diapositiva.
14. Compruebe cama de la resbaladilla de calor extremo antes de permitir que los niños
usan. (Cuando se expone a la luz solar directa.)
15. NO permita que los niños se suban o swing de los elementos estructurales (piernas,
barra superior y barras de la barbilla). Estos son componentes estructurales y NO SÓLO
características de juego.
16. NO permita que los niños swing elementos de juego más de 60 grados.
17. NO deje las tuercas hexagonales de las Naciones Unidas a apretar después de terminar
el ensamblaje. NO deje las roscas de tornillos al descubierto. Apriete todas las tuercas
hexagonales.
18. NO ponga objetos al equipo de juego que no están específicamente diseñados para
su uso con el equipo, por ejemplo, pero sin limitarse a, cuerdas para saltar, ropa, correas
para mascotas, cables y cadenas, ya que puede causar un peligro de estrangulación.
19. ADVERTENCIA: Los columpios para césped están diseñados para niños mayores de
2 años de edad. El uso de niños menores de 2 años puede resultar en la trampa entre el
asiento y el respaldo porque el cuerpo del niño puede pasar a través de la apertura,
haciendo trampa en la cabeza del niño, lo que puede provocar asfixia. NUNCA colocar
a los niños en la posición mirando hacia atrás o con las piernas entre el asiento y el
respaldo.
20. Deshágase de todos los envases correctamente después que la unidad ha sido
montada. Re-Cycle, si es posible.
21. Por favor, conserve este manual para futuras consultas y la revisión de cada temporada.
22. Si es aplicable para este juego de columpios, las aberturas de verificación entre los
rodillos y las superficies de deslizamiento de las diapositivas de rodillos para materiales
extraños que pudieran ser potencialmente peligrosos para los usuarios.
23. Asegúrese de que todos suspendidos cuerdas de escalada, cadenas y cables están
firmemente en ambos extremos y no puede ser colocado de nuevo en sí mismos.
24. Enseñe a los niños para retirar su bicicleta o un casco de otros deportes antes de
jugar en el equipo del patio.
25. Compruebe la unidad en busca de rayones, rebabas, bordes cortantes y cualquier
otro defecto que pueda resultar del ensamblaje, el abuso, el envío, o el uso diario. Rebabas
y los bordes afilados pueden ser limados hasta que quede suave y cubierto con cinta
adhesiva si es necesario.
SÉCURITÉ DE VOTRE ENFANT DÉPEND DE VOUS!
Le respect des instructions et les avertissements suivants
réduit le risque de blessures graves ou mortelles.
1. Assurer la supervision des adultes sur place pour les enfants de tous âges, à tout
moment.
2. Il est recommandé que les placer le portique en béton, ou ancré au sol. Soyez certains
que tous les dispositifs d'ancrage (y compris le béton) soient placés sous le niveau de la
surface de jeu ou au-dessous du niveau du sol pour éviter de trébucher.
3. Enseignez aux enfants à s'asseoir dans le centre des équipements de jeux mobiles,
avec leur poids dans le centre de sièges. NE JAMAIS laisser les enfants à se tenir debout
sur les sièges. NE PAS permettre aux enfants de se pencher sur le côté lorsque vous roulez
sur les autres jeux, les éléments de structure ou entrer en collision avec d'autres camarades.
4. Habillez-vous convenablement les enfants pendant et autour de cet équipement. NE
PAS permettre aux enfants de porter des ponchos, foulards, bijoux, sandales, vestes ou
vêtements avec des cordons flottants, et / ou les vêtements qui pourraient être
potentiellement dangereux lors de l'utilisation de cet équipement. Utilisez des chaussures
bien adapté est recommandé.
5. NE PAS laisser les enfants utiliser l'équipement de toute autre manière que celle prévue.
6. NE ancrage tous les gymnases.
7. NE PAS laisser les enfants utiliser le matériel tant correctement monté et ancré. Place
portique de jeux sur SOL DE NIVEAU moins de 6 pieds (1,8 m) de toute structure ou
obstacle tel que clôture, branches pendantes, cordes à linge ou fils électriques, garages,
abris ou maisons.
8. Apprendre aux enfants à éviter de balancer les équipements à vide. Ceux-ci peuvent
frapper les autres enfants ou de revenir et vous frapper.
9. Apprendre aux enfants à ne pas marcher trop près devant, derrière ou entre des jeux
mobiles. Apprendre aux enfants à garder une distance sécuritaire pour éviter d'être
frappé par des éléments en jeu.
10. Apprendre aux enfants à ne pas tordre les chaînes ou les cordes ou les boucle sur la
poutre. Cela ajoute au stress, réduit la résistance et peut entraîner une défaillance.
11. Apprendre aux enfants à ne pas sortir les jeux en mouvement. NE PAS laisser les
enfants à sauter en déplaçant les éléments jouent.
12. NE PAS permettre aux enfants de grimper ou jouer sur l'équipement lorsqu'il est
mouillé. (Glissades ou des chutes peuvent se produire.)
13. Apprendre aux enfants à ne pas descendre la tête la première diapositive.
14. lit tiroir Vérifiez la chaleur extrême avant de laisser glisser utiliser des enfants. (Lorsqu'il
est exposé directement au soleil.)
15. NE PAS autoriser les enfants à grimper ou à balancer sur les éléments de structure
(montants, poutre et barres). Ce sont des composants structuraux SEULEMENT et NON
PAS des dispositifs jouer.
16. NE PAS permettre aux enfants de se balancer à plus de 60 degrés.
17. NE PAS laisser écrous hexagonaux serrées après avoir terminé l'assemblage. NE PAS
laisser le filetage des boulons à découvert. Serrer tous les écrous six pans.
18. N'attachez pas d'éléments à l'équipement de jeux qui ne sont pas spécifiquement
conçus pour une utilisation avec l'équipement, tels que, mais sans s'y limiter, cordes à
sauter, corde à linge, des laisses, des câbles et chaînes qui pourraient causer un risque
d'étranglement.
19. AVERTISSEMENT: Les balançoires de pelouse sont conçus pour les enfants de plus de
2 ans. L'utilisation par les enfants de moins de 2 ans peut entraîner la provocation policière
entre le siège et le dossier parce que le corps de l'enfant peut passer par l'ouverture,
provoquant la provocation policière sur la tête de l'enfant, qui peut aboutir à la
strangulation. NE JAMAIS placer les enfants dans la position dos à la route ou avec les
jambes entre le siège et le dossier.
20. Dispose de tous les emballages correctement après appareil a été assemblé. Re-Cycle,
si possible.
21. S'il vous plaît, conservez ce manuel pour référence future et l'examen de chaque
saison.
22. Le cas échéant pour cette balançoire, ouvertures de contrôle entre des rouleaux et
des surfaces de glissement des patins à rouleaux pour les matières étrangères qui
pourraient être potentiellement dangereux pour les utilisateurs.
23. Assurez-vous que toutes les cordes d'escalade en suspension, chaînes et câbles sont
fixés aux deux extrémités et ne peut être rebouclée sur eux-mêmes.
24. Apprendre aux enfants à enlever leur casque de vélo ou d'autres sports avant de
jouer sur les terrains de jeux.
25. Vérifiez Unité pour les éraflures, les bavures, arêtes vives et de tous autres défauts
qui peuvent se produire à partir de l'assemblage, l'abus, l'expédition, ou une utilisation
quotidienne. Les bavures et les bords tranchants peuvent être déposées jusqu'à ce que
lisse et recouverte de ruban adhésif si nécessaire.
INSTRUCCIONES DE USO MODE D'EMPLOI
5
One of the most important things you can do to reduce the likelihood of
serious head injuries is to install a shock-absorbing protective surfacing
under and around your play equipment. The protective surfacing should be
applied to a depth that is suitable for the equipment height in accordance
with ASTM Specification F 1292. There are different type(s) of surfacing to
choose from; whichever product you select, follow these guidelines.
LOOSE-FILL MATERIALS: Maintain a minimum depth of 9” of loose-fill materials
such as wood mulch/chips, engineered wood fiber (EWF), or
shredded/recycled rubber mulch for equipment up to 8’ in height; and 9”
of sand or pea gravel for equipment up to 5’ in height. NOTE: An Initial Fill
level of 12 inches will compress to about 9 inch depth of surfacing over time.
The surfacing will also compact, displace, and settle, and should be
periodically re-filled to maintain at least a 9-inch depth.
Use a minimum of 6” of protective surfacing for play equipment less than
4’ in height. If maintained properly, this should be adequate. (at depths less
than 6”, the protective material is too easily displaced or compacted)
NOTE: A fall onto a hard surface can result in serious injury to the equipment
user. Grass and Dirt are not considered protective surfacing because wear
and environmental factors can reduce their shock absorbing effectiveness.
Carpeting and thin mats are generally not adequate protective surfacing.
Ground Level equipment – such as a sand-box, activity wall, playhouse or
other equipment that has no elevated play surface – does not need any
protective surfacing
Use Containment, such as digging out around the perimeter with landscape
edging. Don’t forget to account for water drainage. Check and maintain the
depth of the loose-fill surfacing material. To maintain the right amount of
loose-fill materials, mark the correct level on the Play Equipment support
posts or legs. That way you can easily see when to replenish and/or
redistribute the surfacing. DO NOT install loose fill over hard surfaces such
as concrete or asphalt. You may be interested in using surfacing other than
loose-fill materials – like rubber tiles (Pre-manufactured) or poured-in-place
surfaces. Installation of these surfaces generally requires a professional and
is NOT “do-it-yourself’ projects.
Review surface specifications prior to purchasing this type of surfacing. Ask
the Installer/Manufacturer for a report showing that the product has been
tested to the following safety standard: ASTM F 1292 Standard Specification
for Impact Attenuation of Surfacing Materials within the USE ZONE of
Playground Equipment. This report should show the specific height for
which the surface is intended to protect against serious head injury. This
height should be equal to or greater than the Fall height – vertical distance
between a designated play surface ( elevated surface for standing, sitting,
or climbing) and the protective surfacing below – of your play equipment.
Check the protective surfacing frequently for wear. Proper placement and
maintenance of protective surfacing is essential.
Extend surfacing at least 6’ from the equipment in all directions. For to/fro
swings, extend protective surfacing in front of and behind swings to a
distance equal to twice the height of the suspending chain or rope, plus 6’
in all directions. For Tire Swings, extend the surfacing in a circle whose radius
is equal to the height of the suspending chain or rope, plus 6’ in all directions.
Note: The maximum fall height for this product is 6 feet. The minimum
ground clearance between the bottom of the suspended plays and the
playing or ground surface must be 8 inches.
This information has been extracted from the CPSC publication “Playground
Safety”. Copies of these reports can be obtained by sending a postcard to
the: Office of Public Affairs, U.S. Consumer Product Safety Commission,
Washington, D.C., 20207 or call the toll- free hot line: 1-800-638-2772.
IMPORTANT: CONSUMER INFORMATION SHEET FOR
PLAYGROUND SURFACING MATERIAL
(USCPSC Guidelines)
Una de las cosas más importantes que puede hacer para reducir el riesgo de
lesiones graves en la cabeza es instalar un amortiguador de protección de
superficies debajo y alrededor de su equipo de juego. La superficie protectora
debe aplicarse a una profundidad que es conveniente para la altura del equipo
de acuerdo con la especificación ASTM F 1292. Hay otro tipo (s) de la superficie
para elegir, que sea producto que seleccione, siga estas instrucciones.
Materiales de relleno suelto: Mantener una profundidad mínima de 9 "de materiales
a granel tales como acolchado de madera / chips, fibra de madera de ingeniería
(EWF), o rallado / acolchado de caucho reciclado para equipos de hasta 8 pies de
altura, y 9" de arena o gravilla para equipos de hasta 5 pies de altura. NOTA: Una
inicial del nivel de llenado de 12 pulgadas se comprimen a alrededor de 9 pulgadas
de profundidad de la superficie con el tiempo. La superficie también compacto,
desplazar, y resolver, y debe ser periódicamente re-lleno de mantener al menos
una profundidad de 9 pulgadas.
Use un mínimo de 6 "de protección de superficies para equipos de juego menos
de 4 pies de altura. Si se mantiene adecuadamente, esta debe ser adecuada. (A
profundidades de menos de 6 ", el material protector es demasiado fácilmente
desplazados o compactados)
NOTA: Una caída sobre una superficie dura puede producir lesiones graves al
usuario del equipo. La hierba y la suciedad no se consideran superficie protectora
porque el desgaste y los factores ambientales pueden reducir la eficacia de
absorción de golpes. Alfombras y esteras delgadas no suelen ser adecuadas de
protección de superficies. Tierra del equipo de nivel - como una caja de arena,
pared de la actividad, teatro u otro equipo que no tiene superficie de juego elevada
- no necesita ninguna superficie protectora
El uso de contención, tales como las excavaciones en todo el perímetro con ribete
del paisaje. No se olvide de la cuenta para el drenaje del agua. Control y
mantenimiento del fondo de la suelta de relleno material de superficie. Para
mantener la cantidad adecuada de materiales a granel, marca el nivel correcto en
los postes de soporte equipo del juego o las piernas. De esta manera usted puede
ver fácilmente cuando para reponer y / o redistribuir la superficie. NO instale el
relleno suelto sobre superficies duras como hormigón o asfalto. Usted puede estar
interesado en el uso de superficies que no sean a granel de materiales - como los
azulejos de goma (pre-fabricados) o superficies vertido en el lugar. La instalación
de estas superficies en general, requiere un profesional y no es "hágalo usted
mismo 'proyectos.
Revisión de las especificaciones de la superficie antes de comprar este tipo de
superficies. Pide que el instalador / fabricante de un informe que mostró que el
producto ha sido probado para el estándar de seguridad siguientes: ASTM F 1292
Especificación Estándar para que atenúen los impactos materiales de superficie
que en la zona de uso el equipo de juego. Este informe debe mostrar la altura
específicos para los cuales se destina la superficie a proteger contra lesiones graves
en la cabeza. Esta altura debe ser igual o superior a la altura de caída - la distancia
vertical entre una superficie de juego señalado (superficie elevada para estar de
pie, estar sentado o subir) y la superficie protectora más abajo - de su equipo de
juego. Compruebe la superficie protectora con frecuencia para el desgaste. La
colocación correcta y el mantenimiento de una superficie de protección es esencial.
Extender la superficie por lo menos 6 "del equipo en todas las direcciones. Para
a / cambios de aquí para allá, se extienden en una superficie de protección delante
y detrás de columpios a una distancia igual a dos veces la altura de la cadena de
la suspensión o la cuerda, más 6 en todas las direcciones. Para neumáticos Parque
infantil, ampliar la superficie de un círculo cuyo radio es igual a la altura de la
cadena de la suspensión o la cuerda, más 6 en todas las direcciones.
Nota: La altura máxima de caída para este producto es de 6 pies. La distancia al
suelo mínima entre la parte inferior del juegos suspendidos y la superficie del
suelo deberá ser de 8 pulgadas.
Esta información ha sido extraída de la publicación de la CPSC "Zona de Seguridad".
Copias de estos informes se pueden obtener mediante el envío de una tarjeta
postal a la Oficina de Asuntos Públicos, EE.UU. Consumer Product Safety
Commission, Washington, DC, 20207, o llame a la línea caliente de teléfono gratuito:
1-800-638-2772.
IMPORTANTE: HOJA DE INFORMACIÓN AL CONSUMIDOR
DE MATERIAL Superficie de Juego
(Directrices USCPSC)
L'une des choses les plus importantes que vous pouvez faire pour réduire les
risques de blessures graves à la tête est d'installer un amortisseur de protection
de surface sous et autour de votre équipement de jeu. La surface de protection
doit être appliquée à une profondeur qui convient à la hauteur de l'équipement
en conformité avec la norme ASTM F 1292. Il existe différents types (s) de revêtement
au choix; n'importe quel produit que vous choisissez, suivez ces directives.
En vrac MATERIAUX: Maintenir une profondeur minimale de 9 "de matériaux en
vrac tels que le paillis de bois / copeaux, de fibres de bois d'ingénierie (EWF), ou
broyés / paillis de caoutchouc recyclé pour l'équipement de 8 pi de hauteur et 9"
de sable ou de gravier pour le matériel jusqu'à 5 pieds de hauteur. NOTE: Un
premier niveau de remplissage de 12 pouces va compresser à environ 9 pouces
de profondeur de la surface au fil du temps. Le revêtement sera aussi compact,
déplacer, et de régler, et devraient être réexaminées périodiquement remplie de
maintenir au moins à une profondeur de 9 pouces.
Utiliser un minimum de 6 "de la surface de protection pour l'équipement de jeu
moins de 4 pieds de hauteur. Si bien entretenus, ce devrait être suffisant. (À des
profondeurs de moins de 6 ", le matériau de protection est trop facilement déplacés
ou compactée)
NOTE: Une chute sur une surface dure peut entraîner de graves blessures à
l'utilisateur de l'équipement. Herbe et la terre ne sont pas considérés comme
revêtement de protection parce que l'usure et les facteurs environnementaux
peuvent réduire leur efficacité d'absorption des chocs. Moquette et tapis minces
ne sont généralement pas adéquates de protection de surface. Ground Level
équipements - comme une boîte de sable, mur d'activité, salle de spectacle ou
d'autres équipements qui n'a pas de surface de jeu élevée - ne nécessite pas de
revêtement de protection
Utiliser le confinement, par exemple en creusant autour du périmètre avec le
paysage de bordure. N'oubliez pas de compte pour le drainage de l'eau. Contrôler
et maintenir la profondeur de l'vrac matériau de surface. Pour maintenir la bonne
quantité de matériaux en vrac, marque le niveau correct sur les postes Écouter le
soutien matériel ou des jambes. De cette façon, vous pouvez facilement voir de
nouveau des fonds et / ou redistribuer le revêtement. NE PAS installer en vrac sur
des surfaces dures comme le béton ou l'asphalte. Vous pourriez être intéressés
par l'utilisation de revêtement autres que des matériaux en vrac - comme les tuiles
de caoutchouc (pré-fabriqués) ou surfaces coulé sur place. L'installation de ces
surfaces nécessite généralement un professionnel et n'est pas "do-it-yourself 'des
projets.
spécifications surface d'examen avant d'acheter ce type de revêtement. Demandez
le programme d'installation / Constructeur pour un rapport indiquant que le
produit a été testé pour la norme de sécurité suivantes: ASTM F 1292 Standard
Specification for Impact Atténuation des matériaux de revêtement dans la zone
d'utilisation des équipements de jeu. Ce rapport devrait montrer la hauteur
spécifique pour lequel la surface est destinée à protéger contre les blessures
graves à la tête. Cette hauteur doit être égale ou supérieure à la hauteur de chute
- la distance verticale entre une surface de jeu désigné (surface élevée pour debout,
assis, ou l'escalade) et le revêtement de protection ci-dessous - de votre équipement
de jeu. Vérifiez la surface de protection souvent l'usure. L'emplacement approprié
et l'entretien de surface de protection est indispensable.
Elargir la surface d'au moins 6 'de l'équipement dans toutes les directions. Pour
d'/ fro balançoires, étendre un revêtement de protection en amont et en aval des
élans à une distance égale à deux fois la hauteur de la chaîne de suspension ou
de la corde, plus de 6 'dans toutes les directions. Pour Tire balançoires, étendre
la surface dans un cercle dont le rayon est égal à la hauteur de la chaîne de
suspension ou de la corde, plus de 6 'dans toutes les directions.
Note: La hauteur maximale de chute pour ce produit est de 6 pieds. La garde au
sol minimale entre le bas de la joue en suspension et la diffusion ou la surface du
sol doit être de 8 pouces.
Cette information a été extraite de la publication CPSC "aire de jeu pour la sécurité".
Des copies de ces rapports peuvent être obtenus en envoyant une carte postale
au: Bureau des affaires publiques, de la US Consumer Product Safety Commission,
Washington, DC, 20207 ou appelez la ligne sans frais à chaud: 1-800-638-2772.
FICHE D'INFORMATION DES CONSOMMATEURS
DE MATERIEL DE JEUX Surfacing
(Lignes directrices USCPSC): IMPORTANT
6
MAINTENANCE INSTRUCTIONS
At the beginning of each season and twice monthly thereafter, it is important to
perform the following maintenance inspections:
1. Tighten all nuts and bolts. Replace as needed.
2. One week after assembly, check unit for loose or missing bolts and tighten or replace if
needed.
3. Check all covers designed for bolts and sharp edges and assure they are present and in
good condition. Replace if they are loose, cracked, or missing.
4. Check all moving parts including swing seats, ropes, cables, swing bearings, and chains
for rust or other deterioration. Also Inspect s-hooks, brackets, eyebolts, hardware, etc., for
proper closure and for signs of wear, deterioration, rust and/or damage. Replace as needed.
5. Inspect swings and chains for evidence of deterioration. Replace as needed.
6. Lubricate all metallic moving parts with a consumer branded machine oil (IE: 3 in 1 oil).
7. Check all metal tubing and slide bed for damage and sharp edges. Replace as needed.
8. If metal tubing becomes rusted, lightly sand the rusted area and repaint using a non-lead
based paint meeting the requirements of Title 16 CFR Part 1303.
9. If slide bed is exposed to direct sunlight, always check bed to make sure it is not too hot
for children to use.
10. Check unit for scuffs, burrs, sharp edges and any other defects that may occur from
assembly, abuse, shipping or everyday use. Burrs and sharp edges may be filed down until
smooth and covered with duct tape if necessary.
11. When it is time to dispose of this or any playground equipment, please completely
disassemble unit and dispose of it in a safe place and manner so as not to present any
hazards to any individuals. All parts of this unit are recyclable.
12. Re-install any plastic parts such as swing seats or other items that were removed for the
cold season.
13. Rake periodically and check depth of loose fill protective surfacing material to prevent
compaction and to maintain appropriate depth. Replace as necessary.
14. At the end of each play season, remove all plastic plays and take indoors. DO NOT allow
the use of plastic items when the temperature drops below 32 degrees F, (0 degrees C).
15. Check all wood members for deterioration and splinters. Sand down splinters and
replace deteriorating wood members.
Al comienzo de cada temporada y dos veces mensuales a partir de entonces,
es importante llevar a cabo las inspecciones de mantenimiento:
1. Apriete todas las tuercas y pernos. Reemplace según sea necesario.
2. Una semana después del montaje, la unidad de verificación para los pernos flojos o ausentes, y
ajustar o reemplazar si es necesario.
3. Revise todas las tapas de los pernos y de bordes filosos y asegúrese que estén presentes y en buenas
condiciones. Reemplace si están sueltos, agrietados, o falta.
4. Revise todas las partes móviles incluyendo asientos de los columpios, cuerdas, cables, del columpio,
y las cadenas de óxido u otros deterioros. También s Inspeccione los ganchos, soportes, argollas,
hardware, etc, para el cierre adecuado y en busca de signos de desgaste, deterioro, corrosión y / o
daños. Reemplace según sea necesario.
5. Inspeccione los columpios y las cadenas de la evidencia de deterioro. Reemplace según sea necesario.
6. Lubrique todas las piezas metálicas móviles con un aceite de la máquina de consumo de marca (IE:
3 en 1 de aceite).
7. Revise toda la tubería metálica y cama de la resbaladilla de daño y bordes filosos. Reemplace según
sea necesario.
8. Si la tubería de metal se oxida, arena ligeramente el área oxidada y vuelva a pintar con una pintura
a base de plomo que cumplan los requisitos del Título 16 CFR Parte 1303.
9. Si cama está expuesta a la luz solar directa, asegúrese siempre de la cama para asegurarse de que
no es demasiado caliente para que los niños utilicen.
10. Revise la unidad en busca de rayones, rebabas, bordes cortantes y cualquier otro defecto que
pueda resultar del ensamblaje, el abuso, el transporte o el uso diario. Rebabas y los bordes afilados
pueden ser limados hasta que quede suave y cubierto con cinta adhesiva si es necesario.
11. Cuando es el momento de desechar este equipo, por favor, desarme completamente la unidad y
disponer de ella en un lugar seguro y la forma de manera que no presenta ningún riesgo para ninguna
persona. Todas las piezas de esta unidad son reciclables.
12. Vuelva a instalar las piezas de plástico tales como asientos de los columpios u otros artículos que
fueron retirados para la temporada de frío.
13. Rastrillo periódicamente y comprobar la profundidad de relleno suelto material de protección de
superficies para evitar la compactación y mantener la profundidad adecuada. Reemplace según sea
necesario.
14. Al final de cada temporada, remueva todas las piezas de plástico y el interior. NO permita que el
uso de artículos de plástico cuando la temperatura cae por debajo de 32 ° F (0 ° C).
15. Revise todos los miembros de madera para el deterioro y las astillas. Lijar astillas y reemplazar el
deterioro de las piezas de madera.
INSTRUCCIONES DE MANTENIMIENTO
Au début de chaque saison et deux fois par mois par la suite, il est important d'effectuer les
inspections de maintenance suivantes:
1. Serrer tous les écrous et boulons. Remplacer si nécessaire.
2. Une semaine après le montage, vérifier les boulons desserrés ou manquant, serrer ou remplacer si
nécessaire.
3. Vérifiez tous les caches des boulons et des arêtes vives et d'assurer qu'ils sont présents et en bon
état. Remplacez-les s'ils sont lâches, fissuré ou manquant.
4. Vérifiez toutes les pièces mobiles, y compris les sièges de balançoires, cordes, câbles, roulements
oscillants, et les chaînes de la rouille ou la détérioration d'autres. s Inspectez également-crochets, les
supports, anneaux de levage, matériel, etc, pour une bonne et pour des signes d'usure, de détérioration,
la rouille et / ou des dommages. Remplacer si nécessaire.
5. Inspecter balançoires et des chaînes pour des signes de détérioration. Remplacer si nécessaire.
6. Lubrifier toutes les pièces mobiles avec une huile de machine de consommation de marque (IE: 3
en 1 de pétrole).
7. Vérifier tous les tubes métalliques et lit tiroir pour dommage et bords coupants. Remplacer si
nécessaire.
8. Si un tube métallique rouille, sabler légèrement la zone rouillée et la repeindre avec une peinture
à base de plomb non-respect des exigences du titre 16 CFR Part 1303.
9. Si la glissière du toboggan est exposée directement au soleil, toujours vérifier lit pour vous assurer
qu'il n'est pas trop chaud pour les enfants à utiliser.
10. Vérifiez unité pour les éraflures, les bavures, arêtes vives et de tous autres défauts qui peuvent se
produire à partir de l'assemblage, l'abus, la navigation ou l'utilisation quotidienne. Les bavures et les
bords tranchants peuvent être déposées jusqu'à ce que lisse et recouverte de ruban adhésif si nécessaire.
11. Quand il est temps de se débarrasser de ce ou de tout équipement de jeu, s'il vous plaît démonter
complètement l'unité et la jeter dans un endroit sûr et de manière de manière à ne présenter aucun
danger pour les individus. Toutes les pièces de cet appareil sont recyclables.
12. Re-installer les pièces en plastique comme les sièges de balançoire ou d'autres éléments qui ont
été enlevées pour la saison froide.
13. Rake périodiquement et vérifier la profondeur de vrac matériau de revêtement de protection pour
éviter la compaction et pour maintenir la profondeur appropriée. Remplacer si nécessaire.
14. À la fin de chaque saison de jeu, retirez toutes les pièces en plastique et à l'intérieur. NE PAS
autoriser l'utilisation d'éléments en plastique lorsque la température descend en dessous de 32 degrés
F, (0 degrés C).
15. Examinez tous les membres de la détérioration du bois et les éclats. Poncer éclats et remplacer les
membres détérioration du bois.
ENTRETIEN
INSTALLATION INSTRUCTIONS
Place gym set on LEVEL GROUND not less than 6 feet (1.8m) from any structures
or obstacles such as fences, garage, house, overhanging branches, trees, stumps
or roots, laundry or electrical lines or wires. But be aware of the USE ZONE space
requirements.
DO NOT install over concrete, asphalt, gravel or any hard surface which may cause
injury should a fall occur.
Anchoring of Gym Is recommended but not required. Be certain that all anchoring
devices (including concrete) are placed below the level of the playing surface or
below ground level to prevent tripping or resulting in injury from a fall.( If this
Gym Set comes with Anchors, see instructions, in Manual, for the action necessary
to assemble properly ). Anchors can be purchased from our Customer Service
be purchased at any retailer that sells swing sets.
When ready to assemble Gym Set, Refer to Assembly Instructions and Illustrations
in the manual.
DO NOT leave hardware un-tightened after completing assembly. Securely tighten
all nuts and bolts, etc. once assembly is finished. Do NOT leave screw or bolt
threads uncovered if exposed.
To prevent possible serious injury, do not allow use of Gym Set equipment until
properly installed.
One week after assembly, check unit for loose or missing bolts and tighten or
replace if needed.
NOTE: Dispose of all packaging properly after unit has been assembled. Re-Cycle
if possible. Please retain the manual for future reference and review each season.
Coloque el gimnasio en el NIVEL DE TIERRA no menos de 6 pies (1.8 m) de cualquier
estructura u obstáculos, tales como cercas, garaje, casa, ramas de árboles, árboles,
tocones o raíces, lavar la ropa o las líneas eléctricas o cables. Pero ser consciente de
las necesidades de espacio USO DE ZONA.
No instale sobre concreto, asfalto, grava o cualquier superficie dura que puede causar
lesiones en caso de una caída.
Anclaje del gimnasio es recomendable pero no obligatorio. Asegúrese de que todos
los dispositivos de anclaje (incluyendo el concreto) se sitúan por debajo del nivel de
la superficie de juego o por debajo del nivel del suelo para evitar tropiezos o que
resulten en lesiones de una caída. (Si este conjunto Gimnasio viene con anclajes,
consulte las instrucciones, en el Manual, para las medidas necesarias para ensamblar
correctamente). Anclajes se pueden comprar en nuestro Departamento de Servicio
pueden comprar en cualquier tienda que vende los columpios.
Cuando esté listo para montar Gimnasio Set, consulte a la Asamblea instrucciones e
ilustraciones en el manual.
NO deje de hardware de las Naciones Unidas a apretar después de terminar el
ensamblaje. Apriete firmemente todas las tuercas y pernos, etc, una vez ensamblado
se terminó. NO deje las roscas de tornillo o perno cubierto si se exponen.
Para evitar posibles lesiones graves, no permiten el uso de equipos de gimnasio
conjunto hasta que esté instalado.
Una semana después del montaje, la unidad de verificación para los pernos flojos o
ausentes, y ajustar o reemplazar si es necesario.
NOTA: Elimine todos los envases correctamente después de la unidad se ha montado.
Re-Cycle, si es posible. Por favor, guarde el manual para futuras consultas y revisión
de cada temporada.
INSTRUCCIONES DE INSTALACIÓN
Place portique de jeux sur SOL DE NIVEAU moins de 6 pieds (1,8 m) de toute structure
ou obstacle tel que clôture, garage, maison, branches, troncs, des branches ou des
racines, de blanchisserie ou de lignes électriques ou des fils. Mais être conscient des
conditions d'utilisation de l'espace ZONE.
NE PAS installer sur du béton, l'asphalte, le gravier ou toute autre surface qui peut
causer des blessures en cas de chute.
Ancrage de Gym est recommandé mais pas obligatoire. Soyez certains que tous les
dispositifs d'ancrage (y compris le béton) soient placés sous le niveau de la surface
de jeu ou au-dessous du niveau du sol pour éviter de trébucher ou de causer des
blessures à une chute. (Si, cet appareil est livré avec chevilles, voir les instructions,
dans le manuel, pour les mesures nécessaires pour assembler correctement). Les
ancres peuvent être achetés auprès de notre département du service clientèle au
chez un détaillant qui vend des balançoires.
Lorsque vous êtes prêt à assembler Gym Set, Reportez-vous à l'Assemblée instructions
et des illustrations dans le manuel.
NE PAS laisser du matériel non-serré après avoir terminé le montage. Bien serrer tous
les boulons et écrous, etc une fois l'assemblage terminé. Ne laissez pas de vis ou de
boulons découvert si elle est exposée.
Pour éviter les blessures graves, ne permettent pas l'utilisation de Gym Set équipement
avant son installation.
Une semaine après le montage, vérifier les boulons desserrés ou manquant, serrer ou
remplacer si nécessaire.
REMARQUE: Éliminez tous les emballages correctement après appareil a été assemblé.
Re-Cycle, si possible. S'il vous plaît, conservez le manuel pour référence future et
l'examen de chaque saison.
INSTRUCTIONS DE MONTAGE
7
N2
W2 round hole
agujero redondo
trou rond
Attach Swing Bearings to Top Bar
Adjunte Ganchos de Columpio al principio Barra de
Fixez Roulements de Swing Bar Top
1
Swing Bearing Assembly • Rodamiento de giro • Balancez Assemblée Roulement
1(Top Bar)
slotted hole
orificio ranurado
trou oblong
P2
P4
Finished Assembly
Asamblea Finalizado
Assemblée fini
SB
P2 (6) W2 (6)
3/8”
Use INCLUDED 3/16” Allen
Wrench for N2 Barrel Nut
P4
N2 (6)
5/16”
SB (6)
Swing
Bearing
Uso INCLUIDO 3/16 "Llave Allen para
la tuerca cilíndrica N2
Utilisation INCLUS 3/16 "clé Allen pour
écrou à portée cylindrique N2
8
NOTE: The holes for the Swing Bearings
are round on the top of Top Bar, and
slotted on the bottom of Top Bar. When
attaching the Swing Bearings; insert N2
Barrel Nut into round hole, and insert
Swing Bearing into slotted hole.
NOTA: Los orificios para los Ganchos de Columpio
son redondos en la parte superior de la barra
superior, y ranuras en la parte inferior de la barra
superior. Al colocar los Ganchos de Columpio,
inserte la tuerca N2 Barrel en el agujero redondo,
e inserte Rodamiento de giro en el orificio
ranurado.
REMARQUE: Les trous pour les paliers pivotants
sont ronds sur le dessus de la poutre et fendu sur
le bas de la poutre. Lors de la fixation des paliers
pivotants; insérer écrou à portée cylindrique N2
dans le trou rond, et insérez crochet inférieur dans
le trou oblong.
Apply Top Bar Decal
Aplicar Decal Bar Top
Appliquer Top Bar Decal
P3
3R
P5
B3
To ease assembly, do not tighten hardware until the frame is completely assembled.
Pour soulager l'assemblage, ne serrez pas la visserie jusqu'à ce que la trame soit complètement assemblée.
Pour soulager l'assemblée, ne serrez pas la visserie jusqu'à ce que l'armature soit complètement assemblée.
2
Formed Legs Assembly • Formado Piernas Asamblea • Formé Assemblée Jambes
Attach Legs to Top Bar
Coloque las piernas al principio Barra
Fixez Jambes Bar Top
Make sure legs are angled outward.
Asegúrese de que las piernas están en ángulo hacia el exterior.
Assurez-vous que les jambes sont inclinés vers l'extérieur.
INCLUDED Alignment Rod Alineación INCLUIDO Vara Rod Alignement INCLUS
W1 (4)
5/16”
Use INCLUDED Alignment Rod to
help align holes during assembly.
Use varilla con la alineación para alinear los
agujeros durante el montaje.
Utilisez tige d'alignement inclus pour aider à
aligner les trous lors du montage.
P3 (2)
2”
P5 (4)
Cap Cover
N6
B3 (4)
1/4” x 1-1/2”
N6 (4)
1/4” x 1.3
N6 B3
3L
9
W1
W1 W3
W3
W3 (4)
9/32”
10
4& 4B
P1
N6 W1
B3
3

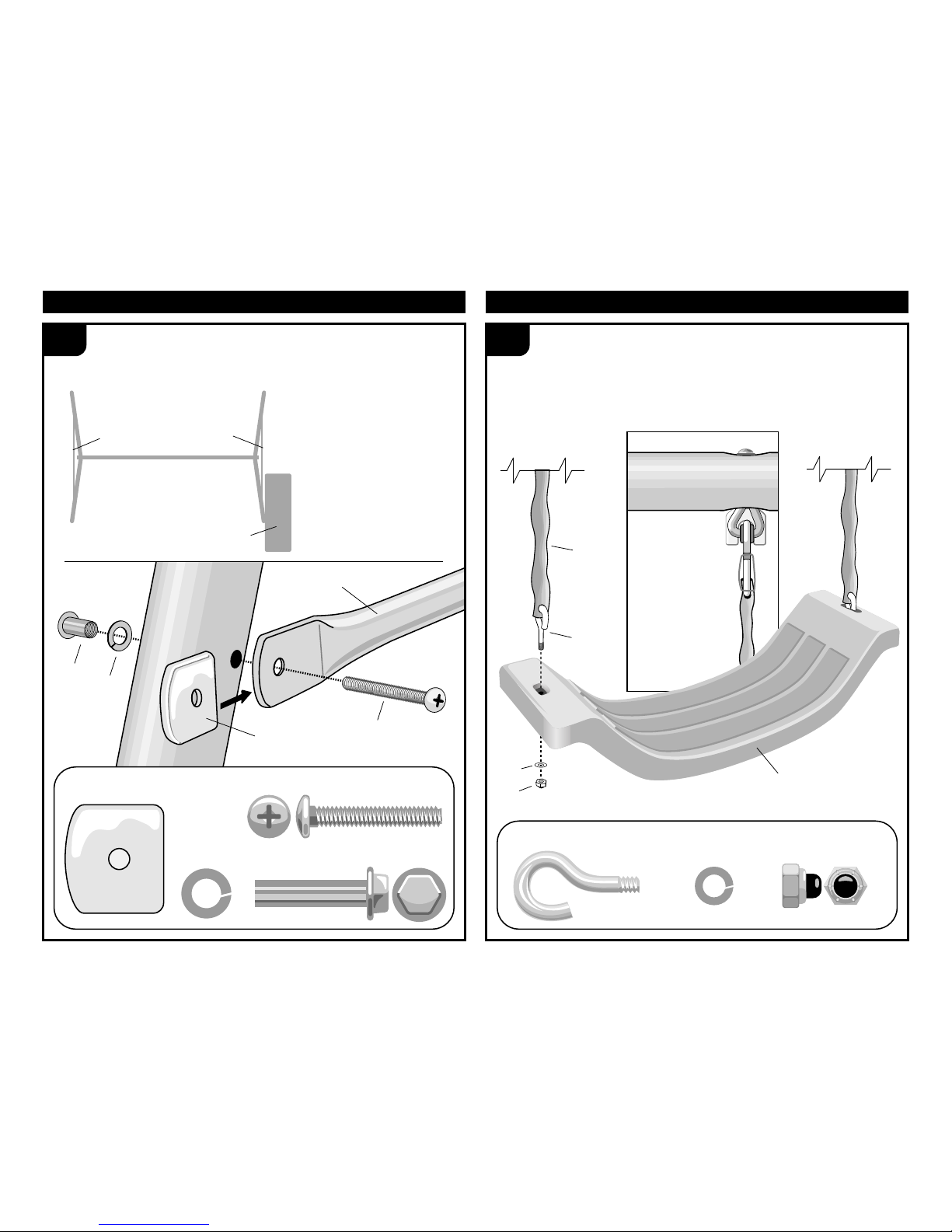

Chin Bar Assembly • Chin Asamblea Bar • Assemblée barre de renfort
P1 (4)
Note: One of the Chin bars
is for the Slide Assembly
(the one with 3 holes)
Nota: Uno de los bares de Chin es
que la Asamblea de diapositivas (el
uno con 3 hoyos)
Note: Un des bars Chin est pour
l'Assemblée de diapositives (une
avec 3 trous)
Attach Chin Bars to Legs
Conecte Bares Chin a las patas
Fixez Bars Chin à Jambes
Top Bar
Chin Bar
4
Slide
Chin Bar
4B
Slide
TOP VIEW
VISTA SUPERIOR • VUE DE DESSUS
3R
&
3L
B18 (4)
1/4” x 5/8”
4
Super Fun Swings • Columpios Super Fun • Balançoires Super Fun
N3
W4
Attach Chains to SuperFun Swings
and Swing Bearings
Conecte Cadenas para Swings SuperFun y cojinetes de Swing
Attachez les chaînes de balançoires SuperFun et roulements
de Swing
W4 (4)
1/4” N3 (4)
1/4”
Slip Chains
onto Swing
Bearing Hooks
Deslice las cadenas en
los ganchos de
Columpio
Slip Chains sur les
crochets palier de
rotation
14
B18
26
W1 (4)
5/16”
B3 (4)
1/4” x 1-1/2”
N6 (4)
1/4” x 1.3
6
5Attach Trapeze Bar to Swing Bearings
Coloque la parrilla Trapeze a Swing Rodamientos
Fixez la barre de trapèze à Swing Roulements
P1 (2)
Trapeze • Trapeze • Trapèze
11
P1
6

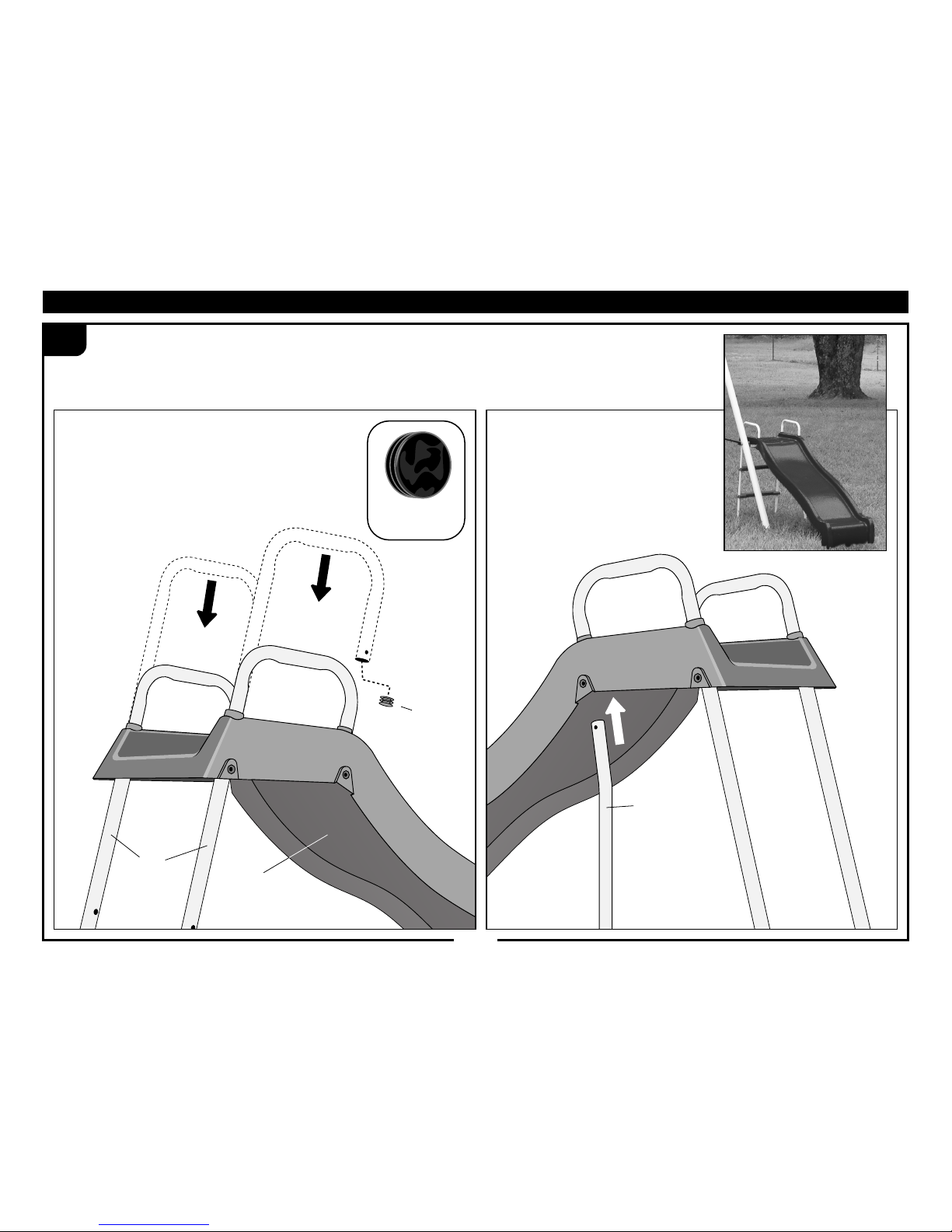

Slide Assembly • Slide Asamblea • glissière
Attach Ladder Rails and Slide Leg to Slide
Fije los rieles de escalera y en la pierna una diapositiva a otra
Fixez les rails à contacts et des jambes diapositive à l'autre
17
Ladder
Rails
P12
7
Slide
Leg
8
Note:There is only one End Cap (P12).Insert it into the
Ladder Rail that will be closest to the swing set.
Nota: Sólo hay un casquete (P12). Insértela en el Riel de Escalera que quedará
más cerca de los columpios.
Remarque: Il n'existe qu'une seule Embout (P12). L'insérer dans le rail Ladder
qui sera plus proche de la balançoire.
Note:There is only one Slide Leg (8).Insert
it into the Ladder Rail that will be farthest
from the swing set.
Nota: Hay una sola pierna Slide (8). Insértela en el Riel
de Escalera que se alejado de los columpios.
Remarque: Il n'existe qu'une seule jambe Diaporama
(8). L'insérer dans le rail Ladder qui sera le plus éloigné
de la balançoire.
P12 (1)
12

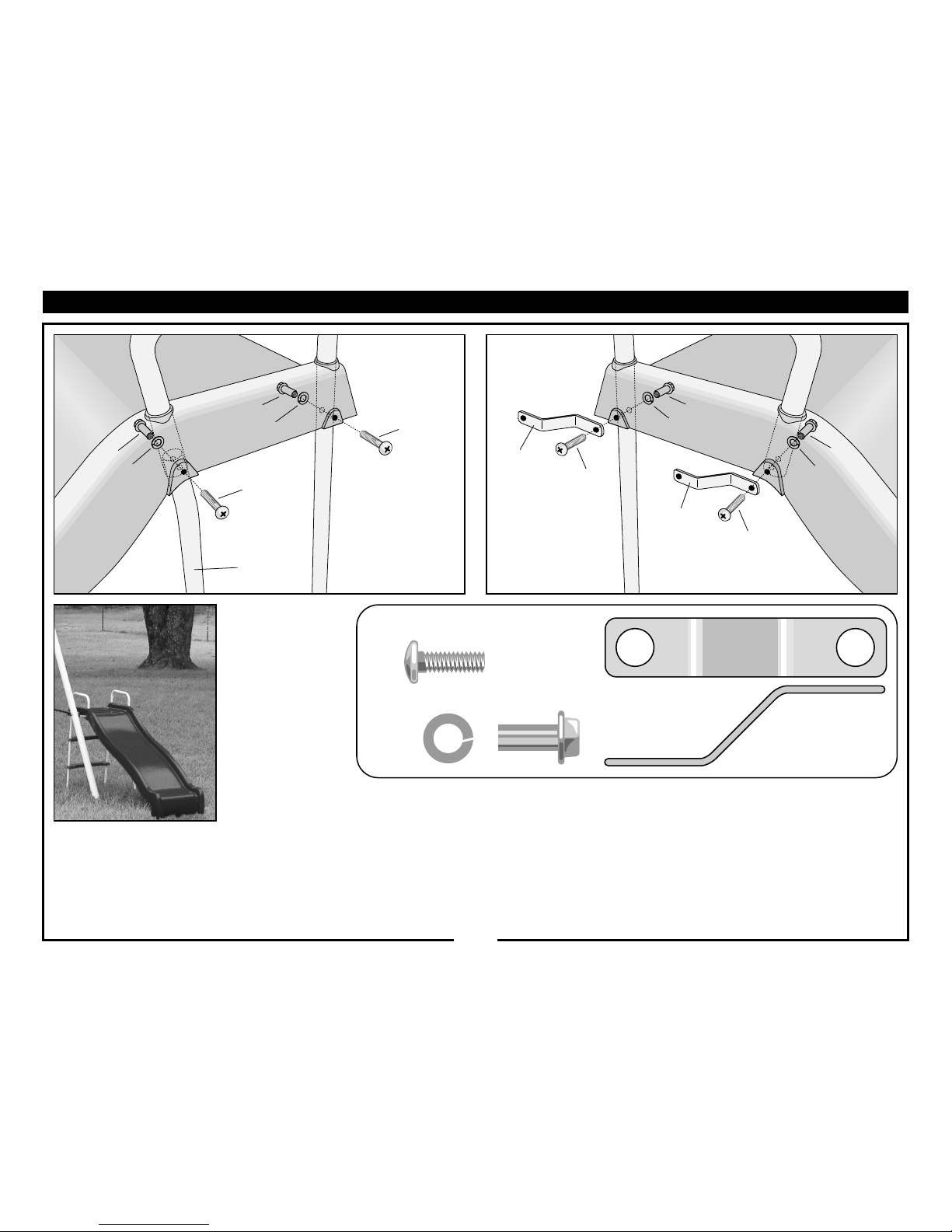

Slide Assembly • Slide Asamblea • glissière
N1 (4)
1/4” x .69”
W1 (4)
5/16”
BR2 (2)
Slide
Bracket
B16
N1
W1
N1
W1
BR2
B16
BR2
B16
B16
N1
N1
W1
W1
8
B16 (4)
1/4” X 3/4”
13
B2
N4
W3
4B
B3
N6
W1
7

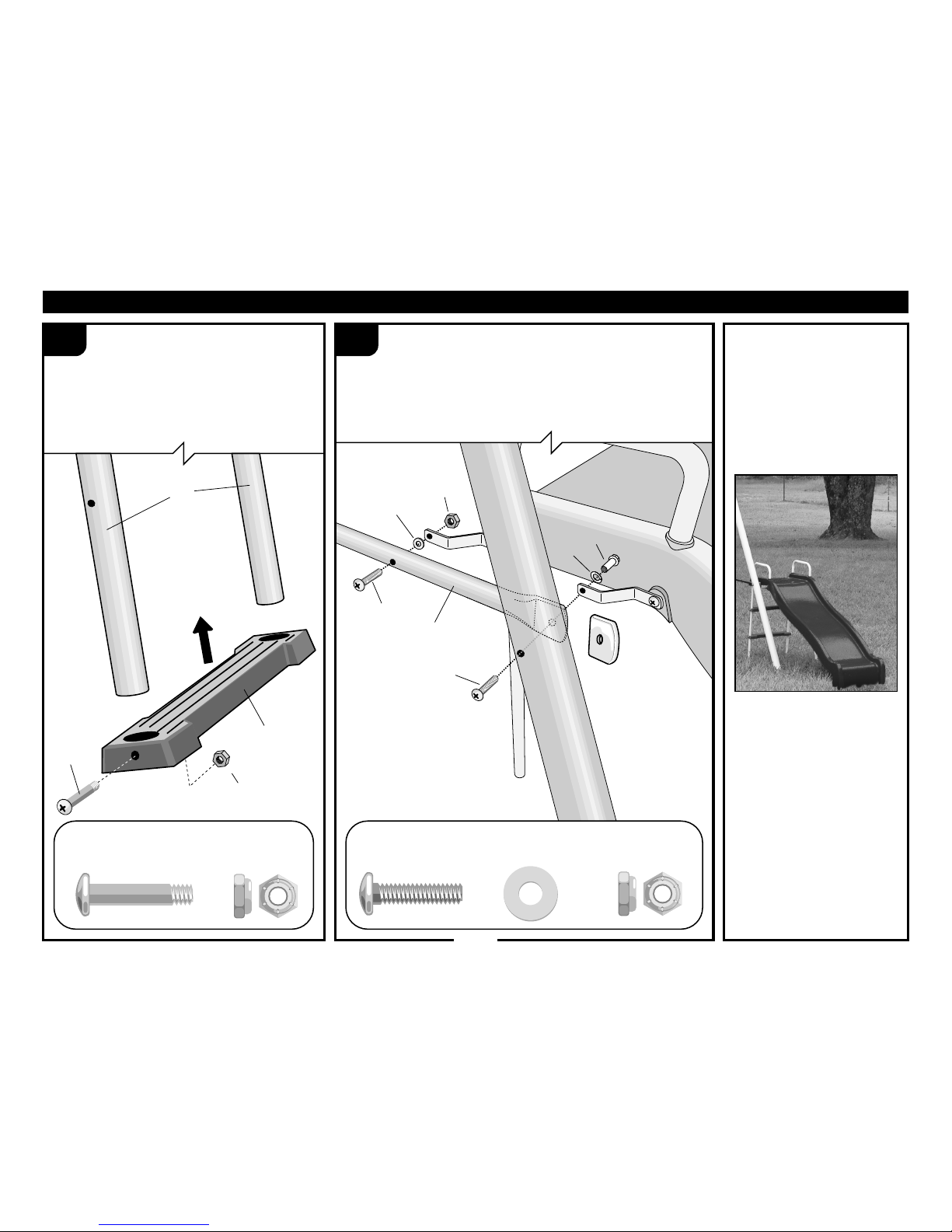

Slide Assembly • Slide Asamblea • glissière
Attach Ladder Rungs to
Ladder Rails
Unir los peldaños de la escala a los
carriles de la escala
Attachez les échelons d'échelle aux
rails d'échelle
Attach Ladder Assembly to Chin Bar
Adjuntar escalera a la Asamblea Chin Bar
Joindre à l'échelle Assemblée menton bar
Finished ladder
assembly
Montaje acabado
de la escala
Échelle finie
N4 (4)
1/4”
B19
N4
7
18
8
W3 (1)
9/32”
B2 (1)
1/4” X 1” N4 (1)
1/4”
14
B19 (4)
1/4” x 1-1/4”
9

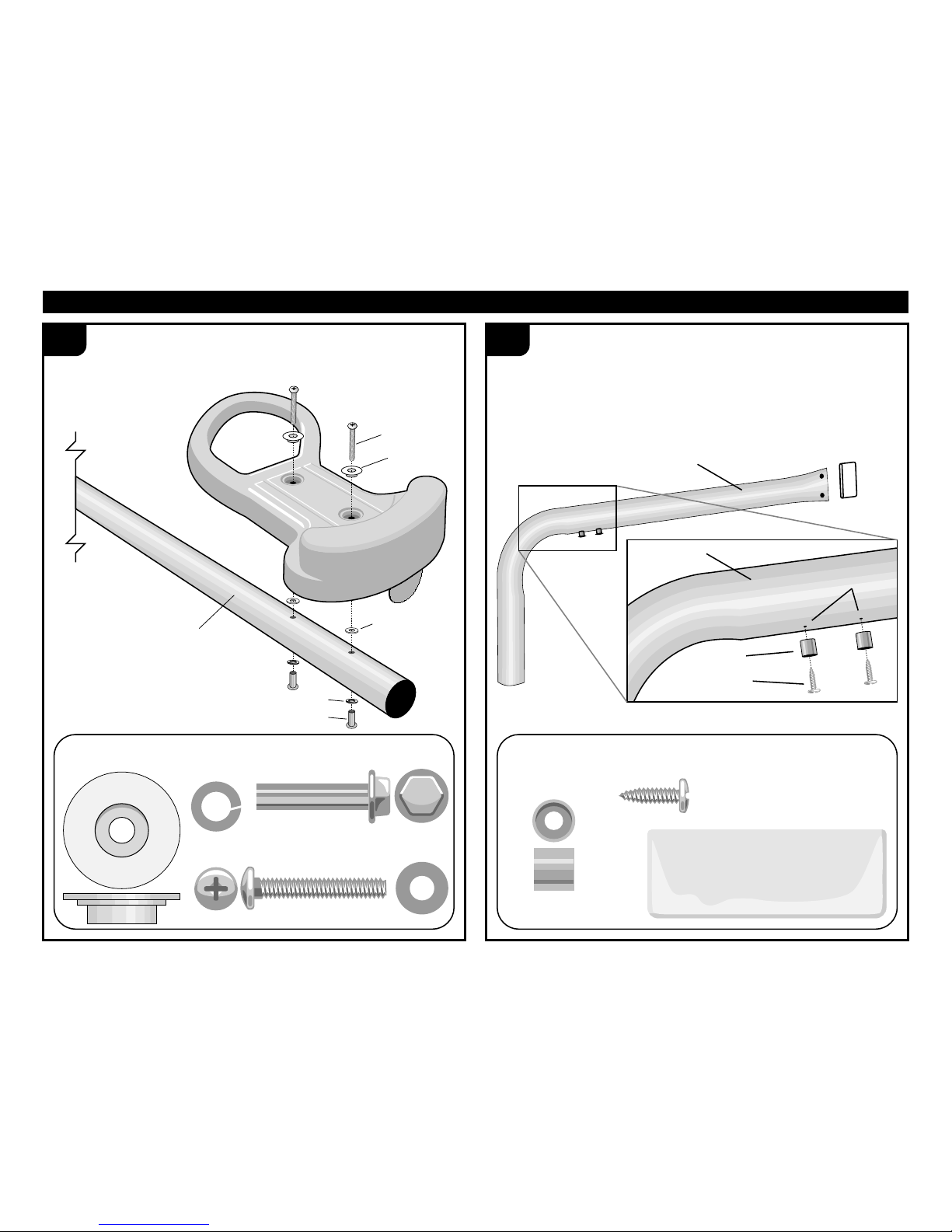

See Saw Assembly • See Saw Asamblea • See Saw Assemblée
P11
11
11
RS1
S1
Holes
Attach Retainer Sleeves and Rubber Cap Cover
to See Saw Arm
Unir las mangas del detenedor y la cubierta de goma del
casquillo para ver el brazo de la sierra
Attacher les douilles d'arrêtoir et la couverture en caoutchouc
de chapeau pour voir le bras de scie
RS1 (2)
Retainer
Sleeve (2)
W1 (4)
5/16”
Attach See Saw Seats to Seat Bar
Adjuntar See Saw Asientos de Barra del asiento
Fixez See Saw Sièges à Bar Seat
B3
SW1
W1
N6
W3
12
W3 (4)
9/32”
SW1 (4)
1.35” x .33”
B3 (4)
1/4” x 1-1/2”
N6 (4)
1/4” x 1.3
10
P11 (4)
Cap Cover
S1 (2)
#10 x 3/4”
15
11
See Saw Assembly • See Saw Asamblea • See Saw Assemblée
P9
B3
W1
N6
12
11
P9
BR1
Place Bushing (P9) between the two Retainer Sleeves (RS1).
Slide Bracket (BR1) around Bushing (P9) and attach to See Saw Bar (12).
Colocar el buje (P9) entre las dos mangas del detenedor (RS1).
Resbalar el soporte (BR1) alrededor del buje (P9) y unirlo para ver la barra de la sierra (12).
Placer la douille (P9) entre les deux douilles d'arrêtoir (RS1).
Glisser la parenthèse (BR1) autour de la douille (P9) et l'attacher pour voir la barre de scie (12).
16
B3 (2)
1/4” x 1-1/2”
N6 (2)
1/4” x 1.3
BR1
W1 (2)
5/16”
Attach Bushing and Bushing Bracket to See Saw Arm
and See Saw Bar
Unir el buje y el soporte del buje para ver la sierra armar y ver la barra
de la sierra
Attacher la douille et la parenthèse de douille pour voir la scie armer
et voir la barre de scie
12
See Saw Assembly • See Saw Asamblea • See Saw Assemblée
Attach See Saw Assembly to Swing Set Leg
Adjuntar ver vio a la Asamblea Swing conjunto pierna
Joindre voir Saw Assemblée desbalançoires à la jambe
17
B3 (2)
1/4” x 1-1/2”
N6 (2)
1/4” x 1.3
W1 (2)
5/16”
B3
W1
N6
3B
Parts List
18
A-Frame Assembly
Item # Part # Description Qty
1 491FF340310 Top Bar - Blue Streak - 84" 1
3R 491FF760010 Formed Leg - Right - White 1
3L 491FF761010 Formed Leg - Left - White 2
3B 491FF770010 See-Saw Leg - White 1
4 491FF123010 Chin Bar - Blue Streak 1
4B 491FF123110 Slide Chin Bar - Blue Streak 1
P1 7282001-0000 Chin Bar / Trapeze Clear Cover 4
P3 7282003-0000 Plastic End Cap - 2" 2
P5 7282007-0000 Form Leg Cover 4
W1 7282013-0000 Lock Washer - 5/16" 8
N2 7282016-0000 Barrel Nut - 5/16" 6
W2 7282019-0000 Lock Washer - 3/8" 6
W3 7282021-0000 Flat Washer - 9/16" ID x 5/8" OD 4
N6 7282316-0000 Barrel Nut - 1/4" x 1.3" 9
B3 7282220-0000 Bolt - 1/4"-20 x 1-1/2" 8
SB 7283021-0000 Swing Bearing Assembly 6
SuperFun Swings & Trapeze Assembly
Item # Part # Description Qty
6 491FF292010 Trapeze Bar - Blue Streak 1
14 7INPSWGPKGR SuperFun Swing Seat - Parakeet Green 2
26 7CHN6744W03 48" White Chain 2
P1 7282001-0000 Chin Bar Cover; Clear 2
B18 7282304-0000 Eye Bolt - 1/4"-20 x 5/8" 4
W4 7282033-0000 Lock Washer - 1/4" 4
N3 7282229-0000 Dome Nut - 1/4"-20 4
Wave Slide Assembly
Item # Part # Description Qty
17 7INP0008145 54" Wave Slide - Blue Streak 1
7 491FF125410 Ladder Rail - White 2
8 491FF103010 Slide Leg - White 1
18 7INP0002923 Slide Ladder Rung - Gray 2
W1 7282013-0000 Lock Washer - 5/16" 4
N1 7282015-0000 Barrel Nut - 1/4" x .69" 5
W3 7282021-0000 Flat Washer - 9/16" ID x 5/8" OD 1
BR2 7282028-0000 Slide Mounting Bracket 2
B2 7282216-0000 Bolt - 1/4"-20 x 1" 1
N4 7282233-0000 Nylon Lock Nut - 1/4"-20 5
B16 7282296-0000 Bolt - 1/4"-20 x 3/4" 4
P12 7282305-0000 3/4" End Cap 1
B19 7282306-0000 Bolt - 1/4-20 x 1-1/4" 4
See-Saw Assembly
Item # Part # Description Qty
11 491FF352410 See-Saw Arm - Blue Streak 1
12 491FF622710 See-Saw Seat Bar - White 1
21 7INPSSBLSTR See-Saw Seats - Blue Streak 2
SW 491FFWASH10 Step Washer 4
W1 7282013-0000 5/16" Lock Washer 8
N6 7282316-0000 Barrel Nut; Hex Head 1/4" x 1.3" 4
BR1 7282027-0000 U Bracket 1
S1 7282042-0000 Sheet Metal Screw; Phil #10 x 3/4" 2
RS1 7282043-0000 Retainer Sleeve; #10 2
B3 7282220-0000 1/4"-20 x 1-1/2" Screw 8
P9 7282298-0000 1-3/4"Black Nylon Bushing/Bearing 1
P11 7282302-0000 1-3/4" Formed Leg Plastic Cover 1
W3 7282021-0000 1/4" Flat Washer; Zinc (9/32 ID - 5/8 OD) 4
N6 7282316-0000 Barrel Nut; Hex Head 1/4" x 1.3" 4
Miscellaneous
Item # Part # Description Qty
27 7HWB9010000 Hardware Bag 1
28 7LBL2009000 "Flexible Flyer" Top Bar Label 1
30 7MNL4212500 Assembly & Parts Manual 1
31 496FF101163 Ground Anchor 4
Lista de piezas Liste des pièces
A-Frame Asamblea
Item# Artículo # Descripción Cantidad
1 491FF340310 Top Bar - Blue Streak - 84" 1
3R 491FF760010 Formado Leg - Derecho - Blanco 1
3L 491FF761010 Formado Leg - Izquierda - Blanco 2
3B 491FF770010 See-Saw Leg - Blanco 1
4 491FF123010 Chin Bar - azul racha 1
4B 491FF123110 Slide Chin Bar - De ladrón a policía 1
P1 7282001-0000 Chin Bar / Trapeze Cubierta transparente 4
P3 7282003-0000 Tapa del extremo de plástico - 2" 2
P5 7282007-0000 Leg Formado Cubierta 4
W1 7282013-0000 arandela de seguridad - 5/16" 8
N2 7282016-0000 tuerca - 5/16" 6
W2 7282019-0000 arandela de seguridad - 3/8" 6
W3 7282021-0000 Arandela plana - 9/16" ID x 5/8" OD 4
N6 7282316-0000 Barrel Nut - 1/4" x 1.3" 9
B3 7282220-0000 Atornille - 1/4"-20 x 1-1/2" 8
SB 7283021-0000 Rodamiento de giro 6
SuperFun Swings & Trapeze Asamblea
Item# Artículo # Descripción Cantidad
6 491FF292010 trapecio Bar - azul racha 1
14 7INPSWGPKGR SuperFun Asiento Swing - Gree Parakeet 2
26 7CHN6744W03 48" Cadena Blanca 2
P1 7282001-0000 Chin Bar cubrir; Borrar 2
B18 7282304-0000 ojo Atornille - 1/4"-20 x 5/8" 4
W4 7282033-0000 arandela de seguridad - 1/4" 4
N3 7282229-0000 cúpula tuerca - 1/4"-20 4
Wave Slide Asamblea
Item# Artículo # Descripción Cantidad
17 7INP0008145 54" Wave Slide - azul racha 1
7 491FF125410 Escalera Rail - Blanco 2
8 491FF103010 Slide Leg - Blanco 1
18 7INP0002923 Slide escalera de mano - Gris 2
W1 7282013-0000 arandela de seguridad - 5/16" 4
N1 7282015-0000 barril tuerca - 1/4" x .69" 5
W3 7282021-0000 Arandela plana - 9/16" ID x 5/8" OD 1
BR2 7282028-0000 Deslice el soporte de montaje 2
B2 7282216-0000 Atornille - 1/4"-20 x 1" 1
N4 7282233-0000 Nylon Nut Lock - 1/4"-20 5
B16 7282296-0000 Atornille - 1/4"-20 x 3/4" 4
P12 7282305-0000 3/4" Tapa del extremo 1
B19 7282306-0000 Atornille - 1/4-20 x 1-1/4" 4
See-Saw Asamblea
Item# Artículo # Descripción Cantidad
11 491FF352410 See-Saw brazo - azul racha 1
12 491FF622710 See-Saw Seat Bar - blanco 1
21 7INPSSBLSTR See-Saw Seats - azul racha 2
SW 491FFWASH10 Paso Lavadora 4
W1 7282013-0000 5/16" arandela de seguridad 8
N6 7282316-0000 tuerca; Hex Head 1/4" x 1.3" 4
BR1 7282027-0000 U soporte 1
S1 7282042-0000 Hoja de tornillo de metal; Phillips #10 x 3/4"2
RS1 7282043-0000 Retenedor manga; #10 2
B3 7282220-0000 1/4"-20 x 1-1/2" tornillo 8
P9 7282298-0000 1-3/4"Bushing Nylon Negro / Bearing 1
P11 7282302-0000 1-3/4" Leg Formado cubierta de plástico 1
W3 7282021-0000 1/4" Arandela plana; Zinc (9/32 ID - 5/8 OD)4
N6 7282316-0000 Barrel Nut; Hex Head 1/4" x 1.3" 4
misceláneo
Item# Artículo # Descripción Cantidad
27 7HWB9010000 Hardware Bag 1
28 7LBL2009000 "Flexible Flyer" Top Bar Label 1
30 7MNL4212500 Montaje y Manual de piezas 1
31 496FF101163 suelo ancla 4
19
Tighten all hardware before allowing use.
Apretar todo el hardware antes de permitir su uso.
Serrer l'ensemble du matériel avant d'autoriser l'usage.
A-Frame Assemblée
Item # Partie Description Quantité
1 491FF340310 Top Bar - bleu raie - 84" 1
3R 491FF760010 Leg formé - Droit - Blanc 1
3L 491FF761010 Leg formé - Gauche - Blanc 2
3B 491FF770010 See-Saw Leg - Blanc 1
4 491FF123010 Chin Bar - bleu raie 1
4B 491FF123110 Slide Chin Bar - bleu raie 1
P1 7282001-0000 Chin Bar / Couverture Trapeze Effacer 4
P3 7282003-0000 Embout plastique - 2" 2
P5 7282007-0000 Couvercle de la Jambe formé 4
W1 7282013-0000 Rondelle frein - 5/16" 8
N2 7282016-0000 Barrel Nut - 5/16" 6
W2 7282019-0000 Rondelle frein - 3/8" 6
W3 7282021-0000 plat rondelle - 9/16" ID x 5/8" OD 4
N6 7282316-0000 écrou à portée cylindrique - 1/4" x 1.3" 9
B3 7282220-0000 boulonner - 1/4"-20 x 1-1/2" 8
SB 7283021-0000 Balancez Assemblée Roulement 6
SuperFun Swings & Trapeze Assemblée
Item # Partie Description Quantité
6 491FF292010 trapèze Bar - bleu raie 1
14 7INPSWGPKGR SuperFun balancez Seat - Perruche verte 2
26 7CHN6744W03 48" chaîne Blanc 2
P1 7282001-0000 Chin Bar couvrir; effacer 2
B18 7282304-0000 œil boulonner - 1/4"-20 x 5/8" 4
W4 7282033-0000 Rondelle frein - 1/4" 4
N3 7282229-0000 dôme écrou - 1/4"-20 4
Wave Slide Assemblée
Item # Partie Description Quantité
17 7INP0008145 54" Faites glisser ondes - bleu raie 1
7 491FF125410 ferroviaire échelle - Blanc 2
8 491FF103010 glissement jambe - Blanc 1
18 7INP0002923 glissement échelle Rung - gris 2
W1 7282013-0000 Rondelle frein - 5/16" 4
N1 7282015-0000 écrou à portée cylindrique - 1/4" x .69" 5
W3 7282021-0000 plat rondelle - 9/16" ID x 5/8" OD 1
BR2 7282028-0000 Glisser le support de montage 2
B2 7282216-0000 boulonner - 1/4"-20 x 1" 1
N4 7282233-0000 Nylon bloquer écrou - 1/4"-20 5
B16 7282296-0000 boulonner - 1/4"-20 x 3/4" 4
P12 7282305-0000 3/4" fin capuchon 1
B19 7282306-0000 boulonner - 1/4-20 x 1-1/4" 4
See-Saw Assemblée
Item # Partie Description Quantité
11 491FF352410 See-Saw bras - bleu raie 1
12 491FF622710 See-Saw siège Bar - blanc 1
21 7INPSSBLSTR See-Saw sièges - bleu raie 2
SW 491FFWASH10 Rondelle étape 4
W1 7282013-0000 5/16" Rondelle frein 8
N6 7282316-0000
écrou à portée cylindrique; Hex tête 1/4" x 1.3"
4
BR1 7282027-0000 U support 1
S1 7282042-0000 Vis à tôle; Phillips #10 x 3/4" 2
RS1 7282043-0000 provision manche; #10 2
B3 7282220-0000 1/4"-20 x 1-1/2" visser 8
P9 7282298-0000 1-3/4"noir Nylon bague/roulement 1
P11 7282302-0000 1-3/4" formé jambe plastique couvrir 1
W3 7282021-0000 1/4" plat rondelle; Zinc (9/32 ID - 5/8 OD) 4
N6 7282316-0000
écrou à portée cylindrique; Hex tête 1/4" x 1.3"
4
Divers
Item # Partie Description Quantité
27 7HWB9010000 Sac de quincaillerie 1
28 7LBL2009000 "Flexible Flyer" Étiquette Top Bar 1
30 7MNL4212500 Assemblée et pièces Manuel 1
31 496FF101163 d'ancrage au sol 4
This manual suits for next models
1
Table of contents
