FRICON THB User manual

THG THB HCE HDNL
Instruções originais
PT
Manual de uso e manutenção da linha THB, THG,
HCE e HDNL
1
Tradução das instruções originais
EN
THB, THG, HCE and HDNL range operation and
maintenance
18
ES
Manual de mantenimiento y uso de líneas THB,
THG, HCE y HDNL
35
D
Wartungs- und Betriebsanleitung für die Reihen
THB, THG, HCE und HDNL
52

THG THB HCE HDNL
1
Português
ÍNDICE
Modelos abrangidos pelo Manual..................................................................................2
Legenda.........................................................................................................................3
Informação Legal...........................................................................................................4
Instruções de Segurança e Advertências Gerais..........................................................4
Instruções de Segurança e Advertências Especiais .....................................................7
1.Introdução...................................................................................................................8
2.Descrição do equipamento.........................................................................................8
3.Instruções Ambientais................................................................................................9
4.Desembalamento .......................................................................................................9
5.Instalação .................................................................................................................10
6.Ligação Elétrica........................................................................................................10
7.Funcionamento.........................................................................................................11
8.Termostato ...............................................................................................................12
9.Manutenção e Limpeza............................................................................................12
10.Guia de Resolução de Problemas..........................................................................15
11.Não Funcionamento Prolongado............................................................................16

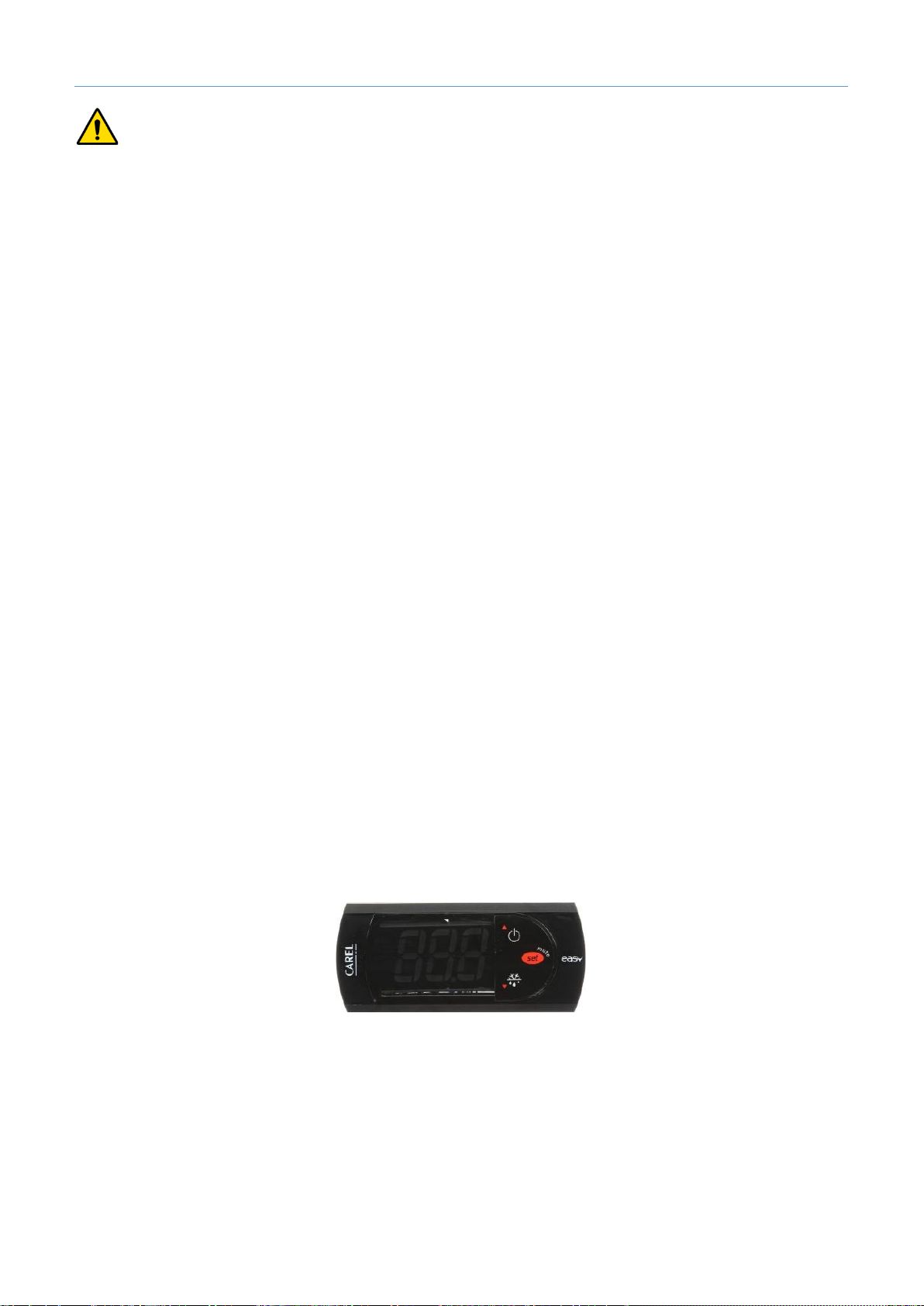

12.Controladores.........................................................................................................16
Declaração de conformidade linha THG .....................................................................69
Declaração de Conformidade linha THB.....................................................................70
Declaração de Conformidade linha HCE.....................................................................71
Declaração de Conformidade linha HDNL ..................................................................72

THG THB HCE HDNL Português
2
Modelos abrangidos pelo Manual
Modelos
THG170SM1
A/C
1-R134 / 2-R290 / 6-R600
THG170GM1
A/C
1-R134 / 2-R290 / 6-R600
THG170GIM1
A/C
1-R134 / 2-R290 / 6-R600
THG220SM1
A/C
1-R134 / 2-R290 / 6-R600
THG220GM1
A/C
1-R134 / 2-R290 / 6-R600
THG220GIM1
A/C
1-R134 / 2-R290 / 6-R600
THG220GIBM1
A/C
1-R134 / 2-R290 / 6-R600
THG220DAM1
A/C
1-R134 / 2-R290 / 6-R600
THG305SM1
A/C
1-R134 / 2-R290 / 6-R600
THG305GM1
A/C
1-R134 / 2-R290 / 6-R600
THG305GIM1
A/C
1-R134 / 2-R290 / 6-R600
THG305GIBM1
A/C
1-R134 / 2-R290 / 6-R600
THG305DAM1
A/C
1-R134 / 2-R290 / 6-R600
THG305FFM1
A/C
1-R134 / 2-R290 / 6-R600
THG305FFEE1
A/C
1-R134 / 2-R290 / 6-R600
THG420SM1
A/C
1-R134 / 2-R290 / 6-R600
THG420GM1
A/C
1-R134 / 2-R290 / 6-R600
THG420GIM1
A/C
1-R134 / 2-R290 / 6-R600
THG420GIBM1
A/C
1-R134 / 2-R290 / 6-R600
THG520SM1
A/C
1-R134 / 2-R290 / 6-R600
THG520GM1
A/C
1-R134 / 2-R290 / 6-R600
THG520GIM1
A/C
1-R134 / 2-R290 / 6-R600
THG620GM1
A/C
1-R134 / 2-R290 / 6-R600
THG620GIM1
A/C
1-R134 / 2-R290 / 6-R600
HCE170G1
A/B/C
1-R134 / 2-R290
HCE170FG1
A/B/C
1-R134 / 2-R290
HCE220G1
A/B/C
1-R134 / 2-R290
HCE305SM1
A/B/C
1-R134 / 2-R290
HCE305GM1
A/B/C
1-R134 / 2-R290
HCE305GIM1
A/B/C
1-R134 / 2-R290
HCE305FGM1
A/B/C
1-R134 / 2-R290
HCE420SM1
A/B/C
1-R134 / 2-R290
HCE420GM1
A/B/C
1-R134 / 2-R290
HCE420GIM1
A/B/C
1-R134 / 2-R290
HCE520SM1
A/B/C
1-R134 / 2-R290
HCE520GM1
A/B/C
1-R134 / 2-R290
HCE520GIM1
A/B/C
1-R134 / 2-R290
THB170CM2
A/C
1-R134 / 6-R600
THB305CM2
A/C
1-R134 / 6-R600
HDNL115CM4
A/C
1-R134 / 6-R600

THG THB HCE HDNL Português
3
Exemplo:
THG 620 G I M 1 C 2~
Legenda
Sinalização para instruções de segurança e advertências de acordo com a ANSI
Z535.6 e ISO 3864.
AVISO –Situação perigosa que, se não for evitada, pode
provocar indiretamente ferimentos graves ou a morte.
CUIDADO –Situação perigosa que, se não for evitada, pode
provocar ferimentos ligeiros a moderados.
NOTA –Notas coletivas ou notas individuais importantes sobre como evitar
danos no material ou danos à propriedade.
Notas e Símbolos
Advertência Geral
“PERIGO!” ou “CUIDADO!”
Advertência
“PERIGO DE CHOQUE ELÉTRICO!”
Advertência
“PERIGO DE INFLAMAÇÃO DE SUBSTÂNCIAS INFLAMÁVEIS”
Advertência
“PERIGO DE FERIR AS MÃOS”
GI –Tampa de Vidro Inclinado
S –Tampa Opaca
G –Tampa de Vidro
GIB –Tampa de Vidro Inclinado versão B
DA –Dupla Ação
FF - Flip-Flop
FFE - Flip-Flop Eutético
M –Descongelação
Manual
1 –Congelador Estático
2 –Refrigerador Estático
4 –Refrigerador Ventilado
A - 230V/50Hz
B –220V/60Hz
C –115V/60Hz
1 –R134
2 –R290
4 –R404
6 –R600

THG THB HCE HDNL Português
4
Sinal de Obrigação
“USAR LUVAS DE PROTEÇÃO!”
Sinal de Proibição
“PROIBIDO PISAR”
Indicação de eliminação
“RESÍDUOS PERIGOSOS E SUCATA ELECTRÓNICA –
Eliminação apenas de acordo com as diretivas legais de
eliminação presentes no local (por ex: REEE na UE)”
Caso pretenda o Manual de Instruções em formato digital basta consultar o site em:
www.fricon.pt
Informação Legal
Leia com atenção este manual de operação e manutenção e faculte-o a outras pessoas
responsáveis pelo manuseamento e utilização deste aparelho.
Os equipamentos FRICON contidos neste manual de instrução foram concebidos para
a conservação de produtos previamente congelados. Assim, qualquer outra utilização
é considerada como não estando de acordo com os fins a que se destina.
O fabricante não assume qualquer responsabilidade por danos a pessoas, objetos ou
do equipamento que resultem de:
•Utilização incorreta.
•Inobservância dos regulamentos de segurança contidos no manual.
•Falha dos dispositivos de segurança eletrónicos ou do abastecimento energético.
•Alterações nos equipamentos e modificações técnicas não autorizadas efetuadas
pelo próprio cliente.
•Utilização por parte de pessoas não autorizadas.
•Utilização de peças suplentes não autorizadas pelo fabricante.
•O fabricante reserva-se no direito a alterações técnicas na sequência de uma
otimização dos equipamentos e novo desenvolvimento.
Instruções de Segurança e Advertências Gerais
•Não armazenar neste aparelho substâncias explosivas tais como aerossóis
contendo gases propulsores inflamáveis!
•Não danificar o circuito de refrigeração!
•Não utilizar dispositivos mecânicos que não os recomendados pelo fabricante para
acelerar o descongelamento!
•Manter desobstruídas as aberturas de ventilação do equipamento.
•Não utilizar aparelhos elétricos no interior do compartimento destinado à
conservação dos alimentos.
•Não utilize blocos de tomadas múltiplas ou cabos de extensão. Existe o perigo de
fogo ou choque elétrico.
AVISO

THG THB HCE HDNL Português
5
•Os valores contidos na placa de características foram medidos na classe climática,
de acordo com a norma EN ISO 23953-2 específica do aparelho, indicada na
mesma:
oPara equipamentos com classe climática 3 os valores de temperatura e
humidade são, respetivamente, 25 °C e 60 %HR.
oPara equipamentos com classe climática 4 os valores de temperatura e
humidade são, respetivamente, 30 °C e 55 %HR.
•Os valores contidos na placa de características foram medidos na classe climática,
de acordo com a norma ANSI / NSF 7 específica do aparelho, indicada na mesma:
oPara equipamentos com classe climática, Type I, os valores de temperatura
e humidade são, respetivamente, 24 °C e 55 %HR.
•Não utilize blocos de tomadas múltiplas ou cabos de extensão. Existe o perigo de
fogo ou choque elétrico.
•Antes de qualquer operação de limpeza ou manutenção, desligue o aparelho da
rede de alimentação, retirando a ficha de alimentação!
•Se o cabo de alimentação se danificar, deve ser substituído por pessoal qualificado
para esta tarefa, de forma a evitar situações perigosas.
•Nunca ligue um equipamento danificado ao circuito elétrico. Caso contrário existe
o perigo de choque elétrico ou fuga do fluído refrigerante!
•Não efetue alterações técnicas no equipamento. Existe perigo de ferimentos ou de
choque elétrico!
•Para desligar o equipamento, puxe pela ficha e não pelo cabo! (Fig.1)
•Após remover a ficha verifique se o controlador tem o ecrã desligado e/ou verifique
se o moto ventilador está em funcionamento.
•Não carregar o equipamento com productos até que
este chegue à temperatura desejada.
•Verifique regularmente as temperaturas do
equipamento.
•Não interromper a cadeia de arrefecimento. Manter
os productos frios antes de carregar o equipamento.
•O nível máximo de pressão sonora de emissão é
inferior a 70 dB(A).
•Não se coloque em cima nem dentro do equipamento!
•Não coloque objetos em cima do aparelho. Existe risco de ferimentos devido à
queda dos mesmos.
•O carregamento de equipamentos com mercadorias congeladas pode provocar
queimaduras nas mãos. Utilize luvas de proteção!
•Nos equipamentos de congelação, não armazene garrafas de qualquer tipo nos
equipamentos. As garrafas de vidro que contenham líquidos podem rebentar com
o congelamento e provocar ferimentos.
•É necessário cuidado durante a utilização, transporte, montagem, desmontagem
quando fora de serviço, ensaios ou avarias previsíveis, se estas operações tiverem
CUIDADO
Fig. 1 - Proíbido puxar pelo
cabo

THG THB HCE HDNL Português
6
consequências na estabilidade do equipamento, pois pode haver o risco de queda
ou movimentos descontrolados dos seus componentes.
•Verificar a irregularidade dos pisos durante o transporte, montagem, desmontagem,
sucatagem e qualquer ação envolvendo o aparelho, afim de não comprometer a
sua estabilidade mecânica.
•Ao retirar a ficha da fonte de alimentação, expor a ficha de alimentação de modo a
ser visível de qualquer um dos pontos de acesso do equipamento.
•Este aparelho não se destina ao uso por crianças e /ou pessoas com problemas
físicos, capacidades sensoriais ou mentais, ou falta de conhecimento, salvo se
forem vigiadas ou receberem instruções sobre o uso do aparelho por uma pessoa
responsável pela segurança.
•As crianças devem ser supervisionadas para garantir que não brincam com o
equipamento.
NOTAS:
•Ao desembalar o equipamento, verifique se existem componentes soltos na
embalagem. Verifique que não pertencem nem são acessórios do aparelho antes
de serem eliminados.
•Em caso de dano não inicialmente aparente contactar a assistência técnica nos
primeiros 15 dias após entrega
•Não deixe alimentos dentro do equipamento se não estiver a funcionar.
•Não deixe que o equipamento fique exposto a agentes atmosféricos.
•Nunca utilize jatos de água diretos ou indiretos no equipamento.
•Não fure o equipamento. O não cumprimento desta regra implica a perda da
garantia.
•O aparelho deve ser transportado ou armazenado na posição de utilização
horizontal.

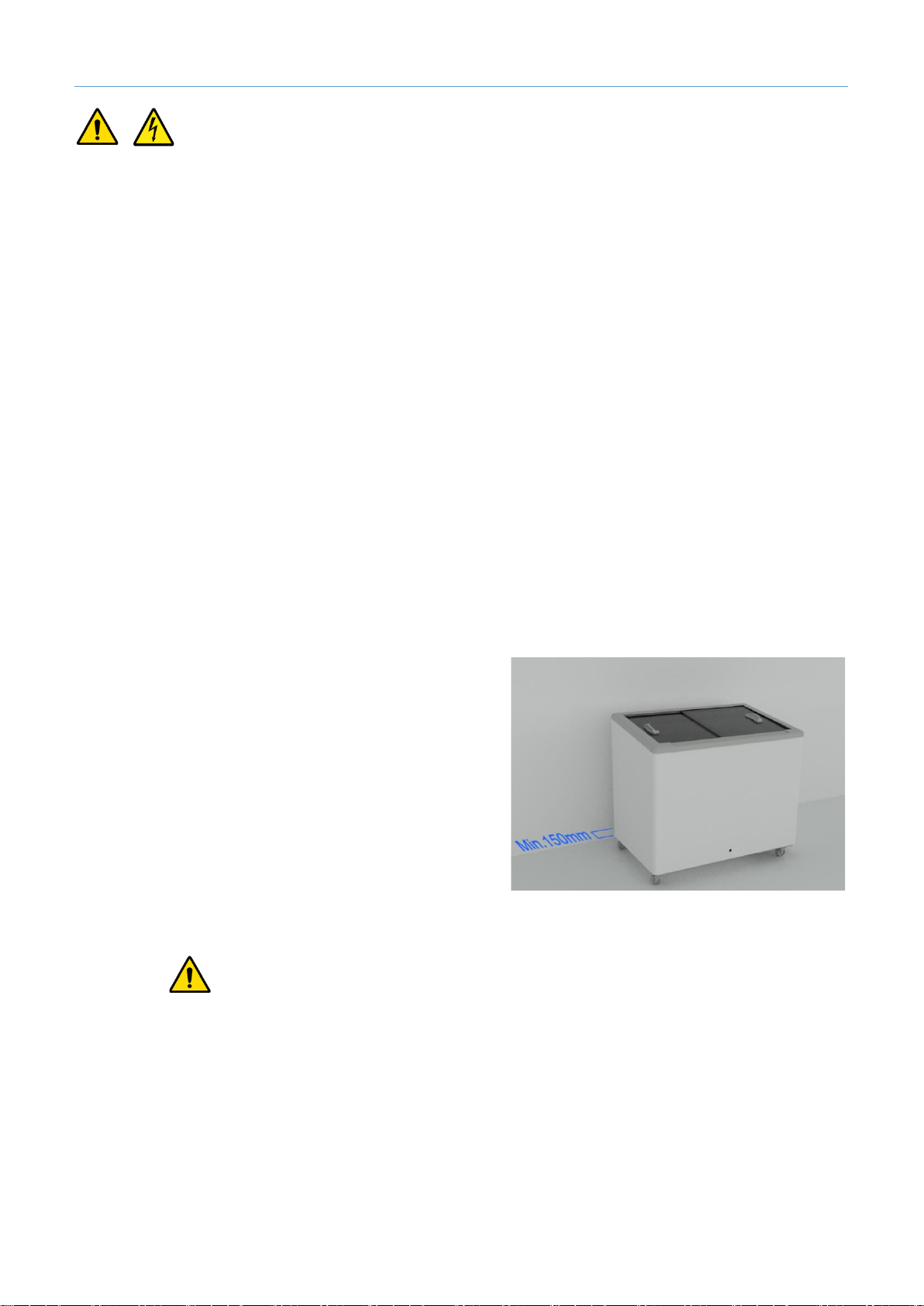

•O equipamento deve ser colocado em zonas bem ventiladas, tendo sempre pelo
menos 150mm de distância entre as costas do equipamento e a parede, para
permitir a ventilação necessária (Fig.6).
•Não é permitido o funcionamento do aparelho sem tampas ou com as tampas
abertas. As tampas apenas podem ser abertas por breves instantes para colocar
ou retirar mercadoria. Logo após, devem ser completamente fechadas.
•Para realizar a descongelação manual, não utilize aquecedores ou objetos afiados,
uma vez que há perigo de danificar o equipamento.
•Em caso de descongelação manual, não utilize aquecedores ou objetos afiados,
uma vez que há perigo de danificar o equipamento.
•Devem ser armazenados produtos previamente congelados, desta forma não
interrompendo a cadeia de arrefecimento do produto.

THG THB HCE HDNL Português
7
Instruções de Segurança e Advertências Especiais
Equipamento com fluído refrigerante:
R290 (Propano) ou R600a (Isobutano)
•Os fluídos refrigerantes R290 (PROPANO) e R600a (ISOBUTANO) estão
classificados, em conformidade com a norma DIN EN 378-1, no grupo de fluídos
refrigerantes A3 (inflamáveis e explosivos). Em certos limites, estes podem
desencadear uma reação exotérmica com o ar e uma energia de ignição
correspondente (fonte de ignição)!
•Nos equipamentos com fluído refrigerante R290 ou R600a, os aparelhos estão
marcados com o símbolo (gás inflamável). O refrigerante R290 tem maior
densidade que o ar logo vai se juntar em zonas mais baixas e pode ser
recirculado pelos ventiladores. Toda e qualquer operação de manutenção
deve ser efetuada por técnicos devidamente qualificados em fluídos
refrigerantes inflamáveis!
NÃO SEGUIMENTO DESTE AVISO PODE LEVAR A UMA EXPLOSÃO, MORTE,
FERIMENTO E DANIFICAÇÃO DE PROPRIEDADE.
R404a ou R134a
•O agente refrigerante R404a é constituído por: (44% R125, 4% R32, 52% R125).
•O agente refrigerante R452a é constituído por: (30% HFO1234yf, 11% R32, 59%
R125).
•É um gás não inflamável que se for libertado para a atmosfera contribui para o
aquecimento global.
Deverá sempre ser feita a recuperação deste gás, por um
técnico qualificado.
AVISO
AVISO

THG THB HCE HDNL Português
8
1.Introdução
Adquiriu um equipamento Fricon. O nosso objetivo é oferecer aos nossos clientes uma
grande variedade de equipamentos de elevado nível de qualidade mantendo a
premissa de alta eficiência e baixo consumo, de modo a poder colmatar as diversas
necessidades dos clientes que operam no segmento do Retalho Alimentar. No
desenvolvimento deste equipamento, a FRICON teve em consideração o impacto
ambiental do seu equipamento, principalmente do gás utilizado R290. O refrigerante
R290 não tem efeito sobre a camada de ozono e possuí um potencial muito baixo de
efeito de estufa. Está registado no protocolo de Quioto o refrigerante R404a, por ter
um baixo potencial de efeito de estufa.
De forma a garantir a melhor qualidade do produto, durante o seu fabrico os produtos
são submetidos a rigorosos testes de segurança e funcionamento, que atestam a
fiabilidade e controlam a segurança exigida pelas normas nacionais e internacionais
nas mais diversas áreas, é possível verificar as normas às quais o produto está em
concordância no ponto “Declaração de conformidade linha THG, THB, HCE e HDNL”.
Para obter o máximo rendimento do equipamento, recomendamos que leia
atentamente este manual de instruções. Contém instruções importantes sobre a
instalação, a utilização e a manutenção do mesmo. Caso necessite de apoio a FRICON
está disponível nos diversos canais de contacto que dispomos.

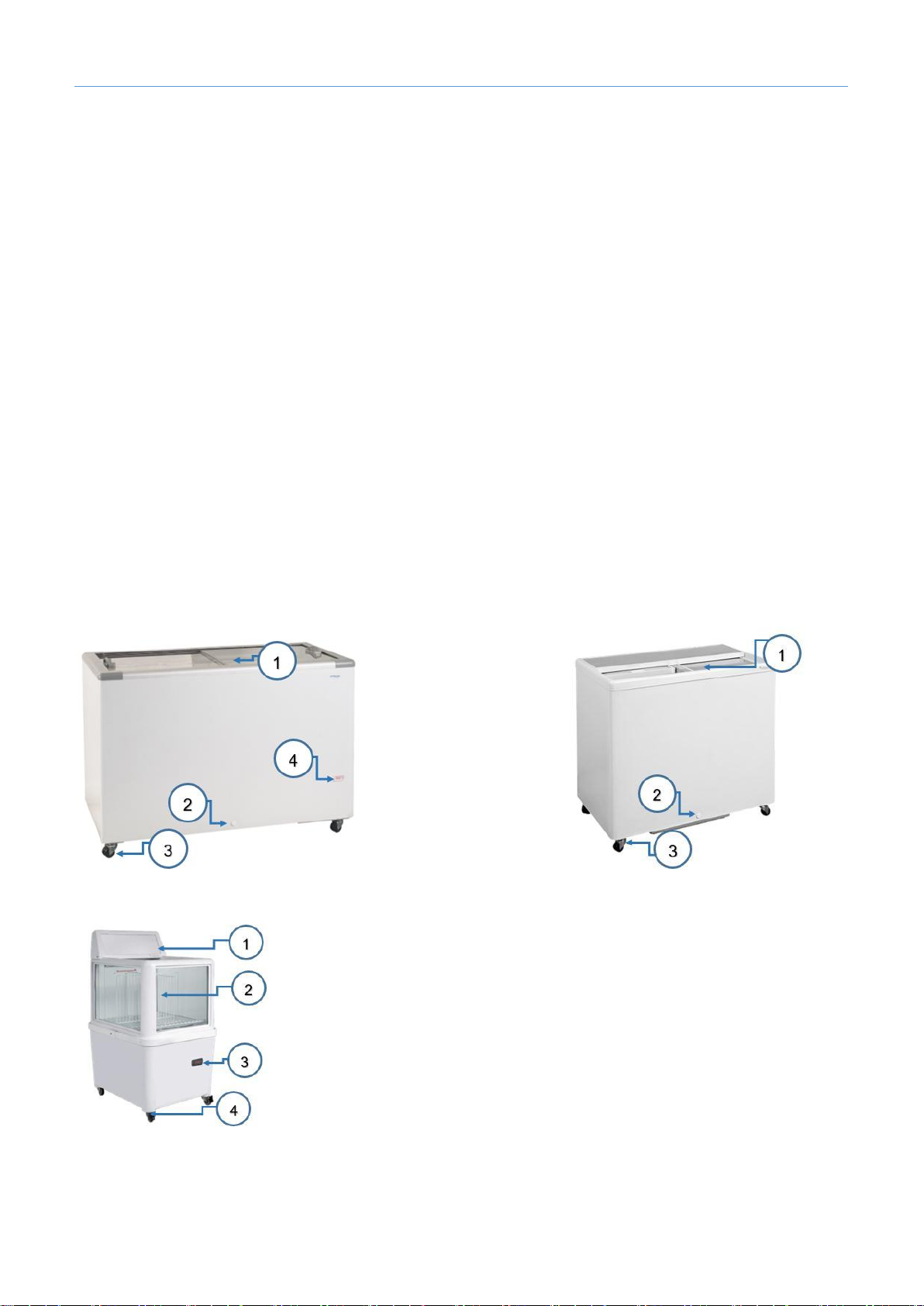

2.Descrição do equipamento
Fig. 2 - Exemplo de equipamento HCE/THG
Fig. 3 - Exemplo de equipamento HDNL.
1. Tampas
2. Termômetro/
Controlador
3. Rodízios
4. Termômetro/
Controlador
1. Canopy
2. Divisórias
3. Controlador
4. Rodízios

THG THB HCE HDNL Português
9
Figura 4 - Localização da placa de
características
Classe
climática*
ISO 23953-2
ºC
%Hr
3
25
60
4
30
55
3.Instruções Ambientais
O símbolo REEE no produto ou na embalagem indica que este produto não pode
ser tratado como lixo doméstico normal.
Para eliminar o aparelho, leve-o ao centro de reciclagem local.
Deve ser entregue ao centro de recolha seletiva para a reciclagem de equipamento
elétrico e eletrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a
evitar eventuais consequências negativas para o meio ambiente e para a saúde
pública, que de outra forma, poderiam ser provocadas por um tratamento incorreto do
produto. Durante a eliminação correta do equipamento, torne-o inutilizável, desligue-o
da fonte de alimentação e corte o cabo de alimentação. Elimine de forma segura e
amiga do ambiente o fluído refrigerador e o material isolante de espuma de poliuretano.
Para obter informações mais pormenorizadas sobre a reciclagem deste produto,
contacte os serviços municipalizados locais, o centro de recolha seletiva da sua
área de residência ou o estabelecimento onde adquiriu o produto.
4.Desembalamento
NOTAS:
•Para proteger o equipamento de conservação contra danos, este só deve ser
transportado na posição de utilização. O não cumprimento desta regra origina a
perda da garantia.
•Antes e durante o desembalamento do aparelho deve efetuar um controlo visual
para detetar eventuais danos de transporte. Tenha em atenção a peças soltas,
abaulamentos, riscos, perdas visíveis de fluídos, entre outros. Eventuais danos
devem ser imediatamente comunicados ao instalador. Para os restantes casos
aplicam-se as condições contratuais.
•O manuseamento do equipamento embalado deve ser feito com equipamentos
apropriados, como por exemplo, porta-paletes ou empilhador.
Classificação
NSF 7
ºC
%Hr
Type I
24
55
Dados técnicos da placa de características:
•Número de série
•Designação e tipo de equipamento
•Corrente e potência nominal
•Tensão e frequência nominal
•Consumo
•Volume bruto e líquido
•Classe climática*
•Fluído refrigerante e quantidade utilizada
•Esquema elétrico
•Outros dados técnicos.

THG THB HCE HDNL Português
10
•Não permita que as crianças brinquem com a embalagem nem com partes dela,
havendo risco de asfixia.
•Um equipamento danificado pode provocar um curto-circuito ou uma passagem à
terra. Nunca ligue um equipamento danificado ao circuito elétrico.
•É necessário cuidado a transportar este equipamento, pois pode haver o risco do
seu capotamento.
•Não transportar o equipamento sobre pisos irregulares.
5.Instalação
NOTAS:
•Para uma correta instalação do equipamento verifique se o mesmo é colocado num
piso nivelado e que não esteja próximo de fontes de calor e/ou radiação solar direta,
nem de portas, janelas, ventiladores e bocais de ventilação.
•Os placards publicitários só podem ser colocados em forma de películas finas. Não
fixe materiais isolantes espessos nas paredes exteriores.
•As prateleiras e divisórias têm que estar montadas e nenhum produto pode ser
colocado nas placas de base.
•Nos equipamentos com sistema de descongelação automática, para a conservação
e exposição de produtos congelados a granel, devem ser utilizados cestos
apropriados para evitar que o produto caia ou encoste nas paredes do
equipamento.
•Nos equipamentos de velocidade variável,
em ambientes húmidos e com grande
concentração de sal, como por exemplo
peixarias, deve ter especial atenção para
que a água não atinja diretamente a zona
do compressor.
•Assegure-se de que haja livre circulação do
ar em volta do equipamento, observando as
distâncias mínimas ilustradas de 150 mm
na Figura 5. Fig. 5 - Distâncias mínimas de instalação
6.Ligação Elétrica
NOTAS:
•Ligue o aparelho numa tomada que tenha contacto de terra. Esta ligação é
obrigatória.
•Verifique se a tensão da rede de alimentação e a respetiva frequência corresponde
à indicada na placa de características do aparelho localizada na parte traseira
(Fig.4).
•A máxima impedância da rede de alimentação do equipamento deve ser de 0.33
ohms.
AVISO

THG THB HCE HDNL Português
11
•Os trabalhos no sistema elétrico, reparação ou substituição, devem ser realizados
por técnicos autorizados FRICON. Para pedir assistência, contacte o serviço de
apoio ao cliente FRICON.
•Não utilize adaptadores, blocos de tomadas múltiplas ou cabos de extensão que
não sejam adequados. Estes podem causar sobreaquecimentos e queimar. O
fabricante recusará qualquer responsabilidade por danos causados a pessoas ou
objetos que resultem do incumprimento desta norma.
7.Funcionamento
Este equipamento está dimensionado para funcionar a uma determinada temperatura
ambiente e humidade relativa que se encontra na classe climática presente na placa
de características.
Deve-se ter em atenção que as grades de chão devem encontrar-se sempre no
equipamento.
NOTA:
•Todos os equipamentos estão equipados de série com tampas. As tampas são
necessárias para o funcionamento adequado do equipamento. Estas só devem ser
abertas para colocar e retirar produtos.
•Não subir para o equipamento ou entrar dentro do mesmo, podendo o material
quebrar, existindo risco de danos físicos e danos no equipamento.
•Não movimentar o equipamento durante o seu funcionamento.
7.1.Carregamento
Para equipamentos de conservação, antes de colocar os produtos, o equipamento
deverá ser ligado, ficando em funcionamento aproximadamente 2 horas para ser
alcançada a temperatura interior pretendida. Após esse tempo, os produtos
previamente congelados ou refrigerados podem ser carregados.
Por outro lado, caso seja um equipamento de refrigeração, antes de colocar os
produtos, deverá ser ligado, ficando em funcionamento aproximadamente 1 hora. Após
esse tempo, os produtos podem ser carregados.
No interior do compartimento destinado à conservação de produtos, podem ocorrer
queimaduras de frio nas mãos ao carregar o equipamento! Utilize obrigatoriamente
luvas de proteção!
O equipamento deve ser carregado até aos limites de carga assinalados no interior do
mesmo (ver Fig.6).
Fig. 6 - Limite de carga
CUIDADO
CUIDADO
AVISO

THG THB HCE HDNL Português
12
Em nenhum caso deve a mercadoria ser carregada acima do “Limite de Carga”, pois a
partir desse nível a temperatura de armazenamento deixa de ser garantida, tanto como
a temperatura de armazenamento de todo o equipamento.
8.Termostato
Todas as regulações do aparelho são efetuadas através do termostato. As unidades
equipadas com um termóstato mecânico têm uma etiqueta graduada cujos números
não indicam a temperatura sendo apenas posições de referência. Os números maiores
representam as temperaturas mais baixas, e os menores representam temperaturas
mais altas.

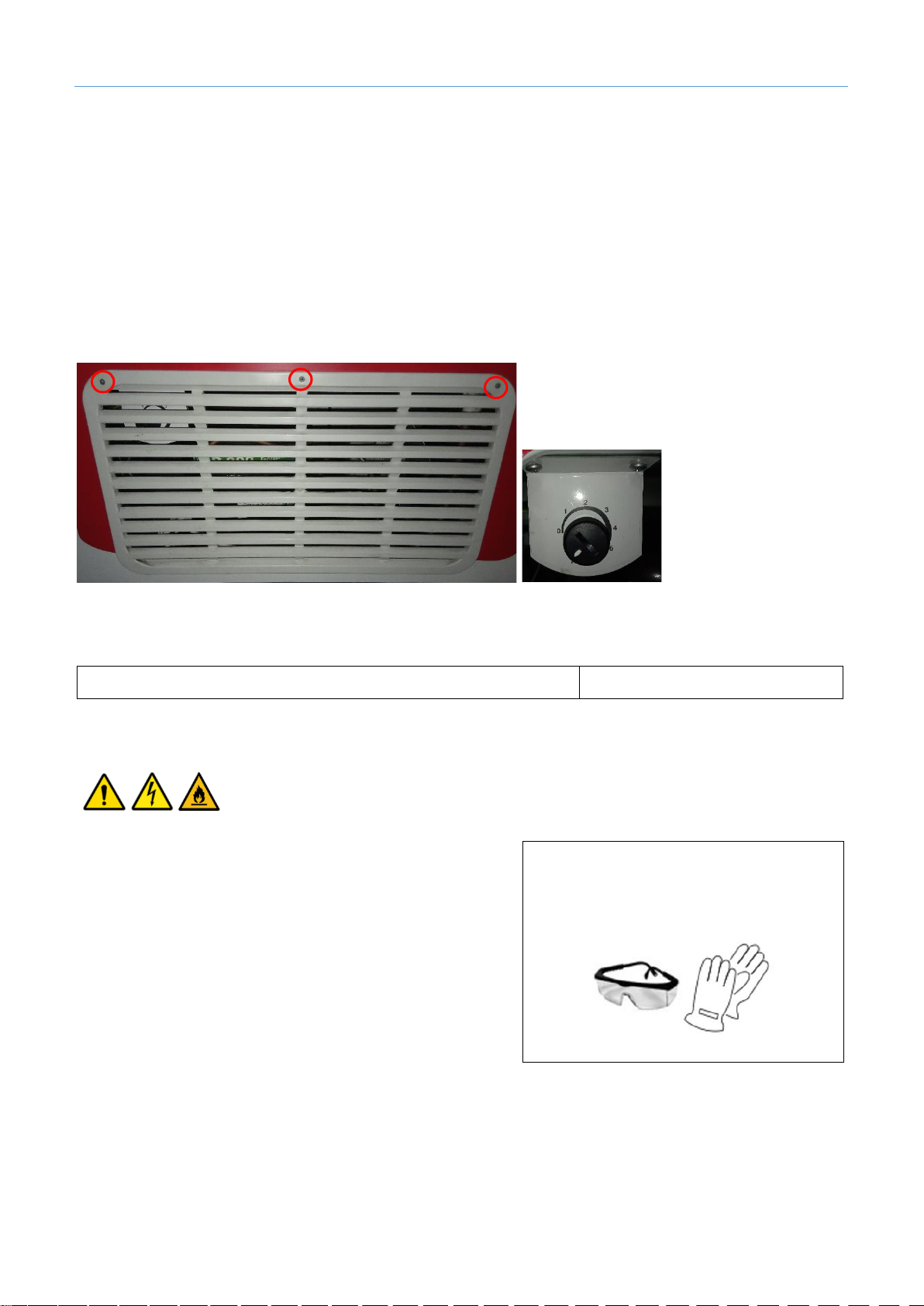

Para aceder ao termostato é necessário desaparafusar a grelha lateral.
NOTA:
•Caso o equipamento venha com controlador consultar a tabela abaixo:
Controlador Carel PJEZ Easy Compact
Pag. 16
9.Manutenção e Limpeza
Antes de efetuar qualquer operação de limpeza
ou manutenção, desligue o aparelho, retirando a
ficha da fonte de alimentação e expor a ficha de
alimentação de modo a ser visível de qualquer
um dos pontos de acesso do equipamento.
Não utilize objetos metálicos pontiagudos para
remover o gelo. Não use secadores de cabelo ou
outros aparelhos de aquecimento elétricos para
a descongelação. A utilização destes aparelhos
pode destruir os isolamentos elétricos e danificar
o circuito do fluído refrigerante, havendo risco de
choque elétrico e fuga do fluído refrigerante. O equipamento deve estar completamente
seco antes ligar novamente à rede elétrica.
De forma a assegurar o funcionamento normal do aparelho de conservação é
necessário ter em conta os seguintes aspetos:
AVISO
Use Luvas e Óculos de proteção para
realizar esta manutenção.
Use Luvas e Óculos de
proteção para realizar esta
manutenção.

THG THB HCE HDNL Português
13
•Não obstruir a livre circulação do ar ao redor do aparelho.
•Não utilizar dispositivos mecânicos que não os recomendados pelo fabricante para
acelerar o descongelamento.
•Não destruir o circuito de refrigeração.
•Não utilizar aparelhos elétricos que não aqueles que sejam recomendados pelo
fabricante dentro do compartimento para guardar produto.
Recomenda-se, por motivos de higiene, a realização de descongelação completa dos
equipamentos de uma a duas vezes por ano, a fim de remover qualquer gelo
acumulado, procedendo a uma limpeza exterior e interior do equipamento. A
acumulação de gelo é um fenómeno normal, sendo que a quantidade e a rapidez da
acumulação de gelo dependem das condições ambientais e da frequência de abertura
das tampas.
Utilize obrigatoriamente luvas de proteção durante a limpeza. As extremidades
aguçadas do equipamento podem provocar cortes nas mãos.
Limpeza Interior:
•Retire todo o produto do interior do aparelho.
•Desligue o equipamento da corrente elétrica pelo tempo que for necessário para
descongelar totalmente as paredes do aparelho.
•Limpe o equipamento com um pano macio quando descongelar.
•Lave o interior com água pura à qual se pode adicionar um pouco de detergente
neutro. Durante a descongelação alguma água pode ficar no fundo do
equipamento, é necessário abrir a tampa interior e exterior para retirar a água (Fig.
7/8), utilizando o racor (Fig.9) colocado na tampa exterior para facilitar o
escoamento da água para o reservatório desejado.

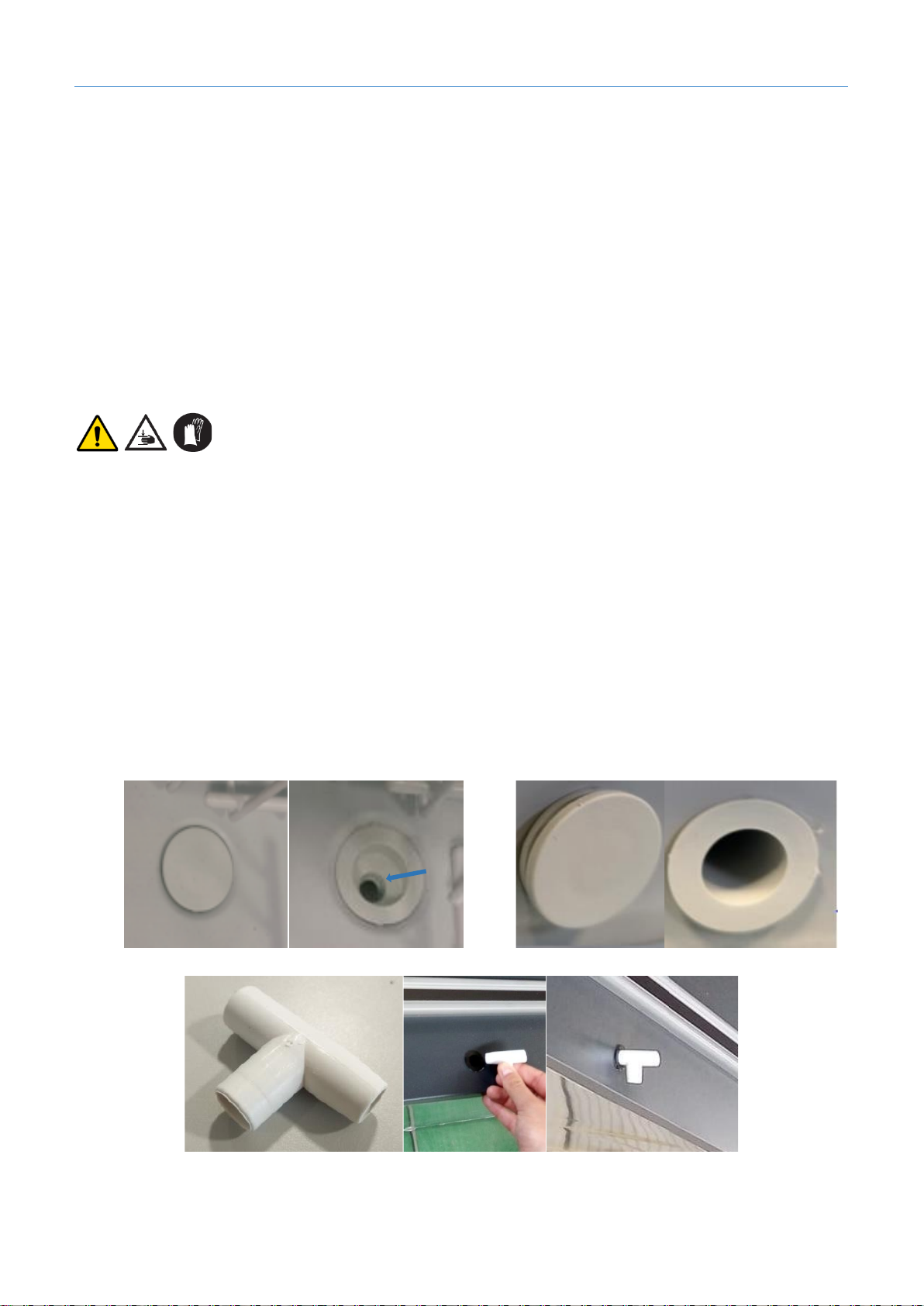

Fig. 7 -Tampa interior do equipamento
Fig. 8 –Tampa Exterior
CUIDADO
Fig. 9 - Ilustração de colocação do racor

THG THB HCE HDNL Português
14
•Seque com um pano macio.
•Ligue e espere que o aparelho atinja novamente a temperatura de funcionamento.
•Insira o produto no interior.3
Limpeza Exterior:
•Desligue o equipamento da corrente elétrica antes de proceder à limpeza exterior,
para não haver o risco de choque elétrico.
•Limpe o exterior do equipamento com uma esponja macia embebida em água
morna e sabão.
•Seguidamente limpe com um pano macio e
seque.
•A limpeza da parte exterior do circuito de
refrigeração (compressor, condensador, tubos
de ligação e restantes componentes) deverá
ser feita com uma escova macia ou aspirador.
•Deve ter especial atenção à limpeza do
condensador. Se estiver obstruído irá afetar o
rendimento do equipamento.
•Durante a limpeza, tenha cuidado para não
torcer os tubos ou desprender cabos.
Limpeza das tampas de vidro:
•A limpeza com panos de microfibras abrasivas e todo o tipo de esponjas rugosas
é proibida.
•Certifique-se que, nas superfícies de vidro a serem limpas, não são aplicadas
grandes quantidades de água e que fique bem seca no fim.
•Apenas poderá limpar o lado interior da tampa com um pano de algodão macio
humedecido com a solução: 90% de água destilada + 10% álcool isopropílico e
limpe toda a área. Os produtos de limpeza podem destruir o revestimento.
•A limpeza do lado exterior da tampa é realizada com produtos de limpeza normais.
NOTAS:
•Não utilize materiais abrasivos ou esfregões, pois irão danificar definitivamente a
superfície do aparelho.
•Não remover partes fixas para a limpeza. Caso seja necessária deverá ser
realizada por pessoal qualificado.
•Não utilizar água quente nas tampas de vidro enquanto estas estiverem frias, com
o perigo de, com a diferença de temperatura, partirem.
Substituição de Componentes:
Se algum componente do equipamento se danificar, deve ser substituído por pessoal
qualificado para esta tarefa.
NÃO USAR OBJETOS
AFIADOS PERTO DO
CONDESADOR.

THG THB HCE HDNL Português
15
10.Guia de Resolução de Problemas
10.1 O equipamento não funciona
•Verifique se há corrente elétrica.
•Verifique se a ficha está corretamente inserida na fonte de alimentação e se a
tensão e frequência são adequadas ao funcionamento.
10.2 Temperatura não é satisfatória
•Verifique se o aparelho está ligado há tempo suficiente para atingir a temperatura
de funcionamento.
•Verifique se o aparelho não está perto de fontes de calor.
•Verifique se as tampas se encontram bem fechadas.
•Verifique a regulação da temperatura.
•Verifique se os produtos não excedem a linha de carga.
•Verifique se o ventilador do condensador está a funcionar.
•Verifique se o condensador está desobstruído.
10.3 Equipamento muito ruidoso
•Verifique se o aparelho está colocado numa superfície nivelada.
•Verifique se a ventilação está desobstruída.
•Verifique se os parafusos e as porcas estão perfeitamente apertados.
•Verifique se o ventilador tem algum problema / não funciona corretamente.
•Verifique se o compressor tem algum problema / não funciona corretamente.
•Verifique se existem suportes do condensador soltos / partidos.
10.4 Muito gelo nas paredes do equipamento
•Verifique se a vedação das tampas está correta.
•Verifique se as condições de temperatura e humidade relativa do local excede a
classe climática do equipamento (presente na placa de características.
10.5 Elevado consumo de energia elétrica
•Verifique se o condensador está bloqueado.
•Verifique se as tampas estão corretamente fechadas.
•Verifique se as condições do local excedem as especificações da classe climática
do equipamento (presente na placa de características).
•Verifique os canais de ventilação do equipamento (correto distanciamento de
objetos ou motoventilador a funcionar).
10.6. Condensação no equipamento
•Verifique se o set-point está regulado para o máximo.
•Verifique se os produtos estão acima do nível de carga.
•Verifique se o vidro está sujo ou obstruído com autocolantes.
•Verifique se as condições externas estão fora do limite para o uso normal do
equipamento.
Se nenhuma das situações anteriores se aplicar, é aconselhável entrar em contacto
com um revendedor autorizado.

THG THB HCE HDNL Português
16
•Nunca tente reparar o equipamento ou os seus componentes elétricos pelos seus
próprios meios. Qualquer reparação feita por uma pessoa não autorizada é
perigosa, resultando na anulação da garantia.
•Em caso de fuga de gás, mantenha a distância do equipamento, não tente reparar
nem localizar a fuga.
•Em caso de fuga de gás ou de incêndio, não use água para apagar as chamas,
mas somente extintores a seco.
•Caso ocorra o capotamento do equipamento mantenha a distância do mesmo, pois
pode ocorrer uma fuga do gás.
•Em caso de capotamento do equipamento verifique se os vidros estão danificados,
se proceder à limpeza
•Em caso de acidente/avaria:
oArejar o local onde se encontra o equipamento.
oNão provocar faísca perto do equipamento.
oCorte de energia elétrica do equipamento.
oVerifique se os vidros estão danificados, antes de proceder à limpeza.
oContactar a assistência técnica.
11.Não Funcionamento Prolongado
Se pretender desligar o equipamento por um longo período de tempo, deve proceder
da seguinte forma:
•Retire os produtos do interior da arca.
•Desligue o equipamento, retirando o cabo de alimentação da tomada.
•Abra as tampas e deixar que se adapte à temperatura ambiente.
•Limpe o equipamento.
•Deixe as tampas um pouco abertas, para evitar a formação de odores.
12.Controladores
Controlador Carel PJEZS1E0G0
Fig. 10 - Controlador CAREL PJEZS1E0G0
AVISO

THG THB HCE HDNL Português
17
Tecla
Função
Para ligar e desligar o instrumento (quando ligado on
= oFF).
Pressionar durante 1 segundo mostra e define a
temperatura SET POINT.
Pressionar durante 3 segundos, acede aos
parâmetros do controlador (password “22”).
Desliga o alarme audível.
Pressionar durante 3 segundos ativa/desativa o
descongelamento manual
Ajuste de Set-Point:
•Premir SET durante 1 segundo.
•Aumente ou diminua o valor com UP ou DOWN
•Clicar em SET para confirmar novo valor
Descongelação Manual
•Premir botão durante 3 segundos para ativar a
descongelação.
•Premir botão durante 3 segundos para reverter a
descongelação.
CONDIÇÕES GERAIS DE GARANTIA
Ao abrigo do art. 921.º do Código Civil e do Decreto-Lei n.º 67/2003 de 31 de
Julho com as alterações introduzidas pelo Decreto-Lei n.º 84/2008 de 21 de Maio
a garantia sobre defeitos de fabrico dos nossos produtos é de 2 anos para uso
Doméstico e de 6 meses para uso Comerciais ou Industriais.
Âmbito Territorial: Portugal. Frigocon, S.A.

THG THB HCE HDNL English
18
English
ÍNDEX
Models covered in the manual.....................................................................................19
Caption ........................................................................................................................20
Legal Notices...............................................................................................................21
Safety Instructions and General Warnings..................................................................21
Safety Instructions and Special Warnings...................................................................23
1.Introduction...............................................................................................................25
2.Description of the Equipment ...................................................................................25
3.Environmental Instructions.......................................................................................26
4.Unpacking.................................................................................................................26
5.Installation ................................................................................................................27
6.Electrical Connection................................................................................................27
7.Operation..................................................................................................................28
8.Thermostat ...............................................................................................................29
9.Maintenance and Cleaning.......................................................................................29
10. Problem Resolution Guide.....................................................................................31
11.Prolonged Non Operation.......................................................................................33
12.Controllers ..............................................................................................................33
THG Line Declaration of conformity ............................................................................71
THB Line Declaration of conformity.............................................................................72
HCE Line Declaration of conformity ............................................................................73
HDNL Line Declaration of conformity..........................................................................74
