gastelgarden xk 140 hd User manual

8211-0066-00
XK 140 HD, XK 160 HD, XK4 160 HD
INSTRUÇõES DE UTILIZAÇÃO
INSTRUKCJA OBSŁUGI
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
NÁVOD K POUŽITÍ
HASZNÁLATI UTASÍTÁS
NAVODILA ZA UPORABO
KASUTUSJUHISED
NAUDOJIMO INSTRUKCIJOS
LIETOŠANAS INSTRUKCIJA
PT .... 92
PL .. 101
RU.. 110
CS . 120
HU . 128
SL... 137
ET... 145
LT... 153
LV.. 162
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZING
ISTRUZIONI PER L’USO
INSTRUCCIONES DE USO
SV .... 6
FI ... 14
DA.. 22
NO.. 30
DE... 38
EN... 47
FR ... 56
NL... 65
IT..... 74
ES.... 83

2
A
B C
DEF
I
J
K
HST
N
G
L
M
4WD
OP
1
3
5
2
4
6

3
Q
Max
R S T
Y
05_119
0
1
U
V
7
9
11
8
10
12

4
13
15
17
14
16
18

5
FG
H
J
19
21
20

6
SVENSKA
SV
1 ALLMÄNT
Denna symbol betyder VARNING.
Allvarlig personskada och/eller
egendomsskada kan bli följden om inte
instruktionerna följs noga.
Före start skall denna bruksanvisning
samt bifogade trycksak
"SÄKERHETSFÖRESKRIFTER"
läsas noga.

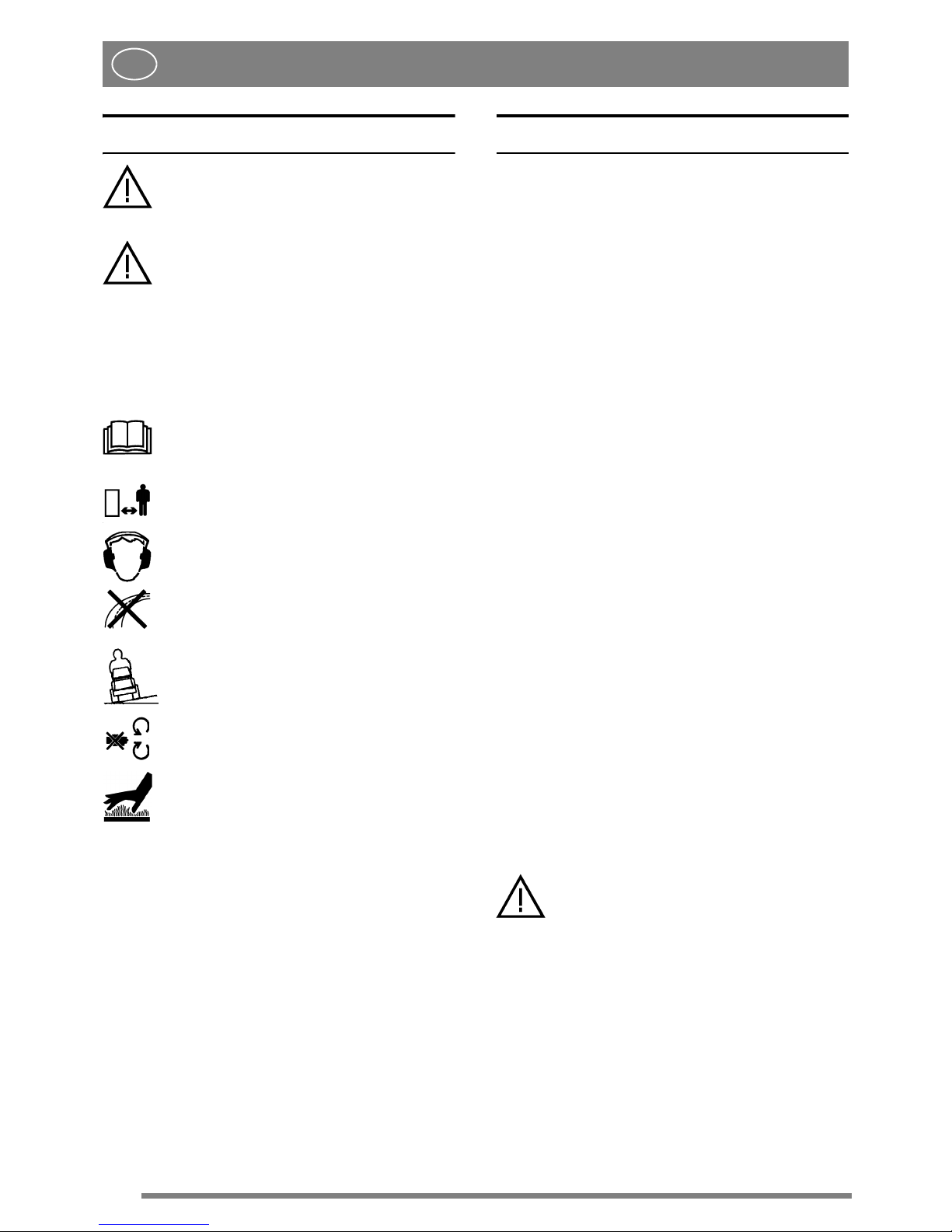

1.1 SYMBOLER
Följande symboler finns på maskinen för att
påminna om den försiktighet och uppmärksamhet
som krävs vid användning och underhåll.
Symbolerna betyder:
Varning!
Läs instruktionsbok och säkerhetsmanual
före användning av maskinen.
Varning!
Se upp för utkastade föremål. Håll
åskådare borta.
Varning!
Använd alltid hörselskydd.
Varning!
Denna maskin är ej avsedd att köras på
allmän väg.
Varning!
Maskinen, med monterade
originaltillbehör, får köras i maximalt 10°
lutning oavsett riktning.
Varning!
Klämrisk föreligger. Håll händer och
fötter borta från midjestyrningen.
Varning!
Risk för brännskador. Berör inte
ljuddämparen/katalysatorn.
1.2 HÄNVISNINGAR
1.2.1 Figurer
Figurerna i denna bruksanvisning är numrerade 1,
2, 3, osv.
Detaljer inne i figurerna är märkta A, B, C, osv.
Hänvisning till detalj C i figur 2 skrivs “2:C”.
1.2.2 Rubriker
Rubrikerna i denna bruksanvisning är numrerade
enligt nedanstående exempel:
“1.3.1 Allmän säkerhetskontroll” är en
underrubrik till “1.3 Säkerhetskonroll” och ingår i
densamma.
Vid hänvisning till rubriker anges oftast endast
rubrikens nummer. T.ex. “Se 1.3.1”.
2 BESKRIVNING
2.1 DRIVNING
2.1.1 HST
Maskinen är bakhjulsdriven.
Bakaxeln är försedd med en hydrostatisk växellåda
med steglös utväxling framåt och bakåt.
För att underlätta svängar är bakaxeln även försedd
med differential.
Frontmonterade redskap drivs via kilremmar.
2.1.2 4WD
Maskinen är 4-hjulsdriven. Kraften från motorn
till drivhjulen överförs hydrauliskt. Motorn driver
en oljepump vilken pumpar olja genom bakre och
främre axeldrivningarna.
Framaxeln och bakaxeln är seriekopplade, vilket
gör att framhjulen och bakhjulen tvingas att rotera
med samma varvtal.
För att underlätta svängar är båda axlarna försedda
med differential.
Frontmonterade redskap drivs via kilremmar.
2.2 STYRNING
Maskinen är midjestyrd. Detta innebär att ramen är
delad i en främre och en bakre del, vilka kan vridas
i förhållande till varandra.
Midjestyrningen gör att maskinen kan svänga med
extremt liten radie runt träd och andra hinder.
2.3 SÄKERHETSSYSTEM
Maskinen är utrustad med ett elektriskt
säkerhetssystem. Säkerhetssystemet avbryter vissa
aktiviteter som kan medföra fara vid felmanöver.
T.ex. kan motorn endast startas om pedalen
koppling-parkeringsbroms är nedtryckt.
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning.
2.4 REGLAGE

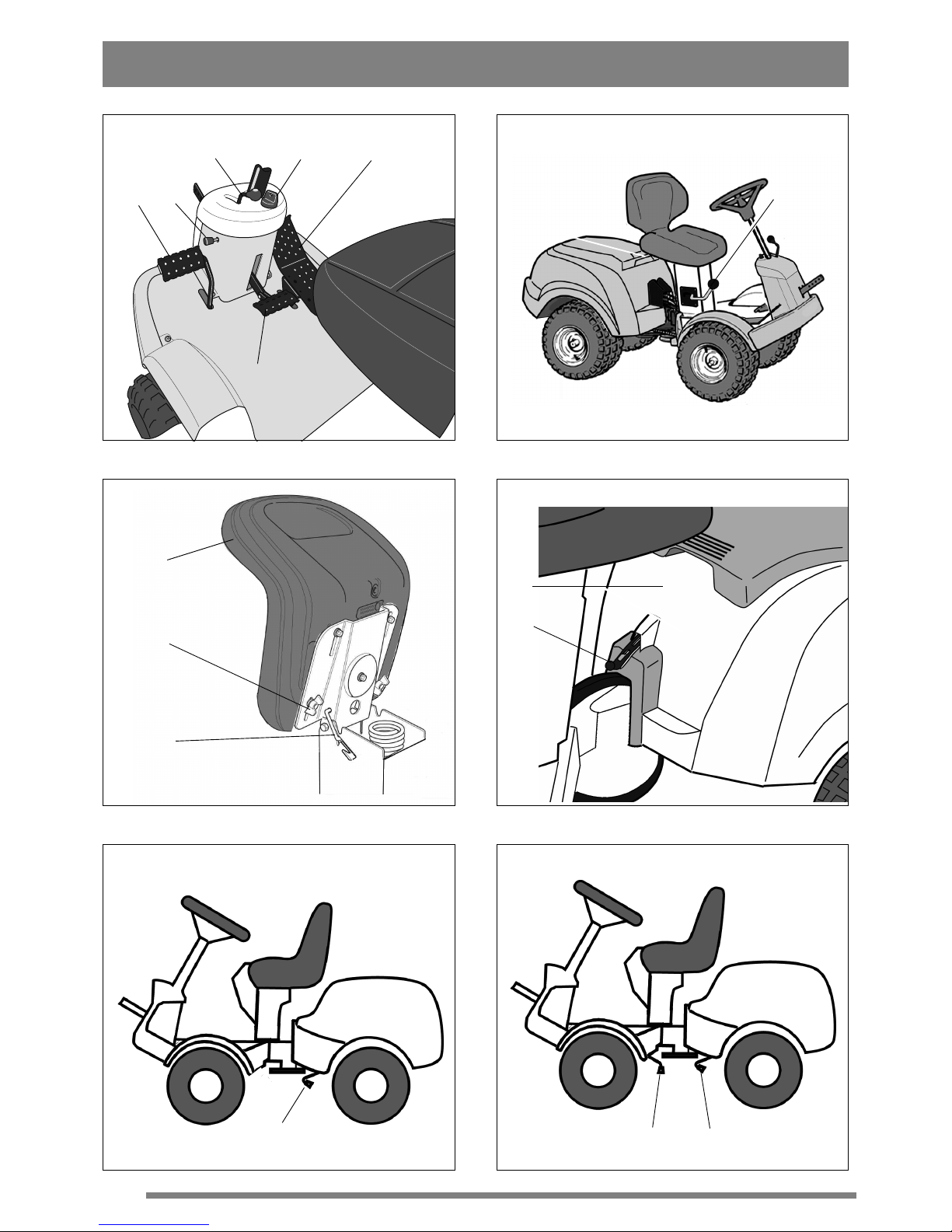

2.4.1 Redskapslyft, mekanisk (1:A)
För att växla mellan arbetsläge och transportläge:
1. Trampa ned pedalen helt.
2. Släpp sakta upp pedalen.

7
SVENSKA SV
2.4.2 Koppling-parkeringsbroms (1:B)
Tryck aldrig på pedalen under körning.
Risk för överhettning i
kraftöverföringen.
Pedalen har följande tre lägen:
•Uppsläppt. Kopplingen är ej
aktiverad. Parkeringsbromsen
är ej aktiverad.
•Till hälften nedtryckt. Framdrivningen
frikopplad. Parkeringsbromsen är ej aktiverad.
•Helt nedtryckt. Framdrivningen frikopplad.
Parkeringsbromsen fullt aktiverad men ej
spärrad.Detta läge används även som
nödbroms.
2.4.3 Spärr, parkeringsbroms (1:C)
Spärren låser pedalen “koppling-broms” i
nedtryckt läge. Funktionen används för att
låsa maskinen i slutningar, vid transport,
etc. då motorn inte är igång.
Låsning:
1. Trampa ned pedalen (1:B) helt.
2. För spärren (1:C) åt höger.
3. Släpp upp pedalen (1:B).
4. Släpp spärren (1:C).
Lossning:
Tryck och släpp upp pedalen (1:B).
2.4.4 Drivning-färdbroms (1 :F)
Om maskinen inte bromsar in som
förväntat då pedalen släpps skall den
vänstra pedalen (1:B) användas som
nödbroms.
Pedalen bestämmer utväxlingsförhållande mellan
motorn och drivhjulen (= hastigheten). Då pedalen
släpps aktiveras färdbromsen.
1. Tryck pedalen framåt -
maskinen rör sig framåt.
2. Pedalen obelastad -
maskinen står stilla.
3. Tryck pedalen bakåt -
maskinen backar.
4. Trycket minskas på pedalen
- maskinen bromsar in.
2.4.5 Gas- och chokereglage (1:D)
Reglage för inställning av motorns varvtal samt för
att choka motorn vid kallstart.
Om motorn går orent finns risk för att
reglaget är för långt framskjutet så att
choken är aktiverad. Detta skadar
motorn, ökar bränsleförbrukningen
och är skadligt för miljön.
1. Choke - för start av kall motor.
Chokeläget är placerat längst fram i
spåret.
Kör ej i detta läge då motorn är varm.
2. Fullgas - vid användning av maskinen
bör alltid fullgas användas.
Fullgasläget är ca 2 cm bakom chokeläget.
3. Tomgång.
2.4.6 Tändlås (1:E)
Lämna ej maskinen med nyckeln i läge
2 eller 3. Brandrisk, bränsle kan rinna
in i motorn genom förgasaren samt risk
för att batteriet laddas ur och förstörs.
Tändningslås som används för att starta och stoppa
motorn. Fyra lägen:
1. Stoppläge - motorn är kortsluten.
Nyckeln kan tas bort.
2/3. Körläge.
4. Startläge - den elektriska startmotorn
aktiveras när nyckeln vrids till det
fjäderbelastade startläget. När motorn
startat, låt nyckeln återgå till körläge 2/3.
2.4.7 Kraftuttag (2:G)
Kraftuttaget får aldrig kopplas in då
det frontmonterade tillbehöret befinner
sig i transportläge. Detta förstör
remtransmissionen.
Spak för in- och urkoppling av kraftuttag för
drivning av frontmonterade tillbehör. Två lägen:
1. Främre läget - kraftuttaget urkopplat.
2. Bakre läget - kraftuttaget inkopplat.
2.4.8 Urkopplingsspak
Spak för att koppla ur den steglösa transmissionen.
HST är försedd med en spak, kopplad till
bakaxeln. Se (5:N).
4WD är försedd med två spakar, kopplade till
bakaxeln (6:O) och framaxeln (6:P).

8
SVENSKA
SV
Urkopplingsspaken får aldrig befinna
sig mellan yttre och inre läget. Detta
överhettar och skadar transmissionen.
Spakarna ger möjlighet att flytta maskinen för
hand utan hjälp av motorn. Två lägen:
1. Spak i inre läget-
transmissionen inkopplad för
normal användning.
2. Spak i yttre läget-
transmissionen urkopplad.
Maskinen kan flyttas för hand.
Maskinen får inte bogseras längre sträckor eller
med hög fart. Transmissionen kan skadas.
Maskinen får ej köras med främre
spaken i yttre läget. Risk för skador och
oljeläckage i framaxeln.
2.4.9 Sits (3:I)
Sitsen är fällbar och justerbar i längsled.
Sitsen låses i uppfällt läge med spärren
(3:K) och i längsled med rattarna (3:J).
Sitsen är försedd med en säkerhetsbrytare som är
kopplad till maskinens säkerhetssystem. Detta gör
att vissa aktiviteter, som kan medföra fara, inte är
möjliga då ingen sitter i sitsen.
2.4.10 Motorhuv (4:L)
För att komma åt bränslekran, batteri och
motor är maskinen försedd med
öppningsbar motorhuv. Motorhuven är
låst med en gummistropp.
Motorhuven öppnas på följande sätt:
1. Lossa gummistroppen (4:M) i huvens framkant.
2. Lyft försiktigt motorhuven bakåt.
Stängning utförs omvänt.
Maskinen får inte användas utan att
motorhuven är stängd och låst. Risk för
brännskador och klämskador
föreligger.
2.4.11Snabbfäste (19:H)
Snabbfästena är delbara vilket gör det
mycket lätt att växla mellan olika
arbetsredskap
Snabbfästena medger att aggregatet enkelt kan
växla mellan två lägen:
• Normalläget med fullt uppspänd rem.
• 4 cm bakom normalläget med slak rem så att
aggregatet kommer närmare basmaskinen.
Tillsammans med att spännrullen lossas från
remmen, förenklar snabbfästena rembyte,
aggregatbyte, tvättläge och serviceläge.
Släppa remspänningen
1. Demontera låsnålarna (19:G) på båda sidor.
2. Öppna snabbfästena genom att trycka ned dess
bakre del med klacken. Se (19:F).
Då snabbfästena är öppnade vilar
aggregatarmarna endast löst i
axeldelarna. Aggregatet får aldrig
ställas i serviceläge eller tvättläge utan
att snabbfästena åter är låsta efter att
aggregatremmen hakats av.
3. Utför önskade åtgärder, t.ex:
• Haka av remmen.
• Byta aggregat genom att haka ur
aggregatarmarna. Se fig. 21.
Spänna remmen
Spänn först på ena sidan och sedan på andra enligt
instruktionerna nedan.
Vrid inte hävarmen med händerna.
Klämrisk.
1. Sätt foten på hävarmen (20:J) och vrid försiktigt
ett halvt varv framåt.
2. Montera låsnålen (19:G).
3. Utför ovanstående på andra sidan.
3 ANVÄNDNINGSOMRÅDEN
Maskinen får endast användas till följande arbeten
med angivna GGP original tillbehör:
Draganordningen får belastas med en vertikal kraft
av maximalt 100 N.
Påskjutskraften från bogserade tillbehör får, i
draganordningen, vara maximalt 500 N.
OBS! Före all användning av släpkärra - kontakta
aktuellt försäkringsbolag.
OBS! Denna maskin är ej avsedd att köras på
allmän väg.
Arbete Tillbehör, GGP original
Gräsklippning Med klippaggregaten:
XK 140: 95 C
XK 160: 95 C/105 C.
Snöröjning Med snöblad. Snökedjor och
ramvikter rekommenderas.
Gräs- och
lövuppsamling Med bogserad uppsamlare 38" eller 42".
Gräs- och
lövtransport Med transportkärra.
Sopning Med sopaggregat. Dammskydd
rekommenderas.
Ogräsbekämpning
på grusgångar Med frontmonterat skyffeljärn.

9
SVENSKA SV
4 START OCH KÖRNING
Maskinen får inte användas utan att
motorhuven är stängd och låst. Risk för
brännskador och klämskador
föreligger.
4.1 BENSINPÅFYLLNING (7:Q)
Använd alltid ren blyfri bensin. Oljeblandad 2-
taktsbensin får ej användas.
Tanken rymmer 6 liter. Nivån avläses enkelt
genom den transparenta tanken.
OBS! Vanlig blyfri bensin är en färskvara och skall
ej lagras mer än 30 dagar.
Med fördel kan även miljöanpassad bensin, så
kallad alkylatbensin användas. Denna typ av
bensin har en sammansättning som är mindre
skadlig för både människor och natur.
Bensin är mycket brandfarligt. Förvara
bränslet i behållare, speciellt gjorda för
detta ändamål.
Fyll endast på bensin utomhus och rök
inte under påfyllningen. Fyll på bränsle
innan motorn startas. Tag aldrig av
tanklocket eller fyll på bensin när
motorn är igång eller fortfarande är
varm.
Fyll aldrig bensintanken helt full. Lämna ett tomt
utrymme (= minst hela påfyllningsröret plus 1-2
cm i tankens överdel) så att bensinen, när den
värms upp, kan utvidgas utan att rinna över. Se fig.
7.
4.2 NIVÅKONTROLL, MOTOROLJA
Vevhuset är vid leverans fyllt med olja SAE 10W-
30.
Kontrollera före varje användning att oljenivån
är korrekt. Maskinen skall stå plant.
Torka rent runt oljemätstickan. Lossa och
dra upp den. Torka av oljemätstickan. För
ner den helt och skruva fast den.
Skruva loss och dra upp den igen. Avläs oljenivån.
Fyll på olja upp till “FULL”-markeringen om
oljenivån är under detta märke. Se fig. 8.
Oljenivån får aldrig överstiga “FULL”-
markeringen. Detta resulterar i att motorn blir
överhettad. Om oljenivån överstiger “FULL”-
markeringen skall olja tappas ut tills korrekt nivå
uppnås.
4.3 NIVÅKONTROLL,
TRANSMISSIONSOLJA
Kontrollera före varje användning att oljenivån
är den riktiga. Maskinen skall stå plant.
Avläs oljenivån på behållaren (9:R). Nivån skall
ligga mellan ”MAX” och ”MIN”. Vid behov, fyll
på mera olja.
Oljetyp:
4.4 SÄKERHETSKONTROLL
Kontrollera att resultaten i säkerhetskontrollerna
nedan uppfylls vid test av aktuell maskin.
Säkerhetskontrollen skall alltid utföras
före varje användning.
Om någon av resultaten nedan ej
uppfylls får maskinen ej användas!
Lämna maskinen till en serviceverkstad
för reparation.
4.4.1 Allmän säkerhetskontroll
4.4.2 Elektrisk säkerhetskontroll
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning
Oljetyp
4WD Syntetisk olja 5W-50
HST SAE 10W-30 (20W-50)
Objekt Resultat
Bränsleledningar
och anslutningar. Inget läckage.
Elkablar. All isolering intakt.
Inga mekaniska skador.
Avgassystem. Inget läckage i anslutningar.
Samtliga skruvar fastdragna.
Oljeledningar Inget läckage. Inga skador.
Kör maskinen
framåt/bakåt och
släpp pedalen
drivning-färdbroms.
Maskinen skall stoppa.
Provkörning Inga onormala vibrationer.
Inget onormalt ljud.
Tillstånd Åtgärd Resultat
Pedalen koppling-
broms ej nedtryckt.
Kraftuttaget ej
aktiverat.
Försök starta. Motorn skall
ej starta.
Pedalen koppling-
broms nedtryckt.
Kraftuttaget
aktiverat.
Försök starta. Motorn skall
ej starta.
Motorn igång.
Kraftuttaget
aktiverat.
Föraren reser
sig ur sätet. Motorn skall stoppa.
Motorn igång. Tag ur säkring-
en. Se 9:S. Motorn skall stoppa.

10
SVENSKA
SV
4.5 START
1. Öppna bensinkranen. Se 10:U.
2. Kontrollera att tändkabeln/tändkablarna är
monterad/-e på tändstiftet/tändstiften.
3. Kontrollera att kraftuttaget är urkopplat.
4. Håll inte foten på drivpedalen.
5. Kallstart - ställ gasreglaget längst fram i
chokeläget.
Varmstart - ställ gasreglaget på fullgas (ca 2 cm
bakom chokeläget).
6. Trampa ned pedalen koppling-broms helt.
7. Vrid om startnyckeln och starta motorn.
8 När motorn startat, för gasreglaget successivt
till fullgas (ca 2 cm bakom chokeläget) om
choke har använts.
9. Vid kallstart, belasta inte maskinen omedelbart
efter start, utan låt motorn gå några minuter. Då
hinner oljan värmas upp.
Vid användning av maskinen bör alltid fullgas
användas.
4.6 KÖRTIPS
Var alltid noga med att rätt oljemängd finns i
motorn. Speciellt vid körning i sluttningar. Se 4.2.
Var försiktig i sluttningar. Inga
plötsliga start eller stopp vid körning
uppför eller nedför en sluttning. Kör
aldrig tvärs över en sluttning. Kör
uppifrån och ner eller nerifrån och upp.
Maskinen får köras i maximalt 10°
lutning oavsett riktning.
Minska hastigheten i sluttningar och
vid skarpa svängar för att bibehålla
kontrollen och minska vältrisken.
Gör inte fullt rattutslag vid körning på
högsta växel och full gas. Maskinen kan
välta.
Håll händer och fingrar borta från
midja och sitskonsol. Klämrisk
föreligger. Kör aldrig med öppen
motorhuv.
4.7 STOPP
Frikoppla kraftuttaget. Lägg i parkeringsbromsen.
Låt motorn gå på tomgång 1 - 2 minuter. Stanna
motorn genom att vrida om startnyckeln.
Stäng bensinkranen. Speciellt viktigt om maskinen
skall transporteras, på t.ex. släpkärra.
Om maskinen lämnas utan tillsyn, tag
bort tändkabeln/tändkablarna och ta
bort startnyckeln.
Motorn kan vara mycket varm
omedelbart efter stopp. Vidrör inte
ljuddämpare, cylinder eller kylflänsar.
Detta kan orsaka brännskador.
4.8 RENGÖRING
För att minska brandfaran, håll motor,
ljuddämpare, batteri och bränsletank
rena från gräs, löv och olja.
För att minska brandfaran, kontrollera
regelbundet att inget olje- och/eller
bränsleläckage förekommer.
Använd aldrig vatten med högt tryck.
Detta kan förstöra axeltätningar,
elektriska komponenter eller
hydraulventiler.
Använd aldrig luft med högt tryck mot
kylarnas lameller. Detta förstör
lamellstrukturen.
Efter varje användning skall maskinen rengöras.
Nedanstående anvisningar gäller för rengöringen:
• Spola inte vatten på motorn.
• Rengör motorn med borste och/eller tryckluft.
• Rengör motorns kylluftsintag (9:T).
• Efter rengöring med vatten, starta igång maskin
och eventuellt klippaggregat för att avlägsna
vatten som annars tränger in i lager och kan
orsaka skada.
5 UNDERHÅLL
5.1 SERVICEPROGRAM
För att bibehålla maskinen i gott skick med
avseende på tillförlitlighet och driftsäkerhet samt
ur miljösynpunkt skall GGP’s Serviceprogram
följas.
Service, utförd hos auktoriserad verkstad,
garanterar fackmässigt arbete med original
reservdelar.
5.2 FÖRBEREDELSE
All service och allt underhåll skall utföras på
stillastående maskin med stoppad motor.
Förhindra att maskinen rullar genom
att alltid lägga i parkeringsbromsen.
Stoppa motorn.
Förhindra ofrivillig motorstart genom
att lossa tändkabeln/tändkablarna från
tändstiftet/tändstiften och ta bort
startnyckeln.
5.3 DÄCKTRYCK
Justera däckens lufttryck enligt följande:
Fram: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).

11
SVENSKA SV
5.4 BYTE AV MOTOROLJA
Byt motorolja första gången efter 5 drifttimmar,
sedan var 50:e drifttimma eller en gång per säsong.
Byt olja oftare, var 25:e drifttimma eller minst en
gång per säsong, om motorn får arbeta extremt
tungt eller om den omgivande temperaturen är
hög.
Använd olja enligt tabellen nedan..
Använd inga tillsatser till oljan.
Fyll inte på för mycket olja. Det kan resultera i att
motorn överhettas.
Byt olja när motorn är varm.
Motoroljan kan vara mycket varm om
den avtappas direkt efter stopp. Låt
därför motorn svalna några minuter
innan oljan avtappas.
1. Kläm ihop klammern på
oljeavtappningsslangen. Använd en polygrip
e.d. Se fig. 10:V.
2. Flytta upp klammern 3-4 cm på
oljeavtappningsslangen och drag ur pluggen.
3. Samla upp oljan i ett kärl.
OBS! Ingen olja får spillas på kilremmarna.
4. Lämna oljan för deponering enligt lokala
bestämmelser.
5. Montera oljeavtappningspluggen och skjut
tillbaka klammern så att den klämmer över
pluggen.
6. Tag bort oljemätstickan och fyll på ny olja.
Oljemängd: ca 1,4 liter
7. Efter påfyllning av olja, starta motorn och kör
på tomgång i 30 sekunder.
8. Undersök om det förekommer oljeläckage.
9. Stanna motorn. Vänta i 30 sekunder och
kontrollera sedan oljenivån enligt 4.2.
5.5 TRANSMISSION, OLJA (4WD)
Oljan i den hydrauliska kraftöverföringen skall
kontrolleras/justeras resp. bytas i intervaller enligt
tabellen nedan.
Oljetyp: Syntetisk olja 5W-50.
Oljemängd vid byte: ca 3,5 liter.
5.5.1 Kontroll - justering
Se 4.3.
5.5.2 Avtappning
1. Kör maskinen i varierande hastigheter under
10-20 minuter så att transmissionsoljan värms
upp.
2. Ställ upp maskinen helt horisontellt.
3. Dra ut båda urkopplingsspakarna enligt fig. 6.
4. Placera ett uppsamlingstråg under bakaxeln och
ett under framaxeln.
5. Öppna oljebehållaren genom att ta bort locket.
Se 9:R.
Endast en 3/8” fyrkantnyckel får
användas till oljeavtappningspluggen.
Andra verktyg förstör pluggen.
6. Demontera oljeavtappningspluggen från
bakaxeln. Rengör hålet och använd en 3/8”
fyrkantnyckel. Se figur 11.
7. Demontera 2 avtappningspluggar från
framaxeln. Använd en 12 mm hylsnyckel. Låt
oljan i framaxel och ledningar rinna ur. Se fig.
12.
8. Kontrollera att packningarna är intakta på
framaxelns avtappningspluggar. Se fig. 12.
Återmontera pluggarna. Åtdragningsmoment:
15-17 Nm.
Om oljeavtappningspluggen drages fast
hårdare än 5 Nm kommer den att
skadas.
9. Kontrollera att packningen är intakt på
oljeavtappningspluggen. Se fig. 11:Y.
Återmontera i bakaxeln. Drag fast
oljeavtappningspluggen med 5 Nm.
10.Sug ut oljan i behållarens djupare del med hjälp
av en oljesug. Se fig 13.
11.Lämna oljan för deponering enligt lokala
bestämmelser.
5.5.3 Fyllning
Motorn får aldrig köras då bakre
urkopplingsspaken är inskjuten och
främre urkopplingsspaken är
utdragen. Detta kommer att förstöra
framaxelns tätningar.
1. Fyll oljebehållaren med den nya oljan.
Om motorn skall köras inomhus skall
anordning för avgasutsugning kopplas
till motorns avgasrör.
2. Kontrollera att bakaxelns urkopplingsspak är
utdragen.
3. Starta motorn. Då motorn startas skjuts
framaxelns urkopplingsspak in automatiskt.
4. Drag ut framaxelns urkopplingsspak.
Obs! Oljan sugs in i systemet mycket fort.
Behållaren måste alltid hållas fylld. Luft får
absolut inte sugas in.
Olja SAE 10W-30
Grad SJ eller högre
Åtgärd
1:a
gången Därefter i intervall
Drifttimmar
Kontroll - justering av nivå. - 50
Byte av olja. 5 200

12
SVENSKA
SV
5. Ställ drivpedalen i läge framåt genom att
blockera den med hjälp av en träkil e.d. Se fig.
14. Fyll oljebehållaren efter hand med ny olja.
6. Kör i läget framåt under en minut.
7. Flytta träkilen och ställ drivpedalen i läge bakåt.
Fortsätt att fylla på olja.
8. Kör i läget bakåt under en minut.
9. Växla körriktning en gång per minut enligt
ovan och fortsätt fyll på olja tills det slutar
bubbla i behållaren.
10.Stoppa motorn, montera oljebehållarens lock
och stäng huven.
11.Provkör några minuter och justera oljenivån i
behållaren.
5.6 REMTRANSMISSIONER
Kontrollera efter 5 timmars drift att samtliga
remmar är intakta och oskadade.
5.7 STYRNING
Styrningen skall kontrolleras/justeras efter 5
timmars drift och därefter var 100:e driftstimma.
5.7.1 Kontroll
Vrid ratten i korta ryck fram och tillbaka. Inget
mekaniskt glapp i styrkedjorna skall förekomma.
5.7.2 Justering
Justera styrkedjorna vid behov enligt följande:
1. Ställ maskinen i läget “rakt fram”.
2. Justera styrkedjorna med de två muttrarna,
placerade under midjepunkten. Se fig. 16.
3. Justera båda muttrarna lika mycket tills inget
glapp förekommer.
4. Provkör maskinen rakt framåt och kontrollera
att ratten ej har snedställts.
5. Om ratten är snedställd, lossa den ena muttern
och drag åt den andra.
Spänn inte styrkedjorna för hårt. Styrningen går då
tungt, samtidigt som slitaget på kedjorna ökar.
5.8 BATTERI
Syra som kommer i kontakt med ögon
eller hud orsakar allvarliga
personskador. Om någon kroppsdel
kommit i kontakt med syra, skölj
omedelbart rikligt med vatten och
kontakta genast läkare.
Batteriet är ett ventilreglerat batteri med 12 V
nominell spänning. Batterivätskan behöver och
kan ej kontrolleras eller fyllas på. Enda underhållet
som krävs är laddning efter t.ex. lång lagring.
Före första användning skall batteriet
fulladdas. Batteriet skall alltid förvaras
fulladdat. Om batteriet förvaras
urladdat uppstår allvarliga skador.
5.8.1 Laddning med motorn
I första hand kan batteriet laddas med hjälp av
motorns generator enligt följande:
1. Montera batteriet i maskinen enligt nedan.
2. Ställ upp maskinen utomhus eller montera
utsugningsanordning för avgaserna.
3. Starta motorn enligt instruktionerna i
bruksanvisningen.
4. Kör motorn utan stopp, kontinuerligt under 45
minuter.
5. Stoppa motorn och batteriet är fulladdat.
5.8.2 Laddning med batteriladdare
Vid laddning med batteriladdare skall en
batteriladdare med konstantspänning användas.
Kontakta återförsäljaren för inköp av
batteriladdare med konstantspänning.
Batteriet kan skadas om en batteriladdare av
standardtyp används.
5.8.3 Demontering/Montering
Batteriet är placerat under motorhuven. Vid
demontering/montering gäller följande angående
kablarnas anslutning:
• Vid demontering. Koppla först bort den svarta
kabeln från batteriets minuspol (-). Koppla
därefter bort den röda kabeln från batteriets
pluspol (+).
• Vid montering. Anslut förs den röda kabeln till
batteriets pluspol (+). Anslut därefter den svarta
kabeln till batteriets minuspol (-).
Om kablarna kopplas bort/ansluts i
omvänd ordning finns risk för
kortslutning och skador på batteriet.
Om kablarna förväxlas förstörs
generator och batteri.
Drag fast kablarna ordentligt. Lösa
kablar kan orsaka brand.
Motorn får aldrig köras med
bortkopplat batteri. Risk för allvarliga
skador på generator och elsystem.
5.8.4 Rengöring
Om batteripolerna är oxiderade skall dessa
rengöras. Rengör batteripolerna med en stålborste
och smörj in polerna med polfett.
5.9 LUFTFILTER, MOTOR
Förfiltret (skumplastfilter) skall rengöras/bytas var
25:e drifttimma.
Luftfiltret (pappersfilter) skall rengöras/bytas var
100:e drifttimma.
OBS! Rengör/byt filtren oftare om maskinen
arbetar under dammiga förhållanden.
Demontera/montera luftfiltren enligt
nedanstående.
1. Rengör noggrannt runt luftfilterkåpan.
2. Demontera luftfilterkåpan (15:A) genom att
lossa de två klämmorna.

13
SVENSKA SV
3. Demontera filterpaketet (15:B). Förfiltret är
placerat över luftfiltret. Var försiktig så att
ingen smuts kommer in i förgasaren. Gör rent i
luftfilterhuset.
4. Rengör pappersfiltret genom att knacka det lätt
mot en plan yta. Om filtret är mycket smutsigt,
byt ut det.
5. Rengör förfiltret. Om filtret är mycket smutsigt,
byt ut det.
6. Montera i omvänd ordning.
Tryckluft eller petroleumbaserade lösningsmedel,
t.ex fotogen får inte användas vid rengöring av
pappersfiltret. Detta förstör filtret.
Använd inte tryckluft vid rengöring av
pappersfiltret. Pappersfiltret får inte oljas in.
5.10 TÄNDSTIFT
Tändstiftet/tändstiften skall bytas var 200:e
drifttimma (=vid varannan grundservice).
Innan tändstiftet lossas, gör rent runt dess
infästning.
Tändstift: Champion RC12YC eller likvärdigt.
Elektrodavstånd: 0,75 mm.
5.11 LUFTINTAG
Se 9:T. Motorn är luftkyld. Ett tilltäppt kylsystem
skadar motorn. Rengör motorns luftintag var 50:e
drifttimma. En noggrannare rengöring av
kylsystemet utförs vid varje grundservice.
5.12 SMÖRJNING
Samtliga smörjpunkter enligt nedanstående tabell
skall smörjas var 50:e drifttimmar samt efter varje
tvättning.
5.13 SÄKRING
Vid elektriska fel, kontrollera/byt säkringen, 20 A.
Se 9:S.
6 PATENT - MÖNSTERSKYDD
Denna maskin eller delar därav omfattas av
följande patent och mönsterskydd:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1, SE0501599-5.
GGP förbehåller sig rätten att förändra produkten
utan föregående meddelande.
Objekt Åtgärd Figur
Midjepunkt 4 smörjnipplar.
Använd fettspruta, fylld med
universalfett. Pumpa tills fett
tränger ut.
17
Styrkedjor Borsta kedjorna rena med
stålborste.
Smörj med kedjespray av
universaltyp.
-
Spännarmar Smörj lagringspunkterna med
oljekanna samtidigt som resp.
reglage aktiveras.
Utförs lämpligen av två
personer.
18
Reglage-
wirar Smörj vajerändarna med oljekanna samtidigt som resp.
reglage aktiveras.
Skall utföras av två personer.
18

14
SUOMI
FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henki-
lö- ja/tai omaisuusvahinkojen välttämi-
seksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön ja huollon edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen laitteen käyttöä.
Varoitus!
Varo uloslentäviä esineitä. Pidä sivulliset
kaukana.
Varoitus!
Käytä aina kuulonsuojaimia.
Varoitus!
Tällä koneella ei saa ajaa yleisellä tiellä.
Varoitus!
Alkuperäislisävarusteilla varustettua ko-
netta saa ajosuunnasta riippumatta ajaa
enintään 10 astetta kaltevalla alustalla.
Varoitus!
Puristumisvaara. Pidä kädet ja jalat poissa
runko-ohjauksesta.
Varoitus!
Palovammojen vaara. Älä koske äänen-
vaimentimeen/katalysaattoriin.
1.2 VIITTEET
1.2.1 Kuvat
Tämän käyttöohjeen kuvat on numeroitu 1, 2, 3
jne.
Kuvissa olevat osat on merkitty A. B, C jne.
Viittaus osaan C kuvassa 2 kirjoitetaan "2:C".
1.2.2 Otsikot
Tämän käyttöohjeen otsikot on numeroitu alla ole-
van esimerkin mukaan.
"1.3.1 Yleiset turvatarkastukset" on kappaleen
"1.3 Turvatarkastukset" alaotsikko ja kuuluu sa-
maan kappaleeseen.
Viittaukset otsikoihin on useimmiten tehty otsikon
numerolla esim. "katso 1.3.1".
2 KUVAUS
2.1 VETO
2.1.1 HST
Kone on takapyörävetoinen.
Taka-akselissa on hydrostaattinen vaihteisto por-
taattomalla eteenajo- ja peruutusnopeuden säädöl-
lä.
Kääntymisen helpottamiseksi taka-akseli on va-
rustettu tasauspyörästöllä.
Eteen asennettavia työvälineitä käytetään kiilahih-
noilla.
2.1.2 4WD
Kone on nelipyörävetoinen. Moottorin voima siir-
retään hydraulisesti vetäville pyörille. Moottori
käyttää öljypumppua, joka pumppaa öljyn taem-
man ja etumaisen vetopyörästön läpi.
Etu- ja taka-akseli on kytketty sarjaan, minkä
vuoksi etu- ja takapyörät pyörivät samalla nopeu-
della.
Kääntymisen helpottamiseksi molemmat akselit
on varustettu tasauspyörästöllä.
Eteen asennettuja työlaitteita käytetään kiilahih-
noilla.
2.2 OHJAUS
Kone on varustettu runko-ohjauksella. Tämä tar-
koittaa, että runko on jaettu etumaiseen ja taem-
paan osaan, jotka voivat kääntyä toistensa suhteen.
Runko-ohjauksen ansiosta kone kääntyy erittäin
pienessä tilassa puiden ja muiden esteiden ympäri.
2.3 TURVAJÄRJESTELMÄ
Kone on varustettu sähköisellä turvajärjestelmällä.
Turvajärjestelmä katkaisee tarvittaessa tietyt toi-
minnot, joiden virheellinen käyttö voi aiheuttaa
vaaratilanteen.
Moottorin voi toisin sanoen käynnistää vain, kun
kytkin-jarrupoljin on painettuna.
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa!
2.4 HALLINTALAITTEET
2.4.1 Työlaitenostin, mekaaninen (1:A)
Laskee työlaitteen työasentoon ja nostaa sen kulje-
tusasentoon.
1. Paina poljin täysin pohjaan.
2. Vapauta poljin hitaasti.

15
SUOMI FI
2.4.2 Kytkin-seisontajarru (1:B)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella on kolme asentoa:
•Vapautettu. Kytkin ei ole akti-
voituna. Seisontajarru ei ole ak-
tivoituna.
•Puoliväliin painettu. Veto irtikytketty. Seison-
tajarru ei ole aktivoituna.
•Pohjaan painettu. Veto irtikytketty. Seisonta-
jarru täysin aktivoituna mutta ei lukittuna. Tätä
käytetään myös hätäjarrutukseen.
2.4.3 Salpa, seisontajarru (1:C)
Salpa lukitsee kytkin-seisontajarrupolki-
men alaspainettuun asentoon. Toimintoa
käytetään koneen varmistamiseen luiskis-
sa, kuljetuksessa jne., kun moottori ei ole
käynnissä.
Lukitseminen:
1. Paina poljin (1:B) täysin pohjaan.
2. Siirrä salpaa (1:C) oikealle.
3. Vapauta poljin (1:B).
4. Vapauta salpa (1:C).
Vapauttaminen:
Paina ja vapauta poljin (1:B).
2.4.4 Veto-käyttöjarru (1:F)
Ellei kone pysähdy, kun poljin vapaute-
taan, voit käyttää vasenta poljinta (1:B)
hätäjarruna.
Polkimen asento määrittää moottorin ja vetävien
pyörien välisen välityssuhteen (= nopeus). Käyttö-
jarru aktivoituu kun poljin vapautetaan.
1. Paina poljinta eteenpäin -
kone liikkuu eteenpäin.
2. Poljin vapautettuna -
kone seisoo paikallaan.
3. Paina poljinta taaksepäin -
kone liikkuu taaksepäin.
4. Vapauta hieman poljinta -
konetta jarrutetaan.
2.4.5 Kaasun ja rikastimen säädin (1:D)
Säätimellä voidaan säätää moottorin käyntinopeut-
ta ja käyttää rikastusta kylmällä käynnistettäessä.
Jos moottori käy huonosti, säädin saat-
taa olla liian kaukana edessä, niin että
rikastin on päällä. Tämä vaurioittaa
moottoria, suurentaa polttonesteen ku-
lutusta ja on vahingollista ympäristölle.
1. Rikastin - kylmän moottorin käynnis-
tystä varten. Rikastinasento on aukon etu-
reunassa.
Älä aja säädin tässä asennossa, kun
moottori on lämmin.
2. Täyskaasu - tätä asentoa tulisi aina
käyttää.
Täyskaasuasento on noin 2 cm rikastus-
asennon takana.
3. Tyhjäkäynti.
2.4.6 Virtalukko/ajovalot (1:E)
Älä jätä konetta valvomatta niin, että
avain on asennossa 2 tai 3. Palovaara,
polttonestettä voi valua moottoriin
kaasuttimen läpi tai akku saattaa
purkautua ja vaurioitua.
Virtalukon avulla käynnistetään ja pysäytetään
moottori. Neljä asentoa:
1. Pysäytysasento - moottorin
sytytysvirta katkaistu. Avain voidaan
poistaa lukosta.
2/3. Ajoasento.
4. Käynnistysasento - sähkötoiminen
käynnistysmoottori aktivoidaan, kun
avain käännetään tähän jousipalautteiseen
asentoon. Päästä avain palautumaan ajo-
asentoon 2/3, kun moottori on käynnisty-
nyt.
2.4.7 Voimanotto (2:G)
Voimanottoa ei saa koskaan kytkeä
päälle, kun eteen asennettu työlaite on
kuljetusasennossa. Muuten hihnaveto
vaurioituu.
Voimanoton kytkentä- ja irtikytkentävipu.
Voimanotolla käytetään eteen asennettuja
lisävarusteita. Kaksi asentoa:
1. Vipu edessä - voimanotto irtikytketty.
2. Vipu takana - voimanotto kytketty.

16
SUOMI
FI
2.4.8 Irtikytkentävipu
Vipu, joka kytkee irti portaattoman vaihteiston.
HST-mallissa on yksi vipu, joka on kytketty taka-
akseliin. Katso (5:N).
4WD-mallissa on kaksi vipua, jotka on kytketty
taka-akseliin (6:O) ja etuakseliin (6:P).
Irtikytkentäkahva ei saa koskaan olla
ulomman ja sisemmän asennon välissä.
Tämä aiheuttaa voimansiirron ylikuu-
mentumisen ja vaurioittaa voimansiir-
toa.
Vivut mahdollistavat koneen siirtämisen käsin
moottori pysäytettynä. Kaksi asentoa:
1. Vipu sisällä – vaihteisto kyt-
ketty normaalikäyttöä varten.
2. Vipu ulkona - voimansiirto
irtikytketty. Konetta voidaan
siirtää käsin.
Konetta ei saa hinata pidempiä matkoja eikä suu-
rella nopeudella. Voimansiirto voi vaurioitua.
Koneella ei saa ajaa etumainen vipu ul-
kona. Etuakseli saattaa vaurioitua ja
siihen voi tulla öljyvuoto.
2.4.9 Istuin (3:I)
Istuin voidaan kallistaa ja se on säädettä-
vissä pituussuunnassa. Istuin lukitaan
ylöskäännettyyn asentoon salvalla (3:K)
ja pituussuunnassa käsipyörillä (3:J).
Istuin on varustettu turvakytkimellä, joka on kyt-
ketty koneen turvajärjestelmään. Tämän vuoksi
tietyt toimenpiteet, jotka voivat aiheuttaa vaarati-
lanteen, eivät ole mahdollisia, ellei kukaan istu is-
tuimella.
2.4.10 Konepelti (4:L)
Polttonestehanaan, akkuun ja moottoriin
käsiksi pääsyä varten kone on varustettu
avattavalla konepellillä. Konepelti on lu-
kittu kumisilmukalla.
Konepelti avataan seuraavasti:
1. Irrota kumisilmukka (4:M) konepellin etureu-
nassa.
2. Nosta konepeltiä varovasti taaksepäin.
Konepelti suljetaan päinvastaisessa järjestyksessä.
Konetta ei saa käyttää ilman, että kone-
pelti on kiinni ja lukittu. Palo- ja puris-
tumisvammojen vaara.
2.4.11Pikakiinnike (19:H)
Pikakiinnikkeet ovat kaksiosaiset, minkä
ansiosta työlaitteiden vaihto on erittäin
helppoa
Pikakiinnikkeet mahdollistavat työlaittei-
den nopean asennon vaihdon kahden
asennon välillä:
• Normaaliasento hihna kiristettynä.
• 4 cm normaaliasennon takana hihna löysällä,
niin että laite on lähempänä peruskonetta.
Pikakiinnikeiden avulla hihna voidaan nopeasti
löysyttää kiristysrullan avulla. Tämä helpottaa hih-
nan vaihtoa, työlaitteen vaihtoa sekä pesu- ja huol-
toasentoon nostamista.
Löysää hihna:
1. Irrota lukkotapit (19:G) kummaltakin puolelta.
2. Avaa pikakiinnikkeet painamalla niiden takaosa
alas. Katso (19:F).
Kun pikakiinnikkeet on avattu, laite-
varret ovat irrallaan akseliosien varas-
sa. Työlaitetta ei saa koskaan asettaa
huolto- tai pesuasentoon ennen kuin pi-
kakiinnikkeet on lukittu hihnan löysää-
misen jälkeen.
3. Suorita halutut toimenpiteet, esim.:
• Irrota hihna.
• Vaihda työlaite irrottamalla laitevarret. Katso
kuva 21.
Kiristä hihna:
Kiristä ensin yksi puoli ja sitten toinen puoli alla
olevien ohjeiden mukaan.
Älä käännä vipuvarsia käsin. Puristu-
misvaara.
1. Aseta jalka vipuvarrelle (20:J) ja kierrä varo-
vasti puoli kierrosta eteenpäin.
2. Asenna lukkotappi (19:G).
3.Suorita sama toisella puolella.

17
SUOMI FI
3 KÄYTTÖKOHTEET
Konetta saa käyttää vain seuraaviin töihin GGP-al-
kuperäistarvikkeilla varustettuna.
Vetolaitteen suurin sallittu pystykuormitus on 100
N.
Hinattavasta lisävarusteesta tuleva työntövoima
saa olla enintään 500 N.
HUOM! Ennen perävaunun käyttöä - ota yhteys
vakuutusyhtiöösi.
HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.
4 KÄYNNISTÄMINEN JA AJA-
MINEN
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja puristu-
misvammojen vaara.
4.1 TANKKAAMINEN (7:Q)
Käytä vain puhdasta lyijytöntä bensiiniä. Öljy-
sekoitteista 2-tahtibensiiniä ei saa käyttää.
Säiliön tilavuus 6 litraa. Taso on helppo tarkastaa
läpinäkyvän säiliön läpi.
HUOM! Tavallinen lyijytön bensiini on tuoretava-
raa eikä sitä tulisi säilyttää yli 30 päivää.
Käytä mieluiten ympäristöystävällistä alkylaatti-
bensiiniä. Se on koostumukseltaan samanlaista
kuin tavallinen bensiini, mutta on vähemmän hai-
tallista ihmisille ja luonnolle.
Bensiini on erittäin tulenarkaa. Säilytä
polttoneste erityisesti tähän tarkoituk-
seen tarkoitetussa astiassa.
Tankkaa ulkona äläkä tupakoi tankka-
uksen aikana. Tankkaa moottori pysäy-
tettynä. Älä koskaan avaa säiliön
tulppaa äläkä tankkaa moottorin käy-
dessä tai kun se on käytön jälkeen kuu-
ma.
Älä täytä polttonestesäiliötä liian täyteen. Jätä tyh-
jää tilaa (= vähintään koko täyttöputki + 1 - 2 cm
säiliön yläosassa), jotta bensiini ei lämpölaajene-
misen seurauksena valu yli. Katso kuva 7.
4.2 TASON TARKASTUS, MOOTTO-
RIÖLJY
Kampikammio on toimitettaessa täytetty öljyllä
SAE 10W-30.
Tarkasta aina ennen käyttöä, että öljytaso on oi-
kea. Koneen pitää tarkastuksen aikana olla ta-
saisella alustalla.
Pyyhi puhtaaksi öljynmittapuikon ympä-
ristö. Vedä öljynmittapuikko ulos. Pyyhi
öljynmittapuikko puhtaaksi. Paina se täy-
sin sisään ja kierrä kiinni.
Löysää ja vedä öljynmittapuikko uudelleen ulos.
Lue öljyn taso. Täytä öljyä FULL-merkkiin saak-
ka, jos taso on sen alapuolella. Katso kuva 8.
Öljytaso ei saa koskaan olla FULL-merkinnän ylä-
puolella. Se voi aiheuttaa moottorin ylikuumentu-
misen. Jos öljytaso on FULL-merkin yläpuolella,
öljyä pitää laskea ulos kunnes öljytaso on oikea.
4.3 TASON, VAIHTEISTOÖLJU
Tarkasta aina ennen käyttöä, että öljytaso on
oikea. Koneen pitää tarkastuksen aikana olla
tasaisella alustalla.
Lue öljyn taso säiliössä (9:R). Öljytason pitää olla
”MAX” ja ”MIN”-merkintöjen välillä. Täytä tar-
vittaessa öljyä.
Öljytyyppi:
4.4 TURVATARKASTUS
Tarkasta, että turvatarkastusten tulokset ovat alla
olevan taulukon mukaiset.
Suorita turvatarkastus ennen jokaista
käyttökertaa!
Konetta ei saa käyttää ellei se läpäise
kaikkia turvatarkastuksia! Toimita
kone huoltokorjaamoon korjausta var-
ten.
Tehtävä Lisävarusteet, GGP-alkupe-
räiset
Ruohonleikkuu Leikkuulaitteella:
XK 140: 95 C
XK 160: 95 C/105 C.
Lumenluonti Lumilevyllä. Lumiketjuja ja
runkopainoja suositellaan.
Ruohon ja lehtien
keruu Hinattavalla keruulaitteella 38" tai 42".
Ruohon ja lehtien
kuljetus Kuljetuskärryllä.
Haravointi Harjalaitteella. Ensimmäisen
kanssa suositellaan käytettä-
väksi pölysuojusta.
Sorakäytävien rik-
karuohon torjunta Eteen asennetulla käytävärau- dalla.
Öljytyyppi
4WD Synteettinen öljy 5W-50
HST SAE 10W-30 (20W-50)

18
SUOMI
FI
4.4.1 Yleiset turvatarkastukset
4.4.2 Sähköiset turvatarkastukset
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa.
4.5 KÄYNNISTYS
1. Avaa polttonestehana. Katso 10:U.
2. Tarkasta, että sytytysjohtimet on kytketty syty-
tystulppiin.
3. Tarkasta, että voimanotto on irtikytketty.
4. Älä pidä jalkaa käyttöpolkimella.
5. Kylmäkäynnistys: siirrä kaasunsäädin eteen ri-
kastinasentoon.
Käynnistys lämpimänä: siirrä kaasunsäädin
täyskaasuasentoon (n. 2 cm taaksepäin rikasti-
nasennosta).
6. Paina kytkin-jarrupoljin täysin pohjaan.
7. Käännä virta-avain käynnistysasentoon.
8 Kun moottori on käynnistynyt, siirrä kaasun-
säädin täyskaasuasentoon (n. 2 cm taaksepäin
rikastinasennosta).
9. Älä kuormita moottoria heti kylmäkäynnistyk-
sen jälkeen, vaan anna moottorin käydä muuta-
man minuutin ajan. Silloin öljy ehtii lämmetä.
Käytön aikana kaasunsäätimen tulisi aina olla
täyskaasuasennossa.
4.6 AJOVINKKEJÄ
Varmista aina, että moottorissa on oikea määrä öl-
jyä. Erityisesti rinteissä ajaessasi. Katso 4.2.
Ole varovainen rinteissä. Vältä äkillisiä
liikkeellelähtöjä ja pysäytyksiä, kun
ajat ylös tai alas rinnettä. Aja aina viis-
tosti rinteen poikki. Aja ylhäältä alas-
päin ja päinvastoin.
Konetta saa ajosuunnasta riippumatta
ajaa enintään 10 astetta kallellaan ole-
valla alustalla.
Hidasta rinteissä ja ennen jyrkkiä
käännöksiä, jotta säilytät koneen hal-
linnan ja jotta kone ei kaatuisi.
Älä käännä ohjauspyörää ääriasentoon
suurimmalla vaihteella ja täyskaasulla
ajettaessa. Kone voi kaatua.
Pidä kädet ja sormet kaukana runko-
ohjauksesta ja istuimen kannattimesta.
Puristumisvaara. Älä koskaan aja ko-
nepelti avattuna.
4.7 PYSÄYTTÄMINEN
Kytke voimanotto irti. Kiristä seisontajarru.
Anna moottorin käydä tyhjäkäynnillä 1 - 2 minuut-
tia. Pysäytä moottori kääntämällä virta-avain py-
säytysasentoon.
Sulje polttonestehana. Erityisen tärkeää, jos konet-
ta kuljetetaan esim. peräkärryssä.
Jos kone jätetään ilman valvontaa, irro-
ta sytytysjohto ja poista virta-avain vir-
talukosta.
Moottori voi olla erittäin kuuma heti
pysäytyksen jälkeen. Älä koske äänen-
vaimentimeen, sylinteriin tai jäähdy-
tysripoihin. Palovammojen vaara.
4.8 PUHDISTUS
Palovaaran vähentämiseksi moottori,
äänenvaimennin, akku ja polttoneste-
säiliö tulisi pitää puhtaana ruohosta,
lehdistä ja öljystä.
Tarkasta säännöllisesti, ettei missään
ole öljy- ja/tai polttonestevuotoja.
Älä käytä painepesuria. Paineistettu ve-
sisuihku voi tuhota akselitiivisteet, säh-
kökomponentit tai
hydrauliikkaventtiilit.
Älä puhalla paineilmaa jäähdyttimen
lamelleihin. Lamellit voivat vääntyä.
Puhdista kone jokaisen käyttökerran jälkeen. Puh-
distusohjeita:
• Älä pese moottoria vedellä.
Kohde Tulos
Polttonesteputket ja -lii-
tännät. Ei vuotoa.
Sähköjohdot. Eristeet ehjiä.
Ei mekaanisia vaurioita.
Pakojärjestelmä. Ei vuotoa liitoksissa.
Kaikki ruuvit tiukalla.
Öljyputket Ei vuotoa. Ei vaurioita.
Aja koneella eteen-/taak-
sepäin ja vapauta veto-
käyttöjarrupoljin.
Koneen pitää pysähtyä.
Koeajo Ei epänormaalia tärinää.
Ei epänormaalia melua.
Tila Toimenpide Tulos
Kytkin-jarrupoljin
ei painettuna. Voi-
manotto ei aktivoi-
tuna.
Yritä käyn-
nistää. Moottorin ei tule käynnis-
tyä.
Kytkin-jarrupoljin
painettuna. Voima-
notto aktivoituna.
Yritä käyn-
nistää. Moottorin ei tule käynnis-
tyä.
Moottori käynnis-
sä. Voimanotto
aktivoituna.
Kuljettaja
nousee ylös
istuimelta.
Moottorin
tulee pysähtyä.
Moottori käynnis-
sä. Irrota varoke. Katso 9:S. Moottorin tulee pysähtyä.

19
SUOMI FI
• Puhdista moottori harjalla ja/tai paineilmalla.
• Puhdista moottorin ilmanotto (9:T).
• Vesipesun jälkeen käynnistä moottori ja mah-
dollinen leikkuulaite poistaaksesi veden, joka
muuten tunkeutuu laakereihin ja voi aiheuttaa
vaurioita.
5 KUNNOSSAPITO
5.1 HUOLTO-OHJELMA
GGPn huolto-ohjelmaa on noudatettava ympäris-
tösyistä, jotta kone pysyy jatkuvasti hyvässä kun-
nossa ja että sen luotettavuus ja käyttöturvallisuus
säilyvät.
Valtuutetussa korjaamossa teetetty huolto takaa,
että työt suoritetaan ammattitaidolla ja siinä käyte-
tään vain alkuperäisiä varaosia.
5.2 VALMISTELUT
Kaikki huoltotyöt pitää suorittaa kone paikallaan
ja moottori pysäytettynä.
Estä koneen siirtyminen kiristämällä
seisontajarru.
Pysäytä moottori.
Estä moottorin tahaton käynnistys ir-
rottamalla sytytysjohdin ja poistamalla
avain lukosta.
5.3 RENGASPAINEET
Säädä rengaspaineet seuraavasti:
Edessä: 0,6 bar (9 psi).
Takana: 0,4 bar (6 psi).
5.4 MOOTTORIÖLJYN VAIHTO
Vaihda moottoriöljy ensimmäisen kerran 5 käyttö-
tunnin jälkeen ja sen jälkeen 50 käyttötunnin vä-
lein tai kerran kaudessa.
Vaihda öljy useammin, 25 käyttötunnin välein tai
vähintään kerran ajokaudella, jos moottoria kuor-
mitetaan paljon tai jos ympäristön lämpötila on
korkea.
Öljynsuodatin on vaihdettava 100 käyttötunnin vä-
lein.
Käytä öljyjä seuraavan taulukon mukaan.
Älä käytä öljyn lisäaineita.
Älä täytä liikaa öljyä. Se voi aiheuttaa moottorin
ylikuumentumisen.
Öljy on helpoin vaihtaa moottori lämpimänä.
Moottoriöljy voi olla erittäin kuumaa,
jos se tyhjennetään heti käytön jälkeen.
Anna moottorin jäähtyä muutaman mi-
nuutti ennen öljyn tyhjennystä.
1. Purista yhteen öljyntyhjennysletkun kiristin.
Käytä esim. siirtoleukapihtejä. Katso kuva
10:V.
2. Siirrä kiristintä 3-4 cm letkulla ja vedä tulppa ir-
ti.
3. Kerää öljy astiaan.
HUOM! Varo päästämästä öljyä kiilahih-
noille.
4. Toimita öljy keräyspisteeseen.
5. Asenna tyhjennystulppa paikalleen ja siirrä ki-
ristin takaisin tulpan kohdalle.
6. Irrota öljynmittapuikko ja täytä uutta öljyä.
Öljymäärä: 1,4 litraa
7. Kun olet täyttänyt öljyn, käynnistä moottori ja
anna sen käydä tyhjäkäynnillä 30 sekunnin
ajan.
8. Tarkasta esiintyykö öljyvuotoja.
9. Pysäytä moottori. Odota 30 sekuntia ja tarkasta
öljytaso, katso 4.2.
5.5 VOIMANSIIRTO, ÖLJY (4WD)
Hydraulisen voimansiirron öljy pitää tarkastaa,
säätää tai vaihtaa alla olevassa taulukossa annetuin
välein.
Öljytyyppi: Synteettinen öljy 5W-50
Öljymäärä vaihdettaessa noin 3,5 litraa.
5.5.1 Tarkastus - säätö
Katso “4.3”.
5.5.2 Tyhjennys
1. Aja koneella vaihtelevalla nopeudella 10-20
minuutin ajan, niin että vaihteistoöljy lämpe-
nee.
2. Aseta kone vaaka-asentoon.
3. Vedä ulos molemmat irtikytkentävivut kuvan 6
mukaan.
4. Aseta keräysastia taka-akselin ja etu-akselin al-
le.
5. Avaa öljysäiliö irrottamalla kansi. Katso 9:R.
Tyhjennystulppa avaamiseen saa käyt-
tää vain 3/8"-nelikulmioavainta. Muut
työkalut tuhoavat tulpan.
6. Irrota tyhjennystulppa taka-akselista. Puhdista
reikä ja käytä 3/8"-nelikulmioavainta. Katso
kuva 11.
Öljy SAE 10W-30
Laatuluokka SJ tai korkeamp
Toimenpide
1. kerta Sen jäl-
keen
Käyttötunnit
Tarkastus – tason säätö. - 50
Öljynvaihto. 5 200

20
SUOMI
FI
7. Irrota etuakselin 2 tyhjennystulppaa. Käytä 12
mm hylsyä. Anna öljyn valua ulos etuakselista
ja letkuista. Katso kuva 12.
8. Tarkasta, että etuakselin tyhjennystulppien tii-
visteet ovat ehjät. Katso kuva 12. Asenna tulpat.
Tiukkuus: 15-17 Nm.
Tyhjennystulppa vaurioituu, jos se tiu-
kataan yli 5 Nm.
9. Tarkasta, että taka-akselin tyhjennystulpan tii-
viste on ehjä. Katso kuva 11:Y. Asenna paikal-
leen. Tiukkaa Tthjennystulppa 5 Nm
tiukkuuteen.
10.Ime öljy säiliön syvemmästä osasta öljyimuril-
la. Katso kuva 13.
11.Hävitä käytetty öljy paikallisten määräysten
mukaisesti.
5.5.3 Täyttö
Moottoria ei saa koskaan käyttää, kun
taempi sulkuventtiili on sisääntyönnet-
tynä ja etumainen sulkuventtiili on
ulosvedettynä.
Etuakselin tiivisteen vaurioituvat.
1.Täytä öljysäiliö uudella öljyllä.
Jos moottoria käytetään sisätiloissa, pa-
koputkeen pitää liittää pakokaasuimu-
ri.
2. Tarkasta, että taka-akselin sulkuventtiili on
ulosvedettynä.
3. Käynnistä moottori. Moottorin käynnistyessä
etuakselin sulkuventtiili painuu sisään auto-
maattisesti.
4. Vedä ulos etuakselin sulkuventtiili.
Huomautus! Öljy imeytyy järjestelmään
erittäin nopeasti. Huolehdi siitä, että säiliö
on koko aja täynnä eikä järjestelmään pääse
ilmaa.
5. Lukitse käyttöpoljin eteenajoasentoon esim.
puukiilalla. Katso kuva 14. Täytä öljysäiliö uu-
della öljyllä.
6. Käytä konetta eteenpäin minuutin ajan.
7. Poista puukiila ja aseta käyttöpoljin taakseajo-
asentoon. Täytä edelleen uutta öljyä.
8. Käytä konetta taaksepäin minuutin ajan.
9. Vaihda ajosuuntaa minuutin välein ja lisää öl-
jyä, kunnes säiliössä ei näy kuplia.
10.Pysäytä moottori, asenna öljysäiliön kansi ja
sulje konepelti.
11.Koekäytä muutaman minuutin ajan ja säädä säi-
liön öljytaso.
5.6 HIHNAVOIMANSIIRROT
Tarkasta 5 tunnin välein, että kaikki hihnat ehjiä.
5.7 OHJAUS
Tarkasta/säädä ohjaus ensimmäisen kerran 5 käyt-
tötunnin jälkeen ja sen jälkeen 100 käyttötunnin
välein.
5.7.1 Tarkastus
Kääntele ohjauspyörää oikealle ja vasemmalle.
Ohjausketjuissa ei saa tuntua mekaanista välystä.
5.7.2 Säätö
Säädä ohjausketjut tarvittaessa seuraavasti:
1. Aseta kone suoraanajoasentoon.
2. Säädä ohjausketjut keskinivelen alla olevilla
muttereilla. Katso kuva 16.
3. Kiristä molempia muttereita yhtä paljon niin,
että välys häviää.
4. Aja koneella suoraan eteenpäin ja varmista, et-
tei ohjauspyörän asento ole muuttunut.
5. Jos ohjauspyörä on vinossa, löysää yhtä mutte-
ria ja kiristä toista.
Älä kiristä ohjausketjuja liikaa. Ohjaus muuttuu
jäykäksi ja ketjujen kuluminen lisääntyy.
5.8 AKKU
Silmiin tai iholle päästessään akkuhap-
po voi aiheuttaa vakavia vammoja. Jos
happoa joutuu iholle, huuhtele runsaal-
la vedellä ja ota yhteys lääkäriin.
Akku on venttiilisäädelty malli, jonka nimellisjän-
nite on 12 volttia. Akkunestettä ei tarvitse eikä voi
tarkastaa eikä täyttää. Ainoa huolto on lataus esim.
pitkän varastoinnin jälkeen.
Akku pitää ladata täyteen ennen ensim-
mäistä käyttökertaa. Akku tulee säilyt-
tää täyteen ladattuna. Jos akku
säilytetään tyhjänä, siihen voi tulla va-
kavia vaurioita.
5.8.1 Lataus generaattorilla
Akku voidaan ladata myös moottorin generaatto-
rilla seuraavasti:
1. Asenna akku koneeseen kuvatulla tavalla.
2. Aja kone ulos tai käytä pakokaasuimuria.
3. Käynnistä moottori käyttöohjeen ohjeiden mu-
kaan.
4. Käytä moottoria 45 minuutin ajan.
5. Pysäytä moottori. Akku on nyt täyteen ladattu.
5.8.2 Lataus akkulaturilla
Akun lataukseen saa käyttää vain vakiojännitelatu-
ria.
Vakiojännitelatureita saat valtuutetuilta GGP-jäl-
leenmyyjiltä.
Akku saattaa vaurioitua, jos sitä ladataan ta-
vallisella akkulaturilla.
