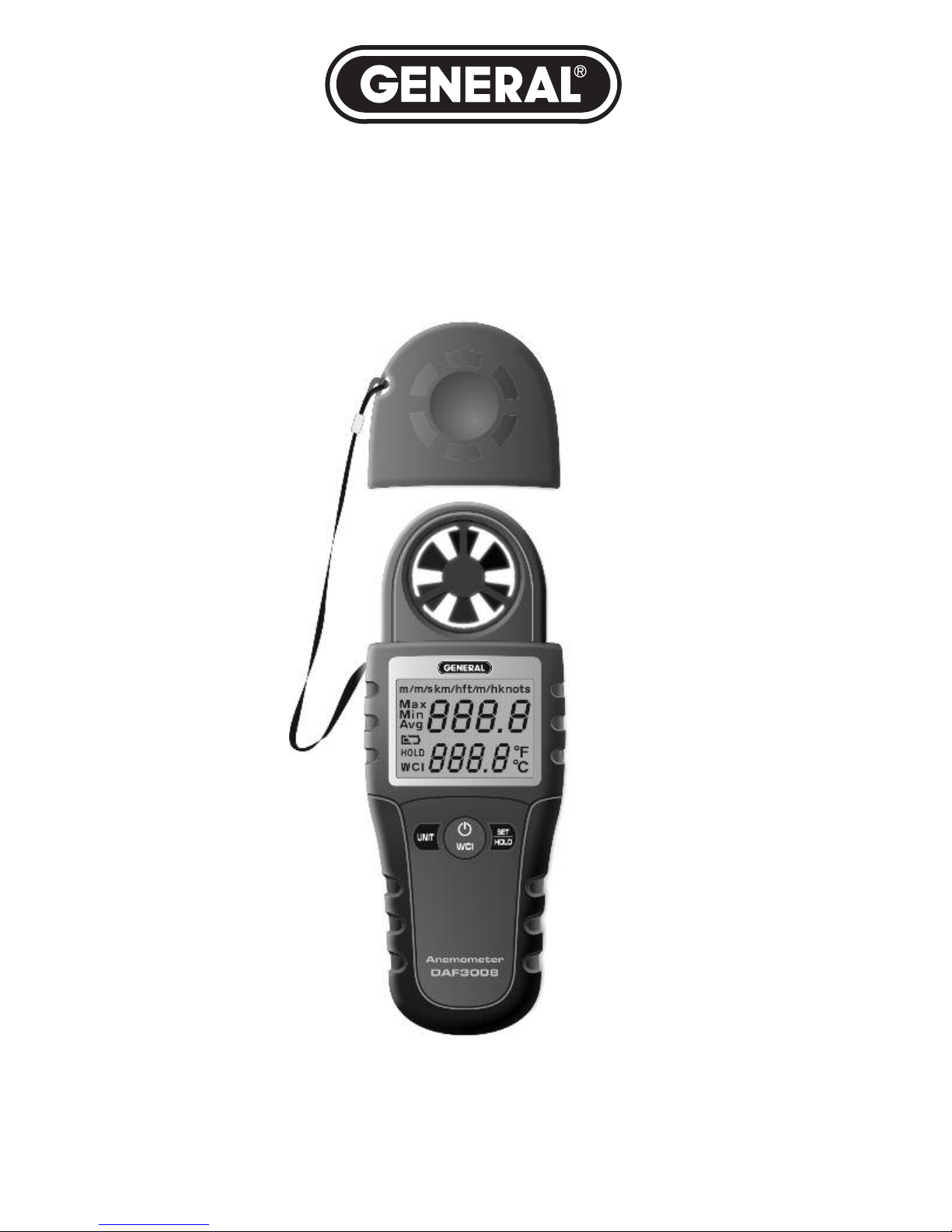

General DAF3008 User manual

MINI DIGITAL ANEMOMETER
WITH WIND CHILL
USER’S MANUAL
DAF3008
Please read this manual carefully and thoroughly before using this product.

TABLE OF CONTENTS
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Key Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 –3
What’s In the Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 –4
Setup Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Activate Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 –7
Measuring Real-time Air Speeds . . . . . . . . . . . . . . . . . . 4 –6
Displaying Maximum, Minimum and Average Speeds . . . . . 6
Calculating Wind Chill Index . . . . . . . . . . . . . . . . . . . . . . . . . 6
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Maintenance Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Return for Repair Policy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Manual del Usuario en Español . . . . . . . . . . . . . . . . . . . . . . 10 – 18
Manuel de L'utilisateur en Français . . . . . . . . . . . . . . . . . . . 19 – 28
INTRODUCTION
Thank you for purchasing General Tools & Instruments’ DAF3008 Mini Digital
Anemometer with Wind Chill. Please read this user’s manual carefully and
thoroughly before using the product.
The DAF3008 is an inexpensive one-piece vane anemometer that can
accurately measure airflow speeds outdoors, in ducts, and at input and output
grilles of HVAC/R systems. In addition, its ability to measure wind chill makes
this anemometer invaluable to cold-weather sportsmen such as winter
campers, mountaineers and skiers.
KEY FEATURES
• Six available air speed units: ft./min, mph, m/sec, m/min, km/hr, knots
• Also displays temperature and wind chill index in °C or °F
• Calculates Min, Max and Avg air speed values during measurement
sessions up to 5 minutes long
2

• Large backlit LCD • Data hold button
• 5-minute Auto Power Off
• Small and light enough for one-handed operation
• Includes battery and wrist strap
• C and RoHS approved • 1 year limited warranty
WHAT’S IN THE PACKAGE
The anemometer comes in a blister pack along with a “CR2032” battery and
this user’s manual.
PRODUCT OVERVIEW
Fig. 1 at right shows all controls,
indicators and physical structures of
the anemometer, as well as the
location of the battery compartment.
Fig. 2 at the top of the following
page shows all possible indications
on the unit’s LCD.
A. Vane and sensor protection cap
B. Vane
C. Temperature sensor
D. LCD
. UNIT multi-function button. Used
during selection of air speed and
temperature units
F. /WCI button. Powers unit on
and off. Also used to display Wind
Chill Index (WCI)
G. SET/HOLD multi-function button.
Used to “freeze” a reading and
during selection of air speed and
temperature units
H. Wrist strap
I. Battery compartment (on back)
3
Fig. 1. The controls, indicators and
physical structures of the DAF3008
H

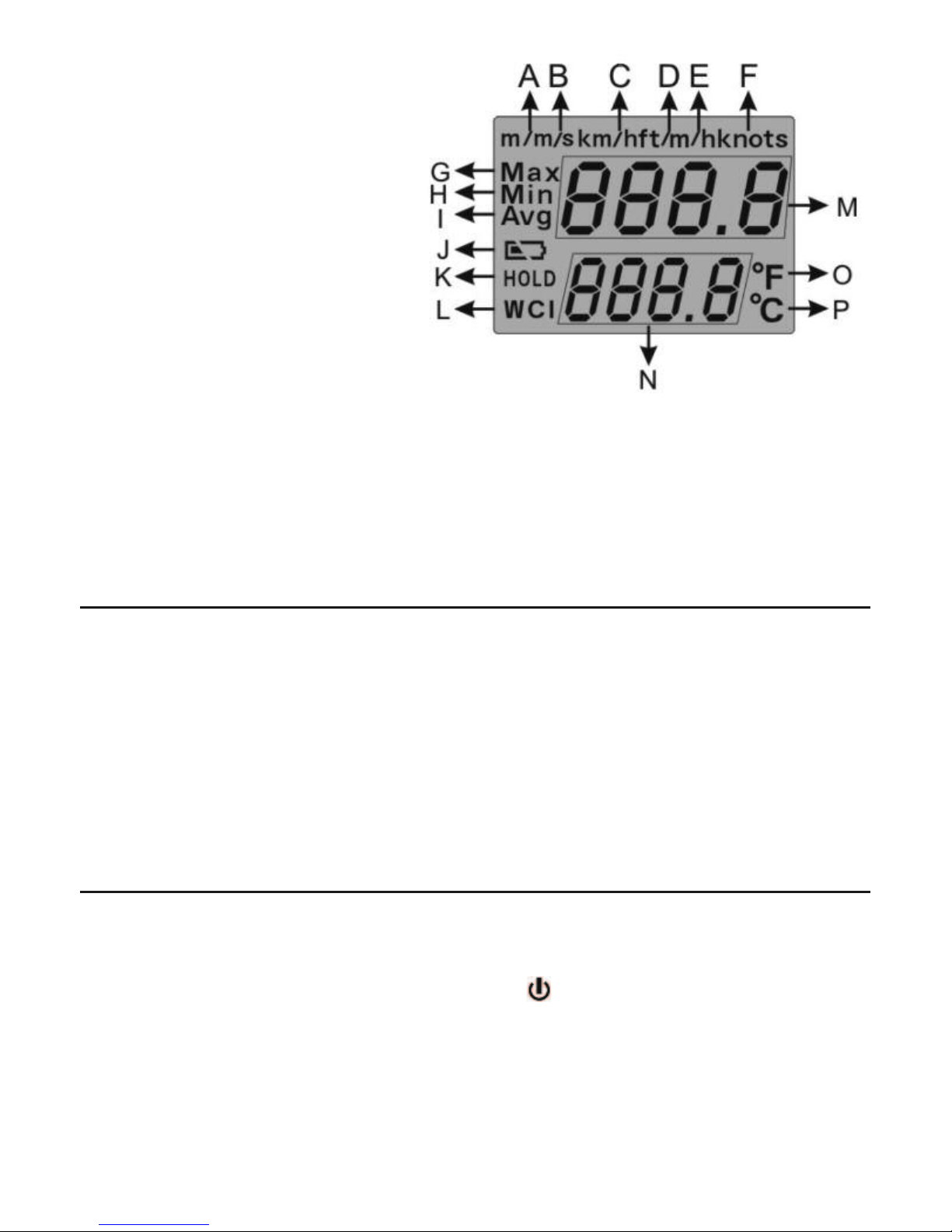

Fig. 2. All possible display
indications
A. Air speed unit: m/min
B. Air speed unit: m/s
C. Air speed unit: km/h
D. Air speed unit: ft/min (fpm)
. Air speed unit: m/h (mph)
F. Air speed unit: knots
G. Maximum air speed indication
H. Minimum air speed indication
I. Average air speed indication
J. Low battery icon
K. Reading hold indication L. Wind chill indication
M. Air speed reading N. Temperature reading
O. °F indicator P. °C indicator
SETUP INSTRUCTIONS
ACTIVATE BATTERY
1. Turn the anemometer over and use a coin to open the battery
compartment at the bottom of the unit.
2. Remove the activation tab under the pre-installed “CR2032” battery.
3. Replace the battery compartment cover and hand-tighten it with the coin.
Complete Setup by carefully removing the plastic film protecting the LCD.
OPERATING INSTRUCTIONS
MEASURING REAL-TIME AIR SPEEDS
To power on the DAF3008, briefly press the /WCI button. The LCD will
illuminate with the backlight on and the unit will automatically enter real-time
measurement mode. The backlight will turn off after 15 seconds if no front-
panel button is pushed. Pushing any button begins another 15 seconds of
backlight.
4

To power off the DAF3008, press and hold the /WCI button for at least
3 seconds.
To make a measurement, turn the vane at the top of the unit perpendicular to
the source of air or wind. Allow a few seconds for the reading to stabilize. It
makes no difference whether the front of back of the vane faces the wind or air
flow. The measured air speed value will appear on the upper readout of the LCD
(Fig. 2, Callout M).
The DAF3008’s default air speed unit is ft/min
(fpm). To change the air speed unit, press the
UNIT button once. On the top line of the LCD,
ft/min will begin flashing. Then press the
SET/HOLD button as many times as necessary
until the desired air speed unit appears,
flashing, on the top line. The figure at right
shows the six available air speed units in their
selection sequence.
To save the selected air speed unit, press the
UNIT button twice. The label of the selected unit will stop flashing and the
anemometer will resume operating in real-time measurement mode.
The DAF3008 will “remember” the air speed unit in use when it powers off and
will resume using that unit upon restart. So if you always use fpm, you need not
perform the above procedure. And if you always use the same air speed unit
other than fpm, you need only perform the above procedure once—until the
next battery replacement.
The DAF3008 also measures ambient temperature for display on the LCD’s
lower readout (Fig. 2, Callout N). The DAF3008’s default temperature unit is °F.
To change the temperature unit, press the UNIT button twice. In the bottom
right corner of the LCD, °F will begin flashing. To switch to °C, press the
SET/HOLD button. °C will replace °F, flashing. To save °C as the temperature
unit, press the UNIT button. °C will stop flashing.
To hold any reading (“freeze” the display), press and hold the SET/HOLD
button for at least 3 seconds. To release the hold and resume displaying real-
time values, press the button again. This function is very useful for making
measurements in low light or when the source of air or wind is above your
head, below your knees, or around a corner. You can make a measurement,
hold it, and then read the display up to 5 minutes later after re-positioning the
LCD at eye level.
5

Why do you have only 5 minutes? To extend battery life, the DAF3008
automatically powers itself off following any 5-minute period in which no front-
panel button is pressed.
DISPLAYING MAXIMUM, MINIMUM AND AVERAGE SPEEDS
The DAF3008 keeps track of the maximum and minimum (fastest and slowest)
and average air speed values recorded during a measurement “session”—the
time during which you measure speeds at multiple locations and/or speeds of
multiple devices. The session begins when you power on the DAF3008; it
typically ends 5 minutes after you finish making measurements with the
activation of the Auto Power Off (APO) function.
The value of being able to quickly determine the fastest and slowest fans of a
group, or the average of a group of fans, should be obvious.
To display the maximum, minimum or average
air speed during a measurement session, briefly
press (but do not hold) the SET/HOLD button as
many times as necessary until the label of the
desired value (Max, Min or Avg) appears at the
left of the LCD (Fig. 2, Callouts G through I). The
figure at right shows the three available session
parameters in their selection sequence relative to
real-time measurement mode.
CALCULATING WIND CHILL INDEX
The DAF3008 can calculate the Wind Chill Index (WCI) using a complex formula
that takes into account its measurements of air speed and ambient
temperature. To display the Wind Chill Index, briefly press (but do not hold)
the /WCI button. The calculated wind chill value will replace ambient
temperature on the lower readout and the text WCI will appear in the lower left
corner of the LCD.
To resume showing ambient temperature on the lower readout, press the
/WCI button again. WCI will disappear from the LCD.
Note: WCI values are invalid at wind speeds below 3 mph (264 fpm or
1.34 m/s).
6

SPECIFICATIONS
Air Speed Measurement Range 80 to 5910 fpm, 0.9 to 67 mph, 0.4 to
30 m/s, 24 to 1801 m/m, 1.4 to 108 km/hr,
0.8 to 58.3 knots
Air Speed Measurement Accuracy ±(3% of full-scale value + 40 fpm),
±(3% of full-scale value + 0.46 mph),
±(3% of full-scale value + 0.2 m/s),
±(3% of full-scale value + 12.2 m/m),
±(3% of full-scale value + 0.73 km/hr),
±(3% of full-scale value + 0.39 knots)
Air Speed Measurement 1 fpm, 0.1 mph, 0.1 m/s, 0.1 m/m,
Resolutions 0.1 km/hr, 0.1 knots
Temperature Measurement Range 32° to 115°F (0° to 46°C)
Temperature Measurement ±(1.8°F (±1°C) + 2% of reading) from
Accuracy/Resolution 32° to 104°F (0° to 40°C); ±(3.6°F (±2°C)
+ 3% of reading), typical,
from 104° to 115°F (40° to 46°C)/ 0.1°
Response Time <2 seconds for air speed
Display Size 1.34 x 0.94 in. (34 x 24mm)
Auto Power Off Trigger 5 minutes of front-panel inactivity
Backlight Duration 15 seconds (without front-panel activity)
Current Consumption <3 mA with backlight off,
<10 mA with backlight on
Operating Temperature 32° to 115°F (0° to 46°C) @ <95%RH
Storage Temperature -22° to 140°F (-30° to 60°C) @ <85%RH
(without battery)
Dimensions 5.83 x 2.08 x 0.87 in. (148 x 53 x 22mm)
Weight (without battery) 2.8 oz. (79g)
Power Source (1) “CR2032” battery (included)
7

MAINTENANCE TIPS
When the icon appears in the lower left corner of the LCD, it’s time to
change the anemometer’s “CR2032” battery (although measurements will
remain valid for several hours after the icon first appears). To change the
battery, follow the Setup Instructions on p. 4.
Remove the battery if you do not expect to use the DAF3008 for an extended
period of time (months or years).
Replace the vane and sensor protection cap (Fig. 1, Callout A) following each
measurement session.
Do not drop or disassemble the unit or immerse it in water.
Do not operate the anemometer:
• Near a magnet
• Near equipment like arc welders and induction heaters that generate an
electromagnetic field
• In environments full of water vapor, dust or static electricity
To clean the housing or LCD, use a dry or damp cloth. Avoid using chemical
cleaners.
8

WARRANTY INFORMATION
General Tools & Instruments’ (General’s) DAF3008 Mini Digital Anemometer
with Wind Chill is warranted to the original purchaser to be free from defects
in material and workmanship for a period of one year. Subject to certain
restrictions, General will repair or replace this instrument if, after examination,
the company determines it to be defective in material or workmanship. The
warranty period begins on the date of purchase. You are encouraged to register
your product online. General will extend your warranty an additional 60 days if
you register at www.generaltools.com/ProductRegistry.
This limited warranty does not apply to damages that General determines to be
from an attempted repair by non-authorized personnel or misuse, alterations,
normal wear and tear, or accidental damage. The defective unit must be
returned to General Tools & Instruments or to a General-authorized service
center, freight prepaid and insured.
Acceptance of the exclusive repair and replacement remedies described herein
is a condition of the contract for purchase of this product. In no event shall
General be liable for any incidental, special, consequential or punitive damages,
or for any cost, attorneys’ fees, expenses, or losses alleged to be a
consequence of any damage due to failure of, or defect in any product
including, but not limited to, any claims for loss of profits.
Register now at www.generaltools.com/ProductRegistry to receive a 60-day
extension to your warranty.
RETURN FOR REPAIR POLICY
very effort has been made to provide you with a reliable product of superior
quality. However, in the event your instrument requires repair, please contact
our Customer Service to obtain an RGA (Return Goods Authorization) number
before forwarding the unit via prepaid freight to the attention of our Service
Center at this address:
General Tools & Instruments
80 White Street
New York, NY 10013
212-431-6100
Remember to include a copy of your proof of purchase, your return address,
and your phone number and/or e-mail address.
9

10

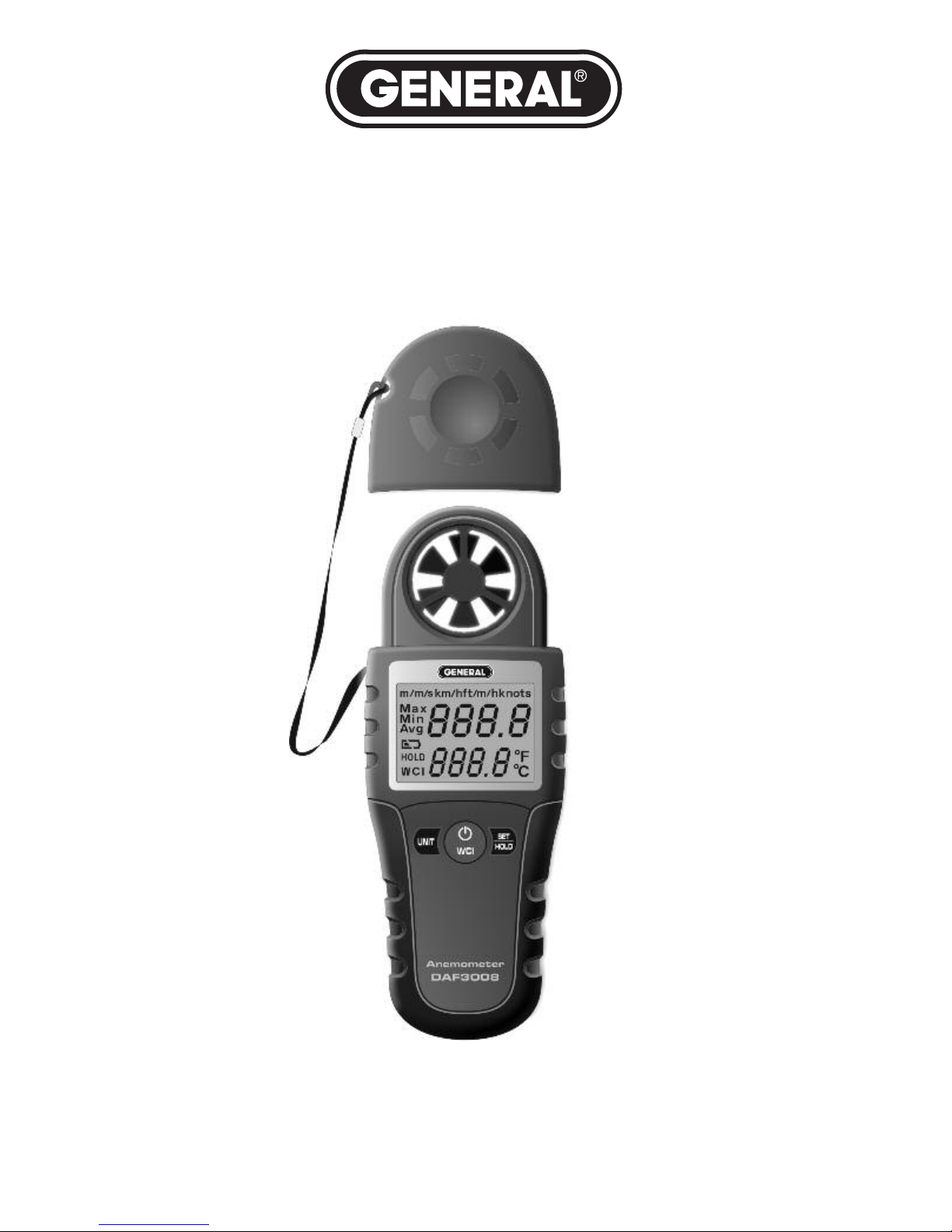

MINI ANEMÓMETRO DIGITAL
CON SENSACIÓN TÉRMICA
MANUAL DEL USUARIO
DAF3008
Lea cuidadosamente todo este manual antes de usar este producto.

11
ÍNDICE
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Características principales . . . . . . . . . . . . . . . . . . . . . . . . . . 11 – 12
Contenido de la caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Descripción general del producto . . . . . . . . . . . . . . . . . . . . 12 – 13
Instrucciones de preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Activación de la batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . 14 – 16
Medición de velocidad de aire en tiempo real . . . . . . 14 – 15
Medición de velocidad máxima, mínima y promedio . . . . . 15
Cálculo el indice de la sensación térmica . . . . . . . . . . . . . 16
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 – 17
Consejos de mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Información de la garantía . . . . . . . . . . . . . . . . . . . . . . . . . . 17 – 18
Política de devolución para reparaciones . . . . . . . . . . . . . . . . . . 18
INTRODUCCIÓN
Gracias por comprar el mini anemómetro digital con sensación térmica
DAF3008 de General Tools & Instruments. Lea cuidadosamente todo este
manual del usuario antes de usar el producto.
l DAF3008 es un económico anemómetro a turbina, de una sola pieza, que
puede medir con precisión la velocidad del flujo de aire en exteriores,
conductos y en las rejillas de entrada y salida de sistemas de climatización.
Además, su habilidad para medir sensación térmica hace que este anemómetro
sea extremadamente útil para aficionados a deportes de climas fríos como
campamentos de invierno, alpinistas y esquiadores.
CARACTERÍSTICAS PRINCIPALES
• Seis unidades disponibles de velocidad de aire: pies/min, mph, m/s, m/min,
km/h, nudos
• También mide temperatura y sensación térmica en °C o °F
• Calcula la velocidad mín., máx. y promedio del aire durante sesiones de
medición de hasta 5 minutos.

12
• Pantalla LCD grande e iluminada • Botón de almacenamiento de datos
• Apagado automático luego de 5 minutos
• Suficientemente pequeño y liviano para usar con una sola mano
• Incluye batería y correa para la muñeca
• Aprobado por C y RoHS • Garantía limitada de 1 año
CONTENIDO DE LA CAJA
l anemómetro viene en un blíster con una batería “CR2032” y su manual de
usuario.
DESCRIPCIÓN GENERAL DEL PRODUCTO
La Fig. 1 de la derecha muestra todos los controles, indicadores y
características físicas del anemómetro, junto con la ubicación del
compartimiento para la batería. La Fig. 2 arriba de la página siguiente muestra
todas las indicaciones posibles de la pantalla de la unidad.
A. Tapa protectora de la turbina y el sensor
B. Turbina
C. Sensor de temperatura
D. Pantalla LCD
. Botón multifunción UNIT. Se usa
para la selección de unidades para la
velocidad de aire y la temperatura
F. Botón /WCI. nciende y apaga la
unidad. También se usa para mostrar
el índice de sensación térmica (WCI).
G. Botón multifunción SET/HOLD. Se
usa para “congelar” una lectura y
durante la selección de unidades
de velocidad de aire y de
temperatura.
H. Correa para la muñeca
I. Compartimiento de la batería
(en la parte de atrás)
H
Fig. 1. Controles, indicadores y
características físicas del DAF3008

Fig. 2. Todas las indicaciones
posibles de la pantalla
A. Unidad de velocidad de aire: m/min
B. Unidad de velocidad de aire: m/s
C. Unidad de velocidad de aire: km/h
D. Unidad de velocidad de aire: pies/min
(fpm)
. Unidad de velocidad de aire: millas/h
(mph)
F. Unidad de velocidad de aire: nudos
G. Indicación de velocidad máxima del aire
H. Indicación de velocidad mínima del aire
I. Indicación de velocidad promedio del aire
J. Icono de batería baja
K. Indicador de congelamiento de la lectura
L. Indicador de sensación térmica
M. Lectura de la velocidad de aire
N. Lectura de la temperatura
O. Indicador de °F
P. Indicador de °C
INSTRUCCIONES DE PREPARACIÓN
ACTIVACIÓN DE LA BATERÍA
1. Dé vuelta el anemómetro y use una moneda para abrir el compartimiento de
la batería en la parte de abajo de la unidad.
2. Remueva la pestaña de activación que está debajo de la batería “CR2032”
que viene instalada.
3. Vuelva a colocar la tapa del compartimiento de la batería y ajústela con una
moneda.
Complete la preparación removiendo cuidadosamente la cubierta plástica de
protección de la pantalla LCD.
13
Fig. 1. Controles, indicadores y
características físicas del DAF3008

INSTRUCCIONES DE OPERACIÓN
MEDICIÓN DE VELOCIDAD DE AIRE EN TIEMPO REAL
Para encender el DAF3008, presione levemente el botón /WCI. La pantalla
se iluminará y la unidad entrará automáticamente en el modo de medición en
tiempo real. La iluminación de la pantalla se apagará luego de 15 segundos si
no se presiona ningún botón del panel delantero. l presionar cualquier botón
dispara otros 15 segundos de iluminación de la pantalla.
Para apagar el DAF3008, mantenga presionado el botón /WCI durante
3 segundos.
Para realizar una medición, coloque la turbina de la parte de arriba de la
unidad perpendicular a la fuente de aire o al viento. spere unos segundos
hasta que la lectura se estabilice. No hay ninguna diferencia en enfrentar la
parte de adelante o la de atrás de la turbina contra la corriente de aire. l valor
de la velocidad de aire medido aparecerá en la parte superior de la pantalla.
(Fig. 2, leyenda M).
La unidad de medición por defecto de la
velocidad de aire del DAF3008 son pies/min
(fpm). Para cambiar la unidad de velocidad
de aire, presione una vez el botón UNIT. ft/min
comenzará a parpadear en la parte superior de
la pantalla. Luego presione el botón SET/HOLD
las veces que sea necesario hasta que la unidad
deseada aparezca parpadeando en la parte
superior de la pantalla. La figura a la derecha
muestra las seis unidades disponibles de
velocidad de aire y su secuencia de selección.
Para guardar la unidad de velocidad de aire seleccionada, presione dos veces
el botón UNIT. l indicador de la unidad seleccionada dejará de parpadear y el
anemómetro continuará realizando mediciones en tiempo real.
l DAF3008 “recordará” la unidad seleccionada al apagarlo y continuará
utilizando esa unidad cuando se encienda. Si desea utilizar siempre fpm, no
necesita realizar el procedimiento anterior. Y si usted usa siempre la misma
unidad de velocidad de aire que no sea fpm, necesitará realizar el
procedimiento anterior una sola vez, hasta que tenga que reemplazar la
batería.
14

l DAF3008 también mide la temperatura ambiente para mostrarla en la parte
inferior de la pantalla (Fig. 2, leyenda N). La unidad de temperatura por defecto
del DAF3008 es °F. Para cambiar la unidad de temperatura, presione dos
veces el botón UNIT. °F comenzará a parpadear en el extremo inferior derecho
de la pantalla. Para cambiar a °C, presione el botón SET/HOLD. °C reemplazará
a °F, parpadeando. Para guardar °C como unidad de temperatura, presione el
botón UNIT. ntonces °C dejará de parpadear.
Para detener (“congelar”) cualquier lectura en la pantalla, mantenga
presionado el botón SET/HOLD durante 3 segundos. Para liberar la pantalla y
volver a obtener mediciones en tiempo real, presione nuevamente el botón. sta
función es muy útil para hacer mediciones en lugares con poca iluminación o
cuando la fuente de aire o viento está muy alto, por debajo de sus rodillas o a la
vuelta de una esquina. Puede hacer la medición, congelarla, y luego leer la
pantalla hasta 5 minutos después, acercando la pantalla a sus ojos.
¿Por qué solamente 5 minutos? Para extender la vida de la batería, el DAF3008
se apagará automáticamente después de 5 minutos de no presionar alguno de
los botones del panel frontal.
MEDICIÓN DE VELOCIDAD MÁXIMA, MÍNIMA Y PROMEDIO
l DAF3008 registra las velocidades máxima, mínima y promedio del aire
registradas durante una "sesión" de medición (el tiempo en el cual mide la
velocidad en varios lugares y/o las velocidades de varios dispositivos). La
sesión comienza cuando enciende el DAF3008 y termina típicamente 5 minutos
después de realizar las mediciones, con la activación de la función de apagado
automático (APO).
Las ventajas de poder determinar rápidamente cuál es el ventilador más rápido
de un grupo, o el promedio del grupo, son obvias.
Para ver la velocidad de aire máxima, mínima o promedio durante una
sesión de medición, presione levemente (sin
mantener presionado) el botón SET/HOLD las
veces que sea necesario hasta que aparezca la
indicación del valor deseado (Max, Min o Avg)
en la parte izquierda de la pantalla (Fig. 2,
leyendas G a I). La figura a la derecha muestra
los tres parámetros disponibles de la sesión y
su secuencia de selección en relación con las
mediciones en tiempo real.
15

CÁLCULO EL INDICE DE LA SENSACIÓN TÉRMICA
l DAF3008 puede calcular el índice de sensación térmica (WCI) usando una
fórmula compleja que tiene en cuenta sus mediciones de velocidad de aire y
temperatura ambiente. Para ver la sensación térmica, presione levemente
(sin mantener presionado) el botón /WCI.
l valor calculado de sensación térmica reemplazará a la temperatura ambiente
en la parte inferior de la pantalla y aparecerá el texto WCI en el extremo inferior
izquierdo de la pantalla.
Para volver a ver la temperatura ambiente en la parte inferior de la pantalla,
presione nuevamente el botón /WCI. WCI desaparecerá de la pantalla.
Nota: Los valores de WCI no son válidos para velocidades del aire por debajo de
3 mph (264 fpm o 1,34 m/s).
ESPECIFICACIONES
Rango de medición de velocidad de aire 80 a 5910 fpm, 0,9 a 67 mph, 0,4 a 30 m/s,
24 a 1801 m/min, 1,4 a 108 km/h, 0,8 a 58,3
nudos
Precisión de la medición de ±(3% del valor a plena escala + 40 fpm),
velocidad de aire ±(3% del valor a plena escala + 0,46 mph),
±(3% del valor a plena escala + 0,2 m/s),
±(3% del valor a plena escala + 12,2 m/min),
±(3% del valor a plena escala + 0,73 km/h),
±(3% del valor a plena escala + 0,39 nudos)
Resoluciones de la medición de 1 fpm, 0,1 mph, 0,1 m/s, 0,1 m/min, 0,1 km/h,
velocidad de aire 0,1 nudos
Rango de medición de temperatura 32 a 115 °F (0 a 46 °C)
Medición de temperatura ±(1 °C (1,8 °F) + 2% de la medición) desde
precisión/resolución 0 a 40 °C (32 a 104 °F); ±(2 °C (±3,6 °F)
+ 3% de la medición), típico,
desde 40 a 46 °C (104 a 115 °F)/0,1 °
Tiempo de respuesta <2 segundos para velocidad del aire
Tamaño de pantalla 1,34 x 0,94 pulgadas (34 x 24 mm)
Apagado automático 5 minutos de inactividad en el panel frontal
Duración de la iluminación 15 segundos (sin actividad en el panel frontal)
16

Consumo de corriente <3 mA con iluminación apagada,
<10 mA con iluminación encendida
Temperatura de funcionamiento 32 a 104 °F (0 a 40 °C) @ <95%RH
Temperatura de almacenamiento (sin batería) -22 a 140 °F (-30 a 60 °C) @ <85%RH
Dimensiones 5,83 in. x 2,08 in. x 0,87 in.
(148 x 53 x 22 mm)
Peso (sin batería) 2,8 oz. (79 g)
Alimentación (1) batería “CR2032” (incluida)
CONSEJOS DE MANTENIMIENTO
Cuando aparece el ícono en el extremo inferior izquierdo de la pantalla
hay que cambiar la batería “CR2032” del anemómetro (sin embargo podrá
seguir haciendo mediciones por varias horas después de que aparezca este
ícono por primera vez). Para cambiar la batería, siga las instrucciones de
preparación de la página 13.
Remueva la batería si no piensa usar el DAF3008 durante mucho tiempo
(meses o años).
Vuelva a colocar la tapa de protección de la turbina y el sensor (Fig. 1,
leyenda A) luego de cada sesión de mediciones.
No deje caer ni desarme la unidad, ni la sumerja en el agua.
No use el anemómetro:
• Cerca de un imán
• Cerca de equipos como soldadoras de arco y calentadores de inducción
que generen un campo electromagnético
• n ambientes llenos de vapor de agua, polvo o electricidad estática
Para limpiar la pantalla, use un trapo seco o húmedo. No use limpiadores
químicos.
INFORMACIÓN DE GARANTÍA
l mini anemómetro digital con sensación térmica DAF3008 de General Tools &
Instruments (General) está garantizado para el comprador original contra
defectos de material y de mano de obra durante un año. Sujeto a ciertas
restricciones, General reparará o reemplazará este instrumento si, tras una
17

revisión, nuestra empresa determina que presenta desperfectos materiales o
de mano de obra. l período de garantía comienza en la fecha de compra. Le
recomendamos registrar su producto en-línea, General extenderá su garantía
60 días más si se registra en www.generaltools.com/ProductRegistry.
sta garantía limitada no cubre daños que General identifique como el
resultado de un intento de reparación por parte de personal no autorizado, uso
indebido, alteraciones, desgaste normal o daño accidental. La unidad
defectuosa debe retornarse a General Tools & Instruments o a un centro de
servicio autorizado de General con los gastos de envío y seguro cubiertos.
l aceptar las alternativas exclusivas de reparación y reemplazo descritas en
este documento son una condición del contrato de compra de este producto.
n ningún caso General se hará responsable por ningún daño indirecto,
especial, incidental o punitivo, o por ningún costo, gastos legales, gastos
generales o pérdidas causados por cualquier daño o defecto en cualquier
producto, incluyendo sin limitación, cualquier reclamo por lucro cesante.
Regístrese ya en www.generaltools.com/ProductRegistry para recibir una
extensión de 60 días en su garantía.
POLÍTICA DE DEVOLUCIÓN PARA REPARACIÓN
Se han hecho todos los esfuerzos para proporcionarle un producto confiable de
excelente calidad. Sin embargo, si necesitara reparar su equipo, por favor,
póngase en contacto con nuestro Servicio de atención al cliente para obtener
un número de RGA (Autorización de devolución de mercancía) antes de enviar
la unidad utilizando un servicio de transportación prepagado a nuestro Centro
de Servicios a la siguiente dirección:
General Tools & Instruments
80 White Street
New York, NY 10013
212-431-6100
Recuerde incluir una copia de su comprobante de compra, su dirección de
devolución, y su número telefónico y/o dirección de correo electrónico.
18

19
MINI ANÉMOMÈTRE NUMÉRIQUE
AVEC REFROIDISSEMENT ÉOLIEN
MANUEL DE L’UTILISATEUR
DAF3008
Veuillez lire l'ensemble de ce manuel avec soin avant d'utiliser ce produit.

TABLE DES MATIÈRES
Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Principales caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 – 21
u'est-ce qu'il y a dans l'ensemble . . . . . . . . . . . . . . . . . . . . . . . . . 21
Présentation du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 – 22
Instructions de la configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Activer la pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instructions de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . 23 – 25
Mesurer les vitesses d'air en temps réel . . . . . . . . . . . . . . 23 – 24
Afficher les vitesses maximum, minimum et moyennes . . 24 – 25
Calculer l'index de refroidissement éolien . . . . . . . . . . . . . . . . . 25
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 – 26
Trucs pour l'entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Renseignements concernant la garantie . . . . . . . . . . . . . . . . . . . . . 27
Politique du retour pour la réparation . . . . . . . . . . . . . . . . . . . . . . . 27
PRÉSENTATION
Merci d'avoir acheté le mini anémomètre numérique avec refroidisseur éolien
DAF3008 de General Tools & Instruments. Veuillez lire attentivement ce manuel
de l'utilisateur avant d'utiliser l"instrument.
Le DAF3008 est un anémomètre économique avec aile venant en un seul
morceau qui peut mesurer avec précision les vitesses du flux d'air à l'extérieur,
dans les conduits et à l'entrée et à la sortie des grilles de systèmes CVCA/R. De
plus, sa capacité à mesurer le refroidissement éolien fait de cet instrument un
appareil indispensable pour les sportifs par temps froids, comme les campeurs
d'hiver, les alpinistes et les skieurs.
CARACTÉRISTIQUES PRINCIPALES
• Six unités de vitesse d'air disponibles : pi/min, mi/h, m/sec, m/min, km/h,
nœuds
• Affiche également la température et l'index de refroidissement éolien en °C
ou °F
20
