Inhalt
Verwendungszweck...............................6
Allgemeine Beschreibung ....................7
Lieferumfang ........................................7
Funktionsbeschreibung........................7
Übersicht..............................................7
Schutzeinrichtungen.............................8
Technische Daten .................................. 8
Bildzeichen/Symbole.............................9
Bildzeichen auf dem Gerät...................9
Symbole in der Anleitung ...................10
Sicherheitshinweise............................10
Inbetriebnahme....................................15
Gri󰀨holm montieren............................ 15
Grasfangkorb montieren/leeren .........16
Mulchkit..............................................16
Seitlicher Grasauswurf.......................16
Ladevorgang ......................................17
Motoröl einfüllen und Ölstand
kontrollieren........................................18
Benzin einfüllen..................................18
Schnitthöhe einstellen........................19
Vorderräder einstellen........................ 19
Bedienung............................................19
Motor starten und stoppen .................19
Mähen ................................................20
Arbeitshinweise..................................20
Füllstandsanzeige ..............................20
Reinigung und Wartung......................20
Reinigung und allgemeine
Wartungsarbeiten............................... 21
Luftlter austauschen ........................21
Zündkerze wechseln/einstellen .........21
Motoröl wechseln ...............................22
Bowdenzug einstellen ........................22
Messer schleifen / austauschen.........22
Vergaser einstellen.............................22
Lagerung ..............................................22
Allgemeine Lagerungshinweise .........22
Lagerung während längerer
Betriebspausen ..................................23
Entsorgung/Umweltschutz .................23
Garantie................................................24
Wartungsintervalle ..............................25
Tabelle Wartungsintervalle .................25
Ersatzteile/Zubehör .............................25
Fehlersuche .........................................26
Verwendungszweck
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen
Bereich bestimmt. Das Gerät ist für den
Einsatz im Heimwerkerbereich bestimmt.
Es wurde nicht für den gewerblichen Dau-
ereinsatz konzipiert.
Jede andere Verwendung, die in dieser An-
leitung nicht ausdrücklich zugelassen wird,
kann zu Schäden am Gerät führen und
eine ernsthafte Gefahr für den Benutzer
darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Per-
sonen, die mit dieser Anleitung nicht ver-
traut sind, dürfen das Gerät nicht benutzen.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung aufmerksam
durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfol-
genden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.
Original EG-Konformitätserklärung..217
Service-Center ...................................227

7
DE
Allgemeine Beschreibung
Die Abbildungen nden Sie auf
den Seiten 2 bis 4.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Rasenmäher
- zusammengeklappter Gri󰀨holm
- Grasfangkorb
- Mulchkit
- Seitenauswurfkanal
- Kabelklemme
- Montagezubehör für die Holmbefesti-
gung
- Akku
- Ladegerät
- Zündkerzenschlüssel
- Betriebsanleitung
- Betriebsanleitung Briggs&Stratton
Funktionsbeschreibung
Das Gerät wird mit einem leistungsfähigen
4-Takt-Motor (Briggs & Stratton 675IS IN-
START) angetrieben. Das In-Start-System mit
temperaturgeregeltem Automatikchoke, der
Hinterradantrieb und die Messerbremsfunkti-
on erleichtern die Bedienung des Gerätes.
Das Gerät ist mit einem hochwertigen
Stahlblechgehäuse und einem zusammen-
klappbaren Gri󰀨holm ausgestattet. Dem
Anwender stehen drei Betriebsarten zur Ver-
fügung: Mähen mit Grasfangkorb, Mulchmä-
hen oder Mähen mit seitlichem Grasauswurf.
Übersicht

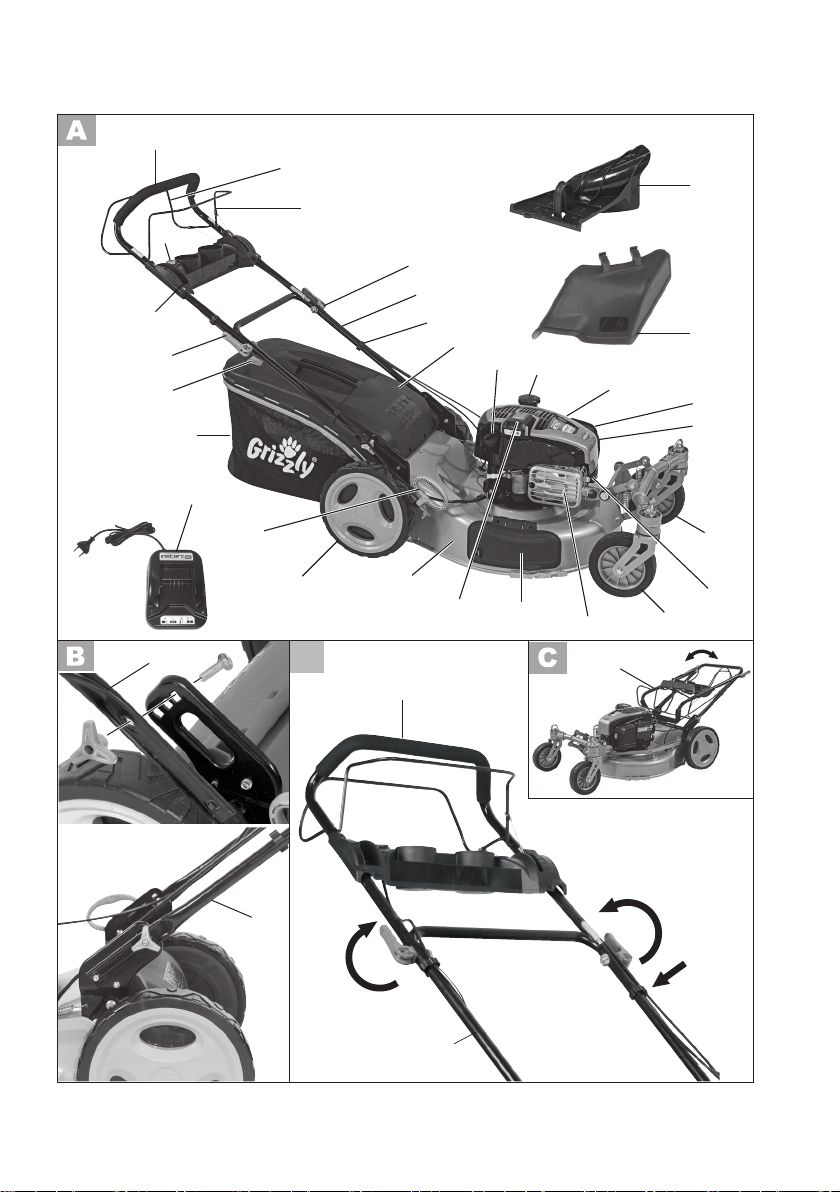

1 Oberer Gri󰀨holm
2 Antriebsbügel
3 Sicherheitsbügel
4 Unterer Gri󰀨holm
5 Kabelklemme
6 Prallschutz
7 Öltankkappe mit Ölmessstab
8 Tankdeckel
9 Motorabdeckung
10 Auspu󰀨schutz
11 Zündkerzenstecker
12 Vorderräder
13 Luftlter
14 Luftlterabdeckung
15 Seitenauswurf mit Prallschutz
16 Stahlblechgehäuse
17 Hinterräder
18 Hebel zur Schnitthöhen-
einstellung
19 Grasfangkorb
19a Füllstandsanzeige
20 2 Feststellhebel
zur Holmbefestigung
21 Werkzeugablage
22 Startknopf
23 Mulchkit
24 Seitenauswurfkanal
25 Akku
26 Ladegerät
27 Fangsackgestänge
28 Kunststo󰀪ippen
29 Fangsackaufnahme
30 Entriegelungsknopf Akku
31 Ladezustandsanzeige
32 Spannbügel Vorderrad
33 Schlauchanschluss
34 Zündkerze
35 Feststellmutter Bowdenzug
36 Einstellmutter Bowdenzug

8
DE
Schutzeinrichtungen
3 Sicherheitsbügel
Bei Loslassen des Sicherheits-
bügels stoppt das Gerät.
6 Prallschutz
schützt die Bedienperson vor
weggeschleuderten Teilen und
vor unbeabsichtigter Messerbe-
rührung, wenn ohne Grasfang-
korb gemäht wird.
10 Auspu󰀨schutz
verhindert, dass Hände oder
brennbare Materialien mit ei-
nem heißen Auspu󰀨 in Kontakt
kommen.
15 Seitenauswurf mit Prallschutz
verhindert das seitliche Weg-
schleudern von Rasenschnitt
und festen Teilen und reiht den
Rasenschnitt seitlich auf.
Technische Daten
Benzin-
Rasenmäher....BRM 56-163 BSA Q-360°
Leistung........................................2,64 kW
Motor ........ Briggs & Stratton 675IS Instart
Motorhubraum ..............................163 cm3
Messerdrehzahl n0.................... 2900 min-1
Anzugsdrehmoment Messer...max. 45 Nm
Radantrieb................................ ca. 3 km/h
Volumen Benzintank........................... 1,0 l
Oktanzahl .........................................95-98
Volumen Öltank .............................. 470 ml
Motoröl...............HD SAE 30 oder 10W-30
Zündkerze...................Champion XC92YC
Schnittbreite..................................560 mm
Schnitthöhe..................6-stug, 25-75 mm
Volumen Grasfangkorb........................ 75 l
Gewicht.......................................... 37,6 kg
Schalldruckpegel
(LpA)...................... 83,3 dB (A), KpA=2,5 dB
Schallleistungspegel (LWA)
Gemessen .......97,58 dB (A); KWA=0,91 dB
Garantiert....................................98 dB (A)
Vibration (ah) am Handgri󰀨
links .......................6,185 m/s2; K=1,5 m/s2
rechts.....................6,862 m/s2; K=1,5 m/s2
Akku (Li-Ion)......................IS12B-593560
Nennspannung ...........................10,8 V
Kapazität........................................1,15 Ah
Energie .........................................12,4 Wh
Ladezeit.......................................... ca. 1 h
Ladegerät ..........................IS12C-593562
Eingangsspannung/
Input..............100-240 V~, 50/60 Hz, 0,8 A
Ausgangsspannung/
Output.................................12,45 V 2 A
Schutzklasse ...................................... II
Schutzart ........................................... IPX0
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätserklä-
rung genannten Normen und Bestimmun-
gen ermittelt.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen wer-
den.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne Ge-
währ.
Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Gerätes mit einem ande-
ren verwendet werden. Der angegebene
Schwingungsemissionswert kann auch zu
einer einleitenden Einschätzung der Aus-
setzung verwendet werden.

9
DE
Warnung: Der Schwingungse-
missionswert kann sich während
der tatsächlichen Benutzung des
Gerätes von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Gerät
verwendet wird. Versuchen Sie,
die Belastung durch Vibrationen
so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Ver-
ringerung der Vibrationsbelastung
sind das Tragen von Handschuhen
beim Gebrauch des Werkzeugs
und die Begrenzung der Arbeits-
zeit. Dabei sind alle Anteile des
Betriebszyklus zu berücksichtigen
(beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet
ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belas-
tung läuft).
Bildzeichen/Symbole
Bildzeichen auf dem Gerät
Warnung!
Bedienungsanleitung lesen.
Verletzungsgefahr durch wegge-
schleuderte Teile.
Umstehende Personen von dem
Gerät fern halten.
Verletzungsgefahr durch scharfe
Messer!
Füße und Hände fernhalten.
Vorsicht - Giftige Dämpfe!
Gerät nicht in geschlossenen
Räumen betreiben.
Vorsicht - Benzin ist brennbar!
Nicht rauchen und Wärmequellen
fernhalten.
Vorsicht Verletzungsgefahr!
Vor Wartungsarbeiten Motor aus-
schalten und Zündkerzenstecker
ziehen.
Vorsicht - Heiße Flächen!
Verbrennungsgefahr.
Vorsicht Verletzungsgefahr! Tragen
Sie Augen- und Gehörschutz.
Stellen Sie den Motor ab
wenn Sie das Gerät verlas-
sen.
Mähen Sie niemals, während
Personen, besonders Kinder,
oder Tiere in der Nähe sind.
Schnittbreite
98
510 mm
Angabe des Schallleistungs-pe-
gels LWA in dB.
Gerät nicht der Feuchtigkeit aus-
setzen.
Rasenmähermesser läuft nach.
Verletzungsgefahr!
Gefahr!
Hände und Füße fernhalten.
STOP
GO
Bildzeichen auf der
Füllstandsanzeige am
Grasfangkorb
Bildzeichen am Gri󰀨holm:
0
ION
OFF
STOP
Gerät stoppen:
Sicherheitsbügel loslassen
Radantrieb ein:
Antriebsbügel heranziehen

10
DE
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit dem Benzinrasenmäher.
WARNUNG! Lesen Sie alle Si-
cherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhal-
tung der Sicherheitshinweise und
Anweisungen können elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen. Lassen
Sie sich bei Unsicherheiten im Ge-
brauch des Gerätes schulen.
Hinweise:
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden;
es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person
beaufsichtigt oder erhalten von ihr
Anweisungen, wie das Gerät zu benut-
zen ist.
• Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
• Lesen Sie die Betriebsanleitung sorg-
fältig. Machen Sie sich mit den Stelltei-
len und dem richtigen Gebrauch des
Gerätes vertraut.
• Erlauben Sie niemals Kindern oder
anderen Personen, die die Betriebs-
anleitung nicht kennen, das Gerät zu
benutzen. Örtliche Bestimmungen
können das Mindestalter des Benut-
zers festlegen.
• Mähen Sie niemals, während Perso-
nen, besonders Kinder, oder Tiere in
der Nähe sind. Bei Ablenkung können
Bildzeichen am Tankdeckel:
Hinweis auf Benzineinfüllstutzen
Bildzeichen am Öleinfülldeckel:
Hinweis auf Öleinfüllstutzen
Bildzeichen auf dem Akku:
Warnung!
Bedienungsanleitung lesen.
Elektrogeräte gehören nicht in den
Hausmüll.
Bildzeichen auf dem Ladegerät:
Warnung!
Bedienungsanleitung lesen.
Das Ladegerät ist nur zur Verwen-
dung in Räumen geeignet.
Schutzklasse II
Gerätesicherung
Elektrogeräte gehören nicht in den
Hausmüll.
Symbole in der Anleitung
Gefahrenzeichen mit Angaben
zur Verhütung von Personen-
oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem
Gerät.

11
DE
Sie die Kontrolle über das Gerät ver-
lieren.
• Denken Sie daran, dass der Benutzer
für Unfälle mit anderen Personen oder
deren Eigentum verantwortlich ist.
• Beachten Sie den Lärmschutz und ört-
liche Vorschriften.
Vorbereitende Maßnahmen:
• Während des Mähens sind immer
rutschfestes Schuhwerk und lange Ho-
sen zu tragen. Mähen Sie nicht barfü-
ßig oder in leichten Sandalen. Lockere
Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen
erfasst werden. Das Tragen geeigne-
ter Kleidung verringert das Risiko von
Verletzungen.
• Überprüfen Sie das Gelände, auf
dem das Gerät eingesetzt wird und
entfernen Sie alle Gegenstände (z.B.
Steine, Stöcke, Drähte, Spielzeug), die
erfasst und weggeschleudert werden
können.
• Warnung: Benzin ist hochgradig ent-
ammbar. Feuer oder Explosionen
können zu schweren Verbrennungen
führen:
- bewahren Sie Benzin nur in den da-
für vorgesehenen Behältern auf;
- tanken Sie nur im Freien und rau-
chen Sie nicht während des Ein-
füll-vorgangs;
- Benzin ist vor dem Starten des Mo-
tors einzufüllen. Während der Motor
läuft oder bei heißem Gerät darf der
Tankverschluss nicht geö󰀨net oder
Benzin nachgefüllt werden.
- falls Benzin übergelaufen ist, darf
kein Versuch unternommen werden,
den Motor zu starten. Stattdessen
ist das Gerät von der benzinver-
schmutzten Fläche zu entfernen.
Jeglicher Zündversuch ist zu ver-
meiden, bis sich die Benzindämpfe
verüchtigt haben;
- aus Sicherheitsgründen sind Ben-
zintank- und andere Tankverschlüs-
se bei Beschädigung auszutau-
schen.
• Ersetzen Sie defekte Schalldämpfer.
• Vor dem Gebrauch ist immer durch
Sichtkontrolle zu prüfen, ob die
Schneidwerkzeuge, Befestigungsbol-
zen und die gesamte Schneideinheit
abgenutzt oder beschädigt sind. Zur
Vermeidung einer Unwucht dürfen ab-
genutzte oder beschädigte Werkzeuge
und Bolzen nur satzweise ausge-
tauscht werden.
• Seien Sie vorsichtig bei Geräten mit
mehreren Schneidwerkzeugen, da die
Bewegung eines Messers zur Rotation
der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zube-
hörteile, die vom Hersteller geliefert
und empfohlen werden. Der Einsatz
von Fremdteilen kann zu Verletzungen
führen und führt zum sofortigen Ver-
lust des Garantieanspruches.
Handhabung:
• Lassen Sie den Verbrennungsmotor
nicht in geschlossenen Räumen lau-
fen, in denen sich gefährliches Koh-
lenmonoxid sammeln kann.
• Mähen Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung. Ein
unbeleuchteter Arbeitsbereich kann zu
Unfällen führen.
• Vermeiden Sie wenn möglich den Ein-
satz des Gerätes bei nassem Gras.
• Achten Sie immer auf einen sicheren
Stand, besonders an Hängen, Müllhal-
den, Gräben und Deichen. Dadurch
können Sie das Gerät in unerwarteten
Situationen besser kontrollieren.

12
DE
- Arbeiten Sie immer quer zum Hang,
niemals auf- oder abwärts.
- Seien Sie besonders vorsichtig,
wenn Sie die Fahrtrichtung am
Hang ändern.
- Mähen Sie nicht an übermäßig stei-
len Hängen (max. 10°).
• Führen Sie das Gerät nur im
Schritttempo.
• Seien Sie besonders vorsichtig, wenn
Sie das Gerät umkehren oder es zu
sich heranziehen.
• Halten Sie das Schneidwerkzeug an,
wenn das Gerät gekippt werden muss,
zum Transport über andere Flächen
als Gras und wenn das Gerät von und
zu der zu mähenden Fläche bewegt
wird.
• Benutzen Sie niemals das Gerät mit
beschädigten Schutzeinrichtungen
oder Schutzgittern oder ohne an-
gebaute Schutzeinrichtungen, z.B.
Prallschutz und/oder Grasfangeinrich-
tungen. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhalten
bleibt.
• Ändern sie nicht die Reglereinstellung
des Motors oder überdrehen Sie ihn
nicht. Sie könnten das Gerät beschä-
digen.
• Bevor Sie den Motor starten, kuppeln
Sie alle Schneidwerkzeuge und Antrie-
be aus.
• Starten oder betätigen Sie den Anlass-
schalter mit Vorsicht, entsprechend
den Herstelleranweisungen. Achten
Sie auf ausreichenden Abstand der
Füße zu dem Schneidwerkzeug. Es
besteht Verletzungsgefahr.
• Beim Starten oder Anlassen des Mo-
tors darf das Gerät nicht gekippt wer-
den, es sei denn, das Gerät muss bei
dem Vorgang angehoben werden. In
diesem Fall kippen Sie das Gerät nur
so weit, wie es unbedingt erforderlich
ist und heben Sie nur die vom Benut-
zer abgewandte Seite hoch.
• Starten Sie den Motor nicht, wenn Sie
vor dem Auswurfkanal stehen.
• Schalten Sie den Motor nach Anwei-
sung ein und nur dann, wenn Ihre
Füße in sicherem Abstand von den
Schneidwerkzeugen sind.
• Führen Sie niemals Hände oder Füße
an oder unter sich drehende Teile.
Halten Sie sich immer entfernt von
der Auswurfö󰀨nung. Ein Moment der
Unachtsamkeit bei Benutzung des Ge-
rätes kann zu schweren Verletzungen
führen.
• Heben oder tragen Sie niemals das
Gerät mit laufendem Motor.
• Stellen Sie den Motor ab, ziehen Sie
den Zündkerzenstecker ab und ver-
gewissern Sie sich, dass alle bewegli-
chen Teile still stehen:
- bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal be-
seitigen;
- bevor Sie das Gerät überprüfen,
reinigen oder daran arbeiten;
- wenn ein Fremdkörper getro󰀨en
wurde. Suchen Sie nach Beschä-
digungen am Gerät und führen
Sie die erforderlichen Reparaturen
durch, bevor Sie erneut starten und
mit dem Gerät arbeiten;
- falls das Gerät anfängt, ungewöhn-
lich stark zu vibrieren, ist eine sofor-
tige Überprüfung erforderlich.
• Stellen Sie den Motor ab
- wenn Sie das Gerät verlassen;
- bevor Sie nachtanken;
• Hinterlassen Sie das Gerät nie unbe-
aufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschä-
digten, unvollständigen oder ohne die
Zustimmung des Herstellers umge-
bauten Gerät.

13
DE
Der Gebrauch von Maschinen für an-
dere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen
führen.
• Arbeiten Sie nicht mit dem Gerät bei
Blitzschlaggefahr. Gefahr durch elekt-
rischen Schlag.
Wartung und Lagerung:
• Sorgen Sie dafür, dass alle Muttern,
Bolzen und Schrauben fest ange-
zogen sind und das Gerät in einem
sicheren Arbeitszustand ist. Viele Un-
fälle haben ihre Ursache in schlecht
gewarteten Geräten.
• Bewahren Sie niemals das Gerät mit
Benzin im Tank innerhalb eines Ge-
bäudes auf, in dem möglicherweise
Benzindämpfe mit o󰀨enem Feuer oder
Funken in Berührung kommen kön-
nen.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen. Es besteht Brandge-
fahr.
• Um Brandgefahr zu vermeiden, halten
Sie Motor, Auspu󰀨 und den Bereich
um den Kraftsto󰀨tank frei von Gras,
Blättern oder austretendem Fett (Öl).
• Prüfen Sie regelmäßig die Grasfang-
einrichtung auf Verschleiß oder Verlust
der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen
abgenutzte oder beschädigte Teile.
Ersetzen Sie defekte Schalldämpfer.
• Falls der Kraftsto󰀨tank zu entleeren
ist, sollte dies im Freien erfolgen.
• Behandeln Sie Ihr Gerät mit Sorgfalt.
Halten Sie die Werkzeuge scharf und
sauber, um besser und sicherer arbei-
ten zu können. Befolgen Sie die War-
tungsvorschriften.
• Versuchen Sie nicht, das Gerät selbst
zu reparieren, es sei denn, Sie besit-
zen hierfür eine Ausbildung. Sämtliche
Arbeiten, die nicht in dieser Anleitung
angegeben werden, dürfen nur von
von uns ermächtigten Kundendienst-
stellen ausgeführt werden.
• Bewahren Sie das Gerät an einem tro-
ckenen Ort und außerhalb der Reich-
weite von Kindern auf. Maschinen sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
Sorgfältiger Umgang mit und Gebrauch
von Akkuwerkzeugen
a) Laden Sie die Akkus nur in Ladege-
räten auf, die vom Hersteller emp-
fohlen werden. Für ein Ladegerät,
das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr,
wenn es mit anderen Akkus verwendet
wird.
b) Verwenden Sie nur die dafür vorge-
sehenen Akkus in den Werkzeugen.
Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandge-
fahr führen.
c) Halten Sie den nicht benutzten
Akku fern von Büroklammern, Mün-
zen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegen-
ständen, die eine Überbrückung
der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akku-
kontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüs-
sigkeit aus dem Akku austreten.
Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in
die Augen kommt, nehmen Sie zu-
sätzlich ärztliche Hilfe in Anspruch.
Austretende Akkuüssigkeit kann zu
Hautreizungen oder Verbrennungen
führen.

14
DE
Spezielle Sicherheitshinweise für Ak-
kugeräte
• Stellen Sie sicher, dass das Gerät
ausgeschaltet ist, bevor Sie den
Akku einsetzen. Das Einsetzen eines
Akkus in ein Elektrowerkzeug, das
eingeschaltet ist, kann zu Unfällen
führen.
• Laden Sie Ihre Batterien nur im In-
nenbereich auf, weil das Ladegerät
nur dafür bestimmt ist. Gefahr durch
elektrischen Schlag.
• Um das Risiko eines elektrischen
Schlags zu reduzieren, ziehen Sie
den Stecker des Ladegeräts aus der
Steckdose heraus, bevor Sie es rei-
nigen.
• Setzen Sie den Akku nicht über län-
gere Zeit starker Sonneneinstrah-
lung aus und legen Sie ihn nicht auf
Heizkörpern ab. Hitze schadet dem
Akku und es besteht Explosionsge-
fahr.
• Lassen Sie einen erwärmten Akku
vor dem Laden abkühlen.
• Ö󰀨nen Sie den Akku nicht und
vermeiden Sie eine mechanische
Beschädigung des Akkus. Es be-
steht die Gefahr eines Kurzschlusses
und es können Dämpfe austreten,
die die Atemwege reizen. Sorgen Sie
für Frischluft und nehmen Sie bei Be-
schwerden zusätzlich ärztliche Hilfe in
Anspruch.
• Verwenden Sie keine nicht wieder-
auadbaren Batterien. Das Gerät
könnte beschädigt werden.
Richtiger Umgang mit dem
Akkuladegerät
• Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät
spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
• Verwenden Sie zum Laden
des Akkus ausschließlich
das mitgelieferte Ladegerät.
Es besteht Brand- und Explosi-
onsgefahr.
• Überprüfen Sie vor jeder
Benutzung Ladegerät, Kabel
und Stecker und lassen Sie
es von qualiziertem Fach-
personal und nur mit Origi-
nal-Ersatzteilen reparieren.
Benutzen Sie ein defektes
Ladegerät nicht und ö󰀨nen
Sie es nicht selbst. Damit
wird sichergestellt, dass die Si-
cherheit des Gerätes erhalten
bleibt.
• Achten Sie darauf, dass die
Netzspannung mit den An-
gaben des Typenschildes
auf dem Ladegerät überein-
stimmt. Es besteht die Gefahr
eines elektrischen Schlags.
• Trennen Sie das Ladegerät
vom Netz, bevor Verbindun-
gen zum Elektrowerkzeug
geschlossen oder geö󰀨net
werden. So stellen Sie sicher,

15
DE
dass Akku und Ladegerät nicht
beschädigt werden.
• Halten Sie das Ladegerät
sauber und fern von Nässe
und Regen. Benutzen Sie das
Ladegerät niemals im Freien.
Durch Verschmutzung und das
Eindringen von Wasser erhöht
sich das Risiko eines elektri-
schen Schlags.
• Das Ladegerät darf nur mit
den zugehörigen Original-Ak-
kus betrieben werden. Das
Laden von anderen Akkus kann
zu Verletzungen und Brandge-
fahr führen.
• Vermeiden Sie mechanische
Beschädigungen des Lade-
gerätes. Sie können zu inneren
Kurzschlüssen führen.
• Das Ladegerät darf nicht auf
oder in unmittelbarer Umge-
bung zu brennbaren Unter-
gründen (z. B. Papier, Textilien)
betrieben werden. Es besteht
Brandgefahr wegen der beim La-
den auftretenden Erwärmung.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst
oder eine ähnlich qualizierte
Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
Der Akku Ihres Akku-Rasen-
mähers wird nur teilweise
vorgeladen geliefert und muss
vor Gebrauch zum ersten Mal
richtig aufgeladen werden.
Für die erste Auadung wird
empfohlen, den Akku etwa 2-3
Stunden aufzuladen. Stecken
Sie den Akku in den Sockel ein
und schließen Sie das Ladege-
rät ans Stromnetz an.
• Ziehen Sie den Netzstecker
wenn der Akku voll aufgeladen
ist und trennen Sie das Lade-
gerät vom Gerät. Die Ladezeit
beträgt etwa 1Stunde.
• Lassen Sie Ihren Akku nicht
kontinuierlich auaden. Stän-
diges Nachladen kleiner Ka-
pazitäten kann die Akkuzellen
beschädigen.
• Laden Sie in dem Ladegerät
keine nichtauadbaren Batte-
rien auf. Das Gerät könnte be-
schädigt werden.
Inbetriebnahme
Vorsicht! Rotierendes Messer.
Nehmen Sie Arbeiten am Gerät
nur bei abgeschaltetem Motor
und stillstehendem Messer vor.
Beachten Sie auch die mitgeliefer-
te Bedienungsanleitung von Brig-
gs & Stratton.
Bevor Sie das Gerät starten können, müs-
sen Sie
- die Schutzkappen abnehmen
- den Gri󰀨holm montieren
- ggf. den Grasfangkorb/das Mulchkit/
den Seitenauswurfkanal montieren
- den Akku laden
- Motoröl einfüllen
- Benzin einfüllen
- ggf. die Schnitthöhe einstellen
Griffholm montieren
Vorsicht! Achten Sie darauf,
dass bei der Montage des Gri󰀨-
holms die Bowdenzüge nicht
gequetscht werden.

16
DE
1. Befestigen Sie den unteren
Gri󰀨holm (4) mit den Holmbe-
festigungs-Schrauben und Flü-
gelmuttern.
Bestimmen Sie die gewünschte
Neigung indem Sie eine der
möglichen Schraubenposi-tio-
nen wählen.
2. Klappen Sie den oberen Gri󰀨-
holm (1) aus und drücken Sie
D
den Feststellhebel (20) in Rich-
tung Holm.
3. Befestigen Sie die Bowdenzüge
mit Hilfe der Kabelklemme (5)
am Holm.
Grasfangkorb montieren/leeren
Achtung: Gerät nicht ohne voll-
ständig angebrachten Fangkorb
oder ohne Prallschutz betreiben.
Verletzungsgefahr!
Fangkorb (19) zusammenbauen:
1. Stülpen Sie die Kunststo󰀨-La-
schen (28) über das Fang-
korb-Gestänge (27).
Fangkorb am Gerät anbringen:
Vor der Nutzung des Fangkorbes
muss das Mulchkit und der Seiten-
auswurfkanal entfernt sein (siehe
, ).
2. Heben Sie den Prallschutz (6)
an.
3. Hängen Sie den Fangkorb (19)
in die dafür vorgesehene Auf-
nahme (29) an der Rückseite
des Gerätes ein.
4. Legen Sie den Prallschutz (6)
ab, er hält den Fangkorb in Po-
sition.
Fangkorb abnehmen/
entleeren:
5. Heben Sie den Prallschutz (6)
an und nehmen Sie den Fang-
korb (19) heraus.
6. Entleeren Sie den Fangkorb
(siehe Kapitel „Entsorgung/Um-
weltschutz“) und montieren Sie
ihn wieder.
Mulchkit
Vor der Nutzung des Mulchkits
muss der Seitenauswurfkanal ent-
fernt sein. (siehe )
Mulchkit anbringen
1. Entfernen Sie den Fangkorb
( 19), falls eingesetzt.
2. Heben Sie den Prallschutz (6)
an.
3. Drücken Sie das Mulchkit (23)
ein. Der Bügel (23a) rastet ein.
Mulchkit entfernen
4. Heben Sie den Prallschutz (6)
an.
5. Drücken Sie den Bügel (23a)
ein und entnehmen Sie das
Mulchkit (23).
Seitlicher Grasauswurf
Vor der Nutzung des seitlichen
Grasauswurfs muss das Mulchkit
( 23) eingesetzt sein und der
Grasfangkorb ( 19) entfernt
sein.
Seitenauswurfkanal anbrin-
gen
1. Entriegeln Sie den seitlichen
Prallschutz (15), indem Sie das
Verriegelungselement (15a)
nach links ziehen und den seitli-
chen Prallschutz (15) ö󰀨nen.

17
DE
2. Hängen Sie den Seitenauswurf-
kanal (24) ein und legen den
seitlichen Prallschutz (15) ab.
Er hält den Seitenauswurfkanal
(24) in Position.
Ladevorgang
Setzen Sie den Akku nicht
extremen Bedingungen wie
Wärme und Stoß aus. Es besteht
Verletzungsgefahr durch auslau-
fende Elektrolytlösung! Spülen
Sie bei Augen- oder Hautkon-
takt die betro󰀨enen Stellen mit
Wasser oder Neutralisator und
suchen Sie einen Arzt auf.
Laden Sie den Akku nur in
trockenen Räumen auf.
Die Außenäche des Akkus
muss sauber und trocken sein,
bevor Sie das Ladegerät an-
schließen. Es besteht die Gefahr
von Verletzungen durch Strom-
schlag.
Laden Sie nur mit beiliegendem
Ladegerät auf.
• Laden Sie den Akku vor dem ersten
Gebrauch auf. Den Akku nicht mehr-
mals hintereinander kurz auaden.
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Original-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz.
• Defekte, die aus unsachgemäßer
Handhabung resultieren, unterliegen
nicht der Garantie.
Anzeige Ladestatus
Der Ladezustand der Akkus kann
an der Ladezustandsanzeige (31)
abgelesen werden. Die Anzahl der
leuchtenden LED-Lichter zeigt den
Ladezustand der Batterie an.
4 Lichter bedeuten
volle Akkuladung,
1 Licht zeigt, dass der Akku
geladen werden muss.
Akku entnehmen/einsetzen
1. Zum Einsetzen des Akkus (25)
in das Gerät schieben Sie den
Akku entlang der Führungs-
schiene in das Gerät.
Er rastet hörbar ein
2. Zum Herausnehmen des Akkus
aus dem Gerät drücken Sie die
Entriegelungstasten (30) am
Akku (25) und ziehen den Akku
heraus.
Akku auaden
Lassen Sie einen frisch entladenen
Akku (25) ca. 15 Minuten abküh-
len, bevor Sie ihn in das Ladegerät
(26) einsetzen.
1. Nehmen Sie gegebenenfalls
den Akku (25) aus dem Gerät.
2. Schieben Sie den Akku (25) auf
das Ladegerät (26).
Er rastet hörbar ein.
3. Schließen Sie das Ladegerät
(26) an eine Steckdose an.

18
DE
4. Nach erfolgtem Ladevorgang
trennen Sie das Ladegerät (26)
vom Netz.
5. Drücken Sie die Entriegelungs-
tasten (30) am Akku (25) und
ziehen Sie den Akku aus dem
Ladegerät (26).
Verbrauchte Akkus
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Ersatz-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz (siehe „Entsorgung/
Umweltschutz“).
Motoröl einfüllen und Ölstand
kontrollieren
Stellen Sie das Gerät auf ebenen
Boden.
1. Drehen Sie die Öltankkappe mit
Messstab ( 7) ab und füllen Sie Öl
in den Tank. Der Öltank fasst 470 ml
Öl. Verwenden Sie Markenöl (z.B.
SAE 30).
2. Zum Kontrollieren des Ölstands
wischen Sie den Messstab mit einem
sauberen Lappen ab und setzen ihn
wieder bis zum Anschlag in den Tank
ein.
3. Lesen Sie nach dem Herauszie-
hen den Ölstand am Messstab
ab. Der Ölstand muss sich in
dem markierten Feld zwischen
Minimum- und Maximummarke
benden.
4. Wischen Sie eventuell verschüttetes
Öl ab und schließen Sie die Öltank-
kappe ( 7) wieder.
Prüfen Sie vor jedem Mähen den
Ölstand und füllen Sie bei Errei-
chen des unteren Markierungs-
punktes Öl nach.
Benzin einfüllen
Warnung! Benzin ist entamm-
bar und gesundheitsschädlich:
- Benzin in dafür vorgesehenen
Behältern aufbewahren;
- Tanken nur im Freien und nie-
mals bei laufendem Motor oder
heißer Maschine;
- Tankdeckel vorsichtig ö󰀨nen,
damit sich Überdruck abbauen
kann;
- beim Tanken nicht rauchen;
- Hautkontakt und das Einatmen
der Dämpfe vermeiden;
- verschüttetes Benzin entfernen.
- Benzin von Funken, o󰀨e-
nen Flammen und anderen
Zündquellen fernhalten.
- Verwenden Sie kein Benzin/
Öl-Gemisch.
- Verwenden Sie bleifreies Nor-
mal- oder Superbenzin.
- Verwenden Sie nur sauberes,
frisches Benzin.
- Lagern Sie Benzin nicht länger
als einen Monat, da sich seine
Qualität verschlechtert.
1. Schrauben Sie den Tankdeckel ( 8)
ab und füllen Sie Benzin bis zur Unter-
kante des Einfüllstutzens ein. Füllen
Sie den Tank nicht ganz voll, damit
das Benzin Platz zum Ausdehnen hat.

19
DE
2. Wischen Sie um den Tankdeckel
Benzinreste ab und schließen Sie den
Tankdeckel wieder.
Schnitthöhe einstellen
Das Gerät besitzt 6 Positionen zur Ein-
stellung der Schnitthöhe (von 25-75 mm):

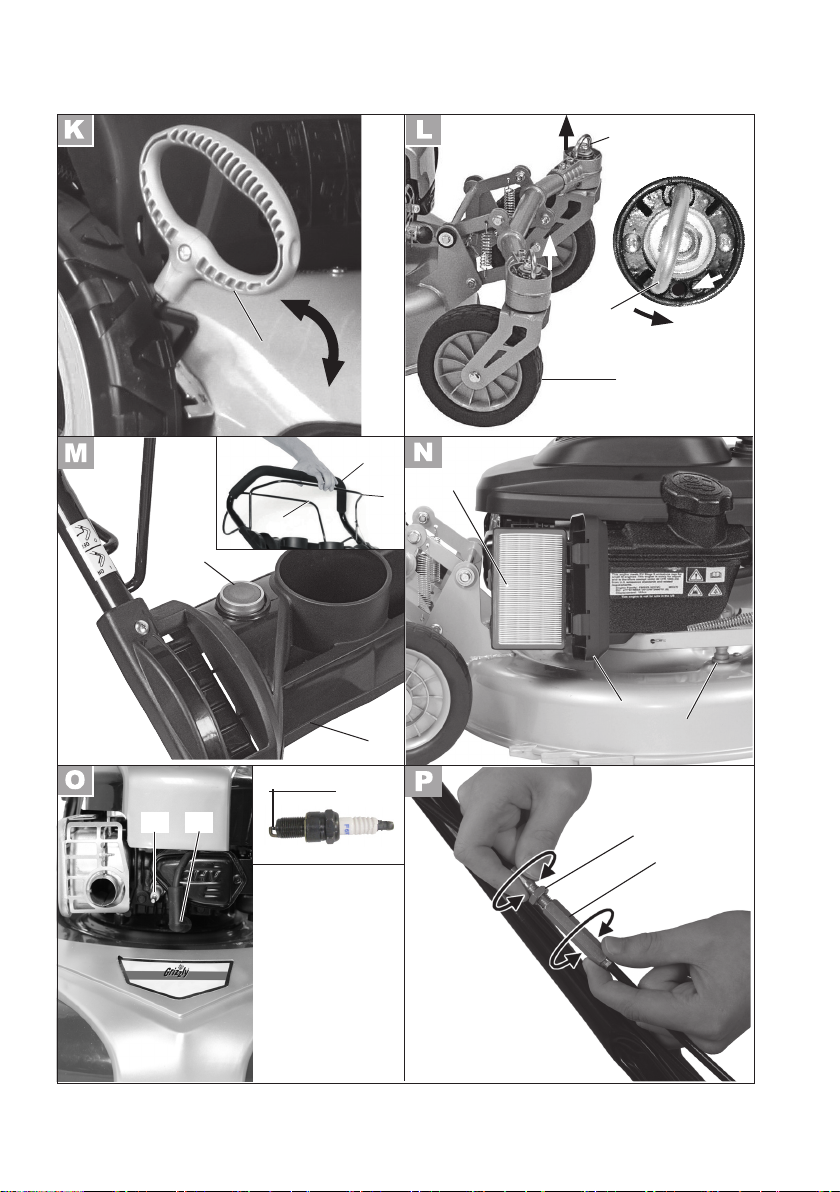

1. Ziehen Sie den Hebel (18) nach
außen und verschieben Sie ihn
in die gewünschte Position.
2. Drücken Sie den Hebel wieder
nach innen.
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 25 - 45 mm, bei einem
Nutzrasen etwa 40 - 65 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Vorderräder einstellen
Der Rasenmäher ist auf Grund der be-
sonderen Konstruktion der Vorderräder
extrem exibel und wendig.
Situationsbedingt sind diese wie folgt ein-
zustellen:
1. Durch Einrasten des Spannbü-
gels (32) wird die Ausrichtung
des Rades xiert. Wird das
Rad in anderer Laufrichtung
gewünscht, Spannbügel durch
Anheben lösen. Rad in neue
Position bringen und Spannbü-
gel wieder einrasten.
2. Sollen die Vorderräder frei be-
weglich bleiben, Spannbügel
(32) anheben und nicht in die
Ausnehmung einrasten, son-
dern daneben auf der Platte
aufsetzen.
Bedienung
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Motor starten und stoppen
Warnung! Benzin ist entamm-
bar. Starten Sie den Motor min-
destens 3 m vom Befüllungsort
entfernt.
Starten Sie das Gerät auf festem,
ebenem Boden, möglichst nicht
in hohem Gras. Vergewissern Sie
sich, dass das Schneidwerkzeug
weder Gegenstände noch den Bo-
den berührt.
Kontrollieren Sie regelmäßig Ben-
zin und Ölstand (siehe „Inbetrieb-
nahme“) und füllen Sie rechtzeitig
nach.
Motor starten:
1. Setzen Sie den aufgeladenen
Akku ( 25) (wie in Kapitel
„Akku entnehmen/einsetzen“
beschrieben) ein.
2. Ziehen Sie den Sicherheitsbü-
gel (3) in Richtung Gri󰀨holm (1)
und halten Sie ihn.
3. Startknopf (22) in der Werk-
zeugablage (21) drücken. Der
Motor startet.
Motor stoppen:
4. Lassen Sie den Sicherheits-
bügel ( 3) los. Der Motor
schaltet ab und das Messer wird
abgebremst.
5. Entnehmen Sie den Akku
( 25)

20
DE
Überprüfen Sie regelmäßig die
Messerstoppvorrichtung. Lassen
Sie den Sicherheitsbügel (3) los.
Der Motor schaltet ab und das
Messer wird abgebremst. Das
Messer muss innerhalb von 7 Se-
kunden stoppen.
Mähen
1. Starten Sie den Motor..
2. Radantrieb:
Ein: Ziehen Sie den Antriebsbü-
gel (2) in Richtung Gri󰀨holm, das
Gerät bewegt sich nach vorn.
Aus: Lassen Sie den Antriebs-
bügel (2) los. Das Gerät bleibt
stehen.
Arbeitshinweise
• Mähen Sie möglichst trockenen Rasen,
um die Grasnarbe zu schonen.
• Stellen Sie die Schnitttiefe so ein, dass
das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Bewegen Sie sich nicht rückwärts.
• Arbeiten Sie an Hängen immer quer
zum Hang.
• Sollten die Messer mit einem Fremdkör-
per in Berührung kommen, stellen Sie
den Motor sofort ab. Warten Sie den
Stillstand des Messers ab und prüfen
Sie das Gerät auf Beschädigungen.
Nehmen Sie die Arbeit nur bei einem
unbeschädigten Gerät wieder auf.
• Schalten Sie in Arbeitspausen und zum
Transport das Gerät aus und warten
Sie den Stillstand des Messers ab.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung und
Wartung“ beschrieben.
Füllstandsanzeige
Seitlich am Grasfangkorb ( 19) ist eine
Füllstandsanzeige ( 19a) angebracht.
Die aerodynamische Luftführung der
Klappe sorgt zusätzlich für die optimale
Füllung.
GO Füllstandsanzeige geö󰀨net:
Grasfangkorb leer
STOP Füllstandsanzeige geschlossen:
Grasfangkorb gefüllt
Reinigung und Wartung
Lassen Sie Instandsetzungsar-
beiten und Wartungsarbeiten,
die nicht in dieser Anleitung
beschrieben sind, von einer Fach-
werkstatt durchführen. Benutzen
Sie nur originale Grizzly Tools-Er-
satzteile. Es besteht Unfallgefahr!
Führen Sie Wartungs- und Reini-
gungsarbeiten grundsätzlich bei
ausgeschaltetem Motor und gezo-
genem Zündkerzenstecker durch.
Es besteht Verletzungsgefahr!
Lassen Sie das Gerät vor allen
Wartungs- und Reinigungsar-
beiten abkühlen. Elemente des
Motors sind heiß. Es besteht Ver-
brennungsgefahr!
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Beachten Sie für Reinigungs- und
Wartungsarbeiten auch die mitge-
lieferte Bedienungsanleitung von
Briggs & Stratton.
