Grizzly Tools ERM 1600-34 L Operating and installation instructions

ERM 1600-34 L
ERM 1600-34 L Set
Luftkissen-Mulchmäher
Tondeuse hacheuse sur coussin d‘air
Luchtkussenmulchmaaier
Tosaerba a cuscino d‘aria
Air Cushion Mulching Mower
Kosiarka poduszkowa mulczująca
Mulčovač na vzduchovém polštáři
Mulčiuojanti vejapjovė ant oro pagalvės
Segadora de mantillo otante
Mulčovacia kosačka so vzduchovým vankúšom
Originalbetriebsanleitung
Traduction de la notice d’utilisation originale
Vertaling van de originele gebruiksaanwijzing
Traduzione delle istruzioni per l’uso in originale
Translation of the original instructions for use
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Vertimas iš originalių eksploatavimo instrukcijoje
Traducción del manual de instrucciones original
Preklad originálneho návodu na obsluhu
DE
IT
FR
NL
GB
CZ
PL
LT
ES
SK

1
3
2
4
5
7
6
9
10
11
13
14
15
12
8
15
2
2
4
3
3
4
7
2

1
12
14
11
11 2
18
17
16
5
16
19
3
3
1
3

3


13
15
4

Originalbetriebsanleitung................................................................................ 6
Traduction de la notice d’utilisation originale............................................... 19
Vertaling van de originele gebruiksaanwijzing............................................. 32
Traduzione delle istruzioni per l’uso in originale ........................................ 45
Translation of the original instructions for use ........................................... 58
Tłumaczenie oryginalnej instrukcji obsługi .................................................. 70
Překlad originálního návodu k obsluze...................................................... 83
Vertimas iš originalių eksploatavimo instrukcijoje...................................... 94
Traducción del manual de instrucciones original..................................... 106
Preklad originálneho návodu na obsluhu..................................................119
DE
IT
FR
NL
GB
PL
CZ
LT
ES
SK

Inhalt
Lieferumfang......................................... 6
Verwendungszweck.............................. 7
Allgemeine Beschreibung ................... 7
Funktionsbeschreibung....................... 7
Übersicht............................................. 7
Technische Daten ................................. 7
Sicherheitshinweise............................. 8
Bildzeichen auf dem Gerät.................. 8
Bildzeichen in der Anleitung................ 9
Allgemeine Sicherheitshinweise.......... 9
Montage............................................... 13
Bügelgri󰀨 montieren.......................... 13
Bedienung........................................... 13
Schnitthöhe einstellen....................... 13
Ein- und Ausschalten ........................ 14
Arbeiten mit dem Rasenmäher ......... 14
Reinigung/Wartung/Lagerung ........... 15
Allgemeine Reinigungs- und
Wartungsarbeiten.............................. 15
Messer austauschen......................... 15
Lagerung........................................... 16
Entsorgung/Umweltschutz ................ 16
Ersatzteile/Zubehör ............................ 16
Garantie............................................... 17
Reparatur-Service............................... 17
Fehlersuche ........................................ 18
Dieses Gerät kann von Personen
mit verringerten physischen, sen-
sorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Ge-
rätes unterwiesen wurden und die
daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit
dem Gerät spielen.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
Art.: 72050071, ERM 1600-34 L
- Rasenmäher und Bügelgri󰀨
mit Gerätekabel
- Unterer Holm
- 2 Mittelstreben
- Montagematerial Bügelgri󰀨
- 2 Kabelhalter
- 3 Abstandshalter für
Schnitthöhenverstellung
- Messer
- Schraubenschlüssel für Messerschraube
- Betriebsanleitung
Art.: 72050072, ERM 1600-34 L Set
- Rasenmäher und Bügelgri󰀨
mit Gerätekabel
- Unterer Holm
- 2 Mittelstreben
- Montagematerial Bügelgri󰀨
- 2 Kabelhalter
- 3 Abstandshalter für
Schnitthöhenverstellung
- 2 Messer
- Schraubenschlüssel für Messerschraube
- Betriebsanleitung
Bitte lesen Sie vor der ersten Inbe-
triebnahme die Betriebsanleitung
aufmerksam durch, um eine falsche
Handhabung zu vermeiden.
Bewahren Sie die Anleitung gut auf
und geben Sie sie an jeden nach-
folgenden Benutzer weiter, damit
die Informationen jederzeit zur Ver-
fügung stehen.
Original EG-Konformitätserklärung... 132
Explosionszeichnung....................... 138
Service-Center .................................. 139
DE
6

Verwendungszweck
Das Gerät ist nur für das Mähen von Ra-
sen- und Grasächen im häuslichen Be-
reich bestimmt. Jede andere Verwendung,
die in dieser Anleitung nicht ausdrücklich
zugelassen wird, kann zu Schäden am
Gerät führen und eine ernsthafte Gefahr
für den Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Perso-
nen, die mit dieser Anleitung nicht vertraut
sind, dürfen das Gerät nicht benutzen.
Die Benutzung des Gerätes bei Regen
oder feuchter Umgebung ist verboten.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch oder
falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Funktionsbeschreibung
Der Luftkissen-Mulchmäher besitzt ein
parallel zur Schnittebene sich drehendes
Schneidwerkzeug. Er ist mit einem leis-
tungsstarken Elektromotor, einem robus-
ten Kunststo󰀨gehäuse und einem Sicher-
heitsschalter ausgestattet. Zusätzlich ist
das Gerät 4-fach höhenverstellbar und hat
leichtgängige Laufrollen.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

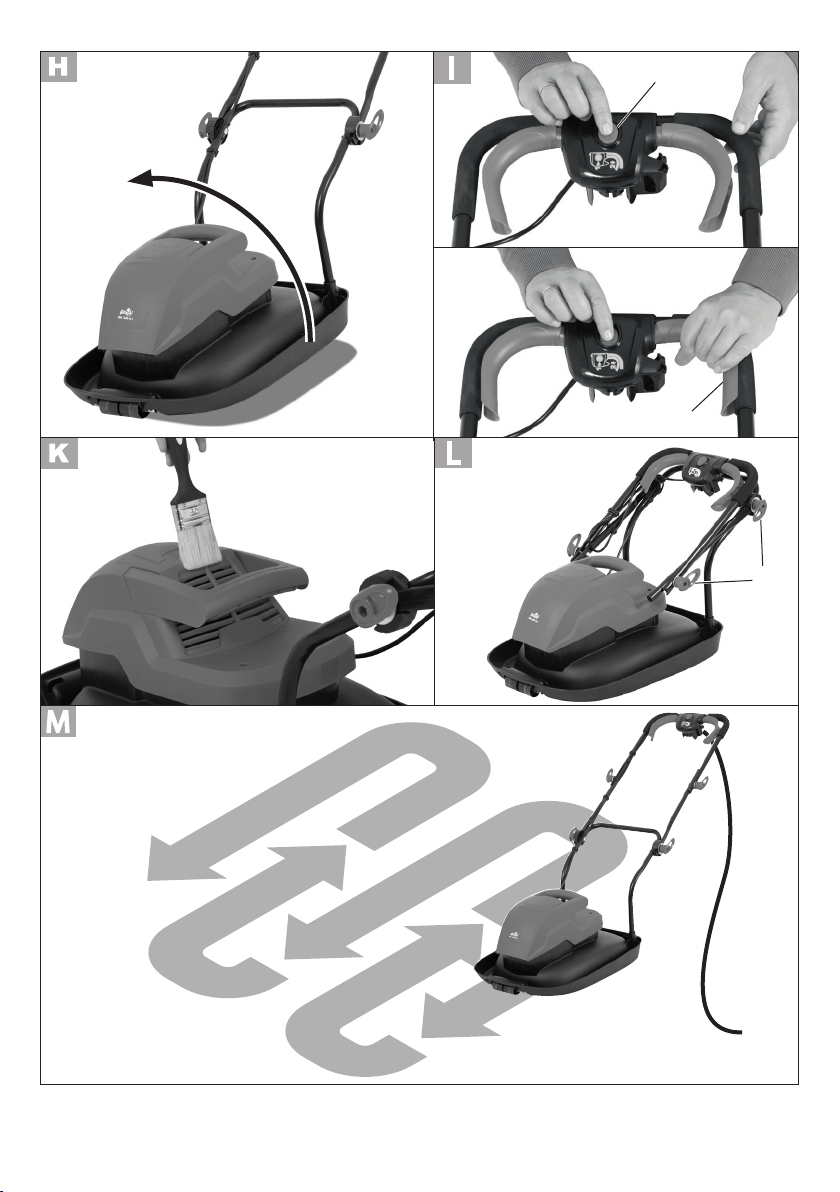

Die Abbildungen für die Bedienung
des Gerätes nden Sie auf den Sei-
ten 2 - 4.

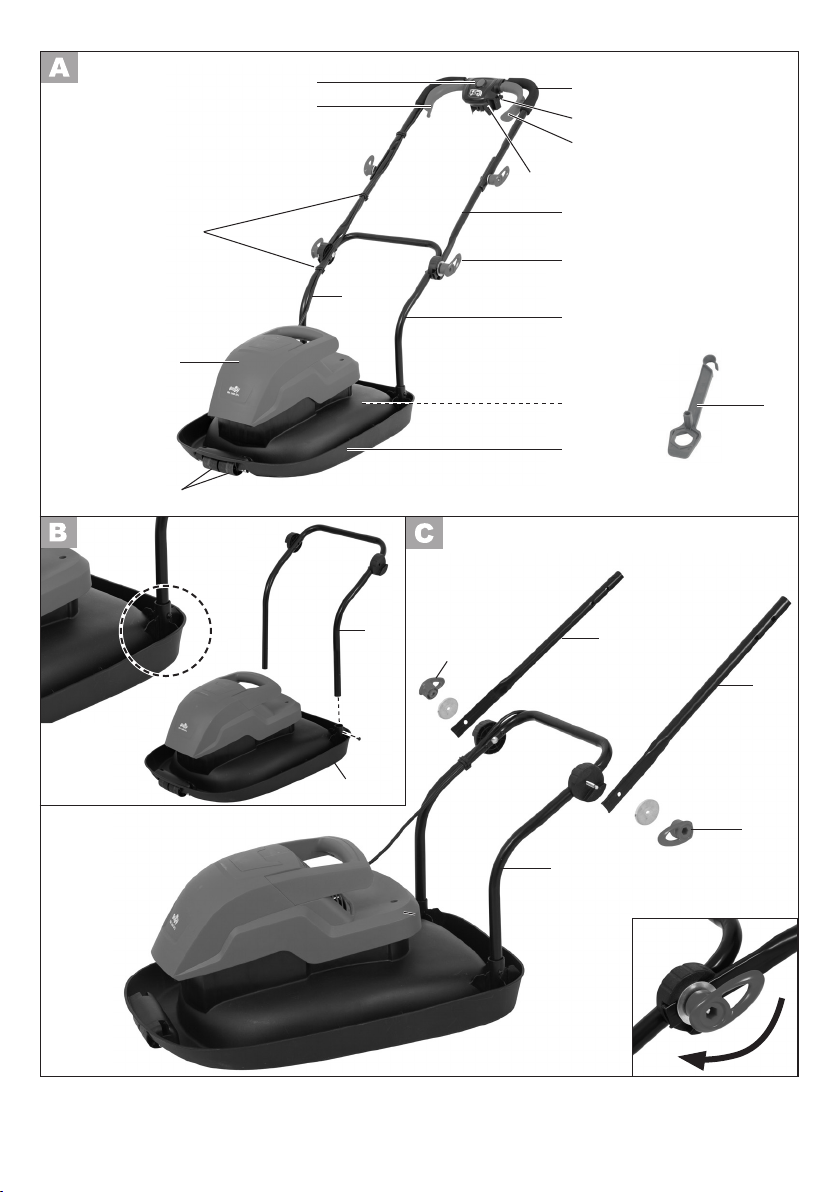

Übersicht
1 Bügelgri󰀨
2 Mittelstrebe
3 Flügelmutter
4 Unterer Holm
5 Schraubenschlüssel für Messer
6 Schnitthöheneinstellung
(nicht sichtbar)
7 Luftkissenkufe
8 Laufrollen
9 Gerätegehäuse
10 Gerätekabel
11 2 Kabelhalter
12 Gerätesteckdose
13 Entriegelungsknopf
14 Kabelzugentlastung
15 Starthebel
16 Messerschraube
17 Messer
18 Distanzscheiben
19 Luftrad
Technische Daten
Luftkissen-Mulchmäher.. ERM 1600-34 L
Aufnahmeleistung des Motors......1600 W
Netzspannung ............ 220-240 V~, 50 Hz
Leerlaufdrehzahl.......................4300 min-1
Schnittkreis................................. 340 mm
Schnitthöhe................... 4-stug, 12-33 mm
Schutzklasse ..................................... II
Schutzart ...........................................IPX4
Gewicht............................................6,8 kg
Schalldruckpegel
(LpA)................74,3 dB(A); KpA= 1,89 dB
Schallleistungspegel (LWA)
gemessen ........ 94,3 dB(A); KwA= 1,89 dB
garantiert................................. 96 dB(A)
Vibration am Handgri󰀨
(an)......................... 2,8 m/s2; K= 1,4 m/s2
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätserklä-
rung genannten Normen und Bestimmun-
gen ermittelt.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
DE
7

fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektro-
werkzeugs von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Elektro-
werkzeug verwendet wird.
Es besteht die Notwendigkeit, Si-
cherheitsmaßnahmen zum Schutz
des Bedieners festzulegen, die
auf einer Abschätzung der Ausset-
zung während der tatsächlichen
Benutzungsbedingungen beruhen
(hierbei sind alle Anteile des Be-
triebszyklus zu berücksichtigen,
beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet
ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belas-
tung läuft).
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Elektro-Rasenmäher.

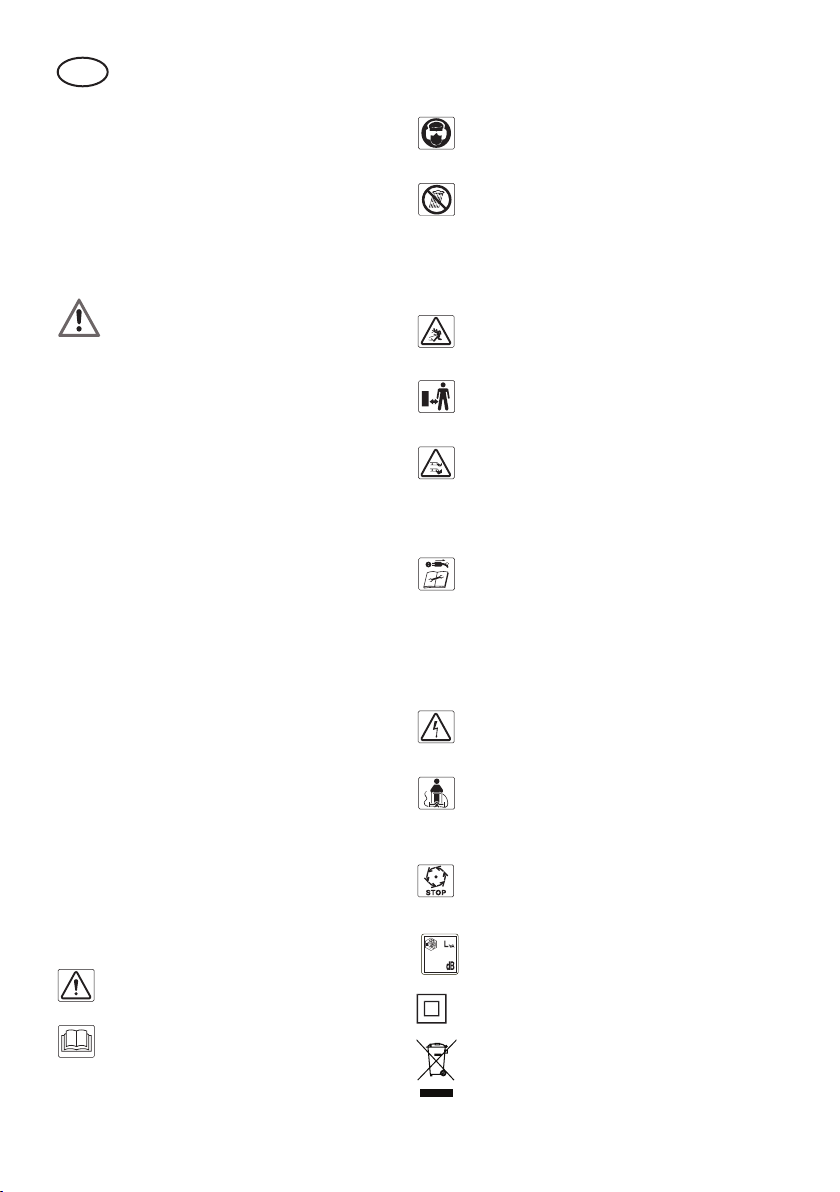

Bildzeichen auf dem Gerät
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Tragen Sie Gehör- und
Augenschutz
Setzen Sie das Gerät nicht
der Feuchtigkeit aus. Arbei-
ten Sie nicht bei Regen und
schneiden Sie kein nasses
Gras.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Mäher fern halten.
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Motor ausschalten und
Netzstecker ziehen vor Ein-
stellungs- oder Reinigungs-
arbeiten oder wenn sich das
Netzkabel verfangen hat
oder beschädigt ist.
Gefahr durch beschädigtes
Netzkabel.
Netzkabel von dem Gerät
und dem Schneidmesser
fernhalten!
Achtung! Nachlauf des Ra-
senmähermessers.
96
Angabe des Schallleistungs-
pegels Lwa in dB.
Schutzklasse II
Elektrogeräte gehören nicht
in den Hausmüll.
DE
8

Schnittkreis
Bildzeichen in der Anleitung
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonen- oder Sachschäden
Gebotszeichen (anstelle
des Ausrufungszeichens
ist das Gebot erläutert) mit
Angaben zur Verhütung von
Schäden
Hinweiszeichen mit Informati-
onen zum besseren Umgang
mit dem Gerät
Allgemeine
Sicherheitshinweise
Wichtig! Lesen Sie die Be-
triebsanleitung sorgfältig.
Bewahren Sie die Betriebs-
anleitung zum Nachlesen
auf.
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implanta-
te beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller vom medizini-
schen Implantat zu konsul-
tieren, bevor die Maschine
bedient wird.
Vorbereitung:
• Erlauben Sie niemals Kindern
oder anderen Personen, die
die Bedienungsanleitung nicht
kennen, das Gerät zu benutzen.
Örtliche Bestimmungen können
das Mindestalter der Bedie-
nungsperson festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk
mit rutschfester Sohle und eine
robuste, lange Hose. Benutzen
Sie das Gerät nicht, wenn Sie
barfuß gehen oder o󰀨ene San-
dalen tragen. Vermeiden Sie
das Tragen loser Kleidung oder
Kleidung mit hängenden Schnü-
ren oder Gürteln.
DE
9

• Führen Sie vor jeder Benutzung
eine Sichtprüfung des Gerätes
durch. Benutzen Sie das Gerät
nicht, wenn Schutzeinrichtun-
gen, Teile der Schneideinrich-
tung oder Bolzen fehlen, ab-
genutzt oder beschädigt sind.
Zur Vermeidung einer Unwucht
dürfen beschädigte Werkzeuge
und Bolzen nur satzweise aus-
getauscht werden.
• Seien Sie vorsichtig bei Geräten
mit mehreren Schneidwerkzeu-
gen, da die Bewegung eines
Messers zur Rotation der übri-
gen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Hersteller
geliefert und empfohlen werden.
Der Einsatz von Fremdteilen
führt zum sofortigen Verlust des
Garantieanspruches.
• Vor dem Gebrauch sind immer
Anschlussleitung und Verlän-
gerungsleitung auf Anzeichen
von Beschädigung oder Ab-
nutzung zu untersuchen. Falls
die Leitung im Gebrauch be-
schädigt wird, muss sie sofort
vom Versorgungsnetz getrennt
werden. BERÜHREN SIE DIE
LEITUNG NICHT, BEVOR SIE
GETRENNT IST. Benutzen Sie
das Gerät nicht, wenn die Lei-
tung abgenutzt oder beschädigt
ist.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!
Beachten Sie den Lärm-
schutz und örtliche Vor-
schriften.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder an nassem Rasen. Arbei-
ten Sie nur bei Tageslicht oder
guter Beleuchtung.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder
unkonzentriert sind oder nach
der Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft an
die Arbeit.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbeson-
dere an Hängen. Arbeiten Sie
immer quer zum Hang, niemals
auf- oder abwärts. Seien Sie be-
sonders vorsichtig, wenn Sie die
Fahrtrichtung am Hang ändern.
Arbeiten Sie nicht an übermäßig
steilen Hängen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie beson-
ders vorsichtig, wenn Sie das
Gerät umkehren, zu sich heran-
ziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vor-
sicht entsprechend den Anwei-
sungen in dieser Anleitung ein.
Achten Sie auf ausreichenden
Abstand der Füße zu rotieren-
den Messern.
DE
10

• Kippen Sie das Gerät nicht beim
Starten, außer wenn dies beim
Anlaufen in hohem Gras erfor-
derlich ist. In diesem Fall kippen
Sie das Gerät nur wenig über
den Bügelgri󰀨 zur Seite. Über-
prüfen Sie immer, dass sich bei-
de Hände in Arbeitsstellung be-
nden, bevor das Gerät wieder
auf den Boden zurückgestellt
wird.
Achtung Gefahr!
Messer läuft nach.
Es besteht Verletzungsgefahr.
• Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen als
Rasen überquert werden und
wenn das Gerät zu und von den
zu mähenden Flächen gebracht
wird.
• Halten Sie die Grasauswurf-
ö󰀨nung stets sauber und frei.
Entfernen Sie Schnittgut nur im
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Verwenden Sie das Gerät nie
mit beschädigten Schutzein-
richtungen oder Abschirmungen
oder fehlenden Sicherheitsein-
richtungen wie Ablenk- und/oder
Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebe-
nen Leistungsbereich und än-
dern Sie nicht die Reglereinstel-
lungen am Motor. Verwenden
Sie keine leistungsschwachen
Maschinen für schwere Arbei-
ten. Benutzen Sie Ihr Gerät
nicht für Zwecke, für die es nicht
bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Niemals das Gerät aufheben
oder wegtragen, wenn der Mo-
tor läuft.
• Schalten Sie das Gerät aus, zie-
hen Sie den Netzstecker ab und
vergewissern Sie sich, dass alle
beweglichen Teile still stehen:
- immer, wenn Sie die Maschi-
ne verlassen,
- bevor Sie die Auswurfö󰀨nung
reinigen oder Blockierungen
beseitigen,
- wenn das Gerät nicht verwen-
det wird,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn das Netzkabel beschä-
digt oder verheddert ist,
- wenn das Gerät beim Arbei-
ten einen Fremdkörper ge-
tro󰀨en hat oder wenn unge-
wohnte Vibrationen auftreten.
Untersuchen Sie in diesem
Fall das Gerät auf Beschä-
digungen und lassen Sie es
ggf. reparieren.
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Bei Sichelmä-
hern darf sich nie vor die Gras-
auswurfö󰀨nung gestellt werden.
DE
11

Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,die
Schneidmesser bewegt werden
können.
• Sorgen Sie dafür, dass alle Mut-
tern, Bolzen und Schrauben fest
angezogen sind und das Gerät
in einem sicheren Arbeitszu-
stand ist.
• Suchen Sie den Mäher nach
eventuellen Beschädigungen ab.
• Führen Sie die erforderlichen
Reparaturen beschädigter Teile
durch.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es sei
denn, Sie besitzen hierfür eine
Ausbildung. Sämtliche Arbeiten,
die nicht in dieser Anleitung an-
gegeben werden, dürfen nur von
uns ermächtigten Kundendienst-
stellen ausgeführt werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von Kin-
dern auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten zu
können. Befolgen Sie die War-
tungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschine
eingeklemmt werden.
• Überprüfen Sie, dass nur Er-
satzschneidwerkzeuge verwen-
det werden, die vom Hersteller
zugelassen sind.
Elektrische Sicherheit:
• Achten Sie darauf, dass die
Netzspannung mit den Angaben
des Typenschildes überein-
stimmt.
• Schließen Sie das Gerät an
eine Steckdose mit Fehler-
strom-Schutzeinrichtung (RCD)
mit einem Auslösestrom von
nicht mehr als 30 mA an.
• Vermeiden Sie Körperberührun-
gen mit geerdeten Teilen (z.B.
Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene
Netzkabel der Bauart H07RN-F,
die höchstens 75 m lang und
für den Gebrauch im Freien
bestimmt sind. Der Litzenquer-
schnitt des Netzkabels muss
mindestens 2,5 mm2betragen.
Rollen Sie eine Kabeltrommel
vor Gebrauch immer ganz ab.
Überprüfen Sie das Kabel auf
Schäden.
• Verwenden Sie für die Anbrin-
gung des Netzkabels die dafür
vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim
Arbeiten von dem Schneid-
werkzeug fern. Die Schneid-
messer können das Netzkabel
beschädigen und zum Berühren
spannungsführender Teile füh-
DE
12

ren. Führen Sie das Netzkabel
grundsätzlich hinter der Bedie-
nungsperson.
• Benutzen Sie das Netzkabel
nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen
Sie das Netzkabel vor Hitze, Öl
und scharfen Kanten.
• Schalten Sie das Gerät aus
und ziehen Sie den Netzstecker
aus der Steckdose, wenn das
Netzkabel beschädigt ist. Wenn
die Anschlussleitung dieses
Gerätes beschädigt wird, muss
sie durch den Hersteller oder
seinen Kundendienst oder eine
ähnliche qualizierte Person er-
setzt werden, um Gefährdungen
zu vermeiden.
• Verbinden Sie kein beschädig-
tes Netzkabel mit dem Strom-
netz. Berühren Sie kein beschä-
digtes Netzkabel, solange es
mit dem Stromnetz verbunden
ist. Ein beschädigtes Netzkabel
kann zum Berühren spannungs-
führender Teile führen.
Montage
Ziehen Sie vor allen Arbeiten an dem
Gerät den Netzstecker. Es besteht
die Gefahr von Personenschäden.
Bügelgriff montieren
1. Setzen Sie den unteren Holm
(4) in die Aufnahme der Luftkis-
senkufe (7) ein.
2. Befestigen Sie den unteren
Holm (4) mit den beiliegenden
Schrauben.
3. Befestigen Sie die Mittelstre-
ben (2) mit den beiliegenden
Schrauben, den großen Unter-
legscheiben und den Flügel-
muttern (3) rechts und links am
unteren Holm (4).
4. Befestigen Sie den Bügel-
gri󰀨 (1) mit den beiliegenden
Schrauben, den Unterlegschei-
ben und den Flügelmuttern (3)
rechts und links an den Mittel-
streben (2) Es sind zwei Positio-
nen möglich.
5. Klipsen Sie die Kabelhalter (11)
am unteren Holm (4) und am
Bügelgri󰀨 (1) ein und xieren
Sie damit das Gerätekabel (10).
Bedienung
Schnitthöhe einstellen
Schalten Sie das Gerät aus, zie-
hen Sie den Netzstecker und war-
ten Sie den Stillstand des Messers
ab. Es besteht die Gefahr von Per-
sonenschäden.
Der Rasenmäher kann durch Einsetzen
von Distanzscheiben ( 18) auf folgende
Schnitthöhen eingestellt werden:
12 mm - geringe Schnitthöhe
18 mm - mittlere Schnitthöhe
25 mm - mittlere Schnitthöhe
33 mm - große Schnitthöhe
1. Drehen Sie das Gerät um
2. Benutzen Sie feste Handschuhe
und halten Sie das Messer (17)
fest. Lösen Sie die Messer-
schraube (16) mit dem im Lie-
ferumfang enthaltenen Schrau-
benschlüssel (5).
DE
13

3. Je nach gewünschter Schnitt-
höhe die Distanzscheiben (18)
zusammenklicken. Je mehr
Distanzscheiben Sie benutzen,
desto niedriger wird die Schnitt-
höhe.
4. Nehmen Sie das Messer (17)
ab. Drücken Sie die benötigten
Distanzscheiben in die dafür
vorgesehenen Aussparungen
am Messer.
5. Setzen Sie das Messer (17),
mit den aufgesteckten Distanz-
scheiben (18) voran, auf das
Luftrad (19) und xieren Sie
alles mit der Messerschraube
(16). Mit dem Schraubenschlüs-
sel ( 5) festziehen.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Ein- und Ausschalten
1. Stecken Sie den Stecker des
Netzkabels in die Gerätesteck-
dose (12) am Bügelgri󰀨 (1).
2. Zur Zugentlastung formen Sie
aus dem Ende des Netzkabels
eine Schlaufe und hängen diese
in die Zugentlastung (14) ein.
3. Schließen Sie das Gerät an die
Netzspannung an.
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
5. Vor dem Einschalten kippen
Sie den Rasenmäher LEICHT
zur Seite. Dies erleichtert das
Anlaufen und verhindert einen
unbeabsichtigt tiefen Schnittkreis
an der Anlaufstelle, da sich das
Luftkissen erst nach erfolgtem
Start aufbaut.
6 Zum Einschalten .
drücken Sie zuerst den
Entriegelungsknopf (13)
am Bügelgri󰀨 und drü-
cken dann den Starthebel (15).
Lassen Sie den Entriegelungs-
knopf (13) los.
7. Zum Ausschalten lassen Sie
den Starthebel (15) los.
Nach dem Ausschalten des Ge-
rätes dreht sich das Messer noch
für einige Sekunden. Berühren
Sie das laufende Messer nicht. Es
besteht die Gefahr von Personen-
schäden.
Arbeiten mit dem Rasenmäher
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Regelmäßiges Mähen regt die Graspan-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautpanzen
absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April. In
der Hauptvegetationszeit wird der Rasen
mindestens einmal pro Woche gemäht.
• Beginnen Sie mit dem Mähen in
der Nähe der Steckdose und ar-
beiten Sie von der Steckdose weg.
• Führen Sie das Netzkabel immer
hinter sich und bringen Sie es
nach dem Wenden auf die schon
gemähte Seite.
• Führen Sie das Gerät im
Schritttempo in möglichst ge-
raden Bahnen. Für ein lücken-
loses Mähen sollten sich die
Bahnen immer um wenige Zenti-
meter überlappen.
DE
14

• Halten Sie das Gerät stets sau-
ber. Verwenden Sie zum Reini-
gen eine Bürste oder ein Tuch,
aber keine Reinigungs- bzw.
Lösungsmittel.
• Entfernen Sie nach dem Mähen
anhaftende Panzenreste mit
einem Holz- oder Plastikstück
von den Lüftungsö󰀨nungen und
dem Messerbereich. Verwenden
Sie keine harten oder spitzen
Gegenstände, Sie könnten das
Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die
Laufrollen.
• Kontrollieren Sie den Rasen-
mäher vor jedem Gebrauch auf
o󰀨ensichtliche Mängel wie lose,
abgenutzte oder beschädigte
Teile. Prüfen Sie den festen
Sitz aller Muttern, Bolzen und
Schrauben.
• Überprüfen Sie Abdeckungen
und Schutzeinrichtungen auf
Beschädigungen und korrekten
Sitz. Tauschen Sie diese gege-
benenfalls aus.
Messer austauschen
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab.
Ist das Messer stumpf, so kann es von
einer Fachwerkstätte nachgeschli󰀨en
werden.
Ist das Messer beschädigt oder zeigt eine
Unwucht, so muss es ausgewechselt wer-
den (siehe „Ersatzteile/Zubehör“).
• Stellen Sie die Schnitthöhe so
ein, dass das Gerät nicht über-
lastet wird. Andernfalls kann der
Motor beschädigt werden.
• Arbeiten Sie an Hängen immer
quer zum Hang. Seien Sie be-
sonders vorsichtig beim Rück-
wärtsgehen und Ziehen des
Gerätes.
• Reinigen Sie das Gerät nach
jedem Einsatz wie im Kapitel
„Reinigung, Wartung, Lagerung“
beschrieben.
Nach dem Ausschalten des Gerä-
tes dreht sich das Messer noch
für einige Sekunden. Berühren
Sie das laufende Messer nicht.
Es besteht die Gefahr von Per-
sonenschäden.
Reinigung/Wartung/
Lagerung
Lassen Sie Arbeiten, die nicht in
dieser Anleitung beschrieben sind,
von einer von uns ermächtigten
Kundendienststelle durchführen.
Verwenden Sie nur Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab. .
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Rasenmäher nicht
mit Wasser ab. Es besteht die Ge-
fahr eines elektrischen Schlages.
DE
15

1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschuhe
und halten Sie das Messer (18)
fest. Lösen Sie die Messer-
schraube (17) mit dem im Lie-
ferumfang enthaltenen Schrau-
benschlüssel (5).
3. Bauen Sie das neue Messer in
umgekehrter Reihenfolge wie-
der ein. Achten Sie darauf, dass
das Messer richtig positioniert
und die Schraube fest angezo-
gen ist.
Lagerung
Stellen Sie sicher, dass das Gerät vor der
Lagerung gründlich gereinigt wurde (wie
unter „Allgemeine Reinigungs- und War-
tungsarbeiten“ beschrieben)
Damit das Gerät weniger Platz
beansprucht, lösen Sie die Flügel-
muttern (3) und klappen Sie die
Mittelstreben (2) nach unten und
legen den Bügelgri󰀨 (1) darauf ab.
Achten Sie darauf, dass das Ge-
rätekabel (10) nicht eingeklemmt
werden.
• Bewahren Sie das Gerät trocken und
außerhalb der Reich weite von Kindern
auf.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen.
• Umhüllen Sie das Gerät nicht mit Ny-
lonsäcken, da sich Feuchtigkeit bilden
könnte.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
• Geben Sie das Gerät an einer Ver-
wertungsstelle ab. Die verwendeten
Kunststo󰀨- und Metallteile können sor-
tenrein getrennt werden und so einer
Wiederverwertung zugeführt werden.
Fragen Sie hierzu unser Service-Cen-
ter.
• Werfen Sie geschnittenes Gras nicht
in die Mülltonne, sondern führen Sie
es der Kompostierung zu oder ver-
teilen Sie es als Mulchschicht unter
Sträuchern und Bäumen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten
Sie unter
www.grizzlytools-service.eu
Bei weiteren Fragen wenden Sie sich
an das „Service-Center“ (siehe „Service-
Center“).
DE
16

Garantie
• Für dieses Gerät leisten wir 24 Monate
Garantie. Dieses Gerät ist nicht zur
gewerblichen Nutzung geeignet. Bei
gewerblichem Einsatz erlischt die Ga-
rantie.
• Schäden, die auf natürliche Abnut-
zung, Überlastung oder unsachgemä-
ße Bedienung zurückzuführen sind,
bleiben von der Garantie ausgeschlos-
sen. Bestimmte Bauteile unterliegen
einem normalen Verschleiß und sind
von der Garantie ausgeschlossen. Ins-
besondere zählen hierzu: Messer.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder Her-
stellerfehler entstanden sind, werden
unentgeltlich durch Ersatzlieferung
oder Reparatur beseitigt. Vorausset-
zung ist, dass das Gerät unzerlegt und
mit Kauf- und Garantienachweis an
den Händler zurückgegeben wird.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Service-
Center erstellt Ihnen gerne einen Kos-
tenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert ein-
gesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Unfrei - per Sperrgut, Express oder
mit sonstiger Sonderfracht - einge-
schickte Geräte werden nicht ange-
nommen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
DE
17

Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht
Netzspannung fehlt
Steckdose, Kabel, Leitung,
Stecker prüfen, ggf. Repara-
tur durch Elektrofachmann
Ein-/Ausschalter defekt
Reparatur durch Kunden-
dienst
Kohlebürsten abgenutzt
Motor defekt
Gras zu lang Größere Schnitthöhe ein-
stellen.
Motor setzt aus Blockierung durch Fremd-
körper Fremdkörper entfernen
Arbeitsergebnis nicht
zufriedenstellend oder
Motor arbeitet schwer
Schnitthöhe zu niedrig Größere Schnitthöhe ein-
stellen
Messer stumpf Messer schleifen lassen
oder austauschen
Messerbereich verstopft Gerät reinigen
Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht Messer durch Gras blockiert Gras entfernen
Messerschraube locker Messerschraube festziehen
Abnorme Geräusche,
Klappern oder Vibratio-
nen
Messerschraube locker Messerschraube festziehen
Messer beschädigt Messer austauschen
Ventilator beschädigt Raparatur durch Kunden-
dienst
Schlechtes Luftkissen
Luftlter verstopft
Luftlter reinigen (siehe
„Allgemeine Reinigungs-
und Wartungsarbeiten“)
Unterseite der Maschine
stark verstopft
Maschine reinigen (siehe
„Allgemeine Reinigungs-
und Wartungsarbeiten“)
DE
18

FR
19
Table des matières
Volume de la livraison........................ 19
Domaine d’emploi............................... 20
Description générale.......................... 20
Description du fonctionnement.......... 20
Vue d’ensemble ................................ 20
Données techniques .......................... 20
Consignes de sécurité ....................... 21
Pictogrammes sur l’appareil.............. 21
Symboles utilisés dans le mode
d’emploi :........................................... 22
Consignes de sécurité générales...... 22
Montage............................................... 26
Monter la poignée en arceau ............ 26
Utilisation ............................................ 27
Régler la hauteur de coupe............... 27
Mettre sous et hors tension............... 27
Travailler avec la tondeuse à gazon . 28
Nettoyage/Maintenance/Stockage .... 28
Travaux généraux de maintenance
et de nettoyage ................................. 29
Changer la lame................................ 29
Rangement........................................ 29
Elimination et écologie ...................... 30
Garantie............................................... 30
Service de réparation......................... 30
Pièces de rechange/Accessoires...... 30
Recherche des pannes ...................... 31
Cet appareil peut être utilisé par
des personnes aux capacités phy-
siques, sensorielles ou mentales
limitées ou manquant d’expé-
rience et de connaissances, à
condition que ces personnes aient
été instruites sur l’utilisation de
l’appareil et qu’elles aient com-
pris les dangers en résultant. Les
enfants ne doivent pas jouer avec
l’appareil.
Volume de la livraison
Retirez l’appareil prudemment de l’embal-
lage et vériez si les parties suivantes
sont complètes :
Art.: 72050071, ERM 1600-34 L
- Tondeuse à gazon et poignée en
arceau avec câble d’appareil
- Longeron inférieur
- 2 Traverses centrales
- Matériel de montage de l‘étrier
- 2 dispositifs de retenue du câble
- 3 entretoises pour régler la hauteur
de coupe
- Lame
- Clé pour vis de lame
- Mode d’emploi
Art.: 72050072, ERM 1600-34 L Set
- Tondeuse à gazon et poignée en
arceau avec câble d’appareil
- Longeron inférieur
- 2 Traverses centrales
- Matériel de montage de l‘étrier
- 2 dispositifs de retenue du câble
- 3 entretoises pour régler la hauteur
de coupe
- 2 Lame
- Clé pour vis de lame
- Mode d’emploi
Avant la première mise en service,
veuillez lire attentivement ce mode
d’emploi pour éviter une fausse
manipulation. Conservez soigneu-
sement ce mode d’emploi et trans-
mettez le à tout utilisateur suivant
an que celui-ci dispose en perma-
nence de ces renseignements.
Traduction de la déclaration de
conformité CE originale................... 133
Vue éclatée...........................................138
Service-Center .................................. 139

FR
20
Domaine d’emploi
L’appareil est uniquement conçu pour
couper le gazon et l’herbe des pelouses
dans le domaine familial. L’appareil est
conçu pour une utilisation domestique. Il
n’est pas destiné à une utilisation indus-
trielle continue.
Toute autre application qui n’est pas
catégoriquement autorisée dans ce mode
d’emploi peut entraîner des dommages
sur l’appareil et présenter un grave dan-
ger pour l’utilisateur.
L’appareil a été conçu pour être utilisé par
des adultes. Les enfants ainsi que les per-
sonnes qui ne connaissent pas ce mode
d’emploi ne doivent pas utiliser l’appareil.
L’utilisation de l’appareil est interdite en
cas de pluie ou dans un environnement
humide.
Le fabricant n‘est pas responsable des
dommages qui seraient causés par un
usage contraire aux prescriptions ou par
une manipulation non conforme
Description générale
Description du fonctionnement
La tondeuse sur coussin d‘air.est équipée
d’un outil tranchant tournant parallèlement
au niveau de coupe. Il est équipé d’un
moteur électrique puissant, d’un robuste
boîtier en matière plastique et d’un inter-
rupteur de sécurité.
L’appareil a quatre positions de réglage
en hauteur et des rouleaux maniables.
Les descriptions suivantes vous indiquent
le fonctionnement des dispositifs de com-
mande.
Vous trouverez les illustrations de
l’appareil sur les pages 2 - 4.
Vue d’ensemble
1 Poignée en arceau
2 Traverse centrale
3 Écrou à ailettes
4 Longeron inférieur
5 Clé pour vis de lame
6 Réglage de la hauteur de coupe
(invisible)
7 Patin à coussin d‘air
8 Rouleaux
9 Boîtier de la tondeuse à gazon
10 Câble de l’appareil
11 2 Support de câble
12 Prise de sortie
13 Bouton de déverrouillage
(non visible)
14 La décharge de traction de
câble
15 Levier de démarrage
16 Vis de lame
17 Lame
18 Rondelles d‘écartement
19 Roue pneumatique
Données techniques
Tondeuse hacheuse sur
coussin d‘air .................. ERM 1600-34 L
Puissance absorbée du moteur....1600 W
Tension de réseau ...... 220-240 V~, 50 Hz
Régime de ralenti ......... 4300 tr/mn (min-1)
Largeur de la lame ..................... 340 mm
Hauteur de coupe....4-niveaux, 12-33 mm
Classe de protection........................... II
Type de protection.............................IPX4
Poids................................................6,8 kg
Classe d‘isolation thermique .............. 155
Niveau de pression acoustique
(LpA)................74,3 dB(A); KpA= 1,89 dB
Niveau sonore (LWA)
mesuré ........... 94,3 dB(A); KwA=1,89 dB
garanti ..................................... 96 dB(A)
