GTM Professional GTC56 User manual

NÁVOD K OBSLUZE
(Překlad z originálního návodu)
NÁVOD NA OBSLUHU
(Preklad z originálneho návodu)
USER’S MANUAL
www.gtmprofessional.com
ŘETĚZOVÁ PILA - REŤAZOVÁ PÍLA - CHAINSAW
GTC56
• Před použitím našich výrobků si prosím pečlivě přečtěte tento návod k
obsluze, abyste se řádně seznámili se správným použitím tohoto nářadí.
• Pred použitím našich výrobkov si, prosím, pozorne prečítajte tento návod
na obsluhu, aby ste sa riadne oboznámili so správnym použitím tohto
náradia.
• Before using our products, please read this manual carefully to under
-
stand the proper use of your unit.

3
OBSAH
BEZPEČNOST NA PRVNÍM MÍSTĚ
Pokyny uvedené ve varováních v tomto návodu označené symbolem se
týkají kritických bodů, které musí být brány v úvahu, aby bylo zabráněno možnému
vážnému zranění, a proto vás žádáme, abyste si všechny tyto pokyny pečlivě přečetli a
abyste je bez výjimky dodržovali.
■VAROVÁNÍ V TOMTO NÁVODU
Tento symbol označuje pokyny, které musí být dodržovány, aby bylo zabráněno nehodám,
které by mohly vést k způsobení vážného nebo smrtelného zranění.
Tento symbol označuje pokyny, které musí být dodržovány, aby bylo zabráněno
mechanickým závadám, poruchám nebo poškození.
Tento symbol označuje rady a pokyny, které jsou užitečné při práci s tímto výrobkem.
1. Umístěnísoučástí.....................................................................................................6
2. Symbolynastroji .....................................................................................................7
3. Symbolynanářadí....................................................................................................8
4. Bezpečnáobsluha ..................................................................................................10
5. Instalacevodicílištyařetězupily ...........................................................................15
6. Palivoaolejpromazánířetězu ..............................................................................17
7. Obsluha .................................................................................................................19
8. Řezání ...................................................................................................................23
9. Údržba ....................................................................................................................27
10. Údržbařetězuavodicílišty....................................................................................31
11. Uložení....................................................................................................................34
12. Likvidaceodpadovýchmateriálůaochranaživotníhoprostředí.............................34
13. Záruka.....................................................................................................................33
14. Odstraňovánízávad...............................................................................................34
15. Technickéúdaje.....................................................................................................36
16. Záručnílist ............................................................................................................. 39
17. ESprohlášeníoshodě ......................................................................................... 114

4
OBSAH
Pozor! Přečtěte si tyto poznámky před zahájením práce s touto pilou a pečlivě je
uschovejte.
Pečlivě si přečtěte tyto pokyny. Seznamte se řádně se všemi ovládacími prvky, abyste
byli schopni provádět bezpečnou obsluhu tohoto nářadí. Uložte tento návod k obsluze
vždy společně s touto řetězovou pilou.
Pozor! Riziko poškození sluchu.
V normálních provozních podmínkách může toto nářadí působit na obsluhu hlučností
přesahující 80 dB(A).
Pozor: Chraňte se před hlukem! Při práci s tímto nářadím dodržujte prosím místní
platné předpisy.
Určené použití/zakázané použití:
Tato řetězová pila je určena pro řezání kmenů, trámů a větví, a to v závislosti na dostupné
řezné délce. Touto pilou mohou být řezány pouze materiály ze dřeva.
Během práce s touto pilou je podle provozních pokynů vyžadováno dostatečné použití
prvků osobní ochrany (PPE). Tento výrobek je určen pro použití školenou obsluhou, která
bude provádět řezání větví a prořezávání korun stromů. Za škody a zranění způsobená v
důsledku nesprávného použití odpovídá uživatel/obsluha a ne výrobce. S touto pilou
mohou být použity pouze vhodné kombinace pilových řetězů a vodicích lišt uvedené v
návodu k obsluze. Součástí určeného použití tohoto nářadí jsou také upozornění na
bezpečnostní odkazy, a také provozní pokyny uvedené v návodu k obsluze. Osoby, které
pracují s tímto nářadím, musí být řádně proškoleny a seznámeny s tímto výrobkem a musí
brát v úvahu všechna možná nebezpečí. Mimoto musí být dodržovány všechny pokyny
platných předpisů týkajících se prevence nehod. Dále musí být dodržovány i další platné
základní předpisy týkající se ochrany zdraví a bezpečnosti. Jakékoli změny provedené na
nářadí zcela ruší odpovědnost výrobce za způsobené škody a povedou také k zrušení
platnosti záruky. Toto nářadí je určeno pouze pro soukromé použití na zahradách.
Zbytková rizika
I když je nářadí používáno předepsaným způsobem, vždy budou existovat určitá zbytková
rizika, která

5
OBSAH
nemohou být vyloučena. Vzhledem k typu a konstrukci tohoto nářadí mohou být
odvozena následující potenciální rizika:
- Kontakt s nechráněným řetězem pily (pořezání).
- Neočekávaný a náhlý pohyb lišty pily (pořezání).
- Poškození sluchu, není-li používána předepsaná ochrana sluchu.
- Vdechování jedovatých částic, výfukových plynů spalovacího motoru.
- Kontakt benzínu s pokožkou.
- Hluk. Hluk vytvářený tímto nářadím nelze odstranit. Provádění hlučných prací musí být
schváleno a je omezeno na určitou dobu. Dodržujte pracovní přestávky a omezte počet
pracovních hodin na minimum. Používejte odpovídající ochranu sluchu, aby byla zajištěna
vaše ochrana i ochrana osob pracujících ve vaší blízkosti.
- Vibrace. Varování: Aktuální hodnota vibrací při práci
s tímto nářadím se může lišit od
hodnot uvedených v návodu nebo od hodnot udávaných výrobcem. To může být
způsobeno následujícími faktory, které by měly být brány v úvahu před nebo během
každého použití:
- Je-li nářadí používáno správně.
- Je-li používána správná metoda řezání materiálu a je-li zvolen správný postup.
- Je-li použití tohoto nářadí oprávněné.
- Stav nabroušení řezného nástroje nebo stav celého nářadí.
- Zda jsou rukojeti namontovány na volitelné antivibrační rukojeti a zda jsou připevněny k
tělu pily.
Zaregistrujete-li nepříjemné pocity nebo zbarvení kůže u vašich rukou během práce s
tímto nářadím, okamžitě zastavte práci. Provádějte pracovní přestávky. Nebudete-li
provádět předepsané pravidelné přestávky, hrozí riziko nadměrného působení vibrací na
ruce a paže obsluhy.

6
1. Umístění součástí nářadí
1. Řetěz pily
2. Vodicí lišta
3. Přední kryt
4. Rukojeť navíjecího startéru
5. Kryt vzduchového filtru
6. Zajišťovací matice vzduchového filtru
7. Sytič
8. Pojistka páčky plynu
9. Zadní rukojeť
10. Páčka plynu
11. Vypínač motoru
12. Palivová nádrž
13. Nádrž na olej
14. Přední rukojeť
15. Pouzdro na vodicí lištu

7
2. Symboly na stroji
(1) Přečtěte si, nastudujte si a dodržujte všechny výstrahy.
(2) Varování! Nebezpečí zpětného rázu. Dávejte pozor na
zpětný ráz řetězové pily a vyvarujte se kontaktu s koncovou
částí vodicí lišty.
(3) Nepoužívejte řetězovou pilu pouze jednou rukou.
(4) Vždy držte pilu oběma rukama.
(5) Musíte používat odpovídající ochranu sluchu, zraku a
hlavy.
(6) Před použitím tohoto nářadí si přečtěte tento návod k
obsluze.
.
(7) Při práci s tímto nářadím vždy používejte bezpečnostní
a antivibrační (AV) rukavice.
(8) Při práci s tímto nářadím vždy používejte bezpečnostní
a neklouzavou pracovní obuv.

8
3. Symboly na nářadí
Z důvodu zvýšení bezpečnosti jsou symboly na nářadí
provedeny jako reliéfy. Obsluhujte toto nářadí
v souladu s významem uvedených symbolů, vyvarujte
se omylů.
(a). Otvor pro plnění palivové směsi „MIX GASOLINE“
Umístění: v blízkosti víčka palivové nádrže
(b). Otvor pro doplňování oleje na řetěz
Umístění: v blízkosti víčka nádržky na olej
(c). Obsluha vypínače motoru
Po přepnutí tohoto vypínače do polohy „O“ dojde k
okamžitému zastavení motoru.
Umístění: vzadu na levé straně zadní rukojeti
(d). Obsluha sytiče
Vytáhnutí táhla sytiče, uzavření sytiče. Zasunutí táhla
sytiče, otevření sytiče.
Umístění: vzadu na pravé straně zadní rukojeti.
(e). Seřízení olejového čerpadla
Otočíte-li šroubek pomocí šroubováku ve směru šipky k
poloze „MAX“, průtok oleje k řetězu se zvýší a při
otočení šroubku k poloze „MIN“ se průtok oleje sníží.
Umístění: Spodní část skříně motoru.

9
(f). Šroub pod symbolem „H“ je používán pro nastavení
vysokých otáček.
Šroub pod symbolem „L“ je používán pro nastavení
nízkých otáček.
Šroub nad symbolem „T“ je používán pro nastavení
volnoběžných otáček.
Umístění: horní levá část zadní rukojeti
(g). Zobrazuje směry uvolnění brzdy řetězu (bílá šipka) a
aktivace brzdy řetězu (černá šipka).
Umístění: Přední část krytu řetězu
(h). Zobrazuje směr instalace řetězu pily.
Umístění: Přední část krytu řetězu
(I). Zaručená hodnota hlučnosti tohoto nářadí.
(J). Ruční startování motoru.
(k) Dekompresní ventil (je-li použit)
Stisknutí tlačítka dekompresního ventilu otevře ventil.

10
■Před použitím tohoto výrobku
1. Před použitím našich výrobků si prosím pečlivě
přečtěte tento návod k obsluze, abyste se řádně
seznámili se správným použitím tohoto nářadí.
2. Řetězovou pilu nikdy nepoužívejte, jste-li unavení,
nemocní nebo rozrušení, nebo jste-li pod vlivem
alkoholu, drog nebo léků ovlivňujících soustředění.
3. Používejte tuto řetězovou pilu pouze na dobře
větraných místech. Nikdy nestartujte motor v
uzavřené místnosti nebo budově. Výfukové plyny
obsahují nebezpečný oxid uhelnatý.
4. Nikdy neprovádějte řezání při silném větru, ve
špatném počasí, při nízké viditelnosti nebo při
velmi nízkých či velmi vysokých teplotách. Vždy
proveďte ohledání stromu s cílem najít suché
větve, které mohou spadnout během kácení.
5. Používejte bezpečnou a neklouzavou obuv,
přiléhající oděv a pomůcky na ochranu zraku,
sluchu a hlavy. Používejte antivibrační rukavice
(AV).
Jsou-li některé osoby vystaveny působení vibrací a
chladu, může se u nich objevit stav nazývající se
Raynaudův fenomén, který postihuje prsty těchto
osob. Dochází k ztrátě zbarvení a citlivosti prstů.
Důrazně doporučujeme dodržovat následující
opatření, protože není známa minimální expozice,
která by mohla vyvolat toto onemocnění.

11
Udržujte tělo v teple, zejména hlavu, krk, chodidla, kotníky, ruce a zápěstí.
Udržujte dobrý krevní oběh intenzivním prováděním cviků pro paže během častých
přestávek při práci a také tím, že nebudete kouřit. Udržujte stále nabroušený řetěz pily a
provádějte předepsanou údržbu pily, včetně antivibračního systému. Tupý řetěz prodlouží
dobu řezání a přitlačování tupého řetězu do dřeva způsobí zvýšení vibrací přenášených
do rukou obsluhy. Jsou-li na pile uvolněny díly nebo jsou-li poškozeny či opotřebovány
tlumiče vibrací, projeví se to zvýšením intenzity vibrací. Omezte počet pracovních hodin.
Všechna výše uvedená opatření nevylučují možnost vzniku syndromů nedokrvení prstů
nebo zánětu karpálního tunelu v zápěstí. Proto by uživatelé, kteří pilu užívají pravidelně a
dlouhodobě, měli sledovat stav svých rukou a prstů.
Dojde-li k výskytu výše uvedených syndromů, ihned vyhledejte lékaře.
6. Při doplňování paliva buďte vždy velmi opatrní.
Všechny zbytky rozlitého paliva ihned otřete a
potom pilu před nastartováním přemístěte
nejméně 3 m od místa doplnění paliva.
7. Na místech, kde je mícháno, doplňováno nebo
skladováno palivo nesmí být žádné zdroje jiskření
nebo otevřeného plamene (například kouření,
otevřené plameny, práce způsobující jiskření).
Při manipulaci s palivem nebo s pilou nekuřte.
8. Při startování pily nebo při řezání dřeva se v
blízkosti řetězové pily nesmí zdržovat žádné osoby.
Udržujte ostatní osoby a domácí zvířata mimo
nebezpečnou oblast. Při startování nebo při
obsluze řetězové pily se děti, domácí zvířata a
okolo stojící osoby musí nacházet ve vzdálenosti
minimálně 10 m.
9. Nikdy nezačínejte řezat, nebude-li vyčištěno
pracoviště, nebudete-li mít bezpečný postoj a
nebudete-li mít naplánovaný volný prostor pro pád
káceného stromu.

12
10. Je-li je motor pily v chodu, vždy držte řetězovou
pilu pevně oběma rukama. Uchopte rukojeti pily
pevně tak, aby palec vždy směřoval proti ostatním
prstům.
11. Je-li je motor pily v chodu, žádná část vašeho těla
se nesmí přiblížit k řetězu. Před nastartováním
motoru pily se ujistěte, zda se řetěz pily nedotýká
jiných předmětů.
12. Vždy přenášejte pilu se zastaveným motorem, s
vodicí lištou a řetězem směřujícím dozadu a s
tlumičem výfuku na straně odvrácené od těla.
13. Před každým použitím řetězovou pilu vždy
zkontrolujte, zda nedošlo k poškození, uvolnění
nebo ztrátě dílů. Nikdy nepracujte s řetězovou
pilou, která je poškozena a nesprávně seřízena
nebo která není kompletně a bezpečně sestavena.
Ujistěte se, zda se po uvolnění páčky plynu
přestane pohybovat řetěz pily.
14. Veškerou údržbu řetězových pil, která není
uvedena v tomto návodu k obsluze, musí provádět
pouze mechanik odborného servisu na řetězové
pily. (Například, jsou-li použity nevhodné pracovní
nástroje při demontáži setrvačníku nebo k zajištění
setrvačníku při demontáži spojky, může dojít k
poškození konstrukce setrvačníku a k jeho
následnému roztržení.)
15. Před odložením pily vždy vypněte motor.
16. Věnujte mimořádnou pozornost řezání malých
křovin, tenkých větví a mladých stromků, protože
útlý materiál může být zachycen řetězem pily a
může být odmrštěn směrem na vás,
nebo může způsobit ztrátu vaší rovnováhy.

13
17. Při řezání napružených větví pamatujte na
možnost jejich zpětného odmrštění po uvolnění
napětí, které bude způsobeno přeříznutím vláken
dřeva.
18. Rukojeti udržujte suché, čisté a neznečištěné
palivem.
19. Buďte připraveni na zpětný ráz. Zpětný ráz je
prudký pohyb vodicí lišty řetězu směrem nahoru,
ke kterému dochází, dostane-li se konec lišty do
kontaktu s objektem. Zpětný ráz může vést k
nebezpečné ztrátě kontroly nad řetězovou pilou.
20. Při přemisťování pily musí být na řetězové liště
vždy nasazen ochranný kryt. Při přepravě
řetězovou pilu vždy řádně zajistěte, aby nemohlo
dojít k ztrátě paliva, poškození nebo zranění osob.

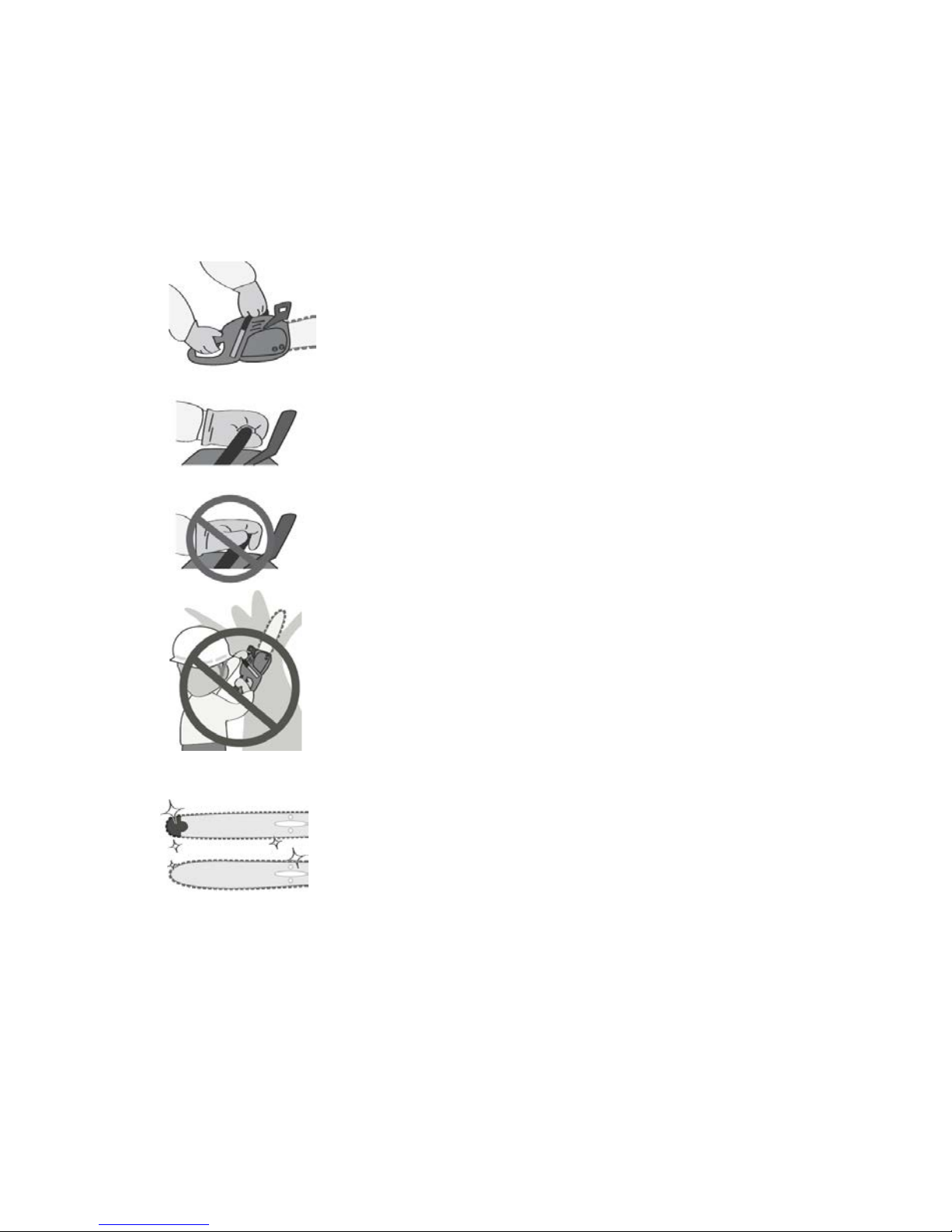

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO UŽIVATELE ŘETĚZOVÉ PILY NA ZPĚTNÝ RÁZ
K zpětnému rázu může dojít v situaci, kdy se přední část vodicí lišty dostane do kontaktu s
objektem nebo sevře-li řezaný materiál řetěz v řezu. Při
kontaktu koncové části vodicí lišty s objektem může v
některých případech dojít k velmi rychlému odmrštění pily
směrem dozadu a k současnému pohybu lišty směrem nahoru a dozadu směrem k
obsluze. Sevření řetězu v řezu může vést k rychlému zpětnému pohybu lišty směrem k
obsluze. Obě tyto reakce mohou vést k ztrátě kontroly nad pilou, což může vést k
způsobení vážných úrazů.

14
● Nespoléhejte pouze na bezpečnostní vybavení této pily. Jako uživatel řetězové pily
musíte neustále dodržovat několik pravidel týkajících se prevence, aby nedošlo k
nehodám nebo zraněním.
(1) Jste-li seznámeni se základním principem zpětného rázu, můžete snížit nebo vyloučit
moment překvapení. Nečekané překvapivé reakce vedou k nehodám.
(2) Je-li motor v chodu, uchopte tuto řetězovou
pilu pevně oběma rukama, s pravou rukou na
zadní rukojeti a s levou rukou na přední rukojeti.
Rukojeti pily pevně obemkněte palcem
směřujícím proti ostatním prstům. Pevné
uchopení pomůže omezit zpětný ráz a udržet pilu
pod kontrolou. Nepouštějte tuto pilu.
(3) Ujistěte se, zda se na pracovišti, na kterém
budete provádět řezání, nevyskytují žádné
překážky. Volný konec lišty nesmí při práci s pilou
zavadit o větev, kmen nebo jinou překážku.
(4) Provádějte řez, je-li motor pily v chodu ve
vysokých otáčkách.
(5) Při řezání udržujte stabilní postoj,
nepřekážejte sami sobě a provádějte řezání
maximálně ve výši ramen.
(6) Dodržujte pokyny výrobce týkající se mazání a
broušení řetězu pily.
(7) Používejte pouze náhradní řetězy a vodicí lišty
specifikované výrobcem nebo díly s
ekvivalentními parametry.

15
5. Instalace vodicí lišty a řetězu
Standardní balení řetězové pily obsahuje níže
zobrazené položky:
(1) Motor
(2) Pilový řetěz
(3) Vodicí lišta
(4) Pouzdro na vodicí lištu
(5) Klíč na zapalovací svíčku
(6) Pilník
Otevřete krabici a nainstalujte na pilu vodicí lištu a
řetěz podle následujícího postupu:
Zuby řetězu jsou velmi
ostré. Z bezpečnostních důvodů používejte
ochranné rukavice.
1. Přitažením ochranného rámu směrem k přední
rukojeti se ujistěte, zda není aktivována brzda
řetězu.
2. Povolte matici a sejměte kryt řetězu s distanční
vložkou.
3. Nasaďte řetěz na ozubené kolo a při současném
přidržování řetězu na liště namontujte vodicí lištu
na hnací jednotku. Nastavte polohu matice
napínáku řetězu.
(7) Otvor
(8) Matice napínáku řetězu
(9) Kryt spojky

16
Věnujte náležitou pozornost správnému směru
pohybu řetězu pily.
(1)Směr pohybu
4. Namontujte vodicí lištu a potom veďte řetěz pily
kolem vodicí lišty a ozubeného kola.
5. Vložte matici napínáku řetězu do spodního
otvoru na vodicí liště, potom nasaďte kryt řetězu a
utáhněte montážní matici pouze prsty.
6. Přizvedněte volný konec lišty a šroubovákem
otáčejte šroubem pro napínání řetězu tak, aby se
články řetězu právě dotýkaly spodní strany vodicí
drážky v liště.
7. S vodicí lištou v horní poloze pevně utáhněte
matice (12 - 15 Nm). Řetěz posouvejte rukou,
zkontrolujte volný chod a správné napnutí řetězu.
Je-li to nutné, upravte nastavení s uvolněným
krytem řetězu.
8. Utahování šroubu probíhá ve směru pohybu
hodinových ručiček a povolování proti směru
pohybu hodinových ručiček.
Seřizovací šroub napnutí řetězu
Udržení správného napnutí řetězu pily je velmi důležité. Nesprávné napnutí může
způsobit rychlé opotřebování vodicí lišty nebo snadné padání řetězu. Dávejte pozor
zejména při použití nového řetězu, protože nový řetěz by se měl při prvním použití
roztáhnout.
K nové řetězové pile náleží doraz s hroty. Před úvodním použitím musí být našroubován
na řetězovou pilu. Připevněte prosím tento doraz s hroty pomocí dvou šroubů na přední
část řetězové pily.

17
6. Palivo a olej pro mazání řetězu
■Palivo
Motory jsou mazány olejem speciálně určeným
pro vzduchem chlazené dvoudobé motory.
Nemáte-li k dispozici tento olej, použijte kvalitní
olej s antioxidantem, který je speciálně označen
pro použití ve vzduchem chlazených dvoudobých
motorech.
DOPORUČENÝ MÍCHACÍ POMĚR
BENZÍN 40 : OLEJ 1
Tyto motory jsou certifikovány pro provoz s
bezolovnatým benzínem.
Palivo je vysoce hořlavé. V blízkosti paliva nekuřte
a nepřibližujte s otevřeným plamenem nebo se
zdrojem jiskření.
1. PALIVO BEZ OLEJE (ČISTÝ BENZIN) - Velmi rychle
by způsobilo vážné poškození součástí motoru.
2. POUŽITÍ OLEJE PRO ČTYŘDOBÉ MOTORY NEBO
PRO VODOU CHLAZENÉ MOTORY - Bude vytvářet
usazeniny na zapalovací svíčce, bude zanášet
výfukový kanál nebo způsobí zadření pístních
kroužků.
■
JAK MÍCHAT PALIVO
1. Odměřte množství benzinu a oleje pro míchání.
2. Část benzinu vlijte do čisté schválené nádoby na
palivo.
3. Vlijte do ní olej a dobře promíchejte.

18
4. Vlijte zbytek benzinu a opět míchejte nejméně
jednu minutu.
5. Umístěte na nádobu zřetelné označení, aby
nemohlo dojít k záměně a nesprávnému smíchání.
■㻌 OLEJ PRO MAZÁNÍ ŘETĚZU
Během celého roku používejte speciální olej pro
řetězové pily.
Nepoužívejte užitý nebo regenerovaný olej, který
může způsobit poškození olejového čerpadla.

19
7. Obsluha
■㻌 STARTOVÁNÍ MOTORU
1. Odšroubujte a sejměte víčko palivové nádrže a
víčko otvoru pro doplnění oleje. Položte tato víčka
na čistý povrch.
2. Naplňte palivovou nádrž směsí benzínu a oleje a
nádrž na olej zhruba na 80 % objemu.
3. Našroubujte řádně víčka plnicích otvorů a
případně rozlité palivo pečlivě otřete.
4. Nastavte spínač do polohy „I“.
5. Několikrát stiskněte ruční pumpičku, aby se do
pumpičky dostalo palivo.
(1) Olej
(2) Palivo
(3) Spínač motoru
(4) Sytič (5) Ruční pumpička
6. Vytáhněte sytič. Sytič se uzavře a páčka plynu
bude potom nastavena do polohy pro startování
motoru.
Je-li startování prováděno ihned po zastavení
motoru. Nastavte sytič do polohy otevřeno
Byl-li ovladač sytiče vytažen, nelze jej vrátit zpět do
pracovní polohy, a to i v případě, kdy na něj tlačíte.
Chcete-li vrátit ovladač sytiče zpět do pracovní
polohy, místo tohoto ovladače použijte páčku
plynu.
7. Stlačte kryt přední rukojeti dolů směrem k
přední části, aby došlo k aktivaci brzdy řetězu.
8. Stiskněte tlačítko dekompresního ventilu. (Je-li
použit.)
9. Přidržujte pilu pevně k podkladu a zatáhněte
rázně za rukojeť lanka startéru.

20
Jakmile dojde k protáčení motoru, dekompresní ventil se automaticky vrátí do uzavřené
polohy. Tlačítko dekompresního ventilu byste měli stisknout před každým startováním.
10. Jakmile dojde k protáčení motoru, stlačte
ovladač sytiče a znovu zatáhněte za rukojeť lanka
startéru, aby došlo k nastartování motoru.
11. Vytáhněte kryt přední rukojeti nahoru směrem
k přední rukojeti, aby došlo k uvolnění brzdy.
Potom nechejte motor zahřát na provozní teplotu
s mírně stisknutou páčkou plynu.
Před nastartováním motoru pily se ujistěte, zda se
řetěz pily nedotýká jiných předmětů. Před každým
startováním se vždy ujistěte, zda je aktivována
brzda řetězu.
■㻌㻌KONTROLA DODÁVKY OLEJE
Po spuštění motoru nechejte řetěz běžet ve
středních otáčkách a kontrolujte, zda řetěz
rozstřikuje olej, jak je znázorněno na obrázku.
(1) Olej na řetěz
Průtok oleje lze nastavit šroubovákem v otvoru ve
spodní části na straně spojky. Proveďte nastavení
podle pracovních podmínek.
(1) Šroub pro nastavení průtoku oleje
Otáčení šroubu proti směru pohybu hodinových
ručiček - Větší průtok Otáčení šroubu ve směru pohybu hodinových
ručiček - Menší průtok
Při spotřebování paliva by měla být nádrž na olej
téměř prázdná. Doplňujte nádrž na olej při každém
doplňování paliva.
