HEBU medical HF 9530-02 User manual

DEUTSCH
ENGLISH
Argon-Druckminderer für HBS-Xtouch
Geräte
DEUTSCH
Gebrauchsanweisung
Seite 3
Operating Manual
Page 13
HF 9530-02

Argon Pressure Reducer for HBS Xtouch
2
EN
Inhalt
1 Verwendete Symbole .....................................................................................................................................3
2 Warnhinweise.................................................................................................................................................4
3 Einführung ......................................................................................................................................................4
4 Einsatzbereich................................................................................................................................................4
4.1 Zweckbestimmung.................................................................................................................................4
4.2 Kontraindikationen.................................................................................................................................4
5 Produktbeschreibung......................................................................................................................................5
6 Inbetriebnahme und Bedienung .....................................................................................................................6
6.1 Anschluss an die Gasflasche.................................................................................................................6
6.2 Anschluss an das HF Gerät...................................................................................................................6
6.3 Bedienung..............................................................................................................................................7
6.3.1 Öffnen.................................................................................................................................................. 7
6.3.2 Schließen............................................................................................................................................. 7
6.3.3 Einstellen der Stellschraube am Druckschalter................................................................................... 7
7 Reinigung........................................................................................................................................................7
8 Wartung..........................................................................................................................................................8
8.1 Wechsel Dichtring..................................................................................................................................8
8.2 Wechsel Filterschraube .........................................................................................................................8
9 Lagerung.........................................................................................................................................................8
10 Technische Daten...........................................................................................................................................8
10.1 Druckminderer .......................................................................................................................................8
10.2 Druckschalter.........................................................................................................................................8
11 Gewährleistung / Reparatur............................................................................................................................9
12 Service und Hersteller Adresse......................................................................................................................9
HF 9530-02

HF 9530-02
3
EN
1 Verwendete Symbole
Bitte diese Gebrauchsanweisung gründlich durchlesen und aufbewahren.
Unsachgemäße Anwendung kann zu Verletzungen führen oder Beschädigungen der
Produkte verursachen.
Symbol
Signalwort
Gefahr
Folge
GEFAHR!
Unmittelbar drohende
Gefahr für Personen
Tod oder schwere
Verletzungen
WARNUNG!
Mögliche Gefahr für
Personen oder
Sachwerte
Gesundheitliche
Schäden oder schwere
Sachschäden
ACHTUNG!
Mögliche Gefahr für
Sachwerte
Sachschäden
Weitere verwendete Symbole:
Symbol
Definition
CE-Kennzeichnung
/!
Achtung
Hersteller

Argon Pressure Reducer for HBS Xtouch
4
EN
2 Warnhinweise
3 Einführung
Sie erhalten mit dem Erwerb dieses Instrumentes ein hochwertiges Produkt, dessen
sachgerechte Handhabung und Gebrauch im Folgenden dargestellt wird.
Um Risiken und unnötige Belastungen für die Patienten, die Anwender und Dritte möglichst
gering zu halten, bitten wir Sie die Gebrauchsanweisung sorgfältig durchzusehen und
aufzubewahren.
4 Einsatzbereich
Dieses Produkt dient der Versorgung von HBS-Xtouch Geräten mit Argongas. Es reduziert den
Gasdruck der Gasquelle auf den benötigten Betriebsdruck und erhält diesen konstant.
4.1 Zweckbestimmung
Dieses Produkt dient der Versorgung von HBS x-touch-Geräten mit Argongas. Es reduziert den
eingehenden Gasdruck der Gasquelle auf den benötigten Betriebsdruck und erhält diesen
konstant.
4.2 Kontraindikationen
Es sind keine Kontraindikationen bekannt.
!
Der unsachgemäße Gebrauch des Druckminderers kann schwere Schäden hervorrufen.
!
Den Druckminderer nur mit dem vorgesehenen Gas und Druck betreiben. Bei Betrieb mit
anderen Gasen und Drücken besteht Explosionsgefahr.
!
Der Druckminderer ist vor Staub, Öl und anderweitiger Verschmutzung zu schützen.
!
Sind am Produkt Mängel festgestellt worden, auf keinen Fall in Gebrauch nehmen.
!
Die Gasentnahme darf nur aus senkrecht stehenden Gasflaschen erfolgen, die gegen
Umfallen gesichert sind.
!
Explosionsgefahr. Bei der Inbetriebnahme und Bedienung müssen die Hände und das
Werkzeug frei von öligen und fettigen Substanzen sein.

HF 9530-02
5
EN

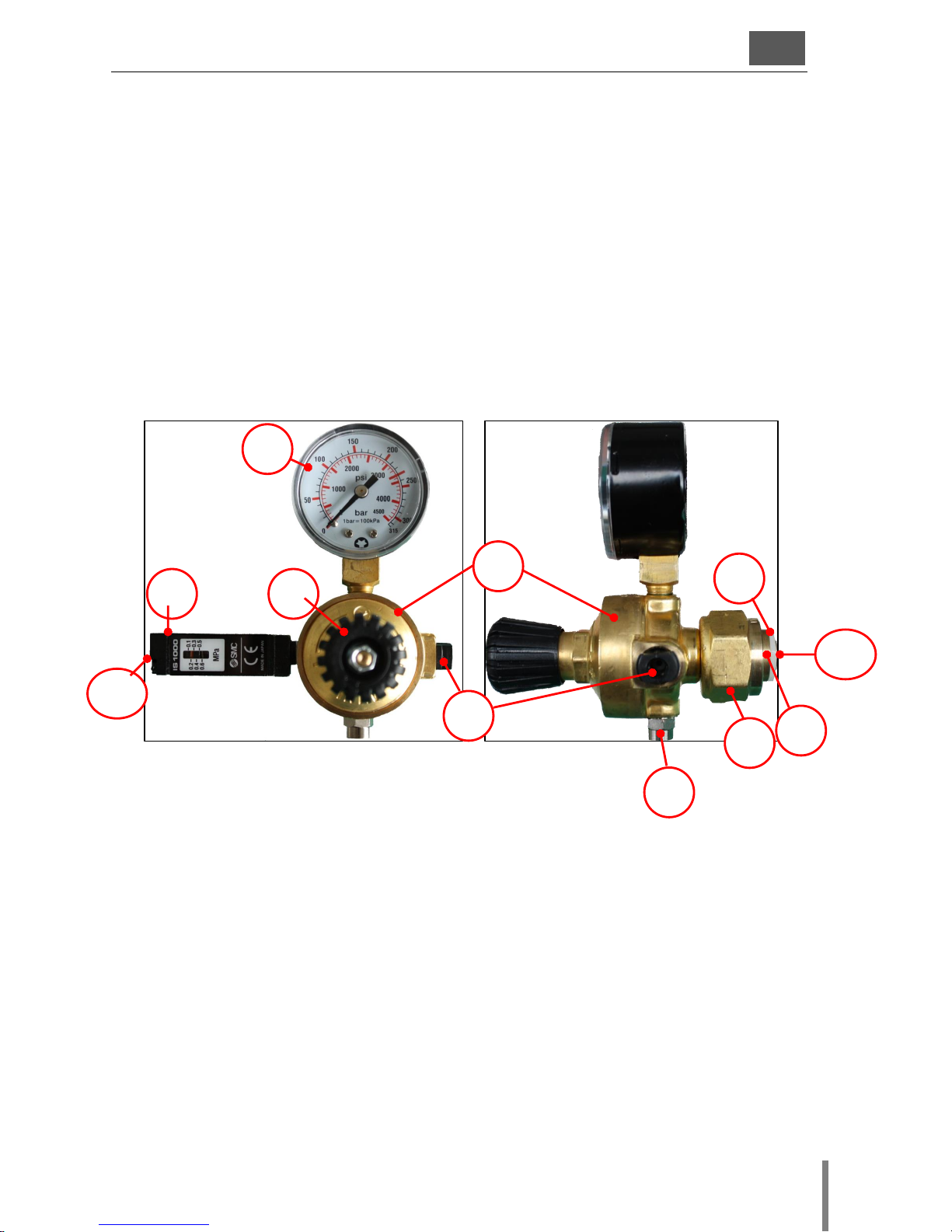

5 Produktbeschreibung
- Hochdruckmanometer (1)
- Mechanischer Druckschalter (2)
- Einstellschraube (3)
- Sicherheitsventil (4)
- Abgangsstutzen (5)
- Gehäuse (6)
- Dichtring (7)
- Überwurfmutter (8)
- Eingangsstutzen (9)
- Filterschraube (10)
- Einstellschraube mechanischer Druckschalter (11)
Abbildung 1
Abbildung 2
1
2
3
10
11
7
8
4
5
6
9

Argon Pressure Reducer for HBS Xtouch
6
EN
6 Inbetriebnahme und Bedienung
6.1 Anschluss an die Gasflasche
Der Druckminderer ist für Gasflaschenanschlüsse nach DIN 477 ausgelegt.
- Vor jedem Gasflaschenwechsel den Dichtring (7) auf Unversehrtheit prüfen.
- Vor dem Anschluss des Druckminderers an die Gasflasche, sind die Öffnungen
von Verschmutzungen zu befreien. Gegebenenfalls mit Druckluft ausblasen.
- Die Stellschraube (6) des Druckminderers gegen den Uhrzeigersinn bis zum
Anschlag zudrehen. Ebenso das Gasflaschenventil.
- Den Eingangsstutzen (9) des Druckminderers an die Öffnung der Gasflasche
ansetzen. Das Manometer (1) senkrecht ausrichten und die Überwurfmutter (8)
von Hand zudrehen. Gegebenenfalls das Manometer erneut ausrichten.
- Mit einem 30 mm Gabelschlüssel die Überwurfmutter fest anziehen.
Während der Inbetriebnahme fern von Wärmequellen und leicht
entzündbaren Stoffen arbeiten
Öffnung der Gasflasche niemals auf sich oder andere Personen Richten.

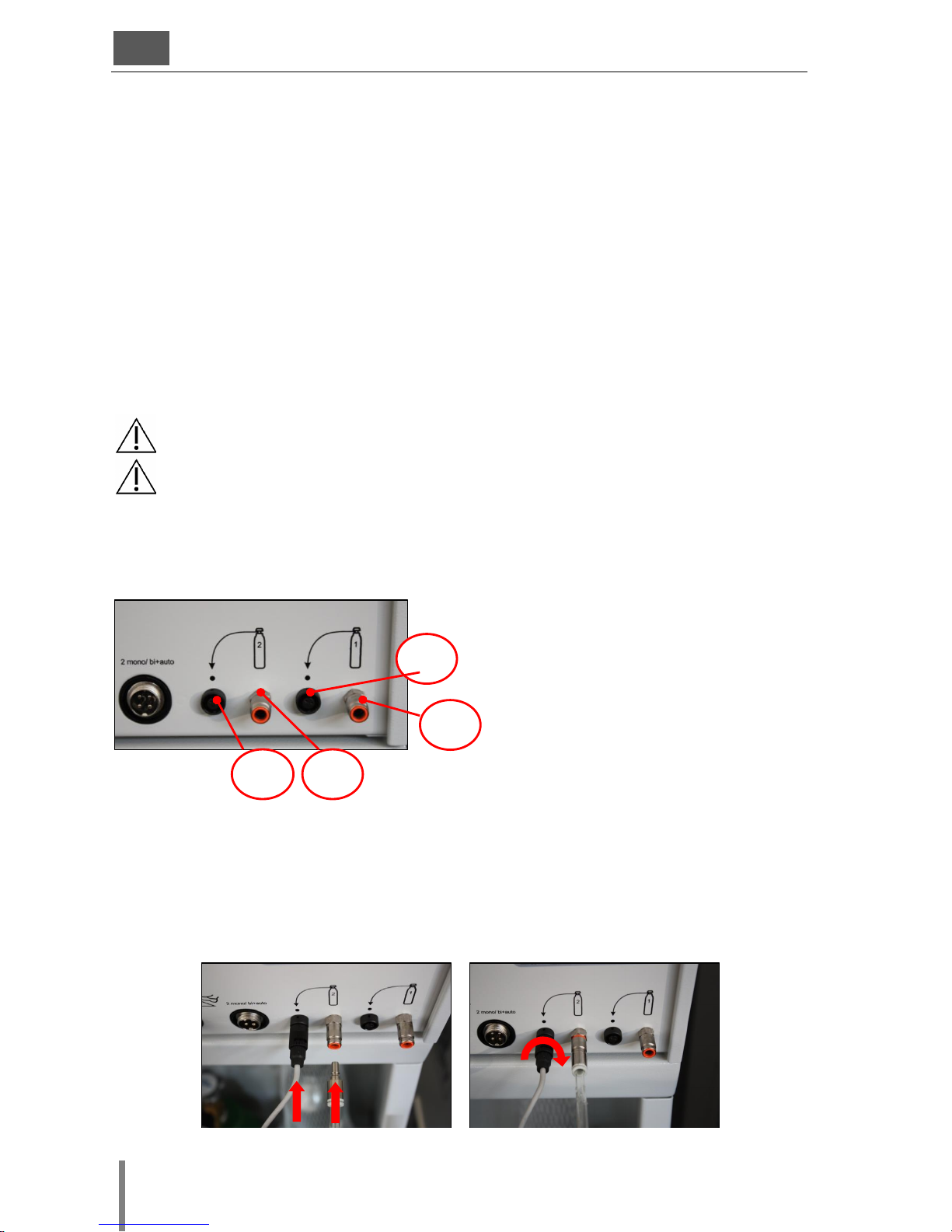

6.2 Anschluss an das HF Gerät
Anschlüsse am HF Gerät
- Gasdruck-Messlinie 2 (12)
- Gas-Anschluss 2 (13)
- Gasdruck-Messlinie 1 (14)
- Gas-Anschluss 1 (15)
- Das vom Druckschalter (3) abgehende Kabel in Gasdruck-Messlinie 1 oder 2
(14 oder 12) einstecken.
- Den Verschluss im Uhrzeigersinn drehen, bis er einrastet. Dies ist am
Klickgeräusch erkennbar.
- Den vom Ausgangsstutzen abgehenden Schlauch, mit dem Adapter am
Schlauchende, am Gasanschluss 1 oder 2 (15 oder 13) einstecken. Der
Verschluss rastet von selbst ein (Abbildung 4 und 5).
Abbildung 4
Abbildung 5
Abbildung 3
13
15
14
12

HF 9530-02
7
EN
6.3 Bedienung
6.3.1 Öffnen
- Langsam das Gasflaschenventil öffnen. Das Manometer zeigt dann den Gasdruck
in der Flasche an.
- Langsam die Einstellschraube bis zum Anschlag aufdrehen.
Ein zu schnelles Öffnen des Flaschenventils kann zum Aussetzen des
Manometers führen!
6.3.2 Schließen
- Das Gasflaschenventil schließen.
- Das Gas aus dem Druckminderer ausströmen lassen.
- Die Einstellschraube gegen den Uhrzeigersinn vollständig zudrehen.
6.3.3 Einstellen der Stellschraube am Druckschalter
Der Druckschalter erfüllt den Zweck, an die Steuerung des HF-Gerätes die
Informationen zu übersenden, ob der richtige Druck anliegt oder nicht. Dazu lässt
sich mit Hilfe der Stellschraube ein Mindestdruck festlegen.
Es ist darauf zu achten, dass der Mindestdruck am Druckschalter stets unter 4 bar
liegt, da ansonsten die Gasversorgung des HF-Geräts unterbunden wird. Um den
Mindestdruck am Druckschalter einzustellen wie folgt vorgehen:
- Mit einem Schlitz-Schraubendreher die Stellschraube(11) im Uhrzeigersinn
drehen, um den Druck zu erhöhen oder die Stellschraube(11) gegen den
Uhrzeigersinn drehen, um den Druck zu senken.
- Der eingestellte Mindestdruck kann an der Skala abgelesen werden.
7 Reinigung
Sollte der Druckminderer eine äußerliche Reinigung benötigen, nur mit einem sauberen,
trockenen, staubfreien Tuch abwischen.
Bei hartnäckigerer Verschmutzung kann das Tuch mit sauberem Wasser angefeuchtet
werden.
Keinesfalls Wasser in den Druckminderer gelangen lassen. Es besteht
Explosionsgefahr

Argon Pressure Reducer for HBS Xtouch
8
EN
8 Wartung
Hände und Werkzeuge dürfen für die Wartungsarbeiten nicht ölig oder fettig
sein.
8.1 Wechsel Dichtring
Bei starker Abnutzung wird der Dichtring wie folgt ausgetauscht:
- Mit einem Schlitz-Schraubendreher den Dichtring aushebeln und abnehmen.
- Den neuen Dichtring ohne Zuhilfenahme jeglicher Werkzeuge auf die
vorgesehene Stelle aufdrücken.
8.2 Wechsel Filterschraube
Bei starker Verschmutzung, ansonsten alle 2 Jahre wird die Filterschraube wie folgt
ausgetauscht:
- Die Filterschraube mit einem 6 mm Innensechskantschlüssel lösen.
- Den Druckminderer so halten, dass der Eingangsstutzen nach unten gerichtet ist,
sodass keine Schmutzpartikel ins Innere gelangen können.
- Per Hand die Filterschraube heraus drehen.
- Die neue Filterschraube behutsam per Hand eindrehen.
- Mit dem Innensechskantschlüssel die Filterschraube festziehen.
9 Lagerung
Wird der Druckminderer nicht verwendet, so ist er trocken und staubfrei zu lagern. Die
umgebende Luft darf nicht kondensierend sein.
Es empfiehlt sich die Verpackung aufzubewahren, um das Gerät bei Bedarf darin zu
lagern.
10 Technische Daten
10.1Druckminderer
Vordruck P1 [bar]
max. 230
Hinterdruck P2 [bar]
4
Durchfluss Q1 [m3/h]
< 1
Betriebstemperatur [°C]
-20 bis +60
10.2Druckschalter
Modell
IS 1000
Prüfdruck [bar]
10
Maximaldruck [bar]
7
Betriebsdruckbereich [bar]
1 bis 6
Hysterese [bar]
0,8
Umgebungs- und Mediumstemperatur [°C]
-5 bis +60
Max. Schaltleistung
2 VAC AC / 2 W DC
Spannung
24 V AC/DC
48 V AC/DC
100 V
AC/DC
Max. Arbeitsstrom
50 mA
40 mA
20 mA

HF 9530-02
9
EN
11 Gewährleistung / Reparatur
Unsere Produkte werden aus hochwertigen Materialien hergestellt und vor der Auslieferung
sorgfältig überprüft. Sie unterliegen jedoch auch bei bestimmungsgemäßem Gebrauch je nach
Verwendungsintensität einem mehr oder weniger starken Verschleiß.
Dieser Verschleiß ist technisch bedingt und unvermeidlich.
Sollten dennoch verschleißunabhängige Fehler auftreten, wenden Sie sich an unsere
Kundenbetreuung.
Defekte Produkte dürfen nicht mehr verwendet werden und müssen vor der Rücksendung den
gesamten Wiederaufbereitungsprozess durchlaufen haben.
12 Service und Hersteller Adresse
HEBUmedical GmbH
Badstraße 8
78532 Tuttlingen / Germany
Tel. +49 7461 94 71 - 0
Fax +49 7461 94 71 - 22
eMail: service@HEBUmedical.de
Web: www.HEBUmedical.de

Argon Pressure Reducer for HBS Xtouch
10
EN
Contents
1 Used symbols............................................................................................................................ 11
2 Warning..................................................................................................................................... 12
3 Introduction ............................................................................................................................... 12
4 Scope........................................................................................................................................ 12
4.1 Inteded Use....................................................................................................................... 12
4.2 Contraindication................................................................................................................. 12
5 Product description.................................................................................................................... 13
6 Commissioning and use............................................................................................................ 14
6.1 Connection to gas cylinder................................................................................................. 14
6.2 Connection to HF-Device................................................................................................... 14
6.3 Use.................................................................................................................................... 15
6.3.1 Opening............................................................................................................................15
6.3.2 Closing..............................................................................................................................15
6.3.3 Adjusting the mechanical style pressure switch adjustment screw....................................15
7 Cleaning.................................................................................................................................... 15
8 Maintenance.............................................................................................................................. 16
8.1 Changing gasket ring......................................................................................................... 16
8.2 Changing filter screw......................................................................................................... 16
9 Storage...................................................................................................................................... 16
10 Technical data........................................................................................................................... 16
10.1 Pressure reducer............................................................................................................... 16
10.2 Mechanical style pressure switch....................................................................................... 16
11 Warranty / Repair ...................................................................................................................... 17
12 Manufacturer and servicing address.......................................................................................... 17
HF 9530-02

HF 9530-02
11
EN
1 Used symbols
Please read these instructions carefully and keep them for future reference. Improper
handling can cause personal injury or damage the product.
Symbol
Definition
Danger
Consequence
DANGER!
Immediate danger for
people
Death or serious
injuries
WARNING!
Possible danger for
people or objects
Health damages or
severe material
damages
ATTENTION!
Possible danger to
objects
Material damages
Additional symbols used:
Symbol
Definition
CE marking
/!
Attention
Manufacturer

Argon Pressure Reducer for HBS Xtouch
12
EN
2 Warning
3 Introduction
By purchasing this instrument, you are now the owner of a high-quality product whose use and
correct handling are described in the following. In order to minimize possible risks to patients and
users, please observe these instructions carefully. Use, disinfection, cleaning and sterilization
may only be performed by suitably trained specialist personnel.
4 Scope
This product is designed to power HBS-Xtouch devices with argon gas. It reduces the gas
pressure of the gas source to the required operating pressure and maintains it constant.
4.1 Inteded Use
Argon pressure reducer: This product is designed to power Argon gas HBS x-touch devices. It
reduces the incoming gas pressure of the gas source to the required operating pressure and
maintains it constant.
4.2 Contraindication
No contraindications are known.
!
Incorrect use of the pressure reducer can cause serious damage.
!
Run the pressure reducer only at the intended pressure and with the intended gas. The use
of improper gas or at improper pressure might cause risks of explosion.
!
Protect the pressure reducer from dust, oil and other sources of dirt.
!
Do not use the pressure reducer if it is not in prefect working conditions.
!
When you draw gas, the cylinder must be placed upright and protected from falling.
!
Danger of explosion. At startup and also during use, hands and tools must be free from oil
and grease.

HF 9530-02
13
EN
5 Product description
- High pressure gauge (1)
- Mechanical style pressure switch (2)
- Pressure adjusting screw (3)
- Relief valve (4)
- Outlet connection (5)
- Body (6)
- Gasket ring (7)
- Coupling nut (8)
- Inlet connection (9)
- Filter screw (10)
- Adjusting screw mechanical style pressure switch (11)
Figure 1
Figure 2
1
2
3
10
11
7
8
4
6
9
5

Argon Pressure Reducer for HBS Xtouch
14
EN
6 Commissioning and use
6.1 Connection to gas cylinder
The pressure reducer is constructed for gas cylinder connections in line with DIN 477.
- At every gas cylinder change, initial check the gasket ring (7) on intactness.
- Before connecting the pressure reducer to the gas cylinder, make sure the
openings of the gas cylinder and the pressure reducer are free from dirt.
Otherwise blow out with compressed-air.
- Turn the pressure adjusting screw (6) anti-clockwise as far as it will go. Do the
same with the valve of the gas cylinder.
- Put the inlet connection (9) of the pressure reducer on the opening of the gas
cylinder. Align the high pressure gauge (1) upright and close the coupling nut (8)
manually. If necessary again align the high pressure gauge.
- Tighten the coupling nut by using a 30 mm flat wrench.
Stay away from heat sources and easily inflammable materials during the
commissioning.
Do not direct the opening of the gas cylinder on yourself or other persons.
6.2 Connection to HF-Device
Ports of the HF-Device
- gas pressure measure line 2 (12)
- gas connection 2 (13)
- gas pressure measure line 1 (14)
- gas connection 1 (15)
- Plug in the mechanical style pressure switch (3) leaving cable in gas measure line
1 or 2 (14 or 12).
- Turn the lock clockwise until it is engaged. You can hear that at the click-sound.
- Plug in the outlet connection (5) leaving tube with its adapter at the end to gas
connection 1 or 2 (15 or 13). The lock engages by itself (Figure 4 and 5).
Figure 4
Figure 5
Figure 3
13
15
14
12

HF 9530-02
15
EN
6.3 Use
6.3.1 Opening
- Slowly open the gas cylinder valve. The high pressure gauge (1) will show you the
cylinder pressure.
- Slowly open the pressure adjusting screw (3) as far as it will go.
Opening the gas cylinder valve too quickly might cause gauges
malfunction.
6.3.2 Closing
- Close the gas cylinder valve.
- Release the gas out of the pressure reducer.
- Turn the pressure adjusting screw (3) anti-clockwise till it is completely closed.
6.3.3 Adjusting the mechanical style pressure switch adjustment screw
The mechanical style pressure switch fulfills the purpose to provide the control
system of the HF-device with information, whether the required pressure is on or
not. For that you can set a minimum pressure with the aid of the adjustment
screw. Pay attention that the minimum pressure is always set under 4 bar,
otherwise the gas supply will be inhibited.
To set the minimum pressure, perform the following instructions:
- Turn the adjustment screw (11) clockwise with the aid of a slotted screwdriver, to
increase the pressure.
- Turn the adjustment screw (11) anti clockwise with the aid of a slotted screwdriver,
to decrease the pressure.
- The adjusted pressure can be seen on the scale.
7 Cleaning
In case you need to clean the pressure reducer use a dry, dust-free cloth to wipe the
item. For stubborn soiling use a damp cloth.
Avoid water inside the pressure reducer. It might cause risks of explosion.

Argon Pressure Reducer for HBS Xtouch
16
EN
8 Maintenance
Hands and tools must be free from oil and grease during maintenace
8.1 Changing gasket ring
At a high level of abrasion perform the following instructions:
- Lever the gasket ring with the aid of a slotted screwdriver and take it off.
- Pull the fresh gasket ring without any aid of tools on its place.
8.2 Changing filter screw
At a high level of soiling, but at least every 2nd year perform the following instructions:
- Release the filter screw with the aid of a 6 mm allen wrench.
- Hold the pressure reducer so that the inlet connection (9) is facing to the ground.
This way it is prevented that dirt enters the inside.
- Turn out manually the filter screw.
- Turn in manually the fresh filter screw.
- Tighten the filter screw with the aid of a 6 mm allen wrench.
9 Storage
The pressure reducer must be stored dry and dust-free. The surrounding air must be non
condensing.
It is recommended to keep the wrapping, so the item can be storage in it when required.
10 Technical data
10.1Pressure reducer
Inlet pressure P1 [bar]
max. 230
Outlet pressure P2 [bar]
4
Delivery flow Q1 [m3/h]
< 1
Operating temperature [°C]
-20 bis +60
10.2Mechanical style pressure switch
Model
IS 1000
Proof pressure [bar]
10
Max. pressure [bar]
7
Operating pressure range [bar]
1 bis 6
Hysteresis [bar]
0,8
Ambient and gas temperature [°C]
-5 bis +60
Max. contact capacity
2 VAC AC / 2 W DC
Voltage
24 V AC/DC
48 V AC/DC
100 V
AC/DC
Max. operating current
50 mA
40 mA
20 mA

HF 9530-02
17
EN
11 Warranty / Repair
Our products are manufactured from high-grade materials and carefully checked prior to
dispatch. However, even if used properly in accordance with their intended purpose they are
subject to a greater or lesser degree of wear depending on their intensity of use.
This wear is technically induced and unavoidable.
Should faults occur independently of wear, please contact our customer services. Defective
products should no longer be used.
They must undergo the complete preparatory treatment process before being returned.
12 Manufacturer and servicing address
HEBUmedical GmbH
Badstraße 8
78532 Tuttlingen / Germany
Tel. +49 7461 94 71 - 0
Fax +49 7461 94 71 - 22
eMail: service@HEBUmedical.de
Web: www.HEBUmedical.de

Notizen / Notes
18
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________

Notizen / Notes
19
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________

Notizen / Notes
20
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
Table of contents
Languages:
Popular Control Unit manuals by other brands

Honeywell
Honeywell CF4680 quick start guide

Johnson Controls
Johnson Controls CKM-MR51E Hardware installation manual

Whelen Engineering Company
Whelen Engineering Company CanTrol Installation & operating guide

Toto
Toto TSST Installation and owner's manual

Beninca
Beninca CP.BULL operating instructions

ABB
ABB RELION Series Communication protocol manual

Fuji Electric
Fuji Electric MT5F33743 manual

ProSoft Technology
ProSoft Technology inRAx MVI56-CAS user manual

Hirschmann
Hirschmann qSCALE i2 Service manual

Helios
Helios EcoVent Verso KWL 45 LE-RSB Installation and operating instructions

AXELPROD
AXELPROD GTM 1660 RAPSODY manual

XJTAG
XJTAG XJAccelerator user guide
