Hifonics WARRIOR HAWK MK II User manual

HAWK · FALCON
EAGLE · MERLIN
BEDIENUNGSANLEITUNG
OWNER´S MANUAL

Wir freuen uns, dass Sie ein Gerät aus der HIFONICS WARRIOR Baureihe ausgewählt
Haben. Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch.
Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und
einwandfreie Funktion über viele Jahre hinweg garantieren.
2
Seite
3
3
4
5
6
7
8
9
10
11
12
13
14
15
18
19
Inhaltsverzeichnis
Installationshinweise, Einbau des Verstärkers...............................................................
Elektrischer Anschluss......................................................................................................
2-Kanal Verstärker Funktionen und Bedienelemente.....................................................
4-Kanal Verstärker Funktionen und Bedienelemente.....................................................
1-Kanal Mono/Verstärker Funktionen und Bedienelemente...........................................

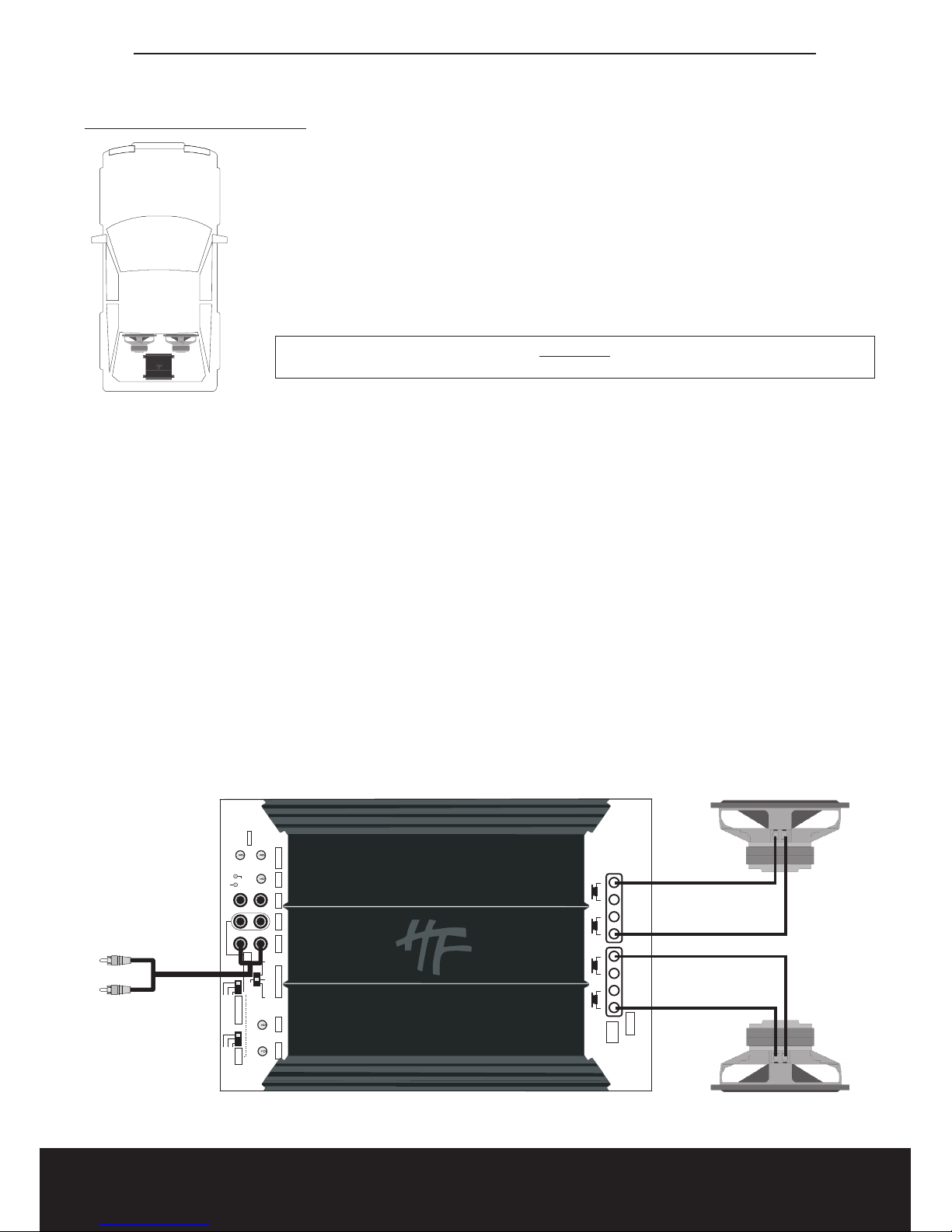

2-Kanal Verstärker - Lautsprecher und Cinchanschluss,
2-Kanal - Stereo.................................................................................................................
2-Kanal Verstärker - Lautsprecher und Cinchanschluss,
1-Kanal - Mono Subwoofer gebrückt...............................................................................

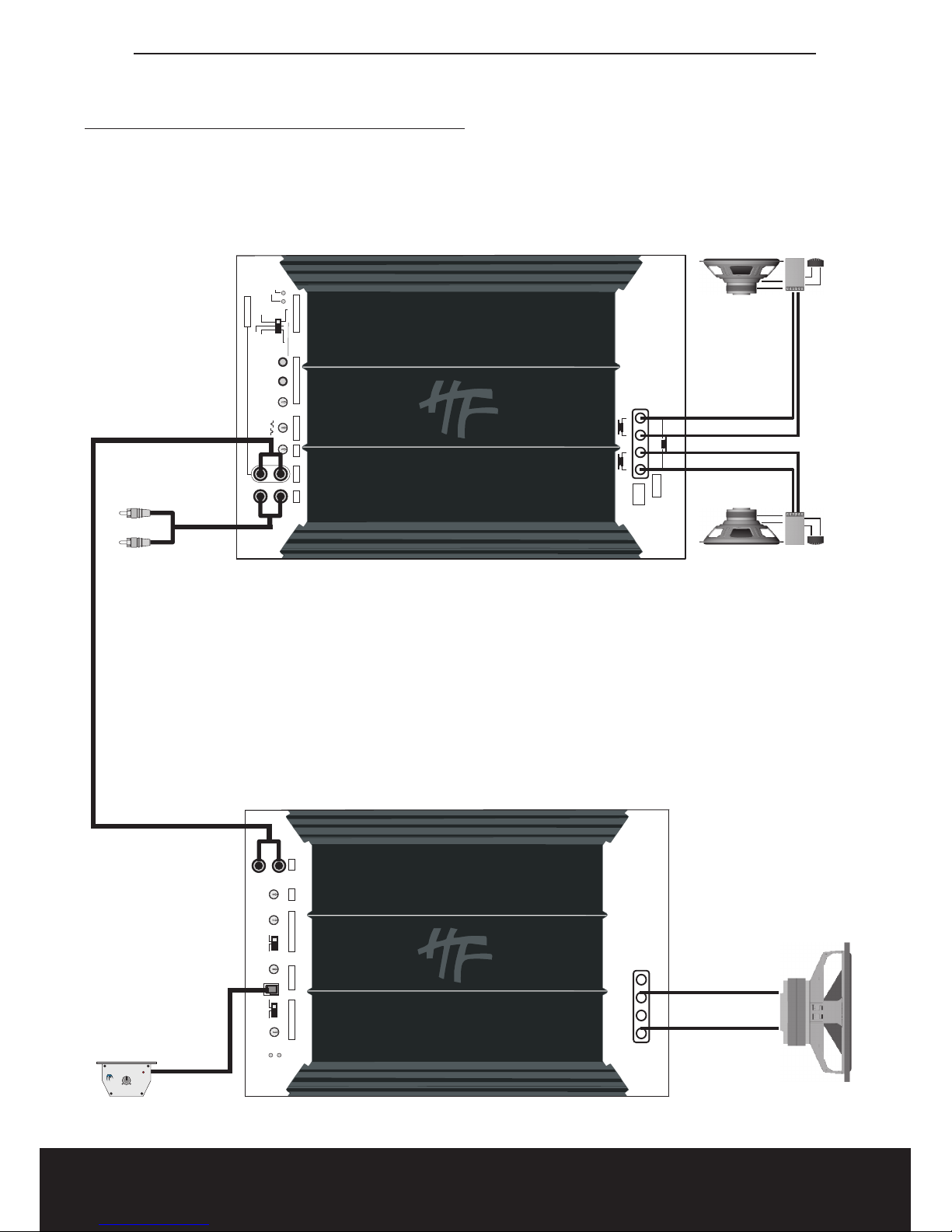

2-Kanal Verstärker - Lautsprecher und Cinchanschluss,
2-Kanal - Stereo mit 1-Kanal Mono Subwoofer...............................................................

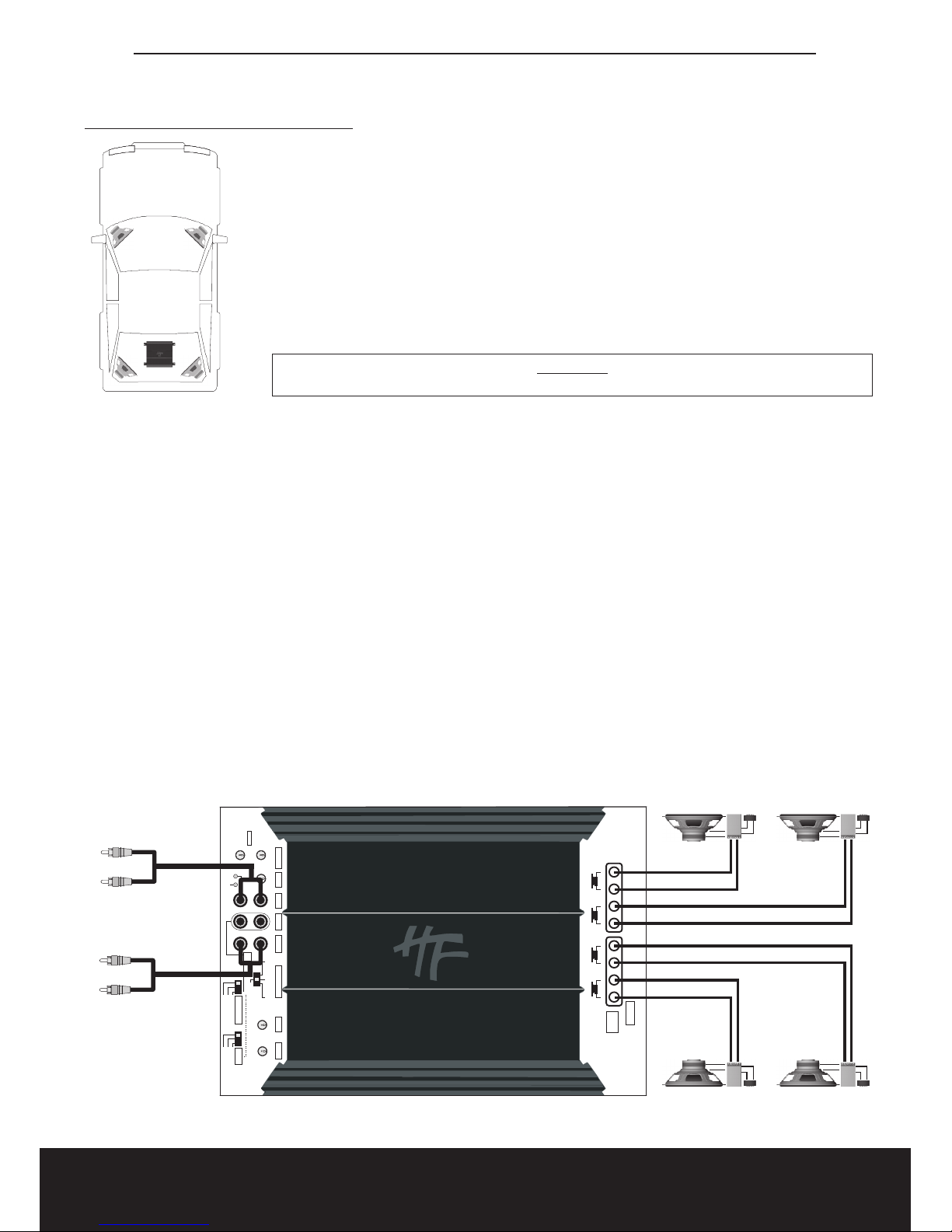

4-Kanal Verstärker - Lautsprecher und Cinchanschluss,
4-Kanal - Stereo Front/Hecksystem.................................................................................
4-Kanal Verstärker - Lautsprecher und Cinchanschluss,
2-Kanal - Mono Subwoofer................................................................................................
4-Kanal Verstärker - Lautsprecher und Cinchanschluss,
3-Kanal - Stereo Frontsystem mit Mono Subwoofer.......................................................

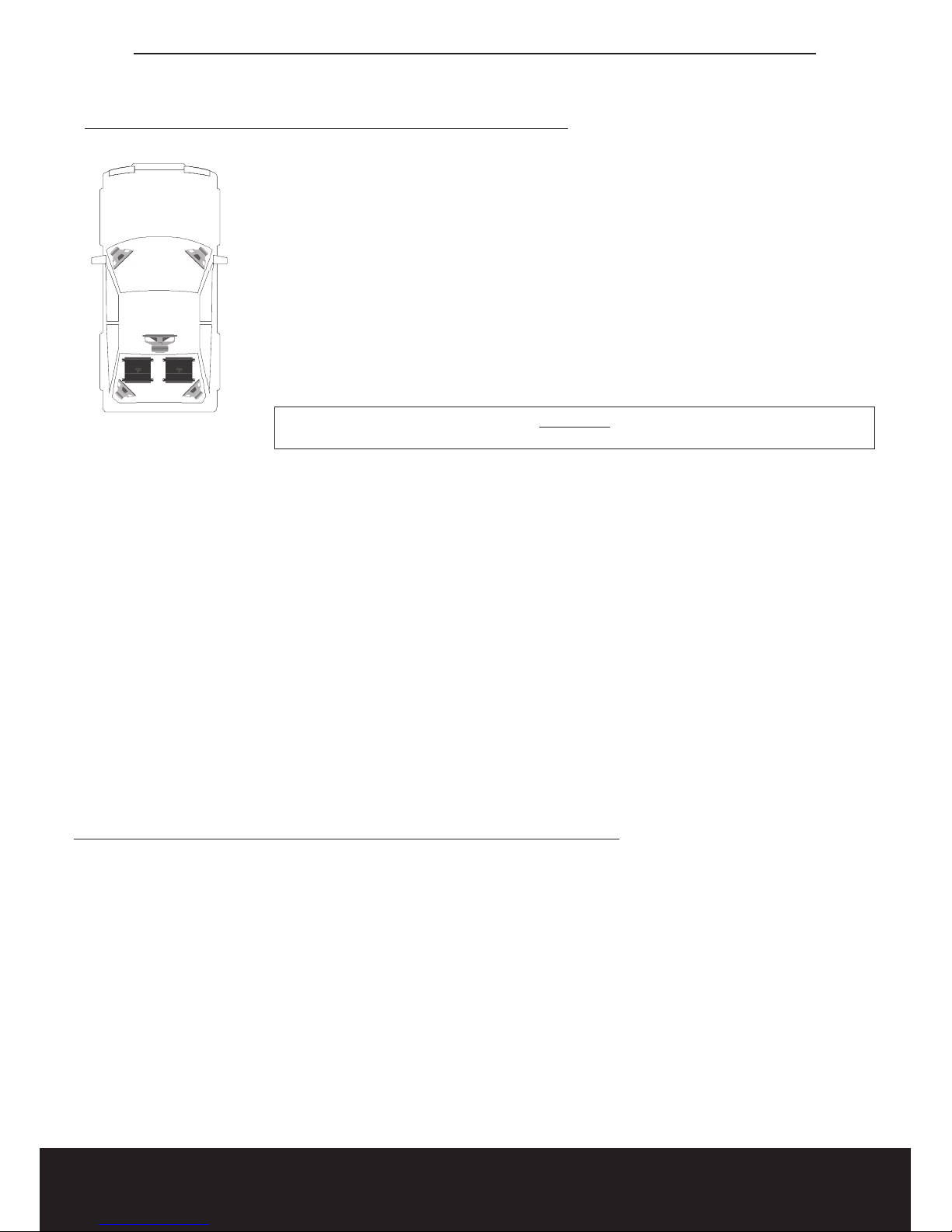

4-Kanal Verstärker - Lautsprecher und Cinchanschluss,
4-Kanal - Stereo Front/Hecksystem mit 1-Kanal Mono Subwoofer.................................
4-Kanal Verstärker - Lautsprecher und Cinchanschluss,
2-Wege aktiv.........................................................................................................................
1-Kanal Mono/Verstärker - Lautsprecher und Cinchanschluss,
1-Kanal - Mono Subwoofer.................................................................................................
Fehlerbehebung.................................................................................................................
Technische Daten...............................................................................................................

3
Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel,
Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das
Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende
Teilen oder elektronische Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein
Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker
beschädigen.
Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden,
um Verluste und Störungen zu vermeiden.

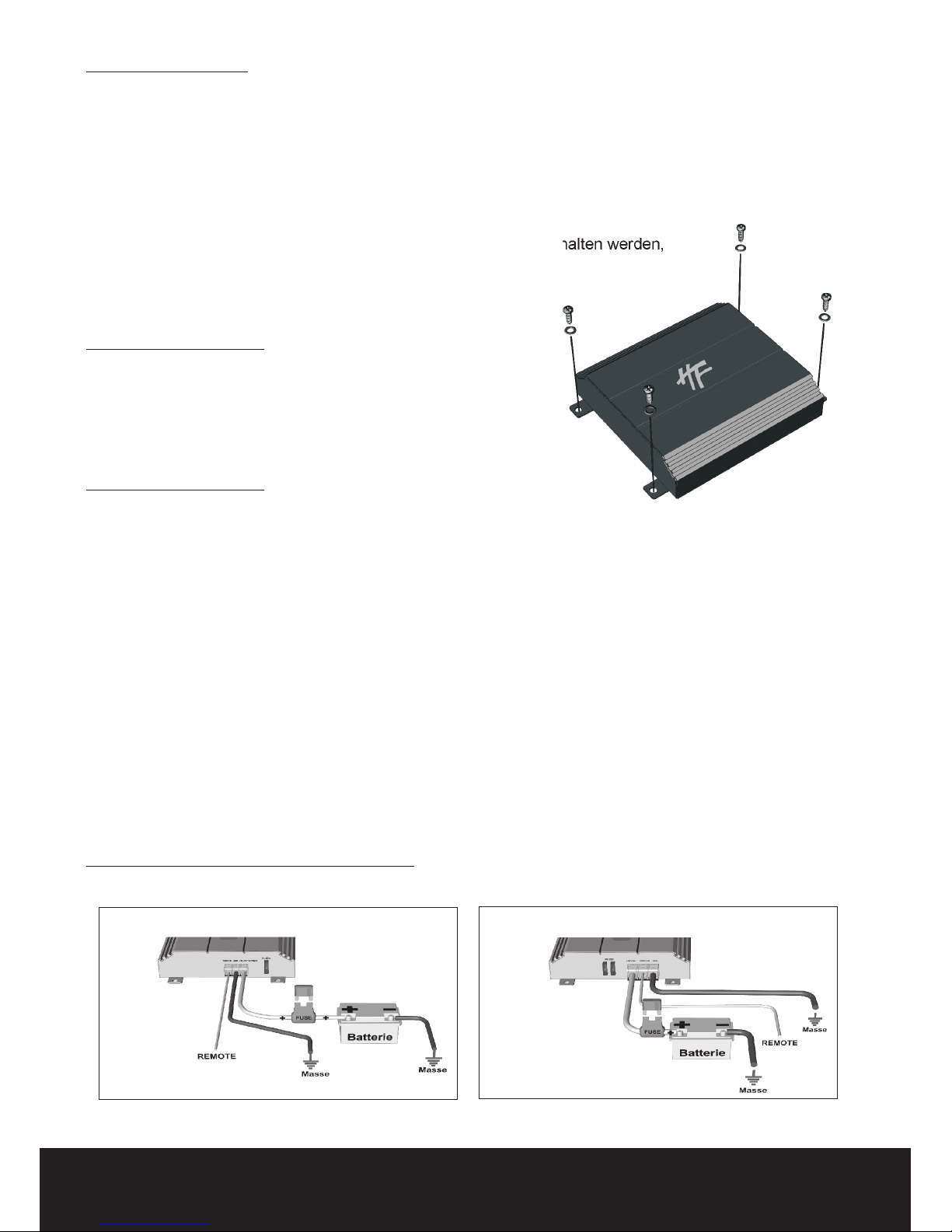

Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher mit einem geeigneten Stift.
Bohren Sie dann die Löcher und verschrauben Sie
Den Verstärker mit den beiliegenden Schrauben.
Elektrischer Anschluss
Batterieanschluss (+12 VOLT BATTERY)
Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol
der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend
dimensioniertes Stromkabel (min. 10qmm für HAWK/FALCON/EAGLE und 20qmm für MERLIN) und
installieren
Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten,
möglichst
nahe an der Batterie sein.
Einschaltleitung (TURN ON) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des
Steuergerätes (Autoradio) mit dem TURN ON-Anschluss des Verstärkers. Dadurch schaltet sich der
Verstärker bei Einschalten des Autoradios automatisch ein.
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie.
Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt am Fahrzeug-
chassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Ver-
bindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei
der Plusleitung gewählt werden.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und
Strom-/Masse-Remoteanschlüsse
HAWK
FALCON
EAGLE MERLIN

2-Kanal Verstärker Funktionen und Bedienelemente
HAWK MK II / FALCON MK II
CROSSOVER FREQ SELECT - Regler & Schalter
An dem Regler können Sie die Trennfrequenz stufenlos von 10Hz bis 530Hz bzw. von 100Hz bis 5300Hz
einstellen.
Der SELECTOR RANGE - Schalter bestimmt die Frequenzreichweite des Reglers. Sie können zwischen x1 - 10Hz
bis 530Hz oder x10 - 100Hz bis 5300Hz wählen.
Mit dem LOPASS CONFIG - Schalter bestimmen Sie, ob der Verstärker im Stereo- oder Mono-Betrieb laufen soll.
Dieser Schalter hat nur dann eine Funktion, wenn sich im AMP SOURCE SELECT - Bereich der Schalter in der
LOPASS - Stellung befindet.
Diagnostic - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet
die LED nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
AMP SOURCE SELECT - Schalter
Selektiert die interne gewünschte Betriebsart des Kanalpaars. Gleichzeitig wird dadurch der Frequenzbereich für die LINE OUT -
Cinchausgänge festgelegt.
Position FULL RANGE/LOOP THRU:
Der Verstärker arbeitet im Voll-Bereich (gesamter Frequenzbereich). Die LINE OUT - Cinchausgänge sind durchgeschleift.
Position HIPASS:
Der Verstärker arbeitet im Hochpass-Bereich (Frequenz wird nach unten begrenzt). Der Frequenzbereich der LINE OUT -
Cinchausgänge wird auf Tiefpass (LOPASS) festgelegt. Die Trennfrequenz ist über den CROSSOVER FREQ SELECT - Bereich
einstellbar.
Position LOPASS:
Der Verstärker arbeitet im Tiefpass-Bereich (Frequenz wird nach oben begrenzt). Der Frequenzbereich der LINE OUT - Cinchausgänge
Input - Cincheingänge
Zur Ansteuerung mittels
Cinchkabel mit dem Steuergerät
verbinden.
Cross Shift - Regler
Die Filtergüte Q ist von 0.3 und 1.0 stufenlos
einstellbar, so dass die Wiedergabequalität im
Bereich der Trennfrequenz verändert werden kann.
Es lassen sich dadurch akustisch perfekte
Übergänge zwischen den einzelnen Lautsprechern
Level - Regler
Regelt die Eingangsempfindlichkeit
der Kanäle zwischen 6 und 0.2 Volt
Power - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
Line Out - Cinchausgänge
Cinchausgänge für die Ansteuerung
weiterer Verstärker. Der Frequenzbereich
wird über den AMP SOURCE SELECT -
Schalter festgelegt. Die Trennfrequenz
wird über den CROSSOVER FREQ
SELECT - Bereich festgelegt.
4

4-Kanal Verstärker Funktionen und Bedienelemente
EAGLE MK II
Amps 1/2 Source - Schalter
Selektiert die interne gewünschte Betriebsart des Kanalpaars 1&2. Gleichzeitig wird dadurch der Frequenzbereich für die LINE OUT -
Cinchausgänge festgelegt.
Position DUPE 3&4/HIPASS:
In dieser Position werden für die Kanäle 1&2 sämtliche Einstellungen von den Kanälen 3&4 übernommen, diese werden dann auch über die
Kanäle 3&4 geregelt. Der Frequenzbereich der LINE OUT - Cinchausgänge wird auf Hochpass festgelegt. Die Trennfrequenz und die
Empfindlichkeit der LINE OUT - Cinchausgänge ist über den HIPASS A - Regler und den LEVEL A - Regler einstellbar.
Position FULL RANGE FROM A/DUPE:
Die Kanäle 1&2 arbeitet im Voll-Bereich (gesamter Frequenzbereich). Die LINE OUT - Cinchausgänge sind durchgeschleift.
Position HIPASS FROM A:
Die Kanäle 1&2 arbeitet im Hochpass-Bereich (Frequenz wird nach oben begrenzt). Die Trennfrequenz ist über den HIPASS A - Regler einstellbar.
Der Frequenzbereich der LINE OUT - Cinchausgänge wird auf Tiefpass festgelegt.
Diagnostic - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor.
Leuchtet die LED nachdem Sie die Lautsprecher- und Cinchkabel
vom Verstärker entfernt haben grün, prüfen Sie nochmals die
Amps 3&4 Source Sel - Schalter
Selektiert die gewünschte Betriebsart des Kanalpaars 3&4:
Position LOPASS FROM A:
Kanal 3&4 arbeiten im Tiefpass-Bereich, die Trennfrequenz ist über den
LOPASS-Regler einstellbar. Gleichzeitig ist der Hochpass-Regler (3&4 HIPASS)
als Subsonic-Filter aktiv. Die Ansteuerung erfolgt über die FRONT IN A -
Cincheingänge.
Position LOPASS FROM B:
Kanal 3&4 arbeiten im Tiefpass-Bereich, die Trennfrequenz ist über den
LOPASS-Regler einstellbar. Gleichzeitig ist der Hochpass-Regler (3&4 HIPASS)
als Subsonic-Filter aktiv. Die Ansteuerung erfolgt über die REAR IN B -
Cincheingänge.
Position HIPASS FROM B:
Kanal 3&4 arbeiten im Hochpass-Bereich, die Trennfrequenz ist über den 3&4
HIPASS-Regler einstellbar. Die Ansteuerung erfolgt über die REAR IN B -
Cincheingänge.
Lopass Config - Schalter
Mit dem LOPASS CONFIG - Schalter
bestimmen Sie, ob der Tiefpass
(LOPASS) - Bereich im 2 Kanal Stereo,
2 Kanal Mono (Summensignal aus 2
Kanälen) oder 4 Kanal Mono
(Summensignal aus 4 Kanälen) laufen
soll.
Rear (B)/Front (A) In -
Cincheingänge
Zur Ansteuerung mittels Cinchkabel
mit dem Steuergerät verbinden.
HI-/LOPASS - Regler
HIPASS 3&4 Kanal (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz
bis 1000Hz (1kHz) regelbar.
LOPASS 3&4 Kanal (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 45Hz bis
5300Hz (5.3kHz) regelbar.
HIPASS A 1&2 Kanal (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 45Hz
bis 5300Hz (5.3kHz) regelbar.
Level A/B - Regler
Regelt die Eingangsempfindlichkeit der
Kanäle zwischen 6 und 0.2 Volt
Power - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
Line Out - Cinchausgänge
Cinchausgänge für die Ansteuerung weiterer Verstärker. Der
Frequenzbereich wird über den AMPS 1/2 SOURCE - Schalter festgelegt.
5

1-Kanal/Mono Verstärker Funktionen und Bedienelemente
MERLIN MK II
Input - Cincheingänge
Zur Ansteuerung mittels Cinch-
kabel mit dem Steuergerät
verbinden.
Lopass Crossover - Regler
LOPASS (Tiefpass) - regelt die
Begrenzung des Frequenzgangs
der Lautsprecher nach oben. Die
Trennfrequenz ist stufenlos von
30Hz bis 120Hz regelbar.
Subsonic Filter - Regler
Der Subsonic-Filter erlaubt es den
Subwoofer von ultratiefen Frequenzen
abzutrennen, damit dieser nicht
mechanisch bzw. elektrisch überlastet
wird. Diese sehr tiefe Frequenzen kann
ein Subwoofer, je nach Größe nicht mehr
in Schall umwandeln. Die Frequenz ist
stufenlos von 15 Hz bis 50 Hz regelbar.
Subsonic Filter - Schalter
Mit diesem Schalter können Sie
den Subsonic-Filter ein- bzw.
ausschalten.
Level - Regler
Regelt die Eingangsempfindlichkeit
der Kanäle zwischen 6 und 0.2 Volt
Diagnostic - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet
die LED nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
Power - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
Lopass Crossover - Schalter
Mit diesem Schalter können Sie die
Flankensteilheit der Tiefpass-Weiche
(LOPASS CROSSOVER) zwischen 12dB
und 24dB wählen.
BassBoost - Regler
Bassanhebung - stufenlos von
0dB bis +18dB regelbar.
Remote - Buchse
Zur Verbindung über Kabel mit
der im Lieferumfang enthaltenen
Fernbedienungs-Einheit.
Ermöglicht die Regelung des
Subwoofers vom Fahrersitz aus.
6

2-Kanal Verstärker Lautsprecher und Cinch-Anschluss
HAWK MK II / FALCON MK II
2-Kanal - Stereo
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (+ LEFT - und + RIGHT -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
AMP SOURCE SELECT - Schalter
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL RANGE) wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIPASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den Regler im CROSSOVER FREQ SELECT - Bereich einstellbar. Der SELECTOR
RANGE - Schalter sollte in der “X1” Position stehen. Der LOPASS CONFIG - Schalter ist in dieser Konfiguration ohne
Funktion.
LEVEL - Regler
• Drehen Sie den LEVEL - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
POWER
AMP SOURCE SELECT
LINE OUT SELECT
CROSSOVER FREQ SELECT CROSS SHIFT LEVEL LINE OUT INPUT
DIAGNOSTIC
FULL RANGE FROM CROSSOVER:
HIPASS LOPASS
LOOP THRU HIPASS
LOPASS
LOPASS
CONFIG
SELECTOR
RANGE
10Hz 530Hz
27
75 185
280
420
0.3 1.0
0.4
0.5
0.7
2.4V 0.1V
0.2V
L
R
Cinchleitung von
Steuergerät mit
Cincheingang (INPUT
L&R) verbinden.
+ - + -LEFT RIGHT
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN MONO
Lautsprecher rechts 2 - 8 Ohm
Lautsprecher links 2 - 8 Ohm
7

1-Kanal - Mono/Subwoofer gebrückt
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
2-Kanal Verstärker Lautsprecher und Cinch-Anschluss
HAWK MK II / FALCON MK II
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (+ MONO -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher 4 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
AMP SOURCE SELECT - Schalter
•Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LOPASS) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist
über den Regler im CROSSOVER FREQ SELECT - Bereich einstellbar. Der SELECTOR RANGE - Schalter sollte in der
“X1”-Position stehen. Der LOPASS CONFIG - Schalter sollte in der “MONO”-Position stehen.
LEVEL - Regler
• Drehen Sie den LEVEL - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den LEVEL - Regler im Uhrzeigersinn, bis Sie aus dem Subwoofer leichte Verzerrungen hören.
• Drehen Sie den LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
8
+ - + -LEFT RIGHT
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN MONO
Subwoofer 4 - 8 Ohm
Cinchleitung von
Steuergerät mit
Cincheingang (INPUT
L&R) verbinden.
CROSSOVER FREQ SELECT CROSS SHIFT LEVEL LINE OUT INPUT
POWER
AMP SOURCE SELECT
LINE OUT SELECT
DIAGNOSTIC
FULL RANGE FROM CROSSOVER:
HIPASS LOPASS
LOOP THRU HIPASS
LOPASS
LOPASS
CONFIG
SELECTOR
RANGE
10Hz 530Hz
27
75 185
280
420
0.3 1.0
0.4
0.5
0.7
2.4V 0.1V
0.2V
L
R

2-Kanal - Stereo mit 1-Kanal Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des 2-Kanal Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Cinchausgänge (LINE OUT) des 2-Kanal Verstärkers mit den
Cincheingängen (INPUT) des 1-Kanal/Mono Verstärkers mittels einer weiteren Cinchleitung.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (+ LEFT - und + RIGHT -) des 2-Kanal Verstärkers.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-
Ausgängen (SPEAKER/ + -) des 1-Kanal/Mono Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2 Ohm bei dem 2-Kanal und 1 Ohm bei dem 1-Kanal/Mono nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
AMP SOURCE SELECT - Schalter (2-Kanal Verstärker)
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL RANGE) wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIPASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den Regler im CROSSOVER FREQ SELECT - Bereich einstellbar. Der SELECTOR RANGE
- Schalter sollte in der “X1”-Position stehen. Der LOPASS CONFIG - Schalter ist in dieser Konfiguration ohne Funktion.
LEVEL - Regler (2-Kanal Verstärker)
• Drehen Sie den LEVEL - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Einstellungen für 1 Kanal/Mono Verstärker (z.B. HIFONICS Merlin)
LEVEL - Regler
• siehe oben
LOPASS CROSSOVER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben, die Trennfrequenz sollte bei 50Hz - 100 Hz,
je nach Größe des Subwoofers liegen. Falls Sie an dem 2-Kanal Verstärker in dem AMP SOURCE SELECT - Bereich den
Schalter in der “FULL RANGE”-Position haben, sollte der LOPASS CROSSOVER - Schalter sollte in der “24dB”-Position
stehen.
Falls Sie an dem 2-Kanal Verstärker in dem AMPS SOURCE SELECT - Bereich den Schalter in der “HIPASS”-Position
haben, sollte der LOPASS CROSSOVER - Schalter an dem 1-Kanal/Mono Verstärker in der “12dB”-Positon stehen.
SUBSONIC FILTER - Schalter
Dieser sollte in der “ON”-Position stehen.
SUBSONIC FILTER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei 15Hz - 40Hz,
je nach Größe des Subwoofers liegen.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
2-Kanal Verstärker Lautsprecher und Cinch-Anschluss
HAWK MK II / FALCON MK II
9

2-Kanal - Stereo mit 1-Kanal Mono/Subwoofer
2-Kanal Verstärker Lautsprecher und Cinch-Anschluss
HAWK MK II / FALCON MK II
10
Subwoofer 1 - 4 Ohm
+ + - -
1-Kanal/Mono Verstärker (z.B. HIFONICS MERLIN)
POWER DIAGNOSTIC
MIN MAX 15Hz 50Hz OdB 12dB 30Hz 120Hz
LEVEL SUBSONIC FILTER BASS BOOST LOWPASS CROSSOVER
INPUT
ON OFF 12dB 24dB
REMOTE
L
R
POWER PROTECT
HIFONICSHIFONICS
0dB 18dB
DCR-1DCR-1
Cinchleitung von 2-Kanal
Verstärker (LINE OUT
L&R) mit Cincheingang
(INPUT L&R) verbinden.
Kabel der Bass-
Fernbedienung mit
REMOTE-Eingang
verbinden.
POWER
AMP SOURCE SELECT
LINE OUT SELECT
CROSSOVER FREQ SELECT CROSS SHIFT LEVEL LINE OUT INPUT
DIAGNOSTIC
FULL RANGE FROM CROSSOVER:
HIPASS LOPASS
LOOP THRU HIPASS
LOPASS
LOPASS
CONFIG
SELECTOR
RANGE
10Hz 530Hz
27
75 185
280
420
0.3 1.0
0.4
0.5
0.7
2.4V 0.1V
0.2V
L
R
Cinchleitung von Steuergerät
mit Cincheingang (INPUT
L&R) verbinden.
2-Kanal Verstärker
+ - + -LEFT RIGHT
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN MONO
Lautsprecher links 2 - 8 Ohm
Lautsprecher rechts 2 - 8 Ohm

4-Kanal - mit Front-/Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (FRONT
IN L&R / REAR IN L&R) des Verstärkers mittels zweier Cinchleitungen.
• Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (+ CH1 -, + CH2 -, + CH3 -, + CH4 -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
AMPS 1/2 SOURCE - Schalter
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die “FULL RANGE FROM A” - Stellung (gesamter
Frequenzbereich) wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die “HIPASS FROM A” - Stellung (Hochpass) wählen,
damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach
Größe des Systems liegen und ist über den “HIPASS A” - Regler einstellbar.
AMPS 3&4 SOURCE SEL - Schalter
• Dieser Schalter sollte in der “HIPASS FROM B” - Position stehen.
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie den Hochpass-Regler für den 3&4-Kanal (3&4 HIPASS) in die
10Hz - 15Hz Position bringen, damit diese im Vollbereich (gesamter Frequenzbereich) laufen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie den Hochpass-Regler für den 3&4-Kanal (3&4 HIPASS)
in die 60Hz - 150Hz Position bringen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Der
“LOPASS” - Regler des 3&4-Kanal ist in dieser Konfiguration ohne Funktion.
LEVEL A/B - Regler
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die “LEVEL A” und “LEVEL B” - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOPASS CONFIG - Schalter
• Dieser Schalter ist in dieser Konfiguration ohne Funktion.
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
+ - + -
CH 1 CH 2 + - + -CH 3 CH 4
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN
Front-Lautsprecher 2 - 8 Ohm
Heck-Lautsprecher 2 - 8 Ohm
AMPS 1/2 SOURCE
3&4 HIPASS LEVEL A
POWER
DIAGNOSTIC
LOPASS
6V 0.2V
1V
6V 0.2V
1V
LEVEL B REAR IN LINE OUT FRONT IN HIPASS A
10Hz 1kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
L
R
L
R
OR B INPUT OR A INPUT
DUPE LOPASS
DUPE
3&4
HIPASS
FULL RANGE
FROM A
HIPASS
FROM A
HIPASS FROM B
LOPASS FROM B
LOPASS FROM A
AMPS 3&4
SOURCE SEL
2 CH STEREO
2 CH MONO
4 CH MONO
LOPASS
CONFIG
FROM A CONFIG
LINE
OUT
Cinchleitungen von
Steuergerät mit
Cincheingang (INPUT
FRONT IN (A) L&R /
REAR IN (B) L&R)
verbinden.
11

2-Kanal - Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (FRONT
IN (A) L&R) des Verstärkers mittels einer Cinchleitungen.
• Verbinden Sie die Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (+
von CH1 und - von CH2 bzw. + von CH3 und - von CH4) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 4 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
+ - + -
CH 1 CH 2 + - + -CH 3 CH 4
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
AMPS 1/2 SOURCE - Schalter
• Dieser Schalter sollte in der “DUPE 3&4” - Position stehen. Dadurch werden sämtliche Einstellungen von 3&4-Kanal
übernommen und auch über diese geregelt.
AMPS 3&4 SOURCE SEL - Schalter
• Dieser Schalter sollte in der “LOPASS FROM A” - Position stehen. Die Kanäle laufen nun im Tiefpass - Betrieb (LOPASS),
dadurch werden die Subwoofer von den höheren Frequenzen abgetrennt. Das Eingangssignal wird von den FRONT IN (A) -
Cincheingängen übernommen.
•Die Trennfrequenz sollte je nach Größe der Subwoofer, bei 60Hz - 120Hz liegen und ist über den “LOPASS” - Regler von
3&4 Kanal regelbar.
• Der “3&4 HIPASS” - Regler ist als Subsonic-Filter aktiv. Dadurch können Sie die Subwoofer von ultratiefen Frequenzen
abtrennen, damit diese nicht mechanisch oder elektrisch überlastet werden. Diese sehr tiefen Frequenzen können
Subwoofer, je nach Größe nicht mehr in Schall umwandeln. Die Subsonic-Frequenz sollte bei 15Hz bis 40Hz, je nach Größe
der Subwoofer liegen.
LOPASS CONFIG - Schalter
• Diesen sollten Sie in die “2CH MONO” - Stellung bringen.
LEVEL A/B - Regler
• Drehen Sie den “LEVEL B” - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den “LEVEL B” - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen
hören.
• Drehen Sie den “LEVEL B” - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
• Der “LEVEL A” - Regler ist in dieser Konfiguration nur für die LINE OUT - Cinchausgänge aktiv.
AMPS 1/2 SOURCE
3&4 HIPASS LEVEL A
POWER
DIAGNOSTIC
LOPASS
6V 0.2V
1V
6V 0.2V
1V
LEVEL B REAR IN LINE OUT FRONT IN HIPASS A
10Hz 1kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
L
R
L
R
OR B INPUT OR A INPUT
DUPE LOPASS
DUPE
3&4
HIPASS
FULL RANGE
FROM A
HIPASS
FROM A
HIPASS FROM B
LOPASS FROM B
LOPASS FROM A
AMPS 3&4
SOURCE SEL
2 CH STEREO
2 CH MONO
4 CH MONO
LOPASS
CONFIG
FROM A CONFIG
LINE
OUT
Cinchleitungen von
Steuergerät mit
Cincheingang (FRONT
IN (A) L&R) verbinden.
12

3-Kanal - Stereo Frontsystem mit Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (FRONT IN L&R /
REAR IN L&R) des Verstärkers mittels einer bzw. zweier Cinchleitungen.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (+
CH1 -, + CH2 -) und den Subwoofer mit den Lautsprecher-Ausgängen (+ von CH3 und - von CH4) des
Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal 2/4
Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum
Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat
einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
AMPS 1/2 SOURCE - Schalter
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die “FULL RANGE FROM A” - Stellung (gesamter Frequenzbereich)
wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die “HIPASS FROM A” - Stellung (Hochpass) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems
liegen und ist über den “HIPASS A” - Regler einstellbar.
AMPS 3&4 SOURCE SEL - Schalter
• Falls Sie den Verstärker mit zwei Cinchleitungen (2 Paar) ansteuern, sollte dieser Schalter in der “LOPASS FROM B” - Position stehen,
dadurch wird der Subwoofer von den höheren Frequenzen abgetrennt und kann zusätzlich über das Steuergerät unabhängig von den
Frontlautsprechern mit der Fader-Funktion geregelt werden.
• Falls Sie den Verstärker mit nur einer Cinchleitung (1 Paar) ansteuern, sollte dieser Schalter in der “LOPASS FROM A” - Position stehen.
Das Eingangssignal für den 3&4-Kanal wird dann aus dem Eingang von 1&2 Kanal gebildet. Die Fader-Funktion geht allerdings dadurch
verloren.
•Die Trennfrequenz sollte je nach Größe des Subwoofers, bei 60Hz - 120Hz liegen und ist über den “LOPASS” - Regler von 3&4 Kanal
regelbar.
• Der “3&4 HIPASS” - Regler ist als Subsonic-Filter aktiv. Dadurch können Sie die Subwoofer von ultratiefen Frequenzen abtrennen, damit
diese nicht mechanisch oder elektrisch überlastet werden. Diese sehr tiefen Frequenzen können Subwoofer, je nach Größe nicht mehr in
Schall umwandeln. Die Subsonic-Frequenz sollte bei 15Hz bis 40Hz, je nach Größe der Subwoofer liegen.
LEVEL A/B - Regler
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die “LEVEL A” und “LEVEL B” - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen
hören.
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOPASS CONFIG - Schalter
• Dieser Schalter sollte in der “2CH MONO” - Position stehen.
AMPS 1/2 SOURCE
3&4 HIPASS LEVEL A
POWER
DIAGNOSTIC
LOPASS
6V 0.2V
1V
6V 0.2V
1V
LEVEL B REAR IN LINE OUT FRONT IN HIPASS A
10Hz 1kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
L
R
L
R
OR B INPUT OR A INPUT
DUPE LOPASS
DUPE
3&4
HIPASS
FULL RANGE
FROM A
HIPASS
FROM A
HIPASS FROM B
LOPASS FROM B
LOPASS FROM A
AMPS 3&4
SOURCE SEL
2 CH STEREO
2 CH MONO
4 CH MONO
LOPASS
CONFIG
FROM A CONFIG
LINE
OUT
+ - + -
CH 1 CH 2 + - + -CH 3 CH 4
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN
Cinchleitungen von
Steuergerät mit
Cincheingang
(FRONT IN / REAR
IN L&R) verbinden.
Front-Lautsprecher 2 - 8 Ohm
Subwoofer 4 - 8 Ohm
13

14
4-Kanal - Front-/Hecksystem mit 1-Kanal/Mono Subwoofer
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (FRONT IN
L&R / REAR IN L&R) des 4-Kanal Verstärkers mittels zweier Cinchleitungen.
• Verbinden Sie die Cinchausgänge (LINE OUT L&R) des 4-Kanal Verstärkers mit den
Cincheingängen (INPUT L&R) des 1-Kanal/Mono Verstärkers mittels einer weiteren
Cinchleitung.
• Verbinden Sie die Front- & Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (+ CH1 -, + CH2 -, + CH3 + und + CH4 -) des 4-Kanal Verstärkers.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen
(SPEAKER/ + -) des 1-Kanal/Mono Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2 Ohm bei dem 4-Kanal und 1 Ohm bei dem 1-Kanal/Mono nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur Folge.
AMPS 1/2 SOURCE - Schalter (4-Kanal Verstärker)
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die “FULL RANGE FROM A” - Stellung (gesamter
Frequenzbereich) wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die “HIPASS FROM A” - Stellung (Hochpass) wählen,
damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach
Größe des Systems liegen und ist über den “HIPASS A” - Regler einstellbar.
AMPS 3&4 SOURCE SEL - Schalter (4-Kanal Verstärker)
• Dieser Schalter sollte in der “HIPASS FROM B” - Position stehen.
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie den Hochpass-Regler für den 3&4-Kanal (3&4 HIPASS) in
die 10Hz - 15Hz Position bringen, damit diese im Vollbereich (gesamter Frequenzbereich) laufen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie den Hochpass-Regler für den 3&4-Kanal (3&4 HIPASS)
in die 60Hz - 150Hz Position bringen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Der
“LOPASS” - Regler des 3&4-Kanal ist in dieser Konfiguration ohne Funktion.
LEVEL A/B - Regler
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die “LEVEL A” und “LEVEL B” - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOPASS CONFIG - Schalter
• Dieser Schalter ist in dieser Konfiguration ohne Funktion.
Einstellungen für 1 Kanal/Mono Verstärker (z.B. HIFONICS Merlin)
LEVEL - Regler
• siehe oben
LOPASS CROSSOVER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben, die Trennfrequenz sollte bei 50Hz - 100 Hz,
je nach Größe des Subwoofers liegen. Falls Sie an dem 4-Kanal Verstärker in dem AMPS 1/2 SOURCE - Bereich den
Schalter in der “FULL RANGE FROM A”-Position haben, sollte der LOPASS CROSSOVER - Schalter sollte in der “24dB”-
Position stehen.
Falls Sie an dem 4-Kanal Verstärker in dem AMPS 1/2 SOURCE - Bereich den Schalter in der “HIPASS”-Position haben,
sollte der LOPASS CROSSOVER - Schalter an dem 1-Kanal/Mono Verstärker in der “12dB”-Positon stehen.
SUBSONIC FILTER - Schalter
Dieser sollte in der “ON” - Position stehen.
SUBSONIC FILTER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei 15Hz - 40Hz,
je nach Größe des Subwoofers liegen.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.

AMPS 1/2 SOURCE
3&4 HIPASS LEVEL A
POWER
DIAGNOSTIC
LOPASS
6V 0.2V
1V
6V 0.2V
1V
LEVEL B REAR IN LINE OUT FRONT IN HIPASS A
10Hz 1kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
L
R
L
R
OR B INPUT OR A INPUT
DUPE LOPASS
DUPE
3&4
HIPASS
FULL RANGE
FROM A
HIPASS
FROM A
HIPASS FROM B
LOPASS FROM B
LOPASS FROM A
AMPS 3&4
SOURCE SEL
2 CH STEREO
2 CH MONO
4 CH MONO
LOPASS
CONFIG
FROM A CONFIG
LINE
OUT
4-Kanal - Front-/Hecksystem mit 1-Kanal/Mono Subwoofer
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
4-Kanal Verstärker
+ - + -
CH 1 CH 2 + - + -CH 3 CH 4
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN
Front-Lautsprecher 2 - 8 Ohm
Heck-Lautsprecher 2 - 8 Ohm
Cinchleitungen von
Steuergerät mit
Cincheingang (FRONT IN
L&R / REAR IN L&R)
verbinden.
+ + - -
Subwoofer 1 - 4 Ohm
15
1-Kanal/Mono Verstärker (z.B. HIFONICS MERLIN)
POWER DIAGNOSTIC
MIN MAX 15Hz 50Hz OdB 12dB 30Hz 120Hz
LEVEL SUBSONIC FILTER BASS BOOST LOWPASS CROSSOVER
INPUT
ON OFF 12dB 24dB
REMOTE
L
R
POWER PROTECT
HIFONICSHIFONICS
0dB 18dB
DCR-1DCR-1
Cinchleitung von 2-Kanal
Verstärker (LINE OUT
L&R) mit Cincheingang
(INPUT L&R) verbinden.
Kabel der Bass-
Fernbedienung mit
REMOTE-Eingang
verbinden.

1-Kanal/Mono Verstärker Lautsprecher und Cinch-Anschluss
MERLIN MK II
1-Kanal - Mono Subwoofer
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
LOPASS CROSSOVER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben, die Trennfrequenz sollte bei 50Hz - 100 Hz,
je nach Größe des Subwoofers liegen.
LOWPASS CROSSOVER - Schalter
• Damit können Sie die Flankensteilheit der Tiefpass-Weiche zwischen 12dB und 24dB wählen. Bei 24dB wird die
Trennfrequenz exakter eingehalten, dadurch wird der Subwoofer in der Regel präziser angesteuert.
SUBSONIC FILTER - Schalter
Dieser sollte in der “ON”-Position stehen.
SUBSONIC FILTER - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei 15Hz - 40Hz,
je nach Größe des Subwoofers liegen.
LEVEL - Regler
• Drehen Sie den “LEVEL”-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den “LEVEL”-Regler im Uhrzeigersinn, bis Sie aus den Subwoofern leichte Verzerrungen hören.
• Drehen Sie den “LEVEL”-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des 1-Kanal/Mono Verstärkers mittels einer Cinchleitungen.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-
Ausgängen (SPEAKER/ + -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer 1 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
POWER DIAGNOSTIC
MIN MAX 15Hz 50Hz OdB 12dB 30Hz 120Hz
LEVEL SUBSONIC FILTER BASS BOOST LOWPASS CROSSOVER
INPUT
ON OFF 12dB 24dB
REMOTE
L
R
POWER PROTECT
HIFONICSHIFONICS
0dB 18dB
DCR-1DCR-1
Cinchleitungen von
Steuergerät mit
Cincheingang (INPUT
L&R) verbinden.
Kabel der Bass-
Fernbedienung mit
REMOTE-Eingang
verbinden.
Bei Anschluss von mehreren Subwoofern
kann optional der zweite Lautsprecher-
Ausgang benutzt werden.
+ + - -
Gesamtimpedanz aller
Subwoofer darf 1 Ohm
nicht unterschreiten.
16

LOPASS
2-Wege aktiv Frontsystem
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
EAGLE MK II
AMPS 1/2 SOURCE - Schalter
•Dieser Schalter sollte in der “HIPASS FROM A” - Position stehen, damit die Hochtöner nicht durch zu tiefe Frequenzen
zerstört werden. Die Trennfrequenz sollte bei 2500Hz - 4000Hz (2.5kHz - 4kHz), je nach Größe der Hochtöner liegen und ist
über den “HIPASS A” - Regler einstellbar.
AMPS 3&4 SOURCE SEL - Schalter
• Dieser Schalter sollte in der “LOPASS FROM A” - Position stehen. Damit werden die Tief/Mitteltöner von den hohen
Frequenzen abgetrennt.
•Die Trennfrequenz wird über den “HIPASS A” - Regler geregelt und ist unmittelbar mit der Trennfrequenz der Hochtöner
gekoppelt.
• Der “3&4 HIPASS” - Regler ist als Subsonic-Filter aktiv. Dadurch können Sie die Tief/Mitteltöner von tiefen Frequenzen
abtrennen, damit diese nicht mechanisch oder elektrisch überlastet werden. Diese tiefen Frequenzen können
Tief/Mitteltöner, je nach Größe nicht mehr in Schall umwandeln. Die Subsonic-Frequenz sollte bei 60Hz bis 100Hz, je nach
Größe der Tief/Mitteltöner liegen.
•Der “LOPASS” - Regler des 3&4-Kanal ist in dieser Konfiguration ohne Funktion.
LEVEL A/B - Regler
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die “LEVEL A” und “LEVEL B” - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie die “LEVEL A” und “LEVEL B” - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOPASS CONFIG - Schalter
• Dieser Schalter sollte in der “2CH STEREO” - Position stehen.
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (FRONT
IN/L&R) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Hochton-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (+ CH1 -, + CH2 -) des Verstärkers.
• Verbinden Sie die Tief/Mittelton-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (+ CH3 -, + CH4 -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
AMPS 1/2 SOURCE
3&4 HIPASS LEVEL A
POWER
DIAGNOSTIC
6V 0.2V
1V
6V 0.2V
1V
LEVEL B REAR IN LINE OUT FRONT IN HIPASS A
10Hz 1kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
45Hz 5.3kHz
30 70 150
330
675
15
L
R
L
R
OR B INPUT OR A INPUT
DUPE LOPASS
DUPE
3&4
HIPASS
FULL RANGE
FROM A
HIPASS
FROM A
HIPASS FROM B
LOPASS FROM B
LOPASS FROM A
AMPS 3&4
SOURCE SEL
2 CH STEREO
2 CH MONO
4 CH MONO
LOPASS
CONFIG
FROM A CONFIG
LINE
OUT
Cinchleitungen von
Steuergerät mit
Cincheingang (FRONT
IN L&R) verbinden.
+ - + -
CH 1 CH 2 + - + -CH 3 CH 4
STEREO
MIN 2 OHM
PER CH
MONO
4 OHM MIN
Tief/Mittelton-Lautsprecher
2 - 8 Ohm
Hochton-Lautsprecher
2 - 8 Ohm
17

18
Fehlerbehebung
Fehler: keine Funktion
Ursache:
1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.
Fehler: kein Ton aus Lautsprecher
Ursache:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
Fehler: Ein bzw. zwei Kanäle ohne Funktion
Ursache:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
Fehler: Verzerrungen aus Lautsprecher
Ursache:
1. Die Lautsprecher sind überlastet.
Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler am Steuergerät
zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.
Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)
Ursache:
1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.
Fehler: Rauschen aus den Lautsprechern
Ursache:
1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker
einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.
Störungen (Interferenzen)
Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden Interferenzen
durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können durch korrektes und
sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:
- Benutzen Sie nur abgeschirmte Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
- Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im
Fahrzeug. Sollte dieses nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel sollten
soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
- Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen. Den geeigneten
Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der
Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers
vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie den richtigen Masse-Mittelpunkt gefunden. Andernfalls
müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht,
Heckscheibenheizung) durchführen.
- Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben
einen geringeren Kontakt-Widerstand.
Hinweis !
Im Verstärker integriert sind verschiedene elektronische Schutzsicherungen. Bei Überlastung, Überhitzung, Kurzschluss an den
Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der Verstärker ab, um
größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in
diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B.
Überhitzung) beseitigt wurde, kann der Verstärker wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt
ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des
Kaufbeleges an Ihren Fachhändler zu retournieren.

Technische Daten
19
HAWK MK II FALCON MK II EAGLE MK II MERLIN MK II
Kanäle 2241 Ausgangsleistung bei 14.4 Volt Watt an 4 Ohm 50 x 2 90 x 2 50 x 4 200 Watt an 2 Ohm 90 x 2 140 x 2 80 x 4 300 Watt an 1 Ohm ---450 Mono gebrückt bei 14.4 Volt - Watt an 4 Ohm 180 280 160 x2 - Frequenzgang -3dB 10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz Dämpfungsfaktor > 200 > 200 > 200 > 250 Signal-Rauschabstand >95dB >95dB >95dB >95dB Kanaltrennung >70dB >70dB >70dB >70dB Klirrfaktor (THD&N) < 0.05% < 0.05% < 0.03% < 0.08% Eingangsempfindlichkeit 0.2 - 6 Volt 0.2 - 6 Volt 0.2 - 6 Volt 0.2 - 6 Volt Eingangsimpedanz 47 kOhm 47 kOhm 47 kOhm 47 kOhm Frequenzweiche für 1 & 2 Kanal Hochpass/Vollbereich/Tiefpass bzw. Dupe (kopieren) HP/Voll/TP HP/Voll/TP HP/Voll/Dupe 3&4 - Variable Hochpassweiche, 12dB/Oct 10Hz - 5.3kHz / 12dB 10Hz - 5.3kHz / 12dB 45Hz - 5.3kHz / 12dB - Variable Tiefpassweiche, 12dB oder 24dB/Oct 10Hz - 5.3kHz / 12dB 10Hz - 5.3kHz / 12dB Siehe 3&4 Kanal 30Hz - 120Hz 12dB/24dB Variabler Subsonic-Filter --Siehe 3&4 Kanal 15Hz - 50Hz Ein/Aus BassBoost-Regler bei 45Hz 0dB bis +18dB ---stufenlos regelbar Tiefpass-Filter schaltbar - Stereo/Mono Stereo/Mono Stereo/Mono Stereo/Mono - Frequenzweiche für 3 & 4 Kanal Tiefpass/Vollbereich/Hochpass --HP/TP - Variable Hochpassweiche / Subsonic-Filter - 12dB/Oct --10Hz - 1kHz - Variable Tiefpassweiche - 12dB/Oct --45Hz - 5.3kHz - Variabler Subsonic-Filter --siehe HP - Tiefpass-Filter schaltbar - Stereo/Mono --Stereo/Mono - Cinch-Ausgänge schaltbar (Hochpass/Vollbereich/Tiefpass) HP/Voll/TP HP/Voll/TP HP/Voll/TP - CrossShift - Frequenzweichengüte regelbar 0.3 - 1 0.3 - 1 -- Bass Fernbedienungs-Einheit inkl. Diagnostic-LED ---Ja Abmessungen in mm Breite x Höhe 195 x 50 195 x 50 195 x 50 195 x 50 Länge 138 203 203 254
Gerätesicherung ATC-Fuse 20 Ampere 30 Ampere 40 Ampere 2x 25 Ampere

Congratulations
Congratulations on your purchase of quality HiFonics car audio gear. Years of testing and development have
gone into each HiFonics product, and you can rest assured that you've purchased the best. Your precision
engineered HiFonics components will perform best when installed by experienced installers. Therefore, we
highly recommend that you contact your authorized HiFonics dealer to help customize and install your
system. HiFonics audio products are made to withstand years of hard use, and to consistently deliver
audiophile quality sound.
A great deal of thought has gone into the compilation of this Operation and Instruction manual, and it is a
valuable reference to achieve the best possible performance from your HiFonics equipment.
20
page
21
21
22
23
24
25
26
27
29
30
31
32
34
35
36
37
INDEX
Installation Notes...............................................................................................................................
Electrical Connection.........................................................................................................................
.........................................................................................
.........................................................................................
1 Channel Mono/Amplifier ...............................................................................
- Speaker wiring and Connections,
2 Channel- Stereo.............................................................................................................................
- Speaker wiring and Connections,
1 Channel- Stereo- Mono Subwoofer bridged...................................................................................
- Speaker wiring and Connections, ,
2 Channel- Stereo with 1 Channel Mono Subwoofer.........................................................................
- Speaker wiring and Connections, ,
4 Channel- Stereo Front/Rear System..............................................................................................
- Speaker wiring and Connections,
2 Channel - Mono Subwoofer...........................................................................................................
- Speaker wiring and Connections,
3-Kanal - Stereo Frontsystem mit Mono Subwoofer........................................................................
- Speaker wiring and Connections,
4 - Stereo Front/Hecksystem with 1Channel MonoSubwoofer...........................................
- Speaker wiring and Connections,
2-Way activ.......................................................................................................................................
1-Channel Mono/Amplifier - Speaker wiring and Connections,
1 Channel Mono Subwoofer.............................................................................................................
Trouble Shouting..............................................................................................................................
Specifications...................................................................................................................................
2 Channel Amplifier Feature Descriptions
4 Channel Amplifier Feature Descriptions
Feature Descriptions
2 Channel Amplifier
2 Channel Amplifier
2 Channel Amplifier
4 Channel Amplifier
4 Channel Amplifier
4 Channel Amplifier
4 Channel Amplifier
Channel
4 Channel Amplifier
2 Channel Amplifier Feature Descriptions.........................................................................................
4 Channel Amplifier Feature Descriptions.........................................................................................
Feature Descriptions
2 Channel Amplifier - Speaker wiring and Connections,
2 Channel Amplifier - Speaker wiring and Connections,
2 Channel Amplifier - Speaker wiring and Connections, ,
4 Channel Amplifier - Speaker wiring and Connections, ,
4 Channel Amplifier - Speaker wiring and Connections,
4 Channel Amplifier - Speaker wiring and Connections,
4 Channel Amplifier - Speaker wiring and Connections,
Channel
4 Channel Amplifier - Speaker wiring and Connections,
Speaker wiring and Connections,
