Hurricane HEKE 18-35 User manual

HEKE 18-35
Art.-Nr.: 45.017.01 I.-Nr.: 11012
7
DEU Originalbetriebsanleitung
Elektrokettensäge
GBR Original operating instructions
Electric chainsaw
FRA Mode d’emploi d’origine
Tronçonneuse électrique
ITA Istruzioni per l’uso originali
Motosega elettrica
ESP Manual de instrucciones original
Motosierra eléctrica
DNK Original betjeningsvejledning
El-dreven kædesav
SWE Original-bruksanvisning
Elektrisk kedjesåg
FIN Alkuperäiskäyttöohje
Sähkökäyttöinen ketjusaha
CZE Originální návod k obsluze
Elektrická řetězová pila
SVN Originalna navodila za uporabo
Električna verižna žaga
HRV Originalne upute za uporabu
Električna lančana pila
Anl_HEKE_18_35_SPK7_Teil1.indb 1Anl_HEKE_18_35_SPK7_Teil1.indb 1 16.05.12 14:3016.05.12 14:30

- 2 -
1
2
1 4
3
3
10 9
12
7
2 5
611
8
1413
15
16
17
Anl_HEKE_18_35_SPK7_Teil1.indb 2Anl_HEKE_18_35_SPK7_Teil1.indb 2 16.05.12 14:3016.05.12 14:30

- 3 -
4 5
6a 6b
6c 7
B
A
+
-
Anl_HEKE_18_35_SPK7_Teil1.indb 3Anl_HEKE_18_35_SPK7_Teil1.indb 3 16.05.12 14:3016.05.12 14:30

- 4 -
9
10 11
12 13
8
B
A
Anl_HEKE_18_35_SPK7_Teil1.indb 4Anl_HEKE_18_35_SPK7_Teil1.indb 4 16.05.12 14:3016.05.12 14:30

- 5 -
14 15
B
A
16 17
18 19
AA
CC
B
D
A
C
1
23
B
B
A
A
B
A
Anl_HEKE_18_35_SPK7_Teil1.indb 5Anl_HEKE_18_35_SPK7_Teil1.indb 5 16.05.12 14:3016.05.12 14:30

- 6 -
20 21
22 23
24 25
123
456
Anl_HEKE_18_35_SPK7_Teil1.indb 6Anl_HEKE_18_35_SPK7_Teil1.indb 6 16.05.12 14:3016.05.12 14:30

DEU
- 7 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Betrieb
7. Arbeiten mit der Kettensäge
8. Reinigung, Wartung und Ersatzteilbestellung
9. Hinweise zu Umweltschutz / Entsorgung
10. Lagerung
11. Fehlersuche
Anl_HEKE_18_35_SPK7_Teil1.indb 7Anl_HEKE_18_35_SPK7_Teil1.indb 7 16.05.12 14:3016.05.12 14:30

DEU
- 8 -
 Achtung!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
 Warnung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Erklärung der Symbole auf dem Gerät
(Bild 25):
1. Gebrauchsamweisung lesen
2. Augenschutz tragen
3. Gehörschutz tragen
4. Das Gerät nicht dem Regen aussetzen
5. Stecker sofort vom Netz trennen wenn die
Leitung beschädigt oder durchtrennt wurde
6. Maximale Schnittlänge
vu: 13 m/s
2. Gerätebeschreibung und
Lieferumfang

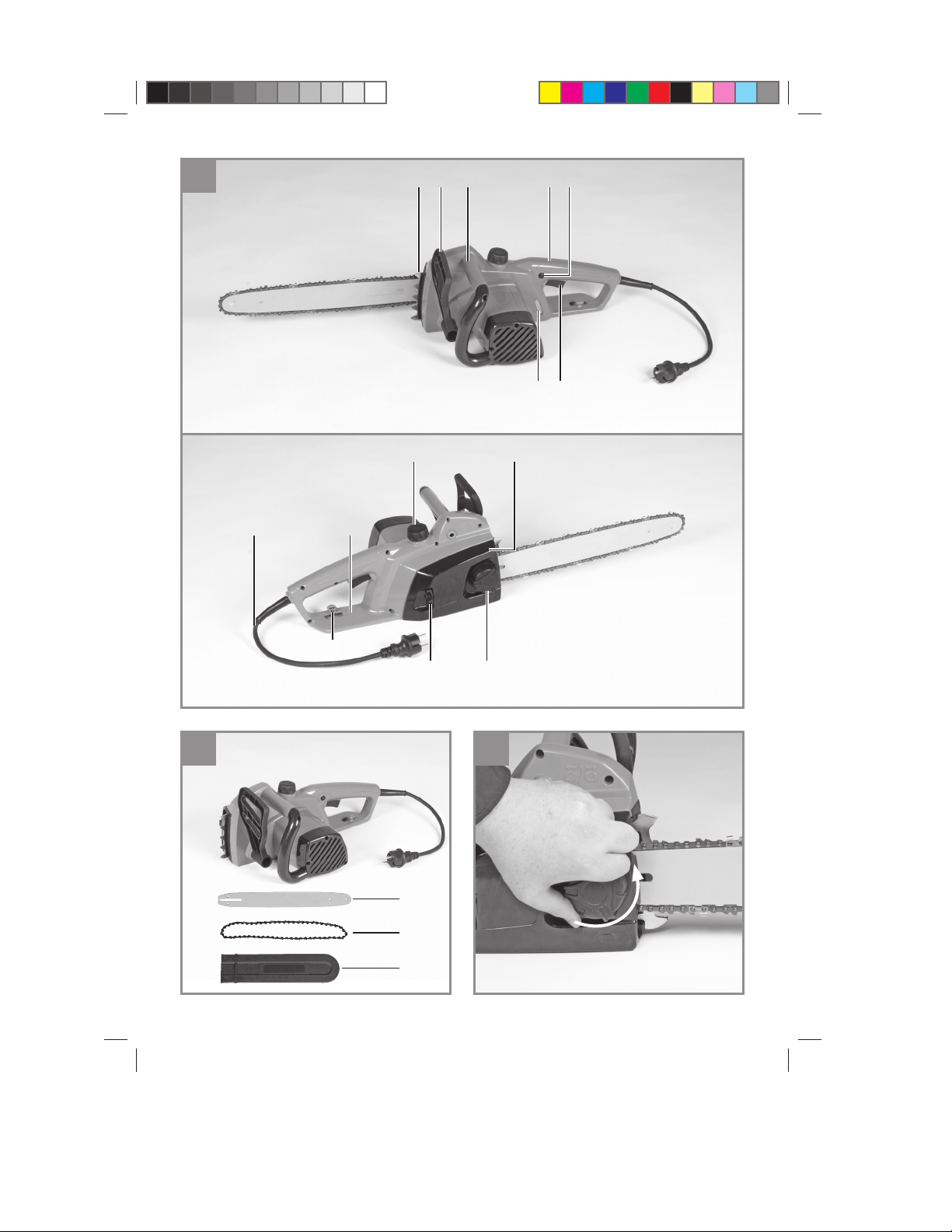

2.1 Gerätebeschreibung (Bild 1-2)
1. Krallenanschlag
2. Vorderer Handschutz
3. Vorderer Handgriff
4. Hinterer Handgriff
5. Einschaltsperre
6. Ein-/ Ausschalter
7. Öltankdeckel
8. Kettenradabdeckung
9. Befestigungsschraube für Kettenradabde-
ckung
10. Kettenspannschraube
11. Anzeige Kettenölfüllstand
12. Kabelzugentlastung
13. Netzkabel
14. Hinterer Handschutz
15. Schwert
16. Sägekette
17. Schwertschutz
2.2 Lieferumfang
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Kettensäge ist zum Fällen von Bäumen sowie
zum Sägen von Stämmen, Ästen, Holzbalken,
Brettern, usw. vorgesehen und kann für Quer- und
Längsschnitte verwendet werden. Sie ist nicht
geeignet zum Sägen von anderen Materialien als
Holz.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Anl_HEKE_18_35_SPK7_Teil1.indb 8Anl_HEKE_18_35_SPK7_Teil1.indb 8 16.05.12 14:3016.05.12 14:30

DEU
- 9 -
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: .......................230-240 V ~ 50 Hz
Nennleistung: .......................................... 1800 W
Schwertlänge ......................................... 350 mm
Schnittlänge max.: .................................. 325 mm
Schnittgeschwindigkeit
bei Nenndrehzahl:......................................13 m/s
Öltank-Füllmenge: .....................................120 ml
Gewicht mit Schwert+Kette:........................5,0 kg
Schutzklasse: ................................................ II/쓑
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA.............................. 94 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ...................... 105 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriffunter Last
Schwingungsemissionswert ah= 6,99 m/s2
Unsicherheit K = 1,5 m/s2
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Achtung! Schließen Sie die Kettensäge erst an
das Stromnetz an, wenn diese vollständig mon-
tiert ist und die Kettenspannung eingestellt ist.
Tragen Sie immer Schutzhandschuhe, wenn Sie
Arbeiten an der Kettensäge vornehmen, um Ver-
letzungen zu vermeiden.
5.1 Montage von Schwert und Sägekette
• Packen Sie alle Teile sorgfältig aus überprü-
fen Sie diese auf Vollständigkeit (Abb. 2).

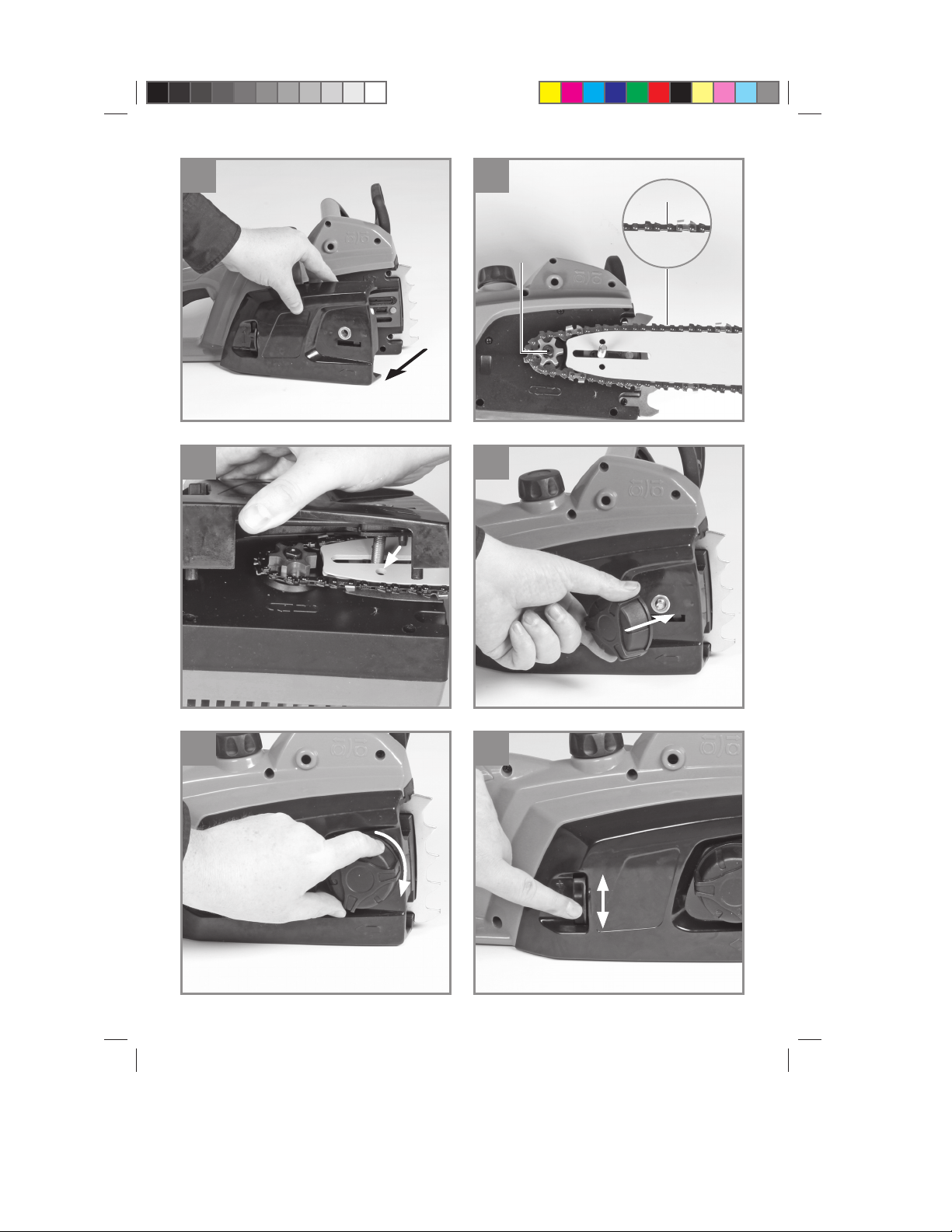

• Befestigungsschraube für Kettenradabde-
ckung lösen (Abb. 3).
• Kettenradabdeckung abnehmen (Abb. 4).
• Kette wie abgebildet in die umlaufende Nut
des Schwertes legen (Abb. 5/Pos. A).
• Schwert und Kette wie abgebildet in die
Aufnahme der Kettensäge einlegen (Abb. 5).
Dabei die Kette um das Ritzel (Abb. 5/ Pos. B)
führen.
• Kettenradabdeckung anbringen und mit
Befestigungsschraube befestigen (Abb.
6a+6b+6c). Achtung! Befestigungsschraube
erst nach den Einstellen der Kettenspannung
(Siehe Punkt 5.2) endgültig festschrauben.
Anl_HEKE_18_35_SPK7_Teil1.indb 9Anl_HEKE_18_35_SPK7_Teil1.indb 9 16.05.12 14:3016.05.12 14:30

DEU
- 10 -
5.2 Spannen der Sägekette
Achtung! Vor Überprüfung und Einstellarbeiten
immer den Netzstecker ziehen.Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Kettensäge vornehmen, um Verletzungen zu
vermeiden.
• Befestigungsschraube für Kettenradabde-
ckung einige Umdrehungen lösen (Abb. 3).
• Kettenspannung mit der Kettenspannschrau-
be einstellen (Abb. 7). Rechtsdrehen erhöht
die Kettenspannung, Linksdrehen verringert

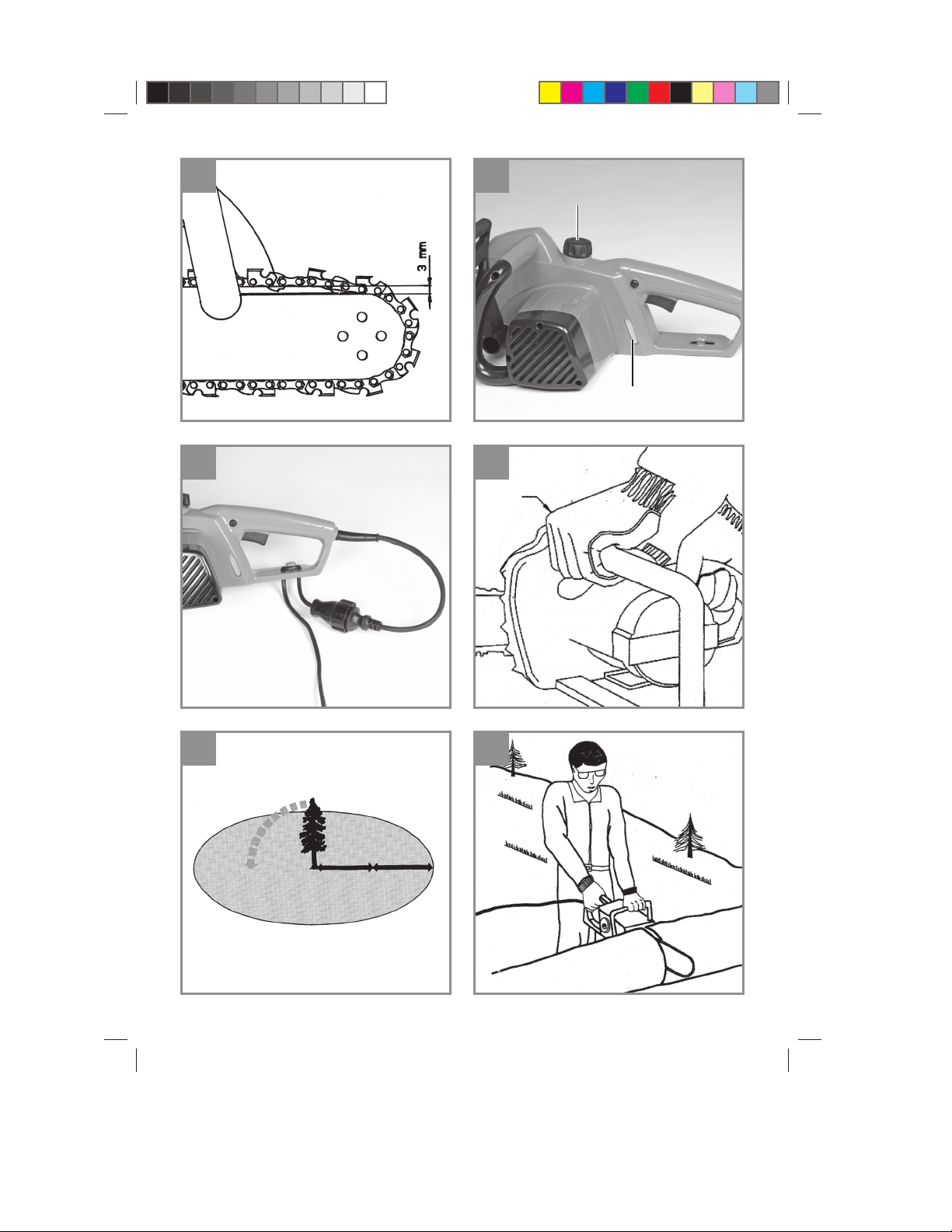

die Kettenspannung. Die Sägekette ist richtig
gespannt, wenn sie in der Mitte des Schwer-
tes um ca. 3-4mm angehoben werden kann
(Abb. 8).
• Befestigungsschraube für Kettenradabde-
ckung festschrauben.
Achtung! Alle Kettenglieder müssen
ordnungsgemäß in der Führungsnut des
Schwertes liegen.
Hinweise zum Spannen der Kette:
Die Sägekette muss richtig gespannt sein, um
einen sicheren Betrieb zu gewährleisten. Sie
erkennen die optimale Spannung, wenn die Sä-
gekette in der Mitte des Schwertes um 3-4 mm
abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt
und dadurch ihre Länge verändert, überprüfen
Sie bitte alle 10min die Kettenspannung und re-
gulieren Sie diese bei Bedarf. Das gilt besonders
für neue Sägeketten. Entspannen Sie nach abge-
schlossener Arbeit die Sägekette, weil sich diese
beim Abkühlen verkürzt. Damit verhindern Sie,
dass die Kette Schaden nimmt.
5.3 Sägekettenschmierung
Achtung! Vor Überprüfung und Einstellarbeiten
immer den Netzstecker ziehen.Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Kettensäge vornehmen, um Verletzungen zu
vermeiden.
Achtung! Betreiben Sie die Kette niemals ohne
Sägekettenöl! Die Benutzung der Kettensäge
ohne Sägekettenöl oder bei einem Ölstand un-
terhalb der Minimum-Markierung (Abb.9/Pos.B)
führt zur Beschädigung der Kettensäge!
Achtung! Temperaturverhältnisse beachten:
Unterschiedliche Umgebungstemperaturen
erfordern Schmiermittel mit einer höchst unter-
schiedlichen Viskosität. Bei niedrigen Tempera-
turen benötigen Sie dünnflüssige Öle (niedrige
Viskosität) um einen ausreichenden Schmierfilm
zu erzeugen.Wenn Sie nun dasselbe Öl im Som-
mer verwenden, würde dieses alleine durch die
höheren Temperaturen weiter verflüssigt. Dadurch
kann der Schmierfilm abreißen, die Kette würde
überhitzt werden und kann Schaden nehmen. Da-
rüber hinaus verbrennt das Schmieröl und führt
zu einer unnötigen Schadstoffbelastung.
Öltank befüllen:
• Sägekette auf ebener Fläche abstellen.
• Bereich um den Öltankdeckel (Abb. 9/Pos. A)
reinigen und diesen anschließend öffnen.
• Tank mit Sägeketettenöl befüllen. Achten Sie
dabei darauf, dass kein Schmutz in den Tank
gelangt, damit die Öldüse nicht vertopft.
• Öltankdeckel schließen.
6. Betrieb
6.1 Anschluss an die Stromversorgung
• Netzkabel an ein geeignetes Verlängerungs-
kabel anschließen. Achten Sie darauf, dass
das Verlängerungskabel für die Leistung der
Kettensäge ausgelegt ist.
• Verlängerungskabel wie in Abb. 10 dargestellt
gegen Zugkräfte und versehentliches Abste-
cken sichern.
• Verlängerungskabel an eine vorschriftsmäßig
installierte Schutzkontakt-Steckdose an-
schließen.
Wir empfehlen die Verwendung eines signalfar-
benen Kabels (rot oder gelb). Das verringert die
Gefahr des versehentlichen Beschädigens duch
die Kettensäge.
6.2 Ein-/ Auschalten
Einschalten
• Kettensäge mit beiden Händen an den Grif-
fen wie in Abb. 11 dargestellt festhalten (Dau-
men unter den Handgriff).
• Einschaltsperre (Abb. 1/Pos. 5) drücken und
halten.
• Kettensäge mit Ein-/ Ausschalter einschalten.
Die Einschaltsperre kann jetzt wieder losge-
lassen werden.
Anl_HEKE_18_35_SPK7_Teil1.indb 10Anl_HEKE_18_35_SPK7_Teil1.indb 10 16.05.12 14:3116.05.12 14:31

DEU
- 11 -
Ausschalten
Ein-/ Ausschalter (Abb. 1/Pos. 6) loslassen.
Die eingebaute Bremse bringt die umlaufende
Sägekette innerhalb kürzester Zeit zum Stehen.
Ziehen Sie stets den Netzstecker, wenn Sie die
Arbeit unterbrechen.
Achtung! Tragen Sie die Säge nur am vorderen
Griff! Wenn Sie die angeschlossene Säge nur am
hinteren Griffmit den Schaltelementen tragen,
kann es passieren, dass Sie versehentlich gleich-
zeitig die Einschaltsperre und den Ein-/ Ausschal-
ter betätigen, und die Kettensäge anläuft.
6.3 Schutzvorrichtungen
Motorbremse
Der Motor bremst die Sägekette ab, sobald der
Ein- / Ausschalter (Abb.1/Pos.6) losgelassen oder
die Stromzufuhr unterbrochen wurde. Dadurch
wird die Gefahr einer Verletzung durch eine nach-
laufende Kette deutlich gesenkt.
Kettenbremse
Die Kettenbremse ist ein Schutzmechanismus,
der über den vorderen Handschutz (Abb.1/Pos.2)
ausgelöst wird.Wenn die Kettensäge durch einen
Rückschlag zurückgeschleudert wird, löst die
Kettenbremse aus und stoppt die Sägekette in
weniger als 0,1 Sekunden.
Prüfen Sie regelmäßig die Funktion der Ket-
tenbremse. Klappen Sie dazu den Handschutz
(Abb.1/Pos.2) nach vorne und schalten Sie die
Kettensäge kurz ein. Die Sägekette darf nicht
anlaufen.
Ziehen Sie den vorderen Handschutz (Abb.1/
Pos.2) zurück, bis dieser einrastet, um die Ketten-
bremse zu lösen.
Achtung! Benutzen Sie die Säge nicht, wenn die
Schutzeinrichtungen nicht einwandfrei funktio-
nieren.
Versuchen Sie nicht, sicherheitsrelevante Schutz-
einrichtungen selbst zu reparieren, sondern
wenden Sie sich an unseren Service oder eine
ähnlich qualifizierte Werkstatt.
Handschutz
Der vordere Handschutz (zugleich Kettenbremse)
(Abb. 1/Pos.2) und der hintere Handschutz (Abb.
2/ Pos. 14 schützen die Finger vor Verletzungen
durch den Kontakt mit der Sägekette, falls diese
durch Überlastung reißt.
7. Arbeiten mit der Kettensäge
7.1 Vorbereitung
Überprüfen Sie vor jedem Einsatz folgende Punk-
te, um sicher arbeiten zu können:
Zustand der Kettensäge
Untersuchen Sie die Kettensäge vor Beginn der
Arbeiten auf Beschädigungen am Gehäuse, dem
Netzkabel, der Sägekette und dem Schwert. Neh-
men Sie niemals ein offensichtlich beschädigtes
Gerät in Betrieb.
Ölbehälter
Füllstand des Ölbehälters. Überprüfen Sie auch
während der Arbeit, ob immer ausreichend Öl
vorhanden ist. Betreiben Sie die Säge nie, wenn
kein Öl vorhanden oder der Ölstand unter die
min-Markierung gesunken ist (Abb. 9/Pos. B), um
eine Beschädigung der Kettensäge zu vermeiden.
Eine Füllung reicht im Schnitt für 15 Minuten, ab-
hängig von den Pausen und der Belastung.
Sägekette
Spannung der Sägekette, Zustand der Schnei-
den. Je schärfer die Sägekette ist, umso leichter
und kontrollierbarer lässt sich die Kettensäge be-
dienen. Das Gleiche gilt für die Kettenspannung.
Überprüfen Sie auch während der Arbeit alle 10
Minuten die Kettenspannung, um Ihre Sicherheit
zu erhöhen! Besonders neue Sägeketten neigen
zu erhöhter Ausdehnung.
Kettenbremse
Prüfen Sie die Funktion der Kettenbremse wie im
Kapitel „Schutzvorrichtungen“ beschrieben und
lösen Sie sie.
Schutzkleidung
Tragen Sie unbedingt die entsprechende, eng an-
liegende Schutzkleidung wie Schnittschutzhose,
Handschuhe und Sicherheitsschuhe.
Gehörschutz und Schutzbrille.
Tragen Sie bei Fäll- und Waldarbeiten unbedingt
einen Schutzhelm mit integriertem Gehör und
Gesichtsschutz. Dieser bietet Schutz vor herab-
fallenden Ästen und zurückschlagenden Zweigen.
Anl_HEKE_18_35_SPK7_Teil1.indb 11Anl_HEKE_18_35_SPK7_Teil1.indb 11 16.05.12 14:3116.05.12 14:31

DEU
- 12 -
7.2 Erläuterung der richtigen Vorgehenswei-
se bei grundlegenden Arbeiten

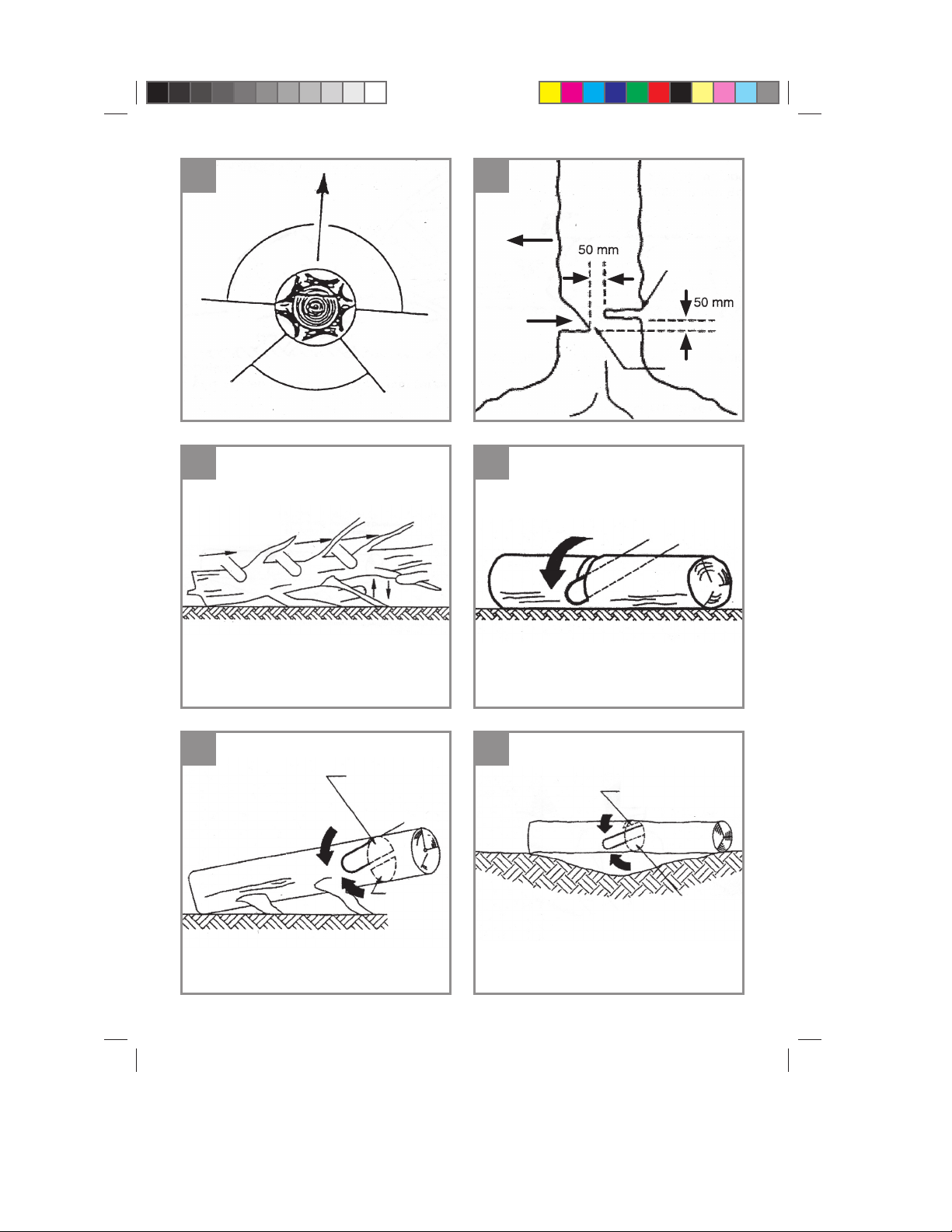

Baum fällen (Abb. 12-15)
Wird von zwei oder mehreren Personen gleich-
zeitig zugeschnitten und gefällt, so sollte der Ab-
stand zwischen den fällenden und zu schneiden-
den Personen mindestens die doppelte Höhe des
zu fällenden Baumes betragen (Abb.12). Beim
Fällen von Bäumen ist darauf zu achten, dass
andere Personen keiner Gefahr ausgesetzt, keine
Versorgungsleitungen getroffen und keine Sach-
schäden verursacht werden. Sollte ein Baum mit
eine Versorgungsleitung in Berührung kommen,
so ist das zuständige Energieversorgungsunter-
nehmen sofort in Kenntnis zu setzen.
Bei Sägearbeiten am Hang muss sich der Bedie-
ner der Kettensäge im Gelände oberhalb des zu
fällenden Baumes aufhalten, da der Baum nach
dem Fällen bergab rollen oder rutschen wird
(Abb.13).
Vor dem Fällen muss ein Fluchtweg geplant und
wenn nötig frei gemacht werden. Der Fluchtweg
muss von der erwarteten Falllinie aus schräg
nach hinten wegführen, wie in der Abbildung 14
dargestellt (A=Gefahrenzone, B= Fallrichtung,
C=Fluchtbereich).
Vor dem Fällen ist die natürliche Neigung des
Baumes, die Lage größerer Äste und die Wind-
richtung in Betracht zu ziehen, um die Fallrichtung
des Baumes beurteilen zu können.
Schmutz, Steine, lose Rinde, Nägel, Klammern
und Draht sind vom Baum zu entfernen.
Kerbschnitt setzen (Abb. 15)
Sägen Sie im rechten Winkel zur Fallrichtung eine
Kerbe (A) mit einer Tiefe von 1/3 des Baumdurch-
messers, wie in Abbildung 15 gezeigt. Zuerst den
unteren waagrechten Kerbschnitt (1) durchführen.
Dadurch wird das Einklemmen der Sägekette
oder der Führungsschiene beim Setzen des zwei-
ten Kerbschnitts vermieden.
Fällschnitt setzen (Abb. 15)
Den Fällschnitt mindesten 50 mm über den waag-
rechten Kerbschnitt ansetzen. Den Fällschnitt (B)
parallel zum waagrechten Kerbschnitt ausführen.
Den Fällschnitt nur so tief einsägen, dass noch
ein Steg (Fällleiste) (D) stehen bleibt, der als
Scharnier wirken kann. Der Steg verhindert, dass
sich der Baum dreht und in die falsche Richtung
fällt. Sägen Sie den Steg nicht durch. Bei Annähe-
rung des Fällschnitts an den Steg sollte der Baum
zu fallen beginnen.Wenn sich zeigt, dass der
Baum möglicherweise nicht in die gewünschte
Fallrichtung (C) fällt oder sich zurück neigt und
die Sägekette festklemmt, den Fällschnitt unter-
brechen und zur Öffnung des Schnitts und zum
Umlegen des Baumes in die gewünschte Falllinie
Keile aus Holz, Kunststoffoder Aluminium ver-
wenden.
Wenn der Baum zu fallen beginnt, die Kettensäge
aus dem Schnitt entfernen, ausschalten, ablegen
und den Gefahrenbereich über den geplanten
Fluchtweg verlassen. Auf herunterfallende Äste
achten und nicht stolpern.
Entasten
Hierunter versteht man das Abtrennen der Äste
vom gefällten Baum. Beim Entasten größere nach
unten gerichtete Äste, die den Baum stützen,
vorerst stehen lassen bis der Stamm zersägt
ist. Kleinere Äste gemäß der Abbildung 16
(A=Schnittrichtung beim Entasten, B=Vom Boden
fernhalten! Unterstützende Äste stehen lassen,
bis der Stamm zersägt wird) von unten nach
oben mit einem Schnitt trennen. Äste die unter
Spannung stehen, sollten von unten nach oben
gesägt werden, um ein Einklemmen der Säge zu
vermeiden.
Baumstamm ablängen
Hierunter versteht man das Teilen des gefällten
Baumes in Abschnitte. Achten Sie auf Ihren si-
cheren Stand und die gleichmäßige Verteilung Ih-
res Körpergewichts auf beide Füße. Falls möglich
sollte der Stamm durch Äste, Balken oder Keile
unterlegt und gestützt sein. Folgen Sie den einfa-
chen Anweisungen für leichtes Sägen.
Wenn die gesamte Länge des Baumstammes
gleichmäßig aufliegt, wie in Abbildung 17 gezeigt,
wird von oben her gesägt. Achten Sie dabei dar-
auf nicht in den Boden zu schneiden.
Wenn der Baumstamm an einem Ende aufliegt,
wie in Abbildung 18 gezeigt, zuerst 1/3 des
Stammdurchmessers von der Unterseite her sä-
gen (A) um Splittern zu vermeiden. Den zweiten
Schnitt von oben (2/3 Durchmesser) auf Höhe
des ersten Schnitts durchführen (B) (um Einklem-
men zu vermeiden).
Wenn der Baumstamm an beiden Enden aufliegt,
wie in Abbildung 19 gezeigt, zuerst 1/3 Stamm-
durchmessers von der Oberseite her sägen um
Splittern zu vermeiden (A). Den zweiten Schnitt
von unten (2/3 Durchmesser) auf Höhe des ers-
ten Schnitts (B) (um Einklemmen zu vermeiden)
durchführen.
Anl_HEKE_18_35_SPK7_Teil1.indb 12Anl_HEKE_18_35_SPK7_Teil1.indb 12 16.05.12 14:3116.05.12 14:31

DEU
- 13 -
Bei Sägearbeiten am Hang stets oberhalb des
Baumstammes stehen, wie in Abbildung 13 ge-
zeigt. Um im Moment des Durchsägens die volle
Kontrolle zu behalten, gegen Ende des Schnitts
den Anpressdruck reduzieren, ohne den festen
Griffan den Handgriffen der Kettensäge zu lösen.
Darauf achten, dass die Sägekette nicht den Bo-
den berührt. Nach Fertigstellung des Schnitts den
Stillstand der Sägekette abwarten, bevor man die
Kettensäge dort entfernt. Den Motor der Ketten-
säge immer ausschalten, bevor man von Baum
zu Baum wechselt.
7.3 Rückschlag
Unter dem Rückschlag versteht man das plötz-
liche Hoch- und Zurückschlagen der laufenden
Kettensäge. Die Ursachen sind meist das Berüh-
ren des Werkstücks mit der Schwertspitze oder
das Verklemmen der Sägekette.
Bei einem Rückschlag treten unvermittelt große
Kräfte auf. Daher reagiert die Kettensäge meist
unkontrolliert. Die Folge sind oft schwerste Verlet-
zung beim Arbeiter oder Personen im Umfeld.
Besonders bei seitlichen Schnitten, Schräg- und
Längsschnitten ist die Gefahr eines Rückschlags
besonders groß, weil der Krallenanschlag nicht
eingesetzt werden kann.Vermeiden Sie daher
nach Möglichkeit solche Schnitte und arbeiten
Sie besonders vorsichtig, wenn sie sich nicht ver-
meiden lassen!
Die Gefahr eines Rückschlages ist am größten,
wenn Sie die Säge im Bereich der Schwertspitze
ansetzen, weil dort die Hebelwirkung am stärks-
ten ist (Abb. 20). Setzen Sie die Säge daher im-
mer möglichst flach und nahe am Krallenschlag
an (Abb.21).
Achtung!
• Achten Sie immer auf die richtige Ketten-
spannung!
• Benutzen Sie nur einwandfreie Kettensägen!
• Arbeiten Sie nur mit einer vorschriftsmäßig
geschärften Sägekette!
• Sägen Sie nie über Schulterhöhe!
• Sägen Sie nie mit der Oberkante oder Spitze
des Schwertes!
• Halten Sie die Kettensäge immer fest mit bei-
den Händen!
• Nutzen Sie wenn möglich immer den Krallen-
anschlag als Hebelpunkt
Sägen von Holz unter Spannung
Das Sägen von Holz, das unter Spannung steht,
erfordert besondere Vorsicht! Unter Spannung
stehendes Holz, das durch Sägen von der Span-
nung befreit wird, reagiert bisweilen völlig unkon-
trolliert. Das kann zu schwersten bis zu tödlichen
Verletzung führen (Abb.22-24).
Solche Arbeiten dürfen nur von ausgebildeten
Fachleuten ausgeführt werden.
8. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
• Vor jeder Reinigung Netzstecker ziehen.
• Tauchen Sie das Gerät zur Reinigung keines-
falls in Wasser oder andere Flüssigkeiten.
9.1 Reinigung
• Reinigen Sie regelmäßig den Spannmecha-
nismus, indem Sie ihn mit Druckluft ausbla-
sen oder mit einer Bürsten säubern.Verwen-
den Sie keine Werkzeuge zum Reinigen.
• Halten Sie die Griffe ölfrei, damit Sie immer
sicheren Halt haben.
• Reinigen Sie das Gerät bei Bedarf mit einem
feuchtem Tuch und gegebenenfalls mit einem
milden Spülmittel.
• Wird die Kettensäge über einen längeren
Zeitraum nicht genutzt, so entfernen Sie das
Kettenöl aus dem Tank. Legen Sie die Säge-
kette und das Schwert kurz in ein Ölbad und
wickeln Sie es danach in Ölpapier.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen. Achtung! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.
Anl_HEKE_18_35_SPK7_Teil1.indb 13Anl_HEKE_18_35_SPK7_Teil1.indb 13 16.05.12 14:3116.05.12 14:31

DEU
- 14 -
9.3 Wartung
Sägekette und Schwert auswechseln
Das Schwert muss erneuert werden, wenn
• die Führungsnut des Schwerts abgenutzt ist.
• das Stirnrad im Schwert beschädigt oder ab-
genutzt ist.
Gehen Sie hierzu wie in Kapitel „Montage von
Schwert und Sägekette“ vor!
Prüfen der automatischen Kettenschmierung
Überprüfen Sie regelmäßig die Funktion der auto-
matischen Kettenschmierung, um einer Überhit-
zung und damit verbundenen Beschädigung von
Schwert und Sägekette vorzubeugen. Richten
Sie dazu die Schwertspitze gegen eine glatte
Oberfläche (Brett, Anschnitt eines Baumes) und
lassen Sie die Kettensäge laufen.
Wenn sich während dieses Vorgangs eine zuneh-
mende Ölspur zeigt, arbeitet die automatische
Kettenschmierung einwandfrei. Zeigt sich keine
deutliche Ölspur, lesen Sie bitte die entsprechen-
den Hinweise im Kapitel „Fehlersuche“! Wenn
auch diese Hinweise nicht helfen, wenden Sie
sich an unseren Service oder eine ähnlich qualifi-
zierte Werkstatt.
Achtung! Berühren Sie dabei nicht die Oberflä-
che. Halten Sie einen ausreichenden Sicherheits-
abstand (ca. 20 cm) ein.
Schärfen der Sägekette
Ein effektives Arbeiten mit der Kettensäge ist nur
möglich, wenn die Sägekette in gutem Zustand
und scharf ist. Dadurch verringert sich auch die
Gefahr eines Rückschlages.
Die Sägekette kann bei jedem Fachhändler nach-
geschliffen werden.Versuchen Sie nicht, die Sä-
gekette selbst zu schärfen, wenn Sie nicht über
ein geeignetes Werkzeug und die notwendige
Erfahrung verfügen.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
10. Hinweise zu Umweltschutz /
Entsorgung
Führen Sie das Gerät einer ordnungsgemäßen
Entsorgung zu, wenn es einmal ausgedient hat.
Trennen Sie das Netzkabel ab, um Missbrauch zu
vermeiden. Entsorgen Sie das Gerät nicht über
den Hausmüll, sondern geben Sie es im Interes-
se des Umweltschutzes an einer Sammelstelle
für Elektrogeräte ab. Ihre zuständige Kommune
informiert Sie gerne über Adressen und Öffnungs-
zeiten.
Geben Sie auch Verpackungsmaterialien und
abgenutzte Zubehörteile an den vorgesehenen
Sammelstellen ab.
11. Lagerung
Lagern Sie das Gerät und dessen Zubehör an ei-
nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager-
temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.
Anl_HEKE_18_35_SPK7_Teil1.indb 14Anl_HEKE_18_35_SPK7_Teil1.indb 14 16.05.12 14:3116.05.12 14:31

DEU
- 15 -
12. Fehlersuche
Vorsicht!
Vor der Fehlersuche ausschalten und Netzstecker ziehen.
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaffen können, wenn
Ihre Maschine einmal nicht richtig arbeitet.Wenn Sie damit das Problem nicht lokalisieren und beseiti-
gen können, wenden Sie sich an Ihre Service-Werkstatt.
Ursache Fehler Abhilfe
Kettensäge funktio-
niert nicht
- Rückschlagbremse ausgelöst
- Keine Stromversorgung
- Steckdose defekt
- Stromverlängerungskabel
beschädigt
- Sicherung defekt
- Handschutz in Positon
zurückziehen
- Stromversorgung überprüfen
- Andere Stromquelle probieren, ge-
gebenenfalls wechseln
- Kabel überprüfen, gegebenenfalls
wechseln
- Sicherung wechseln
Kettensäge arbeitet
intermittierend
- Stromkabel beschädigt
- Externer Wackelkontakt
- interner Wackelkontakt
- Ein-/Ausschalter defekt
- Fachwerkstatt aufsuchen
- Fachwerkstatt aufsuchen
- Fachwerkstatt aufsuchen
- Fachwerkstatt aufsuchen
Sägekette trocken - Kein Öl im Tank
- Entlüftung im Öltankverschluss ver-
stopft
- Ölausflusskanal verstopft
- Öl nachfüllen
- Öltankverschluss reiningen
- Ölausflusskanal frei machen
Kettenbremse funk-
tioniert nicht
- Problem mit Schaltmechanismus
im vorderen Handschutz
- Fachwerkstatt aufsuchen
Kette/Führungs-
schiene heiß
- Kein Öl im Tank
- Entlüftung im Öltankverschluss ver-
stopft
- Ölausflusskanal verstopft
- Kette stumpf
- Öl nachfüllen
- Öltankverschluss reiningen
- Ölausflusskanal frei machen
- Kette nachschleifen oder ersetzen
Kettensäge rupft,
vibriert oder sägt
nicht richtig
- Kettenspannung zu locker
- Kette stumpf
- Kette verschlissen
- Sägezähne zeigen in die falsche
Richtung
- Kettenspannung einstelllen
- Kette nachschleifen oder ersetzen
- Kette ersetzen
- Sägekette neu montieren mit Zäh-
nen in korrekter Richtung
Anl_HEKE_18_35_SPK7_Teil1.indb 15Anl_HEKE_18_35_SPK7_Teil1.indb 15 16.05.12 14:3116.05.12 14:31

DEU
- 16 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-
gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen
führen.
• Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die
a) eine maximale zulässige Netzimpedanz Z sys = 0,25 + j0,25 Ωnicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-
unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden
genannten Anforderungen a) oder b) erfüllt.
Anl_HEKE_18_35_SPK7_Teil1.indb 16Anl_HEKE_18_35_SPK7_Teil1.indb 16 16.05.12 14:3116.05.12 14:31

DEU
- 17 -
Anl_HEKE_18_35_SPK7_Teil1.indb 17Anl_HEKE_18_35_SPK7_Teil1.indb 17 16.05.12 14:3116.05.12 14:31

DEU
- 18 -
Garantiebestimmungen
Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä-
teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan-
sprüche unberührt bleiben.
Kategorie Beispiel Garantieleistung
Mängel an Material oder Kons-
truktion
24 Monate
Verschleißteile* Schwert, Kohlebürsten 6 Monate
Verbrauchsmaterial/
Verbrauchsteile*
Sägekette Garantie nur bei Sofortdefekt
(24h nach Kauf / Kaufbelegda-
tum)
Fehlteile 5 Arbeitstage
* nicht zwingend im Lieferumfang enthalten!
Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der
zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb
von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf
angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.
Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit bei-
liegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue
Fehlerbeschreibung anzugeben.
Beantworten Sie hierfür folgende Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_HEKE_18_35_SPK7_Teil1.indb 18Anl_HEKE_18_35_SPK7_Teil1.indb 18 16.05.12 14:3116.05.12 14:31

DEU
- 19 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Bau-
markt zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie
kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-
fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä-
tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb-
lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt
daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-
achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der
Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss-
bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen-
dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs-
und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine
oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)
sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere
für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch
erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
3. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-
frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti-
gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!
Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von
unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Garantiebestimmungen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_HEKE_18_35_SPK7_Teil1.indb 19Anl_HEKE_18_35_SPK7_Teil1.indb 19 16.05.12 14:3116.05.12 14:31

DEU
- 20 -

www.isc-gmbh.info
1
Name:
2
Straße / Nr.: PLZ: Ort:
Retouren-Nr. iSC: Telefon: Mobil:
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
3
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau.Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
Garantie JA NEIN Kaufbeleg-Nr. / Datum:
4
1Bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l 2Ihre Anschrift eintragen
3Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l 4Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
Anl_HEKE_18_35_SPK7_Teil1.indb 20Anl_HEKE_18_35_SPK7_Teil1.indb 20 16.05.12 14:3116.05.12 14:31
