Table of Contents
Thank you for purchasing an Ibanez guitar. In order to keep your guitar in the
best possible condition, please read this manual for information on care and
adjustment.
Instruction Manual
日本語 安全にお使いいただくために........................................................ 2
メンテナンスマニュアル............................................................... 4
調整マニュアル ............................................................................. 9
ENGLISH Maintenance Manual................................................................... 35
Adjustment Manual...................................................................... 40
DEUTSCH Wartungs- und Pflegehinweise.................................................... 64
Einstellungsanleitung .................................................................. 69
FRANÇAIS Manuel dʼentretien....................................................................... 93
Réglage manuel.......................................................................... 98
ESPAÑOL Manual de mantenimiento......................................................... 122
Manual de ajustes..................................................................... 127
ITALIANO Manuale di manutenzione ......................................................... 151
Manuale di regolazione............................................................. 156
ᒦᆪ ᆒઐۣዸ၄ݿ............................................................................. 180
ࢯᑳ၄ݿ .................................................................................... 185
Guitar Electronics.............................................................................................. 209
Guitar Controls .................................................................................................. 210
NA12G133.indb 3NA12G133.indb 3 2012-10-24 11:15:212012-10-24 11:15:21

2
はじめにお読みください
安全にお使いいただくために
本製品をお買い上げいただきまして、まことにありがとうござい
ます。この冊子では、安全にお使いいただく上でお気をつけてい
ただきたい点と、お手入れの際の注意点がまとめてあります。
表示記号について
本書では、本機を安全に正しくご使用いただき、あなたや他の
人々への危害や財産への損害を未然に防ぐために事項を下記の記
号で表示しています。
注意
楽器を振り回さないでください。
プロのステージアクションをまね
て、演奏中にギターを振り回した
り体のまわりでギターを回したり
すると、ギターがストラップから
外れたりし、まわりの人に当たっ
てけがをさせるなどの事故の原因
になりますのでおやめください。
演奏中に顔を楽器に近づけないでください。
ギターの低音弦やベース等の太い弦が切
れた場合、手や顔に当たってけがをする
恐れがあります。弦が切れる前にこまめ
に新しいものと交換してください。特に
目に弦が当たった場合などは失明の危険
がありますので演奏中に弦に顔を近づけ
ることはおやめください。
ギター、ベース用弦は消耗品です。弦が
古くなっていると、通常の弾きかたをし
ているにもかかわらず（特別に強く弾い
たりしなくても）、演奏中に弦が切れて
しまう場合があります。
極端な大音量で鳴らさないでください。
ギターアンプ、ヘッドフォンを使用する場合に、長時間大音量で
使用していると回復できない難聴になる恐れがあります。またア
ンプの故障の原因にもなりますので、極端な大音量での使用は避
けてください。
さびた弦を使わないでください。
弦（特にギターの１、２、３弦）が
さびてくると、弦で指を切ってけが
をする恐れがあります。こまめに弦
を新しいものと交換してください。
ストラップがゆるんだまま演奏しないでください。
ストラップを使って立って演奏する場合は、ストラップが確実に
ストラップビンにかかっていることを確認してください。ギター
が足の上などに落下してけがをする恐れがあります。
ピックガードの尖ったところに注意してください。
エレクトリックギターの一部のモデルでは、デザイン上ピックカー
ドの先端部分が非常に鋭くなっています。ピッキングの際やクロス
で清掃するときなどにけがをしないようにご注意ください。
警告
湿気の多い場所では演奏しないでください。
感電の恐れがありますので、直接雨がかかる野外や風呂場などの
湿気の多い場所では演奏しないでください。
警告
注意
お願い
この表示を無視して、誤った取り扱いをす
ると、人が死亡または重傷を負う可能性が
想定される内容を示しています。
この表示を無視して、誤った取り扱いをす
ると、人が傷害を負う可能性が想定される
内容および物的損害のみの発生が想定され
る内容を示しています。
この表示を無視して、誤った取り扱いをす
ると、本商品の本来の性能を発揮できな
かったり、機能停止をまねく内容を示して
います。
●外部要因によって生じた本機の故障、不具合などの損害に
つきましては、当社は一切の責任を負いかねますので、あ
らかじめご了承ください。
日本語 安全にお使いいただくために
NA12G133.indb 2NA12G133.indb 2 2012-10-24 11:15:212012-10-24 11:15:21

3
注意
フレットのエッジ部分でのけがに注意してください。
ギターのネックは木製品ですので、モデルによってはまれにネック
の乾燥によってフレットがネックからはみ出してくることがありま
す。このような状態で演奏すると、フレットの端で手を傷つける恐
れがあります。万一このようになった場合は、直ちに演奏を中止し
てお買い求めになった販売店に修理を依頼してください。
無理に弦を張らないでください。
弦を張る場合は、本来の音程以上に強く巻かないよう、チューニン
グをしながら丁寧に巻いてください。必要以上に強く弦を巻いてし
まうと、新品の弦であっても切れてけがをする恐れがあります。
また、切れた弦が目に当たった場合などは失明の危険がありますの
で、弦を交換する際は、弦に顔を近づけることはおやめください。
トレモロに指をはさまないよう注意してください。
トレモロシステムには弦の張力
を支えるために非常に強いばね
を使用しています。弦を交換す
る場合など、トレモロ部分で指
をはさんでけがをしないように
ご注意ください。
弦で手を傷つかないよう注意してください。
弦の切断部分（特にギターの1、2、
3弦）は非常に鋭くなっており、直接
触れると手を傷つける恐れがありま
す。特にギターのヘッドをクロスな
どで清掃する場合に、糸巻きの部分
に手が当たってけがをしないように
ご注意ください。弦を交換したら、
弦の余った部分が指に当たらない程
度まで短く切っておきましょう。
換気の悪い場所ではスプレー式クリーナーを使
わないでください。
スプレー式のギタークリーナーなど
を使用する場合は、換気に注意して
ください。風通しの悪い場所で使用
すると中毒症状を起こす恐れがあり
ます。また可燃性のものは火気に十
分注意して作業してください。
ケースのふたやバッグのファスナーを開けたま
ま持ち運ばないでください。
ギターケース、バッグに入れて持ち運ぶ場合は、ケースの留め金
やファスナーがしっかりとかかっていることを確認してくださ
い。ふたが開いてギターが落下する場合があります。
お願い
古くなった電池を楽器に入れたままにしないで
ください。
乾電池を使用した製品では、乾電池の液漏れ等にご注意くださ
い。また、乾電池は使用しない場合でも自然に放電してしまう特
性がありますので、定期的に交換することをおすすめします。乾
電池を捨てる場合は、自治体、電気店等の専用の回収箱をご利用
ください。また、使用済みの乾電池を火の中に入れると爆発する
恐れがあり非常に危険です。
ギターの表面を樹脂製品などに接触させたまま
保管しないでください。
樹脂製品や家具などの塗装されたものに、ギターの表面を直接長
時間接触させた場合、色移りしたり溶着したりしてお互い損なう
恐れがあります。ギターケース、バッグに入れておくか、布製の
袋に入れるなどして直接それらに接触しないように保管してくだ
さい。
ベンジン、シンナーでは拭かないでください。
ギターの表面をクリーニングする場合にベンジン、シンナー等の
薬品を使用すると、変質したり変色したりする恐れがあります。
ギター用として販売されているクリーナーをご使用ください。
保管、運送などでは以下のような点にお気をつけ
てください。
●ギターは木製品です。投げたり落としたりすると容易に破損し
てしまいます。丁寧にお取り扱いください。
●高温・多湿の場所、砂やほこりの多い場所を避け、換気の良い
場所に保管してください。
●
直射日光が当たると、塗装等の色があせてくる恐れがあります。
●雨の中で演奏するなどしてギターに直接水分がかかったり、
炎天下での演奏など高温の場所に長時間さらされると、ボ
ディー、ネック等の木部に狂いを生じる恐れがあります。
●宅急便などを利用して輸送する場合は専用のハードギターケー
スを使用するか、丈夫なカートンを使用して緩衝材を十分つ
めて梱包し、ワレモノ扱いにしてください。楽器店で購入し
たときのカートンは運送用には適していない場合があり、そ
のまま出荷すると破損する恐れがあります。
NA12G133.indb 3NA12G133.indb 3 2012-10-24 11:15:222012-10-24 11:15:22

4
メンテナンス
付属品
マルチツール トレモロアーム 六角レンチ
1.5mm 2mm 2.5mm 3mm 4mm
PREMIUMシリーズ
Edgeトレモロ・ブリッジ ○○
PREMIUMシリーズ
Edge-ZeroIIw/ZPS ○○
PREMIUMシリーズ
Z R トレ モロ・ブリッジw/ZPS2 ○○
PREMIUMシリーズ
Tight-EndRブリッジ ○
EdgeⅢトレモロ・ブリッジ ○ ○○○○
Edge-ZeroIIw/ZPS ○ ○ ○ ○
Edge-ZeroIIw/oZPS ○ ○ ○ ○
FAT6トレモロ・ブリッジ ○ ○ ○ ○
FAT10トレモロ・ブリッジ ○ ○ ○ ○
FXEdgeⅢブリッジ ○○○
FXEdgeⅢ-8 ブリッジ ○○○
GibraltarStandardブリッジ ○ ○ ○
GibraltarStandard 7ブリッジ ○ ○ ○
SAT10トレモロ・ブリッジ ○ ○ ○○
SAT-ProⅡトレモロ・ブリッジ ○ ○ ○○
STDトレモロ・ブリッジ ○
STD-DLトレモロ・ブリッジ ○
Tight-Endブリッジ ○ ○
Tight-Tuneブリッジ ○ ○○
Z R トレ モロ・ブリッジw/ZPS2 ○ ○ ○○
DiMarzio社製ピックアップ搭載モデルには、ポールピース高調整用六角レンチが付属します。※
7弦用Edge-Zero2トレモロ・ブリッジw/ZPS3Fe搭載モデルには、強化スプリングが付属します。※
メンテナンスマニュアル
NA12G133.indb 4NA12G133.indb 4 2012-10-24 11:15:232012-10-24 11:15:23

5
日本語
本体各部の名称
エレクトリックギター セミ、フルアコースティックギター
糸巻き（ペグ）
ロッキングナット
指板
（フィンガーボード）
ストラップ ピン
ネックピックアップ
ミド ル
ピックアップ 
ブリッジ
ピックアップ
トレモロ
トレモロアーム
ピックアップ
セレクター
ボリューム
トーン
出力ジャック
糸巻き（ペグ）
ナット
指板
（フィンガーボード）
ピックアップ
セレクター
ネック
ピックアップ
ボリューム
ブリッジ
ピックアップ
ボリューム
ブリッジ
ピック
アップ
トーン
ネック
ピックアップ
ブリッジ
ピックアップ
ブリッジ
テールピース
ネックピックアップトーン
出力ジャック
イラストはIbanezの代表的なモデルです。お買い求めのギターが必ずしもイラストと一致しない場合があります。※
トレモロ/ブリッジの調整については、搭載されているトレモロ/ブリッジにより異なります。※
詳しくは該当のトレモロ/ブリッジ項をご確認ください。
各モデルのコントロールについては、「CONTROLS」項（P210）をご確認ください。※
NA12G133.indb 5NA12G133.indb 5 2012-10-24 11:15:232012-10-24 11:15:23

6
チューニング
Ibanezのギターは、出荷時に下記のチューニングで各部の調整を行っています。
1st 2nd 3rd 4th 5th 6th 7th
6-strings E4 B3 G3 D3 A2 E2 -
7-strings E4 B3 G3 D3 A2 E2 B1
例外として、下記のモデルがあります。
RGD、APEX2
1st 2nd 3rd 4th 5th 6th 7th
6-strings D4 A3 F3 C3 G2 D2 -
7-strings D4 A3 F3 C3 G2 D2 A1
RG8、RGA8、S8、S8QM、RGIR28FE
1st 2nd 3rd 4th 5th 6th 7th 8th
D#4 A#3 F#3 C#3 G#2 D#2 A#1 F1
MTM100
1st 2nd 3rd 4th 5th 6th 7th 8th
C# G# E B F# B - -
演奏、調整の際はチューニングメーターや音叉等を使用し、各弦の開放音を上記の音程にチューニングしてくださ
い。音程が高い場合は一度弦を緩めて音程を少し下げた後、巻き上げながら音程を合わせるようにするとチュー
ニングが安定しやすくなります。表の音程以外でチューニングをする場合、または標準と異なるゲージの弦を使用
する場合には、ネックの調整やイントネーションの調整が必要になる場合があります。
ネックの調整、イントネーションの調整についてはそれぞれ「ネック調整」項(P7）、「弦長（イントネーション）」項
（P7）をご確認ください。
ご注意
極端なチューニングやエレキギター弦以外の弦の使用は、部品の破損や思わぬ怪我に繋がることがありますの•
でご注意ください。
弦の交換
弦は使用しているうちに劣化し性能が低下するため、ビレや音程の狂いが生じることがあります。
弦に錆や変色が見られる場合や、音質の低下、音のビリつきが酷くなったと感じた場合には弦を交換してください。
全ての弦を同時期に交換されることをお勧めします。
折れ、ねじれ、傷等がある弦は本来の性能を発揮できませんので、ご使用にならないでください。
弦は糸巻き（ペグ）のポストから下へ2〜3回、長さにして5〜7cmを目
安に、弦が交差しないように巻きます。
交換作業は全ての弦を一度に外してしまわずに1本ずつ交換を行うこ
とで、ネックにかかる急激な力の変化やトレモロのバランスを崩してし
まうリスクを軽減できます。
※トレモロ/ブリッジに取り付けられた弦の着脱方法は、搭載されているトレモロ/ブリッジにより異なります。
詳しくは該当のトレモロ/ブリッジ項をご確認ください。
NA12G133.indb 6NA12G133.indb 6 2012-10-24 11:15:252012-10-24 11:15:25

7
日本語
弦高
弦高とはフレットと弦との距離のことです。
弦高の測定は、正確にチューニングを行った後、14フレットに定規をあて、フレットの
先端から弦の下端までの距離を測定します。
弦高の目安は、1弦で1.5〜1.7mm、6弦で2.0mm〜2.2mmです。
7弦ギターの場合は7弦で2.2mm〜2.4mm、8弦ギターは8弦で2.4mm〜2.6mmに
なります。
上記の弦以外の弦高は、1弦から最低音弦へ向かって徐々に隙間が大きくなるように設定してください。
弦高が高すぎると演奏性が悪化し、低すぎると弦ビレや音詰まり、サスティーンの劣化等を招きます。
弦高を適正な値にしても弦ビレや音詰まりが発生する場合には、ネックの反りを調整する必要がある可能性があ
ります。
詳しくは「ネック調整」項（P7）をご確認ください。
弦高調整の方法は、搭載されているトレモロ/ブリッジの種類によって異なります。詳しくは 該 当トレ モ ロ/ブリッジ項 を※
ご確認ください。
弦長（イントネーション）
弦のゲージを変更したり、変則チューニングでギターを
使用する場合には、全てのフレットで正しい音程が得ら
れるように、弦の長さ（イントネーション）を調整する必
要があります。
正確にチューニングを行った後、演奏時の状態にギタ
ーを持ち、各弦の12フレットを押さえたときの音と、12
フレット上でのハーモニクス音とを比較します。
12フレット上でのハーモニクス音よりも12フレットを押
さえたときの音の方が音程が低い場合は、トレモロ /ブ
リッジのサドルを前方に動かして弦長を短くします。12フレットを押さえたときの音の方が高い場合は、サドルを
後方に動かして弦長を長くします。
正確なイントネーション調整を行うため、チューニングメーターを使用してください。※
サドル位置の調整方法は、搭載されているトレモロ/ブリッジにより異なります。詳しくは該当のトレモロ/ブリッジ項をご※
確認ください。
ネック調整
ネックには常に弦の張力がかかっており、チューニングの状態や弦のゲージを変更したときだけでなく、温度や湿
度の変化によっても反り具合が微妙に変化します。
適正な弦高調整とチューニングを行ってもビレや音詰まりが発生する場合は、ネックの反り具合を確認し、調整す
る必要があります。
1ネックの状態を確認します。
正確にチューニングを行った後、演奏時の状態にギターを
持ち、1弦の1フレットと、ネックとボディの接合部分に最も
近いフレットの両方を押さえた状態で、8フレットでの弦と
フレットとの隙間を測ります。
同様に最低音弦でも測定し、それぞれの隙間が
0.3mm〜0.5mmになるように調整します。
2 隙間が0.3mmよりも小さい場合は、ネックのヘッド側に取
り付けられたアジャストナットを六角レンチやソケットレ
ンチを使用してA方向へ回して、ネックを順反り方向へ動
かします。
12F
8th fret
NA12G133.indb 7NA12G133.indb 7 2012-10-24 11:15:262012-10-24 11:15:26

8

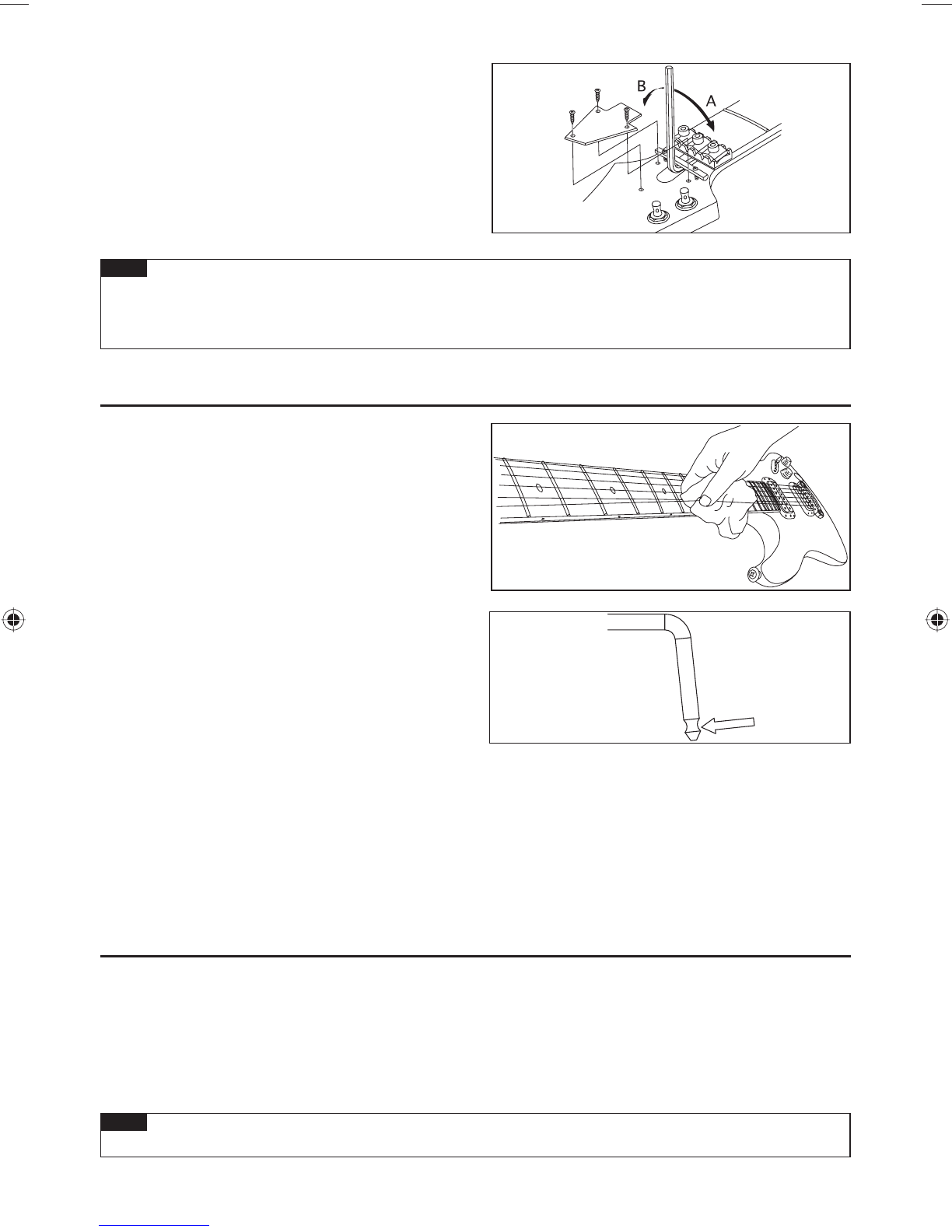

3隙間が0.5mmよりも大きい場合は、アジャストナットをB
方向に回して、ネックを逆反り方向に動かします。
アジャストナットは1/4回転を目安に、チューニングを確認※
しながら少しずつ行ってください。
ご注意
ネックの調整には十分な注意が必要です。•
無理な調整は故障の原因となりますので、正しく調整ができない場合はお買い求めの楽器店または弊社へご相
談ください。
お手入れ
演奏後は錆の発生を防ぐため、弦の裏側やフレット、
ブリッジサドルやナット等の金属部品に付着した汗や油
を拭き取ってください。金属部品に付着した埃や汚れ等
は部品の機能に障害を及ぼすことがありますのでご注
意下さい。
通常の拭きあげでは除去できない汚れは、少量の油を
染み込ませた柔らかい布を使用して除去します。
トレモロアームを回したときに異音が発生する場合は、
トレモロアーム先端の窪み部分にグリスを塗布してくださ
い。
塗装面のお手入れは、揮発性の薬品や研磨剤の使用は避け、楽器専用のポリッシュを染み込ませた柔らかい布で
丁寧に拭きあげてください。
オイルフィニッシュ仕上げのボディーやネックの汚れを除去する場合は、消しゴムや#1000以上の細目のサンドペ
ーパー、#0000のスチールウール等を使用してください
年に1〜2回、家具用等の無色の仕上げオイルやガンオイルを少量使用して拭きあげると、乾燥を防止することが
できます。
塗装が施されていない指板面には、指板用のオイルや良質のレモンオイル等を少量含ませた布で、フレットの際
まで丁寧に拭いてください。
バッテリー
プリアンプやイコライザー等を搭載したギターには、バッテリーが使用されています。
音量が小さくなる、音が歪む等機能の低下が見られる場合は、バッテリーを交換してください。
006P（9V）のバッテリーを搭載するモデルと、単三（1.5V）2本を搭載するモデルがあります。
お買い上げのギターに搭載されているバッテリーの種類をご確認の上、同じタイプのバッテリーをご使用ください。
バッテリーはボディー裏側のバッテリーボックスに収納されています。
バッテリー搭載モデルは出力ジャックが電源スイッチを兼ねており、ジャックにプラグを挿入することで電源がオ
ンになります。
ご注意
バッテリー の 消 耗 を防ぐため 、長時間ご使用にならない場合はジャックからプラグを抜いて保管してください•
NA12G133.indb 8NA12G133.indb 8 2012-10-24 11:15:262012-10-24 11:15:26

9
日本語
ギターブリッジ
ジブラルタルIII（ギター、ベース）、CB3&フルチューンIII、ARTブリッジ
弦高はブリッジ両側にある弦高調整スク
リュー（A）をマイナスドライバーで回して
調整します。イントネーション調整は、ブ
リッジ後部の調整スクリュー（B）をプラス
あるいはマイナスドライバー、または付属
の六角レンチで回し、サドルを移動させて
調整します。
CB3ブリッジの弦交換は、ブリッジ前部から弦穴を通過させて行います。
ジブラルタルⅢブリッジの弦高調整の際は、スクリューを無理に回してネジ穴が傷 ※
つかないよう、十分に弦をゆるめてから行ってください。
フィックスドブリッジ
弦はギターボディー裏側から、弦止めフェラルを通して取り付けます。
弦高は各サドルの高さを付属の六角レンチ(1.5ｍｍ)で回して調整しま
す。イントネーションはブリッジ後方から各サドルのイントネーション
調整ボルトをプラスドライバーで回して調整します。
7弦用も調整方法は同じです。 ※
ジブラルタルスタンダードブリッジ（7弦用/8弦用）
弦はギターボディー裏側から、弦止めフェラルを通して取り付ける方式と
ブリッジ後方部よりボールエンドを引っ掛けて止める方式(A)の２通りが
可能です。
弦高は各サドルの高さを付属の六角レンチ(1.5mm)で回して調整します
(B)。
イントネーションはブリッジ後方から各サドルのイントネーション調整ボ
ルトを付属の六角レンチ（2.5mm)で回して調整します(C)。
7弦用/8弦用も調整方法は同じです。 ※
(A)
(B)
(A)
(B)
GIBRALTARIII,CB3
FULLTUNEII,
ART1,ART2
(A)
(B)
(C)
調整マニュアル
NA12G133.indb 9 2012-10-24 11:15:27

10
アジャスタブルアーチトップブリッジ
弦高調整は、ブリッジ左右のアジャスト・スピナー（A）を指で回して、ブ
リッジ全体の高さを調整します（各弦の調整は行えません）。
イントネーション調整は、弦を緩めてブリッジ全体を前後させて調整し、
チューニングを行ってからイントネーションを確認します。正しいイント
ネーションが得られるまで同じ調整を繰り返してください。また、ブリッジ
が倒れないよう注意して行ってください。
弦交換を行うときは、ブリッジの位置がずれないよう、弦を1本ずつ交換することをお勧めします。
ビンテージビブラート
弦交換は1本ずつ行います。ボールエンドをバー（B）のポストに取り付
け、バーの上を渡し、糸巻きに弦を巻きます。リテイナーバー（A）のあ
るモデル（VBX60、VBS80）は、バーの上を渡した後リテイナーバーの下
を通過させ、糸巻きに弦を巻きます。交換作業の間は、絶えず弦を糸巻
き側に軽く引寄せて、ボールエンドがポストから外れないよう注意して
ください。
弦がブリッジサドルに正しく位置していることを確認しながらチューニ
ングを行います。チューニングまでの作業が完了した後、次の弦の交換
に移ってください。全ての弦の交換が完了した後、再度全体のチューニ
ングを行います。
ご注意
全ての弦を一度に取り外すと、ギターにかかるテンションの急激な変
化により、ギター各部の状態に大きな影響を与える恐れがあります。弦
交換は1本ずつ行ってください。
VBX60
VBS80
(B)
(A)
VBF70
(B)
テールピース
クイックチェンジIII テールピース
テールピース本体左右のスタッド・ボルトをマイナスドライバーやコイ
ンで回して、テールピースの高さを調整します。
弦交換を行う時は、テールピースの溝に通し、ボールエンドをテール
ピース後方に引っ掛けます。
QUIKCHANGEIII
(C)
NA12G133.indb 10NA12G133.indb 10 2012-10-24 11:15:272012-10-24 11:15:27

11
日本語
Tight-Endブリッジ■Tight-EndRブリッジ■
イントネーション調整ボルト
サドル・ロック・ボ ルト
高さ調整スクリュー
イントネーション調整ボルト
サドル・ロック・ボ ルト
高さ調整スクリュー
弦高調整
1サドル・ロック・ボ ルト を 六 角 レ ン チ（2mm）で緩めます。
2サドルの高さ調整スクリューを六角レンチ（2mm）で回して、サドルの高さ
を調整します。
調整が終わりましたら、サドル・ロック・ボルト締めてください。※
イントネーション調整
1サドル・ロック・ボ ルト を 六角レンチ（2mm）で緩めます。
2イントネーション調整ボルトをプラスドライバーで回して、サドル位置
を調整します。
3サドル・ロック・ボ ルト を 六角レンチ（2mm）で締め、イントネーション
調整スクリューをプラスドライバーで時計方向に軽く（サドルの位置
に影響が出ない程度）に締めます。
イントネーションの確認は、正しいチューニングで行ってください。※
弦交換
弦をギターのボディ裏側から、弦止めフェラルを通して取り付けます。
Tight-Endブリッジ/Tight-EndRブリッジ（6弦用/7弦用）
NA12G133.indb 11NA12G133.indb 11 2012-10-24 11:15:282012-10-24 11:15:28

12
Tight-Tuneブリッジ
Tight-Tuneブリッジは、ブリッジの各可動部分をロックすることにより、無駄な振動を抑え、効率の良いサステイ
ンを得られるブリッジです。ブリッジにはより強固にブリッジとボディを固定するためのスタッド・ロック機能を
備えています。また、テールピースにはボールエンドが外れないように保持するボールエンド・ロック機能を装備
しました。
弦高調整
ブリッジ本体左右のロック・ナット（D）を緩め、六角レンチ（3mm）で
スタッド・ボルト（E）を回して、ブリッジ全体の高さを調整します（各弦
の調整は行えません）。調整が完了した後、ロック・ナットを締めてくだ
さい。
スタッド・ロック機能
弦高調整を終えた後、六角レンチ（2mm）でスタッドボルト内部にあるス
タッド・ロック・ボルト（B）を時計回りに回します。スタッド・ロック・
ボルトがアンカーナット（C）に接触し、それ以上回らなくなるまで締め込
んでください。
ご注意
弦高の調整を行うときは、必ずスタッド・ロック・ボルト（B）を六角レン
チ（2mm）で反時計回りに十分に緩めてから行ってください。破損の
原因になります。
イントネーション調整
調整するサドルのサドル・ロック・ボ ルト（G）をプラスドライバーで緩め、イント
ネーション調整スクリュー（H）をプラスドライバーで回してサドル位置を調整
し、チューニングを行ってからイントネーションを確認します。正しいイントネー
ションが得られるまで同じ調整を繰り返した後、サドル・ロック・ボ ルト を 締 め て
くだ さ い 。
ご注意
イントネーション調整ボルト（H）が緩い場合、共振を起こすことがあり
ます。その場合はサドルが動かない程度にイントネーション調整ボル
トを軽く締めてください。
弦交換
弦のボールエンドをテールピースの溝に、
（J）
の向きで取り付けます。ボー
ルエンド・ロック機能により、ボールエンドが保持されます。弦を外す場合
は、
（K）
の方向に弦を引っ張ると簡単に取り外すことができます。
A
B
C
D
E
FG
H
JK
NA12G133.indb 12NA12G133.indb 12 2012-10-24 11:15:292012-10-24 11:15:29

13
日本語
ロッキングブリッジ
FXEDGEIII/FXEDGEIII-8ブリッジ
FXEdgeIII■
1
1
23
4
5
6
1メインスタッド
2サドル・ロック・ボ ルト
3ストリング・ホ ル ダ ー・ブロック
4ストリング・ストッパ ー・ボ ルト
5リアスタッド
6ファイン・チュー ニング・ボ ルト
弦高調整
1ブリッジ本体左右のメイン・スタッドをマイナスドライバーで回して、トレ モロ 全
体の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。
2リア・スタッドを六角レンチ（3mm）で回して、ブリッジがギターのボディー表面
とおおよそ平行に
なるように調整します。
リア・スタッドの調整でも弦高が変化しますので、最終的な弦高の確認はリア・スタッドを調整した後行ってくだ※
さい。またメイン・スタッドの調整の際は、無理に回してネジ穴が傷つかないよう、十分に弦を緩めてから行って
くだ さ い 。
イントネーション調整
1ロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 六 角 レ ン チ（3mm）で緩め、
十分に弦を緩めます。
2サドル・ロック・ボ ルト を 六 角 レ ン チ（2mm）で緩め、サドル位置を調整します。
イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態で、※
正しいチューニングで行ってください。調整が終わりましたら、サドル・ロック・ボ
ルトとロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 締 め て くだ さ い 。
NA12G133.indb 13NA12G133.indb 13 2012-10-24 11:15:302012-10-24 11:15:30

14
弦交換
1ロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 六 角 レ ン チ（3mm）で緩め、
糸巻きから弦を取り外します。
2ブリッジ本体のストリング・ストッパ ー・ボ ルト を 六 角 レ ン チ（3mm）で緩め、サド
ルから弦を引き抜いて取り外します。
3新しい弦は先端のボールエンド部分をニッパー等で切り落とします。
4ボールエンドを切り落とした側の弦の先端をサドルとストリング・ホ ル ダ ー・ブロ
ックとの間に挿入し、ストリング・ストッパ ー・ボルトを締めて弦を固定します。
5糸巻きで弦を巻き上げ、チューニングを行います。
6チューニング完了後、ロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 締 め
ます。
ご注意
チューニングを行う前に、ストリング・ストッパ ー・ボルトがしっかりと締め付けられていることを確認してください。•
ファイン・チューニング
ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各弦の
チューニングの微調整が行えます。
チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可動範囲
の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせることがで
きます。
NA12G133.indb 14NA12G133.indb 14 2012-10-24 11:15:312012-10-24 11:15:31

15
日本語
ロッキングトレモロ
EDGEトレモロブリッジ
Edge■Lo-ProEdge■
2
3
4
56
1
1
2
3
4
56
1
1
背面■
78
1ナイフエッジ
2サドル・ロック・ボ ルト
3ストリング・ホ ル ダ ー・ブロック
4アームソケット
5ストリング・ストッパ ー・ボ ルト
6ファイン・チューニング・ボ ルト
7トレモロ・スプリング
8スプリング・ロック
トレモロアームの取り付け
1
トレモロアームは挿し込み式です。ベースプレートのアームソケットに、トレ
モロアームのコーナー部分を持って、テフロンワッシャが完全に隠れるまで
確実に挿し込みます。
NA12G133.indb 15NA12G133.indb 15 2012-10-24 11:15:322012-10-24 11:15:32

16
2トレモロアームの締め付けは、テフロンワッシャの着脱で調整します。
数が増えるほど締め付けが増し、全て外すとフリーになります。テフロン
ワッシャはスリット部分から斜めに着脱します。
ご注意
テフロンワッシャを装着していても十分な締め付けが得られなくな•
った場合は、新しいワッシャと交換してください。
トレモロの取り付け角度調整
トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着されたトレ
モロ・スプリングの張力とのバランスで調整します。トレモロがギターのボディー
表面とおおよそ平行になるように調整することで、最も優れた性能を発揮しま
す。
1正しくチューニングした状態で、トレモロの傾きを確認します。
2トレモロが前方へ傾いている場合は、ボ ディー 裏 側 のトレモ ロ・スプリン
グ・カバーのスリットからプラスドライバーを挿し込み、スクリューを締
め 込 んでトレ モロ・スプリングの張力を強くします。
3トレモロが後方へ傾いている場合は、スクリューを緩め、トレモロ・スプ
リングの張力を弱めます。
トレモロの角度調整は、トレモロ・スプリングの張力を調整するたびに弦とスプリングとの張力バランスが変化するた※
め、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してください。
トレモロ・スプリング
工場出荷時は、3 本 のトレ モ ロ・スプリングが並行に取り付けられた状態でセットアップされています。弦のゲージを変更し
たり、ダウンチューニングで使用するなど弦とトレモロ・スプリングとの張力バランスが大きく変化する場合には、トレモロ・
スプリングの数や取り付け方の変更が必要になる場合があります。
1スプリングロックをプラスドライバーで取り外します。
2張力を強めたい場合は、外側の2本のトレモロ・スプリングを斜めに取
り付けます。
3張力を弱めたい場合は、中 央 のトレ モロ・スプリングを取り外します。
4 本 以上 のトレ モロ・スプリングを装着する場合は、スプリングロックを取り付け
ているスクリュー穴を利用して取り付けます（スプリングロックは装着できなくな
ります）。
NA12G133.indb 16NA12G133.indb 16 2012-10-24 11:15:322012-10-24 11:15:32

17
日本語
ご注意
トレモロ・スプリングの着脱は弦を十分に緩めてから行ってください。また、全てのスプリングを外すとトレモ•
ロがギターから外れますのでご注意下さい。
再度トレモロを取り付ける際は、トレモロのナイフエッジをスタッドボルトの溝に確実に挿し込んだ状態でト•
レモロ・スプリングを取り付けてください。
スタッド・ロック
Edge/Lo-ProEdgeトレモロ・ブリッジは、スタッド・ロック機能を備えています。
1六角レンチ（1.5mm）をスタッドボルト上部の穴から挿入します。
2スタッド・ロック・ボルトを時計方向に回し、スタッド・ロック・ボ ルト が ア
ンカーナットに接触して回らなくなるまで締め込みます。
スタッド・ロックは、スタッド・ロック・ボルトを緩めると解除されます。※
弦高調整
トレモロ本体左右のスタッドボルトを六角レンチ（4mm）で回して、トレ モロ 全 体
の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。
ご注意
弦高調整は、スタッド・ロックが解除されていることを確認してから行ってください。•
イントネーション調整
1ロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 六 角 レ ン チ（3mm）
で緩め、十分に弦を緩めます。
2サドル・ロック・ボ ルト を 六 角 レ ン チ（2mm）で緩め、サドル位置を調整
します。
イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態※
で、正しいチューニングで行ってください。調整が終わりましたら、サドル・ロ
ック・ボルトとロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 締 め てくだ
さい。
NA12G133.indb 17NA12G133.indb 17 2012-10-24 11:15:332012-10-24 11:15:33

18
弦交換
1ロッキング・ナットのプレッシャー・パ ッド・ボ ルト を 六 角 レ ン チ（3mm）
で緩め、糸巻きから弦を取り外します。
2トレモロ本体のストリング・ストッパ ー・ボ ルト を 六 角 レ ン チ（3mm）で緩
め、サドルから弦を引き抜いて取り外します。
3新しい弦は先端のボールエンド部分をニッパー等で切り落とします。
4ボールエンドを切り落とした側の弦の先端をサドルとストリング・ホ ル
ダー・ブロックとの間に挿入し、ストリング・ストッパ ー・ボ ルト を 締 め て
弦を固定します。
5糸巻きで弦を巻き上げ、チューニングを行います。
6チューニング完了後、ロッキング・ナットのプレッシャー・パ ッド・ボ ルト
を締めます。
全ての弦を一度に取り外すとトレモロの取り付け角度が大きく変化するた※
め、弦交換は1本ずつ行うことをお勧めします。全ての弦を一度に取り外す場
合にはトレモロの取り付け角度が大きく変化しないよう、トレモロ下部にクロ
ス等を挟んで固定するとチューニングが比較的容易に行えます。
ご注意
チューニングを行う前に、ストリング・ストッパ ー・ボルトがしっかりと締め付けられていることを確認してくだ•
さい。
ファイン・チューニング
ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって
各弦のチューニングの微調整が行えます。
チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可
動範囲の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせ
ることができます。
EDGE Lo-Pro EDGE
EDGE Lo-Pro EDGE
NA12G133.indb 18NA12G133.indb 18 2012-10-24 11:15:342012-10-24 11:15:34
